1 Κεφάλαιο 1: Εισαγωγή 1.1 Περιεχόµενα Συσκευασίας Μόλις παραλάβετε το TVGo DVB-D02 σας, παρακαλείστε να σιγουρευτείτε ότι τα ακόλουθα στοιχεία περιλαµβάνονται στη συσκευασία TVGo DVB-D02 CD µε λογισµικό εγκατάστασης Συνοπτικός Οδηγός Εγκατάστασης Καλώδιο USB Κεραία Σύνδεση PAL προς NTSC Τηλεχειριστήριο 1.2 Απαιτήσεις Συστήµατος IBM PC ή συµβατό Intel Pentium 4 2.0GB MHz / αντίστοιχο AMD Athlon CPU ή ταχύτερος επεξεργαστής ιαθέσιµη θυρίδα USB2.0. Ελάχιστη µνήµη RAM 256 MB ή µεγαλύτερη Ελάχιστος ελεύθερος χώρος στο σκληρό δίσκο 100 MB Κάρτα Γραφικών 1024x768, συµβατή µε Κάρτα Γραφικών DirectX R 9.0c ή νεότερη Microsoft Windows XP HOME/PRO EDITION /XP 64bit Μονάδα CD-ROM Σκληρός δίσκος: 5400 RPM ή µεγαλύτερη (ιδανικά 7200 RPM) 1

2 Κεφάλαιο 2: Έναρξη λειτουργίας 2.1Σύνδεση TVGo DVB-D02 1. Συνδέστε το καλώδιο της κεραίας στο σύνδεσµο. 2. Συνδέστε τη σ 2.2 Εγκατάσταση προγράµµατος οδήγησης συσκευής 1. Μόλις συνδέσετε την TVGo DVB-D02 στη θύρα USB, µπορείτε απλώς να ακολουθήσετε το µήνυµα προτροπής του συστήµατος για ολοκλήρωση της εγκατάστασης του προγράµµατος οδήγησης. 2

3 2. Όταν εισαγάγετε τη συσκευή, το σύστηµα θα εµφανίσει το διάλογο «Found New Hardware» (Βρέθηκε νέο υλισµικό). 3. Επιλέξτε «No, not this time» (Όχι, όχι αυτή τη φορά) και κάντε κλικ στο κουµπί «Next» (Επόµενο) για να συνεχίσετε. 4. Επιλέξτε «Install from a list or specific location [Advanced]» (Εγκατάσταση από λίστα ή συγκεκριµένη τοποθεσία [Για προχωρηµένους]) και κάντε κλικ στο κουµπί «Next» (Επόµενο). 3

4 5. Πληκτρολογήστε στο «D:\Driver» για να επιλέξετε τη θέση του αρχείου και κάντε κλικ στο κουµπί «Next» (Επόµενο). (D είναι το γράµµα για τη µονάδα CD/DVD-Rom του υπολογιστή σας. Ενδέχεται να είναι διαφορετικό στον υπολογιστή σας) 6. Κάντε κλικ στο «Continue Anyway» για να συνεχίσετε. 7. Κάντε κλικ στο κουµπί «Finish» (Επόµενο) για να αρχίσει η εγκατάσταση 4

5 2.3Εγκατάσταση προγράµµατος οδήγησης & λογισµικού της συσκευής για Windows XP 1. Τοποθετήστε το CD TVGo DVB-D02 µέσα στη µονάδα CD-ROM και, µόλις αναδυθεί το µενού αρχικής ρύθµιση, κάντε κλικ στο «Setup Utility» 2. Κάντε κλικ στο κουµπί «Next» (Επόµενο) για να αρχίσει η εγκατάσταση. 3. Κάντε κλικ στο κουµπί «Next» (Επόµενο) ή επιλέξτε φάκελο αρχικής ρύθµισης για την εγκατάσταση. 5

6 4. Κάντε κλικ στο κουµπί «Finish» (Επόµενο) για να αρχίσει η εγκατάσταση 5. Ύστερα, κάντε κλικ στο «OK» (Τέλος) για να ολοκληρώσετε την εγκατάσταση του TVGo DVB-D02 και επιλέξτε επανεκκίνηση του υπολογιστή σας. 6

7 Κεφάλαιο 3: Εκκίνηση του λογισµικού 3.1 Εκτέλεση του TVGo DVB-D02 για πρώτη φορά. Κάντε κλικ στο Start (Έναρξη) στη γραµµή εργασιών των Windows και, στη συνέχεια, επιλέξτε Programs (Προγράµµατα)\TVGo DVB-D Κάντε κλικ στο Start (Έναρξη) στη γραµµή εργασιών των Windows και, στη συνέχεια, επιλέξτε Programs (Προγράµµατα)\TVGo DVB-D Κάντε κλικ στο AP του TVGo DVB-D Ύστερα θα ξεκινήσει η συσκευή σάρωσης. 7

8 Πριν χρησιµοποιήσετε τη συσκευή για πρώτη φορά, θα πρέπει να ολοκληρώσετε τις ρυθµίσεις και να πραγµατοποιήσετε σάρωση των καναλιών. 1. Αν και ο τηλεοπτικός δέκτης του TVGo DVB-D02 έχει ήδη ρυθµιστεί, θα πρέπει να ορίσετε τη χώρα ή την περιοχή την πρώτη φορά που θα εκκινήσετε το TVGo DVB-DO2. Πατήστε στο πεδίο Next για να συνεχίσετε. 8

9 2. Επιλέξτε την πηγή του σήµατός σας, αναλογικό ή ψηφιακό. (Η παρούσα ενότητα παρέχει έναν οδηγό βήµα προς βήµα για την εγκατάσταση της αναλογικής τηλεόρασης. Εάν επιλέξετε το DVB-T ως πηγή σήµατος πηγαίνετε κατευθείαν στο Βήµα 10) 3. Πατήστε στο πεδίο Next. 4. Επιλέξτε τη σωστή περιοχή από τον κατάλογο και πατήστε στο πεδίο Next. 9

10 5. Επιλέξτε την πηγή σήµατος εισόδου και πατήστε στο πεδίο Finish. 6. Πατήστε στο πεδίο OK για να αρχίσετε τη σάρωση των καναλιών. 7. Οι διαθέσιµες πληροφορίες των καναλιών θα εµφανιστούν στον κατάλογο. 10

11 8. Πατήστε στο πεδίο OK για να ολοκληρώσετε την αυτόµατη σάρωση. 9. Πατήστε στο πεδίο Finish. 10. Η ακόλουθη ενότητα επεξηγεί τη διαδικασία ρύθµισης του DVB-T. Επιλέξτε DVB-T και πατήστε στο πεδίο Next για να συνεχίσετε. 11

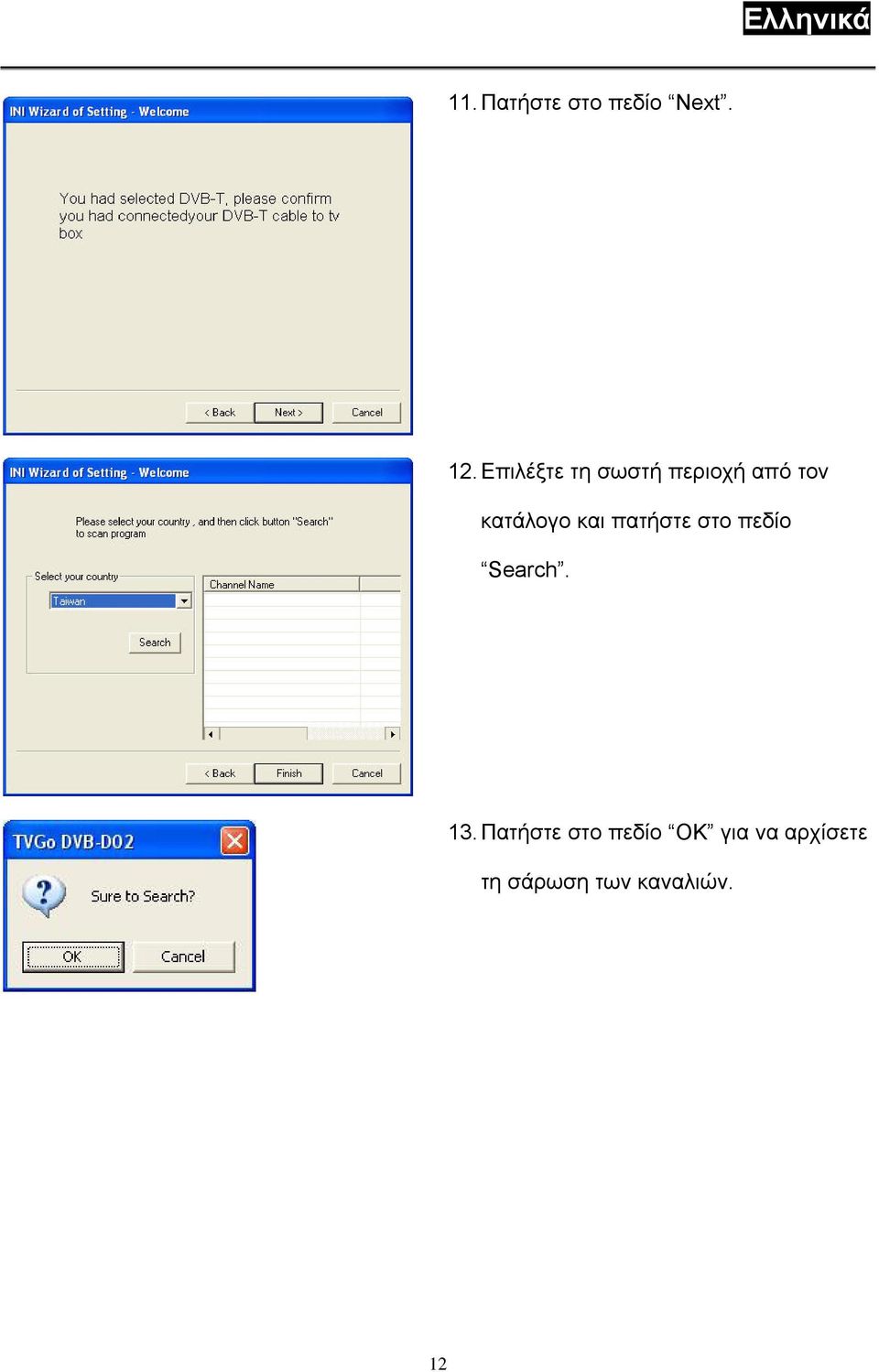

12 11. Πατήστε στο πεδίο Next. 12. Επιλέξτε τη σωστή περιοχή από τον κατάλογο και πατήστε στο πεδίο Search. 13. Πατήστε στο πεδίο OK για να αρχίσετε τη σάρωση των καναλιών. 12

13 14. Πατήστε στο πεδίο Finish για να ολοκληρώσετε τη διαδικασία ρύθµισης. 15. Πατήστε στο πεδίο Finish για να ολοκληρώσετε τη διαδικασία. 13

14 3.2 Εναλλαγή µεταξύ DVB-T και Αναλογικής Τηλεόρασης Μπείτε στο µενού Setting και επιλέξτε Device. Επιλέξτε Video Source για να πραγµατοποιήσετε την εναλλαγή ανάµεσα στο DVB-T και την Αναλογική Τηλεόραση. Επιλέξτε το εικονίδιο Search για να σαρώσετε τα τηλεοπτικά κανάλια. 14

15 3.3Παρακολούθηση τηλεόρασης ή VCR 6. Double click to full screen display 3.Channel Control 1.TV wall display 2.Channel List 4.Volume Control 5.Search TV Channel 1. TV wall display (Προβολή γιγαντοοθόνης): Προβολή γιγαντοοθόνης 4Χ4 2. Channel List (Λίστα καναλιών): Παραθέτει όλα τα διαθέσιµα τηλεοπτικά κανάλια. 3. Channel control (Κουµπί ρύθµισης καναλιών): Ρύθµιση ένα κανάλι επάνω ή κάτω 4. Volume control (Κουµπί ρύθµισης έντασης ήχου): Ρυθµίστε την ένταση ή τη σίγαση. 5. Search TV channel (Αναζήτηση τηλεοπτικού καναλιού): Κάντε κλικ για αναζήτηση διαθέσιµου τηλεοπτικού καναλιού. 6. Κάντε διπλό κλικ για προβολή σε πλήρη οθόνη. 3.4 Εγγραφή βίντεο Κάντε κλικ στο κουµπί «Record» (Εγγραφή) για έναρξη εγγραφής βίντεο. Μπορείτε να χρησιµοποιήσετε τον πίνακα ελέγχου ή τον πίνακα ρυθµίσεων για να ρυθµίσετε το µορφότυπο του βίντεο. Η ρύθµιση µπορεί να γίνει στα ακόλουθα 15

16 µορφότυπα: MPEG-1, 2,4, AVI, DVD, VCD, HiDVD 3.5 Στιγµιοτυπική εικόνα Κάντε κλικ στο κουµπί «Snapshot» (Στιγµιότυπο) για καταγραφή ακίνητης εικόνας. 16

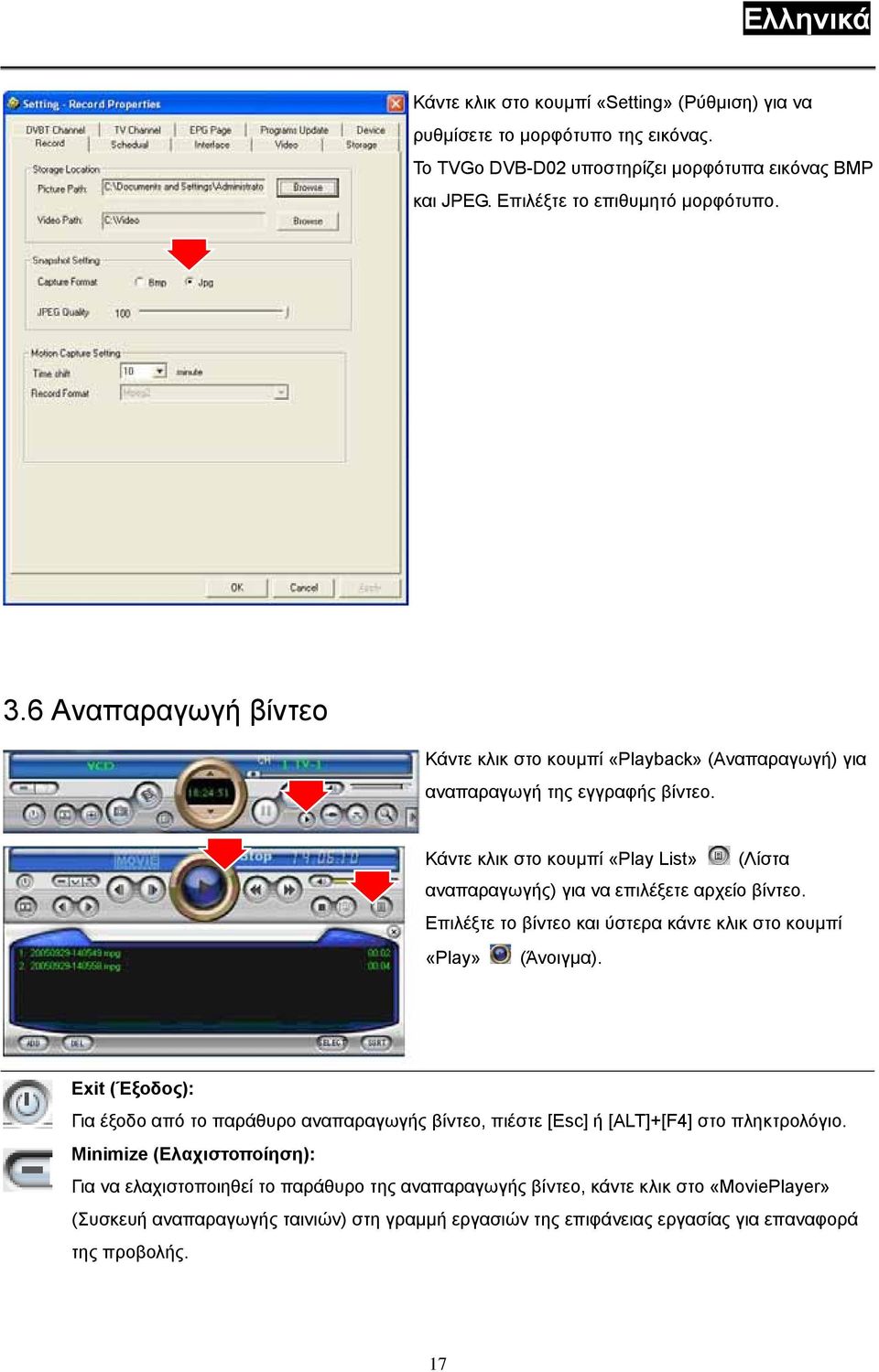

17 Κάντε κλικ στο κουµπί «Setting» (Ρύθµιση) για να ρυθµίσετε το µορφότυπο της εικόνας. Το TVGo DVB-D02 υποστηρίζει µορφότυπα εικόνας BMP και JPEG. Επιλέξτε το επιθυµητό µορφότυπο. 3.6 Αναπαραγωγή βίντεο Κάντε κλικ στο κουµπί «Playback» (Αναπαραγωγή) για αναπαραγωγή της εγγραφής βίντεο. Κάντε κλικ στο κουµπί «Play List» (Λίστα αναπαραγωγής) για να επιλέξετε αρχείο βίντεο. Επιλέξτε το βίντεο και ύστερα κάντε κλικ στο κουµπί «Play» (Άνοιγµα). Exit (Έξοδος): Για έξοδο από το παράθυρο αναπαραγωγής βίντεο, πιέστε [Esc] ή [ALT]+[F4] στο πληκτρολόγιο. Minimize (Ελαχιστοποίηση): Για να ελαχιστοποιηθεί το παράθυρο της αναπαραγωγής βίντεο, κάντε κλικ στο «MoviePlayer» (Συσκευή αναπαραγωγής ταινιών) στη γραµµή εργασιών της επιφάνειας εργασίας για επαναφορά της προβολής. 17

18 Hide Control Panel (Απόκρυψη πίνακα ελέγχου): Για απόκρυψη του πίνακα ελέγχου, κάντε δεξί κλικ στο παράθυρο του βίντεο και επιλέξτε «Control Panel» (Πίνακας ελέγχου) για επαναφορά της προβολής. Setting (Ρύθµιση): Κάντε κλικ στον αναδυόµενο διάλογο ρυθµίσεων. Μπορείτε να κάνετε δοκιµή του αναπαραγόµενου βίντεο. Ανατρέξτε στη σελίδα για τη «Ρύθµιση αναπαραγωγής». Browse Image (Αναζήτηση εικόνας): Για εκκίνηση του παράθυρο αναζήτησης εικόνας και αναζήτηση του στιγµιότυπου ή της αποθηκευµένης εικόνας στον υπολογιστή σας, ανατρέξτε στη σελίδα για την «Αναζήτηση εικόνας». Step Backward (Κίνηση πίσω): Για αντίστροφη αναπαραγωγή βίντεο Step Forward (Κίνηση εµπρός): Για προώθηση της αναπαραγωγής βίντεο Slow Backward (Αργή κίνηση πίσω): Για αργή αντίστροφη αναπαραγωγή βίντεο Slow Forward (Αργή κίνηση εµπρός): Για αργή προώθηση της αναπαραγωγής βίντεο Play/Pause (Αναπαραγωγή/Παύση): Κάντε κλικ για αναπαραγωγή του τρέχοντος αρχείου βίντεο, ξανά κλικ για παύση, κλικ ακόµη µια φορά για συνέχιση της αναπαραγωγής. Fast Backward (Γρήγορη κίνηση πίσω): Για γρήγορη αντίστροφη αναπαραγωγή βίντεο Fast Forward (Γρήγορη κίνηση εµπρός): Για γρήγορη προώθηση της αναπαραγωγής βίντεο Mute (Σίγαση): Για να κλείσετε τον ήχο. Κάντε κλικ ξανά για επαναφορά. Volume Adjust (Ρύθµιση έντασης ήχου): Σύρετε τον κυλιόµενο διακόπτη για να ρυθµίσετε την ένταση ήχου ή χρησιµοποιήστε το αριστερό και το δεξί βέλος στο πληκτρολόγιο. Stop Play ( ιακοπή αναπαραγωγής): ιακοπή της αναπαραγωγής του τρέχοντος αρχείου βίντεο Snapshot (Στιγµιότυπο): Αποθήκευση του τρέχοντος αρχείου βίντεο ως εικόνα BMP ή JPG. Σύµφωνα µε την προεπιλογή, το αρχείο ονοµάζεται «snapshot time» και αποθηκεύεται στο φάκελο C:\My Pictures (Οι εικόνες µου). Μπορείτε επίσης να ανοίξετε την επιλογή «Snap Setting» (Ρύθµιση στιγµιότυπου), να καθορίσετε τον κατάλογο αποθήκευσης στιγµιοτύπων και το µορφότυπο της εικόνας και να επιλέξετε αν θα γίνει µετονοµασία µετά τη δηµιουργία του στιγµιότυπου ή όχι. Ανατρέξτε στη σελίδα για τη «Ρύθµιση αναπαραγωγής». 18

19 Play List (Λίστα αναπαραγωγής): Κάντε κλικ στον αναδυόµενο υποπίνακα κάτω από τον κύριο πίνακα. Η προεπιλεγµένη λίστα για το φάκελο εγγραφής είναι κάτω από τον κατάλογο εγγραφών, από τον οποίο µπορείτε να επιλέξετε το απαραίτητο στοιχείο για αναπαραγωγή. 3.7 Αναζήτηση εικόνας Κάντε κλικ στην επιλογή «Browse Image» (Αναζήτηση εικόνας) για ανάκτηση των αποθηκευµένων εικόνων. Μπορείτε χρησιµοποιήσετε το λογισµικό «Browse Image» (Αναζήτηση εικόνας) για ρύθµιση της µεγέθυνσης/σµίκρυνσης ή της µετονοµασίας. Η επάνω γραµµή εργαλείων περιέχει πολλά κουµπιά λειτουργιών για εύκολο χειρισµό των επιλογών: Refresh (Ανανέωση): Για ανανέωση της προβολής εικόνας στιγµιότυπου στον τρέχοντα φάκελο. Path Panel (Πίνακας διαδροµής): Εµφάνιση/απόκρυψη πίνακα διαδροµής στο αριστερό µέρος του παράθυρου, που σας διευκολύνει στην αναζήτηση και επιλογή φακέλου. Image Panel (Πίνακας εικόνας): Εµφάνιση/απόκρυψη πίνακα εικόνας στο αριστερό µέρος του παράθυρου, µέσω του οποίου µπορείτε εύκολα να κάνετε προεπισκόπηση εικόνας στιγµιότυπου. Set Wallpaper (Ορισµός ως ταπετσαρία): Καθορίστε την τρέχουσα εικόνα ως ταπετσαρία για την επιφάνεια εργασίας των Windows. Κάντε κλικ στο δεξί αναπτυσσόµενο βέλος και µπορείτε να επιλέξετε τον τρόπο παρουσίασης της ταπετσαρίας. Skin (Παρουσίαση): Για να καθορίσετε την εµφάνιση του παράθυρου αναζήτησης εικόνας, µπορείτε να επιλέξετε την αγαπηµένη σας επιφάνεια από το δεξί αναπτυσσόµενο πλαίσιο. Zoom out (Σµίκρυνση): Για συρρίκνωση της προβολής της τρέχουσας εικόνας Zoom in (Μεγέθυνση): Για µεγέθυνση της τρέχουσας εικόνας Match Zoom (Αντιστοίχιση ζουµ): Μπορείτε να επιλέξετε τρόπο αντιστοιχισµένης προβολής στο δεξί αναπτυσσόµενο πλαίσιο. 19

20 Πλήρες µέγεθος: είχνει την εικόνα σε µεγέθυνση 100% Προσαρµογή εικόνας: Μεγεθύνει την εικόνα για προσαρµογή στην οθόνη ή στο παράθυρο Προσαρµογή πλάτους: Μεγεθύνει την εικόνα για προσαρµογή στο πλάτος της οθόνης ή του παράθυρου Προσαρµογή ύψους: Μεγεθύνει την εικόνα για προσαρµογή στο ύψος της οθόνης ή του παράθυρου Κλείδωµα: Κλειδώνει το πρόγραµµα προβολής στο τρέχον επίπεδο µεγέθυνσης. 3.8 Επιλογές αναπαραγωγής Fix ratio: ορίστε το µέγεθος της οθόνης. Adjust window size to fit video at startup: τροποποιήστε το µέγεθος της οθόνης ώστε να προσαρµόζεται αυτόµατα στο βίντεο. Hide control panel for full screen: απόκρυψη του πίνακα ελέγχου κατά την επιλογή πλήρους οθόνης. Hide playlist for full screen: απόκρυψη της λίστας αναπαραγωγής κατά την επιλογή πλήρους οθόνης. Remember window position: ανάδειξη του παραθύρου στην ίδια τοποθεσία την επόµενη φορά. 20

21 Format: επιλέξτε το φορµά της εικόνας, κάνοντας κλικ στο BMP ή JPEG. Σύρετε τη µπάρα για να αλλάξετε την ποιότητα της εικόνας JPEG. Saving Directory: Επιλέξτε Browse για να αλλάξετε την τοποθεσία αποθήκευσης της εικόνας. Options: Επιλέξτε Rename after snapshot για να αλλάξετε το όνοµα της εικόνας αµέσως µετά τη λήψη. Auto delete invalid files: διαγράψτε τα άκυρα αρχεία. Scroll listbox to make playing item visible: προβάλλετε αυτόµατα το αρχείο που αναπαράγεται αυτή τη στιγµή. Run drag file at once: αναπαράγει αυτόµατα το αρχείο βίντεο που θα σύρετε στο παράθυρο της λίστας αναπαραγωγής. 21

22 Κεφάλαιο 4 : Χρήση του τηλεχειριστήριου Πλήκτρο Win XP Άνοιγµα/Κλείσιµο λογισµικού τηλεόρασης Εγγραφή τηλεοπτικού προγράµµατος Αλλαγή µεγέθους οθόνης σύµφωνα µε το αρχικό µέγεθος παράθυρου ή επαναφορά Καταγραφή τρέχουσας οθόνης και αποθήκευση 0 9 Αριθµός 0 ~ 9 Πέρασµα το επόµενο κανάλι Πέρασµα το προηγούµενο κανάλι Αύξηση έντασης ήχου Μείωση έντασης ήχου 22

23 ιαθέσιµη δεκάδα εισαγωγής καναλιών Κάντε κλικ για έναρξη του χαρακτηριστικού Time-shift (Χρονική µετατόπιση) και άλλη µια φορά κλικ για αναπαραγωγή του εγγεγραµµένου προγράµµατος. Επιστροφή στο προηγούµενο κανάλι Εναλλαγή σήµατος εισόδου µεταξύ τηλεοπτικού σήµατος, σύνθετου σήµατος και σήµατος S-video 23
