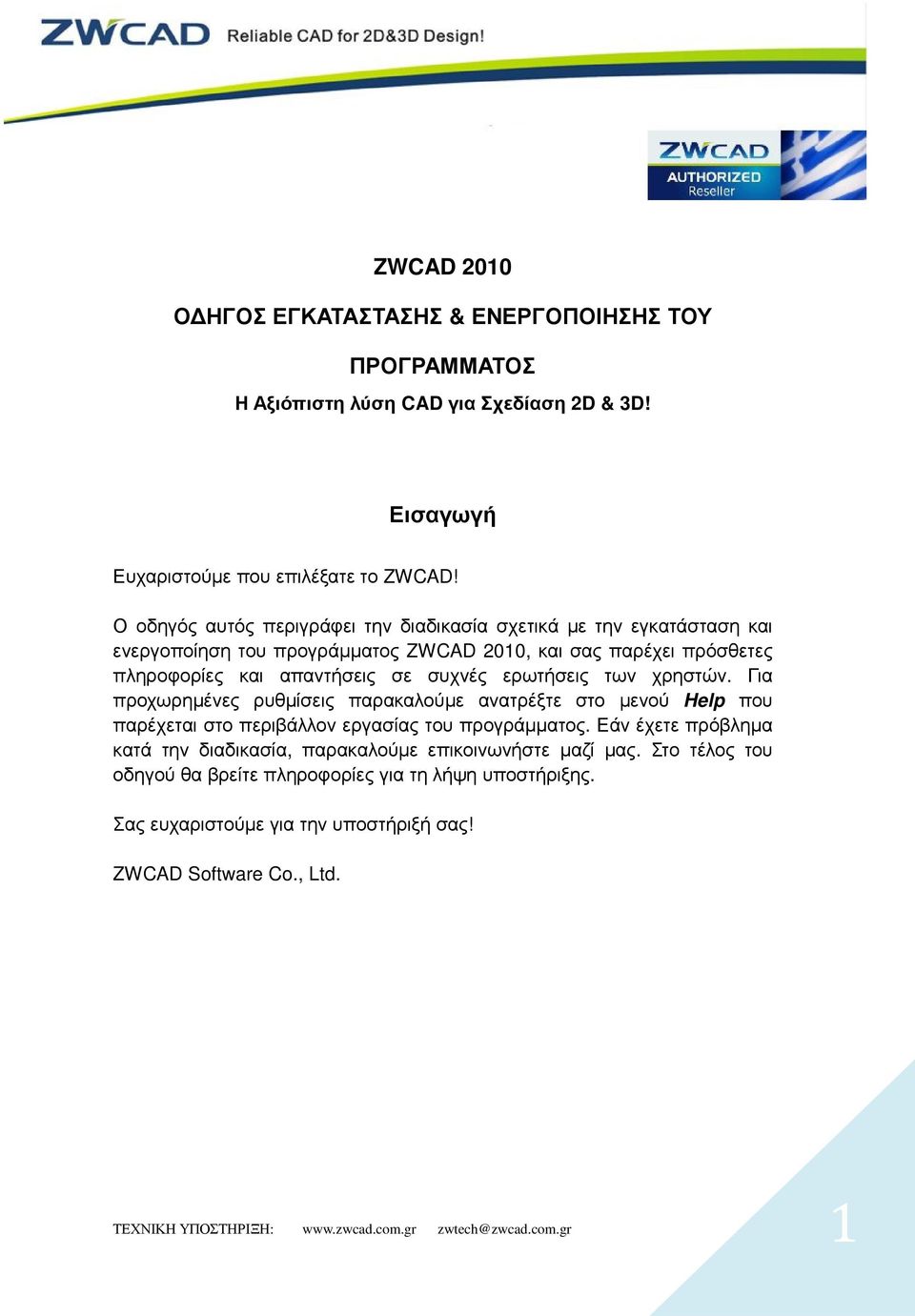

1 ZWCAD 2010 Ο ΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ & ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ Η Αξιόπιστη λύση CAD για Σχεδίαση 2D & 3D! Εισαγωγή Ευχαριστούµε που επιλέξατε το ZWCAD! Ο οδηγός αυτός περιγράφει την διαδικασία σχετικά µε την εγκατάσταση και ενεργοποίηση του προγράµµατος ZWCAD 2010, και σας παρέχει πρόσθετες πληροφορίες και απαντήσεις σε συχνές ερωτήσεις των χρηστών. Για προχωρηµένες ρυθµίσεις παρακαλούµε ανατρέξτε στο µενού Help που παρέχεται στο περιβάλλον εργασίας του προγράµµατος. Εάν έχετε πρόβληµα κατά την διαδικασία, παρακαλούµε επικοινωνήστε µαζί µας. Στο τέλος του οδηγού θα βρείτε πληροφορίες για τη λήψη υποστήριξης. Σας ευχαριστούµε για την υποστήριξή σας! ZWCAD Software Co., Ltd. 1

συχνές ερωτήσεις των χρηστών. Για προχωρηµένες ρυθµίσεις παρακαλούµε ανατρέξτε στο µενού Help που παρέχεται στο περιβάλλον εργασίας του προγράµµατος.

2 ZWCAD 2010 Ο ΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ & ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ Περιεχόµενα 1. Ελάχιστες Απαιτήσεις Συστήµατος Η/Υ Εγκατάσταση µεµονωµένης έκδοσης Εγκατάσταση Ενεργοποίηση FAQs & χρήσιµες τεχνικές πληροφορίες Ενεργοποίηση µε usb κλειδί Υποστήριξη

Εγκατάσταση µεµονωµένης έκδοσης... 4 2.1 Εγκατάσταση... 4 2.2 Ενεργοποίηση.

3 1. Ελάχιστες Απαιτήσεις Συστήµατος Η/Υ Λειτουργικό Σύστηµα Επεξεργαστής RAM Video Σκληρός ίσκος είκτης CD-ROM or DVD Drive Microsoft Windows XP Microsoft Windows 2003 Microsoft Windows Vista Microsoft Windows 7 Ή νεώτερο Pentium III 800 MHz ή καλύτερος 512MB ή περισσότερη 1024 x 768 VGA µε True Color (κατ ελάχιστο) 350MB ελεύθερος χώρος στο σκληρό δίσκο Mouse, trackball, ή άλλο αντίστοιχο Για την εγκατάσταση και µόνο 3

7 Ή νεώτερο Pentium III 800 MHz ή καλύτερος 512MB ή περισσότερη 1024 x 768 VGA µε True Color (κατ

4 2. Εγκατάσταση µεµονωµένης έκδοσης 2.1 Εγκατάσταση (1) Τοποθετήστε το CD εντός του CD-ROM ή του DVD drive του Η/Υ σας. Το παράθυρο (P.2-1) εµφανίζεται αυτόµατα. (Σε περίπτωση που δεν εµφανιστεί το συγκεκριµένο παράθυρο, αναζητήστε τα περιεχόµενα της συσκευής CD-ROM ή DVD drive χρησιµοποιώντας τον Windows Explorer. Κάντε διπλό κλικ στο αρχείο autorun.exe.) P. 2-1 CD Βασικό Μενού (2) Κάντε κλικ στο Install ZWCAD (P.2-1) (3) Επιλέξτε την έκδοση που αγοράσατε. Παραδείγµατος χάριν, εάν αγοράσατε την Professional έκδοση, κάντε κλικ στην επιλογή Install 4

(Σε περίπτωση που δεν εµφανιστεί το συγκεκριµένο παράθυρο, αναζητήστε τα περιεχόµενα της συσκευής CD-ROM ή DVD drive χρησιµοποιώντας τον

5 ZWCAD 2010 Professional. (P.2-2) (Μια και µόνο έκδοση του προγράµµατος µπορεί να εγκατασταθεί στον Η/Υ σας: Standard, Professional ή Academic.) P. 2-2 Επιλέξτε την έκδοση που αγοράσατε (4) Στο παράθυρο υποδοχής ZWCAD 2010 Eng Setup dialog box, κάντε κλικ στην επιλογή Next για να συνεχίσετε. (P.2-3) 5

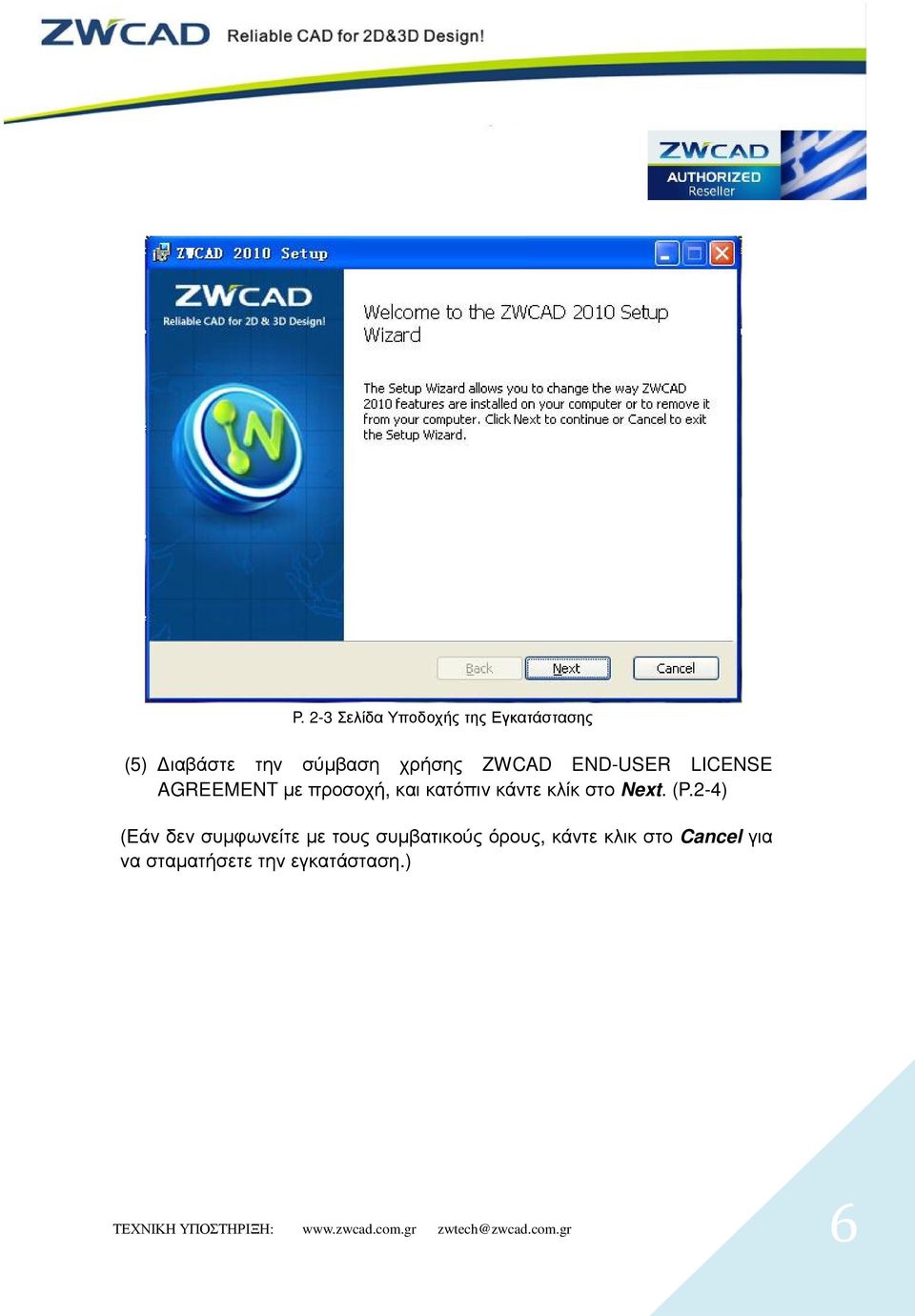

6 P. 2-3 Σελίδα Υποδοχής της Εγκατάστασης (5) ιαβάστε την σύµβαση χρήσης ZWCAD END-USER LICENSE AGREEMENT µε προσοχή, και κατόπιν κάντε κλίκ στο Next. (P.2-4) (Εάν δεν συµφωνείτε µε τους συµβατικούς όρους, κάντε κλικ στο Cancel για να σταµατήσετε την εγκατάσταση.) 6

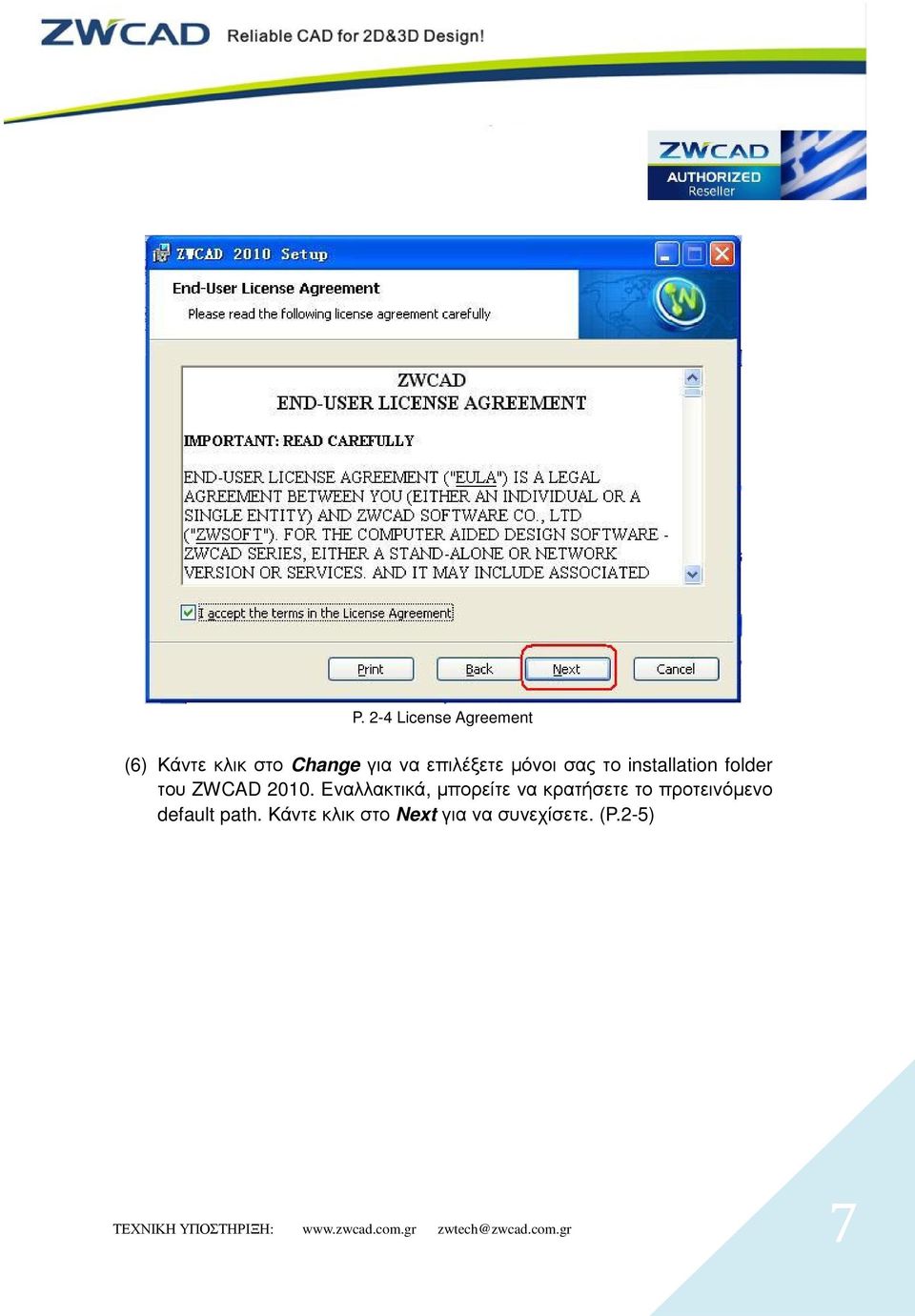

7 P. 2-4 License Agreement (6) Κάντε κλικ στο Change για να επιλέξετε µόνοι σας το installation folder του ZWCAD Εναλλακτικά, µπορείτε να κρατήσετε το προτεινόµενο default path. Κάντε κλικ στο Next για να συνεχίσετε. (P.2-5) 7

Εναλλακτικά, µπορείτε να κρατήσετε το προτεινόµενο

8 (7) P. 2-5 Επιλέξτε το Installation Folder (7) Κλικ στο Install. (P.2-6) 8

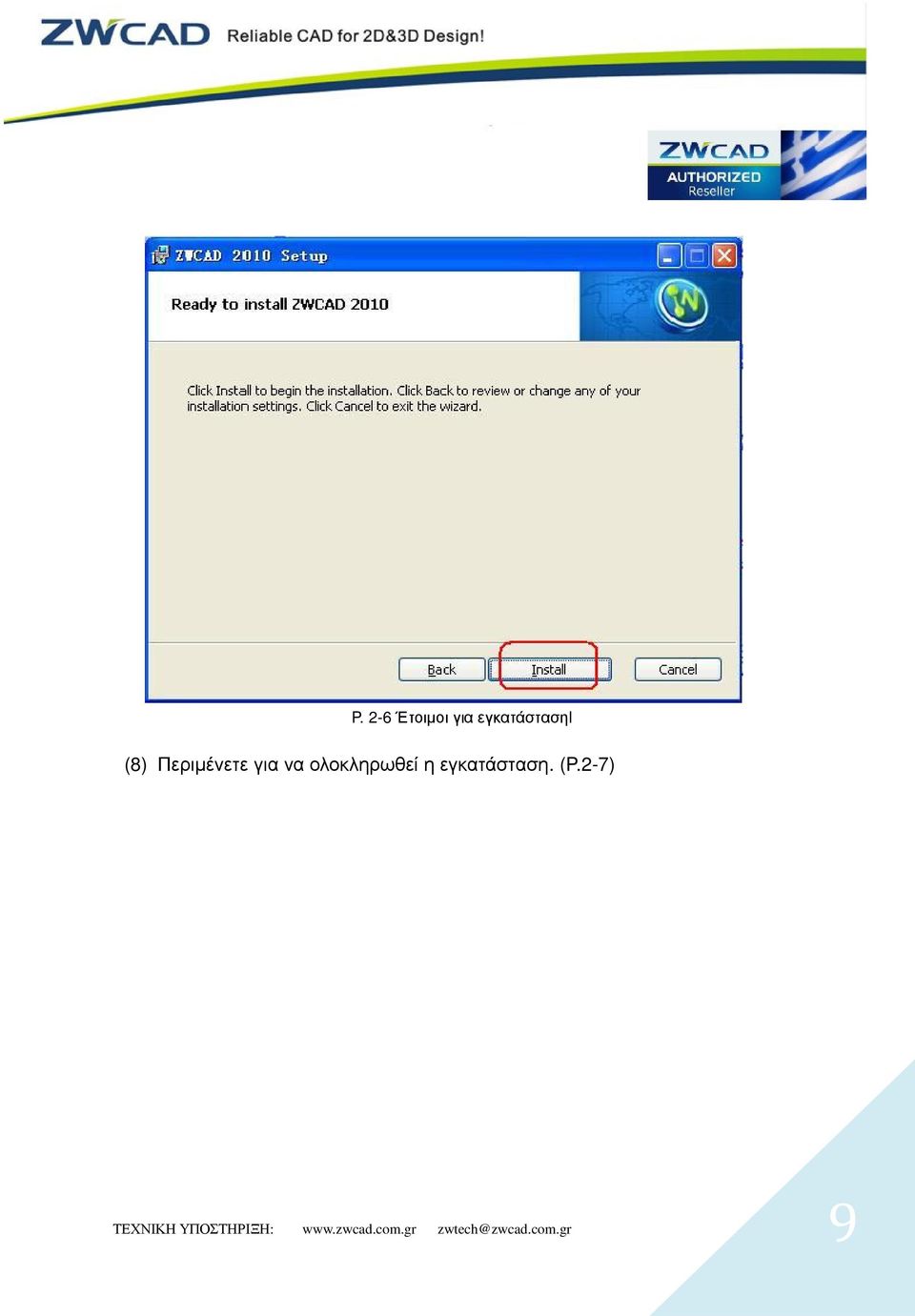

9 P. 2-6 Έτοιµοι για εγκατάστασηl (8) Περιµένετε για να ολοκληρωθεί η εγκατάσταση. (P.2-7) 9

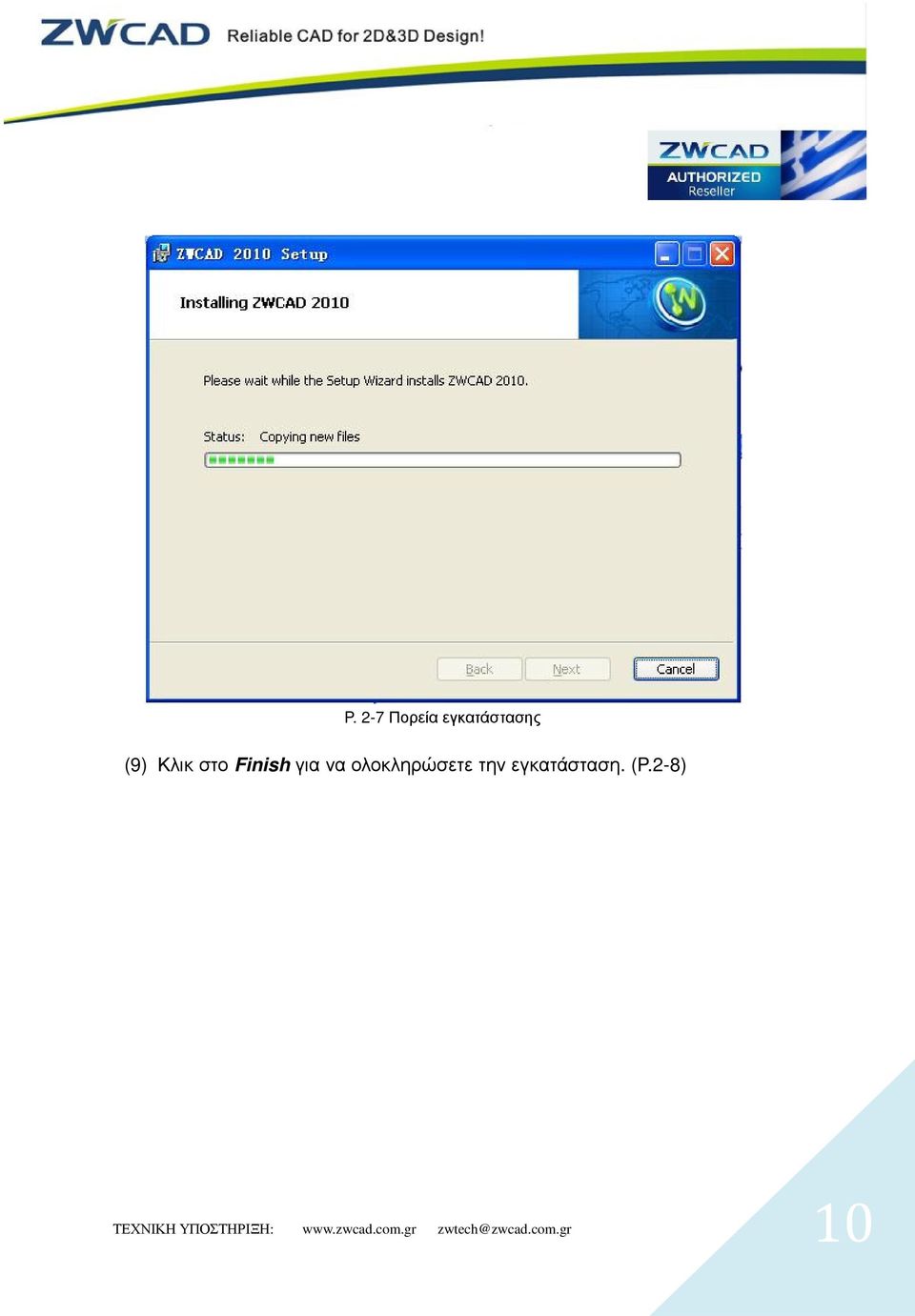

10 P. 2-7 Πορεία εγκατάστασης (9) Κλικ στο Finish για να ολοκληρώσετε την εγκατάσταση. (P.2-8) 10

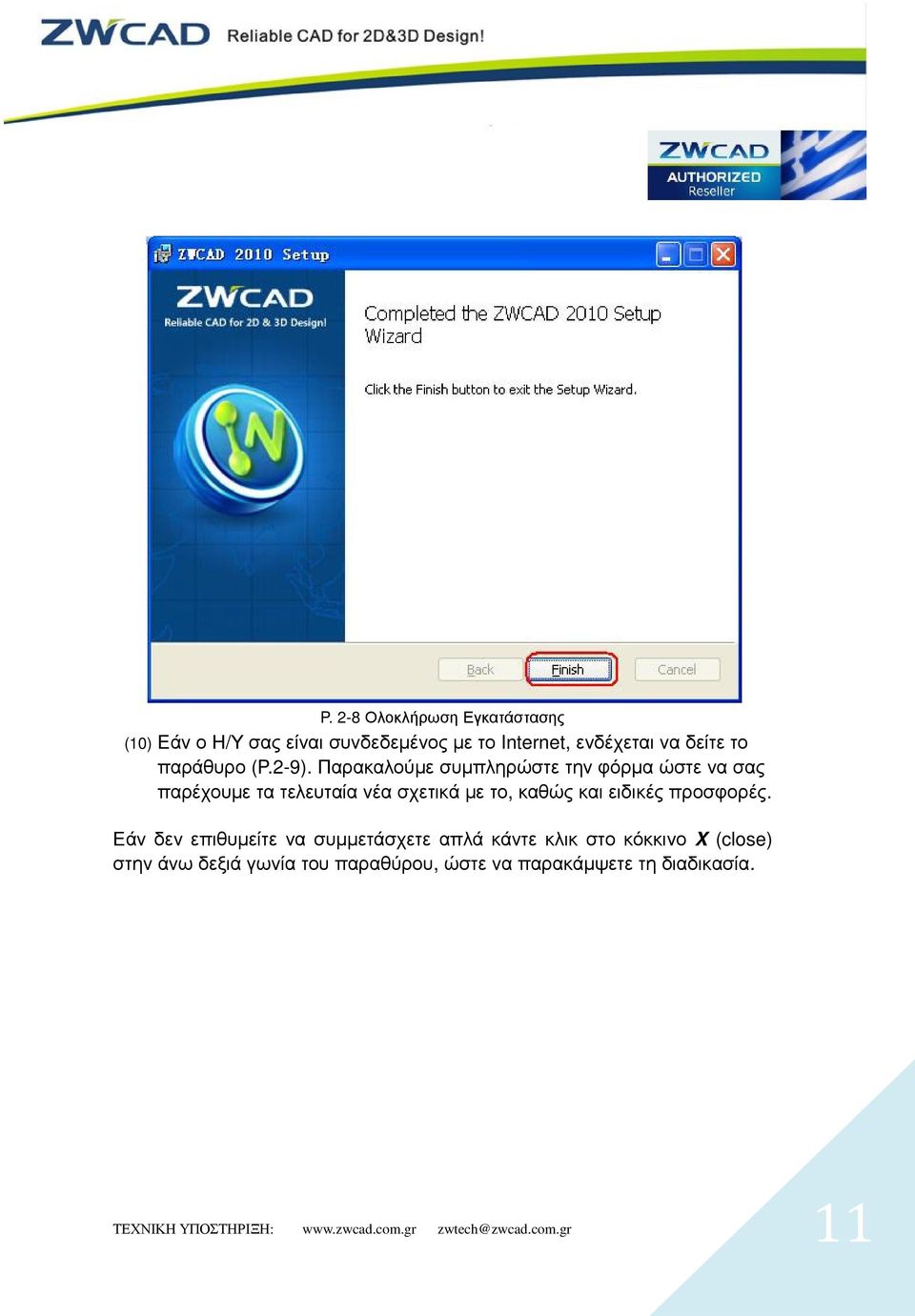

11 P. 2-8 Ολοκλήρωση Εγκατάστασης (10) Εάν ο Η/Υ σας είναι συνδεδεµένος µε το Internet, ενδέχεται να δείτε το παράθυρο (P.2-9). Παρακαλούµε συµπληρώστε την φόρµα ώστε να σας παρέχουµε τα τελευταία νέα σχετικά µε το, καθώς και ειδικές προσφορές. Εάν δεν επιθυµείτε να συµµετάσχετε απλά κάντε κλικ στο κόκκινο X (close) στην άνω δεξιά γωνία του παραθύρου, ώστε να παρακάµψετε τη διαδικασία. 11

Παρακαλούµε συµπληρώστε την φόρµα ώστε να σας παρέχουµε τα τελευταία νέα σχετικά µε το, καθώς

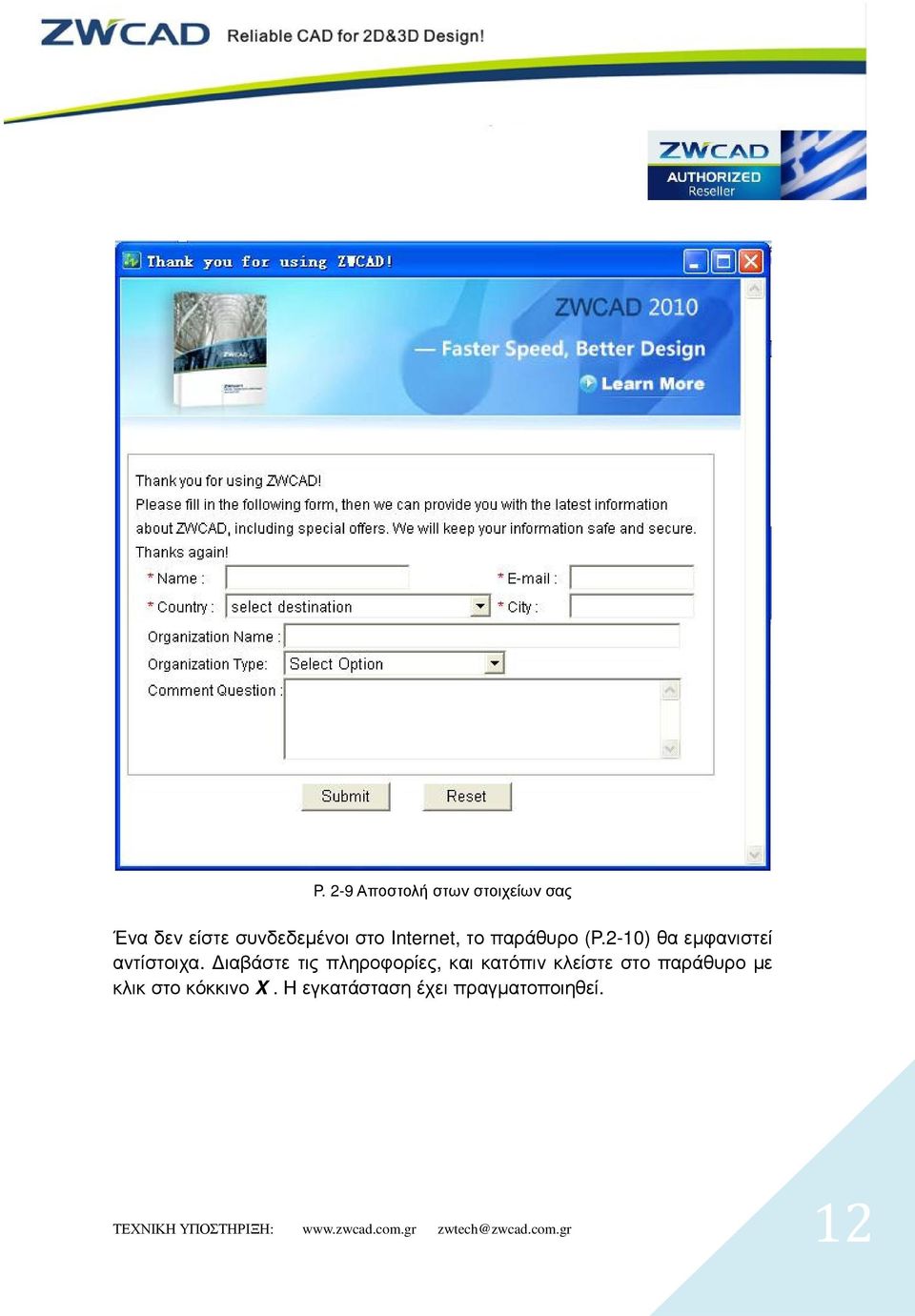

12 P. 2-9 Αποστολή στων στοιχείων σας Ένα δεν είστε συνδεδεµένοι στο Internet, το παράθυρο (P.2-10) θα εµφανιστεί αντίστοιχα. ιαβάστε τις πληροφορίες, και κατόπιν κλείστε στο παράθυρο µε κλικ στο κόκκινο X. Η εγκατάσταση έχει πραγµατοποιηθεί. 12

13 P Παράθυρο που εµφανίζεται όταν δεν υπάρχει διαθέσιµη σύνδεση στο Internet 2.2 Ενεργοποίηση Η ενεργοποίηση του προγράµµατος ZWCAD 2010 απαιτεί την χρήση του κλειδιού (dongle). (1) Τοποθετήστε το κλειδί στον υπολογιστή σας. (2) Τρέξτε το ZWCAD 2010 κάνοντας διπλό κλικ στο εικονίδιο ZWCAD 2010 που βρίσκεται στην επιφάνεια εργασίας σας (desktop). (3) Στο παράθυρο που εµφανίζεται, επιλέξτε Evaluation, και κάντε κλικ στο Next. (P.2-11) 13

(1) Τοποθετήστε το κλειδί στον υπολογιστή σας.

14 P Choose Evaluation (4) Όταν ξεκινήσει το ZWCAD 2010 θα δείτε πως ξεκινά σαν δοκιµαστική έκδοση (trial version), πηγαίνετε στο µενού Help, επιλέξτε License, και κατόπιν Dongle Activate. (P.2-12) P Επιλογή ενεργοποίησης µε Dongle (5) Στο παράθυρο που εµφανίζεται, επιλέξτε Hardware Encryption. Ένας κωδικός αριθµός 8 ψηφίων (eight-digit Product ID) εµφανίζεται αυτόµατα. (P.2-13) 14

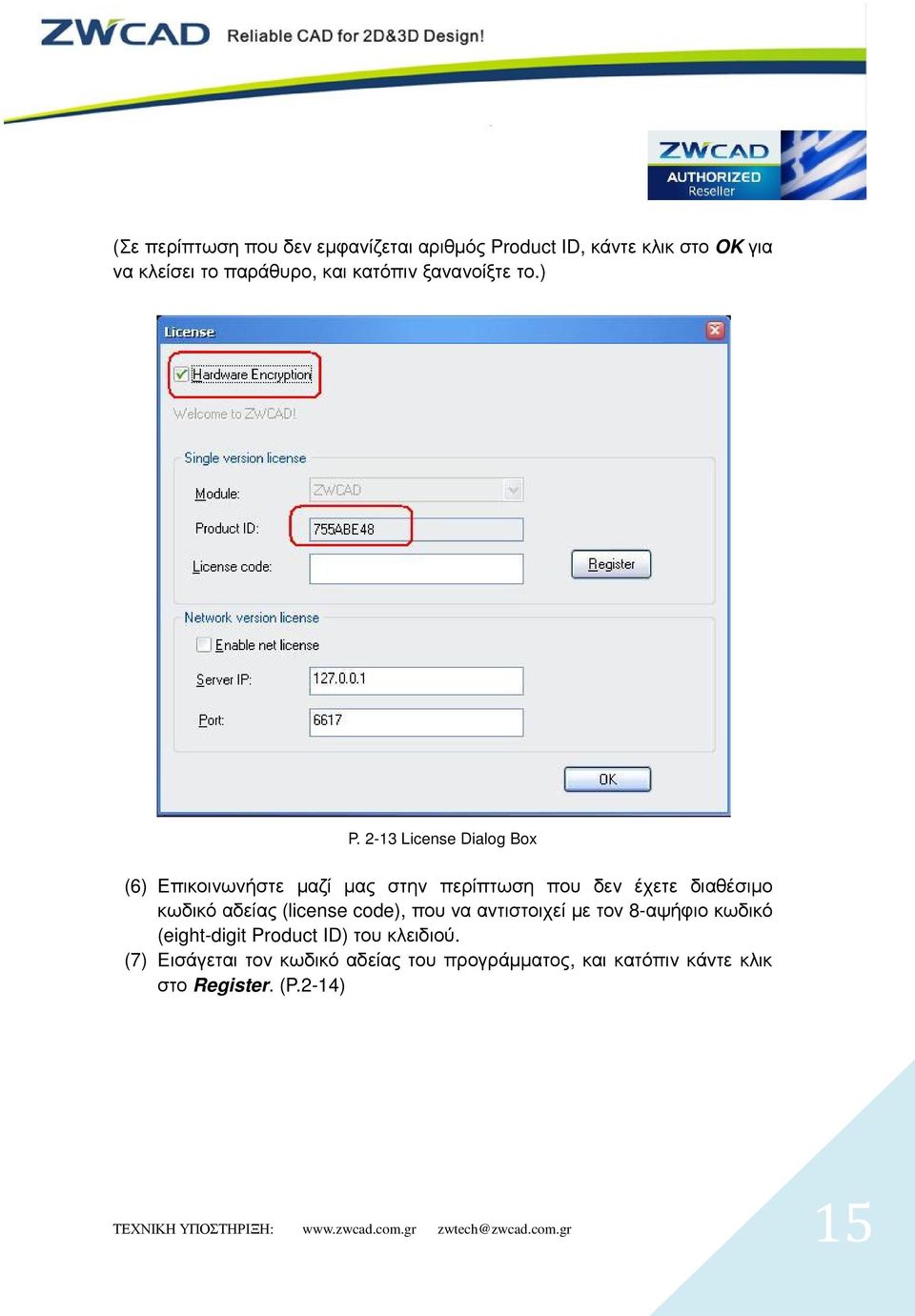

15 (Σε περίπτωση που δεν εµφανίζεται αριθµός Product ID, κάντε κλικ στο OK για να κλείσει το παράθυρο, και κατόπιν ξανανοίξτε το.) P License Dialog Box (6) Επικοινωνήστε µαζί µας στην περίπτωση που δεν έχετε διαθέσιµο κωδικό αδείας (license code), που να αντιστοιχεί µε τον 8-αψήφιο κωδικό (eight-digit Product ID) του κλειδιού. (7) Εισάγεται τον κωδικό αδείας του προγράµµατος, και κατόπιν κάντε κλικ στο Register. (P.2-14) 15

2-13 License Dialog Box (6) Επικοινωνήστε µαζί µας στην περίπτωση που δεν έχετε διαθέσιµο κωδικό αδείας

16 P Εισαγωγή του κωδικού αδείας (License Code) (8) Το παράθυρο πιο κάτω, επιβεβαιώνει πως έχετε ενεργοποιήσει το πρόγραµµα ZWCAD 2010 µε επιτυχία. Κάντε κλικ στο OK. (P.2-15) P Επιβεβαίωση επιτυχούς ενεργοποίησης (9) Επανεκκινήστε το πρόγραµµα ZWCAD 2010, και θα δουλέψει κανονικά ως ενεργοποιηµένη έκδοση. 16

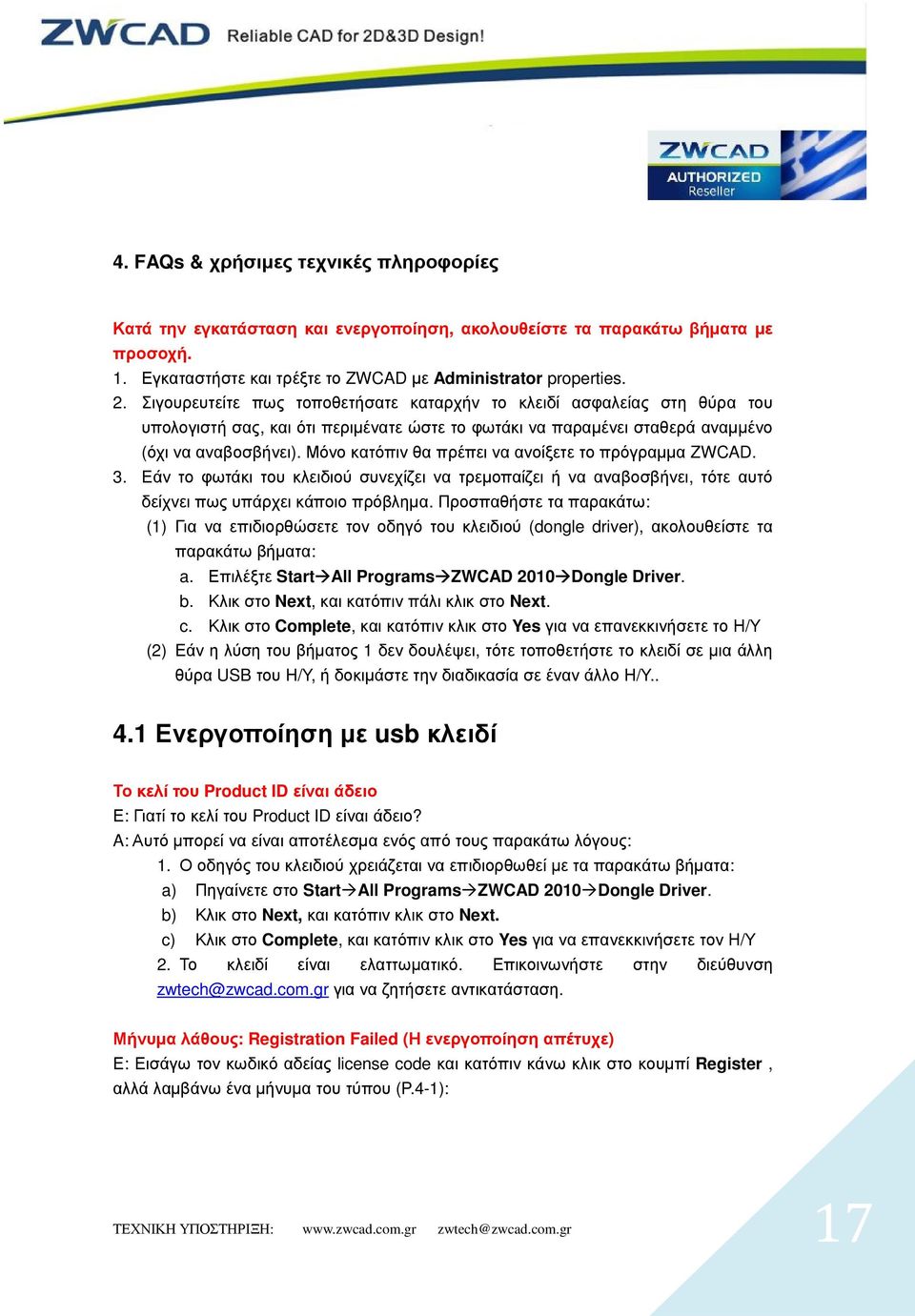

17 4. FAQs & χρήσιµες τεχνικές πληροφορίες Κατά την εγκατάσταση και ενεργοποίηση, ακολουθείστε τα παρακάτω βήµατα µε προσοχή. 1. Εγκαταστήστε και τρέξτε το ZWCAD µε Administrator properties. 2. Σιγουρευτείτε πως τοποθετήσατε καταρχήν το κλειδί ασφαλείας στη θύρα του υπολογιστή σας, και ότι περιµένατε ώστε το φωτάκι να παραµένει σταθερά αναµµένο (όχι να αναβοσβήνει). Μόνο κατόπιν θα πρέπει να ανοίξετε το πρόγραµµα ZWCAD. 3. Εάν το φωτάκι του κλειδιού συνεχίζει να τρεµοπαίζει ή να αναβοσβήνει, τότε αυτό δείχνει πως υπάρχει κάποιο πρόβληµα. Προσπαθήστε τα παρακάτω: (1) Για να επιδιορθώσετε τον οδηγό του κλειδιού (dongle driver), ακολουθείστε τα παρακάτω βήµατα: a. Επιλέξτε Start All Programs ZWCAD 2010 Dongle Driver. b. Κλικ στο Next, και κατόπιν πάλι κλικ στο Next. c. Κλικ στο Complete, και κατόπιν κλικ στο Yes για να επανεκκινήσετε το Η/Υ (2) Εάν η λύση του βήµατος 1 δεν δουλέψει, τότε τοποθετήστε το κλειδί σε µια άλλη θύρα USB του Η/Υ, ή δοκιµάστε την διαδικασία σε έναν άλλο Η/Υ Ενεργοποίηση µε usb κλειδί Το κελί του Product ID είναι άδειο Ε: Γιατί το κελί του Product ID είναι άδειο? A: Αυτό µπορεί να είναι αποτέλεσµα ενός από τους παρακάτω λόγους: 1. Ο οδηγός του κλειδιού χρειάζεται να επιδιορθωθεί µε τα παρακάτω βήµατα: a) Πηγαίνετε στο Start All Programs ZWCAD 2010 Dongle Driver. b) Κλικ στο Next, και κατόπιν κλικ στο Next. c) Κλικ στο Complete, και κατόπιν κλικ στο Yes για να επανεκκινήσετε τον Η/Υ 2. Το κλειδί είναι ελαττωµατικό. Επικοινωνήστε στην διεύθυνση zwtech@zwcad.com.gr για να ζητήσετε αντικατάσταση. Μήνυµα λάθους: Registration Failed (Η ενεργοποίηση απέτυχε) Ε: Εισάγω τον κωδικό αδείας license code και κατόπιν κάνω κλικ στο κουµπί Register, αλλά λαµβάνω ένα µήνυµα του τύπου (P.4-1): 17

Μόνο κατόπιν θα πρέπει να ανοίξετε το πρόγραµµα ZWCAD. 3. Εάν το φωτάκι του κλειδιού συνεχίζει να τρεµοπαίζει ή να αναβοσβήνει, τότε αυτό δείχνει πως υπάρχει κάποιο πρόβληµα.

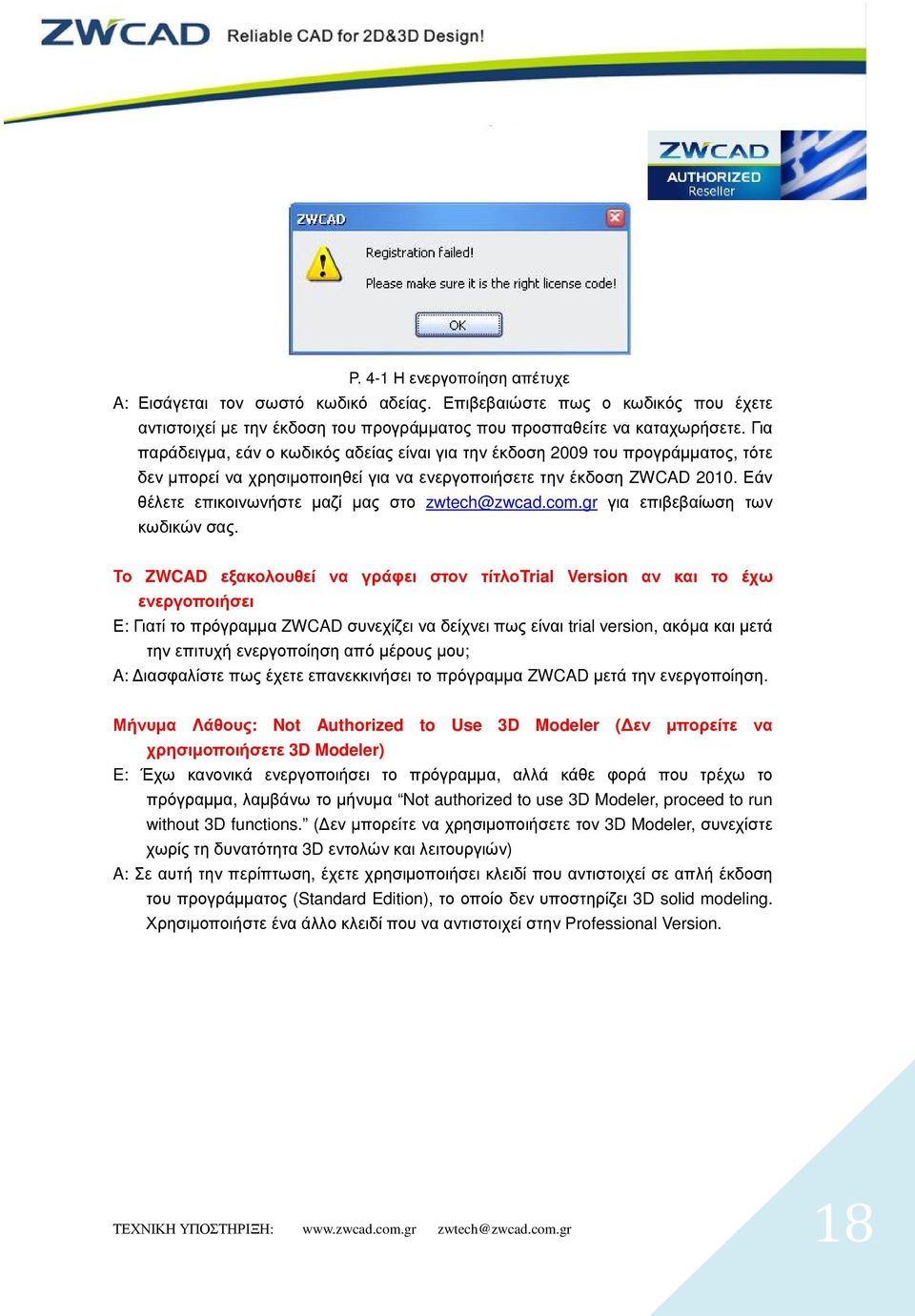

18 P. 4-1 Η ενεργοποίηση απέτυχε A: Εισάγεται τον σωστό κωδικό αδείας. Επιβεβαιώστε πως ο κωδικός που έχετε αντιστοιχεί µε την έκδοση του προγράµµατος που προσπαθείτε να καταχωρήσετε. Για παράδειγµα, εάν ο κωδικός αδείας είναι για την έκδοση 2009 του προγράµµατος, τότε δεν µπορεί να χρησιµοποιηθεί για να ενεργοποιήσετε την έκδοση ZWCAD Εάν θέλετε επικοινωνήστε µαζί µας στο για επιβεβαίωση των κωδικών σας. Το ZWCAD εξακολουθεί να γράφει στον τίτλοtrial Version αν και το έχω ενεργοποιήσει Ε: Γιατί το πρόγραµµα ZWCAD συνεχίζει να δείχνει πως είναι trial version, ακόµα και µετά την επιτυχή ενεργοποίηση από µέρους µου; A: ιασφαλίστε πως έχετε επανεκκινήσει το πρόγραµµα ZWCAD µετά την ενεργοποίηση. Μήνυµα Λάθους: Not Authorized to Use 3D Modeler ( εν µπορείτε να χρησιµοποιήσετε 3D Modeler) E: Έχω κανονικά ενεργοποιήσει το πρόγραµµα, αλλά κάθε φορά που τρέχω το πρόγραµµα, λαµβάνω το µήνυµα Not authorized to use 3D Modeler, proceed to run without 3D functions. ( εν µπορείτε να χρησιµοποιήσετε τον 3D Modeler, συνεχίστε χωρίς τη δυνατότητα 3D εντολών και λειτουργιών) A: Σε αυτή την περίπτωση, έχετε χρησιµοποιήσει κλειδί που αντιστοιχεί σε απλή έκδοση του προγράµµατος (Standard Edition), το οποίο δεν υποστηρίζει 3D solid modeling. Χρησιµοποιήστε ένα άλλο κλειδί που να αντιστοιχεί στην Professional Version. 18

Εάν θέλετε επικοινωνήστε µαζί µας στο zwtech@zwcad.com.gr για επιβεβαίωση των κωδικών σας.

19 5. Υποστήριξη Μπορείτε να λάβετε υποστήριξη µε έναν από τους παρακάτω τρόπους: Technical Mailbox: Παρακαλούµε περιγράψτε το τεχνικό πρόβληµά σας µελεπτοµέρεια π.χ επισυνάψτε εικόνες που να φαίνεται το πρόβληµα που συναντήσατε. ώστε στοιχεία για το λειτουργικό σύστηµα που χρησιµοποιείτε και τη έκδοση (π.χ windows XP 32bit sp2). Θα επικοινωνήσουµε µαζί σας το συντοµότερο δυνατό. Instant Messenger: MSN: Skype: d_exarchopoulos Facebook: Η απευθείας δικτυακή υποστήριξη είναι διαθέσιµη κατόπιν ραντεβού. SMS ή MMS µήνυµα: στον αριθµό Στείλτε µε απλό µήνυµα ή εικονοµήνυµα, στοιχεία για το τεχνικό πρόβληµα σας. ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ: 19

Θα επικοινωνήσουµε µαζί σας το συντοµότερο δυνατό. Instant Messenger: MSN: dimitrios@exarchopoulos.com Skype: d_exarchopoulos Facebook: zwcad@zwcad.com.gr Η απευθείας δικτυακή υποστήριξη είναι διαθέσιµη κατόπιν ραντεβού.

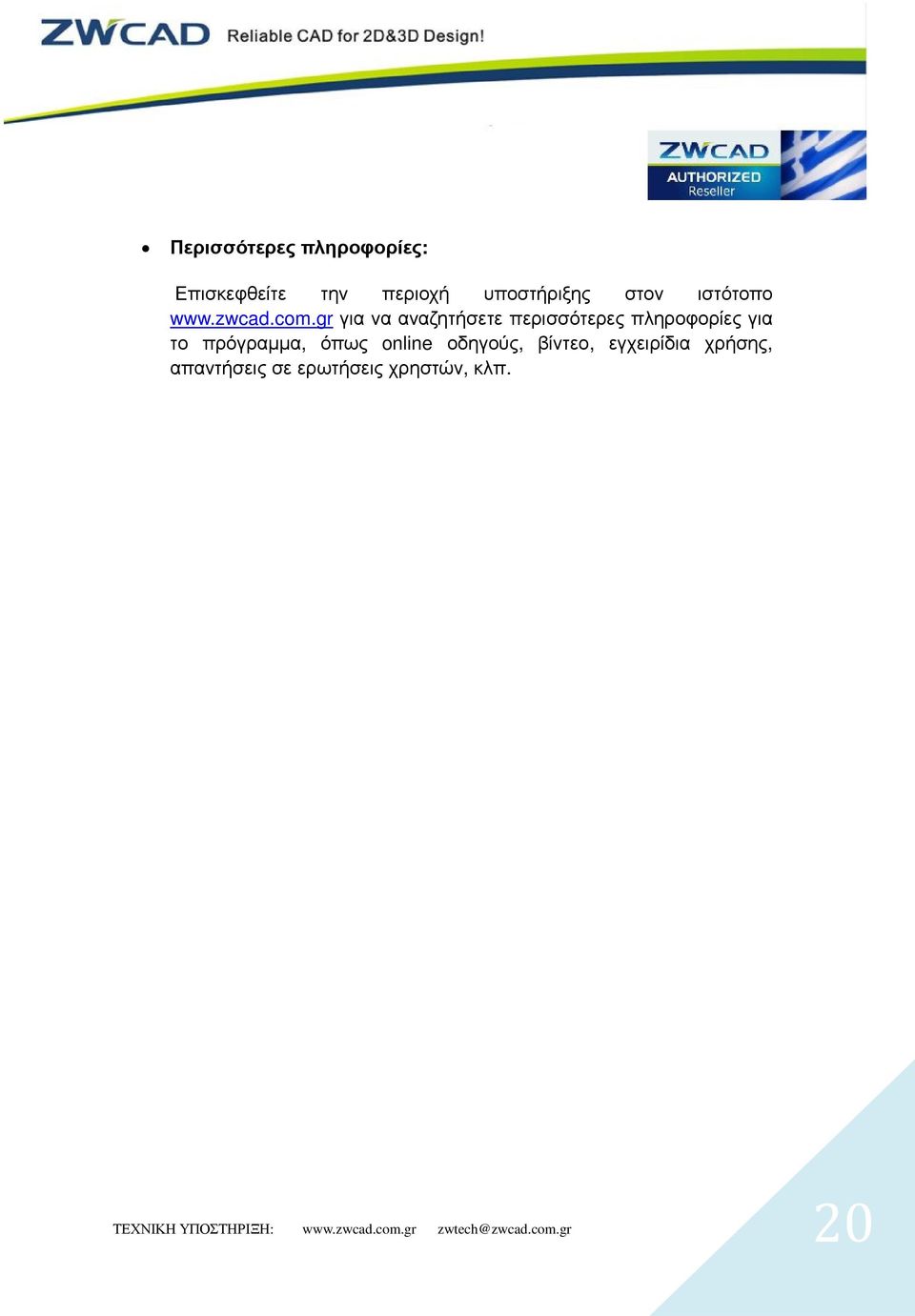

20 Περισσότερες πληροφορίες: Επισκεφθείτε την περιοχή υποστήριξης στον ιστότοπο για να αναζητήσετε περισσότερες πληροφορίες για το πρόγραµµα, όπως online οδηγούς, βίντεο, εγχειρίδια χρήσης, απαντήσεις σε ερωτήσεις χρηστών, κλπ. 20
