Dell Latitude Εγχειρίδιο κατόχου. Μοντέλο σύμφωνα με τους κανονισμούς: P28S Τύπος σύμφωνα με τους κανονισμούς: P28S002

Transcript

1 Dell Latitude 7390 Εγχειρίδιο κατόχου Μοντέλο σύμφωνα με τους κανονισμούς: P28S Τύπος σύμφωνα με τους κανονισμούς: P28S002

2 Σημείωση, προσοχή και προειδοποίηση ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας. ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθούν υλική ζημιά και απλός ή θανάσιμος τραυματισμός Dell Inc. ή οι θυγατρικές της. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Οι ονομασίες Dell, EMC και άλλα συναφή εμπορικά σήματα είναι εμπορικά σήματα της Dell Inc. ή των θυγατρικών της. Όλα τα υπόλοιπα εμπορικά σήματα ενδέχεται να είναι εμπορικά σήματα των αντίστοιχων κατόχων τους Αναθ. A01

3 Εκτέλεση εργασιών στον υπολογιστή σας Προφυλάξεις ασφάλειας Η ενότητα με τις προφυλάξεις ασφάλειας περιγράφει αναλυτικά τα βασικά βήματα που πρέπει να ακολουθήσετε προτού εκτελέσετε οποιαδήποτε οδηγία αποσυναρμολόγησης. Τηρήστε τις παρακάτω προφυλάξεις ασφάλειας προτού εκτελέσετε οποιαδήποτε διαδικασία εγκατάστασης ή επιδιόρθωσης που περιλαμβάνει αποσυναρμολόγηση ή επανασυναρμολόγηση: Απενεργοποιήστε το σύστημα και όλες τις συνδεδεμένες περιφερειακές συσκευές. Αποσυνδέστε το σύστημα και όλες τις συνδεδεμένες περιφερειακές συσκευές από την τροφοδοσία AC. Αποσυνδέστε όλα τα καλώδια δικτύου, τηλεφώνου και τηλεπικοινωνιών από το σύστημα. Χρησιμοποιήστε ένα αντιστατικό κιτ επιτόπου εξυπηρέτησης, όταν εκτελείτε εργασίες στο εσωτερικό οποιουδήποτε φορητού υπολογιστή, ώστε να αποφύγετε την πρόκληση βλάβης από ηλεκτροστατική εκκένωση (ESD). Αφού αφαιρέσετε οποιοδήποτε στοιχείο του συστήματος, τοποθετήστε το προσεκτικά πάνω σε αντιστατικό στρώμα. Πρέπει να φοράτε παπούτσια με μη αγώγιμες σόλες από καουτσούκ, προκειμένου να περιορίσετε την πιθανότητα ηλεκτροπληξίας. 1 Τροφοδοσία σε κατάσταση αναμονής Τα προϊόντα Dell με τροφοδοσία σε κατάσταση αναμονής πρέπει να αποσυνδέονται από την πρίζα πριν από το άνοιγμα του πλαισίου. Τα συστήματα που διαθέτουν τροφοδοσία σε κατάσταση αναμονής στην ουσία τροφοδοτούνται με ρεύμα όταν είναι απενεργοποιημένα. Η εσωτερική τροφοδοσία επιτρέπει στο σύστημα να ενεργοποιείται (wake on LAN) και να τίθεται σε κατάσταση αδράνειας απομακρυσμένα, ενώ προσφέρει και άλλες προηγμένες δυνατότητες διαχείρισης ενέργειας. Η αποσύνδεση από την τροφοδοσία και το παρατεταμένο πάτημα του κουμπιού λειτουργίας για 15 δευτερόλεπτα προκαλεί εκκένωση της ηλεκτρικής ενέργειας στην πλακέτα συστήματος. φορητούς υπολογιστές. Πρόσδεση Πρόσδεση καλείται η μέθοδος σύνδεσης δύο ή περισσότερων αγωγών γείωσης στο ίδιο ηλεκτρικό δυναμικό. Αυτό μπορεί να γίνει μέσω ενός αντιστατικού (ESD) κιτ επιτόπου εξυπηρέτησης. Όταν συνδέετε ένα καλώδιο πρόσδεσης, φροντίστε να το συνδέετε σε μια γυμνή μεταλλική επιφάνεια και όχι σε βαμμένη ή μη μεταλλική επιφάνεια. Το περικάρπιο θα πρέπει να είναι καλά στερεωμένο και να ακουμπά εντελώς το δέρμα σας. Προτού προσδεθείτε με τον εξοπλισμό, βεβαιωθείτε ότι έχετε αφαιρέσει τυχόν κοσμήματα, όπως ρολόγια, βραχιόλια ή δαχτυλίδια. Προστασία από ηλεκτροστατική εκκένωση Αντιστατική προστασία (ESD) Η ηλεκτροστατική εκκένωση αποτελεί σημαντικό λόγο ανησυχίας κατά τον χειρισμό ηλεκτρονικών εξαρτημάτων, ιδίως ευαίσθητων εξαρτημάτων, όπως κάρτες επέκτασης, επεξεργαστές, μονάδες μνήμης DIMM και πλακέτες συστήματος. Πολύ μικρά φορτία μπορεί να προκαλέσουν βλάβη στα κυκλώματα με μη εμφανή τρόπο, όπως περιοδικά προβλήματα ή μειωμένη διάρκεια ζωής προϊόντος. Καθώς ο κλάδος ασκεί πιέσεις για χαμηλότερες απαιτήσεις τροφοδοσίας και μεγαλύτερη πυκνότητα, το ενδιαφέρον για την αντιστατική προστασία αυξάνεται συνεχώς. Εκτέλεση εργασιών στον υπολογιστή σας 3

4 Λόγω της αυξημένης πυκνότητας των ημιαγωγών που χρησιμοποιούνται στα τελευταία προϊόντα Dell, υπάρχει πλέον μεγαλύτερη ευαισθησία στις βλάβες που προκαλεί ο στατικός ηλεκτρισμός, σε σχέση με τα προηγούμενα προϊόντα Dell. Για τον λόγο αυτό, ορισμένοι τρόποι χειρισμού εξαρτημάτων που είχαν εγκριθεί στο παρελθόν δεν ισχύουν πλέον. Έχουν αναγνωριστεί δύο τύποι βλαβών που προκαλούνται από ηλεκτροστατική εκκένωση: οι ανεπανόρθωτες και οι περιοδικές αποτυχίες. Ανεπανόρθωτες Οι ανεπανόρθωτες αποτυχίες αποτελούν σχεδόν το 20% των αποτυχιών που σχετίζονται με ηλεκτροστατική εκκένωση. Οι βλάβες προκαλούν άμεση και ολική απώλεια της λειτουργίας της συσκευής. Ένα παράδειγμα ανεπανόρθωτης αποτυχίας είναι όταν μια μονάδα μνήμης DIMM δέχεται στατικό ηλεκτρισμό και αμέσως εμφανίζει το σύμπτωμα "No POST/No Video", εκπέμποντας ηχητικό κωδικό για μνήμη που δεν λειτουργεί ή που λείπει. Περιοδικές Οι περιοδικές αποτυχίες αποτελούν σχεδόν το 80% των αποτυχιών που σχετίζονται με ηλεκτροστατική εκκένωση. Το υψηλό ποσοστό των περιοδικών αποτυχιών υποδεικνύει ότι τις περισσότερες φορές που προκύπτει μια βλάβη, η βλάβη αυτή δεν γίνεται αμέσως αντιληπτή. Η μονάδα DIMM λαμβάνει στατικό ηλεκτρισμό, αλλά το ίχνος του είναι ασθενές και δεν παράγει αμέσως εξωτερικά συμπτώματα που να σχετίζονται με τη βλάβη. Το ασθενές ίχνος μπορεί να εξαφανιστεί μετά από εβδομάδες ή μήνες και, στο διάστημα αυτό, ενδέχεται να οδηγήσει σε υποβάθμιση της ακεραιότητας της μνήμης, να προκαλέσει περιοδικά σφάλματα μνήμης κ.λπ. Ο τύπος βλάβης που είναι πιο δύσκολο να αναγνωριστεί και να αντιμετωπιστεί είναι η περιοδική (ή "κρυφή") αποτυχία. Για να αποτρέψετε τις βλάβες από ηλεκτροστατική εκκένωση, εκτελέστε τα εξής βήματα: Χρησιμοποιήστε ένα αντιστατικό περικάρπιο με καλώδιο που είναι κατάλληλα γειωμένο. Δεν επιτρέπεται πλέον η χρήση αντιστατικών περικάρπιων χωρίς καλώδιο, καθώς δεν παρέχουν επαρκή προστασία. Το άγγιγμα του πλαισίου πριν από τον χειρισμό εξαρτημάτων δεν εξασφαλίζει επαρκή αντιστατική προστασία σε εξαρτήματα που παρουσιάζουν αυξημένη ευαισθησία σε βλάβες από ηλεκτροστατική εκκένωση. Ο χειρισμός όλων των εξαρτημάτων που είναι ευαίσθητα στον στατικό ηλεκτρισμό πρέπει να γίνεται σε χώρο χωρίς στατικό ηλεκτρισμό. Αν είναι δυνατό, χρησιμοποιήστε αντιστατικά υποθέματα και επιφάνειες εργασίας. Όταν αφαιρείτε εξαρτήματα που είναι ευαίσθητα στον στατικό ηλεκτρισμό από τη συσκευασία τους, μην τα απομακρύνετε από το αντιστατικό υλικό συσκευασίας μέχρι να είστε έτοιμοι να τα εγκαταστήσετε. Πριν ανοίξετε την αντιστατική συσκευασία, βεβαιωθείτε ότι έχετε απομακρύνει τυχόν στατικό ηλεκτρισμό από το σώμα σας. Πριν μεταφέρετε κάποιο εξάρτημα που είναι ευαίσθητο στον στατικό ηλεκτρισμό, τοποθετήστε το σε αντιστατική θήκη ή συσκευασία. Κιτ επιτόπου αντιστατικής προστασίας (ESD) Το κιτ τεχνικής εξυπηρέτησης που συνήθως χρησιμοποιείται είναι το μη παρακολουθούμενο κιτ επιτόπου εξυπηρέτησης. Τα κιτ επιτόπου εξυπηρέτησης αποτελούνται από τρία βασικά εξαρτήματα: αντιστατικό στρώμα, περικάρπιο και καλώδιο πρόσδεσης. Εξαρτήματα αντιστατικού κιτ επιτόπου εξυπηρέτησης Τα εξαρτήματα του αντιστατικού κιτ επιτόπου εξυπηρέτησης είναι τα εξής: Αντιστατικό στρώμα Το αντιστατικό στρώμα είναι αποσβεστικό, και μπορείτε να τοποθετήσετε εξαρτήματα πάνω του κατά τη διαδικασία τεχνικής εξυπηρέτησης. Όταν χρησιμοποιείτε αντιστατικό στρώμα, το περικάρπιο που φοράτε θα πρέπει να είναι σφιχτό, ενώ το καλώδιο πρόσδεσης θα πρέπει να είναι συνδεδεμένο με το στρώμα και με μια γυμνή μεταλλική επιφάνεια του συστήματος που επισκευάζετε. Αφού προετοιμαστείτε κατάλληλα, μπορείτε να αφαιρέσετε τα ανταλλακτικά από την αντιστατική σακούλα και να τα τοποθετήσετε απευθείας στο αντιστατικό στρώμα. Τα αντικείμενα που είναι ευαίσθητα στην ηλεκτροστατική εκκένωση είναι ασφαλή στα χέρια σας, στο αντιστατικό στρώμα, στο σύστημα και μέσα σε σακούλα. Περικάρπιο και καλώδιο πρόσδεσης Μπορείτε να συνδέσετε το περικάρπιο και το καλώδιο πρόσδεσης είτε απευθείας στον καρπό σας και σε μια γυμνή μεταλλική επιφάνεια του υλικού, αν δεν απαιτείται αντιστατικό στρώμα, είτε στο αντιστατικό στρώμα, προκειμένου να προστατεύσετε το υλικό που είναι προσωρινά τοποθετημένο στο στρώμα. Η φυσική σύνδεση του περικάρπιου και του καλωδίου πρόσδεσης με το δέρμα σας, το αντιστατικό στρώμα και το υλικό καλείται πρόσδεση. Να χρησιμοποιείτε μόνο κιτ επιτόπου εξυπηρέτησης με περικάρπιο, στρώμα και καλώδιο πρόσδεσης. Μην χρησιμοποιείτε περικάρπια χωρίς καλώδιο. Έχετε υπόψη ότι τα εσωτερικά καλώδια του περικάρπιου είναι επιρρεπή σε βλάβες λόγω φυσιολογικής φθοράς. Πρέπει να τα ελέγχετε τακτικά με ένα όργανο ελέγχου περικάρπιων, προκειμένου να αποφύγετε την ακούσια πρόκληση βλάβης στο υλικό λόγω ηλεκτροστατικής εκκένωσης. Συνιστάται η εκτέλεση ελέγχου στο περικάρπιο και το καλώδιο πρόσδεσης τουλάχιστον μία φορά την εβδομάδα. Όργανο ελέγχου αντιστατικών περικάρπιων Τα καλώδια στο εσωτερικού του αντιστατικού περικάρπιου είναι επιρρεπή σε βλάβες με την πάροδο του χρόνου. Αν χρησιμοποιείτε μη παρακολουθούμενο κιτ, η βέλτιστη πρακτική είναι να ελέγχετε τακτικά το περικάρπιο σε κάθε κλήση εξυπηρέτησης και, τουλάχιστον, μία φορά την εβδομάδα. Ο καλύτερος τρόπος να εκτελέσετε αυτόν 4 Εκτέλεση εργασιών στον υπολογιστή σας

5 τον έλεγχο είναι με ένα όργανο ελέγχου περικάρπιων. Αν δεν έχετε δικό σας όργανο ελέγχου περικάρπιων, ελέγξτε εάν υπάρχει κάποιο στο τοπικό παράρτημα. Για να εκτελέσετε τον έλεγχο, φορέστε το περικάρπιο στο χέρι σας, συνδέστε το καλώδιο πρόσδεσης του περικάρπιου στο όργανο ελέγχου και πατήστε το αντίστοιχο κουμπί για έλεγχο. Αν ο έλεγχος είναι επιτυχής, ανάβει μια πράσινη λυχνία LED. Αν ο έλεγχος αποτύχει, ανάβει μια κόκκινη λυχνία LED και ακούγεται μια ηχητική ειδοποίηση. Εξαρτήματα μόνωσης Είναι πολύ σημαντικό να διατηρείτε τις συσκευές που είναι ευαίσθητες στην ηλεκτροστατική εκκένωση, όπως το πλαστικό περίβλημα της ψύκτρας, μακριά από εσωτερικά εξαρτήματα που λειτουργούν ως μόνωση και συνήθως φέρουν υψηλό φορτίο. Περιβάλλον εργασίας Προτού ανοίξετε το αντιστατικό κιτ επιτόπου εξυπηρέτησης, εκτιμήστε την κατάσταση στο χώρο του πελάτη. Για παράδειγμα, το περιβάλλον διακομιστή διαφέρει από το περιβάλλον επιτραπέζιου ή φορητού υπολογιστή. Οι διακομιστές συνήθως είναι τοποθετημένοι σε rack σε ένα κέντρο δεδομένων, ενώ οι επιτραπέζιοι ή φορητοί υπολογιστές συνήθως βρίσκονται σε γραφεία. Προσπαθήστε να βρείτε μια μεγάλη, ανοιχτή, επίπεδη επιφάνεια εργασίας που είναι τακτοποιημένη και αρκετά μεγάλη για να ανοίξετε το αντιστατικό κιτ και να έχετε χώρο να ακουμπήσετε το σύστημα που θα επισκευάσετε. Στον χώρο εργασίας δεν πρέπει να υπάρχουν υλικά μόνωσης που μπορεί να προκαλέσουν ηλεκτροστατική εκκένωση. Τα υλικά μόνωσης που βρίσκονται στην περιοχή εργασίας, όπως Styrofoam και άλλα πλαστικά μέρη, θα πρέπει να μετακινηθούν τουλάχιστον 12 ίντσες ή 30 εκατοστά μακριά από τα ευαίσθητα εξαρτήματα πριν από τον χειρισμό οποιουδήποτε στοιχείου υλικού. Αντιστατική συσκευασία Όλες οι συσκευές που είναι ευαίσθητες στην ηλεκτροστατική εκκένωση πρέπει να αποστέλλονται και να παραλαμβάνονται σε αντιστατική συσκευασία. Χρησιμοποιήστε, κατά προτίμηση, μεταλλικές σακούλες με αντιστατική θωράκιση. Ωστόσο, θα πρέπει να επιστρέφετε το κατεστραμμένο εξάρτημα στην αντιστατική σακούλα και συσκευασία όπου λάβατε το νέο εξάρτημα. Θα πρέπει να διπλώνετε την αντιστατική σακούλα και να τη σφραγίζετε με ταινία, καθώς και να χρησιμοποιείτε το αφρώδες υλικό που περιείχε η αρχική συσκευασία στην οποία λάβατε το νέο εξάρτημα. Οι ευαίσθητες στην ηλεκτροστατική εκκένωση συσκευές πρέπει να αφαιρούνται από τη συσκευασία μόνο για να τοποθετηθούν σε αντιστατική επιφάνεια εργασίας. Δεν πρέπει να τοποθετείτε τα εξαρτήματα πάνω στην αντιστατική σακούλα, καθώς μόνο το εσωτερικό της σακούλας είναι θωρακισμένο. Να τοποθετείτε πάντα τα ευαίσθητα στην ηλεκτροστατική εκκένωση εξαρτήματα στα χέρια σας, στο αντιστατικό στρώμα, στο σύστημα ή μέσα σε αντιστατική σακούλα. Μεταφορά ευαίσθητων εξαρτημάτων Όταν μεταφέρετε ευαίσθητα εξαρτήματα, όπως ανταλλακτικά ή εξαρτήματα που επιστρέφονται στην Dell, είναι σημαντικό να τα τοποθετείτε σε αντιστατικές σακούλες, για ασφαλή μεταφορά. Περίληψη αντιστατικής προστασίας Συνιστάται σε όλους τους τεχνικούς επιτόπου εξυπηρέτησης να χρησιμοποιούν το κλασικό αντιστατικό περικάρπιο με καλώδιο γείωσης και προστατευτικό αντιστατικό στρώμα κάθε φορά που επισκευάζουν προϊόντα Dell. Επιπλέον, είναι σημαντικό οι τεχνικοί να διατηρούν τα ευαίσθητα εξαρτήματα μακριά από τα εξαρτήματα μόνωσης κατά τη συντήρηση, καθώς και να χρησιμοποιούν αντιστατικές σακούλες για τη μεταφορά των ευαίσθητων εξαρτημάτων. Προστασία από ηλεκτροστατική εκκένωση Αντιστατική προστασία (ESD) Η ηλεκτροστατική εκκένωση αποτελεί σημαντικό λόγο ανησυχίας κατά τον χειρισμό ηλεκτρονικών εξαρτημάτων, ιδίως ευαίσθητων εξαρτημάτων, όπως κάρτες επέκτασης, επεξεργαστές, μονάδες μνήμης DIMM και πλακέτες συστήματος. Πολύ μικρά φορτία μπορεί να προκαλέσουν βλάβη στα κυκλώματα με μη εμφανή τρόπο, όπως περιοδικά προβλήματα ή μειωμένη διάρκεια ζωής προϊόντος. Καθώς ο κλάδος ασκεί πιέσεις για χαμηλότερες απαιτήσεις τροφοδοσίας και μεγαλύτερη πυκνότητα, το ενδιαφέρον για την αντιστατική προστασία αυξάνεται συνεχώς. Λόγω της αυξημένης πυκνότητας των ημιαγωγών που χρησιμοποιούνται στα τελευταία προϊόντα Dell, υπάρχει πλέον μεγαλύτερη ευαισθησία στις βλάβες που προκαλεί ο στατικός ηλεκτρισμός, σε σχέση με τα προηγούμενα προϊόντα Dell. Για τον λόγο αυτό, ορισμένοι τρόποι χειρισμού εξαρτημάτων που είχαν εγκριθεί στο παρελθόν δεν ισχύουν πλέον. Έχουν αναγνωριστεί δύο τύποι βλαβών που προκαλούνται από ηλεκτροστατική εκκένωση: οι ανεπανόρθωτες και οι περιοδικές αποτυχίες. Ανεπανόρθωτες Οι ανεπανόρθωτες αποτυχίες αποτελούν σχεδόν το 20% των αποτυχιών που σχετίζονται με ηλεκτροστατική εκκένωση. Οι βλάβες προκαλούν άμεση και ολική απώλεια της λειτουργίας της συσκευής. Ένα παράδειγμα ανεπανόρθωτης αποτυχίας είναι όταν μια μονάδα μνήμης DIMM δέχεται στατικό ηλεκτρισμό και αμέσως εμφανίζει το σύμπτωμα "No POST/No Video", εκπέμποντας ηχητικό κωδικό για μνήμη που δεν λειτουργεί ή που λείπει. Περιοδικές Οι περιοδικές αποτυχίες αποτελούν σχεδόν το 80% των αποτυχιών που σχετίζονται με ηλεκτροστατική εκκένωση. Το υψηλό ποσοστό των περιοδικών αποτυχιών υποδεικνύει ότι τις περισσότερες φορές που προκύπτει μια βλάβη, η βλάβη αυτή δεν γίνεται αμέσως αντιληπτή. Η μονάδα DIMM λαμβάνει στατικό ηλεκτρισμό, αλλά το ίχνος του είναι ασθενές και δεν παράγει Εκτέλεση εργασιών στον υπολογιστή σας 5

6 αμέσως εξωτερικά συμπτώματα που να σχετίζονται με τη βλάβη. Το ασθενές ίχνος μπορεί να εξαφανιστεί μετά από εβδομάδες ή μήνες και, στο διάστημα αυτό, ενδέχεται να οδηγήσει σε υποβάθμιση της ακεραιότητας της μνήμης, να προκαλέσει περιοδικά σφάλματα μνήμης κ.λπ. Ο τύπος βλάβης που είναι πιο δύσκολο να αναγνωριστεί και να αντιμετωπιστεί είναι η περιοδική (ή "κρυφή") αποτυχία. Για να αποτρέψετε τις βλάβες από ηλεκτροστατική εκκένωση, εκτελέστε τα εξής βήματα: Χρησιμοποιήστε ένα αντιστατικό περικάρπιο με καλώδιο που είναι κατάλληλα γειωμένο. Δεν επιτρέπεται πλέον η χρήση αντιστατικών περικάρπιων χωρίς καλώδιο, καθώς δεν παρέχουν επαρκή προστασία. Το άγγιγμα του πλαισίου πριν από τον χειρισμό εξαρτημάτων δεν εξασφαλίζει επαρκή αντιστατική προστασία σε εξαρτήματα που παρουσιάζουν αυξημένη ευαισθησία σε βλάβες από ηλεκτροστατική εκκένωση. Ο χειρισμός όλων των εξαρτημάτων που είναι ευαίσθητα στον στατικό ηλεκτρισμό πρέπει να γίνεται σε χώρο χωρίς στατικό ηλεκτρισμό. Αν είναι δυνατό, χρησιμοποιήστε αντιστατικά υποθέματα και επιφάνειες εργασίας. Όταν αφαιρείτε εξαρτήματα που είναι ευαίσθητα στον στατικό ηλεκτρισμό από τη συσκευασία τους, μην τα απομακρύνετε από το αντιστατικό υλικό συσκευασίας μέχρι να είστε έτοιμοι να τα εγκαταστήσετε. Πριν ανοίξετε την αντιστατική συσκευασία, βεβαιωθείτε ότι έχετε απομακρύνει τυχόν στατικό ηλεκτρισμό από το σώμα σας. Πριν μεταφέρετε κάποιο εξάρτημα που είναι ευαίσθητο στον στατικό ηλεκτρισμό, τοποθετήστε το σε αντιστατική θήκη ή συσκευασία. Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας 1 Βεβαιωθείτε ότι η επιφάνεια εργασίας σας είναι επίπεδη και καθαρή για να μη γρατζουνιστεί το κάλυμμα του υπολογιστή. 2 Απενεργοποιήστε τον υπολογιστή σας. 3 Αν ο υπολογιστής είναι συνδεδεμένος σε κάποια συσκευή σύνδεσης, αποσυνδέστε τον. 4 Αποσυνδέστε όλα τα καλώδια δικτύου από τον υπολογιστή (εάν υπάρχουν). ΠΡΟΣΟΧΗ: Αν ο υπολογιστής σας διαθέτει θύρα RJ45, αποσυνδέστε το καλώδιο δικτύου βγάζοντάς το πρώτα από τον υπολογιστή σας. 5 Αποσυνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές από τις ηλεκτρικές τους πρίζες. 6 Ανοίξτε την οθόνη. 7 Πιέστε παρατεταμένα το κουμπί λειτουργίας για λίγα δευτερόλεπτα ώστε να γειωθεί η πλακέτα συστήματος. ΠΡΟΣΟΧΗ: Για προστασία από ηλεκτροπληξία, αποσυνδέστε τον υπολογιστή σας από την πρίζα, πριν εκτελέσετε το βήμα 8. ΠΡΟΣΟΧΗ: Για να αποφύγετε τις ηλεκτροστατικές εκκενώσεις, γειωθείτε χρησιμοποιώντας περικάρπιο γείωσης ή αγγίζοντας κατά διαστήματα μια άβαφη μεταλλική επιφάνεια και ταυτόχρονα έναν σύνδεσμο στο πίσω μέρος του υπολογιστή. 8 Αφαιρέστε κάθε εγκατεστημένη ExpressCard ή έξυπνη κάρτα από τις αντίστοιχες υποδοχές. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Αφού ολοκληρώσετε όλες τις διαδικασίες επανατοποθέτησης, βεβαιωθείτε ότι συνδέσατε κάθε εξωτερική συσκευή, κάρτα και καλώδιο προτού ενεργοποιήσετε τον υπολογιστή σας. ΠΡΟΣΟΧΗ: Για να μην πάθει ζημιά ο υπολογιστής, πρέπει να χρησιμοποιείτε μόνο την μπαταρία που είναι σχεδιασμένη για τον συγκεκριμένο υπολογιστή Dell. Μη χρησιμοποιείτε μπαταρίες που είναι σχεδιασμένες για άλλους υπολογιστές Dell. 1 Συνδέστε κάθε εξωτερική συσκευή, π.χ. συσκευή προσομοίωσης θυρών ή βάση μέσων και επανατοποθετήστε κάθε κάρτα, π.χ. ExpressCard. 2 Συνδέστε κάθε καλώδιο τηλεφώνου ή δικτύου στον υπολογιστή σας. 6 Εκτέλεση εργασιών στον υπολογιστή σας

7 ΠΡΟΣΟΧΗ: Για να συνδέσετε ένα καλώδιο δικτύου, συνδέστε πρώτα το ένα του βύσμα στη συσκευή δικτύου και ύστερα το άλλο βύσμα στον υπολογιστή. 3 Συνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές στις ηλεκτρικές τους πρίζες. 4 Ενεργοποιήστε τον υπολογιστή σας. Εκτέλεση εργασιών στον υπολογιστή σας 7

8 Αφαίρεση και εγκατάσταση εξαρτημάτων Η ενότητα αυτή παρέχει αναλυτικές πληροφορίες για το πώς θα αφαιρέσετε ή θα εγκαταστήσετε τα εξαρτήματα στον υπολογιστή σας. Συνιστώμενα εργαλεία Για τις διαδικασίες που παρατίθενται στο έγγραφο απαιτούνται τα εξής εργαλεία: Σταυροκατσάβιδο #0 Σταυροκατσάβιδο #1 Μικρή πλαστική σφήνα Λίστα μεγεθών βιδών 2 Πίνακας 1. Latitude 7390 Λίστα μεγεθών βιδών Πίσω κάλυμμα Εξάρτημα M2,5 x 6 M2 x 5 8 (μη αποσπώμενες βίδες) Μπαταρία 3 στοιχείων 1 Μπαταρία 4 στοιχείων 2 M2,5 x 3,5 M2 x 3 M2,5 x 4 M2 x 2,5 M2 x 2 Μονάδα SSD 1 Μονάδα ψύκτρας 4 Ανεμιστήρας συστήματος 2 Ηχείο 4 κάρτα WWAN 1 Κάρτα WLAN 1 Θύρα συνδέσμου τροφοδοσίας 1 Υποστήριγμα ESD 1 Υποστήριγμα EDP 2 Κουμπιά επιφάνειας αφής 2 Μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων 1 πλακέτα λυχνιών LED 1 Θήκη μονάδας ανάγνωσης έξυπνων καρτών 2 8 Αφαίρεση και εγκατάσταση εξαρτημάτων

9 Εξάρτημα M2,5 x 6 M2 x 5 Υποστήριγμα κλειδαριάς πληκτρολογίου M2,5 x 3,5 M2 x 3 M2,5 x 4 M2 x 2,5 M2 x 2 1 Μεντεσές οθόνης 6 Πλαίσιο οθόνης [Δεν ισχύει για διάταξη μεντεσέδων HUD (Hinge- Up Design)] 2 Κεραία Οθόνες Infinity [Δεν ισχύει για διάταξη μεντεσέδων HUD (Hinge- Up Design)] 2 Πλάκα υποστήριξης πληκτρολογίου 19 Πληκτρολόγιο 5 Πλακέτα συστήματος 9 Υποστήριγμα μονάδας μνήμης 1 Κάρτα μονάδας ταυτότητας συνδρομητή (Subscriber Identification Module (SIM)) Αφαίρεση της κάρτας SIM ή του δίσκου καρτών SIM ΣΗΜΕΙΩΣΗ: Η αφαίρεση της κάρτας SIM ή του δίσκου καρτών SIM μπορεί να γίνει μόνο σε συστήματα που παραδίδονται με μονάδα WWAN. Συνεπώς, η διαδικασία αφαίρεσης ισχύει μόνο για συστήματα που παραδίδονται με μονάδα WWAN. ΠΡΟΣΟΧΗ: Η αφαίρεση της κάρτας SIM, όταν ο υπολογιστής είναι ενεργοποιημένος, μπορεί να προκαλέσει απώλεια δεδομένων ή βλάβη της κάρτας. Βεβαιωθείτε ότι ο υπολογιστής σας είναι απενεργοποιημένος ή οι συνδέσεις δικτύου είναι αδρανοποιημένες. 1 Περάστε μέσα στην οπή της ακίδας στον δίσκο καρτών SIM έναν συνδετήρα ή ένα εργαλείο αφαίρεσης καρτών SIM [1]. 2 Χρησιμοποιήστε ένα αιχμηρό αντικείμενο για να τραβήξετε τον δίσκο καρτών SIM [2]. 3 Αφαιρέστε την κάρτα SIM, εάν υπάρχει, από τον δίσκο καρτών SIM. Αφαίρεση και εγκατάσταση εξαρτημάτων 9

10 ΣΗΜΕΙΩΣΗ: Στον Latitude 7390, η κάρτα μνήμης SD πρέπει να αφαιρεθεί πριν από την επανατοποθέτηση στοιχείων του συστήματος. Εάν δεν αφαιρεθεί η κάρτα μνήμης SD πριν από την αποσυναρμολόγηση άλλων στοιχείων, μπορεί να υπάρξει βλάβη στο σύστημα. Επανατοποθέτηση της κάρτας SIM ΣΗΜΕΙΩΣΗ: Μπορείτε να επανατοποθετήσετε μια κάρτα SIM μόνο σε εκείνα τα συστήματα που παραδίδονται με μονάδα WWAN. 1 Περάστε μέσα στην οπή της ακίδας στον δίσκο καρτών SIM έναν συνδετήρα ή ένα εργαλείο αφαίρεσης καρτών SIM. 2 Χρησιμοποιήστε ένα αιχμηρό αντικείμενο για να τραβήξετε τον δίσκο καρτών SIM. 3 Τοποθετήστε την κάρτα SIM επάνω στον δίσκο. 4 Εισαγάγετε τον δίσκο καρτών SIM μέσα στην υποδοχή. Κάλυμμα βάσης Αφαίρεση του καλύμματος της βάσης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Για να αποδεσμεύσετε το κάλυμμα της βάσης: a Χαλαρώστε τις μη αποσπώμενες βίδες M2,5 x 6 (8) που συγκρατούν το κάλυμμα της βάσης στον υπολογιστή [1]. b ΣΗΜΕΙΩΣΗ: Να χαλαρώνετε τις βίδες προσεκτικά. Τοποθετήστε το κατσαβίδι σε γωνία που να ταιριάζει με τις μπροστινές γωνίες της βίδας, ώστε να αποφύγετε πιθανή φθορά της κεφαλής. Χρησιμοποιήστε ένα πλαστικό αιχμηρό αντικείμενο για να απελευθερώσετε το κάλυμμα της βάσης από το άκρο και ανασηκώστε το για να το αφαιρέσετε από τον υπολογιστή [2]. ΣΗΜΕΙΩΣΗ: Ξεσφηνώστε τις άκρες ξεκινώντας δεξιόστροφα από το κουμπί του δίσκου καρτών SIM. 10 Αφαίρεση και εγκατάσταση εξαρτημάτων

11 ΠΡΟΣΟΧΗ: Να χαλαρώνετε τις βίδες προσεκτικά. Τοποθετήστε το κατσαβίδι σε γωνία που να ταιριάζει με την κεφαλή της βίδας (μπροστινές γωνίες στο κάλυμμα της βάσης του φορητού υπολογιστή), ώστε να αποφύγετε πιθανή φθορά της κεφαλής. 3 Σηκώστε το κάλυμμα της βάσης από τον υπολογιστή. Αφαίρεση και εγκατάσταση εξαρτημάτων 11

12 Τοποθέτηση του καλύμματος της βάσης 1 Ευθυγραμμίστε τις γλωττίδες του καλύμματος της βάσης στις υποδοχές που βρίσκονται στα άκρα του υπολογιστή. 2 Πιέστε τα άκρα του καλύμματος τόσο ώστε να κουμπώσει στη σωστή του θέση και να ακουστεί το χαρακτηριστικό κλικ. 3 Σφίξτε τις μη αποσπώμενες βίδες M2,5 x 6,0 για να στερεώσετε το κάλυμμα της βάσης στον υπολογιστή. Θυμηθείτε: Να σφίγγετε τις βίδες προσεκτικά. Τοποθετήστε το κατσαβίδι σε γωνία που να ταιριάζει με την κεφαλή της βίδας, ώστε να αποφύγετε πιθανή φθορά της κεφαλής. 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 12 Αφαίρεση και εγκατάσταση εξαρτημάτων

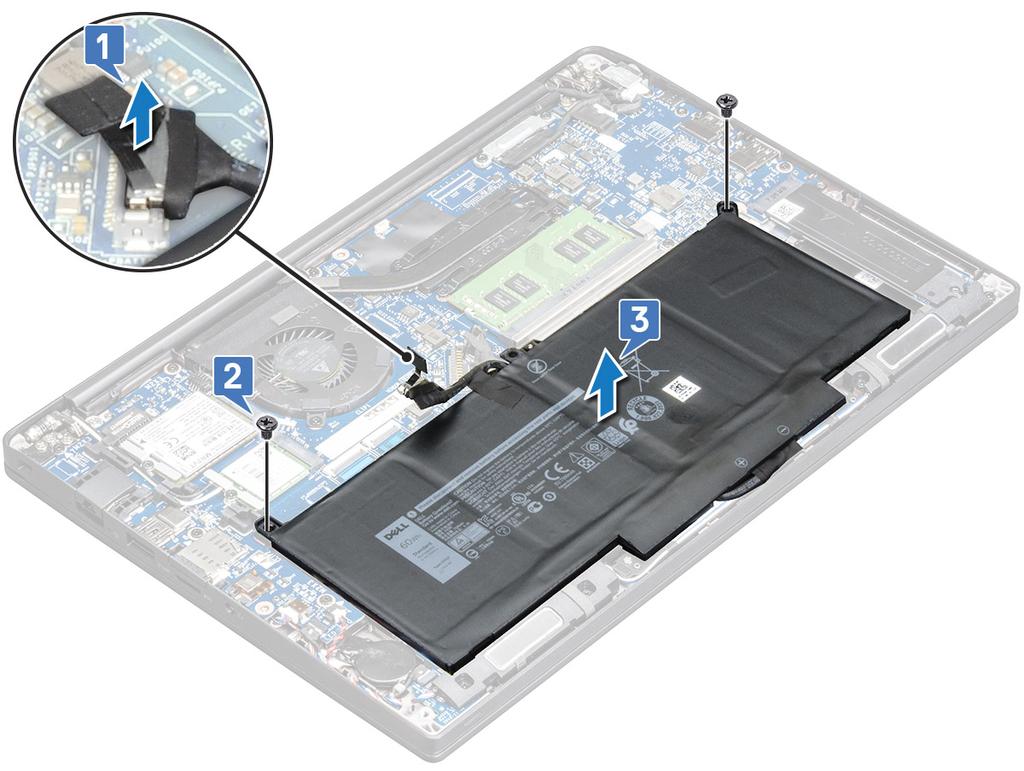

13 Μπαταρία Προφυλάξεις για τις μπαταρίες ιόντων λιθίου ΠΡΟΣΟΧΗ: Επιδείξτε προσοχή κατά τον χειρισμό μπαταριών ιόντων λιθίου. Εκφορτίστε την μπαταρία όσο το δυνατόν περισσότερο προτού την αφαιρέσετε από το σύστημα. Αυτό μπορεί να γίνει με την αποσύνδεση του προσαρμογέα ισχύος AC από το σύστημα, ώστε να μπορέσει να εκφορτιστεί η μπαταρία. Mην συνθλίψετε, πετάξετε, κόψετε ή τρυπήσετε την μπαταρία με ξένα αντικείμενα. Μην εκθέσετε την μπαταρία σε υψηλές θερμοκρασίες ή μην αποσυναρμολογήσετε τις συστοιχίες και τα στοιχεία της μπαταρίας. Μην ασκήσετε πίεση στην επιφάνεια της μπαταρίας. Μην λυγίσετε την μπαταρία. Μην χρησιμοποιήσετε εργαλεία οποιουδήποτε είδους για να ξεσφηνώσετε την μπαταρία. Εάν μια μπαταρία διασταλεί και σφηνώσει σε μια συσκευή, μην προσπαθήσετε να την βγάλετε, γιατί η διάτρηση, η κάμψη ή η σύνθλιψη μιας μπαταρίας ιόντων λιθίου μπορεί να είναι επικίνδυνη. Σε μια τέτοια περίπτωση θα πρέπει να αντικατασταθεί ολόκληρο το σύστημα. Επικοινωνήστε με την Υποστήριξη στη διεύθυνση για βοήθεια και περαιτέρω οδηγίες. Αγοράζετε πάντα αυθεντικές μπαταρίες από τη διεύθυνση ή από εξουσιοδοτημένους συνεργάτες και μεταπωλητές της Dell. Αφαίρεση της μπαταρίας 3 στοιχείων 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Για να αφαιρέσετε την μπαταρία: a Αποσυνδέστε το καλώδιο της μπαταρίας από τον σύνδεσμό του στην πλακέτα συστήματος [1]. b Αφαιρέστε τις βίδες /τη βίδα M2 x 5 (1) που συγκρατούν/συγκρατεί την μπαταρία στον υπολογιστή [2]. c Ανασηκώστε και αφαιρέστε την μπαταρία από τον υπολογιστή [3]. Αφαίρεση και εγκατάσταση εξαρτημάτων 13

14 Εγκατάσταση μπαταρίας 3 στοιχείων 1 Περάστε την μπαταρία μέσα στην υποδοχή της στον υπολογιστή. 2 Περάστε το καλώδιο της μπαταρίας στον συνδετήρα δρομολόγησης και συνδέστε το στον σύνδεσμο που βρίσκεται πάνω στην πλακέτα συστήματος. ΣΗΜΕΙΩΣΗ: Δρομολογήστε το καλώδιο της μπαταρίας, αν το καλώδιο στη βάση της μπαταρίας δεν είναι δρομολογημένο. 3 Επανατοποθετήστε τη βίδα M2 x 5 για να στερεώσετε την μπαταρία στον υπολογιστή. 4 Εγκαταστήστε το κάλυμμα της βάσης. 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση της μπαταρίας 4 στοιχείων 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Για να αφαιρέσετε την μπαταρία: a Αποσυνδέστε το καλώδιο της μπαταρίας από τον σύνδεσμό του στην πλακέτα συστήματος [1]. b Αφαιρέστε τη βίδα M2 x 5 (2) που συγκρατεί την μπαταρία στον υπολογιστή [2]. c Ανασηκώστε και αφαιρέστε την μπαταρία από τον υπολογιστή [3]. 14 Αφαίρεση και εγκατάσταση εξαρτημάτων

15 Εγκατάσταση μπαταρίας 4 στοιχείων 1 Περάστε την μπαταρία μέσα στην υποδοχή της στον υπολογιστή. 2 Περάστε το καλώδιο της μπαταρίας στον συνδετήρα δρομολόγησης και συνδέστε το στον σύνδεσμο που βρίσκεται πάνω στην πλακέτα συστήματος. ΣΗΜΕΙΩΣΗ: Δρομολογήστε το καλώδιο της μπαταρίας, αν το καλώδιο στη βάση της μπαταρίας δεν είναι δρομολογημένο. 3 Επανατοποθετήστε τις βίδες M2 x 5 (2) για να στερεώσετε την μπαταρία στον υπολογιστή. 4 Εγκαταστήστε το κάλυμμα της βάσης. 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδα δίσκου στερεάς κατάστασης (Solid State Drive (SSD)) PCIe Αφαίρεση της PCIe SSD 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το : a b κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε την PCIe SSD: a Χαλαρώστε τη μη αποσπώμενη βίδα M2 x 3 που συγκρατεί το υποστήριγμα της SSD [1]. Αφαίρεση και εγκατάσταση εξαρτημάτων 15

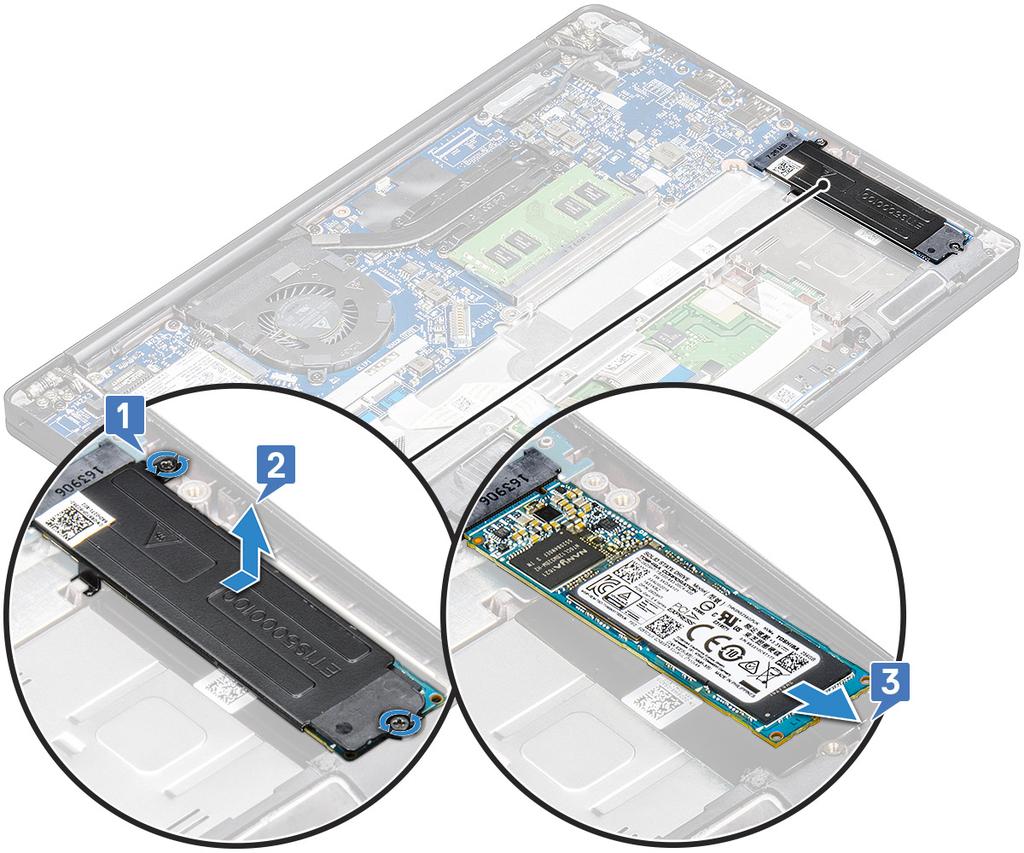

16 b Αφαιρέστε το υποστήριγμα της SSD [2]. c Αφαιρέστε τη μονάδα PCIe SSD από τον σύνδεσμο στην πλακέτα συστήματος [3]. Αφαίρεση μονάδας PCIe SSD χωρίς υποστήριγμα 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το : a b κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε την PCIe SSD: a Χαλαρώστε τη μη αποσπώμενη βίδα M2,0x3,0 που συγκρατεί το υποστήριγμα της SSD [1]. b Ανασηκώστε ελαφρά την SSD και αφαιρέστε την από τον σύνδεσμό της [2]. ΣΗΜΕΙΩΣΗ: Φροντίστε να ΜΗΝ ανασηκώσετε την κάρτα PCle SSD υπό γωνία μεγαλύτερη από Αφαίρεση και εγκατάσταση εξαρτημάτων

17 Εγκατάσταση της PCIe SSD 1 Εισαγάγετε την κάρτα PCIe SSD στην υποδοχή της. 2 Τοποθετήστε το υποστήριγμα της SSD πάνω από την κάρτα PCIe SSD. ΣΗΜΕΙΩΣΗ: Κατά την τοποθέτηση του υποστηρίγματος της SSD, βεβαιωθείτε ότι η γλωττίδα που βρίσκεται πάνω στο υποστήριγμα έχει συγκρατείται με ασφάλεια με την γλωττίδα που βρίσκεται πάνω στο στήριγμα παλάμης. ΣΗΜΕΙΩΣΗ: Αν το σύστημα διαθέτει υποστήριγμα SSD, εγκαταστήστε το. 3 Σφίξτε τις βίδες M2 x 3 για να στερεώσετε το υποστήριγμα της SSD. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b μπαταρία κάλυμμα βάσης 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ΣΗΜΕΙΩΣΗ: Στα μοντέλα με μονάδες NVMe SSD, πάνω στην SSD δεν χρειάζεται να τοποθετηθεί θερμική πλάκα, ούτε οι μονάδες SATA SSD χρειάζονται θερμικές πλάκες. Αφαίρεση και εγκατάσταση εξαρτημάτων 17

18 Μονάδα δίσκου στερεάς κατάστασης (SSD) M2. SATA Αφαίρεση μονάδας SATA SSD 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε τη μονάδα SATA SSD: a Αφαιρέστε τη βίδα M2 x 3 που συγκρατεί τη μονάδα SSD [1]. b Σύρετε και ανασηκώστε τη μονάδα SSD για να την αποσυνδέσετε από τον σύνδεσμο [2]. Εγκατάσταση μονάδας SATA SSD 1 Τοποθετήστε την κάρτα SATA SSD μέσα στον σύνδεσμο. 2 Σφίξτε τη βίδα για να στερεώσετε την κάρτα SATA SSD στην πλακέτα συστήματος. 3 Εγκαταστήστε τα εξής εξαρτήματα: a μπαταρία 18 Αφαίρεση και εγκατάσταση εξαρτημάτων

19 b κάλυμμα βάσης 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Ηχείο Αφαίρεση μονάδας ηχείων 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b κάλυμμα βάσης μπαταρία 3 Για να αποδεσμεύσετε τη μονάδα των ηχείων: a Σπρώξτε για να αποσυνδέσετε το καλώδιο των ηχείων από τον σύνδεσμό του στην πλακέτα συστήματος [1]. ΣΗΜΕΙΩΣΗ: Αφαιρέστε το καλώδιο των ηχείων από τον συνδετήρα δρομολόγησης. ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε μια πλαστική σφήνα για να αποδεσμεύσετε το καλώδιο από τον σύνδεσμο. Μην τραβήξετε το καλώδιο γιατί μπορεί να κοπεί. b Βγάλτε το καλώδιο του ηχείου από τα κλιπ δρομολόγησης [2]. c Αφαιρέστε την ταινία που συγκρατεί τα καλώδια του ηχείου στην πλακέτα της επιφάνειας αφής [3]. 4 Για να αφαιρέσετε τη μονάδα των ηχείων: a Αφαιρέστε τις βίδες M2,0x3,0 (4) που συγκρατούν τη μονάδα των ηχείων στον υπολογιστή [1]. b Ανασηκώστε τη μονάδα των ηχείων από τον υπολογιστή [2]. ΣΗΜΕΙΩΣΗ: Αφαιρέστε το καλώδιο των ηχείων από τους συνδετήρες δρομολόγησης. Αφαίρεση και εγκατάσταση εξαρτημάτων 19

20 Εγκατάσταση της μονάδας ηχείων 1 Τοποθετήστε τη μονάδα ηχείων μέσα στις υποδοχές της στον υπολογιστή. 2 Δρομολογήστε το καλώδιο των ηχείων μέσα από τους συνδετήρες συγκράτησης στον υπολογιστή. 3 Συνδέστε το καλώδιο των ηχείων στον σύνδεσμό του στην πλακέτα συστήματος. 4 Εγκαταστήστε τα εξής εξαρτήματα: a μπαταρία b κάλυμμα βάσης 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μπαταρία σε σχήμα νομίσματος Αφαίρεση της μπαταρίας σε σχήμα νομίσματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε : a κάλυμμα βάσης b μπαταρία 3 Για να αφαιρέσετε την μπαταρία σε σχήμα νομίσματος: a Αποσυνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος από τον σύνδεσμό του στην πλακέτα συστήματος [1]. b Ανασηκώστε την μπαταρία για να την αποδεσμεύσετε από την κολλητική ταινία [2]. 20 Αφαίρεση και εγκατάσταση εξαρτημάτων

21 Εγκατάσταση μπαταρίας σε σχήμα νομίσματος 1 Επικολλήστε την μπαταρία σε σχήμα νομίσματος στην υποδοχή της μέσα στον υπολογιστή. 2 Περάστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος μέσα στο κανάλι δρομολόγησης προτού το συνδέσετε. 3 Συνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος στον σύνδεσμό του στην πλακέτα συστήματος. 4 Εγκαταστήστε το : a μπαταρία b κάλυμμα βάσης 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάρτα WWAN Αφαίρεση κάρτας WWAN 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το : a κάλυμμα βάσης b μπαταρία 3 Για να αφαιρέσετε την κάρτα WWAN: a Αφαιρέστε τη βίδα M2,0 x 3,0 που συγκρατεί το μεταλλικό υποστήριγμα στην κάρτα WWAN [1]. ΣΗΜΕΙΩΣΗ: Η κάρτα WWAN εξέρχεται υπό γωνία 15. Αφαίρεση και εγκατάσταση εξαρτημάτων 21

22 b Σηκώστε το μεταλλικό υποστήριγμα που συγκρατεί την κάρτα WWAN [2]. c Αποσυνδέστε τα καλώδια της κάρτας WWAN από τους συνδέσμους τους στην κάρτα WWAN με ένα πλαστικό αιχμηρό αντικείμενο.[3]. d ΣΗΜΕΙΩΣΗ: Πιέστε την κάρτα WWAN και, στη συνέχεια, αποσυνδέστε τα καλώδια από τους συνδέσμους. Σύρετε και ανασηκώστε την κάρτα WWAN από τον σύνδεσμό της στην πλακέτα συστήματος [4]Ανασηκώστε την κάρτα WWAN από τον υπολογιστή. ΣΗΜΕΙΩΣΗ: Φροντίστε να ΜΗΝ ανασηκώσετε την κάρτα WWAN υπό γωνία μεγαλύτερη από 35. Εγκατάσταση κάρτας WWAN 1 Περάστε την κάρτα WWAN μέσα στον σύνδεσμό της στην πλακέτα συστήματος. 2 Συνδέστε τα καλώδια της κάρτας WWAN στους συνδέσμους τους στην κάρτα WWAN. 3 Τοποθετήστε το μεταλλικό υποστήριγμα και σφίξτε τη βίδα M2,0 x 3,0 για να το στερεώσετε στον υπολογιστή. 4 Εγκαταστήστε το : a μπαταρία b κάλυμμα βάσης 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ΣΗΜΕΙΩΣΗ: Ο αριθμός IMEI βρίσκεται και πάνω στην κάρτα WWAN. 22 Αφαίρεση και εγκατάσταση εξαρτημάτων

23 Κάρτα WLAN Αφαίρεση κάρτας WLAN 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το : a b κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε την κάρτα WLAN: a Αφαιρέστε τη βίδα M2,0 x 3,0 που συγκρατεί το μεταλλικό υποστήριγμα στην κάρτα WLAN [1]. b Σηκώστε το μεταλλικό υποστήριγμα [2]. c Αποσυνδέστε τα καλώδια της κάρτας WLAN από τους συνδέσμους τους στην κάρτα WLAN [3]. d Αφαιρέστε την κάρτα WLAN από τον υπολογιστή [4]. ΣΗΜΕΙΩΣΗ: ΜΗΝ τραβήξετε την κάρτα WLAN περισσότερο από 35 για να αποφύγετε τυχόν ζημιά στις ακίδες. Τοποθέτηση κάρτας WLAN 1 Περάστε την κάρτα WLAN μέσα στον σύνδεσμό της στην πλακέτα συστήματος. 2 Συνδέστε τα καλώδια της κάρτας WLAN στους συνδέσμους τους στην κάρτα WLAN. 3 Τοποθετήστε το μεταλλικό υποστήριγμα και σφίξτε τη βίδα M2,0 x 3,0 για να το στερεώσετε στον υπολογιστή. Αφαίρεση και εγκατάσταση εξαρτημάτων 23

24 4 Εγκαταστήστε το.: a b μπαταρία κάλυμμα βάσης 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδες μνήμης Αφαίρεση μονάδας μνήμης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το : a b κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε τη μονάδα μνήμης: a Τραβήξτε τα κλιπ που συγκρατούν τη μονάδα μνήμης τόσο ώστε να τιναχτεί έξω [1]. b Αφαιρέστε τη μονάδα μνήμης από την υποδοχή της επάνω στην πλακέτα συστήματος [2]. ΣΗΜΕΙΩΣΗ: Φροντίστε να ΜΗΝ ανασηκώσετε την κάρτα της μονάδας μνήμης υπό γωνία μεγαλύτερη από Αφαίρεση και εγκατάσταση εξαρτημάτων

25 Εγκατάσταση μονάδας μνήμης 1 Τοποθετήστε τη μονάδα μνήμης μέσα στην υποδοχή της μέχρι να κουμπώσει. 2 Εγκαταστήστε το : a b μπαταρία κάλυμμα βάσης 3 Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ψύκτρας Αφαίρεση της διάταξης της ψύκτρας Η διάταξη ψύκτρας αποτελείται από την ψύκτρα και τον ανεμιστήρα του συστήματος. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε τη διάταξη της ψύκτρας. ΣΗΜΕΙΩΣΗ: Για να προσδιορίσετε τον αριθμό των βιδών, δείτε τη λίστα βιδών a Αφαιρέστε τις βίδες M2 x 5 (6) που συγκρατούν τη διάταξη της ψύκτρας στην πλακέτα συστήματος [2]. ΣΗΜΕΙΩΣΗ: Αφαιρέστε τις βίδες με τη σειρά των αριθμών στην επεξήγηση [1, 2, 3, 4], όπως είναι τυπωμένοι επάνω στη διάταξη της ψύκτρας. b Σηκώστε τη διάταξη της ψύκτρας από την πλακέτα συστήματος [3]. c Αποσυνδέστε το καλώδιο του ανεμιστήρα από την πλακέτα συστήματος [1]. Αφαίρεση και εγκατάσταση εξαρτημάτων 25

26 Εγκατάσταση της διάταξης της ψύκτρας Η διάταξη ψύκτρας αποτελείται από την ψύκτρα και τον ανεμιστήρα του συστήματος. 1 Ευθυγραμμίστε τη διάταξη της ψύκτρας με τις υποδοχές για τις βίδες στην πλακέτα συστήματος και συνδέστε το καλώδιο του ανεμιστήρα στον σύνδεσμό του στην πλακέτα συστήματος. ΣΗΜΕΙΩΣΗ: Φροντίστε πρώτα να συνδέσετε το καλώδιο του ανεμιστήρα στην πλακέτα συστήματος, προτού στερεώσετε τη διάταξη της ψύκτρας επάνω στην πλακέτα συστήματος. 2 Σφίξτε τις βίδες M2 x 5 για να στερεώσετε τον ανεμιστήρα στην πλακέτα συστήματος. ΣΗΜΕΙΩΣΗ: Φροντίστε να συνδέσετε το καλώδιο του ανεμιστήρα, προτού εγκαταστήσετε την ψύκτρα. 3 Εγκαταστήστε τα εξής εξαρτήματα: a b μπαταρία κάλυμμα βάσης 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Θύρα συνδέσμου τροφοδοσίας Αφαίρεση της θύρας του συνδέσμου τροφοδοσίας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το : a b κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε τη θύρα του συνδέσμου τροφοδοσίας: 26 Αφαίρεση και εγκατάσταση εξαρτημάτων

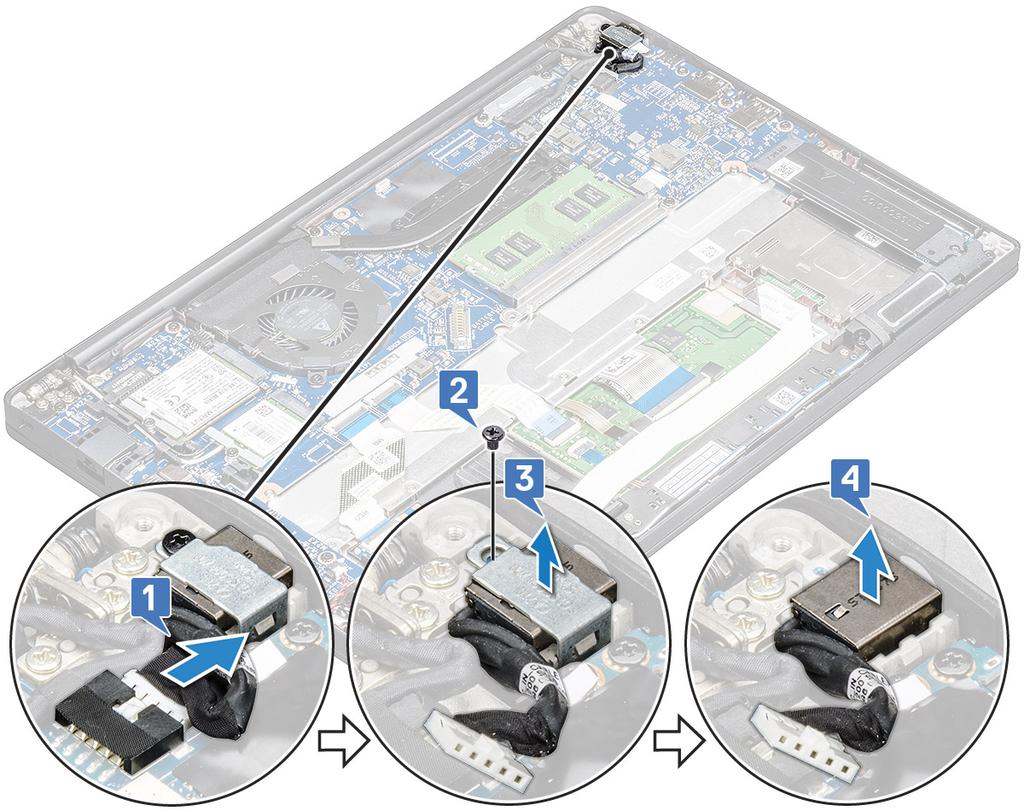

27 a Αποσυνδέστε το καλώδιο της θύρας του συνδέσμου τροφοδοσίας από την πλακέτα συστήματος [1]. ΣΗΜΕΙΩΣΗ: Αφαιρέστε την κολλητική ταινία που καλύπτει τον σύνδεσμο. ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε μια πλαστική σφήνα για να αποδεσμεύσετε το καλώδιο από τον σύνδεσμο. Μην τραβήξετε το καλώδιο γιατί μπορεί να κοπεί b Αφαιρέστε τη βίδα M2,0x3,0 (1) για να αποδεσμεύσετε το μεταλλικό υποστήριγμα που βρίσκεται στη θύρα του συνδέσμου τροφοδοσίας [2]. c Ανασηκώστε το μεταλλικό υποστήριγμα από τον υπολογιστή [3]. d Αφαιρέστε τη θύρα του συνδέσμου τροφοδοσίας από τον υπολογιστή [4]. Εγκατάσταση της θύρας του συνδέσμου τροφοδοσίας 1 Εγκαταστήστε τη θύρα του συνδέσμου τροφοδοσίας μέσα στην υποδοχή της στον υπολογιστή. 2 Τοποθετήστε το μεταλλικό υποστήριγμα επάνω στη θύρα του συνδέσμου τροφοδοσίας. 3 Σφίξτε τη βίδα M2,0x3,0 για να στερεώσετε τη θύρα του συνδέσμου τροφοδοσίας στον υπολογιστή. 4 Συνδέστε το καλώδιο της θύρας του συνδέσμου τροφοδοσίας στον σύνδεσμό του στην πλακέτα συστήματος. 5 Εγκαταστήστε το : a μπαταρία b κάλυμμα βάσης 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση και εγκατάσταση εξαρτημάτων 27

28 Πλακέτα λυχνιών LED Αφαίρεση πλακέτας LED 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε την πλακέτα των λυχνιών LED: a Αποσυνδέστε το καλώδιο των λυχνιών LED από την πλακέτα συστήματος [1]. ΠΡΟΣΟΧΗ: Αποφύγετε να τραβήξετε το καλώδιο, γιατί μπορεί να σπάσει ο σύνδεσμος του καλωδίου. Χρησιμοποιήστε μια σφήνα για να απελευθερώσετε το καλώδιο των λυχνιών LED από τον σύνδεσμό του. b Βγάλτε το καλώδιο των λυχνιών LED από το κανάλι δρομολόγησης [2]. c Αφαιρέστε τη βίδα M2 x 2,5 (1) που συγκρατεί την πλακέτα των λυχνιών LED στον υπολογιστή [3]. d Σηκώστε την πλακέτα των λυχνιών LED από τον υπολογιστή [4]. Εγκατάσταση της πλακέτας λυχνιών LED 1 Περάστε την πλακέτα των λυχνιών LED μέσα στην υποδοχή της στον υπολογιστή. 2 Σφίξτε τη βίδα M2 x 2,5 (1) για να στερεώσετε την πλακέτα λυχνιών LED. 3 Συνδέστε το καλώδιο των λυχνιών LED στην πλακέτα συστήματος. 28 Αφαίρεση και εγκατάσταση εξαρτημάτων

29 4 Εγκαταστήστε τα εξής εξαρτήματα: a b μπαταρία κάλυμμα βάσης 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδα έξυπνων καρτών Αφαίρεση κλωβού έξυπνων καρτών 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c d κάλυμμα βάσης μπαταρία Κάρτα PCIe SSD SATA SSD 3 Για να αποσυνδέσετε το καλώδιο έξυπνων καρτών: a Αποσυνδέστε το καλώδιο έξυπνων καρτών [1]. ΣΗΜΕΙΩΣΗ: Πιέστε απαλά τον σύνδεσμο για να αποφύγετε τυχόν ζημιά στην κεφαλή της έξυπνης κάρτας. b Ανασηκώστε το καλώδιο έξυπνων καρτών που είναι στερεωμένο στη μονάδα touchpad [2]. ΣΗΜΕΙΩΣΗ: Τραβήξτε το απαλά για να το απελευθερώσετε μαζί με την κολλητική ταινία. 4 Για να αφαιρέσετε τον κλωβό έξυπνων καρτών: ΣΗΜΕΙΩΣΗ: Για να προσδιορίσετε τον αριθμό των βιδών, δείτε τη λίστα βιδών a Αφαιρέστε τις βίδες M2 x 3 (2) που συγκρατούν τον κλωβό έξυπνων καρτών στον υπολογιστή [1]. b Σύρετε και ανασηκώστε τον κλωβό έξυπνων καρτών από τον υπολογιστή [2]. Αφαίρεση και εγκατάσταση εξαρτημάτων 29

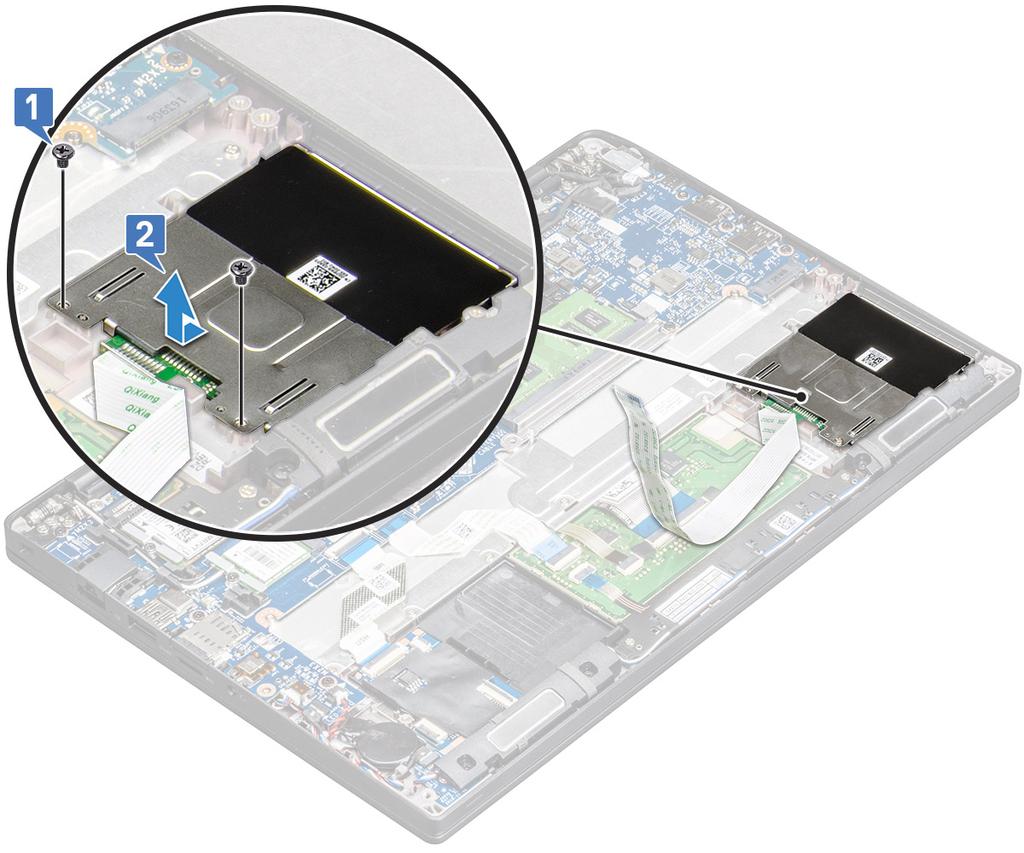

30 Εγκατάσταση του κλωβού έξυπνων καρτών 1 Σύρετε τον κλωβό έξυπνων καρτών μέσα στην υποδοχή για να τον ευθυγραμμίσετε με τις γλωττίδες του υπολογιστή. 2 Σφίξτε τις βίδες M2 x 3 για να στερεώσετε τον κλωβό έξυπνων καρτών στον υπολογιστή. 3 Στερεώστε το καλώδιο έξυπνων καρτών και συνδέστε το στον σύνδεσμό του στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a SATA SSD b Κάρτα PCIe SSD c μπαταρία d κάλυμμα βάσης 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Επιφάνεια αφής Αφαίρεση της πλακέτας κουμπιών του touchpad 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα βάσης b μπαταρία 30 Αφαίρεση και εγκατάσταση εξαρτημάτων

31 3 Για να αποσυνδέσετε το καλώδιο έξυπνων καρτών: a Αποσυνδέστε το καλώδιο έξυπνων καρτών [1]. b Ανασηκώστε το καλώδιο έξυπνων καρτών που είναι επικολλημένο στον υπολογιστή [2] για να αποκαλυφθεί το καλώδιο της πλακέτας κουμπιών του touchpad. c Αφαιρέστε την κολλητική ταινία που συγκρατεί το καλώδιο των ηχείων στο πλαίσιο του touchpad [3]. ΣΗΜΕΙΩΣΗ: Βγάλτε το καλώδιο των ηχείων από τους συνδετήρες δρομολόγησης στα κουμπιά της επιφάνειας αφής. 4 Για να αφαιρέσετε την πλακέτα κουμπιών του touchpad: a Αποσυνδέστε το καλώδιο της πλακέτας κουμπιών του touchpad από την πλακέτα του touchpad [1]. ΣΗΜΕΙΩΣΗ: Το καλώδιο της πλακέτας κουμπιών του touchpad βρίσκεται κάτω από το καλώδιο έξυπνων καρτών. Ανασηκώστε το μάνταλο για να ελευθερώσετε το καλώδιο της πλακέτας των κουμπιών της επιφάνειας αφής. b Αφαιρέστε τις βίδες M2,0 x 2,5 (2) που συγκρατούν την πλακέτα των κουμπιών της επιφάνειας αφής [2]. c Ανασηκώστε την πλακέτα κουμπιών του touchpad και αφαιρέστε την από τον υπολογιστή [3]. Αφαίρεση και εγκατάσταση εξαρτημάτων 31

32 Εγκατάσταση της πλακέτας κουμπιών του touchpad 1 Τοποθετήστε την πλακέτα κουμπιών του touchpad στην υποδοχή, για να ευθυγραμμίσετε τις γλωττίδες με τις εγκοπές στον υπολογιστή. 2 Σφίξτε τις βίδες για να στερεώσετε την πλακέτα κουμπιών του touchpad στον υπολογιστή. 3 Συνδέστε το καλώδιο της πλακέτας κουμπιών του touchpad στον σύνδεσμο στην πλακέτα του touchpad. 4 Επικολλήστε το καλώδιο έξυπνων καρτών και συνδέστε το στον σύνδεσμο στον υπολογιστή 5 Εγκαταστήστε τα εξής εξαρτήματα: a b c ηχείο μπαταρία κάλυμμα βάσης 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Διάταξη οθόνης Αφαίρεση διάταξης οθόνης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα βάσης b μπαταρία 32 Αφαίρεση και εγκατάσταση εξαρτημάτων

33 c d Κάρτα WLAN κάρτα WWAN ΣΗΜΕΙΩΣΗ: Για να προσδιορίσετε τον αριθμό των βιδών, δείτε τη λίστα βιδών. 3 Για να αφαιρέσετε τη διάταξη της οθόνης: a Ελευθερώστε τα καλώδια των καρτών WLAN και WWAN από τα κανάλια δρομολόγησής τους [1]. b Αφαιρέστε τις βίδες M2 x 3 που συγκρατούν το υποστήριγμα edp [2]. c Ανασηκώστε το υποστήριγμα του edp περίβλημα από το καλώδιο edp [3]. d Αποσυνδέστε το καλώδιο edp από τον σύνδεσμό του στην πλακέτα συστήματος [4]. ΣΗΜΕΙΩΣΗ: Στα συστήματα με διαμόρφωση για οθόνη αφής, φροντίστε να αφαιρέσετε το καλώδιο της οθόνης αφής από τον σύνδεσμό του στην πλακέτα συστήματος. e Αφαιρέστε την κολλητική ταινία που συγκρατεί το καλώδιο edp [5]. ΣΗΜΕΙΩΣΗ: Στα συστήματα με διαμόρφωση για οθόνη αφής, θα δείτε ότι τα καλώδια edp και οθόνης αφής είναι στερεωμένα με κολλητική ταινία. f Αποσυνδέστε το καλώδιο από τον σύνδεσμό του στην πλακέτα συστήματος [6]. 4 Για να αφαιρέσετε τη διάταξη της οθόνης: a Ανοίξτε την οθόνη του υπολογιστή και ακουμπήστε τη σε μια επίπεδη επιφάνεια υπό γωνία 180 μοιρών. b Αφαιρέστε τις βίδες M2 x 3,5 (6) που συγκρατούν τον μεντεσέ της οθόνης στη διάταξη της οθόνης [1]. Αφαίρεση και εγκατάσταση εξαρτημάτων 33

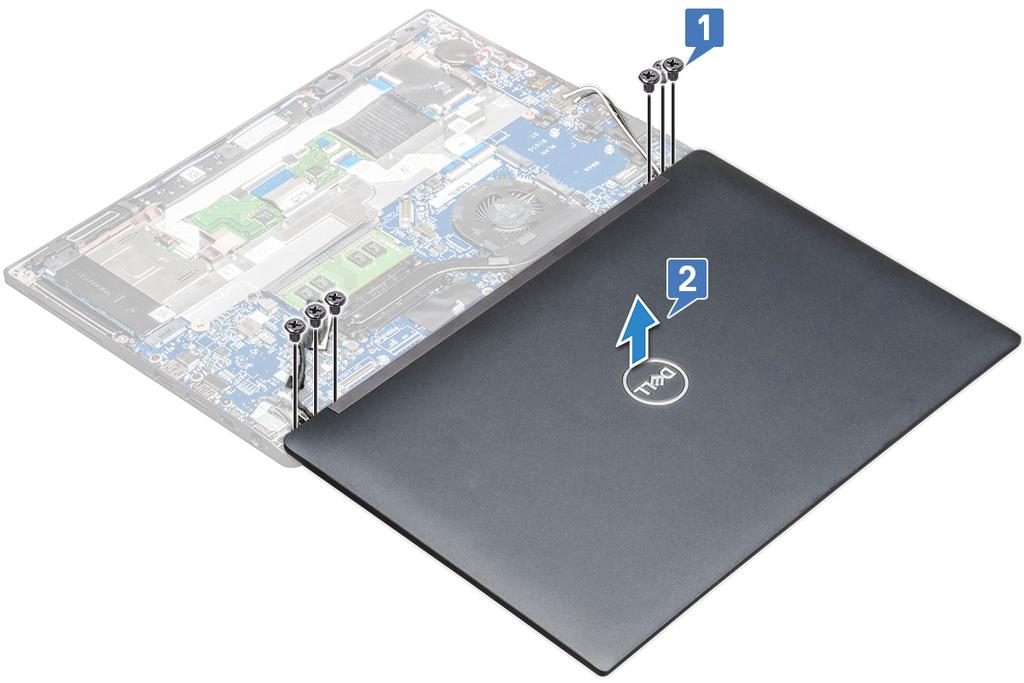

34 c Σηκώστε τη διάταξη της οθόνης από τον υπολογιστή [2]. Εγκατάσταση διάταξης οθόνης 1 Τοποθετήστε τη βάση του υπολογιστή στην επίπεδη επιφάνεια ενός τραπεζιού, κοντά στην άκρη του τραπεζιού. 2 Τοποθετήστε τη διάταξη της οθόνης για να την ευθυγραμμίσετε με τις υποδοχές των μεντεσέδων της οθόνης στο σύστημα. 3 Πιάστε τη διάταξη της οθόνης και σφίξτε τις βίδες M2 x 3,5 για να στερεώσετε τους μεντεσέδες της διάταξης της οθόνης στη μονάδα του συστήματος. 4 Επικολλήστε τις ταινίες για να στερεώσετε το καλώδιο edp (καλώδιο οθόνης). ΣΗΜΕΙΩΣΗ: Στα συστήματα με διαμόρφωση για οθόνη αφής, θα δείτε το καλώδιο της οθόνης αφής. Στερεώστε το με τις ταινίες μαζί με το καλώδιο edp. 5 Συνδέστε το καλώδιο edp στον σύνδεσμό του στην πλακέτα συστήματος. ΣΗΜΕΙΩΣΗ: Στα συστήματα με διαμόρφωση με οθόνη αφής, συνδέστε το καλώδιο της οθόνης αφής στον σύνδεσμό του στην πλακέτα συστήματος. 6 Εγκαταστήστε το μεταλλικό υποστήριγμα του edp πάνω στο καλώδιο edp και σφίξτε τις βίδες M2 x 3. 7 Περάστε τα καλώδια WLAN και WWAN στα κανάλια δρομολόγησης. 8 Εγκαταστήστε τα εξής εξαρτήματα: a b c d Κάρτα WLAN κάρτα WWAN μπαταρία κάλυμμα βάσης 9 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 34 Αφαίρεση και εγκατάσταση εξαρτημάτων

35 Κάλυμμα μεντεσέ οθόνης Αφαίρεση καλύμματος μεντεσέ οθόνης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα βάσης b μπαταρία c Κάρτα WLAN d κάρτα WWAN e διάταξη οθόνης ΣΗΜΕΙΩΣΗ: Για να προσδιορίσετε τον αριθμό των βιδών, δείτε τη λίστα βιδών 3 Πιέστε το κάλυμμα του μεντεσέ της οθόνης προς τα δεξιά. 4 Αφαιρέστε το κάλυμμα του μεντεσέ της οθόνης. Εγκατάσταση καλύμματος μεντεσέ οθόνης 1 Τοποθετήστε το κάλυμμα του μεντεσέ της οθόνης στη διάταξη της οθόνης. 2 Πιέστε το κάλυμμα του μεντεσέ της οθόνης προς τα αριστερά για να το στερεώσετε. Αφαίρεση και εγκατάσταση εξαρτημάτων 35

36 3 Εγκαταστήστε τα εξής εξαρτήματα: a b c d e διάταξη οθόνης Κάρτα WLAN κάρτα WWAN μπαταρία κάλυμμα βάσης 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλακέτα συστήματος Αφαίρεση πλακέτας συστήματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ΣΗΜΕΙΩΣΗ: Εάν ο υπολογιστής σας διαθέτει κάρτα WWAN, τότε είναι υποχρεωτική η αφαίρεση της κενής θήκης κάρτας SIM. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c d e f g h i κάρτα SIM κάλυμμα βάσης μπαταρία μονάδα μνήμης PCle SSD SATA SSD Κάρτα WLAN κάρτα WWAN διάταξη ψύκτρας 1 To identify the screws, see screw list 3 Για να αφαιρέσετε το υποστήριγμα της μονάδας μνήμης: a Αφαιρέστε τη βίδα M2 x 3 (1) που συγκρατεί το υποστήριγμα της μονάδας μνήμης στην πλακέτα συστήματος [1]. ΣΗΜΕΙΩΣΗ: Το υποστήριγμα DDR ESD είναι ένα εξάρτημα που αφαιρείται εκ των προτέρων κατά την αντικατάσταση της πλακέτας συστήματος. Φροντίστε να τοποθετήσετε το υποστήριγμα DDR ESD στη νέα ανταλλακτική πλακέτα συστήματος. b Ανασηκώστε το υποστήριγμα της μονάδας μνήμης και βγάλτε την από την πλακέτα συστήματος [2]. 36 Αφαίρεση και εγκατάσταση εξαρτημάτων

37 4 Για να αποσυνδέσετε το καλώδιο edp: a Βγάλτε τα καλώδια WLAN και WWAN από τα κανάλια δρομολόγησης [1]. b Αφαιρέστε τη βίδα M2 x 3 (2) και ανασηκώστε το υποστήριγμα του καλωδίου edp που το συγκρατεί στην πλακέτα συστήματος [2, 3]. c Αποσυνδέστε τον συνδετήρα που συγκρατεί το καλώδιο στην πλακέτα συστήματος [4]. d Αφαιρέστε την κολλητική ταινία που συγκρατεί το καλώδιο edp [5]. e Αποσυνδέστε το καλώδιο edp από την πλακέτα συστήματος [6]. Αφαίρεση και εγκατάσταση εξαρτημάτων 37

38 5 Αποσυνδέστε τα εξής καλώδια: ΣΗΜΕΙΩΣΗ: Για να αποσυνδέσετε τα καλώδια των ηχείων, της πλακέτας λυχνιών LED, της μπαταρίας σε σχήμα νομίσματος και της θύρας του συνδέσμου τροφοδοσίας, χρησιμοποιήστε μια πλαστική σφήνα για να αποδεσμεύσετε τα καλώδια από τους συνδέσμους. Μην τραβήξετε το καλώδιο γιατί μπορεί να κοπεί a καλώδιο ηχείων [1] b καλώδιο πλακέτας λυχνιών LED [2] c καλώδιο μπαταρίας σε σχήμα νομίσματος [3] d καλώδιο touchpad και καλώδιο πλακέτας USH [4] e θύρα συνδέσμου τροφοδοσίας [5] 38 Αφαίρεση και εγκατάσταση εξαρτημάτων

39 6 Για να αφαιρέσετε την πλακέτα συστήματος: a Αφαιρέστε τις βίδες M2 x 3 (8) που συγκρατούν την πλακέτα συστήματος [1]. ΣΗΜΕΙΩΣΗ: Φροντίστε να αφαιρέσετε το υποστήριγμα της θύρας USB Type-C από την πλακέτα συστήματος. b Σηκώστε την πλακέτα συστήματος και αφαιρέστε την από τον υπολογιστή [2]. Αφαίρεση και εγκατάσταση εξαρτημάτων 39

40 7 Για να αφαιρέσετε τη θύρα USB Type-C από την πλακέτα συστήματος: a Γυρίστε την πλακέτα συστήματος ανάποδα, ξεκολλήστε τις ταινίες και αφαιρέστε τη βίδα που συγκρατεί το υποστήριγμα της θύρας USB Type-C. b Ανασηκώστε τη θύρα USB Type-C και αφαιρέστε την από την πλακέτα συστήματος. Εγκατάσταση πλακέτας συστήματος 1 Τοποθετήστε τη θύρα USB Type-C μαζί με το υποστήριγμα στην υποδοχή της στην πλακέτα συστήματος. 2 Κολλήστε την ταινία για να στερεώσετε το υποστήριγμα της θύρας Type-C. 3 Γυρίστε την πλακέτα συστήματος και σφίξτε τις βίδες M2 x 3 για να στερεώσετε τη θύρα USB Τype-C στην πλακέτα συστήματος. 4 Ευθυγραμμίστε την πλακέτα συστήματος με τις υποδοχές για τις βίδες στον υπολογιστή. 5 Σφίξτε τις βίδες M2 x 3 για να στερεώσετε την πλακέτα συστήματος στον υπολογιστή. 6 Συνδέστε τα καλώδια των ηχείων, του συνδέσμου τροφοδοσίας, της πλακέτας λυχνιών LED, της επιφάνειας αφής και της πλακέτας USH στους συνδέσμους τους στην πλακέτα συστήματος. 7 Συνδέστε το καλώδιο edp στον σύνδεσμό του στην πλακέτα συστήματος. 8 Τοποθετήστε το μεταλλικό υποστήριγμα πάνω από το καλώδιο edp και σφίξτε τις βίδες M2 x 3 για να το στερεώσετε. 9 Αφαιρέστε το μεταλλικό υποστήριγμα από τους συνδέσμους της μονάδας μνήμης της πλακέτας συστήματος που αφαιρέσατε. 10 Τοποθετήστε το μεταλλικό υποστήριγμα πάνω από τους συνδέσμους της μονάδας μνήμης και σφίξτε τις βίδες M2 x 3 για να το στερεώσετε στον υπολογιστή. ΣΗΜΕΙΩΣΗ: Αν ο υπολογιστής σας διαθέτει κάρτα WWAN, η εγκατάσταση δίσκου καρτών SIM είναι υποχρεωτική. 11 Εγκαταστήστε τα εξής εξαρτήματα: a b c μπαταρία σε σχήμα νομίσματος ψύκτρα Κάρτα WLAN 40 Αφαίρεση και εγκατάσταση εξαρτημάτων

41 d e f g h i κάρτα WWAN Κάρτα SSD μονάδα μνήμης ηχείο μπαταρία κάλυμμα βάσης 12 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Διάταξη πληκτρολογίου Αφαίρεση διάταξης πληκτρολογίου ΣΗΜΕΙΩΣΗ: Το πληκτρολόγιο μαζί με τον δίσκο του απαρτίζουν τη διάταξη πληκτρολογίου. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c d e f g h i κάλυμμα βάσης μπαταρία μονάδα μνήμης PCIe SSD SATA SSD Κάρτα WLAN κάρτα WWAN διάταξη ψύκτρας πλακέτα συστήματος 3 Αποσυνδέστε τα καλώδια από το άκρο του στηρίγματος παλάμης: a καλώδια touchpad και πλακέτας USH [1] b καλώδιο οπισθοφωτισμού πληκτρολογίου [2] c καλώδιο πληκτρολογίου [3] Αφαίρεση και εγκατάσταση εξαρτημάτων 41

42 4 Για να αφαιρέσετε τη διάταξη του πληκτρολογίου: ΣΗΜΕΙΩΣΗ: Για να αναγνωρίσετε τις βίδες, δείτε τη λίστα βιδών. a Αφαιρέστε τις βίδες M2 x 2,5 (19) που συγκρατούν το πληκτρολόγιο [1]. b Ανασηκώστε τη διάταξη του πληκτρολογίου και αφαιρέστε την από τον υπολογιστή [2]. 42 Αφαίρεση και εγκατάσταση εξαρτημάτων

43 5 Αφαιρέστε τις βίδες (5) που συγκρατούν το πληκτρολόγιο στο περίβλημα του πληκτρολογίου και ανασηκώστε το πληκτρολόγιο [1,2]. Αφαίρεση και εγκατάσταση εξαρτημάτων 43

44 Εγκατάσταση διάταξης πληκτρολογίου ΣΗΜΕΙΩΣΗ: Το πληκτρολόγιο μαζί με τον δίσκο του απαρτίζουν τη διάταξη πληκτρολογίου. 1 Ευθυγραμμίστε τη διάταξη του πληκτρολογίου με τις υποδοχές για τις βίδες στον υπολογιστή. 2 Σφίξτε τις βίδες M2,0x2,5 που συγκρατούν το πληκτρολόγιο στο περίβλημα. 3 Συνδέστε το καλώδιο του πληκτρολογίου, το καλώδιο οπισθοφωτισμού του πληκτρολογίου το καλώδιο του touchpad, καθώς και το καλώδιο στους συνδέσμους στην πλακέτα κουμπιών του touchpad. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b c d e f g h πλακέτα συστήματος ψύκτρα Κάρτα WLAN κάρτα WWAN Κάρτα SSD μονάδα μνήμης μπαταρία κάλυμμα βάσης 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 44 Αφαίρεση και εγκατάσταση εξαρτημάτων

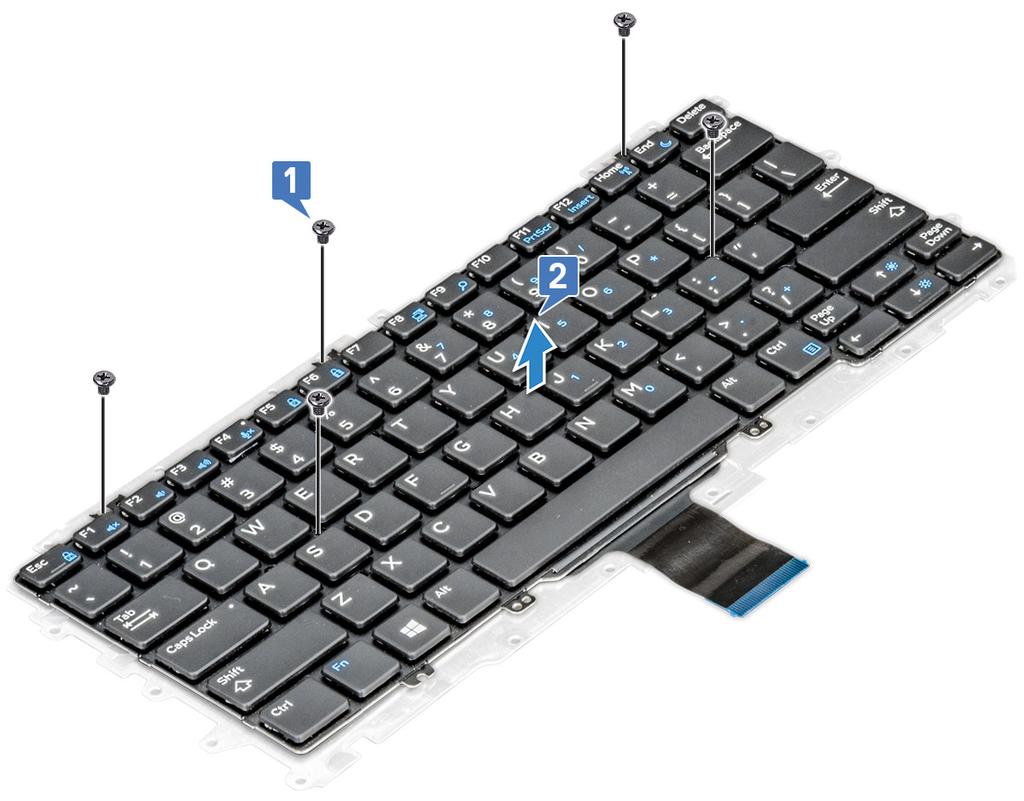

45 Πλέγμα πληκτρολογίου και πληκτρολόγιο Αφαίρεση του πληκτρολογίου από τον δίσκο του πληκτρολογίου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τη διάταξη του πληκτρολογίου 3 Αφαιρέστε τις βίδες M2,0x2,0 που συγκρατούν το πληκτρολόγιο στη διάταξή του πληκτρολογίου [1]. 4 Σηκώστε το πληκτρολόγιο για να το απομακρύνετε από τον δίσκο του [2]. Εγκατάσταση του πληκτρολογίου στον δίσκο του πληκτρολογίου 1 Ευθυγραμμίστε το πληκτρολόγιο με τις υποδοχές για τις βίδες στον δίσκο του. 2 Σφίξτε τις βίδες M2,0x2,0 για να στερεώσετε το πληκτρολόγιο στον δίσκο του πληκτρολογίου. 3 Εγκαταστήστε τη διάταξη του πληκτρολογίου. Αφαίρεση και εγκατάσταση εξαρτημάτων 45

46 Στήριγμα παλάμης Επανατοποθέτηση του στηρίγματος παλάμης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα βάσης b μπαταρία c μονάδα μνήμης d PCIe SSD e Κάρτα WLAN f κάρτα WWAN g θύρα συνδέσμου τροφοδοσίας h διάταξη ψύκτρας i μπαταρία σε σχήμα νομίσματος j ηχείο k διάταξη οθόνης l πλακέτα συστήματος m πληκτρολόγιο Το εξάρτημα που θα μείνει είναι το στήριγμα παλάμης. 3 Επανατοποθετήστε το στήριγμα παλάμης. 4 Εγκαταστήστε τα εξής εξαρτήματα: a πληκτρολόγιο b πλακέτα συστήματος c διάταξη οθόνης 46 Αφαίρεση και εγκατάσταση εξαρτημάτων

47 d ηχείο e μπαταρία σε σχήμα νομίσματος f ψύκτρα g θύρα συνδέσμου τροφοδοσίας h Κάρτα WLAN i κάρτα WWAN j PCIe SSD k μνήμη l μπαταρία m κάλυμμα βάσης 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση και εγκατάσταση εξαρτημάτων 47

48 Τεχνολογία και εξαρτήματα 3 Αυτό το κεφάλαιο περιγράφει την τεχνολογία και τα εξαρτήματα που διαθέτει το σύστημα. Θέματα: Χαρακτηριστικά USB HDMI 1.4 Χαρακτηριστικά USB Το Universal Serial Bus (Ενιαίος σειριακός δίαυλος), ή USB, παρουσιάστηκε το Απλοποίησε σημαντικά τη σύνδεση μεταξύ κεντρικών υπολογιστών και περιφερειακών συσκευών, όπως τα ποντίκια, οι εξωτερικές μονάδες αποθήκευσης και οι εκτυπωτές. Ας ρίξουμε μια γρήγορη ματιά στην εξέλιξη της διεπαφής USB χρησιμοποιώντας ως πηγή αναφοράς τον παρακάτω πίνακα. Πίνακας 2. Εξέλιξη USB Τύπος Ταχύτητα μεταφοράς δεδομένων Κατηγορία Έτος πρώτης κυκλοφορίας USB Mbps Μεγάλη ταχύτητα 2000 USB 3.0 / USB 3.1 1ης γενιάς 5 Gbps Υπερυψηλή ταχύτητα 2010 USB 3.1 Gen 2 10 Gbps Υπερυψηλή ταχύτητα 2013 USB 3.0 / USB 3.1 Gen 1 (SuperSpeed USB) Εδώ και χρόνια, το USB 2.0 έχει καθιερωθεί ως το de facto πρότυπο διεπαφής στον κόσμο των προσωπικών υπολογιστών, καθώς έχουν πωληθεί περίπου 6 δισεκατομμύρια συσκευές, ωστόσο η ανάγκη για μεγαλύτερες ταχύτητες αυξάνεται λόγω του όλο και ταχύτερου υλικού των υπολογιστών και των όλο και μεγαλύτερων απαιτήσεων εύρους ζώνης. Τώρα, το USB 3.0 / USB 3.1 Gen 1 έχει την απάντηση στις ανάγκες των καταναλωτών με μια ταχύτητα θεωρητικά 10πλάσια εκείνης του προκατόχου του. Συνοπτικά, τα χαρακτηριστικά του USB 3.1 Gen 1 είναι τα εξής: Υψηλότερες ταχύτητες μεταφοράς δεδομένων (έως και 5 Gbps) Αυξημένη μέγιστη ισχύς της μπαταρίας και αυξημένη απορρόφηση ρεύματος από τις συσκευές για καλύτερη κάλυψη των αναγκών συσκευών με υψηλή κατανάλωση ισχύος Νέα χαρακτηριστικά διαχείρισης ενέργειας Πλήρως αμφίδρομες μεταφορές δεδομένων και υποστήριξη για νέους τύπους μεταφοράς Συμβατότητα με την προγενέστερη διεπαφή USB 2.0 Νέοι σύνδεσμοι και νέο καλώδιο Τα παρακάτω θέματα καλύπτουν μερικές από τις συχνότερες ερωτήσεις σχετικά με το USB 3.0 / USB 3.1 Gen Τεχνολογία και εξαρτήματα

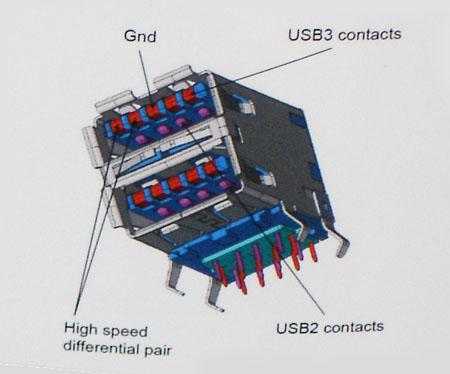

49 Ταχύτητα Η νέα προδιαγραφή USB 3.0 / USB 3.1 Gen 1 καθορίζει 3 λειτουργίες ταχύτητας. Πρόκειται για τις λειτουργίες SuperSpeed, Hi-Speed και Full-Speed. Η νέα λειτουργία SuperSpeed έχει ταχύτητα μεταφοράς δεδομένων 4,8 Gbps. Παρόλο που η προδιαγραφή διατηρεί τις λειτουργίες Hi-Speed και Full-Speed USB, περισσότερο γνωστές ως USB 2.0 και 1.1 αντίστοιχα, η ταχύτητά τους εξακολουθεί να είναι 480 Mbps και 12 Mbps αντίστοιχα και διατηρούνται για να εξασφαλιστεί η συμβατότητα με προηγούμενες εκδόσεις. Το USB 3.0 / USB 3.1 Gen 1 επιτυγχάνει την πολύ υψηλότερη απόδοση με τις παρακάτω τεχνικές αλλαγές: Έχει προστεθεί μια επιπλέον φυσική αρτηρία παράλληλα με την υπάρχουσα αρτηρία USB 2.0 (ανατρέξτε στην παρακάτω εικόνα). Η διεπαφή USB 2.0 είχε τέσσερα σύρματα (τροφοδοσία, γείωση και ένα ζεύγος για διαφορικά δεδομένα). Το USB 3.0 / USB 3.1 Gen 1 προσθέτει άλλα τέσσερα για δύο ζεύγη διαφορικών σημάτων (λήψη και μετάδοση), έχοντας συνολικά οκτώ συνδέσεις στις υποδοχές και την καλωδίωση. Το USB 3.0 / USB 3.1 Gen 1 χρησιμοποιεί την αμφίδρομη διεπαφή δεδομένων, σε αντίθεση με την ημιαμφίδρομη διάταξη του USB 2.0. Το αποτέλεσμα είναι 10πλάσιο θεωρητικό εύρος ζώνης. Σήμερα, με τα βίντεο υψηλής ευκρίνειας, τις συσκευές αποθήκευσης με χωρητικότητα terabyte και τις ψηφιακές φωτογραφικές μηχανές πολλών megapixel, υπάρχουν όλο και μεγαλύτερες απαιτήσεις από τις μεταφορές δεδομένων, επομένως το USB 2.0 μπορεί να μην είναι αρκετά γρήγορο. Επιπλέον, καμία σύνδεση USB 2.0 δεν θα μπορούσε ποτέ να πλησιάσει τη θεωρητική μέγιστη διεκπεραιωτικότητα των 480 Mbps, καθώς στην πράξη οι μεταφορές δεδομένων γίνονται με ταχύτητα περίπου 320 Mbps (40 MB/s). Αντίστοιχα, οι συνδέσεις USB 3.0 / USB 3.1 Gen 1 δεν θα επιτύχουν ποτέ την ταχύτητα των 4,8 Gbps. Στην πράξη, η μέγιστη ταχύτητα θα είναι 400 MB/s με τις επιβαρύνσεις. Επομένως, το USB 3.0 / USB 3.1 Gen 1 είναι 10 φορές ταχύτερο από το USB 2.0. Εφαρμογές Το USB 3.0 / USB 3.1 Gen 1 ανοίγει νέους δρόμους και παρέχει περισσότερες δυνατότητες στις συσκευές για να προσφέρουν μια καλύτερη συνολική εμπειρία. Ενώ ως τώρα το USB βίντεο ήταν μόλις ανεκτό (όσον αφορά τη μέγιστη ανάλυση, το χρόνο καθυστέρησης και τη συμπίεση βίντεο), μπορούμε εύκολα να φανταστούμε ότι με 5πλάσιο έως 10πλάσιο διαθέσιμο εύρος ζώνης οι λύσεις USB βίντεο θα λειτουργούν πολύ καλύτερα. Το DVI μονής σύνδεσης απαιτεί διεκπεραιωτικότητα σχεδόν 2 Gbps. Ενώ τα 480 Mbps ήταν περιοριστικά, τα 5 Gbps επαρκούν και με το παραπάνω. Καθώς υπόσχεται ταχύτητα 4,8 Gbps, το νέο πρότυπο θα βρει εφαρμογή σε ορισμένα προϊόντα που δεν χρησιμοποιούσαν το USB ως τώρα, όπως εξωτερικά συστήματα αποθήκευσης RAID. Παρακάτω παρατίθενται ορισμένα από τα διαθέσιμα προϊόντα με SuperSpeed USB 3.0 / USB 3.1 Gen 1: Εξωτερικοί σκληροί δίσκοι για επιτραπέζιους υπολογιστές USB 3.0 / USB 3.1 Gen 1 Φορητοί σκληροί δίσκοι USB 3.0 / USB 3.1 Gen 1 Σταθμοί σύνδεσης και προσαρμογείς USB 3.0 / USB 3.1 Gen 1 Τεχνολογία και εξαρτήματα 49

50 Μονάδες flash και συσκευές ανάγνωσης USB 3.0 / USB 3.1 Gen 1 Μονάδες δίσκου στερεάς κατάστασης USB 3.0 / USB 3.1 Gen 1 RAID USB 3.0 / USB 3.1 Gen 1 Μονάδες οπτικού δίσκου για πολυμέσα Συσκευές πολυμέσων Δικτύωση Κάρτες προσαρμογέων και διανομείς USB 3.0 / USB 3.1 Gen 1 Συμβατότητα Τα καλά νέα είναι ότι το USB 3.0 / USB 3.1 Gen 1 έχει σχεδιαστεί προσεκτικά από την αρχή για να συνυπάρχει αρμονικά με το USB 2.0. Πρώτα απ' όλα, ενώ το USB 3.0 / USB 3.1 Gen 1 καθορίζει νέες φυσικές συνδέσεις, άρα και νέα καλώδια, για να εκμεταλλευτεί τη δυνατότητα μεγαλύτερης ταχύτητας του νέου πρωτοκόλλου, η ίδια η υποδοχή εξακολουθεί να έχει το ίδιο ορθογώνιο σχήμα, με τις τέσσερις επαφές USB 2.0 στην ίδια ακριβώς θέση. Τα καλώδια USB 3.0 / USB 3.1 Gen 1 έχουν πέντε νέες συνδέσεις για τη μεταφορά δεδομένων λήψης και μετάδοσης ανεξάρτητα και έρχονται σε επαφή μόνο όταν συνδέονται σε μια κατάλληλη σύνδεση SuperSpeed USB. Τα Windows 8/10 θα προσφέρουν εγγενή υποστήριξη για ελεγκτές USB 3.1 Gen 1. Αντιθέτως, οι παλαιότερες εκδόσεις των Windows εξακολουθούν να απαιτούν ξεχωριστά προγράμματα οδήγησης για ελεγκτές USB 3.0 / USB 3.1 Gen 1. Η Microsoft ανακοίνωσε ότι τα Windows 7 θα προσφέρουν υποστήριξη για το USB 3.1 Gen 1, ίσως όχι κατά την πρώτη κυκλοφορία, αλλά σε ένα μεταγενέστερο Service Pack ή μια ενημέρωση. Δεν είναι απίθανο, ύστερα από μια επιτυχημένη ενσωμάτωση της υποστήριξης για το USB 3.0 / USB 3.1 Gen 1 στα Windows 7, η υποστήριξη για το SuperSpeed να περάσει και στα Vista. Η Microsoft το έχει επιβεβαιώσει λέγοντας ότι οι περισσότεροι συνεργάτες της πιστεύουν ότι τα Vista επίσης θα πρέπει να υποστηρίζουν το USB 3.0 / USB 3.1 Gen 1. Thunderbolt μέσω USB Type-C Το Thunderbolt είναι μια διασύνδεση υλικού που συνδυάζει δεδομένα, βίντεο, ήχο και τροφοδοσία σε μια ενιαία σύνδεση. Το Thunderbolt συνδυάζει PCI Express (PCIe) και DisplayPort (DP) σε ένα σειριακό σήμα και, επιπλέον, παρέχει τροφοδοσία DC μέσω ενός μόνο καλωδίου. Τα Thunderbolt 1 και Thunderbolt 2 χρησιμοποιούν τον ίδιο σύνδεσμο [1] με τη θύρα minidp (DisplayPort) για τη σύνδεση με περιφερειακές συσκευές, ενώ το Thunderbolt 3 χρησιμοποιεί έναν σύνδεσμο USB Type-C [2]. Αριθμός 1. Thunderbolt 1 και Thunderbolt 3 1 Thunderbolt 1 και Thunderbolt 2 (μέσω συνδέσμου minidp) 2 Thunderbolt 3 (μέσω συνδέσμου USB Type-C) Thunderbolt 3 μέσω USB Type-C Το Thunderbolt 3 παρέχει διασύνδεση Thunderbolt σε USB Type-C με ταχύτητες μέχρι 40 Gbps, δημιουργώντας μία συμπαγή θύρα που τα κάνει όλα, ενώ προσφέρει την πιο γρήγορη και πιο ευέλικτη σύνδεση σε οποιονδήποτε σταθμό σύνδεσης, οθόνη ή συσκευή 50 Τεχνολογία και εξαρτήματα

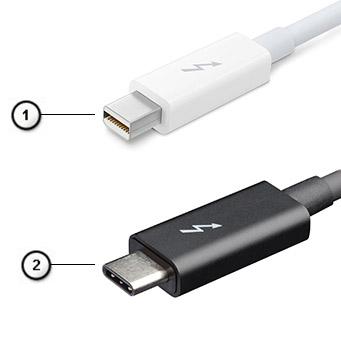

51 δεδομένων, όπως εξωτερικό σκληρό δίσκο. Το Thunderbolt 3 χρησιμοποιεί σύνδεσμο/θύρα USB Type-C για σύνδεση με υποστηριζόμενες περιφερειακές συσκευές. 1 Το Thunderbolt 3 χρησιμοποιεί σύνδεσμο και καλώδια USB Type-C, έχει μικρές διαστάσεις και είναι αντιστρέψιμο. 2 Το Thunderbolt 3 υποστηρίζει ταχύτητες μέχρι 40 Gbps. 3 DisplayPort 1.2 Είναι συμβατό με υπάρχουσες οθόνες, συσκευές και καλώδια DisplayPort 4 Τροφοδοσία μέσω USB - έως 130 W σε υποστηριζόμενους υπολογιστές Βασικά χαρακτηριστικά Thunderbolt 3 μέσω USB Type-C 1 Thunderbolt, USB, DisplayPort και τροφοδοσία USB Type-C σε ένα μόνο καλώδιο (οι λειτουργίες διαφέρουν μεταξύ διαφορετικών προϊόντων) 2 Σύνδεσμος και καλώδια USB Type-C που είναι συμπαγή και αντιστρέψιμα 3 Υποστηρίζει Thunderbolt Networking (*ανάλογα με το προϊόν) 4 Υποστηρίζει οθόνες έως 4K 5 Έως 40 Gbps ΣΗΜΕΙΩΣΗ: Η ταχύτητα μεταφοράς δεδομένων ενδέχεται να διαφέρει μεταξύ των διαφόρων συσκευών. Εικονίδια θύρας Thunderbolt Πίνακας 3. Παραλλαγή εικονιδίων θύρας Thunderbolt Protocol USB Type-A USB Type-C Σημειώσεις Thunderbolt Δεν ισχύει. mdp ή USB Type-C Πλεονεκτήματα της θύρας DisplayPort έναντι της USB Type-C Πλήρης απόδοση ήχου/βίντεο (A/V) DisplayPort (έως 4 K στα 60 Hz) Μετάδοση δεδομένων με ταχύτητα SuperSpeed USB (USB 3.1) Δυνατότητα αντιστροφής του προσανατολισμού του βύσματος και της κατεύθυνσης του καλωδίου Συμβατότητα με τις παλαιότερες θύρες VGA, DVI μέσω προσαρμογέων Υποστηρίζει τη διασύνδεση HDMI 2.0a και είναι συμβατή με τις προηγούμενες εκδόσεις της HDMI 1.4 Το παρόν θέμα εξηγεί τι είναι η διεπαφή HDMI 1.4, ποιες δυνατότητες παρέχει και ποια είναι τα πλεονεκτήματά της. Το HDMI (High-Definition Multimedia Interface) είναι μια υποστηριζόμενη από τον κλάδο, μη συμπιεσμένη, εξολοκλήρου ψηφιακή διεπαφή ήχου/εικόνας. Το HDMI παρέχει μια διεπαφή ανάμεσα σε οποιαδήποτε συμβατή ψηφιακή πηγή ήχου/εικόνας, όπως μια συσκευή αναπαραγωγής DVD ή ένας δέκτης A/V, και μια συμβατή ψηφιακή συσκευή ήχου ή/και εικόνας, όπως μια ψηφιακή τηλεόραση (DTV). Οι εφαρμογές του είναι κυρίως τηλεοράσεις HDMI και συσκευές αναπαραγωγής DVD. Τα κύρια πλεονεκτήματα είναι η μείωση των καλωδίων και η πρόβλεψη προστασίας περιεχομένου. Το HDMI υποστηρίζει τυπική, βελτιωμένη ή υψηλής ευκρίνειας εικόνα, καθώς και ψηφιακό πολυκάναλο ήχο σε ένα καλώδιο. ΣΗΜΕΙΩΣΗ: Η HDMI 1.4 θα παρέχει υποστήριξη ήχου 5,1 καναλιών. Τεχνολογία και εξαρτήματα 51

52 Δυνατότητες του HDMI 1.4 Κανάλι HDMI Ethernet - Προσθέτει δυνατότητα δικτύωσης υψηλής ταχύτητας σε μια ζεύξη HDMI, οπότε ο χρήστης μπορεί να αξιοποιήσει πλήρως τις συσκευές του με ενεργοποιημένη IP χωρίς χωριστό καλώδιο Ethernet. Κανάλι επιστροφής ήχου - Επιτρέπει σε μια τηλεόραση που είναι συνδεδεμένη μέσω HDMI και διαθέτει ενσωματωμένο συντονιστή να πραγματοποιεί αντιρρευματική αποστολή δεδομένων ήχου σε σύστημα περιβάλλοντος ήχου χωρίς να υπάρχει ανάγκη χρήσης χωριστού καλωδίου ήχου. 3Δ - Καθορίζει πρωτόκολλα εισόδου/εξόδου για τα πιο διαδεδομένα μορφότυπα τριδιάστατου βίντεο (3Δ), ανοίγοντας τον δρόμο για παιχνίδια με πραγματικά τριδιάστατη προβολή και άλλες εφαρμογές τριδιάστατης προβολής οικιακού κινηματογράφου. Τύπος περιεχομένου - Πραγματικόχρονη σηματοδοσία τύπων περιεχομένου μεταξύ οθόνης και συσκευών πηγής, όποτε δίνεται στην τηλεόραση η δυνατότητα να βελτιστοποιήσει τις ρυθμίσεις για την εικόνα με βάση τον τύπο του περιεχομένου. Πρόσθετοι χρωματικοί χώροι - Παρέχουν υποστήριξη για πρόσθετα μοντέλα χρωμάτων που χρησιμοποιούνται στην ψηφιακή φωτογραφία και στα γραφικά υπολογιστών. Υποστήριξη 4K - Παρέχει τη δυνατότητα προβολής αναλύσεων βίντεο πολύ πάνω από τις εικονοψηφίδες (pixel), υποστηρίζοντας οθόνες της επόμενης γενιάς που θα συναγωνίζονται τα συστήματα ψηφιακού κινηματογράφου τα οποία χρησιμοποιούνται σε πολλές εμπορικές κινηματογραφικές αίθουσες. Σύνδεσμος micro HDMI - Ένας καινούριος, μικρότερος σύνδεσμος για τηλέφωνα και άλλες φορητές συσκευές, ο οποίος υποστηρίζει αναλύσεις βίντεο έως και εικονοψηφίδων (pixel) Σύστημα σύνδεσης στο αυτοκίνητο - Καινούρια καλώδια και καινούριοι σύνδεσμοι για συστήματα προβολής βίντεο στο αυτοκίνητο, τα οποία είναι σχεδιασμένα για να ικανοποιούν τις αποκλειστικές ανάγκες στο περιβάλλον του αυτοκινήτου παρέχοντας ταυτόχρονα ποιότητα πραγματικά υψηλής ευκρίνειας (HD). Πλεονεκτήματα HDMI Η υψηλής ποιότητας διεπαφή HDMI μεταφέρει ασυμπίεστο ψηφιακό ήχο και βίντεο παρέχοντας την ανώτατη ποιότητα για πεντακάθαρη εικόνα. Η χαμηλού κόστους διεπαφή HDMI παρέχει την ποιότητα και τη λειτουργικότητα μιας ψηφιακής διεπαφής ενώ παράλληλα υποστηρίζει μορφότυπα ασυμπίεστου βίντεο με απλό και οικονομικό τρόπο. Η διασύνδεση ήχου HDMI υποστηρίζει πολλαπλές μορφές ήχου, από τυπικό στερεοφωνικό ήχο έως πολυκάναλο ήχο surround. Η HDMI συνδυάζει βίντεο και πολυκάναλο ήχο μέσω ενός μόνο καλωδίου, ελαχιστοποιώντας το κόστος, την πολυπλοκότητα και το χάος των πολλαπλών καλωδίων που χρησιμοποιούνται αυτή τη στιγμή στα συστήματα A/V. Η HDMI υποστηρίζει την επικοινωνία μεταξύ της πηγής βίντεο (π.χ. μιας συσκευής αναπαραγωγής DVD) και της DTV παρέχοντας τη δυνατότητα μιας νέας λειτουργίας. 52 Τεχνολογία και εξαρτήματα

53 Προδιαγραφές συστήματος Προδιαγραφές συστήματος 4 Δυνατότητα Πλινθιοσύνολο Εύρος αρτηρίας DRAM Flash EPROM Αρτηρία PCIe Προδιαγραφή Intel Kaby Lake U & R (ενσωματωμένο στον επεξεργαστή) 64 bit SPI 128 Mbit 100 MHz Συχνότητα εξωτερικής αρτηρίας DMI GT/s Προδιαγραφές επεξεργαστή Δυνατότητα Τύποι Προδιαγραφή Intel Core i3-7130u (cache 3 MB, έως 2,7 GHz) Intel Core i5-7300u (cache 3 MB, έως 3,5 GHz), vpro Intel Core i5-8250u (cache 6 MB, τετραπύρηνος, 3,4 GHz) Intel Core i5-8350u (cache 6 MB, τετραπύρηνος, 3,6 GHz), vpro Intel Core i7-8650u (cache 8 MB, τετραπύρηνος, 3,9 GHz), vpro Προδιαγραφές μνήμης Δυνατότητα Σύνδεσμος μνήμης Χωρητικότητα μνήμης Τύπος μνήμης Ελάχιστη μνήμη Μέγιστη μνήμη Προδιαγραφή Μία υποδοχή DIMM 4 GB, 8 GB και 16 GB Η μνήμη DDR SDRAM λειτουργεί στα με Intel 7ης γενιάς Η μνήμη DDR SDRAM λειτουργεί στα με Intel 8ης γενιάς 4 GB Έως 16 GB Προδιαγραφές συστήματος 53

54 Προδιαγραφές κάρτας γραφικών Δυνατότητα Τύπος Ελεγκτής UMA Προδιαγραφή Ενσωματωμένη στην πλακέτα συστήματος Intel HD Graphics 620 (GT2) - (Intel Core 7ης γενιάς) Intel UHD Graphics 620 (GT2) - (Intel Core 8ης γενιάς) Υποστήριξη εξωτερικής οθόνης HDMI 1.4 DisplayPort μέσω USB Type-C (προαιρετικά Thunderbolt 3) ΣΗΜΕΙΩΣΗ: Υποστηρίζει μία VGA, DisplayPort, HDMI μέσω του σταθμού σύνδεσης. Προδιαγραφές κάρτας ήχου Δυνατότητα Τύποι Ελεγκτής Μετατροπή στερεοφωνικού σήματος Εσωτερική διεπαφή Εξωτερική διεπαφή Ηχεία Εσωτερικός ενισχυτής ηχείων Προδιαγραφή Ήχος υψηλής ευκρίνειας τεσσάρων καναλιών Realtek ALC bit αναλογικό σε ψηφιακό και ψηφιακό σε αναλογικό Ήχος υψηλής ευκρίνειας Σύνθετος σύνδεσμος εισόδου μικροφώνου, στερεοφωνικών ακουστικών και κεφαλοσυσκευής Δύο 2 W (RMS) ανά κανάλι Κουμπιά ρύθμισης ακουστικής έντασης Πλήκτρα άμεσης πρόσβασης Προδιαγραφές μπαταρίας Δυνατότητα Τύπος Προδιαγραφή Πρισματική μπαταρία λιθίου 3 στοιχείων με ExpressCharge Πρισματική μπαταρία λιθίου 4 στοιχείων με ExpressCharge 42 WΗr (3 στοιχείων): Μήκος Πλάτος Ύψος 200,5 χιλιοστά (7,89 ίντσες) 95,9 χιλιοστά (3,78 ίντσες) 5,7 χιλιοστά (0,22 ίντσες) 54 Προδιαγραφές συστήματος

55 Δυνατότητα Βάρος Τάση Προδιαγραφή 185,0 γραμμάρια (0,41 λίβρες) 11,4 V συνεχούς ρεύματος (DC) 60 WΗr (4 στοιχείων): Μήκος Πλάτος Ύψος Βάρος Τάση Διάρκεια ζωής 238 χιλιοστά (9,37 ίντσες) 95,9 χιλιοστά (3,78 ίντσες) 5,7 χιλιοστά (0,22 ίντσες) 270 γραμμάρια (0,6 λίβρες) 7,6 V συνεχούς ρεύματος (DC) 300 κύκλοι φόρτισης/αποφόρτισης Περιοχή τιμών θερμοκρασίας Κατά τη λειτουργία Εκτός λειτουργίας Φόρτιση: 0 C έως 50 C (32 F έως 158 F) Αποφόρτιση: 0 C έως 70 C (32 F έως 122 F) -20 C έως 65 C (-4 F έως 149 F) Μπαταρία σε σχήμα νομίσματος Μπαταρία λιθίου CR V σε σχήμα νομίσματος Προδιαγραφές προσαρμογέα AC Δυνατότητα Τύπος Προδιαγραφή 7,4 χιλιοστά, κυλινδρικού τύπου, 65 W ή 90 W (65 W E5 για την Ινδία) ΣΗΜΕΙΩΣΗ: Το σύστημα παρέχεται με προσαρμογέα 65 W, ενώ υποστηρίζει επίσης έναν προσαρμογέα 90 W για γρήγορη φόρτιση. Τάση εισόδου Ρεύμα εισόδου μέγιστη τιμή Συχνότητα εισόδου Ρεύμα εξόδου Ονομαστική τάση εξόδου 100 V έως 240 V εναλλασσόμενου ρεύματος (AC) 1,7 A / 1,6 A 50 Hz έως 60 Hz 3,34 A (συνεχές) και 4,62 A (συνεχές) 19,5 V συνεχούς ρεύματος (DC) Βάρος 0,23 κιλά, 0,51 λίβρες (65 W) και 0,32 κιλά, 0,77 λίβρες (90 W) Διαστάσεις 22 x 66 x 106 χιλιοστά (65 W) και 22 x 66 x 130 (90 W) ή 0,87 x 2,60 x 4,17 ίντσες (65 W) και 0,87 x 2,60 x 5,12 ίντσες (90 W) Περιοχή τιμών θερμοκρασίας Κατά τη λειτουργία 0 C έως 40 C (32 F έως 104 F) Προδιαγραφές συστήματος 55

56 Δυνατότητα Περιοχή τιμών θερμοκρασίας Εκτός λειτουργίας Προδιαγραφή 40 C έως 70 C ( 40 F έως 158 F) Προδιαγραφές επιφάνειας αφής Δυνατότητα Ενεργή περιοχή: Άξονας X Άξονας Υ Ανάλυση θέσης X/Y Προδιαγραφή Περιοχή ενεργού αισθητήρα 101,7 χιλιοστά (4,0 ίντσες) 52 χιλιοστά (2,04 ίντσες) X: cpi, Y: 984 cpi Πολλαπλή αφή Διαμορφώσιμες κινήσεις με ένα και πολλά δάχτυλα Προδιαγραφές θυρών και συνδέσμων Δυνατότητα Ήχος Προδιαγραφή Σύνθετος σύνδεσμος εισόδου μικροφώνου, στερεοφωνικών ακουστικών και κεφαλοσυσκευής Ελεγκτής Realtek ALC3246 Μετατροπή στερεοφωνικού σήματος: 24 bit (αναλογικό σε ψηφιακό και ψηφιακό σε αναλογικό) Εσωτερική διεπαφή - κωδικοποιητής ήχου υψηλής ευκρίνειας Εξωτερική διεπαφή - σύνδεσμος γενικής χρήσης με είσοδο μικροφώνου και στερεοφωνική έξοδο ακουστικών/ηχείων Ηχεία: Ισχύς: 2x2 Wrms Εσωτερικός ενισχυτής ηχείων: Δύο Watt ανά κανάλι Εσωτερικό μικρόφωνο: Ψηφιακό μικρόφωνο (διπλό μικρόφωνο με κάμερα) Χωρίς κουμπιά ελέγχου έντασης ήχου Υποστήριξη πλήκτρου άμεσης πρόσβασης στο πληκτρολόγιο Κάρτα γραφικών HDMI 1.4 Προσαρμογέα δικτύου USB Μονάδα ανάγνωσης καρτών μνήμης Μικροκάρτα μονάδας ταυτότητας συνδρομητή (micro usim) Θύρα σύνδεσης Ένας σύνδεσμος RJ-45 Δύο θύρες USB 3.1 Gen 1 Type-C με DisplayPort (προαιρετικά Thunderbolt) Δύο θύρες USB 3.1 Gen 1 (η μία με δυνατότητα PowerShare) Μονάδα ανάγνωσης καρτών microsd 4.0, μία υποδοχή M και μία 2280 Εξωτερικός δίσκος συνδεδεμένος στον μεντεσέ της κάρτας WWAN Σταθμός σύνδεσης Dell Business Dock WD15 (προαιρετικά) 56 Προδιαγραφές συστήματος

57 Δυνατότητα Express Card προσαρμογέας ισχύος AC Προδιαγραφή Σταθμός σύνδεσης Dell Business Thunderbolt Dock TB16 (προαιρετικά) Υποδοχή σφηνοειδούς κλειδαριάς Noble Εξωτερικός σταθμός σύνδεσης USB Type-C Δεν υπάρχει E5 65 W E5 65 W υψηλής αντοχής (μόνο για την Ινδία) E5 90 W E4 65 W HF (χωρίς BFR/PVC) Power Companion 45 W (Dura Ace) Power Companion 65 W (Tesla) (χωρίς ταχεία φόρτιση) Υβριδικό Power Bank και προσαρμογέας (45 W) (μόνο 12 ιντσών, όχι 14/15) (χωρίς ταχεία φόρτιση) Μονάδα ανάγνωσης έξυπνων καρτών Mία (προαιρετικά) Προδιαγραφές επικοινωνίας Χαρακτηριστικ ά Προσαρμογέα δικτύου Wireless (Ασύρματη σύνδεση) Προδιαγραφή Ελεγκτής Intel i219lm Gigabit Ethernet 10/100/1000 Mb/s (RJ-45) Χωρίς επιλογή WLAN Qualcomm QCA61x4A 2x2 AC + Bluetooth 4.1 (χωρίς vpro) Qualcomm QCA6174A XR 2x2 AC + Bluetooth 4.1 (χωρίς vpro) Intel Dual-Band Wireless-AC x2 + Bluetooth 4.2 (χωρίς vpro) Επιλογές φορητής ευρυζωνικής σύνδεσης (προαιρετικά) Επιλογές φορητής ευρυζωνικής σύνδεσης (προαιρετικά) Qualcomm Snapdragon X7 LTE-A (DW5811e) για AT&T Verizon και Sprint. (ΗΠΑ) Qualcomm Snapdragon X7 LTE-A (DW5811e) (EMEA/APJ/ROW) Qualcomm Snapdragon X7 HSPA + (DW5811e) (Κίνα/Ινδονησία/Ινδία) Qualcomm Snapdragon X7 LTE-A (DW5816e) (Ιαπωνία/ANZ/Ινδία/Νότια Κορέα/Ταϊβάν) Προδιαγραφές κάμερας Εύκολη απομακρυσμένη συνεργασία: Πραγματοποιήστε βιντεοδιάσκεψη online με την προαιρετική ενσωματωμένη κάμερα web Η δυνατότητα Windows Hello μπορεί να δραστικοποιηθεί όταν υπάρχει ενσωματωμένη κάμερα υπερύθρων Προδιαγραφές συστήματος 57

58 Πίνακας 4. Προδιαγραφές κάμερας Δυνατότητες κάμερας HD/FHD 13'' FHD 13'' FHD 13'' αφής Τύπος κάμερας HD με σταθερή εστίαση HD με σταθερή εστίαση HD με σταθερή εστίαση Κάμερα υπερύθρων Δ/Ι Ναι Δ/Ι Τύπος αισθητήρα Τεχνολογία αισθητήρων CMOS Τεχνολογία αισθητήρων CMOS Ανάλυση: βίντεο κίνησης Έως x 720 (0,92 MP) Έως x 720 (0,92 MP) Ανάλυση: Ακίνητη εικόνα Έως x 720 (0,92 MP) Έως x 720 (0,92 MP) Ρυθμός απεικόνισης Έως και 30 καρέ ανά δευτερόλεπτο Έως και 30 καρέ ανά δευτερόλεπτο Οθόνη Τεχνολογία αισθητήρων CMOS Έως x 720 (0,92 MP) Έως x 720 (0,92 MP) Έως και 30 καρέ ανά δευτερόλεπτο Πίνακας " (16:9), αντιθαμβωτική, FHD, χωρίς λειτουργία αφής, WLED 300 nit edp 1.3 WVA Δυνατότητα Τύπος Φωτεινότητα (τυπική) Διαστάσεις (ενεργή περιοχή) Προδιαγραφή Πλήρους υψηλής ευκρίνειας (FHD), αντιθαμβωτική 300 nit Ύψος: 165,08 χιλιοστά Πλάτος: 293,47 χιλιοστά Διαγώνιος: 13,3" Native Resolution (Εγγενής ανάλυση) x Megapixel 2,07 Εικονοψηφίδες (pixel) ανά ίντσα (PPI) 166 Λόγος αντίθεσης (ελάχιστος) 600:1 Χρόνος απόκρισης (μέγιστος) Ρυθμός ανανέωσης Γωνία θέασης, οριζόντια Γωνία θέασης, κατακόρυφα Βήμα εικονοψηφίδων (pixel) Κατανάλωση ενέργειας (μέγιστη) Παραλλαγές καλύμματος πίσω πλευράς 35 ms άνοδος/κάθοδος 60 Hz +/- 80 μοίρες +/- 80 μοίρες 0,153 χιλιοστά 4,6 W Από κράμα μαγνησίου / κράμα μαγνησίου με στενό περίγραμμα, με WLAN ή/και WWAN και κάμερα HD/υπερύθρων με μικρόφωνο Πίνακας " (16:9) AG FHD αφής WLED 300 nit edp 1.3 WVA Δυνατότητα Τύπος Φωτεινότητα (τυπική) Προδιαγραφή FHD αντικηλιδωτική 300 nit 58 Προδιαγραφές συστήματος

59 Διαστάσεις (ενεργή περιοχή) Ύψος:165,08 χιλιοστά Πλάτος: 293,47 χιλιοστά Διαγώνιος: 13,3" Native Resolution (Εγγενής ανάλυση) x Megapixel 2,07 Εικονοψηφίδες (pixel) ανά ίντσα (PPI) 166 Λόγος αντίθεσης (ελάχιστος) 600:1 Χρόνος απόκρισης (μέγιστος) Ρυθμός ανανέωσης Γωνία θέασης, οριζόντια Γωνία θέασης, κατακόρυφα Βήμα εικονοψηφίδων (pixel) Κατανάλωση ενέργειας (μέγιστη) Παραλλαγές καλύμματος πίσω πλευράς Διαστάσεις και βάρος 35 ms άνοδος/κάθοδος 60 Hz +/- 80 μοίρες +/- 80 μοίρες 0,153 χιλιοστά 5,2 W Από κράμα μαγνησίου ή από ανθρακονήματα με στενό περίγραμμα, με WLAN ή/και WWAN και κάμερα HD/υπερύθρων με μικρόφωνο Πίνακας 7. Διαστάσεις Διαστάσεις Ίντσες Χιλιοστά Πλάτος 12,00 304,80 Βάθος 8,19 207,95 Ύψος (μπροστά, πλήρες) για οθόνη FHD χωρίς δυνατότητα αφής και FHD με δυνατότητα αφής Ύψος (πίσω, πλήρες) για όλες τις διαμορφώσεις 0,64 16,33 0,66 16,86 Πίνακας 8. Βάρος Ελάχιστο βάρος Λίβρες Κιλά 2,59 1,17 Προδιαγραφές περιβάλλοντος Θερμοκρασία Κατά τη λειτουργία Αποθήκευση Προδιαγραφές 0 C έως 35 C (32 F έως 95 F) -40 C έως 65 C (-40 F έως 149 F) Προδιαγραφές συστήματος 59

60 Σχετική υγρασία μέγιστη Κατά τη λειτουργία Αποθήκευση Υψόμετρο μέγιστο Κατά τη λειτουργία Προδιαγραφές 10% έως 90% (χωρίς συμπύκνωση) 5% έως 95% (χωρίς συμπύκνωση) Προδιαγραφές 0 έως μ. (0 έως πόδια) Αποθήκευση 0 έως μ. 60 Προδιαγραφές συστήματος

61 5 Ρύθμιση συστήματος Η Ρύθμιση συστήματος σάς επιτρέπει να διαχειρίζεστε το υλικό του tablet και να καθορίζετε επιλογές επιπέδου BIOS. Από τη Ρύθμιση συστήματος, μπορείτε να πραγματοποιήσετε τα ακόλουθα: Αλλαγή των ρυθμίσεων NVRAM μετά την προσθαφαίρεση υλισμικού Προβολή της διάρθρωσης του υλισμικού του συστήματος Δραστικοποίηση ή αδρανοποίηση των ενσωματωμένων συσκευών Καθορισμό κατωφλίων επιδόσεων και διαχείρισης ενέργειας Διαχείριση της ασφάλειας του υπολογιστή σας Θέματα: Μενού εκκίνησης Επιλογές στο πρόγραμμα ρύθμισης του συστήματος Μενού εκκίνησης Πατήστε το πλήκτρο <F12> όταν εμφανιστεί το λογότυπο της Dell για να ανοίξει το μενού εκκίνησης μίας φοράς με τη λίστα των έγκυρων συσκευών εκκίνησης για το σύστημα. Το μενού περιλαμβάνει επίσης τις επιλογές Diagnostics (Διαγνωστικός έλεγχος) και BIOS Setup (Ρύθμιση BIOS). Οι συσκευές που αναφέρονται στο μενού εκκίνησης εξαρτώνται από τις συσκευές με δυνατότητα εκκίνησης στο σύστημα. Το μενού αυτό είναι χρήσιμο όταν προσπαθείτε να εκκινήσετε μια συγκεκριμένη συσκευή ή να εμφανίσετε τον διαγνωστικό έλεγχο του συστήματος. Με τη χρήση του μενού εκκίνησης δεν γίνονται αλλαγές στη σειρά εκκίνησης που είναι αποθηκευμένη στο BIOS. Υπάρχουν οι εξής επιλογές: Legacy Boot (Εκκίνηση παλαιού τύπου): Internal HDD (Εσωτερικός σκληρός δίσκος) Integrated NIC (Ενσωματωμένη κάρτα NIC) UEFI Boot (Εκκίνηση UEFI): Windows Boot Manager (Διαχείριση εκκίνησης των Windows) Other Options (Άλλες επιλογές): BIOS Setup (Ρύθμιση BIOS) BIOS Flash Update (Ενημέρωση για αναβάθμιση του BIOS) Διαγνωστικά Change Boot Mode Settings (Αλλαγή ρυθμίσεων τρόπου εκκίνησης) Πλήκτρα πλοήγησης ΣΗΜΕΙΩΣΗ: Για τις περισσότερες από τις επιλογές στο πρόγραμμα System Setup (Ρύθμιση συστήματος), οι αλλαγές που κάνετε καταγράφονται αλλά δεν τίθενται σε ισχύ αν δεν γίνει επανεκκίνηση του συστήματος. Πλήκτρα Βέλος προς τα επάνω Πλοήγηση Σας μεταφέρει στο προηγούμενο πεδίο. Ρύθμιση συστήματος 61

62 Πλήκτρα Βέλος προς τα κάτω Enter Πλήκτρο διαστήματος Tab Πλοήγηση Σας μεταφέρει στο επόμενο πεδίο. Σας επιτρέπει να επιλέξετε τιμή στο επιλεγμένο πεδίο (αν ισχύει κατά περίσταση) ή να ακολουθήσετε τον σύνδεσμο που θα βρείτε στο πεδίο. Αναπτύσσει ή συμπτύσσει μια αναπτυσσόμενη λίστα, αν ισχύει κατά περίσταση. Σας μεταφέρει στην επόμενη περιοχή εστίασης. ΣΗΜΕΙΩΣΗ: Μόνο για το τυπικό πρόγραμμα περιήγησης σε γραφικά. Esc Πηγαίνει στην προηγούμενη σελίδα μέχρι να εμφανιστεί η κύρια οθόνη. Με το πάτημα που πλήκτρου Esc στην κύρια οθόνη, εμφανίζεται ένα μήνυμα που σας ζητά να αποθηκεύσετε τυχόν μη αποθηκευμένες αλλαγές και γίνεται επανεκκίνηση του συστήματος. Επιλογές στο πρόγραμμα ρύθμισης του συστήματος ΣΗΜΕΙΩΣΗ: Ανάλογα με το tablet και τις εγκατεστημένες συσκευές του, ενδέχεται να μην εμφανίζονται τα στοιχεία που παρατίθενται στην ενότητα αυτή. Επιλογές οθόνης General (Γενικά) Στην ενότητα αυτή παρατίθενται οι κύριες δυνατότητες του υλισμικού του υπολογιστή σας. Επιλογή System Information (Πληροφορίες συστήματος) Battery Information Περιγραφή System Information (Πληροφορίες συστήματος): Παρουσιάζονται τα στοιχεία BIOS Version (Έκδοση BIOS), Service Tag (Ετικέτα εξυπηρέτησης), Asset Tag (Ετικέτα περιουσιακού στοιχείου), Ownership Tag (Ετικέτα κατόχου), Ownership Date (Ημερομηνία απόκτησης), Manufacture Date (Ημερομηνία κατασκευής) και Express Service Code (Κωδικός ταχείας εξυπηρέτησης). Memory Information (Πληροφορίες για τη μνήμη): Παρουσιάζει τα στοιχεία Memory Installed (Εγκατεστημένη μνήμη), Memory Available (Διαθέσιμη μνήμη), Memory Speed (Ταχύτητα μνήμης), Memory Channels Mode (Λειτουργία καναλιών μνήμης), Memory Technology (Τεχνολογία μνήμης), DIMM A Size (Μέγεθος DIMM A) και DIMM B Size (Μέγεθος DIMM B). Processor Information (Πληροφορίες για τον επεξεργαστή): Παρουσιάζει τα στοιχεία Processor Type (Τύπος επεξεργαστή), Core Count (Αριθμός πυρήνων), Processor ID (Αναγνωριστικό επεξεργαστή), Current Clock Speed (Τρέχουσα ταχύτητα ρολογιού), Minimum Clock Speed (Ελάχιστη ταχύτητα ρολογιού), Maximum Clock Speed (Μέγιστη ταχύτητα ρολογιού), Processor L2 Cache (Κρυφή μνήμη επεξεργαστή στάθμης 2), Processor L3 Cache (Κρυφή μνήμη επεξεργαστή στάθμης 3), HT Capable (Δυνατότητα HT) και 64-Bit technology (Τεχνολογία 64 bit). Device Information (Πληροφορίες συσκευών): Παρουσιάζει τα στοιχεία Primary Hard Drive (Πρωτεύων σκληρός δίσκος), MiniCard Device (Συσκευή μίνι κάρτας), ODD Device (Συσκευή μονάδας οπτικού δίσκου), Dock esata Device (Συσκευή esata σταθμού σύνδεσης), LOM MAC Address (Διεύθυνση LOM MAC), Video Controller (Ελεγκτής γραφικών), Video BIOS Version (Έκδοση BIOS βίντεο), Video Memory (Μνήμη βίντεο), Panel Type (Τύπος πλαισίου), Native Resolution (Εγγενής ανάλυση), Audio Controller (Ελεγκτής ήχου), Modem Controller (Ελεγκτής μόντεμ), Wi-Fi Device (Συσκευή Wi-Fi), WiGig Device (Συσκευή WiGig), Cellular Device (Κυψελοειδής συσκευή), Bluetooth Device (Συσκευή Bluetooth). Παρουσιάζονται η κατάσταση της μπαταρίας και ο τύπος του προσαρμογέα ισχύος AC που είναι συνδεδεμένος στον υπολογιστή. 62 Ρύθμιση συστήματος

63 Επιλογή Boot Sequence (Ακολουθία εκκίνησης) Περιγραφή Boot Sequence (Ακολουθία εκκίνησης) Σας επιτρέπει να αλλάξετε τη σειρά με την οποία ο υπολογιστής επιχειρεί να βρει λειτουργικό σύστημα. Υπάρχουν οι εξής επιλογές: Windows Boot Manager (Διαχείριση εκκίνησης των Windows) Από προεπιλογή, αυτές οι επιλογές είναι δραστικοποιημένες. Boot List Options Σας επιτρέπει να αλλάξετε την επιλογή της λίστας εκκίνησης: Legacy (παλαιού τύπου) UEFI (Προεπιλεγμένη ρύθμιση) Advanced Boot Options Σας επιτρέπει να φορτώσετε τα προαιρετικά ROM παλαιού τύπου. Από προεπιλογή, όλες οι επιλογές είναι αδρανοποιημένες. Enable Legacy Option ROMs (Δραστικοποίηση προαιρετικών ROM παλαιού τύπου) Enable Attempt Legacy Boot (Δραστικοποίηση απόπειρας εκκίνησης παλαιού τύπου) Επιλογές UEFI Boot Path Security Σας επιτρέπουν να ελέγχετε αν το σύστημα θα ζητά από τον χρήστη να εισαγάγει τον κωδικό πρόσβασης διαχειριστή όταν ένας χρήστης επιλέγει μια διαδρομή εκκίνησης UEFI από το μενού εκκίνησης F12. Always, Except Internal HDD (Πάντα, εκτός από τον εσωτερικό σκληρό δίσκο). Δραστικοποιημένη από προεπιλογή. Always (Πάντα) Never (Ποτέ) ΣΗΜΕΙΩΣΗ: Αυτές οι επιλογές δεν έχουν κανένα αποτέλεσμα, αν δεν έχει οριστεί κωδικός πρόσβασης διαχειριστή στις ρυθμίσεις του BIOS. Date/Time Σας επιτρέπει να αλλάξετε την ημερομηνία και την ώρα. Επιλογές οθόνης Video (Βίντεο) Επιλογή LCD Brightness Περιγραφή Σας επιτρέπει να καθορίσετε τη φωτεινότητα της οθόνης ανάλογα με την πηγή ισχύος (On Battery (Με μπαταρία) και On AC (Με εναλλασσόμενο ρεύμα)). ΣΗΜΕΙΩΣΗ: Η ρύθμιση για το βίντεο θα είναι ορατή μόνο όταν στο σύστημα υπάρχει εγκατεστημένη κάρτα γραφικών. Επιλογές οθόνης Security (Ασφάλεια) Επιλογή Admin Password Περιγραφή Σας επιτρέπει να καθορίσετε, να αλλάξετε ή να διαγράψετε τον κωδικό πρόσβασης διαχειριστή (admin). ΣΗΜΕΙΩΣΗ: Πρέπει να καθορίσετε τον κωδικό πρόσβασης του διαχειριστή πριν από τον κωδικό πρόσβασης στο σύστημα ή στον σκληρό δίσκο. Αν διαγράψετε τον κωδικό πρόσβασης διαχειριστή, αυτόματα διαγράφεται και ο κωδικός πρόσβασης συστήματος και σκληρού δίσκου. ΣΗΜΕΙΩΣΗ: Οι αλλαγές στον κωδικό πρόσβασης εφαρμόζονται αμέσως. Ρύθμιση συστήματος 63

64 Επιλογή Περιγραφή Με βάση την προεπιλεγμένη ρύθμιση δεν θα έχει καθοριστεί κάποιος κωδικός πρόσβασης στη μονάδα δίσκου. System Password Σας επιτρέπει να καθορίσετε, να αλλάξετε ή να διαγράψετε τον κωδικό πρόσβασης στο σύστημα. ΣΗΜΕΙΩΣΗ: Οι αλλαγές στον κωδικό πρόσβασης εφαρμόζονται αμέσως. Με βάση την προεπιλεγμένη ρύθμιση δεν θα έχει καθοριστεί κάποιος κωδικός πρόσβασης στη μονάδα δίσκου. M.2 SATA SSD-2 Password (Κωδικός πρόσβασης M.2 SATA SSD-2) Σας επιτρέπει να καθορίσετε, να αλλάξετε ή να διαγράψετε τον κωδικό πρόσβασης στη μονάδα δίσκου στερεάς κατάστασης (SSD) M.2 SATA του συστήματος. ΣΗΜΕΙΩΣΗ: Οι αλλαγές στον κωδικό πρόσβασης εφαρμόζονται αμέσως. Με βάση την προεπιλεγμένη ρύθμιση δεν θα έχει καθοριστεί κάποιος κωδικός πρόσβασης στη μονάδα δίσκου. Strong Password Σας επιτρέπει να επιβάλετε την επιλογή που απαιτεί πάντα ισχυρούς κωδικούς πρόσβασης. Προεπιλεγμένη ρύθμιση: Δεν είναι επιλεγμένη η δυνατότητα Enable Strong Password (Δραστικοποίηση ισχυρού κωδικού πρόσβασης). ΣΗΜΕΙΩΣΗ: Αν είναι δραστικοποιημένη η διεπαφή χρήστη, τότε ο κωδικός πρόσβασης διαχειριστή και ο κωδικός πρόσβασης στο σύστημα πρέπει να περιέχουν τουλάχιστον έναν κεφαλαίο χαρακτήρα, έναν πεζό χαρακτήρα και συνολικά 8 χαρακτήρες. Password Configuration Password Bypass Σας επιτρέπει να καθορίσετε το ελάχιστο και το μέγιστο μήκος του κωδικού πρόσβασης διαχειριστή και του κωδικού πρόσβασης στο σύστημα. Επιτρέπει την αδρανοποίηση ή τη δραστικοποίηση του δικαιώματος παράκαμψης των κωδικών πρόσβασης συστήματος και εσωτερικού σκληρού δίσκου, όταν αυτοί οι κωδικοί έχουν οριστεί. Υπάρχουν οι εξής επιλογές: Disabled (Αδρανοποιημένη επιλογή). Προεπιλεγμένη ρύθμιση. Reboot bypass (Παράβλεψη επανεκκίνησης) Password Change Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την άδεια για παράβλεψη του κωδικού πρόσβασης στο σύστημα και στον εσωτερικό σκληρό δίσκο όταν έχει καθοριστεί κωδικός πρόσβασης διαχειριστή. Allow Non-Admin Password Changes (Να επιτρέπονται οι αλλαγές σε κωδικούς πρόσβασης χωρίς κωδικό πρόσβασης διαχειριστή) Προεπιλεγμένη ρύθμιση. Non-Admin Setup Changes UEFI Capsule Firmware Updates Σας επιτρέπει να καθορίσετε αν επιτρέπονται αλλαγές στις επιλογές ρύθμισης όταν έχει οριστεί κωδικός πρόσβασης διαχειριστή. Αν αδρανοποιηθεί, οι επιλογές ρύθμισης κλειδώνονται από τον κωδικό πρόσβασης. Η επιλογή αυτή σας δίνει τη δυνατότητα να ελέγχετε αν το συγκεκριμένο σύστημα επιτρέπει τις ενημερώσεις του BIOS μέσω πακέτων ενημέρωσης με κάψουλες UEFI. Enable UEFI Capsule Firmware Updates (Δραστικοποίηση ενημερώσεων υλικολογισμικού με κάψουλες UEFI) Προεπιλεγμένη ρύθμιση. ΣΗΜΕΙΩΣΗ: Αν αδρανοποιήσετε την επιλογή αυτή, θα απαγορευτούν οι ενημερώσεις του BIOS από υπηρεσίες όπως η Microsoft Windows Update και η Linux Vendor Firmware Service (LVFS). TPM 2.0 Security Σας επιτρέπει να δραστικοποιήσετε τη μονάδα αξιόπιστης πλατφόρμας (Trusted Platform Module (TPM)) κατά τη διαδικασία POST. 64 Ρύθμιση συστήματος

65 Επιλογή Περιγραφή Μπορείτε να ορίσετε αν το λειτουργικό σύστημα θα βλέπει τη μονάδα αξιόπιστης πλατφόρμας (Trusted Platform Module - TPM). Υπάρχει η εξής επιλογή: TPM on (TPM ενεργή) Προεπιλεγμένη ρύθμιση. Clear (Διαγραφή) PPI Bypass for Enable Commands (Παράκαμψη PPI για εντολές δραστικοποίησης) Προεπιλεγμένη ρύθμιση. Attestation Enable (Δραστικοποίηση επιβεβαίωσης). Προεπιλεγμένη ρύθμιση. PPI Bypass for Disable Commands (Παράκαμψη PPI για εντολές αδρανοποίησης) Key Storage Enable (Δραστικοποίηση αποθήκευσης κλειδιών). Προεπιλεγμένη ρύθμιση. SHA-256. Προεπιλεγμένη ρύθμιση. ΠΡΟΣΟΧΗ: Σε ό,τι αφορά την αναβάθμιση/υποβάθμιση της μονάδας TPM, συνιστάται να ολοκληρώσετε τη διαδικασία με τον υπολογιστή συνδεδεμένο σε τροφοδοσία AC μέσω προσαρμογέα ισχύος AC. Αν προχωρήσετε στη διαδικασία αναβάθμισης/υποβάθμισης χωρίς να έχετε συνδέσει τον προσαρμογέα ισχύος AC, μπορεί να προκληθεί βλάβη στον υπολογιστή ή στο σκληρό δίσκο. ΣΗΜΕΙΩΣΗ: Αν αδρανοποιήσετε την επιλογή αυτή, δεν αλλάζουν όσες ρυθμίσεις έχετε κάνει στην TPM ούτε διαγράφονται ή αλλάζουν οι πληροφορίες ή τα κλειδιά που μπορεί να έχετε αποθηκεύσει στην TPM. Οι αλλαγές στη ρύθμιση αυτή εφαρμόζονται αμέσως. Computrace (R) Επιτρέπει τη δραστικοποίηση ή την αδρανοποίηση του προαιρετικού λογισμικού Computrace Service της Absolute Software. Υπάρχουν οι εξής επιλογές: Deactivate (Απενεργοποίηση) Disable (Αδρανοποίηση) Activate (Ενεργοποίηση) ΣΗΜΕΙΩΣΗ: Οι επιλογές Activate (Ενεργοποίηση) και Disable (Αδρανοποίηση) θα ενεργοποιήσουν ή αδρανοποιήσουν μόνιμα τη δυνατότητα και δεν θα επιτραπούν περαιτέρω αλλαγές. Προεπιλεγμένη ρύθμιση: Activate (Ενεργοποίηση) OROM Keyboard Access Σας επιτρέπει να καθορίσετε μια επιλογή για είσοδο στις οθόνες Option ROM Configuration (Διαμόρφωση προαιρετικής ROM) χρησιμοποιώντας πλήκτρα πρόσβασης κατά την εκκίνηση. Υπάρχουν οι εξής επιλογές: Enabled (Δραστικοποιημένη επιλογή). Προεπιλεγμένη ρύθμιση. One Time Enable (Δραστικοποίηση για μία φορά) Αδρανοποιημένο Προεπιλεγμένη ρύθμιση: Enable (Δραστικοποίηση) Admin Setup Lockout Σας επιτρέπει να απαγορεύσετε στους χρήστες την είσοδο στο πρόγραμμα ρύθμισης του συστήματος όταν έχει καθοριστεί κωδικός πρόσβασης διαχειριστή. Enable Admin Setup Lockout (Δραστικοποίηση κλειδώματος ρύθμισης συστήματος από τον διαχειριστή) Μη προεπιλεγμένη ρύθμιση. Master Password Lockout Σας επιτρέπει να απαγορεύσετε στους χρήστες την είσοδο στο πρόγραμμα ρύθμισης του συστήματος όταν έχει καθοριστεί κύριος κωδικός πρόσβασης. Για να αλλάξετε τη ρύθμιση, πρέπει να διαγράψετε τους κωδικούς πρόσβασης για τον σκληρό δίσκο. Enable Admin Setup Lockout (Δραστικοποίηση κλειδώματος ρύθμισης συστήματος από τον διαχειριστή) - Μη προεπιλεγμένη ρύθμιση. Ρύθμιση συστήματος 65

66 Επιλογή SMM Security Mitigation Περιγραφή Η επιλογή αυτή σάς επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε πρόσθετες προστασίες UEFI SMM Security Mitigation. Το λειτουργικό σύστημα μπορεί να χρησιμοποιήσει τη δυνατότητα αυτή για την προστασία του ασφαλούς περιβάλλοντος που δημιουργείται από την ασφάλεια που βασίζεται στην εικονικοποίηση. SMM Security Mitigation (Περιορισμός ασφαλείας SMM) Η επιλογή αυτή είναι αδρανοποιημένη από προεπιλογή. Secure Boot (Ασφαλής εκκίνηση) Επιλογή Secure Boot Enable Περιγραφή Η επιλογή αυτή δραστικοποιεί ή αδρανοποιεί τη δυνατότητα Secure Boot (Ασφαλής εκκίνηση). Αδρανοποιημένο Enabled (Δραστικοποιημένη επιλογή) Προεπιλεγμένη ρύθμιση: Enabled (Δραστικοποιημένη επιλογή). Expert Key Management Custom Mode Key Management Σας επιτρέπει να χειρίζεστε τις βάσεις δεδομένων κλειδιών ασφαλείας μόνο αν το σύστημα βρίσκεται σε προσαρμοσμένη λειτουργία. Η επιλογή Enable Custom Mode (Ενεργοποίηση προσαρμοσμένης λειτουργίας) είναι απενεργοποιημένη από προεπιλογή. Επιτρέπει τη διαχείριση των βάσεων δεδομένων κλειδιών ασφαλείας μόνο αν το σύστημα βρίσκεται σε προσαρμοσμένη λειτουργία. Οι επιλογές είναι οι εξής: PK. Προεπιλεγμένη ρύθμιση. KEK db dbx ΣΗΜΕΙΩΣΗ: Αν αδρανοποιήσετε την επιλογή Enable Custom Mode (Δραστικοποίηση προσαρμοσμένης λειτουργίας), όλες οι αλλαγές θα διαγραφούν και θα γίνει επαναφορά των κλειδιών στις προεπιλεγμένες ρυθμίσεις. Με την επιλογή Save to File (Αποθήκευση σε αρχείο), το κλειδί αποθηκεύεται σε αρχείο που επιλέγει ο χρήστης. Intel software Guard Extensions (Επεκτάσεις προστασίας λογισμικού της Intel) Επιλογή Intel SGX Enable Περιγραφή Αυτή η επιλογή δραστικοποιείται ή αδρανοποιείται ώστε να παρέχει ένα ασφαλές περιβάλλον για εκτέλεση κώδικα/αποθήκευση ευαίσθητων πληροφοριών στο πλαίσιο του κύριου λειτουργικού συστήματος. Υπάρχουν οι εξής επιλογές: Αδρανοποιημένο Enabled (Δραστικοποιημένη επιλογή) Software Controlled (Έλεγχος από λογισμικό). Αυτή είναι η προεπιλεγμένη ρύθμιση. Enclave Memory Size Σας επιτρέπει να δεσμεύσετε το μέγεθος της μνήμης. Το μέγεθος της μνήμης μπορεί να οριστεί από 32 MB έως 128 MB. Αυτές οι τιμές είναι αδρανοποιημένες από προεπιλογή. Υπάρχουν οι εξής επιλογές: 66 Ρύθμιση συστήματος

67 Επιλογή Περιγραφή 32 MB 64 MB 128 MB Επιλογές οθόνης Performance (Επιδόσεις) Επιλογή Multi Core Support Περιγραφή Αυτό το πεδίο καθορίζει αν ο επεξεργαστής έχει έναν ή όλους τους πυρήνες ενεργοποιημένους. Η απόδοση ορισμένων εφαρμογών βελτιώνεται με τους πρόσθετους πυρήνες. Δραστικοποιημένη από προεπιλογή. Σας δίνει τη δυνατότητα ενεργοποίησης ή απενεργοποίησης της υποστήριξης πολλαπλών πυρήνων για τον επεξεργαστή. All (Όλοι) Αυτή η επιλογή είναι δραστικοποιημένη από προεπιλογή Intel SpeedStep Σας δίνει τη δυνατότητα δραστικοποίησης ή αδρανοποίησης της λειτουργίας Intel SpeedStep του επεξεργαστή. Enable Intel SpeedStep (Δραστικοποίηση Intel SpeedStep) Προεπιλεγμένη ρύθμιση: Η επιλογή είναι δραστικοποιημένη. C-States Control Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τις πρόσθετες καταστάσεις αναστολής λειτουργίας του επεξεργαστή. C states Προεπιλεγμένη ρύθμιση: Η επιλογή είναι δραστικοποιημένη. Intel TurboBoost Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη λειτουργία TurboBoost του επεξεργαστή. Enable Intel TurboBoost (Δραστικοποίηση Intel TurboBoost) Προεπιλεγμένη ρύθμιση: Η επιλογή είναι δραστικοποιημένη. HyperThread Control Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την υπερνημάτωση (HyperThreading) στον επεξεργαστή. Αδρανοποιημένο Enabled (Δραστικοποιημένη επιλογή) Αυτή η επιλογή είναι δραστικοποιημένη από προεπιλογή. Ρύθμιση συστήματος 67

68 Επιλογές οθόνης Power Management (Διαχείριση ενέργειας) Επιλογή AC Behavior Περιγραφή Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την αυτόματη έναρξη λειτουργίας του υπολογιστή όταν υπάρχει συνδεδεμένος προσαρμογέας ισχύος AC. Wake on AC (Αφύπνιση κατά τη σύνδεση AC) Αδρανοποιημένη από προεπιλογή. Enable Intel Speed Shift Technology Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την υποστήριξη της δυνατότητας Intel Speed Shift Technology. Η δραστικοποίηση της επιλογής επιτρέπει στο λειτουργικό σύστημα να επιλέγει αυτόματα την απαιτούμενη απόδοση του επεξεργαστή. Enable Intel Speed Shift Technology (Δραστικοποίηση Intel Speed Shift Technology) Η επιλογή αυτή είναι δραστικοποιημένη από προεπιλογή. Auto On Time Σας επιτρέπει να ορίσετε την ώρα που πρέπει να ενεργοποιείται αυτόματα ο υπολογιστής. Υπάρχουν οι εξής επιλογές: Disabled (Αδρανοποιημένη) Η επιλογή αυτή είναι δραστικοποιημένη από προεπιλογή. Every Day (Κάθε μέρα) Weekdays (Εργάσιμες ημέρες της εβδομάδας) Select Days (Επιλογή ημερών) USB Wake Support Σας επιτρέπει να δραστικοποιήσετε συσκευές USB για αφύπνιση του συστήματος από την κατάσταση αναμονής. ΣΗΜΕΙΩΣΗ: Το χαρακτηριστικό αυτό λειτουργεί μόνο όταν είναι συνδεδεμένος ο προσαρμογέας ισχύος AC. Αν αφαιρέσετε τον προσαρμογέα ισχύος AC κατά την κατάσταση αναμονής, η ρύθμιση συστήματος θα διακόψει την παροχή ισχύος προς όλες τις θύρες USB για να διατηρηθεί η ισχύς της μπαταρίας. Enable USB Wake Support (Δραστικοποίηση υποστήριξης αφύπνισης μέσω USB) Wake on Dell USB-C Dock (Αφύπνιση κατά τη σύνδεση σε σταθμό σύνδεσης Dell USB-C) Προεπιλεγμένη ρύθμιση. Wireless Radio Control Αυτή η δυνατότητα ανιχνεύει αν το σύστημα είναι συνδεδεμένο σε ενσύρματο δίκτυο και αδρανοποιεί αναλόγως τις επιλεγμένες λειτουργίες ασύρματης επικοινωνίας (WLAN ή/και WWAN). Μόλις γίνει αποσύνδεση από το ενσύρματο δίκτυο, οι επιλεγμένες λειτουργίες ασύρματης επικοινωνίας δραστικοποιούνται ξανά. Από προεπιλογή, καμία από τις επιλογές δεν είναι δραστικοποιημένη. Υπάρχουν οι εξής επιλογές: Control WLAN radio (Έλεγχος ραδιοεπικοινωνίας μέσω WLAN) Control WWAN radio (Έλεγχος ραδιοεπικοινωνίας μέσω WWAN) Wake on WLAN Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα που θέτει σε λειτουργία τον υπολογιστή ενώ είναι σβηστός όταν του δοθεί το έναυσμα μέσω σήματος τοπικού δικτύου (LAN). Disabled (Αδρανοποιημένη) Προεπιλεγμένη ρύθμιση. LAN Only (Μόνο μέσω τοπικού δικτύου (LAN)) WLAN Only (Μόνο μέσω ασύρματου τοπικού δικτύου (WLAN)) 68 Ρύθμιση συστήματος

69 Επιλογή Block Sleep Peak Shift Περιγραφή LAN or WLAN (Μέσω τοπικού δικτύου (LAN) ή ασύρματου τοπικού δικτύου (WLAN)) Σας επιτρέπει να εμποδίσετε τη μετάβαση σε αναστολή λειτουργίας (κατάσταση S3) στο περιβάλλον του λειτουργικού συστήματος. Όταν δραστικοποιείται, το σύστημα δεν μεταβαίνει σε κατάσταση αναστολής λειτουργίας. Η δυνατότητα Intel Rapid Start απενεργοποιείται αυτόματα και η επιλογή διαχείρισης ενέργειας του λειτουργικού συστήματος εμφανίζεται κενή, αν προηγουμένως είχε ρυθμιστεί για μετάβαση σε κατάσταση αναστολής λειτουργίας (κατάσταση S3). Η επιλογή Block Sleep (S3 State) (Απαγόρευση αναστολής λειτουργίας (Κατάσταση S3)) είναι αδρανοποιημένη από προεπιλογή. Σας επιτρέπει να ελαχιστοποιήσετε την κατανάλωση ενέργειας AC κατά τις ώρες μέγιστης κατανάλωσης ισχύος της ημέρας. Αφού ενεργοποιήσετε αυτήν την επιλογή, το σύστημά σας θα λειτουργεί μόνο με την μπαταρία, ακόμη κι αν συνδεθεί ο προσαρμογέας ισχύος AC. Enable Peak Shift (Δραστικοποίηση ωρών αιχμής) Μη προεπιλεγμένη ρύθμιση. Advanced Battery Charge Configuration Αυτή η επιλογή σάς επιτρέπει να μεγιστοποιήσετε την εύρυθμη λειτουργία της μπαταρίας. Αν δραστικοποιήσετε αυτήν την επιλογή, το σύστημά σας θα χρησιμοποιεί τον τυπικό αλγόριθμο φόρτισης και άλλες τεχνικές κατά τη διάρκεια των μη εργάσιμων ωρών για να βελτιώσει την εύρυθμη λειτουργία της μπαταρίας. Enable Advanced Battery Charge Mode (Δραστικοποίηση προηγμένης λειτουργίας φόρτισης μπαταρίας) Μη προεπιλεγμένη ρύθμιση. Primary Battery Charge Configuration Σας επιτρέπει να επιλέξετε τον τρόπο φόρτισης της μπαταρίας. Υπάρχουν οι εξής επιλογές: Adaptive (Προσαρμοστική) Η επιλογή αυτή είναι δραστικοποιημένη από προεπιλογή. Standard (Τυπική) Η μπαταρία σας φορτίζεται πλήρως με τον τυπικό ρυθμό. ExpressCharge (Υπερταχεία φόρτιση) Η φόρτιση της μπαταρίας γίνεται ταχύτερα μέσω της τεχνολογίας ταχείας φόρτισης της Dell. Primarily AC use (Χρήση πρωτίστως εναλλασσόμενου ρεύματος (AC)) Custom Αν επιλέξετε Custom (Εξατομίκευση), μπορείτε να διαρθρώσετε και τις ρυθμίσεις Custom Charge Start (Έναρξη εξατομικευμένης φόρτισης) και Custom Charge Stop (Διακοπή εξατομικευμένης φόρτισης). ΣΗΜΕΙΩΣΗ: Μπορεί να μην είναι διαθέσιμες όλες οι λειτουργίες φόρτισης για όλες τις μπαταρίες. Για να ορίσετε αυτήν την επιλογή, απενεργοποιήστε την επιλογή Advanced Battery Charge Configuration (Προηγμένη διαμόρφωση φόρτισης μπαταρίας). Type-C Connector Power Μπορείτε να ορίσετε τη μέγιστη ισχύ που μπορεί να παρασχεθεί στον υπολογιστή από τους συνδέσμους Type-C. Υπάρχουν οι εξής επιλογές: 7,5 Watt 15 Watt Η επιλογή αυτή είναι δραστικοποιημένη από προεπιλογή. POST Behaviour (Συμπεριφορά κατά τη διαδικασία POST) Επιλογή Adapter Warnings Περιγραφή Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τα μηνύματα προειδοποίησης του προγράμματος System Setup (Ρύθμιση συστήματος) (BIOS) όταν χρησιμοποιείτε ορισμένους προσαρμογείς ισχύος. Enable Media Card (Δραστικοποίηση κάρτας μέσων) Προεπιλεγμένη ρύθμιση. Ρύθμιση συστήματος 69

70 Επιλογή Keypad (Embedded) Περιγραφή Σας επιτρέπει να επιλέξετε μία από τις δύο μεθόδους για να δραστικοποιήσετε το πληκτρολογίδιο που είναι ενσωματωμένο στο εσωτερικό πληκτρολόγιο. Fn Key Only (Μόνο με το πλήκτρο Fn) Δραστικοποιημένη από προεπιλογή. By Numlock (Με το πλήκτρο Numlock) ΣΗΜΕΙΩΣΗ: Όταν εκτελείται το πρόγραμμα ρύθμισης, αυτή η επιλογή δεν έχει κανένα αποτέλεσμα. Το πρόγραμμα ρύθμισης λειτουργεί μόνο στη λειτουργία Fn Key Only (Μόνο με το πλήκτρο Fn). Numlock Enable Σας επιτρέπει να δραστικοποιήσετε την επιλογή Numlock (Κλείδωμα αριθμών πλήκτρων) κατά την εκκίνηση του υπολογιστή. Enable Network (Δραστικοποίηση δικτύου) Δραστικοποιημένη από προεπιλογή. Fn Key Emulation Σας επιτρέπει να καθορίσετε την επιλογή όπου το πλήκτρο Scroll Lock χρησιμοποιείται για την προσομοίωση της δυνατότητας του πλήκτρου Fn. Enable Fn Key Emulation (Δραστικοποίηση εξομοίωσης πλήκτρου Fn) Δραστικοποιημένη από προεπιλογή. Fn Lock Options Επιτρέπει στους συνδυασμούς πλήκτρων άμεσης πρόσβασης Fn + Esc να εναλλάσσουν την κύρια συμπεριφορά των πλήκτρων F1 F12 μεταξύ των τυπικών και των δευτερευουσών λειτουργιών τους. Αν αδρανοποιήσετε αυτήν την επιλογή, δεν θα μπορείτε να κάνετε δυναμική εναλλαγή της κύριας συμπεριφοράς αυτών των πλήκτρων. Οι διαθέσιμες επιλογές είναι: Fn Lock (Κλείδωμα πλήκτρου Fn) Δραστικοποιημένη από προεπιλογή. Lock Mode Disable / Standard (Αδρανοποίηση λειτουργίας κλειδώματος / Τυπική) Δραστικοποιημένη από προεπιλογή. Lock Mode Enable / Secondary (Δραστικοποίηση λειτουργίας κλειδώματος / Δευτερεύουσα) Fastboot Σας επιτρέπει να επιταχύνετε τη διαδικασία της εκκίνησης παρακάμπτοντας ορισμένα από τα βήματα συμβατότητας. Υπάρχουν οι εξής επιλογές: Minimal (Ελάχιστη) Προεπιλεγμένη ρύθμιση. Thorough (Πλήρης) Auto (Αυτόματα) Extended BIOS POST Time Σας επιτρέπει να δημιουργήσετε μια επιπλέον καθυστέρηση πριν από την εκκίνηση. Υπάρχουν οι εξής επιλογές: 0 seconds (0 δευτερόλεπτα) Δραστικοποιημένη από προεπιλογή. 5 seconds (5 δευτερόλεπτα) 10 seconds (10 δευτερόλεπτα) Full Screen Logo Επιτρέπει την εμφάνιση του λογότυπου σε πλήρη οθόνη, εάν η εικόνα έχει ανάλυση αντίστοιχη της ανάλυσης της οθόνης. Υπάρχουν οι εξής επιλογές: Enable Full Screen Logo (Δραστικοποίηση εμφάνισης λογότυπου σε πλήρη οθόνη) Αδρανοποιημένη από προεπιλογή. Warnings and Errors Επιτρέπει την επιλογή ρυθμίσεων στο BIOS που προκαλούν μόνο παύση της διαδικασίας εκκίνησης όταν εντοπίζονται προειδοποιήσεις ή σφάλματα, αντί για διακοπή, προτροπή και αναμονή για ενέργεια από τον χρήστη. Υπάρχουν οι εξής επιλογές: 70 Ρύθμιση συστήματος

71 Επιλογή Περιγραφή Prompt on Warnings and Errors (Ειδοποίηση για προειδοποιήσεις και σφάλματα). Δραστικοποιημένη από προεπιλογή. Continue on Warnings (Συνέχεια σε περίπτωση προειδοποιήσεων) Continue on Warnings and Errors (Συνέχεια σε περίπτωση προειδοποιήσεων και σφαλμάτων) Manageability (Διαχειρισιμότητα) Επιλογή USB provision Περιγραφή Επιτρέπει τη δραστικοποίηση ή την αδρανοποίηση της δυνατότητας παροχής της τεχνολογίας Intel AMT από μια συσκευή αποθήκευσης USB. Enable USB provision (Δραστικοποίηση παροχής μέσω USB) Μη προεπιλεγμένη ρύθμιση. MEBx Hotkey Επιτρέπει τη δραστικοποίηση της λειτουργίας MEBx Hotkey (Πλήκτρο άμεσης πρόσβασης MEBx) κατά την εκκίνηση του συστήματος. Enable MEBx Hotkey (Δραστικοποίηση πλήκτρου πρόσβασης MEBx). Προεπιλεγμένη ρύθμιση. Επιλογές Virtualization support (Υποστήριξη εικονικοποίησης) Επιλογή Virtualization Περιγραφή Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα Intel Virtualization Technology (Τεχνολογία εικονικοποίησης της Intel). Enable Intel Virtualization Technology (Δραστικοποίηση τεχνολογίας εικονικοποίησης της Intel) Προεπιλεγμένη ρύθμιση. VT for Direct I/O Επιτρέπει ή απαγορεύει τη χρήση των πρόσθετων δυνατοτήτων του υλισμικού από την οθόνη κάποιας εικονικής μηχανής (Virtual Machine Monitor (VMM)). Οι δυνατότητες αυτές παρέχονται από την τεχνολογία εικονικοποίησης της Intel για απευθείας είσοδο/έξοδο (I/O). Enable VT for Direct I/O (Δραστικοποίηση VT για απευθείας Ι/Ο) Προεπιλεγμένη ρύθμιση. Trusted Execution Η επιλογή αυτή καθορίζει αν ένα Measured Virtual Machine Monitor (MVMM) μπορεί να αξιοποιήσει τις πρόσθετες δυνατότητες υλικού που παρέχει το Intel Trusted Execution Technology. Για να χρησιμοποιήσετε τη δυνατότητα αυτή, πρέπει να είναι δραστικοποιημένες οι επιλογές TPM Virtualization Technology (Τεχνολογία εικονικοποίησης μονάδας αξιόπιστης πλατφόρμας) και Virtualization Technology for Direct I/O (Τεχνολογία εικονικοποίησης για απευθείας είσοδο/έξοδο (I/O)). Trusted Execution (Αξιόπιστη εκτέλεση) Αδρανοποιημένη από προεπιλογή. Ρύθμιση συστήματος 71

72 Επιλογές οθόνης Wireless (Ασύρματη επικοινωνία) Επιλογή Wireless Switch Περιγραφή Επιτρέπει να καθορίσετε τις ασύρματες συσκευές που θα μπορείτε να ελέγχετε μέσω του διακόπτη ασύρματης επικοινωνίας. Υπάρχουν οι εξής επιλογές: Ασύρματο δίκτυο ευρείας περιοχής (WWAN) GPS (σε μονάδα WWAN) WLAN Bluetooth Με βάση την προεπιλεγμένη ρύθμιση όλες οι επιλογές είναι δραστικοποιημένες. ΣΗΜΕΙΩΣΗ: Για τη δραστικοποίηση ή την αδρανοποίηση ασύρματου τοπικού δικτύου (WLAN) και WiGig, τα εργαλεία ελέγχου είναι ομαδοποιημένα και δεν μπορείτε να τα δραστικοποιήσετε ή να τα αδρανοποιήσετε ανεξάρτητα. Wireless Device Enable Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τις εσωτερικές συσκευές ασύρματης επικοινωνίας. WWAN/GPS (Ασύρματο δίκτυο ευρείας περιοχής (WWAN)/GPS) WLAN Bluetooth Με βάση την προεπιλεγμένη ρύθμιση όλες οι επιλογές είναι δραστικοποιημένες. Maintenance (Συντήρηση) Επιλογή Service Tag Asset Tag BIOS Downgrade Περιγραφή Παρουσιάζει την ετικέτα εξυπηρέτησης του υπολογιστή σας. Σας δίνει τη δυνατότητα να δημιουργήσετε ετικέτα περιουσιακών στοιχείων του συστήματος αν δεν έχει ήδη καθοριστεί. Μη προεπιλεγμένη ρύθμιση. Επιτρέπει τον έλεγχο της υποβάθμισης του υλικολογισμικού του συστήματος σε προηγούμενες εκδόσεις. Οι επιλογές είναι οι εξής: Allows BIOS Downgrade (Να επιτρέπεται η υποβάθμιση του BIOS) Δραστικοποιημένη από προεπιλογή. Data Wipe Επιτρέπει την ασφαλή διαγραφή των δεδομένων από όλες τις εσωτερικές συσκευές αποθήκευσης. Η διαδικασία ακολουθεί αυστηρά τις προδιαγραφές Serial ATA Security Erase και emmc JEDEC Sanitize. Οι επιλογές είναι οι εξής: Wipe on Next Boot (Διαγραφή κατά την επόμενη εκκίνηση) Αδρανοποιημένη από προεπιλογή. BIOS Recovery Επιτρέπει την εκτέλεση αποκατάστασης από συγκεκριμένες υπολογισμένες καταστάσεις του BIOS με χρήση αρχείου αποκατάστασης που βρίσκεται στον κύριο σκληρό δίσκο ή σε εξωτερικό κλειδί USB του χρήστη. Όταν δραστικοποιηθεί, το BIOS αποθηκεύει το αρχείο αποκατάστασης στον κύριο σκληρό δίσκο του χρήστη. Η διαθέσιμη επιλογή είναι: BIOS Recovery from Hard Drive (Αποκατάσταση BIOS από σκληρό δίσκο) Δραστικοποιημένη από προεπιλογή. BIOS Auto-Recovery (Αυτόματη αποκατάσταση BIOS) 72 Ρύθμιση συστήματος

73 Επιλογή Περιγραφή Always Perform Integrity Check (Να εκτελείται πάντα έλεγχος ακεραιότητας) System Log (Αρχείο καταγραφής συμβάντων συστήματος) Επιλογή BIOS events Thermal Events Power Events Περιγραφή Σας επιτρέπει να δείτε και να διαγράψετε τα συμβάντα της διαδικασίας POST στο πρόγραμμα System Setup (Ρύθμιση συστήματος) (BIOS). Σας επιτρέπει να δείτε και να διαγράψετε τα (θερμικά) συμβάντα στο πρόγραμμα System Setup (Ρύθμιση συστήματος). Σας επιτρέπει να δείτε και να διαγράψετε τα συμβάντα (ισχύος) στο πρόγραμμα System Setup (Ρύθμιση συστήματος). Ρύθμιση συστήματος 73

74 6 Λογισμικό Σε αυτό το κεφάλαιο περιγράφονται τα υποστηριζόμενα λειτουργικά συστήματα και παρέχονται οδηγίες για την εγκατάσταση των προγραμμάτων οδήγησης. Θέματα: Λειτουργικά συστήματα που υποστηρίζονται Λήψη προγραμμάτων οδήγησης Λειτουργικά συστήματα που υποστηρίζονται Πίνακας 9. Λειτουργικά συστήματα Windows Άλλο Υποστήριξη μέσων εγκατάστασης λειτουργικού συστήματος Microsoft Windows 10 Pro 64 bit Microsoft Windows 10 Home 64 bit Ubuntu Σελίδα Dell.com/support για λήψη υποστηριζόμενου λειτουργικού συστήματος Windows Διατίθενται μέσα USB με επιπλέον χρέωση Λήψη προγραμμάτων οδήγησης 1 Ενεργοποιήστε τον φορητό υπολογιστή. 2 Επισκεφτείτε την ιστοσελίδα Dell.com/support. 3 Κάντε κλικ στην επιλογή Product Support (Υποστήριξη προϊόντων), εισαγάγετε την ετικέτα εξυπηρέτησης του φορητού υπολογιστή σας και μετά κάντε κλικ στην επιλογή Submit (Υποβολή). ΣΗΜΕΙΩΣΗ: Αν δεν έχετε την ετικέτα εξυπηρέτησης, χρησιμοποιήστε τη δυνατότητα αυτόματου εντοπισμού ή κάντε μη αυτόματη αναζήτηση για το μοντέλο του φορητού υπολογιστή σας. 4 Κάντε κλικ στην επιλογή Drivers and Downloads (Προγράμματα οδήγησης και στοιχεία λήψης). 5 Επιλέξτε το λειτουργικό σύστημα που είναι εγκατεστημένο στον φορητό υπολογιστή σας. 6 Μετακινηθείτε προς τα κάτω στη σελίδα και επιλέξτε το πρόγραμμα οδήγησης που θέλετε να εγκαταστήσετε. 7 Κάντε κλικ στην επιλογή Download File (Λήψη αρχείου) για λήψη του προγράμματος οδήγησης γραφικών για τον φορητό υπολογιστή σας. 8 Αφού ολοκληρωθεί η λήψη, πλοηγηθείτε ως τον φάκελο στον οποίο αποθηκεύσατε το αρχείο του προγράμματος οδήγησης. 9 Κάντε διπλό κλικ στο εικονίδιο του αρχείου του προγράμματος οδήγησης και ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη. Πρόγραμμα οδήγησης πλινθιοσυνόλου Το πρόγραμμα οδήγησης πλινθιοσυνόλου βοηθά το σύστημα να αναγνωρίζει τα εξαρτήματα και να εγκαθιστά με ακρίβεια τα προγράμματα οδήγησης που χρειάζονται. Επαληθεύστε ότι έχει γίνει εγκατάσταση του προγράμματος οδήγησης πλινθιοσυνόλου στο σύστημα ελέγχοντας τους ακόλουθους ελεγκτές. Πολλές από τις συνήθεις συσκευές εμφανίζονται στην ενότητα Other Devices (Άλλες 74 Λογισμικό

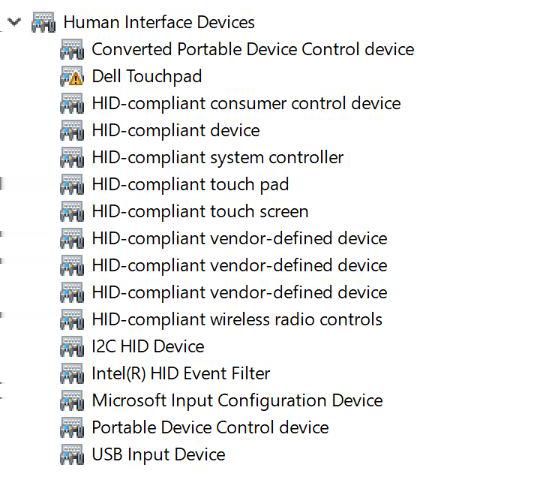

75 συσκευές), αν δεν έχουν εγκατασταθεί τα σχετικά προγράμματα οδήγησης. Οι άγνωστες συσκευές εξαφανίζονται μόλις εγκαταστήσετε το πρόγραμμα οδήγησης πλινθιοσυνόλου. Φροντίστε να εγκαταστήσετε τα ακόλουθα προγράμματα οδήγησης. Ορισμένα από αυτά μπορεί να υπάρχουν από προεπιλογή. Πρόγραμμα οδήγησης Intel HID Event Filter Πρόγραμμα οδήγησης Intel Dynamic Platform and Thermal Framework Πρόγραμμα οδήγησης Intel Serial IO Πρόγραμμα οδήγησης ελεγκτή Intel Thunderbolt(TM) Management Engine Κάρτα μνήμης PCIe της Realtek Προγράμματα οδήγησης ControlVault Επαληθεύστε αν τα προγράμματα οδήγησης των συσκευών ControlVault είναι ήδη εγκατεστημένα στον υπολογιστή. Προγράμματα οδήγησης συσκευών διασύνδεσης ανθρώπουυπολογιστή Επαληθεύστε αν τα προγράμματα οδήγησης συσκευών διασύνδεσης ανθρώπου-υπολογιστή είναι ήδη εγκατεστημένα στον υπολογιστή. Προγράμματα οδήγησης δικτύου Εγκαταστήστε τα προγράμματα οδήγησης WLAN και Bluetooth από την τοποθεσία υποστήριξης της Dell. Επαληθεύστε αν τα προγράμματα οδήγησης δικτύου είναι ήδη εγκατεστημένα στον υπολογιστή. Λογισμικό 75

76 Προγράμματα οδήγησης ήχου Επαληθεύστε αν τα προγράμματα οδήγησης ήχου Realtek Audio είναι ήδη εγκατεστημένα στον υπολογιστή. Μονάδες δίσκου Επαληθεύστε αν τα προγράμματα οδήγησης των μονάδων δίσκου είναι ήδη εγκατεστημένα στον υπολογιστή. Πρόγραμμα οδήγησης Dynamic Platform and Thermal Framework Επαληθεύστε αν τα προγράμματα οδήγησης Dynamic Platform and Thermal Framework είναι ήδη εγκατεστημένα στον υπολογιστή. 76 Λογισμικό

77 Διεπαφή Management Engine Επαληθεύστε ότι είναι εγκατεστημένα στον υπολογιστή τα προγράμματα οδήγησης του Intel Management Engine Interface. Πρόγραμμα οδήγησης σειριακής εισόδου/εξόδου Βεβαιωθείτε ότι έχουν εγκατασταθεί τα προγράμματα οδήγησης για την επιφάνεια αφής και τη φορητή συσκευή. Αριθμός 2. Πρόγραμμα οδήγησης σειριακής εισόδου/εξόδου Λογισμικό 77

78 Προγράμματα οδήγησης USB Επαληθεύστε αν τα προγράμματα οδήγησης USB είναι ήδη εγκατεστημένα στον φορητό υπολογιστή. Προγράμματα οδήγησης συσκευών ασφαλείας Σε αυτήν την ενότητα παρατίθενται οι συσκευές ασφαλείας που εμφανίζονται στο Device Manager (Διαχείριση συσκευών). Προγράμματα οδήγησης συσκευών ασφαλείας Επαληθεύστε ότι τα προγράμματα οδήγησης συσκευών ασφαλείας είναι εγκατεστημένα στον υπολογιστή. 78 Λογισμικό
