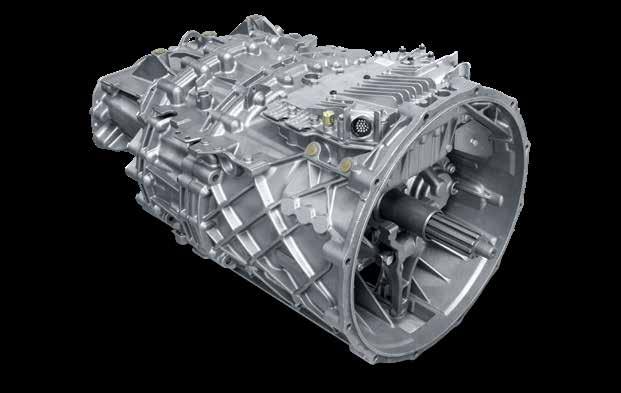

1 ΑΥΤΟΜΑΤΟΠΟΙΗΜΕΝΑ ΜΗΧΑΝΙΚΑ ΚΙΒΩΤΙΑ (MT) WBCO Λύσεις aftermarket για μονάδες ελέγχου κιβωτίων ταχυτήτων σε κιβώτια ταχυτήτων ZF Διατίθενται σε συνεργεία της ανεξάρτητης αγοράς ανταλλακτικών και εξαρτημάτων!

2 ΑΥΤΟΜΑΤΟΠΟΙΗΜΕΝΑ ΜΗΧΑΝΙΚΑ ΚΙΒΩΤΙΑ (MT) WBCO ΛΥΣΕΙΣ ΕΠΙΣΚΕΥΗΣ FTERMRKET ΑΝΑΠΤΥΞΤΕ ΤΗΝ ΕΠΙΧΕΙΡΗΣΗ ΣΑΣ ΜΕ ΤΗΝ WBCO ΤΑ ΓΝΗΣΙΑ ΕΞΑΡΤΗΜΑΤΑ ΕΧΟΥΝ ΣΗΜΑΣΙΑ ΕΙΝΑΙ ΠΙΟ ΕΥΚΟΛΟ ΑΠΟ Ο,ΤΙ ΝΟΜΙΖΕΤΕ ΚΑΙ ΟΙΚΟΝΟΜΙΚΑ ΑΠΟΔΟΤΙΚΟ Η συντήρηση των φορτηγών συνεπάγεται πολλές προκλήσεις ωστόσο, με τις λύσεις αυτοματοποιημένων μηχανικών κιβωτίων WBCO (MT), η επισκευή του ενεργοποιητή του κιβωτίου ταχυτήτων παύει να είναι πρόκληση. Η τεχνολογία MT της WBCO έχει χρησιμοποιηθεί πάνω από 1,2 εκατομμύρια φορές σε βαρέα οχήματα με κιβώτια ταχυτήτων ZF από το Η διατήρηση γνήσιου εξοπλισμού έχει πολλά πλεονεκτήματα. Εγγυάται άριστη εφαρμογή και εξασφαλίζει απρόσκοπτη λειτουργία. Τα κιτ επισκευής της WBCO καλύπτουν τη μεγαλύτερη γκάμα περιπτώσεων επισκευής μονάδων ελέγχου κιβωτίων ταχυτήτων που χρησιμοποιούνται σε κιβώτια ταχυτήτων ZF, και η προμήθειά τους είναι γρήγορη και εύκολη μέσω του εκτεταμένου παγκόσμιου δικτύου διανομής μας. Η επισκευή ενός MT μπορεί να φαντάζει δύσκολη ωστόσο, με ένα κιτ επισκευής της WBCO, η πραγματικότητα είναι πολύ πιο απλή. Η WBCO προσφέρει ένα ευρύ φάσµα λύσεων για την ασφαλή επισκευή πολλών εξαρτημάτων και, στην πλειονότητα των περιπτώσεων, η συγκεκριμένη επισκευή υποκαθιστά την αλλαγή ολόκληρης της μονάδας ελέγχου του κιβωτίου ταχυτήτων. Οι περισσότερες περιπτώσεις επισκευής κιβωτίων ταχυτήτων ZF μπορούν να αντιμετωπιστούν χωρίς να χρειάζονται ειδικά εργαλεία και χωρίς να χρειάζεται αποσυναρμολόγηση ολόκληρου του κιβωτίου ταχυτήτων. Πρόκειται για μια οικονομικά αποδοτική στρατηγική, και μειώνει σημαντικά το χρόνο ακινητοποίησης των οχημάτων. Η WBCO δεν θα ήταν η WBCO αν δεν έκανε τα πράγματα ακόμα ευκολότερα για εσάς παρέχοντάς σας τα εξής: Οι λύσεις μας MT αυξάνουν την οικονομία καυσίμου χάρη στη βελτιστοποιημένη αλλαγή ταχυτήτων και βοηθούν τους χρήστες των οχημάτων να μειώνουν σημαντικά τη μηχανική φθορά, αυξάνοντας κατ' αυτόν τον τρόπο τον χρόνο χρήσης των οχημάτων. Δεδομένης της αναμενόμενης μεγάλης και σταθερής ζήτησης για προϊόντα aftermarket την επόμενη δεκαετία, ο εφοδιασμός του συνεργείου σας με εξοπλισμό για το σέρβις της τεχνολογίας μας ZF MT αποτελεί μια επένδυση με άριστη απόδοση σε ένα τμήμα της αγοράς με μεγάλο δυναμικό ανάπτυξης. Εύκολος διαγνωστικός έλεγχος Μέσω της WBCOWÜRTH, προσφέρουμε ευρύ φάσμα διαγνωστικών συστημάτων για γρήγορη και ακριβή ανίχνευση των βλαβών σε μονάδες ελέγχου κιβωτίων ταχυτήτων για κιβώτια ταχυτήτων ZF. Λύσεις επισκευής προσαρμοσμένες στις ανάγκες σας Η WBCO προσφέρει κιτ επισκευής που σχεδιάστηκαν να καλύπτουν τις πολυσχιδείς απαιτήσεις επισκευής μονάδων ελέγχου κιβωτίων ταχυτήτων για κιβώτια ταχυτήτων ZF. Τα προϊόντα Reman συμπληρώνουν την γκάμα προϊόντων. Απλή διαδικασία εκμάθησης Η καθοδηγούμενη από λογισμικό διαδικασία εκμάθησης σχεδιάστηκε για να διασφαλίσει ότι, ύστερα από μια επισκευή, το όχημα θα είναι και πάλι λειτουργικό, με ελάχιστο χρόνο ακινητοποίησης. Ανακαλύψτε αναλυτικότερες πληροφορίες στις σελίδες που ακολουθούν. 2 3

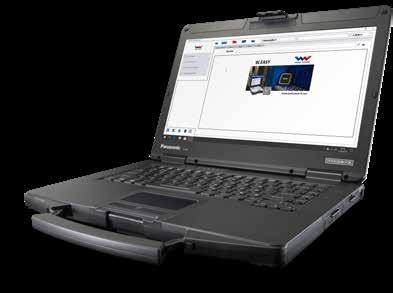

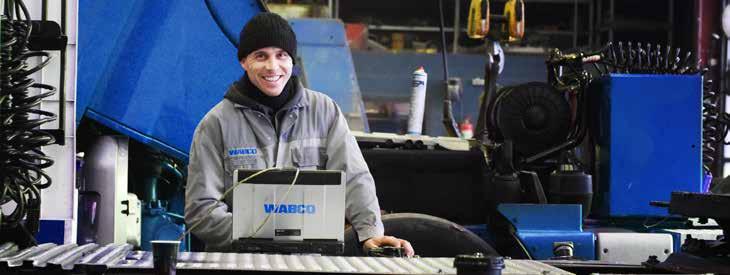

3 ΕΙΝΑΙ ΠΙΟ ΕΥΚΟΛΟ ΑΠΟ Ο,ΤΙ ΝΟΜΙΖΕΤΕ ΕΙΝΑΙ ΠΙΟ ΕΥΚΟΛΟ ΚΑΙ ΟΙΚΟΝΟΜΙΚΑ ΑΠΟΔΟΤΙΚΟΤΕΡΟ ΑΠΟ Ο,ΤΙ ΝΟΜΙΖΕΤΕ ΕΥΚΟΛΟΣ ΔΙΑΓΝΩΣΤΙΚΟΣ ΕΛΕΓΧΟΣ ΛΥΣΕΙΣ ΕΠΙΣΚΕΥΗΣ ΠΡΟΣΑΡΜΟΣΜΕΝΕΣ ΣΤΙΣ ΑΝΑΓΚΕΣ ΣΑΣ Ο διαγνωστικός έλεγχος της τεχνολογίας μας MT που χρησιμοποιείται σε κιβώτια ταχυτήτων ZF για βαρέα φορτηγά οχήματα μπορεί να διενεργηθεί εύκολα μέσω του διαγνωστικού συστήματος για πολλές μάρκες που παρέχεται από την WBCOWÜRTH (W.ESY ) και διανέμεται σε συνεργεία της ανεξάρτητης αγοράς ανταλλακτικών και εξαρτημάτων. Είναι κατάλληλα προσαρμοσμένο για τα προϊόντα WBCO, με αποτέλεσμα να έχει άριστη αξιοπιστία και ακρίβεια για τις λύσεις επισκευής μονάδων ελέγχου κιβωτίων ταχυτήτων. Η WBCO προσφέρει κιτ επισκευής προσαρμοσμένες στις ανάγκες σας, τα οποία αποτελούνται από γνήσια ανταλλακτικά WBCO, για απρόσκοπτες και οικονομικά αποδοτικές επισκευές. Η τεράστια εμπειρία συνεργασίας με κατασκευαστές ΑΕ και η μακρόχρονα εδραιωμένη φήμη της WBCO για υψηλή ποιότητα διασφαλίζει ότι κάθε επιμέρους εξάρτημα θα εφαρμόζει άριστα, χωρίς κίνδυνο ανάγκης επιδιορθώσεων της τελευταίας στιγμής. Το λογισμικό διαγνωστικού ελέγχου WBCOWÜRTH έχει σαφή δομή και εύχρηστο περιβάλλον εργασίας. Απεικονίζονται όλες οι κρίσιμες διαγνωστικές λειτουργίες, γεγονός που επιτρέπει τη γρήγορη και αποτελεσματική ανάλυση του συστήματος. Περιλαμβάνει: Αυτόματη σάρωση του συστήματος Λειτουργίες απεικόνισης και διαγραφής για κωδικούς βλάβης Επιλογή, ανάγνωση και σύγκριση τρεχουσών τιμών Ενεργοποιήσεις Βαθμονόμηση και κωδικοποίηση Τρόπος παραγγελίας Μπορείτε να παραγγείλετε το W.ESY μέσω του δικτύου διανομής της WBCOWÜRTH. Κάθε διαγνωστικό σύστημα W.ESY αποτελείται από ένα βασικό πακέτο, στο οποίο είναι δυνατόν να προστεθεί επιμέρους ξεχωριστό λογισμικό/υλικό. Για περαιτέρω λεπτομέρειες επισκεφθείτε τον ιστότοπο Η WBCO καθιστά την επισκευή των MT όσο το δυνατόν πιο απλή, προσφέροντας σαφή και αναλυτικά σχέδια για κάθε κιτ επισκευής και εξασφαλίζοντας σαφήνεια για τον τεχνικό του συνεργείου δεδομένου ότι εξηγεί τι υπάρχει στο εσωτερικό κάθε συσκευασίας και πού βρίσκεται κάθε εξάρτημα. ΑΠΛΗ ΔΙΑΔΙΚΑΣΙΑ ΕΚΜΑΘΗΣΗΣ Μετά την επισκευή, πρέπει να εκτελείται μια διαδικασία εκμάθησης στη μονάδα ελέγχου του κιβωτίου ταχυτήτων. Αυτό γίνεται πανεύκολα με το διαγνωστικό σύστημα για πολλές μάρκες W.ESY που προσφέρει η WBCOWÜRTH. Απλώς: 1. Συνδέστε το σύστημα μέσω της διασύνδεσης OB (Οn-Board iagnostics). 2. Εκκινήσετε τη διαδικασία εκμάθησης μέσω του διαγνωστικού ελέγχου WBCOWÜRTH. 3. Ακολουθήστε τις οδηγίες που παρέχει το λογισμικό. 4 5

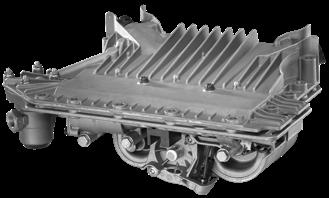

4 ΕΝΕΡΓΟΠΟΙΗΤΗΣ ΚΙΒΩΤΙΟΥ ΤΑΧΥΤΗΤΩΝ ZF ΜΕ ΔΕΣΜΕΥΣΗ ΓΙΑ ΠΟΙΟΤΗΤΑ, ΑΝΑΚΑΤΑΣΚΕΥΑΣΜΕΝΑ ΓΙΑ ΤΕΛΕΙΟΤΗΤΑ ΛΕΙΤΟΥΡΓΙΑ WBCO REM SOLUTIOS Η μονάδα ελέγχου κιβωτίου ταχυτήτων WBCO που χρησιμοποιείται σε επαγγελματικά οχήματα τα οποία είναι εξοπλισμένα με κιβώτια ταχυτήτων ZF καθιστά την οδήγηση πιο εύκολη, πιο ασφαλή και πιο άνετη αυτοματοποιώντας τη διαδικασία αλλαγής σχέσεων. Υποστηρίζοντας την γκάμα μας με κιτ επισκευής, η WBCO Reman Solutions προσφέρει τόσο μηχανικά κιτ επισκευής όσο και κομπλέ συσκευές (χωρίς λογισμικό στην ECU). Ο ενεργοποιητής κιβωτίου ταχυτήτων (GS 3.X) χρησιμοποιείται σε επαγγελματικά οχήματα με έως και 16 σχέσεις μετάδοσης. Σχεδιάστηκε για να πραγματοποιεί γρήγορες αλλαγές σχέσεων μετάδοσης με έξυπνη προσαρμογή στις εκάστοτε οδηγικές συνθήκες. Η περιοχή ταχυτήτων GS είναι ένας ηλεκτρονικά ελεγχόμενος πνευματικός ενεργοποιητής με τέσσερις κυλίνδρους (ταχύτητας, πύλης, βήματος, διαμερισμού) και μια ενσωματωμένη ηλεκτρονική μονάδα ελέγχου (ECU) για την αλλαγή των σχέσεων μετάδοσης σε ένα MT. Εφαρμογή Η WBCO Reman Solutions δεν περιορίζεται σε μια απλή ανακατασκευή, αλλά στοχεύει στην τελειότητα χρησιμοποιώντας τις τελευταίες τεχνολογίες και την τεχνογνωσία που αποκομίζει από την κατασκευή γνήσιου εξοπλισμού. Κάθε προϊόν της WBCO Reman Solutions έχει τις ίδιες προδιαγραφές με το γνήσιο προϊόν και καλύπτεται με εγγύηση ισοδύναμη με αυτήν ενός καινούργιου προϊόντος, διασφαλίζοντας ποιότητα στην οποία μπορείτε να βασίζεστε απόλυτα! Μηχανικό κιτ επισκευής REM REM SOLUTIOS Οι λύσεις MT της WBCO χρησιμοποιούνται με κιβώτια ταχυτήτων ZF σε φορτηγά και λεωφορεία της F, της Iveco και της M. Στην αγορά υπάρχουν διάφορες γενιές ενεργοποιητών κιβωτίων ταχυτήτων ZF: Γενιά 3.0 για φορτηγά που κυκλοφόρησαν το 2000 Κωδικός WBCO Reman R Περιγραφή Μονάδα επισκευής GS 3.0/3.3 (κάτω τμήμα) χωρίς ECU Το σετ τσιμουχών πωλείται ξεχωριστά. Προϊόντα WBCO ZF Γενιά 3.3 για φορτηγά που κυκλοφόρησαν το 2005 Γενιά 3.6 μόνο για οχήματα F που κυκλοφόρησαν το Διατίθενται και εκδόσεις GS 3.0 ( ) και GS 3.3 ( ) για εφαρμογές λεωφορείων. Κομπλέ συσκευές REM για ειδικούς MT Οι συσκευές GS που αναφέρονται παρακάτω πωλούνται χωρίς λογισμικό (κενή ECU). Για την απευθείας αγορά αυτών των προϊόντων απαιτείται ειδική σύμβαση. Εναλλακτικά, μπορείτε να τα αγοράσετε από τους αποκλειστικούς διανομείς μας. Επικοινωνήστε με τον τοπικό αντιπρόσωπο πωλήσεων της WBCO για περισσότερες πληροφορίες. Κωδικός WBCO Reman Περιγραφή R Ενεργοποιητής κιβωτίου ταχυτήτων GS 3.0 Standard, χωρίς λογισμικό R Ενεργοποιητής κιβωτίου ταχυτήτων GS 3.3 Standard, χωρίς λογισμικό Προϊόντα WBCO ZF R Ενεργοποιητής κιβωτίου ταχυτήτων GS 3.6 Standard, χωρίς λογισμικό R Ενεργοποιητής κιβωτίου ταχυτήτων GS 3.0 Bus, χωρίς λογισμικό R Ενεργοποιητής κιβωτίου ταχυτήτων GS 3.3 Bus, χωρίς λογισμικό

5 ΛΥΣΕΙΣ ΕΠΙΣΚΕΥΗΣ ΓΙΑ ΕΚΔΟΣΕΙΣ ΦΟΡΤΗΓΩΝ ΔΟΜΗ ΣΥΣΚΕΥΗΣ ΣΥΝΟΨΗ ΤΩΝ ΚΙΤ ΕΠΙΣΚΕΥΗΣ 4 Θέση Κύριο εξάρτημα Κωδικός WBCO Προϊόντα ZF Η έκδοση GS 3.0 truck είναι η πρώτη έκδοση του GS 3.X. Διαθέτει ένα 20-πολικό εξωτερικό βύσμα. Η έκδοση GS 3.3 truck έχει υψηλότερη απόδοση και ενημερωμένη ECU συγκριτικά με την έκδοση GS 3.0. Η έκδοση GS 3.6 σχεδιάστηκε ειδικά για εφαρμογές F. Διαθέτει έναν πρόσθετο ενεργό αισθητήρα ταχύτητας και προσαρμοσμένη ECU, συγκριτικά με την τυπική μονάδα GS 3.3. F, L, I C, K,, O J, C 4 3 I, J C, Σετ τσιμουχών μεταξύ ECU και κάτω ενεργοποιητή B Γέφυρα σύνδεσης και στεγανωτικό παρέμβυσμα για κύλινδρο πύλης C Ηλεκτρομαγνητικό μπλοκ + βίδες, τσιμούχες Βαλβίδα περιορισμού πίεσης E 1 αισθητήρας απόστασης + δακτύλιος κυκλικής διατομής (O-ring) και βίδες F Κιτ επισκευής για κύλινδρο βήματος, ταχύτητας και διαμερισμού G Κομπλέ κύλινδρος με χιτώνιο + τσιμούχα H Ακραίο κάλυμμα για κύλινδρο ταχύτητας + βίδες I Ηλεκτρικό βύσμα κιτ επισκευής J Αισθητήρας πίεσης K Στεγανωτικά παρεμβύσματα για έδραση L Κιτ στεγανοποίησης για κύλινδρο βήματος, ταχύτητας και διαμερισμού M Έμβολα και στεγανωτικά παρεμβύσματα για κύλινδρο ταχύτητας Κάτω τμήμα μονάδας κιβωτίου ταχυτήτων O Μονή βαλβίδα P Γέφυρα σύνδεσης και στεγανωτικό παρέμβυσμα για κύλινδρο πύλης ΚΙΤ ΕΠΙΣΚΕΥΗΣ ΓΙΑ ΒΑΣΙΚΕΣ ΣΥΣΚΕΥΕΣ F, L,, O C, K,, O B,, P Θέση Κιτ επισκευής Βασική συσκευή Έκδοση: GS 3.0 truck GS 3.3 truck GS 3.6 F truck WBCO: ZF: B F, L, M, C L, M, K, E F G F, L, H I J K M, L M F, L,, F, L, L, M, F, H, L, M, O P Εξάρτημα που B, F, G, H, L,, P G, H, Εξάρτημα που δεν H, 8 9

6 ΛΥΣΕΙΣ ΕΠΙΣΚΕΥΗΣ ΓΙΑ ΕΚΔΟΣΕΙΣ ΛΕΩΦΟΡΕΙΩΝ ΔΟΜΗ ΣΥΣΚΕΥΗΣ ΣΥΝΟΨΗ ΤΩΝ ΚΙΤ ΕΠΙΣΚΕΥΗΣ 4 Θέση Κύριο εξάρτημα Κωδικός WBCO Προϊόντα ZF Οι εκδόσεις GS 3.0 ( ) και GS 3.3 ( ) είναι παρόμοιες με την έκδοση φορτηγού αλλά με εξωτερική δρομολόγηση καλωδίου, 18-πολικά βύσματα και διαφορετικό λογισμικό ECU. I F, L,, C P 4 C, K,, O 3 I, J, P C, J Σετ τσιμουχών μεταξύ ECU και κάτω ενεργοποιητή B Αισθητήρας κάτω ενεργοποιητή + τσιμούχα, βίδες C Ηλεκτρομαγνητικό μπλοκ + βίδες, τσιμούχες Βαλβίδα περιορισμού πίεσης E 1 αισθητήρας απόστασης + δακτύλιος κυκλικής διατομής (O-ring) και βίδες F Κιτ επισκευής για κύλινδρο βήματος, ταχύτητας και διαμερισμού G Κομπλέ κύλινδρος με χιτώνιο + τσιμούχα H Ακραίο κάλυμμα για κύλινδρο ταχύτητας+ βίδες I Καλώδιο J Εξωτερικό καλώδιο (όχημα) K Στεγανωτικά παρεμβύσματα για έδραση L Κιτ στεγανοποίησης για κύλινδρο βήματος, ταχύτητας και διαμερισμού M Έμβολα και στεγανωτικά παρεμβύσματα για κύλινδρο ταχύτητας Κάτω τμήμα μονάδας κιβωτίου ταχυτήτων O Μονή βαλβίδα P Αισθητήρας πίεσης ΚΙΤ ΕΠΙΣΚΕΥΗΣ ΓΙΑ ΒΑΣΙΚΕΣ ΣΥΣΚΕΥΕΣ F, L,, O C, K,, O B, Θέση Κιτ επισκευής Βασική συσκευή Έκδοση: GS 3.0 bus GS 3.3 bus WBCO: ZF: F, L, M, B C L, M, K, E F G F, L, H I J K M, L M F, L,, F, L, L, M, F, H, L, M, O P Εξάρτημα που B, F, G, H, L, G, H, Εξάρτημα που δεν H, 10 11

7 ΠΡΟΣΘΕΤΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Πληροφορίες για τα προϊόντα της WBCO μπορείτε να βρείτε στο διαδικτυακό μας κατάστημα (webshop.wabco-auto.com) εισάγοντας τον αριθμό προϊόντος στο πεδίο «Search Products». Επικοινωνήστε με το συνεργάτη σας WBCO για πρόσθετες πληροφορίες: Η WBCO (YSE: WBC) είναι ο κορυφαίος παγκόσμιος προμηθευτής συστημάτων ελέγχου πέδησης και άλλων προηγμένων τεχνολογιών για τη βελτίωση της ασφάλειας, της αποδοτικότητας και της συνδεσιμότητας των επαγγελματικών οχημάτων. Με το δυναμικό μότο «Mobilizing Vehicle Intelligence» (Δίνουμε ώθηση στη νοημοσύνη των οχημάτων), η WBCO, προερχόμενη από την Westinghouse ir Brake Company, η οποία ιδρύθηκε σχεδόν πριν από 150 χρόνια, στηρίζει ένα όλο πιο αυτόνομο, συνδεδεμένο και ηλεκτρικό μέλλον για τη βιομηχανία των επαγγελματικών οχημάτων. Η WBCO συνεχίζει να πρωτοπορεί σε καινοτομίες, επιτυγχάνοντας σημαντικά τεχνολογικά ορόσημα στο πλαίσιο της αυτόνομης κινητικότητας, και αξιοποιεί την εκτεταμένη εξειδίκευσή της για την ενσωμάτωση σύνθετων συστημάτων ελέγχου και ασφαλείας σε περίπτωση βλάβης, τα οποία απαιτούνται για να ελέγχουν αποτελεσματικά και με ασφάλεια τη δυναμική των οχημάτων σε κάθε στάδιο της διαδρομής - στη λεωφόρο ταχείας κυκλοφορίας, στην πόλη και στο αμαξοστάσιο. Σήμερα, οι κορυφαίες εταιρείες φορτηγών, λεωφορείων και ρυμουλκούμενων παγκοσμίως εμπιστεύονται τις τεχνολογίες της WBCO, τεχνολογίες που την κάνουν να ξεχωρίζει από τους ανταγωνιστές της. Με όραμα την οδήγηση χωρίς ατυχήματα και τις πιο «πράσινες» λύσεις στον τομέα των μεταφορών, η WBCO πρωτοπορεί επίσης με προηγμένα συστήματα διαχείρισης στόλου και ψηφιακές υπηρεσίες που συμβάλλουν στην αποδοτικότητα των επαγγελματικών στόλων. Το 2018, η WBCO πραγματοποίησε πωλήσεις πάνω από 3,8 δισεκ. δολάρια και έχει πάνω από υπαλλήλους σε 40 χώρες. Για περισσότερες πληροφορίες επισκεφθείτε τον ιστότοπο: WBCO Με επιφύλαξη κάθε νόμιμου δικαιώματος /
