APOLLO Κεντρικός Πίνακας Συναγερμού Συνοπτικές Οδηγίες Χρήσης & Προγραμματισμού

Transcript

1 Χαρακτηριστικά Συστήματος APOLLO Κεντρικός Πίνακας Συναγερμού Συνοπτικές Οδηγίες Χρήσης & Προγραμματισμού Χειρισμός Επικοινωνία 97 κωδικοί χρήστη από 4 έως 6 ψηφία 6 επίπεδα πρόσβασης χρηστών Έλεγχος τηλεφωνικής γραμμής και έλεγχος τηλεφωνικής κλήσης με αναγνώριση κατειλημμένων τηλεφώνων Γρήγορη όπλιση, περιμετρική όπλιση και όπλιση με Επιλογή από παλμική ή τονική κλήση και κλήση μέσω επιλεκτική ή ομαδική απομόνωση ζωνών τηλεφωνικού κέντρου με αριθμό προεπιλογής και Αυτόματη όπλιση ή/και αφόπλιση ανά υποσύστημα αναμονή εξωτερικής γραμμής Ταυτόχρονη όπλιση/αφόπλιση όλων των υποσυστημάτων Αντικεραυνική προστασία τηλεφωνικής γραμμής Ζώνες Up/Download 8 ή 16 (με διπλασιασμό) πλήρως προγραμματιζόμενες Mέσω Ελληνικού προγράμματος, απομακρυσμένα μέσω Επιλογή βρόγχου ζωνών NC, NO, EOL και DEOL modem ή τοπικά μέσω σειριακής (με την μονάδα PC Ειδικοί τύποι ζωνών: Ανιχνευτής PIR/MW, πυρανίχνευσης Interface RS-232 με επιβεβαίωση, βοηθητική ζώνη με ρυθμιζόμενο χρόνο Επιλογή χρήσης Callback απόκρισης Λειτουργία παράκαμψης fax / τηλεφωνητή Επιλογή αυτόματης απόρριψης ζωνών μετά συναγερμό Κωδικός πρόσβασης και αριθμός αναγνώρισης πίνακα Ανεξάρτητος χρόνος εισόδου ανά ζώνη Σύστημα Αναγγελία ζωνών (chime) Μνήμη 300 τελευταίων συμβάντων Προγραμματισμός λειτουργίας ζωνών για χειρισμό μέσω Ενσωματωμένο ρολόι πραγματικού χρόνου με κλειδοδιακόπτη ή τηλεχειρισμό ημερομηνία και ώρα, ελεγχόμενο από κρύσταλλο Έξοδοι Ενσωματωμένη προστασία μικροεπεξεργαστή Έξοδος για αυτόνομη σειρήνα watchdog και Brown out reset Έξοδος για εσωτερική σειρήνα με έλεγχο βρόγχου Μνήμη EEPROM για αποθήκευση των παραμέτρων 2 προγραμματιζόμενοι έξοδοι PGM ακόμη και με πλήρη διακοπή τροφοδοσίας Πληκτρολόγια Κωδικός εγκαταστάτη 4ψηφίων με επιλογή κλειδώματος Μέχρι 8 πληκτρολόγια ανά σύστημα Τροφοδοτικό Συνδεσμολογία με 3 καλώδια Τροφοδοτικό 13.8V/1.2A με προστασία υπέρβασης Πλήρης χειρισμός & προγραμματισμός συστήματος μέσω ρεύματος πληκτρολογίων Ανεξάρτητες ασφάλειες για τροφοδοσία ανιχνευτών ( 1Α), 2 τύποι πληκτρολογίων: 8 ή 16 ζωνών πληκτρολογίων (1Α) και σειρήνων (3Α) Αλφαριθμητικό Display Προστασία ανάποδης πολικότητας μπαταρίας Πορτάκι προστασίας πλήκτρων & νυκτερινός φωτισμός Δυναμικός έλεγχος μπαταρίας και έλεγχος αποσύνδεσης Βομβητής Γενικά Υποσυστήματα Τάση τροφοδοσίας μονάδας: 11~14VDC Κατανάλωση μονάδας: 35mA (σε ηρεμία) Περιεχόμενα Επιλογή διαχωρισμού σε 2 υποσυστήματα με κοινές ζώνες Ελεύθερη κατανομή πληκτρολογίων, ζωνών, χρηστών, Κατανάλωση πληκτρολογίων με 8 Led: 40mA (μέγιστο) Ενδείξεις Πληκτρολογίων Τρόποι Οπλισμού σελίδα 2 χρόνων εξόδου και αναφοράς ανά υποσύστημα Κατανάλωση πληκτρολογίων με 16 Led: 65mA (μέγιστο) Χειρισμός & Προγραμματισμός (επίπεδο χρήστη) σελίδα 3 Κωδικοποιητής Περίβλημα: Μεταλλικό με διαστάσεις 300x300x80 χιλ Προγραμματισμός (επίπεδο εγκαταστάτη) Ενσωματωμένος κωδικοποιητής με επιλογή αναφοράς σε 2 Διαστάσεις πληκτρολογίου: 107,5x145x25 χιλ Γενικές παράμετροι συστήματος σελίδα 4 κέντρα λήψης σημάτων σε πρωτόκολλα επικοινωνίας Περιφερειακά Προγραμματισμός ζωνών σελίδα 4, 5 Contact-ID, Ademco, Sescoa, Radionics, 4+2, κλπ VSM-01: Μονάδα σύνθεσης φωνής 2 καναλιών Προγραμματισμός εξόδων & χρόνων συστήματος σελίδα 5 Αποστολή σήματος τεστ σε ημερήσια ή ωριαία βάση FSA: Πλακέτα για τη σύνδεση 24VDC πυρανιχνευτών Καθορισμός κωδικών χρηστών & τεχνικού σελίδα 6 6 τηλέφωνα 16 ψηφίων για αναφορά σε κέντρα λήψης PC INTERFACE: Για τοπική σύνδεση με υπολογιστή Καθορισμός τηλεφωνικής επικοινωνίας σελίδα 6 σημάτων μέσω σειριακής θύρας RS-232 Προγραμματισμός τηλεφώνων αναφοράς σελίδα 6 Τηλεφωνητής MEMORY CARD: Για αποθήκευση, μεταφορά και γρήγορο προγραμματισμό των παραμέτρων του πίνακα Κωδικοί συνδρομητή & πρωτόκολλα επικοινωνίας σελίδα 7 Δέχεται πλακέτα φωνητικών μηνυμάτων με 2 κανάλια για αναφορά στα τηλέφωνα του χρήστη Παράμετροι downloading, παράκαμψης fax σελίδα 7 6 τηλέφωνα 16 ψηφίων για αναφορά μέσω τηλεφωνητή, με Ειδικές εντολές προγραμματισμού σελίδα 7 προγραμματιζόμενο τηλέφωνο follow me από τον χρήστη Κωδικοί αναφοράς (4+2) σελίδα 8 Επιλογή ειδοποίησης διακοπής ρεύματος σε τηλέφωνο Πίνακες αναφοράς προγραμματισμού σελίδα 9 χρήστη (δεν απαιτείται η χρήση της μονάδας φωνητικών Συνδεσμολογίες Πίνακα σελίδα 10 μηνυμάτων)

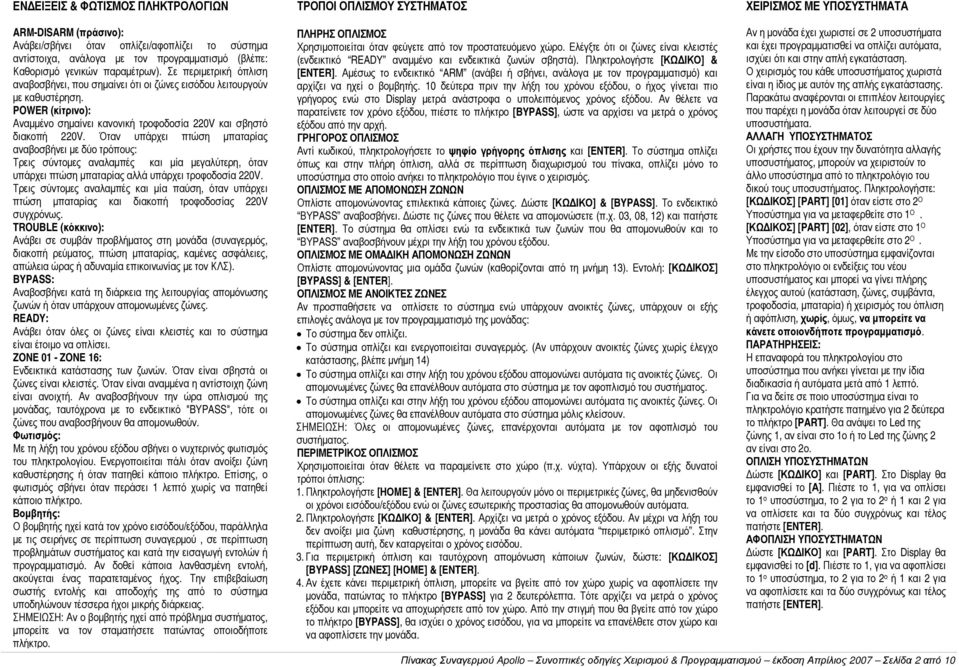

2 ΕΝΔΕΙΞΕΙΣ & ΦΩΤΙΣΜΟΣ ΠΛΗΚΤΡΟΛΟΓΙΩΝ ΤΡΟΠΟΙ ΟΠΛΙΣΜΟΥ ΣΥΣΤΗΜΑΤΟΣ ΧΕΙΡΙΣΜΟΣ ΜΕ ΥΠΟΣΥΣΤΗΜΑΤΑ ARM-DISARM (πράσινο): Ανάβει/σβήνει όταν οπλίζει/αφοπλίζει το σύστημα αντίστοιχα, ανάλογα με τον προγραμματισμό (βλέπε: Καθορισμό γενικών παραμέτρων). Σε περιμετρική όπλιση αναβοσβήνει, που σημαίνει ότι οι ζώνες εισόδου λειτουργούν με καθυστέρηση. POWER (κίτρινο): Αναμμένο σημαίνει κανονική τροφοδοσία 220V και σβηστό διακοπή 220V. Όταν υπάρχει πτώση μπαταρίας αναβοσβήνει με δύο τρόπους: Τρεις σύντομες αναλαμπές και μία μεγαλύτερη, όταν υπάρχει πτώση μπαταρίας αλλά υπάρχει τροφοδοσία 220V. Τρεις σύντομες αναλαμπές και μία παύση, όταν υπάρχει πτώση μπαταρίας και διακοπή τροφοδοσίας 220V συγχρόνως. TROUBLE (κόκκινο): Ανάβει σε συμβάν προβλήματος στη μονάδα (συναγερμός, διακοπή ρεύματος, πτώση μπαταρίας, καμένες ασφάλειες, απώλεια ώρας ή αδυναμία επικοινωνίας με τον ΚΛΣ). BYPASS: Αναβοσβήνει κατά τη διάρκεια της λειτουργίας απομόνωσης ζωνών ή όταν υπάρχουν απομονωμένες ζώνες. READY: Ανάβει όταν όλες οι ζώνες είναι κλειστές και το σύστημα είναι έτοιμο να οπλίσει. ZONE 01 - ZONE 16: Ενδεικτικά κατάστασης των ζωνών. Όταν είναι σβηστά οι ζώνες είναι κλειστές. Όταν είναι αναμμένα η αντίστοιχη ζώνη είναι ανοιχτή. Αν αναβοσβήνουν την ώρα οπλισμού της μονάδας, ταυτόχρονα με το ενδεικτικό "BYPASS", τότε οι ζώνες που αναβοσβήνουν θα απομονωθούν. Φωτισμός: Με τη λήξη του χρόνου εξόδου σβήνει ο νυχτερινός φωτισμός του πληκτρολογίου. Ενεργοποιείται πάλι όταν ανοίξει ζώνη καθυστέρησης ή όταν πατηθεί κάποιο πλήκτρο. Επίσης, ο φωτισμός σβήνει όταν περάσει 1 λεπτό χωρίς να πατηθεί κάποιο πλήκτρο. Βομβητής: Ο βομβητής ηχεί κατά τον χρόνο εισόδου/εξόδου, παράλληλα με τις σειρήνες σε περίπτωση συναγερμού, σε περίπτωση προβλημάτων συστήματος και κατά την εισαγωγή εντολών ή προγραμματισμό. Αν δοθεί κάποια λανθασμένη εντολή, ακούγεται ένας παρατεταμένος ήχος. Την επιβεβαίωση σωστής εντολής και αποδοχής της από το σύστημα υποδηλώνουν τέσσερα ήχοι μικρής διάρκειας. ΣΗΜΕΙΩΣΗ: Αν ο βομβητής ηχεί από πρόβλημα συστήματος, μπορείτε να τον σταματήσετε πατώντας οποιοδήποτε πλήκτρο. ΠΛΗΡΗΣ ΟΠΛΙΣΜΟΣ Χρησιμοποιείται όταν φεύγετε από τον προστατευόμενο χώρο. Ελέγξτε ότι οι ζώνες είναι κλειστές (ενδεικτικό READY αναμμένο και ενδεικτικά ζωνών σβηστά). Πληκτρολογήστε [ΚΩΔΙΚΟ] & [ENTER]. Αμέσως το ενδεικτικό ARM (ανάβει ή σβήνει, ανάλογα με τον προγραμματισμό) και αρχίζει να ηχεί ο βομβητής. 10 δεύτερα πριν την λήξη του χρόνου εξόδου, ο ήχος γίνεται πιο γρήγορος ενώ στο Display μετρά ανάστροφα ο υπολειπόμενος χρόνος εξόδου. Αν θέλετε να παρατείνετε τον χρόνο εξόδου, πιέστε το πλήκτρο [BYPASS], ώστε να αρχίσει να μετρά ο χρόνος εξόδου από την αρχή. ΓΡΗΓΟΡΟΣ ΟΠΛΙΣΜΟΣ Αντί κωδικού, πληκτρολογήσετε το ψηφίο γρήγορης όπλισης και [ENTER]. Το σύστημα οπλίζει όπως και στην πλήρη όπλιση, αλλά σε περίπτωση διαχωρισμού του πίνακα, οπλίζει μόνο το υποσύστημα στο οποίο ανήκει το πληκτρολόγιο που έγινε ο χειρισμός. ΟΠΛΙΣΜΟΣ ΜΕ ΑΠΟΜΟΝΩΣΗ ΖΩΝΩΝ Οπλίστε απομονώνοντας επιλεκτικά κάποιες ζώνες. Δώστε [ΚΩΔΙΚΟ] & [BYPASS]. Το ενδεικτικό ΒΥPASS αναβοσβήνει. Δώστε τις ζώνες που θέλετε να απομονώσετε (π.χ. 03, 08, 12) και πατήστε [ENTER]. Το σύστημα θα οπλίσει ενώ τα ενδεικτικά των ζωνών που θα απομονωθούν και το ΒΥPASS αναβοσβήνουν μέχρι την λήξη του χρόνου εξόδου. ΟΠΛΙΣΜΟΣ ΜΕ ΟΜΑΔΙΚΗ ΑΠΟΜΟΝΩΣΗ ΖΩΝΩΝ Οπλίστε απομονώνοντας μια ομάδα ζωνών (καθορίζονται από τη μνήμη 13). Εντολή: [ΚΩΔΙΚΟΣ] [BYPASS] & [ENTER]. ΟΠΛΙΣΜΟΣ ΜΕ ΑΝΟΙΚΤΕΣ ΖΩΝΕΣ Αν προσπαθήσετε να οπλίσετε το σύστημα ενώ υπάρχουν ανοικτές ζώνες, υπάρχουν οι εξής επιλογές ανάλογα με τον προγραμματισμό της μονάδας: Το σύστημα δεν οπλίζει. Το σύστημα οπλίζει και ενεργοποιείται συναγερμός. (Αν υπάρχουν ανοικτές ζώνες χωρίς έλεγχο κατάστασης, βλέπε μνήμη 14) Το σύστημα οπλίζει και στην λήξη του χρόνου εξόδου απομονώνει αυτόματα τις ανοικτές ζώνες. Οι απομονωμένες ζώνες θα επανέλθουν αυτόματα στο σύστημα με τον αφοπλισμό του συστήματος. Το σύστημα οπλίζει και στην λήξη του χρόνου εξόδου απομονώνει αυτόματα τις ανοικτές ζώνες. Οι απομονωμένες ζώνες θα επανέλθουν αυτόματα στο σύστημα μόλις κλείσουν. ΣΗΜΕΙΩΣΗ: Όλες οι απομονωμένες ζώνες, επανέρχονται αυτόματα με τον αφοπλισμό του συστήματος. ΠΕΡΙΜΕΤΡΙΚΟΣ ΟΠΛΙΣΜΟΣ Χρησιμοποιείται όταν θέλετε να παραμείνετε στο χώρο (π.χ. νύχτα). Υπάρχουν οι εξής δυνατοί τρόποι όπλισης: 1. Πληκτρολογήστε [ΗΟME] & [ENTER]. Θα λειτουργούν μόνο οι περιμετρικές ζώνες, θα μηδενισθούν οι χρόνοι εισόδου/εξόδου ενώ οι ζώνες εσωτερικής προστασίας θα απομονωθούν αυτόματα. 2. Πληκτρολογήστε [ΚΩΔΙΚΟ] & [ENTER]. Αρχίζει να μετρά ο χρόνος εξόδου. Αν μέχρι να λήξη του δεν ανοίξει μια ζώνη καθυστέρησης, η μονάδα θα κάνει αυτόματα περιμετρικό οπλισμό. Στην περίπτωση αυτή, δεν καταργείται ο χρόνος εισόδου. 3. Για περιμετρική όπλιση και ταυτόχρονη απομόνωση κάποιων ζωνών, δώστε: [ΚΩΔΙΚΟΣ] [BYPASS] [ΖΩΝΕΣ] [ΗΟME] & [ENTER]. 4. Αν έχετε κάνει περιμετρική όπλιση, μπορείτε να βγείτε από τον χώρο χωρίς να αφοπλίσετε την μονάδα, πατώντας το πλήκτρο [BYPASS] για 2 δευτερόλεπτα. Τότε αρχίζει να μετρά ο χρόνος εξόδου και μπορείτε να αποχωρήσετε από τον χώρο. Από την στιγμή που θα βγείτε από τον χώρο το πλήκτρο [BYPASS], θα ισχύει ο χρόνος εισόδου, για να μπορείτε να επανέλθετε στον χώρο και να αφοπλίσετε την μονάδα. Αν η μονάδα έχει χωριστεί σε 2 υποσυστήματα και έχει προγραμματισθεί να οπλίζει αυτόματα, ισχύει ότι και στην απλή εγκατάσταση. Ο χειρισμός του κάθε υποσυστήματος χωριστά είναι η ίδιος με αυτόν της απλής εγκατάστασης. Παρακάτω αναφέρονται οι επιπλέον λειτουργίες που παρέχει η μονάδα όταν λειτουργεί σε δύο υποσυστήματα. ΑΛΛΑΓΗ ΥΠΟΣΥΣΤΗΜΑΤΟΣ Οι χρήστες που έχουν την δυνατότητα αλλαγής υποσυστήματος, μπορούν να χειριστούν το άλλο υποσύστημα από το πληκτρολόγιο του δικού τους υποσυστήματος. Πληκτρολογήστε: [ΚΩΔΙΚΟΣ] [PART] [01] όταν είστε στο 2 Ο Υποσύστημα για να μεταφερθείτε στο 1 Ο. [ΚΩΔΙΚΟΣ] [PART] [02], όταν είστε στο 1 Ο Υποσύστημα για να μεταφερθείτε στο 2 Ο. Με την είσοδο στο υποσύστημα εμφανίζονται στο πληκτρολόγιο οι ενδείξεις του νέου υποσυστήματος και μπορεί να γίνει πλήρης έλεγχος αυτού (κατάσταση, ζώνες, συμβάντα, τροφοδοσία, μπαταρία) ή χειρισμός του όπλιση ή αφόπλιση, χωρίς, όμως, να μπορείτε να κάνετε οποιονδήποτε προγραμματισμό. ΠΑΡΑΤΗΡΗΣΕΙΣ: Η επαναφορά του πληκτρολογίου στο υποσύστημα που ανήκει γίνεται με την ίδια διαδικασία ή αυτόματα μετά από 1 λεπτό. Για να δείτε σε ποιο υποσύστημα είναι το πληκτρολόγιο κρατήστε πατημένο για 2 δεύτερα το πλήκτρο [PART]. Θα ανάψει το Led της ζώνης 1, αν είναι στο 1ο ή το Led της ζώνης 2 αν είναι στο 2ο. ΟΠΛΙΣΗ ΥΠΟΣΥΣΤΗΜΑΤΩΝ Δώστε [ΚΩΔΙΚΟ] και [PART]. Στο Display θα εμφανισθεί το [Α]. Πιέστε το 1, για να οπλίσει το 1 ο υποσύστημα, το 2 για το 2 ο ή 1 και 2 για να οπλίσετε και τα δύο συγχρόνως και τέλος πατήστε [ENTER]. ΑΦΟΠΛΙΣΗ ΥΠΟΣΥΣΤΗΜΑΤΩΝ Δώστε [ΚΩΔΙΚΟ] και [PART]. Στο Display θα εμφανισθεί το [d]. Πιέστε το 1, για να αφοπλίσει το 1 ο υποσύστημα, το 2 για το 2 ο ή 1 και 2 για να αφοπλίσετε και τα δύο συγχρόνως και τέλος πατήστε [ENTER]. Πίνακας Συναγερμού Apollo Συνοπτικές οδηγίες Χειρισμού & Προγραμματισμού έκδοση Απρίλιος 2007 Σελίδα 2 από 10

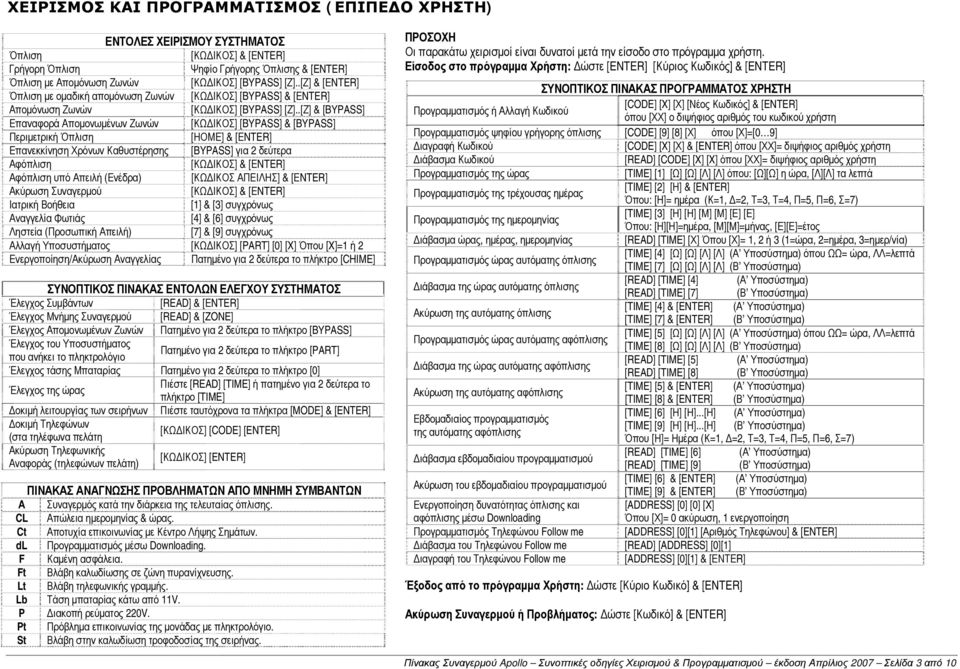

3 ΧΕΙΡΙΣΜΟΣ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ (ΕΠΙΠΕΔΟ ΧΡΗΣΤΗ) ΕΝΤΟΛΕΣ ΧΕΙΡΙΣΜΟΥ ΣΥΣΤΗΜΑΤΟΣ ΠΡΟΣΟΧΗ Όπλιση [ΚΩΔΙΚΟΣ] & [ΕNTER] Οι παρακάτω χειρισμοί είναι δυνατοί μετά την είσοδο στο πρόγραμμα χρήστη. Γρήγορη Όπλιση Ψηφίο Γρήγορης Όπλισης & [ENTER] Είσοδος στο πρόγραμμα Χρήστη: Δώστε [ENTER] [Κύριος Κωδικός] & [ENTER] Όπλιση με Απομόνωση Ζωνών [ΚΩΔΙΚΟΣ] [BYPASS] [Ζ]..[Ζ] & [ΕNTER] ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΠΡΟΓΡΑΜΜΑΤΟΣ ΧΡΗΣΤΗ Όπλιση με ομαδική απομόνωση Ζωνών [ΚΩΔΙΚΟΣ] [BYPASS] & [ΕNTER] Απομόνωση Ζωνών [ΚΩΔΙΚΟΣ] [BYPASS] [Ζ]..[Ζ] & [BYPASS] [CODE] [X] [Χ] [Νέος Κωδικός] & [ENTER] Προγραμματισμός ή Αλλαγή Κωδικού όπου [ΧΧ] ο διψήφιος αριθμός του κωδικού χρήστη Επαναφορά Απομονωμένων Ζωνών [ΚΩΔΙΚΟΣ] [BYPASS] & [BYPASS] Περιμετρική Όπλιση [ΗΟΜΕ] & [ΕNTER] Προγραμματισμός ψηφίου γρήγορης όπλισης [CODE] [9] [8] [Χ] όπου [Χ]=[0 9] Επανεκκίνηση Χρόνων Καθυστέρησης [BYPASS] για 2 δεύτερα Διαγραφή Κωδικού [CODE] [X] [Χ] & [ENTER] όπου [ΧΧ]= διψήφιος αριθμός χρήστη Αφόπλιση [ΚΩΔΙΚΟΣ] & [ΕNTER] Διάβασμα Κωδικού [READ] [CODE] [X] [X] όπου [ΧΧ]= διψήφιος αριθμός χρήστη Αφόπλιση υπό Απειλή (Ενέδρα) [ΚΩΔΙΚΟΣ ΑΠΕΙΛΗΣ] & [ΕNTER] Προγραμματισμός της ώρας [TIME] [1] [Ω] [Ω] [Λ] [Λ] όπου: [Ω][Ω] η ώρα, [Λ][Λ] τα λεπτά Ακύρωση Συναγερμού [ΚΩΔΙΚΟΣ] & [ΕNTER] [TIME] [2] [Η] & [ENTER] Προγραμματισμός της τρέχουσας ημέρας Ιατρική Βοήθεια [1] & [3] συγχρόνως Όπου: [Η]= ημέρα (Κ=1, Δ=2, Τ=3, Τ=4, Π=5, Π=6, Σ=7) Αναγγελία Φωτιάς [4] & [6] συγχρόνως [TIME] [3] [Η] [Η] [Μ] [Μ] [Ε] [Ε] Προγραμματισμός της ημερομηνίας Ληστεία (Προσωπική Απειλή) [7] & [9] συγχρόνως Όπου: [Η][Η]=ημέρα, [Μ][Μ]=μήνας, [Ε][Ε]=έτος Αλλαγή Υποσυστήματος [ΚΩΔΙΚΟΣ] [PART] [0] [X] Όπου [X]=1 ή 2 Διάβασμα ώρας, ημέρας, ημερομηνίας [READ] [TIME] [Χ] Όπου [Χ]= 1, 2 ή 3 (1=ώρα, 2=ημέρα, 3=ημερ/νία) Ενεργοποίηση/Ακύρωση Αναγγελίας Πατημένο για 2 δεύτερα το πλήκτρο [CHIME] [TIME] [4] [Ω] [Ω] [Λ] [Λ] (Α Υποσύστημα) όπου ΩΩ= ώρα, ΛΛ=λεπτά Προγραμματισμός ώρας αυτόματης όπλισης [TIME] [7] [Ω] [Ω] [Λ] [Λ] (Β Υποσύστημα) [READ] [TIME] [4] (Α Υποσύστημα) ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΕΝΤΟΛΩΝ ΕΛΕΓΧΟΥ ΣΥΣΤΗΜΑΤΟΣ Διάβασμα της ώρας αυτόματης όπλισης [READ] [TIME] [7] (Β Υποσύστημα) Έλεγχος Συμβάντων [READ] & [ΕNTER] [TIME] [4] & [ENTER] (Α Υποσύστημα) Έλεγχος Μνήμης Συναγερμού [READ] & [ZONE] Ακύρωση της αυτόματης όπλισης [TIME] [7] & [ENTER] (Β Υποσύστημα) Έλεγχος Απομονωμένων Ζωνών Πατημένο για 2 δεύτερα το πλήκτρο [BYPASS] [TIME] [5] [Ω] [Ω] [Λ] [Λ] (Α Υποσύστημα) όπου ΩΩ= ώρα, ΛΛ=λεπτά Έλεγχος του Υποσυστήματος Προγραμματισμός ώρας αυτόματης αφόπλισης Πατημένο για 2 δεύτερα το πλήκτρο [PART] [TIME] [8] [Ω] [Ω] [Λ] [Λ] (Β Υποσύστημα) που ανήκει το πληκτρολόγιο [READ] [TIME] [5] (Α Υποσύστημα) Έλεγχος τάσης Μπαταρίας Πατημένο για 2 δεύτερα το πλήκτρο [0] Διάβασμα της ώρας αυτόματης αφόπλισης [READ] [TIME] [8] (Β Υποσύστημα) Έλεγχος της ώρας Πιέστε [READ] [TIME] ή πατημένο για 2 δεύτερα το [TIME] [5] & [ENTER] (Α Υποσύστημα) πλήκτρο [TIME] Ακύρωση της αυτόματης αφόπλισης [TIME] [8] & [ENTER] (Β Υποσύστημα) Δοκιμή λειτουργίας των σειρήνων Πιέστε ταυτόχρονα τα πλήκτρα [MODE] & [ENTER] [TIME] [6] [Η] [Η]...[Η] (Α Υποσύστημα) Δοκιμή Τηλεφώνων Εβδομαδιαίος προγραμματισμός [ΚΩΔΙΚΟΣ] [CODE] [ENTER] [TIME] [9] [Η] [Η]...[Η] (Β Υποσύστημα) (στα τηλέφωνα πελάτη της αυτόματης αφόπλισης Όπου [Η]= Ημέρα (Κ=1, Δ=2, Τ=3, Τ=4, Π=5, Π=6, Σ=7) Ακύρωση Τηλεφωνικής [ΚΩΔΙΚΟΣ] [ENTER] [READ] [TIME] [6] (Α Υποσύστημα) Αναφοράς (τηλεφώνων πελάτη) Διάβασμα εβδομαδιαίου προγραμματισμού [READ] [TIME] [9] (Β Υποσύστημα) ΠΙΝΑΚΑΣ ΑΝΑΓΝΩΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ ΑΠΟ ΜΝΗΜΗ ΣΥΜΒΑΝΤΩΝ Ακύρωση του εβδομαδιαίου προγραμματισμού [TIME] [6] & [ENTER] (Α Υποσύστημα) [TIME] [9] & [ENTER] (Β Υποσύστημα) Α Συναγερμός κατά την διάρκεια της τελευταίας όπλισης. Ενεργοποίηση δυνατότητας όπλισης και [ADDRESS] [0] [0] [X] CL Απώλεια ημερομηνίας & ώρας. αφόπλισης μέσω Downloading Όπου [Χ]= 0 ακύρωση, 1 ενεργοποίηση Ct Αποτυχία επικοινωνίας με Κέντρο Λήψης Σημάτων. Προγραμματισμός Τηλεφώνου Follow me [ADDRESS] [0][1] [ Τηλεφώνου] & [ENTER] dl Προγραμματισμός μέσω Downloading. Διάβασμα του Τηλεφώνου Follow me [READ] [ADDRESS] [0][1] F Καμένη ασφάλεια. Διαγραφή του Τηλεφώνου Follow me [ADDRESS] [0][1] & [ΕΝΤΕR] Ft Βλάβη καλωδίωσης σε ζώνη πυρανίχνευσης. Lt Βλάβη τηλεφωνικής γραμμής. Έξοδος από το πρόγραμμα Χρήστη: Δώστε [Κύριο Κωδικό] & [ENTER] Lb Τάση μπαταρίας κάτω από 11V. P Διακοπή ρεύματος 220V. Ακύρωση Συναγερμού ή Προβλήματος: Δώστε [Κωδικό] & [ENTER] Pt Πρόβλημα επικοινωνίας της μονάδας με πληκτρολόγιο. St Βλάβη στην καλωδίωση τροφοδοσίας της σειρήνας. Πίνακας Συναγερμού Apollo Συνοπτικές οδηγίες Χειρισμού & Προγραμματισμού έκδοση Απρίλιος 2007 Σελίδα 3 από 10

4 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ (ΕΠΙΠΕΔΟ ΕΓΚΑΤΑΣΤΑΤΗ) Είσοδος και έξοδος από τον Πρόγραμμα Εγκαταστάτη Κωδικός Τεχνικού Το σύστημα πρέπει να είναι αφοπλισμένο. Αρχικός κωδικός χρήστη: 1777 Αρχικός κωδικός τεχνικού: 7777 Καθορισμός Γενικών Παραμέτρων Συστήματος Αντιστοίχιση Ζώνης Πληκτρολογίου 01 01~16= Διψήφιος αριθμός αντιστοιχούμενης ζώνης 01~16, 00~16 00= Κατάργηση αντιστοίχισης ζώνης πληκτρολογίου 00 Επιλογές λειτουργίας ενδεικτικού Arm = Ενδεικτικό ARM σβηστό σε Αφοπλισμό, 1= Ενδεικτικό ARM αναμμένο σε Αφοπλισμό 1 Επιλογές λειτουργίας βομβητή 0= Κατάργηση βομβητή σε χρόνους εισόδου εξόδου, 1= Βομβητής μόνο σε χρόνο εισόδου πληκτρολογίων 03 0~3 2= Βομβητής μόνο σε χρόνο εξόδου, 3= Λειτουργία βομβητή σε χρόνους εισόδου - εξόδου 3 Επιλογές τηλεφωνικής αναφοράς 0= Τοπική λειτουργία (Χωρίς τηλεφωνική αναφορά), 1= Ενεργοποίηση Κωδικοποιητή (Αναφορά σε ΚΛΣ) πίνακα 04 0~3 2= Ενεργοποίηση Τηλεφωνητή (Αναφορά σε τ/φ πελάτη), 3= Ενεργοποίηση Κωδικοποιητή & Τηλεφωνητή 0 Επιλογές διάρκειας συναγερμού = διάρκεια συναγερμού μέχρι το κλείσιμο των ζωνών, 1= λήξη συναγερμού με τη διάρκεια συναγερμού 0 0= Οπλισμός με ανοικτές ζώνες & ενεργοποίηση συναγερμού, 1= Οπλισμός με απομόνωση ανοικτών Επιλογές αυτόματης απομόνωσης 06 0~3 ζωνών, 2= Οπλισμός με απομόνωση ανοικτών ζωνών & ειδοποίηση σειρήνας ανοικτών ζωνών σε οπλισμό 3= Οπλισμός με απομόνωση ανοικτών ζωνών & επαναφορά όταν κλείσουν 0 Επιλογές αυτόματης απενεργο- 07 0~9 1~9= Απενεργοποίηση μετά από (χ) συναγερμούς, 0= Ακύρωση λειτουργίας 0 ποίησης ζωνών μετά συναγερμό Επιλογές αυτόματου οπλισμού με παραμονή στο χώρο (HOME) Χρόνος ελέγχου διακοπής ρεύματος Επιλογές λειτουργίας Downloading 10 00~99 Προγραμματισμός Ζωνών 0= Κανονικός οπλισμός συστήματος, 1= Οπλισμός με παραμονή αν δεν ανοίξει ζώνη καθυστέρησης στη διάρκεια χρόνου εξόδου (αυτόματη απομόνωση εσωτερικών ζωνών) 09 00~99 01~99= Χρόνος ελέγχου διακοπής ρεύματος σε λεπτά, 00= Ακύρωση ελέγχου διακοπής ρεύματος 00 01~99= Κουδουνίσματα για ανάληψη για Downloading 00= Ακύρωση λειτουργίας Downloading (χωρίς ανάληψη ) Προγραμματισμός Πληκτρολόγηση Επεξήγηση Καθορισμός τύπου λειτουργίας ζωνών 01~16 0~3 1~9 0~3 Καθορισμός ζωνών καθυστέρησης 01~16 00~99 Καθορισμός υποσυστήματος (ων) που θα ανήκουν οι ζώνες 01~16 1,2 1ο Ψηφίο: Βρόγχος ζώνης, όπου: 0=(NC), 1=(EOL), 2=(DEOL), 3=(Διπλασιασμός), 2ο Ψηφίο: Τύπος ζώνης (βλέπε πίνακα 1), 3ο Ψηφίο: Μήνυμα τηλεφωνητή, όπου: 0= Χωρίς τηλεφωνητή, 1=1ο κανάλι, 2=2ο κανάλι, 3=και στα 2 κανάλια 01~99= Καθορισμός ζώνης καθυστέρησης με χρόνο εισόδου σε δευτερόλεπτα 00= Άμεση ζώνη 1= Ζώνη που ανήκει στο 1ο υποσύστημα, 2= Ζώνη που ανήκει στο 2ο υποσύστημα 1& 2= Ζώνη κοινή και στα δύο υποσυστήματα Εντολή Επιλογή Ζώνης Τύπος Βρόγχου Τύπος ζώνης Μήνυμα τηλεφωνητή Υποσύστημα Καθυστέρηση Προγραμματισμός όλων των παραμέτρων ζώνης (με μια εντολή) 01~16 0~3 1~9 0~3 1,2 00~ Πίνακας Συναγερμού Apollo Συνοπτικές οδηγίες Χειρισμού & Προγραμματισμού έκδοση Απρίλιος 2007 Σελίδα 4 από 10

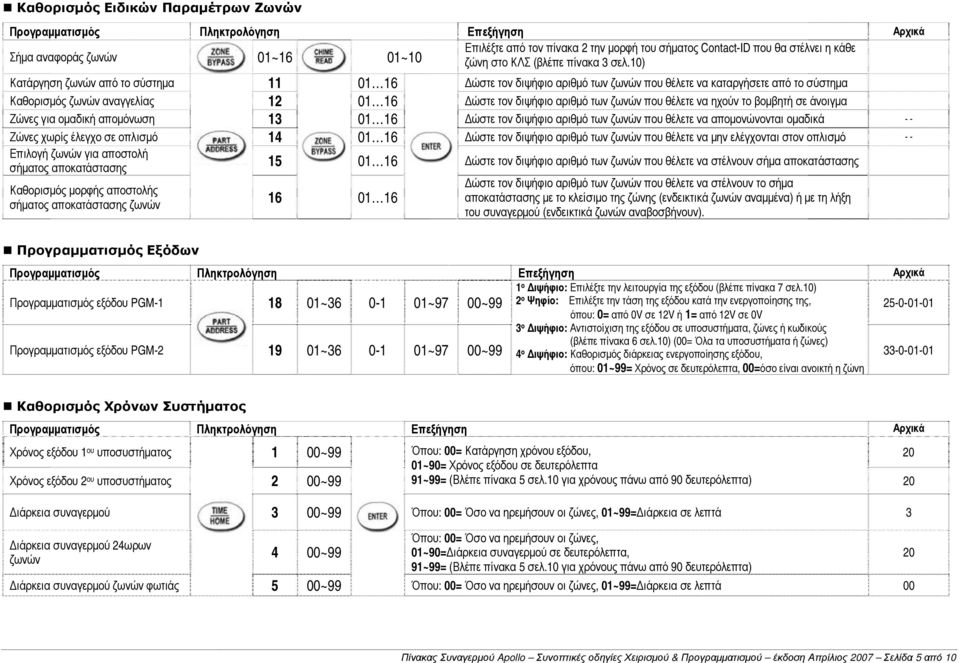

5 Καθορισμός Ειδικών Παραμέτρων Ζωνών Επιλέξτε από τον πίνακα 2 την μορφή του σήματος Contact-ID που θα στέλνει η κάθε Σήμα αναφοράς ζωνών 01~16 01~10 ζώνη στο ΚΛΣ (βλέπε πίνακα 3 σελ.10) Κατάργηση ζωνών από το σύστημα Δώστε τον διψήφιο αριθμό των ζωνών που θέλετε να καταργήσετε από το σύστημα Καθορισμός ζωνών αναγγελίας Δώστε τον διψήφιο αριθμό των ζωνών που θέλετε να ηχούν το βομβητή σε άνοιγμα Ζώνες για ομαδική απομόνωση Δώστε τον διψήφιο αριθμό των ζωνών που θέλετε να απομονώνονται ομαδικά - - Ζώνες χωρίς έλεγχο σε οπλισμό Δώστε τον διψήφιο αριθμό των ζωνών που θέλετε να μην ελέγχονται στον οπλισμό - - Επιλογή ζωνών για αποστολή σήματος αποκατάστασης Καθορισμός μορφής αποστολής σήματος αποκατάστασης ζωνών Δώστε τον διψήφιο αριθμό των ζωνών που θέλετε να στέλνουν σήμα αποκατάστασης Δώστε τον διψήφιο αριθμό των ζωνών που θέλετε να στέλνουν το σήμα αποκατάστασης με το κλείσιμο της ζώνης (ενδεικτικά ζωνών αναμμένα) ή με τη λήξη του συναγερμού (ενδεικτικά ζωνών αναβοσβήνουν). Προγραμματισμός Εξόδων Προγραμματισμός εξόδου PGM ~ ~97 00~99 1 ο Διψήφιο: Επιλέξτε την λειτουργία της εξόδου (βλέπε πίνακα 7 σελ.10) 2 ο Ψηφίο: Επιλέξτε την τάση της εξόδου κατά την ενεργοποίησης της, όπου: 0= από 0V σε 12V ή 1= από 12V σε 0V Προγραμματισμός εξόδου PGM ~ ~97 00~99 3 ο Διψήφιο: Αντιστοίχιση της εξόδου σε υποσυστήματα, ζώνες ή κωδικούς (βλέπε πίνακα 6 σελ.10) (00= Όλα τα υποσυστήματα ή ζώνες) 4 ο Διψήφιο: Καθορισμός διάρκειας ενεργοποίησης εξόδου, όπου: 01~99= Χρόνος σε δευτερόλεπτα, 00=όσο είναι ανοικτή η ζώνη Καθορισμός Χρόνων Συστήματος Χρόνος εξόδου 1 ου υποσυστήματος 1 00~99 Όπου: 00= Κατάργηση χρόνου εξόδου, 01~90= Χρόνος εξόδου σε δευτερόλεπτα 20 Χρόνος εξόδου 2 ου υποσυστήματος 2 00~99 91~99= (Βλέπε πίνακα 5 σελ.10 για χρόνους πάνω από 90 δευτερόλεπτα) 20 Διάρκεια συναγερμού 3 00~99 Όπου: 00= Όσο να ηρεμήσουν οι ζώνες, 01~99=Διάρκεια σε λεπτά 3 Διάρκεια συναγερμού 24ωρων ζωνών 4 00~99 Όπου: 00= Όσο να ηρεμήσουν οι ζώνες, 01~90=Διάρκεια συναγερμού σε δευτερόλεπτα, 91~99= (Βλέπε πίνακα 5 σελ.10 για χρόνους πάνω από 90 δευτερόλεπτα) Διάρκεια συναγερμού ζωνών φωτιάς 5 00~99 Όπου: 00= Όσο να ηρεμήσουν οι ζώνες, 01~99=Διάρκεια σε λεπτά Πίνακας Συναγερμού Apollo Συνοπτικές οδηγίες Χειρισμού & Προγραμματισμού έκδοση Απρίλιος 2007 Σελίδα 5 από 10

6 Καθορισμός Κωδικών Χρηστών και Εγκαταστάτη 1 Καθορισμός κωδικών χρήστη σε ο Διψήφιο: 02~97= Αύξων αριθμός κωδικού χρήστη 2 έως χρήστη 97 Χρήστες 2 επίπεδα πρόσβασης & υποσυστήματα που ανήκουν και έχουν πρόσβαση ο Ψηφίο: 1 ή 2= Επιλογή του υποσυστήματος στο οποίο ανήκει ο χρήστης 02~97 1~6 1 ή 2 1~2 ο Ψηφίο: 1~6= Επιλογή επιπέδου πρόσβασης χρήστη (βλέπε πίνακα 4 σελ.10) 02~97: 3 2, 1, 1 4 ο Ψηφίο: 1~2= Επιλογή υποσ/των που θα έχει πρόσβαση ο χρήστης (1, 2, 1&2) Προγραμματισμός κωδικού εγκαταστάτη Αλλαγή αρχικού εργοστασιακού κωδικού εγκαταστάτη 00 Νέος 4ψήφιος κωδικός Νέος κωδικός εγκαταστάτη (4 ψηφία) Παλαιός κωδικός Νέος κωδικός Νέος κωδικός Νέος αρχικός εργοστασιακός κωδικός εγκαταστάτη (4 ψηφία) 7777 Καθορισμός Τηλεφωνικής Επικοινωνίας Όπου: 1= Παλμική κλήση με έλεγχο επικοινωνίας, 2= Τονική κλήση με έλεγχο επικοινωνίας, 3= Παλμική κλήση Επιλογή Τονικής ή Παλμικής κλήσης 20 1~4 χωρίς έλεγχο επικοινωνίας, 4= Τονική κλήση χωρίς έλεγχο επικοινωνίας, 2 Επιλογές ελέγχου της Τηλεφωνικής Όπου: 01~99 ενεργοποίηση συναγερμού σε λεπτά σε περίπτωση βλάβης τηλεφωνικής γραμμής. Η τηλεφωνική γραμμής 21 00~99 γραμμής ελέγχεται κάθε 15 δευτερόλεπτα. 00= Κατάργηση ελέγχου τηλεφωνικής γραμμής. 00 Επιλογές συναγερμού σε βλάβη τηλεφωνικής γραμμής 22 1~2 Όπου: 1= Ενεργοποίηση βομβητή, 2= Ενεργοποίηση βομβητή και σειρήνας 1 Κέντρων Λήψης Σημάτων Όπου: 1= Αναφορά σε ένα Κέντρο Λήψης Σημάτων 23 1~2 για αναφορά 2= Αναφορά σε δύο Κέντρα Λήψης Σημάτων 1 Προσπάθειες επικοινωνίας με Κέντρο Λήψης Σημάτων 24 01~99 Όπου: 01~99= Ο αριθμός προσπαθειών για αποστολή σήματος σε ΚΛΣ 08 Καθορισμός Τηλεφώνων Αναφοράς Συστήματος Προγραμ/σμός Πληκτρολόγηση Προγραμ/σμός Πληκτρολόγηση Προγραμ/σμός Πληκτρολόγηση 1 ο Τηλέφωνο αναφοράς 1ου ΚΛΣ φοράς 1ου ΚΛΣ φοράς 1ου ΚΛΣ 2 25 ο Τηλέφωνο ανα ο Τηλέφωνο ανα ο Τηλέφωνο αναφοράς 2ου ΚΛΣ 2 28 ο Τηλέφωνο αναφοράς 2ου ΚΛΣ 3 29 ο Τηλέφωνο αναφοράς 2ου ΚΛΣ 30 1 ο Τηλέφωνο 1ου 1 ο Τηλέφωνο 2ου Τηλέφωνο DL επανάκλησης ο Τηλέφωνο 1ου 2 ο Τηλέφωνο 2ου ο Τηλέφωνο 1ου 3 ο Τηλέφωνο 2ου Για κλήση μέσω τηλεφωνικού κέντρου: Πριν τον αριθμό δώστε τον αριθμό ανάληψης εξωτερικής γραμμής και κατόπιν πατήστε το πλήκτρο [Time/Home] για εισαγωγή παύσης πριν την κλήση του τηλεφωνικού αριθμού. Πίνακας Συναγερμού Apollo Συνοπτικές οδηγίες Χειρισμού & Προγραμματισμού έκδοση Απρίλιος 2007 Σελίδα 6 από 10

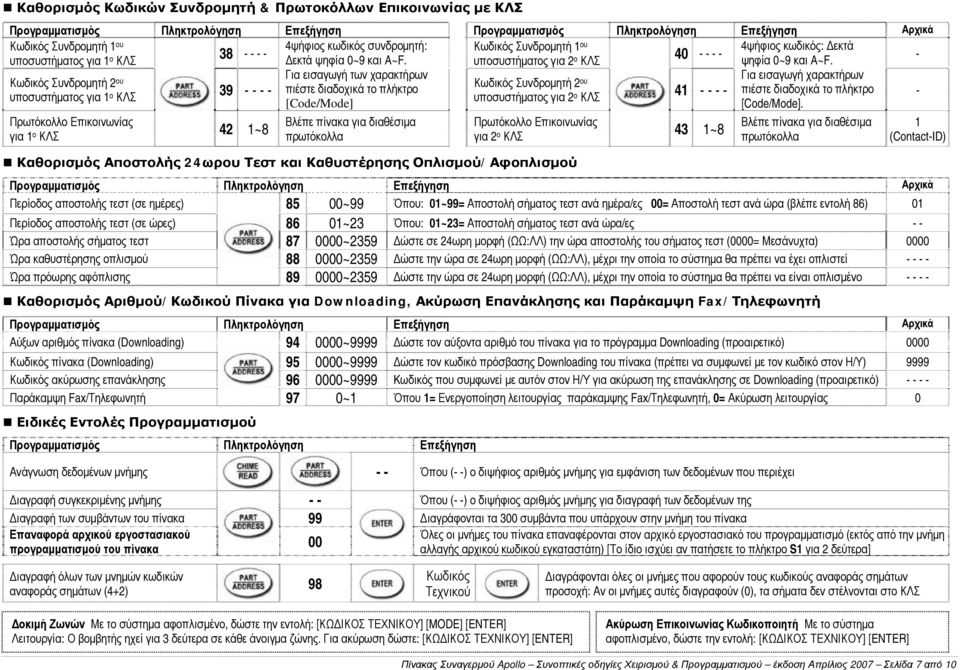

7 Καθορισμός Κωδικών Συνδρομητή & Πρωτοκόλλων Επικοινωνίας με ΚΛΣ Προγραμματισμός Πληκτρολόγηση Επεξήγηση Κωδικός Συνδρομητή 1 ου Κωδικός Συνδρομητή 1 υποσυστήματος για 1 ο ΚΛΣ ου 4ψήφιος κωδικός: Δεκτά υποσυστήματος για 2 ο ΚΛΣ Κωδικός Συνδρομητή 2 ου υποσυστήματος για 1 ο ΚΛΣ Πρωτόκολλο Επικοινωνίας για 1 ο ΚΛΣ ~8 4ψήφιος κωδικός συνδρομητή: Δεκτά ψηφία 0~9 και A~F. Για εισαγωγή των χαρακτήρων πιέστε διαδοχικά το πλήκτρο [Code/Mode] Βλέπε πίνακα για διαθέσιμα πρωτόκολλα Κωδικός Συνδρομητή 2 ου υποσυστήματος για 2 ο ΚΛΣ Πρωτόκολλο Επικοινωνίας για 2 ο ΚΛΣ Καθορισμός Αποστολής 24ωρου Τεστ και Καθυστέρησης Οπλισμού/Αφοπλισμού ~8 ψηφία 0~9 και A~F. Για εισαγωγή χαρακτήρων πιέστε διαδοχικά το πλήκτρο [Code/Mode]. Βλέπε πίνακα για διαθέσιμα πρωτόκολλα Περίοδος αποστολής τεστ (σε ημέρες) 85 00~99 Όπου: 01~99= Αποστολή σήματος τεστ ανά ημέρα/ες 00= Αποστολή τεστ ανά ώρα (βλέπε εντολή 86) 01 Περίοδος αποστολής τεστ (σε ώρες) 86 01~23 Όπου: 01~23= Αποστολή σήματος τεστ ανά ώρα/ες - - Ώρα αποστολής σήματος τεστ ~2359 Δώστε σε 24ωρη μορφή (ΩΩ:ΛΛ) την ώρα αποστολής του σήματος τεστ (0000= Μεσάνυχτα) 0000 Ώρα καθυστέρησης οπλισμού ~2359 Δώστε την ώρα σε 24ωρη μορφή (ΩΩ:ΛΛ), μέχρι την οποία το σύστημα θα πρέπει να έχει οπλιστεί Ώρα πρόωρης αφόπλισης ~2359 Δώστε την ώρα σε 24ωρη μορφή (ΩΩ:ΛΛ), μέχρι την οποία το σύστημα θα πρέπει να είναι οπλισμένο Καθορισμός Αριθμού/Κωδικού Πίνακα για Downloading, Ακύρωση Επανάκλησης και Παράκαμψη Fax/Τηλεφωνητή Αύξων αριθμός πίνακα (Downloading) ~9999 Δώστε τον αύξοντα αριθμό του πίνακα για το πρόγραμμα Downloading (προαιρετικό) 0000 Κωδικός πίνακα (Downloading) ~9999 Δώστε τον κωδικό πρόσβασης Downloading του πίνακα (πρέπει να συμφωνεί με τον κωδικό στον Η/Υ) 9999 Κωδικός ακύρωσης επανάκλησης ~9999 Kωδικός που συμφωνεί με αυτόν στον Η/Υ για ακύρωση της επανάκλησης σε Downloading (προαιρετικό) Παράκαμψη Fax/Τηλεφωνητή 97 0~1 Όπου 1= Ενεργοποίηση λειτουργίας παράκαμψης Fax/Τηλεφωνητή, 0= Ακύρωση λειτουργίας 0 Ειδικές Εντολές Προγραμματισμού Προγραμματισμός Πληκτρολόγηση Επεξήγηση Ανάγνωση δεδομένων μνήμης - - Όπου (- -) ο διψήφιος αριθμός μνήμης για εμφάνιση των δεδομένων που περιέχει - 1 (Contact-ID) Διαγραφή συγκεκριμένης μνήμης - - Όπου (- -) ο διψήφιος αριθμός μνήμης για διαγραφή των δεδομένων της Διαγραφή των συμβάντων του πίνακα 99 Διαγράφονται τα 300 συμβάντα που υπάρχουν στην μνήμη του πίνακα Επαναφορά αρχικού εργοστασιακού Όλες οι μνήμες του πίνακα επαναφέρονται στον αρχικό εργοστασιακό του προγραμματισμό (εκτός από την μνήμη προγραμματισμού του πίνακα 00 αλλαγής αρχικού κωδικού εγκαταστάτη) [Το ίδιο ισχύει αν πατήσετε το πλήκτρο S1 για 2 δεύτερα] Διαγραφή όλων των μνημών κωδικών αναφοράς σημάτων (4+2) 98 Κωδικός Τεχνικού Διαγράφονται όλες οι μνήμες που αφορούν τους κωδικούς αναφοράς σημάτων προσοχή: Αν οι μνήμες αυτές διαγραφούν (0), τα σήματα δεν στέλνονται στο ΚΛΣ Δοκιμή Ζωνών Με το σύστημα αφοπλισμένο, δώστε την εντολή: [ΚΩΔΙΚΟΣ ΤΕΧΝΙΚΟΥ] [MODE] [ENTER] Λειτουργία: Ο βομβητής ηχεί για 3 δεύτερα σε κάθε άνοιγμα ζώνης. Για ακύρωση δώστε: [ΚΩΔΙΚΟΣ ΤΕΧΝΙΚΟΥ] [ENTER] Ακύρωση Επικοινωνίας Κωδικοποιητή Με το σύστημα αφοπλισμένο, δώστε την εντολή: [ΚΩΔΙΚΟΣ ΤΕΧΝΙΚΟΥ] [ENTER] Πίνακας Συναγερμού Apollo Συνοπτικές οδηγίες Χειρισμού & Προγραμματισμού έκδοση Απρίλιος 2007 Σελίδα 7 από 10

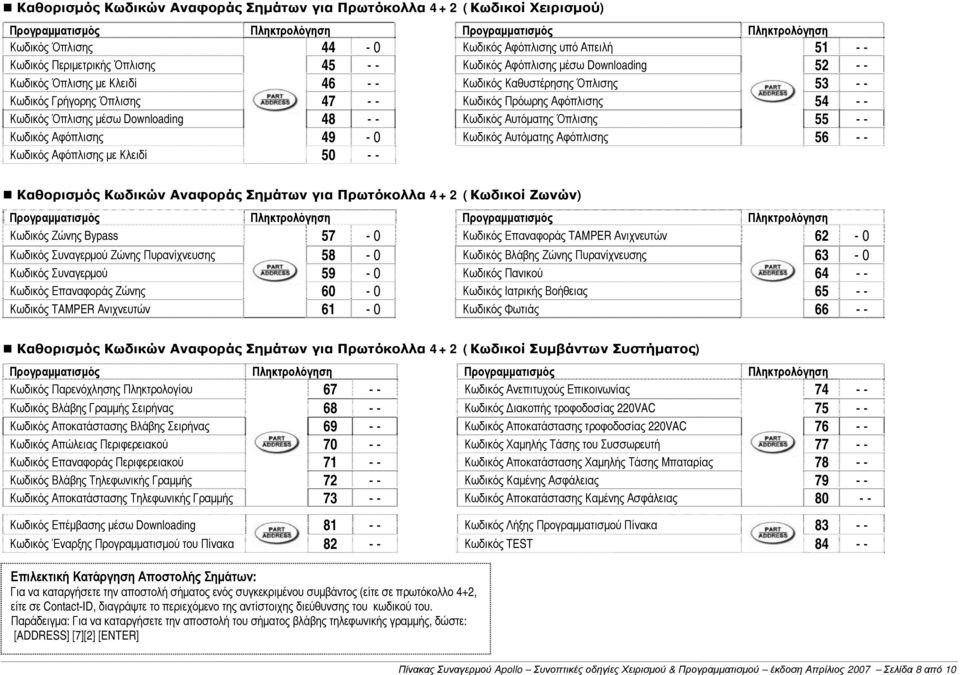

8 Καθορισμός Κωδικών Αναφοράς Σημάτων για Πρωτόκολλα 4+2 (Κωδικοί Χειρισμού) Προγραμματισμός Πληκτρολόγηση Προγραμματισμός Πληκτρολόγηση Κωδικός Όπλισης 44-0 Κωδικός Αφόπλισης υπό Απειλή Κωδικός Περιμετρικής Όπλισης Κωδικός Αφόπλισης μέσω Downloading Κωδικός Όπλισης με Κλειδί Κωδικός Καθυστέρησης Όπλισης Κωδικός Γρήγορης Όπλισης Κωδικός Πρόωρης Αφόπλισης Κωδικός Όπλισης μέσω Downloading Κωδικός Αυτόματης Όπλισης Κωδικός Αφόπλισης 49-0 Κωδικός Αυτόματης Αφόπλισης Κωδικός Αφόπλισης με Κλειδί Καθορισμός Κωδικών Αναφοράς Σημάτων για Πρωτόκολλα 4+2 (Κωδικοί Ζωνών) Προγραμματισμός Πληκτρολόγηση Προγραμματισμός Πληκτρολόγηση Κωδικός Ζώνης Bypass 57-0 Κωδικός Επαναφοράς TAMPER Ανιχνευτών 62-0 Κωδικός Συναγερμού Ζώνης Πυρανίχνευσης 58-0 Κωδικός Βλάβης Ζώνης Πυρανίχνευσης 63-0 Κωδικός Συναγερμού 59-0 Κωδικός Πανικού Κωδικός Επαναφοράς Ζώνης 60-0 Κωδικός Ιατρικής Βοήθειας Κωδικός TAMPER Ανιχνευτών 61-0 Κωδικός Φωτιάς Καθορισμός Κωδικών Αναφοράς Σημάτων για Πρωτόκολλα 4+2 (Κωδικοί Συμβάντων Συστήματος) Προγραμματισμός Πληκτρολόγηση Προγραμματισμός Πληκτρολόγηση Κωδικός Παρενόχλησης Πληκτρολογίου Κωδικός Ανεπιτυχούς Επικοινωνίας Κωδικός Βλάβης Γραμμής Σειρήνας Κωδικός Διακοπής τροφοδοσίας 220VAC Κωδικός Αποκατάστασης Βλάβης Σειρήνας Κωδικός Αποκατάστασης τροφοδοσίας 220VAC Κωδικός Απώλειας Περιφερειακού Κωδικός Χαμηλής Τάσης του Συσσωρευτή Κωδικός Επαναφοράς Περιφερειακού Κωδικός Αποκατάστασης Χαμηλής Τάσης Μπαταρίας Κωδικός Βλάβης Τηλεφωνικής Γραμμής Κωδικός Καμένης Ασφάλειας Κωδικός Αποκατάστασης Τηλεφωνικής Γραμμής Κωδικός Αποκατάστασης Καμένης Ασφάλειας Κωδικός Επέμβασης μέσω Downloading Κωδικός Λήξης Προγραμματισμού Πίνακα Κωδικός Έναρξης Προγραμματισμού του Πίνακα Κωδικός TEST Επιλεκτική Κατάργηση Αποστολής Σημάτων: Για να καταργήσετε την αποστολή σήματος ενός συγκεκριμένου συμβάντος (είτε σε πρωτόκολλο 4+2, είτε σε Contact-ID, διαγράψτε το περιεχόμενο της αντίστοιχης διεύθυνσης του κωδικού του. Παράδειγμα: Για να καταργήσετε την αποστολή του σήματος βλάβης τηλεφωνικής γραμμής, δώστε: [ADDRESS] [7][2] [ENTER] Πίνακας Συναγερμού Apollo Συνοπτικές οδηγίες Χειρισμού & Προγραμματισμού έκδοση Απρίλιος 2007 Σελίδα 8 από 10

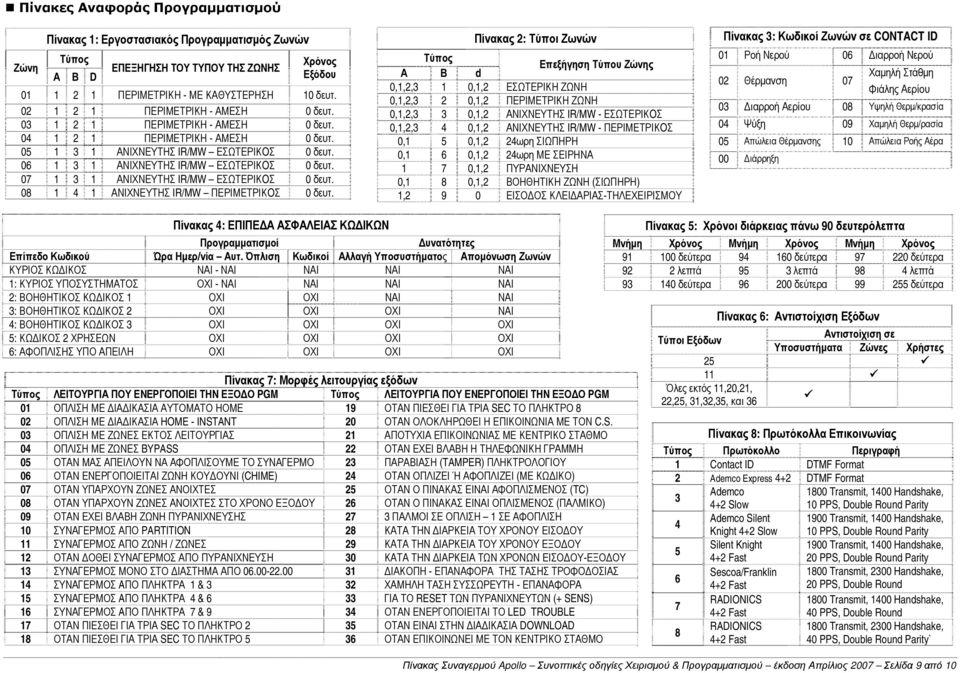

9 Πίνακες Αναφοράς Προγραμματισμού Πίνακας 1: Εργοστασιακός Προγραμματισμός Ζωνών Ζώνη Τύπος Χρόνος ΕΠΕΞΗΓΗΣΗ ΤΟΥ ΤΥΠΟΥ ΤΗΣ ΖΩΝΗΣ Α Β D Εξόδου ΠΕΡΙΜΕΤΡΙΚΗ - ΜΕ ΚΑΘΥΣΤΕΡΗΣΗ 10 δευτ ΠΕΡΙΜΕΤΡΙΚΗ - ΑΜΕΣΗ 0 δευτ ΠΕΡΙΜΕΤΡΙΚΗ - ΑΜΕΣΗ 0 δευτ ΠΕΡΙΜΕΤΡΙΚΗ - ΑΜΕΣΗ 0 δευτ ΑΝΙΧΝΕΥΤΗΣ IR/MW ΕΣΩΤΕΡΙΚOΣ 0 δευτ ΑΝΙΧΝΕΥΤΗΣ IR/MW ΕΣΩΤΕΡΙΚOΣ 0 δευτ ΑΝΙΧΝΕΥΤΗΣ IR/MW ΕΣΩΤΕΡΙΚOΣ 0 δευτ ΑΝΙΧΝΕΥΤΗΣ IR/MW ΠΕΡΙΜΕΤΡΙΚOΣ 0 δευτ. Πίνακας 2: Τύποι Ζωνών Τύπος Α Β d Επεξήγηση Τύπου Ζώνης 0,1,2,3 1 0,1,2 ΕΣΩΤΕΡΙΚΗ ΖΩΝΗ 0,1,2,3 2 0,1,2 ΠΕΡΙΜΕΤΡΙΚΗ ΖΩΝΗ 0,1,2,3 3 0,1,2 ΑΝΙΧΝΕΥΤΗΣ IR/MW - ΕΣΩΤΕΡΙΚOΣ 0,1,2,3 4 0,1,2 ΑΝΙΧΝΕΥΤΗΣ IR/MW - ΠΕΡΙΜΕΤΡΙΚOΣ 0,1 5 0,1,2 24ωρη ΣΙΩΠΗΡΗ 0,1 6 0,1,2 24ωρη ΜΕ ΣΕΙΡΗΝΑ 1 7 0,1,2 ΠΥΡΑΝΙΧΝΕΥΣΗ 0,1 8 0,1,2 ΒΟΗΘΗΤΙΚΗ ΖΩΝΗ (ΣΙΩΠΗΡΗ) 1,2 9 0 ΕΙΣΟΔΟΣ ΚΛΕΙΔΑΡΙΑΣ-ΤΗΛΕΧΕΙΡΙΣΜΟΥ Πίνακας 3: Κωδικοί Ζωνών σε CONTACT ID 01 Ροή Νερού 06 Διαρροή Νερού 02 Θέρμανση 07 Χαμηλή Στάθμη Φιάλης Αερίου 03 Διαρροή Αερίου 08 Υψηλή Θερμ/κρασία 04 Ψύξη 09 Χαμηλή Θερμ/ρασία 05 Απώλεια Θέρμανσης 10 Απώλεια Ροής Αέρα 00 Διάρρηξη Πίνακας 4: ΕΠΙΠΕΔΑ ΑΣΦΑΛΕΙΑΣ ΚΩΔΙΚΩΝ Προγραμματισμοί Δυνατότητες Επίπεδο Κωδικού Ώρα Ημερ/νία Αυτ. Όπλιση Κωδικοί Αλλαγή Υποσυστήματος Απομόνωση Ζωνών ΚΥΡΙΟΣ ΚΩΔΙΚΟΣ ΝΑΙ - ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ 1: ΚΥΡΙΟΣ ΥΠΟΣΥΣΤΗΜΑΤΟΣ ΟΧΙ - ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ 2: ΒΟΗΘΗΤΙΚΟΣ ΚΩΔΙΚΟΣ 1 ΟΧΙ ΟΧΙ ΝΑΙ ΝΑΙ 3: ΒΟΗΘΗΤΙΚΟΣ ΚΩΔΙΚΟΣ 2 ΟΧΙ ΟΧΙ ΟΧΙ ΝΑΙ 4: ΒΟΗΘΗΤΙΚΟΣ ΚΩΔΙΚΟΣ 3 ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ 5: ΚΩΔΙΚΟΣ 2 ΧΡΗΣΕΩΝ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ 6: ΑΦΟΠΛΙΣΗΣ ΥΠΟ ΑΠΕΙΛΗ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ Πίνακας 7: Μορφές λειτουργίας εξόδων Τύπος ΛΕΙΤΟΥΡΓΙΑ ΠΟΥ ΕΝΕΡΓΟΠΟΙΕΙ ΤΗΝ ΕΞΟΔΟ PGM Τύπος ΛΕΙΤΟΥΡΓΙΑ ΠΟΥ ΕΝΕΡΓΟΠΟΙΕΙ ΤΗΝ ΕΞΟΔΟ PGM 01 ΟΠΛΙΣΗ ΜΕ ΔΙΑΔΙΚΑΣΙΑ ΑΥΤΟΜΑΤΟ ΗΟΜΕ 19 ΟΤΑΝ ΠΙΕΣΘΕΙ ΓΙΑ ΤΡΙΑ SEC ΤΟ ΠΛΗΚΤΡΟ 8 02 ΟΠΛΙΣΗ ΜΕ ΔΙΑΔΙΚΑΣΙΑ HOME - INSTANT 20 ΟΤΑΝ ΟΛΟΚΛΗΡΩΘΕΙ Η ΕΠΙΚΟΙΝΩΝΙΑ ΜΕ ΤΟΝ C.S. 03 ΟΠΛΙΣΗ ΜΕ ΖΩΝΕΣ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ 21 ΑΠΟΤΥΧΙΑ ΕΠΙΚΟΙΝΩΝΙΑΣ ΜΕ ΚΕΝΤΡΙΚΟ ΣΤΑΘΜΟ 04 ΟΠΛΙΣΗ ΜΕ ΖΩΝΕΣ BYPASS 22 ΟΤΑΝ ΕΧΕΙ ΒΛΑΒΗ Η ΤΗΛΕΦΩΝΙΚΗ ΓΡΑΜΜΗ 05 ΟΤΑΝ ΜΑΣ ΑΠΕΙΛΟΥΝ ΝΑ ΑΦΟΠΛΙΣΟΥΜΕ ΤΟ ΣΥΝΑΓΕΡΜΟ 23 ΠΑΡΑΒΙΑΣΗ (TAMPER) ΠΛΗΚΤΡΟΛΟΓΙΟΥ 06 ΟΤΑΝ ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ ΖΩΝΗ ΚΟΥΔΟΥΝΙ (CHIME) 24 ΟΤΑΝ ΟΠΛΙΖΕΙ Ή ΑΦΟΠΛΙΖΕΙ (ΜΕ ΚΩΔΙΚΟ) 07 ΟΤΑΝ ΥΠΑΡΧΟΥΝ ΖΩΝΕΣ ΑΝΟΙΧΤΕΣ 25 ΟΤΑΝ Ο ΠΙΝΑΚΑΣ ΕΙΝΑΙ ΑΦΟΠΛΙΣΜΕΝΟΣ (TC) 08 ΟΤΑΝ ΥΠΑΡΧΟΥΝ ΖΩΝΕΣ ΑΝΟΙΧΤΕΣ ΣΤΟ ΧΡΟΝΟ ΕΞΟΔΟΥ 26 ΟΤΑΝ Ο ΠΙΝΑΚΑΣ ΕΙΝΑΙ ΟΠΛΙΣΜΕΝΟΣ (ΠΑΛΜΙΚΟ) 09 ΟΤΑΝ ΕΧΕΙ ΒΛΑΒΗ ΖΩΝΗ ΠΥΡΑΝΙΧΝΕΥΣΗΣ 27 3 ΠΑΛΜΟΙ ΣΕ ΟΠΛΙΣΗ 1 ΣΕ ΑΦΟΠΛΙΣΗ 10 ΣΥΝΑΓΕΡΜΟΣ ΑΠΟ PARTITION 28 ΚΑΤΑ ΤΗΝ ΔΙΑΡΚΕΙΑ ΤΟΥ ΧΡΟΝΟΥ ΕΙΣΟΔΟΥ 11 ΣΥΝΑΓΕΡΜΟΣ ΑΠΟ ΖΩΝΗ / ΖΩΝΕΣ 29 ΚΑΤΑ ΤΗΝ ΔΙΑΡΚΕΙΑ ΤΟΥ ΧΡΟΝΟΥ ΕΞΟΔΟΥ 12 ΟΤΑΝ ΔΟΘΕΙ ΣΥΝΑΓΕΡΜΟΣ ΑΠΟ ΠΥΡΑΝΙΧΝΕΥΣΗ 30 ΚΑΤΑ ΤΗΝ ΔΙΑΡΚΕΙΑ ΤΩΝ ΧΡΟΝΩΝ ΕΙΣΟΔΟΥ-ΕΞΟΔΟΥ 13 ΣΥΝΑΓΕΡΜΟΣ ΜΟΝΟ ΣΤΟ ΔΙΑΣΤΗΜΑ ΑΠΟ ΔΙΑΚΟΠΗ - ΕΠΑΝΑΦΟΡΑ ΤΗΣ ΤΑΣΗΣ ΤΡΟΦΟΔΟΣΙΑΣ 14 ΣΥΝΑΓΕΡΜΟΣ AΠΟ ΠΛΗΚΤΡΑ 1 & 3 32 ΧΑΜΗΛΗ ΤΑΣΗ ΣΥΣΣΩΡΕΥΤΗ - ΕΠΑΝΑΦΟΡΑ 15 ΣΥΝΑΓΕΡΜΟΣ AΠΟ ΠΛΗΚΤΡΑ 4 & 6 33 ΓΙΑ ΤΟ RESET ΤΩΝ ΠΥΡΑΝΙΧΝΕΥΤΩΝ (+ SENS) 16 ΣΥΝΑΓΕΡΜΟΣ AΠΟ ΠΛΗΚΤΡΑ 7 & 9 34 ΟΤΑΝ ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ ΤΟ LED TROUBLE 17 ΟΤΑΝ ΠΙΕΣΘΕΙ ΓΙΑ ΤΡΙΑ SEC ΤΟ ΠΛΗΚΤΡΟ 2 35 ΟΤΑΝ ΕΙΝΑΙ ΣΤΗΝ ΔΙΑΔΙΚΑΣΙΑ DOWNLOAD 18 ΟΤΑΝ ΠΙΕΣΘΕΙ ΓΙΑ ΤΡΙΑ SEC ΤΟ ΠΛΗΚΤΡΟ 5 36 ΟΤΑΝ ΕΠΙΚΟΙΝΩΝΕΙ ΜΕ ΤΟΝ ΚΕΝΤΡΙΚΟ ΣΤΑΘΜΟ Πίνακας 5: Χρόνοι διάρκειας πάνω 90 δευτερόλεπτα Μνήμη Χρόνος Μνήμη Χρόνος Μνήμη Χρόνος δεύτερα δεύτερα δεύτερα 92 2 λεπτά 95 3 λεπτά 98 4 λεπτά δεύτερα δεύτερα δεύτερα Πίνακας 6: Αντιστοίχιση Εξόδων Τύποι Εξόδων Αντιστοίχιση σε Υποσυστήματα Ζώνες Χρήστες Όλες εκτός 11,20,21, 22,25, 31,32,35, και 36 Πίνακας 8: Πρωτόκολλα Επικοινωνίας Τύπος Πρωτόκολλο Περιγραφή 1 Contact ID DTMF Format 2 Ademco Express 4+2 DTMF Format 3 Ademco 1800 Transmit, 1400 Handshake, 4+2 Slow 10 PPS, Double Round Parity 4 Ademco Silent 1900 Transmit, 1400 Handshake, Knight 4+2 Slow 10 PPS, Double Round Parity 5 Silent Knight 1900 Transmit, 1400 Handshake, 4+2 Fast 20 PPS, Double Round Parity 6 Sescoa/Franklin 1800 Transmit, 2300 Handshake, 4+2 Fast 20 PPS, Double Round 7 RADIONICS 1800 Transmit, 1400 Handshake, 4+2 Fast 40 PPS, Double Round 8 RADIONICS 1800 Transmit, 2300 Handshake, 4+2 Fast 40 PPS, Double Round Parity` Πίνακας Συναγερμού Apollo Συνοπτικές οδηγίες Χειρισμού & Προγραμματισμού έκδοση Απρίλιος 2007 Σελίδα 9 από 10

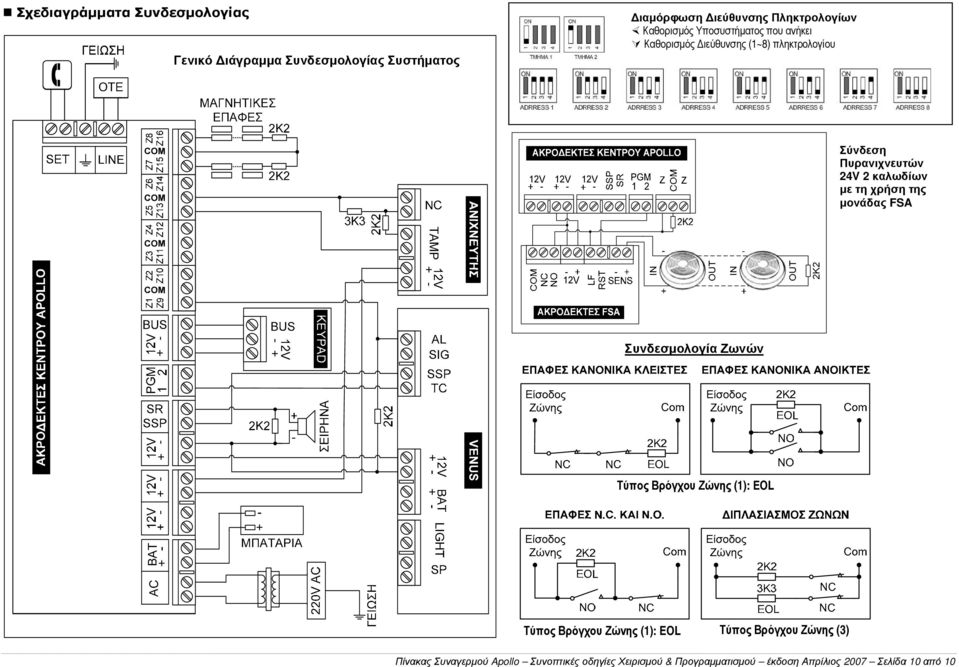

10 Σχεδιαγράμματα Συνδεσμολογίας Γενικό Διάγραμμα Συνδεσμολογίας Συστήματος Διαμόρφωση Διεύθυνσης Πληκτρολογίων Καθορισμός Υποσυστήματος που ανήκει Καθορισμός Διεύθυνσης (1~8) πληκτρολογίου Σύνδεση Πυρανιχνευτών 24V 2 καλωδίων με τη χρήση της μονάδας FSA Συνδεσμολογία Ζωνών Τύπος Βρόγχου Ζώνης (1): EOL Τύπος Βρόγχου Ζώνης (1): EOL Τύπος Βρόγχου Ζώνης (3) Πίνακας Συναγερμού Apollo Συνοπτικές οδηγίες Χειρισμού & Προγραμματισμού έκδοση Απρίλιος 2007 Σελίδα 10 από 10
