Συγκρότημα λέβητα pellet. Pelletsave-Unit ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΚΔΟΣΗ: 1.0

Transcript

1 Συγκρότημα λέβητα pellet Pelletsave-Unit ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΚΔΟΣΗ: 1.0

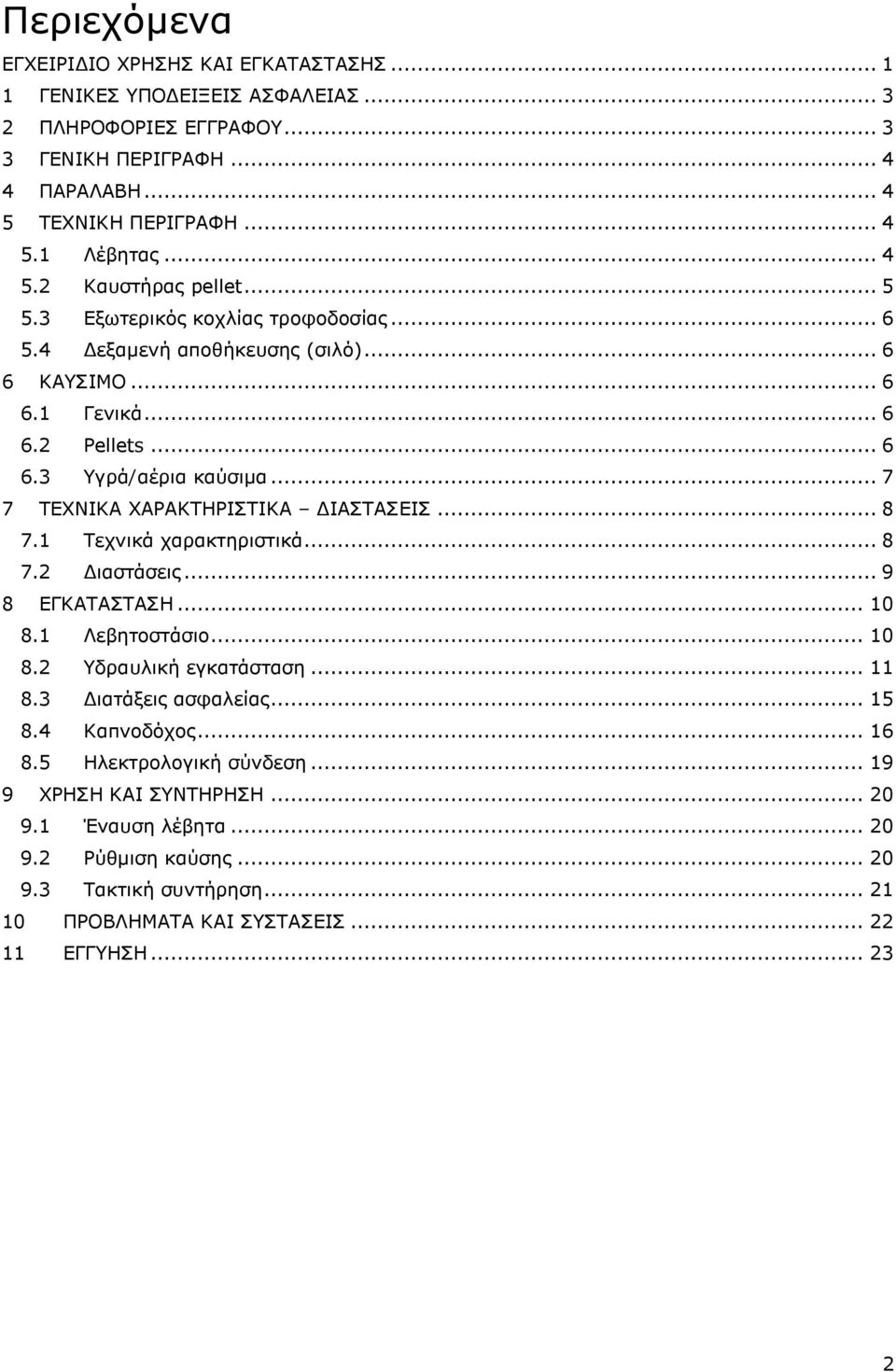

2 Περιεχόμενα ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ΓΕΝΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΡΑΦΟΥ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΛΑΒΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Λέβητας Καυστήρας pellet Εξωτερικός κοχλίας τροφοδοσίας Δεξαμενή αποθήκευσης (σιλό) ΚΑΥΣΙΜΟ Γενικά Pellets Υγρά/αέρια καύσιμα ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΣΤΑΣΕΙΣ Τεχνικά χαρακτηριστικά Διαστάσεις ΕΓΚΑΤΑΣΤΑΣΗ Λεβητοστάσιο Υδραυλική εγκατάσταση Διατάξεις ασφαλείας Καπνοδόχος Ηλεκτρολογική σύνδεση ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Έναυση λέβητα Ρύθμιση καύσης Τακτική συντήρηση ΠΡΟΒΛΗΜΑΤΑ ΚΑΙ ΣΥΣΤΑΣΕΙΣ ΕΓΓΥΗΣΗ

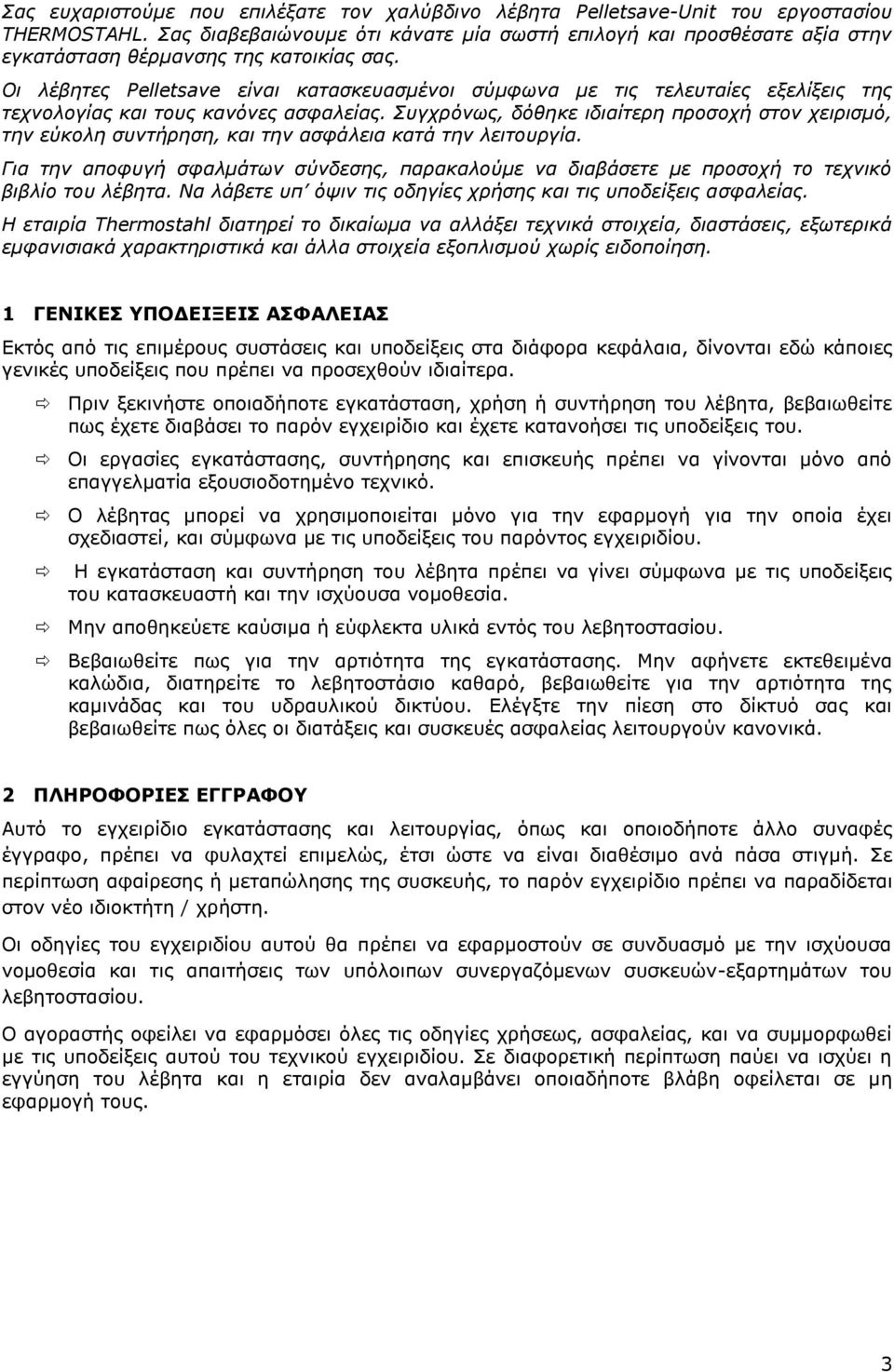

3 Σας ευχαριστούμε που επιλέξατε τον χαλύβδινο λέβητα Pelletsave-Unit του εργοστασίου THERMOSTAHL. Σας διαβεβαιώνουμε ότι κάνατε μία σωστή επιλογή και προσθέσατε αξία στην εγκατάσταση θέρμανσης της κατοικίας σας. Οι λέβητες Pelletsave είναι κατασκευασμένοι σύμφωνα με τις τελευταίες εξελίξεις της τεχνολογίας και τους κανόνες ασφαλείας. Συγχρόνως, δόθηκε ιδιαίτερη προσοχή στον χειρισμό, την εύκολη συντήρηση, και την ασφάλεια κατά την λειτουργία. Για την αποφυγή σφαλμάτων σύνδεσης, παρακαλούμε να διαβάσετε με προσοχή το τεχνικό βιβλίο του λέβητα. Να λάβετε υπ όψιν τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας. Η εταιρία Thermostahl διατηρεί το δικαίωμα να αλλάξει τεχνικά στοιχεία, διαστάσεις, εξωτερικά εμφανισιακά χαρακτηριστικά και άλλα στοιχεία εξοπλισμού χωρίς ειδοποίηση. 1 ΓΕΝΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Εκτός από τις επιμέρους συστάσεις και υποδείξεις στα διάφορα κεφάλαια, δίνονται εδώ κάποιες γενικές υποδείξεις που πρέπει να προσεχθούν ιδιαίτερα. Πριν ξεκινήστε οποιαδήποτε εγκατάσταση, χρήση ή συντήρηση του λέβητα, βεβαιωθείτε πως έχετε διαβάσει το παρόν εγχειρίδιο και έχετε κατανοήσει τις υποδείξεις του. Οι εργασίες εγκατάστασης, συντήρησης και επισκευής πρέπει να γίνονται μόνο από επαγγελματία εξουσιοδοτημένο τεχνικό. Ο λέβητας μπορεί να χρησιμοποιείται μόνο για την εφαρμογή για την οποία έχει σχεδιαστεί, και σύμφωνα με τις υποδείξεις του παρόντος εγχειριδίου. Η εγκατάσταση και συντήρηση του λέβητα πρέπει να γίνει σύμφωνα με τις υποδείξεις του κατασκευαστή και την ισχύουσα νομοθεσία. Μην αποθηκεύετε καύσιμα ή εύφλεκτα υλικά εντός του λεβητοστασίου. Βεβαιωθείτε πως για την αρτιότητα της εγκατάστασης. Μην αφήνετε εκτεθειμένα καλώδια, διατηρείτε το λεβητοστάσιο καθαρό, βεβαιωθείτε για την αρτιότητα της καμινάδας και του υδραυλικού δικτύου. Ελέγξτε την πίεση στο δίκτυό σας και βεβαιωθείτε πως όλες οι διατάξεις και συσκευές ασφαλείας λειτουργούν κανονικά. 2 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΡΑΦΟΥ Αυτό το εγχειρίδιο εγκατάστασης και λειτουργίας, όπως και οποιοδήποτε άλλο συναφές έγγραφο, πρέπει να φυλαχτεί επιμελώς, έτσι ώστε να είναι διαθέσιμο ανά πάσα στιγμή. Σε περίπτωση αφαίρεσης ή μεταπώλησης της συσκευής, το παρόν εγχειρίδιο πρέπει να παραδίδεται στον νέο ιδιοκτήτη / χρήστη. Οι οδηγίες του εγχειριδίου αυτού θα πρέπει να εφαρμοστούν σε συνδυασμό με την ισχύουσα νομοθεσία και τις απαιτήσεις των υπόλοιπων συνεργαζόμενων συσκευών-εξαρτημάτων του λεβητοστασίου. Ο αγοραστής οφείλει να εφαρμόσει όλες τις οδηγίες χρήσεως, ασφαλείας, και να συμμορφωθεί με τις υποδείξεις αυτού του τεχνικού εγχειριδίου. Σε διαφορετική περίπτωση παύει να ισχύει η εγγύηση του λέβητα και η εταιρία δεν αναλαμβάνει οποιαδήποτε βλάβη οφείλεται σε μη εφαρμογή τους. 3

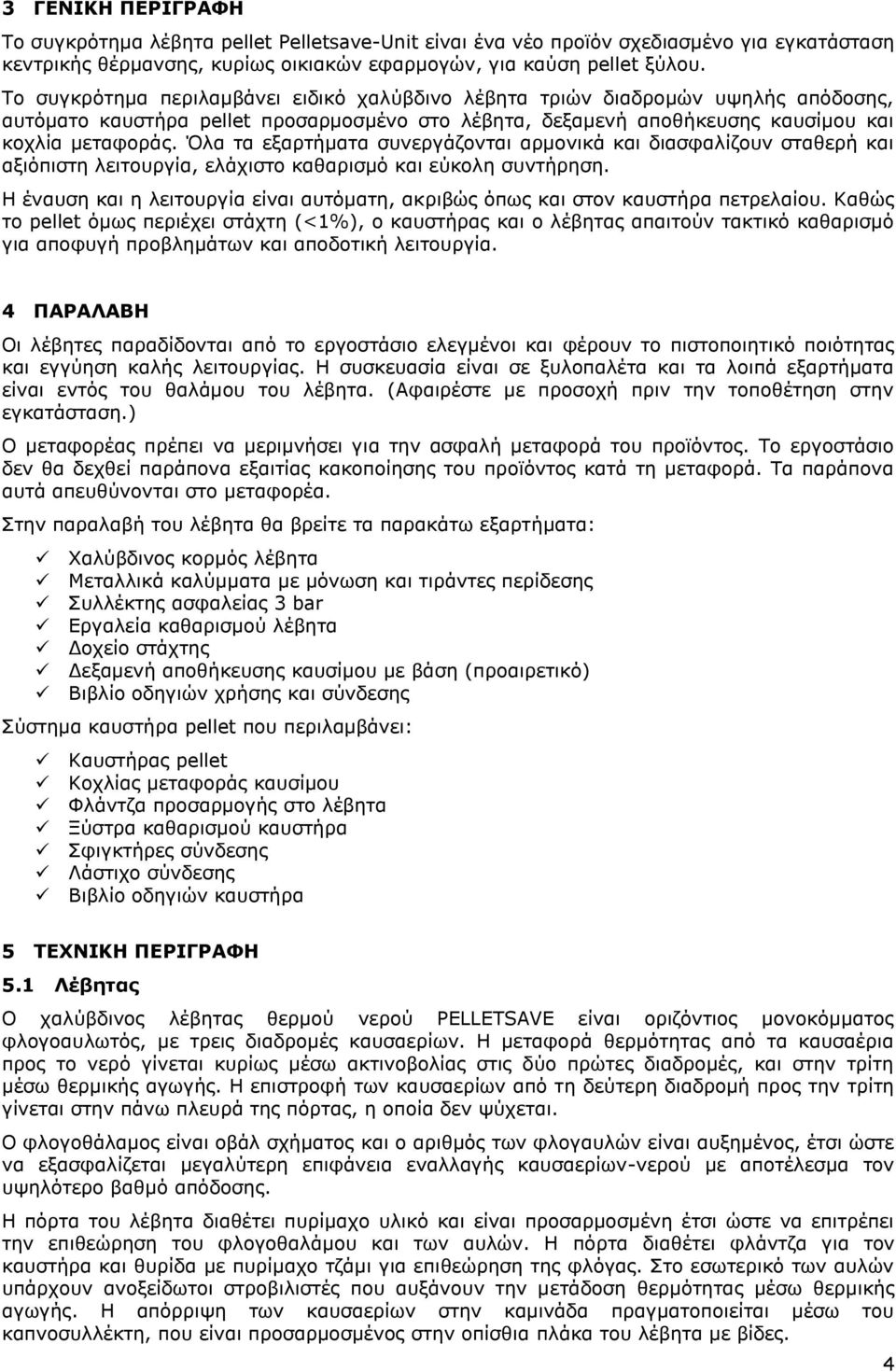

4 3 ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Το συγκρότημα λέβητα pellet Pelletsave-Unit είναι ένα νέο προϊόν σχεδιασμένο για εγκατάσταση κεντρικής θέρμανσης, κυρίως οικιακών εφαρμογών, για καύση pellet ξύλου. Το συγκρότημα περιλαμβάνει ειδικό χαλύβδινο λέβητα τριών διαδρομών υψηλής απόδοσης, αυτόματο καυστήρα pellet προσαρμοσμένο στο λέβητα, δεξαμενή αποθήκευσης καυσίμου και κοχλία μεταφοράς. Όλα τα εξαρτήματα συνεργάζονται αρμονικά και διασφαλίζουν σταθερή και αξιόπιστη λειτουργία, ελάχιστο καθαρισμό και εύκολη συντήρηση. Η έναυση και η λειτουργία είναι αυτόματη, ακριβώς όπως και στον καυστήρα πετρελαίου. Καθώς το pellet όμως περιέχει στάχτη (<1%), ο καυστήρας και ο λέβητας απαιτούν τακτικό καθαρισμό για αποφυγή προβλημάτων και αποδοτική λειτουργία. 4 ΠΑΡΑΛΑΒΗ Οι λέβητες παραδίδονται από το εργοστάσιο ελεγμένοι και φέρουν το πιστοποιητικό ποιότητας και εγγύηση καλής λειτουργίας. Η συσκευασία είναι σε ξυλοπαλέτα και τα λοιπά εξαρτήματα είναι εντός του θαλάμου του λέβητα. (Αφαιρέστε με προσοχή πριν την τοποθέτηση στην εγκατάσταση.) Ο μεταφορέας πρέπει να μεριμνήσει για την ασφαλή μεταφορά του προϊόντος. Το εργοστάσιο δεν θα δεχθεί παράπονα εξαιτίας κακοποίησης του προϊόντος κατά τη μεταφορά. Τα παράπονα αυτά απευθύνονται στο μεταφορέα. Στην παραλαβή του λέβητα θα βρείτε τα παρακάτω εξαρτήματα: Χαλύβδινος κορμός λέβητα Μεταλλικά καλύμματα με μόνωση και τιράντες περίδεσης Συλλέκτης ασφαλείας 3 bar Εργαλεία καθαρισμού λέβητα Δοχείο στάχτης Δεξαμενή αποθήκευσης καυσίμου με βάση (προαιρετικό) Βιβλίο οδηγιών χρήσης και σύνδεσης Σύστημα καυστήρα pellet που περιλαμβάνει: Καυστήρας pellet Κοχλίας μεταφοράς καυσίμου Φλάντζα προσαρμογής στο λέβητα Ξύστρα καθαρισμού καυστήρα Σφιγκτήρες σύνδεσης Λάστιχο σύνδεσης Βιβλίο οδηγιών καυστήρα 5 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 5.1 Λέβητας Ο χαλύβδινος λέβητας θερμού νερού PELLETSAVE είναι οριζόντιος μονοκόμματος φλογοαυλωτός, με τρεις διαδρομές καυσαερίων. Η μεταφορά θερμότητας από τα καυσαέρια προς το νερό γίνεται κυρίως μέσω ακτινοβολίας στις δύο πρώτες διαδρομές, και στην τρίτη μέσω θερμικής αγωγής. Η επιστροφή των καυσαερίων από τη δεύτερη διαδρομή προς την τρίτη γίνεται στην πάνω πλευρά της πόρτας, η οποία δεν ψύχεται. Ο φλογοθάλαμος είναι οβάλ σχήματος και ο αριθμός των φλογαυλών είναι αυξημένος, έτσι ώστε να εξασφαλίζεται μεγαλύτερη επιφάνεια εναλλαγής καυσαερίων-νερού με αποτέλεσμα τον υψηλότερο βαθμό απόδοσης. Η πόρτα του λέβητα διαθέτει πυρίμαχο υλικό και είναι προσαρμοσμένη έτσι ώστε να επιτρέπει την επιθεώρηση του φλογοθαλάμου και των αυλών. Η πόρτα διαθέτει φλάντζα για τον καυστήρα και θυρίδα με πυρίμαχο τζάμι για επιθεώρηση της φλόγας. Στο εσωτερικό των αυλών υπάρχουν ανοξείδωτοι στροβιλιστές που αυξάνουν την μετάδοση θερμότητας μέσω θερμικής αγωγής. Η απόρριψη των καυσαερίων στην καμινάδα πραγματοποιείται μέσω του καπνοσυλλέκτη, που είναι προσαρμοσμένος στην οπίσθια πλάκα του λέβητα με βίδες. 4

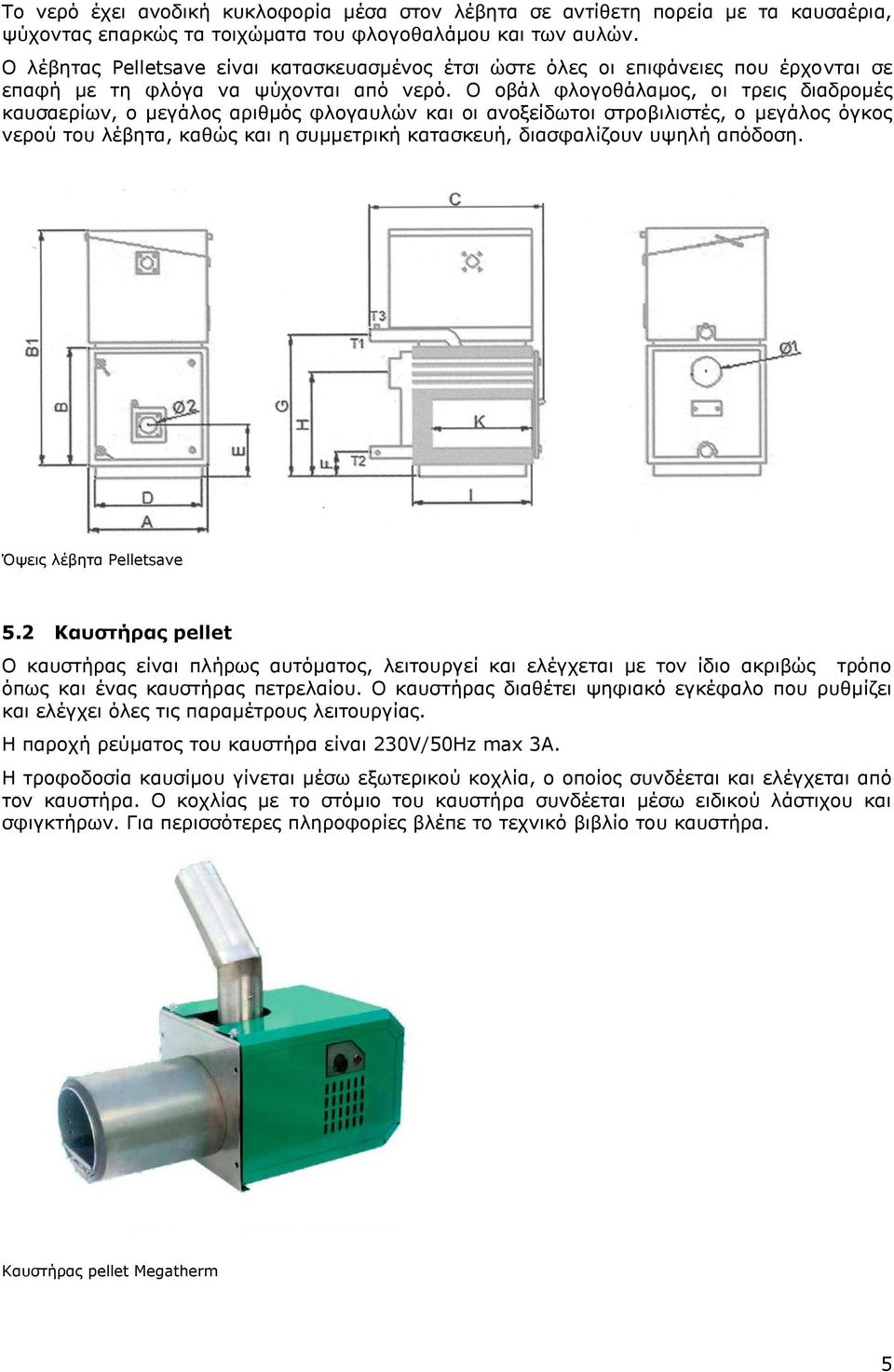

5 Το νερό έχει ανοδική κυκλοφορία μέσα στον λέβητα σε αντίθετη πορεία με τα καυσαέρια, ψύχοντας επαρκώς τα τοιχώματα του φλογοθαλάμου και των αυλών. Ο λέβητας Pelletsave είναι κατασκευασμένος έτσι ώστε όλες οι επιφάνειες που έρχονται σε επαφή με τη φλόγα να ψύχονται από νερό. Ο οβάλ φλογοθάλαμος, οι τρεις διαδρομές καυσαερίων, ο μεγάλος αριθμός φλογαυλών και οι ανοξείδωτοι στροβιλιστές, ο μεγάλος όγκος νερού του λέβητα, καθώς και η συμμετρική κατασκευή, διασφαλίζουν υψηλή απόδοση. Όψεις λέβητα Pelletsave 5.2 Καυστήρας pellet Ο καυστήρας είναι πλήρως αυτόματος, λειτουργεί και ελέγχεται με τον ίδιο ακριβώς τρόπο όπως και ένας καυστήρας πετρελαίου. Ο καυστήρας διαθέτει ψηφιακό εγκέφαλο που ρυθμίζει και ελέγχει όλες τις παραμέτρους λειτουργίας. Η παροχή ρεύματος του καυστήρα είναι 230V/50Hz max 3A. Η τροφοδοσία καυσίμου γίνεται μέσω εξωτερικού κοχλία, ο οποίος συνδέεται και ελέγχεται από τον καυστήρα. Ο κοχλίας με το στόμιο του καυστήρα συνδέεται μέσω ειδικού λάστιχου και σφιγκτήρων. Για περισσότερες πληροφορίες βλέπε το τεχνικό βιβλίο του καυστήρα. Καυστήρας pellet Megatherm 5

6 5.3 Εξωτερικός κοχλίας τροφοδοσίας Ο εξωτερικός κοχλίας παρέχει την απαιτούμενη τροφοδοσία καυσίμου στον καυστήρα. Η μία του άκρη εισέρχεται στη δεξαμενή καυσίμου, ενώ στην άλλη υπάρχει ο κινητήρας που κινεί τον κοχλία, και το στόμιο πτώσης των pellet. Η σύνδεση με το στόμιο εισόδου του καυστήρα γίνεται μέσω ενός ειδικού λάστιχου. Το λάστιχο είναι κατασκευασμένο από εύτηκτο πλαστικό, που λιώνει για λόγους ασφαλείας σε θερμοκρασία 100 o C. Το λάστιχο θα πρέπει να είναι αρκετά τεντωμένο και να έχει αρκετή κλίση ώστε να επιτρέπει την ελεύθερη ροή των pellets και να μην κατακρατεί καύσιμο εντός. Η σύνδεση πρέπει να είναι στεγανή και να συσφίγγεται μέσω των παρεχόμενων σφιγκτήρων, για να μην υπάρχει κίνδυνος επιστροφής καυσαερίων. 5.4 Δεξαμενή αποθήκευσης (σιλό) Το σιλό χρησιμοποιείται για την αποθήκευση του pellet. Μπορεί να τοποθετηθεί οπουδήποτε σε σχέση με το λέβητα, αρκεί να είναι αρκετά κοντά ώστε να επαρκεί το μήκος του κοχλία για την τροφοδοσία του καυστήρα. Διατίθεται σε τέσσερα μεγέθη: 400/500 lit. Στο κάτω μέρος του διαθέτει ποδαρικά τα οποία εξασφαλίζουν την σωστή στήριξη της δεξαμενής. Καθώς έχει εσωτερικές κεκλιμένες πλευρές επιτρέπει την ελεύθερη πτώση του καυσίμου στον κοχλία τροφοδοσίας, χωρίς να μένουν κατάλοιπα. Διαθέτει ανοιγόμενο καπάκι, θυρίδα επιθεώρησης στάθμης και φλάντζα εισόδου με λαιμό για σταθεροποίηση του κοχλία. Κατά το γέμισμα της δεξαμενής προσέξτε να μην εισέλθουν στο σιλό ξένα σώματα, όπως πέτρες, κομμάτια ξύλου, πλαστικά ή μεταλλικά υλικά κτλ., τα οποία μπορούν να προκαλέσουν βλάβη στον κοχλία τροφοδοσίας. Εκτός από το σιλό της εταιρίας Thermostahl, μπορεί να χρησιμοποιηθεί οποιαδήποτε άλλη δεξαμενή που εξασφαλίζει τη σωστή αποθήκευση του καυσίμου και την σωστή εγκατάσταση του κοχλία τροφοδοσίας. Επικοινωνήστε με την εταιρία σε περίπτωση αμφιβολίας ή απορίας. 6 ΚΑΥΣΙΜΟ 6.1 Γενικά Ο λέβητας Pelletsave είναι ειδικά σχεδιασμένος για καύση pellets, παρέχοντας υψηλή απόδοση και εύκολη συντήρηση. Ωστόσο, μπορεί επίσης να λειτουργήσει με υψηλή απόδοση με υγρά καύσιμα (πετρέλαιο) ή αέρια. Η αλλαγή καυσίμου ενδέχεται να απαιτεί την προμήθεια ειδικής φλάντζας για προσαρμογή στην πόρτα του λέβητα. Η εταιρία δεν είναι υπεύθυνη για την προμήθειά της στον πελάτη. 6.2 Pellets Ο καυστήρας pellet μπορεί να λειτουργήσει αποκλειστικά και μόνο με pellet ξύλου Α ποιότητας. Οποιοδήποτε άλλο καύσιμο μπορεί να προκαλέσει πρόβλημα στον καυστήρα. Το pellet είναι 100% φυσικό προϊόν. Προέρχεται από κατάλοιπα υλοτομίας, ξυλείας, επιπλοποιίας κτλ. Το pellet ξύλου παράγεται αποκλειστικά από κατάλοιπα ξυλείας, χωρίς άλλα πρόσθετα και χημικά. Το pellet κατασκευάζεται από συμπίεση καταλοίπων επεξεργασίας του ξύλου. Το τυπικό τους σήμα είναι κυλινδρικό. Χάρη στη λιγνίνη, ένα φυσικό συστατικό που απελευθερώνεται κατά τη συμπίεση του ξύλου, το pellet γίνεται συμπαγές και στερεό, χωρίς να χρειάζονται πρόσθετες συνδετικές ουσίες. Σαν καύσιμο είναι τυποποιημένο και διατίθεται συνήθως συσκευασμένο σε σάκους των 15 kg ή σε μεγάσακους του ενός τόνου. Ζητάτε πάντα τις προδιαγραφές και τις πιστοποιήσεις της εταιρίας από την οποία αγοράζετε τα pellets και ελέγχετε για τις απαραίτητες πιστοποιήσεις. 6

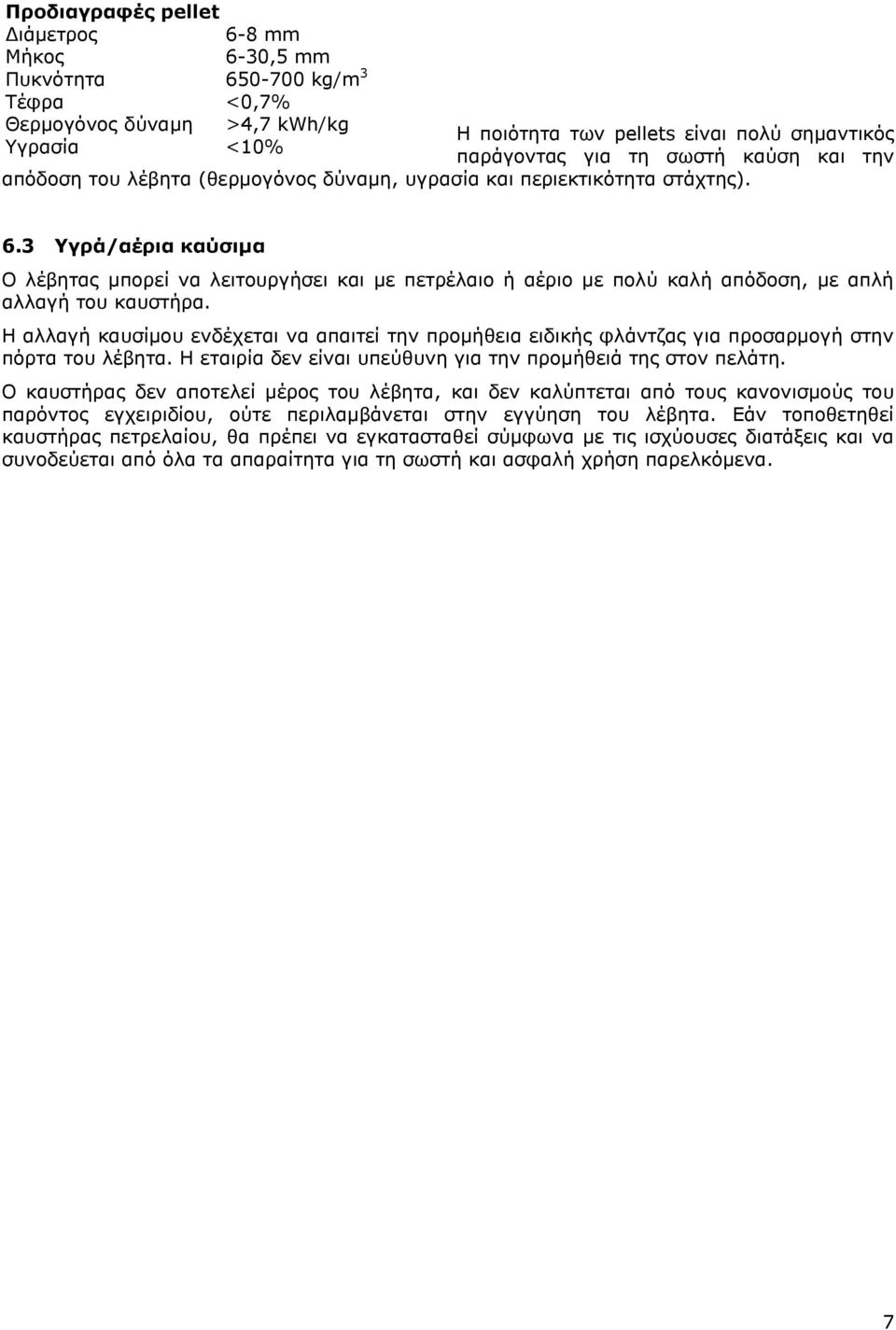

7 Προδιαγραφές pellet Διάμετρος 6-8 mm Μήκος 6-30,5 mm Πυκνότητα kg/m 3 Τέφρα <0,7% Θερμογόνος δύναμη >4,7 kwh/kg Η ποιότητα των pellets είναι πολύ σημαντικός Υγρασία <10% παράγοντας για τη σωστή καύση και την απόδοση του λέβητα (θερμογόνος δύναμη, υγρασία και περιεκτικότητα στάχτης). 6.3 Υγρά/αέρια καύσιμα Ο λέβητας μπορεί να λειτουργήσει και με πετρέλαιο ή αέριο με πολύ καλή απόδοση, με απλή αλλαγή του καυστήρα. Η αλλαγή καυσίμου ενδέχεται να απαιτεί την προμήθεια ειδικής φλάντζας για προσαρμογή στην πόρτα του λέβητα. Η εταιρία δεν είναι υπεύθυνη για την προμήθειά της στον πελάτη. Ο καυστήρας δεν αποτελεί μέρος του λέβητα, και δεν καλύπτεται από τους κανονισμούς του παρόντος εγχειριδίου, ούτε περιλαμβάνεται στην εγγύηση του λέβητα. Εάν τοποθετηθεί καυστήρας πετρελαίου, θα πρέπει να εγκατασταθεί σύμφωνα με τις ισχύουσες διατάξεις και να συνοδεύεται από όλα τα απαραίτητα για τη σωστή και ασφαλή χρήση παρελκόμενα. 7

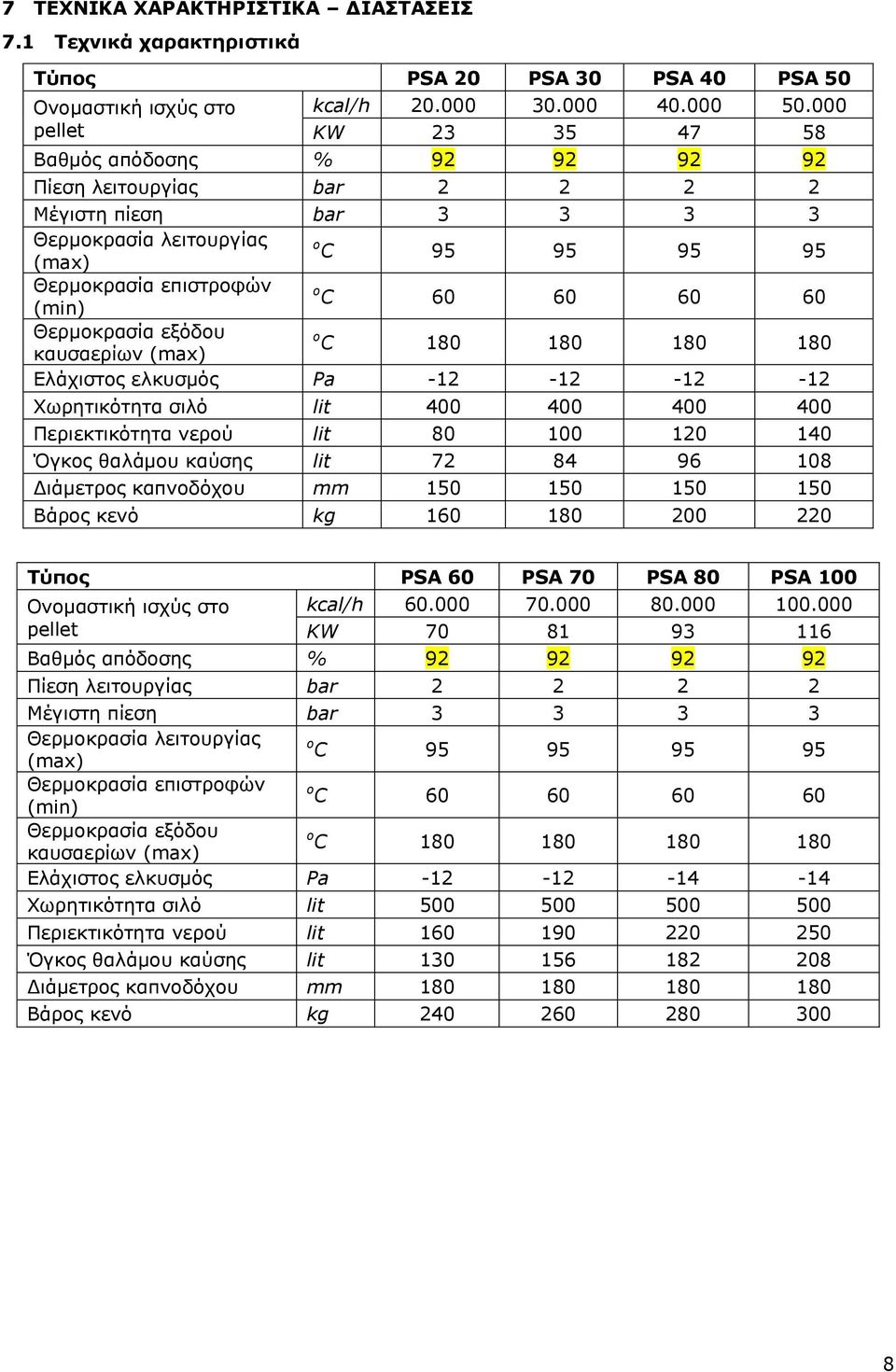

8 7 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΣΤΑΣΕΙΣ 7.1 Τεχνικά χαρακτηριστικά Τύπος PSA 20 PSA 30 PSA 40 PSA 50 Ονομαστική ισχύς στο pellet kcal/h KW Βαθμός απόδοσης % Πίεση λειτουργίας bar Μέγιστη πίεση bar Θερμοκρασία λειτουργίας (max) o C Θερμοκρασία επιστροφών (min) o C Θερμοκρασία εξόδου καυσαερίων (max) o C Ελάχιστος ελκυσμός Pa Χωρητικότητα σιλό lit Περιεκτικότητα νερού lit Όγκος θαλάμου καύσης lit Διάμετρος καπνοδόχου mm Βάρος κενό kg Τύπος PSA 60 PSA 70 PSA 80 PSA 100 Ονομαστική ισχύς στο pellet kcal/h KW Βαθμός απόδοσης % Πίεση λειτουργίας bar Μέγιστη πίεση bar Θερμοκρασία λειτουργίας (max) o C Θερμοκρασία επιστροφών (min) o C Θερμοκρασία εξόδου καυσαερίων (max) o C Ελάχιστος ελκυσμός Pa Χωρητικότητα σιλό lit Περιεκτικότητα νερού lit Όγκος θαλάμου καύσης lit Διάμετρος καπνοδόχου mm Βάρος κενό kg

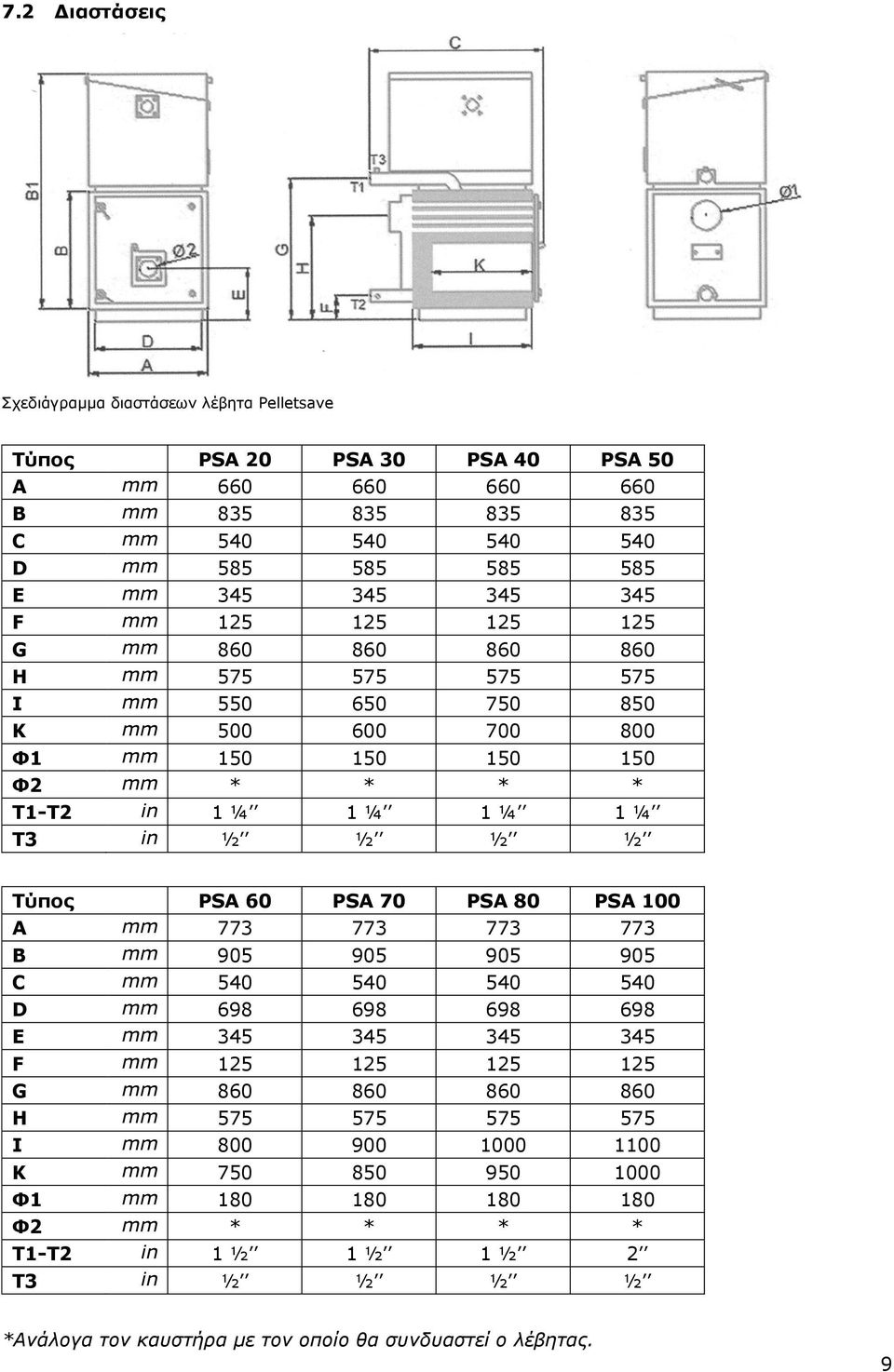

9 7.2 Διαστάσεις Σχεδιάγραμμα διαστάσεων λέβητα Pelletsave Tύπος PSA 20 PSA 30 PSA 40 PSA 50 A mm B mm C mm D mm E mm F mm G mm H mm I mm K mm Φ1 mm Φ2 mm * * * * Τ1-Τ2 in 1 ¼ 1 ¼ 1 ¼ 1 ¼ Τ3 in ½ ½ ½ ½ Tύπος PSA 60 PSA 70 PSA 80 PSA 100 A mm B mm C mm D mm E mm F mm G mm H mm I mm K mm Φ1 mm Φ2 mm * * * * Τ1-Τ2 in 1 ½ 1 ½ 1 ½ 2 Τ3 in ½ ½ ½ ½ *Ανάλογα τον καυστήρα με τον οποίο θα συνδυαστεί ο λέβητας. 9

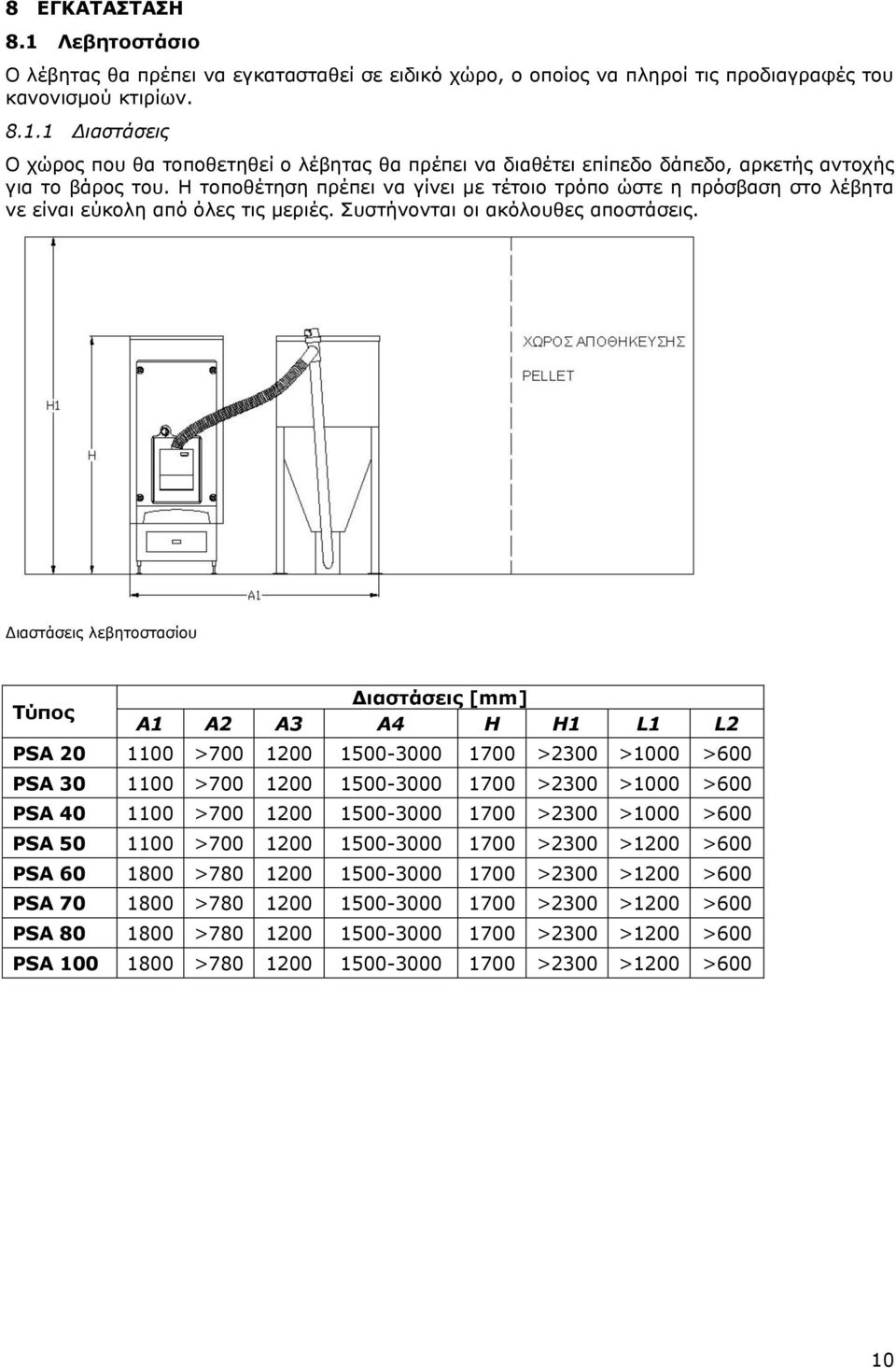

10 8 ΕΓΚΑΤΑΣΤΑΣΗ 8.1 Λεβητοστάσιο Ο λέβητας θα πρέπει να εγκατασταθεί σε ειδικό χώρο, ο οποίος να πληροί τις προδιαγραφές του κανονισμού κτιρίων Διαστάσεις Ο χώρος που θα τοποθετηθεί ο λέβητας θα πρέπει να διαθέτει επίπεδο δάπεδο, αρκετής αντοχής για το βάρος του. Η τοποθέτηση πρέπει να γίνει με τέτοιο τρόπο ώστε η πρόσβαση στο λέβητα νε είναι εύκολη από όλες τις μεριές. Συστήνονται οι ακόλουθες αποστάσεις. Διαστάσεις λεβητοστασίου Τύπος Διαστάσεις [mm] A1 A2 A3 A4 H H1 L1 L2 PSA > >2300 >1000 >600 PSA > >2300 >1000 >600 PSA > >2300 >1000 >600 PSA > >2300 >1200 >600 PSA > >2300 >1200 >600 PSA > >2300 >1200 >600 PSA > >2300 >1200 >600 PSA > >2300 >1200 >600 10

11 8.1.2 Εξαερισμός λεβητοστασίου Το λεβητοστάσιο θα πρέπει να διαθέτει επαρκή φυσικό εξαερισμό. Η διατομή της θυρίδας εξαερισμού θα πρέπει να υπολογιστεί για ροή αέρα τουλάχιστον 0,5 m 3 /h ανά 1 kw εγκατεστημένης ονομαστικής ισχύος. Η διατομή της θυρίδας εισαγωγής αέρα για την παροχή του απαιτούμενου αέρα καύσης θα πρέπει να υπολογιστεί για παροχή 1,6 m 3 /h ανά 1 kw εγκατεστημένης ονομαστικής ισχύος. Εάν υπάρχει μία μόνο θυρίδα εξαερισμού, αυτή θα πρέπει να καλύπτει τις ανάγκες παροχής αέρα και εξαερισμού, δηλαδή τουλάχιστον 2,1 m 3 /h ανά 1 kw εγκατεστημένης ονομαστικής ισχύος. Συνολικά το λεβητοστάσιο θα πρέπει να διαθέτει θυρίδες επιφάνειας περίπου 1/15 της επιφάνειας του λεβητοστασίου. Απαγορεύεται η χρήση μηχανικού εξαερισμού Προδιαγραφές λεβητοστασίου Στο λεβητοστάσιο θα πρέπει να υπάρχει καθαριότητα. Απαγορεύεται η φύλαξη εύφλεκτων αντικειμένων ή καυσίμων εντός του λεβητοστασίου. Σε περίπτωση που υπάρχει δεξαμενή καυσίμου (στερεών ή υγρών) εντός του λεβητοστασίου, τότε αυτή θα πρέπει να είναι κατασκευασμένη από μη εύφλεκτο υλικό, και να τηρούνται οι ελάχιστες αποστάσεις ασφαλείας. Θα πρέπει να υπάρχει αποχέτευση, στην οποία θα συνδεθούν οι έξοδοι των ασφαλιστικών βαλβίδων, για εκροή καυτού νερού σε περίπτωση υπερθέρμανσης ή υπερπίεσης. Επίσης θα πρέπει να υπάρχει πάντα πυροσβεστήρας ξηρής σκόνης εντός του λεβητοστασίου και σύστημα πυρόσβεσης επάνω από τον λέβητα και την πόρτα. Όταν προβλέπεται εγκατάσταση συναγερμού πυρκαγιάς στο κτίριο θα πρέπει να τοποθετηθεί ανιχνευτής καπνού στην οροφή του λεβητοστασίου. Η πόρτα θα πρέπει να είναι μεταλλική, χωρίς διακοσμητικές θυρίδες, και πρέπει να ανοίγει προς το εξωτερικό μέρος του λεβητοστασίου και να διαθέτει πλάτος τουλάχιστον 0,9 m. 8.2 Υδραυλική εγκατάσταση Ο λέβητας εγκαθίσταται και συνδέεται ακριβώς όπως και ένας λέβητας πετρελαίου, με δοχείο διαστολής κλειστού κυκλώματος. Μπορεί να λειτουργήσει με θερμαντικά σώματα, ενδοδαπέδια θέρμανση, fan-coils ή άλλο μέσο θέρμανσης, σύμφωνα πάντα με τις διατάξεις της κάθε μεθόδου εγκατάστασης. Ο καυστήρας ελέγχεται από το θερμοστάτη του πίνακα οργάνων, ή μπορεί να ελέγχεται και από θερμοστάτη χώρου. Το δοχείο διαστολής πρέπει να αντιστοιχεί τουλάχιστον 10% της συνολικής ποσότητας νερού της εγκατάστασης, συμπεριλαμβανομένου και του νερού του λέβητα, π.χ. εγκατάσταση με

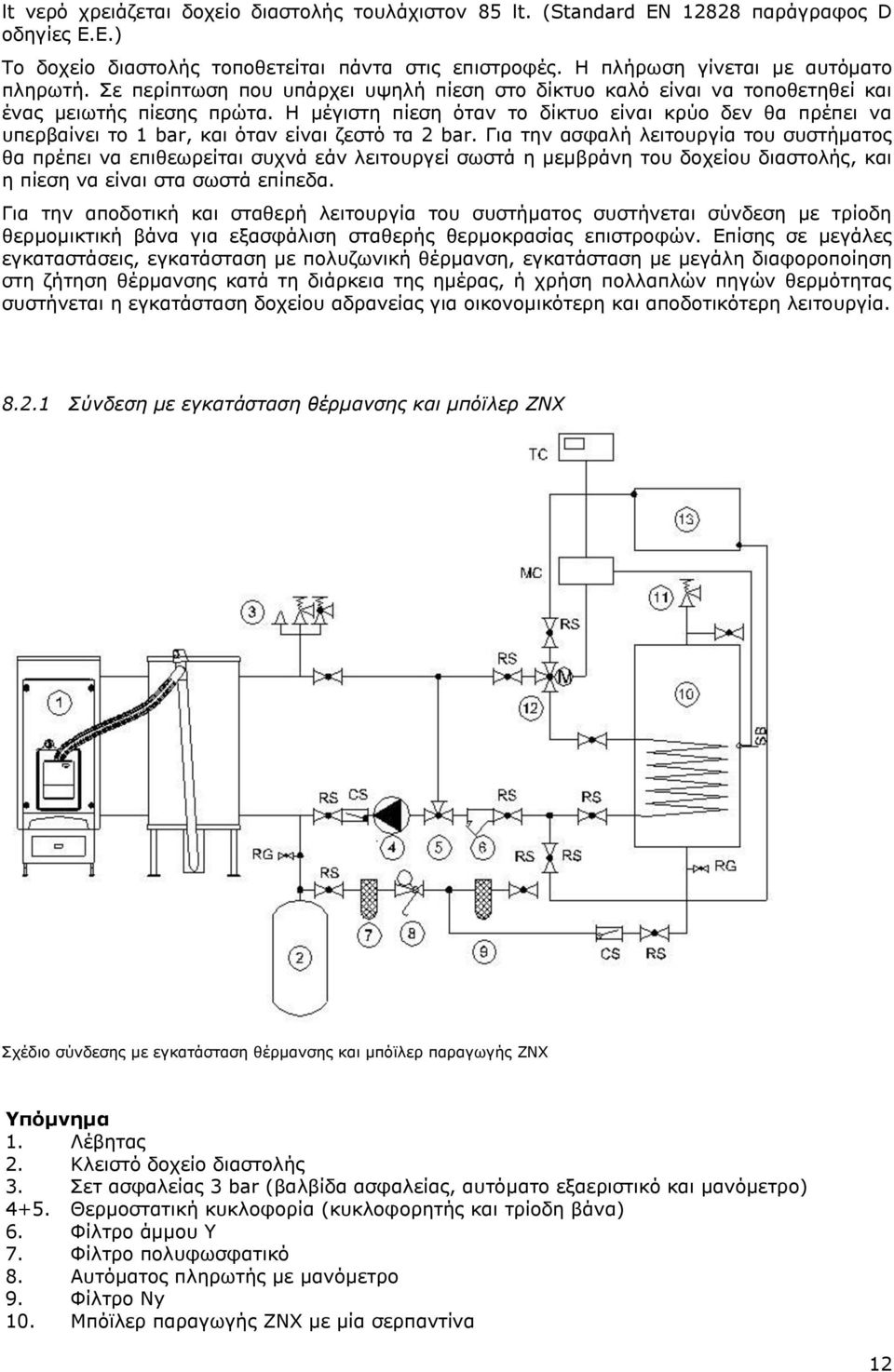

12 lt νερό χρειάζεται δοχείο διαστολής τουλάχιστον 85 lt. (Standard EN παράγραφος D οδηγίες Ε.Ε.) Το δοχείο διαστολής τοποθετείται πάντα στις επιστροφές. Η πλήρωση γίνεται με αυτόματο πληρωτή. Σε περίπτωση που υπάρχει υψηλή πίεση στο δίκτυο καλό είναι να τοποθετηθεί και ένας μειωτής πίεσης πρώτα. Η μέγιστη πίεση όταν το δίκτυο είναι κρύο δεν θα πρέπει να υπερβαίνει το 1 bar, και όταν είναι ζεστό τα 2 bar. Για την ασφαλή λειτουργία του συστήματος θα πρέπει να επιθεωρείται συχνά εάν λειτουργεί σωστά η μεμβράνη του δοχείου διαστολής, και η πίεση να είναι στα σωστά επίπεδα. Για την αποδοτική και σταθερή λειτουργία του συστήματος συστήνεται σύνδεση με τρίοδη θερμομικτική βάνα για εξασφάλιση σταθερής θερμοκρασίας επιστροφών. Επίσης σε μεγάλες εγκαταστάσεις, εγκατάσταση με πολυζωνική θέρμανση, εγκατάσταση με μεγάλη διαφοροποίηση στη ζήτηση θέρμανσης κατά τη διάρκεια της ημέρας, ή χρήση πολλαπλών πηγών θερμότητας συστήνεται η εγκατάσταση δοχείου αδρανείας για οικονομικότερη και αποδοτικότερη λειτουργία Σύνδεση με εγκατάσταση θέρμανσης και μπόϊλερ ΖΝΧ Σχέδιο σύνδεσης με εγκατάσταση θέρμανσης και μπόϊλερ παραγωγής ΖΝΧ Υπόμνημα 1. Λέβητας 2. Κλειστό δοχείο διαστολής 3. Σετ ασφαλείας 3 bar (βαλβίδα ασφαλείας, αυτόματο εξαεριστικό και μανόμετρο) 4+5. Θερμοστατική κυκλοφορία (κυκλοφορητής και τρίοδη βάνα) 6. Φίλτρο άμμου Y 7. Φίλτρο πολυφωσφατικό 8. Αυτόματος πληρωτής με μανόμετρο 9. Φίλτρο Ny 10. Μπόϊλερ παραγωγής ΖΝΧ με μία σερπαντίνα 12

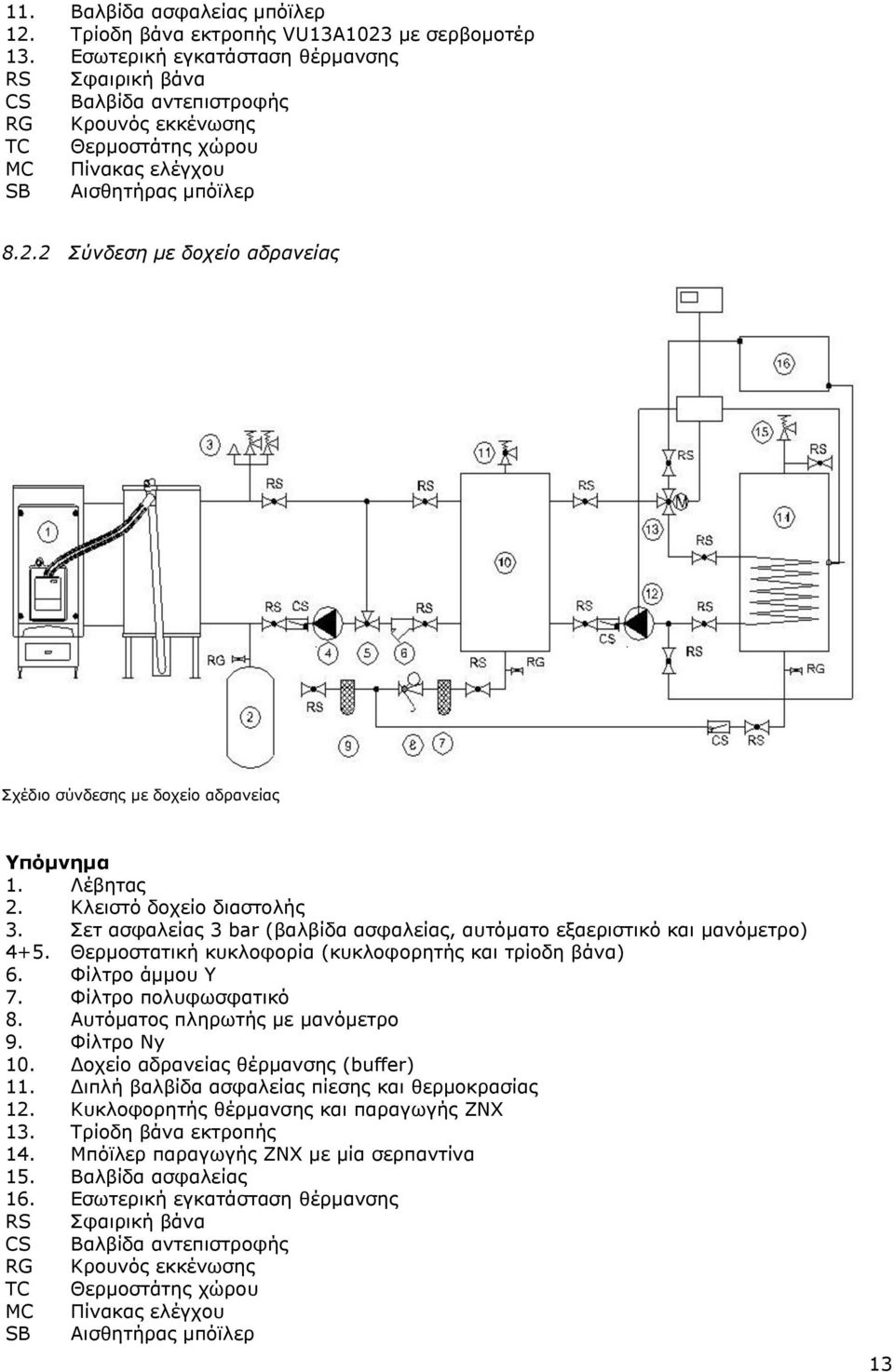

13 11. Βαλβίδα ασφαλείας μπόϊλερ 12. Τρίοδη βάνα εκτροπής VU13A1023 με σερβομοτέρ 13. Εσωτερική εγκατάσταση θέρμανσης RS Σφαιρική βάνα CS Βαλβίδα αντεπιστροφής RG Κρουνός εκκένωσης TC Θερμοστάτης χώρου MC Πίνακας ελέγχου SB Αισθητήρας μπόϊλερ Σύνδεση με δοχείο αδρανείας Σχέδιο σύνδεσης με δοχείο αδρανείας Υπόμνημα 1. Λέβητας 2. Κλειστό δοχείο διαστολής 3. Σετ ασφαλείας 3 bar (βαλβίδα ασφαλείας, αυτόματο εξαεριστικό και μανόμετρο) 4+5. Θερμοστατική κυκλοφορία (κυκλοφορητής και τρίοδη βάνα) 6. Φίλτρο άμμου Y 7. Φίλτρο πολυφωσφατικό 8. Αυτόματος πληρωτής με μανόμετρο 9. Φίλτρο Ny 10. Δοχείο αδρανείας θέρμανσης (buffer) 11. Διπλή βαλβίδα ασφαλείας πίεσης και θερμοκρασίας 12. Κυκλοφορητής θέρμανσης και παραγωγής ΖΝΧ 13. Τρίοδη βάνα εκτροπής 14. Μπόϊλερ παραγωγής ΖΝΧ με μία σερπαντίνα 15. Βαλβίδα ασφαλείας 16. Εσωτερική εγκατάσταση θέρμανσης RS Σφαιρική βάνα CS Βαλβίδα αντεπιστροφής RG Κρουνός εκκένωσης TC Θερμοστάτης χώρου MC Πίνακας ελέγχου SB Αισθητήρας μπόϊλερ 13

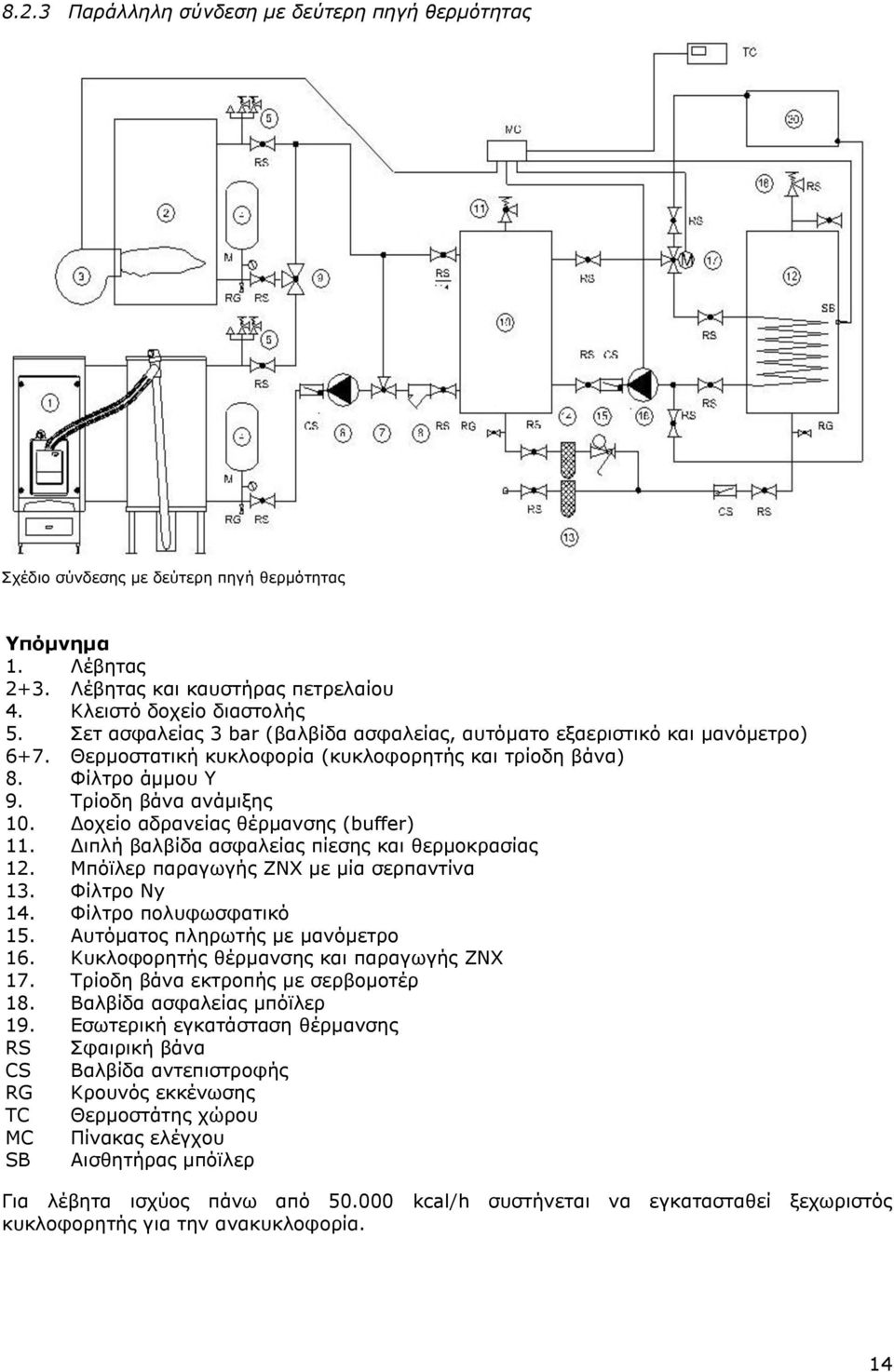

14 8.2.3 Παράλληλη σύνδεση με δεύτερη πηγή θερμότητας Σχέδιο σύνδεσης με δεύτερη πηγή θερμότητας Υπόμνημα 1. Λέβητας 2+3. Λέβητας και καυστήρας πετρελαίου 4. Κλειστό δοχείο διαστολής 5. Σετ ασφαλείας 3 bar (βαλβίδα ασφαλείας, αυτόματο εξαεριστικό και μανόμετρο) 6+7. Θερμοστατική κυκλοφορία (κυκλοφορητής και τρίοδη βάνα) 8. Φίλτρο άμμου Y 9. Τρίοδη βάνα ανάμιξης 10. Δοχείο αδρανείας θέρμανσης (buffer) 11. Διπλή βαλβίδα ασφαλείας πίεσης και θερμοκρασίας 12. Μπόϊλερ παραγωγής ΖΝΧ με μία σερπαντίνα 13. Φίλτρο Νy 14. Φίλτρο πολυφωσφατικό 15. Αυτόματος πληρωτής με μανόμετρο 16. Κυκλοφορητής θέρμανσης και παραγωγής ΖΝΧ 17. Τρίοδη βάνα εκτροπής με σερβομοτέρ 18. Βαλβίδα ασφαλείας μπόϊλερ 19. Εσωτερική εγκατάσταση θέρμανσης RS Σφαιρική βάνα CS Βαλβίδα αντεπιστροφής RG Κρουνός εκκένωσης TC Θερμοστάτης χώρου MC Πίνακας ελέγχου SB Αισθητήρας μπόϊλερ Για λέβητα ισχύος πάνω από kcal/h συστήνεται να εγκατασταθεί ξεχωριστός κυκλοφορητής για την ανακυκλοφορία. 14

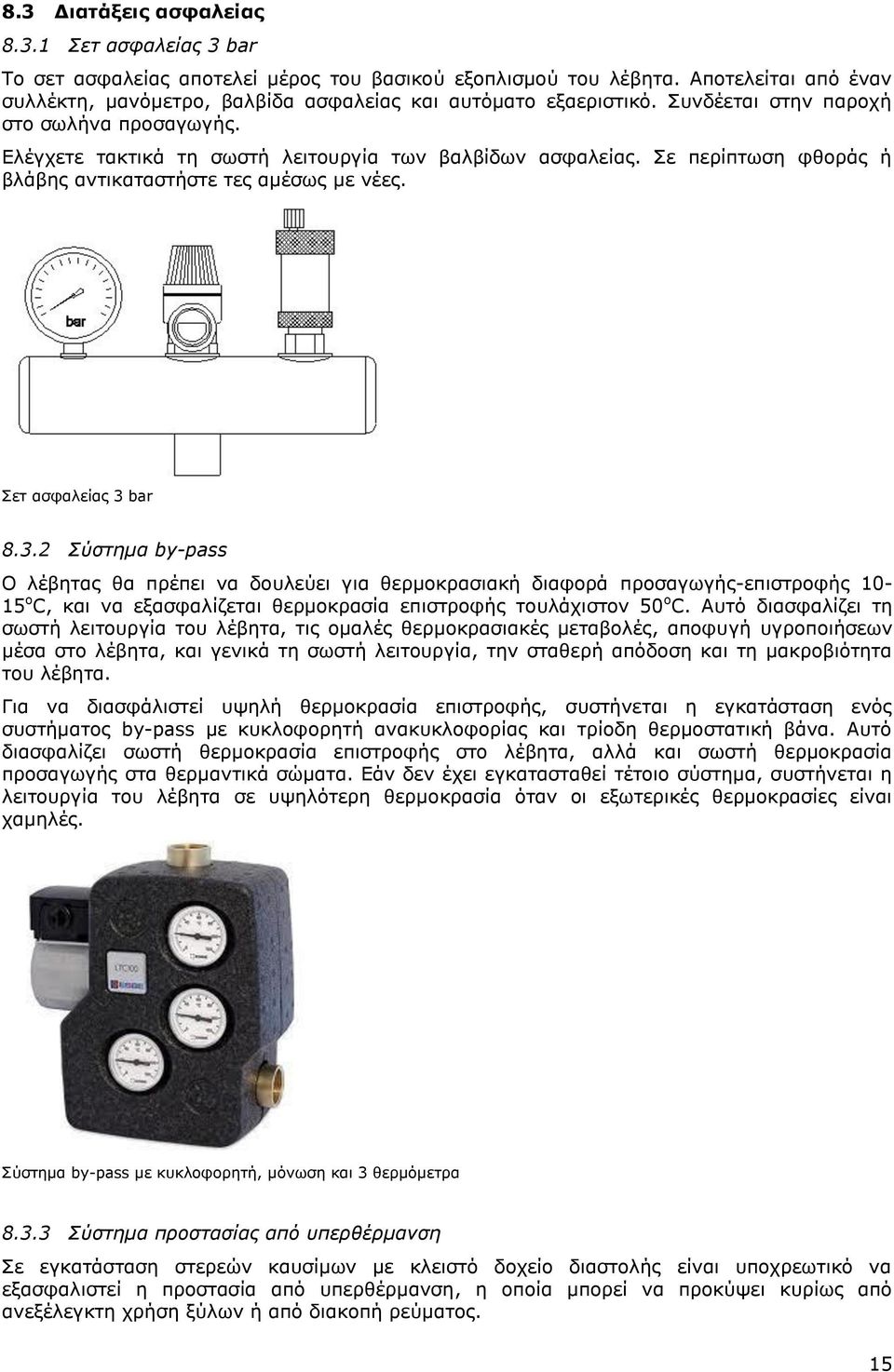

15 8.3 Διατάξεις ασφαλείας Σετ ασφαλείας 3 bar Το σετ ασφαλείας αποτελεί μέρος του βασικού εξοπλισμού του λέβητα. Αποτελείται από έναν συλλέκτη, μανόμετρο, βαλβίδα ασφαλείας και αυτόματο εξαεριστικό. Συνδέεται στην παροχή στο σωλήνα προσαγωγής. Ελέγχετε τακτικά τη σωστή λειτουργία των βαλβίδων ασφαλείας. Σε περίπτωση φθοράς ή βλάβης αντικαταστήστε τες αμέσως με νέες. Σετ ασφαλείας 3 bar Σύστημα by-pass Ο λέβητας θα πρέπει να δουλεύει για θερμοκρασιακή διαφορά προσαγωγής-επιστροφής o C, και να εξασφαλίζεται θερμοκρασία επιστροφής τουλάχιστον 50 o C. Αυτό διασφαλίζει τη σωστή λειτουργία του λέβητα, τις ομαλές θερμοκρασιακές μεταβολές, αποφυγή υγροποιήσεων μέσα στο λέβητα, και γενικά τη σωστή λειτουργία, την σταθερή απόδοση και τη μακροβιότητα του λέβητα. Για να διασφάλιστεί υψηλή θερμοκρασία επιστροφής, συστήνεται η εγκατάσταση ενός συστήματος by-pass με κυκλοφορητή ανακυκλοφορίας και τρίοδη θερμοστατική βάνα. Αυτό διασφαλίζει σωστή θερμοκρασία επιστροφής στο λέβητα, αλλά και σωστή θερμοκρασία προσαγωγής στα θερμαντικά σώματα. Εάν δεν έχει εγκατασταθεί τέτοιο σύστημα, συστήνεται η λειτουργία του λέβητα σε υψηλότερη θερμοκρασία όταν οι εξωτερικές θερμοκρασίες είναι χαμηλές. Σύστημα by-pass με κυκλοφορητή, μόνωση και 3 θερμόμετρα Σύστημα προστασίας από υπερθέρμανση Σε εγκατάσταση στερεών καυσίμων με κλειστό δοχείο διαστολής είναι υποχρεωτικό να εξασφαλιστεί η προστασία από υπερθέρμανση, η οποία μπορεί να προκύψει κυρίως από ανεξέλεγκτη χρήση ξύλων ή από διακοπή ρεύματος. 15

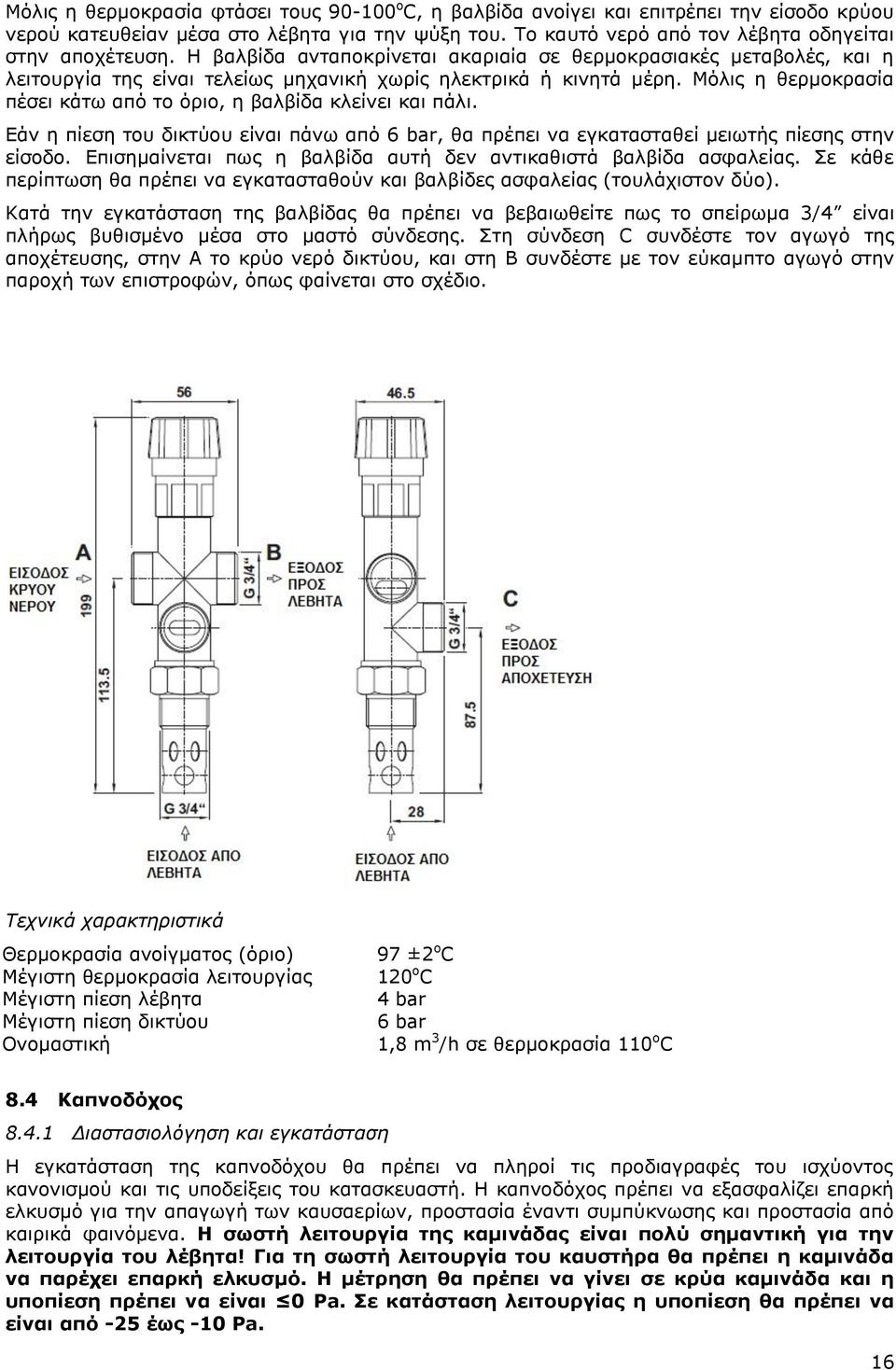

16 Μόλις η θερμοκρασία φτάσει τους o C, η βαλβίδα ανοίγει και επιτρέπει την είσοδο κρύου νερού κατευθείαν μέσα στο λέβητα για την ψύξη του. Το καυτό νερό από τον λέβητα οδηγείται στην αποχέτευση. Η βαλβίδα ανταποκρίνεται ακαριαία σε θερμοκρασιακές μεταβολές, και η λειτουργία της είναι τελείως μηχανική χωρίς ηλεκτρικά ή κινητά μέρη. Μόλις η θερμοκρασία πέσει κάτω από το όριο, η βαλβίδα κλείνει και πάλι. Εάν η πίεση του δικτύου είναι πάνω από 6 bar, θα πρέπει να εγκατασταθεί μειωτής πίεσης στην είσοδο. Επισημαίνεται πως η βαλβίδα αυτή δεν αντικαθιστά βαλβίδα ασφαλείας. Σε κάθε περίπτωση θα πρέπει να εγκατασταθούν και βαλβίδες ασφαλείας (τουλάχιστον δύο). Κατά την εγκατάσταση της βαλβίδας θα πρέπει να βεβαιωθείτε πως το σπείρωμα 3/4 είναι πλήρως βυθισμένο μέσα στο μαστό σύνδεσης. Στη σύνδεση C συνδέστε τον αγωγό της αποχέτευσης, στην Α το κρύο νερό δικτύου, και στη B συνδέστε με τον εύκαμπτο αγωγό στην παροχή των επιστροφών, όπως φαίνεται στο σχέδιο. Τεχνικά χαρακτηριστικά Θερμοκρασία ανοίγματος (όριο) Μέγιστη θερμοκρασία λειτουργίας Μέγιστη πίεση λέβητα Μέγιστη πίεση δικτύου Ονομαστική 97 ±2 ο C 120 ο C 4 bar 6 bar 1,8 m 3 /h σε θερμοκρασία 110 o C 8.4 Καπνοδόχος Διαστασιολόγηση και εγκατάσταση Η εγκατάσταση της καπνοδόχου θα πρέπει να πληροί τις προδιαγραφές του ισχύοντος κανονισμού και τις υποδείξεις του κατασκευαστή. Η καπνοδόχος πρέπει να εξασφαλίζει επαρκή ελκυσμό για την απαγωγή των καυσαερίων, προστασία έναντι συμπύκνωσης και προστασία από καιρικά φαινόμενα. Η σωστή λειτουργία της καμινάδας είναι πολύ σημαντική για την λειτουργία του λέβητα! Για τη σωστή λειτουργία του καυστήρα θα πρέπει η καμινάδα να παρέχει επαρκή ελκυσμό. Η μέτρηση θα πρέπει να γίνει σε κρύα καμινάδα και η υποπίεση πρέπει να είναι 0 Pa. Σε κατάσταση λειτουργίας η υποπίεση θα πρέπει να είναι από -25 έως -10 Pa. 16

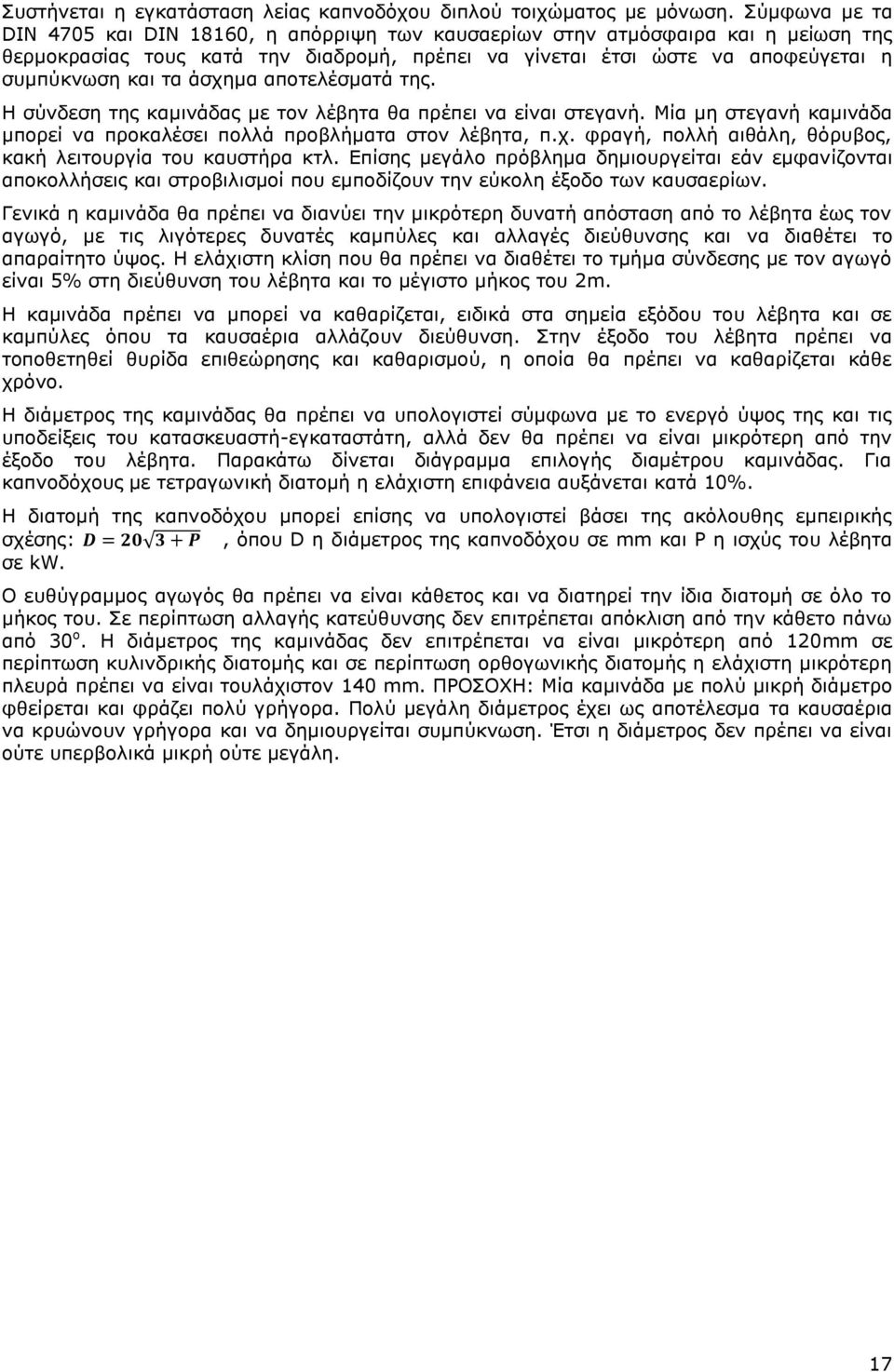

17 Συστήνεται η εγκατάσταση λείας καπνοδόχου διπλού τοιχώματος με μόνωση. Σύμφωνα με τα DIN 4705 και DIN 18160, η απόρριψη των καυσαερίων στην ατμόσφαιρα και η μείωση της θερμοκρασίας τους κατά την διαδρομή, πρέπει να γίνεται έτσι ώστε να αποφεύγεται η συμπύκνωση και τα άσχημα αποτελέσματά της. Η σύνδεση της καμινάδας με τον λέβητα θα πρέπει να είναι στεγανή. Μία μη στεγανή καμινάδα μπορεί να προκαλέσει πολλά προβλήματα στον λέβητα, π.χ. φραγή, πολλή αιθάλη, θόρυβος, κακή λειτουργία του καυστήρα κτλ. Επίσης μεγάλο πρόβλημα δημιουργείται εάν εμφανίζονται αποκολλήσεις και στροβιλισμοί που εμποδίζουν την εύκολη έξοδο των καυσαερίων. Γενικά η καμινάδα θα πρέπει να διανύει την μικρότερη δυνατή απόσταση από το λέβητα έως τον αγωγό, με τις λιγότερες δυνατές καμπύλες και αλλαγές διεύθυνσης και να διαθέτει το απαραίτητο ύψος. Η ελάχιστη κλίση που θα πρέπει να διαθέτει το τμήμα σύνδεσης με τον αγωγό είναι 5% στη διεύθυνση του λέβητα και το μέγιστο μήκος του 2m. Η καμινάδα πρέπει να μπορεί να καθαρίζεται, ειδικά στα σημεία εξόδου του λέβητα και σε καμπύλες όπου τα καυσαέρια αλλάζουν διεύθυνση. Στην έξοδο του λέβητα πρέπει να τοποθετηθεί θυρίδα επιθεώρησης και καθαρισμού, η οποία θα πρέπει να καθαρίζεται κάθε χρόνο. Η διάμετρος της καμινάδας θα πρέπει να υπολογιστεί σύμφωνα με το ενεργό ύψος της και τις υποδείξεις του κατασκευαστή-εγκαταστάτη, αλλά δεν θα πρέπει να είναι μικρότερη από την έξοδο του λέβητα. Παρακάτω δίνεται διάγραμμα επιλογής διαμέτρου καμινάδας. Για καπνοδόχους με τετραγωνική διατομή η ελάχιστη επιφάνεια αυξάνεται κατά 10%. Η διατομή της καπνοδόχου μπορεί επίσης να υπολογιστεί βάσει της ακόλουθης εμπειρικής σχέσης:, όπου D η διάμετρος της καπνοδόχου σε mm και P η ισχύς του λέβητα σε kw. Ο ευθύγραμμος αγωγός θα πρέπει να είναι κάθετος και να διατηρεί την ίδια διατομή σε όλο το μήκος του. Σε περίπτωση αλλαγής κατεύθυνσης δεν επιτρέπεται απόκλιση από την κάθετο πάνω από 30 ο. Η διάμετρος της καμινάδας δεν επιτρέπεται να είναι μικρότερη από 120mm σε περίπτωση κυλινδρικής διατομής και σε περίπτωση ορθογωνικής διατομής η ελάχιστη μικρότερη πλευρά πρέπει να είναι τουλάχιστον 140 mm. ΠΡΟΣΟΧΗ: Μία καμινάδα με πολύ μικρή διάμετρο φθείρεται και φράζει πολύ γρήγορα. Πολύ μεγάλη διάμετρος έχει ως αποτέλεσμα τα καυσαέρια να κρυώνουν γρήγορα και να δημιουργείται συμπύκνωση. Έτσι η διάμετρος δεν πρέπει να είναι ούτε υπερβολικά μικρή ούτε μεγάλη. 17

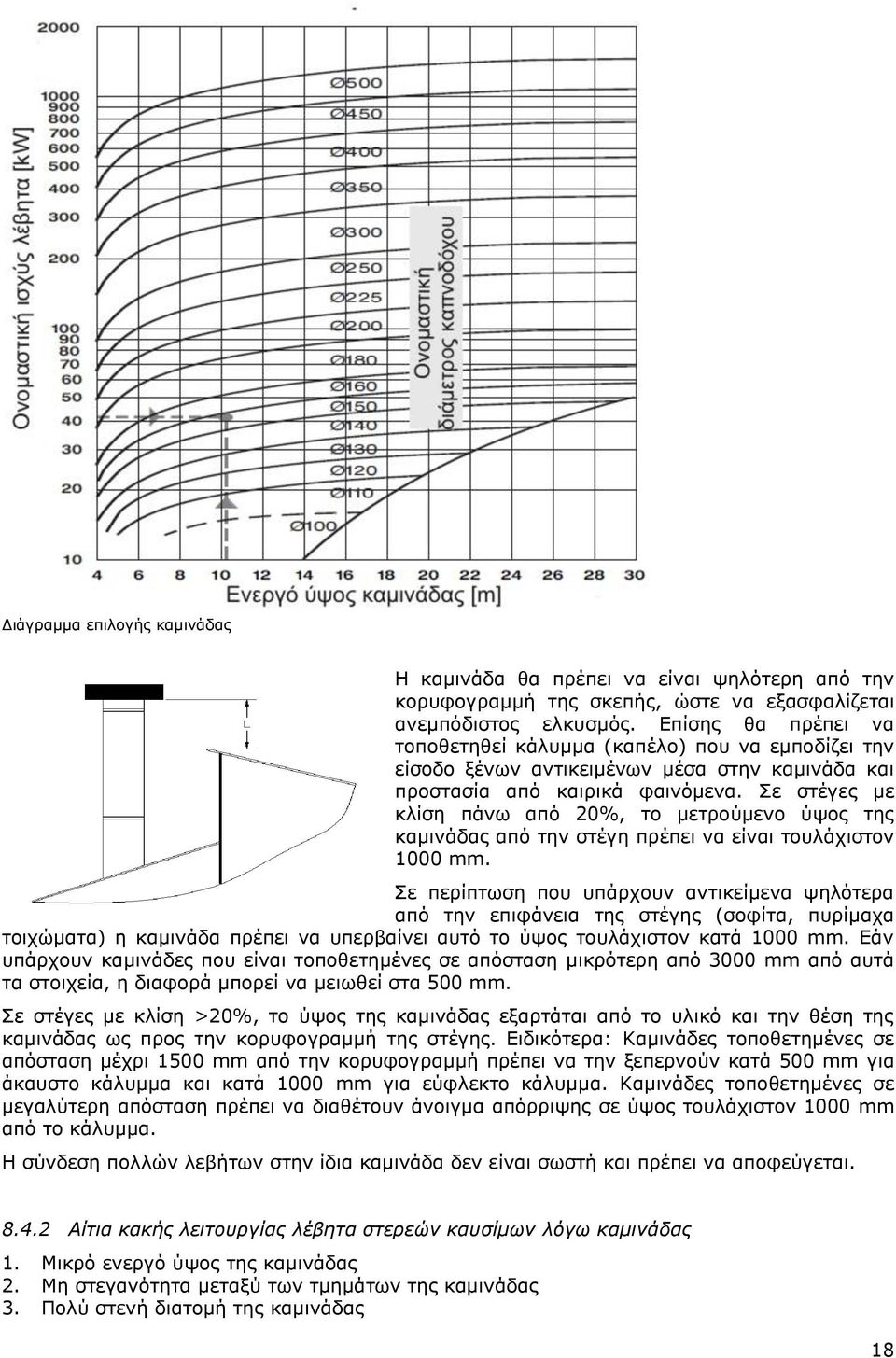

18 Διάγραμμα επιλογής καμινάδας Η καμινάδα θα πρέπει να είναι ψηλότερη από την κορυφογραμμή της σκεπής, ώστε να εξασφαλίζεται ανεμπόδιστος ελκυσμός. Επίσης θα πρέπει να τοποθετηθεί κάλυμμα (καπέλο) που να εμποδίζει την είσοδο ξένων αντικειμένων μέσα στην καμινάδα και προστασία από καιρικά φαινόμενα. Σε στέγες με κλίση πάνω από 20%, το μετρούμενο ύψος της καμινάδας από την στέγη πρέπει να είναι τουλάχιστον 1000 mm. Σε περίπτωση που υπάρχουν αντικείμενα ψηλότερα από την επιφάνεια της στέγης (σοφίτα, πυρίμαχα τοιχώματα) η καμινάδα πρέπει να υπερβαίνει αυτό το ύψος τουλάχιστον κατά 1000 mm. Εάν υπάρχουν καμινάδες που είναι τοποθετημένες σε απόσταση μικρότερη από 3000 mm από αυτά τα στοιχεία, η διαφορά μπορεί να μειωθεί στα 500 mm. Σε στέγες με κλίση >20%, το ύψος της καμινάδας εξαρτάται από το υλικό και την θέση της καμινάδας ως προς την κορυφογραμμή της στέγης. Ειδικότερα: Καμινάδες τοποθετημένες σε απόσταση μέχρι 1500 mm από την κορυφογραμμή πρέπει να την ξεπερνούν κατά 500 mm για άκαυστο κάλυμμα και κατά 1000 mm για εύφλεκτο κάλυμμα. Καμινάδες τοποθετημένες σε μεγαλύτερη απόσταση πρέπει να διαθέτουν άνοιγμα απόρριψης σε ύψος τουλάχιστον 1000 mm από το κάλυμμα. Η σύνδεση πολλών λεβήτων στην ίδια καμινάδα δεν είναι σωστή και πρέπει να αποφεύγεται Αίτια κακής λειτουργίας λέβητα στερεών καυσίμων λόγω καμινάδας 1. Μικρό ενεργό ύψος της καμινάδας 2. Μη στεγανότητα μεταξύ των τμημάτων της καμινάδας 3. Πολύ στενή διατομή της καμινάδας 18

19 4. Εμπόδια ή στένωση στη διατομή της καμινάδας 5. Μη στεγανό διάφραγμα 6. Κακώς ρυθμισμένο διάφραγμα ελκυσμού 7. Διαρροή από οπή στην καμινάδα 8. Μη στεγανή ένωση στο άνοιγμα απόρριψης του καπνού 9. Μη στεγανή θυρίδα καθαρισμού καμινάδας 10. Μεγάλο τμήμα της καμινάδας αμόνωτο, πολύ μικρή κλίση 11. Μη στεγανές φλάντζες, κακή μόνωση 12. Μειωμένος ελκυσμός λόγω στρώματος στάχτης στους φλογαυλούς 13. Συσσώρευση στάχτης 14. Μη στεγανή πόρτα και καλύμματα 15. Σπασμένος ρυθμιστής ελκυσμού (κλαπέ) 16. Βοηθητικό στόμιο αέρα καύσης 17. Πολύ υψηλές θερμοκρασίες καυσαερίων (πολύ δυνατός ελκυσμός ή πολύ μικρός λέβητας για κάλυψη θερμικών αναγκών) 18. Πολύ χαμηλές θερμοκρασίες καυσαερίων (λειτουργία σε συνθήκες κάτω από τις συνθήκες λειτουργίας του λέβητα, πολύ μεγάλος λέβητας για κάλυψη θερμικών αναγκών) 19. Καύσιμο με μεγάλο ποσοστό υγρασίας (χαμηλή θερμογόνο δύναμη) Σε περίπτωση που λόγω θερμοκρασιακών διαφορών ή καιρικών φαινομένων ο ελκυσμός της καμινάδας δεν είναι σταθερός συστήνεται η εγκατάσταση σταθεροποιητή ελκυσμού. Σε περίπτωση που δεν εξασφαλίζεται ο ελάχιστος απαιτούμενος ελκυσμός θα πρέπει να εγκατασταθεί ανεμιστήρας καυσαερίων στην έξοδο της καμινάδας του λέβητα που θα παρέχει την κατάλληλη υποπίεση στην καμινάδα. 8.5 Ηλεκτρολογική σύνδεση Γενικές υποδείξεις Η ηλεκτρική εγκατάσταση πρέπει να γίνει από ειδικευμένο αδειούχο ηλεκτρολόγο σύμφωνα με τους ισχύοντες κανονισμούς ΕΝ και ΕΝ , και βαθμό προστασίας ΙΡ 40 και ΙΡ 44. Η ηλεκτρική εγκατάσταση του λεβητοστασίου αποτελείται από ηλεκτρολογικό πίνακα, που τοποθετείται στον τοίχο και διανέμει την απαραίτητη ηλεκτρική ισχύ. Θα πρέπει να είναι υδατοστεγής, και οι καλωδιώσεις πρέπει να είναι μέσα σε μεταλλικά ή πλαστικά κανάλια. Το καλώδιο κύριας τροφοδοσίας ρεύματος θα πρέπει να περνάει μέσω του ηλεκτρολογικού πίνακα και να ασφαλίζεται με ασφάλεια max 16A. Το σύστημα φωτισμού του λεβητοστασίου πρέπει να είναι σε ξεχωριστό κύκλωμα. Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που προκλήθηκαν από προσωπικό εγκατάστασης ή φθορά υλικών, συσκευών, κτλ. που ενδέχεται να έχει προκληθεί από ανεπαρκή γείωση του συστήματος Σύνδεση πίνακα ελέγχου Ο πίνακας ελέγχου του λέβητα λειτουργεί με ρεύμα 230V/50 Hz AC. Υπερβολική τάση ή συχνές διακυμάνσεις μπορεί να προκαλέσουν βλάβη στη λειτουργία του πίνακα και των συσκευών. Για λέβητες με ισχύ πάνω από 250 kw η λειτουργία είναι τριφασική με ρεύμα 380V/50 Hz AC. Σε αυτήν την περίπτωση πρέπει να χρησιμοποιηθούν ξεχωριστές επαφές και πρόσθετες ασφαλιστικές διατάξεις. Όλες οι συσκευές συνδέονται στον πίνακα και ελέγχονται και ρυθμίζονται από αυτόν (φυσητήρας, ηλεκτρομειωτήρας, κυκλοφορητής). Το κύκλωμα του πίνακα προστατεύεται από αυτόματη ασφάλεια 230 V/2,5 A και από θερμική ασφάλεια που ενεργοποιείται στους 95 ο C. 19

20 8.5.3 Σύνδεση καυστήρα pellet Το παρόν εγχειρίδιο αφορά τον λέβητα Pelletsave. Ο λέβητας έχει τη δυνατότητα σύνδεσης με κάθε είδος καυστήρα pellet εφ όσον πληρούνται οι προϋποθέσεις που ορίζει ο κατασκευαστής του καυστήρα (βάθος και διάμετρος φλογοθαλάμου του λέβητα). Οι οδηγίες σύνδεσης με καυστήρα συνοδεύουν τον εκάστοτε καυστήρα. Αναφέρετε ότι ο κάθε καυστήρας πρέπει να συνοδεύεται πάντα από τον πίνακα ελέγχου του καθώς και τα αισθητήριά του. Τα αισθητήρια των καυστήρων συνδέονται σε ηλεκτρονικούς πίνακες, οπότε τοποθετούνται στο κυάθιο του λέβητα χωρίς λάδι. Το κυάθιο του λέβητα βρίσκεται στο μπροστινό πάνω μέρος του λέβητα. 9 ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ 9.1 Έναυση λέβητα Πριν την έναυση του λέβητα βεβαιωθείτε για τα ακόλουθα: Ορθότητα της εγκατάστασης και στεγανότητα του υδραυλικού δικτύου. Ορθότητα της ηλεκτρικής εγκατάστασης. Ορθότητα σύνδεσης καπνοδόχου, στεγανότητα και μόνωση καπνοδόχου. Οι αισθητήρες των οργάνων είναι καλά τοποθετημένοι στο κυάθιο του λέβητα. Υπάρχει επαρκής εξαερισμός του χώρου εγκατάστασης. Πως το υδραυλικό δίκτυο είναι πλήρες και υπάρχει η σωστή πίεση. Οι βάνες του λέβητα είναι ανοικτές. Σε περίπτωση που διαπιστώσετε κάποια βλάβη ή δυσλειτουργία επικοινωνήστε αμέσως με τον εγκαταστάτη ή την εταιρία. 9.2 Ρύθμιση καύσης Καλό είναι να εξακριβώνεται η σωστή και αποδοτική λειτουργία με ανάλυση καυσαερίων ή τουλάχιστον μέτρηση της θερμοκρασίας τους. Θερμοκρασία καυσαερίων: ºC Εάν η θερμοκρασία είναι πολύ υψηλή, ενδέχεται να υπάρχει μεγάλη περίσσεια αέρα. Εάν η θερμοκρασία είναι πολύ μικρή ίσως χρειαστεί να αφαιρέστε κάποιους στροβιλιστές καυσαερίων. Περιεκτικότητα CO 2 : 10-12% CO ppm: 500 Λόγος αέρα λ: 1,2 2,0 Κατά προτίμηση κάτω από 2 για σωστή απόδοση του καυστήρα και χαμηλότερες εκπομπές. Περιεκτικότητα O 2 : 8 11% Απόδοση %: 80% και πάνω Ο βαθμός απόδοσης της καύσης. Υποπίεση στο λέβητα: Ανάλυση καυσαερίων καύσης pellet 0,15-0,2Hpa (1,5-2mm Vp) 0,05 0,06Hpa (0,5 0,6mm Vp) Πρέπει να μετράται στην σύνδεση εξόδου του λέβητα. Πρέπει να μετράται στο φλογοθάλαμο. Για πληροφορίες που αφορούν τον καύστηρα ανατρέξετε στο τεχνικό βιβλίο του καυστήρα. Η ρύθμιση θα πρέπει να γίνεται μόνο από ειδικευμένο εγκαταστάτη. Η εταιρία Thermostahl δεν 20

21 ευθύνεται για προβλήματα στη λειτουργία του καυστήρα σε περίπτωση που ο χρήστης πειράξει παραμέτρους και τιμές στον καυστήρα χωρίς να γνωρίζει. 9.3 Τακτική συντήρηση Γενικές οδηγίες Ο λέβητας και ο καυστήρας απαιτούν τακτική επιθεώρηση και καθαρισμό. Όσο καλύτερη ποιότητα pellet χρησιμοποιείτε τόσο αραιότερος θα είναι ο καθαρισμός και πιο ομαλή η λειτουργία του καυστήρα. Εάν δεν γίνεται ο απαιτούμενος καθαρισμός και η αναγραφόμενη συντήρηση μπορούν να προκληθούν προβλήματα όπως: μείωση απόδοσης συστήματος αύξηση κατανάλωσης καυσίμου μειωμένος ελκυσμός και προβλήματα στην καπνοδόχο προβλήματα στη λειτουργία του καυστήρα επιστροφή καυσαερίων και υπερθέρμανση καυστήρα Καθημερινή συντήρηση Σε καθημερινή βάση θα πρέπει να ελέγχεται η αρτιότητα του λεβητοστασίου και η σωστή λειτουργία του λέβητα. Ελέγξτε πως η πίεση στο δίκτυο είναι σωστή και πως όλες οι ασφαλιστικές διατάξεις είναι σε καλή κατάσταση και λειτουργούν. Επίσης πρέπει να επιθεωρείται η ποσότητα καυσίμου στη δεξαμενή και η καλή λειτουργία του καυστήρα Εβδομαδιαία συντήρηση Ο καυστήρας θα πρέπει να καθαρίζεται τουλάχιστον 1-2 φορές την εβδομάδα για να διασφαλίζεται η σωστή λειτουργία του και η καλή απόδοση. Πριν προβείτε σε καθαρισμό, κλείστε τον καυστήρα από το θερμοστάτη και αφήστε τον λέβητα σβηστό για λεπτά ώστε να κρυώσει. Σε συνεχή λειτουργία καλό είναι να καθαρίζεται μία φορά κάθε τέσσερις μέρες. Ανοίξτε την πόρτα του λέβητα και το συρτάρι του δοχείου στάχτης. Προσέξτε να είναι κρύα διότι υπάρχει κίνδυνος εγκαύματος! Καθαρίστε τη στάχτη από το εσωτερικό της κυλινδρικής εστίας. Προσέξτε ιδιαίτερα ώστε οι τρύπες στην επιφάνεια της σχάρας να είναι καθαρές Μηνιαία συντήρηση Ο λέβητας θα πρέπει να καθαρίζεται 1-2 φορές το μήνα. Ελέγξτε τη γενική κατάσταση του λέβητα και προβείτε σε γενική καθαριότητα του. Όσο λιγότερη στάχτη έχει ο λέβητας και όσο συχνότερα καθαρίζεται, τόσο πιο αποδοτική είναι η λειτουργία του. Καθαρίστε με το ειδικό εργαλείο τις επιφάνειες του λέβητα όπου έχει συσσωρευτεί στάχτη. Καθαρίστε το εσωτερικό των φλογαυλών με την ειδική βούρτσα. Ανάλογα με την ποιότητα του καυσίμου, οι φλογαυλοί ενδέχεται να χρειάζονται αραιότερο καθαρισμό. Ελέγξτε το δοχείο στάχτης. Αδειάστε το όταν γεμίσει. Βεβαιωθείτε πως δεν υπάρχουν ακόμα φλεγόμενα κατάλοιπα στο δοχείο πριν την απόρριψη της στάχτης. Ελέγξτε τη στεγανότητα των πορτών και την κατάσταση του κορδονιού στεγανοποίησης. Αντικαταστήστε εάν χρειάζεται. Ελέγξτε την κατάσταση του κώνου καύσης και του κοχλία. Καθώς αυτά τα δύο εξαρτήματα έρχονται σε επαφή με τη φλόγα, υπάρχει αυξημένη πιθανότητα διάβρωσής τους Ετήσια συντήρηση Ελέγξτε την κατάσταση και την καθαριότητα της καπνοδόχου. Καθαρίστε το ταφ καθαρισμού εάν χρειάζεται. Ιδιαίτερη προσοχή πρέπει να δώστε στα σημεία που συσσωρεύεται στάχτη όπως οριζόντια τμήματα, καμπύλες κτλ. Καθαρή καμινάδα σημαίνει ομαλότερη ροή καυσαερίων και οικονομία στα καύσιμα. Επιθεωρήστε τον καπνοσυλλέκτη του λέβητα από την ειδική θυρίδα και καθαρίστε εάν χρειάζεται. 21

22 Καθαρίστε το σιλό από ροκανίδια, σκόνες ή ξένα σώματα. Κατά την έναρξη της χειμερινής περιόδου καλό είναι να εξακριβώνονται οι ρυθμίσεις του καυστήρα, και να παραμετροποιούνται εάν χρειάζεται. Επίσης αλλαγή στις παραμέτρους απαιτείται εάν υπάρχει σημαντική διαφορά στην ποιότητα του pellet. 10 ΠΡΟΒΛΗΜΑΤΑ ΚΑΙ ΣΥΣΤΑΣΕΙΣ Στον παρακάτω πίνακα συστήνονται λύσεις και έλεγχοι που πρέπει να γίνουν όταν προκύψει κάποιο πρόβλημα στη λειτουργία. Πρόβλημα Υπερθέρμανση λέβητα λόγω διακοπής ρεύματος Σύσταση Ανοίξτε όλες τις βάνες. Σε περίπτωση που έχετε και παραγωγή ζεστού νερού χρήσης, ανοίξτε και μία βρύση με ζεστό νερό για πτώση της θερμοκρασίας του λέβητα. Έλλειψη ρεύματος στον πίνακα ελέγχου Ο κυκλοφορητής δε λειτουργεί Δεν κυκλοφορεί ζεστό νερό στα σώματα Υπάρχει διαρροή καπνού Σχηματίζονται υπερβολικές επικαθίσεις στα τοιχώματα του λέβητα Το τζάμι επιθεώρησης βρωμίζεται υπερβολικά Ελέγξτε πως η παροχή ρεύματος είναι καλά συνδεδεμένη και πως δεν έχει γίνει πτώση κάποιας ασφάλειας. Ελέγξτε πως όλες οι ηλεκτρολογικές συνδέσεις στον πίνακα είναι σωστές και σε καλή κατάσταση. Ελέγξτε μήπως έχει ενεργοποιηθεί ο θερμοστάτης ασφαλείας του πίνακα. Επανεκκινήστε χειροκίνητα. Ελέγξτε πως ο κυκλοφορητής είναι σωστά συνδεδεμένος και ο αισθητήρας του θερμοστάτη καλά τοποθετημένος στο κυάθιο του λέβητα. Ελέγξτε εάν λειτουργεί ο θερμοστάτης του πίνακα. Ελέγξτε μήπως έχει μπλοκάρει ο κυκλοφορητής. Ξεμπλοκάρετε με χειροκίνητη περιστροφή του δρομέα. Ελέγξτε πως οι διακόπτες των σωμάτων είναι ανοικτοί και πως δεν υπάρχει αέρας στην εγκατάσταση. Κάντε εξαέρωση. Ελέγξτε τις υδραυλικές συνδέσεις του λέβητα. Ελέγξτε πως ο κυκλοφορητής λειτουργεί σωστά. Ελέγξτε πως η καπνοδόχος δεν είναι βουλωμένη από επικαθίσεις αιθάλης ή άλλα αντικείμενα. Ελέγξτε τη στεγανότητα όλων των συνδέσεων της καπνοδόχου. Ελέγξτε μήπως έχει βουλώσει η εστία του καυστήρα. Καθαρίστε την. Ελέγξτε μήπως έχουν βουλώσει οι φλογαυλοί. Καθαρίστε τους. Ελέγξτε την ποιότητα των pellet και σιγουρευτείτε πως δεν έχουν πάρει υγρασία. Ελέγξτε την ποιότητα των pellet και σιγουρευτείτε πως δεν έχουν πάρει υγρασία. Υγρά pellet μπορούν να προκαλέσουν πρόβλημα και στο σύστημα τροφοδοσίας. Μην χρησιμοποιείτε pellet αμφίβολης ποιότητα ή από υλικό άλλο εκτός ξύλου. Ελέγξτε μήπως έχει βουλώσει η εστία του καυστήρα και εμποδίζεται η παροχή αέρα. Καθαρίστε την. Ελέγξτε μήπως έχουν βουλώσει οι φλογαυλοί. Καθαρίστε τους. Ελέγξτε πως ο αέρας είναι σωστά ρυθμισμένος. Ελέγξτε πως η εστία του καυστήρα και οι φλογαυλοί δεν είναι βουλωμένοι. Καθαρίστε το λέβητα και τους φλογαυλούς. 22

23 Έξοδος καυσαερίων από το σιλό Υπάρχει πρόβλημα με την καπνοδόχο. Δεν υπάρχει επαρκής ελκυσμός. Ελέγξτε πως η καπνοδόχος δεν είναι βουλωμένη από επικαθίσεις αιθάλης ή άλλα αντικείμενα. Ελέγξτε τη στεγανότητα όλων των συνδέσεων της καπνοδόχου. Ελέγξτε μήπως έχει βουλώσει η εστία του καυστήρα. Καθαρίστε την. Ελέγξτε μήπως έχουν βουλώσει από επικαθίσεις οι φλογαυλοί. Καθαρίστε τους. Ελέγξτε μήπως έχουν βουλώσει οι φλογαυλοί. Καθαρίστε τους. 11 ΕΓΓΥΗΣΗ Η εταιρία THERMOSTAHL A.E.B.E. εγγυάται ότι ο λέβητας που παραδόθηκε είναι χωρίς ελαττώματα και οι αποδόσεις του είναι εκείνες που αναφέρονται στο σχετικό φυλλάδιο, καθώς και στην πινακίδα που υπάρχει πάνω στον λέβητα. Η εταιρία THERMOSTAHL A.E.B.E. εγγυάται επίσης την καλή λειτουργία, την μέγιστη απόδοση, την ποιότητα των υλικών κατασκευής. Για την εγγύηση του λέβητα σας βεβαιώνουμε ότι πέρασε το τεστ δοκιμής και στεγανότητας με βάση το TEST PRESSURE. Η περίοδος εγγύησης για το λέβητα Pelletsave είναι τρία (3) έτη από την ημερομηνία αγοράς τους. Τα εξαρτήματα που θα διαπιστωθούν ότι είναι ελαττωματικά εξ αρχής, θα αντικαθίστανται, χωρίς χρέωση και θα τοποθετούνται από ειδικευμένο προσωπικό. Σε περίπτωση που απαιτείται μεταφορά του λέβητα στο εργοστάσιο για επισκευή, ο πελάτης είναι υποχρεωμένος να αναλάβει την αποξήλωση του λέβητα από την εγκατάσταση, την μεταφορά με δικό του μέσον στο εργοστάσιο της εταιρίας, και την επανασύνδεση στο δίκτυο της εγκατάστασής του. Η εταιρία THERMOSTAHL δεν έχει υποχρέωση πληρωμής αυτών των εξόδων. Η εγγύηση περιορίζεται στην αποκατάσταση του ελαττώματος. Η εγγύηση ισχύει με τους ακόλουθους όρους: α) Το προϊόν έχει εγκατασταθεί και συναρμολογηθεί από ειδικευμένο προσωπικό. β) Το προϊόν χρησιμοποιείται μόνο σύμφωνα με τις ενδείξεις που περιέχονται στις οδηγίες χρήσεως. Η εγγύηση δεν ισχύει για ατμοσφαιρικές, χημικές, ηλεκτροχημικές βλάβες και ζημίες πυρκαγιάς, βλάβες από αμέλεια ή απειρία, μη συμμόρφωση με ισχύοντες νόμους και κανονισμούς, ελαττώματα στο ηλεκτρικό σύστημα, αμέλεια συντήρησης, κακή χρήση, ακατάλληλη καπνοδόχο. Σε περίπτωση υπερθέρμανσης, ή χρήση ακατάλληλων καυσίμων επίσης δεν ισχύει. Όλα τα τελικά κόστη (επισκευή, μεταφορά, κ.τ.λ.) που προκύπτουν από μη συμμόρφωση με τις οδηγίες και τους όρους της εγγύησης από μεριάς του αγοραστή, θα επιβαρύνουν τον ίδιο. Η εγγύηση ισχύει μόνο για τον πρώτο αγοραστή του προϊόντος. Σε περίπτωση αλλαγής ιδιοκτήτη η εγγύηση δεν θα ισχύει πλέον. Η εγγύηση δεν ισχύει αν το ηλεκτρικό σύστημα δεν διαθέτει γείωση. Δεν ευθύνεται επίσης για κάθε μορφή φθοράς, συμπεριλαμβανομένης της οξείδωσης (σκουριάς) λόγω συνεχούς έκθεσης του προϊόντος σε περιοχή που δεν προστατεύεται και καλύπτεται. Όταν λήξει η περίοδος εγγύησης, η τεχνική υποστήριξη θα παρέχεται με χρέωση του πελάτη για όλα τα κόστη των ανταλλακτικών και της εργασίας, κλήση και μεταφορά προσωπικού και υλικών, ανάλογα με το εκάστοτε κόστος. Ο κατασκευαστής διατηρεί το δικαίωμα να αλλάξει τους όρους χωρίς προηγούμενη ειδοποίηση. 23
