1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΕΡΓΑ ΕΠΕΚΤΑΣΗΣ ΧΥΤΑ ΝΗΣΟΥ ΚΩ ΔΗΜΟΣ ΚΩ ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ A. Χωματουργικές Εργασίες Διαμόρφωσης ΧΥΤΑ 1 Γενικές εκσκαφές σε έδαφος γαιώδες -ημιβραχώδες Α.Τ. 1 Α.Τ. 2 Για την κατασκευή της λεκάνης, της περιμετρικής ζώνης και των πρανών συναρμογής θα χρειαστεί εκασκαφή, η οποία υπολογίζεται στα σχετικά output και συγκεκριμένα: Όγκος εκσκαφής λεκανών= ,8 m 3 (Θεωρείται το 90% των εκσκαφών του output) Όγκος εκσκαφής στεγανοποίησης= 30281,4 m 3 (Θεωρείται το 90% των εκσκαφών του output) Όγκος εκσκαφής στεγανοποίησης υπ. νερών= 3588,75 m 3 (Θεωρείται το 90% των εκσκαφών του output) Όγκος εκσκαφής πρανών= 33536,7 m 3 (Θεωρείται το 90% των εκσκαφών του output) Όγκος εκσκαφής πλατωμάτων= 675 m 3 (Θεωρείται το 90% των εκσκαφών του output) Σύνολο ΧΥΤΑ V= ,65 m 3 Στρογγυλοποίηση 13, m 3 2 Γενικές εκσκαφές σε έδαφος βραχώδες με ελεγχόμενη χρήση εκρηκτικών Α.Τ. 3 Για την κατασκευή της λεκάνης, της περιμετρικής ζώνης και των πρανών συναρμογής θα χρειαστεί εκασκαφή, η οποία υπολογίζεται στα σχετικά output και συγκεκριμένα: Όγκος εκσκαφής λεκανών= 6533,6 m 3 (Θεωρείται το 5% των εκσκαφών του output) Όγκος εκσκαφής στεγανοποίησης= 1682,3 m 3 (Θεωρείται το 5% των εκσκαφών του output) Όγκος εκσκαφής στεγανοποίησης υπ. νερών= 199,375 m 3 (Θεωρείται το 5% των εκσκαφών του output) Όγκος εκσκαφής πρανών= 1863,15 m 3 (Θεωρείται το 5% των εκσκαφών του output) Όγκος εκσκαφής πλατωμάτων= 37,5 m 3 (Θεωρείται το 5% των εκσκαφών του output) Σύνολο ΧΥΤΑ V= 10315,925 m 3, m 3 3 Γενικές εκσκαφές σε έδαφος βραχώδες χωρίς χρήση εκρηκτικών Α.Τ. 4 Για την κατασκευή της λεκάνης, της περιμετρικής ζώνης και των πρανών συναρμογής θα χρειαστεί εκασκαφή, η οποία υπολογίζεται στα σχετικά output και συγκεκριμένα: Όγκος εκσκαφής λεκανών= 6533,6 m 3 (Θεωρείται το 5% των εκσκαφών του output) Όγκος εκσκαφής στεγανοποίησης= 1682,3 m 3 (Θεωρείται το 5% των εκσκαφών του output) Όγκος εκσκαφής στεγανοποίησης υπ. νερών= 199,375 m 3 (Θεωρείται το 5% των εκσκαφών του output) Όγκος εκσκαφής πρανών= 1863,15 m 3 (Θεωρείται το 5% των εκσκαφών του output) Όγκος εκσκαφής πλατωμάτων= 37,5 m 3 (Θεωρείται το 5% των εκσκαφών του output) Σύνολο ΧΥΤΑ V= 10315,925 m 3, m 3

2 4 Κατασκευή επιχωμάτων Α.Τ. 11 Σύμφωνα με τα επισυναπτόμενα output τα επιχώματα που θα κατασκευαστούν για τη λεκάνη του ΧΥΤΑ είναι: Όγκος επιχώσεων λεκανών= m 3 Όγκος επιχώσεων πρανών= m 3 Σύνολο ΧΥΤΑ V= m 3 Στρογγυλοποίηση m 3

3 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΕΡΓΑ ΕΠΕΚΤΑΣΗΣ ΧΥΤΑ ΝΗΣΟΥ ΚΩ ΔΗΜΟΣ ΚΩ ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ Β. Έργα στεγάνοποίησης 1 Στρώση υπόβασης Α.Τ. 111 Σύνολο ΧΥΤΑ V= 9380,97 m 3 Στρογγυλοποίηση 4, m 3 Επιφάνεια πρανών (με κλίση 1:2) Ε1= 16465,00 m 2 Επιφάνεια πυθμένα (με κλίση 1:3) Ε2= 3625,00 m 2 Επιφάνεια πρανών (με κλίση 1:12.5) Ε3 = 7950,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:2) Σ1= 1,118 Συν/στης προσαύξησης λόγω κλίσεων πυθμένα (1:3) Σ2= 1,054 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:12.5) Σ3= 1,003 Μήκος Περιμετρικής Ζώνης L1 710,0 m Πλάτος στρώσης στην περιμετρική ζώνη L2 1,5 m Ύψος επίχωσης L= 0,3 m Συνολικός όγκος επιχώσεων: V= (Ε1*Σ1+Ε2*Σ2+Ε3*Σ3)*L= 9380,974 m 3 2 Τεχνητός γεωλογικός φραγμός πάχους 60cm Α.Τ. 112 Σύνολο ΧΥΤΑ V= 7754,55 m 3, m 3 Επιφάνεια πυθμένα (με κλίση 1:12.5) Ε2= 7950,00 m 2 Επιφάνεια πρανών (με κλίση 1:3) Ε3 = 3625,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πυθμένα (1:12.5) Σ2= 1,003 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:3) Σ3= 1,054 Μήκος Περιμετρικής Ζώνης L1 145,0 m Πλάτος στρώσης στην περιμετρική ζώνη L2 1,5 m Ύψος επίχωσης L= 0,6 m Πλάτος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης) Π 0,6 m Ύψος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης)y 0,9 m Μήκος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης) L4 1011,4 m Συνολικός όγκος επιχώσεων: V= (Ε2*Σ2+Ε3*Σ3)*L+ (Π*Υ*L4) = 7754,547 m 3 3 Συμπυκνωμένο εδαφικό υλικό πάχους 60cm Α.Τ. 113 Σύνολο ΧΥΤΑ V= 11553,56 m 3 Στρογγυλοποίηση 1, m 3 Επιφάνεια πρανών (με κλίση 1:2) Ε1= 16465,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:2) Σ1= 1,118 Μήκος Περιμετρικής Ζώνης L1 565,0 m Πλάτος στρώσης στην περιμετρική ζώνη L2 1,5 m Ύψος επίχωσης L= 0,6 m Συνολικός όγκος επιχώσεων: V= Ε1*Σ1*L= 11553,56 m 3

4 4 Γεωσυνθετικός Αργιλικός Φραγμός (GCL) Α.Τ. 114 Σύνολο ΧΥΤΑ V= 22174,57 m 2, m 2 Επιφάνεια πρανών (με κλίση 1:2) Ε1= 16465,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:2) Σ1= 1,118 Μήκος Περιμετρικής Ζώνης L1 565,0 m Μήκος Αγκύρωσης στην περιμετρική ζώνη L2 3,9 m Πλάτος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης) Π 0,6 m Ύψος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης)y 0,9 m Μήκος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης) L4' 651,1 m Συνολική Κεκλιμένη Επιφάνεια: Ε= Ε1*Σ1+Π*Υ*L4' = 22174,57 m 2 5 Τραχεία Γεωμεμβράνη HDPE 2,0 mm Α.Τ. 115 Σύνολο ΧΥΤΑ V= 35401,27 m 2 Στρογγυλοποίηση 3, m 2 Επιφάνεια πρανών (με κλίση 1:2) Ε1= 16465,00 m 2 Επιφάνεια πυθμένα (με κλίση 1:3) Ε2= 3625,00 m 2 Επιφάνεια πρανών (με κλίση 1:12.5) Ε3 = 7950,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:2) Σ1= 1,118 Συν/στης προσαύξησης λόγω κλίσεων πυθμένα (1:3) Σ2= 1,054 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:12.5) Σ3= 1,003 Μήκος Περιμετρικής Ζώνης L1 710,0 m Μήκος Αγκύρωσης στην περιμετρική ζώνη L2 3,9 m Πλάτος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης) Π 0,6 m Ύψος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης)y 0,9 m Μήκος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης) L4 1011,4 m Συνολική Κεκλιμένη Επιφάνεια: Ε= Ε1*Σ1+Ε2*Σ2+Ε3*Σ3+(Π+2*Υ)*L4= 35401,27 m 2 6 Γεωύφασμα προστασίας μεμβράνης 500 gr/m2 Α.Τ. 116 Σύνολο ΧΥΤΑ V= 34787,35 m 2 Στρογγυλοποίηση 2, m 2 Επιφάνεια πρανών (με κλίση 1:2) Ε1= 16465,00 m 2 Επιφάνεια πυθμένα (με κλίση 1:3) Ε2= 3625,00 m 2 Επιφάνεια πρανών (με κλίση 1:12.5) Ε3 = 7950,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:2) Σ1= 1,118 Συν/στης προσαύξησης λόγω κλίσεων πυθμένα (1:3) Σ2= 1,054 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:12.5) Σ3= 1,003 Μήκος Περιμετρικής Ζώνης L1 710,0 m Μήκος Αγκύρωσης στην περιμετρική ζώνη L2 3,9 m Πλάτος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης) Π 0,6 m Ύψος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης)y 0,9 m Μήκος τάφρου αγκύρωσης (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης) L5 755,6 m Συνολική Κεκλιμένη Επιφάνεια: Ε= Ε1*Σ1+Ε2*Σ2+Ε3*Σ3+Π*Υ*L5 = 34787,35 m 3

5 7 Κατασκευή επιστρώματος μεμβράνης από διαβαθμισμένο θραυστό υλικό Α.Τ. 117 Σύνολο ΧΥΤΑ V= 1386,96 m 3 Στρογγυλοποίηση 3, m 3 Επιφάνεια πυθμένα (με κλίση 1:3) Ε2= 3625,00 m 2 Επιφάνεια πρανών (με κλίση 1:12.5) Ε3 = 7950,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πυθμένα (1:3) Σ2= 1,054 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:12.5) Σ3= 1,003 Μήκος Περιμετρικής Ζώνης L1 145,0 m Πλάτος στρώσης στην περιμετρική ζώνη L2 1,5 m Ύψος επίχωσης L= 0,1 m Πλάτος εφαρμογής (στους αναβαθμούς των πρανών 1:2) Π 2,85 m Ύψος εφαρμογής (στους αναβαθμούς)y 0,1 m Μήκος εφαρμογής (για τους αναβαθμούς των πρανών 1:2) L4' 651,1 m Συνολικός όγκος επιχώσεων: V= (Ε1*Σ1+Ε2*Σ2+Ε3*Σ3)*L= 1386,962 m 3 8 Στρώση αποστράγγισης Α.Τ. 118 Σύνολο ΧΥΤΑ V= 11108,07 m 3 Στρογγυλοποίηση 1, m 3 Επιφάνεια πυθμένα (με κλίση 1:3) Ε2= 3625,00 m 2 Επιφάνεια πρανών (με κλίση 1:12.5) Ε3 = 7950,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πυθμένα (1:3) Σ2= 1,054 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:12.5) Σ3= 1,003 Μήκος Περιμετρικής Ζώνης L1 145,0 m Πλάτος στρώσης στην περιμετρική ζώνη L2 1,5 m Ύψος επίχωσης L= 0,5 m Αριθμός στρώσεων Πλάτος εφαρμογής (στους αναβαθμούς) Π 2 2,85 m Ύψος εφαρμογής (στους αναβαθμούς)y 0,6 m Μήκος εφαρμογής (στους αναβαθμούς)) L4' 651,1 m Συνολικός όγκος επιχώσεων: V= Ε2*Σ2*L*+Ε3*Σ3*L*2+L1*L2*L+Π*Υ*L4= 11108,07 m 3 9 Γεωσυνθετικό στραγγιστήριο Α.Τ. 119 Σύνολο ΧΥΤΑ V= 22686,17 m 2, m 2 Επιφάνεια πρανών (με κλίση 1:2) Ε1= 16465,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:2) Σ1= 1,118 Μήκος Περιμετρικής Ζώνης L1 565,0 m Μήκος Αγκύρωσης στην περιμετρική ζώνη L2 3,9 m Πλάτος τάφρου αγκύρωσης γεωσυνθετικου στραγγιστηριου (στους αναβαθμούς & στις θέσεις αλλαγής κλίσης) Π 0,6 m Ύψος τάφρου αγκύρωσης γεωσυνθετικου στραγγιστηριου (στους αναβαθμούς)y 0,9 m Μήκος τάφρου αγκύρωσης (στους αναβαθμούς των πρανών με κλίση 1:2) L4' 651,1 m Μήκος επικάλυψης γεωσυνθετικού στραγγιστριου στις θέσεις αλλαγής κλίσης L5 (βλ.λεπτομέρεια σχεδίου 4.03) 2 m Εφαρμοζόμενο μήκος αλλαγής συστήματος στεγανοποίησης L6 255,8 m Συνολική Κεκλιμένη Επιφάνεια: Ε= Ε1*Σ1+ L1*L2+(2*Π+Υ)*L4'+L5*L6= 22686,17 m 2

6 10 Γεωύφασμα διαχωρισμού (για τα πρανή με κλίση 1:2) Α.Τ. 120 Σύνολο ΧΥΤΑ V= 21868,09 m 2 Στρογγυλοποίηση 1, m 2 Επιφάνεια πρανών (με κλίση 1:2) Ε1= 16465,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:2) Σ1= 1,118 Μήκος Περιμετρικής Ζώνης L1 710,0 m Μήκος Αγκύρωσης στην περιμετρική ζώνη L2 3,9 m Πρόσθετο Μήκος επικάλυψης γεωυφάσματος διαχωρισμού (στις θέσεις αλλαγής κλίσης) L8' 2,7 m Εφαρμοζόμενο μήκος αλλαγής συστήματος στεγανοποίησης L6 255,8 m Συνολική Κεκλιμένη Επιφάνεια: Ε= Ε1*Σ1+ L1*L2+L8'*L6 = 21868,09 m 2 11 Γεωύφασμα διαχωρισμού υλικών 150 gr/m2 Α.Τ. 120 (για τα πρανή με κλίση 1:3 και τον πυθμένα με κλίση 1:12,5) Σύνολο ΧΥΤΑ V= 20337,38 m 2 Στρογγυλοποίηση 2, m 2 Επιφάνεια πυθμένα (με κλίση 1:3) Ε2= 3625,00 m 2 Επιφάνεια πρανών (με κλίση 1:12.5) Ε3 = 7950,00 m 2 Συν/στης προσαύξησης λόγω κλίσεων πυθμένα (1:3) Σ2= 1,054 Συν/στης προσαύξησης λόγω κλίσεων πρανών (1:12.5) Σ3= 1,003 Μήκος Περιμετρικής Ζώνης L1 145,0 m Μήκος Αγκύρωσης στην περιμετρική ζώνη L2 3,9 m Αριθμός στρώσεων 2,0 Συνολική Κεκλιμένη Επιφάνεια: Ε= Ε2*Σ2+Ε3*Σ3*2+L1*L2= 20337,38 m 2 12 Αγωγός μεταφοράς Φ200 Δομημένου Τοιχώματος HDPE SN8 (Αδιάτρητος) Α.Τ. 91 Σύνολο ΧΥΤΑ V= 72,00 m 72 m Μήκος αγωγού L= 72 m 13 Κύριος συλλεκτήριος αγωγός Φ200 Δομημένου Τοιχώματος Α.Τ. 93 HDPE SN8 (Διάτρητος) Σύνολο ΧΥΤΑ V= 100,30 m, m Μήκος αγωγού L= 100,3 m 14 Δευτερεύων συλλεκτρήριος αγωγός Φ160 Δομημένου Τοιχώματος Α.Τ. 92 HDPE SN8 (Διάτρητος) Σύνολο ΧΥΤΑ V= 378,10 m, m Μήκος αγωγών L= 378,1 m 15 Σιδηροσωλήνας Φ500 Α.Τ. 90 Σύνολο ΧΥΤΑ V= 31,00 m 31 m Μήκος αγωγού L= 31,00 m

7 16 Εκσκαφές φρεατίου καθαρισμού jetting Α.Τ. 8 Σύνολο V= 1,8 m 3,2 2 m 3 Μέσο βάθος εκσκαφής Η = 1,5 m Επιφάνεια φρεατίου Ε= 1,2 m 2 Όγκος εκσκαφών V =Η*E 1,8 m 3 17 Ξυλότυποι φρεατίου καθαρισμού jetting Α.Τ. 46 Σύνολο Ε= 12 m 2 12 m 2 Ύψος φρεατίου Η = 1,35 m Μήκος Εξωτερικών τοιχίων L1= 4,6 m Μήκος Εσωτερικών τοιχίων L2= 3,4 m Επιφάνεια πλακών Κ= 0,6 m 2 Επιφάνεια Ξυλοτύπων Α=H*(L1+L2)+2*K 12 m 2 18 Οπλισμένο σκυρόδεμα κατηγορίας C16/20 φρεατίου καθαρισμού jetting Α.Τ. 41 Σύνολο V= 1,02 m 3,98 2 m 3 Ύψος φρεατίου Η = 1,35 m Μήκος Εξωτερικών τοιχίων L1 4,6 m Πάχος Τοιχίων w1 = 0,15 m Όγκος σκυροδέματος Τοιχίων V1=Η*L1*w1 0,93 m 3 Επιφάνεια πλακών Κ= 0,6 m 2 Πάχος Πλάκας Θεμελίωσης w 3= 0,15 m Όγκος σκυροδέματος Πλακών V2=Κ*(w2+w3) 0,09 m 3 Όγκος Σκυροδέματος V= V1+V2+V3 1,02 m 3 19 Σιδηρός οπλισμός σκυροδέματος κατηγορίας S500 Α.Τ. 47 φρεατίου καθαρισμού jetting Σύνολο M= 200 kg 200 kg Όγκος Σκυροδέματος φρεατίου V= 2 m 3 Αναλογία kg Χάλυβα σε 1m 3 σκυρόδεμα a= 100 kg/m 3 Βάρος Σιδηρού Οπλισμού Μ =V*a 200 kg 20 Καλύμματα φρεατίου jetting Α.Τ. 97 Σύνολο M= 53,12 kg,88 54 kg Μήκος Καλύμματος L 0,9 m Πλάτος Καλύμματος W 0,5 m Πάχος Καλυμμάτων t 0,015 m Ειδικό βάρος Χάλυβα e 7870 kg/m 3 Βάρος Καλύμματος Β=L*W*t*e 53,1225 kg Αριθμός καλυμμάτων Κ 1 τεμ. Συνολικό Βάρος Μ =Κ*Β 53,1225 kg

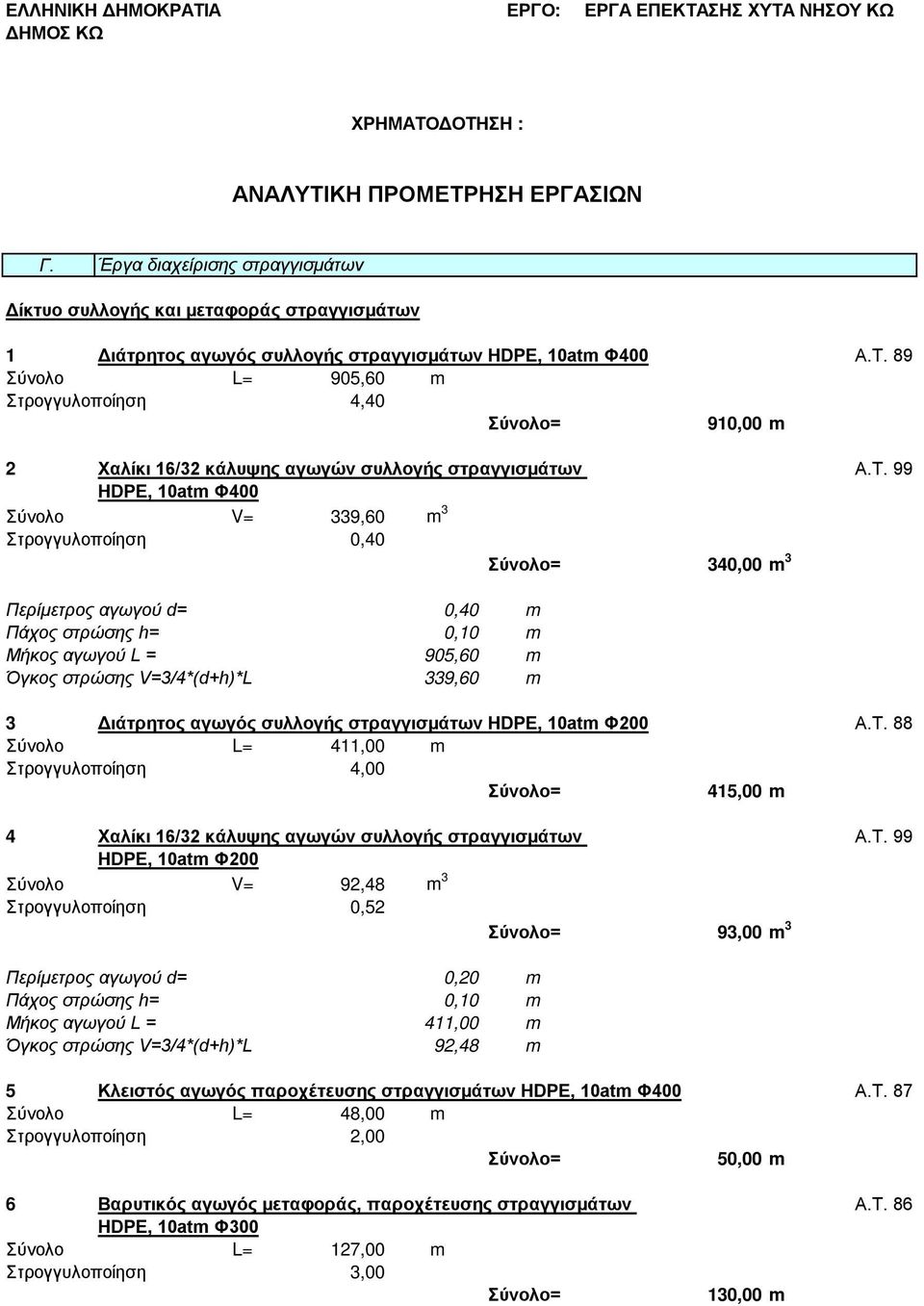

8 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΕΡΓΑ ΕΠΕΚΤΑΣΗΣ ΧΥΤΑ ΝΗΣΟΥ ΚΩ ΔΗΜΟΣ ΚΩ ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ Γ. Έργα διαχείρισης στραγγισμάτων Δίκτυο συλλογής και μεταφοράς στραγγισμάτων 1 Διάτρητος αγωγός συλλογής στραγγισμάτων HDPE, 10atm Φ400 Α.Τ. 89 Σύνολο L= 905,60 m Στρογγυλοποίηση 4,40 910,00 m 2 Χαλίκι 16/32 κάλυψης αγωγών συλλογής στραγγισμάτων Α.Τ. 99 HDPE, 10atm Φ400 Σύνολο V= 339,60 m 3,40 340,00 m 3 Περίμετρος αγωγού d= 0,40 m Πάχος στρώσης h= 0,10 m Μήκος αγωγού L = 905,60 m Όγκος στρώσης V=3/4*(d+h)*L 339,60 m 3 Διάτρητος αγωγός συλλογής στραγγισμάτων HDPE, 10atm Φ200 Α.Τ. 88 Σύνολο L= 411,00 m Στρογγυλοποίηση 4,00 415,00 m 4 Χαλίκι 16/32 κάλυψης αγωγών συλλογής στραγγισμάτων Α.Τ. 99 HDPE, 10atm Φ200 Σύνολο V= 92,48 m 3,52 93,00 m 3 Περίμετρος αγωγού d= 0,20 m Πάχος στρώσης h= 0,10 m Μήκος αγωγού L = 411,00 m Όγκος στρώσης V=3/4*(d+h)*L 92,48 m 5 Κλειστός αγωγός παροχέτευσης στραγγισμάτων HDPE, 10atm Φ400 Α.Τ. 87 Σύνολο L= 48,00 m Στρογγυλοποίηση 2,00 50,00 m 6 Βαρυτικός αγωγός μεταφοράς, παροχέτευσης στραγγισμάτων Α.Τ. 86 HDPE, 10atm Φ300 Σύνολο L= 127,00 m Στρογγυλοποίηση 3,00 130,00 m

9 7 Εκσκαφή για τοποθέτηση αγωγού μεταφοράς, παροχέτευσης Α.Τ. 5 στραγγισμάτων HDPE, 10atm Φ300 Σύνολο V= 31,75 m 3,25 32,00 m 3 Περίμετρος αγωγού d= 0,30 m Πλάτος τάφρου k= 0,50 m Ύψος τάφρου h= 0,50 Μήκος αγωγού L = 127,00 m Όγκος εκσκαφής V=k*h*L 31,75 m 8 Διάστρωση και εγκιβωτισμός αγωγού Φ300 με άμμο Α.Τ. 13 Σύνολο V= 22,77 m 3,23 23,00 m 3 Περίμετρος αγωγού d= 0,30 m Πλάτος τάφρου k= 0,50 m Ύψος τάφρου h= 0,50 Μήκος αγωγού L = 127,00 m Όγκος εκσκαφής V=(k*h-π*d/2)*L 22,77 m 9 Καταθλιπτικός αγωγός μεταφοράς, παροχέτευσης στραγγισμάτων Α.Τ. 84 HDPE, 10atm Φ225 Σύνολο L= 596,00 m Στρογγυλοποίηση 4,00 600,00 m 10 Εκσκαφή για τοποθέτηση αγωγού μεταφοράς, παροχέτευσης στραγγισμάτων Α.Τ. 5 HDPE, 10atm Φ225 Σύνολο V= 120,69 m 3,31 121,00 m 3 Περίμετρος αγωγού d= 0,23 m Πλάτος τάφρου k= 0,45 m Ύψος τάφρου h= 0,45 Μήκος αγωγού L = 596,00 m Όγκος εκσκαφής V=k*h*L 120,69 m 11 Διάστρωση και εγκιβωτισμός αγωγού Φ225 με άμμο Α.Τ. 13 Σύνολο V= 96,99 m 3,01 97,00 m 3 Περίμετρος αγωγού d= 0,23 m Πλάτος τάφρου k= 0,45 m Ύψος τάφρου h= 0,45 Μήκος αγωγού L = 596,00 m Όγκος εκσκαφής V=(k*h-π*d/2)*L 96,99 m 12 Καταθλιπτικός αγωγός μεταφοράς, παροχέτευσης στραγγισμάτων Α.Τ. 80 HDPE, 10atm Φ90 Σύνολο L= 612,00 m Στρογγυλοποίηση 3,00 615,00 m

10 13 Εκσκαφή για τοποθέτηση αγωγού μεταφοράς, παροχέτευσης Α.Τ. 5 στραγγισμάτων HDPE, 10atm Φ90 Σύνολο V= 55,08 m 3,92 56,00 m 3 Περίμετρος αγωγού d= 0,09 m Πλάτος τάφρου k= 0,30 m Ύψος τάφρου h= 0,30 Μήκος αγωγού L = 612,00 m Όγκος εκσκαφής V=k*h*L 55,08 m 14 Διάστρωση και εγκιβωτισμός αγωγού Φ90 με άμμο Α.Τ. 13 Σύνολο V= 51,19 m 3,81 52,00 m 3 Περίμετρος αγωγού d= 0,09 m Πλάτος τάφρου k= 0,30 m Ύψος τάφρου h= 0,30 Μήκος αγωγού L = 612,00 m Όγκος εκσκαφής V=(k*h-π*d/2)*L 51,19 m 15 Κλειστός αγωγός καθαρισμού jetting HDPE, 10atm Φ90 Α.Τ. 80 Σύνολο L= 85,60 m Στρογγυλοποίηση 4,40 90,00 m 16 Άοπλο σκυρόδεμα αγκύρωσης αγωγών Α.Τ. 38 Σύνολο V= 21,30 m 3,70 22,00 m 3

11 Φρεάτια δικτύου συλλογής και μεταφοράς στραγγισμάτων 17 Εκσκαφές φρεατίων σε εδάφη γαιώδη ημιβραχώδη Α.Τ. 8 Σύνολο V= 16,20 m 3,80 17,0 m 3 Μέσο βάθος εκσκαφής Η = 1,80 m Επιφάνεια εκσκαφής Ε= 2,25 m 2 Όγκος εκσκαφών V =Η*E 4,05 m 3 Αριθμός φρεατίων Α= 2,00 τεμ. Συνολικός όγκος εκσκαφών 2*V 8,10 m 3 Αριθμός φρεατίων Α= 2,00 τεμ. 18 Σκυρόδεμα C16/20 Φρεατίων συλλογής στραγγισμάτων Α.Τ. 41 Σύνολο Ε= 3,74 m 3,26 4,00 m 3 Ύψος φρεατίου Η = 1,50 m Πλάτος φρεατίου Π = 1,20 m Μήκος φρεατίου L = 1,20 m Παχος τοιχωματων φρεατίου D = 0,30 m Όγκος Σκυροδέματος Βάσης V1=Π*L*D 0,43 m 3 Όγκος Σκυροδέματος τοιχείων V2=(Η*Π*D)*2+[H 1,44 m 3 Αριθμός φρεατίων Α= 2,00 τεμ. Συνολικός όγκος Σκυροδέματος 2*(V1+V2) 3,74 m 3 19 Ξυλότυποι ή σιδηρότυποι επιπέδων επιφανειών Α.Τ. 46 Σύνολο Ε= 31,68 m 2,32 32 m 2 Ύψος φρεατίου Η = 1,50 m Μήκος Εξωτερικών τοιχίων L1= 6 m Μήκος Εσωτερικών τοιχίων L2= 3,6 m Επιφάνεια πλάκας Κ= 1,44 m 2 Επιφάνεια Ξυλοτύπων Α=H*(L1+L2)+K 15,84 m 2 Αριθμός φρεατίων Α= 2,00 τεμ. 20 Σιδηρός οπλισμός S500 σκυροδεμάτων Α.Τ. 47 Σύνολο M= 411,84 kg Στρογγυλοποίηση 3, kg Όγκος Σκυροδέματος Δεξαμενής V= 3,74 m 3 Αναλογία kg Χάλυβα σε 1m 3 σκυρόδεμα a= 110 kg/m 3 Βάρος Σιδηρού Οπλισμού Μ =V*a 411,84 kg 21 Επάλειψη επιφανειών σκυροδέματος με εποξειδικά υλικά Α.Τ. 69 Σύνολο M= 41,04 kg,96 42 kg Επιφάνεια στεγανοποίησης 6,84 m 2 Πάχος στεγανοποίησης 0,003 m Ειδικό βάρος Τσιμέντου 2000 kg/m 3 Βάρος Σιδηρού Οπλισμού Μ =V*a 41,04 kg

12 22 Επιχρίσματα τριπτά ή πατητά με τσιμεντοκονίαμα Α.Τ. 60 Σύνολο M= 110,00 m m 2 Επιφάνεια στεγανοποίησης 110,00 m 2 Προεπεξεργασία στραγγισμάτων 23 Αντλία εγκατεστημένης ισχύος 22KW Α.Τ. 219 Σύνολο A= 2,00 τεμ.,00 2,00 τεμ. 24 Αεριστήρας (flowjet) 10,8 KW Α.Τ. 220 Σύνολο A= 1,00 τεμ.,00 1,00 τεμ. 25 Δικλείδες xυτοσιδηρές Φ250 Α.Τ. 95 Σύνολο A= 2,00 τεμ.,00 2,00 τεμ.

13 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΕΡΓΑ ΕΠΕΚΤΑΣΗΣ ΧΥΤΑ ΝΗΣΟΥ ΚΩ ΔΗΜΟΣ ΚΩ ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ Δ. Έργα διαχείρισης βιοαερίου 1 Τσιμεντένιος σωλήνας διάτρητος Φ500, ύψους 1m Α.Τ. 77 Σύνολο L= 283,00 m Στρογγυλοποίηση 2,00 285,00 m 3 Συνολικό βάθος φρεατίων 283,00 m Ύψος τσιμεντοσωλήνα 1,00 m 2 Βάση από χαλίκια για την τοποθέτηση των τσιμεντένιων σωλήνων Α.Τ. 100 Φ500 Σύνολο V= 1,53 m 3,47 2 m 3 Αριθμός φρεατίων 18 τεμ. Ύψος βάσης 0,3 m Ακτίνα βάσης 0,3 m 3 Σωλήνας HDPE διατρητός Φ200 Α.Τ. 88 Σύνολο Ε= 187,34 m Στρογγυλοποίηση 2,66 190,00 m Συνολικό βάθος φρεατίων 283,00 m Ύψος αρχής φρεατίου από στεγάνωση 2,00 m Μήκος διάτρητου σωλήνα επί του συνόλου 66,67 % 4 Σωλήνας HDPE τυφλός Φ200 Α.Τ. 83 Σύνολο Ε= 93,00 m Στρογγυλοποίηση 2,00 95 m Συνολικό βάθος φρεατίων 283,00 m Μήκος διάτρητου HDPE Φ ,00 5 Χαλίκι 16/32 από μη ασβεστολιθικό υλικό για κατακόρυφα φρεάτια Α.Τ. 100 Σύνολο M= 40,74 m3,26 41 m 3 Αριθμός φρεατίων 18 τεμ. Συνολικό βάθος φρεατίων 283,00 m Μέσο βάθος φρεατίων 15,72 m Ύψος αρχής φρεατίου από στεγάνωση 2,00 m Ακτίνα τσιμεντοσωλήνα 0,25 m Ακτίνα σωλήνα HDPE 0,1 m

14 6 Χονδρόκοκκα γύρω από Φ500 (χαλίκι 16/32) Α.Τ. 100 Σύνολο M= 186,23 m3 Στρογγυλοποίηση 3, m 3 Αριθμός φρεατίων 18 τεμ. Συνολικό βάθος φρεατίων 283,00 m Μέσο βάθος φρεατίων 15,72 m Ύψος αρχής φρεατίου από στεγάνωση 2,00 m Ακτίνα τσιμεντοσωλήνα 0,25 m Πάχος δακτύλιου χονδρόκοκκων 0,30 m Ακτίνα τσιμεντοσωλήνα με χονδροκοκκα 0,55 m 7 Σωλήνας HDPE, 10atm κλειστός Φ160 Α.Τ. 81 Σύνολο M= 459,70 m, m 8 Σωλήνας HDPE, 10atm κλειστός Φ180 Α.Τ. 82 Σύνολο M= 225,50 m, m 9 Σωλήνας HDPE, 10atm κλειστός Φ200 Α.Τ. 83 Σύνολο M= 125,40 m, m 10 Σωλήνας HDPE, 10atm κλειστός Φ225 Α.Τ. 84 Σύνολο M= 30,20 m,80 31 m 11 Σωλήνας HDPE, 10atm κλειστός Φ250 Α.Τ. 85 Σύνολο M= 134,80 m, m 12 Άμμος για εγκιβωτισμό οριζ. Αγωγών μεταφοράς Α.Τ. 13 Σύνολο M= 217,08 m3, m 3 Πλάτος τάφρου αγωγού μεταφοράς 0,50 m Ύψος τάφρου αγωγού μεταφοράς 0,50 m Μήκος τάφρου αγωγού μεταφοράς 975,60 m Ακτίνα σωλήνα HDPE Φ160 0,08 m Ακτίνα σωλήνα HDPE Φ180 0,09 m Ακτίνα σωλήνα HDPE Φ200 0,10 m Ακτίνα σωλήνα HDPE Φ225 0,11 m Ακτίνα σωλήνα HDPE Φ250 0,13 m Μήκος σωλήνα HDPE Φ m Μήκος σωλήνα HDPE Φ m Μήκος σωλήνα HDPE Φ m Μήκος σωλήνα HDPE Φ m Μήκος σωλήνα HDPE Φ m

15 13 Κεφαλές βιοαερίου κατακόρυφου δικτύου με ενσωματωμένο αφυγραντή Α.Τ. 110 Σύνολο M= 18,00 τεμ.,00 18,00 τεμ Αριθμός φρεατίων 18 τεμ. 14 Συλλογέας (manifold) Α.Τ. 108 Σύνολο M= 1,00 τεμ.,00 1,00 τεμ 15 Αφυγραντές κατά μήκος του δικτύου Α.Τ. 109 Σύνολο M= 5,00 τεμ.,00 5,00 τεμ

16 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΕΡΓΑ ΕΠΕΚΤΑΣΗΣ ΧΥΤΑ ΝΗΣΟΥ ΚΩ ΔΗΜΟΣ ΚΩ ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ Ε. Έργα διαχείρισης ομβρίων 1 Εκσκαφή τάφρων Α.Τ. 5 Σύνολο ΧΥΤΑ V= 570,14 m 3,86 571,00 m 3 Μήκος τάφρων L= 106,2 m Πλάτος τάφρου b = 0,3 m Πλάτος εκσκαφής b'=b+0,3 = 0,6 m Ύψος τάφρου h = 0,3 m Ύψος εκσκαφής h'=h+0,15 = 0,45 m Όγκος εκσκαφών V=(L*b'*h' )= 28,67 m 3 Μήκος τάφρων L= 590,5 m Πλάτος τάφρου b = 0,5 m Πλάτος εκσκαφής b'=b+0,3 = 0,8 m Ύψος τάφρου h = 0,5 m Ύψος εκσκαφής h'=h+0,15 = 0,65 m Όγκος εκσκαφών V=(L*b'*h' )= 307,06 m 3 Μήκος τάφρων L= 149,8 m Πλάτος τάφρου b = 0,6 m Πλάτος εκσκαφής b'=b+0,4 = 1 m Ύψος τάφρου h = 0,6 m Ύψος εκσκαφής h'=h+0,20 = 0,8 m Όγκος εκσκαφών V=(L*b'*h' )= 119,84 m 3 Μήκος οχετών L= 8,2 m Εξωτ. διάμετρος οχετού D = 0,374 m Πλάτος εκσκαφής b'=d+0,6 = 0,974 m Ύψος εκσκαφής h'=d+0, = 1,324 m Όγκος εκσκαφών V=(L*b'*h' )= 10,57 m 3 Μήκος οχετών L= 30,85 m Εξωτ. διάμετρος οχετού D = 0,49 m Πλάτος εκσκαφής b'=d+0,6 = 1,09 m Ύψος εκσκαφής h'=d+0, = 1,44 m Όγκος εκσκαφών V=(L*b'*h' )= 48,42 m 3 Μήκος οχετών L= 18,65 m Εξωτ. διάμετρος οχετού D = 0,96 m Πλάτος εκσκαφής b'=d+0,6 = 1,56 m Ύψος εκσκαφής h'=d+0, = 1,91 m Όγκος εκσκαφών V=(L*b'*h' )= 55,57 m 3

17 2 Εκσκαφή φρεατίων Α.Τ. 8 Σύνολο ΧΥΤΑ V= 17,69 m 3,31 18,00 m 3 Μήκος φρεατίου L= 1,3 m Πλάτος φρεατίου b = 1,3 m Ύψος φρεατίου h = 0,7 m Αριθμός φρεατίων k= 4 Όγκος εκσκαφών V=k*(L*b*h)= 4,73 m 3 Μήκος φρεατίου L= 1,8 m Πλάτος φρεατίου b = 1,8 m Ύψος φρεατίου h = 4 m Αριθμός φρεατίων k= 1 Όγκος εκσκαφών V=k*(L*b*h)= 12,96 m 3 3 Μόρφωση γαιωδών επιφανειών για επένδυση Α.Τ. 9 Σύνολο ΧΥΤΑ E= 1788,83 m 2, m 2 Μήκος τάφρων L= 106,2 m Πλάτος τάφρου b = 0,3 m Πλάτος εκσκαφής b'=b+0,3 = 0,6 m Ύψος τάφρου h = 0,3 m Ύψος εκσκαφής h'=h+0,15 = 0,45 m Επιφάνεια μόρφωσης Ε=(2*h'+b')*L 159,3 m 2 Μήκος τάφρων L= 590,5 m Πλάτος τάφρου b = 0,5 m Πλάτος εκσκαφής b'=b+0,3 = 0,8 m Ύψος τάφρου h = 0,5 m Ύψος εκσκαφής h'=h+0,15 = 0,65 m Επιφάνεια μόρφωσης Ε=(2*h'+b')*L 1240,05 m 2 Μήκος τάφρων L= 149,8 m Πλάτος τάφρου b = 0,6 m Πλάτος εκσκαφής b'=b+0,4 = 1 m Ύψος τάφρου h = 0,6 m Ύψος εκσκαφής h'=h+0,20 = 0,8 m Επιφάνεια μόρφωσης Ε=(2*h'+b')*L 389,48 m 2

18 4 Ξυλότυποι ή σιδηρότυποι επιπέδων επιφανειών Α.Τ. 45 Σύνολο ΧΥΤΑ E= 907,1 m 2, m 2 Μήκος τάφρων L = 106,2 m Ύψος τάφρου h = 0,3 m Εμβαδόν ξυλότυπου Ε = (2*h*L) = 63,72 m 2 Μήκος τάφρων L = 590,5 m Ύψος τάφρου h = 0,5 m Εμβαδόν ξυλότυπου Ε = (2*h*L) = 590,5 m 2 Μήκος τάφρων L = 149,8 m Ύψος τάφρου h = 0,6 m Εμβαδόν ξυλότυπου Ε = (2*h*L) = 179,76 m 2 Εξωτ. περίμετρος φρεατίου L = 5,2 m Εσωτ. περίμετρος φρεατίου l = 3,2 m Ύψος φρεατίου h = 0,7 m Αριθμός φρεατίων k= 4 Εμβαδόν ξυλότυπου Ε =k*(2*h*l) = 23,52 m 2 Εξωτ. περίμετρος φρεατίου L = 7,2 m Εσωτ. περίμετρος φρεατίου l = 5,2 m Ύψος φρεατίου h = 4 m Αριθμός φρεατίων k= 1 Εμβαδόν ξυλότυπου Ε =k*(2*h*l) = 49,6 m 2 5 Σκυρόδεμα C8/10 Α.Τ. 38 Σύνολο ΧΥΤΑ V= 1,30 m 3,70 2,00 m 3 Μήκος L= 1,5 m Πλάτος b= 1,5 m 2 Ύψος h= 0,1 m 2 Αριθμός τεμαχίων k= 4 Όγκος σκυροδέματος V = k*(l*b*h) = 0,90 m 3 Μήκος L= 2 m Πλάτος b= 2 m 2 Ύψος h= 0,1 m 2 Αριθμός τεμαχίων k= 1 Όγκος σκυροδέματος V = k*(l*b*h) = 0,40 m 3

19 6 Σκυρόδεμα C16/20 Α.Τ. 39 Σύνολο ΧΥΤΑ V= 302,21 m 3,79 303,00 m 3 Μήκος τάφρων L= 106,2 m Εσωτερική Επιφάνεια τάφρου Ε=b*h 0,09 m 2 Εξωτερική Επιφάνεια τάφρου Ε'=b'*h' 0,27 m 2 Όγκος σκυροδέματος V = (Ε'-E)*L = 19,12 m 3 Τα b, h, b', h' όπως ορίστηκαν παραπάνω Μήκος τάφρων L= 590,5 m Εσωτερική Επιφάνεια τάφρου Ε=b*h 0,25 m 2 Εξωτερική Επιφάνεια τάφρου Ε'=b'*h' 0,52 m 2 Όγκος σκυροδέματος V = (Ε'-E)*L = 159,44 m 3 Τα b, h, b', h' όπως ορίστηκαν παραπάνω Μήκος τάφρων L= 149,8 m Εσωτερική Επιφάνεια τάφρου Ε=b*h 0,36 m 2 Εξωτερική Επιφάνεια τάφρου Ε'=b'*h' 0,8 m 2 Όγκος σκυροδέματος V = (Ε'-E)*L = 65,91 m 3 Τα b, h, b', h' όπως ορίστηκαν παραπάνω Μήκος επενδεδυμένων τριγ. τάφρων L= 335,74 m Επιφάνεια διατομής σκυροδέματος E= 0,172 m 2 Όγκος σκυροδέματος V=L*E= 57,75 m 3 7 Σκυρόδεμα C20/25 Α.Τ. 42 Σύνολο ΧΥΤΑ V= 19,20 m 3,80 20,00 m 3 Εξωτ. περίμετρος φρεατίου L = 5,2 m Εσωτ. περίμετρος φρεατίου l = 3,2 m Εξωτ. ύψος φρεατίου h = 0,9 m Εσωτ. ύψος φρεατίου h'= 0,7 Αριθμός φρεατίων k= 4 Όγκος σκυροδέματος V = K*(L*h-l*h') = 9,76 m 3 Εξωτ. περίμετρος φρεατίου L = 7,2 m Εσωτ. περίμετρος φρεατίου l = 5,2 m Εξωτ. ύψος φρεατίου h = 4,2 m Εσωτ. ύψος φρεατίου h'= 4 Αριθμός φρεατίων k= 1 Όγκος σκυροδέματος V = K*(L*h-l*h') = 9,44 m 3 8 Σιδηρούν δομικό πλέγμα ST IV (S500s) Α.Τ. 48 Σύνολο ΧΥΤΑ M= 16715,16 kg, kg Όγκος Σκυροδέματος V= 245,25 m 3 Αναλογία kg Χάλυβα σε 1m 3 σκυρόδεμα a= 60 kg/m 3 Βάρος Σιδηρού Οπλισμού Μ =V*a 14715,16 kg Όγκος Σκυροδέματος V= 20,00 m 3 Αναλογία kg Χάλυβα σε 1m 3 σκυρόδεμα a= 100 kg/m 3 Βάρος Σιδηρού Οπλισμού Μ =V*a 2000 m3

20 9 Καλύμματα φρεατίων από χυτοσίδηρο Α.Τ. 97 Σύνολο ΧΥΤΑ M= 100,34 kg, kg Μήκος Καλύμματος L 0,8 m Πλάτος Καλύμματος W 0,8 m Πάχος Καλυμμάτων t 0,003 m Ειδικό βάρος Χάλυβα e 7870 kg/m 3 Βάρος Καλύμματος Β=L*W*t*e 15,11 kg Αριθμός καλυμμάτων Κ 4 τεμ. Συνολικό Βάρος Μ =Κ*Β 60,44 kg Μήκος Καλύμματος L 1,3 m Πλάτος Καλύμματος W 1,3 m Πάχος Καλυμμάτων t 0,003 m Ειδικό βάρος Χάλυβα e 7870 kg/m 3 Βάρος Καλύμματος Β=L*W*t*e 39,90 kg Αριθμός καλυμμάτων Κ 1 τεμ. Συνολικό Βάρος Μ =Κ*Β 39,90 kg 10 Τσιμεντοσωλήνα Φ300 Α.Τ. 72 Σύνολο ΧΥΤΑ M= 8,20 m,80 9 m Μήκος οχετού L= 8,20 m 11 Τσιμεντοσωλήνα Φ400 Α.Τ. 73 Σύνολο ΧΥΤΑ M= 30,85 m,15 31 m Μήκος οχετού L= 19,00 m Μήκος οχετού L= 11,85 m 12 Τσιμεντοσωλήνα Φ800 Α.Τ. 75 Σύνολο ΧΥΤΑ M= 18,65 m,35 19 m Μήκος οχετού L= 18,65 m 13 Διάτρητος αγωγός HDPE Φ200 PN10 Α.Τ. 88 Σύνολο ΧΥΤΑ M= 119,90 m, m Μήκος αγωγού L= 119,90 m

21 Πλαίσια από συρματόπλεγμα (για τις τάφρους ομβρίων) 14 Γαλβανισμένο συρματόπλεγμα Α.Τ. 57 Σύνολο M= 698,64 kg Στρογγυλοποίηση 1, kg Μήκος Συρματοπλέγματος L1 106,00 m Πλάτος Συρματοπλέγματος Η1 0,3 m Μήκος Συρματοπλέγματος L2 590,00 m Πλάτος Συρματοπλέγματος Η2 0,5 m Μήκος Συρματοπλέγματος L3 150,00 m Πλάτος Συρματοπλέγματος Η3 0,6 m Επιφάνεια συρματοπλέγματος Ε= 416,8 m 2 Πάχος Σύρματος t 0,0025 m Διατομή Σύρματος f 0, m 2 Εύρος Καννάβου ρ = 0,05*0,05 0,0025 m 2 Αριθμός καννάβων/m 2 Πλέγματος 400 Αναλογία m Σύρματος/m 2 Πλέγματος a = 43,5 m/m 2 Όγκος σύρματος V=f*a 0, m 3 /m 2 Ειδικό βάρος Χάλυβα e 7850 kg/m 3 Συνολικό Βάρος Μ =Ε*V*e 699 kg 15 Μεταλλικό πλαίσιο στήριξης Α.Τ. 52 Σύνολο M= 2998,86 kg Στρογγυλοποίηση 1, kg Μήκος L1 106,00 m Μήκος ανά τρέχον μέτρο τάφρου 2,8 m Μήκος L2 590,00 m Μήκος ανά τρέχον μέτρο τάφρου 3 m Μήκος L3 150,00 m Μήκος ανά τρέχον μέτρο τάφρου 3,2 m Συνολικό μήκος Ε= 2546,8 m 2 Πάχος t 0,003 m Πλάτος f 0,050 m Όγκος V 0,382 m 3 /m 2 Ειδικό βάρος e 7850 kg/m 3 Συνολικό Βάρος Μ 2999 kg

22 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΕΡΓΑ ΕΠΕΚΤΑΣΗΣ ΧΥΤΑ ΝΗΣΟΥ ΚΩ ΔΗΜΟΣ ΚΩ ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ ΣΤ. Έργα περιβαλλοντικού ελέγχου Γεώτρηση ελέγχου υπογείων υδάτων 1 Δοιάνοιξη γεωτρήσεων Φ 17½ Α.Τ. 103 Σύνολο V= 100,00 μ,00 100,00 μ Βάθος γεώτρησης L= 50,00 μ Αριθμός γεωτρήσεων n= 2,00 τεμ. Σύνολο 100,00 μ 2 Γαλβανισμένος χαλυβδοσωλήνα Φ 8'' συνολικού μήκους Α.Τ. 105 Σύνολο V= 100,00 μ,00 100,00 μ Μήκος σωλήνα L= 50,00 μ Αριθμός τεμαχίων n= 2,00 τεμ. Σύνολο 100,00 μ 3 Πιεζόμετρο διαμέτρου Φ1" Α.Τ. 106 Σύνολο V= 100,00 μ,00 100,00 μ Μήκος L= 50,00 μ Αριθμός τεμαχίων n= 2,00 τεμ. Σύνολο 100,00 μ 4 Χαλίκι στήλης γεώτρησης περιμετρικά της σωλήνωσης Α.Τ. 102 Σύνολο V= 2,61 μ3,39 3,00 μ3 Μήκος γεώτρησης L= 50,00 μ Αριθμός τεμαχίων n= 2,00 τεμ. Εμβαδόν διατομής γεώτρησης Ε1= 0,04 μ2 Εμβαδόν διατομής σωλήνα Ε2= 0,01 μ2 Σύνολο χαλικιού 2,61 μ3 5 Τσιμεντοσωλήνας Φ600 Α.Τ. 74 Σύνολο V= 2,00 μ,00 2,00 μ Μήκος L= 1,00 μ Αριθμός τεμαχίων n= 2,00 τεμ.

23 6 Κάλυμμα φρεατίων από ελατό χυτοσίδηρο Α.Τ. 97 Σύνολο V= 110,00 χλγ,00 110,00 χλγ Αριθμός τεμαχίων n= 2,00 τεμ. Βάρος τεμαχίου m= 55,00 χλγ Σύνολο βάρους τεμαχίων 110,00 μ3 Παρακολούθηση Βιοαερίου 7 Δοιάνοιξη γεωτρήσεων Φ 500 Α.Τ. 104 Σύνολο V= 240,00 μ,00 240,00 μ Βάθος γεώτρησης L= 60,00 μ Αριθμός γεωτρήσεων n= 4,00 τεμ. Σύνολο 240,00 μ 8 Γαλβανισμένοι σωλήνες Φ2 τυφλοί Α.Τ. 107 Σύνολο V= 180,00 μ,00 180,00 μ Μήκος σωλήνα L= 45,00 μ Αριθμός τεμαχίων n= 4,00 τεμ. Σύνολο 180,00 μ 9 Γαλβανισμένοι σωλήνες Φ2 τυφλοί Α.Τ. 107 Σύνολο V= 60,00 μ,00 60,00 μ Μήκος σωλήνα L= 15,00 μ Αριθμός τεμαχίων n= 4,00 τεμ. Σύνολο 60,00 μ 10 Χαλίκι στήλης γεώτρησης περιμετρικά της σωλήνωσης Α.Τ. 102 Σύνολο V= 11,65 μ3,35 12,00 μ3 Μήκος γεώτρησης L= 60,00 μ Αριθμός τεμαχίων n= 4,00 τεμ. Εμβαδόν διατομής γεώτρησης Ε1= 0,05 μ2 Εμβαδόν διατομής σωλήνα Ε2= 0,0005 μ2 Σύνολο χαλικιού 11,65 μ3 11 Βάση αργιλομπεντονίτη Α.Τ. 101 Σύνολο V= 0,58 μ3,02 0,60 μ3 Διατομή γεωτρησης D1= 0,05 μ2 Διατομή αγωγού D2= 0,0005 μ2 Ύψος βάσης Η= 3,00 μ Αριθμός τεμαχίων n= 4,00 τεμ. Σύνολο 0,58 μ3

24 12 Αργιλομπεντονίτης σφράγισης επιφάνειας γεώτρησης Α.Τ. 101 Σύνολο V= 0,58 μ3,02 0,60 μ3 Διατομή γεωτρησης D1= 0,05 μ2 Διατομή αγωγού D2= 0,0005 μ2 Ύψος βάσης Η= 3,00 μ Αριθμός τεμαχίων n= 4,00 τεμ. Σύνολο 0,58 μ3 13 Τσιμεντοσωλήνας Φ1000 Α.Τ. 76 Σύνολο V= 4,00 μ,00 4,00 μ Μήκος L= 1,00 μ Αριθμός τεμαχίων n= 4,00 τεμ. 14 Κάλυμμα φρεατίων από ελατό χυτοσίδηρο Α.Τ. 97 Σύνολο V= 360,00 χλγ,00 360,00 χλγ Αριθμός τεμαχίων n= 4,00 τεμ. Βάρος τεμαχίου m= 90,00 χλγ Σύνολο βάρους τεμαχίων 360,00 μ3 15 Συστολικά ταυ Α.Τ. 98 Σύνολο V= 12,00 τεμ,00 12,00 τεμ Αριθμός τεμαχίων n= 12,00 τεμ. 16 Μάρτυρες καθίζησης Α.Τ. 96 Σύνολο V= 14,00 τεμ,00 14,00 τεμ Αριθμός τεμαχίων n= 14,00 τεμ.

25 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΕΡΓΑ ΕΠΕΚΤΑΣΗΣ ΧΥΤΑ ΝΗΣΟΥ ΚΩ ΔΗΜΟΣ ΚΩ ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ Ζ. Έργα οδοποιίας Οδός 1 1 Eκσκαφή σε έδαδος γαιώδες-ημιβραχώδες Α.Τ. 2 Σύνολο ΧΥΤΑ V= 5611,29 m 3 Στρογγυλοποίηση 3, m 3 Μήκος οδοποιίας 546,05 m Πλάτους οδού 6 m Μέσο βάθος εκσκαφής 1,71 m Όγκος εκσκαφών 5611,290 m 3 2 Κατασκευή επιχωμάτων Α.Τ. 10 Σύνολο ΧΥΤΑ V= 9466,00 m 3 Στρογγυλοποίηση 4, m 3 Μήκος οδοποιίας 546,05 m Πλάτους οδού 6 m Μέσο ύψος επίχωσης 2,89 m Όγκος επιχώσεων 9466,00 m 3 3 Υπόβαση πάχους 0,10 m (Π.Τ.Π. Ο-150) Α.Τ. 15 Σύνολο ΧΥΤΑ E= 7189,95 m 2, m 2 Μήκος οδοποιίας 546,05 m Στρώσεις υπόβασης οδού 2 Πλάτος εφαρμογής υπόβασης 6,58 m Επιφάνεια υπόβασης 7189,950 m 2 4 Βάση πάχους 0,10 m (Π.Τ.Π. Ο-155) Α.Τ. 16 Σύνολο ΧΥΤΑ E= 6783,22 m 2 Στρογγυλοποίηση 1, m 2 Μήκος οδοποιίας 546,05 m Στρώσεις υπόβασης για ασφάλτινη οδό 2 Πλάτος εφαρμογής βάσης 6,21 m Επιφάνεια βάσης 6783,220 m 2 5 Κατασκευή ερεισμάτων Α.Τ. 17 Σύνολο ΧΥΤΑ V= 182,36 m 3 Στρογγυλοποίηση 2, m 3 Μήκος εσωτερικής οδοποιίας 546,05 m Πλάτος ερείσματος 0,750 m Πάχος ερείσματος 0,45 m Όγκος ερεισμάτων 182,356 m 3

26 6 Ασφαλτική στρώση βάσης πάχους 0,05 μ. Α.Τ. 20 Σύνολο ΧΥΤΑ E= 3286,62 m 2 Στρογγυλοποίηση 3, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 546,05 m Πλάτος εφαρμογής στρώσης 6,02 m Επιφάνεια ασφαλτικής στρώσης βάσης 3286,62 m 2 7 Ασφαλτική στρώση κυκλοφορίας πάχους 0,05m Α.Τ. 21 Σύνολο ΧΥΤΑ E= 3279,96 m 2, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 546,05 Πλάτος εφαρμογής στρώσης 6,01 m Επιφάνεια στρώσης κυκλοφορίας 3279,96 m 2 8 Ασφαλτική προεπάλειψη Α.Τ. 18 Σύνολο ΧΥΤΑ E= 3276,30 m 2 Στρογγυλοποίηση 3, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 546,05 m Πλάτος εφαρμογής στρώσης 6,00 m Επιφάνεια ασφαλτικής προεπάλειψης 3276,3 m 2 9 Ασφαλτική συγκολλητική επάλειψη Α.Τ. 19 Σύνολο ΧΥΤΑ E= 3276,30 m 2 Στρογγυλοποίηση 3, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 546,05 m Πλάτος εφαρμογής στρώσης 6,00 m Επιφάνεια ασφαλτικής συγκολλητικής επάλειψης 3276,3 m 2

27 Οδός 2 10 Eκσκαφή σε έδαδος γαιώδες-ημιβραχώδες Α.Τ. 2 Σύνολο ΧΥΤΑ V= 356,08 m 3 Στρογγυλοποίηση 3,92 360,0 m 3 Μήκος οδοποιίας 84 m Πλάτους οδού 6 m Μέσο βάθος εκσκαφής 0,71 m Όγκος εκσκαφών 356,08 m 3 11 Κατασκευή επιχωμάτων Α.Τ. 10 Σύνολο ΧΥΤΑ V= 3383,15 m 3 Στρογγυλοποίηση 1, m 3 Μήκος οδοποιίας 84 m Πλάτους οδού 6 m Μέσο ύψος επίχωσης 6,71 m Όγκος επιχώσεων 3383,2 m 3 12 Υπόβαση πάχους 0,10 m (Π.Τ.Π. Ο-150) Α.Τ. 15 Σύνολο ΧΥΤΑ E= 1167,10 m 2 Στρογγυλοποίηση 2, ,0 m 2 Μήκος οδοποιίας 84 m Στρώσεις υπόβασης οδού 2 Πλάτος εφαρμογής υπόβασης 6,95 m Επιφάνεια υπόβασης 1167,1 m 2 13 Βάση πάχους 0,10 m (Π.Τ.Π. Ο-155) Α.Τ. 16 Σύνολο ΧΥΤΑ E= 1166,3 m 2 Στρογγυλοποίηση 3, m 2 Μήκος οδοποιίας 84 m Στρώσεις υπόβασης για ασφάλτινη οδό 2 Πλάτος εφαρμογής βάσης 6,94 m Επιφάνεια βάσης 1166,3 m 2 14 Κατασκευή ερεισμάτων Α.Τ. 17 Σύνολο ΧΥΤΑ V= 46,20 m 3,80 47 m 3 Μήκος εσωτερικής οδοποιίας 84 m Πλάτος ερείσματος 1,100 m Πάχος ερείσματος 0,50 m Όγκος ερεισμάτων 46,200 m 3 15 Ασφαλτική στρώση βάσης πάχους 0,05 μ. Α.Τ. 20 Σύνολο ΧΥΤΑ E= 505,59 m 2, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 84 m Πλάτος εφαρμογής στρώσης 6,02 m Επιφάνεια ασφαλτικής στρώσης βάσης 505,58755 m 2

28 16 Ασφαλτική στρώση κυκλοφορίας πάχους 0,05m Α.Τ. 21 Σύνολο ΧΥΤΑ E= 506,86 m 2, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 84 Πλάτος εφαρμογής στρώσης 6,03 m Επιφάνεια στρώσης κυκλοφορίας 506,856 m 2 17 Ασφαλτική προεπάλειψη Α.Τ. 18 Σύνολο ΧΥΤΑ E= 505,26 m 2, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 84 m Πλάτος εφαρμογής στρώσης 6,02 m Επιφάνεια ασφαλτικής προεπάλειψης 505,26 m 2 18 Ασφαλτική συγκολλητική επάλειψη Α.Τ. 19 Σύνολο ΧΥΤΑ E= 505,26 m 2, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 84 m Πλάτος εφαρμογής στρώσης 6,02 m Επιφάνεια ασφαλτικής συγκολλητικής επάλειψης 505,26 m 2 Οδός 3 19 Eκσκαφή σε έδαδος γαιώδες-ημιβραχώδες Α.Τ. 2 Σύνολο ΧΥΤΑ V= 5012,80 m 3 Στρογγυλοποίηση 2, m 3 Μήκος οδοποιίας 68,62 m Πλάτους οδού 6 m Μέσο βάθος εκσκαφής 12,18 m Όγκος εκσκαφών 5012,800 m 3 20 Υπόβαση πάχους 0,20 m (Π.Τ.Π. Ο-150) Α.Τ. 15 Σύνολο ΧΥΤΑ E= 657,6 m 2,4 658 m 2 Μήκος οδοποιίας 68,62 m Στρώσεις υπόβασης οδού 2 Πλάτος εφαρμογής υπόβασης 4,79 m Επιφάνεια υπόβασης 657,6 m 2 21 Βάση πάχους 0,20 m (Π.Τ.Π. Ο-155) Α.Τ. 16 Σύνολο ΧΥΤΑ E= 439,10 m 2, m 2 Μήκος οδοποιίας 68,62 m Στρώσεις υπόβασης για ασφάλτινη οδό 2 Πλάτος εφαρμογής βάσης 3,20 m Επιφάνεια βάσης 439,1 m 2

29 22 Κατασκευή ερεισμάτων Α.Τ. 17 Σύνολο ΧΥΤΑ V= 37,75 m 3,25 38 m 3 Μήκος εσωτερικής οδοποιίας 68,62 m Πλάτος ερείσματος 0,750 m Πάχος ερείσματος 0,73 m Όγκος ερεισμάτων 37,753 m 3 23 Ασφαλτική στρώση βάσης πάχους 0,05 μ. Α.Τ. 20 Σύνολο ΧΥΤΑ E= 276,58 m 2 Στρογγυλοποίηση 3, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 68,62 m Πλάτος εφαρμογής στρώσης 4,03 m Επιφάνεια ασφαλτικής στρώσης βάσης 276,58 m 2 24 Ασφαλτική στρώση κυκλοφορίας πάχους 0,05m Α.Τ. 21 Σύνολο ΧΥΤΑ E= 275,17 m 2 Στρογγυλοποίηση 4, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 68,62 Πλάτος εφαρμογής στρώσης 4,01 m Επιφάνεια στρώσης κυκλοφορίας 275,2 m 2 25 Ασφαλτική προεπάλειψη Α.Τ. 18 Σύνολο ΧΥΤΑ E= 275,17 m 2 Στρογγυλοποίηση 4, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 68,62 m Πλάτος εφαρμογής στρώσης 4,01 m Επιφάνεια ασφαλτικής προεπάλειψης 275,2 m 2 26 Ασφαλτική συγκολλητική επάλειψη Α.Τ. 19 Σύνολο ΧΥΤΑ E= 275,17 m 2 Στρογγυλοποίηση 4, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 68,62 m Πλάτος εφαρμογής στρώσης 4,01 m Επιφάνεια ασφαλτικής συγκολλητικής επάλειψης 275,1662 m 2

30 Ράμπα Πρόσβασης Πυθμένα 27 Κατασκευή επιχωμάτων Α.Τ. 10 Σύνολο ΧΥΤΑ V= 3439,0 m 3 Στρογγυλοποίηση 1, m 3 Μήκος οδοποιίας 157,75 m Πλάτους οδού 4 m Μέσο ύψος επίχωσης 5,45 m Όγκος επιχώσεων 3438,95 m 3 28 Υπόβαση πάχους 0,20 m (Π.Τ.Π. Ο-150) Α.Τ. 15 Σύνολο ΧΥΤΑ E= 1482,9 m 2 Στρογγυλοποίηση 2, ,0 m 2 Μήκος οδοποιίας 157,75 m Στρώσεις υπόβασης οδού 2 Πλάτος εφαρμογής υπόβασης 4,70 m Επιφάνεια υπόβασης 1482,9 m 2 29 Βάση πάχους 0,20 m (Π.Τ.Π. Ο-155) Α.Τ. 16 Σύνολο ΧΥΤΑ E= 1337,7 m 2 Στρογγυλοποίηση 2, m 2 Μήκος οδοποιίας 157,75 m Στρώσεις υπόβασης για ασφάλτινη οδό 2 Πλάτος εφαρμογής βάσης 4,24 m Επιφάνεια βάσης 1337,7 m 2 30 Κατασκευή ερεισμάτων Α.Τ. 17 Σύνολο ΧΥΤΑ V= 30,79 m 3,21 31,0 m 3 Μήκος οδοποιίας 106 m Μέσο Πλάτος ερείσματος 0,65 m Πάχος ερείσματος 0,45 m Όγκος ερεισμάτων 30,79 m 3 31 Ασφαλτική στρώση βάσης πάχους 0,05 μ. Α.Τ. 20 Σύνολο ΧΥΤΑ E= 439,90 m 2, m 2 Μήκος ασφάλτινης οδοποιίας 106 m Πλάτος εφαρμογής στρώσης 4,15 m Επιφάνεια ασφαλτικής στρώσης βάσης 439,90 m 2 32 Ασφαλτική στρώση κυκλοφορίας πάχους 0,05m Α.Τ. 21 Σύνολο ΧΥΤΑ E= 431,42 m 2, m 2 Μήκος ασφάλτινης οδοποιίας 106 Πλάτος εφαρμογής στρώσης 4,07 m Επιφάνεια στρώσης κυκλοφορίας 431,4 m 2

31 33 Ασφαλτική προεπάλειψη Α.Τ. 18 Σύνολο ΧΥΤΑ E= 439,90 m 2,1 440 m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 106 m Πλάτος εφαρμογής στρώσης 4,15 m Επιφάνεια ασφαλτικής προεπάλειψης 439,9 m 2 34 Ασφαλτική συγκολλητική επάλειψη Α.Τ. 19 Σύνολο ΧΥΤΑ E= 431,42 m 2, m 2 Μήκος ασφάλτινης εσωτερικής οδοποιίας 106,00 m Πλάτος εφαρμογής στρώσης 4,07 m Επιφάνεια ασφαλτικής συγκολλητικής επάλειψης 431,42 m 2 Ασφαλτοστρωμένοι οδοί Α.Τ Μειωτές ταχύτητας (σαμαράκια) Σύνολο ΧΥΤΑ E= 96,00 τεμ Στρογγυλοποίηση 96 τεμ Οδός 1 Οδός 2 Οδός 3 72 τεμ 12 τεμ 12 τεμ

32 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΕΡΓΑ ΕΠΕΚΤΑΣΗΣ ΧΥΤΑ ΝΗΣΟΥ ΚΩ ΔΗΜΟΣ ΚΩ ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ Η. Λοιπά έργα υποδομής Περίφραξη 1 Εκσκαφές τάφρων σε εδάφη γαιώδη ημιβραχώδη Α.Τ. 8 Σύνολο V= 491,33 m 3 Στρογγυλοποίηση 3,67 495,00 m 3 Μήκος Συρματοπλέγματος L 1074,00 m Αριθμός Πασσάλων Κ 360,00 τεμ. Όγκος Σκάμματος πασσάλου V1=0,8*0,8*0,6 0,38 m 3 Όγκος Σκάμματος τοιχείου V2=0,85*0,4*850μ 289,00 m 3 Συντελεστής προσαύξησης στα σκάμματα a= 1,15 Όγκος εκσκαφών V =(K*V1+V2)*a 491,33 m 3 2 Σκυρόδεμα C16/20 Βάσης πασσάλων Α.Τ. 41 Σύνολο Ε= 54,00 m 3,00 54,00 m 3 Ύψος βάσης πασσάλων Η = 0,50 m Επιφάνεια Πασσάλων Ε=0,5*0,6 0,3 m 2 Αριθμός Πασσάλων n= 360,00 τεμ. Όγκος Σκυροδέματος V=Η*Ε*n 54,00 m 3 3 Σκυρόδεμα C12/15 Τοιχείου Περίφραξης Α.Τ. 40 Σύνολο Ε= 80,55 m 3,45 81 m 3 Ύψος τοιχείου Η = 0,30 m Πλάτος τοιχείου Π = 0,25 m Μήκος τοιχείου L = 1074,00 m Όγκος Σκυροδέματος V=Η*Π*L 80,55 m 3 4 Ξυλότυποι στοιχείων από σκυρόδεμα Α.Τ. 46 Σύνολο M= 1887,00 m 2 Στρογγυλοποίηση 3, m 2 Μήκος Περίφραξης L 850 m Αριθμός Πασσάλων n 360,00 τεμ. Περίμετρος ξυλότυπου βάσης πασσάλων 1,70 m 2 Περίμετρος ξυλότυπου τοιχείου ανά μέτρο μήκους 1,5 m 2 Σύνολο 1887,00 m 2

33 5 Σιδηρός οπλισμός S500 σκυροδεμάτων Α.Τ. 47 Σύνολο M= kg kg Όγκος Σκυροδέματος Περίφραξης V= 135,00 m 3 Αναλογία kg Χάλυβα σε 1m 3 σκυρόδεμα a= 80 kg/m 3 Βάρος Σιδηρού Οπλισμού Μ =V*a kg 6 Γαλβανισμένο συρματόπλεγμα περιφράξεων Α.Τ. 57 Σύνολο M= 4140,58 kg Στρογγυλοποίηση 4, kg Μήκος Συρματοπλέγματος L 1074,00 m Ύψος Συρματοπλέγματος Η 2,3 m Επιφάνεια συρματοπλέγματος Ε= 2470,2 m 2 Πάχος Σύρματος t 0,0025 m Διατομή Σύρματος f 0, m 2 Εύρος Καννάβου ρ = 0,05*0,05 0,0025 m 2 Αριθμός καννάβων/m 2 Πλέγματος 400 Αναλογία m Σύρματος/m 2 Πλέγματος a = 43,5 m/m 2 Όγκος σύρματος V=f*a 0, m 3 /m 2 Ειδικό βάρος Χάλυβα e 7850 kg/m 3 Συνολικό Βάρος Μ =Ε*V*e 4141 kg 7 Πάσσαλοι περιφραγμάτων Α.Τ. 55 Σύνολο M= 1686,18 kg Στρογγυλοποίηση 3, kg Μήκος Περίφραξης L 1074 m Απόσταση Μεταξύ Πασσάλων D 3 m Αριθμός Πασσάλων Κ 358 τεμ. Ύψος Εκάστου Πασσάλου Η 3 m Πάχος Τοιχώματος t 0,005 m Πλάτος Γωνιών Πασσάλου w 0,02 m Διατομή Πασσάλου f 0,0002 m 2 Όγκος Πασσάλου V=f*L 0,0006 m 3 Ειδικό βάρος Χάλυβα e 7850 kg/m 3 Συνολικό Βάρος Μ =K*V*e 1686,18 kg 8 Σύρμα αγκαθωτό γαλβανισμένο Α.Τ. 56 Σύνολο L= 2148,00 m Στρογγυλοποίηση 2, m Μήκος Περίφραξης L1 1074,00 m Σειρές Ακανθωτού σύρματος n 2 Συνολικό Μήκος L =L1*n 2148,00 m

34 Δεξαμενή Συλλογής - Αποθήκευσης - Εξισορρόπησης 9 Εκσκαφές τάφρων σε εδάφη γαιώδη ημιβραχώδη Α.Τ. 8 Σύνολο V= 2296,80 m 3 Στρογγυλοποίηση 3, ,0 m 3 Μέσο υψος εκσκαφής, 6,00 m Μέση επιφάνεια εκσκαφής Μ2 22,00 * 17,40 = 382,80 m 2 Όγκος εκσκαφών 2296,80 m 3 10 Εξυγιαντικές στρώσεις με θραυστό υλικό λατομείου κλπ Α.Τ. 14 Σύνολο V= 252,00 m 3 Στρογγυλοποίηση 3,00 255,0 m 3 Υπό τη στάθμη θεμελίωσης Από τομή Α-Α, Σχέδιο Δ.1 Μ2 1/2 (19, ,00) * 1,00 = 18,00 m 2 ητοι ογκος Μ3 18,00 * 14,00 = 252 m 3 11 Επιχώσεις Α.Τ. 12 Σύνολο V= 1152,50 m 3 Στρογγυλοποίηση 2, ,0 m 3 Ογκος εκσκαφών 2.296,80 m 3 Αφαιρουνται οι ογκοι: - εξυγιαντικών στρώσεων (αρθρο ) -252,00 m 3 - σκυροδ. καθαριότητας (αρθρο ) -19,00 m 3 - κάτω πλάκας δεξαμενής (αρθρο ) -137,61 m 3 - ανωδομής δεξαμενής Μ3 (16,20 * 9,20)+( 2,18 * 2,68)] -735,69 m 3 Τελικός όγκος επιχώσεων 1.152,50 m 3 12 Ξυλότυποι συνήθων χυτών κατασκευών Α.Τ. 46 Σύνολο Ε= 734,69 m 2, m 2 - Σκυρόδ. καθαρ. Δεξαμενής Μ2 (17,00+10,00+2,18)*2*0,10 = 5,84 m 2 - Κάτω πλάκα δεξαμενής Μ2 (16,80+9,80+2,18)*2*0,80 = 46,05 m 2 - Τοιχώματα δεξαμ., εσωτερικά Μ2 (15,00+8,00)*2*6,00 = 276,00 m 2 - Τοιχώματα φρεατίου, εσωτερικά Μ2 (2,08+1,88)*2*6,00 = 47,52 m 2 - Τοιχώμ. δεξαμ. & φρεατ., εξωτ. Μ2 (16,20+9,20+2,18)*2*6,00 = 330,96 m 2 - Σκυρόδ. καθαρ. φρ. Κ.Φ.Σ. Μ2 (2,34+3,50)*0,10 = 0,58 m 2 - Τοιχώματα εσωτ. φρ. Κ.Φ.Σ. Μ2 (2*2,04 + 3,00) * 1,50 = 10,62 m 2 - Τοιχώματα εξωτ. φρ. Κ.Φ.Σ. Μ2 (2,24 + 3,40) * 1,80 = 10,15 m 2 - Σκυρόδ. καθαρ. φρ. ΑΝΤ-1 Μ2 (2*1,38 + 2,88) * 0,10 = 0,56 m 2 - Τοιχώματα εσωτ. φρ. ΑΝΤ-1 Μ2 (2*1,08 + 2,28) * 0,50 = 2,22 m 2 - Τοιχώματα εξωτ. φρ. ΑΝΤ-1 Μ2 (2*1,28 + 2,68) * 0,80 = 4,19 m 2 13 Σκυρόδεμα C12/15 Α.Τ. 40 Σύνολο V= 19,00 m 3 Στρογγυλοποίηση 1,00 20 m 3 Στρώσεις καθαριότητας - υπό τη δεξαμενή Μ3 [(17,00*10,00)+(3,58*2.18)] * 17,78 m 3 - υπό το Κ.Φ.Σ. Μ3 (2,34*3,50) * 0,10 = 0,82 m 3 - υπό το ΑΝΤ-1 Μ3 (2,88*1,38) * 0,10 = 0,40 m 3

35 14 Σκυρόδεμα C25/30 Α.Τ. 44 Σύνολο V= 329,47 m 3, m 3 Πλάκα δεξαμενής Μ3 [(16,80*9,80)+(3,38*2,18)] * 0 137,61 m 3 Τοιχώματα δεξαμενής Μ3 [(12,60 + 8,00) * 2] * 6,00 * 0, 174,24 m 3 Τοιχώματα φρεατίου Μ3 (2 * 2,18 + 2,08) * 6,00 * 0,30 11,59 m 3 Φρεάτιο Κ.Φ.Σ. Μ3 2,24 * 3,40 * 0,30 = 2,28 m 3 Μ3 (2 * 2,24 + 3,00) * 1,50 * 0,20 2,24 m 3 Φρεάτιο ΑΝΤ-1 Μ3 1,28 * 2,68 * 0,30 = 1,03 m 3 Μ3 (2 * 1,28 + 2,28) * 0,50 * 0,20 0,48 m 3 15 Σιδηρός οπλισμός S500 σκυροδεμάτων Α.Τ. 47 Σύνολο M= ,81 kg Στρογγυλοποίηση 12, kg Ράβδοι οπλισμού Β500C Ως εις Πίνακα οπλισμού, Σχέδιο Δ ,31 kg Πλέγματα για επιδερμικό οπλισμό Β500Α - κάτω επιφάν. πλάκας δεξαμενής Μ2 (16,80 * 9,80) + (3,38 * 2,18) 172,01 m 2 - ανω επιφάν. πλάκας δεξαμενής Μ2 (15,00 * 8,00) + (2,08 * 1,88) 123,91 m 2 - τοιχώματα δεξαμενής, εσωτερικά Μ2 (15,00 + 8,00) * 2 * 6,00 = 276,00 m 2 - τοιχώματα δεξαμενής, εξωτερικά Μ2 (16,20 + 9,20) * 2 * 6,00 = 304,80 m 2 - τοιχώματα φρεατίου, εσωτερικά Μ2 (2*1,88 + 2,08) * 6,00 = 35,04 m 2 - τοιχώματα δεξαμενής, εξωτερικά Μ2 (2*2,18 + 2,68) * 6,00 = 42,24 m 2 Σύνολο 954,00 m 2 Προσαύξηση λόγω αλληλοεπικάλυψης φύλλων κατά 0,30μ. Μ2 954,00 * 1.19 = 1.135,26 m 2 Για φύλλα διαστάσεων 2,15 x 5,00, πλήθος φύλλων ΤΕΜ 1.135,26 / (2,15*5,00) = 105,60 τεμ Βάρος ΦΥΛΛΑ 105 * 21,5 ΧΓΡ/ΦΥΛΛΟ = 2.257,50 kg 16 Μόνωση με διπλή ασφαλτική επάλειψη κλπ Α.Τ. 70 Σύνολο M= 331,47 m 2 Στρογγυλοποίηση 3, m 2 Επί των εξωτερικών κατακορύφων επιφανειών, υπό την τελικά διαμορφωμένη στάθμη εδάφους Μ2 1/2(6,60 + 5,60) * 9,60 * 2 = 117,12 m 2 Μ2 1/2(7,10 + 4,60) * 16,20 * 2 = 189,54 m 2 Μ2 (0,80*0,60 + 0,30*0,30) * 4 = 2,28 m 2 Μ2 2,18 * 7,10 * 2 = 17,48 m 2 Μ2 2,24 * 1,80 = 4,03 m 2 Μ2 1,28 * 0,80 = 1,02 m 2 17 Επάλειψη επιφανειών σκυροδέματος με εποξειδικά υλικά Α.Τ. 69 Σύνολο M= 2347,65 kg Στρογγυλοποίηση 2, kg Ύψος Δεξαμενής Η 6,00 m Πλάτος Δεξαμενής (εσωτερικό) Π 9,00 m Μήκος Δεξαμενής (εσωτερικό) Μ 15,00 m Επιφάνεια εφαρμογής Ε = 2*(Π+Μ)*Η+Π*Μ 423,00 m 2 Πάχος στρώσης στεγανοποίησης W 3 mm Κατανάλωση Κ 1,85 kg/m2/mm πάχος στρώσης Συνολο Σ=Ε*Κ*W 2347,65 kg

36 18 Επιχρίσματα τριπτά ή πατητά με τσιμεντοκονίαμα Α.Τ. 60 Σύνολο M= 510,20 m 2,8 511 m 2 Ύψος Δεξαμενής Η 6,50 m Μήκος Εξωτερικών τοιχίων L1 50,40 m Μήκος Εσωτερικών τοιχίων L2 48,00 m Επιφάνεια πλακών Κ 135,00 m 2 Πάχος Πλάκας Θεμελίωσης w 4 0,40 m Επιφάνεια στεγανοποίησης 510,20 m 2 Οικίσκος 19 Εκσκαφές τάφρων σε εδάφη γαιώδη ημιβραχώδη Α.Τ. 8 Σύνολο V= 43,56 m 3 Στρογγυλοποίηση 1,44 45 m 3 Μέσο βάθος εκσκαφής Η = 1,00 m Επιφάνεια (εκσκαφης) οικίσκου Ε= 43,56 m 2 Όγκος εκσκαφών V =Η*E 43,56 m 3 20 Ξυλότυποι συνήθων χυτών κατασκευών Α.Τ. 46 Σύνολο Ε= 61,86 m 2,14 62,0 m 2 Ύψος Υποστυλωμάτων Η = 3,00 m Περίμετρος Υποστυλωμάτων L= 1,30 m Αριθμός Υποστυλωμάτων n= 4 τεμ. Επιφάνεια πλακών Κ= 36,00 m 2 Μήκος δοκών L1 = 18,00 m Πλάτος Δοκών W = 0,25 m Ύψος Πεδίλων Η2 = 0,30 m Περίμετρος Πεδίλων L2= 4,80 m Αριθμός Πεδίλων n2= 4 τεμ. Επιφάνεια Ξυλοτύπων Α=H*L*n+K+L1*W+H2*L2*n2 61,86 m 2 21 Σκυρόδεμα C20/25 Α.Τ. 43 Σύνολο Ε= 18,80 m 3,20 19 m 3 Ύψος Υποστυλωμάτων Η = 3,00 m Επιφάνεια Υποστυλωμάτων Ε= 0,1 m 2 Αριθμός Υποστυλωμάτων n= 4 τεμ. Μήκος δοκών L = 18,00 m Επιφάνεια Δοκών Ε1 = 0,15 m 2 Επιφάνεια πλακών Κ= 36,00 m 2 Επιφάνεια Πλάκας Έδραση Ε2= 25,00 m 2 Πάχος Πλακών w= 0,2 m Μήκος πεδιλοδοκών L3 = 18,00 m Επιφάνεια πεδιλοδοκών Ε3 = 0,15 m 2 Όγκος Σκυροδέματος V=Η*Ε*n+L*E1+Κ*w+Ε2*w+Ε3*L3 18,80 m 3

37 22 Σιδηρός οπλισμός S500 σκυροδεμάτων Α.Τ. 47 Σύνολο M= 2090 kg 2090 kg Όγκος Σκυροδέματος V= 19 m 3 Αναλογία kg Χάλυβα σε 1m 3 σκυρόδεμα a= 110 kg/m 3 Βάρος Σιδηρού Οπλισμού Μ =V*a 2090 kg 23 Οπτοπλινθοδομές 1 πλίνθου (μπατικές) Α.Τ. 50 Σύνολο Α= 41,82 m 2,18 42 m 2 Ύψος Τοίχων Η = 3,00 m Μήκος Τοίχων L = 17,70 m Επιφάνεια Οπτοπλινθοδομών Α = Η*L 53,1 m 2 Επιφάνεια ανοιγμάτων Α1 = 11,28 m 2 Συνολική Επιφ. Οπτοπλ. Ασυν.=Α+Α1= 41,82 m 2 24 Οπτοπλινθοδομές 1/2 πλίνθου (δρομικές) Α.Τ. 49 Σύνολο Α= 13,5 m 2,5 14 m 2 Ύψος Τοίχων Η = 3,00 m Μήκος Τοίχων L = 4,5 m Επιφάνεια Οπτοπλινθοδομών Α = Η*L 13,5 m 2 25 Επιχρίσματα τριπτά - τριβιδιστά με τσιμεντοκονίαμα Α.Τ. 59 Σύνολο Κ= 110,64 m 2, m 2 Επιφάνεια τοίχων Ε= 55,32 m 2 Παρειές τοίχων Ν= 2 Επιφάνεια Επιχρισμάτων Α = Ε*Ν 110,64 m 2 26 Προετοιμασία για χρωματισμούς Α.Τ. 65 Σύνολο Κ= 124,36 m 2 Στρογγυλοποίηση 5, m 2 Επιφάνεια τοίχων Ε1= 55,32 m 2 Παρειές τοίχων Ν= 2 Εμβαδόν οροφής Ε2= 25,00 m 2 Εμβαδόν ανοιγμάτων Α1= 11,28 m 2 Συνολικό Εμβαδόν Ε= 124,36 m 2 27 Χρωματισμοί εξωτερικών επιφανειών ασπατουλάριστοι Α.Τ. 67 Σύνολο Κ= 62,72 m 2,28 63 m 2 Ύψος Τοίχων Η = 3,7 m Μήκος Τοίχων L = 20 m Επιφάνεια Τοίχων Α = Η*L 74 m 2 Εμβαδόν ανοιγμάτων Α1= 11,28 m 2 Επιφάνεια Χρωματισμών Ε = Α-Α1= 62,72 m 2

38 28 Χρωματισμοί εσωτερικών επιφανειών σπατουλαριστοί Α.Τ. 66 Σύνολο Κ= 41,82 m 2,18 42 m 2 Ύψος Τοίχων Η = 3 m Μήκος Τοίχων L = 17,7 m Εμβαδόν ανοιγμάτων Α1= 11,28 m 2 Επιφάνεια Χρωματισμών Α = Η*L-Α1 41,82 m 2 29 Χρωματισμοί εσωτερικών επιφανειών ασπατουλάριστοι Α.Τ. 66 Σύνολο Κ= 25 m 2 25 m 2 Εμβαδόν 25 m Εμβαδόν ανοιγμάτων 0 m 2 Επιφάνεια Χρωματισμών 25 m 2 30 Θύρα μεταλλική χωρίς υαλοστάσιο με περσίδες Α.Τ. 54 Σύνολο M= 2,20 m 2,00 2,2 m 2 Ύψος Πόρτας Η= 2,2 m Πλάτος Πόρτας W= 1 m Εμβαδόν Πόρτας Ε= 2,2 m 2 31 Θύρα μεταλλική χωρίς υαλοστάσιο με περσίδες Α.Τ. 54 Σύνολο M= 4,40 m 2,00 4,4 m 2 Ύψος Πόρτας Η= 2,2 m Πλάτος Πόρτας W= 2 m Εμβαδόν Πόρτας Ε= 4,4 m 2 32 Υαλοστάσια σιδηρά με περσίδες Α.Τ. 53 Σύνολο B= 314,00 kg Στρογγυλοποίηση 1, kg Ύψος Παραθύρου Η1= 1 m Πλάτος Παραθύρου W1= 0,8 m Πάχος Παραθύρου t1= 0,05 m Αριθμός Παραθύρων Κ1= 1 τεμ. Συνολικός όγκος Παραθύρων V1= 0,04 m 3 Ειδικό βάρος χάλυβα e= kg/m 3 Βάρος Παραθύρων Β=(V1+V2)*e 314,00 kg 33 Υαλοστάσια αλουμινίου ανοιγόμενα Α.Τ. 58 Σύνολο B= 0,40 m 2,00 0,4 m 2 Ύψος Παραθύρου Η1= 0,5 m Πλάτος Παραθύρου W1= 0,8 m Εμβαδόν ΠαραθύρουΕ= 0,4 m 2 34 Διπλοί Υαλοπίνακες Α.Τ. 64 Σύνολο M= 1,20 m 2,80 2,0 m 2

39 Ύψος Παραθύρου Η1= 0,5 m Πλάτος Παραθύρου W1= 0,8 m Αριθμός Παραθύρων Κ1= 3 τεμ. Συνολική επιφάνεια Παραθύρων Ε1= 1,2 m 2

40 35 Ποδιές παραθύρων Α.Τ. 63 Σύνολο M= 0,72 m 2,28 1,0 m 2 Εμβαδόν ποδιάς Ε= 0,240 m 2 Αριθμός ποδιών Κ= 3 τεμ. Συνολικό Εμβαδόν 0,72 m 2 36 Κατασκευή ελαφρού βιομηχανικού δαπέδου Α.Τ. 62 Επιφάνεια δαπέδου 19,56 m 2 20,0 m 2,44 m 2 37 Στέγη ξύλινη Α.Τ. 51 Επιφάνεια δαπέδου 33,64 m 2 35,0 m 2 Στρογγυλοποίηση 1,36 m 2 38 Επικεράμωση με κοίλα μηχανοποίητα κεραμίδια Α.Τ. 61 Επιφάνεια δαπέδου 33,64 m 2 35,0 m 2 Στρογγυλοποίηση 1,36 m 2 39 Κινητά Πετάσματα Α.Τ. 71 Σύνολο M= 15 τεμάχια 15 τεμάχια

41 Φρεάτιο χώρου πλύσης απορριμματοφόρων 40 Εκσκαφές τάφρων σε εδάφη γαιώδη ημιβραχώδη Α.Τ. 8 Σύνολο V= 3,00 m 3,00 3,0 m 3 Μέσο βάθος εκσκαφής Η = 1,20 m Επιφάνεια εκσκαφής Ε= 2,50 m 2 Όγκος εκσκαφών V =Η*E 3,00 m 3 41 Ξυλότυποι συνήθων χυτών κατασκευών Α.Τ. 46 Σύνολο Ε= 10,00 m 2,00 10 m 2 Ύψος Η = 1,00 m Μήκος Εξωτερικής παρειάς τοιχίων L1= 6 m Μήκος Εσωτερικής παρειάς L2= 4 m Επιφάνεια πλακών Κ= 0,0 m 2 Επιφάνεια Ξυλοτύπων Α=H*(L1+L2)+K 10,00 m 2 42 Σκυρόδεμα C20/25 Α.Τ. 43 Σύνολο V= 1,99 m 3,01 2,0 m 3 Ύψος Η = 1,00 m Μήκος Εξωτερικών τοιχίων L1 6,00 m Πάχος Τοιχίων w1 = 0,20 m Όγκος σκυροδέματος Τοιχίων V1=Η*L1*w1 1,20 m 3 Μήκος Εσωτερικών τοιχίων L2 0,50 m Πάχος Τοιχίων w2 = 0,20 m Όγκος σκυροδέματος Τοιχίων V2=Η*L2*w2 0,10 m 3 Επιφάνεια πλακών Κ= 2,30 m 2 Πάχος Πλάκας Οροφής w 3= 0,00 m Πάχος Πλάκας Θεμελίωσης w 4= 0,30 m Όγκος σκυροδέματος ΠλακώνV3=Κ*(w3+w4) 0,69 m 3 Όγκος Σκυροδέματος V= V1+V2+V3 1,99 m 3 43 Σιδηρός οπλισμός S500 σκυροδεμάτων Α.Τ. 47 Σύνολο M= 160 kg 160 kg Όγκος Σκυροδέματος V= 2,00 m 3 Αναλογία kg Χάλυβα σε 1m 3 σκυρόδεμα a= 80 kg/m 3 Βάρος Σιδηρού Οπλισμού Μ =V*a 160 kg 44 Επάλειψη επιφανειών σκυροδέματος με εποξειδικά υλικά Α.Τ. 69 Σύνολο M= 66,6 kg Στρογγυλοποίηση 3,4 70 kg Ύψος Δεξαμενής Η 1,00 m Μήκος Εξωτερικών τοιχίων L1 6,00 m Μήκος Εσωτερικών τοιχίων L2 4,00 m Επιφάνεια πλακών Κ 2,30 m 2 Πάχος Πλάκας Θεμελίωσης w 4 0,30 m Επιφάνεια στεγανοποίησης 12,00 m 2 Πάχος στρώσης στεγανοποίησης W 3 mm Κατανάλωση Κ 1,85 kg/m2/mm πάχος στρώσης Συνολο Σ=Ε*Κ 66,6 kg

42 45 Επιχρίσματα τριπτά ή πατητά με τσιμεντοκονίαμα Α.Τ. 60 Σύνολο M= 12,00 m 2 12 m 2 Ύψος Δεξαμενής Η 1,00 m Μήκος Εξωτερικών τοιχίων L1 6,00 m Μήκος Εσωτερικών τοιχίων L2 4,00 m Επιφάνεια πλακών Κ 2,30 m 2 Πάχος Πλάκας Θεμελίωσης w 4 0,30 m Επιφάνεια στεγανοποίησης 12,00 m 2 46 Επάλειψη επιφανειών σκυροδέματος με ελαστομερές ασφαλτικό γαλάκτωμα Α.Τ. 68 Σύνολο M= 12,00 m 2,00 12 m 2 47 Ανοιγόμενη μπάρα ελέγχου κυκλοφορίας Σύνολο M= 2,00 τεμ Α.Τ. 26,00 2 τεμ Τοποθέτηση αντλιών συλλογής στραγγισμάτων 48 Αγωγός HDPE Φ560 Α.Τ. 78 Σύνολο M= 70,00 m,00 70 m 49 Σκυρόδεμα C20/25 Α.Τ. 43 Σύνολο V= 1,00 m 3,00 1,0 m 3 50 Σιδηρός οπλισμός S500 σκυροδεμάτων Α.Τ. 47 Σύνολο M= 75 kg 75 kg Όγκος Σκυροδέματος V= 1,00 m 3 Αναλογία kg Χάλυβα σε 1m 3 σκυρόδεμα a= 75 kg/m 3 Βάρος Σιδηρού Οπλισμού Μ =V*a 75 kg

43 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΕΡΓΑ ΕΠΕΚΤΑΣΗΣ ΧΥΤΑ ΝΗΣΟΥ ΚΩ ΔΗΜΟΣ ΚΩ ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ Θ. Έργα πρασίνου και άρδευσης 1 Δένδρα κατηγορίας Δ1 (Μαύρη Πεύκη - Περιμετρική Ζώνη Οικοπέδου) Α.Τ. 121 Σύνολο ΧΥΤΑ Ν= 268 τεμ. Στρογγυλοποίηση τεμ. Δέντρα κατηγορίας Δ1 K = 260 τεμ. Συντελεστής απωλειών a = 1,03 Τελική Ποσότητα Δέντρων Δ1 Ν = Κ*a 268 τεμ. 2 Θάμνοι κατηγορίας Θ2 (Επίχωμα-Περιβάλλον χώρος) Α.Τ. 122 Σύνολο ΧΥΤΑ Ν= 90 τεμ. 90 τεμ. Θάμνοι κατηγορίας Θ1 K = 84 τεμ. Συντελεστής απωλειών a = 1,06 Τελική Ποσότητα Θάμνων Θ1 Ν = Κ*a 90 τεμ. 3 Άνοιγμα λάκκων διαστάσεων 0,50Χ0,50Χ0,50 m σε χαλαρό έδαφος Α.Τ. 124 Σύνολο ΧΥΤΑ Ν= 270 τεμ. 270 τεμ. Τελική Ποσότητα Λάκκων Ν= 270 τεμ. 4 Άνοιγμα λάκκων διαστάσεων 0,30Χ0,30Χ0,30 m σε χαλαρό έδαφος Α.Τ. 123 Σύνολο ΧΥΤΑ Ν= 90 τεμ. 90 τεμ. Τελική Ποσότητα Λάκκων Ν= 90 τεμ. 5 Φύτευση φυτών με μπάλα χώματος μέχρι 1,50 lt Α.Τ. 125 Σύνολο ΧΥΤΑ Ν= 90 τεμ. 90 τεμ. Τελική Ποσότητα από Μπάλες Ν= 90 τεμ. 6 Φύτευση φυτών με μπάλα χώματος από 2,00 μέχρι 4,00 lt Α.Τ. 126 Σύνολο ΧΥΤΑ Ν= 270 τεμ. 270 τεμ. Τελική Ποσότητα από Μπάλες Ν= 270 τεμ. Σωληνώσεις πολυαιθυλενίου 2ης γενιάς, κατα DIN , μεταφοράς νερού άρδευσης και αγωγών αποχέτευσης Ονομ. διαμέτρου DN 50 mm / ονομ. πίεσης ΡΝ 7 10 atm Σύνολο ΧΥΤΑ L= 1032,06 m Στρογγυλοποίηση 2, m Μήκος Αγωγών Κ = 1002 m Συν/στης προσαύξησης λόγω κλίσεων Α = 1,03 Τελικό Μήκος Αγωγών L = K*A 1032,06 m Α.Τ. 79
