1 Φύλλο Ιδιοτήτων Προϊόντος Έκδοση: 06/04/2012 Κωδικός: Sarnafil TS Sarnafil TS Πολυμερής μεμβράνη στεγανοποίησης δωμάτων Περιγραφή Προϊόντος Εφαρμογές Χαρακτηριστικά / Πλεονεκτήματα Εγκρίσεις / Πρότυπα Η Sarnafil TS (πάχος 1.5 mm) είναι μία οπλισμένη με πολυεστερικό οπλισμό, συνθετική μεμβράνη στεγανοποίησης δωμάτων, με βάση υψηλής ποιότητας εύκαμπτη πολυολεφίνη (FPO) που περιέχει σταθεροποιητές έναντι υπεριώδους ακτινοβολίας, επιβραδυντές φωτιάς και υαλοπίλημα σύμφωνη με EN Η μεμβράνη Sarnafil TS μπορεί να συγκολληθεί με θερμό αέρα και έχει σχεδιαστεί για άμεση έκθεση στην ηλιακή ακτινοβολία και χρήση σε παγκόσμιες κλιματολογικές συνθήκες. Η μεμβράνη Sarnafil TS παράγεται περιέχοντας υαλοπίλημα για σταθερότητα διαστάσεων και πολυεστερικό οπλισμό για υψηλές αντοχές και διατίθεται για συστήματα δωμάτων με μηχανική στήριξη. Η μεμβράνη Sarnafil TS παράγεται έτσι ώστε να μην δημιουργούνται εσωτερικές τάσεις κατά την διάρκεια της παραγωγής και έχει μακροχρόνια εφαρμογή χωρίς κινδύνους διαχωρισμού μεταξύ των στρώσεων ή εισροής νερού λόγω της ποιότητας της μεμβράνης. Η διαστασιολογική σταθερότητα της μεμβράνης Sarnafil TS είναι εξαιρετική. Μεμβράνη στεγανοποίησης για: Δώματα με μηχανική στήριξη Εξαιρετική αντοχή στις καιρικές συνθήκες, συμπεριλαμβανομένης και της μόνιμης έκθεσης στην υπεριώδη ακτινοβολία (UV) Εξαιρετική ευκαμψία σε χαμηλές θερμοκρασίες Μη δημιουργία εσωτερικών τάσεων κατά την διάρκεια της παραγωγής. Υψηλή διαστασιολογική σταθερότητα Υψηλή αντίσταση στις φορτίσεις λόγω κρούσεων Εξαιρετική ικανότητα συγκόλλησης Χωρίς κινδύνους διαχωρισμού μεταξύ των στρώσεων ή εισροής νερού λόγω της ποιότητας της μεμβράνης Συμβατή με παλαιές ασφαλτικές επιστρώσεις Δυνατότητα ανακύκλωσης Εμφάνιση / Χρώμα Επιφάνεια: ματ Η μεμβράνη Sarnafil TS είναι σχεδιασμένη και κατασκευασμένη ώστε να ανταποκρίνεται στα περισσότερα διεθνώς αναγνωρισμένα πρότυπα. Πολυμερής μεμβράνη για στεγανοποίηση δωμάτων σύμφωνα με EN 13956, πιστοποιημένη από τον διακοινωμένο οργανισμό (notified body) 1213-CPD και εγκεκριμένη με σήμανση CE. Συμπεριφορά σε φωτιά σύμφωνα με EN , κατηγορία E. Δοκιμή συμπεριφοράς σε έκθεση σε εξωτερική φωτιά σύμφωνα με ENV 1187 και ένταξη σε κατηγορία σύμφωνα με EN : BROOF(t1). Επίσημες εγκρίσεις ποιότητας και πιστοποιητικά συμμόρφωσης και λοιπές εγκρίσεις. Έλεγχος και αξιολόγηση από εγκεκριμένα εργαστήρια. Σύστημα διαχείρισης ποιότητας σύμφωνα με EN ISO 9001/ Χρώματα: Πάνω πλευρά: Κάτω πλευρά: μπεζ γκρι (πλησιέστερη απόχρωση RAL 7040) μαύρο Sarnafil TS /5

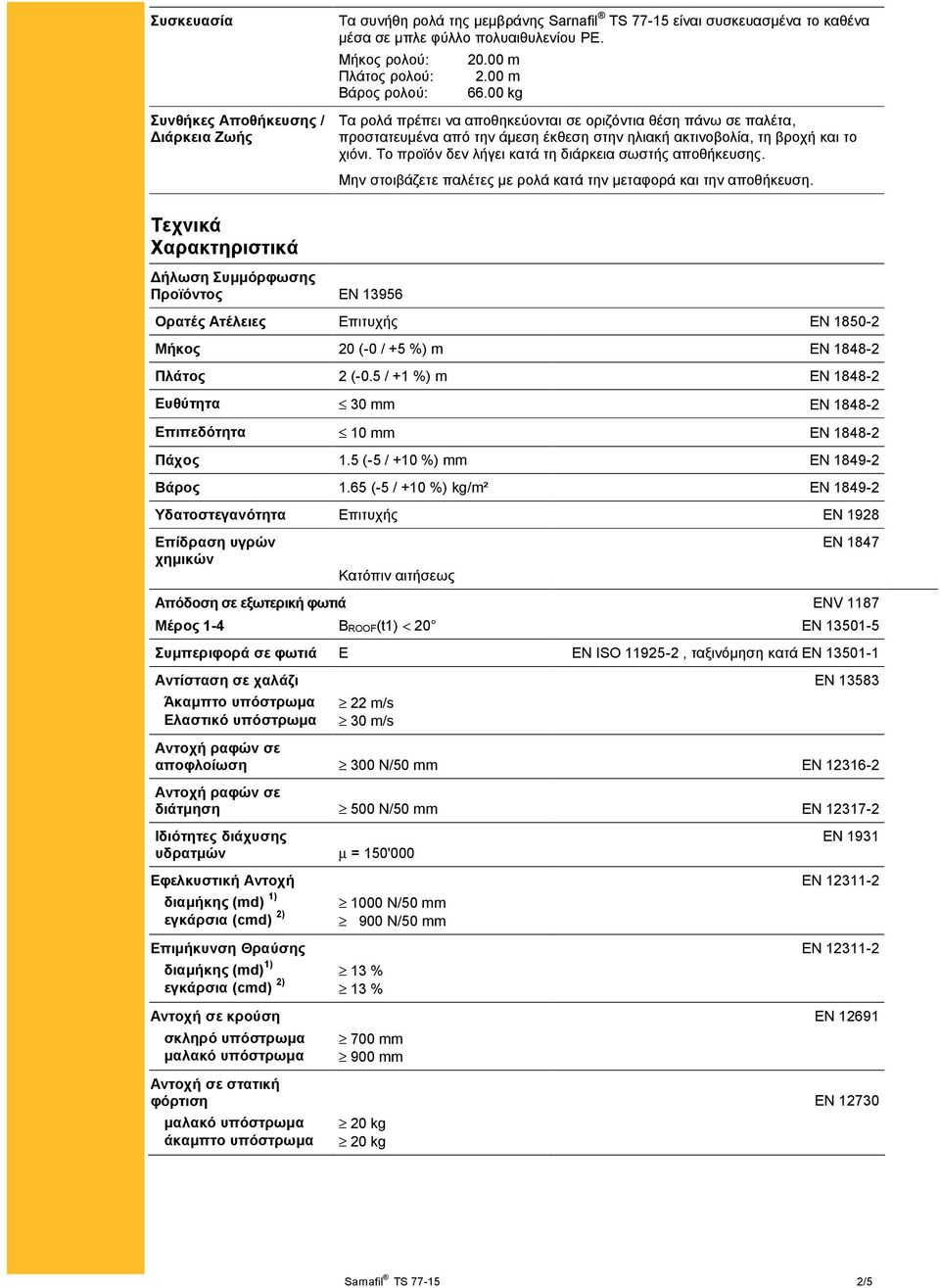

2 Συσκευασία Συνθήκες Αποθήκευσης / Διάρκεια Ζωής Τα συνήθη ρολά της μεμβράνης Sarnafil TS είναι συσκευασμένα το καθένα μέσα σε μπλε φύλλο πολυαιθυλενίου PE. Μήκος ρολού: Πλάτος ρολού: Βάρος ρολού: m 2.00 m kg Τα ρολά πρέπει να αποθηκεύονται σε οριζόντια θέση πάνω σε παλέτα, προστατευμένα από την άμεση έκθεση στην ηλιακή ακτινοβολία, τη βροχή και το χιόνι. Το προϊόν δεν λήγει κατά τη διάρκεια σωστής αποθήκευσης. Μην στοιβάζετε παλέτες με ρολά κατά την μεταφορά και την αποθήκευση. Τεχνικά Χαρακτηριστικά Δήλωση Συμμόρφωσης Προϊόντος EN Ορατές Ατέλειες Επιτυχής EN Μήκος 20 (-0 / +5 %) m EN Πλάτος 2 (-0.5 / +1 %) m EN Ευθύτητα 30 mm EN Επιπεδότητα 10 mm EN Πάχος 1.5 (-5 / +10 %) mm EN Βάρος 1.65 (-5 / +10 %) kg/m² EN Υδατοστεγανότητα Επιτυχής EN 1928 Επίδραση υγρών EN 1847 χημικών Κατόπιν αιτήσεως Απόδοση σε εξωτερική φωτιά ENV 1187 Μέρος 1-4 B ROOF(t1) < 20 EN Συμπεριφορά σε φωτιά E EN ISO , ταξινόμηση κατά EN Αντίσταση σε χαλάζι EN Άκαμπτο υπόστρωμα Ελαστικό υπόστρωμα 22 m/s 30 m/s Αντοχή ραφών σε αποφλοίωση 300 N/50 mm EN Αντοχή ραφών σε διάτμηση 500 N/50 mm EN Ιδιότητες διάχυσης υδρατμών µ = 150'000 EN 1931 Εφελκυστική Αντοχή EN διαμήκης (md) 1) 1000 N/50 mm εγκάρσια (cmd) 2) 900 N/50 mm Επιμήκυνση Θραύσης EN διαμήκης (md) 1) 13 % εγκάρσια (cmd) 2) 13 % Αντοχή σε κρούση EN σκληρό υπόστρωμα μαλακό υπόστρωμα 700 mm 900 mm Αντοχή σε στατική φόρτιση EN μαλακό υπόστρωμα άκαμπτο υπόστρωμα 20 kg 20 kg Sarnafil TS /5

3 Αντοχή σε σχισμό EN διαμήκης (md) 1) 300 N εγκάρσια (cmd) 2) 300 N Διαστασιολογική σταθερότητα διαμήκης (md) 1) 0.2 % εγκάρσια (cmd) 2) 0.1 % Συμπεριφορά κατά την αναδίπλωση σε χαμηλές θερμοκρασίες -35 C EN EN Έκθεση σε υπεριώδη ακτινοβολία (UV) Επιτυχής (> 5000 h/ τάξη 0) EN 1297 Έκθεση σε ασφαλτικά 1) Επιτυχής pren ) Η Sarnafil T είναι *συμβατή με παλαιές ασφαλτικές επιστρώσεις 1) md = machine direction 2) cmd = cross machine direction Πληροφορίες Συστήματος Δομή Συστήματος Είναι διαθέσιμη μεγάλη ποικιλία βοηθητικών προϊόντων π.χ. προδιαμορφωμένα τεμάχια, υδροροές και τεμάχια για την δημιουργία διαδρόμων. Προτείνεται η χρήση των παρακάτω υλικών: Sarnafil T D για διαμόρφωση λεπτομερειών Sarnafil TS 77 strips Sarnafil T Metal Sheet Sarnabar Sarnafil T Welding Cord Sarnafil T Prep / Sarnafil Wet Task Set Sarnacol T 660 Solvent T 660 Sarnafil T Clean Λεπτομέρειες Εφαρμογής Ποιότητα Υποστρώματος Το υπόστρωμα πρέπει να είναι ομοιογενές, ομαλό και απαλλαγμένο από οποιαδήποτε αιχμηρή προεξοχή ή σκόνη, κλπ. Συνθήκες Εφαρμογής / Το υπόστρωμα πρέπει να είναι συμβατό με τη μεμβράνη, ανθεκτικό σε διαλύτες, καθαρό, στεγνό και απαλλαγμένο από λιπαρές ουσίες και σκόνη. Σε μεταλλικά φύλλα πρέπει πριν την εφαρμογή κόλλας να εφαρμόζεται το Solvent T 660. Θερμοκρασία Συμβατότητα Η χρήση της μεμβράνης Sarnafil TS περιορίζεται σε γεωγραφικές περιοχές με μέση ελάχιστη μηνιαία θερμοκρασία τους -50 C. Η μόνιμη θερμοκρασία περιβάλλοντος κατά την εφαρμογή περιορίζεται στους +50 C. Η μεμβράνη Sarnafil TS μπορεί να τοποθετηθεί πάνω από όλους τους τύπους θερμομόνωσης και στρώσεων εξομάλυνσης που είναι κατάλληλοι για χρήση σε δώματα. Δεν απαιτείται επιπρόσθετη στρώση διαχωρισμού. Ανάλογα με τις ισχύουσες απαιτήσεις για αντοχή σε φωτιά είναι πιθανό να απαιτείται μια στρώση προστασίας από την φωτιά μεταξύ μεμβράνης και θερμομόνωσης. Η μεμβράνη Sarnafil TS μπορεί να τοποθετηθεί απ ευθείας πάνω από υπάρχουσα, προσεκτικά καθαρισμένη και εξομαλυσμένη ασφαλτική στεγανοποίηση δωμάτων, π.χ. ανακαίνιση στεγανοποίησης δώματος πάνω από παλαιό σύστημα. Σε περίπτωση άμεσης επαφής με ασφαλτικά μπορεί να παρατηρηθεί αλλαγή στην απόχρωση του χρώματος στην επιφάνεια της μεμβράνης. Σε περίπτωση που το υπάρχον ανάπτυγμα μόνωσης του δώματος χρειάζεται να απομακρυνθεί, η μεμβράνη Sarnafil TS μπορεί να κολληθεί απευθείας πάνω στην ασφαλτική στρώση ελέγχου υδρατμών για προστασία της εργασίας που γίνεται κατά την διάρκεια μία ημέρας και για διαμερισματοποίηση. Sarnafil TS /5

4 Οδηγίες Εφαρμογής Μέθοδος Εφαρμογής / Εργαλεία Διαδικασία τοποθέτησης: Σύμφωνα με τις ισχύουσες οδηγίες εφαρμογής για σύστημα τύπου Sarnafil TS 77- για δώματα με μηχανική στήριξη. Μέθοδος Στήριξης, γραμμική στήριξη (Sarnabar): Ξετυλίξετε το ρολό της μεμβράνης Sarnafil TS 77-15, κάντε επικάλυψη 80 mm μεταξύ των φύλλων της μεμβράνης, συγκολλήστε αμέσως και στηρίξτε τη μεμβράνη στο υπόστρωμα χρησιμοποιώντας Sarnabars. Ο τύπος των κατάλληλων στηρίξεων θα υποδειχθεί από την Sika. Η απόσταση μεταξύ των στηρίξεων προκύπτει από την μελέτη ανεμοπιέσεων που γίνεται για το εκάστοτε έργο από την Sika. Οι μεταλλικές ράβδοι Sarnabar που αποτελούν το τελευταίο στοιχείο μιας γραμμής στήριξης όταν αυτή συναντά την περίμετρο του δώματος πρέπει να εξασφαλίζονται στην πλευρά που είναι πλησιέστερα στη περίμετρο με μία πλακέτα διανομής των φορτίσεων του τύπου Sarnafil Load Distribution Plate. Για προστατευτικούς λόγους τοποθετήστε ένα κομμάτι Sarnafil TS κάτω από το άκρο της ράβδου και την πλακέτα. Αφήνετε πάντα 10 mm μεταξύ των απολήξεων των ράβδων. Μην χρησιμοποιείτε για την στήριξη την τρύπα της ράβδου που βρίσκεται πλησιέστερα στην απόληξη. Καλύψτε τις απολήξεις των ράβδων με ένα κομμάτι Sarnafil TS και συγκολλήστε το στη μεμβράνη του δώματος. Μετά την τοποθέτηση των Sarnabars πρέπει αμέσως να θερμοσυγκολλήσετε μία λωρίδα μεμβράνης Sarnafil cover strip. Στα στηθαία και σε οποιοδήποτε προεξέχον τμήμα επί του δώματος, η μεμβράνη Sarnafil TS πρέπει να στηρίζεται με την χρήση Sarnabar. Το κορδόνι Sarnafil T Welding Cord, που χρησιμοποιείται σαν μέρος του συστήματος στις παραπάνω περιπτώσεις, προστατεύει την μεμβράνη στεγανοποίησης του δώματος Sarnafil TS από το σκίσιμο και την αποφλοίωση λόγω των δυνάμεων υφαρπαγής του ανέμου. Μέθοδος Στήριξης, σημειακή στήριξη (Sarnafast): Η μεμβράνη Sarnafil TS πρέπει πάντα να τοποθετείται στη σωστή γωνία σε σχέση με την διεύθυνση του υποστρώματος του δώματος. Στηρίξτε την μεμβράνη Sarnafil TS χρησιμοποιώντας βίδες Sarnafast και κατάλληλες πλακέτες, σε απόσταση 30 mm από την απόληξη του φύλλου της μεμβράνης. Στη συνέχεια κάντε επικάλυψη 120 mm μεταξύ των φύλλων της μεμβράνης Sarnafil TS Μέθοδος Συγκόλλησης: Πριν την συγκόλληση οι ραφές πρέπει να προετοιμάζονται με Sarnafil T Prep. Οι αλληλοεπικαλύψεις στις ραφές συγκολλούνται με την χρήση ηλεκτρικού εξοπλισμού θερμού αέρα, όπως πιστόλια θερμοσυγκόλλησης χειρός και ρολά πίεσης ή αυτόματα μηχανήματα θερμοσυγκόλλησης με ελεγχόμενη ικανότητα παροχής θερμού αέρα θερμοκρασίας. Προτεινόμενος τύπος εξοπλισμού: Πιστόλι χειρός: Leister Triac PID Αυτόματο: Sarnamatic 661 plus. Παράμετροι συγκόλλησης όπως η θερμοκρασία ή ταχύτητα του μηχανήματος, η ροή του αέρα, η πίεση και οι ρυθμίσεις του μηχανήματος πρέπει να εκτιμούνται, να προσαρμόζονται και να ελέγχονται στο έργο ανάλογα με τον τύπου του εξοπλισμού και τις κλιματολογικές συνθήκες πριν την συγκόλληση. Το δραστικό πλάτος των θερμοσυγκολλημένων αλληλοεπικαλύψεων πρέπει να είναι κατ ελάχιστο 20 mm. Οι ραφές πρέπει να ελέγχονται μηχανικά με κατσαβίδι ή ατσάλινη βελόνα για να εξασφαλιστεί η ακεραιότητα/ολοκλήρωση της συγκόλλησης. Οποιαδήποτε ατέλεια πρέπει να αποκαθίσταται με θερμοσυγκόλληση. Σημειώσεις Εφαρμογής / Οι εργασίες τοποθέτησης και εφαρμογής θα πρέπει να εκτελούνται μόνο από πεπειραμένα συνεργεία, εγκεκριμένα από τη Sika. Όρια θερμοκρασίας για την τοποθέτηση της μεμβράνης: Θερμοκρασία υποστρώματος:-30 C ελάχιστη / +60 C μέγιστη Θερμοκρασία περιβάλλοντος :-20 C ελάχιστη / +60 C μέγιστη Η εφαρμογή κάποιων βοηθητικών προϊόντων, π.χ. κόλλες/διαλύτες περιορίζεται σε θερμοκρασίες πάνω από +5 C. Παρακαλώ ανατρέξτε στα αντίστοιχα Φύλλα Ιδιοτήτων Προϊόντος. Για εφαρμογές σε θερμοκρασίες κάτω από +5 C θερμοκρασίας περιβάλλοντος μπορεί να είναι υποχρεωτικό να ληφθούν ειδικά μέτρα λόγω των απαιτήσεων ασφαλείας σύμφωνα με τους εθνικούς κανονισμούς. Sarnafil TS /5

5 Βάση Μετρήσιμων Τιμών Τοπικοί Πληροφορίες Υγείας και Ασφάλειας REACH Όλα τα τεχνικά δεδομένα που δηλώνονται σε αυτό το Φύλλο Ιδιοτήτων Προϊόντος βασίζονται σε εργαστηριακές δοκιμές. Τα πραγματικά μετρήσιμα δεδομένα μπορεί να διαφέρουν λόγω συνθηκών που δεν υπόκεινται στον έλεγχο μας. Παρακαλούμε να σημειώσετε ότι σαν αποτέλεσμα ειδικών τοπικών κανονισμών η απόδοση αυτού του προϊόντος μπορεί να μεταβάλλεται από χώρα σε χώρα. Παρακαλούμε να συμβουλευθείτε το τοπικό Φύλλο Ιδιοτήτων Προϊόντος για την ακριβή περιγραφή των πεδίων εφαρμογής. To παρόν προϊόν είναι ένα αντικείμενο κατά την έννοια του Άρθρου 3.3 του Κανονισμού (ΕΚ) αριθ. 1907/2006. Για τη διάθεση του προϊόντος στην αγορά, την μεταφορά και τη χρήση του δεν απαιτείται δελτίο δεδομένων ασφαλείας σύμφωνα με το Άρθρο 31 του ΕΚ-Κανονισμού 1907/2006. Το προϊόν δεν βλάπτει το περιβάλλον όταν χρησιμοποιείται όπως προδιαγράφεται. Κανονισμός του Ευρωπαϊκού Κοινοβουλίου για τα χημικά προϊόντα και την ασφαλή χρήση τους (REACH: ΕΚ 1907/2006) Το παρόν προϊόν είναι ένα αντικείμενο κατά την έννοια του Κανονισμού (ΕΚ) αριθ. 1907/2006 (REACH). Δεν περιέχει ουσίες προβλεπόμενες να ελευθερωθούν από το αντικείμενο υπό φυσιολογικές ή εύλογα προβλέψιμες συνθήκες χρήσεως. Συνεπώς, δεν υπάρχει απαίτηση καταχωρήσεως των ουσιών που περιέχονται στα αντικείμενα κατά την έννοια του Άρθρου 7.1 του Κανονισμού. Σύμφωνα με την τρέχουσα γνώση μας, το παρόν προϊόν δεν περιέχει SVHC (substances of very high concern / ουσίες υψηλής ανησυχίας) του καταλόγου υποψηφίων ουσιών του Ευρωπαϊκού Οργανισμού Χημικών Προϊόντων σε συγκεντρώσεις μεγαλύτερες του 0.1% κατά βάρος (κ.β.). Μέτρα Προστασίας Κλάση επικινδυνότητας κατά τη μεταφορά Νομικές Σημειώσεις Πρέπει να εξασφαλίζεται αερισμός με καθαρό αέρα κατά την εργασία σε κλειστούς χώρους. Θα πρέπει να ακολουθούνται οι τοπικοί κανονισμοί ασφαλείας. Το προϊόν δεν κατατάσσεται ως επικίνδυνο για μεταφορά. Οι πληροφορίες και ειδικότερα οι υποδείξεις που αφορούν στην εφαρμογή και τελική χρήση των προϊόντων της Sika παρέχονται με καλή πίστη και βασίζονται στην τρέχουσα γνώση και εμπειρία της Εταιρείας για τα προϊόντα όταν αυτά αποθηκεύονται, χρησιμοποιούνται και εφαρμόζονται υπό κανονικές συνθήκες σε συμφωνία με τις υποδείξεις της Sika. Στην πράξη οι διαφοροποιήσεις στα υλικά, υποστρώματα και στις επιτόπιες συνθήκες εφαρμογής είναι τέτοιες που καμία εγγύηση δεν μπορεί να δοθεί σχετικά με την εμπορευσιμότητα ή καταλληλότητά τους για συγκεκριμένο σκοπό και καμιά ευθύνη από οποιαδήποτε έννομη σχέση δεν μπορεί να θεμελιωθεί κατά της Εταιρείας στη βάση των εδώ αναγραφόμενων πληροφοριών, γραπτών υποδείξεων ή άλλης μορφής παρεχόμενων οδηγιών. Οι χρήστες των προϊόντων πρέπει να ελέγχουν την καταλληλότητα των προϊόντων για την εκάστοτε εφαρμογή και σκοπιμότητα χρήσης. Η Sika έχει το δικαίωμα να τροποποιήσει τις ιδιότητες των προϊόντων της. Η τήρηση των δικαιωμάτων τρίτων είναι επιβεβλημένη. Όλες οι παραγγελίες γίνονται δεκτές υπό τους εκάστοτε όρους της Εταιρείας περί Πώλησης και Παράδοσης. Οι χρήστες των προϊόντων πρέπει πάντοτε να ανατρέχουν στην πιο πρόσφατη έκδοση του τοπικού Φύλλου Ιδιοτήτων Προϊόντος. Sika Hellas ΑΒΕΕ Πρωτομαγιάς Κρυονέρι Αθήνα - Ελλάδα Τηλ.: fax.: sika@gr.sika.com Sarnafil TS /5
