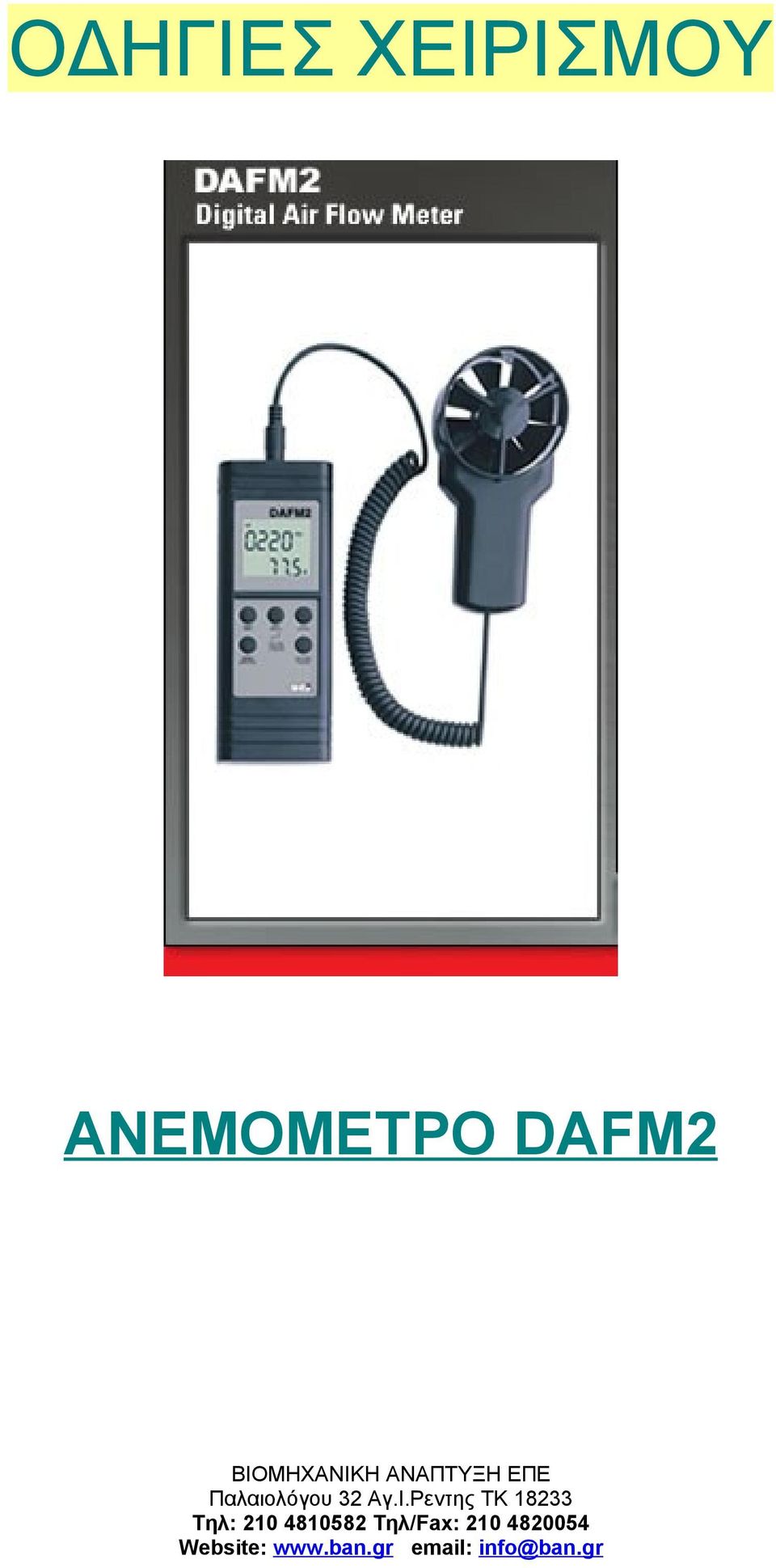

1 ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΥ ΑΝΕΜΟΜΕΤΡΟ DAFM2

2 ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΜΕΤΡΩΝ DAFM DAFM2 77, ON/OFF MODE HOLD RESET (SELECT) ADVANCE VEL(FPM) 4 FREE AREA 5 MIN/MAX FLOW(CFM) RECORD SINGLE POINT NEXT DIGIT MULTIPOINT AVERAGE Νούμερο Ενδείξεις Μετάφραση 1 On/Off Reset Άνοιγμα /Κλείσιμο /Επαναφορά 2 Mode (Select) Είδος Λειτουργίας 3 Hold Advance Πάγωμα Οθόνης 4 MIN/MAX/Record/Single Point Ελάχιστο /Μέγιστο /Καταγραφή ενός σημείου 5 Next Digit /Multi Point/Average Επόμενο Ψηφίο/ Μέσος όρος Μέτρησεων

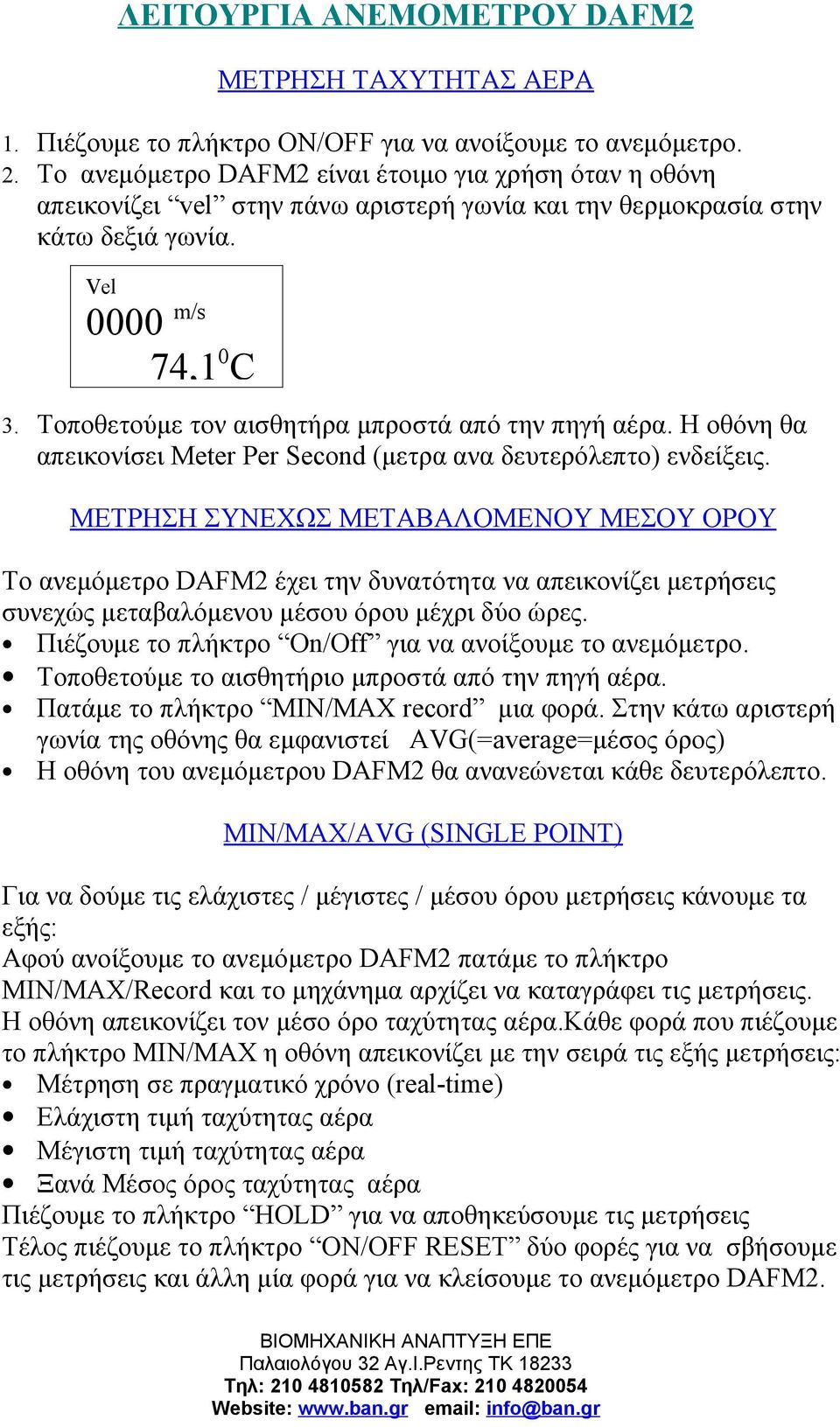

3 ΛΕΙΤΟΥΡΓΙΑ ΑΝEΜΟΜΕΤΡΟΥ DAFM2 ΜΕΤΡΗΣΗ ΤΑΧΥΤΗΤΑΣ ΑΕΡΑ 1. Πιέζουμε το πλήκτρο ON/OFF για να ανοίξουμε το ανεμόμετρο. 2. Το ανεμόμετρο DAFM2 είναι έτοιμο για χρήση όταν η οθόνη απεικονίζει vel στην πάνω αριστερή γωνία και την θερμοκρασία στην κάτω δεξιά γωνία. Vel 0000 m/s 74,1 0 C 3. Τοποθετούμε τον αισθητήρα μπροστά από την πηγή αέρα. Η οθόνη θα απεικονίσει Meter Per Second (μετρα ανα δευτερόλεπτο) ενδείξεις. ΜΕΤΡΗΣΗ ΣΥΝΕΧΩΣ ΜΕΤΑΒΑΛΟΜΕΝΟΥ ΜΕΣΟΥ ΟΡΟΥ Το ανεμόμετρο DAFM2 έχει την δυνατότητα να απεικονίζει μετρήσεις συνεχώς μεταβαλόμενου μέσου όρου μέχρι δύο ώρες. Πιέζουμε το πλήκτρο On/Off για να ανοίξουμε το ανεμόμετρο. Τοποθετούμε το αισθητήριο μπροστά από την πηγή αέρα. Πατάμε το πλήκτρο MIN/MAX record μια φορά. Στην κάτω αριστερή γωνία της οθόνης θα εμφανιστεί AVG(=average=μέσος όρος) Η οθόνη του ανεμόμετρου DAFM2 θα ανανεώνεται κάθε δευτερόλεπτο. MIN/MAX/AVG (SINGLE POINT) Για να δούμε τις ελάχιστες / μέγιστες / μέσου όρου μετρήσεις κάνουμε τα εξής: Αφού ανοίξουμε το ανεμόμετρο DAFM2 πατάμε το πλήκτρο MIN/MAX/Record και το μηχάνημα αρχίζει να καταγράφει τις μετρήσεις. Η οθόνη απεικονίζει τον μέσο όρο ταχύτητας αέρα.κάθε φορά που πιέζουμε το πλήκτρο MIN/MAX η οθόνη απεικονίζει με την σειρά τις εξής μετρήσεις: Μέτρηση σε πραγματικό χρόνο (real-time) Ελάχιστη τιμή ταχύτητας αέρα Μέγιστη τιμή ταχύτητας αέρα Ξανά Μέσος όρος ταχύτητας αέρα Πιέζουμε το πλήκτρο HOLD για να αποθηκεύσουμε τις μετρήσεις Τέλος πιέζουμε το πλήκτρο ON/OFF RESET δύο φορές για να σβήσουμε τις μετρήσεις και άλλη μία φορά για να κλείσουμε το ανεμόμετρο DAFM2.

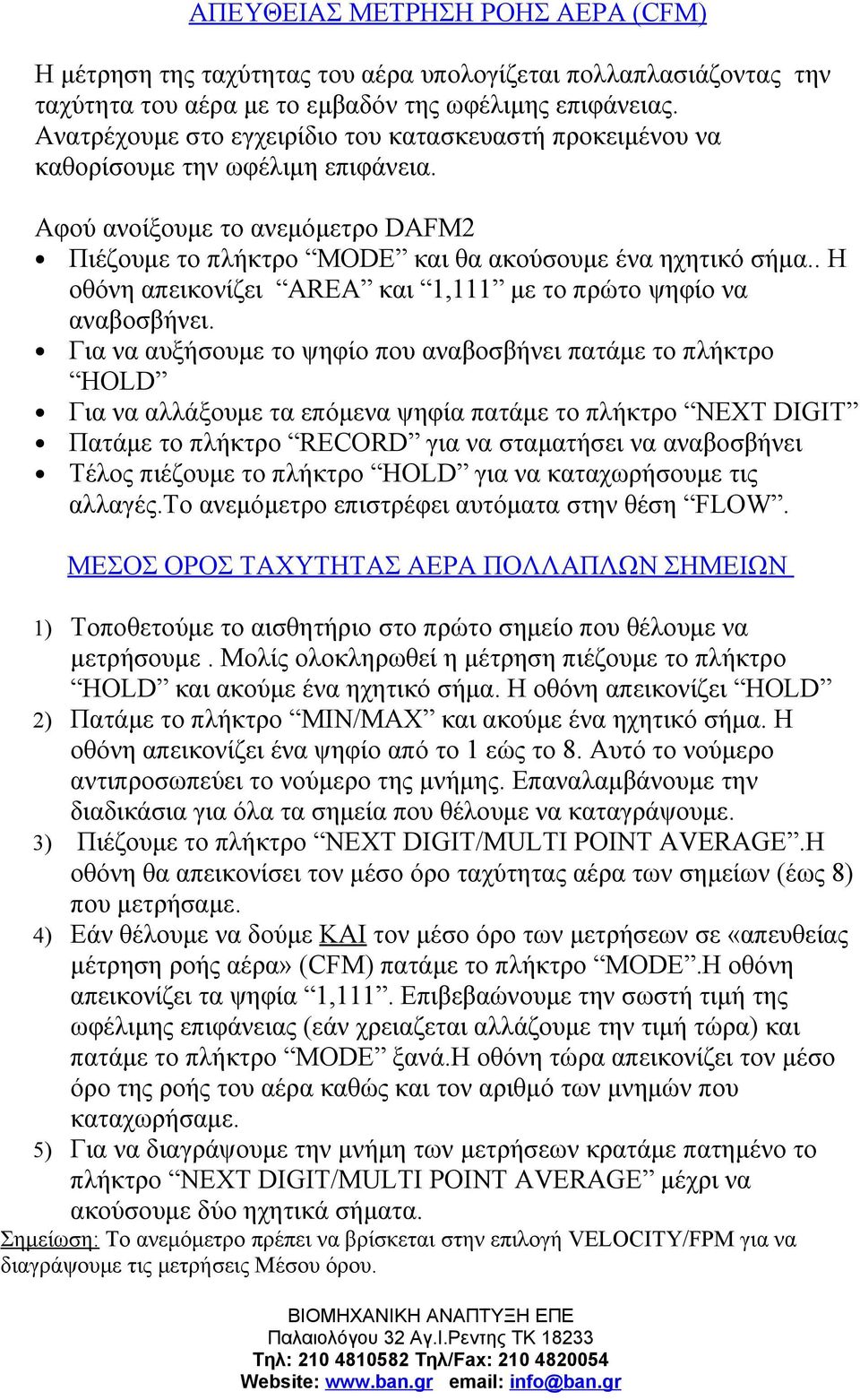

4 ΑΠΕΥΘΕΙΑΣ ΜΕΤΡΗΣΗ ΡΟΗΣ ΑΕΡΑ (CFM) Η μέτρηση της ταχύτητας του αέρα υπολογίζεται πολλαπλασιάζοντας την ταχύτητα του αέρα με το εμβαδόν της ωφέλιμης επιφάνειας. Ανατρέχουμε στο εγχειρίδιο του κατασκευαστή προκειμένου να καθορίσουμε την ωφέλιμη επιφάνεια. Αφού ανοίξουμε το ανεμόμετρο DAFM2 Πιέζουμε το πλήκτρο MODE και θα ακούσουμε ένα ηχητικό σήμα.. Η οθόνη απεικονίζει AREA και 1,111 με το πρώτο ψηφίο να αναβοσβήνει. Για να αυξήσουμε το ψηφίο που αναβοσβήνει πατάμε το πλήκτρο HOLD Για να αλλάξουμε τα επόμενα ψηφία πατάμε το πλήκτρο NEXT DIGIT Πατάμε το πλήκτρο RECORD για να σταματήσει να αναβοσβήνει Τέλος πιέζουμε το πλήκτρο HOLD για να καταχωρήσουμε τις αλλαγές.το ανεμόμετρο επιστρέφει αυτόματα στην θέση FLOW. ΜΕΣΟΣ ΟΡΟΣ ΤΑΧΥΤΗΤΑΣ ΑΕΡΑ ΠΟΛΛΑΠΛΩΝ ΣΗΜΕΙΩΝ 1) Τοποθετούμε το αισθητήριο στο πρώτο σημείο που θέλουμε να μετρήσουμε. Μολίς ολοκληρωθεί η μέτρηση πιέζουμε το πλήκτρο HOLD και ακούμε ένα ηχητικό σήμα. Η οθόνη απεικονίζει HOLD 2) Πατάμε το πλήκτρο MIN/MAX και ακούμε ένα ηχητικό σήμα. Η οθόνη απεικονίζει ένα ψηφίο από το 1 εώς το 8. Αυτό το νούμερο αντιπροσωπεύει το νούμερο της μνήμης. Επαναλαμβάνουμε την διαδικάσια για όλα τα σημεία που θέλουμε να καταγράψουμε. 3) Πιέζουμε το πλήκτρο NEXT DIGIT/MULTI POINT AVERAGE.Η οθόνη θα απεικονίσει τον μέσο όρο ταχύτητας αέρα των σημείων (έως 8) που μετρήσαμε. 4) Εάν θέλουμε να δούμε ΚΑΙ τον μέσο όρο των μετρήσεων σε «απευθείας μέτρηση ροής αέρα» (CFM) πατάμε το πλήκτρο MODE.Η οθόνη απεικονίζει τα ψηφία 1,111. Επιβεβαώνουμε την σωστή τιμή της ωφέλιμης επιφάνειας (εάν χρειαζεται αλλάζουμε την τιμή τώρα) και πατάμε το πλήκτρο MODE ξανά.η οθόνη τώρα απεικονίζει τον μέσο όρο της ροής του αέρα καθώς και τον αριθμό των μνημών που καταχωρήσαμε. 5) Για να διαγράψουμε την μνήμη των μετρήσεων κρατάμε πατημένο το πλήκτρο NEXT DIGIT/MULTI POINT AVERAGE μέχρι να ακούσουμε δύο ηχητικά σήματα. Σημείωση: Το ανεμόμετρο πρέπει να βρίσκεται στην επιλογή VELOCITY/FPM για να διαγράψουμε τις μετρήσεις Μέσου όρου.

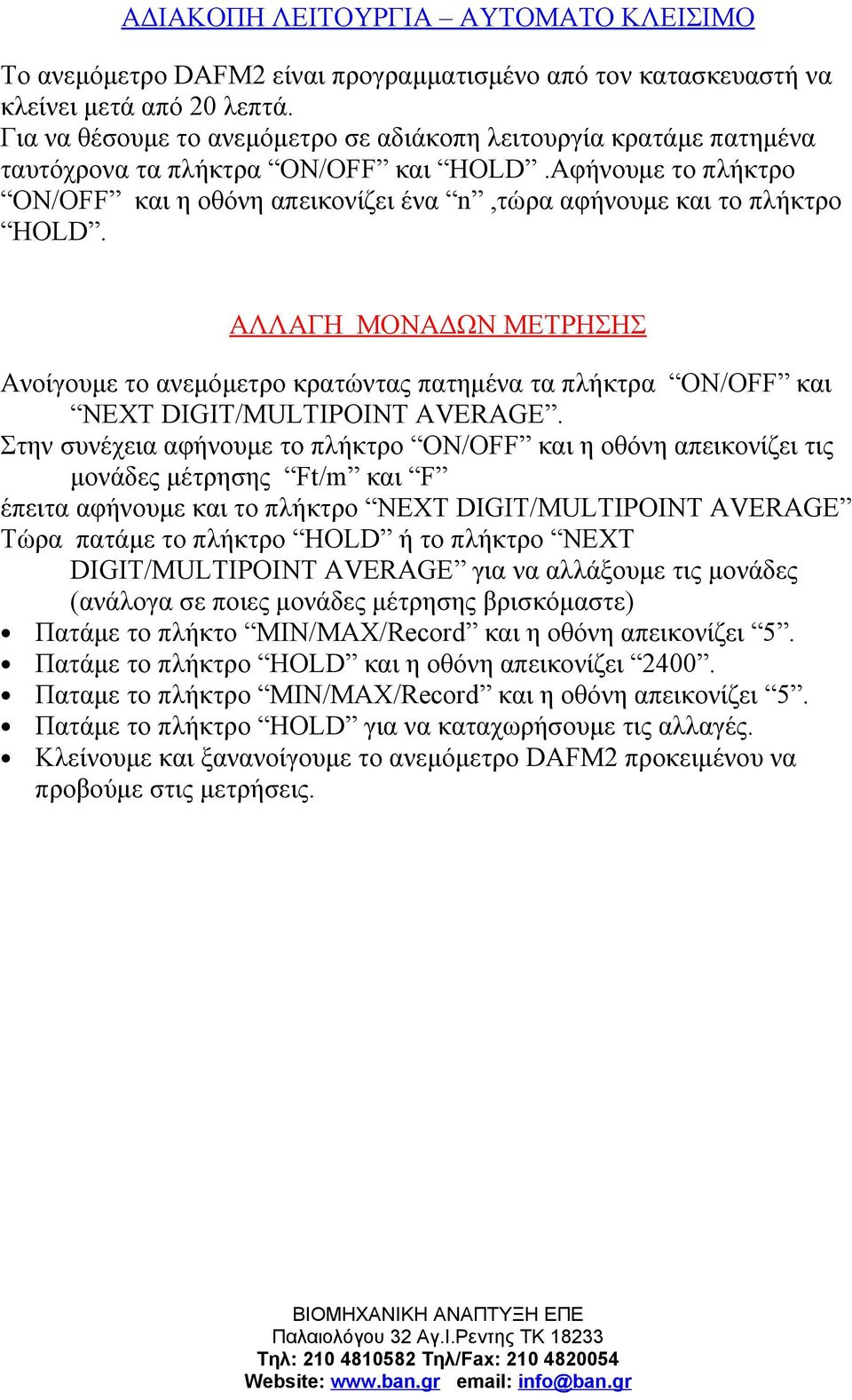

5 ΑΔΙΑΚΟΠΗ ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟΜΑΤΟ ΚΛΕΙΣΙΜΟ Το ανεμόμετρο DAFM2 είναι προγραμματισμένο από τον κατασκευαστή να κλείνει μετά από 20 λεπτά. Για να θέσουμε το ανεμόμετρο σε αδιάκοπη λειτουργία κρατάμε πατημένα ταυτόχρονα τα πλήκτρα ON/OFF και HOLD.Αφήνουμε το πλήκτρο ON/OFF και η οθόνη απεικονίζει ένα n,τώρα αφήνουμε και το πλήκτρο HOLD. ΑΛΛΑΓΗ ΜΟΝΑΔΩΝ ΜΕΤΡΗΣΗΣ Ανοίγουμε το ανεμόμετρο κρατώντας πατημένα τα πλήκτρα ON/OFF και NEXT DIGIT/MULTIPOINT AVERAGE. Στην συνέχεια αφήνουμε το πλήκτρο ON/OFF και η οθόνη απεικονίζει τις μονάδες μέτρησης Ft/m και F έπειτα αφήνουμε και το πλήκτρο NEXT DIGIT/MULTIPOINT AVERAGE Τώρα πατάμε το πλήκτρο HOLD ή το πλήκτρο NEXT DIGIT/MULTIPOINT AVERAGE για να αλλάξουμε τις μονάδες (ανάλογα σε ποιες μονάδες μέτρησης βρισκόμαστε) Πατάμε το πλήκτο MIN/MAX/Record και η οθόνη απεικονίζει 5. Πατάμε το πλήκτρο HOLD και η οθόνη απεικονίζει Παταμε το πλήκτρο MIN/MAX/Record και η οθόνη απεικονίζει 5. Πατάμε το πλήκτρο HOLD για να καταχωρήσουμε τις αλλαγές. Κλείνουμε και ξανανοίγουμε το ανεμόμετρο DAFM2 προκειμένου να προβούμε στις μετρήσεις.
