1 Λ Ο Γ Ι Σ Μ Ι Κ Ο Ε Ν Ε Ρ Γ Ε Ι Α Κ Η Σ Μ Ε Λ Ε Τ Η Σ Πρόγραμμα θερμομόνωσης Εγχειρίδιο Χρήσης Λογισμικό Ενεργειακής Μελέτης σύμφωνα με τον Κ.Εν.Α.Κ. (πιστοποιημένο με την έγκριση 217/ του ΕΥΕΠΕΝ)

2 Η φιλοσοφία του προγράμματος Η ανάγκη ενεργειακής εξοικονόμησης καθώς και αναβάθμισης των ελληνικών κατασκευών γίνεται ολοένα και πιο σημαντική. Η FIBRAN διαθέτει εμπειρία περισσότερο από 30 χρόνων στο χώρο τόσο των κατασκευών όσο και της μόνωσης. Τα τελευταία χρόνια η ενασχόληση της με την παραγωγή θερμομονωτικών υλικών ενίσχυσε την θέση της στην αγορά των κατασκευών. Η FIBRAN διαθέτει την τεχνογνωσία να παρέχει λύσεις για την σωστή προστασία των κτηρίων από το κρύο και τη ζέστη, τον ήχο και τη φωτιά. Παράλληλα, η FIBRAN είναι στο πλευρό του τεχνικού κόσμου με μια σειρά από ολοκληρωμένες κατασκευαστικές λύσεις. Σε αυτό το πλαίσιο η FIBRAN δημιούργησε και σας παρουσιάζει το λογισμικό Ενεργειακής Μελέτης «ENERGYNIUS». Το πρόγραμμα στηρίζεται στο λογισμικό ΤΕΕ Κ.ΕΝ.Α.Κ. και είναι πιστοποιημένο από την Ειδική Υπηρεσία Επιθεωρητών Ενέργειας (ΕΥΕΠΕΝ) με αριθμό έγκρισης 217/ Το energynius αποτελεί για την FIBRAN ένα ανοιχτό δίαυλο με τον τεχνικό κόσμο. Έχει εξοπλιστεί με την αιχμή της τεχνολογίας σε ότι αφορά τα εργαλεία που χρησιμοποιεί και διαθέτει ανοιχτή γραμμή επικοινωνίας για συζήτηση τόσο με το τμήμα υποστήριξης όσο και με τους υπόλοιπους χρήστες. Με την ελπίδα το Energynius να αποτελέσει ένα αναπόσπαστο εργαλείο στις μελέτες σας η FIBRAN είναι ανοιχτή σε κάθε πρόταση που θα μπορούσε να βελτιώσει το λογισμικό. Η τεχνική ομάδα της FIBRAN 2

3 Περιεχόμενα 1. Το Σύστημα Εφαρμογή Σχεδίασης Εφαρμογή ενεργειακής μελέτης Το μενού επιλογών 2.1 Είσοδος στην σχεδίαση Γενικά Στοιχεία Κτηρίου Κλιματολογικά Δεδομένα 2.3. Σχεδίαση κατόψεων Το πλέγμα Σχεδίαση χώρων Ιδιότητες των χώρων Το εργαλείο ορόφων 2.4 Σχεδίαση προσόψεων Προβολή προσόψεων Ιδιότητες των δομικών στοιχείων 2.5 Υπολογισμός θερμογεφυρών 2.6 Έλεγχος Θερμομονωτικής Επάρκειας 3.1 Γενικές πληροφορίες 3.2 Υπάρχον κτήριο Γενικά Στοιχεία Συμπαραγωγή Ηλεκτρισμού & Θερμότητας (ΣΗΘ) Φωτοβολταϊκά (ΦΒ) 3.3 ΘΕΡΜΑΙΝΟΜΕΝΗ ΖΩΝΗ (Ζώνη) Γενικά Κτηριακό κέλυφος Αδιαφανείς επιφάνειες Σε επαφή με το έδαφος Διαφανείς επιφάνειες Παθητικά ηλιακά συστήματα Διαχωριστικές επιφάνειες 3

4 4. Αντίγραφο Κτηρίου (σενάρια) 5. Εκτέλεση και αποτελέσματα μελέτης Αδιαφανείς επιφάνειες Διαφανείς επιφάνειες Συστήματα Θέρμανσης /Ψύξης /Κλιματισμού/Ύγρανσης/ΖΝΧ/Φωτισμού/ΑΠΕ Σύστημα θέρμανσης Σύστημα ψύξης Σύστημα ΖΝΧ Ηλιακός συλλέκτης Σύστημα ύγρανσης Κεντρική κλιματιστική μονάδα (ΚΚΜ) Σύστημα μηχανικού αερισμού / εξαερισμού Σύστημα φωτισμού 3.4 Μη θερμαινόμενοι χώροι / Ηλιακοί χώροι Αδιαφανείς επιφάνειες Σε επαφή με το έδαφος Διαφανείς επιφάνειες 5.1 Ενεργειακή κατάταξη 5.2 Απαιτήσεις, Κατανάλωση 5.3 Οικονομοτεχνική ανάλυση 5.4 Αρχείο XML 5.5 Μελέτη Ενεργειακής Απόδοσης 4

5 1. Το Σύστημα 1.1 Το μενού επιλογών Κατά την σύνδεση σας στο σύστημα, θα παρατηρήσετε το μενού επιλογών όπως αυτό που φαίνεται στην εικόνα 1-1. Εικόνα 1-1 Αν είναι αυτή η πρώτη φορά που εισέρχεστε στο πρόγραμμα ή αν θέλετε να δημιουργήσετε μία νέα μελέτη ξεκινάτε με την επιλογή Πρόγραμμα σχεδίασης. Αν έχετε δημιουργήσει μια μελέτη και έχετε τελειώσει με τη σχεδίαση τότε πρέπει να μεταβείτε στην «Εφαρμογή ενεργειακής μελέτης» για να πραγματοποιήσετε τον 3 ο έλεγχο που είναι ο υπολογισμός της συνολικής κατανάλωσης πρωτογενούς ενέργειας. Στην επιλογή Όλες οι μελέτες εμφανίζονται σε σχετικό πίνακα οι μελέτες που έχουν δημιουργηθεί από εσάς. Στον πίνακα περιλαμβάνονται οι στήλες Δημιουργήθηκε και Τελευταία Τροποποίηση που παρουσιάζουν την ημερομηνία δημιουργίας και τελευταίας τροποποίησης της μελέτης (Εικόνα 1-2). Εικόνα 1-2 Επίσης από την στήλη XML αποτελέσματα, πληροφορούμαστε για το αν η μελέτη μας έχει εκτελεσθεί ή όχι. Αν η μελέτη δεν έχει εκτελεσθεί θα δείτε το εικονίδιο, αν έχει εκτελεσθεί θα δείτε τα δύο εικονίδια, το πρώτο είναι για να κατεβάσετε το xml αρχείο, ενώ το δεύτερο είναι για να μεταβιβαστείτε στα αποτελέσματα της ενεργειακής μελέτης. Μπορείτε να αλλάξτε τον κωδικό εισόδου στο σύστημα από την επιλογή Αλλαγή Κωδικού. 5

6 2. Εφαρμογή Σχεδίασης Η σχεδίαση σας επιτρέπει να απεικονίσετε οπτικά το υπό εξέταση Κτήριο δημιουργώντας σχήματα τα οποία αναπαριστούν τα δομικά στοιχεία του κτηρίου σας. Για κάθε δομικό στοιχείο σας επιτρέπεται να επιλέξετε την κατασκευαστική λύση που επιθυμείτε, μέσα από ένα σύνολο προκαθορισμένων λύσεων ή να φτιάξετε την δική σας κατασκευαστική λύση. Ο υπολογισμός του συντελεστή θερμοπερατήτητας του κτηρίου (U) υπολογίζεται αυτόματα για κάθε δομικό στοιχείο αλλά και για όλο το κτήριο. Τα αναλυτικά βήματα στο κομμάτι της σχεδίασης περιγράφονται στις επόμενες παραγράφους. 2.1 Είσοδος στην σχεδίαση Για την είσοδο σας στο κομμάτι της σχεδίασης θα πρέπει να επιλέξετε από την κεντρική οθόνη την επιλογή «πρόγραμμα σχεδίασης». Κατά την είσοδό σας, η επιφάνεια εργασίας της εφαρμογής είναι κενή (δεν εμφανίζονται κάποιο πλέγμα, αλλά μόνο ένα γκρι φόντο). Για να δημιουργήσετε ένα νέο αρχείο θα πρέπει να πατήσετε στο εικονίδιο Αρχείο και μετά στην επιλογή Νέο. Για αρχεία στα οποία έχουν ήδη σχεδιαστεί κτήρια και έχουν αποθηκευτεί στο σύστημα, θα πρέπει να γίνει η ανάκτησή τους. Σε αυτή την περίπτωση θα πρέπει να ανοίξετε το αρχείο που παλαιότερα είχατε αποθηκεύσει. Για να τα ανοίξετε πατήστε στο εικονίδιο Αρχείο και μετά στην επιλογή Άνοιγμα. Κατά το άνοιγμα θα εμφανιστεί ένα νέο πλαίσιο (Εικόνα 2-1) το οποίο θα περιέχει όλα τα αρχεία που έχουν αποθηκευτεί στην εφαρμογή σχεδίασης. Για να ανοίξετε το αρχείο που επιθυμείτε κάντε διπλό κλικ πάνω σε αυτό, ή ένα κλικ και στην συνέχεια πατήστε στο κουμπί Άνοιγμα. Εικόνα 2-1 Ομοίως, κατά την αποθήκευση ενός αρχείου θα πρέπει να πατήσετε στο εικονίδιο 6

7 2.2 Γενικές Πληροφορίες Ταυτότητας Κτηρίου Γενικά Στοιχεία Κτηρίου Αφού δημιουργήσετε (ή όταν ανοίξετε) ένα αρχείο η εφαρμογή ξεκινά την πλήρη λειτουργία της. Το πρώτο παράθυρο που θα ανοίξει ονομάζεται Ταυτότητα Κτηρίου και σε αυτό καταχωρούνται βασικές πληροφορίες για το κτήριο, που θα χρησιμοποιηθούν είτε ως πληροφοριακές ιδιότητες του κτηρίου, είτε ως απαραίτητα στοιχεία για την σχεδίαση και τους περαιτέρω υπολογισμούς που θα πρέπει να πραγματοποιηθούν. Η ταυτότητα κτηρίου αποτελείται από 3 καρτέλες: Καρτέλα Στοιχεία Στην καρτέλα Στοιχεία καταχωρούνται οι ιδιότητες του υπό σχεδίαση κτηρίου. Οι περισσότερες είναι γενικές πληροφορίες και δεν επηρεάζουν την δομή του κτηρίου (π.χ Αριθμός Πρωτοκόλλου, ΚΑΕΚ, Ιδιοκτήτης κλπ). Ωστόσο, ιδιαίτερο ρόλο έχουν οι επιλογές Χρήση Κτηρίου όπου πρέπει να επιλέξετε μία από τις διαθέσιμες επιλογές και Κλιματικό Αρχείο μέσω τις οποίας υπολογίζεται η Κλιματική Ζώνη στην οποία ανήκει το κτήριο. Η Κλιματική Ζώνη είναι απαραίτητη, διότι μόνο έτσι μπορεί να εκτελεστεί ο έλεγχος θερμομονωτικής επάρκειας. Τα γενικά στοιχεία του κτηρίου θα που καταγραφούν στο σημείο αυτό θα μεταφερθούν στο κομμάτι της ενεργειακής μελέτης και δεν θα μπορούν να αλλαχθούν. Χρήση κτηρίου. Επιλέγεται η χρήση του κτηρίου, σύμφωνα με τις τελικές χρήσεις όπως ορίζονται στην ΤΟΤΕΕ /2010 ( 1.5. Κατηγορίες Κτηρίων. Πίνακας Ταξινόμηση των κτηρίων σύμφωνα με τη χρήση τους για τις ανάγκες της παρούσας τεχνικής οδηγίας). Σε περίπτωση που η πραγματική χρήση κτηρίου είναι διαφορετική από αυτές που ορίζονται στον K.Ev.A.K. (Κανονισμός Ενεργειακής Απόδοσης Κτηρίων), θα επιλεγεί η πλησιέστερη χρήση με κοινά λειτουργικά χαρακτηριστικά (ωράριο, εσωτερικές συνθήκες κ.α.). ΠΡΟΣΟΧΗ! Η χρήση κτηρίου καθορίζει τα αποτελέσματα του ΠΕΑ (Πιστοποιητικό Ενεργειακής Απόδοσης) και τις παραδοχές για το κτήριο αναφοράς. ΠΡΟΣΟΧΗ! Στην περίπτωση που η χρήση κτηρίου είναι «Κατοικία-Μονοκατοικία» ή «Κατοικία- Πολυκατοικία» τότε στο λογισμικό το σύστημα φωτισμού και η Κεντρική Κλιματιστική Μονάδα δεν είναι ενεργά, επειδή στο πιστοποιητικό δεν λαμβάνεται υπόψη ο φωτισμός και ο μηχανικός αερισμός σαν τελική χρήση (ΤΟΤΕΕ /2010 ). Τμήμα Κτηρίου. Δείκτης σε περίπτωση που η ενεργειακή επιθεώρηση αφορά τμήμα κτηρίου (π.χ. διαμέρισμα /γραφείο /ιατρείο), δηλαδή μία ξεχωριστή ιδιοκτησία εντός του κτηρίου. ΚΑΕΚ. Εμφανίζεται ο Κωδικός Αριθμός Εθνικού Κτηματολογίου, όπου υπάρχει. Όνομα Ιδιοκτήτη. Σε περίπτωση φυσικών προσώπων, εμφανίζεται το/τα ονοματεπώνυμο/α των σημερινών ιδιοκτητών. Σε περίπτωση νομικών προσώπων, εμφανίζεται η πλήρης επωνυμία της/των επιχείρησης/σεων ή οργανισμού/ών. Σε 7

8 περίπτωση συγκροτήματος κτηρίων με την ίδια επωνυμία και διεύθυνση εμφανίζεται το κτήριο για το οποίο θα εκδοθεί το ΠΕΑ. Ταχυδρομική Διεύθυνση. Εμφανίζεται η πλήρης ταχυδρομική διεύθυνση (περιοχή, οδός, αριθμός, και ταχυδρομικός κώδικας της περιοχής) του κτηρίου. Στοιχεία Επικοινωνίας Υπευθύνου. Εμφανίζεται η ιδιότητα του υπευθύνου του κτηρίου, με τον οποίο θα επικοινωνεί ο Ενεργειακός Επιθεωρητής για τη συλλογή των απαραίτητων πληροφοριών και στοιχείων: Ιδιοκτήτης / Διαχειριστής / Ενοικιαστής / Τεχνικός υπεύθυνος. Επίσης, εμφανίζονται τα στοιχεία του υπευθύνου, όπως ονοματεπώνυμο, τηλέφωνο/fax ή/και ηλεκτρονικό ταχυδρομείο. Οικοδομική άδεια. Εμφανίζονται όλα τα στοιχεία της οικοδομικής άδειας του κτηρίου: πολεοδομικό γραφείο, έτος και αριθμός. Η εφαρμογή υποστηρίζει επίσης την δυνατότητα μεταφόρτωσης (upload) XML αρχείου. Εάν διαθέτετε το XML αρχείο που έχει παραχθεί από το σύστημα του Υπουργείο Περιβάλλοντος και Κλιματικής Αλλαγής (ΤΕΕ Κ.ΕΝ.Α.Κ.) για την μελέτη που πραγματοποιείτε, τότε μπορείτε να το εισάγετε στην Εφαρμογή Σχεδίασης ώστε τα στοιχεία να συμπληρωθούν αυτόματα. Σε αυτή την περίπτωση, πατήστε το κουμπί Εισαγωγή και από το παράθυρο που θα ανοίξει επιλέξτε το XML αρχείο. Στην συνέχεια πατήστε στο κουμπί Άνοιγμα. Τα στοιχεία που έχουν καταχωρηθεί στο XML αρχείο θα διαβαστούν από την Εφαρμογή Σχεδίασης και θα συμπληρωθούν στην Ταυτότητα Κτηρίου. Σημείωση: Η Εφαρμογή δεν θα σας επιτρέψει να προχωρήσετε στην σχεδίαση αν προηγουμένως δεν συμπληρώσετε κατ ελάχιστο τα πεδία Χρήση Κτηρίου και Κλιματική Ζώνη. Καρτέλα Τοποθεσία Στην καρτέλα Τοποθεσία, καταχωρούμε τον προσανατολισμό του κτηρίου. Με την βοήθεια του ποντικιού, πατήστε στο βέλος του κτηρίου και κρατώντας το κουμπί του ποντικιού πατημένο περιστρέψτε το κτήριο στην γωνία που επιθυμείτε. Εναλλακτικά, πατήστε πάνω στο λεκτικό που αναγράφεται η τιμή της γωνίας (π.χ ω = 0). Θα εμφανιστεί ένα νέο πεδίο στο οποίο μπορείτε να καταχωρήσετε απ ευθείας τον προσανατολισμό του κτηρίου. (εικόνα 2-2) Εικόνα 2-2 8

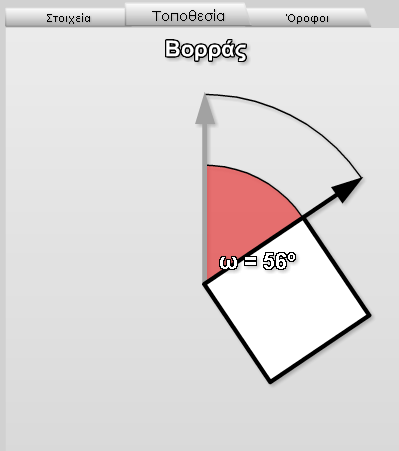

9 Καρτέλα Όροφοι Προσθήκη / Διαγραφή Ορόφων και Υπογείων Στην καρτέλα Όροφοι, σχεδιάζετε τον αριθμό των ορόφων του κτηρίου, καθώς επίσης καταχωρείτε το ύψος του κάθε ορόφου και κάθε πλάκας. Η δημιουργία των ορόφων γίνεται με την βοήθεια του ποντικιού σύροντας προς τα επάνω την μαύρη γραμμή για τους ορόφους και την κίτρινη γραμμή για τα υπόγεια. Ομοίως η δημιουργία υπογείων πραγματοποιείται τραβώντας προς τα επάνω, την πλάκα του ισογείου του κτηρίου σας. Για την μείωση του αριθμού των ορόφων ή του αριθμού των υπογείων θα πρέπει να κάνετε την αντίστοιχή κίνηση προς τα κάτω. Η εικόνα 2-3 υποδεικνύει τις 2 περιοχές που θα πρέπει να σύρετε προκειμένου να αυξομειώσετε τον αριθμό των ορόφων και των υπογείων αντίστοιχα. Εικόνα 2-3 Ύψος ορόφου και πάχος πλάκας Για κάθε όροφο ή υπόγειο που καταχωρείτε στην εφαρμογή θα πρέπει να δηλώνετε το ύψος του και το πάχος της πλάκας του. Οι τιμές καταχωρούνται σε μέτρα δίπλα από τον κάθε όροφο. Με τον όρο ύψος εννοείται ο καθαρός χώρος που βρίσκεται μέσα στον όροφο (όπου δηλαδή υπάρχει αέρας) και με τον όρο πλάκα εννοείται το πάχος του πατώματος. Επιπρόσθετα, για τον τελευταίο όροφο μόνο, θα πρέπει να καταχωρήσετε και το πάχος της οροφής του κτηρίου. Σημείωση: Το πάχος της οροφής παρακάμπτεται όταν επιλέξετε επικλινή στέγη χωρίς πλάκα. 9

10 Βάθος έδρασης Προκειμένου η εφαρμογή να υπολογίσει τον ισοδύναμο συντελεστή θερμοπερατότητας για κατακόρυφα στοιχεία που βρίσκονται σε επαφή με το έδαφος, θα πρέπει να γνωρίζει το βάθος έδρασης του κτηρίου. Σε ισόπεδο έδαφος όλες οι πλευρές του κτηρίου θα έχουν το ίδιο βάθος και αυτό θα είναι ίσο με το συνολικό ύψος όλων των υπογείων. Αν όμως το κτήριο βρίσκεται σε ανισόπεδο έδαφος, σε αυτή την περίπτωση θα πρέπει να καταχωρήσετε το βάθος στο οποίο εκτείνεται η κάθε πλευρά του κτηρίου. Σημείωση: Αν υποθέσουμε πως η βορεινή όψη του κτηρίου εκτείνεται σε βάθος 3 μέτρων και η νότια σε βάθος 6 μέτρων, τότε πιθανότατα η ανατολική και δυτική όψη εκτείνονται σε βάθος 4.5 μέτρων (κατά μέσο όρο). Προσθήκη Στέγης και Πυλωτής Οι επιλογές Στέγη και Πυλωτή ενημερώνουν την Εφαρμογή Σχεδίασης πως ο τελευταίος όροφος και το ισόγειο θα αποτελούν επικλινή στέγη και πυλωτή αντίστοιχα. Εάν ενεργοποιήσετε κάποια από τις δύο επιλογές τότε η Εφαρμογή θα μπορέσει να προτείνει τις πιο έγκυρες διατομές στους κατάλληλους χώρους. Για παράδειγμα σε ένα δάπεδο που βρίσκεται πάνω από πυλωτή, η Εφαρμογή θα προτείνει ως κατασκευαστική λύση την Δάπεδο Πιλοτής (PF) και όχι την Ενδιάμεσο Δάπεδο (IF). Αφού συμπληρώσετε τα απαραίτητα στοιχεία πατήστε στο κουμπί Αποδοχή για να προχωρήσετε. 10

11 2.2.2 Κλιματολογικά Δεδομένα Στο συγκεκριμένο στάδιο εισαγωγής στοιχείων προσδιορίζονται τα κλιματολογικά δεδομένα που χρησιμοποιούνται στους υπολογισμούς, ανάλογα με την περιοχή που βρίσκεται το κτήριο. Κλιματικό αρχείο. Καθορίζεται το κλιματικό αρχείο που χρησιμοποιείται στους υπολογισμούς. Ο χρήστης πρέπει να επιλέξει ένα από τα κλιματικά αρχεία που εμφανίζονται στον κατάλογο, ώστε να είναι το πιο κοντινό (όσον αφορά στις κλιματολογικές συνθήκες) στην περιοχή που βρίσκεται το προς επιθεώρηση κτήριο. Το κλιματικό αρχείο περιλαμβάνει τα δεδομένα που χρειάζονται για τους υπολογισμούς της ενεργειακής απόδοσης του κτηρίου (μέση μηνιαία εξωτερική θερμοκρασία, μέση μηνιαία ειδική υγρασία, μέση μηνιαία ολική ηλιακή ακτινοβολία στο οριζόντιο και σε κεκλιμένα επίπεδα, περίοδο θέρμανσης/ψύξης). Για τις περιοχές που δεν υπήρχαν διαθέσιμα στοιχεία για την μέση μηνιαία ολική ηλιακή ακτινοβολία από την ΤΟΤΕΕ /2010, χρησιμοποιήθηκαν τα αντίστοιχα δεδομένα από τις πλησιέστερες περιοχές με παρόμοιες μορφολογικές συνθήκες, όπως δίνονται αναλυτικά στον πίνακα: Υψόμετρο πάνω από 500m. Καθορίζεται το υψόμετρο που βρίσκεται το κτήριο, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου στην περίπτωση που το κτήριο βρίσκεται σε υψόμετρο πάνω από 500m. Εάν το κτήριο βρίσκεται σε περιοχή με υψόμετρο άνω των 500 μέτρων, τότε για τους υπολογισμούς εντάσσεται στην επόμενη ψυχρότερη κλιματική ζώνη από εκείνη στην οποία βρίσκεται. Ζώνη. Εμφανίζεται η κλιματική ζώνη που βρίσκεται το κτήριο (Ζώνη Α, Ζώνη Β, Ζώνη Γ και Ζώνη Δ) ανάλογα με το κλιματικό αρχείο που έχει επιλέξει ο χρήστης. Πλήρης περιγραφή περιλαμβάνεται στην ΤΟΤΕΕ /2010, στην ενότητα (Πίνακας 1β Κλιματολογικά ) και σχετικά με το περιεχόμενο των κλιματικών δεδομένων στην ΤΟΤΕΕ /

12 2.3. Σχεδίαση κατόψεων Αφού ολοκληρωθεί η εισαγωγή των απαραίτητων στοιχείων στην Ταυτότητα Κτηρίου, το επόμενο βήμα είναι να δημιουργήσετε την γεωμετρία του κτηρίου. Αυτή ξεκινά πάντα με την δημιουργία των κατόψεων του κτηρίου, όπου θα πρέπει για κάθε όροφο του κτηρίου σας να σχεδιάσετε τους χώρους και να δηλώσετε τα δομικά στοιχεία από τα οποία θα αποτελούνται, ώστε ο θερμομονωτικός έλεγχος να είναι εφικτός Το πλέγμα Κάθε φορά που σχεδιάζετε ένα νέο κτήριο θα πρέπει να λάβετε υπόψη σας τις διαστάσεις του. Η εφαρμογή σχεδίασης μπορεί να σχεδιάσει κτήρια με μέγιστο μήκος και πλάτος τα 100 μέτρα. Λάβετε ωστόσο υπόψη σας πως όσο πιο μεγάλος είναι ο χώρος, τόσο περισσότερος θα είναι ο χρόνος υπολογισμού της θερμομονωτικής επάρκειας του κτηρίου. Η Εφαρμογή Σχεδίασης προσφέρει τρεις Αναλογίες Σχημάτων. Το Μικρό, το Μεσαίο και το Μεγάλο. Ανάλογα με το κτήριο που πρόκειται να σχεδιάσετε, επιλέγετε την κατάλληλη αναλογία. Επιλέγοντας Μικρό ή Μεσαίο μέγεθος, έχετε μεγαλύτερη ευελιξία κατά την σχεδίαση (π.χ. μπορείτε ευκολότερα να δημιουργήσετε μικρά σχήματα), αντίθετα, το Μεγάλο μέγεθος σας επιτρέπει να σχεδιάσετε μεγαλύτερα κτήρια. Σημείωση: Για ένα τυπικό κτήριο, το Μικρό ή Μεσαίο μέγεθος είναι συνήθως η βέλτιστη επιλογή. Στην εικόνα 2-4 βλέπετε τις διαφορές στο μέγεθος του ίδιου σχήματος όταν αυτό απεικονίζεται σε Μικρό, Μεσαίο ή Μεγάλο μέγεθος αντίστοιχα. Εικόνα 2-4 Σημείωση: Η Αναλογία Σχήματος καλό είναι να επιλέγεται την πρώτη φορά που θα δημιουργηθεί το αρχείο. Αν αλλάξετε την αναλογία ενώ έχετε δημιουργήσει σχήματα, αυτά θα πάρουν τις νέες διαστάσεις. Αν για παράδειγμα δημιουργήσετε έναν χώρο 10 x 10, σε Μικρή αναλογία σχήματος και στην συνέχεια αλλάξετε από Μικρή, σε Μεσαία ο χώρος αυτόματα θα μετατραπεί σε 12.5 x

13 2.3.2 Σχεδίαση χώρων Για να σχεδιάσετε έναν χώρο, θα πρέπει πρώτα από το παράθυρο Εργαλεία να πατήσετε στο κουμπί Σχεδίαση Χώρου. (Εικόνα 2-5) Εικόνα 2-5 Στην συνέχεια πατήστε πάνω στον χώρο εργασίας και σύρετε με το ποντίκι για να δημιουργήσετε έναν χώρο. Για να επεξεργαστείτε περαιτέρω τον χώρο που μόλις δημιουργήσατε θα πρέπει πρώτα να τον επιλέξετε Για να επιλέξετε ένα χώρο, θα πρέπει να πατήσετε πάνω του, αφού προηγουμένως ενεργοποιήσετε το εργαλείο Επιλογή στο παράθυρο των εργαλείων. (Εικόνα 2-5). Αν θέλετε να μετακινήσετε ένα χώρο απλά επιλέξτε τον και σύρετέ τον με το ποντίκι σας. Για να αλλάξετε τις διαστάσεις ενός χώρου, επιλέξτε τον και στην συνέχεια παρατηρήστε τα μαύρα στίγματα περιμετρικά του χώρου (Εικόνα 2-6). Πατήστε επάνω τους και σύρετέ τα με το ποντίκι σας, προκειμένου να τα αλλάξετε το μέγεθος του χώρου. Εναλλακτικά μπορείτε να αλλάξετε διαστάσεις από το παράθυρο ιδιότητες αλλάζοντας τα στοιχεία X και Υ ( σε m). Εικόνα 2-6 Καθώς σχεδιάζετε πιθανόν να χρειαστείτε δύο ή περισσότεροι χώροι να είναι εφαπτόμενοι σε μία ή περισσότερες πλευρές τους. Η Εφαρμογή Σχεδίασης σας βοηθά να ενώσετε δύο χώρους καθώς όταν μετακινείτε τον ένα χώρο κοντά στον άλλο, ο μετακινούμενος χώρος θα μαγνητιστεί από τον κοντινό του με σκοπό να γίνουν εφαπτόμενες οι πλευρές τους. 13

14 Αυτό θα το αντιληφθείτε από τις γκρι οριζόντιες ή κάθετες γραμμές που θα δημιουργηθούν κατά την ένωση των χώρων. (Εικόνα 2-7α) Επίσης μπορεί να σχεδιάσετε χώρους των οποίων κάποια πλευρά πρέπει να είναι στην ίδια ευθεία με πλευρά άλλου χώρου. Ομοίως σε αυτή την περίπτωση, εμφανίζονται γκρι οριζόντιες ή κάθετες γραμμές που υποδεικνύουν εάν οι πλευρές είναι συνευθειακές. (Εικόνα 2-7β) Εικόνα 2-7α Εικόνα 2-7β Σημείωση: Είναι πολύ σημαντικό όταν σχεδιάζετε σχήματα που εφάπτονται να συμβουλεύεστε τις οριζόντιες και κάθετες γραμμές της εφαρμογής. Η τοποθέτηση με το μάτι δύο χώρων μπορεί να δίνει την αίσθηση ότι είναι εφαπτόμενοι ή συνευθειακοί αλλά μπορεί στην πραγματικότητα να διαφέρουν κατ ελάχιστο μεταξύ τους. Σημείωση: Όταν σχεδιάζετε θα πρέπει να λαμβάνετε υπόψιν σας και τους υποκείμενους ή υπερκείμενους χώρους. Για παράδειγμα αν στο 1ο όροφο ενός κτηρίου έχετε ένα σαλόνι που στο 2ο όροφο το μισό είναι σαλόνι και το μισό είναι μπαλκόνι (περίπτωση ρετιρέ) τότε θα πρέπει το χώρο στο 1ο όροφο να το χωρίσετε ανάλογα με τις διαστάσεις του υπερκείμενου ορόφου. Ο λόγος είναι πως ενώ στο δάπεδο του υπερκείμενου σαλονιού δεν απαιτείται θερμομόνωση, στο δάπεδο του μπαλκονιού απαιτείται. Το πρόγραμμα δεν σας επιτρέπει να δηλώσετε θερμομόνωση για ένα τμήμα του δαπέδου, συνεπώς πρέπει να το έχετε χωρίσει από την αρχή. Τέλος, αν θέλετε να διαγράψετε έναν χώρο, απλά επιλέξτε τον και στην συνέχεια πατήστε στο εικονίδιο Δομικά Στοιχεία. 14

15 2.3.3 Ιδιότητες των χώρων Οι χώροι που δημιουργούνται από τα σχήματα που σχεδιάζετε έχουν την δυνατότητα παραμετροποίησης κατά τα πρότυπα του Κ.Εν.Α.κ και των κατασκευαστικών λύσεων που προσφέρει η FIBRAN. Κάθε χώρος πρέπει να ανήκει σε μία κατηγορία. Κάθε κατηγορία αναπαρίσταται με διαφορετικό χρώμα στην σχεδίαση ώστε να είναι άμεσα αντιληπτή η διαφορά ανάμεσα στους χώρους. Συνολικά υπάρχουν πέντε κατηγορίες χώρων: Θερμαινόμενος Χώρος (ΘΧ) (εμφάνιση με κόκκινο χρώμα) Μη Θερμαινόμενος Χώρος (ΜΘΧ) (εμφάνιση με μπλε χρώμα) Μπαλκόνι (εμφάνιση με ανοικτό γκρι χρώμα) Επικλινής Στέγη (εμφάνιση με πορτοκαλί χρώμα) Εφαπτόμενο Κτήριο (εμφάνιση με σκούρο γκρί χρώμα) Όταν επιλέγετε ένα χώρο, η εφαρμογή διαμορφώνει το παράθυρο Ιδιότητες με τα κατάλληλα πεδία, ανάλογα με την κατηγορία στην οποία ανήκει. Κάποια πεδία είναι κοινά για όλους τους χώρους και κάποια άλλα εμφανίζονται μόνο σε συγκεκριμένες κατηγορίες χώρων. Στην εικόνα 2-8 παρουσιάζεται το παράθυρο Ιδιότητες όπως θα το βλέπατε αν επιλέγατε έναν Θερμαινόμενο Χώρο ή Μη Θερμαινόμενο Χώρο (α), μία Επικλινή Στέγη (β), ή ένα Εφαπτόμενο Κτήριο ή Μπαλκόνι (γ). Εικόνα 2-8 α - β - γ 15

16 Κοινός παρονομαστής για όλες τις κατηγορίες χώρων είναι τα εξής πεδία: Όνομα χώρου. Κάθε χώρος έχει ένα όνομα. Αυτό μπορείτε να το αλλάξετε πληκτρολογώντας στο αντίστοιχο πεδίο. Το όνομα του χώρου απαντάται επίσης και στο κομμάτι της μελέτης ενεργειακής απόδοσης στο πίνακα των αδιαφανών στοιχείων στο κέλυφος στην στήλη περιγραφή. (Εικόνα 2-9), Συνεπώς αν επιθυμούμε να εμφανίζεται κάποια ιδιαίτερη ονομασία μπορούμε να αλλάξουμε το όνομα του χώρου και αυτό θα μεταφερθεί αυτόματα και στην μελέτη. Εικόνα 2-9 Πεδία τοποθέτησης του χώρου στο πλέγμα. Κάθε χώρος που τοποθετείται στο πλέγμα έχει συγκεκριμένη θέση. Σε ένα οριζόντιο σύστημα αξόνων, η θέση περιγράφεται από δυο αριθμούς: τις συντεταγμένες Χ & Υ. Τα πεδία Χ & Υ δείχνουν την θέση της επάνω αριστερά γωνίας του χώρου στο πλέγμα. Τα πεδία εκφράζονται τόσο σε εικονοστοιχεία (pixels) όσο και σε μέτρα. Πεδία μεγέθους του χώρου: Σε μία κάτοψη, οι διαστάσεις κάθε χώρου αποτελούνται από ένα πλάτος (width) και ένα μήκος (height). Εισάγοντας μια νέα τιμή για το πλάτος και το μήκος (εκφρασμένη σε μέτρα), αλλάζετε το μέγεθος του χώρου. Είδος: Σε μια κάτοψη κάθε χώρος ανήκει σε μια από τις κατηγορίες που προαναφέρθηκαν. Πατώντας στην επιλογή Είδος εμφανίζεται μια λίστα με όλες τις διαθέσιμες κατηγορίες. Αν επιλέξετε μια κατηγορία διαφορετική από την τρέχουσα, ο επιλεγμένος χώρος θα μετατραπεί στην κατηγορία που έχει επιλεχθεί. Για τους Θερμαινόμενους Χώρους και τους Μη Θερμαινόμενους Χώρους πέραν των παραπάνω θα εμφανιστούν τα επόμενα πεδία: Τύπος δαπέδου: Σε κάθε χώρο που δημιουργείτε, ανατίθεται αυτόματα ένας τύπος δαπέδου. Ο τύπος αυτός αποτελεί μια κατασκευαστική λύση της FIBRAN, για τον συγκεκριμένο χώρο. Αν για παράδειγμα το δάπεδο του ορόφου βρίσκεται σε επαφή με έδαφος, θα προταθεί από την εφαρμογή κατασκευαστική λύση για δάπεδο σε επαφή με έδαφος. Ομοίως, αν ο χώρος αποτελεί δάπεδο διαχωριστικής επιφάνειας ανάμεσα σε 16

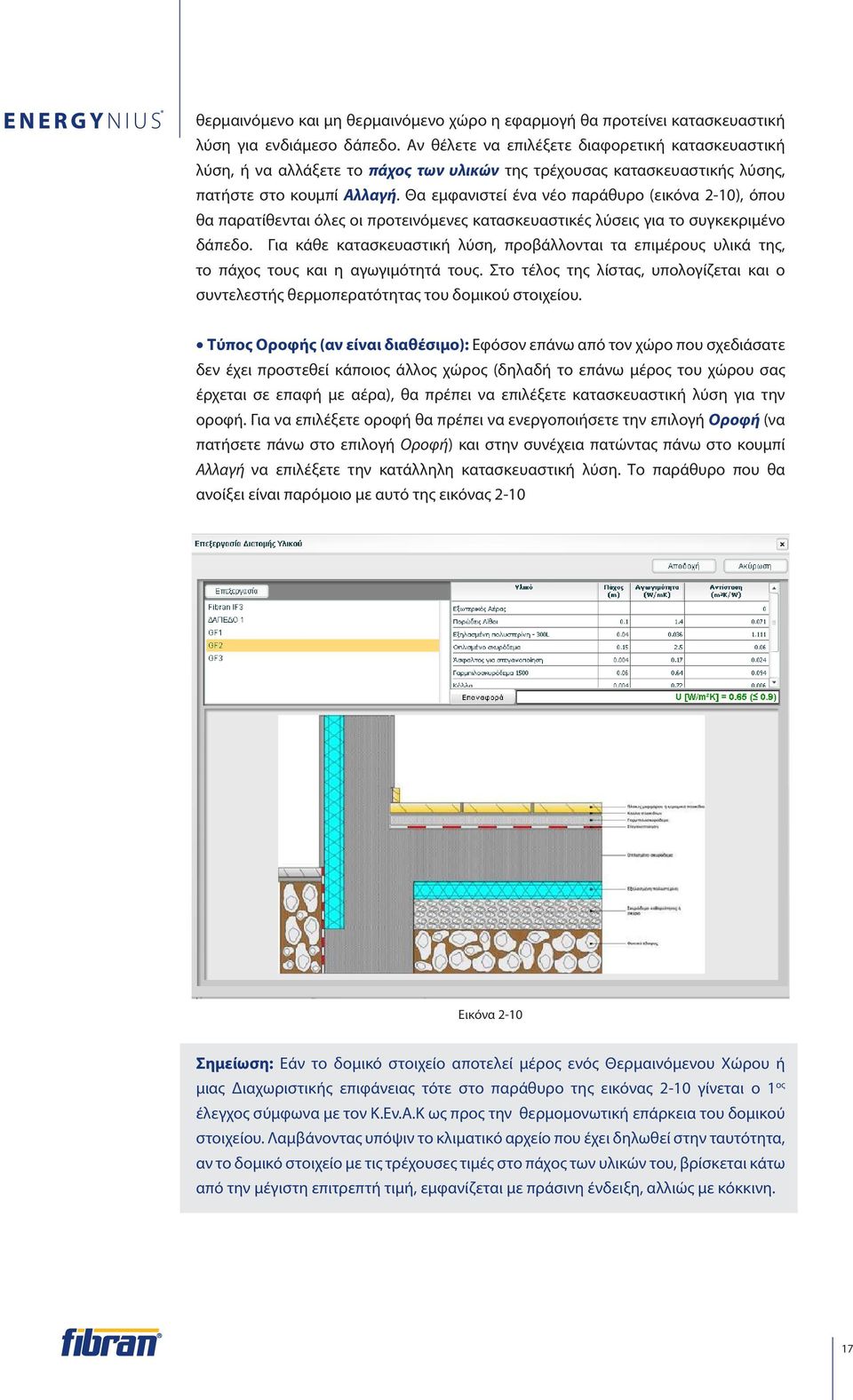

17 θερμαινόμενο και μη θερμαινόμενο χώρο η εφαρμογή θα προτείνει κατασκευαστική λύση για ενδιάμεσο δάπεδο. Αν θέλετε να επιλέξετε διαφορετική κατασκευαστική λύση, ή να αλλάξετε το πάχος των υλικών της τρέχουσας κατασκευαστικής λύσης, πατήστε στο κουμπί Αλλαγή. Θα εμφανιστεί ένα νέο παράθυρο (εικόνα 2-10), όπου θα παρατίθενται όλες οι προτεινόμενες κατασκευαστικές λύσεις για το συγκεκριμένο δάπεδο. Για κάθε κατασκευαστική λύση, προβάλλονται τα επιμέρους υλικά της, το πάχος τους και η αγωγιμότητά τους. Στο τέλος της λίστας, υπολογίζεται και ο συντελεστής θερμοπερατότητας του δομικού στοιχείου. Τύπος Οροφής (αν είναι διαθέσιμο): Εφόσον επάνω από τον χώρο που σχεδιάσατε δεν έχει προστεθεί κάποιος άλλος χώρος (δηλαδή το επάνω μέρος του χώρου σας έρχεται σε επαφή με αέρα), θα πρέπει να επιλέξετε κατασκευαστική λύση για την οροφή. Για να επιλέξετε οροφή θα πρέπει να ενεργοποιήσετε την επιλογή Οροφή (να πατήσετε πάνω στο επιλογή Οροφή) και στην συνέχεια πατώντας πάνω στο κουμπί Αλλαγή να επιλέξετε την κατάλληλη κατασκευαστική λύση. Το παράθυρο που θα ανοίξει είναι παρόμοιο με αυτό της εικόνας 2-10 Εικόνα 2-10 Σημείωση: Εάν το δομικό στοιχείο αποτελεί μέρος ενός Θερμαινόμενου Χώρου ή μιας Διαχωριστικής επιφάνειας τότε στο παράθυρο της εικόνας 2-10 γίνεται ο 1 ος έλεγχος σύμφωνα με τον Κ.Εν.Α.Κ ως προς την θερμομονωτική επάρκεια του δομικού στοιχείου. Λαμβάνοντας υπόψιν το κλιματικό αρχείο που έχει δηλωθεί στην ταυτότητα, αν το δομικό στοιχείο με τις τρέχουσες τιμές στο πάχος των υλικών του, βρίσκεται κάτω από την μέγιστη επιτρεπτή τιμή, εμφανίζεται με πράσινη ένδειξη, αλλιώς με κόκκινη. 17

18 Θερμική Ζώνη (μόνο για τους ΘΧ): Κάθε θερμαινόμενος χώρος ανήκει σε μια θερμική ζώνη. Η εφαρμογή σας δίνει την δυνατότητα να ξεχωρίσετε τις θερμικές ζώνες, αναθέτοντας σε κάθε μία έναν αριθμό. Συνεπώς, αν ένα κτήριο αποτελείται από π.χ. δύο θερμικές ζώνες τότε οι ΘΧ που ανήκουν στην πρώτη θερμική ζώνη θα έχουν την τιμή 1 ενώ οι ΘΧ που ανήκουν στην δεύτερη θερμική ζώνη θα έχουν την τιμή 2. Στην εικόνα 2-11 βλέπετε τρεις χώρους στους οποίους οι 2 ανήκουν σε μία θερμική ζώνη και ο τρίτος ανήκει σε διαφορετική. Οι θερμικές ζώνες που έχουν επιλεγεί θα μεταφερθούν αυτόματα στο μέρος της ενεργειακής μελέτης και τα αποτελέσματα θα δοθούν ξεχωριστά για κάθε θερμική ζώνη. Εικόνα 2-11 Επίσης, για τις επικλινείς στέγες ζητούνται τα ακόλουθα: Τύπος στέγης: Η επιλογή του τύπου της στέγης γίνεται με τον ίδιο τρόπο που επιλέγεται ο τύπος του δαπέδου ή η οροφή ενός χώρου. Πατήστε στο κουμπί Αλλαγή για να επιλέξετε τον τύπο της στέγης. Το παράθυρο που θα ανοίξει είναι όμοιο με αυτό της Εικόνας Ύψος στέγης: Το ύψος της στέγης (εκφρασμένο σε μέτρα) είναι η απόσταση του υψηλότερου σημείου της στέγης από την οροφή του κτηρίου. Σημεία ελέγχου στέγης: Κάθε φορά που επιλέγετε έναν χώρο εμφανίζεται ένα σύνολο από μαύρα στίγματα που ουσιαστικά σας δίνουν την δυνατότητα να αλλάξετε το μέγεθος του χώρου σας. Ωστόσο, στην επικλινή στέγη εμφανίζονται δύο ακόμη, λευκά στίγματα που τοποθετούνται στα άκρα της κορυφής της στέγης. Τα εν λόγω σημεία προσδιορίζουν την κλίση της στέγης καθώς και τον όγκο της. Στην εικόνα 2.12 βλέπετε τα σημεία ελέγχου σε επιλεγμένη στέγη. Περιστροφή στέγης: Εξ ορισμού μια στέγη εκτείνεται κατά τον άξονα x. Είναι δηλαδή τοποθετημένη οριζόντια. Πατώντας στην επιλογή Περιστροφή η στέγη περιστρέφεται κατά 90 μοίρες, αποκτά δηλαδή κάθετη τοποθέτηση. Στην εικόνα 2-12 φαίνεται η διαφορά ανάμεσα σε μια οριζόντια και σε μία κάθετα τοποθετημένη στέγη. Εικόνα

19 2.3.4 Το εργαλείο ορόφων Αφού ολοκληρώσετε την σχεδίαση στον πρώτο σας όροφο, μπορείτε να συνεχίσετε στον επόμενο. Για να προσθέσετε έναν όροφο, πατήστε στο κουμπί Όροφοι (εικόνα 2-13). Θα προστεθεί ένας ακόμη όροφος που θα περιέχει τους ίδιους χώρους, με τις ίδιες ιδιότητες και ίδιες θέσεις με τον προηγούμενο. Εικόνα 2-13 Για να προβάλλετε τους χώρους κάποιου ορόφου πατήστε στο κουμπί που αντιστοιχεί στον όροφο από το παράθυρο Όροφοι. (π.χ. αν θέλετε να προβάλλετε τους χώρους του 2ου ορόφου, πατήστε πάνω στο κουμπί με αριθμό 2). Αν θέλετε να διαγράψετε κάποιο όροφο πατήστε στο εικονίδιο Κάθε όροφος στο παράθυρο Όροφοι συνοδεύεται με το εικονίδιο Σημείωση: Ο αριθμός των ορόφων που μπορείτε να προσθέσετε δεν μπορεί να υπερβαίνει τον αριθμό που δηλώσατε στην Ταυτότητα Κτηρίου. 19

20 2.4 Σχεδίαση προσόψεων Αφού ολοκληρώσετε την σχεδίαση των κατόψεων για όλους τους ορόφους του κτιρίου, μπορείτε να συνεχίσετε σχεδιάζοντας τις προσόψεις. Η σχεδίαση των προσόψεων περιλαμβάνει την λογική της τοποθέτησης δομικών στοιχείων (σκυρόδεμα, ανοίγματα, κλπ) και της τοποθέτησης των θερμογεφυρών Προβολή προσόψεων Από την κάτοψη ενός κτηρίου πατήστε στην επιλογή Πρόσοψη του παραθύρου Εργαλεία της εικόνας 2-5. Γύρω από το κτήριο θα σχεδιαστούν πράσινες ακμές που φωτίζουν τις όψεις. Πατώντας με το ποντίκι σε κάποια από τις ακμές θα προβάλετε την όψη του κτηρίου από το σημείο που επιλέξατε. Σημείωση: Η προβολή όψης η οποία είναι συνευθειακή με κάποια άλλη όψη συνεπάγεται την εμφάνιση και των 2 όψεων του κτιρίου. Για παράδειγμα για το κτήριο της εικόνας 2-14, τα δυο ακριανά τμήματα του κτηρίου είναι συνευθειακά ως προς τον άξονα x. Συνεπώς, προβολή της βόριας όψης του αριστερού τμήματος θα έχει ως αποτέλεσμα και την προβολή της όψης του δεξιού τμήματος (εικόνα 2-15). Εικόνα 2-14 Εικόνα

21 Εναλλακτικός τρόπος προβολής και περιήγησης στις προσόψεις είναι το κουμπί Προσόψεις που εμφανίζεται επάνω και δεξιά στην Εφαρμογή Σχεδίασης. Σε αυτό εμφανίζονται για κάθε όροφο ένα απλοποιημένο σχέδιο της κάτοψης, που περιλαμβάνει μόνο τις όψεις του ορόφου. Εφόσον πατήσετε σε κάποια από τις ακμές της κάτοψης, προβάλλεται η αντίστοιχη όψη. Η εικόνα 2-16 παρουσιάζει την εναλλακτική πλοήγηση στις προσόψεις. Εικόνα 2-16 Σημείωση: Ακόμη κι αν δεν έχετε να προσθέσετε κάποιο δομικό στοιχείο σε μία όψη, θα πρέπει οπωσδήποτε να την ανοίξετε μία τουλάχιστον φορά. Αυτό συμβαίνει εξ αιτίας του τρόπου με τον οποίο λειτουργεί η εφαρμογή. Αν μία όψη δεν ανοιχτεί ποτέ, θεωρείται κενή, συνεπώς δεν λαμβάνεται υπ όψη το εμβαδόν της. 21

22 2.4.2 Ιδιότητες των δομικών στοιχείων Η τοποθέτηση δομικών στοιχείων στις όψεις του κτηρίου αποτελεί διαδικασία εφάμιλλη με αυτή της κατασκευής των κατόψεων. Τα δομικά στοιχεία που μπορούν να τοποθετηθούν σε μία όψη είναι: Σκυρόδεμα Πόρτα Υαλοπίνακας Σενάζ Οι ιδιότητες των κατακόρυφων δομικών στοιχείων είναι όμοιες με αυτές των οριζόντων δομικών στοιχείων. Το μόνο δομικό στοιχείο που διαφέρει είναι αυτό του Υαλοπίνακα. Για τον υαλοπίνακα προσφέρονται επιπλέον οι εξής ιδιότητες: Υαλοπρόσοψη: Όταν ένας υαλοπίνακας αποτελεί υαλοπρόσοψη ελέγχεται με διαφορετικά όρια στον συντελεστή θερμοπερατότητας (βλ. πίνακα 6 Τ.Ο.Τ.Ε.Ε /2010). Συντελεστές a και g: Είναι ο συντελεστής αεροδιαπερατότητας από χαραμάδες ανοιγμάτων και ο συντελεστής ηλιακού θερμικού κέρδους υαλοπινάκων και κουφωμάτων αντίστοιχα (όπως περιγράφονται στις σελ. 77 και 66 αντίστοιχα της Τ.Ο.Τ.Ε.Ε /2010). Ποσοστό πλαισίου (%): Είναι το ποσοστό (%) του χώρου που πιάνει το κούφωμα πάνω στο άνοιγμα. Σημείωση: Κατά την τοποθέτηση των δομικών στοιχείων θα πρέπει να δώσετε ιδιαίτερη προσοχή στην τοποθέτησή τους. Όλα τα δομικά στοιχεία θα πρέπει να βρίσκονται επάνω στον τοίχο, να μην προεξέχουν εκτός αυτού και να μην αλληλεπικαλύπτονται. Σημείωση: Θα πρέπει να σχεδιαστούν πρώτα τα κατακόρυφα δομικά στοιχεία (κολόνες), μέχρι το ανώτερο σημείο της τοιχοποιίας, και έπειτα να σχεδιαστούν τα οριζόντια δομικά στοιχεία (δοκάρια), με τέτοιο τρόπο που να εφάπτονται στις κολόνες αλλά να μην τις επικαλύπτουν. (όπως στην εικόνα 2-17) Σημείωση: Αν ένας τοίχος αποτελείται αποκλειστικά από μπετόν (δεν έχει τοιχοποιία), απλά καλύψτε όλη την περιοχή της τοιχοποιίας με σκυρόδεμα. Το σύστημα θα ανιχνεύσει την επικάλυψη και δεν θα λάβει υπόψη του την τοιχοποιία 22

23 2.5 Υπολογισμός θερμογεφυρών Αφού ολοκληρώσετε την τοποθέτηση των δομικών στοιχείων στις όψεις το τελευταίο βήμα πριν τον έλεγχο της θερμομονωτικής επάρκειας είναι ο υπολογισμός των θερμογεφυρών. Οι θερμογέφυρες τοποθετούνται ανάμεσα στα δομικά στοιχεία του κελύφους ενός κτηρίου, όπου εμφανίζεται διαφοροποίηση στην θερμική αντίσταση (βλ. σελίδα 35 της Τ.Ο.Τ.Ε.Ε /2010). Η εφαρμογή σχεδίασης αναλαμβάνει τον αυτόματα υπολογισμό των θερμογεφυρών ο οποίος υλοποιείται σε 2 στάδια: Στην εύρεση των σημείων στα οποία θα πρέπει να τοποθετηθούν θερμογέφυρες. Στον εντοπισμό της κατάλληλης θερμογέφυρας ανάλογα με το δομικό στοιχείο. Για να υπολογίσετε τις θερμογέφυρες μιας όψης θα πρέπει πρώτα να την επιλέξετε. Στην συνέχεια από το μενού, πατήστε στην επιλογή Εργαλεία και μετά Θερμογέφυρες. Αφού ο υπολογισμός ολοκληρωθεί (ο χρόνος που χρειάζεται εξαρτάται άμεσα από το μέγεθος της όψης, τον αριθμό των ορόφων και των δομικών στοιχείων που έχουμε προσθέσει) θα εμφανιστεί ένα σύνολο από οριζόντιες και κάθετες γραμμές που αναπαριστούν τις θερμογέφυρες (Εικόνα 2-17). Εικόνα 2-17 Στο παράθυρο ιδιότητες εμφανίζεται για κάθε μια θερμογέφυρα ο επιλεγμένος τύπος. Θα πρέπει να δείτε όλους τους τύπους των θερμογεφυρών που έχουν επιλεγεί ώστε να επαληθεύσετε πως είναι ο κατάλληλος. Η διαδικασία είναι όμοια με αυτή της αλλαγής της κατασκευαστικής λύσης ενός χώρου ή ενός δομικού στοιχείου μιας όψης. Πατήστε στο κουμπί Αλλαγή του παραθύρου Ιδιότητες, και από το παράθυρο που θα εμφανιστεί (εικόνα 2-18) επιλέξτε την κατάλληλη. Αν θέλετε να προσθέσετε μια νέα θερμογέφυρα, πατήστε στο εικονίδιο Θερμογέφυρες Χρήστη και συμπληρώστε στον πίνακα που θα εμφανιστεί (εικόνα 2-19) τα στοιχεία της θερμογέφυρας. 23

24 Επίσης, μπορείτε να σχεδιάσετε μη- αυτόματα μία θερμογέφυρα στο σημείο που επιθυμείτε. Από το παράθυρο Εργαλεία πατήστε στην επιλογή Θερμογέφυρα. Στην συνέχεια με τη βοήθεια του ποντικιού σχεδιάστε την θερμογέφυρα στο σημείο της επιλογής σας. Για να επιλέξετε τον τύπο της θερμογέφυρας που μόλις σχεδιάσατε ακολουθήστε την διαδικασία της προηγούμενης παραγράφου. Εικόνα 2-18 Εικόνα 2-19 Σημείωση: Ο αυτόματος εντοπισμός της κατάλληλης θερμογέφυρας μπορεί να πραγματοποιηθεί μόνο σε διατομές που προέρχονται από το σύστημα. Διατομές που δημιουργούνται από τον χρήστη δεν μπορούν να ταυτοποιηθούν από την εφαρμογή, συνεπώς δεν είναι δυνατόν να εντοπιστεί ο κατάλληλος τύπος θερμογέφυρας. 24

25 2.6 Έλεγχος Θερμομονωτικής Επάρκειας Το τελευταίο βήμα κατά την σχεδίαση του κτηρίου είναι ο υπολογισμός και έλεγχος της θερμομονωτικής επάρκειας (υπολογισμός Um του κτηρίου) που αποτελεί και το 2 ο έλεγχο κατά τον Κ.Εν.Α.Κ. Εφόσον το κτήριο που σχεδιάσατε πληροί τις προδιαγραφές, (έχει περάσει και τους δύο ελέγχους κατά Κ.Εν.Α.Κ), τότε σας επιτρέπεται να προχωρήσετε στον υπολογισμό της ενεργειακής ταυτότητας του κτηρίου. Για να προχωρήσετε σε αυτή τη διαδικασία θα πρέπει να επιστρέψετε στην κάτοψη του κτηρίου (οποιουδήποτε ορόφου). Στην συνέχεια από το μενού επιλογών πατήστε Εργαλεία και μετά Έλεγχος Θερμομονωτικής Επάρκειας. Θα εκκινήσει η διαδικασία υπολογισμού. Ο χρόνος εκτέλεσης υπολογισμού για ένα τυπικό κτήριο είναι περίπου δευτερόλεπτα ανάλογα με το μέγεθος του κτηρίου και τον αριθμό των ορόφων ο χρόνος μπορεί να διαφέρει. 25

26 Όταν ο υπολογισμός ολοκληρωθεί, θα ανοίξει ένα νέο παράθυρο με τέσσερις καρτέλες: Ταυτότητα Κτηρίου, Διατομές, Θερμογέφυρες και Αποτελέσματα Εικόνα 2-20 Η Ταυτότητα Κτηρίου περιέχει τις τιμές που καταχωρίσατε κατά την είσοδό σας στην Εφαρμογή Σχεδίασης. Αποτελούν γενικές πληροφορίες για το κτήριο οι περισσότερες εκ των οποίων δεν λαμβάνονται υπόψη κατά τον υπολογισμό της θερμομονωτικής επάρκειας. Η καρτέλα Διατομές περιγράφει αναλυτικά όλες τις διατομές που χρησιμοποιήσατε κατά την σχεδίαση (οριζόντιες και κάθετες) ομαδοποιημένες σε τρεις κατηγορίες: Σε επαφή με το έδαφος, σε επαφή με αέρα και σε επαφή με άλλα δομικά στοιχεία.στην καρτέλα Θερμογέφυρες περιγράφονται όλες οι θερμογέφυρες που χρησιμοποιήθηκαν στο σύστημα. Τέλος, στην καρτέλα Αποτελέσματα περιγράφονται αναλυτικά όλα τα δομικά στοιχεία ομαδοποιημένα κατά τον προσανατολισμό τους. Στο κάτω μέρος της καρτέλας εμφανίζεται το υπολογισθέν Um του κτιρίου. Σημείωση: Για κάποια δομικά στοιχεία (αυτά που είναι σε επαφή με το έδαφος) ο συντελεστής U εμφανίζεται στην καρτέλα Αποτελέσματα με έντονη γραφή (bold). Αυτό συμβαίνει γιατί τα δομικά στοιχεία που βρίσκονται σε επαφή με το έδαφος, δεν έχουν τον ίδιο συντελεστή θερμοπερατότητας U σε σχέση με τα υπόλοιπα, αλλά υπολογίζεται ο ισοδύναμος συντελεστής θερμοπερατότητας (βλ. παρ της Τ.Ο.Τ.Ε.Ε /2010). 26

27 3. Εφαρμογή ενεργειακής μελέτης Μετά την ολοκλήρωση της σχεδίασης του κτηρίου σας, μπορείτε να μεταφερθείτε στην εφαρμογή ενεργειακής μελέτης με δύο τρόπους. Ο πρώτος, με πάτημα στο κουμπί Μετάβαση στη μελέτη από την επιλογή Υπολογισμός Θερμομονωτικής Επάρκειας της Εφαρμογής Σχεδίασης και ο δεύτερος, από το βασικό μενού επιλογών (εικόνα 1-1) πατώντας στην επιλογή Όλες οι μελέτες και έπειτα επιλέγοντας μία από τις αποθηκευμένες μελέτες. Μετά την επιλογή της μελέτης σας το Βασικό Μενού Επιλογών αποκρύπτεται και την θέση της την παίρνει το μενού της εφαρμογής Ενεργειακής Μελέτης (εικόνα 3-1). Εικόνα 3-1 Αυτό το μενού μπορεί να διαφέρει από μελέτη σε μελέτη ανάλογα με το κτήριο σας, ωστόσο οι βασικές του επιλογές είναι οι εξής: Γενικές πληροφορίες Υπάρχον κτήριο Θερμαινόμενη ζώνη Μη θερμαινόμενος χώρος Ηλιακός χώρος Σημείωση: Όταν ανοίγετε την εφαρμογή Ενεργειακής Μελέτης θα πρέπει να περιμένετε μέχρι να φορτωθεί πλήρως πριν πλοηγηθείτε στο μενού. 27

28 3.1 Γενικές πληροφορίες Σε αυτή την επιλογή προβάλλονται γενικές πληροφορίες για το κτήριο, στοιχεία επικοινωνίας υπεύθυνου και κλιματολογικά δεδομένα. Αυτά τα στοιχεία έχουν μεταφερθεί από το πρόγραμμα σχεδίασης όταν συμπληρώσατε την Ταυτότητα Κτηρίου. Αν θέλετε να αλλάξτε κάποια από αυτά θα πρέπει να επιστρέψετε στην Ταυτότητα Κτηρίου της εφαρμογής σχεδίασης από την επιλογή Επιστροφή στην σχεδίαση (εικόνα 3-2) εικόνα Υπάρχον κτήριο Η συγκεκριμένη οθόνη περιλαμβάνει τις πληροφορίες (δεδομένα) σε επίπεδο κτηρίου που πρέπει να εισάγει ο χρήστης. Παρατηρήστε ότι τα στοιχεία που μπορείτε να αλλάξτε από την εφαρμογή είναι αυτά που εμφανίζονται με κίτρινο χρώμα όπως φαίνεται στην εικόνα 3-3. Σε όλα τα υπόλοιπα στοιχεία δεν μπορείτε να παρέμβετε. Η εισαγωγή των στοιχείων σε επίπεδο Κτηρίου ολοκληρώνεται σε τρία στάδια. Το κάθε στάδιο αντιστοιχεί σε μια καρτέλα: 1. Γενικά Στοιχεία 2. Συμπαραγωγή Ηλεκτρισμού και Θερμότητας 3. Φωτοβολταϊκά Εικόνα

29 3.2.1 Γενικά Στοιχεία Περιγραφή. Εμφανίζεται το κείμενο «Υπάρχον κτήριο». Το πεδίο είναι ανενεργό για το υπάρχον κτήριο και ενεργοποιείται για τα σενάρια. Χρήση κτηρίου. Εμφανίζεται η χρήση του κτηρίου όπως ορίστηκε κατά την αρχική καταχώριση στο λογισμικό, όπως προβλέπεται από την ΤΟΤΕΕ /2010. Συνολική επιφάνεια (m 2 ). Εμφανίζεται το συνολικό εμβαδόν δαπέδου (κύριοι, βοηθητικοί και κοινόχρηστοι χώροι) του κτηρίου ή τμήματος κτηρίου, λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις της κατασκευής. Θερμαινόμενη επιφάνεια (m 2 ). Εμφανίζεται το συνολικό εμβαδόν δαπέδου των θερμαινόμενων χώρων του κτηρίου ή τμήματος κτηρίου, λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις της κατασκευής. Ψυχόμενη επιφάνεια (m 2 ). Εμφανίζεται το συνολικό εμβαδόν δαπέδου των ψυχόμενων χώρων του κτηρίου ή τμήματος κτηρίου, λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις της κατασκευής. Συνολικός όγκος (m 3 ). Εμφανίζεται ο συνολικός όγκος του κτηρίου ή τμήματος κτηρίου, λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις της κατασκευής. Θερμαινόμενος όγκος (m 3 ). Εμφανίζεται ο συνολικός θερμαινόμενος όγκος του κτηρίου λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις της κατασκευής. Στο πεδίο «Θερμαινόμενος όγκος», δεν εισάγεται ο πραγματικός θερμαινόμενος όγκος, αλλά ο θερμαινόμενος όγκος κατά Κ.ΕΝ.Α.Κ. (δηλ, λαμβάνοντας υπόψη ότι το σύστημα θέρμανσης καλύπτει πλήρως όλες τις θερμικές ζώνες του κτηρίου ή τμήματος κτηρίου. Ψυχόμενος όγκος (m 3 ). Εισάγεται ο συνολικός ψυχόμενος όγκος του κτηρίου. Αριθμός ορόφων. Εισάγεται ο συνολικός αριθμός ορόφων του κτηρίου (πάνω από το ισόγειο). Το ισόγειο και τα επίπεδα του υπογείου (αν υπάρχουν) θα πρέπει επίσης να δηλώνονται σαν όροφοι. Ύψος τυπικού ορόφου (m). Εισάγεται το μέσο ύψος του τυπικού ορόφου. Ύψος ισογείου (m). Εισάγεται το μέσο ύψος του ισογείου, σε περίπτωση που το ισόγειο έχει διαφορετικό ύψος, αλλά ανήκει στην ίδια ιδιοκτησία. Έκθεση κτηρίου. Καθορίζεται η πυκνότητα δόμησης της περιοχής του κτηρίου. Ο χρήστης επιλέγει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Εκτεθειμένο, Ενδιάμεσο ή Προστατευμένο Κτήριοκτήριο. Σημείωση: Τα δεδομένα αυτά ΕΚΤΟΣ από την «Συνολική επιφάνεια» και τ ον «Θερμαινόμενο όγκο», δεν λαμβάνονται υπόψη στους υπολογισμούς, αλλά χρησιμοποιούνται για στατιστικούς λόγους. Η παράμετρος «Συνολική επιφάνεια» δεν χρησιμοποιείται στους υπολογισμούς, αλλά εμφανίζεται αυτούσια στην πρώτη σελίδα του πιστοποιητικού. 29

30 Αριθμός Θερμικών Ζωνών. Εμφανίζεται αυτόματα από το λογισμικό ο συνολικός αριθμός των θερμαινόμενων / κλιματιζόμενων ζωνών στις οποίες θα χωριστεί το κτήριο. Τα κριτήρια καθορισμού των θερμικών ζωνών αναφέρονται στο άρθρο 3 του Κ.ΕΝ.Α.Κ.. Ανάλογα με τον αριθμό των θερμικών ζωνών που θα καθορίσει ο χρήστης από το σχεδιαστικό, εμφανίζονται αντίστοιχα πεδία στην δομή δέντρου του κτηρίου. Σημείωση: Τμήματα του κτηρίου με όγκο μικρότερο από το 10% του συνολικού όγκου του κτηρίου να εξετάζονται ενταγμένα σε άλλες θερμικές ζώνες, κατά το δυνατόν παρόμοιες, ακόμη και αν οι συνθήκες λειτουργίας τους δικαιολογούν τη θεώρησή τους ως ανεξάρτητων ζωνών, σύμφωνα με την ΤΟΤΕΕ /2010. Αριθμός Μη Θερμαινόμενων Χώρων. Εμφανίζεται αυτόματα ο συνολικός αριθμός των μη θερμαινόμενων χώρων που διαθέτει το κτηριο (όταν ο όγκος τους είναι τουλάχιστον 10% του συνόλου του κτηρίου). Ανάλογα με τον αριθμό των μη θερμαινόμενων χώρων που θα καθορίσει ο χρήστης από το σχεδιαστικό, εμφανίζονται αντίστοιχα πεδία στην δομή δέντρου του κτηρίου. Σημείωση: Οι μη θερμαινόμενοι χώροι του κτηρίου είναι ενεργειακά αδρανείς χώροι, χωρίς απαιτήσεις για θέρμανση, ψύξη και αερισμό. Κατά τους υπολογισμούς, τα εσωτερικά θερμικά κέρδη και ο φωτισμός των μη θερμαινόμενων χώρων θεωρούνται μηδενικά, σύμφωνα με την ΤΟΤΕΕ /2010. Αριθμός Ηλιακών Χώρων. Εμφανίζεται ο συνολικός αριθμός των ηλιακών χώρων που διαθέτει το κτήριο. Ανάλογα με τον αριθμό των ηλιακών χώρων που θα καθορίσει ο χρήστης, εμφανίζονται αντίστοιχα πεδία στην δομή δέντρου του κτηρίου. Σημείωση: Οι ηλιακοί χώροι (προσαρτημένα θερμοκήπια) του κτηρίου είναι ενεργειακά αδρανείς χώροι, χωρίς απαιτήσεις για θέρμανση, ψύξη και αερισμό. Κατά τους υπολογισμούς, τα εσωτερικά θερμικά κέρδη και ο φωτισμός των ηλιακών χώρων θεωρούνται μηδενικά, σύμφωνα με την ΤΟΤΕΕ /

31 3.2.2 Συμπαραγωγή Ηλεκτρισμού & Θερμότητας (ΣΗΘ) Σε περίπτωση που το Κτήριο διαθέτει σύστημα συμπαραγωγής ηλεκτρισμού και θερμότητας (ΣΗΘ), ή εξετάζεται η εγκατάσταση τέτοιου συστήματος σαν σενάριο επέμβασης, ο χρήστης επιλέγει την αντίστοιχη καρτέλα στο πάνω τμήμα της οθόνης και στη συνέχεια εμφανίζεται μια οθόνη για την εισαγωγή των απαιτούμενων στοιχείων του συγκεκριμένου συστήματος. Στην καρτέλα ΣΗΘ εισάγονται τα εξής στοιχεία: Μονάδα. Καθορίζεται η μονάδα ΣΗΘ. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Κυψέλες καυσίμου, Μηχανή Stirling, Μηχανή OTTO, Μηχανή DIESEL, Μικροτουρμπίνα, Ατμοστρόβιλος Απομάστευσης, Αεριοστρόβιλος με λέβητα ανάκτησης θερμότητας. Για την προσθήκη μίας η περισσοτέρων μονάδων χρησιμοποιήστε το κουμπί [+] όπως φαίνεται στην εικόνα 3-4. Στην περίπτωση που θέλετε να αφαιρέσετε ένα από τα ΣΗΘ ή Φωτοβολταϊκά επιλέξτε κενό για την μονάδα στην γραμμή του συστήματος που θέλετε να αφαιρέσετε και μετά αποθηκεύστε (Εικόνα 3-5). Εικόνα 3-4 Εικόνα 3-5 Καύσιμο. Καθορίζεται το είδος καυσίμου που καταναλώνει η μονάδα ΣΗΘ. Ο χρήστης μπορεί να επιλέξει από: Φυσικό αέριο, Πετρέλαιο θέρμανσης, Υγραέριο. Βαθμός ηλεκτρικής απόδοσης. Εισάγεται ο μέσος ονομαστικός βαθμός ηλεκτρικής απόδοσης της μονάδας ΣΗΘ, σύμφωνα με τις τεχνικές προδιαγραφές 31

32 του κατασκευαστή. Σε περίπτωση εφαρμογής σεναρίων εξοικονόμησης ενέργειας, δίνονται τυπικές τιμές από την ΤΟΤΕΕ /2010 ( 5.4. Συμπαραγωγή Ηλεκτρισμού και Θερμότητας / Ψύξης. Βαθμός θερμικής απόδοσης. Εισάγεται ο μέσος ονομαστικός βαθμός θερμικής απόδοσης της μονάδας ΣΗΘ, σύμφωνα με τις τεχνικές προδιαγραφές του κατασκευαστή. Σε περίπτωση εφαρμογής σεναρίων εξοικονόμησης ενέργειας, δίνονται τυπικές τιμές από την ΤΟΤΕΕ /2010 ( 5.4. Συμπαραγωγή Ηλεκτρισμού και Θερμότητας / Ψύξης. Πίνακας Ενδεικτικές αποδόσεις μονάδων συμπαραγωγής ηλεκτρισμού και θερμότητας / ψύξης). Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις που σχετίζονται με το ΣΗΘ. Σημείωση: Εκτός από τον καθορισμό των χαρακτηριστικών του συστήματος ΣΗΘ, ο χρήστης πρέπει να συνδέσει το σύστημα συμπαραγωγής με τα αντίστοιχα συστήματα θέρμανσης, ψύξης, ύγρανσης και ΖΝΧ του κτηρίου. Σημείωση: Σε πολλά σημεία της εφαρμογής εμφανίζονται βοηθητικά κείμενα (tooltip) όταν τοποθετούμε το ποντίκι πάνω από αυτά όπως φαίνεται στην εικόνα 3-6 Εικόνα

33 Φωτοβολταϊκά (ΦΒ) Σε περίπτωση που Κτήριο διαθέτει φωτοβολταϊκά (ΦΒ) για κάλυψη του συνόλου ή μέρους των αναγκών του σε ηλεκτρική ενέργεια και όχι για παραγωγή ηλεκτρικής ενέργειας που εγχέεται στο δίκτυο, ο χρήστης επιλέγει την αντίστοιχη καρτέλα στο πάνω τμήμα της οθόνης και στη συνέχεια εμφανίζεται μια οθόνη για την εισαγωγή των απαιτούμενων στοιχείων της συγκεκριμένης εγκατάστασης. Το ίδιο ισχύει και σε περίπτωση σεναρίου επέμβασης που εξετάζεται η εγκατάσταση φωτοβολταϊκών. Στην καρτέλα Φωτοβολταϊκά εισάγονται τα εξής στοιχεία: Τύπος. Καθορίζεται ο τύπος των ΦΒ. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Μονοκρυσταλλικό, Πολυκρυσταλλικό, Λεπτού υμένα άμορφο a-si, Λεπτού υμένα μικρομορφικό μ-si., Λεπτού υμένα CIS-CIGS, Λεπτού υμένα CdTe, Τριπλής επαφής (triple junction). Συν. Α. Συντελεστής αξιοποίησης ηλιακής ακτινοβολίας. Εισάγεται ο ετήσιος συντελεστής αξιοποίησης της διαθέσιμης ηλιακής ακτινοβολίας ανάλογα με τον τύπο του ΦΒ και σύμφωνα με τις τεχνικές προδιαγραφές του κατασκευαστή. Σημείωση: Σε περίπτωση εφαρμογής σεναρίων εξοικονόμησης ενέργειας, δίνονται τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Φωτοβολταϊκά συστήματα. Πίνακας Βαθμός απόδοσης Φ/Β στοιχείων ανάλογα με την παλαιότητα). 33

34 Επιφάνεια (m 2 ). Εισάγεται η συνολική επιφάνεια των ΦΒ. Ισχύς (kw). Εισάγεται η συνολική ονομαστική ισχύς των ΦΒ. γ (deg). Προσανατολισμός. Εισάγεται ο προσανατολισμός της επιφάνειας των φωτοβολταϊκών στοιχείων (συνήθως νότιος). Κατά σύμβαση; Βοράς 0, Ανατολή 90, Νότος 180 και Δύση 270. β (deg). Κλίση. Εισάγεται η κλίση της επιφάνειας των φωτοβολτϊκών στοιχείων, μετρούμενη μεταξύ της καθέτου στην επιφάνεια και της κατακόρυφου (ζενίθ περιοχής). Σημείωση: Συνήθως για την Ελλάδα και για ετήσια χρήση η κλίση κυμαίνεται μεταξύ 26ο - 30ο ή σύμφωνα με τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Φωτοβολταϊκά συστήματα. Πίνακας Βέλτιστες κλίσεις φωτοβολταϊκών στοιχείων για διάφορα γεωγραφικά πλάτη στην Ελλάδα ανά περίοδο χρήσης). Συν. σκίασης. Εισάγεται ο συντελεστής σκίασης της επιφάνειας των ΦΒ, λόγω περιβάλλοντα χώρου. Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( /m 2 ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) ανά τετραγωνικό μέτρο συλλέκτη από την εγκατάσταση φωτοβολταϊκών. 34

35 3.3 ΘΕΡΜΑΙΝΟΜΕΝΗ ΖΩΝΗ (Ζώνη) Σε κάθε μελέτη μπορεί να υπάρχει μία η περισσότερες Θερμαινόμενες Ζώνες. Κάνοντας κλικ σε κάθε ζώνη εμφανίζονται γενικά στοιχεία της ζώνης τα οποία χωρίζονται στις παρακάτω ομάδες: Στοιχεία που έχουν υπολογιστεί αυτόματα από την εφαρμογή και δεν μπορείτε να τα αλλάξετε. Για παράδειγμα Συνολική επιφάνεια (m2) Στοιχεία που έχουν υπολογιστεί αυτόματα από την εφαρμογή και μπορείτε να τα αλλάξετε. Όπως είναι Διείσδυση αέρα από κουφώματα (m3/h) Προτεινόμενα στοιχεία όπως τα Ανηγμένη θερμοχωρητικότητα (kj/m2k) και Κατηγορία διατάξεων ελέγχου και αυτοματισμών και Κενά στοιχεία τα οποία θα πρέπει να τα συμπληρώσετε γιατί διαφορετικά δεν θα μπορέσετε να αποθηκεύσετε και να προχωρήσετε παρακάτω. Ένα τέτοιο στοιχείο είναι η Μέση κατανάλωση νερού στη ζώνη (m3/έτος). Η εισαγωγή των δεδομένων για την κάθε θερμική ζώνη του κτηρίου ολοκληρώνεται σε τρία στάδια. Το κάθε στάδιο αντιστοιχεί σε μια καρτέλα: 1. Γενικά 2. Κέλυφος 3. Συστήματα 35

36 3.3.1 Γενικά Για κάθε θερμική ζώνη, ή συνολικά για το κτήριο αν πρόκειται για μονοζωνικό κτήριο, καθορίζονται αρχικά οι γενικές πληροφορίες χρήσης και λειτουργίας. Τα στοιχεία που εμφανίζονται μέσα σε κίτρινο πλαίσιο είναι αυτά που μπορεί να αλλάξει ο χρήστης. Τα υπόλοιπα στοιχεία συμπληρώνονται αυτόματα από το πρόγραμμα και δεν επιδέχονται αλλαγή. Χρήση. Συμπληρωνέται η χρήση της συγκεκριμένης θερμικής ζώνης. Ο χρήστης μπορεί να επιλέξει σύμφωνα με τις τελικές χρήσεις από τον κατάλογο για τις χρήσεις κτηρίου, επιλέγοντας με το αριστερό κλικ από την κυλιόμενη λίστα. Η επιλογή χρήσης για την θερμική ζώνη συνδέεται με συγκεκριμένες εσωτερικές συνθήκες λειτουργίας (επιθυμητή θερμοκρασία, υγρασία, απαιτούμενο αερισμό, επίπεδα φωτισμού και εσωτερικά κέρδη, ωράριο λειτουργίας, κ.α.), σύμφωνα με την ΤΟΤΕΕ /2010 ( 2 Συνθήκες Λειτουργίας Κτιρίου). Το λογισμικό με την επιλογή χρήσης, εισάγει αυτόματα για κάθε θερμική ζώνη συγκεκριμένες εσωτερικές συνθήκες λειτουργίας, τόσο για το υπό επιθεώρηση κτήριο όσο και για το κτήριο αναφοράς. Σε περίπτωση που μια συγκεκριμένη χρήση κτηρίου δεν συμπεριλαμβάνεται στις παρακάτω κατηγορίες τότε αναγκαστικά κατατάσσεται στην πλησιέστερη κατηγορία. Για τους υπολογισμούς λαμβάνονται υπόψη οι τυπικές τιμές για την συγκεκριμένη χρήση του κτηρίου σύμφωνα με την ΤΟΤΕΕ /2010 ( 1.5. Κατηγορίες Κτηρίων Πίνακας 1.5.-Ταξινόμηση των κτηρίων σύμφωνα με τη χρήση τους για τις ανάγκες της παρούσας τεχνικής οδηγίας). 36

37 Συνολική επιφάνεια (m 2 ). Εμφανίζεται το συνολικό εμβαδόν δαπέδου της θερμικής ζώνης, λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις της κατασκευής. Ανηγμένη θερμοχωρητικότητα (kj/m 2 Κ). Εισάγεται η μέση ειδική θερμοχωρητικότητα της κατασκευής. Ο χρήστης μπορεί να επιλέξει, ανάλογα με την κατηγορία 1-5, σύμφωνα με την λεπτομερή περιγραφή και τις τυπικές τιμές που περιλαμβάνονται στην ΤΟΤΕΕ /2010 ( Η θερμοχωρητικότητα των δομικών στοιχείων. Πίνακας Ανηγμένη θερμοχωρητικότητα για τυπικές κατασκευές ανά m 2 δαπέδου), επιλέγοντας με το αριστερό κλικ από την κυλιόμενη λίστα Σε περίπτωση που έχουν προηγηθεί σχετικοί υπολογισμοί, εισάγεται η συγκεκριμένη τιμή. Σε περίπτωση που στην συγκεκριμένη θερμική ζώνη υπάρχουν συστήματα άμεσου ηλιακού κέρδους, τότε εισάγεται η νέα ανηγμένη θερμοχωρητικότητα της ζώνης. Μέση κατανάλωση ΖΝΧ (m 3 /έτος). Εισάγεται η υπολογιζόμενη ετήσια κατανάλωση ζεστού νερού χρήσης για την συγκεκριμένη ζώνη, σύμφωνα με τις τιμές που ορίζονται στην ΤΟΤΕΕ /2010 ( 2.5. Κατανάλωση ζεστού νερού χρήσης. Πίνακας 2.5.-Τυπική κατανάλωση ζεστού νερού χρήσης ανά χρήση κτηρίου για τον υπολογισμό της κατανάλωσης ενέργειας). Η μέση ετήσια κατανάλωση υπολογίζεται με βάση τις ώρες και ημέρες λειτουργίας της συγκεκριμένης ζώνης, από τον αντίστοιχο πίνακα της ΤΟΤΕΕ ( 2.3. Ωράριο και Περίοδος Λειτουργίας του Κτηρίου ή των Ανεξάρτητων Θερμικών Ζωνών. Πίνακας 2.1.-Τυπικό ωράριο λειτουργίας κτηρίων ανά χρήση). 37

38 Κατηγορία διατάξεων ελέγχου & αυτοματισμών. Καθορίζεται, η κατηγορία διατάξεων αυτομάτου ελέγχου που αφορούν στις μονάδες παραγωγής θέρμανσης/ψύξης, στις μονάδες αερισμού, στο δίκτυο διανομής και στις τερματικές μονάδες της συγκεκριμένης ζώνης, σύμφωνα με την ΤΟΤΕΕ /2010 ( 5.2. Διατάξεις Αυτομάτου Ελέγχου. Πίνακας 5.5.-Κατηγορίες διατάξεων ελέγχου & αυτοματισμών). Στην περίπτωση που δεν υπάρχουν τέτοιες διατάξεις η κατηγορία είναι «Δ». Η κατηγορία διατάξεων ελέγχου και αυτοματισμών «Δ» εμφανίζεται σαν προεπιλεγμένη τιμή στην οθόνη. 38

39 39

40 Για την εκτίμηση της διείσδυσης αέρα εισάγονται τα εξής στοιχεία: Διείσδυση αέρα από κουφώματα (m 3 /h). Εμφανίζεται η υπολογιζόμενη συνολική διείσδυση του εξωτερικού (νωπού) αέρα από τις χαραμάδες κουφωμάτων, σύμφωνα τον τύπο των κουφωμάτων που επέλεξε ο χρήστης το οποίο συνοδεύεται από το αντίστοιχο πιστοποιητικό. Εναλλακτικά, μπορεί να υπολογιστεί σύμφωνα με τις τιμές που ορίζονται στην ΤΟΤΕΕ /2010 ( Αερισμός λόγω αεροστεγανότητας (διείσδυσης του αέρα). Πίνακας Τυπικές τιμές αερισμού λόγω ύπαρξης χαραμάδων ανά μονάδα επιφανείας κουφώματος). 40

41 Αριθμός καμινάδων. Εισάγεται ο αριθμός των καμινάδων εστιών καύσης στην συγκεκριμένη ζώνη. Αριθμός θυρίδων εξαερισμού. Εισάγεται ο αριθμός των θυρίδων εξαερισμού στην συγκεκριμένη ζώνη. Η διείσδυση αέρα επιβαρύνει επιπλέον τα φορτία λόγω αερισμού του κτηρίου, σύμφωνα με την ΤΟΤΕΕ /2010. Η διείσδυση αέρα από τις καμινάδες και θυρίδων εξαερισμού για συσκευές φυσικού αερίου, εάν υπάρχουν, επηρεάζουν την διείσδυση αέρα στους εσωτερικούς χώρους, σύμφωνα με τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Αερισμός λόγω αεροστεγανότητας (διείσδυσης του αέρα). Πίνακας Τυπικές τιμές για τη διείσδυση αέρα από θυρίδα αερισμού για τον υπολογισμό της ενεργειακής απόδοσης του κτηρίου). Σε περίπτωση που η ζώνη διαθέτει υβριδικά συστήματα δροσισμού, εισάγονται τα απαιτούμενα στοιχεία για τους ανεμιστήρες οροφής: Αριθμός ανεμιστήρων οροφής. Εισάγεται ο συνολικός αριθμός ανεμιστήρων οροφής που λειτουργούν στην συγκεκριμένη ζώνη. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ), σε περίπτωση επέμβασης για την βελτίωση της ενεργειακής συμπεριφοράς του κτηρίου. 41

42 3.3.2 Κτηριακό κέλυφος Για κάθε θερμική ζώνη εισάγονται όλα τα στοιχεία για τις αδιαφανείς και διαφανείς επιφάνειες του κελύφους και για τις εσωτερικές επιφάνειες που έρχονται σε επαφή με μη θερμαινόμενους χώρους ή ηλιακούς χώρους, εάν έχουν οριστεί τέτοιοι χώροι. Στο κέλυφος της κάθε θερμικής ζώνης έχουν τοποθετηθεί αυτόματα όλα τα δομικά στοιχεία που έχετε σχεδιάσει και έχουν χωριστεί σε 4 κατηγορίες: Αδιαφανείς επιφάνειες Σε επαφή με το έδαφος Διαφανείς επιφάνειες Παθητικά ηλιακά Επίσης σε αυτό το σημείο εμφανίζεται και το σύνολο των θερμογεφυρών (ΣΨΙ) που έχει υπολογιστεί από την εφαρμογή. Σε όλα τα πεδία που εμφανίζονται με κίτρινο χρώμα μπορείτε να αλλάξτε τις τιμές που σας προτείνει η εφαρμογή και να βάλετε δικές σας. Εάν αλλάξτε τον συντελεστή θερμοπερατότητας U (W/m2k) και αποθηκεύσετε, θα παρατηρήσετε ότι το στοιχείο που αλλάξατε εμφανίζεται με διαφορετικό χρώμα. Αυτό σας βοηθάει να θυμάστε ποια στοιχεία έχετε αλλάξει από τα προτεινόμενα της εφαρμογής. (Εικόνα 3-7) Εικόνα 3-7 Σημείωση: Αν θέλετε να επαναφέρεται τις τιμές U που έχει υπολογίσει η εφαρμογή για εσάς, σβήστε τις τιμές στα πεδία με πράσινο χρώμα που αλλάξατε, αφήστε κενά τα πεδία αυτά και αποθηκεύστε. 42

43 Για την a x (Απορροφητικότητα) και e x (Συντελεστής εκπομπής για την θερμική ακτινοβολία) υπάρχουν 2 βοηθητικά πεδία που σας βοηθάνε να αλλάζετε σε όλα τα δομικά στοιχεία επιλέγοντας μία από τις επιλογές (εικόνα 3-8) Στη συνέχεια παρουσιάζονται αναλυτικά τα στοιχεία που περιέχει κάθε καρτέλα. Πρέπει να υπογραμμίσουμε πως τα στοιχεία που πρέπει να συμπληρωθούν από το χρήστη είναι μόνο οι συντελεστές σκίασης, καθώς όλα τα υπόλοιπα έρχονται απευθείας από το μέρος της σχεδίασης. Εικόνα

44 Αδιαφανείς επιφάνειες Περιλαμβάνει δεδομένα για τις αδιαφανείς επιφάνειες του κελύφους της συγκεκριμένης ζώνης που βρίσκονται σε επαφή με τον εξωτερικό αέρα. Τα στοιχεία αναφορικά με τις αδιαφανείς επιφάνειες εισάγονται σε πρώτο στάδιο απευθείας από το σχεδιαστικό. ΠΡΟΣΟΧΗ! Αδιαφανείς επιφάνειες σε επαφή με όμορα κτίσματα τα οποία είναι θερμαινόμενα (σαν χρήσεις κτηρίων), δεν λαμβάνονται υπόψη στους υπολογισμούς και συνεπώς δεν ορίζονται στο κέλυφος (ΤΟΤΕΕ /2010). ΠΡΟΣΟΧΗ! Αδιαφανείς επιφάνειες σε επαφή με όμορα κτίσματα τα οποία είναι μη θερμαινόμενα (σαν χρήσεις κτιρίων), λαμβάνονται υπόψη στους υπολογισμούς και συνεπώς ορίζονται στο κέλυφος σαν αδιαφανείς επιφάνειες σε επαφή με τον εξωτερικό αέρα (ΤΟΤΕΕ /2010). ΠΡΟΣΟΧΗ! Αδιαφανείς επιφάνειες που χαρακτηρίζονται «Έμμεσου Ηλιακού Κέρδους» και περιλαμβάνουν, για παράδειγμα, τοίχο θερμικής μάζας (χωρίς θερμοσιφωνική ροή, χωρίς θυρίδες αερισμού) ή τοίχο Trombe, δεν λαμβάνονται υπόψη σαν Παθητικά Ηλιακά Συστήματα, αλλά σαν απλά δομικά στοιχεία (ενότητα 6.2.1). Τα στοιχεία «Έμμεσου Ηλιακού Κέρδους» δεν λαμβάνονται, προς το παρόν, υπόψη στους υπολογισμούς (ΤΟΤΕΕ /2010 και /2010). ΠΡΟΣΟΧΗ! Αδιαφανείς επιφάνειες που χαρακτηρίζονται ως «Αεριζόμενο κέλυφος», δεν λαμβάνονται υπόψη σαν Παθητικά Συστήματα Δροσισμού, αλλά σαν απλά δομικά στοιχεία (ενότητα 6.2.1) (ΤΟΤΕΕ /2010). Το αεριζόμενο κέλυφος δεν λαμβάνεται, προς το παρόν, υπόψη στους υπολογισμούς (ΤΟΤΕΕ /2010 και /2010). Τύπος. Καθορίζεται ο τύπος του δομικού στοιχείου. Εισάγεται αυτόματα από το λογισμικό μεταξύ των εξής κατηγοριών: Τοίχος, Οροφή, Πυλωτή, Πόρτα. Περιγραφή. Εισάγεται αυτόματα από το λογισμικό μια σύντομη περιγραφή. γ (deg), Προσανατολισμός. Εισάγεται αυτόματα από το λογισμικό ο προσανατολισμός του δομικού στοιχείου. Σύμφωνα με την σύμβαση, επιφάνεια με προσανατολισμό προς Βορά η τιμή είναι 0, προς Ανατολή 90, προς Νότο 180 και προς Δύση 270. β (deg), Κλίση. Εισάγεται αυτόματα από το λογισμικό η κλίση του δομικού στοιχείου, μετρούμενη μεταξύ της καθέτου στην επιφάνεια και της κατακόρυφου (ζενίθ περιοχής). Ένας κατακόρυφος τοίχος έχει κλίση 90, μια επίπεδη οροφή 0, ενώ μια πυλωτή 180. Εμβαδόν (m 2 ). Εισάγεται αυτόματα από το λογισμικό το συνολικό εμβαδόν της αδιαφανούς επιφάνειας (δεν περιλαμβάνονται τα ανοίγματα), λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις της κατασκευής. Το εμβαδόν δεν μπορεί να τροποποιηθεί από το χρήστη. U (W/m 2 K), Συντελεστής θερμοπερατότητας. Εισάγεται αυτόματα από το λογισμικό ο συντελεστής θερμοπερατότητας του δομικού στοιχείου. Ο συντελεστής δύναται να τροποποιηθεί από τον χρήστη. Απορροφητικότητα, a. Καθορίζεται ο συντελεστής απορροφητικότητας στην ηλιακή ακτινοβολία στην εξωτερική πλευρά της επιφάνειας του δομικού στοιχείου. 44

45 Εξαρτάται από τον τύπο του δομικού στοιχείου, το υλικό και το χρώμα των τελικών επιστρώσεων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής απορρόφησης ηλιακής ακτινοβολίας. Πίνακας 3.14-Τυπικές τιμές ανακλαστικότητας & απορροφητικότητας στην ηλιακή ακτινοβολία). Ο χρήστης μπορεί να επιλέξει τον συντελεστή από την κυλιόμενη λίστα. Σε περίπτωση που υπάρχει πιστοποιητικό από αναγνωρισμένο φορέα σχετικά με την απορροφητικότητα του δομικού στοιχείου τότε καταγράφεται η συγκεκριμένη τιμή. Συντελεστής εκπομπής θερμικής ακτινοβολίας, ε. Καθορίζεται ο συντελεστής εκπομπής για την θερμική ακτινοβολία στην εξωτερική πλευρά της επιφάνειας του δομικού στοιχείου. Ο συντελεστής επιλέγεται σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής εκπομπής στη θερμική ακτινοβολία. Πίνακας Τιμές του συντελεστή εκπομπής (εκπεμπτικότητα) θερμικής ακτινοβολίας). Ο χρήστης μπορεί να επιλέξει τον συντελεστή από την κυλιόμενη λίστα. Σε περίπτωση που υπάρχει πιστοποιητικό από αναγνωρισμένο φορέα σχετικά με τον συντελεστή εκπομπής του δομικού στοιχείου τότε καταγράφεται η συγκεκριμένη τιμή. 45

46 F_hor_h, Συντελεστής σκίασης Ορίζοντας - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την χειμερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτιρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά Κτήριακτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). F_hor_c, Συντελεστής σκίασης Ορίζοντας - καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την θερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτιρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά Κτήριακτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Τέλος σύμφωνα με την παράγραφο 2 ε του άρθρου 9 του Κ.Εν.Α.Κ., ο μέσος συντελεστής σκίασης των αδιαφανών κάθετων επιφανειών του κτηρίου αναφοράς, τόσο κατά τη θερινή, όσο και κατά τη χειμερινή περίοδο ορίζεται σε 0,90. 46

47 47

48 F_ov_h, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (πρόβολοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). F_ov_c, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (προβόλοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Σε περίπτωση εξωτερικού σκιάστρου, για παράδειγμα τέντες και μόνιμες εξωτερικές περσίδες, ο συντελεστής σκίασης κατά την θερινή περίοδο, προσδιορίζεται σύμφωνα με την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης λόγω τέντας, Συντελεστής σκίασης λόγω εξωτερικών περσίδων, Πίνακας Συντελεστής σκίασης από οριζόντιες περσίδες Fsh) και εισάγεται στη θέση του F_o_c. 48

49 49

50 F_fin_h, Συντελεστής σκίασης Πλευρικές προεξοχές- χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). F_fin_c, Συντελεστής σκίασης Πλευρικές προεξοχές- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). 50

51 Για όλους τους συντελεστές σκίασης των αδιαφανών επιφανειών ανά όψη (με ίδιο προσανατολισμό), κατά παραδοχή, είναι δυνατός ο υπολογισμός μιας ενιαίας τιμής, σύμφωνα με την ΤΟΤΕΕ /2010. Θερμογέφυρες, ΣΨl (W/K), Συνολικές απώλειες λόγω θερμογεφυρών. Εισάγονται αυτόματα από το λογισμικό οι συνολικές απώλειες λόγω θερμογεφυρών, οι οποίες προκύπτουν από το άθροισμα των επιμέρους γινομένων του μήκους (m) με τον συντελεστή γραμμικής θερμοπερατότητας (W/m K) για όλες τις θερμογέφυρες. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( /m²). Εισάγεται το επιπλέον κόστος επένδυσης (υλικά, εργασίες κλπ) ανά m² επιφάνειας από επεμβάσεις για Βελτίωση της κατανάλωσης ενέργειας στο συγκεκριμένο δομικό στοιχείο (π.χ. θερμομόνωση, βάψιμο εξωτερικής επιφάνειας, εξωτερική σκίαση, κ.α.) σε σχέση με το υπάρχον κτήριο. 51

52 Σε επαφή με το έδαφος Τύπος. Καθορίζεται ο τύπος του δομικού στοιχείου. Εισάγεται αυτόματα από το λογισμικό μεταξύ των εξής κατηγοριών: Τοίχος, Δάπεδο. Περιγραφή. Εισάγεται αυτόματα από το λογισμικό μια σύντομη περιγραφή. Εμβαδόν (m 2 ). Εισάγεται αυτόματα από το λογισμικό το εμβαδόν της αδιαφανούς επιφάνειας λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις. Το εμβαδόν δεν μπορεί να τροποποιηθεί από το χρήστη. U (W/m2K), Συντελεστής θερμοπερατότητας. Εισάγεται αυτόματα από το λογισμικό ο ονομαστικός συντελεστής θερμοπερατότητας του δομικού στοιχείου. Για τα νέα κτήρια υπολογίζεται σύμφωνα με την ΤΟΤΕΕ /2010 ( Δομικό στοιχείο σε επαφή με το έδαφος). Ο συντελεστής θερμοπερατότητας δύναται να τροποποιηθεί από το χρήστη. Κ. Βάθος (m). Εισάγεται αυτόματα από το λογισμικό το βάθος έδρασης (απόλυτη τιμή) μέσα στο έδαφος του κάτω τμήματος του δομικού στοιχείου. Για δάπεδα σε επαφή με το έδαφος, το βάθος λαμβάνεται 0, σύμφωνα με την ΤΟΤΕΕ /2010 ( Αδιαφανή δομικά στοιχεία σε επαφή με το έδαφος). Α. Βάθος (m). Εισάγεται αυτόματα από το λογισμικό το βάθος έδρασης (απόλυτη τιμή) μέσα στο έδαφος από το οποίο ξεκινάει το κατακόρυφο δομικό στοιχείο (τοίχος), σύμφωνα με την ΤΟΤΕΕ /2010 ( Αδιαφανή δομικά στοιχεία σε επαφή με το έδαφος). Για δάπεδα το πεδίο είναι ανενεργό. Περίμετρος (m). Εισάγεται αυτόματα από το λογισμικό η εκτεθειμένη περίμετρος του δαπέδου. Σε περίπτωση τοίχου το πεδίο είναι ανενεργό. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( /m²). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) ανά m² επιφάνειας από επεμβάσεις για εξοικονόμηση ενέργειας στο συγκεκριμένο δομικό στοιχείο (π.χ. θερμομόνωση, κ.α.). 52

53 Διαφανείς επιφάνειες Περιλαμβάνει δεδομένα για τις διαφανείς επιφάνειες του κελύφους της συγκεκριμένης ζώνης που βρίσκονται σε επαφή με το εξωτερικό περιβάλλον. ΠΡΟΣΟΧΗ! Διαφανείς επιφάνειες που χαρακτηρίζονται «Άμεσου Ηλιακού Κέρδους» σύμφωνα με την ΤΟΤΕΕ /2010 καταγράφονται ΜΟΝΟ στα Παθητικά Ηλιακά Συστήματα (ενότητα 6.2.4) (ΤΟΤΕΕ /2010). ΠΡΟΣΟΧΗ! Διαφανείς επιφάνειες που χαρακτηρίζονται «Έμμεσου Ηλιακού Κέρδους» και περιλαμβάνουν, για παράδειγμα, νότια υαλοστάσια σε μικρή απόσταση από τοίχο θερμικής μάζας (χωρίς θερμοσιφωνική ροή, χωρίς θυρίδες αερισμού) συμπαγούς κατασκευής, ή τοίχο Trombe, δεν λαμβάνονται καθόλου υπόψη. Τα στοιχεία «Έμμεσου Ηλιακού Κέρδους» δεν λαμβάνονται, προς το παρόν, υπόψη στους υπολογισμούς. Τύπος. Καθορίζεται ο τύπος του δομικού στοιχείου. Εισάγεται αυτόματα από το λογισμικό μεταξύ των εξής κατηγοριών: Ανοιγόμενο κούφωμα, Μη ανοιγόμενο κούφωμα. Ανοιγόμενη πρόσοψη, Μη ανοιγόμενη πρόσοψη. Περιγραφή. Εισάγεται αυτόματα από το λογισμικό μια σύντομη περιγραφή. γ (deg), Προσανατολισμός. Εισάγεται αυτόματα από το λογισμικό ο προσανατολισμός του δομικού στοιχείου. Σύμφωνα με την σύμβαση, επιφάνεια με προσανατολισμό προς Βορά η τιμή είναι 0, προς Ανατολή 90, προς Νότο 180 και προς Δύση 270. β (deg), Κλίση. Εισάγεται αυτόματα από το λογισμικό η κλίση του δομικού στοιχείου, μετρούμενη μεταξύ της καθέτου στην επιφάνεια και της κατακόρυφου (ζενίθ περιοχής). Ένας κατακόρυφο άνοιγμα έχει κλίση 90 και ένας φεγγίτης σε μια επίπεδη οροφή 0. Εμβαδόν (m 2 ). Εισάγεται αυτόματα από το λογισμικό το συνολικό εμβαδόν της διαφανούς επιφάνειας συμπεριλαμβανομένου και του πλαισίου. Το εμβαδόν δεν μπορεί να τροποποιηθεί από το χρήστη. Τύπος ανοίγματος. Καθορίζεται ο τύπος του ανοίγματος, ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. U (W/m 2 K), Συντελεστής θερμοπερατότητας ανοίγματος. Εμφανίζεται ο συνολικός συντελεστής θερμοπερατότητας του κουφώματος (για τον υαλοπίνακα μαζί με το πλαίσιο), ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. Ο συντελεστής θερμοπερατότητας δύναται να τροποποιηθεί από το χρήστη. 53

54 g-w, Διαπερατότητα. Εμφανίζεται ο συντελεστής συνολικής διαπερατότητας στην ηλιακή ακτινοβολία της διαφανούς επιφάνειας, ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. Ο συντελεστής διαπερατότητας δύναται να τροποποιηθεί από το χρήστη (Τ.Ο.Τ.Ε.Ε /2010, παράγραφος Συντελεστής εκπομπής στη θερμική ακτινοβολία). F_hor_h, Συντελεστής σκίασης Ορίζοντας - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την χειμερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά κτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). F_hor_c, Συντελεστής σκίασης Ορίζοντας - καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την θερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά κτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). 54

55 55

56 F_ov_h, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (πρόβολοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). F_ov_c, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (πρόβολοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Σε περίπτωση εξωτερικού σκιάστρου, για παράδειγμα τέντες και μόνιμες εξωτερικές περσίδες, ο συντελεστής σκίασης κατά την θερινή περίοδο, προσδιορίζεται σύμφωνα με την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης λόγω τέντας, Συντελεστής σκίασης λόγω εξωτερικών περσίδων, Πίνακας Συντελεστής σκίασης από οριζόντιες περσίδες Fsh) και εισάγεται στη θέση του F_o_c. 56

57 57

58 F_fin_h, Συντελεστής σκίασης Πλευρικές προεξοχές- χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). F_fin_c, Συντελεστής σκίασης Πλευρικές προεξοχές- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). 58

59 Για όλους τους συντελεστές σκίασης των αδιαφανών επιφανειών ανά όψη (με ίδιο προσανατολισμό), κατά παραδοχή, είναι δυνατός ο υπολογισμός μιας ενιαίας τιμής, σύμφωνα με την ΤΟΤΕΕ /2010. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( /m²). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) ανά m² επιφάνειας από επεμβάσεις για εξοικονόμηση ενέργειας στο συγκεκριμένο δομικό στοιχείο. 59

60 Παθητικά ηλιακά συστήματα Τα παθητικά ηλιακά συστήματα ανάλογα με τον τρόπο λειτουργίας τους, περιλαμβάνουν συστήματα: Άμεσου ηλιακού κέρδους. Ο εσωτερικός χώρος θερμαίνεται άμεσα από την ηλιακή ακτινοβολία που εισέρχεται από τα νότια μεγάλα υαλοστάσια ή ανοίγματα. Ως παθητικό ηλιακό σύστημα άμεσου ηλιακού κέρδους, νοούνται τα ανοίγματα νότιου προσανατολισμού ή με απόκλιση ±30 ο από το νότο, τα οποία κατασκευάζονται σε συνδυασμό με ειδικές εσωτερικές επιφάνειες μεγάλης θερμοχωρητικότητας, ώστε να αποθηκεύεται η θερμική ενέργεια. Έμμεσου ηλιακού κέρδους - Τοίχος θερμικής μάζας. Η εκμετάλλευση της ηλιακής ενέργειας γίνεται με έμμεσο τρόπο, μέσω αποθηκευτικού συστήματος, για παράδειγμα, νότια υαλοστάσια σε μικρή απόσταση από τοίχο θερμικής μάζας (χωρίς θερμοσιφωνική ροή, χωρίς θυρίδες αερισμού) συμπαγούς κατασκευής. Έμμεσου ηλιακού κέρδους - Τοίχος Trombe. Η εκμετάλλευση της ηλιακής ενέργειας γίνεται με έμμεσο τρόπο, μέσω αποθηκευτικού συστήματος, για παράδειγμα, νότια υαλοστάσια σε μικρή απόσταση από τοίχο θερμικής μάζας με θυρίδες αερισμού μέσω θερμοσιφωνικής ροής. ΠΡΟΣΟΧΗ! Τα στοιχεία «Έμμεσου Ηλιακού Κέρδους» δεν λαμβάνονται, προς το παρόν, υπόψη στους υπολογισμούς. Τύπος. Καθορίζεται ο τύπος του δομικού στοιχείου. Εισάγεται αυτόματα από το λογισμικό μεταξύ των εξής κατηγοριών: Ανοιγόμενο κούφωμα, Μη ανοιγόμενο κούφωμα. Ανοιγόμενη πρόσοψη, Μη ανοιγόμενη πρόσοψη. Περιγραφή. Εισάγεται αυτόματα από το λογισμικό μια σύντομη περιγραφή. γ (deg), Προσανατολισμός. Εισάγεται αυτόματα από το λογισμικό ο προσανατολισμός του δομικού στοιχείου. Σύμφωνα με την σύμβαση, επιφάνεια με προσανατολισμό προς Βορά η τιμή είναι 0, προς Ανατολή 90, προς Νότο 180 και προς Δύση 270. β (deg), Κλίση. Εισάγεται αυτόματα από το λογισμικό η κλίση του δομικού στοιχείου, μετρούμενη μεταξύ της καθέτου στην επιφάνεια και της κατακόρυφου (ζενίθ περιοχής). Ένας κατακόρυφο άνοιγμα έχει κλίση 90 και ένας φεγγίτης σε μια επίπεδη οροφή 0. Εμβαδόν (m 2 ). Εισάγεται αυτόματα από το λογισμικό το συνολικό εμβαδόν της διαφανούς επιφάνειας συμπεριλαμβανομένου και του πλαισίου. Το εμβαδόν δεν μπορεί να τροποποιηθεί από το χρήστη. Τύπος ανοίγματος. Καθορίζεται ο τύπος του ανοίγματος, ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. 60

61 U (W/m 2 K), Συντελεστής θερμοπερατότητας ανοίγματος. Εμφανίζεται ο συνολικός συντελεστής θερμοπερατότητας του κουφώματος (για τον υαλοπίνακα μαζί με το πλαίσιο), ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. Ο συντελεστής θερμοπερατότητας δύναται να τροποποιηθεί από το χρήστη. g-w, Διαπερατότητα. Εμφανίζεται ο συντελεστής συνολικής διαπερατότητας στην ηλιακή ακτινοβολία της διαφανούς επιφάνειας, ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. Ο συντελεστής διαπερατότητας δύναται να τροποποιηθεί από το χρήστη. F_hor_h, Συντελεστής σκίασης Ορίζοντας - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την χειμερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά κτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). F_hor_c, Συντελεστής σκίασης Ορίζοντας - καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την θερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά κτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). 61

62 62

63 F_ov_h, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (πρόβολοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). F_ov_c, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (πρόβολοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Σε περίπτωση εξωτερικού σκιάστρου, για παράδειγμα τέντες και μόνιμες εξωτερικές περσίδες, ο συντελεστής σκίασης κατά την θερινή περίοδο, προσδιορίζεται σύμφωνα με την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης λόγω τέντας, Συντελεστής σκίασης λόγω εξωτερικών περσίδων, Πίνακας Συντελεστής σκίασης από οριζόντιες περσίδες Fsh) και εισάγεται στη θέση του F_o_c. 63

64 64

65 F_fin_h, Συντελεστής σκίασης Πλευρικές προεξοχές- χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). F_fin_c, Συντελεστής σκίασης Πλευρικές προεξοχές- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). 65

66 Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( /m²). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) ανά m² επιφάνειας από επεμβάσεις για εξοικονόμηση ενέργειας στο συγκεκριμένο δομικό στοιχείο. 66

67 3.3.3 Διαχωριστικές επιφάνειες Σαν εσωτερικές διαχωριστικές επιφάνειες ορίζονται οι επιφάνειες μεταξύ θερμικών ζωνών και μη θερμαινόμενων χώρων ή/και ηλιακών χώρων. Σε περίπτωση που στο κτήριο έχει οριστεί τουλάχιστον ένας Μη θερμαινόμενος χώρος ή Ηλιακός χώρος, τότε το λογισμικό ορίζει αυτόματα τον αριθμό των διαχωριστικών επιφανειών μεταξύ της συγκεκριμένης θερμικής ζώνης και των Μη θερμαινόμενων / Ηλιακών χώρων Αδιαφανείς επιφάνειες Όπως και στο κέλυφος έτσι και στην επιλογή διαχωριστικές έχουν τοποθετηθεί αυτόματα όλα τα δομικά στοιχεία που έχετε σχεδιάσει και έχουν χωριστεί σε 2 κατηγορίες: Αδιαφανείς επιφάνειες Διαφανείς επιφάνειες Επίσης σε αυτό το σημείο εμφανίζεται και το σύνολο των θερμογεφυρών διαχωριστικών (ΣΨΙ) που έχει υπολογιστεί από την εφαρμογή. Τα στοιχεία που πρέπει να συμπληρωθούν σε αυτήν την ενότητα είναι μόνο οι συντελεστές σκίασης, καθώς τα υπόλοιπα στοιχεία έρχονται αυτόματα από το πρόγραμμα σχεδίασης. Για όλα τα δομικά στοιχεία όπως και για τις θερμογέφυρες υπάρχει το επιπλέον πεδίο Διαχωρισμός (σε μωβ χρώμα) που αναγράφεται ο αριθμός του μη θερμαινόμενου ή ηλιακού χώρου με το οποίο συνορεύει (εικόνα 3-9). Εικόνα

68 Αναλυτικότερα περιλαμβάνονται όλες οι παράμετροι που εμφανίζονται και στις αδιαφανείς επιφάνειες του κελύφους της ζώνης. Τύπος. Καθορίζεται ο τύπος του δομικού στοιχείου. Εισάγεται αυτόματα από το λογισμικό μεταξύ των εξής κατηγοριών: Τοίχος, Οροφή, Πυλωτή, Πόρτα. Περιγραφή. Εισάγεται αυτόματα από το λογισμικό μια σύντομη περιγραφή. γ (deg), Προσανατολισμός. Εισάγεται αυτόματα από το λογισμικό ο προσανατολισμός του δομικού στοιχείου. Σύμφωνα με την σύμβαση, επιφάνεια με προσανατολισμό προς Βορά η τιμή είναι 0, προς Ανατολή 90, προς Νότο 180 και προς Δύση 270. β (deg), Κλίση. Εισάγεται αυτόματα από το λογισμικό η κλίση του δομικού στοιχείου, μετρούμενη μεταξύ της καθέτου στην επιφάνεια και της κατακόρυφου (ζενίθ περιοχής). Ένας κατακόρυφος τοίχος έχει κλίση 90, μια επίπεδη οροφή 0, ενώ μια πυλωτή 180. Εμβαδόν (m 2 ). Εισάγεται αυτόματα από το λογισμικό το συνολικό εμβαδόν της αδιαφανούς επιφάνειας (δεν περιλαμβάνονται τα ανοίγματα), λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις της κατασκευής. Το εμβαδόν δεν μπορεί να τροποποιηθεί από το χρήστη. U (W/m 2 K), Συντελεστής θερμοπερατότητας. Εισάγεται αυτόματα από το λογισμικό ο συντελεστής θερμοπερατότητας του δομικού στοιχείου. Ο συντελεστής δύναται να τροποποιηθεί από τον χρήστη. a, Απορροφητικότητα. Καθορίζεται ο συντελεστής απορροφητικότητας στην ηλιακή ακτινοβολία στην εξωτερική πλευρά της επιφάνειας του δομικού στοιχείου. (Βλ πίνακα 3.14, παράγραφος Κτηριακό Κέλυφος) ε, Συντελεστής εκπομπής θερμικής ακτινοβολίας. Καθορίζεται ο συντελεστής εκπομπής για την θερμική ακτινοβολία στην εξωτερική πλευρά της επιφάνειας του δομικού στοιχείου. (Βλ πίνακα 3.15, παράγραφος Κτηριακό Κέλυφος) F_hor_h, Συντελεστής σκίασης Ορίζοντας - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την χειμερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτιρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά Κτήριακτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο

69 F_hor_c, Συντελεστής σκίασης Ορίζοντας - καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την θερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά Κτήριακτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_ov_h, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (πρόβολοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_ov_c, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (προβόλοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_fin_h, Συντελεστής σκίασης Πλευρικές προεξοχές- χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο

70 F_fin_c, Συντελεστής σκίασης Πλευρικές προεξοχές- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο Θερμογέφυρες, ΣΨl (W/K), Συνολικές απώλειες λόγω θερμογεφυρών. Εισάγονται αυτόματα από το λογισμικό οι συνολικές απώλειες λόγω θερμογεφυρών, οι οποίες προκύπτουν από το άθροισμα των επιμέρους γινομένων του μήκους (m) με τον συντελεστή γραμμικής θερμοπερατότητας (W/m K) για όλες τις θερμογέφυρες. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( /m²). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) ανά m² επιφάνειας από επεμβάσεις για εξοικονόμηση ενέργειας στο συγκεκριμένο δομικό στοιχείο (π.χ. θερμομόνωση, βάψιμο εξωτερικής επιφάνειας, εξωτερική σκίαση, κ.α.). 70

71 Διαφανείς επιφάνειες Περιλαμβάνονται όλες οι παράμετροι που εμφανίζονται και στις διαφανείς επιφάνειες του κελύφους της ζώνης (Εικόνα 3-10). Τα στοιχεία που πρέπει να συμπληρωθούν από τον χρήστη είναι μόνο οι συντελεστές σκίασης καθώς τα υπόλοιπα στοιχεία έρχονται αυτόματα από το πρόγραμμα σχεδίασης. Εικόνα 3-10 Αναλυτικότερα: Τύπος. Καθορίζεται ο τύπος του δομικού στοιχείου. Εισάγεται αυτόματα από το λογισμικό μεταξύ των εξής κατηγοριών: Ανοιγόμενο κούφωμα, Μη ανοιγόμενο κούφωμα. Ανοιγόμενη πρόσοψη, Μη ανοιγόμενη πρόσοψη. Περιγραφή. Εισάγεται αυτόματα από το λογισμικό μια σύντομη περιγραφή. γ (deg), Προσανατολισμός. Εισάγεται αυτόματα από το λογισμικό ο προσανατολισμός του δομικού στοιχείου. Σύμφωνα με την σύμβαση, επιφάνεια με προσανατολισμό προς Βορά η τιμή είναι 0, προς Ανατολή 90, προς Νότο 180 και προς Δύση 270. β (deg), Κλίση. Εισάγεται αυτόματα από το λογισμικό η κλίση του δομικού στοιχείου, μετρούμενη μεταξύ της καθέτου στην επιφάνεια και της κατακόρυφου (ζενίθ περιοχής). Ένας κατακόρυφο άνοιγμα έχει κλίση 90 και ένας φεγγίτης σε μια επίπεδη οροφή 0. Εμβαδόν (m 2 ). Εισάγεται αυτόματα από το λογισμικό το συνολικό εμβαδόν της διαφανούς επιφάνειας συμπεριλαμβανομένου και του πλαισίου. Το εμβαδόν δεν μπορεί να τροποποιηθεί από το χρήστη. Τύπος ανοίγματος. Καθορίζεται ο τύπος του ανοίγματος, ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. 71

72 U (W/m 2 K), Συντελεστής θερμοπερατότητας ανοίγματος. Εμφανίζεται ο συνολικός συντελεστής θερμοπερατότητας του κουφώματος (για τον υαλοπίνακα μαζί με το πλαίσιο), ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. Ο συντελεστής θερμοπερατότητας δύναται να τροποποιηθεί από το χρήστη. g-w, Διαπερατότητα. Εμφανίζεται ο συντελεστής συνολικής διαπερατότητας στην ηλιακή ακτινοβολία της διαφανούς επιφάνειας, ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. Ο συντελεστής διαπερατότητας δύναται να τροποποιηθεί από το χρήστη. F_hor_h, Συντελεστής σκίασης Ορίζοντας - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την χειμερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά Κτήριακτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_hor_c, Συντελεστής σκίασης Ορίζοντας - καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την θερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά Κτήριακτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_ov_h, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (πρόβολοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο

73 F_ov_c, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (προβόλοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_fin_h, Συντελεστής σκίασης Πλευρικές προεξοχές- χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_fin_c, Συντελεστής σκίασης Πλευρικές προεξοχές- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( /m²). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) ανά m² επιφάνειας από επεμβάσεις για εξοικονόμηση ενέργειας στο συγκεκριμένο δομικό στοιχείο. 73

74 3.3.4 Συστήματα Θέρμανσης / Ψύξης / Κλιματισμού / Ύγρανσης / ΖΝΧ / Φωτισμού /ΑΠΕ Η ενότητα αυτή περιλαμβάνει στοιχεία τα στοιχεία για τα μηχανολογικά συστήματα του κτηρίου. Όλες οι καρτέλες πρέπει να συμπληρωθούν από τον χρήστη στηριζόμενες στην μηχανολογική μελέτη του κτηρίου. Αναλυτικότερα οι εισάγονται πληροφορίες για τα χαρακτηριστικά των συστημάτων θέρμανσης / ψύξης / ΖΝΧ / κλιματισμού / φωτισμού / ύγρανσης και Ηλιακών συλλεκτών που εξυπηρετούν την συγκεκριμένη ζώνη, όπως φαίνεται στην εικόνα 11 Εικόνα 3-11 Η εισαγωγή των στοιχείων για τα συστήματα που είναι εγκατεστημένα σε κάθε θερμική ζώνη ολοκληρώνεται σε 7 στάδια. Κάθε στάδιο αντιστοιχεί σε μια καρτέλα: 1. Θέρμανση 2. Ψύξη 3. Ύγρανση 4. ΚΚΜ 5. ΖΝΧ 6. Ηλιακός συλλέκτης 7. Φωτισμός ΠΡΟΣΟΧΗ! Στην περίπτωση των κτηρίων κατοικίας ΜΟΝΟ η επιλογή θέρμανση, ψύξη, ΖΝΧ και Ηλιακός συλλέκτης είναι ενεργοποιημένες! 74

75 Το σύστημα θέρμανσης/ψύξης/ύγρανσης/ζνχ περιλαμβάνει ολόκληρη την εγκατάσταση παραγωγής, διανομής και απόδοσης. Για κάθε σύστημα ο χρήστης πρέπει να ορίσει: Ένα ή περισσότερα συστήματα παραγωγής (π.χ. λέβητας, αντλία θερμότητας) Ένα σύστημα διανομής. Αν υπάρχουν περισσότερα συστήματα (κλάδοι διανομής) εισάγονται οι αντίστοιχοι σταθμισμένοι παράμετροι για το σύστημα διανομής. Ένα σύστημα εκπομπής. Αν υπάρχουν περισσότερα συστήματα εκπομπής (π.χ. σώματα καλοριφέρ ή στοιχεία μονάδας ανεμιστήρα), εισάγονται οι αντίστοιχοι σταθμιστμένοι παράμετροι για το σύστημα εκπομπής. Ένα ή περισσότερα βοηθητικά συστήματα (π.χ. κυκλοφορητές, ανεμιστήρες, κ.α.). Για κάθε εγκατάσταση ηλιακών συλλεκτών, ο χρήστης πρέπει να ορίσει όλους τους ηλιακούς συλλέκτες που εξυπηρετούν την συγκεκριμένη ζώνη. 75

76 Σύστημα θέρμανσης Το σύστημα θέρμανσης (Εικόνα 3-11) αποτελείται από: 1. Το σύστημα παραγωγής 2. Το δίκτυο διανομής 3. Τις τερματικές μονάδες και 4. Τις βοηθητικές μονάδες ΠΡΟΣΟΧΗ! Αν στο κτήριο δεν υπάρχει σύστημα θέρμανσης, τότε ο χρήστης θα πρέπει να ορίσει ένα θεωρητικό σύστημα θέρμανσης με λέβητα πετρελαίου (βαθμού απόδοσης 0.935), με δίκτυο διανομής θερμού μέσου (βαθμού απόδοσης 0.95), τερματικά (βαθμού απόδοσης 0.95) και βοηθητικές μονάδες (ειδικής ισχύος 5 W/m 2 για κατοικίες και 10 W/m 2 για τριτογενή τομέα), σύμφωνα με την ΤΟΤΕΕ /2010. Το σύστημα παραγωγής Τύπος. Καθορίζεται ο τύπος της μονάδας παραγωγής θερμικής ενέργειας. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Λέβητας, Κεντρική υδρόψυκτη Α.Θ., Κεντρική αερόψυκτη Α.Θ., Τοπική αερόψυκτη Α.Θ., Γεωθερμική Α.Θ. με οριζόντιο εναλλάκτη, Γεωθερμική Α.Θ. με κατακόρυφο εναλλάκτη, Κεντρική Α.Θ. άλλου τύπου, Tοπικές ηλεκτρικές μονάδες (ηλεκτρικά σώματα καλοριφέρ, θερμοπομποί, κ.α.), Tοπικές μονάδες αερίου (σόμπες υγραερίου), Aνοικτές εστίες καύσης, Τηλεθέρμανση, ΣΗΘ, Μονάδα παραγωγής άλλου τύπου. Πηγή ενέργειας. Καθορίζεται η πηγή ενέργειας της συγκεκριμένης μονάδας: Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Φυσικό αέριο, Πετρέλαιο θέρμανσης, Ηλεκτρική ενέργεια, Υγραέριο, Βιομάζα, Τηλεθέρμανση από ΔΕΗ, ΣΗΘ. Σε περίπτωση που στο κτήριο υπάρχει ΣΗΘ, τότε θα πρέπει σαν βαθμός απόδοσης του συστήματος, να εισάγεται ο βαθμός απόδοσης του εναλλάκτη. Ισχύς (kw). Εισάγεται η ονομαστική θερμική ισχύς της κάθε μονάδας παραγωγής (kw) που καλύπτει το κτήριο ή την θερμική ζώνη. Σε περίπτωση που το υπάρχον κτήριο δεν διαθέτει σύστημα θέρμανσης και εισάγουμε τα στοιχεία για το θεωρητικό σύστημα, τότε στο πεδίο της ισχύος πρέπει να εισαχθεί το μηδέν (0). Η ισχύς δεν λαμβάνεται υπόψη στους υπολογισμούς της ενεργειακής απόδοσης του υπάρχοντος κτιρίου, αλλά χρησιμοποιείται ΜΟΝΟ στον καθορισμό του βαθμού απόδοσης της μονάδας παραγωγής του κτηρίου αναφοράς, στην περίπτωση που πρόκειται για λέβητα. 76

77 Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο βαθμός απόδοσης (από 0 έως 1) όπως μετρήθηκε κατά την ανάλυση της συγκεκριμένης μονάδας (ανάλογα με τον τύπο), ή από τυπικές τιμές σύμφωνα με την ΤΟΤΕΕ /2010 ( Απόδοση μονάδας παραγωγής θερμότητας). Για την απόδοση της μονάδας λέβητα-καυστήρα, χρησιμοποιείται ο πραγματικός βαθμός απόδοσης μειωμένος με τους συντελεστές βαρύτητας σύμφωνα με την ΤΟΤΕΕ /2010 ( Βαθμός απόδοσης μονάδων λέβητα καυστήρα. Πίνακας Συντελεστής υπερδιαστασιολόγησης ng1 μονάδας λέβητα καυστήρα, Πίνακας Συντελεστής μόνωσης ng2 μονάδας λέβητα καυστήρα). 77

78 COP, συντελεστής επίδοσης. Εισάγεται ο συντελεστής επίδοσης σε περίπτωση που γίνεται χρήση μονάδας αντλίας θερμότητας (ανάλογα με τον τύπο), σύμφωνα με την ΤΟΤΕΕ /2010 ( Απόδοση μονάδας παραγωγής θερμότητας). Στο λογισμικό απαιτείται η εισαγωγή και των δυο παραμέτρων, οι οποίες είναι προεπιλεγμένες ως μονάδα. Για παράδειγμα, σε περίπτωση λέβητα εισάγεται ο βαθμός απόδοσης και το COP εισάγεται σαν μονάδα (1), ενώ σε περίπτωση αντλίας θερμότητας εισάγεται το COP και ο βαθμός απόδοσης εισάγεται σαν μονάδα (1). Ιαν - Δεκ. Εισάγεται το μέσο μηνιαίο ποσοστό κάλυψης (από 0 μέχρι 1) της απαιτούμενης θερμικής ενέργειας για την θέρμανση της ζώνης από την συγκεκριμένη μονάδα παραγωγής θερμικής ενέργειας, κατά την περίοδο λειτουργίας της θερμικής ζώνης. Το 1 σημαίνει 100% και το 0 σημαίνει μηδενική κάλυψη. Ανάλογα με την χρήση της θερμικής ζώνης, οι μήνες που το σύστημα θέρμανσης δεν λειτουργεί εμφανίζονται με την προεπιλεγμένη τιμή 0, την οποία ο χρήστης δεν μπορεί να τροποποιήσει. Για κάθε χρήση θερμικής ζώνης κτηρίου και ανάλογα την κλιματική ζώνη έχουν καθοριστεί συγκεκριμένοι μήνες λειτουργίας του συστήματος θέρμανσης, τις οποίες ενεργοποιεί αυτόματα το λογισμικό. Για όλους τους υπόλοιπους μήνες ο χρήστης πρέπει να εισάγει τιμές ώστε το άθροισμα όλων των βαθμών κάλυψης, από όλες τις μονάδες παραγωγής θερμικής ενέργειας, για την υπό επιθεώρηση θερμική ζώνη, να ισούται με μονάδα (1) σε μηνιαία βάση. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στην συγκεκριμένη μονάδα παραγωγής θερμότητας του συστήματος θέρμανσης (π.χ. αντικατάσταση μονάδας, αλλαγή καυσίμου, εγκατάσταση αυτοματισμών, κ.α.). 78

79 Το Δίκτυο διανομής Υπάρχουν δύο βασικοί τύποι δικτύων διανομής: δίκτυο διανομής θερμού μέσου (σωληνώσεις) και αεραγωγοί διανομής κλιματιζόμενου αέρα. Ανάλογα με τον τύπο του δικτύου που υπάρχει στην συγκεκριμένη ζώνη, ο χρήστης εισάγει τα στοιχεία στην αντίστοιχη γραμμή. Σε περίπτωση ύπαρξης άνω του ενός δικτύων (κλάδων) διανομής θερμού μέσου στη ζώνη, απαιτείται ο προσδιορισμός μίας μόνο απόδοσης δικτύου, η οποία θα είναι σταθμισμένη. Κατά συνέπεια αν στη ζώνη υπάρχουν περισσότερα από ένα δίκτυα (κλάδοι) διανομής θερμού μέσου (που τροφοδοτούνται από διαφορετικές ή την ίδια μονάδα παραγωγής) και παρουσιάζουν διαφορετική ποιότητα και επάρκεια (πάχος) θερμομόνωσης, τότε ο βαθμός απόδοσής τους λαμβάνεται ενιαίος και ίσος με αυτόν του τμήματος που βρίσκεται στη χειρότερη ποιοτικά κατάσταση. Για το κάθε δίκτυο διανομής η απόδοσή του λαμβάνεται ανάλογα με τη θερμική ισχύ που μεταφέρει. Ισχύς (kw). Εισάγεται η συνολική θερμική ισχύς την οποία μεταφέρει το δίκτυο διανομής (σωληνώσεις) ή ο κλάδος διανομής της θερμικής ζώνης (δηλαδή η εγκατεστημένη ισχύς επί τον βαθμό απόδοσης του συστήματος παραγωγής). Σε περίπτωση που η θερμική ζώνη τροφοδοτείται με άνω του ενός δικτύων (κλάδων) διανομής, με διαφορετικές τιμές ισχύος και αποδόσεις (λόγω ποιότητας), τότε εισάγεται η ισχύς του κλάδου με την χαμηλότερη απόδοση. Το πεδίο είναι απενεργοποιημένο για τους αεραγωγούς. Σε περίπτωση τοπικών μονάδων που δεν διαθέτουν δίκτυο διανομής (π.χ. τοπικές αντλίες θερμότητας), τότε το πεδίο της ισχύος πρέπει να μένει κενό. Σε περίπτωση που το υπάρχον κτήριο δεν διαθέτει σύστημα θέρμανσης και εισάγουμε τα στοιχεία για το θεωρητικό σύστημα, τότε η τιμή ισχύος που εισάγεται πρέπει να είναι μηδέν (0). Η ισχύς δεν λαμβάνεται υπόψη στους υπολογισμούς της ενεργειακής απόδοσης του υπάρχοντος κτηρίου, αλλά χρησιμοποιείται ΜΟΝΟ στον καθορισμό του βαθμού απόδοσης του δικτύου διανομής του κτηρίου αναφοράς. Χώρος διέλευσης. Καθορίζεται ο χώρος διέλευσης του δικτύου. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Διέλευση σωληνώσεων ή αεραγωγών σε εσωτερικούς χώρους ή/και μέχρι 20% σε εξωτερικούς χώρους και Διέλευση πάνω από 20% σε εξωτερικούς χώρους. Εάν δεν καθοριστεί στους αεραγωγούς ο χώρος διέλευσης, θεωρείται ότι το κτήριο δεν διαθέτει δίκτυο αεραγωγών, παρά μόνο δίκτυο διανομής με σωληνώσεις. 79

80 Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο βαθμός απόδοσης (από 0 έως 1) για το δίκτυο διανομής θερμού μέσου. Ο βαθμός απόδοσης προκύπτει σαν το συμπληρωματικό του συντελεστή θερμικών απωλειών, σύμφωνα με την ΤΟΤΕΕ /2010 ( Απώλειες δικτύων διανομής. Πίνακας Ποσοστό θερμικών/ψυκτικών απωλειών (%) δικτύου διανομής κεντρικής εγκατάστασης θέρμανσης ή/και ψύξης ως προς την συνολική θερμική / ψυκτική ενέργεια που μεταφέρει το δίκτυο). Το πεδίο είναι απενεργοποιημένο για τους αεραγωγούς. Σε περίπτωση τοπικών μονάδων (π.χ. αντλιών θερμότητας) οι απώλειες λαμβάνονται μηδενικές και ο βαθμός απόδοσης μονάδα (1). Μόνωση. Ένδειξη ύπαρξης θερμομόνωσης για τους αεραγωγούς, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου. Το πεδίο είναι απενεργοποιημένο για το δίκτυο διανομής (σωληνώσεις) θερμού μέσου. Ανάλογα την επιλογή «μόνωση» ή μη, διαμορφώνεται και η τελική απόδοση του συνολικού δικτύου διανομής. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Καταγράφεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στο συγκεκριμένο δίκτυο διανομής (π.χ. θερμομόνωση δικτύου, κ.α.). 80

81 Οι Τερματικές μονάδες Η απόδοση θερμότητας στους εσωτερικούς χώρους γίνεται μέσω των τερματικών μονάδων (ΤΜ). Για παράδειγμα, το ζεστό νερό που παράγεται από το λέβητα τροφοδοτείται μέσω της υδραυλικής εγκατάστασης του δικτύου διανομής σε μονάδες άμεσης απόδοσης, για παράδειγμα, θερμαντικά σώματα (καλοριφέρ) ή τοπικές κλιματιστικές μονάδες (ανεμιστήρα-στοιχείου γνωστά σαν fan coils), ή έμμεσης απόδοσης, για παράδειγμα ενσωματωμένες τερματικές μονάδες σε δομικά στοιχεία (ενδοδαπέδιο, ενδοτοίχιο). Σε περίπτωση ύπαρξης περισσότερων του ενός τύπων τερματικών μονάδων, εισάγεται μια σύντομη περιγραφή και σαν βαθμός απόδοσης καταχωρείται μια μέση τιμή, σύμφωνα με την ΤΟΤΕΕ /2010. Τύπος. Εισάγεται μια σύντομη περιγραφή των τερματικών μονάδων της ζώνης. Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο μέσος βαθμός απόδοσης των τερματικών μονάδων (από 0 έως 1), λαμβάνοντας υπόψη την κατάσταση των συστημάτων, την αποδοτική λειτουργία και την επαρκή συντήρηση, σύμφωνα με τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Τερματικές μονάδες απόδοσης θερμότητας). Στην απόδοση της τερματικής μονάδας, λαμβάνονται υπόψη η απόδοση εκπομπής της τερματικής μονάδας διορθωμένη με τους παράγοντες αποτελεσματικότητας της ακτινοβολίας, διακοπτόμενης λειτουργίας και υδραυλικής ισορροπίας, σύμφωνα με την ΤΟΤΕΕ /2010 ( Τερματικές μονάδες απόδοσης θερμότητας). ΠΡΟΣΟΧΗ! Σε περίπτωση που υπάρχουν μόνο ΚΚΜ τότε στον τύπο των τερματικών εισάγεται η περιγραφή «Στόμια (ΜΟΝΟ για ΚΚΜ)» και σαν βαθμός απόδοσης πρέπει να εισάγεται η τιμή μηδέν (0). Το κτήριο αναφοράς διαθέτει τις ίδιες τερματικές μονάδες με το υπό επιθεώρηση κτήριο ή θερμική ζώνη. Οι τερματικές μονάδες του κτηρίου αναφοράς είναι πάντοτε σε άριστη κατάσταση, δηλαδή χωρίς φθορές. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Καταγράφεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στις ΤΜ του συστήματος θέρμανσης / και ψύξης (π.χ. αντικατάσταση μονάδων, εγκατάσταση αυτοματισμών, κ.α.). 81

82 Οι Βοηθητικές Μονάδες Στο στάδιο αυτό καταγράφονται τα βασικά τεχνικά χαρακτηριστικά των ηλεκτροκινητήρων και των άλλων βοηθητικών μονάδων της εγκατάστασης θέρμανσης. Τύπος. Καθορίζεται ο τύπος των βοηθητικών μονάδων. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Αντλία, Κυκλοφορητής, Ηλεκτροβάνα, Ανεμιστήρας. Αριθμός. Εισάγεται ο αριθμός των μονάδων του συγκεκριμένου τύπου. Ισχύς (kw). Εισάγεται η ονομαστική ισχύς της κάθε βοηθητικής μονάδας του συγκεκριμένου τύπου. Αν δεν υπάρχουν βοηθητικές μονάδες στο σύστημα θέρμανσης, ως ισχύς βοηθητικών μονάδων πρέπει να εισάγεται η τιμή μηδέν (0). Αν το ίδιο σύστημα (π.χ. κυκλοφορητής), καλύπτει περισσότερες από μία ζώνες, τότε γίνεται επιμερισμός της ισχύος του συστήματος, ανάλογα το επιμέρους ποσοστό του θερμικού ή ψυκτικού φορτίου που παρέχει σε κάθε ζώνη. Σε περίπτωση που δεν υπάρχουν διαθέσιμα αναλυτικά στοιχεία για τα βοηθητικά συστήματα, τότε επιλέγεται ένας τύπος, εισάγεται σαν αριθμός η μονάδα και σαν ισχύς η συνολική εγκατεστημένη ισχύς. Το κτήριο αναφοράς διαθέτει τα ίδια βοηθητικά συστήματα με το υπό επιθεώρηση κτήριο ή θερμική ζώνη. Δηλαδή ίδια επιμέρους ισχύ και χρόνο λειτουργίας των βοηθητικών συστημάτων. 82

83 Σύστημα ψύξης Το σύστημα ψύξης (Εικόνα 3-12) αποτελείται από: 1. Το σύστημα παραγωγής 2. Το δίκτυο διανομής 3. Τις τερματικές μονάδες και 4. Τις βοηθητικές μονάδες Εικόνα 3-12 ΠΡΟΣΟΧΗ! Αν στο κτήριο δεν υπάρχει σύστημα ψύξης, τότε ο χρήστης θα πρέπει να ορίσει ένα θεωρητικό σύστημα ψύξης με αντλίες θερμότητας (ονομαστικός δείκτης αποδοτικότητας 3 για κατοικίες και 2.8 για τριτογενή τομέα και μέσο μηνιαίο βαθμό κάλυψης της απαιτούμενης ψυκτικής ενέργειας ίσο με 0.5 και 1.0 αντίστοιχα), με δίκτυο διανομής (απόδοσης 100% για κατοικίες και 95% για τριτογενή τομέα), τερματικές (απόδοσης 95%) και βοηθητικές μονάδες (ισχύος 5 W/m 2 για κατοικίες και 10 W/m 2 για τριτογενή τομέα), σύμφωνα με την ΤΟΤΕΕ /

84 Το Σύστημα Παραγωγής Τύπος. Καθορίζεται ο τύπος της μονάδας παραγωγής ψυκτικής ενέργειας. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Αερόψυκτος ψύκτης, Υδρόψυκτος ψύκτης, Υδρόψυκτη Α.Θ, Αερόψυκτη Α.Θ, Γεωθερμική Α.Θ. με οριζόντιο εναλλάκτη, Γεωθερμική Α.Θ. με κατακόρυφο εναλλάκτη, Α.Θ. απορρόφησης προσρόφησης, Κεντρική Α.Θ. άλλου τύπου, Μονάδα παραγωγής άλλου τύπου. Πηγή ενέργειας. Καθορίζεται η πηγή ενέργειας της συγκεκριμένης μονάδας: Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Φυσικό αέριο, Πετρέλαιο θέρμανσης, Ηλεκτρική ενέργεια, Υγραέριο, Βιομάζα, Τηλεθέρμανση από ΔΕΗ, ΣΗΘ. Σε περίπτωση που στο κτήριο υπάρχει ΣΗΘ, τότε θα πρέπει σαν βαθμός απόδοσης του συστήματος, να εισάγεται ο βαθμός απόδοσης του εναλλάκτη. Ισχύς (kw). Εισάγεται η ονομαστική ψυκτική ισχύς της κάθε μονάδας παραγωγής (kw) που καλύπτει το κτήριο ή την θερμική ζώνη. Σε περίπτωση που το υπάρχον κτήριο δεν διαθέτει σύστημα ψύξης και εισάγουμε τα στοιχεία για το θεωρητικό σύστημα, τότε στο πεδίο της ισχύος πρέπει να εισαχθεί μηδέν (0). Η ισχύς δεν λαμβάνεται υπόψη στους υπολογισμούς της ενεργειακής απόδοσης του υπάρχοντος κτιρίου. Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο βαθμός απόδοσης (από 0 έως 1) όπως μετρήθηκε κατά την ανάλυση της συγκεκριμένης μονάδας (ανάλογα με τον τύπο), ή από τυπικές τιμές σύμφωνα με την ΤΟΤΕΕ /2010 ( Απόδοση μονάδας ψύξης). EER, ονομαστικός δείκτης αποδοτικότητας. Εισάγεται ο ονομαστικός δείκτης αποδοτικότητας της συγκεκριμένης μονάδας (ανάλογα με τον τύπο), σύμφωνα με την ΤΟΤΕΕ /2010 ( Απόδοση μονάδας ψύξης) Στο λογισμικό απαιτείται η εισαγωγή και των δυο παραμέτρων, οι οποίες είναι προεπιλεγμένες ως μονάδα. Για παράδειγμα, σε περίπτωση αντλίας θερμότητας εισάγεται το EER και ο βαθμός απόδοσης εισάγεται σαν μονάδα (1). Σε περίπτωση συνδυασμού τηλεθέρμανσης ή ΣΗΘ με ψυκτικό συγκρότημα απορρόφησης εισάγεται και ο βαθμός απόδοσης του συστήματος παροχής θερμότητας και ο δείκτης αποδοτικότητας του ψυκτικού συγκροτήματος. 84

85 Ιαν - Δεκ. Εισάγεται ο μέσος μηνιαίος βαθμός κάλυψης (από 0 μέχρι 1) της απαιτούμενης ψυκτικής ενέργειας για την ψύξη της ζώνης από την συγκεκριμένη μονάδα παραγωγής ψυκτικής ενέργειας, κατά την περίοδο λειτουργίας της θερμικής ζώνης. Ανάλογα με την χρήση της ζώνης, οι μήνες που το σύστημα ψύξης δεν λειτουργεί εμφανίζονται με την προεπιλεγμένη τιμή 0, την οποία ο χρήστης δεν μπορεί να τροποποιήσει. Για τα κτήρια κατοικιών, για όλους τους υπόλοιπους μήνες ο χρήστης πρέπει να εισάγει τιμές ώστε το άθροισμα όλων των βαθμών κάλυψης, από όλες τις μονάδες παραγωγής ψυκτικής ενέργειας, για την υπό επιθεώρηση θερμική ζώνη, να κυμαίνεται μεταξύ 0.5 και 1 σε μηνιαία βάση, σύμφωνα με την ΤΟΤΕΕ /2010. Για τα κτήρια τριτογενή τομέα, για όλους τους υπόλοιπους μήνες ο χρήστης πρέπει να εισάγει τιμές ώστε το άθροισμα όλων των βαθμών κάλυψης, από όλες τις μονάδες παραγωγής ψυκτικής ενέργειας, για την υπό επιθεώρηση θερμική ζώνη, να ισούται με 1 σε μηνιαία βάση, σύμφωνα με την ΤΟΤΕΕ /2010. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στην συγκεκριμένη μονάδα παραγωγής ψύξης του συστήματος ψύξης (π.χ. αντικατάσταση μονάδας, αλλαγή καυσίμου, εγκατάσταση αυτοματισμών, κ.α.). 85

86 Το Δίκτυο διανομής Υπάρχουν δύο τύποι δικτύων διανομής: δίκτυο διανομής ψυχρού μέσου και αεραγωγοί διανομής κλιματιζόμενου αέρα. Ανάλογα με τον τύπο του δικτύου που υπάρχει στην συγκεκριμένη ζώνη, ο χρήστης εισάγει τα στοιχεία στην αντίστοιχη γραμμή της καρτέλας. Σε περίπτωση ύπαρξης άνω του ενός δικτύων (κλάδων) διανομής ψυχρού μέσου στη ζώνη, απαιτείται ο προσδιορισμός μίας μόνο απόδοσης δικτύου, η οποία θα είναι σταθμισμένη. Κατά συνέπεια αν στη ζώνη υπάρχουν περισσότερα από ένα δίκτυα διανομής ψυχρού μέσου (που τροφοδοτούνται από διαφορετικές μονάδες παραγωγής) και παρουσιάζουν διαφορετική ποιότητα και επάρκεια (ποσότητα) θερμομόνωσης, τότε ο βαθμός απόδοσής τους λαμβάνεται ενιαίος και ίσος με αυτόν του τμήματος που βρίσκεται στη χειρότερη ποιοτικά κατάσταση. Για το κάθε δίκτυο διανομής η απόδοση λαμβάνεται ανάλογα με την επιμέρους ψυκτική ισχύ που μεταφέρει. Ισχύς (kw). Εισάγεται η συνολική εγκατεστημένη ψυκτική ισχύς την οποία μεταφέρει το δίκτυο διανομής (σωληνώσεις) ή ο κλάδος διανομής της θερμικής ζώνης. Σε περίπτωση που η θερμική ζώνη τροφοδοτείται με άνω του ενός δικτύων (κλάδων) διανομής, με διαφορετικές τιμές ισχύος και αποδόσεις (λόγω ποιότητας), τότε εισάγεται η ισχύς του κλάδου με την χαμηλότερη απόδοση. Το πεδίο είναι απενεργοποιημένο για τους αεραγωγούς. Σε περίπτωση τοπικών μονάδων που δεν διαθέτουν δίκτυο διανομής (π.χ. τοπικές αντλίες θερμότητας), τότε το πεδίο της ισχύος πρέπει να μένει κενό. Σε περίπτωση που το υπάρχον κτήριο δεν διαθέτει σύστημα ψύξης και εισάγουμε τα στοιχεία για το θεωρητικό σύστημα, τότε η τιμή ισχύος που εισάγεται πρέπει να είναι μηδέν (0). Η ισχύς δεν λαμβάνεται υπόψη στους υπολογισμούς της ενεργειακής απόδοσης του υπάρχοντος κτηρίου, αλλά χρησιμοποιείται ΜΟΝΟ στον καθορισμό του βαθμού απόδοσης του δικτύου διανομής του κτηρίου αναφοράς. Χώρος διέλευσης. Καθορίζεται ο χώρος διέλευσης του δικτύου. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Διέλευση σε εσωτερικούς χώρους ή/και μέχρι 20% σε εξωτερικούς χώρους και Διέλευση πάνω από 20% σε εξωτερικούς χώρους. Εάν δεν καθοριστεί στους αεραγωγούς ο χώρος διέλευσης, θεωρείται ότι το κτήριο δεν διαθέτει δίκτυο αεραγωγών, παρά μόνο δίκτυο διανομής με σωληνώσεις. Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο βαθμός απόδοσης (από 0 έως 1) για το δίκτυο διανομής ψυχρού μέσου. Ο βαθμός απόδοσης προκύπτει σαν το συμπληρωματικό του συντελεστή ψυκτικών απωλειών, σύμφωνα με την ΤΟΤΕΕ /2010 ( Απώλειες δικτύων διανομής. Πίνακας Ποσοστό θερμικών/ψυκτικών απωλειών (%) δικτύου διανομής κεντρικής εγκατάστασης θέρμανσης ή/και ψύξης ως προς την συνολική θερμική / ψυκτική ενέργεια που μεταφέρει το δίκτυο). Το πεδίο είναι απενεργοποιημένο για τους αεραγωγούς. 86

87 Μόνωση. Ένδειξη ύπαρξης θερμομόνωσης για τους αεραγωγούς, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου. Το πεδίο είναι απενεργοποιημένο για το δίκτυο διανομής ψυχρού μέσου. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στο συγκεκριμένο δίκτυο διανομής (π.χ. θερμομόνωση δικτύου, κ.α.). 87

88 Οι Τερματικές μονάδες Η απόδοση ψύξης στους εσωτερικούς χώρους γίνεται μέσω των τερματικών μονάδων (ΤΜ). Για παράδειγμα, το ζεστό νερό που παράγεται από το λέβητα τροφοδοτείται μέσω της υδραυλικής εγκατάστασης του δικτύου διανομής σε μονάδες άμεσης απόδοσης, για παράδειγμα, θερμαντικά σώματα (καλοριφέρ) ή τοπικές κλιματιστικές μονάδες (ανεμιστήρα-στοιχείου γνωστά σαν fan coils), ή έμμεσης απόδοσης, για παράδειγμα ενσωματωμένες τερματικές μονάδες σε δομικά στοιχεία (ενδοδαπέδιο, ενδοτοίχιο). Σε περίπτωση ύπαρξης περισσότερων του ενός τύπων ΤΜ εισάγεται μια σύντομη περιγραφή και σαν βαθμός απόδοσης καταχωρείται μια μέση τιμή, σύμφωνα με την ΤΟΤΕΕ /2010. Τύπος. Εισάγεται μια σύντομη περιγραφή των ΤΜ της ζώνης. Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο μέσος βαθμός απόδοσης των ΤΜ (από 0 έως 1), λαμβάνοντας υπόψη την κατάσταση των συστημάτων, την αποδοτική λειτουργία και την επαρκή συντήρηση, σύμφωνα με τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Τερματικές μονάδες απόδοσης ψύξης). Αν στο προς επιθεώρηση κτήριο / τμήμα κτηρίου δεν υπάρχει σύστημα ψύξης, η απόδοση των τερματικών μονάδων λαμβάνεται 0,95, σύμφωνα με την ΤΟΤΕΕ /2010. Για την απόδοση της ΤΜ, χρησιμοποιείται η απόδοση εκπομπής της ΤΜ διορθωμένη με τους παράγοντες αποτελεσματικότητας της ακτινοβολίας, διακοπτόμενης λειτουργίας και υδραυλικής ισορροπίας, σύμφωνα με την ΤΟΤΕΕ /2010. Σε περίπτωση που υπάρχουν μόνο ΚΚΜ τότε στον τύπο των τερματικών μονάδων εισάγεται η περιγραφή «Στόμια (ΜΟΝΟ για ΚΚΜ)» και σαν βαθμός απόδοσης πρέπει να εισάγεται η τιμή μηδέν (0). Το κτήριο αναφοράς διαθέτει τις ίδιες τερματικές μονάδες με το υπό επιθεώρηση κτήριο ή θερμική ζώνη. Οι τερματικές μονάδες του κτηρίου αναφοράς είναι πάντοτε σε άριστη κατάσταση, δηλαδή χωρίς φθορές. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στις ΤΜ του συστήματος θέρμανσης / και ψύξης (π.χ. αντικατάσταση μονάδων, εγκατάσταση αυτοματισμών, κ.α.). 88

89 Οι Βοηθητικές μονάδες Στο στάδιο αυτό καταγράφονται τα βασικά τεχνικά χαρακτηριστικά των ηλεκτροκινητήρων και των άλλων βοηθητικών μονάδων της εγκατάστασης ψύξης. Τύπος. Καθορίζεται ο τύπος των βοηθητικών μονάδων. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Αντλία, Κυκλοφορητής, Ηλεκτροβάνα, Ανεμιστήρας, Πύργος ψύξης. Αριθμός. Εισάγεται ο αριθμός των μονάδων του συγκεκριμένου τύπου. Ισχύς (kw). Εισάγεται η ονομαστική ισχύς της κάθε βοηθητικής μονάδας του συγκεκριμένου τύπου. Αν δεν υπάρχουν βοηθητικές μονάδες στο σύστημα θέρμανσης, ως ισχύς βοηθητικών μονάδων πρέπει να εισάγεται η τιμή μηδέν (0). Αν το ίδιο σύστημα (π.χ. κυκλοφορητής), καλύπτει περισσότερες από μία ζώνες, τότε γίνεται επιμερισμός της ισχύος του συστήματος, ανάλογα το επιμέρους ποσοστό του θερμικού ή ψυκτικού φορτίου που παρέχει σε κάθε ζώνη Σε περίπτωση που δεν υπάρχουν διαθέσιμα αναλυτικά στοιχεία για τα βοηθητικά συστήματα, τότε επιλέγεται ένας τύπος, εισάγεται σαν αριθμός η μονάδα και σαν ισχύς η συνολική εγκατεστημένη ισχύς. Το κτήριο αναφοράς διαθέτει τα ίδια βοηθητικά συστήματα με το υπό επιθεώρηση κτήριο ή θερμική ζώνη. Δηλαδή ίδια επιμέρους ισχύ και χρόνο λειτουργίας των βοηθητικών συστημάτων. 89

90 Σύστημα ΖΝΧ Το σύστημα ΖΝΧ (Εικόνα 3-13) αποτελείται από: 1. Την παραγωγή 2. Το δίκτυο διανομής, και 3. Το σύστημα αποθήκευσης Εικόνα 3-13 Αν στο κτήριο δεν υπάρχει σύστημα ZNX, τότε ο χρήστης πρέπει να ορίσει ένα θεωρητικό σύστημα ZNX με λέβητα πετρελαίου (απόδοσης 93.5%), με δίκτυο διανομής θερμού μέσου (απόδοσης 95%), και αποθήκευση (απόδοσης 93%). Στην περίπτωση κτηρίων του τριτογενή τομέα με περιορισμένη κατανάλωση ΖΝΧ μικρότερη από 10 l/άτομο/ημέρα, τότε το σύστημα ΖΝΧ είναι τοπικοί ηλεκτρικοί θερμαντήρες (απόδοση 100%), διανομή (απόδοση 100%) και αποθήκευση (απόδοση 98%), σύμφωνα με την ΤΟΤΕΕ /2010. Εάν υπάρχει ηλιακός συλλέκτης τότε τα τεχνικά χαρακτηριστικά του συστήματος καταγράφονται στην ενότητα 5.3.7, ενώ η ηλεκτρική αντίσταση καταγράφεται στην συγκεκριμένη ενότητα. 90

91 Η Παραγωγή Τύπος. Καθορίζεται ο τύπος της μονάδας παραγωγής θερμικής ενέργειας για ΖΝΧ. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Λέβητας, Τηλεθέρμανση, ΣΗΘ, Αντλία Θερμότητας, Τοπικός ηλεκτρικός θερμαντήρας (θερμοσίφωνας ή ταχυθερμοσίφωνας), Τοπική μονάδα φυσικού αερίου, Μονάδα παραγωγής άλλου τύπου (κεντρική). Πηγή ενέργειας. Καθορίζεται η πηγή ενέργειας της συγκεκριμένης μονάδας: Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Φυσικό αέριο, Πετρέλαιο θέρμανσης, Πετρέλαιο κίνησης, Ηλεκτρική ενέργεια, Υγραέριο, Βιομάζα, Τηλεθέρμανση από ΔΕΗ, ΣΗΘ. Σε περίπτωση που στο κτήριο υπάρχει ΣΗΘ, τότε θα πρέπει σαν βαθμός απόδοσης του συστήματος, να εισάγεται ο βαθμός απόδοσης του εναλλάκτη. Ισχύς (kw). Εισάγεται η ονομαστική ισχύς της μονάδας παραγωγής ΖΝΧ σε kw (π.χ. λέβητας πετρελαίου). Σε περίπτωση που το υπάρχον κτήριο δεν διαθέτει σύστημα ΖΝΧ και εισάγουμε τα στοιχεία για το θεωρητικό σύστημα, τότε στο πεδίο της ισχύος πρέπει να εισαχθεί το μηδέν (0). Η ισχύς δεν λαμβάνεται υπόψη στους υπολογισμούς της ενεργειακής απόδοσης του υπάρχοντος κτηρίου, αλλά χρησιμοποιείται ΜΟΝΟ στον καθορισμό του βαθμού απόδοσης της μονάδας παραγωγής του κτηρίου αναφοράς, στην περίπτωση που πρόκειται για κεντρικό λέβητα. Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο βαθμός απόδοσης (από 0 έως 1) όπως μετρήθηκε κατά την ανάλυση της συγκεκριμένης μονάδας (ανάλογα με τον τύπο), ή από τυπικές τιμές σύμφωνα με την ΤΟΤΕΕ /2010 ( Απόδοση μονάδας παραγωγής ζεστού νερού χρήσης). Για την απόδοση της μονάδας λέβητα-καυστήρα, χρησιμοποιείται ο πραγματικός βαθμός απόδοσης μειωμένος με τους συντελεστές βαρύτητας σύμφωνα με την ΤΟΤΕΕ /2010 ( Βαθμός απόδοσης μονάδων λέβητα καυστήρα. Πίνακας Συντελεστής υπερδιαστασιολόγησης n g1 μονάδας λέβητα καυστήρα, Πίνακας Συντελεστής μόνωσης n g2 μονάδας λέβητα καυστήρα). Σε περίπτωση τοπικού ηλεκτρικού θερμαντήρα εισάγεται η τιμή 1, ενώ για τοπικό θερμοσίφωνα φυσικού αερίου εισάγεται η τιμή 0.85, σύμφωνα με την ΤΟΤΕΕ /

92 Ιαν - Δεκ. Εισάγεται ο μέσος μηνιαίος βαθμός κάλυψης (από 0 μέχρι 1) της απαιτούμενης θερμικής ενέργειας για ΖΝΧ από την συγκεκριμένη μονάδα παραγωγής, κατά την περίοδο λειτουργίας της θερμικής ζώνης. Ανάλογα με την χρήση της ζώνης, οι μήνες που το σύστημα δεν λειτουργεί εμφανίζονται με την προεπιλεγμένη τιμή 0, την οποία ο χρήστης δεν μπορεί να τροποποιήσει. Για όλους τους υπόλοιπους μήνες ο χρήστης πρέπει να εισάγει τιμές ώστε το άθροισμα όλων των βαθμών κάλυψης, από όλες τις μονάδες παραγωγής, για την υπό επιθεώρηση θερμική ζώνη, να ισούται με μονάδα (1) σε μηνιαία βάση. Στην περίπτωση συστημάτων τριπλής ενέργειας (π.χ. λέβητας-καυστήρας, ηλεκτρική αντίσταση και ηλιακοί συλλέκτες), για την παραγωγή θερμικής ενέργειας για ΖΝΧ, όπου η χρήση των συστημάτων διαφοροποιείται ανά χρονική περίοδο (χειμώνας, καλοκαίρι), ο καθορισμός του ποσοστού κάλυψης θερμικού φορτίου διαφοροποιείται για κάθε μήνα, ανάλογα με την εποχική χρήση του κάθε συστήματος και την αποδιδόμενη θερμική ισχύ τους. Αν η ηλεκτρική αντίσταση λειτουργεί ως εφεδρική στην διάρκεια όλου του έτους, τότε δεν συμμετέχει καθόλου στο ποσοστό κάλυψης θερμικού φορτίου. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στην συγκεκριμένη μονάδα παραγωγής του συστήματος ΖΝΧ (π.χ. αντικατάσταση μονάδας, εγκατάσταση αυτοματισμών, κ.α.). 92

93 Το Δίκτυο διανομής Σε περίπτωση ύπαρξης άνω του ενός δικτύων (κλάδων) διανομής ΖΝΧ στη ζώνη, απαιτείται ο προσδιορισμός μίας μόνο απόδοσης δικτύου, η οποία θα είναι σταθμισμένη. Κατά συνέπεια αν στη ζώνη υπάρχουν περισσότερα από ένα δίκτυα (κλάδοι) διανομής θερμού μέσου (που τροφοδοτούνται από διαφορετικές ή την ίδια μονάδα παραγωγής) και παρουσιάζουν διαφορετική ποιότητα και επάρκεια (πάχος) θερμομόνωσης, τότε ο βαθμός απόδοσής τους λαμβάνεται ενιαίος και ίσος με αυτόν του τμήματος που βρίσκεται στη χειρότερη ποιοτικά κατάσταση. Για το κάθε δίκτυο διανομής ΖΝΧ η απόδοσή του λαμβάνεται ανάλογα με την ημερήσια ζήτηση που καλύπτει. Τύπος. Εισάγεται μια σύντομη περιγραφή του συνολικού δικτύου διανομής που καλύπτει την ζώνη. Ανακυκλοφορία. Ένδειξη ύπαρξης ανακυκλοφορίας ΖΝΧ, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου. Χώρος διέλευσης. Καθορίζεται ο χώρος διέλευσης του δικτύου. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Διέλευση σε εσωτερικούς χώρους ή/και μέχρι 20% σε εξωτερικούς χώρους και Διέλευση > 20% σε εξωτερικούς χώρους. Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο βαθμός απόδοσης (από 0 έως 1) του δικτύου διανομής ΖΝΧ από την μονάδα παραγωγής προς την αποθήκευση. Ο βαθμός απόδοσης προκύπτει σαν το συμπληρωματικό του συντελεστή απωλειών, σύμφωνα με την ΤΟΤΕΕ /2010 ( Σύστημα διανομής θερμότητας ζεστού νερού χρήσης. Πίνακας Ποσοστό απωλειών (%) κεντρικού δικτύου διανομής για ζεστό νερό χρήσης (50 o C)). Σε περίπτωση τοπικών συστημάτων παραγωγής ΖΝΧ, ο βαθμός απόδοσης του δικτύου διανομής ΖΝΧ λαμβάνεται μονάδα (1), σύμφωνα με την ΤΟΤΕΕ /2010. Σε περίπτωση που η θερμική ζώνη τροφοδοτείται με άνω του ενός δικτύων (κλάδων) διανομής, με διαφορετικές τιμές ισχύος και αποδόσεις (λόγω ποιότητας), τότε εισάγεται η ισχύς του κλάδου με την χαμηλότερη απόδοση. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας συγκεκριμένο δίκτυο διανομής (π.χ. θερμομόνωση δικτύου, κ.α.). 93

94 Το Σύστημα αποθήκευσης Τύπος. Εισάγεται μια σύντομη περιγραφή της/ των δεξαμενών αποθήκευσης ΖΝΧ. Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο μέσος βαθμός απόδοσης (από 0 έως 1) των συστημάτων αποθήκευσης ΖΝΧ. Ο βαθμός απόδοσης προκύπτει σαν το συμπληρωματικό του συντελεστή θερμικών απωλειών, σύμφωνα με την ΤΟΤΕΕ /2010 ( Τερματικές μονάδες απόδοσης θερμότητας για ζεστό νερό χρήσης). Στις θερμικές απώλειες των συστημάτων αποθήκευσης λαμβάνονται υπόψη οι πλευρικές απώλειες από τον θερμαντήρα και οι αποδόσεις συναλλαγής (από εναλλάκτη ή ηλεκτρική αντίσταση) κατά περίπτωση. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στην δεξαμενή αποθήκευσης ΖΝΧ (π.χ. αντικατάσταση δεξαμενής, θερμομόνωση δεξαμενής, κ.α.). 94

95 Ηλιακός συλλέκτης Στην καρτέλα αυτή (εικόνα 3-14) εισάγονται καταγράφονται τα συστήματα ανανεώσιμων πηγών ενέργειας (ΑΠΕ) για παραγωγή θερμικής ενέργειας και τα χαρακτηριστικά τους που εξυπηρετούν την συγκεκριμένη θερμική ζώνη. Εικόνα 3-14 Σε όλα τα νέα ή ριζικά ανακαινιζόμενα κτήρια σύμφωνα με το άρθρο 8 του Κ.ΕΝ.Α.Κ. είναι υποχρεωτική η κάλυψη σημαντικού μέρους των αναγκών σε ζεστό νερό χρήσης από ηλιοθερμικά συστήματα. Το ελάχιστο ποσοστό του ηλιακού μεριδίου σε ετήσια βάση καθορίζεται σε 60%. Εισάγεται μόνο ένας τύπος συλλέκτη ανά θερμική ζώνη. Τύπος. Καθορίζεται ο τύπος του ηλιακού συλλέκτη. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Απλός επίπεδος συλλέκτης, Επιλεκτικός επίπεδος συλλέκτης, Συλλέκτης κενού, Χωρίς κάλυμμα, Συγκεντρωτικός. Θέρμανση. Ένδειξη κάλυψης φορτίων θέρμανσης από την εγκατάσταση των ηλιακών συλλεκτών, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου. ΖΝΧ. Ένδειξη κάλυψης φορτίων ΖΝΧ από την εγκατάσταση των ηλιακών συλλεκτών, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου. Συν. α, Συντελεστής αξιοποίησης ηλιακής ακτινοβολίας για ΖΝΧ. Εισάγεται ο ετήσιος συντελεστής αξιοποίησης της διαθέσιμης ηλιακής ακτινοβολίας για ΖΝΧ, σύμφωνα με τις αντίστοιχες τιμές που προέρχονται από τους υπολογισμούς διαστασιολόγησης της εγκατάστασης ή με τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής ηλιακής αξιοποίησης από ηλιακούς συλλέκτες. Πίνακας Συντελεστής αξιοποίησης ηλιακής ακτινοβολίας για παραγωγή ζεστού νερού χρήσης σε κατοικίες, Πίνακας Συντελεστής αξιοποίησης ηλιακής ακτινοβολίας για παραγωγή ζεστού νερού χρήσης σε κτήρια του τριτογενούς τομέα). 95

96 Συν. β, Συντελεστής αξιοποίησης ηλιακής ακτινοβολίας για θέρμανση χώρων. Εισάγεται ο ετήσιος συντελεστής αξιοποίησης της διαθέσιμης ηλιακής ακτινοβολίας για θέρμανση χώρων, σύμφωνα με τις αντίστοιχες τιμές που προέρχονται από τους υπολογισμούς διαστασιολόγησης της εγκατάστασης. Επιφάνεια (m 2 ). Εισάγεται η συνολική απορροφητική επιφάνεια των ηλιακών συλλεκτών (m 2 ). γ (deg), Προσανατολισμός. Εισάγεται ο προσανατολισμός της επιφάνειας των ηλιακών συλλεκτών (συνήθως νότιος). Σύμφωνα με την σύμβαση, επιφάνεια προς Βορά 0, προς Ανατολή 90, προς Νότο 180 και προς Δύση

97 β (deg), Κλίση. Εισάγεται η κλίση της επιφάνειας των ηλιακών συλλεκτών, μετρούμενη μεταξύ της καθέτου στην επιφάνεια και της κατακόρυφου (ζενίθ περιοχής), σύμφωνα με την ΤΟΤΕΕ /2010 ( Παράμετροι θέσης εγκατάστασης ηλιακών συλλεκτών). F_s, Συντελεστής σκίασης. Εισάγεται ο συντελεστής σκίασης της επιφάνειας των ηλιακών συλλεκτών, λόγω της σκίασης από εμπόδια στον περιβάλλοντα χώρο, σύμφωνα με τυπικές τιμές από την ΤΟΤΕΕ /2010. Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) ανά τετραγωνικό μέτρο συλλέκτη από την εγκατάσταση ηλιακών συλλεκτών. 97

98 Σύστημα ύγρανσης Το σύστημα ύγρανσης (Εικόνα 3-15) αποτελείται από: 1. Την παραγωγή 2. Το δίκτυο διανομής, και 3. Το σύστημα διοχέτευσης Εικόνα

99 Η Παραγωγή Τύπος. Καθορίζεται ο τύπος της μονάδας παραγωγής. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Ατμολέβητας κεντρικής παροχής, Τοπική μονάδα παραγωγής ατμού, Τοπική μονάδα ψεκασμού, Τοπική μονάδα άλλου τύπου. Πηγή ενέργειας. Καθορίζεται η πηγή ενέργειας της συγκεκριμένης μονάδας: Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Φυσικό αέριο, Πετρέλαιο θέρμανσης, Ηλεκτρική ενέργεια, Υγραέριο, Βιομάζα, Τηλεθέρμανση από ΔΕΗ, ΣΗΘ. Σε περίπτωση που στο κτήριο υπάρχει ΣΗΘ, τότε θα πρέπει σαν βαθμός απόδοσης του συστήματος, να εισάγεται ο βαθμός απόδοσης του εναλλάκτη. Ισχύς (kw). Εισάγεται η ονομαστική ισχύς της μονάδας παραγωγής σε kw (π.χ. μονάδα παραγωγής ατμού). Η ισχύς δεν λαμβάνεται υπόψη στους υπολογισμούς της ενεργειακής απόδοσης του υπάρχοντος κτηρίου, αλλά χρησιμοποιείται ΜΟΝΟ στον καθορισμό του βαθμού απόδοσης της μονάδας παραγωγής του κτηρίου αναφοράς, στην περίπτωση που πρόκειται για κεντρικό λέβητα. Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο βαθμός απόδοσης (από 0 έως 1) όπως μετρήθηκε κατά την ανάλυση της συγκεκριμένης μονάδας (ανάλογα με τον τύπο), ή από τυπικές τιμές σύμφωνα με την ΤΟΤΕΕ /2010 ( Απόδοση μονάδας παραγωγής θερμότητας). Για την απόδοση της μονάδας λέβητα-καυστήρα, χρησιμοποιείται ο πραγματικός βαθμός απόδοσης μειωμένος με τους συντελεστές βαρύτητας σύμφωνα με την ΤΟΤΕΕ /2010 ( Βαθμός απόδοσης μονάδων λέβητα καυστήρα. Πίνακας Συντελεστής υπερδιαστασιολόγησης ng1 μονάδας λέβητα καυστήρα, Πίνακας Συντελεστής μόνωσης ng2 μονάδας λέβητα καυστήρα). Σε περίπτωση τοπικής μονάδα παραγωγής ατμού ή τοπικής μονάδα ψεκασμού εμφανίζεται η προεπιλεγμένη τιμή 1, σύμφωνα με την ΤΟΤΕΕ /

100 Το Δίκτυο διανομής Τύπος. Εισάγεται μια σύντομη περιγραφή του συνολικού δικτύου διανομής που καλύπτει την ζώνη. Χώρος διέλευσης. Καθορίζεται ο χώρος διέλευσης του δικτύου. Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Διέλευση σε εσωτερικούς χώρους ή/και μέχρι 20% σε εξωτερικούς χώρους και Διέλευση > 20% σε εξωτερικούς χώρους. Β. Απ., Βαθμός Απόδοσης. Εισάγεται ο βαθμός απόδοσης (από 0 έως 1) για το δίκτυο διανομής από την μονάδα παραγωγής προς την ΚΚΜ. Ο βαθμός απόδοσης προκύπτει σαν το συμπληρωματικό του συντελεστή θερμικών απωλειών, σύμφωνα με την ΤΟΤΕΕ /2010 ( Απώλειες δικτύων διανομής. Πίνακας Ποσοστό θερμικών/ ψυκτικών απωλειών (%) δικτύου διανομής κεντρικής εγκατάστασης θέρμανσης ή/και ψύξης ως προς την συνολική θερμική / ψυκτική ενέργεια που μεταφέρει το δίκτυο). Σε περίπτωση τοπικής μονάδα παραγωγής ατμού ή τοπικής μονάδα ψεκασμού ο βαθμός απόδοσης της διανομής πρέπει να είναι μονάδα (1), σύμφωνα με την ΤΟΤΕΕ /

101 Η ισχύς δεν λαμβάνεται υπόψη στους υπολογισμούς της ενεργειακής απόδοσης του υπάρχοντος κτηρίου, αλλά χρησιμοποιείται ΜΟΝΟ στον καθορισμό του βαθμού απόδοσης του δικτύου διανομής του κτηρίου αναφοράς, στην περίπτωση που πρόκειται για κεντρικό λέβητα. Σε περίπτωση ύπαρξης άνω του ενός δικτύων διανομής ατμού από την μονάδα παραγωγής προς τις ΚΚΜ της ζώνης, απαιτείται ο προσδιορισμός μίας μόνο απόδοσης δικτύου, η οποία θα είναι σταθμισμένη. Κατά συνέπεια αν στη ζώνη υπάρχουν περισσότερα από ένα δίκτυα (κλάδοι) διανομής ατμού (που τροφοδοτούνται από διαφορετικές ή την ίδια μονάδα παραγωγής) και παρουσιάζουν διαφορετική ποιότητα και επάρκεια (πάχος) θερμομόνωσης, τότε ο βαθμός απόδοσής τους λαμβάνεται ενιαίος και ίσος με αυτόν του τμήματος που βρίσκεται στη χειρότερη ποιοτικά κατάσταση. Για το κάθε δίκτυο διανομής ατμού η απόδοση του λαμβάνεται ανάλογα με την επιμέρους θερμική ισχύ που μεταφέρει. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στο συγκεκριμένο δίκτυο διανομής (π.χ. θερμομόνωση δικτύου, κ.α.). 101

102 Το Σύστημα διοχέτευσης Τύπος. Εισάγεται μια σύντομη περιγραφή του συστήματος διοχέτευσης. Β. Απ., Βαθμός Απόδοσης. Εμφανίζεται ο βαθμός απόδοσης του συστήματος διοχέτευσης μέσα στην ΚΚΜ, ο οποίος είναι μονάδα (1), σύμφωνα με την ΤΟΤΕΕ /2010. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στο σύστημα διοχέτευσης (π.χ. αντικατάσταση συστήματος, κ.α.). 102

103 Κεντρική κλιματιστική μονάδα (ΚΚΜ) Η κεντρική οθόνη που πρέπει να συμπληρωθεί για την Κεντρική Κλιματιστική Μονάδα παρουσιάζεται στην εικόνα 16. Εικόνα 3-16 Αν στο υπό μελέτη κτήριο του τριτογενή τομέα δεν υπάρχει σύστημα κλιματισμού ή μηχανικού αερισμού / εξαερισμού, τότε ο χρήστης πρέπει να ορίσει ένα θεωρητικό σύστημα μηχανικού αερισμού (παροχή αέρα σύμφωνα με τα ελάχιστα απαιτούμενα όρια νωπού αέρα, χωρίς ανάκτηση θερμότητας), με ανεμιστήρες (ειδική ηλεκτρική ισχύς 1 kw s/ m3 ), σύμφωνα με την ΤΟΤΕΕ /2010. Στο υπό μελέτη κτήριο, η θερμοκρασία προσαγόμενου αέρα από την Κ.Κ.Μ για την χειμερινή περίοδο λαμβάνεται ίση με την επιθυμητή θερμοκρασία θέρμανσης του χώρου και για την θερινή περίοδο της ψύξης ίση με την επιθυμητή θερμοκρασία ψύξης του χώρου, σύμφωνα με την ΤΟΤΕΕ /2010. Τύπος. Εισάγεται μια σύντομη περιγραφή της ΚΚΜ. Τμ. Θέρμ. Ένδειξη ενεργού τμήματος θέρμανσης της ΚΚΜ, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου, δηλαδή η ΚΚΜ διαθέτει τμήμα θέρμανσης αέρα. Σε περίπτωση συστήματος αερισμού παροχής νωπού αέρα ή εξαερισμού, η ένδειξη αυτή πρέπει να είναι απενεργοποιημένη. F_h (m 3 /h). Εισάγεται η μέση παροχή του κλιματιζόμενου αέρα, για την χειμερινή περίοδο λειτουργίας της ΚΚΜ. R_h. Εισάγεται ο συντελεστής ανακυκλοφορίας του προσαγόμενου αέρα στην θερμική ζώνη, για την χειμερινή και την θερινή περίοδο. Συντελεστής ανακυκλοφορίας 1 σημαίνει 0% εξωτερικός (νωπός) αέρας και Συντελεστής ανακυκλοφορίας 0 σημαίνει 100% νωπός αέρας. 103

104 Για τον συντελεστή ανακυκλοφορίας, εμφανίζεται η προεπιλεγμένη τιμή 0. Q_r_h. Εισάγεται ο συντελεστής ανάκτησης θερμότητας, δηλαδή ο συντελεστής απόδοσης του εναλλάκτη θερμότητας, για την χειμερινή περίοδο. Για τον συντελεστή ανάκτησης θερμότητας, εμφανίζεται η προεπιλεγμένη τιμή 0. Τμ. Ψύξ. Ένδειξη ενεργού τμήματος ψύξης της ΚΚΜ, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου, δηλαδή η ΚΚΜ διαθέτει τμήμα ψύξης αέρα. Σε περίπτωση συστήματος αερισμού παροχής νωπού αέρα ή εξαερισμού, η ένδειξη αυτή πρέπει να είναι απενεργοποιημένη. F_c (m 3 /h). Εισάγεται η μέση παροχή του κλιματιζόμενου αέρα, κατά την θερινή περίοδο λειτουργίας της ΚΚΜ. R_c. Εισάγεται ο συντελεστής ανακυκλοφορίας του προσαγόμενου αέρα στην θερμική ζώνη, για την θερινή περίοδο. Συντελεστής ανακυκλοφορίας 1 σημαίνει 0% εξωτερικός (νωπός) αέρας και Συντελεστής ανακυκλοφορίας 0 σημαίνει 100% νωπός αέρας. Για τον συντελεστή ανακυκλοφορίας, εμφανίζεται η προεπιλεγμένη τιμή 0. Q_r_c. Εισάγεται ο συντελεστής ανάκτησης θερμότητας, δηλαδή ο συντελεστής απόδοσης του εναλλάκτη θερμότητας, για την θερινή περίοδο. Για τον συντελεστή ανάκτησης θερμότητας, εμφανίζεται η προεπιλεγμένη τιμή 0. Τμ. Ύγρ. Ένδειξη ενεργού τμήματος ύγρανσης της ΚΚΜ, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου, δηλαδή η ΚΚΜ διαθέτει σύστημα ύγρανσης του αέρα. H_r. Εισάγεται ο συντελεστής ανάκτησης υγρασίας από τον απορριπτόμενο αέρα της ζώνης. Φίλτρα. Ένδειξη ύπαρξης ειδικών ή απόλυτων ή τρίτης βαθμίδας φίλτρων στην ΚΚΜ, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου. E_vent (kws/m 3 ). Εισάγεται η συνολική ειδική ηλεκτρική ισχύς των ανεμιστήρων προσαγωγής και επιστροφή της ΚΚΜ. Η ειδική ηλεκτρική ισχύς είναι η ηλεκτρική ισχύς του ανεμιστήρα ανά μονάδα παρεχόμενου αέρα. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στην συγκεκριμένη ΚΚΜ (π.χ. αντικατάσταση μονάδων, κ.α.). 104

105 Σύστημα μηχανικού αερισμού / εξαερισμού Σε περιοχές όπου οι περιβαλλοντικές συνθήκες δεν επιτρέπουν τη χρήση του φυσικού αερισμού, για παράδειγμα, λόγω αυξημένης ατμοσφαιρικής ρύπανσης, είτε λόγω της χρήσης εσωτερικών τερματικών μονάδων ρύθμισης της θερμοκρασίας (πχ μονάδες ανεμιστήρα-στοιχείου - fan coils), η ανανέωση του εσωτερικού αέρα γίνεται με μηχανικά μέσα. Ο εξωτερικός (νωπός) αέρας κυκλοφορεί με την βοήθεια ανεμιστήρων, χωρίς κλιματισμό ή προκλιματισμό. Η προσαγωγή του εξωτερικού αέρα γίνεται μέσω δικτύου αεραγωγών που μεταφέρουν τον νωπό αέρα στους εσωτερικούς χώρους, αφού πρώτα τον φιλτράρουν ή/και δημιουργώντας μια διαφορά πίεσης με την απαγωγή του εσωτερικού αέρα (εξαερισμός). Εάν η προσαγωγή του εξωτερικού αέρα γίνεται αφού ρυθμιστεί η θερμοκρασία, και πιθανώς η υγρασία του αέρα, ή η εγκατάσταση εξαερισμού επιστρέφει στην ΚΚΜ, τότε τα απαιτούμενα στοιχεία εισάγονται στην οθόνη των ΚΚΜ, ορίζοντας σαν ανενεργά τα τμήματα θέρμανσης, ψύξης και ύγρανσης. 105

106 Σύστημα φωτισμού Το σύστημα φωτισμού (εικόνα 3-17) δεν είναι ενεργό για κτήρια κατοικιών (μονοκατοικίες, πολυκατοικίες) ακόμη και όταν υπάρχουν θερμικές ζώνες άλλης χρήσης. Εικόνα 3-17 Αν στο υπό μελέτη κτήριο του τριτογενή τομέα η συνολική εγκατεστημένη ισχύς για φωτισμό που έχει εισάγει ο χρήστης είναι μικρότερη από τις ελάχιστες τιμές που προσδιορίζονται στην ΤΟΤΕΕ /2010, τότε στους υπολογισμούς το λογισμικό λαμβάνει αυτόματα υπόψη του τις ελάχιστες τιμές. Εγκατεστημένη ισχύς (kw). Εισάγεται η συνολική εγκατεστημένη ισχύς (kw) για τον τεχνητό φωτισμό του χώρου. Περιοχή ΦΦ (%). Εισάγεται το ποσοστό (0-100) της επιφάνειας δαπέδου της θερμικής ζώνης που καλύπτεται με φυσικό φωτισμό (ΦΦ), σύμφωνα με την ΤΟΤΕΕ /2010 ( Περιοχές (ζώνες) φυσικού φωτισμού). Αυτοματισμοί ελέγχου ΦΦ. Καθορίζεται η διάταξη αυτοματισμού στην περιοχή φυσικού φωτισμού (ΦΦ). Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Αυτόματος ή Χειροκίνητος έλεγχος ΦΦ. Ουσιαστικά μειώνεται η κατανάλωση ενέργειας για τον τεχνητό φωτισμό εξαιτίας αυτοματισμών αξιοποίησης ΦΦ. Στην περίπτωση που δεν υπάρχουν διατάξεις αυτοματισμού η επιλογή είναι «Χειροκίνητος έλεγχος». Ο «Χειροκίνητος έλεγχος» εμφανίζεται σαν προεπιλεγμένη τιμή στην οθόνη. Για την επιλογή «Αυτόματος έλεγχος» θα πρέπει να έχει οριστεί «Περιοχή ΦΦ». Τουλάχιστον το 60% των εγκατεστημένων φωτιστικών στην περιοχή ΦΦ θα πρέπει να ελέγχονται από τον συγκεκριμένο τοπικό αυτοματισμό με αισθητήρες ΦΦ, για να είναι δυνατή η επιλογή, σύμφωνα με την ΤΟΤΕΕ /

107 Αυτοματισμοί ανίχνευσης κίνησης. Καθορίζεται η διάταξη αυτοματισμού ανίχνευσης κίνησης στην θερμική ζώνη για τον προσδιορισμό του συντελεστή επίδρασης χρηστών (Fo). Ο χρήστης μπορεί να επιλέξει από τον διαθέσιμο κατάλογο μεταξύ των εξής: Χειροκίνητος διακόπτης (αφής/σβέσης), Χειροκίνητος διακόπτης (αφής/σβέσης) και πρόσθετη αυτόματη ένδειξη για συνολική σβέση, Αυτόματη έναυση / ρύθμιση φωτεινής ροής (dimming), Αυτόματη έναυση και σβέση, Χειροκίνητη έναυση / ρύθμιση φωτεινής ροής (dimming), Χειροκίνητη έναυση / αυτόματη σβέση, σύμφωνα με την ΤΟΤΕΕ /2010. Ουσιαστικά μειώνεται η ενέργεια για φωτισμό εξαιτίας αυτοματισμών ανίχνευσης κίνησης. Στην περίπτωση που δεν υπάρχουν διατάξεις αυτοματισμού η επιλογή είναι «Χειροκίνητος διακόπτης». Ο «Χειροκίνητος διακόπτης» εμφανίζεται σαν προεπιλεγμένη τιμή στην οθόνη Τουλάχιστον ένας αισθητήρας ανά δωμάτιο και για μεγάλους χώρους ένας αισθητήρας ανά 30 m², για να είναι δυνατή η επιλογή, σύμφωνα με την ΤΟΤΕΕ /2010. Σύστημα απομάκρυνσης θερμότητας. Ένδειξη ύπαρξης συστήματος απομάκρυνσης της θερμότητας που εκλύεται από τα φωτιστικά, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου. Φωτισμός ασφαλείας. Ένδειξη ύπαρξης συστήματος φωτισμού ασφαλείας, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου. Σε αυτή την περίπτωση, η ετήσια κατανάλωση για φωτισμό επιβαρύνεται με 1 kwh/m2, σύμφωνα με την ΤΟΤΕΕ /2010. Σύστημα εφεδρείας. Ένδειξη ύπαρξης εφεδρικού συστήματος για φωτισμό, επιλέγοντας το αντίστοιχο σύμβολο ελέγχου. Σε αυτή την περίπτωση, η ετήσια κατανάλωση για φωτισμό επιβαρύνεται με 5 kwh/m2, σύμφωνα με την ΤΟΤΕΕ /2010. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( ). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) από επεμβάσεις εξοικονόμησης ενέργειας στον φωτισμό (π.χ. εγκατάσταση ενεργειακά αποδοτικών λαμπτήρων, εγκατάσταση αυτοματισμών, κ.α.). 107

108 3.4 Μη θερμαινόμενοι χώροι / Ηλιακοί χώροι Οι Μη Θερμαινόμενοι Χώροι και οι Ηλιακοί Χώροι, εάν υπάρχουν, απαιτούν την εισαγωγή πληροφοριών για τα γενικά χαρακτηριστικά του χώρου και την κατασκευή του κελύφους. Σύμφωνα με την ΤΟΤΕΕ /2010: Οι Μη Θερμαινόμενοι/Ηλιακοί Χώροι δεν έχουν σύστημα θέρμανσης, ψύξης και κλιματισμού, δηλαδή είναι ενεργειακά αδρανείς χώροι. Στους Μη Θερμαινόμενους/Ηλιακούς Χώρους δεν λαμβάνονται υπόψη τα εσωτερικά θερμικά κέρδη, και ο φωτισμός. Στους Μη Θερμαινόμενους/Ηλιακούς Χώρους δεν συμπεριλαμβάνονται μη θερμαινόμενοι χώροι κύριας χρήσης (π.χ. χώροι στάθμευσης, αποθήκες, κ.α.), για τους οποίους προβλέπεται η υπαγωγή τους στο κτήριο ως θερμικών ζωνών με την αντίστοιχη χρήση. Οι Μη Θερμαινόμενοι/Ηλιακοί Χώροι ορίζονται ακριβώς με τον ίδιο τρόπο και εμφανίζονται οι ίδιες καρτέλες με τις ίδιες παραμέτρους (Εικόνα 3-18) Εικόνα 3-18 Συνολική επιφάνεια (m 2 ). Εισάγεται το συνολικό εμβαδόν δαπέδου του χώρου, λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις της κατασκευής. Διείσδυση αέρα (m 3 /h). Εισάγεται ο συνολικός αερισμός του χώρου, μέσω διείσδυσης και φυσικού αερισμού των κουφωμάτων, σύμφωνα με τις τιμές που περιλαμβάνονται στην ΤΟΤΕΕ /2010 ( Αερισμός μη θερμαινόμενων και ηλιακών χώρων. Πίνακας Συνολικός αερισμός για μην θερμαινόμενους χώρους). 108

109 3.4.1 Αδιαφανείς επιφάνειες Περιλαμβάνει δεδομένα για τις αδιαφανείς επιφάνειες του κελύφους της συγκεκριμένης ζώνης που βρίσκονται σε επαφή με τον εξωτερικό αέρα. Τα στοιχεία αναφορικά με τις αδιαφανείς επιφάνειες εισάγονται σε πρώτο στάδιο απευθείας από το σχεδιαστικό. ΠΡΟΣΟΧΗ! Αδιαφανείς επιφάνειες σε επαφή με όμορα κτίσματα τα οποία είναι θερμαινόμενα (σαν χρήσεις κτηρίων), δεν λαμβάνονται υπόψη στους υπολογισμούς και συνεπώς δεν ορίζονται στο κέλυφος (ΤΟΤΕΕ /2010). ΠΡΟΣΟΧΗ! Αδιαφανείς επιφάνειες σε επαφή με όμορα κτίσματα τα οποία είναι μη θερμαινόμενα (σαν χρήσεις κτηρίων), λαμβάνονται υπόψη στους υπολογισμούς και συνεπώς ορίζονται στο κέλυφος σαν αδιαφανείς επιφάνειες σε επαφή με τον εξωτερικό αέρα (ΤΟΤΕΕ /2010). ΠΡΟΣΟΧΗ! Αδιαφανείς επιφάνειες που χαρακτηρίζονται «Έμμεσου Ηλιακού Κέρδους» και περιλαμβάνουν, για παράδειγμα, τοίχο θερμικής μάζας (χωρίς θερμοσιφωνική ροή, χωρίς θυρίδες αερισμού) ή τοίχο Trombe, δεν λαμβάνονται υπόψη σαν Παθητικά Ηλιακά Συστήματα, αλλά σαν απλά δομικά στοιχεία (ενότητα 6.2.1). Τα στοιχεία «Έμμεσου Ηλιακού Κέρδους» δεν λαμβάνονται, προς το παρόν, υπόψη στους υπολογισμούς (ΤΟΤΕΕ /2010 και /2010). ΠΡΟΣΟΧΗ! Αδιαφανείς επιφάνειες που χαρακτηρίζονται ως «Αεριζόμενο κέλυφος», δεν λαμβάνονται υπόψη σαν Παθητικά Συστήματα Δροσισμού, αλλά σαν απλά δομικά στοιχεία (ενότητα 6.2.1) (ΤΟΤΕΕ /2010). Το αεριζόμενο κέλυφος δεν λαμβάνεται, προς το παρόν, υπόψη στους υπολογισμούς (ΤΟΤΕΕ /2010 και /2010). Τύπος. Καθορίζεται ο τύπος του δομικού στοιχείου. Εισάγεται αυτόματα από το λογισμικό μεταξύ των εξής κατηγοριών: Τοίχος, Οροφή, Πυλωτή, Πόρτα. Περιγραφή. Εισάγεται αυτόματα από το λογισμικό μια σύντομη περιγραφή. γ (deg), Προσανατολισμός. Εισάγεται αυτόματα από το λογισμικό ο προσανατολισμός του δομικού στοιχείου. Σύμφωνα με την σύμβαση, επιφάνεια με προσανατολισμό προς Βορά η τιμή είναι 0, προς Ανατολή 90, προς Νότο 180 και προς Δύση 270. β (deg), Κλίση. Εισάγεται αυτόματα από το λογισμικό η κλίση του δομικού στοιχείου, μετρούμενη μεταξύ της καθέτου στην επιφάνεια και της κατακόρυφου (ζενίθ περιοχής). Ένας κατακόρυφος τοίχος έχει κλίση 90, μια επίπεδη οροφή 0, ενώ μια πυλωτή 180. Εμβαδόν (m 2 ). Εισάγεται αυτόματα από το λογισμικό το συνολικό εμβαδόν της αδιαφανούς επιφάνειας (δεν περιλαμβάνονται τα ανοίγματα), λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις της κατασκευής. Το εμβαδόν δεν μπορεί να τροποποιηθεί από το χρήστη. 109

110 U (W/m 2 K), Συντελεστής θερμοπερατότητας. Εισάγεται αυτόματα από το λογισμικό ο συντελεστής θερμοπερατότητας του δομικού στοιχείου. Ο συντελεστής δύναται να τροποποιηθεί από τον χρήστη. a, Απορροφητικότητα. Καθορίζεται ο συντελεστής απορροφητικότητας στην ηλιακή ακτινοβολία στην εξωτερική πλευρά της επιφάνειας του δομικού στοιχείου. Εξαρτάται από τον τύπο του δομικού στοιχείου, το υλικό και το χρώμα των τελικών επιστρώσεων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής απορρόφησης ηλιακής ακτινοβολίας. Πίνακας 3.14-Τυπικές τιμές ανακλαστικότητας & απορροφητικότητας στην ηλιακή ακτινοβολία). Ο χρήστης μπορεί να επιλέξει τον συντελεστή από την κυλιόμενη λίστα. Σε περίπτωση που υπάρχει πιστοποιητικό από αναγνωρισμένο φορέα σχετικά με την απορροφητικότητα του δομικού στοιχείου τότε καταγράφεται η συγκεκριμένη τιμή. ε, Συντελεστής εκπομπής θερμικής ακτινοβολίας. Καθορίζεται ο συντελεστής εκπομπής για την θερμική ακτινοβολία στην εξωτερική πλευρά της επιφάνειας του δομικού στοιχείου. Ο συντελεστής επιλέγεται σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής εκπομπής στη θερμική ακτινοβολία. Πίνακας Τιμές του συντελεστή εκπομπής (εκπεμπτικότητα) θερμικής ακτινοβολίας). Ο χρήστης μπορεί να επιλέξει τον συντελεστή από την κυλιόμενη λίστα. Σε περίπτωση που υπάρχει πιστοποιητικό από αναγνωρισμένο φορέα σχετικά με τον συντελεστή εκπομπής του δομικού στοιχείου τότε καταγράφεται η συγκεκριμένη τιμή. F_hor_h, Συντελεστής σκίασης Ορίζοντας - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την χειμερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά Κτήριακτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_hor_c, Συντελεστής σκίασης Ορίζοντας - καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την θερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά Κτήριακτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο

111 F_ov_h, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (πρόβολοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_ov_c, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (προβόλοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο Σε περίπτωση εξωτερικού σκιάστρου, για παράδειγμα τέντες και μόνιμες εξωτερικές περσίδες, ο συντελεστής σκίασης κατά την θερινή περίοδο, προσδιορίζεται σύμφωνα με την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης λόγω τέντας, Συντελεστής σκίασης λόγω εξωτερικών περσίδων, Πίνακας Συντελεστής σκίασης από οριζόντιες περσίδες Fsh) και εισάγεται στη θέση του F_o_c. F_fin_h, Συντελεστής σκίασης Πλευρικές προεξοχές- χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο

112 F_fin_c, Συντελεστής σκίασης Πλευρικές προεξοχές- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο Για όλους τους συντελεστές σκίασης των αδιαφανών επιφανειών ανά όψη (με ίδιο προσανατολισμό), κατά παραδοχή, είναι δυνατός ο υπολογισμός μιας ενιαίας τιμής, σύμφωνα με την ΤΟΤΕΕ /2010. Θερμογέφυρες, ΣΨl (W/K), Συνολικές απώλειες λόγω θερμογεφυρών. Εισάγονται αυτόματα από το λογισμικό οι συνολικές απώλειες λόγω θερμογεφυρών, οι οποίες προκύπτουν από το άθροισμα των επιμέρους γινομένων του μήκους (m) με τον συντελεστή γραμμικής θερμοπερατότητας (W/m K) για όλες τις θερμογέφυρες. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( /m²). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) ανά m² επιφάνειας από επεμβάσεις για εξοικονόμηση ενέργειας στο συγκεκριμένο δομικό στοιχείο (π.χ. θερμομόνωση, βάψιμο εξωτερικής επιφάνειας, εξωτερική σκίαση, κ.α.). 112

113 3.4.2 Σε επαφή με το έδαφος Τύπος. Καθορίζεται ο τύπος του δομικού στοιχείου. Εισάγεται αυτόματα από το λογισμικό μεταξύ των εξής κατηγοριών: Τοίχος, Δάπεδο. Περιγραφή. Εισάγεται αυτόματα από το λογισμικό μια σύντομη περιγραφή. Εμβαδόν (m 2 ). Εισάγεται αυτόματα από το λογισμικό το εμβαδόν της αδιαφανούς επιφάνειας λαμβάνοντας υπόψη τις εξωτερικές διαστάσεις. Το εμβαδόν δεν μπορεί να τροποποιηθεί από το χρήστη. U (W/m 2 K), Συντελεστής θερμοπερατότητας. Εισάγεται αυτόματα από το λογισμικό ο ονομαστικός συντελεστής θερμοπερατότητας του δομικού στοιχείου. Για τα νέα κτήρια υπολογίζεται σύμφωνα με την ΤΟΤΕΕ /2010 ( Δομικό στοιχείο σε επαφή με το έδαφος). Ο συντελεστής θερμοπερατότητας δύναται να τροποποιηθεί από το χρήστη. Κ. Βάθος (m). Εισάγεται αυτόματα από το λογισμικό το βάθος έδρασης (απόλυτη τιμή) μέσα στο έδαφος του κάτω τμήματος του δομικού στοιχείου. Για δάπεδα σε επαφή με το έδαφος, το βάθος λαμβάνεται 0, σύμφωνα με την ΤΟΤΕΕ /2010 ( Αδιαφανή δομικά στοιχεία σε επαφή με το έδαφος). Α. Βάθος (m). Εισάγεται αυτόματα από το λογισμικό το βάθος έδρασης (απόλυτη τιμή) μέσα στο έδαφος από το οποίο ξεκινάει το κατακόρυφο δομικό στοιχείο (τοίχος), σύμφωνα με την ΤΟΤΕΕ /2010 ( Αδιαφανή δομικά στοιχεία σε επαφή με το έδαφος). Για δάπεδα το πεδίο είναι ανενεργό. Περίμετρος (m). Εισάγεται αυτόματα από το λογισμικό η εκτεθειμένη περίμετρος του δαπέδου. Σε περίπτωση τοίχου το πεδίο είναι ανενεργό. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( /m²). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) ανά m² επιφάνειας από επεμβάσεις για εξοικονόμηση ενέργειας στο συγκεκριμένο δομικό στοιχείο (π.χ. θερμομόνωση, κ.α.). 113

114 3.4.3 Διαφανείς επιφάνειες Περιλαμβάνει δεδομένα για τις διαφανείς επιφάνειες του κελύφους της συγκεκριμένης ζώνης που βρίσκονται σε επαφή με το εξωτερικό περιβάλλον. ΠΡΟΣΟΧΗ! Διαφανείς επιφάνειες που χαρακτηρίζονται «Άμεσου Ηλιακού Κέρδους» σύμφωνα με την ΤΟΤΕΕ /2010 καταγράφονται ΜΟΝΟ στα Παθητικά Ηλιακά Συστήματα (ενότητα 6.2.4) (ΤΟΤΕΕ /2010). ΠΡΟΣΟΧΗ! Διαφανείς επιφάνειες που χαρακτηρίζονται «Έμμεσου Ηλιακού Κέρδους» και περιλαμβάνουν, για παράδειγμα, νότια υαλοστάσια σε μικρή απόσταση από τοίχο θερμικής μάζας (χωρίς θερμοσιφωνική ροή, χωρίς θυρίδες αερισμού) συμπαγούς κατασκευής, ή τοίχο Trombe, δεν λαμβάνονται καθόλου υπόψη. Τα στοιχεία «Έμμεσου Ηλιακού Κέρδους» δεν λαμβάνονται, προς το παρόν, υπόψη στους υπολογισμούς. Τύπος. Καθορίζεται ο τύπος του δομικού στοιχείου. Εισάγεται αυτόματα από το λογισμικό μεταξύ των εξής κατηγοριών: Ανοιγόμενο κούφωμα, Μη ανοιγόμενο κούφωμα. Ανοιγόμενη πρόσοψη, Μη ανοιγόμενη πρόσοψη. Περιγραφή. Εισάγεται αυτόματα από το λογισμικό μια σύντομη περιγραφή. γ (deg), Προσανατολισμός. Εισάγεται αυτόματα από το λογισμικό ο προσανατολισμός του δομικού στοιχείου. Σύμφωνα με την σύμβαση, επιφάνεια με προσανατολισμό προς Βορά η τιμή είναι 0, προς Ανατολή 90, προς Νότο 180 και προς Δύση 270. β (deg), Κλίση. Εισάγεται αυτόματα από το λογισμικό η κλίση του δομικού στοιχείου, μετρούμενη μεταξύ της καθέτου στην επιφάνεια και της κατακόρυφου (ζενίθ περιοχής). Ένας κατακόρυφο άνοιγμα έχει κλίση 90 και ένας φεγγίτης σε μια επίπεδη οροφή 0. Εμβαδόν (m 2 ). Εισάγεται αυτόματα από το λογισμικό το συνολικό εμβαδόν της διαφανούς επιφάνειας συμπεριλαμβανομένου και του πλαισίου. Το εμβαδόν δεν μπορεί να τροποποιηθεί από το χρήστη. Τύπος ανοίγματος. Καθορίζεται ο τύπος του ανοίγματος, ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. U (W/m 2 K), Συντελεστής θερμοπερατότητας ανοίγματος. Εμφανίζεται ο συνολικός συντελεστής θερμοπερατότητας του κουφώματος (για τον υαλοπίνακα μαζί με το πλαίσιο), ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. Ο συντελεστής θερμοπερατότητας δύναται να τροποποιηθεί από το χρήστη. 114

115 g-w, Διαπερατότητα. Εμφανίζεται ο συντελεστής συνολικής διαπερατότητας στην ηλιακή ακτινοβολία της διαφανούς επιφάνειας, ανάλογα με τον τύπο του κουφώματος που έχει επιλέξει ο χρήστης στο σχεδιαστικό. Το πεδίο αυτό συμπληρώνεται αυτόματα από το λογισμικό. Ο συντελεστής διαπερατότητας δύναται να τροποποιηθεί από το χρήστη. F_hor_h, Συντελεστής σκίασης Ορίζοντας - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την χειμερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά Κτήριακτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_hor_c, Συντελεστής σκίασης Ορίζοντας - καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τον ορίζοντα κατά την θερινή περίοδο, λαμβάνοντας υπόψη την σκίαση από τον περιβάλλοντα χώρο του κτηρίου, λόγω φυσικών (π.χ. λόφοι) ή τεχνητών (π.χ. ψηλά γειτονικά κτήρια) εμποδίων, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης ορίζοντα Fhor. Πίνακας Συντελεστής σκίασης από ορίζοντα Fhor). Σε περίπτωση ελεύθερου ορίζοντα ο συντελεστής ισούται με τη μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_ov_h, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες - χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (πρόβολοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_ov_c, Συντελεστής σκίασης Πρόβολοι / Τέντες / Περσίδες- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα οριζόντια σταθερά εξωτερικά σκίαστρα (προβόλοι, σκέπαστρα ανοιγμάτων, προεξοχές, μπαλκόνια, κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από προβόλους Fov. Πίνακας Συντελεστής σκίασης από οριζόντιους προβόλους Fov) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο

116 Σε περίπτωση εξωτερικού σκιάστρου, για παράδειγμα τέντες και μόνιμες εξωτερικές περσίδες, ο συντελεστής σκίασης κατά την θερινή περίοδο, προσδιορίζεται σύμφωνα με την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης λόγω τέντας, Συντελεστής σκίασης λόγω εξωτερικών περσίδων, Πίνακας Συντελεστής σκίασης από οριζόντιες περσίδες Fsh) και εισάγεται στη θέση του F_o_c. F_fin_h, Συντελεστής σκίασης Πλευρικές προεξοχές- χειμώνας. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την χειμερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο F_fin_c, Συντελεστής σκίασης Πλευρικές προεξοχές- καλοκαίρι. Εισάγεται ο μερικός συντελεστής σκίασης από τα πλευρικά κατακόρυφα σταθερά εξωτερικά σκίαστρα (πτερύγια, πλευρικές εσοχές, ή εξοχές ανοιγμάτων κ.α.) κατά την θερινή περίοδο, σύμφωνα με τις τυπικές τιμές από την ΤΟΤΕΕ /2010 ( Συντελεστής σκίασης από πλευρικές προεξοχές Ffin. Πίνακας 3.20.α. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την αριστερή πλευρά, Πίνακας 3.20.β. - Συντελεστής σκίασης από πλευρικές προεξοχές Ffin από την δεξιά πλευρά) βάσει του προσανατολισμού και της γεωμετρίας του σκιάστρου. Σε περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (1), ενώ για πλήρη σκίαση ισούται με μηδέν (0). Πρέπει να συμπληρωθεί από τον χρήστη, όπως παρουσιάζεται στην παράγραφο Για όλους τους συντελεστές σκίασης των αδιαφανών επιφανειών ανά όψη (με ίδιο προσανατολισμό), κατά παραδοχή, είναι δυνατός ο υπολογισμός μιας ενιαίας τιμής, σύμφωνα με την ΤΟΤΕΕ /2010. Σε περίπτωση διαμόρφωσης σεναρίων για επεμβάσεις εξοικονόμησης ενέργειας εισάγεται επιπλέον: Κόστος ( /m²). Εισάγεται το συνολικό κόστος επένδυσης (υλικά, εργασίες κλπ) ανά m² επιφάνειας από επεμβάσεις για εξοικονόμηση ενέργειας στο συγκεκριμένο δομικό στοιχείο. 116

117 4.ΑΝΤΙΓΡΑΦΟ ΚΤΗΡΙΟΥ (ΣΕΝΑΡΙΑ) Ο χρήστης έχει την δυνατότητα να διαμορφώσει και να αξιολογήσει μέχρι τρεις συστάσεις για τη βελτίωση της ενεργειακής απόδοσης του κτηρίου. Ο χρήστης με αριστερό κλικ πάνω στο Αντίγραφο κτηρίου που βρίσκεται κάτω από το αριστερό μενού Ενεργειακής Μελέτης. (εικόνα εικόνα 3-19α ). Μετά την δημιουργία του αντιγράφου κάνοντας κλικ στην επιλογή που εμφανίζεται (Κτήριο 1, Κτήριο 2 κτλ) θα μεταφερθείτε στο αντίγραφο (εικόνα 3-19 β). Στο μενού Ενεργειακής Μελέτης κάτω από τις Γενικές πληροφορίες αναγράφεται το αντίγραφο που επεξεργάζεστε (εικόνα 3-19 γ) Με την επιλογή αυτή «αντιγράφεται» ολόκληρο το επιλεγμένο κτήριο με την δομή και τα δεδομένα που έχει εισάγει ο χρήστης και εμφανίζεται στο δέντρο πλοήγησης. Ανάλογα με την/τις επεμβάσεις που έχει σχεδιάσει, ο χρήστης τροποποιεί επιλεκτικά τις τιμές των δεδομένων που ανταποκρίνονται στο εκάστοτε σενάριο, εισάγοντας ταυτόχρονα το αντίστοιχο κόστος. Όταν βρίσκεστε σε ένα από τα σενάρια μπορείτε να αλλάξετε όλα τα πεδία όπως και στο Υπάρχον Κτήριο και όπου κρίνετε απαραίτητο συμπληρώνετε και το κόστος που απαιτείται για την αλλαγή αυτή. (εικόνα 3-20) Στην περίπτωση που ο χρήστης έχει επιλέξει προσθήκη αντίγραφου κτηρίου και έχει διαμορφώσει ένα σενάριο, οποιαδήποτε τροποποίηση στο αρχικό κτήριο δεν επικαιροποιείται στο αντίγραφο κτηρίου. Συνεπώς, ο χρήστης θα πρέπει να επανεισάγει τις όποιες αλλαγές κάνει και στο αντίγραφο κτιρίου. Σημείωση: Στην περίπτωση αντίγραφου κτηρίου, οι οθόνες είναι οι ίδιες με αυτές του υπάρχοντος κτηρίου, με την μόνη διαφορά ότι στην οθόνη του κτηρίου το πεδίο «Περιγραφή» γίνεται ενεργό. Περιγραφή. Εισάγεται μια σύντομη περιγραφή (μέχρι 80 χαρακτήρες) του συγκεκριμένου σεναρίου, η οποία θα εμφανίζεται στο ΠΕΑ. Ο χρήστης μπορεί να διαμορφώσει και να αξιολογήσει μέχρι και 3 διαφορετικά σενάρια για το προς επιθεώρηση κτήριο/τμήμα κτηρίου. Ανάλογα με την ανάλυση των αποτελεσμάτων από τους υπολογισμούς, ο χρήστης επιλέγει και αξιολογεί συγκεκριμένες συστάσεις για τη βελτίωση της ενεργειακής απόδοσης του κτηρίου. Τελικά, ο επιλέγει τουλάχιστον μία έως τρεις συστάσεις για τη βελτίωση της ενεργειακής απόδοσης του κτηρίου/τμήματος κτηρίου, οι οποίες, στο προς υποβολή αρχείο πρέπει είναι ιεραρχημένες και σε σχέση με το κόστος/ενεργειακό όφελος που συνεπάγονται. 117

118 Η ιεράρχηση των σεναρίων γίνεται στην οθόνη των αποτελεσμάτων και συγκεκριμένα στην υπό-οθόνη της ενεργειακής κατάταξης. Εικόνα 3-19 α - β - γ Εικόνα

119 Αφού ολοκληρώσετε τις αλλαγές στο σενάριο αποθηκεύστε και επιστρέψτε στο Υπάρχον Κτήριο όπως δείχνετε στην εικόνα Εικόνα

120 5. ΕΚΤΕΛΕΣΗ ΚΑΙ ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΛΕΤΗΣ Αφού έχετε αποθηκεύσει τις αλλαγές και προσθήκες στο Υπάρχον Κτήριο ή και στα αντίγραφα (αν υπάρχουν). θα παρατηρήστε ότι στο μενού της εικόνας 3-22 εμφανίζεται μία ακόμη επιλογή με όνομα Εκτέλεση. Εικόνα 3-22 Σημείωση: Το κουμπί Εκτέλεση εμφανίζεται μόνο στο Υπάρχον Κτήριο. Σε περίπτωση που υπάρχουν αντίγραφα αυτού του κτηρίου δεν χρειάζεται να εκτελεστούν ξεχωριστά. Αν πατήσετε αυτή την επιλογή θα μεταφερθείτε στην φόρμα εκτέλεσης και αφού περιμένετε έως ότου να ολοκληρωθεί η διαδικασία, θα εμφανιστεί η επιλογή [Δείτε τα αποτελέσματα] (εικόνα 3-23) Εικόνα

121 Αυτή η επιλογή παράγει τα παρακάτω αποτελέσματα (εικόνα 3-24) Ενεργειακή κατάταξη Απαιτήσεις, Κατανάλωση Οικονομοτεχνική ανάλυση Κατεβάστε το XML Μελέτη ενεργειακής απόδοσης Τα αποτελέσματα εμφανίζονται για το υπάρχον κτήριο, το κτήριο αναφοράς καθώς επίσης και για κάθε σενάριο που έχει διαμορφώσει ο χρήστης. Οι τελικές χρήσεις που εμφανίζονται στις οθόνες των αποτελεσμάτων είναι θέρμανση, ψύξη, ΖΝΧ και για κτήρια του τριτογενή τομέα, φωτισμός. Η κατανάλωση για τον αερισμό συμπεριλαμβάνεται στις καταναλώσεις για θέρμανση/ψύξη, όπως επίσης και η κατανάλωση ενέργειας των βοηθητικών συστημάτων (θέρμανσης, ψύξης και αερισμού) και του συστήματος ύγρανσης, αν υπάρχει. Εικόνα

122 5.1 Ενεργειακή κατάταξη Εμφανίζεται η ενεργειακή κατάταξη του κτηρίου καθώς επίσης και ένας συγκριτικός πίνακας με την κατανάλωση πρωτογενούς ενέργειας ανά τελική χρήση (θέρμανση, ψύξη, ΖΝΧ, φωτισμός και συνεισφορά από ΑΠΕ και ΣΗΘ )και την ενεργειακή κατάταξη του κτηρίου, όπως θα εμφανίζονται στο ΠΕΑ, για το υπάρχον κτήριο, το κτήριο αναφοράς καθώς επίσης και για κάθε σενάριο από τα τρία τελικά, που έχει διαμορφώσει ο χρήστης (Εικόνα 3-24). Η ιεράρχηση των σεναρίων γίνεται στην συγκεκριμένη οθόνη. Η σειρά με την οποία εμφανίζονται τα σενάρια στον πίνακα «Πρωτογενής ενέργεια ανά τελική χρήση» είναι η σειρά με την οποία θα εμφανιστούν στο ΠΕΑ. 122

123 5.2 Απαιτήσεις, Κατανάλωση Εμφανίζονται σε μορφή πίνακα (Εικόνα 3-25) τα αποτελέσματα του κτηρίου σε μηνιαία και ετήσια βάση για: Ενεργειακές απαιτήσεις kwh/m 2. Εμφανίζονται μηνιαίες και ετήσιες τιμές ενεργειακών απαιτήσεων για θέρμανση, ψύξη, ύγρανση και ΖΝΧ. Ενεργειακή κατανάλωση, kwh/m 2. Εμφανίζονται μηνιαίες και ετήσιες τιμές τελικής ενεργειακής κατανάλωσης για: 1. θέρμανση (συμπεριλαμβάνεται η κατανάλωση των βοηθητικών μονάδων καθώς επίσης του αερισμού και της ύγρανσης κατά τους χειμερινούς μήνες, αν υπάρχουν), 2. συνεισφορά ηλιακών συλλεκτών για θέρμανση (η οποία έχει ήδη συμπεριληφθεί στην τελική κατανάλωση ενέργειας για θέρμανση), 3. ψύξη (συμπεριλαμβάνεται η κατανάλωση των βοηθητικών μονάδων καθώς επίσης του αερισμού και της ύγρανσης κατά τους θερινούς μήνες, αν υπάρχουν), 4. ζεστό νερό χρήσης (ΖΝΧ), 5. συνεισφορά ηλιακών συλλεκτών για ΖΝΧ (η οποία έχει ήδη συμπεριληφθεί στην τελική κατανάλωση ενέργειας για ΖΝΧ), 6. φωτισμό, 7. συνεισφορά ηλεκτρικής ενέργειας από ΦΒ ( η οποία αφαιρείται από την συνολική τελική ενεργειακή κατανάλωση) και 8. συνολική τελική ενεργειακή κατανάλωση. 123

124 Εμφανίζονται σε μορφή πίνακα τα αποτελέσματα του κτηρίου σε ετήσια βάση για: Εκπομπές CO 2, kg/m 2. Εμφανίζονται ετήσιες τιμές για τις εκπομπές CO2, ανάλογα με το ποιά καύσιμα έχει εισάγει ο χρήστης στα διάφορα συστήματα του κτηρίου, για ηλεκτρική ενέργεια, φυσικό αέριο, πετρέλαιο θέρμανσης και κίνησης, άλλα ορυκτά καύσιμα (υγραέριο, τηλεθέρμανση από ΔΕΗ), ηλιακή ενέργεια, βιομάζα, γεωθερμία, άλλες ΑΠΕ, καθώς επίσης και τις συνολικές εκπομπές. Κατανάλωση καυσίμων, kwh/m 2. Εμφανίζονται ετήσιες τιμές για κατανάλωση καυσίμων, ανάλογα με το ποιά καύσιμα έχει εισάγει ο χρήστης στα διάφορα συστήματα του κτηρίου, για ηλεκτρική ενέργεια, φυσικό αέριο, πετρέλαιο θέρμανσης και κίνησης, άλλα ορυκτά καύσιμα (υγραέριο, τηλεθέρμανση από ΔΕΗ), ηλιακή ενέργεια, βιομάζα, γεωθερμία, άλλες ΑΠΕ, καθώς επίσης και τη συνολική κατανάλωση. Εικόνα

125 5.3 Οικονομοτεχνική ανάλυση Εμφανίζονται σε μορφή πίνακα (Εικόνα 3-26) τα αποτελέσματα σε ετήσια βάση για: 1. Λειτουργικό κόστος,. Εμφανίζεται το ετήσιο λειτουργικό κόστος του κτηρίου ανάλογα με τις πηγές ενέργειας που έχουν εισαχθεί. 2. Αρχικό κόστος επένδυσης,. Εμφανίζεται το συνολικό κόστος του συγκεκριμένου σεναρίου. Για το υπάρχον κτήριο και το κτήριο αναφοράς δεν υπάρχει η συγκεκριμένη τιμή. 3. Εξοικονόμηση πρωτογενούς ενέργειας, kwh/m2. Εμφανίζεται η ετήσια εξοικονόμηση ενέργειας του συγκεκριμένου σεναρίου σε σύγκριση με το υπάρχον κτήριο. Για το υπάρχον κτήριο και το κτήριο αναφοράς δεν υπάρχει η συγκεκριμένη τιμή. 4. Ποσοστό εξοικονόμησης πρωτογενούς ενέργειας, (%). Εμφανίζεται το ποσοστό εξοικονόμησης ενέργειας του συγκεκριμένου σεναρίου σε σύγκριση με το υπάρχον κτήριο. Για το υπάρχον κτήριο και το κτήριο αναφοράς δεν υπάρχει η συγκεκριμένη τιμή. 5. Τιμή εξοικονομούμενης ενέργειας, /kwh. Εμφανίζεται ο λόγος του αρχικού κόστους επένδυσης προς την ετήσια εξοικονομούμενη πρωτογενή ενέργεια. Για το υπάρχον κτήριο και το κτήριο αναφοράς δεν υπάρχει η συγκεκριμένη τιμή. 6. Ετήσια μείωση εκπομπών CO2, kg/m2. Εμφανίζεται η ετήσια μείωση εκπομπών CO2 του συγκεκριμένου σεναρίου σε σύγκριση με το υπάρχον κτήριο. Για το υπάρχον κτήριο και το κτήριο αναφοράς δεν υπάρχει η συγκεκριμένη τιμή. 7. Περίοδος αποπληρωμής, έτη. Εμφανίζεται η απλή περίοδος αποπληρωμής για το συγκεκριμένο σενάριο. Για το υπάρχον κτήριο και το κτήριο αναφοράς δεν υπάρχει η συγκεκριμένη τιμή. Εικόνα

126 5.4 Αρχείο XML Το αρχείο XML μπορεί να κατέβει ώστε να συνοδεύσει τη μελέτη ενεργειακής απόδοσης στην πολεοδομία. Με αριστερό κλικ στην επιλογή «κατεβάστε το XML» σας ανοίγει η επιλογή όπως φαίνεται στην εικόνα 27. Επιλέγοντας το ok αποθηκεύεται το αρχείο στο υπολογιστή. Εικόνα
