1 Διαχείριση Ενέργειας Λύση Ελέγχου για φωτοβολταϊκές εφαρμογές Τύπος Eos-Array Τοπικός έλεγχος φωτοβ/κών με υπομονάδες Μέχρι 6 υπομονάδες DIN διαμόρφωσης με πλάτος 280 mm Λογισμικό Eos-ArraySoft (freeware) για εύκολη διαμόρφωση/ρύθμιση κάθε προϊόντος Ανώτατο όριο Eos-Array: 6 υπομονάδες Το Eos-Array μπορεί να διαχειριστεί εκτός της κεντρικής μονάδας μέχρι : - μονάδα - max 5 μονάδες - max 7μονάδες VMU-O Κεντρική μονάδα: Κεντρική μονάδα επικοινωνίας Θύρα επικοινωνίας RS485 (Modbus) Τοπική διαχείριση επικοινωνίας συνόλου μέχρι 5 μονάδες, και VMU-O Δύο ψηφιακές είσοδοι Δύο είσοδοι θερμοκρασίας: Pt00 ή Pt000 Ξεχωριστό εικονικό ή πραγματικό alarm set-point συνδεδεμένο με κάθε μεταβλητή Καταγραφή δεδομένων συστήματος Οθόνη ενδείξεων : 6 DGTs Τροφοδοσία 2 έως 28 VDC Διαστάσεις: -DIN Βαθμός προστασίας (πρόσοψης): IP40 Περιγραφή προϊόντος Κωδικός 4 A S T2 X To Eos-Array είναι ένας συνδυασμός υπομονάδων που προσφέρουν πλήρη έλεγχο σε φωτοβ/κές εγκατ/σεις. Η κεντρική μονάδα προσφέρει διαχείριση στις μονάδες μέτρησης, και τις Ι/Ο VMU-O. Η μονάδα καθορίζει αυτόματα, την κατάλληλη τοπική διεύθυνση (έως & 5) και συλλέγει όλες τις τοπικές μετρήσεις που έρχονται από τις μονάδες μέτρησης και. Η μονάδα Επιλογή τύπου παρέχει μέσω της VMU-O δύο εξόδους ρελέ για διαχείριση των alarms ή / και των εξωτερικών φορτίων (π.χ. φωτισμός, υπομονάδα πλυσίματος κλπ) και δύο εισόδους θερμοκρασίας. Αυτές οι δύο τελευταίες είσοδοι μπορούν να προγραμματιστούν επίσης σαν δύο ψηφιακοί είσοδοι. Κατασκευή για στήριξη σε Ράγα Ω. Βαθμός προστασίας IP40 (στην πρόσοψη). Μοντέλο Λειτουργία Τροφοδοσία Επικοινωνία Είσοδοι Προαιρετικά Λειτουργία Τροφοδοσία Επικοινωνία Είσοδοι 4: Προαιρετικά X: Τίποτε Μνήμη δεδομένων 4Mbyte (*) A: Από 2 ώς 28VDC (*) (*) standard. (**) κατόπιν παραγγελίας. S: RS485 Modbus (*) T2: δύο είσοδοι Θερμοκρασίας, ή δύο ψηφιακές είσοδοι για ελεύθερες από τάση επαφές (*) Οι προδιαγραφές, μπορούν να μεταβληθούν χωρίς ειδοποίηση EosArray DS 9009 Μετάφραση : Νίκος Ιωαννίδης

2 , μονάδα αλληλουχίας Απευθείας μέτρηση τάσης έως 800 V DC Μετρήσεις Ενέργειας σε kwh Απευθείας μέτρηση έντασης μέχρι 6A DC Δομή στιγμιαίων μεταβλητών: 4 DGT Δομή δεδομένων Ενέργειας: 6 DGT Στιγμιαίες μεταβλητές: V, A, W. Ακρίβεια: Κλάση (kwh) ±0.5 RDG (έναταση/τάση) Βοηθητική τάση παροχής μέσω της μονάδας υπομονάδα ελέγχου φωτοβολταικών με την χρήση της μονάδας ολοκληρωμένη ασφαλειοθήκη 0.3x32 mm για την προστασία των κυκλωμάτων διαστάσεις: -DIN προστασία (πρόσοψης): IP40 υπομονάδα διαχείρισης alarm με την χρήση της υπομονάδας μόνο Αντικλεπτικός έλεγχος με χρήση της υπομονάδας μόνο Ανίχνευση τήξης ασφάλειας με χρήση της υπομονάδας μόνο Περιγραφή προϊόντος Μονάδα μέτρησης μεταβλητών με ενσωματωμένη ασφαλειοθήκη (ασφάλεια δεν παρέχεται) ενδεικνυόμενη για DC τάση, ένταση, ισχύ και μέτρηση ενέργειας σε φωτοβολταικά. The Οι είσοδοι/έξοδοι έντασης καθώς και οι είσοδοι τάσης προσφέρουν μια πολύ απλή συνδεσμολογία στο κύκλωμα. Απευθείας σύνδεση έως6a. Επιλογή τύπου Κωδικός Μοντέλο Επιπλέον η μονάδα είναι Περιοχή εφοδιασμένη με ένα βοηθητικό σύστημα επικοινωνίας. Τροφοδοσία Σήματα Alarm, ένδειξη τήξης Επικοινωνία ασφαλειών, υπομονάδες Προαιρετικά σύνδεσης φωτοβολταικών και σειριακή επικοινωνία διαχειρίζονται από την υπομονάδα. Κατασκευή για στήριξη σε Ράγα Ω, με βαθμό προστασίας IP40 (στην πρόσοψη). AV0 X S FX Περιοχή Τροφοδοσία Επικοινωνία Προαιρετικά AV0: 000V DC (*) X: από 2 ώς 28VDC, αυτοτροφοδοσία απο την μονάδα (*) S: Βοηθητικό δίκτυο επικοινωνίας, συμβατό μόνο με την υπομονάδα (*) FX: με ασφαλειοθήκη (*) standard. (**) κατόπιν παραγγελίας. 2 EosArray DS 9009

3 , μονάδα μέτρησης Μετρήσεις: θερμοκρασία μονάδας φωτοβολταϊκού, θερμοκρασία περιβάλλοντος, ηλιακή ακτινοβολία, ταχύτητα ανέμου Δύο είσοδοι θερμοκρασίας: Pt00 ή Pt000 Μία είσοδος 20mV DC για υποστήριξη της μέτρησης ηλιακής ακτινοβολίας Μία παλμική είσοδος για μέτρηση ταχύτητας ανέμου Βοηθητικό σύστημα επικοινωνίας προς το δίκτυο της υπομονάδας Βοηθητική τάση τροφοδοσίας από την μονάδα Διαστάσεις: -DIN module Βαθμός προστασίας (πρόσοψη): IP40 Περιγραφή προϊόντος Μονάδα μέτρησης μεταβλητών περιβάλλοντος, ειδικά για φωτοβολταϊκά πάνελς μονάδες ελέγχου θερμ/σίας πάνελς, περιβάλλοντος, ηλιακής ακτινοβολίας και ταχύτητας ανέμου. Επιπλέον η μονάδα προσφέρει ένα ειδικό σύστημα επικοινωνίας το οποίο διαχειρίζεται μέσω της υπομονάδας. Κατασκευή για στήριξη σε ράγα Ω και βαθμός προστασίας IP40 (πρόσοψη) Κωδικός Μοντέλο Περιοχή Τροφοδοσία Επικοινωνία Προαιρετικά 2TIW X S X Επιλογή τύπου Περιοχή Τροφοδοσία Επικοινωνία Προαιρετικά 2TIW: Δύο είσοδοι μέτρησης θερμοκρασίας τύπου Pt, ηλιακής ακτινοβολίας και ταχύτητας ανέμου (*) (*) standard. (**) κατόπιν παραγγελίας. X: από 2 ως 28VDC, αυτοτροφοδοσία απο την υπομονάδα (*) S: Βοηθητικό δίκτυο επικοινωνίας, συμβατό μόνο με την υπομονάδα (*) X: τίποτε Οι προδιαγραφές, μπορούν να μεταβληθούν χωρίς ειδοποίηση EosArray DS 9009 Μετάφραση : Νίκος Ιωαννίδης 3

4 VMU-O, μονάδα εισόδων / εξόδων Υπομονάδα I / O Δύο έξοδοι ρελέ διαχειριζόμενοι από την μονάδα Δύο ψηφιακές είσοδοι διαχειριζόμενοι από την μονάδα Βοηθητική τροφοδοσία από την μονάδα Διαστάσεις: -DIN module Βαθμός προστασίας (πρόσοψη): IP40 VMU-O Περιγραφή προϊόντος Μονάδα I/O κατάλληλη εξόδου για συστήματα που για συνδυασμό με την στηρίζονται σε μία. μονάδα. H VMU-O επιτρέπει την Κατασκευή για στήριξη σε προσθήκη, για κάθε απλή ράγα Ω, με βαθμό μονάδα, δύο ψηφιακών προστασίας ΙΡ40 (πρόσοψη) εισόδων και δύο ρελέ Κωδικός Μοντέλο Τροφοδοσία Είσοδοι Έξοδοι Προαιρετικά VMU-O X I2 R2 X Επιλογή τύπου Τροφοδοσία Είσοδοι Έξοδοι Προαιρετικά X: από 2 ως 28VDC, αυτοτροφοδοσία από την υπομονάδα (*) I2: δύο ψηφιακοί είσοδοι (*) R2: δύο ρελέ εξόδων (*) X: τίποτε (*) standard. (**) κατόπιν παραγγελίας. 4 EosArray DS 9009

5 Χαρακτηριστικά οθόνης και LED Οθόνη γραμμή (max: 6-DGT) Φλασάρισμα πράσινου: Τύπος Εμφανιζόμενες πληροφορίες LED Τύπος Κατάσταση & χρώμα LCD, h 7mm Από 4 ως 6-DGT (εξαρτάται από την πληροφορία). Δίχρωμα Πράσινο σταθερά: η μονάδα έχει τροφοδοσία και δενυπάρχει επικοινωνία με την θύρα RS485. χαρακτηριστικά των LEDs λειτουργεί η επικοινωνία RS485 στο δίκτυο. Κόκκινο: ανιχνεύθηκε alarm (οποιοδήποτε). Σε περίπτωση alarm και επικοινωνία το LED αλλάζει χρωματισμό απο κόκκινο (alarm) σε πράσινο. Το φλασάρισμα είναι περίπου δευτερόλεπτο LED Τύπος Κατάσταση Χρώμα Πολύχρωμο Σταθερά αναμμένο: η Μονάδα έχει τροφοδοτηθεί και δεν υπάρχει alarm. Πράσινο: υπάρχει τροφ/σία και ρεύμα μέχρι A. Κίτρινο: ένταση από. ως 3A. Ανοιχτό πορτοκαλί: Ένταση από 3. ως 6A. Πορτοκαλί: ένταση από 6. ως 8A. Σκούρο πορτοκαλί: ένταση από 8. ως 0A. Κόκκινο: ένταση υψηλότερη από 0A. Λευκό: η μονάδα είναι ενεργή από την για διάβασμα και ένδειξη δεδομένων. Εναλλαγές μπλε σε οποιοδήποτε άλλο χρώμα (από κίτρινο σε κόκκινο) δηλώνουν alarm. Εναλλαγές από μπλε σε πράσινο = αφαίρεση μονάδων φωτο- βολταϊκών, ή τήξη ασφάλειας. Εναλλαγές από μπλε σε βιολετί = αντιστροφή πολικότητας κυκλωμάτων. Από λευκό σε άλλο χρώμα =η μονάδα είναι ενεργή από την για διάβασμα & ένδειξη κατάστασης της μονάδας σύμφωνα με τα παραπάνω χρώματα. Χρόνος φλασαρίσματος Χαρακτηριστικά LEDs LED Τύπος Κατάσταση Χρώμα Πολύχρωμο Σταθερά αναμμένο = η μονάδα έχει τροφοδοτηθεί. Πράσινο: η τροφοδοσία είναι ON. Λευκό: η μονάδα είναι ενεργή από την για διάβασμα και ένδειξη δεδομένων. VMU-O Χαρακτηριστικά LEDs LED Τύπος Κατάσταση Χρώμα Πολύχρωμο Σταθερά αναμμένο: η μονάδα έχει τροφοδοτηθεί. Πράσινο: Η τροφοδοσία είναι ON. Λευκό: η μονάδα είναι ενεργή από την για διάβασμα & ένδειξη δεδομένων Κόκκινο: μία ή όλες οι ψηφ. είσοδοι είναι ενεργές. Μπλε: μία ή όλες οι ψηφ. έξοδοι είναι ενεργές. Εναλλαγή από ένα χρώμα σε άλλο: η μονάδα δηλώνει την κατάσταση της σύμφωνα με την λίστα χρωμάτων που αναφέρθηκαν προηγουμένως. Οι προδιαγραφές, μπορούν να μεταβληθούν χωρίς ειδοποίηση EosArray DS 9009 Μετάφραση : Νίκος Ιωαννίδης 5

6 χαρακτηριστικά εισόδου Ψηφιακές είσοδοι Αριθμός εισόδων 2 Μέθοδος λειτουργίας η είσοδος: ανίχνευση κατάστασης ON/OFF. 2 η είσοδος: αρίθμηση των εισερχόμενων παλμών από μετρητές ενέργειας. Επιδίωξη - η είσοδος: ανίχνευση σφάλματος προστασίας με εκπομπή κατόπιν εντολής του συστ. επικ/νιών. - 2 η είσοδος: ανίχνευση λάθους μέτρησης σε μετρ. ενέργειας (-kwh) με αποτέλεσμα λάθος εκτίμηση απόδοσης συστήματος. Συχνότητα εισόδου 20Hz max,κύκλος λειτ/γίας 50% Ρύθμιση κλιμάκωσης Από 0.00 σε kwh/παλμό (μόνο για την δεύτερη είσοδοt) Επαφή μέτρησης τάσης 3.3VDC Επαφή μέτρησης έντασης Επαφή αντίστασης < ma kω κλειστή επαφή. 20 kω ανοικτή επαφή. Μόνωση Είσοδοι θερμοκρασίας Αριθμός εισόδων Αισθητήρια θερμοκρασίας Αριθμός αγωγών Αγωγός αντιστάθμισης Ακρίβεια (Οθόνη + RS485) Κοίτα τον πίνακα μονώσεις μεταξύ εισόδων & εξόδων 2 Pt00, Pt000 2 ή 3 Μέχρι τα 0Ω. Κοίτα χαρακτηριστικά εισόδων θερμοκρασίας ±50ppm Θερμοκρασιακή παρέκκλιση Μονάδα μέτρησης Επιλογή C ή F Μόνωση Πληκτρολόγιο Κοίτα τον πίνακα μόνωση μεταξύ εισόδων & εξόδων μπουτόν για κύλιση μεταβλητών & προγρ/σμού. Ολοκληρωμένος προγραμματισμός μπορεί να γίνει μόνο με το Eos-ArraySoft. χαρακτηριστικά εισόδου Ψηφιακοί είσοδοι Τάση > 2.5MΩ Τύπος έντασης Ένταση Ζώνη έντασης Voltage Ακρίβεια Τύπος εισόδου AV0 Ένταση Τάση Ισχύς Ενέργεια Ένταση εκκίνησης Τάση εκκίνησης Θερμοκρασιακή παρέκκλιση (shunt) AV0: 6A 40 C, 55 C, 60 C AV0: 800V DC (@25 C ±5 C, R.H. 60%) ±(0.5%RDG+2 DGT) από 0.05A ως 6A ±(0.5%RDG+2 DGT) από 20V ως 800V ±(% RDG+ 2DGT) ±(% RDG) 0.05A 0V 200ppm/ C Χρόνος δειγματοληψίας 2 sec. Τύπος μεταβλητών Στιγμιαίες μεταβλητές 4-DGT (V, A, W) Ανάλυση 0.V; 0.0A; 0.0kW Ενέργεια Σύνολο: 5+ DGT (0.KWh) Max. & Min. μορφή δεδομένων Κοίτα αποθηκεμένη ομάδα μεταβλητών από. Σύνθετη αντίσταση εισόδου Τάση υπερφόρτωσης Συνεχής Για 500ms Ένταση υπερφόρτωσης Συνεχής Για s Προστασία Ασφαλειοθήκη Μέγεθος ασφάλειας Ένταση ασφαλειών < 0.006Ω+ σύνθ.αντίσταση 0.5 Nm (ροπή σφ.ακροδεκτών). Άρα για είσοδο έντασης 6A, η ασφάλεια έχει ονομαστική ένταση 32A AC. Το max. απώλειας ισχύος δεν θα υπερβεί τα 2W. 000V 600V AV0: 6A AV0: 00A max Ενσωματωμένη στην μονάδα 0.3x38mm (IEC269-2-) Η ασφάλεια δεν παρέχεται (πρέπει να είναι το.25 Isc για εντάσεις DC) 6 EosArray DS 9009

7 χαρακτηριστικά εισόδου Θερμοκρασιακή παρέκκλιση Τύπος μεταβλητών Στιγμιαίες μεταβλητές Ανάλυση 200ppm/ C 4 DGT (Θερμοκρασία,ηλιακή ακτινοβολία & ταχ. ανέμου) 0. C/0. F; W/m2, W/ft 2 ; 0.m/s, 0.ft/s Μόνωση Είσοδοι αισθ.ταχ.αν Αριθμός εισόδων Περιοχή Κοίτα τον πίνακα μονώσεις μεταξύ εισόδων & εξόδων 0 ως 000Hz max, κύκλος λειτουργίας 50% Max. & Min. μορφή δεδομένων Κοίτα αποθηκεμένη ομάδα μεταβλητών από C ±5 C, R.H. 60%) Είσοδοι αισθητηρ. θερμ/σίας Αριθμός εισόδων 2 (η είσοδος: φωτοβ/κές Μονάδες, 2 η (Οθόνη + RS485) : περιβάλλον) Αισθητήριο θερμοκρασίας Pt00 ή Pt000 Θερμοκρασιακή παρέκκλιση Αριθμός αγωγών Μέχρι 3 αγωγοί σύνδεσης Scaling factor Αγωγός αντιστάθμισης Μέχρι 0Ω. Μέθοδος λειτουργίας Ακρίβεια (Οθόνης + RS485) Κοίτα χαρακτηριστικά εισόδων θερμοκρασίας Θερμοκρασιακή παρέκκλιση ±50ppm Μονάδα μέτρησης Επιλογή C ή F Μόνωση Κοίτα πίνακα Μόνωση μεταξύ εισόδων και δικτύου Θέση υποδιαστολής επικοινωνίας Είσοδοι αισθ. ηλιακ. ακτινοβ. Σύνθετη αντίσταση Αριθμός εισόδων Επαφή μέτρησης τάσης 0 ως 50VDC Ζώνη 0 έως 20mVDC Επαφή μέτρησης έντασης <0 ma Αντίσταση επαφής Ακρίβεια (@25 C ±5 C, R.H. 60%) (Οθόνη + RS485) Θερμοκρασιακή παρέκλιση Μονάδα μέτρησης Μέθοδος λειτουργίας Θέση υποδιαστολής Σύνθετη αντίσταση Υπερφόρτωση Συνεχώς ±(0.2%RDG+DGT) 0% έως 25% FS; ±(0.%RDG+DGT) 25% έως 20% FS. ±50ppm Διπλή ζώνη: - Είσοδος: προγραμ/μενη περιοχή από 0 ως (mvdc) - Οθόνη: προγραμ/ζομενη περιοχή από ως (kw/m 2, kw/ft 2 ) Σταθερή > 720KΩ 0VDC (διαθέσιμες μετρήσεις μέχρι V και στην οθόνη και στο δίκτυο επικοινωνίας) Υπερφόρτωση Συνεχής Για s Μόνωση ±(0.02%RDG+DGT) 0% ως 25% FS; ±(0.0%RDG+DGT) 25% ως 0% FS. ±50ppm Διπλή ζώνη: - Είσοδος: προγραμ/μενη περιοχή από 0 ως (Hz) - Οθόνη: προγραμ/μενη περιοχή από 0. ως (m/s, ft/s) Σταθερή & εξαρτώμενη από περιοχή εισόδου/ένδειξης 680Ω 00 Ω κλειστή επαφή 500 kω ανοικτή επαφή 0 V DC 20 V DC Κοίτα πίνακα Μόνωση μεταξύ εισόδων και δικτύου επικοινωνίας Για s 20VDC Οι προδιαγραφές, μπορούν να μεταβληθούν χωρίς ειδοποίηση EosArray DS 9009 Μετάφραση : Νίκος Ιωαννίδης 7

8 και Χαρακτηριστικά εισόδου θερμοκρασίας Αισθητήριο Περιοχή Ακρίβεια Ελάχιστη ένδειξη Μέγιστη ένδειξη Pt00 Pt00 Pt000 Pt C ως C -58 F ως +392 F -50 C ως C -58 F ως +392 F ±(0.5%RDG +5DGT) ±(0.5%RDG +5DGT) ±(0.5%RDG +5DGT) ±(0.5%RDG +5DGT) Χαρακτηριστικά εξόδου RS485 Βοηθητικό δίκτυο επικ/νίας Αυτό είναι δίκτυο επικ/νίας Τύπος Πολυδιάστατος,αμφίδρομος (στατικές και δυναμικές μεταβλητές) Συνδέσεις 2-αγωγοί. Μέγιστη απόσταση 000m Διευθύνσεις 247, επιλεγόμενες απο το μπουτόν της πρόσοψης MODBUS/JBUS (RTU) Πρωτόκολλο Δεδομένα (αμφίδρομα) Δυναμικά (μόνο διάβασμα) Στατικά (μόνο εγγραφή) Μορφή δεδομένων Ταχύτητα μετάδοσης Ικανότητα οδήγησης εισόδου Ειδικές λειτουργίες Μόνωση Όλες οι μεταβλητές, κοίτα Μεταβλητές μέτρησης,τύπος δεδομένων & μηνυμάτων στο εγχειρίδιο Όλες οι ρυθμιζόμενες παράμετροι. start bit, 8 data bit, no parity, stop bit Επιλεκτικά: 9600, 9200, 38400, 5200 bits/s Parity: none /5 unit load. Μέγιστο 60 πομποδέκτες στο ίδιο δίκτυο. Καμία Κοίτα πίνακα Μόνωση μεταξύ εισόδων και εξόδων Μόνωση για τα, και VMU-O όπου το αναμορφώνει την λειτουργία του δικτύου. Η μονάδα θα συγκεντρώνει από το δίκτυο τις ακόλουθες πληροφορίες: - Όλες οι διαθέσιμες μεταβλητές στο δίκτυο. - Αντικλεπτική κατάσταση. - Τήξη ασφάλειας. - Προβλήματα συνδέσεων φωτοβολταϊκών. - Αντίστροφη πολικότητα τάσης & έντασης φωτ/κών. Οι τοπικές διευθύνσεις των μονάδων, & VMU-O δίνονται αυτόματα απο την βάσει των θέσεων τους. Μπορεί να διαχειριστεί έως 5 διαφορετικές διευθύνσεις (μονάδες). Κοίτα πίνακα Μόνωση μεταξύ εισόδων και εξόδων 8 EosArray DS 9009

9 VMU-O Χαρακτηριστικά Εισόδου/Εξόδου Μέγιστος αριθμός υπομονάδων διαχειριζόμενων από κάθε μονάδα μέχρι 7 Ψηφιακοί είσοδοι Αριθμός εισόδων 2 Τρόπος λειτουργίας Ανίχνευση κατάστασης ΑΝΟΙΚΤΩΝ/ΚΛΕΙΣΤΩΝ επαφών Σκοπός Ανίχνευση σφάλματος προστασίας. Η κατάσταση σηματοδοτείται μόνο από την θύρα επικοινωνίας. Συχνότητα εισόδου Τάση επαφής διαβάσματος Ένταση επαφής διαβάσματος Αντίσταση επαφής Μόνωση Ψηφιακή έξοδος 2Hz max,κύκλ.λειτ/γείας 50% 0 ως 30VDC <2mA 00 Ω κλειστή επαφή 500 kω ανοικτή επαφή Κοίτα πίνακα Μόνωση μεταξύ εισόδων και εξόδων Αριθμός εξόδων Σκοπός Τύπος Μόνωση 2 Ειδοποίηση συναγερμού σαν alarm κυκλώματος ή σαν αλλαγή κατάστασης εισόδου (λειτουργία OR). Ενεργοποίηση του συστήματος φωτισμού (με το εσωτερικό ρολόι ή τηλεχειρισμό). Ενεργοποίηση του συστήματος πλύσης (βάσει της απόδοσης ενός φωτοβολταϊκού πάνελ). Ρελέ τύπου SPST AC 250VAC AC 250VAC Διαθέσιμα, μόνο μέσω της μονάδας VMU-O Κοίτα πίνακα Μόνωση μεταξύ εισόδων και εξόδων Κύρια λειτουργία Ένδειξη Στην μονάδα Όταν επιλεχθεί μία μονάδα Όταν επιλεχθεί μία μονάδα Όταν επιλεχθεί μία μονάδα VMU-O Κωδικός πρόσβασης παράμετρος ανά σελίδα Κοίτα αποθηκεμένο set παραμέτρων από και Alarm και διαγνωστικά μηνύματα Όλες οι πληροφορίες που έχουν σχέση με την κατάσταση του κυκλώματος επιλεγόμενες με το μπουτόν πρόσοψης (κοίτα μεταβλητές πίνακος Λίστα μεταβλητών που μπορεί να.. ). Όλες οι πληροφορίες που έχουν σχέση με τα αισθητήρια περιβάλλοντος επιλεγόμενες από το μπουτόν (κοίτα μεταβλητές πίνακος Λίστα μεταβλητών που μπορεί να.. ). Όλες οι πληροφορίες που έχουν σχέση με εισόδους και εξόδους επιλεγόμενες από το μπουτόν (κοίτα μεταβλητές πίνακος Λίστα μεταβλητών που μπορεί να.. ). Αριθμητικός κωδικός 4 ψηφίων max. ο επίπεδο 2 ο επίπεδο Επαναφορά Συναγερμοί Αριθμός συναγερμών Τύπος συναγερμού Λειτουργία συναγερμών Ρύθμιση επιθυμητού σημείου Υστέρηση Χρονοκαθυστέρηση Καταστάσεις εξόδου Ελάχιστος χρόνος ανταπόκρισης 2 επίπεδα προστασίας προγραμ/μού δεδομένων: κωδικός 0, καμία προστασία κωδικός από ως 9999, πλήρη προστασία Με το μπουτόν πρόσοψης όταν επιλεχθεί η μονάδα Ένας, ανεξάρτητος για κάθε διαθέσιμη μεταβλητή (κοίτα μεταβλητές & Λίστα μεταβλητών που μπορείνα.. ). Εικονικός ή πραγματικός Συναγερμός άνω, κάτω. (κοίτα μεταβλητές πίνακος Λίστα μεταβλητών που μπορεί να.. ) Από 0 ως 00% της ενδεικνυόμενης περιοχής Από 0 μέχρι max περιοχής 0 ως 3600s Επιλογές: Κανονικά ενεργοποιημένη, ή κανονικά απενεργοποιημένη. 700ms, ρυθμισμένο σημείο τάδε, με χρόνοκαθυστέρηση 0 s Οι προδιαγραφές, μπορούν να μεταβληθούν χωρίς ειδοποίηση EosArray DS 9009 Μετάφραση : Νίκος Ιωαννίδης 9

10 Κύρια λειτουργία (Συνέχεια) Ρολόι Λειτουργίες Χειμερινή/θερινή ώρα Μορφή ημερομηνίας Διάρκεια ζωής μπαταρίας Καταγραφή δεδομένων Δεδομένα Εξουσιοδότηση λειτουργίας Περιγραφή λειτουργίας Τύπος αποθηκεμένων δεδομένων Διάστημα αποθήκευσης Διαχείριση δειγματοληψίας Διάρκεια αποθήκευσης Τύπος δεδομένων Μέθοδος αποθήκευσης Τύπος μνήμης Ικανότητα συγκράτησης μνήμης Ρολόι & ημερολόγιο γενικής χρήσης. Ενεργοποίηση: ΟΧΙ/ΝΑΙ Μορφή ώρας: Ώρα, Λεπτά, με επιλογή 24 ωρών, ή AM/PM Μήνας-Ημέρα, με ένδειξη μήνα σε μορφή 3 γραμ/των (π.χ.:jan-feb-mar) και η ημερομηνία σαν αριθμός. Χρονολογία σε διψήφιο αριθμό 0 χρόνια Τα δεδομένα δεν είναι διαθέσιμα στην οθόνη,αλλά μπορούν να ελεγχθούν και να κατεβούν με την χρήση θύρας RS485 σε συνδυασμό με το λειτουργικό Eos-ArraySoft. Ενεργοποίηση: ΟΧΙ/ΝΑΙ Όλα τα γεγονότα που συγκεντρώθηκαν από τα, VMU-O & αποθηκεύονται ξεχωριστά στην εσωτερική μνήμη. Μεταβλητές: V,A,W,Wh,PV Μονάδα θερμοκρασίας, θερμοκρασία περιβ/ντος, ηλ.ακτιβ/λία, ταχ.ανέμου, αποδοτικότητα κυκλώματος και παραγωγή DC/AC. Επιλέξιμο: λεπτά Αποθήκευση μετρούμενων τιμών στον καθοριζόμενο χρόνο με συνεχή μέσο όρο τιμών. Σαν μέσος όρος αναφέρεται ο υπολογισμός δύο ελάχιστων τιμών μετρήσεων ανά 2 δευτερόλεπτα Επανενγγραφή: Ανάλογα χρόνου αποθ/σης, κοίτα Πίνακα Αποθήκευσης ιστορικού δεδομένων Μεταβλητές, ημερ/νία (dd:mm:yy) & ώρα (hh:mm:ss) Έμμεσος FIFO Flash 0 χρόνια Ημερολόγιο συμβάντων Ένδειξη δεδομένων Αποδοχή λειτουργίας Τύπος αποθηκεμένων συμβάντων Αριθμός συμβάντων Μηδενισμός δεδομένων Μορφή δεδομένων Μέθοδος αποθήκευσης Τύπος μνήμης Ικανότητα συγκράτησης μνήμης Έλεγχος κυκλωμάτων Ενεργοποίηση λειτουργίας Επιλογή λειτουργίας Περιγραφή λειτουργίας Τα δεδομένα δεν είναι διαθέσιμα στην οθόνη,αλλά μπορούν να ελεγχθούν και να κατεβούν με την χρήση θύρας RS485 σε συνδυασμό με το λογισμικό Eos-ArraySoft. Ενεργοποίηση: ΟΧΙ/ΝΑΙ Αλλαγές στο καθεστός Εξόδων VMU-O (αληθή ή εικονικά alarms), (κοίτα έλεγχο κυκλωμάτων ) Τα συμβάντα κατάγράφονται μόλις εμφανιστούν. Για περισσότερες πληροφορίες σχετικά με τον είδος και τα αποθηκεμένα δεδομένα, κοίτα στο Πίνακας μεταβλητών που μπορούν να συνδεθούν.. Max Ο μηδενισμός/επαναφορά δεδομένων γίνεται μόνο μέσω Eos-ArraySoft. Συμβάντα,ημερ/νία(dd:mm:yy) και χρόνος (hh:mm:ss) Έμμεσος FIFO Flash 0 χρόνια Ενεργοποίηση: ΟΧΙ/ΝΑΙ Λειτουργία ελέγχου, ή μέσο Λειτουργία ελέγχου: αυτή η λειτουργία αυτή διαθέσιμη όταν υπάρχουν τουλάχιστον δύο μονάδες ελέγχου (). Ως τιμή αναφοράς χρησιμοποιείται η πιο υψηλή τιμή της μετρούμενης ενέργειας. Το σημείο συναγερμού, είναι μία τιμή που ορίζεται από τον χρήστη ως ποσοστό της τιμή αναφοράς κάτω από την οποία υπάρχει η κατάσταση συναγερμού. - Μέσο ελέγχου: Η μέτρηση ενέργειας γίνεται χωριστά από τις τοπικές μονάδες ανεξάρτητα. 0 EosArray DS 9009

11 Κύρια λειτουργία (Συνέχεια) Παράθυρο συναγερμού συστοιχιών Άλλοι συναγερμοί Μέτρηση αποδοτικότητας Φ/Β συστοιχιών Επιτρεπόμενη λειτουργία Στο εσωτερικό σύστημα του όλες οι τιμές έρχονται την ίδια στιγμή και ο υπολογισμός της μέσης τιμής γίνεται από την τιμή αναφοράς της οποίας η δυναμική είναι ρυθμισμένη από τον χρήστη σαν set - point. Η ανώμαλη κατάσταση εντοπίζεται όταν η μετρούμενη στιγμιαία ισχύς είναι έξω από τα όρια συναγερμού. Ο συναγερμός ενεργοποιείται, σε σχέση με τις αποτυχίες του κυκλώματος και εμφανίζεται σήμα εξόδου ρελέ (αν υπάρχει μονάδα VMU-O) ή / και μήνυμα εκπομπής μέσω θύρας επικοινωνίας RS485 προς κάποιο σύστημα ανάκτησης του. Έχει ορισθεί ως συναγερμός ο έλεγχος ισχύος συστ/χίας, με τιμή σε ποσοστό (της μετρούμενης συστ/ας) από 0. έως 99,9 Οι συναγερμοί μπορούν να συνδεθού και σαν: A καί V. Ενεργοποίηση: ΟΧΙ/ΝΑΙ Διαθέσιμοι 3 τύποι ελέγχων Μέτρηση αποδοτικότητας DC/AC Aντικλεπτικός έλεγχος Ανίχνευση τήξης ασφάλειας & μη σύνδεση Φ/Β μονάδων Λανθασμένη σύνδεση Φ/Β συστοιχιών Η συνολική μέτρηση της απόδοσης βασίζεται στην σύγκριση μεταξύ της παραγόμενης και της τροφοδοτούσα το δίκτυο ενέργειας.το τροφοδοτούμενο με ενέργεια δίκτυο μετριέται με την βοήθεια μίας εξόδου S0 ενός μετρητή ενέργειας όπως: EM2-72, EM24- DIN, EM26-96 που η παλμική έξοδος τους (-kwh) συνδέεται με την δεύτερη ψηφιακή έξοδο του. Ο αντικλεπτικός έλεγχος των Φ/Β συνδέεται στην μονάδα. Αυτή η λειτουργία είναι δυνατή μόνο όταν η ένταση των Φ/Β μονάδων έχει σύνδεση σειράς. Μεταδίδονται προειδοποιητικά μηνύματα μέσω της τοπικής θύρας της μονάδας. Προειδοποιητικά μηνύματα μέσω της μονάδας. Μετάδοση προειδοποιητικών μηνυμάτων μέσω της τοπικής θύρας της μονάδας. Τύπος ελέγχου 0 Η μονάδα δεν είναι διαθέσιμη & ως εκ τούτο οι απλές συστ/χίες έχουν χρήση υπολογισμού της τιμής αναφοράς αποδοτικότητας. Τύπος ελέγχου Τύπος ελέγχου 2 Η μονάδα είναι παρούσα μετρώντας και με το Module θερμοκρασίας & ακτινοβολίας για τον υπολογισμό της τιμής αναφοράς αποδοτικότητας. Η μονάδα είναι παρούσα μετρώντας με το module θερμοκρασίας περιβάλλοντος αλλά και με το ακτινοβολίας για υπολογισμό τιμής αναφοράς αποδοτικότητας. Σημείωση: ο Έλεγχος συστοιχιών, ή αποδοτικότητα Φ/Β συστοιχιών και η αποδοτικότητα DC/AC μπορούν να πραγματοποιηθούν μόνο όταν σε περίπτωση που υπάρχει σαν ελάχιστο σύστημα ένα Module, συν ένα, συν ένα και ένας μετρητής ενέργειας με παλμική έξοδο. Οι προδιαγραφές, μπορούν να μεταβληθούν χωρίς ειδοποίηση EosArray DS 9009 Μετάφραση : Νίκος Ιωαννίδης

12 Μόνωση μεταξύ εισόδων και εξόδων Μονάδα κάθε VMU-O Type of input/output Local bus DC Power supply Temperature or digital inputs: Ch, Ch2 RS485 Temperature: Ch, Ch2 Solar irradiation Wind speed Digital inputs: Ch, Ch2 Relayou tputs: Ch, Ch2 Input string (V-) Input string (A+) Ou tput strimg (A+) Any Local bus - 0kV 0kV 0kV 0kV 0kV 0kV 4kV 4kV 4kV 4kV 4kV DC Power supply 0kV - 0kV 0kV 0kV 0kV 0kV 4kV 4kV 4kV 4kV 4kV Temperature or digital inputs: Ch, Ch2 0kV 0kV - 0kV 0kV 0kV 0kV 4kV 4kV 4kV 4kV 4kV RS485 0kV 0kV 0kV - 0kV 0kV 0kV 4kV 4kV 4kV 4kV 4kV Temperature: Ch, Ch2 0kV 0kV 0kV 0kV - 0kV 0kV 4kV 4kV 4kV 4kV 4kV Solar irradiation 0kV 0kV 0kV 0kV 0kV - 0kV 4kV 4kV 4kV 4kV 4kV Wind speed 0kV 0kV 0kV 0kV 0kV 0kV - 4kV 4kV 4kV 4kV 4kV VMU-O Digital inputs: Ch, Ch2 0kV 0kV 0kV 0kV 0kV 0kV 0kV - 4kV 4kV 4kV 4kV Relay outputs: Ch, Ch2 4kV 4kV 4kV 4kV 4kV 4kV 4kV 4kV - 4kV 4kV 4kV Input string (V-) 4kV 4kV 4kV 4kV 4kV 4kV 4kV 4kV 4kV - 4kV >5MΩ Input string (A+) 4kV 4kV 4kV 4kV 4kV 4kV 4kV 4kV 4kV 4kV - 4kV Output strimg (A+) 4kV 4kV 4kV 4kV 4kV 4kV 4kV 4kV 4kV >5MΩ 4kV - Σημείωση: Η απομόνωση μεταξύ των δύο ρελέ εξόδου είναι 4kV. 0kV Μη απομονωμένες είσοδοι & έξοδοι. Χρησιμοποιείστε μονωμένα άκρα οργάνων & επαφές εισόδου χωρίς τάση 4kVrms 4kVrms 4kV EN600-, IEC Κατηγορία υπέρτασης III, Βαθμός ρύπανσης 2, διπλή μόνωση συστήματος με μέγιστο 300Vrms προς γη IEC Χρησιμοποιώντας συσκευή προστασίας με τάση σύνδεσης 4KV (πνίξιμο αιχμών) η μόνωση του συστήματος θα θεωρηθεί σαν ικανή για τάση εξόδου μέχρι τα 800V. IEC60664-, IEC τάξη εφαρμογής B: αντοχή κρουστικής τάσης,2/50µsec: 6000V. Μόνο αν υπάρχουν ασφάλειες. Οι ασφάλειες είναι μόνο για προστασία υπερέντασης (δεν πρέπει να θεωρούνται σαν μονέδα απόζευξης). 2 EosArray DS 9009

13 Γενικές προδιαγραφές Θερμοκρασία λειτουργίας -25 to +55 C (-3 F to 3 F) (R.H. από 0 ως 90% μη 40 C) Κοίτα επίσης προδιαγραφές εισόδου Θερμοκρασία αποθήκευσης -30 ώς +70 C (-22 F ώς 58 F) (R.H. < 90% μη 40 C) Κατηγορία υπέρτασης Cat. III (IEC 60664, EN60664) Για εισόδους συστοιχιών: Ισοδύναμο με Cat. I, ενισχυμένη μόνωση. Μόνωση (για λεπτό) Κοίτα πίνακα Μόνωση μεταξύ εισόδων και εξόδων Διηλεκτρική αντοχή 4000 VAC RMS για λεπτό Απόρριψη θορύβου CMRR 65 db, 45 ως 65 Hz EMC (ανοσοποίηση) Ηλεκτροστατικές εκκενώσεις Ανοσία στην ακτινοβολία Ηλεκτρομαγνητικά πεδία Σύμφωνα με EN EN : 8kV εκκένωση, 4kV επαφή. EN : 0V/m από 80 ως 3000MHz; Αντοχή σε έκρηξη EN : 4kV σε γραμμές ενέργειας, 2kV σε απλές γραμμές. Θωράκιση έναντι επαγωγών EN : 0V από 50KHz ώς 80MHz; Αιφνίδιες μεταβολές EN : 500V στην Παροχή. 4kV στις εισόδους Φ/Β συστοιχιών. EMC (Εκπομπή) Σύμφωνα με EN Καταστολή ραδιοσυχνοτήτων Σύμφωνα με CISPR 22 Συμμόρφωση με πρότυπα Προστασία Εγκρίσεις Κέλυφος Διαστάσεις (ΠxΥxΒ) Υλικό Στήριξη Βαθμός προστασίας Εμπρόσθιος Βιδωτοί ακροδέκτες IEC60664, IEC600- EN60664, EN600- CE, culus Listed 7.5 x 90 x 67 mm Noryl, αυτοσβενούμενο. UL 94 V-0 Σε ράγα Ω IP40 IP20 Συνδέσεις Συνδέσεις Διατομή καλωδίωσης Βιδωτοί ακροδέκτες.5 mm 2 Βιδωτού τύπου.5 mm2max, Min./Max. Ροπή σύσφιξης βιδών: 0.4 Nm / 0.8 Nm 3+3 βιδωτοί ακροδέκτες για δύο εισόδους θερμοκρ. και τρεις βιδωτοί ακροδέκτες Βάρος για επικοινωνία RS βιδωτοί ακροδέκτες για την παροχή Περίπου 00 g (με την συσκευασία) Συνδέσεις Συνδέσεις Διατομή καλωδίωσης Ένταση Τάση (-) Βιδωτού τύπου Min. 2.5 mm 2, max 6 mm 2 για εύκαμπτο καλώδιο, Max. 0 mm 2 in για μονόκλωνο καλώδιο. Min./Max. Ροπή σύσφιξης βιδών: 0.5 Nm /. Nm Max.5 mm2, Min./Max. Ροπή σύσφιξης βιδών: 0.4 Nm / 0.8 Nm Βιδωτοί ακροδέκτες 0 mm 2.5 mm 2 Βάρος + βιδ. ακροδέκ.: (+) για εισόδους συστοιχ. Και (+) για έξοδο συστοιχιών (προς τον μετατροπέα) 3 βιδ.ακροδέκ.: για αρνητικές συνδέσεις συστοιχιών Περίπου 00 g (με την συσκευασία) Οι προδιαγραφές, μπορούν να μεταβληθούν χωρίς ειδοποίηση EosArray DS 9009 Μετάφραση : Νίκος Ιωαννίδης 3

14 Συνδέσεις Συνδέσεις Διατομή Βιδωτοί ακροδέκτες.5 mm2 Βιδωτού τύπου.5 mm 2 max. Ροπή σύσφιξης βιδών: Min./Max 0.4 Nm / 0.8 Nm 3+3 βιδωτοί ακροδέκτες για 2 αισθητήρια θερμοκρασίας Βάρος 2 βιδωτοί ακροδέκτες για αισθητ. ταχύτητας ανέμου 2 βιδωτοί ακροδέκτες για αισθητ. ηλιακ. ακτινοβολίας Περίπου 00 g (με την συσκευασία) Συνδέσεις VMU-O Συνδέσεις Βιδωτού τύπου Διατομή Έξοδος ρελέ Min. 2.5 mm 2, max 6 mm 2 Ψηφιακή είσοδος Max.5 mm 2 για εύκαμπτο καλώδιο, Max. 0 mm 2 in για μονόκλωνο καλώδιο. Min./Max. Ροπή σύσφιξης βιδών: 0.5 Nm /. Nm Min./Max. Ροπή σύσφιξης βιδών: 0.4 Nm / 0.8 Nm Προδιαγραφές παροχής ρεύματος Σκοπός βιδωτών ακροδεκτών 0 mm 2.5 mm βιδωτοί ακροδέκτες: Δύο για την έξοδο του ου ρελέ και δύο για την έξοδο του 2 ου ρελέ. (ρελέ τύπου SPST) 4 βιδωτοί ακροδέκτες: για δύο ψηφιακές εισόδους Τροφοδοσία 2 ως 28 VDC Κατανάλωση W Προδιαγραφές τροφοδοσίας, και VMU-O Τροφοδοσία Αυτο-τροφοδοσία μέσω Κατανάλωση του δίαυλου επικοινωνίας 0.7W Ταξινόμηση τροφοδοτικών DC της Carlo Gavazzi κατά μέγεθος VMU-O κατανάλωση Κωδικός τροφοδοτικού από ως 3 κανένα κανένα PSW: 2.5W SPD B o SPM 24 από ως 3 PS W: 5W SPD 24 0 B o SPM 24 από 4 ως 0 από 2 ως 4 PSW: 0W SPD 24 8 B από ως 4 Max. 4 Max. 7 Max. 7 PSW: 0W SPD 24 8 B σημείωση: το με κατανάλωση.8w περιλαμβάνει & την κατανάλωση του ανεμόμετρου (κωδικός C.G. = DWS-V) Σημείωση: η παραπάνω κατανάλωση αναφέρεται σε μία μονάδα VMU-U. Για διαφορετικούς συνδυασμούς κατανάλωσης που δεν αναφέρονται παραπάνω υπολογίστε με τον τύπο: PSW:<W+n*0,5W+n*0,7W. Όπου n είναι ο αριθμός των μονάδων που τροφοδοτούνται. Stored set of variables in the module No. Μεταβλητή Μορφή δεδομέν. Σημειώσεις Θερμοκρασία ως Η σειρά έχει επεκταθεί ώστε να καλύπτει ενδείξεις C αλλά και F 2 Θερμοκρασία ως Η σειρά έχει επεκταθεί ώστε να καλύπτει ενδείξεις C αλλά και F 3 Απόδοση DC/AC 0.0 ως 99.9 Συνολική απόδοση με ενδείξεις σε ποσοστό 4 Ενεργειακή αξία AC 0.0 ως Τιμές σε kwh.αποτέλεσμα άθροισης των παλμών από εξωτ.μετρητές ενέργειας 4 EosArray DS 9009

15 Αποθηκεύσιμες μεταβλητές προερχόμενες από κάθε στοιχείο No. μεταβλητές Μορφή δεδομέν. υποδιευθύνσεις Σημειώσεις V 0.0 ως από ως 5 2 A 0.0 ως από ως 5 3 kw 0.0 ως από ως 5 4 kwh 0.0 ως από ως 5 Απόδοση Φ/Β συστοιχιών σε ποσοστό. Κάθε συστοιχία στο 5 Απόδοση συστοιχίας 0.0 ως δίκτυο έχει τα δικά του δεδομένα. Αποθηκεύσιμες μεταβλητές προερχόμενες από κάθε στοιχείο No. μεταβλητές Μορφή δεδομέν υποδιευθύνσεις Σημειώσεις Temperature Θερμοκρασία Μονάδα θερμοκρασίας Φ/Β ( C/ F). (Φ/Β (PV στοιχείο) module) ως από ως 5 Η σειρά έχει επεκταθεί ώστε να καλύπτει ενδείξεις C αλλά & F Temperature 2 Θερμοκρασία 2 Θερμοκρασία περιβάλλοντος ( C/ F). (περιβάλλον) (Evironment) ως από ως 5 Η σειρά έχει επεκταθεί ώστε να καλύπτει ενδείξεις C αλλά & F 2 3 Ηλιακ.ακτινοβολία 0.0 ως από ως 5 Ακτινοβολία kw/m (kw/feet 2 ). (π.χ. είσοδος: 0 ως kw/m 2 (kw/feet 2 ), έξοδος: 0 to 00mV) 4 Ταχύτητα ανέμου 0.0 ως από ως 5 Ταχύτητα ανέμου (m/s) ή feet/s Αποθηκεύσιμες μεταβλητές στα στοιχεία No Μήνυμα theft StrinG Conn.Po SYSteM bus ALArM Σημειώσεις Προειδοποίηση κλοπής: Αποσύνδεση μονάδων από τις συστοιχίες Φ/Β ή καλωδιακά προβλήματα από τα στοιχεία Φ/Β προς την μονάδα. Η ειδοποίηση ΚΛΟΠΗΣ δίνεται με συνδυασμό του LED κινδύνου στο και του χρωματικού κώδικα στο LED κάθε συστοιχίας. Προειδοποίηση σφάλματος συστοιχιών. : Η λειτουργία String control έχει εντοπίσει σφάλμα. Η πληροφορία συστοιχίας δίνεται σε συνδυασμό του LED συναγερμού στο και του χρωματικού κώδικα κάθε συστοιχίας. Η συστοιχία είναι συνδεδεμένη λάθος (αντίστροφη πολικότητα) Εκκίνηση με λάθος στον αυτοέλεγχο Σφάλμα στο βοηθητικό δίκτυο επικοινωνίας Μεταβλητές συναγερμού (κάθε) Χρονοδιάγραμμα αποθηκεμένων μεταβλητών Χρονικό διάστημα (λεπτά) () Από ως 5 συστοιχίες Χρόνος αποθήκευσης δεδομένων Ελάχ. εβδομάδες Ελάχιστοι μήνες Σημειώσεις Ελάχιστες μέρες (2), (3), (4) (2), (3), (4) (2), (3), (4) (2), (3), (4) (2), (3), (4) (2), (3), (4) () Κάθε αποθηκεμένη τιμή στην μνήμη, είναι το αποτέλεσμα του μέσου υπολογισμού, στο επιλεγμένο χρονικό διάστημα των μεταβλητών που μετρούνται και λαμβάνεται δείγμα κάθε 2 δευτερόλεπτα. (2) Μπορούν να αποθηκευτούν στην μνήμη, μέχρι σύνολα μεταβλητών ανεξάρτητα από το είδος και την ποσότητα των υπό διαχείριση ενοτήτων (το πολύ 5). (3) Οι αποθηκεμένες μεταβλητές προέρχονται από την μονάδα και είναι: θερμοκρασία Φ/Β, θερμοκρασία περιβάλλοντος, ηλιακή ακτινοβολία και ταχύτητα ανέμου. (4) Οι αποθηκεμένες μεταβλητές, αφορούν και την απόδοση των συστοιχιών καθώς και της DC/AC τάσης. Οι προδιαγραφές, μπορούν να μεταβληθούν χωρίς ειδοποίηση EosArray DS 9009 Μετάφραση : Νίκος Ιωαννίδης 5

16 Κατάλογος των μεταβλητών που μπορούν να προβληθούν και να συνδεθούν με Θύρα επικοινωνίας RS485 Αληθινοί και εικονικοί συναγερμοί και συμβάντα Καταγραφή δεδομένων No 2 3 Μεταβλητή C ( F) (είσοδος ) C ( F) (είσοδος 2 ) % DC /AC αποδοτικότητα 4 ON/OFF κατάσταση (είσοδος ) 5 kwh (είσοδος 2) 6 Reset kwh (είσοδος 2) 7 Σφάλμα: 8 Σφάλμα: 2 9 Σφάλμα: 3 0 Σφάλμα: 4 Σφάλμα: 5 2 Σφάλμα: 6 3 Σφάλμα: 7 4 Συναγερμός: 5 Συναγερμός: 2 6 Συναγερμός: 3 7 Συναγερμός: 4 8 Συναγερμός: 5 9 V 20 A 2 kw 22 kwh 23 Reset kwh συστοιχίας 24 Reset kwh κάθε συστ/ας Απόδοση συστ/ας % Σφάλμα: Σφάλμα: 2 Σφάλμα: 3 Σφάλμα: 4 Συναγερμός: Συναγερμός: 2 Συναγερμός: 3 Συναγερμός: 4 Συναγερμός: 5 C ( F) είσοδος C ( F) είσοδος 2 kwp/m2 (kwp/ft2) m/s (ft/s) Σφάλμα: Σφάλμα: 2 Σφάλμα: 3 Σφάλμα: 4 Σφάλμα: 5 Συναγερμός: Συναγερμός: 2 Συναγερμός: 3 Συναγερμός: 4 Κατάσταση:είσοδος Κατάσταση:είσοδος 2 Κατάσταση:είσοδος Κατάσταση:είσοδος 2 Σφάλμα: Καταγραφή Συμβάντων Καταγραφή δεδομένων Μονάδα (από) VMU-O VMU-O VMU-O VMU-O VMU-O Σημειώσεις Εναλλακτική λύση ανίχνευσης κατάστασης (4) Εναλλακτική λύση μεταβλητής (5) Υπολογισμός απόδοσης DC/AC εγκαταστάσεων Φ/Β σε περίπτωση ενός και μοναδικού στοιχείου Εναλλακτική λύση μεταβλητής () Καταμέτρηση παλμών από μετρητή ενέργειας, σαν εναλλακτική λύση μεταβλητής (2) Συνολ. μηδενισμός παλμών μέτρησης μετρητού ενέργειας AC Πρόβλημα τοπικής επικοινωνίας Αλλαγή μονάδων διαμόρφωσης συστήματος Ασυνάρτητοι παράμετροι προγραμματισμού Βραχυκύκλωμα στον αισθητήρα εισόδου Διακοπή στον αισθητήρα εισόδου Βραχυκύκλωμα στον αισθητήρα εισόδου 2 Διακοπή στον αισθητήρα εισόδου 2 Είσοδος θερμοκρασίας Είσοδος θερμοκρασίας 2 Απόδοση DC /AC Πρόσβαση τοπικού προγραμματισμού Τροφοδοσία ON/OFF Διαθέσιμο σε κάθε συστοιχία Διαθέσιμο σε κάθε συστοιχία Διαθέσιμο σε κάθε συστοιχία Διαθέσιμο σε κάθε συστοιχία Μηδενισμός μετρητού ενέργειας DC μίας συστοιχίας Μηδενισμός μετρητών DC όλων των συστοιχιών Απόδοση συστοιχίας Ασυνάρτητοι παράμετροι προγραμματισμού Ασύνδετη συστοιχία Αντίστροφη τάση ή ένταση συστοιχίας Υψηλή θερμοκρασία στο εσωτερικό μονάδας Τάση (V) Ένταση (A) Ισχύς (KW) Έλεγχος συστοιχίας Απόδοση συστοιχίας Μονάδα Θερμοκρασία Φ/Β Θερμοκρασία περιβάλλοντος Ηλιακή ακτινοβολία Ταχύτητα ανέμου Ασυνάρτητοι παράμετροι προγραμματισμού Βραχυκύκλωμα στον αισθητήρα εισόδου Διακοπή στον αισθητήρα εισόδου Βραχυκύκλωμα στον αισθητήρα εισόδου 2 Διακοπή στον αισθητήρα εισόδου 2 Μονάδα θερμοκρασίας Φ/Β Θερμοκρασία περιβάλλοντος Ηλιακή ακτινοβολία Ταχύτητα ανέμου Ανίχνευση κατάστασης ON /OFF Ανίχνευση κατάστασης ON /OFF Ανίχνευση κατάστασης ON /OFF Ανίχνευση κατάστασης ON /OFF Ασυνάρτητοι παράμετροι προγραμματισμού 6 EosArray DS 9009

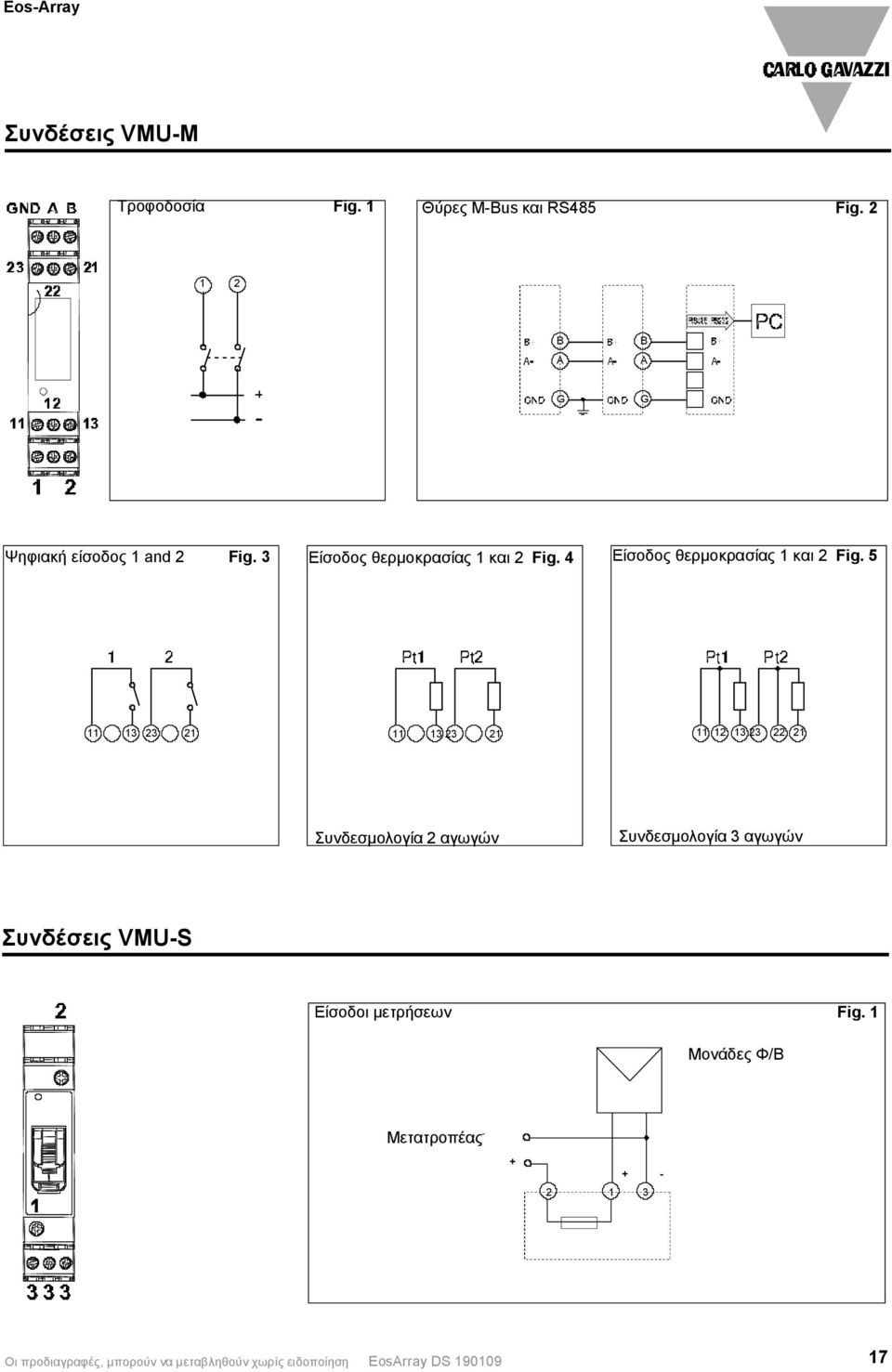

17 Συνδέσεις Τροφοδοσία Fig. Θύρες M-Bus και RS485 Fig. 2 2 B A B A G G Ψηφιακή είσοδος and 2 Fig. 3 Είσοδος θερμοκρασίας και 2 Fig. 4 Είσοδος θερμοκρασίας και 2 Fig Συνδεσμολογία 2 αγωγών Συνδεσμολογία 3 αγωγών Συνδέσεις Είσοδοι μετρήσεων Fig. Μονάδες Φ/Β Μετατροπέας Οι προδιαγραφές, μπορούν να μεταβληθούν χωρίς ειδοποίηση EosArray DS

18 Συνδέσεις Είσοδος ταχύτητας ανέμου Fig. Τύπος αισθητηρίου DWS-V Είσοδος ταχύτητας ανέμου Fig. 2 Τύπος αισθητηρίου DWS-V 3 4 G Έξοδος NPN Έξοδος PNP Είσοδος ακτινοβολίας Fig. 3 Είσοδος θερμοκρασίας και 2 Fig. 4 Είσοδος θερμοκρασίας και 2 Fig Συνδεσμολογία 2 αγωγών Συνδεσμολογία 3 αγωγών Συνδέσεις VMU-O Ψηφιακοί είσοδοι και 2 Fig. Ψηφιακοί έξοδοι και 2 Fig EosArray DS 9009

19 Περιγραφή εμπρόσθιας όψης του Πλήκτρο μπουτόν. Για προγραμματισμό παραμέτρων και μετακίνηση στις μεταβλητές. Ένα πλήκτρο λειτουργίας: Σύντομο ΚΛΙΚ στο μπουτόν. Κύλιση ή αύξηση παραμέτρων. Μακρόσυρτο ΚΛΙΚ στο μπουτόν: εισαγωγή διαδικασίας προγραμματισμού, επιβεβαίωση επιλογής παραμέτρου 2. Ενδεικτικά LED. Σταθερό πράσινο φως: η μονάδα τροφοδοτήθηκε και δεν υπάρχει επικοινωνία στην θύρα RS485. Green blinking light: the communication on the RS485. Κόκκινο: ανιχνεύθηκε συναγερμός (οποιοσδήποτε). Σε περίπτωση συναγερμού/επικοινωνίας κατάστασης το LED μεταβάλλεται από κόκκινο (συναγερμός) σε πράσινο με συχνότητα αναβοσβησίματος περίπου. 3. Ένδειξη. Οθόνη LCD με αλφαριθμητικές ενδείξεις για: - ένδειξη κάποιων παραμέτρων διαμόρφωσης. - ένδειξη κάποιων μετρούμενων μεταβλητών. 4. Βιδωτοί ακροδέκτες. Για τροφοδοσία, δίκτυο και ψηφιακές εισόδους και εξόδους Περιγραφή εμπρόσθιας όψης του 2. Ενδεικτικά LED Πράσινο= τροφοδοσία ON, υπάρχει ένταση συστοιχίας μέχρι A Κίτρινο= υπάρχει ένταση συστοιχίας από. έως 3 A Ανοικτό πορτοκαλί= υπάρχει ένταση συστοιχίας από 3. έως 6 A Πορτοκαλί= υπάρχει ένταση συστοιχίας από 6. έως 8 A Σκούρο πορτοκαλί= υπάρχει ένταση συστοιχίας από 8. έως 0 A Κόκκινο=υπάρχει ένταση συστοιχίας μεγαλύτερη από 0 A Εναλλαγή από μπλε σε οποιοδήποτε άλλο χρώμα αναφέρεται παραπάνω (από κίτρινο σε κόκκινο)= Συναγερμός συστοιχίας Εναλλαγή από μπλε σε πράσινο= αφαιρέθηκε μονάδα Φ/Β ή κάηκε ασφάλεια. Εναλλαγή από μπλε σε βιολετί = ανεστραμμένη πολικότητα συστοιχίας. Εναλλαγή από λευκό σε οποιοδήποτε άλλο χρώμα= η μονάδα είναι ενεργοποιημένη από το στοιχείο για ανάγνωση δεδομένων και απεικόνιση της λειτουργικής κατάστασης της συσκευής σύμφωνα με τον χρωματικό κώδικα που αναλύθηκε παραπάνω. 2. Βιδωτοί ακροδέκτες Για τις συνδέσεις των συστοιχιών Οι προδιαγραφές, μπορούν να μεταβληθούν χωρίς ειδοποίηση EosArray DS 9009 Μετάφραση : Νίκος Ιωαννίδης 9

20 Περιγραφή εμπρόσθιας όψης του. Ενδεικτικά LED Σταθερά αναμμένο: η μονάδα τροφοδοτείται. Πράσινο: τροφοδοσία ΟΝ. 2 Λευκό: η μονάδα είναι ενεργοποιημένη από το στοιχείο για ανάγνωση και απεικόνιση δεδομένων 2. Βιδωτοί ακροδέκτες Για συνδέσεις εισόδων μέτρησης Περιγραφή εμπρόσθιας όψης του VMU-O 2. Ενδεικτικά LED Σταθερά αναμμένο: η μονάδα τροφοδοτείται. Πράσινο: τροφοδοσία ΟΝ Λευκό: η μονάδα είναι ενεργοποιημένη από την συσκευή για ανάγνωση και απεικόνιση δεδομένων. Κόκκινο: ενεργοποιήθηκε, μία ή και οι δύο ψηφιακές είσοδοι Μπλε: ενεργοποιήθηκε, μία ή και οι δύο ψηφιακές έξοδοι Εναλλαγή από ένα χρώμα σε οποιοδήποτε άλλο: η μονάδα δείχνει την κατάσταση της συσκευής σύμφωνα με τον χρωματικό πίνακα που αναλύθηκε παραπάνω. Χρόνος χρωματικής εναλλαγής περίπου. 2. Βιδωτοί ακροδέκτες Για συνδέσεις ψηφιακών εισόδων και εξόδων 20 EosArray DS 9009
