1 ΜΕΤΑΦΟΡΙΚΕΣ ΚΑΙ ΑΝΥΨΩΤΙΚΕΣΜΗΧΑΝΕΣ ΚΕΦΑΛΑΙΟ 2 ο : - ΜΕΤΑΦΟΡΙΚΕΣΤΑΙΝΙΕΣ ΤΑΙΝΙΕΣ -

2 Σχήµα 2.1: Τυπική µεταφορική ταινία

3 Σχήµα 2.2α: Κοίλη µεταφορική ταινία Σχήµα 2.2β: Κυρτή µεταφορική ταινία

4 Σχήµα 2.2γ: Οριζόντια µ.τ. µε κεκλιµένο τµήµα Σχήµα 2.2δ: Κεκλιµένη µ.τ. µε οριζόντιο τµήµα

5 Σχήµα 2.2ε: Κινητή µεταφορική ταινία

6 Σχήµα 2.3α: Τυπικό τύµπανο µεταφορικής ταινίας Σχήµα 2.3β: Έδραση τυµπάνου

7 (Α) (Β) Σχήµα 2.3γ: (Α) Αλλαγή κατεύθυνσης ιµάντα µέσω εφαρµογής κάθετης δύναµης Η Α και (Β) µεταφορά κινητήριας ροπής Μ στον ιµάντα ως εφελκυστική δύναµη Ρ

8 Πίνακας 2.1: Συντελεστές τριβής ιµάντα/τυµπάνου τυµπάνου

9 Σχήµα 2.4: Σχηµατική αναπαράσταση ράουλου µεταφορικής ταινίας

10 Σχήµα 2.5: Σταθµός άνω και κάτω ράουλων σε ηµιτοµή

11 Πίνακας 2.2: Ενδεικτικά βάρη περιστρεφόµενων µερών σταθµών ραούλων για διάφορα πλάτη ιµάντα

12 Σχήµα 2.6α: Σταθµός άνω και κάτω ραούλων

13 Σχήµα 2.6β: Ειδικοί σταθµοί ραούλων για επαναφορά ιµάντα Σχήµα 2.6γ: Σταθµός ραούλων τύπου γιρλάντας

14 Πίνακας 2.3: Τυποποιηµένες µορφές ραούλων

15 Μορφή Μ Μορφή Ν Μορφή Ρ Σχήµα 2.7α: Τυποποιηµένες µορφές ραούλων

16 Σχήµα 2.7β: Κλίσεις και µετατοπίσεις σταθµών ραούλων

17 Σχήµα 2.8α: Εγκάρσια τοµή ιµάντα Σχήµα 2.8β: Ιµάντας µε νευρώσεις (κλίσεις<40 ο )

18 Πίνακας 2.4: Ιµάντες (κατασκευαστικά στοιχεία)

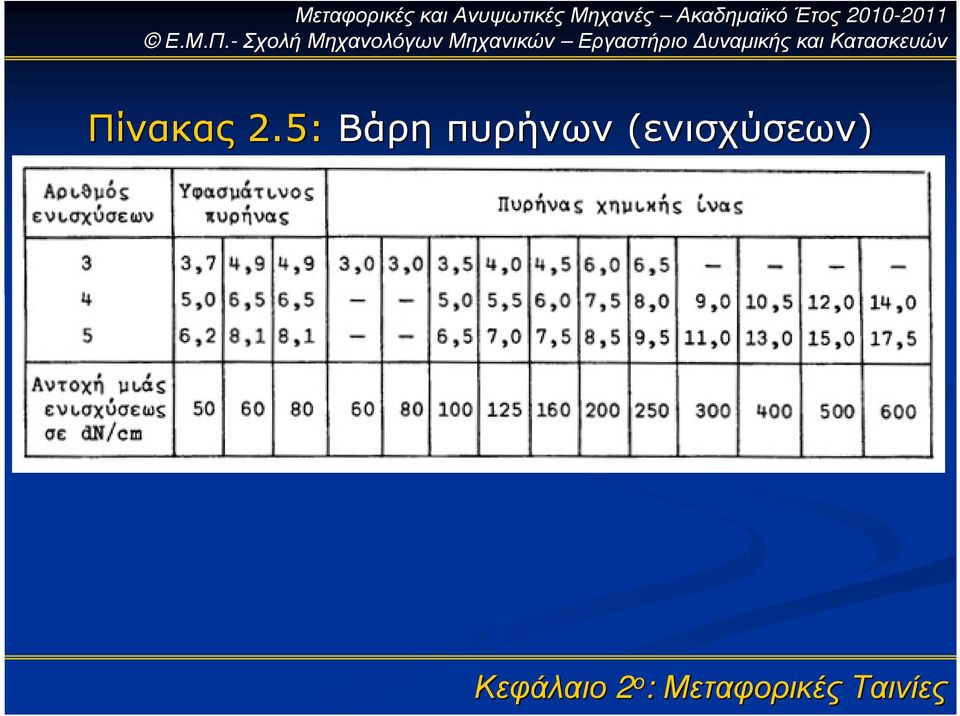

19 Πίνακας 2.5: Βάρη πυρήνων (ενισχύσεων)

20 Πίνακας 2.6: Ελάχιστες αποστάσεις τυµπάνου - ραούλου

21 Σχήµα 2.9: Κατασκευαστική διαµόρφωση στην περιοχή των τυµπάνων

22 Πίνακας 2.7: Συντελεστές ασφαλείας Πίνακας 2.8: Μείωση αντοχής στην ένωση άκρων ιµάντα

23 Πίνακας 2.9: Βαθµολογία για αύξηση πάχους επικάλυψης στην ένωση άκρων ιµάντα Πίνακας 2.10: Αύξηση ελαχίστου πάχους επικάλυψης

24 Πίνακας 2.11: 1: Στοιχεία για τον υπολογισµό της ελάχιστης διαµέτρου τυµπάνου

25 Σχήµα 2.10: Καµπύλωση ιµάντα µεταξύ δύο σταθµών ραούλων

26 Σχήµα 2.11: Τοµή διάταξης 3-ραούλων

27 Σχήµα 2.12: Ισορροπία στοιχείου ιµάντα γύρω από το τύµπανο κίνησης

28 Σχήµα 2.13α: Ισορροπία δυνάµεων γύρω από το τύµπανο κίνησης Σχήµα 2.13β: Εντατική κατάσταση ιµάντα κοντά στο τύµπανο κίνησης

29 Σχήµα 2.14α: Παραµόρφωση ιµάντα στη θέση επαφής µε τα ράουλα

30 Σχήµα 2.14β: Ισορροπία δυνάµεων κατά την οµαλή κίνηση του ιµάντα

31 Σχήµα 2.15: ύναµη τάνυσης γύρω από το τύµπανο πριν και κατά τη λειτουργία

32 Σχήµα 2.16α: Ιµάντας µε πρόταση (σε ακκινησία) Σχήµα 2.16β: Συµβολισµός τάνυσης

33 (Α) (Β) (Γ) Σχήµα 2.17: ιάταξη τάνυσης σε θέση διάφορη από τα κύρια τύµπανα

34 Σχήµα 2.18: Σύστηµα τάνυσης µε κοχλίες για µικρά µήκη µεταφορικών ταινιών

35 Σχήµα 2.19: Τάνυση ιµάντα µε φορείο τυµπάνου

36 Σχήµα 2.20: Σύστηµα τάνυσης µε αντίβαρο (η τάνυση εφαρµόζεται στην αρχή του άνω κλάδου του ιµάντα)

37 Σχήµα 2.21: Σύστηµα τάνυσης µε αντίβαρο (εφαρµόζεται στην αρχή της ταινίας)

38 Σχήµα 2.22: ιάταξη τάνυσης ιµάντα

39 Σχήµα 2.23: Ανάπτυγµα δυνάµεων τριβής στα ράουλα κατά µήκος του ιµάντα

40 Σχήµα 2.24: Τυπικές περιπτώσεις διαγραµµάτων δυνάµεων µεταφορικών ταινιών

41 Σχήµα 2.25: Επίδραση θέσης τάνυσης στο µέγεθος του αντιβάρου

42 (Α) (Β) Σχήµα 2.26α: Κατανοµή δυνάµεων κατά µήκος του ιµάντα σε περίπτωση δύο κινήσεων

43 Σχήµα 2.26β: ιάγραµµα δυνάµεων ιµάντα κατά την εκκίνηση

44 Σχήµα 2.27: Μεταφορική ταινία µε κοίλο και κυρτό τµήµα

45 Σχήµα 2.28: Μεταφορική ταινία κινούµενη επάνω σε τροχιές

46 Σχήµα 2.29: Απλή διάταξη ηλεκτρικής συνδεσµολογίας µεταφορικής ταινίας

47 Σχήµα 2.30: Μέθοδοι ελάττωσης τάσεως εξόδου του ιµάντα από την τροχιά του Σχήµα 2.31: Συστήµατα αυτόµατης επαναφοράς

48 Σχήµα 2.32: Συστήµατα αυτοµάτου ελέγχου θέσεως ιµάντα
