LI11NC Ed. 09/07 Futura By David Lewis

Transcript

1 Futura By David Lewis LI11N Ed. 09/07

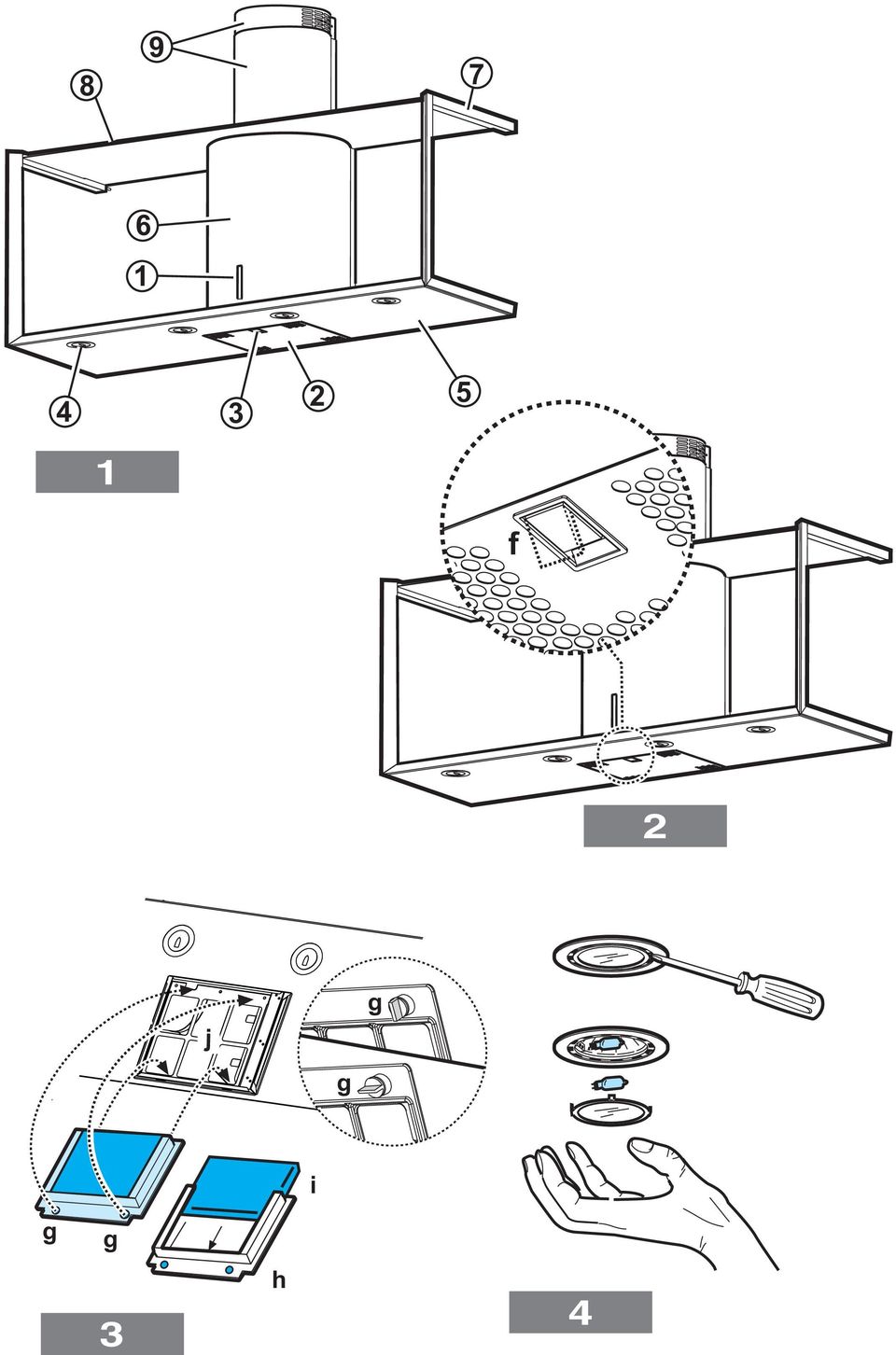

2 Fig. 1 f Fig. 2 2 j g g i g g Fig. 3 3 h Fig. 4 4

3 13 G 1 B A 12 D

4 G 15 D

5 23 G G G F 19 D 24 21a 21a 21b 21b 21b 21b 7

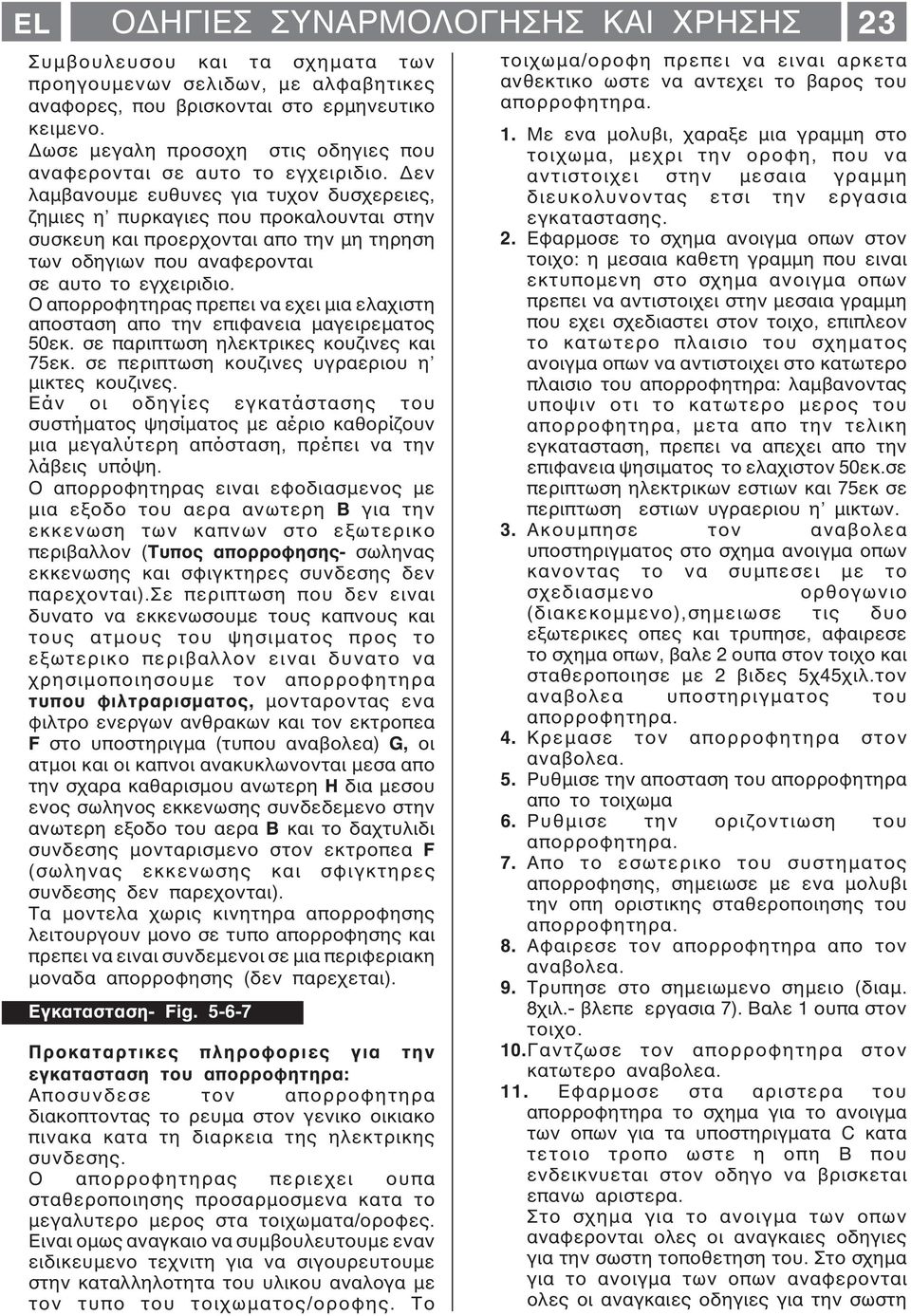

6 EL Ο ΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ Συµβουλευσου και τα σχηµατα των προηγουµενων σελιδων, µε αλφαβητικες αναφορες, που βρισκονται στο ερµηνευτικο κειµενο. ωσε µεγαλη προσοχη στις οδηγιες που αναφερονται σε αυτο το εγχειριδιο. εν λαµβανουµε ευθυνες για τυχον δυσχερειες, ζηµιες η πυρκαγιες που προκαλουνται στην συσκευη και προερχονται απο την µη τηρηση των οδηγιων που αναφερονται σε αυτο το εγχειριδιο. Ο απορροφητηρας πρεπει να εχει µια ελαχιστη αποσταση απο την επιφανεια µαγειρεµατος 50εκ. σε παριπτωση ηλεκτρικες κουζινες και 75εκ. σε περιπτωση κουζινες υγραεριου η µικτες κουζινες. Εάν οι οδηγίες εγκατάστασης του συστήµατος ψησίµατος µε αέριο καθορίζουν µια µεγαλύτερη απόσταση, πρέπει να την λάβεις υπόψη. Ο απορροφητηρας ειναι εφοδιασµενος µε µια εξοδο του αερα ανωτερη Β για την εκκενωση των καπνων στο εξωτερικο περιβαλλον (Τυπος απορροφησης- σωληνας εκκενωσης και σφιγκτηρες συνδεσης δεν παρεχονται).σε περιπτωση που δεν ειναι δυνατο να εκκενωσουµε τους καπνους και τους ατµους του ψησιµατος προς το εξωτερικο περιβαλλον ειναι δυνατο να χρησιµοποιησουµε τον απορροφητηρα τυπου φιλτραρισµατος, µονταροντας ενα φιλτρo ενεργων ανθρακων και τον εκτροπεα F στo υποστηριγµα (τυπου αναβολεα) G, οι ατµοι και οι καπνοι ανακυκλωνονται µεσα απο την σχαρα καθαρισµου ανωτερη Η δια µεσου ενος σωληνος εκκενωσης συνδεδεµενο στην ανωτερη εξοδο του αερα Β και το δαχτυλιδι συνδεσης µονταρισµενο στον εκτροπεα F (σωληνας εκκενωσης και σφιγκτηρες συνδεσης δεν παρεχονται). Τα µοντελα χωρις κινητηρα απορροφησης λειτουργουν µονο σε τυπο απορροφησης και πρεπει να ειναι συνδεµενοι σε µια περιφεριακη µοναδα απορροφησης (δεν παρεχεται). Εγκατασταση- Fig Προκαταρτικες πληροφοριες για την εγκατασταση του απορροφητηρα: Αποσυνδεσε τον απορροφητηρα διακοπτοντας το ρευµα στον γενικο οικιακο πινακα κατα τη διαρκεια της ηλεκτρικης συνδεσης. Ο απορροφητηρας περιεχει ουπα σταθεροποιησης προσαρµοσµενα κατα το µεγαλυτερο µερος στα τοιχωµατα/οροφες. Ειναι οµως αναγκαιο να συµβουλευτουµε εναν ειδικευµενο τεχνιτη για να σιγουρευτουµε στην καταλληλοτητα του υλικου αναλογα µε τον τυπο του τοιχωµατος/οροφης. Το 23 τοιχωµα/οροφη πρεπει να ειναι αρκετα ανθεκτικο ωστε να αντεχει το βαρος του απορροφητηρα. 1. Με ενα µολυβι, χαραξε µια γραµµη στο τοιχωµα, µεχρι την οροφη, που να αντιστοιχει στην µεσαια γραµµη διευκολυνοντας ετσι την εργασια εγκαταστασης. 2. Εφαρµοσε το σχηµα ανοιγµα οπων στον τοιχο: η µεσαια καθετη γραµµη που ειναι εκτυποµενη στο σχηµα ανοιγµα οπων πρεπει να αντιστοιχει στην µεσαια γραµµη που εχει σχεδιαστει στον τοιχο, επιπλεον το κατωτερο πλαισιο του σχηµατος ανοιγµα οπων να αντιστοιχει στο κατωτερο πλαισιο του απορροφητηρα: λαµβανοντας υποψιν οτι το κατωτερο µερος του απορροφητηρα, µετα απο την τελικη εγκατασταση, πρεπει να απεχει απο την επιφανεια ψησιµατος το ελαχιστον 50εκ.σε περιπτωση ηλεκτρικων εστιων και 75εκ σε περιπτωση εστιων υγραεριου η µικτων. 3. Ακουµπησε τον αναβολεα υποστηριγµατος στο σχηµα ανοιγµα οπων κανοντας το να συµπεσει µε το σχεδιασµενο ορθογωνιο (διακεκοµµενο),σηµειωσε τις δυο εξωτερικες οπες και τρυπησε, αφαιρεσε το σχηµα οπων, βαλε 2 ουπα στον τοιχο και σταθεροποιησε µε 2 βιδες 5χ45χιλ.τον αναβολεα υποστηριγµατος του απορροφητηρα. 4. Κρεµασε τον απορροφητηρα στον αναβολεα. 5. Ρυθµισε την αποσταση του απορροφητηρα απο το τοιχωµα 6. Ρυθµισε την οριζοντιωση του απορροφητηρα. 7. Απο το εσωτερικο του συστηµατος απορροφησης, σηµειωσε µε ενα µολυβι την οπη οριστικης σταθεροποιησης του απορροφητηρα. 8. Αφαιρεσε τον απορροφητηρα απο τον αναβολεα. 9. Τρυπησε στο σηµειωµενο σηµειο (διαµ. 8χιλ.- βλεπε εργασια 7). Βαλε 1 ουπα στον τοιχο. 10.Γαντζωσε τον απορροφητηρα στον κατωτερο αναβολεα. 11. Εφαρµοσε στα αριστερα του απορροφητηρα το σχηµα για το ανοιγµα των οπων για τα υποστηριγµατα κατα τετοιο τροπο ωστε η οπη Β που ενδεικνυεται στον οδηγο να βρισκεται επανω αριστερα. Στο σχηµα για το ανοιγµα των οπων αναφερονται ολες οι αναγκαιες οδηγιες για την σωστη τοποθετηση του. Στο σχηµα για το ανοιγµα των οπων αναφερονται ολες οι αναγκαιες οδηγιες για την σωστη

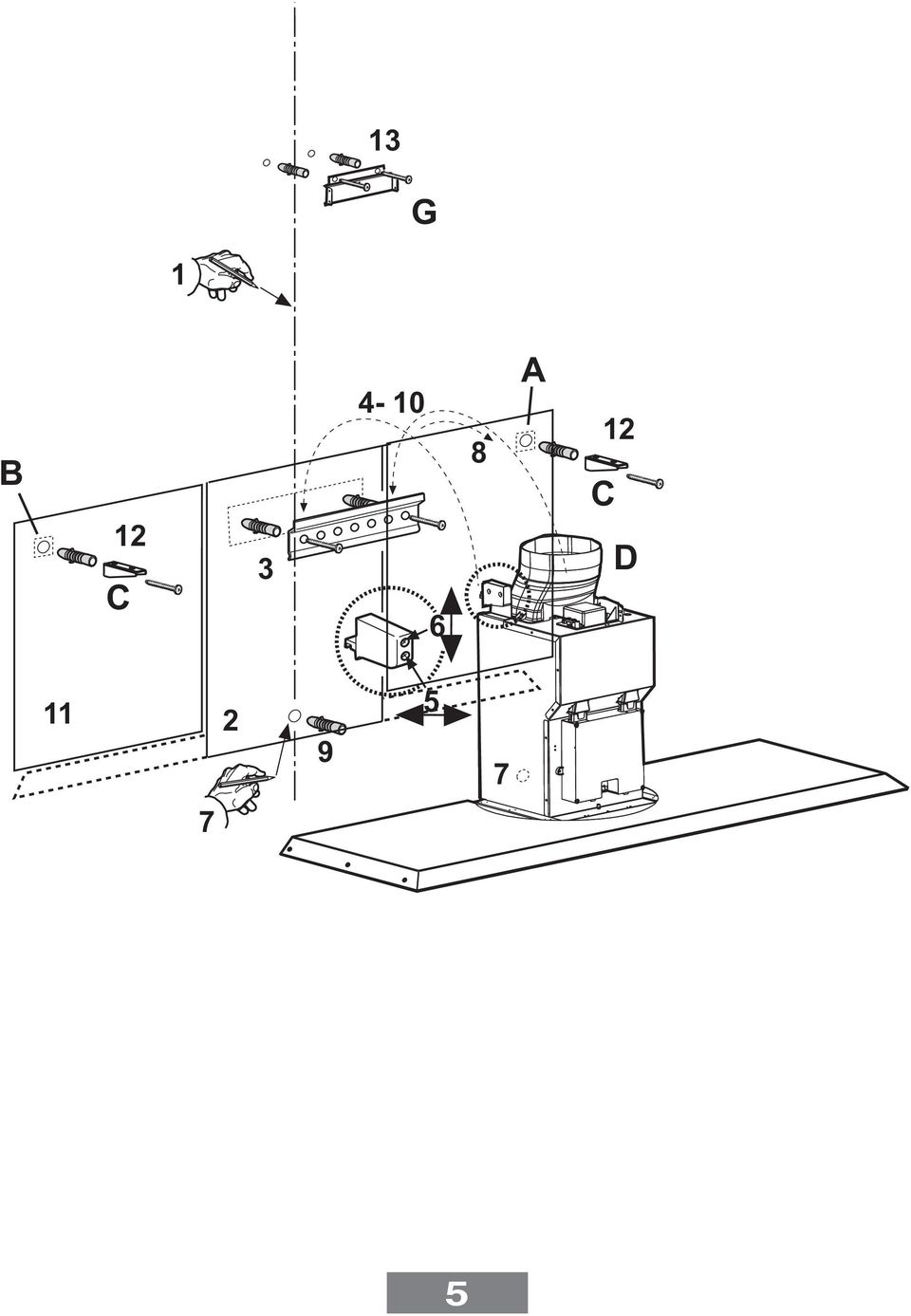

7 24 Ο ΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ τοποθετηση του. Επανελαβε τις ιδιες ενεργειες στην δεξια πλευρα του απορροφητηρα (η οπη Α που ενδεικνυεται στον οδηγο πρεπει να βρεθει επανω δεξια). 12.Ανοιξε 2 οπες, οπως ενδεικνυεται στο σχηµα για το ανοιγµα οπων για την σταθεροποιηση των υποστηριγµατων των πλευρικων αναβολεων. Σταθεροποιησε τα υποστηριγµατα µε βιδες και ουπα στον τοιχο. 13.Τοποθετησε τον αναβολεα υποστηριγµατος καπνοδοχων στο τοιχωµα, χρησιµοποιησε τον αναβολεα υποστηριγµατος σαν σχηµα ανοιγµα οπων (η µικρη οπη που εχει ανοιχθει στο υποστηριγµα πρεπει να συµπεπτει µε την γραµµη που εχει χαραχθει προηγουµενως στον τοιχο - εργασια 1), και σηµειωσε µε το µολυβι 2 οπες, ανοιξε τις οπες (διαµ.8χιλ.), βαλε 2 ουπα. Σταθεροποιησε τον αναβολεα υποστηριγµατος καπνοδοχων µε 2 βιδες 5χ45χιλ. 14.Σταθεροποιησε οριστικα τον απορροφητηρα στο τοιχωµα µε 1 βιδα 5χ45χιλ. (ΑΝΑΓΚΑΙΑ). 15.Εφαρµοσε την κατωτερη καπνοδοχο σαν καλυµµα του συστηµατος κινητηρα, το ηλεκτρικο καλωδιο για την συνδεση στο οικιακο ηλεκτρικο δικτυο εισαγεται στην ανωτερη οπη. 16.Πραγµατοποιησε την συνδεση του πλατυ καλωδιου του ταµπλου εντολων στον κεντρικο πινακα ελεγχου, και µετα ελεγξε οτι το κατωτερο πλαισιο της καπνοδοχου εχει εισαχθει κανονικα στην θεση επανω απο το παραβαν ατµων. 17.Συναρµολογησε τους πλευρικους αναβολεις και τα υαλινα γεισωµατα. 18.Στερεωσε προχειρα µε τις δυο περονες µπλοκαρισµατος που παρεχονται. 19.Πραγµατοποιηε την συνδεση ενος σωληνα (σωληνας και συνδετηρες για την στερεωση δεν παρεχονται, να αποκτηθουν) για την εκκενωση των καπνων στο δαχτυλιδι συνδεσης D που βρισκεται επανω απο την µοναδα κινητηρα απορροφησης. Η αλλη ακρη του σωληνα πρεπει να συνδεθει µε ενα συστηµα αποβολης των καπνων προς τα εξω στην περιπτωση χρησης απορροφητηρα τυπου απορροφησης. Στην περιπτωση που θελουµε να χρησιµοποιησουµε απορροφητηρα τυπου φιλτραρισµατος, τοτε πρεπει να στερεωσουµε στον αναβολεα υποστηριγµατος καπνοδοχων G τον εκτροπεα F µε 1 βιδα και να συνδεσουµε την αλλη ακρη του σωληνα στο δαχτυλιδι συνδεσης που βρισκεται EL επανω στον εκτροπεα F. 20.Πραγµατοποιησε την ηλεκτρικη συνδεση. 21.Στερεωσε το υαλινο γεισωµα επανω στον απορροφητηρα: Οι πλευρικοι αναβολεις πρεπει να εισαχθουν στα υποστηριγµατα (21α ), και χαµηλα, µπλοκαρισµενες προχειρα στην θεση µε τις περονες και τις τρυπες σε διευθετηση (21b). 22.Σταθεροποιησε οριστικα γεισωµατα και αναβολεις στα υποστηριγµατα µε 4 βιδες. 23. Εφαρµοσε την ανωτερη τηλεσκοπικη καπνοδοχο και σταθεροποιησε την επανω στο υποστηριγµα καπνοδοχων G µε 2 βιδες. 24. Ωθησε το κατωτερο τµηµα της τηλεσκοπικης καπνοδοχου µεχρι που τα γλωσσακια να µπουν µεσα στις ειδικες σχισµες στην ανωτερη πλευρα της κατωτερης καπνοδοχου. Ξαναµονταρισε το φιλτρο/α για τα λιποι και ελεγξε την τελεια λειτουργια του αποροφητηρα. Ηλεκτρικη συνδεση Η ταση του δικτυου πρεπει να αντιστοιχει στην ταση που αναφερεται στην χαρακτηριστικη ετικετα που βρισκεται στο εσωτερικο του απορροφητηρα. Εαν υπαρχει φις συνδεσε τον απορροφητηρα µε µια πριζα που θα ειναι συµφωνη µε τις τρεχουσες διαταξεις και να βρισκεται σε προσιτο µερος. Εαν δεν υπαρχει φις ( αµεση συνδεση µε το ηλεκτρικο δικτυο) εφαρµοσε εναν διπολικο διακοπτη συµφωνο µε τις διαταξεις µε µια αποσταση µεταξυ των επαφων σε ανοιγµα οχι µικροτερο των 3 χιλ. (προσιτο). Περιγραφη απορροφητηρα - Εικ.1 1 Ταµπλο ελεγχου 2 Φιλτρο για τα λιποι 3 Χειρολαβη ξεγαντζωµατος φιλτρου για τα λιποι 4 Λαµπα αλογονα (µονο για µοντελα µε λαµπες αλογονες) 5 Παραβαν ατµων 6. Τηλεσκοπικη καπνοδοχο 7. Εξοδος αερα (µονο για χρηση τυπου φιλτραρισµατος)

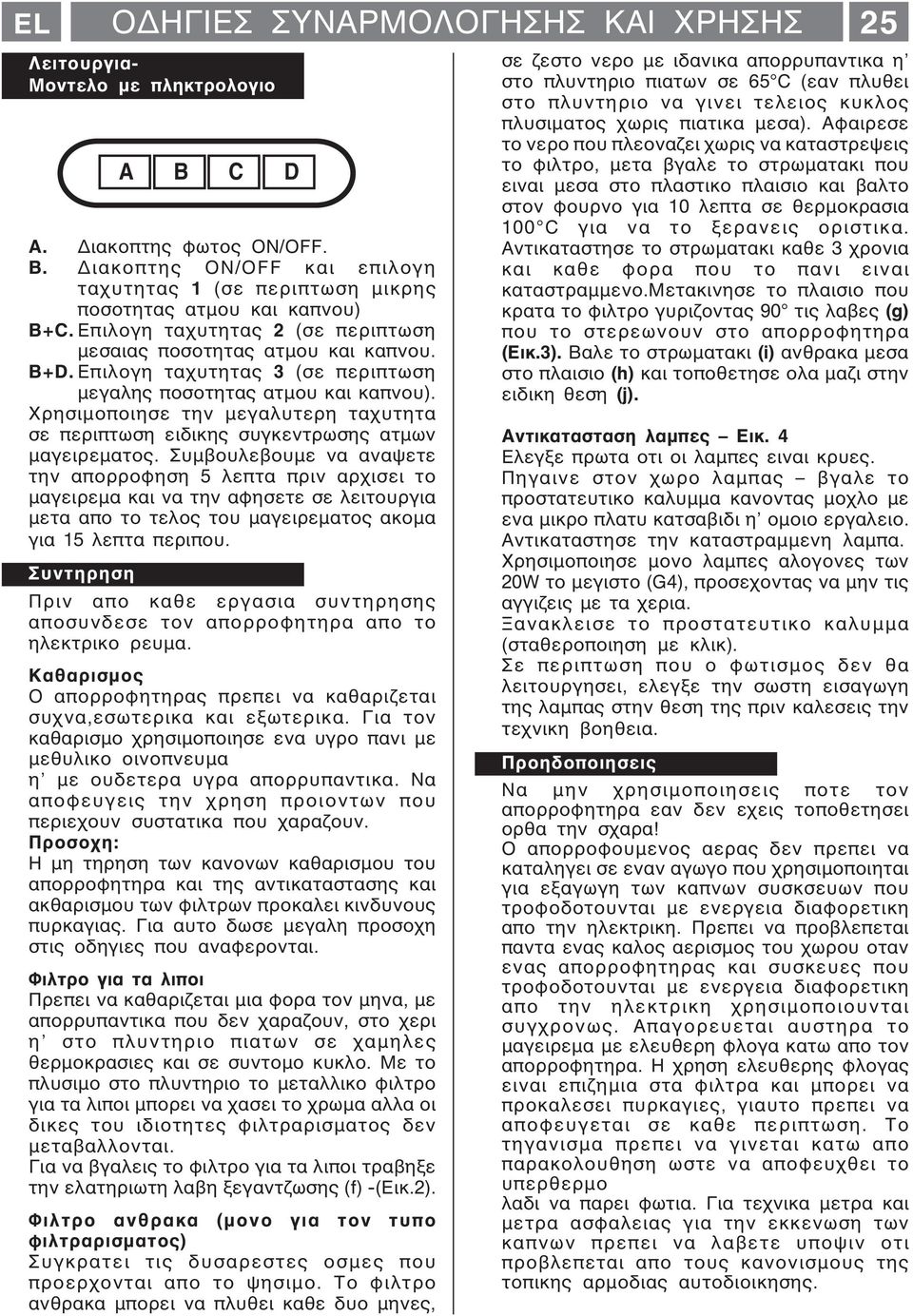

8 EL Ο ΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ Λειτουργια- Μοντελο µε πληκτρολογιο A B D Α. ιακοπτης φωτος ON/OFF. Β. ιακοπτης ON/OFF και επιλογη ταχυτητας 1 (σε περιπτωση µικρης ποσοτητας ατµου και καπνου) B+. Επιλογη ταχυτητας 2 (σε περιπτωση µεσαιας ποσοτητας ατµου και καπνου. B+D. Επιλογη ταχυτητας 3 (σε περιπτωση µεγαλης ποσοτητας ατµου και καπνου). Χρησιµοποιησε την µεγαλυτερη ταχυτητα σε περιπτωση ειδικης συγκεντρωσης ατµων µαγειρεµατος. Συµβουλεβουµε να αναψετε την απορροφηση 5 λεπτα πριν αρχισει το µαγειρεµα και να την αφησετε σε λειτουργια µετα απο το τελος του µαγειρεµατος ακοµα για 15 λεπτα περιπου. Συντηρηση Πριν απο καθε εργασια συντηρησης αποσυνδεσε τον απορροφητηρα απο το ηλεκτρικο ρευµα. Καθαρισµος Ο απορροφητηρας πρεπει να καθαριζεται συχνα,εσωτερικα και εξωτερικα. Για τον καθαρισµο χρησιµοποιησε ενα υγρο πανι µε µεθυλικο οινοπνευµα η µε ουδετερα υγρα απορρυπαντικα. Να αποφευγεις την χρηση προιοντων που περιεχουν συστατικα που χαραζουν. Προσοχη: Η µη τηρηση των κανονων καθαρισµου του απορροφητηρα και της αντικαταστασης και ακθαρισµου των φιλτρων προκαλει κινδυνους πυρκαγιας. Για αυτο δωσε µεγαλη προσοχη στις οδηγιες που αναφερονται. Φιλτρο για τα λιποι Πρεπει να καθαριζεται µια φορα τον µηνα, µε απορρυπαντικα που δεν χαραζουν, στο χερι η στο πλυντηριο πιατων σε χαµηλες θερµοκρασιες και σε συντοµο κυκλο. Με το πλυσιµο στο πλυντηριο το µεταλλικο φιλτρο για τα λιποι µπορει να χασει το χρωµα αλλα οι δικες του ιδιοτητες φιλτραρισµατος δεν µεταβαλλονται. Για να βγαλεις το φιλτρο για τα λιποι τραβηξε την ελατηριωτη λαβη ξεγαντζωσης (f) -(Εικ.2). Φιλτρο ανθρακα (µονο για τον τυπο φιλτραρισµατος) Συγκρατει τις δυσαρεστες οσµες που προερχονται απο το ψησιµο. Το φιλτρο ανθρακα µπορει να πλυθει καθε δυο µηνες, 25 σε ζεστο νερο µε ιδανικα απορρυπαντικα η στο πλυντηριο πιατων σε 65 (εαν πλυθει στο πλυντηριο να γινει τελειος κυκλος πλυσιµατος χωρις πιατικα µεσα). Αφαιρεσε το νερο που πλεοναζει χωρις να καταστρεψεις το φιλτρο, µετα βγαλε το στρωµατακι που ειναι µεσα στο πλαστικο πλαισιο και βαλτο στον φουρνο για 10 λεπτα σε θερµοκρασια 100 για να το ξερανεις οριστικα. Αντικαταστησε το στρωµατακι καθε 3 χρονια και καθε φορα που το πανι ειναι καταστραµµενο.μετακινησε το πλαισιο που κρατα το φιλτρο γυριζοντας 90 τις λαβες (g) που το στερεωνουν στο απορροφητηρα (Εικ.3). Βαλε το στρωµατακι (i) ανθρακα µεσα στο πλαισιο (h) και τοποθετησε ολα µαζι στην ειδικη θεση (j). Αντικατασταση λαµπες Εικ. 4 Ελεγξε πρωτα οτι οι λαµπες ειναι κρυες. Πηγαινε στον χωρο λαµπας βγαλε το προστατευτικο καλυµµα κανοντας µοχλο µε ενα µικρο πλατυ κατσαβιδι η οµοιο εργαλειο. Αντικαταστησε την καταστραµµενη λαµπα. Χρησιµοποιησε µονο λαµπες αλογονες των 20W το µεγιστο (G4), προσεχοντας να µην τις αγγιζεις µε τα χερια. Ξανακλεισε το προστατευτικο καλυµµα (σταθεροποιηση µε κλικ). Σε περιπτωση που ο φωτισµος δεν θα λειτουργησει, ελεγξε την σωστη εισαγωγη της λαµπας στην θεση της πριν καλεσεις την τεχνικη βοηθεια. Προηδοποιησεις Να µην χρησιµοποιησεις ποτε τον απορροφητηρα εαν δεν εχεις τοποθετησει ορθα την σχαρα! Ο απορροφουµενος αερας δεν πρεπει να καταληγει σε εναν αγωγο που χρησιµοποιηται για εξαγωγη των καπνων συσκσευων που τροφοδοτουνται µε ενεργεια διαφορετικη απο την ηλεκτρικη. Πρεπει να προβλεπεται παντα ενας καλος αερισµος του χωρου οταν ενας απορροφητηρας και συσκευες που τροφοδοτουνται µε ενεργεια διαφορετικη απο την ηλεκτρικη χρησιµοποιουνται συγχρονως. Απαγορευεται αυστηρα το µαγειρεµα µε ελευθερη φλογα κατω απο τον απορροφητηρα. Η χρηση ελευθερης φλογας ειναι επιζηµια στα φιλτρα και µπορει να προκαλεσει πυρκαγιες, γιαυτο πρεπει να αποφευγεται σε καθε περιπτωση. Το τηγανισµα πρεπει να γινεται κατω απο παρακολουθηση ωστε να αποφευχθει το υπερθερµο λαδι να παρει φωτια. Για τεχνικα µετρα και µετρα ασφαλειας για την εκκενωση των καπνων πρεπει να λαβετε υποψιν οτι προβλεπεται απο τους κανονισµους της τοπικης αρµοδιας αυτοδιοικησης.
