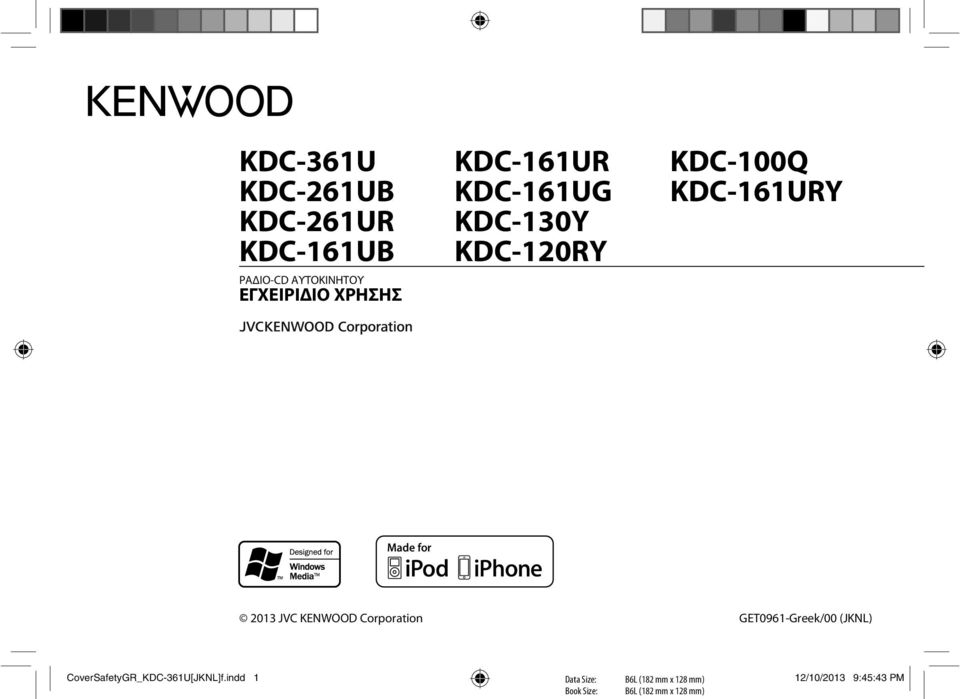

1 KDC-361U KDC-261UB KDC-261UR KDC-161UB ΡΑΔΙΟ-CD ΑΥΤΟΚΙΝΗΤΟΥ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ KDC-161UR KDC-161UG KDC-130Y KDC-120RY KDC-100Q KDC-161URY 2013 JVC KENWOOD Corporation GET0961-Greek/00 (JKNL) CoverSafetyGR_KDC-361U[JKNL]f.indd 1 12/10/2013 9:45:43 PM

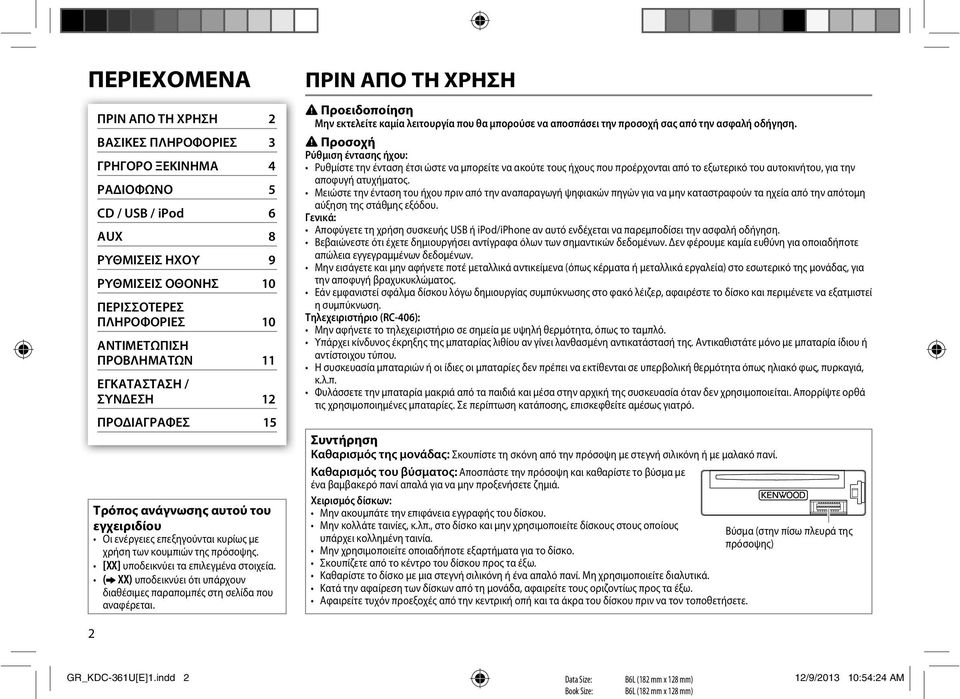

2 ΠΕΡΙΕΧΟΜΕΝΑ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ 2 ΒΑΣΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 3 ΓΡΗΓΟΡΟ ΞΕΚΙΝΗΜΑ 4 ΡΑΔΙΟΦΩΝΟ 5 CD / USB / ipod 6 AUX 8 ΡΥΘΜΙΣΕΙΣ ΗΧΟΥ 9 ΡΥΘΜΙΣΕΙΣ ΟΘΟΝΗΣ 10 ΠΕΡΙΣΣΟΤΕΡΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 10 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ 11 ΕΓΚΑΤΑΣΤΑΣΗ / ΣΥΝΔΕΣΗ 12 ΠΡΟΔΙΑΓΡΑΦΕΣ 15 Τρόπος ανάγνωσης αυτού του εγχειριδίου Οι ενέργειες επεξηγούνται κυρίως με χρήση των κουμπιών της πρόσοψης. [XX] υποδεικνύει τα επιλεγμένα στοιχεία. ( XX) υποδεικνύει ότι υπάρχουν διαθέσιμες παραπομπές στη σελίδα που αναφέρεται. ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ Προειδοποίηση Μην εκτελείτε καμία λειτουργία που θα μπορούσε να αποσπάσει την προσοχή σας από την ασφαλή οδήγηση. Προσοχή Ρύθμιση έντασης ήχου: Ρυθμίστε την ένταση έτσι ώστε να μπορείτε να ακούτε τους ήχους που προέρχονται από το εξωτερικό του αυτοκινήτου, για την αποφυγή ατυχήματος. Μειώστε την ένταση του ήχου πριν από την αναπαραγωγή ψηφιακών πηγών για να μην καταστραφούν τα ηχεία από την απότομη αύξηση της στάθμης εξόδου. Γενικά: Αποφύγετε τη χρήση συσκευής USB ή ipod/iphone αν αυτό ενδέχεται να παρεμποδίσει την ασφαλή οδήγηση. Βεβαιώνεστε ότι έχετε δημιουργήσει αντίγραφα όλων των σημαντικών δεδομένων. Δεν φέρουμε καμία ευθύνη για οποιαδήποτε απώλεια εγγεγραμμένων δεδομένων. Μην εισάγετε και μην αφήνετε ποτέ μεταλλικά αντικείμενα (όπως κέρματα ή μεταλλικά εργαλεία) στο εσωτερικό της μονάδας, για την αποφυγή βραχυκυκλώματος. Εάν εμφανιστεί σφάλμα δίσκου λόγω δημιουργίας συμπύκνωσης στο φακό λέιζερ, αφαιρέστε το δίσκο και περιμένετε να εξατμιστεί η συμπύκνωση. Τηλεχειριστήριο (RC-406): Μην αφήνετε το τηλεχειριστήριο σε σημεία με υψηλή θερμότητα, όπως το ταμπλό. Υπάρχει κίνδυνος έκρηξης της μπαταρίας λιθίου αν γίνει λανθασμένη αντικατάστασή της. Αντικαθιστάτε μόνο με μπαταρία ίδιου ή αντίστοιχου τύπου. Η συσκευασία μπαταριών ή οι ίδιες οι μπαταρίες δεν πρέπει να εκτίθενται σε υπερβολική θερμότητα όπως ηλιακό φως, πυρκαγιά, κ.λ.π. Φυλάσσετε την μπαταρία μακριά από τα παιδιά και μέσα στην αρχική της συσκευασία όταν δεν χρησιμοποιείται. Απορρίψτε ορθά τις χρησιμοποιημένες μπαταρίες. Σε περίπτωση κατάποσης, επισκεφθείτε αμέσως γιατρό. Συντήρηση Καθαρισμός της μονάδας: Σκουπίστε τη σκόνη από την πρόσοψη με στεγνή σιλικόνη ή με μαλακό πανί. Καθαρισμός του βύσματος: Αποσπάστε την πρόσοψη και καθαρίστε το βύσμα με ένα βαμβακερό πανί απαλά για να μην προξενήσετε ζημιά. Χειρισμός δίσκων: Μην ακουμπάτε την επιφάνεια εγγραφής του δίσκου. Μην κολλάτε ταινίες, κ.λπ., στο δίσκο και μην χρησιμοποιείτε δίσκους στους οποίους Βύσμα (στην πίσω πλευρά της υπάρχει κολλημένη ταινία. πρόσοψης) Μην χρησιμοποιείτε οποιαδήποτε εξαρτήματα για το δίσκο. Σκουπίζετε από το κέντρο του δίσκου προς τα έξω. Καθαρίστε το δίσκο με μια στεγνή σιλικόνη ή ένα απαλό πανί. Μη χρησιμοποιείτε διαλυτικά. Κατά την αφαίρεση των δίσκων από τη μονάδα, αφαιρείτε τους οριζοντίως προς τα έξω. Αφαιρείτε τυχόν προεξοχές από την κεντρική οπή και τα άκρα του δίσκου πριν να τον τοποθετήσετε. 2 GR_KDC-361U[E]1.indd 2 12/9/ :54:24 AM

3 ΒΑΣΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Πρόσοψη Κουμπί ήχου (στρέψτε/πατήστε) Υποδοχή τοποθέτησης Παράθυρο οθόνης Προσάρτηση Απόσπαση Τηλεχειριστήριο (RC-406) (παρέχεται για KDC-130Y ) Αισθητήρας τηλεχειριστηρίου (ΜΗΝ εκθέτετε στο άμεσο φως του ήλιου). * Δεν χρησιμοποιείται. Κουμπί απόσπασης KDC-361U KDC-261UB KDC-261UR Πώς γίνεται επανεκκίνηση Αντικατάσταση μπαταρίας Αφαιρέστε το μονωτικό φύλλο κατά την πρώτη χρήση. Οι προεπιλεγμένες ρυθμίσεις θα διαγραφούν. Για να Κάντε αυτό (στην πρόσοψη) Κάντε αυτό (στο τηλεχειριστήριο) Ενεργοποιήστε την τροφοδοσία ρεύματος Πατήστε L SRC. Πατήστε και κρατήστε πατημένο για τη διακοπή της παροχής ρεύματος. Πατήστε και κρατήστε πατημένο το SRC για τη διακοπή της παροχής ρεύματος. (Το πάτημα του SRC δεν ενεργοποιεί την παροχή ρεύματος. ) Ρύθμιση της έντασης Στρέψτε το κουμπί του ήχου. Πατήστε VOL ή VOL. Πατήστε ATT κατά τη διάρκεια της αναπαραγωγής για να μειώσετε την ένταση. Πατήστε ξανά για ακύρωση. Επιλέξτε μια πηγή Πατήστε L SRC επανειλημμένα. Πατήστε SRC επανειλημμένα. Αλλαγή πληροφοριών στην οθόνη Πατήστε DISP SCRL επανειλημμένα. Πατήστε και κρατήστε πατημένο για να ανατρέξετε στις τρέχουσες πληροφορίες της οθόνης. (μη διαθέσιμο) EΛΛHNIKA 3 GR_KDC-361U[E]1.indd 3 12/9/ :54:25 AM

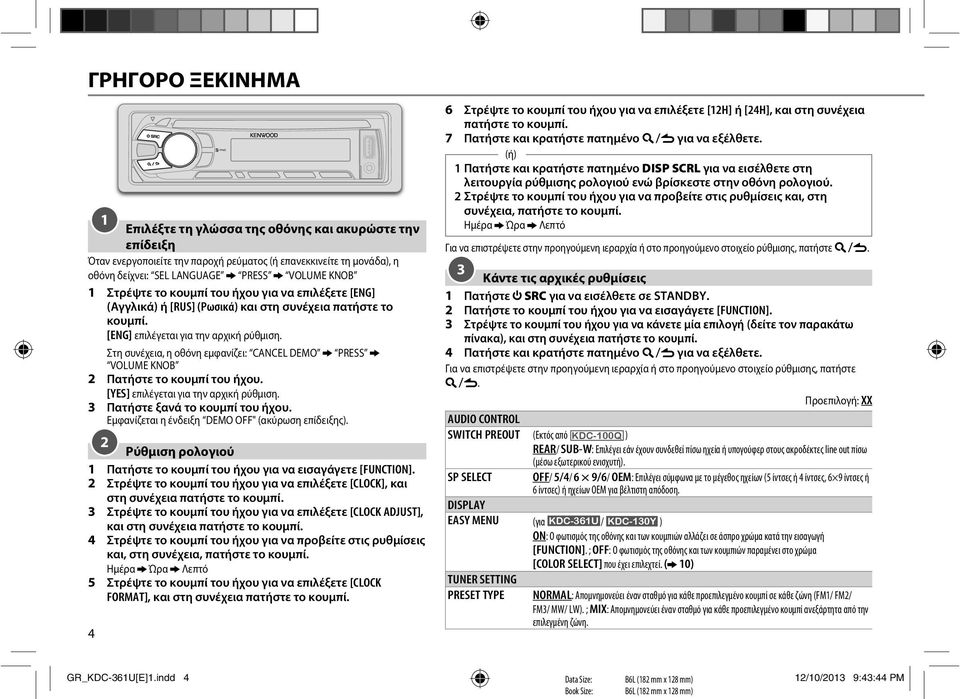

4 ΓΡΗΓΟΡΟ ΞΕΚΙΝΗΜΑ 1 Επιλέξτε τη γλώσσα της οθόνης και ακυρώστε την επίδειξη Όταν ενεργοποιείτε την παροχή ρεύματος (ή επανεκκινείτε τη μονάδα), η οθόνη δείχνει: SEL LANGUAGE PRESS VOLUME KNOB 1 Στρέψτε το κουμπί του ήχου για να επιλέξετε [ENG] (Αγγλικά) ή [RUS] (Ρωσικά) και στη συνέχεια πατήστε το κουμπί. [ENG] επιλέγεται για την αρχική ρύθμιση. Στη συνέχεια, η οθόνη εμφανίζει: CANCEL DEMO PRESS VOLUME KNOB 2 Πατήστε το κουμπί του ήχου. [YES] επιλέγεται για την αρχική ρύθμιση. 3 Πατήστε ξανά το κουμπί του ήχου. DEMO OFF" (ακύρωση επίδειξης). 2 Ρύθμιση ρολογιού 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [CLOCK], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να επιλέξετε [CLOCK ADJUST], και στη συνέχεια πατήστε το κουμπί. 4 Στρέψτε το κουμπί του ήχου για να προβείτε στις ρυθμίσεις και, στη συνέχεια, πατήστε το κουμπί. Ημέρα Ώρα Λεπτό 5 Στρέψτε το κουμπί του ήχου για να επιλέξετε [CLOCK FORMAT], και στη συνέχεια πατήστε το κουμπί. 4 6 Στρέψτε το κουμπί του ήχου για να επιλέξετε [12H] ή [24H], και στη συνέχεια πατήστε το κουμπί. 7 Πατήστε και κρατήστε πατημένο για να εξέλθετε. (ή) 1 Πατήστε και κρατήστε πατημένο DISP SCRL για να εισέλθετε στη λειτουργία ρύθμισης ρολογιού ενώ βρίσκεστε στην οθόνη ρολογιού. 2 Στρέψτε το κουμπί του ήχου για να προβείτε στις ρυθμίσεις και, στη συνέχεια, πατήστε το κουμπί. Ημέρα Ώρα Λεπτό Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. 3 Κάντε τις αρχικές ρυθμίσεις 1 Πατήστε SRC για να εισέλθετε σε STANDBY. 2 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 3 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. 4 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Προεπιλογή: XX AUDIO CONTROL SWITCH PREOUT (Εκτός από KDC-100Q ) REAR/ SUB-W: Επιλέγει εάν έχουν συνδεθεί πίσω ηχεία ή υπογούφερ στους ακροδέκτες line out πίσω (μέσω εξωτερικού ενισχυτή). SP SELECT OFF/ 5/4/ 6 9/6/ OEM: Επιλέγει σύμφωνα με το μέγεθος ηχείων (5 ίντσες ή 4 ίντσες, 6 9 ίντσες ή 6 ίντσες) ή ηχείων OEM για βέλτιστη απόδοση. DISPLAY EASY MENU (για KDC-361U / KDC-130Y ) ON: Ο φωτισμός της οθόνης και των κουμπιών αλλάζει σε άσπρο χρώμα κατά την εισαγωγή [FUNCTION]. ; OFF: Ο φωτισμός της οθόνης και των κουμπιών παραμένει στο χρώμα [COLOR SELECT] που έχει επιλεχτεί. ( 10) TUNER SETTING PRESET TYPE NORMAL: Απομνημονεύει έναν σταθμό για κάθε προεπιλεγμένο κουμπί σε κάθε ζώνη (FM1/ FM2/ FM3/ MW/ LW). ; MIX: Απομνημονεύει έναν σταθμό για κάθε προεπιλεγμένο κουμπί ανεξάρτητα από την επιλεγμένη ζώνη. GR_KDC-361U[E]1.indd 4 12/10/2013 9:43:44 PM

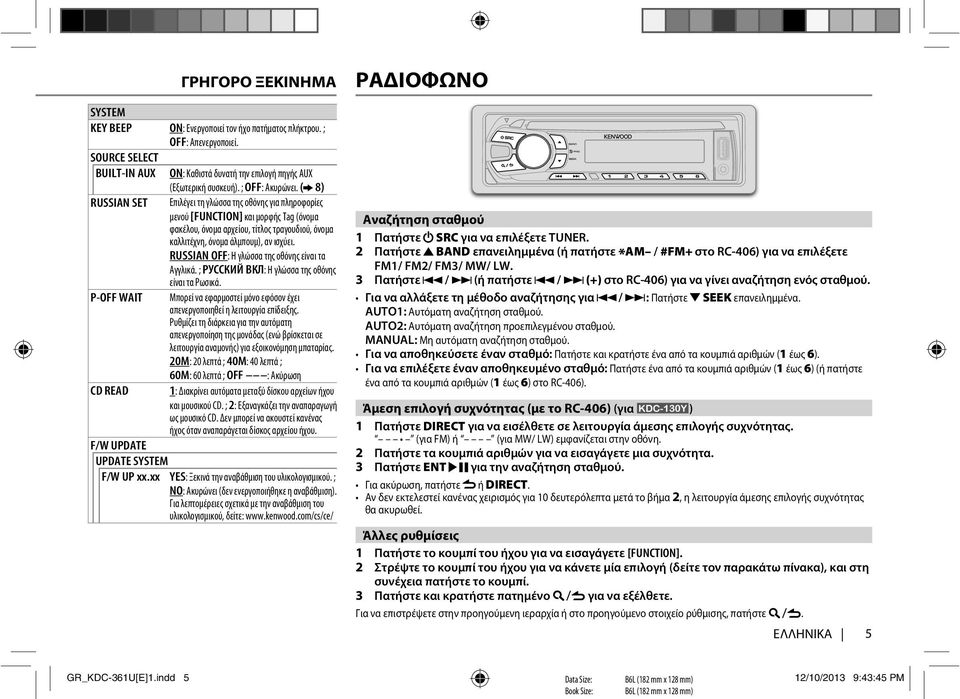

5 ΓΡΗΓΟΡΟ ΞΕΚΙΝΗΜΑ SYSTEM KEY BEEP ON: Ενεργοποιεί τον ήχο πατήματος πλήκτρου. ; OFF: Απενεργοποιεί. SOURCE SELECT BUILT-IN AUX ON: Καθιστά δυνατή την επιλογή πηγής AUX (Εξωτερική συσκευή). ; OFF: Ακυρώνει. ( 8) RUSSIAN SET Επιλέγει τη γλώσσα της οθόνης για πληροφορίες μενού [FUNCTION] και μορφής Tag (όνομα φακέλου, όνομα αρχείου, τίτλος τραγουδιού, όνομα καλλιτέχνη, όνομα άλμπουμ), αν ισχύει. RUSSIAN OFF: Η γλώσσα της οθόνης είναι τα Αγγλικά. ; РУССКИЙ BКЛ: Η γλώσσα της οθόνης είναι τα Ρωσικά. P-OFF WAIT Μπορεί να εφαρμοστεί μόνο εφόσον έχει απενεργοποιηθεί η λειτουργία επίδειξης. Ρυθμίζει τη διάρκεια για την αυτόματη απενεργοποίηση της μονάδας (ενώ βρίσκεται σε λειτουργία αναμονής) για εξοικονόμηση μπαταρίας. 20M: 20 λεπτά ; 40M: 40 λεπτά ; 60M: 60 λεπτά ; OFF : Ακύρωση CD READ 1: Διακρίνει αυτόματα μεταξύ δίσκου αρχείων ήχου και μουσικού CD. ; 2: Εξαναγκάζει την αναπαραγωγή ως μουσικό CD. Δεν μπορεί να ακουστεί κανένας ήχος όταν αναπαράγεται δίσκος αρχείου ήχου. F/W UPDATE UPDATE SYSTEM F/W UP xx.xx YES: Ξεκινά την αναβάθμιση του υλικολογισμικού. ; NO: Ακυρώνει (δεν ενεργοποιήθηκε η αναβάθμιση). Για λεπτομέρειες σχετικά με την αναβάθμιση του υλικολογισμικού, δείτε: ΡΑΔΙΟΦΩΝΟ Αναζήτηση σταθμού 1 Πατήστε L SRC για να επιλέξετε TUNER. 2 Πατήστε BAND επανειλημμένα (ή πατήστε * AM / #FM+ στο RC-406) για να επιλέξετε FM1/ FM2/ FM3/ MW/ LW. 3 Πατήστε / (ή πατήστε / (+) στο RC-406) για να γίνει αναζήτηση ενός σταθμού. Για να αλλάξετε τη μέθοδο αναζήτησης για / : Πατήστε SEEK επανειλημμένα. AUTO1: Αυτόματη αναζήτηση σταθμού. AUTO2: Αυτόματη αναζήτηση προεπιλεγμένου σταθμού. MANUAL: Μη αυτόματη αναζήτηση σταθμού. Για να αποθηκεύσετε έναν σταθμό: Πατήστε και κρατήστε ένα από τα κουμπιά αριθμών (1 έως 6). Για να επιλέξετε έναν αποθηκευμένο σταθμό: Πατήστε ένα από τα κουμπιά αριθμών (1 έως 6) (ή πατήστε ένα από τα κουμπιά αριθμών (1 έως 6) στο RC-406). Άμεση επιλογή συχνότητας (με το RC-406) (για KDC-130Y ) 1 Πατήστε DIRECT για να εισέλθετε σε λειτουργία άμεσης επιλογής συχνότητας. (για FM) ή (για MW/ LW) εμφανίζεται στην οθόνη. 2 Πατήστε τα κουμπιά αριθμών για να εισαγάγετε μια συχνότητα. 3 Πατήστε ENT για την αναζήτηση σταθμού. Για ακύρωση, πατήστε ή DIRECT. Αν δεν εκτελεστεί κανένας χειρισμός για 10 δευτερόλεπτα μετά το βήμα 2, η λειτουργία άμεσης επιλογής συχνότητας θα ακυρωθεί. Άλλες ρυθμίσεις 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. 3 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. EΛΛHNIKA 5 GR_KDC-361U[E]1.indd 5 12/10/2013 9:43:45 PM

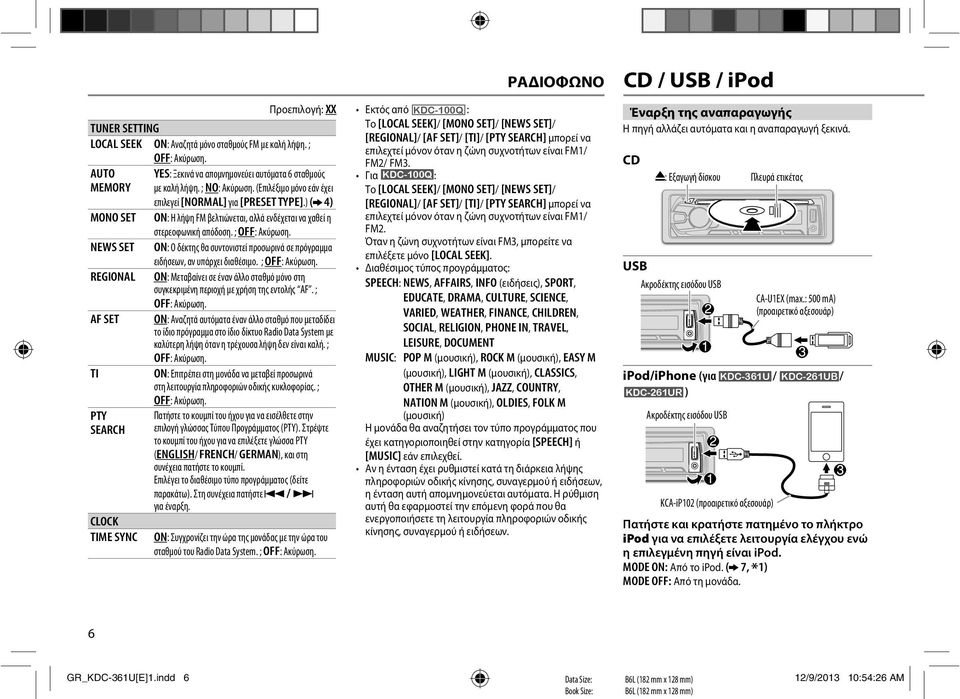

6 Προεπιλογή: XX TUNER SETTING LOCAL SEEK ON: Αναζητά μόνο σταθμούς FM με καλή λήψη. ; OFF: Ακύρωση. AUTO YES: Ξεκινά να απομνημονεύει αυτόματα 6 σταθμούς MEMORY με καλή λήψη. ; NO: Ακύρωση. (Επιλέξιμο μόνο εάν έχει επιλεγεί [NORMAL] για [PRESET TYPE].) ( 4) MONO SET ON: Η λήψη FM βελτιώνεται, αλλά ενδέχεται να χαθεί η στερεοφωνική απόδοση. ; OFF: Ακύρωση. NEWS SET ON: Ο δέκτης θα συντονιστεί προσωρινά σε πρόγραμμα ειδήσεων, αν υπάρχει διαθέσιμο. ; OFF: Ακύρωση. REGIONAL ON: Μεταβαίνει σε έναν άλλο σταθμό μόνο στη συγκεκριμένη περιοχή με χρήση της εντολής AF. ; OFF: Ακύρωση. AF SET ON: Αναζητά αυτόματα έναν άλλο σταθμό που μεταδίδει το ίδιο πρόγραμμα στο ίδιο δίκτυο Radio Data System με καλύτερη λήψη όταν η τρέχουσα λήψη δεν είναι καλή. ; OFF: Ακύρωση. TI ON: Επιτρέπει στη μονάδα να μεταβεί προσωρινά στη λειτουργία πληροφοριών οδικής κυκλοφορίας. ; OFF: Ακύρωση. PTY SEARCH CLOCK TIME SYNC Πατήστε το κουμπί του ήχου για να εισέλθετε στην επιλογή γλώσσας Τύπου Προγράμματος (PTY). Στρέψτε το κουμπί του ήχου για να επιλέξετε γλώσσα PTY (ENGLISH/ FRENCH/ GERMAN), και στη συνέχεια πατήστε το κουμπί. Επιλέγει το διαθέσιμο τύπο προγράμματος (δείτε παρακάτω). Στη συνέχεια πατήστε / για έναρξη. ON: Συγχρονίζει την ώρα της μονάδας με την ώρα του σταθμού του Radio Data System. ; OFF: Ακύρωση. ΡΑΔΙΟΦΩΝΟ Εκτός από KDC-100Q : Το [LOCAL SEEK]/ [MONO SET]/ [NEWS SET]/ [REGIONAL]/ [AF SET]/ [TI]/ [PTY SEARCH] μπορεί να επιλεχτεί μόνον όταν η ζώνη συχνοτήτων είναι FM1/ FM2/ FM3. Για KDC-100Q : Το [LOCAL SEEK]/ [MONO SET]/ [NEWS SET]/ [REGIONAL]/ [AF SET]/ [TI]/ [PTY SEARCH] μπορεί να επιλεχτεί μόνον όταν η ζώνη συχνοτήτων είναι FM1/ FM2. Όταν η ζώνη συχνοτήτων είναι FM3, μπορείτε να επιλέξετε μόνο [LOCAL SEEK]. Διαθέσιμος τύπος προγράμματος: SPEECH: NEWS, AFFAIRS, INFO (ειδήσεις), SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, DOCUMENT MUSIC: POP M (μουσική), ROCK M (μουσική), EASY M (μουσική), LIGHT M (μουσική), CLASSICS, OTHER M (μουσική), JAZZ, COUNTRY, NATION M (μουσική), OLDIES, FOLK M (μουσική) Η μονάδα θα αναζητήσει τον τύπο προγράμματος που έχει κατηγοριοποιηθεί στην κατηγορία [SPEECH] ή [MUSIC] εάν επιλεχθεί. Αν η ένταση έχει ρυθμιστεί κατά τη διάρκεια λήψης πληροφοριών οδικής κίνησης, συναγερμού ή ειδήσεων, η ένταση αυτή απομνημονεύεται αυτόματα. Η ρύθμιση αυτή θα εφαρμοστεί την επόμενη φορά που θα ενεργοποιήσετε τη λειτουργία πληροφοριών οδικής κίνησης, συναγερμού ή ειδήσεων. CD / USB / ipod Έναρξη της αναπαραγωγής Η πηγή αλλάζει αυτόματα και η αναπαραγωγή ξεκινά. CD : Εξαγωγή δίσκου USB Ακροδέκτης εισόδου USB ipod/iphone (για KDC-361U / KDC-261UB / KDC-261UR ) Ακροδέκτης εισόδου USB KCA-iP102 (προαιρετικό αξεσουάρ) Πλευρά ετικέτας CA-U1EX (max.: 500 ma) (προαιρετικό αξεσουάρ) Πατήστε και κρατήστε πατημένο το πλήκτρο ipod για να επιλέξετε λειτουργία ελέγχου ενώ η επιλεγμένη πηγή είναι ipod. MODE ON: Από το ipod. ( 7, * 1) MODE OFF: Από τη μονάδα. 6 GR_KDC-361U[E]1.indd 6 12/9/ :54:26 AM

7 CD / USB / ipod KDC-361U KDC-261UB KDC-261UR Για να Κάντε αυτό Παύση ή συνέχιση Πατήστε 6 (ή πατήστε ENT στο RC-406). αναπαραγωγής Επιλέξτε τραγούδι/ Πατήστε / (ή πατήστε / (+) στο RC-406). αρχείο Επιλέξτε φάκελο *2 Πατήστε / (ή πατήστε * AM / #FM+ στο RC-406). Επιστροφή/γρήγορη Πατήστε και κρατήστε πατημένο το / (ή πατήστε και κρατήστε προώθηση πατημένο το / (+) στο RC-406). Επαναλαμβανόμενη Πατήστε 4 επανειλημμένα. αναπαραγωγή *3 CD ήχου: TRACK REPEAT, REPEAT OFF Αρχείο MP3/WMA/WAV ή ipod: FILE REPEAT, FOLDER REPEAT, REPEAT OFF Αρχείο KENWOOD Music Editor Light (KME Light)/ KENWOOD Music Control (KMC) ( 10): FILE REPEAT, REPEAT OFF Τυχαία αναπαραγωγή *3 Πατήστε 3 ή επανειλημμένα. CD ήχου: DISC RANDOM, RANDOM OFF Αρχείο MP3/WMA/WAV ή ipod ή αρχείο KME Light/ KMC: FOLDER RANDOM, RANDOM OFF Πατήστε και κρατήστε πατημένο το 3 ή για να επιλέξετε ALL RANDOM. *4 *1 Παραμένει δυνατή η αναπαραγωγή/παύση, η αναζήτηση αρχείου και η γρήγορη κίνηση αρχείου προς τα εμπρός/ προς τα πίσω από τη μονάδα. *2 Μόνο για αρχεία MP3/WMA/WAV. Η λειτουργία αυτή δεν ισχύει για το ipod. *3 Για το ipod: Προβάλλεται μόνο όταν έχει επιλεγεί [MODE OFF]. *4 Για το CD: Μόνο για αρχεία MP3/WMA. Αν συνδέσετε το ipod/iphone στον ακροδέκτη εισόδου USB της μονάδας (κατά την ακρόαση TuneIn, TuneIn Radio Pro ή Aupeo), η μονάδα θα παράγει τον ήχο από αυτές τις εφαρμογές. Επιλέξτε τραγούδι/φάκελο από μία λίστα Για το ipod: Προβάλλεται μόνο όταν έχει επιλεγεί [MODE OFF]. ( 6) 1 Πατήστε. 2 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή, και στη συνέχεια πατήστε το κουμπί. Αρχείο MP3/WMA/WAV: Επιλέξτε φάκελο, και στη συνέχεια αρχείο. ipod ή αρχείο KME Light/ KMC: Επιλέξτε το επιθυμητό αρχείο από τη λίστα (PLAYLISTS, ARTISTS, ALBUMS, SONGS, PODCASTS*, GENRES, COMPOSERS*). * Μόνο για ipod. Για να επιστρέψετε στον αρχικό φάκελο (ή στο πρώτο αρχείο), πατήστε το 5. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Για ακύρωση, πατήστε και κρατήστε το πατημένο. Αν έχετε πολλά αρχεία... Μπορείτε να κάνετε γρήγορη αναζήτηση για αυτά (στο βήμα 2 παραπάνω) με προεπιλεγμένη αναλογία αναζήτησης με παράλειψη πιέζοντας /. Δείτε επίσης την παράγραφο Ρύθμιση αναλογίας αναζήτησης με παράλειψη. ( 8) Αν πατήσετε και κρατήσετε πατημένο το /, διενεργείται παράλειψη τραγουδιών με τη μέγιστη αναλογία (10%), ανεξάρτητα από τη ρύθμιση που πραγματοποιήθηκε. Για USB: Μόνο για αρχεία καταχωρημένα στη βάση δεδομένων που δημιουργήθηκε με KME Light/ KMC. Δεν ισχύει για CD ήχου. EΛΛHNIKA 7 GR_KDC-361U[E]1.indd 7 13/9/2013 9:14:53 AM

8 Άμεση αναζήτηση μουσικής (με το RC-406) (για KDC-130Y ) 1 Πατήστε DIRECT. 2 Πατήστε τα κουμπιά αριθμών για να εισαγάγετε έναν αριθμό τραγουδιού/αρχείου. 3 Πατήστε ENT για την αναζήτηση μουσικής. Για ακύρωση, πατήστε. Δεν μπορεί να εφαρμοστεί εάν έχει επιλεχθεί η τυχαία αναπαραγωγή. Δεν ισχύει για ipod, αρχεία KME Light/ KMC. Επιλέξτε ένα τραγούδι με τίτλο Κατά την ακρόαση ipod... 1 Πατήστε. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε κατηγορία, και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε γρήγορα το κουμπί του ήχου για να ξεκινήσει η αναζήτηση χαρακτήρων. 4 Στρέψτε το κουμπί του ήχου για να επιλέξετε τον χαρακτήρα που θα αναζητηθεί. 5 Πατήστε / για να μετακινηθείτε στη θέση καταχώρισης. Μπορείτε να εισαγάγετε μέχρι τρεις χαρακτήρες. 6 Πατήστε το κουμπί του ήχου για να ξεκινήσει η αναζήτηση. 7 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή, και στη συνέχεια πατήστε το κουμπί. Επαναλάβετε το βήμα 7 μέχρι να επιλεχθεί το στοιχείο που θέλετε. Για να αναζητήσετε χαρακτήρα εκτός της αλφαβήτου και των αριθμών, εισάγετε μόνο *. Για να επιστρέψετε στην προηγούμενη ιεραρχία, πατήστε. Για να επιστρέψετε στο επάνω μενού, πατήστε το 5. Για ακύρωση, πατήστε και κρατήστε το πατημένο. 8 CD / USB / ipod Ρύθμιση αναλογίας αναζήτησης με παράλειψη Ενώ ακούτε ipod ή αρχεία KME Light/ KMC... 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [USB], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να επιλέξετε [SKIP SEARCH], και στη συνέχεια πατήστε το κουμπί. 4 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή, και στη συνέχεια πατήστε το κουμπί. 0.5% (προεπιλογή)/ 1%/ 5%/ 10%: Αναλογία αναζήτησης με παράλειψη για το σύνολο των αρχείων. 5 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Αλλαγή της μονάδας δίσκου USB Όταν ένα smartphone (Κατηγορία μαζικής αποθήκευσης) είναι συνδεδεμένο στον ακροδέκτη εισόδου USB, μπορείτε να επιλέξετε την εσωτερική ή την εξωτερική μνήμη (π.χ. κάρτα SD) του για να κάνετε αναπαραγωγή των αποθηκευμένων τραγουδιών. Μπορείτε επίσης να επιλέξετε την επιθυμητή μονάδα δίσκου για αναπαραγωγή όταν υπάρχει συνδεδεμένη συσκευή με πολλές μονάδες δίσκου. Πιέστε επανειλημμένα το κουμπί 5 για να επιλέξετε την επιθυμητή μονάδα δίσκου. (ή) 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [USB], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να επιλέξετε [MUSIC DRIVE], και στη συνέχεια πατήστε το κουμπί. 4 Πατήστε το κουμπί του ήχου για να επιλέξετε [DRIVE CHANGE]. Η επόμενη μονάδα δίσκου επιλέγεται αυτόματα. Επαναλάβετε τα βήματα 1 έως 4 για να επιλέξετε τις επόμενες μονάδες δίσκου. Επιλέξιμα στοιχεία: [DRIVE 1] έως [DRIVE 5] AUX Προετοιμασία: Επιλέξτε [ON] για [BUILT-IN AUX]. ( 5) Έναρξη ακρόασης 1 Συνδέστε μία φορητή συσκευή αναπαραγωγής ήχου (δεν παρέχεται). Υποδοχή εισόδου βοηθητικού σήματος (εξωτερικής συσκευής) Στερεοφωνικό μίνι βύσμα 3,5 mm με συνδετήρα σχήματος L (δεν παρέχεται) Φορητή συσκευή αναπαραγωγής ήχου 2 Πατήστε SRC για να επιλέξετε AUX. 3 Ενεργοποιήστε τη φορητή συσκευή και ξεκινήστε την αναπαραγωγή. Ρύθμιση ονόματος AUX (Εξωτερική συσκευή) Κατά την ακρόαση από φορητή συσκευή αναπαραγωγής ήχου συνδεδεμένη με τη μονάδα... 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [SYSTEM], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να επιλέξετε [AUX NAME SET], και στη συνέχεια πατήστε το κουμπί. 4 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή, και στη συνέχεια πατήστε το κουμπί. AUX (προεπιλογή)/ DVD/ PORTABLE/ GAME/ VIDEO/ TV 5 Πατήστε και κρατήστε πατημένο για να εξέλθετε. GR_KDC-361U[E]1.indd 8 12/9/2013 5:16:56 PM

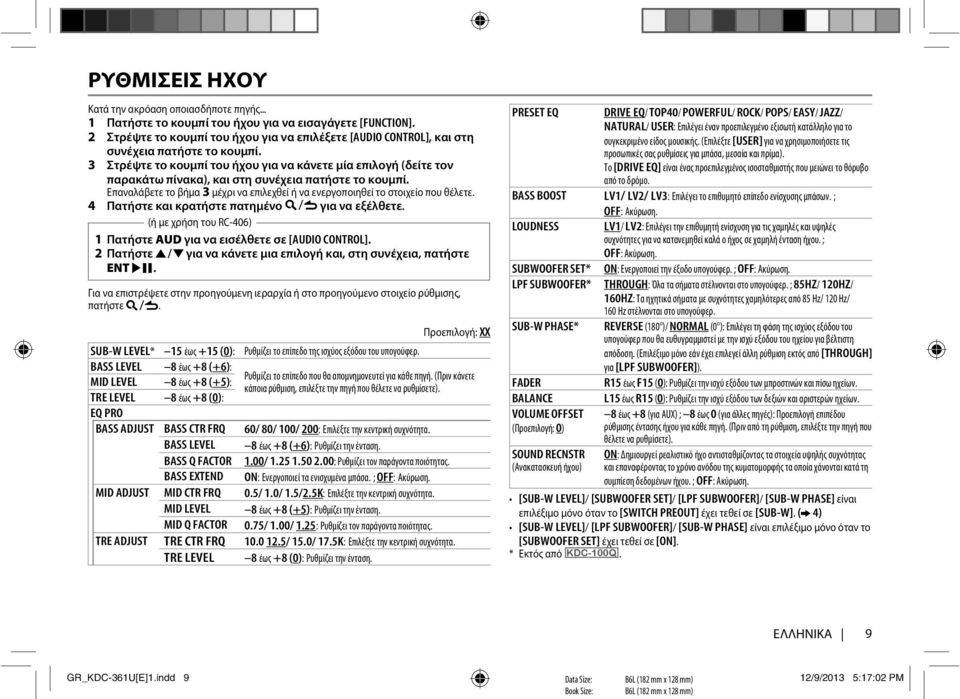

9 ΡΥΘΜΙΣΕΙΣ ΗΧΟΥ Κατά την ακρόαση οποιασδήποτε πηγής... 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [AUDIO CONTROL], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. Επαναλάβετε το βήμα 3 μέχρι να επιλεχθεί ή να ενεργοποιηθεί το στοιχείο που θέλετε. 4 Πατήστε και κρατήστε πατημένο για να εξέλθετε. (ή με χρήση του RC-406) 1 Πατήστε AUD για να εισέλθετε σε [AUDIO CONTROL]. 2 Πατήστε / για να κάνετε μια επιλογή και, στη συνέχεια, πατήστε ENT. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Προεπιλογή: XX SUB-W LEVEL* 15 έως +15 (0): Ρυθμίζει το επίπεδο της ισχύος εξόδου του υπογούφερ. BASS LEVEL 8 έως +8 (+6): Ρυθμίζει το επίπεδο που θα απομνημονευτεί για κάθε πηγή. (Πριν κάνετε MID LEVEL 8 έως +8 (+5): κάποια ρύθμιση, επιλέξτε την πηγή που θέλετε να ρυθμίσετε). TRE LEVEL 8 έως +8 (0): EQ PRO BASS ADJUST BASS CTR FRQ 60/ 80/ 100/ 200: Επιλέξτε την κεντρική συχνότητα. BASS LEVEL 8 έως +8 (+6): Ρυθμίζει την ένταση. BASS Q FACTOR 1.00/ : Ρυθμίζει τον παράγοντα ποιότητας. BASS EXTEND ON: Ενεργοποιεί τα ενισχυμένα μπάσα. ; OFF: Ακύρωση. MID ADJUST MID CTR FRQ 0.5/ 1.0/ 1.5/2.5K: Επιλέξτε την κεντρική συχνότητα. MID LEVEL 8 έως +8 (+5): Ρυθμίζει την ένταση. MID Q FACTOR 0.75/ 1.00/ 1.25: Ρυθμίζει τον παράγοντα ποιότητας. TRE ADJUST TRE CTR FRQ / 15.0/ 17.5K: Επιλέξτε την κεντρική συχνότητα. TRE LEVEL 8 έως +8 (0): Ρυθμίζει την ένταση. PRESET EQ DRIVE EQ/ TOP40/ POWERFUL/ ROCK/ POPS/ EASY/ JAZZ/ NATURAL/ USER: Επιλέγει έναν προεπιλεγμένο εξισωτή κατάλληλο για το συγκεκριμένο είδος μουσικής. (Επιλέξτε [USER] για να χρησιμοποιήσετε τις προσωπικές σας ρυθμίσεις για μπάσα, μεσαία και πρίμα). Το [DRIVE EQ] είναι ένας προεπιλεγμένος ισοσταθμιστής που μειώνει το θόρυβο από το δρόμο. BASS BOOST LV1/ LV2/ LV3: Επιλέγει το επιθυμητό επίπεδο ενίσχυσης μπάσων. ; OFF: Ακύρωση. LOUDNESS LV1/ LV2: Επιλέγει την επιθυμητή ενίσχυση για τις χαμηλές και υψηλές συχνότητες για να κατανεμηθεί καλά ο ήχος σε χαμηλή ένταση ήχου. ; OFF: Ακύρωση. SUBWOOFER SET* ON: Ενεργοποιεί την έξοδο υπογούφερ. ; OFF: Ακύρωση. LPF SUBWOOFER* THROUGH: Όλα τα σήματα στέλνονται στο υπογούφερ. ; 85HZ/ 120HZ/ 160HZ: Τα ηχητικά σήματα με συχνότητες χαμηλότερες από 85 Hz/ 120 Hz/ 160 Hz στέλνονται στο υπογούφερ. SUB-W PHASE* REVERSE (180 )/ NORMAL (0 ): Επιλέγει τη φάση της ισχύος εξόδου του υπογούφερ που θα ευθυγραμμιστεί με την ισχύ εξόδου του ηχείου για βέλτιστη απόδοση. (Επιλέξιμο μόνο εάν έχει επιλεγεί άλλη ρύθμιση εκτός από [THROUGH] για [LPF SUBWOOFER]). FADER R15 έως F15 (0): Ρυθμίζει την ισχύ εξόδου των μπροστινών και πίσω ηχείων. BALANCE L15 έως R15 (0): Ρυθμίζει την ισχύ εξόδου των δεξιών και αριστερών ηχείων. VOLUME OFFSET (Προεπιλογή: 0) SOUND RECNSTR (Ανακατασκευή ήχου) 8 έως +8 (για AUX) ; 8 έως 0 (για άλλες πηγές): Προεπιλογή επιπέδου ρύθμισης έντασης ήχου για κάθε πηγή. (Πριν από τη ρύθμιση, επιλέξτε την πηγή που θέλετε να ρυθμίσετε). ON: Δημιουργεί ρεαλιστικό ήχο αντισταθμίζοντας τα στοιχεία υψηλής συχνότητας και επαναφέροντας το χρόνο ανόδου της κυματομορφής τα οποία χάνονται κατά τη συμπίεση δεδομένων ήχου. ; OFF: Ακύρωση. [SUB-W LEVEL]/ [SUBWOOFER SET]/ [LPF SUBWOOFER]/ [SUB-W PHASE] είναι επιλέξιμο μόνο όταν το [SWITCH PREOUT] έχει τεθεί σε [SUB-W]. ( 4) [SUB-W LEVEL]/ [LPF SUBWOOFER]/ [SUB-W PHASE] είναι επιλέξιμο μόνο όταν το [SUBWOOFER SET] έχει τεθεί σε [ON]. * Εκτός από KDC-100Q. EΛΛHNIKA 9 GR_KDC-361U[E]1.indd 9 12/9/2013 5:17:02 PM

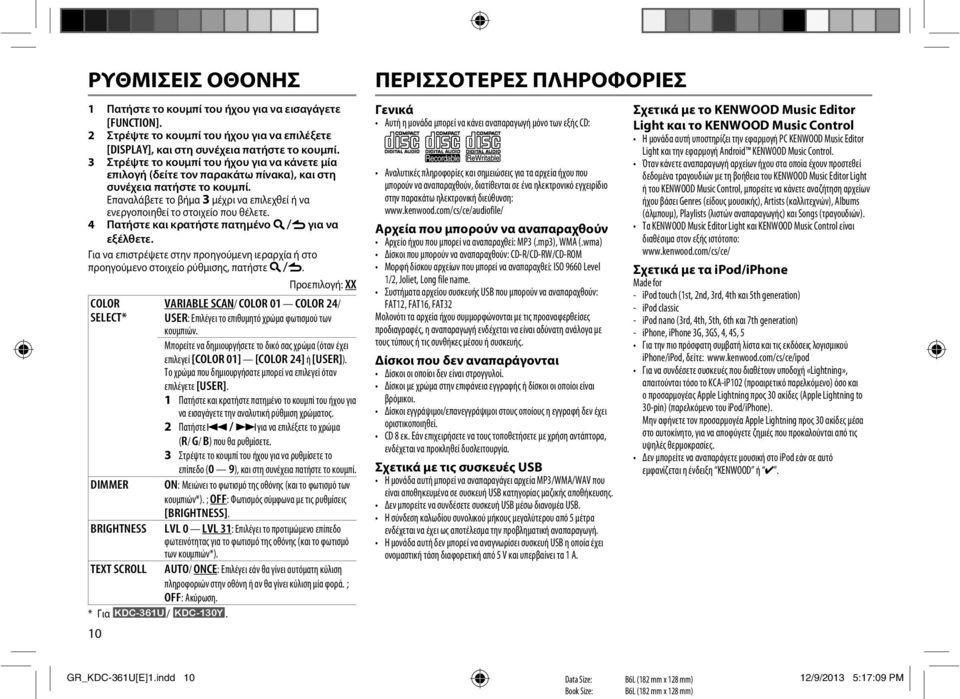

10 ΡΥΘΜΙΣΕΙΣ ΟΘΟΝΗΣ 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [DISPLAY], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. Επαναλάβετε το βήμα 3 μέχρι να επιλεχθεί ή να ενεργοποιηθεί το στοιχείο που θέλετε. 4 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Προεπιλογή: XX COLOR SELECT* DIMMER BRIGHTNESS 10 VARIABLE SCAN/ COLOR 01 COLOR 24/ USER: Επιλέγει το επιθυμητό χρώμα φωτισμού των κουμπιών. Μπορείτε να δημιουργήσετε το δικό σας χρώμα (όταν έχει επιλεγεί [COLOR 01] [COLOR 24] ή [USER]). Το χρώμα που δημιουργήσατε μπορεί να επιλεγεί όταν επιλέγετε [USER]. 1 Πατήστε και κρατήστε πατημένο το κουμπί του ήχου για να εισαγάγετε την αναλυτική ρύθμιση χρώματος. 2 Πατήστε / για να επιλέξετε το χρώμα (R/ G/ B) που θα ρυθμίσετε. 3 Στρέψτε το κουμπί του ήχου για να ρυθμίσετε το επίπεδο (0 9), και στη συνέχεια πατήστε το κουμπί. ON: Μειώνει το φωτισμό της οθόνης (και το φωτισμό των κουμπιών*). ; OFF: Φωτισμός σύμφωνα με τις ρυθμίσεις [BRIGHTNESS]. LVL 0 LVL 31: Επιλέγει το προτιμώμενο επίπεδο φωτεινότητας για το φωτισμό της οθόνης (και το φωτισμό των κουμπιών*). TEXT SCROLL AUTO/ ONCE: Επιλέγει εάν θα γίνει αυτόματη κύλιση πληροφοριών στην οθόνη ή αν θα γίνει κύλιση μία φορά. ; OFF: Ακύρωση. * Για KDC-361U / KDC-130Y. ΠΕΡΙΣΣΟΤΕΡΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Γενικά Αυτή η μονάδα μπορεί να κάνει αναπαραγωγή μόνο των εξής CD: Αναλυτικές πληροφορίες και σημειώσεις για τα αρχεία ήχου που μπορούν να αναπαραχθούν, διατίθενται σε ένα ηλεκτρονικό εγχειρίδιο στην παρακάτω ηλεκτρονική διεύθυνση: Αρχεία που μπορούν να αναπαραχθούν Αρχείο ήχου που μπορεί να αναπαραχθεί: MP3 (.mp3), WMA (.wma) Δίσκοι που μπορούν να αναπαραχθούν: CD-R/CD-RW/CD-ROM Μορφή δίσκου αρχείων που μπορεί να αναπαραχθεί: ISO 9660 Level 1/2, Joliet, Long file name. Συστήματα αρχείου συσκευής USB που μπορούν να αναπαραχθούν: FAT12, FAT16, FAT32 Μολονότι τα αρχεία ήχου συμμορφώνονται με τις προαναφερθείσες προδιαγραφές, η αναπαραγωγή ενδέχεται να είναι αδύνατη ανάλογα με τους τύπους ή τις συνθήκες μέσου ή συσκευής. Δίσκοι που δεν αναπαράγονται Δίσκοι οι οποίοι δεν είναι στρογγυλοί. Δίσκοι με χρώμα στην επιφάνεια εγγραφής ή δίσκοι οι οποίοι είναι βρόμικοι. Δίσκοι εγγράψιμοι/επανεγγράψιμοι στους οποίους η εγγραφή δεν έχει οριστικοποιηθεί. CD 8 εκ. Εάν επιχειρήσετε να τους τοποθετήσετε με χρήση αντάπτορα, ενδέχεται να προκληθεί δυσλειτουργία. Σχετικά με τις συσκευές USB Η μονάδα αυτή μπορεί να αναπαραγάγει αρχεία MP3/WMA/WAV που είναι αποθηκευμένα σε συσκευή USB κατηγορίας μαζικής αποθήκευσης. Δεν μπορείτε να συνδέσετε συσκευή USB μέσω διανομέα USB. Η σύνδεση καλωδίου συνολικού μήκους μεγαλύτερου από 5 μέτρα ενδέχεται να έχει ως αποτέλεσμα την προβληματική αναπαραγωγή. Η μονάδα αυτή δεν μπορεί να αναγνωρίσει συσκευή USB η οποία έχει ονομαστική τάση διαφορετική από 5 V και υπερβαίνει τα 1 A. Σχετικά με το KENWOOD Music Editor Light και το KENWOOD Music Control Η μονάδα αυτή υποστηρίζει την εφαρμογή PC KENWOOD Music Editor Light και την εφαρμογή Android KENWOOD Music Control. Όταν κάνετε αναπαραγωγή αρχείων ήχου στα οποία έχουν προστεθεί δεδομένα τραγουδιών με τη βοήθεια του KENWOOD Music Editor Light ή του KENWOOD Music Control, μπορείτε να κάνετε αναζήτηση αρχείων ήχου βάσει Genres (είδους μουσικής), Artists (καλλιτεχνών), Albums (άλμπουμ), Playlists (λιστών αναπαραγωγής) και Songs (τραγουδιών). Τα KENWOOD Music Editor Light και KENWOOD Music Control είναι διαθέσιμα στον εξής ιστότοπο: Σχετικά με τα ipod/iphone Made for - ipod touch (1st, 2nd, 3rd, 4th και 5th generation) - ipod classic - ipod nano (3rd, 4th, 5th, 6th και 7th generation) - iphone, iphone 3G, 3GS, 4, 4S, 5 Για την πιο πρόσφατη συμβατή λίστα και τις εκδόσεις λογισμικού iphone/ipod, δείτε: Για να συνδέσετε συσκευές που διαθέτουν υποδοχή «Lightning», απαιτούνται τόσο το KCA-iP102 (προαιρετικό παρελκόμενο) όσο και ο προσαρμογέας Apple Lightning προς 30 ακίδες (Apple Lightning to 30-pin) (παρελκόμενο του ipod/iphone). Μην αφήνετε τον προσαρμογέα Apple Lightning προς 30 ακίδες μέσα στο αυτοκίνητο, για να αποφύγετε ζημιές που προκαλούνται από τις υψηλές θερμοκρασίες. Δεν μπορείτε να αναπαράγετε μουσική στο ipod εάν σε αυτό εμφανίζεται η ένδειξη KENWOOD ή. GR_KDC-361U[E]1.indd 10 12/9/2013 5:17:09 PM

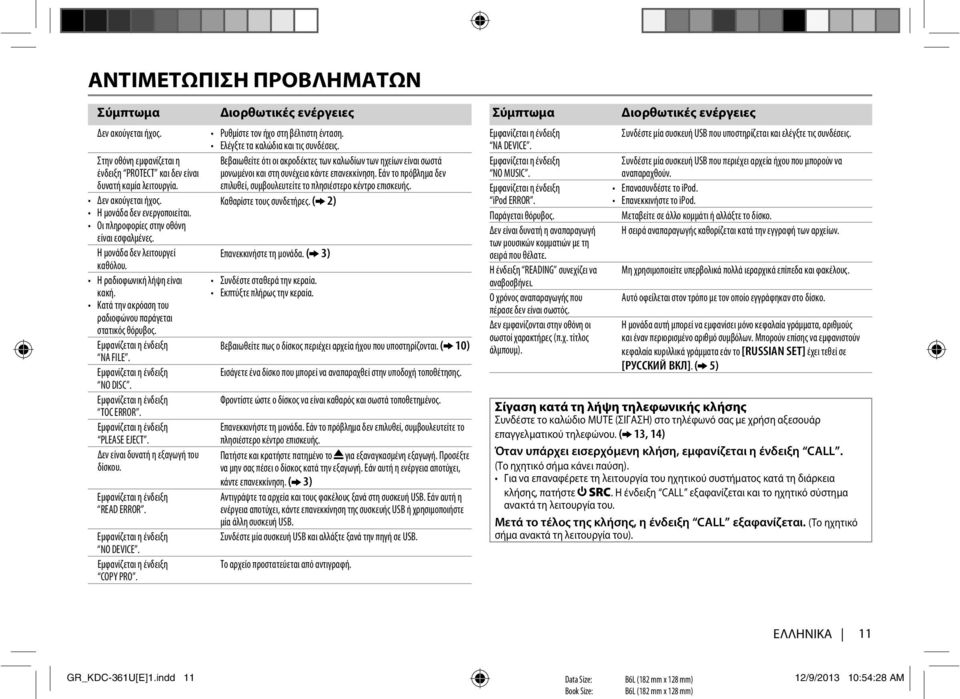

11 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Σύμπτωμα Διορθωτικές ενέργειες Δεν ακούγεται ήχος. Ρυθμίστε τον ήχο στη βέλτιστη ένταση. Ελέγξτε τα καλώδια και τις συνδέσεις. Στην οθόνη εμφανίζεται η ένδειξη PROTECT και δεν είναι δυνατή καμία λειτουργία. Βεβαιωθείτε ότι οι ακροδέκτες των καλωδίων των ηχείων είναι σωστά μονωμένοι και στη συνέχεια κάντε επανεκκίνηση. Εάν το πρόβλημα δεν επιλυθεί, συμβουλευτείτε το πλησιέστερο κέντρο επισκευής. Δεν ακούγεται ήχος. Καθαρίστε τους συνδετήρες. ( 2) Η μονάδα δεν ενεργοποιείται. Οι πληροφορίες στην οθόνη είναι εσφαλμένες. Η μονάδα δεν λειτουργεί καθόλου. Επανεκκινήστε τη μονάδα. ( 3) Η ραδιοφωνική λήψη είναι κακή. Κατά την ακρόαση του ραδιοφώνου παράγεται στατικός θόρυβος. NA FILE. NO DISC. TOC ERROR. PLEASE EJECT. Δεν είναι δυνατή η εξαγωγή του δίσκου. READ ERROR. NO DEVICE. COPY PRO. Συνδέστε σταθερά την κεραία. Εκπτύξτε πλήρως την κεραία. Βεβαιωθείτε πως ο δίσκος περιέχει αρχεία ήχου που υποστηρίζονται. ( 10) Εισάγετε ένα δίσκο που μπορεί να αναπαραχθεί στην υποδοχή τοποθέτησης. Φροντίστε ώστε ο δίσκος να είναι καθαρός και σωστά τοποθετημένος. Επανεκκινήστε τη μονάδα. Εάν το πρόβλημα δεν επιλυθεί, συμβουλευτείτε το πλησιέστερο κέντρο επισκευής. Πατήστε και κρατήστε πατημένο το για εξαναγκασμένη εξαγωγή. Προσέξτε να μην σας πέσει ο δίσκος κατά την εξαγωγή. Εάν αυτή η ενέργεια αποτύχει, κάντε επανεκκίνηση. ( 3) Αντιγράψτε τα αρχεία και τους φακέλους ξανά στη συσκευή USB. Εάν αυτή η ενέργεια αποτύχει, κάντε επανεκκίνηση της συσκευής USB ή χρησιμοποιήστε μία άλλη συσκευή USB. Συνδέστε μία συσκευή USB και αλλάξτε ξανά την πηγή σε USB. Το αρχείο προστατεύεται από αντιγραφή. Σύμπτωμα Διορθωτικές ενέργειες Συνδέστε μία συσκευή USB που υποστηρίζεται και ελέγξτε τις συνδέσεις. NA DEVICE. NO MUSIC. Συνδέστε μία συσκευή USB που περιέχει αρχεία ήχου που μπορούν να αναπαραχθούν. ipod ERROR. Επανασυνδέστε το ipod. Επανεκκινήστε το ipod. Παράγεται θόρυβος. Μεταβείτε σε άλλο κομμάτι ή αλλάξτε το δίσκο. Δεν είναι δυνατή η αναπαραγωγή Η σειρά αναπαραγωγής καθορίζεται κατά την εγγραφή των αρχείων. των μουσικών κομματιών με τη σειρά που θέλατε. Η ένδειξη READING συνεχίζει να Μη χρησιμοποιείτε υπερβολικά πολλά ιεραρχικά επίπεδα και φακέλους. αναβοσβήνει. Ο χρόνος αναπαραγωγής που Αυτό οφείλεται στον τρόπο με τον οποίο εγγράφηκαν στο δίσκο. πέρασε δεν είναι σωστός. Δεν εμφανίζονται στην οθόνη οι σωστοί χαρακτήρες (π.χ. τίτλος άλμπουμ). Η μονάδα αυτή μπορεί να εμφανίσει μόνο κεφαλαία γράμματα, αριθμούς και έναν περιορισμένο αριθμό συμβόλων. Μπορούν επίσης να εμφανιστούν κεφαλαία κυριλλικά γράμματα εάν το [RUSSIAN SET] έχει τεθεί σε [РУССКИЙ BКЛ]. ( 5) Σίγαση κατά τη λήψη τηλεφωνικής κλήσης Συνδέστε το καλώδιο MUTE (ΣΙΓΑΣΗ) στο τηλέφωνό σας με χρήση αξεσουάρ επαγγελματικού τηλεφώνου. ( 13, 14) Όταν υπάρχει εισερχόμενη κλήση, εμφανίζεται η ένδειξη CALL. (Το ηχητικό σήμα κάνει παύση). Για να επαναφέρετε τη λειτουργία του ηχητικού συστήματος κατά τη διάρκεια κλήσης, πατήστε SRC. Η ένδειξη CALL εξαφανίζεται και το ηχητικό σύστημα ανακτά τη λειτουργία του. Μετά το τέλος της κλήσης, η ένδειξη CALL εξαφανίζεται. (Το ηχητικό σήμα ανακτά τη λειτουργία του). EΛΛHNIKA 11 GR_KDC-361U[E]1.indd 11 12/9/ :54:28 AM

12 ΕΓΚΑΤΑΣΤΑΣΗ / ΣΥΝΔΕΣΗ Προειδοποίηση Η μονάδα μπορεί να χρησιμοποιηθεί μόνο με τροφοδοσία 12 V DC και αρνητική γείωση. Αποσυνδέστε τον αρνητικό ακροδέκτη της μπαταρίας πριν από τη συνδεσμολογία και την τοποθέτηση. Μην συνδέετε το καλώδιο μπαταρίας (κίτρινο) και το καλώδιο ανάφλεξης (κόκκινο) στο αμάξωμα του αυτοκινήτου ή το καλώδιο γείωσης (μαύρο) για την αποφυγή βραχυκυκλώματος. Μονώστε τα μη συνδεδεμένα καλώδια με μονωτική ταινία για την αποφυγή βραχυκυκλώματος. Βεβαιωθείτε πως γειώσατε ξανά τη μονάδα στο αμάξωμα μετά την εγκατάσταση. Προσοχή Για λόγους ασφαλείας, αναθέστε την συνδεσμολογία και την τοποθέτηση σε επαγγελματίες. Συμβουλευτείτε τον πωλητή του ηχοσυστήματος. Τοποθετήστε τη μονάδα στην κονσόλα του οχήματός σας. Μην ακουμπάτε τα μεταλλικά μέρη αυτής της μονάδας κατά τη διάρκεια και αμέσως μετά τη χρήση αυτής της μονάδας. Τα μεταλλικά μέρη όπως η ψήκτρα και το περίβλημα ζεσταίνονται. Μη συνδέετε τα καλώδια του ηχείου στο σασί του αυτοκινήτου ή στο καλώδιο γείωσης (μαύρο), ούτε να τα συνδέετε παράλληλα. Τοποθετήστε τη συσκευή υπό γωνία μικρότερη των 30º. Εάν η καλωδίωση του οχήματός σας δεν διαθέτει ακροδέκτη ανάφλεξης, συνδέστε το καλώδιο ανάφλεξης (κόκκινο) στον ακροδέκτη στην ασφαλειοθήκη του οχήματος, η οποία παρέχει ρεύμα 12 V DC και ενεργοποιείται και απενεργοποιείται με το κλειδί ανάφλεξης. Μετά την τοποθέτηση της μονάδας, ελέγξτε εάν λειτουργούν σωστά οι λάμπες φρένων, τα φλας, οι υαλοκαθαριστήρες κ.λπ. στο αυτοκίνητο. Εάν καεί η ασφάλεια, βεβαιωθείτε πρώτα πως δεν ακουμπάνε τα καλώδια στο αμάξωμα και στη συνέχεια αντικαταστήστε την παλιά ασφάλεια με μία της ίδιας κατηγορίας. Βασική διαδικασία 1 Αφαιρέστε το κλειδί από το διακόπτη ανάφλεξης και αποσυνδέστε τον ακροδέκτη της μπαταρίας του αυτοκινήτου. 2 Συνδέστε σωστά τα καλώδια. Δείτε την ενότητα Συνδεσμολογία. ( 13, 14) 3 Εγκατάσταση της μονάδας στο αυτοκίνητο. Δείτε την ενότητα Εγκατάσταση της μονάδας (στερέωση εντός του ταμπλό). 4 Συνδέστε τον ακροδέκτη της μπαταρίας. 5 Επανεκκινήστε τη μονάδα. ( 3) Εγκατάσταση της μονάδας (στερέωση εντός του ταμπλό) Πριν την τοποθέτηση, προσανατολίστε τη διακοσμητική πρόσοψη όπως απεικονίζεται. Άγκιστρο στην επάνω πλευρά Πώς να αφαιρέσετε τη μονάδα 1 Αποσπάστε την πρόσοψη. 2 Προσαρμόστε τον πείρο εμπλοκής των κλειδιών εξαγωγής στις οπές και στις δύο πλευρές της πλάκας αντιστάθμισης και τραβήξτε την έξω. 3 Εισάγετε τα κλειδιά εξαγωγής βαθιά στις σχισμές σε κάθε πλευρά και στη συνέχεια ακολουθήστε τα βέλη όπως φαίνεται στην εικόνα δεξιά. Κάντε τις απαιτούμενες συνδέσεις. ( 13, 14) Ταμπλό του αυτοκινήτου Λυγίστε τα κατάλληλα πέλματα για να κρατήσετε το έλασμα στερέωσης σταθερά στη θέση του. 12 GR_KDC-361U[E]1.indd 12 12/9/2013 5:17:14 PM

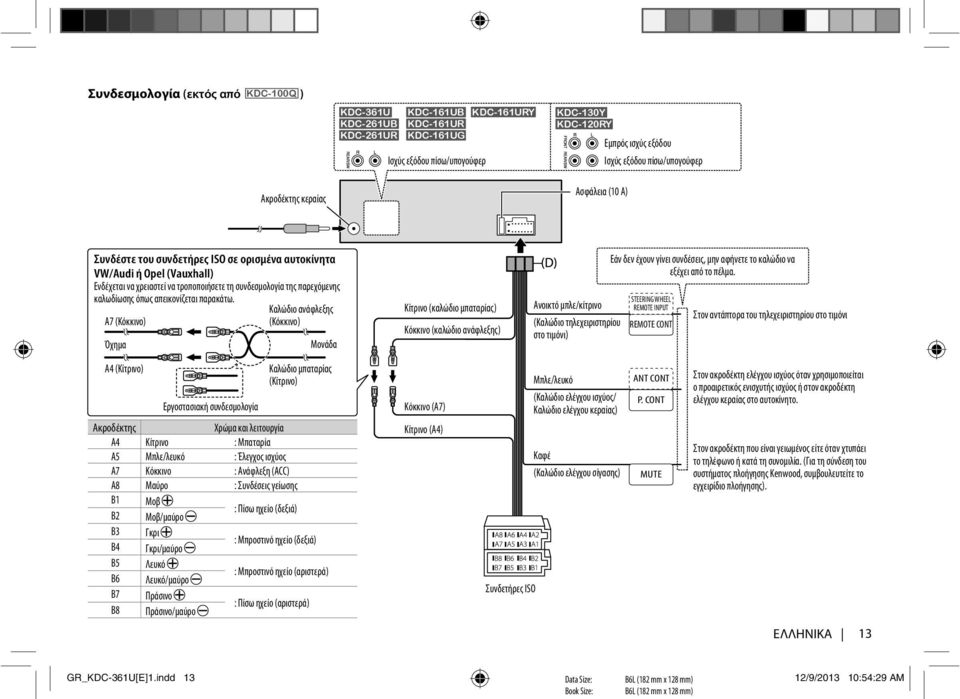

13 Συνδεσμολογία (εκτός από KDC-100Q ) Ακροδέκτης κεραίας KDC-361U KDC-261UB KDC-261UR KDC-161UB KDC-161UR KDC-161UG Ισχύς εξόδου πίσω/υπογούφερ KDC-161URY KDC-130Y KDC-120RY Εμπρός ισχύς εξόδου Ισχύς εξόδου πίσω/υπογούφερ Ασφάλεια (10 Α) Συνδέστε του συνδετήρες ISO σε ορισμένα αυτοκίνητα VW/Audi ή Opel (Vauxhall) Ενδέχεται να χρειαστεί να τροποποιήσετε τη συνδεσμολογία της παρεχόμενης καλωδίωσης όπως απεικονίζεται παρακάτω. Καλώδιο ανάφλεξης A7 (Κόκκινο) (Κόκκινο) Όχημα Μονάδα Κίτρινο (καλώδιο μπαταρίας) Κόκκινο (καλώδιο ανάφλεξης) Ανοικτό μπλε/κίτρινο (Καλώδιο τηλεχειριστηρίου στο τιμόνι) Εάν δεν έχουν γίνει συνδέσεις, μην αφήνετε το καλώδιο να εξέχει από το πέλμα. STEERING WHEEL REMOTE INPUT REMOTE CONT Στον αντάπτορα του τηλεχειριστηρίου στο τιμόνι Α4 (Κίτρινο) Εργοστασιακή συνδεσμολογία Καλώδιο μπαταρίας (Κίτρινο) Ακροδέκτης Χρώμα και λειτουργία A4 Κίτρινο : Μπαταρία A5 Μπλε/λευκό : Έλεγχος ισχύος A7 Κόκκινο : Ανάφλεξη (ACC) A8 Μαύρο : Συνδέσεις γείωσης B1 Μοβ B2 Μοβ/μαύρο : Πίσω ηχείο (δεξιά) B3 Γκρι B4 Γκρι/μαύρο : Μπροστινό ηχείο (δεξιά) B5 Λευκό B6 Λευκό/μαύρο : Μπροστινό ηχείο (αριστερά) B7 Πράσινο B8 Πράσινο/μαύρο : Πίσω ηχείο (αριστερά) Κόκκινο (Α7) Κίτρινο (Α4) Συνδετήρες ISO Μπλε/λευκό (Καλώδιο ελέγχου ισχύος/ Καλώδιο ελέγχου κεραίας) Καφέ (Καλώδιο ελέγχου σίγασης) ANT CONT P. CONT MUTE Στον ακροδέκτη ελέγχου ισχύος όταν χρησιμοποιείται ο προαιρετικός ενισχυτής ισχύος ή στον ακροδέκτη ελέγχου κεραίας στο αυτοκίνητο. Στον ακροδέκτη που είναι γειωμένος είτε όταν χτυπάει το τηλέφωνο ή κατά τη συνομιλία. (Για τη σύνδεση του συστήματος πλοήγησης Kenwood, συμβουλευτείτε το εγχειρίδιο πλοήγησης). EΛΛHNIKA 13 GR_KDC-361U[E]1.indd 13 12/9/ :54:29 AM

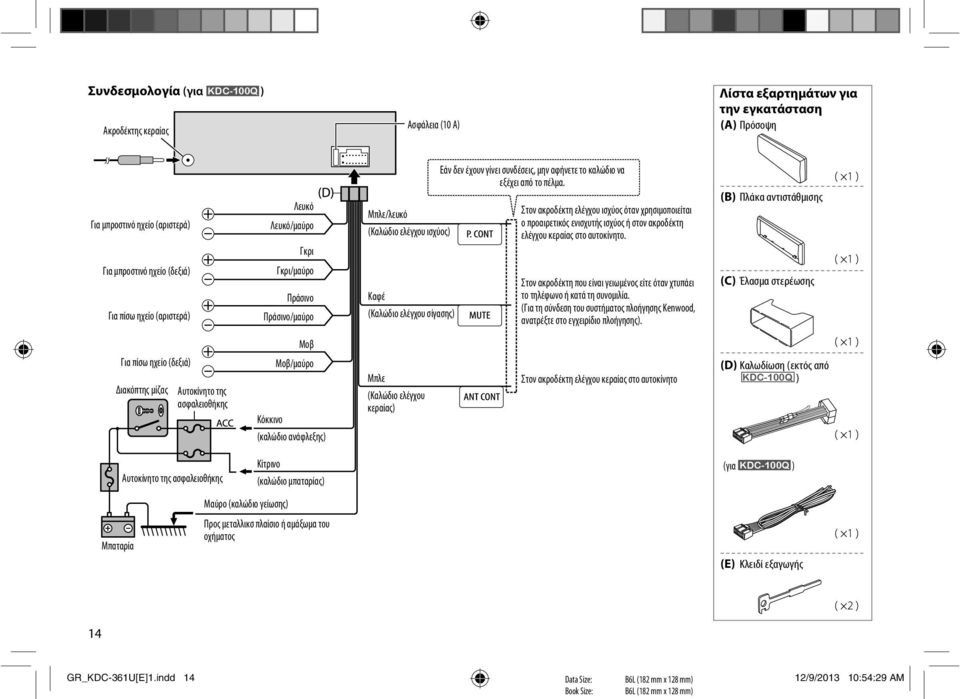

14 Συνδεσμολογία (για KDC-100Q ) Ακροδέκτης κεραίας Ασφάλεια (10 Α) Λίστα εξαρτημάτων για την εγκατάσταση (A) Πρόσοψη Για μπροστινό ηχείο (αριστερά) Λευκό Λευκό/μαύρο Γκρι Μπλε/λευκό (Καλώδιο ελέγχου ισχύος) Εάν δεν έχουν γίνει συνδέσεις, μην αφήνετε το καλώδιο να εξέχει από το πέλμα. Στον ακροδέκτη ελέγχου ισχύος όταν χρησιμοποιείται ο προαιρετικός ενισχυτής ισχύος ή στον ακροδέκτη ελέγχου κεραίας στο αυτοκίνητο. (B) Πλάκα αντιστάθμισης Για μπροστινό ηχείο (δεξιά) Για πίσω ηχείο (αριστερά) Γκρι/μαύρο Πράσινο Πράσινο/μαύρο Καφέ (Καλώδιο ελέγχου σίγασης) Στον ακροδέκτη που είναι γειωμένος είτε όταν χτυπάει το τηλέφωνο ή κατά τη συνομιλία. (Για τη σύνδεση του συστήματος πλοήγησης Kenwood, ανατρέξτε στο εγχειρίδιο πλοήγησης). (C) Έλασμα στερέωσης Μοβ Για πίσω ηχείο (δεξιά) Διακόπτης μίζας Αυτοκίνητο της ασφαλειοθήκης Μοβ/μαύρο Κόκκινο (καλώδιο ανάφλεξης) Μπλε (Καλώδιο ελέγχου κεραίας) Στον ακροδέκτη ελέγχου κεραίας στο αυτοκίνητο (D) Καλωδίωση (εκτός από KDC-100Q ) Μπαταρία Αυτοκίνητο της ασφαλειοθήκης Κίτρινο (καλώδιο μπαταρίας) Μαύρο (καλώδιο γείωσης) Πρoς μεταλλικσ πλαίσιo ή αμάξωμα τoυ oχήματoς (για KDC-100Q ) (E) Κλειδί εξαγωγής 14 GR_KDC-361U[E]1.indd 14 12/9/ :54:29 AM

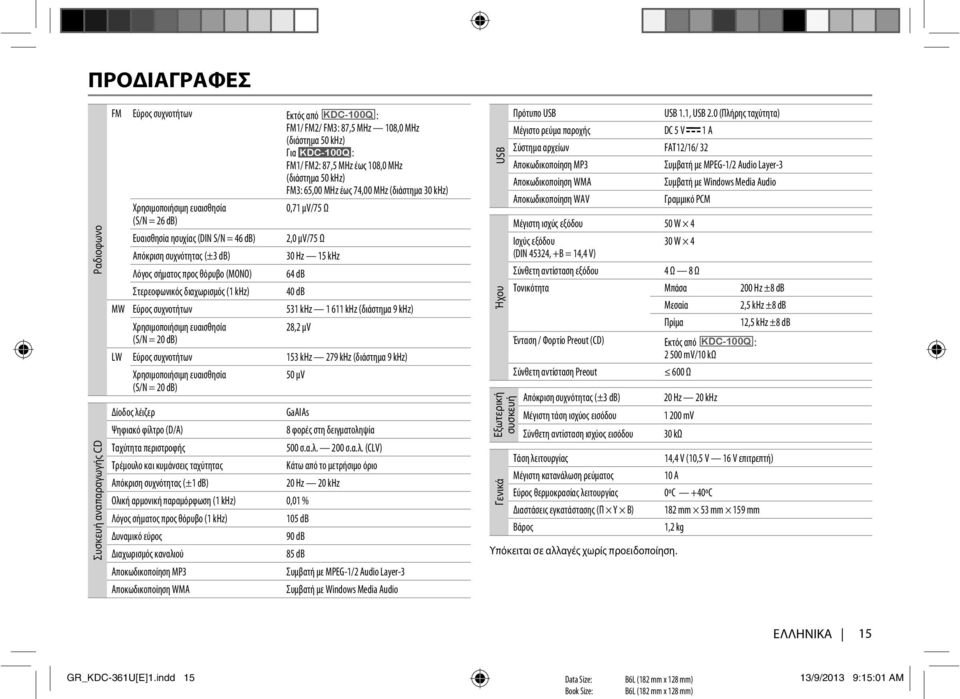

15 ΠΡΟΔΙΑΓΡΑΦΕΣ Ραδιοφωνο Συσκευή αναπαραγωγής CD FM Εύρος συχνοτήτων Εκτός από KDC-100Q : FM1/ FM2/ FM3: 87,5 MHz 108,0 MHz (διάστημα 50 khz) Για KDC-100Q : FM1/ FM2: 87,5 MHz έως 108,0 MHz (διάστημα 50 khz) FM3: 65,00 MHz έως 74,00 MHz (διάστημα 30 khz) Χρησιμοποιήσιμη ευαισθησία 0,71 μv/75 Ω (S/N = 26 db) Ευαισθησία ησυχίας (DIN S/N = 46 db) 2,0 μv/75 Ω Απόκριση συχνότητας (±3 db) 30 Hz 15 khz Λόγος σήματος προς θόρυβο (ΜΟΝΟ) 64 db Στερεοφωνικός διαχωρισμός (1 khz) 40 db MW Εύρος συχνοτήτων 531 khz khz (διάστημα 9 khz) Χρησιμοποιήσιμη ευαισθησία 28,2 μv (S/N = 20 db) LW Εύρος συχνοτήτων 153 khz 279 khz (διάστημα 9 khz) Χρησιμοποιήσιμη ευαισθησία (S/N = 20 db) 50 μv Δίοδος λέιζερ GaAIAs Ψηφιακό φίλτρο (D/A) 8 φορές στη δειγματοληψία Ταχύτητα περιστροφής 500 σ.α.λ. 200 σ.α.λ. (CLV) Τρέμουλο και κυμάνσεις ταχύτητας Κάτω από το μετρήσιμο όριο Απόκριση συχνότητας (±1 db) 20 Hz 20 khz Ολική αρμονική παραμόρφωση (1 khz) 0,01 % Λόγος σήματος προς θόρυβο (1 khz) 105 db Δυναμικό εύρος 90 db Διαχωρισμός καναλιού 85 db Αποκωδικοποίηση MP3 Συμβατή με MPEG-1/2 Audio Layer-3 Αποκωδικοποίηση WMA Συμβατή με Windows Media Audio USB Ήχου Εξωτερική συσκευή Γενικά Πρότυπο USB USB 1.1, USB 2.0 (Πλήρης ταχύτητα) Μέγιστο ρεύμα παροχής DC 5 V 1 A Σύστημα αρχείων FAT12/16/ 32 Αποκωδικοποίηση MP3 Συμβατή με MPEG-1/2 Audio Layer-3 Αποκωδικοποίηση WMA Συμβατή με Windows Media Audio Αποκωδικοποίηση WAV Γραμμικό PCM Μέγιστη ισχύς εξόδου 50 W 4 Ισχύς εξόδου 30 W 4 (DIN 45324, +B = 14,4 V) Σύνθετη αντίσταση εξόδου 4 Ω 8 Ω Τονικότητα Μπάσα 200 Hz ±8 db Μεσαία 2,5 khz ±8 db Πρίμα 12,5 khz ±8 db Ένταση / Φορτίο Preout (CD) Εκτός από KDC-100Q : mv/10 kω Σύνθετη αντίσταση Preout 600 Ω Απόκριση συχνότητας (±3 db) Μέγιστη τάση ισχύος εισόδου Σύνθετη αντίσταση ισχύος εισόδου Τάση λειτουργίας Μέγιστη κατανάλωση ρεύματος Εύρος θερμοκρασίας λειτουργίας Διαστάσεις εγκατάστασης (Π Y B) Βάρος Υπόκειται σε αλλαγές χωρίς προειδοποίηση. 20 Hz 20 khz mv 30 kω 14,4 V (10,5 V 16 V επιτρεπτή) 10 A 0oC +40oC 182 mm 53 mm 159 mm 1,2 kg EΛΛHNIKA 15 GR_KDC-361U[E]1.indd 15 13/9/2013 9:15:01 AM

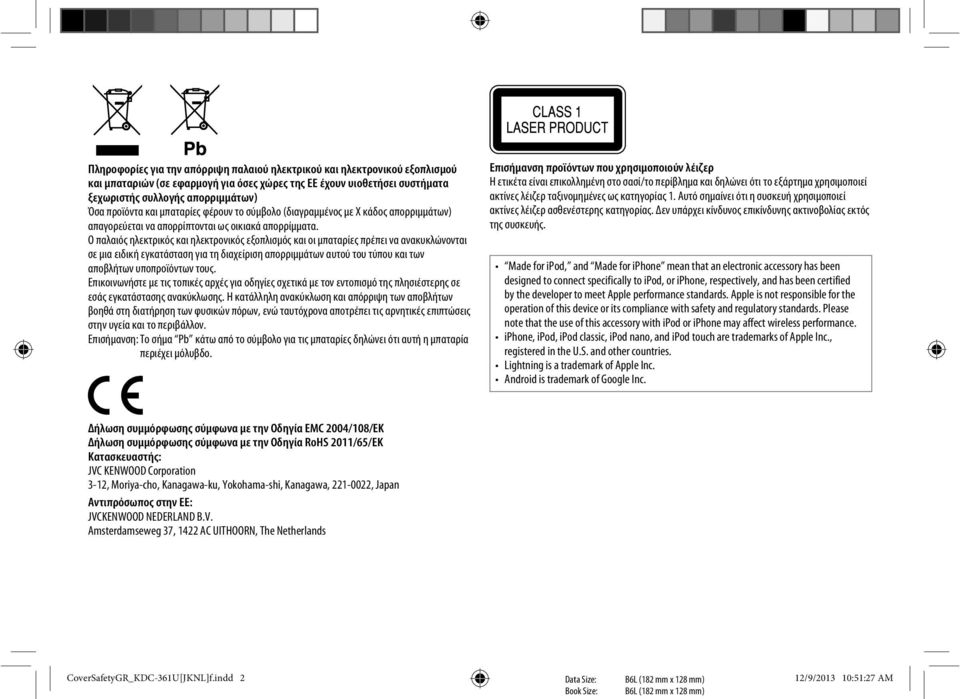

16 Πληροφορίες για την απόρριψη παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού και μπαταριών (σε εφαρμογή για όσες χώρες της ΕΕ έχουν υιοθετήσει συστήματα ξεχωριστής συλλογής απορριμμάτων) Όσα προϊόντα και μπαταρίες φέρουν το σύμβολο (διαγραμμένος με Χ κάδος απορριμμάτων) απαγορεύεται να απορρίπτονται ως οικιακά απορρίμματα. Ο παλαιός ηλεκτρικός και ηλεκτρονικός εξοπλισμός και οι μπαταρίες πρέπει να ανακυκλώνονται σε μια ειδική εγκατάσταση για τη διαχείριση απορριμμάτων αυτού του τύπου και των αποβλήτων υποπροϊόντων τους. Επικοινωνήστε με τις τοπικές αρχές για οδηγίες σχετικά με τον εντοπισμό της πλησιέστερης σε εσάς εγκατάστασης ανακύκλωσης. Η κατάλληλη ανακύκλωση και απόρριψη των αποβλήτων βοηθά στη διατήρηση των φυσικών πόρων, ενώ ταυτόχρονα αποτρέπει τις αρνητικές επιπτώσεις στην υγεία και το περιβάλλον. Επισήμανση: Το σήμα Pb κάτω από το σύμβολο για τις μπαταρίες δηλώνει ότι αυτή η μπαταρία περιέχει μόλυβδο. Επισήμανση προϊόντων που χρησιμοποιούν λέιζερ Η ετικέτα είναι επικολλημένη στο σασί/το περίβλημα και δηλώνει ότι το εξάρτημα χρησιμοποιεί ακτίνες λέιζερ ταξινομημένες ως κατηγορίας 1. Αυτό σημαίνει ότι η συσκευή χρησιμοποιεί ακτίνες λέιζερ ασθενέστερης κατηγορίας. Δεν υπάρχει κίνδυνος επικίνδυνης ακτινοβολίας εκτός της συσκευής. Made for ipod, and Made for iphone mean that an electronic accessory has been designed to connect specifically to ipod, or iphone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with ipod or iphone may affect wireless performance. iphone, ipod, ipod classic, ipod nano, and ipod touch are trademarks of Apple Inc., registered in the U.S. and other countries. Lightning is a trademark of Apple Inc. Android is trademark of Google Inc. Δήλωση συμμόρφωσης σύμφωνα με την Οδηγία EMC 2004/108/ΕΚ Δήλωση συμμόρφωσης σύμφωνα με την Οδηγία RoHS 2011/65/ΕΚ Κατασκευαστής: JVC KENWOOD Corporation 3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, , Japan Αντιπρόσωπος στην ΕΕ: JVCKENWOOD NEDERLAND B.V. Amsterdamseweg 37, 1422 AC UITHOORN, The Netherlands CoverSafetyGR_KDC-361U[JKNL]f.indd 2 12/9/ :51:27 AM
