KMM-BT34 KMM-302BT KMR-M308BTE ΔΕΚΤΗΣ ΨΗΦΙΑΚΩΝ ΜΕΣΩΝ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

Transcript

1 KMM-BT34 KMM-302BT KMR-M308BTE ΔΕΚΤΗΣ ΨΗΦΙΑΚΩΝ ΜΕΣΩΝ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ 2013 JVC KENWOOD Corporation GET0994-Greek/00 (JKNL) CoverSafety_JS_KWD_KMM_BT34_EN_GR.indd 1 25/11/2013 2:11:34 PM

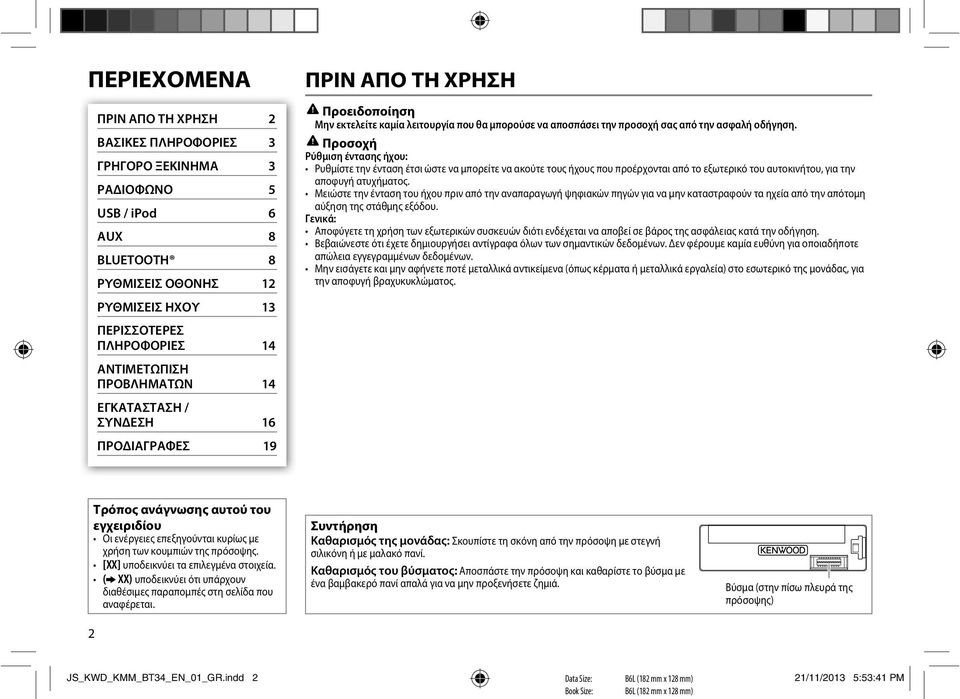

2 ΠΕΡΙΕΧΟΜΕΝΑ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ 2 ΒΑΣΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 3 ΓΡΗΓΟΡΟ ΞΕΚΙΝΗΜΑ 3 ΡΑΔΙΟΦΩΝΟ 5 USB / ipod 6 AUX 8 BLUETOOTH 8 ΡΥΘΜΙΣΕΙΣ ΟΘΟΝΗΣ 12 ΡΥΘΜΙΣΕΙΣ ΗΧΟΥ 13 ΠΕΡΙΣΣΟΤΕΡΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 14 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ 14 ΕΓΚΑΤΑΣΤΑΣΗ / ΣΥΝΔΕΣΗ 16 ΠΡΟΔΙΑΓΡΑΦΕΣ 19 ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ Προειδοποίηση Μην εκτελείτε καμία λειτουργία που θα μπορούσε να αποσπάσει την προσοχή σας από την ασφαλή οδήγηση. Προσοχή Ρύθμιση έντασης ήχου: Ρυθμίστε την ένταση έτσι ώστε να μπορείτε να ακούτε τους ήχους που προέρχονται από το εξωτερικό του αυτοκινήτου, για την αποφυγή ατυχήματος. Μειώστε την ένταση του ήχου πριν από την αναπαραγωγή ψηφιακών πηγών για να μην καταστραφούν τα ηχεία από την απότομη αύξηση της στάθμης εξόδου. Γενικά: Αποφύγετε τη χρήση των εξωτερικών συσκευών διότι ενδέχεται να αποβεί σε βάρος της ασφάλειας κατά την οδήγηση. Βεβαιώνεστε ότι έχετε δημιουργήσει αντίγραφα όλων των σημαντικών δεδομένων. Δεν φέρουμε καμία ευθύνη για οποιαδήποτε απώλεια εγγεγραμμένων δεδομένων. Μην εισάγετε και μην αφήνετε ποτέ μεταλλικά αντικείμενα (όπως κέρματα ή μεταλλικά εργαλεία) στο εσωτερικό της μονάδας, για την αποφυγή βραχυκυκλώματος. Τρόπος ανάγνωσης αυτού του εγχειριδίου Οι ενέργειες επεξηγούνται κυρίως με χρήση των κουμπιών της πρόσοψης. [XX] υποδεικνύει τα επιλεγμένα στοιχεία. ( XX) υποδεικνύει ότι υπάρχουν διαθέσιμες παραπομπές στη σελίδα που αναφέρεται. 2 Συντήρηση Καθαρισμός της μονάδας: Σκουπίστε τη σκόνη από την πρόσοψη με στεγνή σιλικόνη ή με μαλακό πανί. Καθαρισμός του βύσματος: Αποσπάστε την πρόσοψη και καθαρίστε το βύσμα με ένα βαμβακερό πανί απαλά για να μην προξενήσετε ζημιά. Βύσμα (στην πίσω πλευρά της πρόσοψης) JS_KWD_KMM_BT34_EN_01_GR.indd 2 21/11/2013 5:53:41 PM

3 ΒΑΣΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Πρόσοψη ΓΡΗΓΟΡΟ ΞΕΚΙΝΗΜΑ Κουμπί ήχου (στρέψτε/πατήστε) Παράθυρο οθόνης Προσάρτηση Κουμπί απόσπασης Για να Ενεργοποιήστε την τροφοδοσία ρεύματος Ρύθμιση της έντασης Επιλέξτε μια πηγή Αλλαγή πληροφοριών στην οθόνη Απόσπαση Πώς γίνεται επανεκκίνηση Κάντε αυτό (στην πρόσοψη) Οι προεπιλεγμένες ρυθμίσεις θα διαγραφούν. Πατήστε B SRC. Πατήστε και κρατήστε πατημένο για τη διακοπή της παροχής ρεύματος. Στρέψτε το κουμπί του ήχου. Πατήστε B SRC επανειλημμένα. Πατήστε DISP SCRL επανειλημμένα. Πατήστε και κρατήστε πατημένο για να ανατρέξετε στις τρέχουσες πληροφορίες της οθόνης. 1 Επιλέξτε τη γλώσσα της οθόνης και ακυρώστε την επίδειξη Όταν ενεργοποιείτε την παροχή ρεύματος (ή επανεκκινείτε τη μονάδα), η οθόνη δείχνει: SEL LANGUAGE PRESS VOLUME KNOB 1 Στρέψτε το κουμπί του ήχου για να επιλέξετε [ENG] (Αγγλικά) ή [RUS] (Ρωσικά) και στη συνέχεια πατήστε το κουμπί. [ENG] επιλέγεται για την αρχική ρύθμιση. Στη συνέχεια, η οθόνη εμφανίζει: CANCEL DEMO PRESS VOLUME KNOB 2 Πατήστε το κουμπί του ήχου. [YES] επιλέγεται για την αρχική ρύθμιση. 3 Πατήστε ξανά το κουμπί του ήχου. Εμφανίζεται η ένδειξη DEMO OFF (ακύρωση επίδειξης). Για KMR-M308BTE, επιλέγεται αρχικά [DEMO OFF]. EΛΛHNIKA 3 JS_KWD_KMM_BT34_EN_01_GR.indd 3 22/11/2013 3:51:51 PM

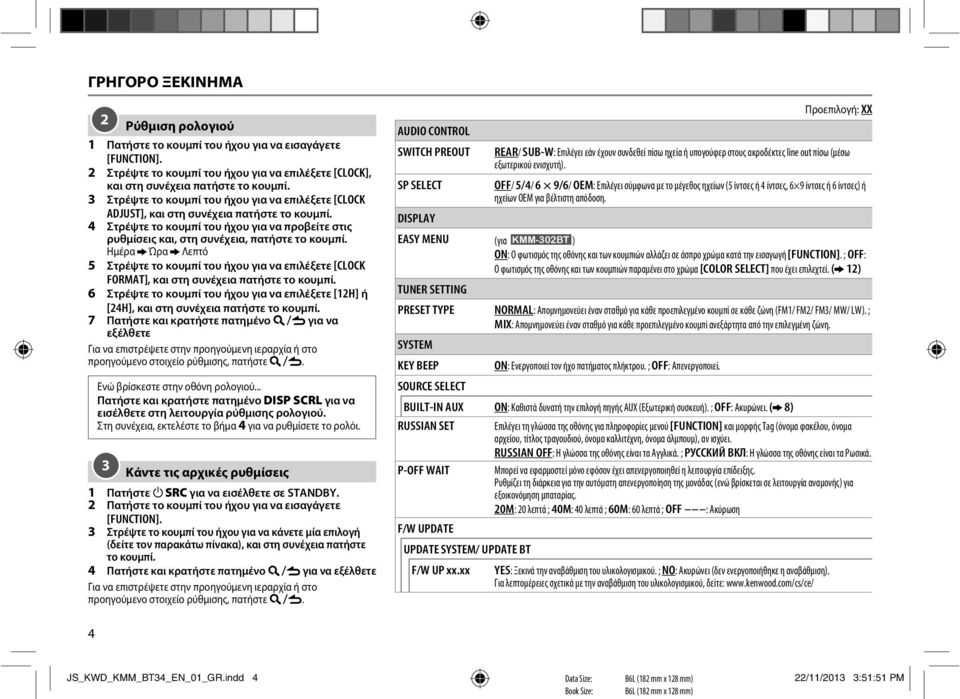

4 ΓΡΗΓΟΡΟ ΞΕΚΙΝΗΜΑ 2 Ρύθμιση ρολογιού 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [CLOCK], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να επιλέξετε [CLOCK ADJUST], και στη συνέχεια πατήστε το κουμπί. 4 Στρέψτε το κουμπί του ήχου για να προβείτε στις ρυθμίσεις και, στη συνέχεια, πατήστε το κουμπί. Ημέρα Ώρα Λεπτό 5 Στρέψτε το κουμπί του ήχου για να επιλέξετε [CLOCK FORMAT], και στη συνέχεια πατήστε το κουμπί. 6 Στρέψτε το κουμπί του ήχου για να επιλέξετε [12H] ή [24H], και στη συνέχεια πατήστε το κουμπί. 7 Πατήστε και κρατήστε πατημένο για να εξέλθετε Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Ενώ βρίσκεστε στην οθόνη ρολογιού... Πατήστε και κρατήστε πατημένο DISP SCRL για να εισέλθετε στη λειτουργία ρύθμισης ρολογιού. Στη συνέχεια, εκτελέστε το βήμα 4 για να ρυθμίσετε το ρολόι. 3 Κάντε τις αρχικές ρυθμίσεις 1 Πατήστε B SRC για να εισέλθετε σε STANDBY. 2 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 3 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. 4 Πατήστε και κρατήστε πατημένο για να εξέλθετε Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. AUDIO CONTROL SWITCH PREOUT SP SELECT Προεπιλογή: XX REAR/ SUB-W: Επιλέγει εάν έχουν συνδεθεί πίσω ηχεία ή υπογούφερ στους ακροδέκτες line out πίσω (μέσω εξωτερικού ενισχυτή). OFF/ 5/4/ 6 9/6/ OEM: Επιλέγει σύμφωνα με το μέγεθος ηχείων (5 ίντσες ή 4 ίντσες, 6 9 ίντσες ή 6 ίντσες) ή ηχείων OEM για βέλτιστη απόδοση. DISPLAY EASY MENU (για KMM-302BT ) ON: Ο φωτισμός της οθόνης και των κουμπιών αλλάζει σε άσπρο χρώμα κατά την εισαγωγή [FUNCTION]. ; OFF: Ο φωτισμός της οθόνης και των κουμπιών παραμένει στο χρώμα [COLOR SELECT] που έχει επιλεχτεί. ( 12) TUNER SETTING PRESET TYPE NORMAL: Απομνημονεύει έναν σταθμό για κάθε προεπιλεγμένο κουμπί σε κάθε ζώνη (FM1/ FM2/ FM3/ MW/ LW). ; MIX: Απομνημονεύει έναν σταθμό για κάθε προεπιλεγμένο κουμπί ανεξάρτητα από την επιλεγμένη ζώνη. SYSTEM KEY BEEP ON: Ενεργοποιεί τον ήχο πατήματος πλήκτρου. ; OFF: Απενεργοποιεί. SOURCE SELECT BUILT-IN AUX ON: Καθιστά δυνατή την επιλογή πηγής AUX (Εξωτερική συσκευή). ; OFF: Ακυρώνει. ( 8) RUSSIAN SET Επιλέγει τη γλώσσα της οθόνης για πληροφορίες μενού [FUNCTION] και μορφής Tag (όνομα φακέλου, όνομα αρχείου, τίτλος τραγουδιού, όνομα καλλιτέχνη, όνομα άλμπουμ), αν ισχύει. RUSSIAN OFF: Η γλώσσα της οθόνης είναι τα Αγγλικά. ; РУССКИЙ BКЛ: Η γλώσσα της οθόνης είναι τα Ρωσικά. P-OFF WAIT Μπορεί να εφαρμοστεί μόνο εφόσον έχει απενεργοποιηθεί η λειτουργία επίδειξης. Ρυθμίζει τη διάρκεια για την αυτόματη απενεργοποίηση της μονάδας (ενώ βρίσκεται σε λειτουργία αναμονής) για εξοικονόμηση μπαταρίας. 20M: 20 λεπτά ; 40M: 40 λεπτά ; 60M: 60 λεπτά ; OFF : Ακύρωση F/W UPDATE UPDATE SYSTEM/ UPDATE BT F/W UP xx.xx YES: Ξεκινά την αναβάθμιση του υλικολογισμικού. ; NO: Ακυρώνει (δεν ενεργοποιήθηκε η αναβάθμιση). Για λεπτομέρειες σχετικά με την αναβάθμιση του υλικολογισμικού, δείτε: 4 JS_KWD_KMM_BT34_EN_01_GR.indd 4 22/11/2013 3:51:51 PM

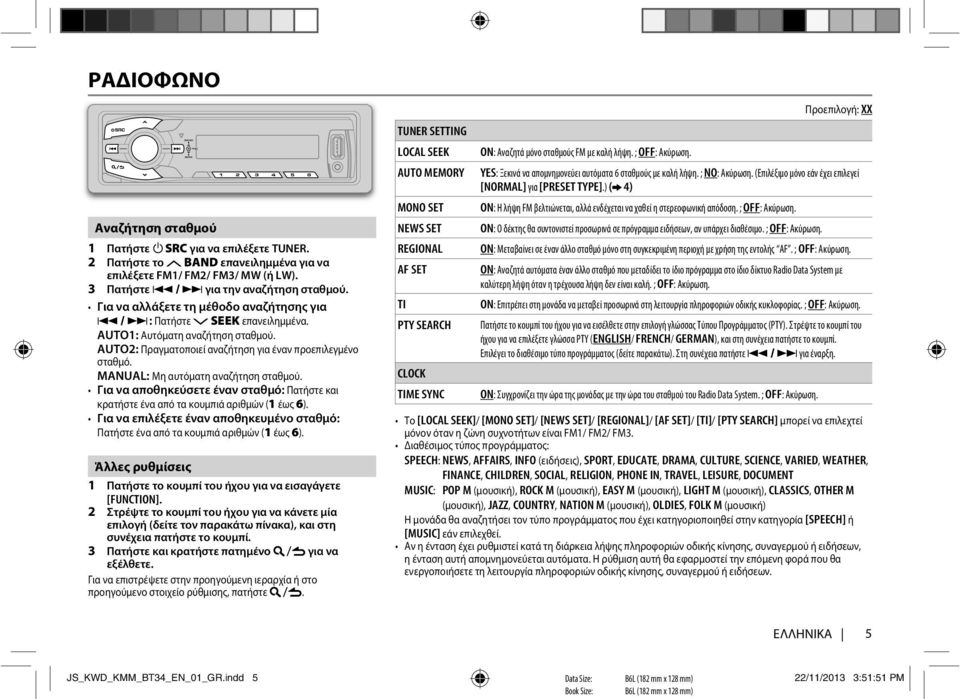

5 ΡΑΔΙΟΦΩΝΟ Αναζήτηση σταθμού 1 Πατήστε B SRC για να επιλέξετε TUNER. 2 Πατήστε το BAND επανειλημμένα για να επιλέξετε FM1/ FM2/ FM3/ MW (ή LW). 3 Πατήστε S / T για την αναζήτηση σταθμού. Για να αλλάξετε τη μέθοδο αναζήτησης για S / T : Πατήστε SEEK επανειλημμένα. AUTO1: Αυτόματη αναζήτηση σταθμού. AUTO2: Πραγματοποιεί αναζήτηση για έναν προεπιλεγμένο σταθμό. MANUAL: Μη αυτόματη αναζήτηση σταθμού. Για να αποθηκεύσετε έναν σταθμό: Πατήστε και κρατήστε ένα από τα κουμπιά αριθμών (1 έως 6). Για να επιλέξετε έναν αποθηκευμένο σταθμό: Πατήστε ένα από τα κουμπιά αριθμών (1 έως 6). Άλλες ρυθμίσεις 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. 3 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. TUNER SETTING LOCAL SEEK AUTO MEMORY MONO SET NEWS SET REGIONAL AF SET TI PTY SEARCH CLOCK TIME SYNC Προεπιλογή: XX ON: Αναζητά μόνο σταθμούς FM με καλή λήψη. ; OFF: Ακύρωση. YES: Ξεκινά να απομνημονεύει αυτόματα 6 σταθμούς με καλή λήψη. ; NO: Ακύρωση. (Επιλέξιμο μόνο εάν έχει επιλεγεί [NORMAL] για [PRESET TYPE].) ( 4) ON: Η λήψη FM βελτιώνεται, αλλά ενδέχεται να χαθεί η στερεοφωνική απόδοση. ; OFF: Ακύρωση. ON: Ο δέκτης θα συντονιστεί προσωρινά σε πρόγραμμα ειδήσεων, αν υπάρχει διαθέσιμο. ; OFF: Ακύρωση. ON: Μεταβαίνει σε έναν άλλο σταθμό μόνο στη συγκεκριμένη περιοχή με χρήση της εντολής AF. ; OFF: Ακύρωση. ON: Αναζητά αυτόματα έναν άλλο σταθμό που μεταδίδει το ίδιο πρόγραμμα στο ίδιο δίκτυο Radio Data System με καλύτερη λήψη όταν η τρέχουσα λήψη δεν είναι καλή. ; OFF: Ακύρωση. ON: Επιτρέπει στη μονάδα να μεταβεί προσωρινά στη λειτουργία πληροφοριών οδικής κυκλοφορίας. ; OFF: Ακύρωση. Πατήστε το κουμπί του ήχου για να εισέλθετε στην επιλογή γλώσσας Τύπου Προγράμματος (PTY). Στρέψτε το κουμπί του ήχου για να επιλέξετε γλώσσα PTY (ENGLISH/ FRENCH/ GERMAN), και στη συνέχεια πατήστε το κουμπί. Επιλέγει το διαθέσιμο τύπο προγράμματος (δείτε παρακάτω). Στη συνέχεια πατήστε S / T για έναρξη. ON: Συγχρονίζει την ώρα της μονάδας με την ώρα του σταθμού του Radio Data System. ; OFF: Ακύρωση. Το [LOCAL SEEK]/ [MONO SET]/ [NEWS SET]/ [REGIONAL]/ [AF SET]/ [TI]/ [PTY SEARCH] μπορεί να επιλεχτεί μόνον όταν η ζώνη συχνοτήτων είναι FM1/ FM2/ FM3. Διαθέσιμος τύπος προγράμματος: SPEECH: NEWS, AFFAIRS, INFO (ειδήσεις), SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, DOCUMENT MUSIC: POP M (μουσική), ROCK M (μουσική), EASY M (μουσική), LIGHT M (μουσική), CLASSICS, OTHER M (μουσική), JAZZ, COUNTRY, NATION M (μουσική), OLDIES, FOLK M (μουσική) Η μονάδα θα αναζητήσει τον τύπο προγράμματος που έχει κατηγοριοποιηθεί στην κατηγορία [SPEECH] ή [MUSIC] εάν επιλεχθεί. Αν η ένταση έχει ρυθμιστεί κατά τη διάρκεια λήψης πληροφοριών οδικής κίνησης, συναγερμού ή ειδήσεων, η ένταση αυτή απομνημονεύεται αυτόματα. Η ρύθμιση αυτή θα εφαρμοστεί την επόμενη φορά που θα ενεργοποιήσετε τη λειτουργία πληροφοριών οδικής κίνησης, συναγερμού ή ειδήσεων. EΛΛHNIKA 5 JS_KWD_KMM_BT34_EN_01_GR.indd 5 22/11/2013 3:51:51 PM

6 USB / ipod Έναρξη της αναπαραγωγής Η πηγή αλλάζει αυτόματα και η αναπαραγωγή ξεκινά. USB Ακροδέκτης εισόδου USB ipod/iphone Ακροδέκτης εισόδου USB CA-U1EX (max.: 500 ma) (προαιρετικό αξεσουάρ) Το KCA-iP102 (προαιρετικό παρελκόμενο) ή καλώδιο (παρελκόμενο) του ipod/iphone*1 Πατήστε το 5 ipod για να επιλέξετε λειτουργία ελέγχου ενώ η επιλεγμένη πηγή είναι ipod. MODE ON: Από το ipod*2. MODE OFF: Από τη μονάδα. Για να Κάντε αυτό Παύση ή συνέχιση Πατήστε 6 IW. αναπαραγωγής Επιλέξτε αρχείο Πατήστε S / T. Επιλέξτε φάκελο *3 Πατήστε /. Επιστροφή/γρήγορη Πατήστε και κρατήστε πατημένο το S / T. προώθηση Επαναλαμβανόμενη Πατήστε 4 επανειλημμένα. αναπαραγωγή *4 Αρχείο MP3/WMA/WAV/FLAC ή ipod: FILE REPEAT, FOLDER REPEAT, REPEAT OFF Αρχείο KENWOOD Music Editor Light (KME Light)/ KENWOOD Music Control (KMC) ( 14): FILE REPEAT, REPEAT OFF Τυχαία αναπαραγωγή *4 Πατήστε 3 επανειλημμένα. Αρχείο MP3/WMA/WAV/FLAC ή ipod ή αρχείο KME Light/ KMC: FOLDER RANDOM, RANDOM OFF Πατήστε και κρατήστε πατημένο το 3 για να επιλέξετε ALL RANDOM. *1 Μην αφήνετε το καλώδιο στο εσωτερικό του αυτοκινήτου όταν δεν το χρησιμοποιείτε. *2 Παραμένει δυνατή η αναπαραγωγή/παύση, η παράλειψη αρχείου και η γρήγορη κίνηση αρχείου προς τα εμπρός/ προς τα πίσω από τη μονάδα. *3 Μόνο για αρχεία MP3/WMA/WAV/FLAC. Η λειτουργία αυτή δεν ισχύει για το ipod. *4 Για το ipod: Προβάλλεται μόνο όταν έχει επιλεγεί [MODE OFF]. Αν συνδέσετε το ipod/iphone στον ακροδέκτη εισόδου USB της μονάδας (κατά την ακρόαση TuneIn Radio, TuneIn Radio Pro ή Aupeo), η μονάδα θα παράγει τον ήχο από αυτές τις εφαρμογές. 6 JS_KWD_KMM_BT34_EN_01_GR.indd 6 22/11/2013 3:51:52 PM

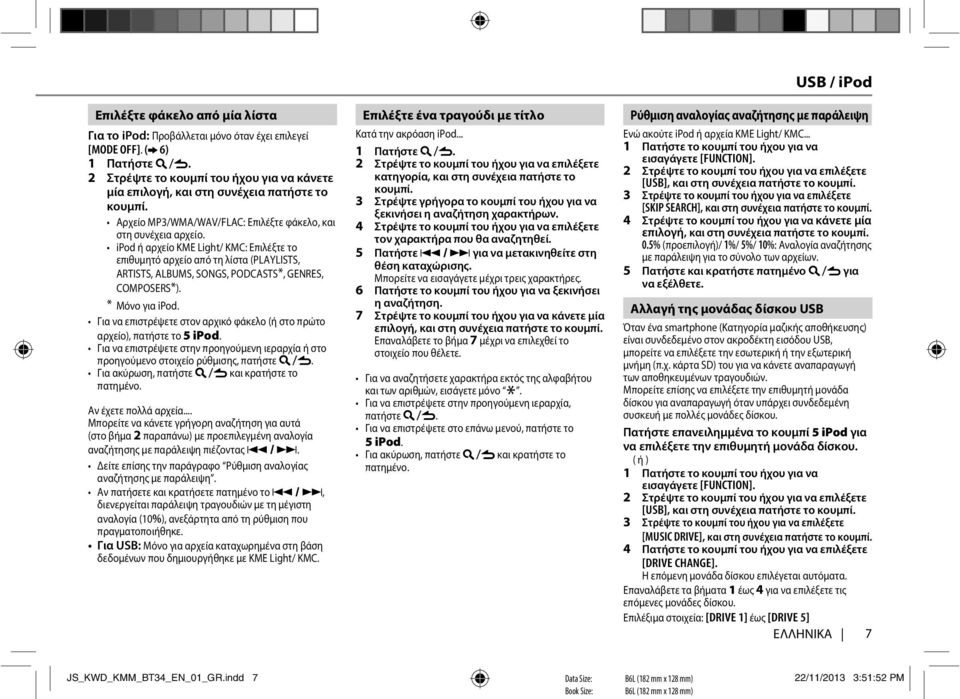

7 Επιλέξτε φάκελο από μία λίστα Για το ipod: Προβάλλεται μόνο όταν έχει επιλεγεί [MODE OFF]. ( 6) 1 Πατήστε. 2 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή, και στη συνέχεια πατήστε το κουμπί. Αρχείο MP3/WMA/WAV/FLAC: Επιλέξτε φάκελο, και στη συνέχεια αρχείο. ipod ή αρχείο KME Light/ KMC: Επιλέξτε το επιθυμητό αρχείο από τη λίστα (PLAYLISTS, ARTISTS, ALBUMS, SONGS, PODCASTS*, GENRES, COMPOSERS*). * Μόνο για ipod. Για να επιστρέψετε στον αρχικό φάκελο (ή στο πρώτο αρχείο), πατήστε το 5 ipod. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Για ακύρωση, πατήστε και κρατήστε το πατημένο. Αν έχετε πολλά αρχεία... Μπορείτε να κάνετε γρήγορη αναζήτηση για αυτά (στο βήμα 2 παραπάνω) με προεπιλεγμένη αναλογία αναζήτησης με παράλειψη πιέζοντας S / T. Δείτε επίσης την παράγραφο Ρύθμιση αναλογίας αναζήτησης με παράλειψη. Αν πατήσετε και κρατήσετε πατημένο το S / T, διενεργείται παράλειψη τραγουδιών με τη μέγιστη αναλογία (10%), ανεξάρτητα από τη ρύθμιση που πραγματοποιήθηκε. Για USB: Μόνο για αρχεία καταχωρημένα στη βάση δεδομένων που δημιουργήθηκε με KME Light/ KMC. Επιλέξτε ένα τραγούδι με τίτλο Κατά την ακρόαση ipod... 1 Πατήστε. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε κατηγορία, και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε γρήγορα το κουμπί του ήχου για να ξεκινήσει η αναζήτηση χαρακτήρων. 4 Στρέψτε το κουμπί του ήχου για να επιλέξετε τον χαρακτήρα που θα αναζητηθεί. 5 Πατήστε S / T για να μετακινηθείτε στη θέση καταχώρισης. Μπορείτε να εισαγάγετε μέχρι τρεις χαρακτήρες. 6 Πατήστε το κουμπί του ήχου για να ξεκινήσει η αναζήτηση. 7 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή, και στη συνέχεια πατήστε το κουμπί. Επαναλάβετε το βήμα 7 μέχρι να επιλεχθεί το στοιχείο που θέλετε. Για να αναζητήσετε χαρακτήρα εκτός της αλφαβήτου και των αριθμών, εισάγετε μόνο *. Για να επιστρέψετε στην προηγούμενη ιεραρχία, πατήστε. Για να επιστρέψετε στο επάνω μενού, πατήστε το 5 ipod. Για ακύρωση, πατήστε και κρατήστε το πατημένο. USB / ipod Ρύθμιση αναλογίας αναζήτησης με παράλειψη Ενώ ακούτε ipod ή αρχεία KME Light/ KMC... 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [USB], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να επιλέξετε [SKIP SEARCH], και στη συνέχεια πατήστε το κουμπί. 4 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή, και στη συνέχεια πατήστε το κουμπί. 0.5% (προεπιλογή)/ 1%/ 5%/ 10%: Αναλογία αναζήτησης με παράλειψη για το σύνολο των αρχείων. 5 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Αλλαγή της μονάδας δίσκου USB Όταν ένα smartphone (Κατηγορία μαζικής αποθήκευσης) είναι συνδεδεμένο στον ακροδέκτη εισόδου USB, μπορείτε να επιλέξετε την εσωτερική ή την εξωτερική μνήμη (π.χ. κάρτα SD) του για να κάνετε αναπαραγωγή των αποθηκευμένων τραγουδιών. Μπορείτε επίσης να επιλέξετε την επιθυμητή μονάδα δίσκου για αναπαραγωγή όταν υπάρχει συνδεδεμένη συσκευή με πολλές μονάδες δίσκου. Πατήστε επανειλημμένα το κουμπί 5 ipod για να επιλέξετε την επιθυμητή μονάδα δίσκου. ( ή ) 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [USB], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να επιλέξετε [MUSIC DRIVE], και στη συνέχεια πατήστε το κουμπί. 4 Πατήστε το κουμπί του ήχου για να επιλέξετε [DRIVE CHANGE]. Η επόμενη μονάδα δίσκου επιλέγεται αυτόματα. Επαναλάβετε τα βήματα 1 έως 4 για να επιλέξετε τις επόμενες μονάδες δίσκου. Επιλέξιμα στοιχεία: [DRIVE 1] έως [DRIVE 5] EΛΛHNIKA 7 JS_KWD_KMM_BT34_EN_01_GR.indd 7 22/11/2013 3:51:52 PM

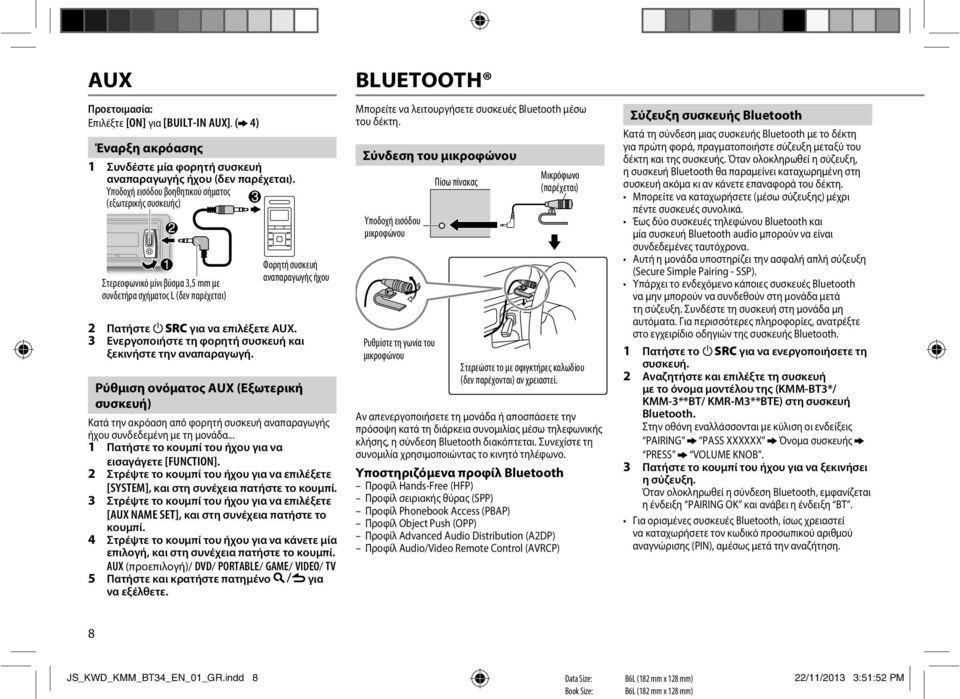

8 AUX Προετοιμασία: Επιλέξτε [ON] για [BUILT-IN AUX]. ( 4) Έναρξη ακρόασης 1 Συνδέστε μία φορητή συσκευή αναπαραγωγής ήχου (δεν παρέχεται). Υποδοχή εισόδου βοηθητικού σήματος (εξωτερικής συσκευής) Στερεοφωνικό μίνι βύσμα 3,5 mm με συνδετήρα σχήματος L (δεν παρέχεται) Φορητή συσκευή αναπαραγωγής ήχου 2 Πατήστε B SRC για να επιλέξετε AUX. 3 Ενεργοποιήστε τη φορητή συσκευή και ξεκινήστε την αναπαραγωγή. Ρύθμιση ονόματος AUX (Εξωτερική συσκευή) Κατά την ακρόαση από φορητή συσκευή αναπαραγωγής ήχου συνδεδεμένη με τη μονάδα... 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [SYSTEM], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να επιλέξετε [AUX NAME SET], και στη συνέχεια πατήστε το κουμπί. 4 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή, και στη συνέχεια πατήστε το κουμπί. AUX (προεπιλογή)/ DVD/ PORTABLE/ GAME/ VIDEO/ TV 5 Πατήστε και κρατήστε πατημένο για να εξέλθετε. BLUETOOTH Μπορείτε να λειτουργήσετε συσκευές Bluetooth μέσω του δέκτη. Σύνδεση του μικροφώνου Υποδοχή εισόδου μικροφώνου Ρυθμίστε τη γωνία του μικροφώνου Πίσω πίνακας Μικρόφωνο (παρέχεται) Στερεώστε το με σφιγκτήρες καλωδίου (δεν παρέχονται) αν χρειαστεί. Αν απενεργοποιήσετε τη μονάδα ή αποσπάσετε την πρόσοψη κατά τη διάρκεια συνομιλίας μέσω τηλεφωνικής κλήσης, η σύνδεση Bluetooth διακόπτεται. Συνεχίστε τη συνομιλία χρησιμοποιώντας το κινητό τηλέφωνο. Υποστηριζόμενα προφίλ Bluetooth Προφίλ Hands-Free (HFP) Προφίλ σειριακής θύρας (SPP) Προφίλ Phonebook Access (PBAP) Προφίλ Object Push (OPP) Προφίλ Advanced Audio Distribution (A2DP) Προφίλ Audio/Video Remote Control (AVRCP) Σύζευξη συσκευής Bluetooth Κατά τη σύνδεση μιας συσκευής Bluetooth με το δέκτη για πρώτη φορά, πραγματοποιήστε σύζευξη μεταξύ του δέκτη και της συσκευής. Όταν ολοκληρωθεί η σύζευξη, η συσκευή Bluetooth θα παραμείνει καταχωρημένη στη συσκευή ακόμα κι αν κάνετε επαναφορά του δέκτη. Μπορείτε να καταχωρήσετε (μέσω σύζευξης) μέχρι πέντε συσκευές συνολικά. Έως δύο συσκευές τηλεφώνου Bluetooth και μία συσκευή Bluetooth audio μπορούν να είναι συνδεδεμένες ταυτόχρονα. Αυτή η μονάδα υποστηρίζει την ασφαλή απλή σύζευξη (Secure Simple Pairing - SSP). Υπάρχει το ενδεχόμενο κάποιες συσκευές Bluetooth να μην μπορούν να συνδεθούν στη μονάδα μετά τη σύζευξη. Συνδέστε τη συσκευή στη μονάδα μη αυτόματα. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο οδηγιών της συσκευής Bluetooth. 1 Πατήστε το B SRC για να ενεργοποιήσετε τη συσκευή. 2 Αναζητήστε και επιλέξτε τη συσκευή με το όνομα μοντέλου της (KMM-BT3*/ KMM-3**BT/ KMR-M3**BTE) στη συσκευή Bluetooth. Στην οθόνη εναλλάσσονται με κύλιση οι ενδείξεις PAIRING PASS XXXXXX Όνομα συσκευής PRESS VOLUME KNOB. 3 Πατήστε το κουμπί του ήχου για να ξεκινήσει η σύζευξη. Όταν ολοκληρωθεί η σύνδεση Bluetooth, εμφανίζεται η ένδειξη PAIRING OK και ανάβει η ένδειξη BT. Για ορισμένες συσκευές Bluetooth, ίσως χρειαστεί να καταχωρήσετε τον κωδικό προσωπικού αριθμού αναγνώρισης (PIN), αμέσως μετά την αναζήτηση. 8 JS_KWD_KMM_BT34_EN_01_GR.indd 8 22/11/2013 3:51:52 PM

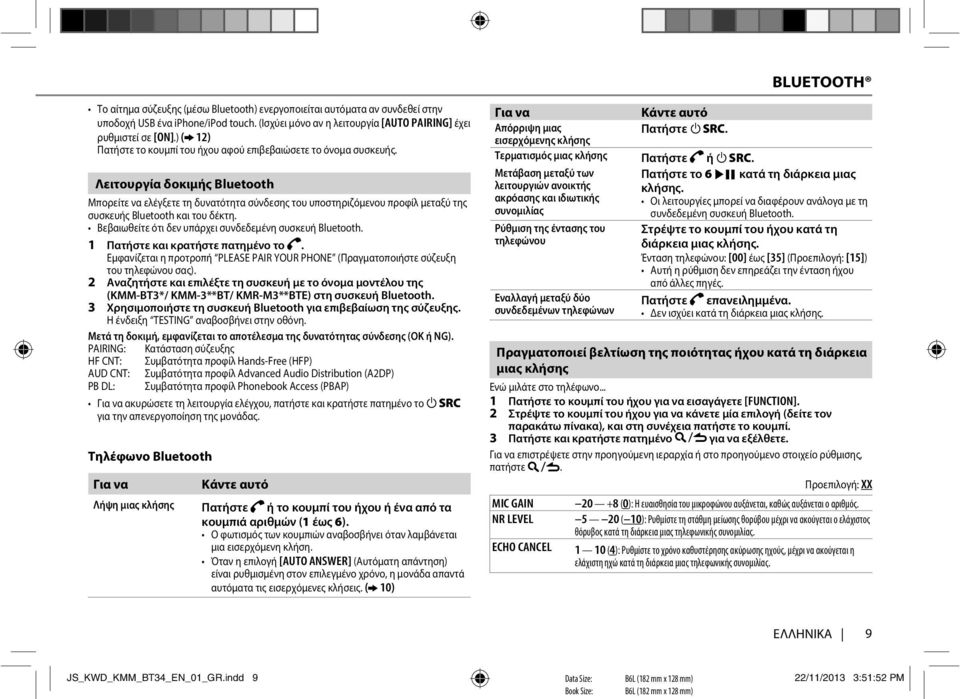

9 BLUETOOTH Το αίτημα σύζευξης (μέσω Bluetooth) ενεργοποιείται αυτόματα αν συνδεθεί στην υποδοχή USB ένα iphone/ipod touch. (Ισχύει μόνο αν η λειτουργία [AUTO PAIRING] έχει ρυθμιστεί σε [ON].) ( 12) Πατήστε το κουμπί του ήχου αφού επιβεβαιώσετε το όνομα συσκευής. Λειτουργία δοκιμής Bluetooth Μπορείτε να ελέγξετε τη δυνατότητα σύνδεσης του υποστηριζόμενου προφίλ μεταξύ της συσκευής Bluetooth και του δέκτη. Βεβαιωθείτε ότι δεν υπάρχει συνδεδεμένη συσκευή Bluetooth. 1 Πατήστε και κρατήστε πατημένο το. Εμφανίζεται η προτροπή PLEASE PAIR YOUR PHONE (Πραγματοποιήστε σύζευξη του τηλεφώνου σας). 2 Αναζητήστε και επιλέξτε τη συσκευή με το όνομα μοντέλου της (KMM-BT3*/ KMM-3**BT/ KMR-M3**BTE) στη συσκευή Bluetooth. 3 Χρησιμοποιήστε τη συσκευή Bluetooth για επιβεβαίωση της σύζευξης. Η ένδειξη TESTING αναβοσβήνει στην οθόνη. Μετά τη δοκιμή, εμφανίζεται το αποτέλεσμα της δυνατότητας σύνδεσης (OK ή NG). PAIRING: Κατάσταση σύζευξης HF CNT: Συμβατότητα προφίλ Hands-Free (HFP) AUD CNT: Συμβατότητα προφίλ Advanced Audio Distribution (A2DP) PB DL: Συμβατότητα προφίλ Phonebook Access (PBAP) Για να ακυρώσετε τη λειτουργία ελέγχου, πατήστε και κρατήστε πατημένο το B SRC για την απενεργοποίηση της μονάδας. Τηλέφωνο Bluetooth Για να Κάντε αυτό Λήψη μιας κλήσης Πατήστε ή το κουμπί του ήχου ή ένα από τα κουμπιά αριθμών (1 έως 6). Ο φωτισμός των κουμπιών αναβοσβήνει όταν λαμβάνεται μια εισερχόμενη κλήση. Όταν η επιλογή [AUTO ANSWER] (Αυτόματη απάντηση) είναι ρυθμισμένη στον επιλεγμένο χρόνο, η μονάδα απαντά αυτόματα τις εισερχόμενες κλήσεις. ( 10) Για να Κάντε αυτό Απόρριψη μιας Πατήστε B SRC. εισερχόμενης κλήσης Τερματισμός μιας κλήσης Πατήστε ή B SRC. Μετάβαση μεταξύ των Πατήστε το 6 IW κατά τη διάρκεια μιας λειτουργιών ανοικτής κλήσης. ακρόασης και ιδιωτικής Οι λειτουργίες μπορεί να διαφέρουν ανάλογα με τη συνομιλίας συνδεδεμένη συσκευή Bluetooth. Ρύθμιση της έντασης του τηλεφώνου Εναλλαγή μεταξύ δύο συνδεδεμένων τηλεφώνων Στρέψτε το κουμπί του ήχου κατά τη διάρκεια μιας κλήσης. Ένταση τηλεφώνου: [00] έως [35] (Προεπιλογή: [15]) Αυτή η ρύθμιση δεν επηρεάζει την ένταση ήχου από άλλες πηγές. Πατήστε επανειλημμένα. Δεν ισχύει κατά τη διάρκεια μιας κλήσης. Πραγματοποιεί βελτίωση της ποιότητας ήχου κατά τη διάρκεια μιας κλήσης Ενώ μιλάτε στο τηλέφωνο... 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. 3 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Προεπιλογή: XX MIC GAIN (0): Η ευαισθησία του μικροφώνου αυξάνεται, καθώς αυξάνεται ο αριθμός. NR LEVEL 5 20 ( 10): Ρυθμίστε τη στάθμη μείωσης θορύβου μέχρι να ακούγεται ο ελάχιστος θόρυβος κατά τη διάρκεια μιας τηλεφωνικής συνομιλίας. ECHO CANCEL 1 10 (4): Ρυθμίστε το χρόνο καθυστέρησης ακύρωσης ηχούς, μέχρι να ακούγεται η ελάχιστη ηχώ κατά τη διάρκεια μιας τηλεφωνικής συνομιλίας. EΛΛHNIKA 9 JS_KWD_KMM_BT34_EN_01_GR.indd 9 22/11/2013 3:51:52 PM

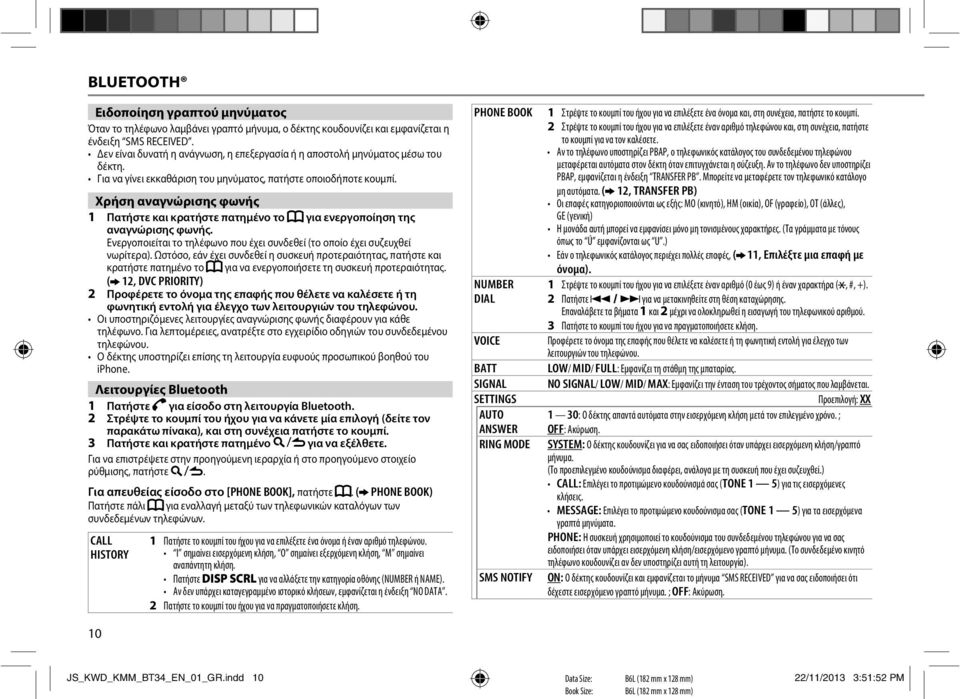

10 BLUETOOTH Ειδοποίηση γραπτού μηνύματος Όταν το τηλέφωνο λαμβάνει γραπτό μήνυμα, ο δέκτης κουδουνίζει και εμφανίζεται η ένδειξη SMS RECEIVED. Δεν είναι δυνατή η ανάγνωση, η επεξεργασία ή η αποστολή μηνύματος μέσω του δέκτη. Για να γίνει εκκαθάριση του μηνύματος, πατήστε οποιοδήποτε κουμπί. Χρήση αναγνώρισης φωνής 1 Πατήστε και κρατήστε πατημένο το για ενεργοποίηση της αναγνώρισης φωνής. Ενεργοποιείται το τηλέφωνο που έχει συνδεθεί (το οποίο έχει συζευχθεί νωρίτερα). Ωστόσο, εάν έχει συνδεθεί η συσκευή προτεραιότητας, πατήστε και κρατήστε πατημένο το για να ενεργοποιήσετε τη συσκευή προτεραιότητας. 2 ( 12, DVC PRIORITY) Προφέρετε το όνομα της επαφής που θέλετε να καλέσετε ή τη φωνητική εντολή για έλεγχο των λειτουργιών του τηλεφώνου. Οι υποστηριζόμενες λειτουργίες αναγνώρισης φωνής διαφέρουν για κάθε τηλέφωνο. Για λεπτομέρειες, ανατρέξτε στο εγχειρίδιο οδηγιών του συνδεδεμένου τηλεφώνου. Ο δέκτης υποστηρίζει επίσης τη λειτουργία ευφυούς προσωπικού βοηθού του iphone. Λειτουργίες Bluetooth 1 Πατήστε για είσοδο στη λειτουργία Bluetooth. 2 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. 3 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Για απευθείας είσοδο στο [PHONE BOOK], πατήστε. ( PHONE BOOK) Πατήστε πάλι για εναλλαγή μεταξύ των τηλεφωνικών καταλόγων των συνδεδεμένων τηλεφώνων. CALL HISTORY 1 Πατήστε το κουμπί του ήχου για να επιλέξετε ένα όνομα ή έναν αριθμό τηλεφώνου. I σημαίνει εισερχόμενη κλήση, O σημαίνει εξερχόμενη κλήση, M σημαίνει αναπάντητη κλήση. Πατήστε DISP SCRL για να αλλάξετε την κατηγορία οθόνης (NUMBER ή NAME). Αν δεν υπάρχει καταγεγραμμένο ιστορικό κλήσεων, εμφανίζεται η ένδειξη NO DATA. 2 Πατήστε το κουμπί του ήχου για να πραγματοποιήσετε κλήση. PHONE BOOK 1 Στρέψτε το κουμπί του ήχου για να επιλέξετε ένα όνομα και, στη συνέχεια, πατήστε το κουμπί. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε έναν αριθμό τηλεφώνου και, στη συνέχεια, πατήστε το κουμπί για να τον καλέσετε. Αν το τηλέφωνο υποστηρίζει PBAP, ο τηλεφωνικός κατάλογος του συνδεδεμένου τηλεφώνου μεταφέρεται αυτόματα στον δέκτη όταν επιτυγχάνεται η σύζευξη. Αν το τηλέφωνο δεν υποστηρίζει PBAP, εμφανίζεται η ένδειξη TRANSFER PB. Μπορείτε να μεταφέρετε τον τηλεφωνικό κατάλογο μη αυτόματα. ( 12, TRANSFER PB) Οι επαφές κατηγοριοποιούνται ως εξής: MO (κινητό), HM (οικία), OF (γραφείο), OT (άλλες), GE (γενική) Η μονάδα αυτή μπορεί να εμφανίσει μόνο μη τονισμένους χαρακτήρες. (Τα γράμματα με τόνους όπως το Ú εμφανίζονται ως U.) Εάν ο τηλεφωνικός κατάλογος περιέχει πολλές επαφές, ( 11, Επιλέξτε μια επαφή με όνομα). NUMBER DIAL VOICE BATT SIGNAL SETTINGS AUTO ANSWER RING MODE SMS NOTIFY 1 Στρέψτε το κουμπί του ήχου για να επιλέξετε έναν αριθμό (0 έως 9) ή έναν χαρακτήρα (, #, +). 2 Πατήστε S / T για να μετακινηθείτε στη θέση καταχώρησης. Επαναλάβετε τα βήματα 1 και 2 μέχρι να ολοκληρωθεί η εισαγωγή του τηλεφωνικού αριθμού. 3 Πατήστε το κουμπί του ήχου για να πραγματοποιήσετε κλήση. Προφέρετε το όνομα της επαφής που θέλετε να καλέσετε ή τη φωνητική εντολή για έλεγχο των λειτουργιών του τηλεφώνου. LOW/ MID/ FULL: Εμφανίζει τη στάθμη της μπαταρίας. NO SIGNAL/ LOW/ MID/ MAX: Εμφανίζει την ένταση του τρέχοντος σήματος που λαμβάνεται. Προεπιλογή: XX 1 30: Ο δέκτης απαντά αυτόματα στην εισερχόμενη κλήση μετά τον επιλεγμένο χρόνο. ; OFF: Ακύρωση. SYSTEM: Ο δέκτης κουδουνίζει για να σας ειδοποιήσει όταν υπάρχει εισερχόμενη κλήση/γραπτό μήνυμα. (Το προεπιλεγμένο κουδούνισμα διαφέρει, ανάλογα με τη συσκευή που έχει συζευχθεί.) CALL: Επιλέγει το προτιμώμενο κουδούνισμά σας (TONE 1 5) για τις εισερχόμενες κλήσεις. MESSAGE: Επιλέγει το προτιμώμενο κουδούνισμα σας (TONE 1 5) για τα εισερχόμενα γραπτά μηνύματα. PHONE: Η συσκευή χρησιμοποιεί το κουδούνισμα του συνδεδεμένου τηλεφώνου για να σας ειδοποιήσει όταν υπάρχει εισερχόμενη κλήση/εισερχόμενο γραπτό μήνυμα. (Το συνδεδεμένο κινητό τηλέφωνο κουδουνίζει αν δεν υποστηρίζει αυτή τη λειτουργία). ON: Ο δέκτης κουδουνίζει και εμφανίζεται το μήνυμα SMS RECEIVED για να σας ειδοποιήσει ότι δέχεστε εισερχόμενο γραπτό μήνυμα. ; OFF: Ακύρωση. 10 JS_KWD_KMM_BT34_EN_01_GR.indd 10 22/11/2013 3:51:52 PM

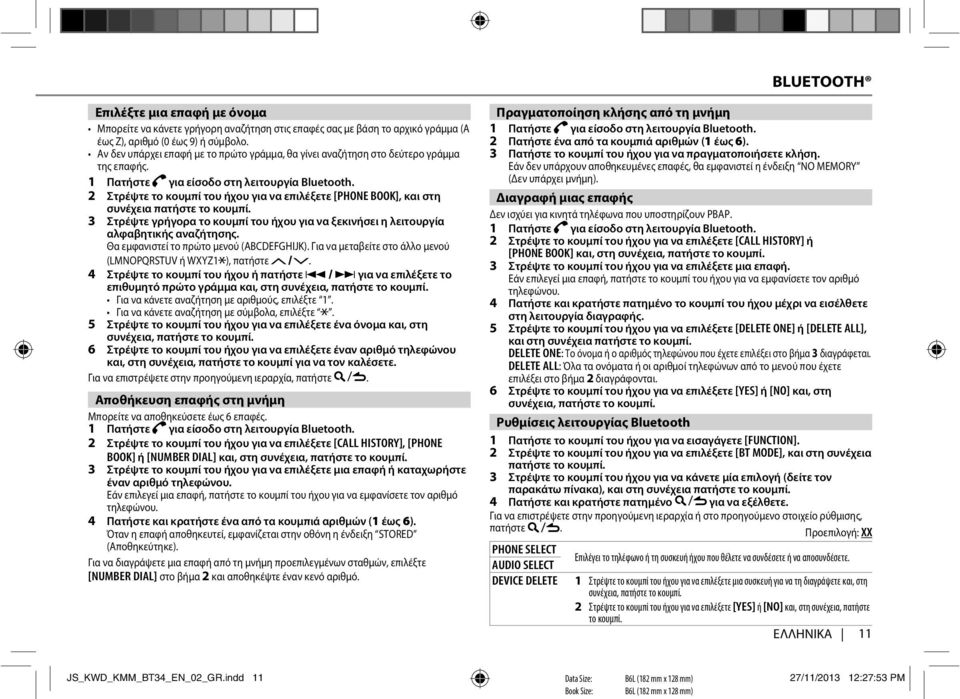

11 BLUETOOTH Επιλέξτε μια επαφή με όνομα Μπορείτε να κάνετε γρήγορη αναζήτηση στις επαφές σας με βάση το αρχικό γράμμα (A έως Z), αριθμό (0 έως 9) ή σύμβολο. Αν δεν υπάρχει επαφή με το πρώτο γράμμα, θα γίνει αναζήτηση στο δεύτερο γράμμα της επαφής. 1 Πατήστε για είσοδο στη λειτουργία Bluetooth. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [PHONE BOOK], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε γρήγορα το κουμπί του ήχου για να ξεκινήσει η λειτουργία αλφαβητικής αναζήτησης. Θα εμφανιστεί το πρώτο μενού (ABCDEFGHIJK). Για να μεταβείτε στο άλλο μενού (LMNOPQRSTUV ή WXYZ1 ), πατήστε /. 4 Στρέψτε το κουμπί του ήχου ή πατήστε S / T για να επιλέξετε το επιθυμητό πρώτο γράμμα και, στη συνέχεια, πατήστε το κουμπί. Για να κάνετε αναζήτηση με αριθμούς, επιλέξτε 1. Για να κάνετε αναζήτηση με σύμβολα, επιλέξτε. 5 Στρέψτε το κουμπί του ήχου για να επιλέξετε ένα όνομα και, στη συνέχεια, πατήστε το κουμπί. 6 Στρέψτε το κουμπί του ήχου για να επιλέξετε έναν αριθμό τηλεφώνου και, στη συνέχεια, πατήστε το κουμπί για να τον καλέσετε. Για να επιστρέψετε στην προηγούμενη ιεραρχία, πατήστε. Αποθήκευση επαφής στη μνήμη Μπορείτε να αποθηκεύσετε έως 6 επαφές. 1 Πατήστε για είσοδο στη λειτουργία Bluetooth. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [CALL HISTORY], [PHONE BOOK] ή [NUMBER DIAL] και, στη συνέχεια, πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να επιλέξετε μια επαφή ή καταχωρήστε έναν αριθμό τηλεφώνου. Εάν επιλεγεί μια επαφή, πατήστε το κουμπί του ήχου για να εμφανίσετε τον αριθμό τηλεφώνου. 4 Πατήστε και κρατήστε ένα από τα κουμπιά αριθμών (1 έως 6). Όταν η επαφή αποθηκευτεί, εμφανίζεται στην οθόνη η ένδειξη STORED (Αποθηκεύτηκε). Για να διαγράψετε μια επαφή από τη μνήμη προεπιλεγμένων σταθμών, επιλέξτε [NUMBER DIAL] στο βήμα 2 και αποθηκέψτε έναν κενό αριθμό. Πραγματοποίηση κλήσης από τη μνήμη 1 Πατήστε για είσοδο στη λειτουργία Bluetooth. 2 Πατήστε ένα από τα κουμπιά αριθμών (1 έως 6). 3 Πατήστε το κουμπί του ήχου για να πραγματοποιήσετε κλήση. Εάν δεν υπάρχουν αποθηκευμένες επαφές, θα εμφανιστεί η ένδειξη NO MEMORY (Δεν υπάρχει μνήμη). Διαγραφή μιας επαφής Δεν ισχύει για κινητά τηλέφωνα που υποστηρίζουν PBAP. 1 Πατήστε για είσοδο στη λειτουργία Bluetooth. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [CALL HISTORY] ή [PHONE BOOK] και, στη συνέχεια, πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να επιλέξετε μια επαφή. Εάν επιλεγεί μια επαφή, πατήστε το κουμπί του ήχου για να εμφανίσετε τον αριθμό τηλεφώνου. 4 Πατήστε και κρατήστε πατημένο το κουμπί του ήχου μέχρι να εισέλθετε στη λειτουργία διαγραφής. 5 Στρέψτε το κουμπί του ήχου για να επιλέξετε [DELETE ONE] ή [DELETE ALL], και στη συνέχεια πατήστε το κουμπί. DELETE ONE: Το όνομα ή ο αριθμός τηλεφώνου που έχετε επιλέξει στο βήμα 3 διαγράφεται. DELETE ALL: Όλα τα ονόματα ή οι αριθμοί τηλεφώνων από το μενού που έχετε επιλέξει στο βήμα 2 διαγράφονται. 6 Στρέψτε το κουμπί του ήχου για να επιλέξετε [YES] ή [NO] και, στη συνέχεια, πατήστε το κουμπί. Ρυθμίσεις λειτουργίας Bluetooth 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [BT MODE], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. 4 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Προεπιλογή: XX PHONE SELECT AUDIO SELECT Επιλέγει το τηλέφωνο ή τη συσκευή ήχου που θέλετε να συνδέσετε ή να αποσυνδέσετε. DEVICE DELETE 1 Στρέψτε το κουμπί του ήχου για να επιλέξετε μια συσκευή για να τη διαγράψετε και, στη συνέχεια, πατήστε το κουμπί. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [YES] ή [NO] και, στη συνέχεια, πατήστε το κουμπί. EΛΛHNIKA 11 JS_KWD_KMM_BT34_EN_02_GR.indd 11 27/11/ :27:53 PM

12 BLUETOOTH DVC PRIORITY Επιλέγει μια συσκευή προς σύνδεση ως συσκευή προτεραιότητας. Το εμφανίζεται μπροστά από το όνομα συσκευής που έχει ρυθμιστεί ως προτεραιότητα. TRANSFER PB* Θα εμφανιστεί η ένδειξη DL PB και θα γίνει μη αυτόματη μεταβίβαση του τηλεφωνικού καταλόγου του συνδεδεμένου τηλεφώνου σε αυτό το δέκτη. * Μπορεί να επιλεχθεί μόνο όταν το συνδεδεμένο τηλέφωνο υποστηρίζει OPP. PIN CODE EDIT (0000) RECONNECT AUTO PAIRING BT HF/AUDIO INITIALIZE 12 Αλλάζει τον κωδικό PIN (έως 6 ψηφία). 1 Στρέψτε το κουμπί του ήχου για να επιλέξετε έναν αριθμό. 2 Πατήστε S / T για να μετακινηθείτε στη θέση καταχώρησης. Επαναλάβετε τα βήματα 1 και 2 μέχρι να ολοκληρωθεί η εισαγωγή του κωδικού PIN. 3 Πατήστε το κουμπί του ήχου για να επιβεβαιώσετε. ON: Ο δέκτης επανασυνδέεται αυτόματα όταν η συσκευή Bluetooth βρεθεί εντός της εμβέλειας. ; OFF: Ακύρωση. ON: Η συσκευή κάνει αυτόματη σύζευξη με υποστηριζόμενες συσκευές Bluetooth (iphone/ ipod touch), όταν αυτές συνδέονται μέσω της υποδοχής εισόδου USB. Ανάλογα με την έκδοση του ios του συνδεδεμένου iphone/ipod touch, αυτή η λειτουργία μπορεί να μην είναι διαθέσιμη. ; OFF: Ακύρωση. FRONT: Κατευθύνει την έξοδο ήχου στα μπροστινά αριστερά και δεξιά ηχεία. ; ALL: Κατευθύνει την έξοδο ήχου σε όλα τα ηχεία. YES: Κάνει ενημέρωση όλων των ρυθμίσεων Bluetooth (συμπεριλαμβανομένων των αποθηκευμένων συζεύξεων, του τηλεφωνικού καταλόγου κ.λπ.). ; NO: Ακύρωση. Συσκευή αναπαραγωγής ήχου Bluetooth Οι λειτουργίες και οι ενδείξεις στην οθόνη μπορεί να διαφέρουν ανάλογα με τη διαθεσιμότητα στη συνδεδεμένη συσκευή. Για να Κάντε αυτό Αναπαραγωγή 1 Πατήστε B SRC για να επιλέξετε BT AUDIO. 2 Λειτουργήστε τη συσκευή αναπαραγωγής Bluetooth και ξεκινήστε την αναπαραγωγή. Παύση ή συνέχιση Πατήστε 6 IW. αναπαραγωγής Επιλέξτε ομάδα ή Πατήστε /. φάκελο Παράλειψη προς τα Πατήστε S / T. πίσω/προς τα εμπρός Επιστροφή/γρήγορη προώθηση Πατήστε και κρατήστε πατημένο το S / T. Επαναλαμβανόμενη αναπαραγωγή Τυχαία αναπαραγωγή Πατήστε επανειλημμένα το 4 για να κάνετε μια επιλογή. ALL REPEAT, FILE REPEAT, REPEAT OFF Πατήστε επανειλημμένα το 3 για να κάνετε μια επιλογή. FOLDER RANDOM, RANDOM OFF Πατήστε και κρατήστε πατημένο το 3 για να επιλέξετε ALL RANDOM. ΡΥΘΜΙΣΕΙΣ ΟΘΟΝΗΣ 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [DISPLAY], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. 4 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Προεπιλογή: XX COLOR SELECT* DIMMER BRIGHTNESS VARIABLE SCAN/ COLOR 01 COLOR 24/ USER: Επιλέγει το επιθυμητό χρώμα φωτισμού των κουμπιών. Μπορείτε να δημιουργήσετε το δικό σας χρώμα (όταν έχει επιλεγεί [COLOR 01] [COLOR 24] ή [USER]). Το χρώμα που δημιουργήσατε μπορεί να επιλεγεί όταν επιλέγετε [USER]. 1 Πατήστε και κρατήστε πατημένο το κουμπί του ήχου για να εισαγάγετε την αναλυτική ρύθμιση χρώματος. 2 Πατήστε S / T για να επιλέξετε το χρώμα (R/ G/ B) που θα ρυθμίσετε. 3 Στρέψτε το κουμπί του ήχου για να ρυθμίσετε το επίπεδο (0 9), και στη συνέχεια πατήστε το κουμπί. ON: Μειώνει το φωτισμό της οθόνης (και το φωτισμό των κουμπιών*). ; OFF: Φωτισμός σύμφωνα με τις ρυθμίσεις [BRIGHTNESS]. LVL 0 LVL 31: Επιλέγει το προτιμώμενο επίπεδο φωτεινότητας για το φωτισμό της οθόνης (και το φωτισμό των κουμπιών*). TEXT SCROLL AUTO/ ONCE: Επιλέγει εάν θα γίνει αυτόματη κύλιση πληροφοριών στην οθόνη ή αν θα γίνει κύλιση μία φορά. ; OFF: Ακύρωση. * Για KMM-302BT. JS_KWD_KMM_BT34_EN_01_GR.indd 12 22/11/2013 3:51:53 PM

13 ΡΥΘΜΙΣΕΙΣ ΗΧΟΥ Κατά την ακρόαση οποιασδήποτε πηγής... 1 Πατήστε το κουμπί του ήχου για να εισαγάγετε [FUNCTION]. 2 Στρέψτε το κουμπί του ήχου για να επιλέξετε [AUDIO CONTROL], και στη συνέχεια πατήστε το κουμπί. 3 Στρέψτε το κουμπί του ήχου για να κάνετε μία επιλογή (δείτε τον παρακάτω πίνακα), και στη συνέχεια πατήστε το κουμπί. Επαναλάβετε το βήμα 3 μέχρι να επιλεχθεί ή να ενεργοποιηθεί το στοιχείο που θέλετε. 4 Πατήστε και κρατήστε πατημένο για να εξέλθετε. Για να επιστρέψετε στην προηγούμενη ιεραρχία ή στο προηγούμενο στοιχείο ρύθμισης, πατήστε. Προεπιλογή: XX SUB-W LEVEL 15 έως +15 (0) Ρυθμίζει το επίπεδο της ισχύος εξόδου του υπογούφερ. BASS LEVEL 8 έως +8 (+6) Ρυθμίζει το επίπεδο που θα απομνημονευτεί για κάθε πηγή. (Πριν MID LEVEL 8 έως +8 (+5) κάνετε κάποια ρύθμιση, επιλέξτε την πηγή που θέλετε να ρυθμίσετε). TRE LEVEL 8 έως +8 (0) EQ PRO BASS ADJUST BASS CTR FRQ 60/ 80/ 100/ 200: Επιλέξτε την κεντρική συχνότητα. BASS LEVEL 8 έως +8 (+6): Ρυθμίζει την ένταση. BASS Q FACTOR 1.00/ : Ρυθμίζει τον παράγοντα ποιότητας. BASS EXTEND ON: Ενεργοποιεί τα ενισχυμένα μπάσα. ; OFF: Ακύρωση. MID ADJUST MID CTR FRQ 0.5/ 1.0/ 1.5/2.5K: Επιλέξτε την κεντρική συχνότητα. MID LEVEL 8 έως +8 (+5): Ρυθμίζει την ένταση. MID Q FACTOR 0.75/ 1.00/ 1.25: Ρυθμίζει τον παράγοντα ποιότητας. TRE ADJUST TRE CTR FRQ / 15.0/ 17.5K: Επιλέξτε την κεντρική συχνότητα. TRE LEVEL 8 έως +8 (0): Ρυθμίζει την ένταση. PRESET EQ DRIVE EQ/ TOP40/ POWERFUL/ ROCK/ POPS/ EASY/ JAZZ/ NATURAL/ USER: Επιλέγει έναν προεπιλεγμένο εξισωτή κατάλληλο για το συγκεκριμένο είδος μουσικής. (Επιλέξτε [USER] για να χρησιμοποιήσετε τις προσωπικές σας ρυθμίσεις για μπάσα, μεσαία και πρίμα). Το [DRIVE EQ] είναι ένας προεπιλεγμένος ισοσταθμιστής που μειώνει το θόρυβο από το δρόμο. BASS BOOST LV1/ LV2/ LV3: Επιλέγει το επιθυμητό επίπεδο ενίσχυσης μπάσων. ; OFF: Ακύρωση. LOUDNESS LV1/ LV2: Επιλέγει την επιθυμητή ενίσχυση για τις χαμηλές και υψηλές συχνότητες για να κατανεμηθεί καλά ο ήχος σε χαμηλή ένταση ήχου. ; OFF: Ακύρωση. SUBWOOFER SET ON: Ενεργοποιεί την έξοδο υπογούφερ. ; OFF: Ακύρωση. LPF SUBWOOFER THROUGH: Όλα τα σήματα στέλνονται στο υπογούφερ. ; 85HZ/ 120HZ/ 160HZ: Τα ηχητικά σήματα με συχνότητες χαμηλότερες από 85 Hz/ 120 Hz/ 160 Hz στέλνονται στο υπογούφερ. SUB-W PHASE REVERSE (180 )/ NORMAL (0 ): Επιλέγει τη φάση της ισχύος εξόδου του υπογούφερ που θα ευθυγραμμιστεί με την ισχύ εξόδου του ηχείου για βέλτιστη απόδοση. (Επιλέξιμο μόνο εάν έχει επιλεγεί άλλη ρύθμιση εκτός από [THROUGH] για [LPF SUBWOOFER]). FADER R15 έως F15 (0): Ρυθμίζει την ισχύ εξόδου των μπροστινών και πίσω ηχείων. BALANCE L15 έως R15 (0): Ρυθμίζει την ισχύ εξόδου των δεξιών και αριστερών ηχείων. VOLUME OFFSET (Προεπιλογή: 0) SOUND RECNSTR (Ανακατασκευή ήχου) 8 έως +8 (για AUX) ; 8 έως 0 (για άλλες πηγές): Προεπιλογή επιπέδου ρύθμισης έντασης ήχου για κάθε πηγή. (Πριν από τη ρύθμιση, επιλέξτε την πηγή που θέλετε να ρυθμίσετε). ON: Δημιουργεί ρεαλιστικό ήχο αντισταθμίζοντας τα στοιχεία υψηλής συχνότητας και επαναφέροντας το χρόνο ανόδου της κυματομορφής τα οποία χάνονται κατά τη συμπίεση δεδομένων ήχου. ; OFF: Ακύρωση. [SUB-W LEVEL]/ [SUBWOOFER SET]/ [LPF SUBWOOFER]/ [SUB-W PHASE] είναι επιλέξιμο μόνο όταν το [SWITCH PREOUT] έχει τεθεί σε [SUB-W]. ( 4) [SUB-W LEVEL]/ [LPF SUBWOOFER]/ [SUB-W PHASE] είναι επιλέξιμο μόνο όταν το [SUBWOOFER SET] έχει τεθεί σε [ON]. EΛΛHNIKA 13 JS_KWD_KMM_BT34_EN_01_GR.indd 13 22/11/2013 3:51:53 PM

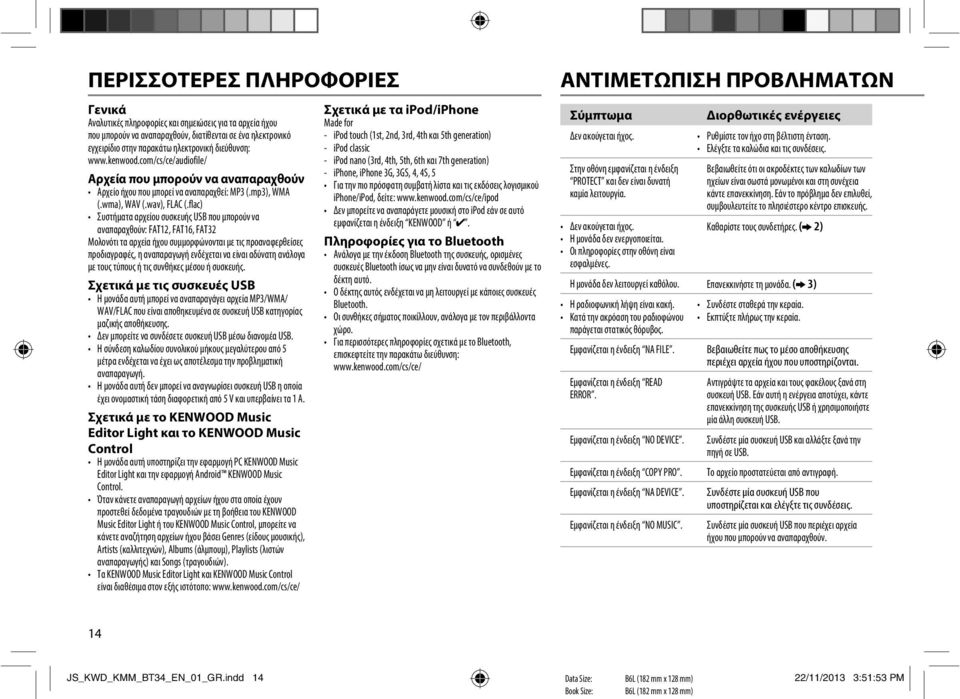

14 ΠΕΡΙΣΣΟΤΕΡΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Γενικά Αναλυτικές πληροφορίες και σημειώσεις για τα αρχεία ήχου που μπορούν να αναπαραχθούν, διατίθενται σε ένα ηλεκτρονικό εγχειρίδιο στην παρακάτω ηλεκτρονική διεύθυνση: Αρχεία που μπορούν να αναπαραχθούν Αρχείο ήχου που μπορεί να αναπαραχθεί: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac) Συστήματα αρχείου συσκευής USB που μπορούν να αναπαραχθούν: FAT12, FAT16, FAT32 Μολονότι τα αρχεία ήχου συμμορφώνονται με τις προαναφερθείσες προδιαγραφές, η αναπαραγωγή ενδέχεται να είναι αδύνατη ανάλογα με τους τύπους ή τις συνθήκες μέσου ή συσκευής. Σχετικά με τις συσκευές USB Η μονάδα αυτή μπορεί να αναπαραγάγει αρχεία MP3/WMA/ WAV/FLAC που είναι αποθηκευμένα σε συσκευή USB κατηγορίας μαζικής αποθήκευσης. Δεν μπορείτε να συνδέσετε συσκευή USB μέσω διανομέα USB. Η σύνδεση καλωδίου συνολικού μήκους μεγαλύτερου από 5 μέτρα ενδέχεται να έχει ως αποτέλεσμα την προβληματική αναπαραγωγή. Η μονάδα αυτή δεν μπορεί να αναγνωρίσει συσκευή USB η οποία έχει ονομαστική τάση διαφορετική από 5 V και υπερβαίνει τα 1 A. Σχετικά με το KENWOOD Music Editor Light και το KENWOOD Music Control Η μονάδα αυτή υποστηρίζει την εφαρμογή PC KENWOOD Music Editor Light και την εφαρμογή Android KENWOOD Music Control. Όταν κάνετε αναπαραγωγή αρχείων ήχου στα οποία έχουν προστεθεί δεδομένα τραγουδιών με τη βοήθεια του KENWOOD Music Editor Light ή του KENWOOD Music Control, μπορείτε να κάνετε αναζήτηση αρχείων ήχου βάσει Genres (είδους μουσικής), Artists (καλλιτεχνών), Albums (άλμπουμ), Playlists (λιστών αναπαραγωγής) και Songs (τραγουδιών). Τα KENWOOD Music Editor Light και KENWOOD Music Control είναι διαθέσιμα στον εξής ιστότοπο: Σχετικά με τα ipod/iphone Made for - ipod touch (1st, 2nd, 3rd, 4th και 5th generation) - ipod classic - ipod nano (3rd, 4th, 5th, 6th και 7th generation) - iphone, iphone 3G, 3GS, 4, 4S, 5 Για την πιο πρόσφατη συμβατή λίστα και τις εκδόσεις λογισμικού iphone/ipod, δείτε: Δεν μπορείτε να αναπαράγετε μουσική στο ipod εάν σε αυτό εμφανίζεται η ένδειξη KENWOOD ή. Πληροφορίες για το Bluetooth Ανάλογα με την έκδοση Bluetooth της συσκευής, ορισμένες συσκευές Bluetooth ίσως να μην είναι δυνατό να συνδεθούν με το δέκτη αυτό. Ο δέκτης αυτός ενδέχεται να μη λειτουργεί με κάποιες συσκευές Bluetooth. Οι συνθήκες σήματος ποικίλλουν, ανάλογα με τον περιβάλλοντα χώρο. Για περισσότερες πληροφορίες σχετικά με το Bluetooth, επισκεφτείτε την παρακάτω διεύθυνση: ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Σύμπτωμα Διορθωτικές ενέργειες Δεν ακούγεται ήχος. Ρυθμίστε τον ήχο στη βέλτιστη ένταση. Ελέγξτε τα καλώδια και τις συνδέσεις. Στην οθόνη εμφανίζεται η ένδειξη PROTECT και δεν είναι δυνατή καμία λειτουργία. Δεν ακούγεται ήχος. Η μονάδα δεν ενεργοποιείται. Οι πληροφορίες στην οθόνη είναι εσφαλμένες. Βεβαιωθείτε ότι οι ακροδέκτες των καλωδίων των ηχείων είναι σωστά μονωμένοι και στη συνέχεια κάντε επανεκκίνηση. Εάν το πρόβλημα δεν επιλυθεί, συμβουλευτείτε το πλησιέστερο κέντρο επισκευής. Καθαρίστε τους συνδετήρες. ( 2) Η μονάδα δεν λειτουργεί καθόλου. Επανεκκινήστε τη μονάδα. ( 3) Η ραδιοφωνική λήψη είναι κακή. Κατά την ακρόαση του ραδιοφώνου παράγεται στατικός θόρυβος. Συνδέστε σταθερά την κεραία. Εκπτύξτε πλήρως την κεραία. Εμφανίζεται η ένδειξη NA FILE. Βεβαιωθείτε πως το μέσο αποθήκευσης περιέχει αρχεία ήχου που υποστηρίζονται. Εμφανίζεται η ένδειξη READ ERROR. Αντιγράψτε τα αρχεία και τους φακέλους ξανά στη συσκευή USB. Εάν αυτή η ενέργεια αποτύχει, κάντε επανεκκίνηση της συσκευής USB ή χρησιμοποιήστε μία άλλη συσκευή USB. Εμφανίζεται η ένδειξη NO DEVICE. Συνδέστε μία συσκευή USB και αλλάξτε ξανά την πηγή σε USB. Εμφανίζεται η ένδειξη COPY PRO. Το αρχείο προστατεύεται από αντιγραφή. Εμφανίζεται η ένδειξη NA DEVICE. Συνδέστε μία συσκευή USB που υποστηρίζεται και ελέγξτε τις συνδέσεις. Εμφανίζεται η ένδειξη NO MUSIC. Συνδέστε μία συσκευή USB που περιέχει αρχεία ήχου που μπορούν να αναπαραχθούν. 14 JS_KWD_KMM_BT34_EN_01_GR.indd 14 22/11/2013 3:51:53 PM

15 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Σύμπτωμα Διορθωτικές ενέργειες Εμφανίζεται η ένδειξη ipod ERROR. Επανασυνδέστε το ipod. / Επανεκκινήστε το ipod. Η ένδειξη READING συνεχίζει να Μη χρησιμοποιείτε υπερβολικά πολλά ιεραρχικά επίπεδα και φακέλους. αναβοσβήνει. Ο χρόνος αναπαραγωγής που πέρασε δεν είναι σωστός. Αυτό οφείλεται στον τρόπο με τον οποίο εγγράφηκαν στο δίσκο. Δεν εμφανίζονται στην οθόνη οι σωστοί χαρακτήρες (π.χ. τίτλος άλμπουμ). Bluetooth Δεν εντοπίστηκε καμία συσκευή Bluetooth. Δεν είναι δυνατή η σύζευξη. Εμφανίζεται η ένδειξη DEVICE FULL. Υπάρχει αντήχηση ή παράσιτα. Η ποιότητα του ήχου τηλεφώνου είναι κακή. Η μέθοδος φωνητικής κλήσης δεν είναι επιτυχής. Εμφανίζεται η ένδειξη N/A VOICE TAG. Η μονάδα αυτή μπορεί να εμφανίσει μόνο κεφαλαία γράμματα, αριθμούς και έναν περιορισμένο αριθμό συμβόλων. Μπορούν επίσης να εμφανιστούν κεφαλαία κυριλλικά γράμματα εάν το [RUSSIAN SET] έχει τεθεί σε [РУССКИЙ BКЛ]. ( 4) Κάντε πάλι αναζήτηση από τη συσκευή Bluetooth. Επανεκκινήστε τη μονάδα. ( 3) Βεβαιωθείτε ότι εισαγάγατε τον ίδιο κωδικό PIN τόσο για τη μονάδα όσο και για τη συσκευή Bluetooth. Διαγράψτε τις πληροφορίες σύζευξης και από το δέκτη και από τη συσκευή Bluetooth και, στη συνέχεια, επαναλάβετε τη διαδικασία σύζευξης. ( 8) Ο αριθμός καταχωρημένων συσκευών έχει φτάσει το ανώτατο όριο. Επαναλάβετε αφού διαγράψετε μια συσκευή που δεν χρειάζεστε. ( 11, DEVICE DELETE) Ρυθμίστε τη θέση του μικρόφωνου. ( 8) Ελέγξτε τη ρύθμιση [ECHO CANCEL]. ( 9) Μειώστε την απόσταση μεταξύ της μονάδας και της συσκευής Bluetooth. Μετακινήστε το αυτοκίνητο σε περιοχή με καλύτερη λήψη σήματος. Χρησιμοποιήστε τη μέθοδο φωνητικής κλήσης σε πιο ήσυχο περιβάλλον. Μειώστε την απόσταση από το μικρόφωνο όταν προφέρετε το όνομα. Χρησιμοποιήστε την ίδια φωνή που χρησιμοποιήθηκε και στην εγγεγραμμένη φωνητική ετικέτα. Σύμπτωμα Διορθωτικές ενέργειες Bluetooth Εμφανίζεται η ένδειξη NOT SUPPORT. Εμφανίζεται η ένδειξη NO ENTRY. Εμφανίζεται η ένδειξη NO PAIR. Εμφανίζεται η ένδειξη ERROR. Εμφανίζεται η ένδειξη NO INFO. Ο ήχος διακόπτεται ή έχει παραλείψεις κατά την αναπαραγωγή από συσκευή αναπαραγωγής ήχου Bluetooth. Δεν είναι δυνατός ο χειρισμός της συνδεδεμένης συσκευής αναπαραγωγής ήχου Bluetooth. Εμφανίζεται η ένδειξη HF ERROR XX. Εμφανίζεται η ένδειξη BT ERROR. Το συνδεδεμένο τηλέφωνο δεν υποστηρίζει τη λειτουργία αναγνώρισης φωνής. Δεν έχει συνδεθεί/εντοπιστεί μέσω Bluetooth καμία καταχωρημένη συσκευή. Επιχειρήστε πάλι το χειρισμό. Εάν εμφανιστεί ξανά η ένδειξη ERROR (Σφάλμα), ελέγξτε αν η συσκευή υποστηρίζει τη λειτουργία που προσπαθήσατε να εκτελέσετε. Η συσκευή Bluetooth δεν μπορεί να λάβει τα στοιχεία επαφής. Μειώστε την απόσταση ανάμεσα στο δέκτη και τη συσκευή αναπαραγωγής ήχου Bluetooth. Απενεργοποιήστε το δέκτη, ενεργοποιήστε τον και προσπαθήστε να συνδεθείτε ξανά. Άλλες συσκευές Bluetooth ίσως προσπαθούν να συνδεθούν στο δέκτη. Ελέγξτε αν η συνδεδεμένη συσκευή αναπαραγωγής ήχου Bluetooth υποστηρίζει το προφίλ Audio/Video Remote Control Profile (AVRCP). (Ανατρέξτε στις οδηγίες της συσκευής αναπαραγωγής ήχου.) Αποσυνδέστε και συνδέστε πάλι τη συσκευή αναπαραγωγής Bluetooth. Επαναφέρετε το δέκτη και επιχειρήστε πάλι τη λειτουργία. Εάν το πρόβλημα δεν επιλυθεί, συμβουλευτείτε το πλησιέστερο κέντρο επισκευής. EΛΛHNIKA 15 JS_KWD_KMM_BT34_EN_02_GR.indd 15 10/12/ :19:52 AM

16 ΕΓΚΑΤΑΣΤΑΣΗ / ΣΥΝΔΕΣΗ Προειδοποίηση Η μονάδα μπορεί να χρησιμοποιηθεί μόνο με τροφοδοσία 12 V DC και αρνητική γείωση. Αποσυνδέστε τον αρνητικό ακροδέκτη της μπαταρίας πριν από τη συνδεσμολογία και την τοποθέτηση. Μην συνδέετε το καλώδιο μπαταρίας (κίτρινο) και το καλώδιο ανάφλεξης (κόκκινο) στο αμάξωμα του αυτοκινήτου ή το καλώδιο γείωσης (μαύρο) για την αποφυγή βραχυκυκλώματος. Μονώστε τα μη συνδεδεμένα καλώδια με μονωτική ταινία για την αποφυγή βραχυκυκλώματος. Βεβαιωθείτε πως γειώσατε ξανά τη μονάδα στο αμάξωμα μετά την εγκατάσταση. Προσοχή Για λόγους ασφαλείας, αναθέστε την συνδεσμολογία και την τοποθέτηση σε επαγγελματίες. Συμβουλευτείτε τον πωλητή του ηχοσυστήματος. Τοποθετήστε τη μονάδα στην κονσόλα του οχήματός σας. Μην ακουμπάτε τα μεταλλικά μέρη αυτής της μονάδας κατά τη διάρκεια και αμέσως μετά τη χρήση αυτής της μονάδας. Τα μεταλλικά μέρη όπως η ψήκτρα και το περίβλημα ζεσταίνονται. Μη συνδέετε τα καλώδια [ του ηχείου στο σασί του αυτοκινήτου ή στο καλώδιο γείωσης (μαύρο), ούτε να τα συνδέετε παράλληλα. Τοποθετήστε τη συσκευή υπό γωνία μικρότερη των 30º. Εάν η καλωδίωση του οχήματός σας δεν διαθέτει ακροδέκτη ανάφλεξης, συνδέστε το καλώδιο ανάφλεξης (κόκκινο) στον ακροδέκτη στην ασφαλειοθήκη του οχήματος, η οποία παρέχει ρεύμα 12 V DC και ενεργοποιείται και απενεργοποιείται με το κλειδί ανάφλεξης. Μετά την τοποθέτηση της μονάδας, ελέγξτε εάν λειτουργούν σωστά οι λάμπες φρένων, τα φλας, οι υαλοκαθαριστήρες κ.λπ. στο αυτοκίνητο. Εάν καεί η ασφάλεια, βεβαιωθείτε πρώτα πως δεν ακουμπάνε τα καλώδια στο αμάξωμα και στη συνέχεια αντικαταστήστε την παλιά ασφάλεια με μία της ίδιας κατηγορίας. Βασική διαδικασία 1 Αφαιρέστε το κλειδί από το διακόπτη ανάφλεξης και αποσυνδέστε τον ακροδέκτη [ της μπαταρίας του αυτοκινήτου. 2 Συνδέστε σωστά τα καλώδια. 3 Δείτε την ενότητα Συνδεσμολογία. ( 17, 18) Εγκατάσταση της μονάδας στο αυτοκίνητο. Δείτε την ενότητα Εγκατάσταση της μονάδας (στερέωση εντός του ταμπλό). 4 Συνδέστε τον ακροδέκτη [ της μπαταρίας. 5 Επανεκκινήστε τη μονάδα. ( 3) Εγκατάσταση της μονάδας (στερέωση εντός του ταμπλό) Άγκιστρο στην επάνω πλευρά Πριν την τοποθέτηση, προσανατολίστε τη διακοσμητική πρόσοψη όπως απεικονίζεται. Πώς να αφαιρέσετε τη μονάδα 1 Αποσπάστε την πρόσοψη. 2 Προσαρμόστε τον πείρο εμπλοκής των κλειδιών εξαγωγής στις οπές και στις δύο πλευρές της πλάκας αντιστάθμισης και τραβήξτε την έξω. 3 Εισάγετε τα κλειδιά εξαγωγής βαθιά στις σχισμές σε κάθε πλευρά και στη συνέχεια ακολουθήστε τα βέλη όπως φαίνεται στην εικόνα δεξιά. Κάντε τις απαιτούμενες συνδέσεις. ( 17, 18) Ταμπλό του αυτοκινήτου Λυγίστε τα κατάλληλα πέλματα για να κρατήσετε το έλασμα στερέωσης σταθερά στη θέση του. 16 JS_KWD_KMM_BT34_EN_01_GR.indd 16 22/11/2013 3:51:53 PM

17 Συνδεσμολογία (για KMM-BT34 / KMM-302BT ) Ασφάλεια (10 Α) Ισχύς εξόδου πίσω/υπογούφερ Συνδέστε του συνδετήρες ISO σε ορισμένα αυτοκίνητα VW/Audi ή Opel (Vauxhall) Ενδέχεται να χρειαστεί να τροποποιήσετε τη συνδεσμολογία της παρεχόμενης καλωδίωσης όπως απεικονίζεται παρακάτω. A7 (Κόκκινο) Όχημα Υποδοχή εισόδου μικροφώνου ( 8) Καλώδιο ανάφλεξης (Κόκκινο) Μονάδα Κίτρινο (καλώδιο μπαταρίας) Κόκκινο (καλώδιο ανάφλεξης) Ανοικτό μπλε/κίτρινο Ακροδέκτης κεραίας (Καλώδιο τηλεχειριστηρίου στο τιμόνι) Εάν δεν έχουν γίνει συνδέσεις, μην αφήνετε το καλώδιο να εξέχει από το πέλμα. STEERING WHEEL REMOTE INPUT REMOTE CONT Στον αντάπτορα του τηλεχειριστηρίου στο τιμόνι Α4 (Κίτρινο) Εργοστασιακή συνδεσμολογία Καλώδιο μπαταρίας (Κίτρινο) Ακροδέκτης Χρώμα και λειτουργία A4 Κίτρινο : Μπαταρία A5 Μπλε/λευκό : Έλεγχος ισχύος A7 Κόκκινο : Ανάφλεξη (ACC) A8 Μαύρο : Συνδέσεις γείωσης B1 Μοβ ] B2 Μοβ/μαύρο [ : Πίσω ηχείο (δεξιά) B3 Γκρι ] B4 Γκρι/μαύρο [ : Μπροστινό ηχείο (δεξιά) B5 Λευκό ] B6 Λευκό/μαύρο [ : Μπροστινό ηχείο (αριστερά) B7 Πράσινο ] B8 Πράσινο/μαύρο [ : Πίσω ηχείο (αριστερά) Κόκκινο (Α7) Κίτρινο (Α4) Συνδετήρες ISO Μπλε/λευκό (Καλώδιο ελέγχου ισχύος/ Καλώδιο ελέγχου κεραίας) Καφέ (Καλώδιο ελέγχου σίγασης) ANT CONT P. CONT MUTE Στον ακροδέκτη ελέγχου ισχύος όταν χρησιμοποιείται ο προαιρετικός ενισχυτής ισχύος ή στον ακροδέκτη ελέγχου κεραίας στο αυτοκίνητο. Για τη σύνδεση του συστήματος πλοήγησης Kenwood, συμβουλευτείτε το εγχειρίδιο πλοήγησης. EΛΛHNIKA 17 JS_KWD_KMM_BT34_EN_01_GR.indd 17 21/11/2013 5:53:45 PM

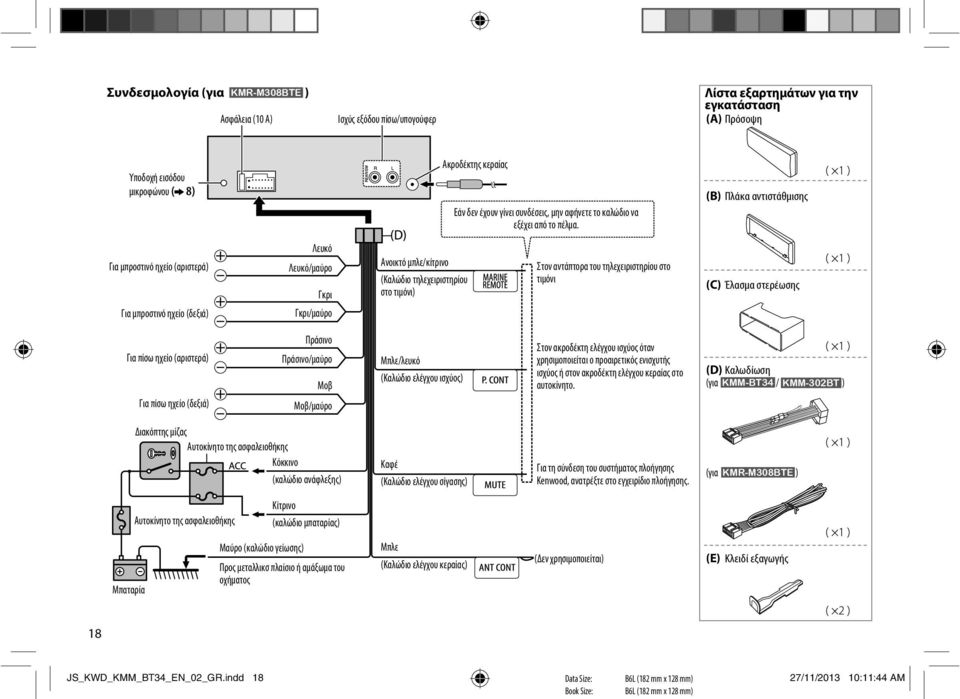

18 Συνδεσμολογία (για KMR-M308BTE ) Ασφάλεια (10 Α) Ισχύς εξόδου πίσω/υπογούφερ Λίστα εξαρτημάτων για την εγκατάσταση (A) Πρόσοψη Υποδοχή εισόδου μικροφώνου ( 8) Ακροδέκτης κεραίας Εάν δεν έχουν γίνει συνδέσεις, μην αφήνετε το καλώδιο να εξέχει από το πέλμα. (B) Πλάκα αντιστάθμισης Για μπροστινό ηχείο (αριστερά) Για μπροστινό ηχείο (δεξιά) Λευκό Λευκό/μαύρο Γκρι Γκρι/μαύρο Ανοικτό μπλε/κίτρινο (Καλώδιο τηλεχειριστηρίου στο τιμόνι) Στον αντάπτορα του τηλεχειριστηρίου στο τιμόνι (C) Έλασμα στερέωσης Για πίσω ηχείο (αριστερά) Για πίσω ηχείο (δεξιά) Πράσινο Πράσινο/μαύρο Μοβ Μοβ/μαύρο Μπλε/λευκό (Καλώδιο ελέγχου ισχύος) Στον ακροδέκτη ελέγχου ισχύος όταν χρησιμοποιείται ο προαιρετικός ενισχυτής ισχύος ή στον ακροδέκτη ελέγχου κεραίας στο αυτοκίνητο. (D) Καλωδίωση (για KMM-BT34 / KMM-302BT ) Διακόπτης μίζας Αυτοκίνητο της ασφαλειοθήκης Κόκκινο (καλώδιο ανάφλεξης) Καφέ (Καλώδιο ελέγχου σίγασης) Για τη σύνδεση του συστήματος πλοήγησης Kenwood, ανατρέξτε στο εγχειρίδιο πλοήγησης. (για KMR-M308BTE ) Αυτοκίνητο της ασφαλειοθήκης Κίτρινο (καλώδιο μπαταρίας) Μπαταρία Μαύρο (καλώδιο γείωσης) Πρoς μεταλλικσ πλαίσιo ή αμάξωμα τoυ oχήματoς Μπλε (Καλώδιο ελέγχου κεραίας) (Δεν χρησιμοποιείται) (E) Κλειδί εξαγωγής 18 JS_KWD_KMM_BT34_EN_02_GR.indd 18 27/11/ :11:44 AM

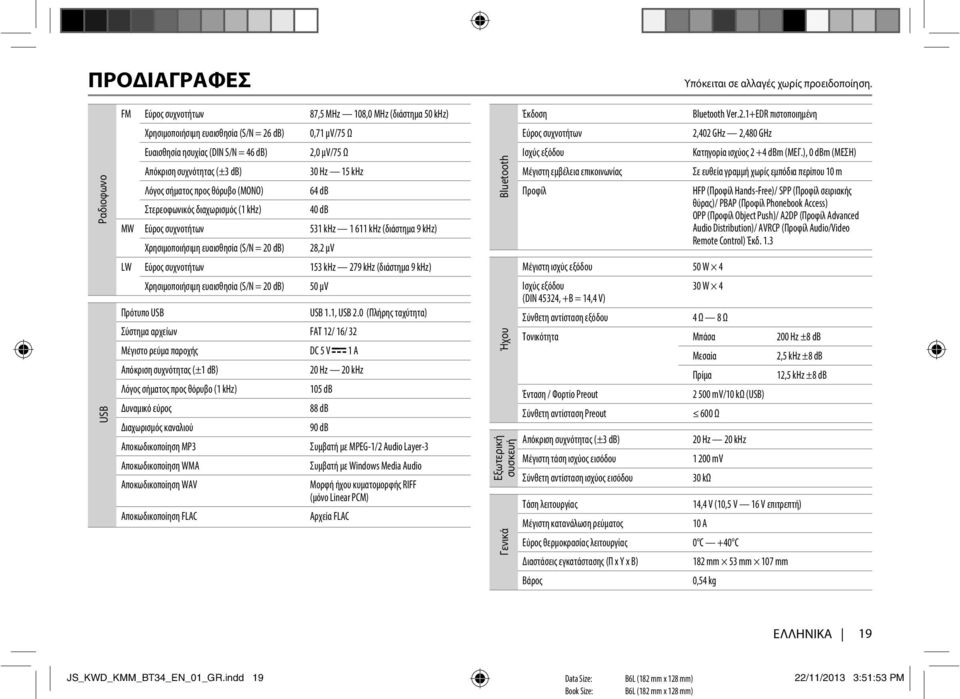

19 ΠΡΟΔΙΑΓΡΑΦΕΣ Υπόκειται σε αλλαγές χωρίς προειδοποίηση. Ραδιοφωνο USB FM Εύρος συχνοτήτων 87,5 MHz 108,0 MHz (διάστημα 50 khz) Χρησιμοποιήσιμη ευαισθησία (S/N = 26 db) 0,71 μv/75 Ω Ευαισθησία ησυχίας (DIN S/N = 46 db) 2,0 μv/75 Ω Απόκριση συχνότητας (±3 db) 30 Hz 15 khz Λόγος σήματος προς θόρυβο (ΜΟΝΟ) 64 db Στερεοφωνικός διαχωρισμός (1 khz) 40 db MW Εύρος συχνοτήτων 531 khz khz (διάστημα 9 khz) Χρησιμοποιήσιμη ευαισθησία (S/N = 20 db) 28,2 μv LW Εύρος συχνοτήτων 153 khz 279 khz (διάστημα 9 khz) Χρησιμοποιήσιμη ευαισθησία (S/N = 20 db) 50 μv Πρότυπο USB USB 1.1, USB 2.0 (Πλήρης ταχύτητα) Σύστημα αρχείων FAT 12/ 16/ 32 Μέγιστο ρεύμα παροχής DC 5 V 1 A Απόκριση συχνότητας (±1 db) 20 Hz 20 khz Λόγος σήματος προς θόρυβο (1 khz) 105 db Δυναμικό εύρος 88 db Διαχωρισμός καναλιού 90 db Αποκωδικοποίηση MP3 Συμβατή με MPEG-1/2 Audio Layer-3 Αποκωδικοποίηση WMA Συμβατή με Windows Media Audio Αποκωδικοποίηση WAV Μορφή ήχου κυματομορφής RIFF (μόνο Linear PCM) Αποκωδικοποίηση FLAC Αρχεία FLAC Bluetooth Ήχου Εξωτερική συσκευή Γενικά Έκδοση Εύρος συχνοτήτων Ισχύς εξόδου Μέγιστη εμβέλεια επικοινωνίας Προφίλ Bluetooth Ver.2.1+EDR πιστοποιημένη 2,402 GHz 2,480 GHz Κατηγορία ισχύος 2 +4 dbm (ΜΕΓ.), 0 dbm (ΜΕΣΗ) Σε ευθεία γραμμή χωρίς εμπόδια περίπου 10 m HFP (Προφίλ Hands-Free)/ SPP (Προφίλ σειριακής θύρας)/ PBAP (Προφίλ Phonebook Access) OPP (Προφίλ Object Push)/ A2DP (Προφίλ Advanced Audio Distribution)/ AVRCP (Προφίλ Audio/Video Remote Control) Έκδ. 1.3 Μέγιστη ισχύς εξόδου 50 W 4 Ισχύς εξόδου 30 W 4 (DIN 45324, +B = 14,4 V) Σύνθετη αντίσταση εξόδου 4 Ω 8 Ω Τονικότητα Μπάσα 200 Hz ±8 db Μεσαία 2,5 khz ±8 db Πρίμα 12,5 khz ±8 db Ένταση / Φορτίο Preout mv/10 kω (USB) Σύνθετη αντίσταση Preout 600 Ω Απόκριση συχνότητας (±3 db) Μέγιστη τάση ισχύος εισόδου Σύνθετη αντίσταση ισχύος εισόδου Τάση λειτουργίας Μέγιστη κατανάλωση ρεύματος Εύρος θερμοκρασίας λειτουργίας Διαστάσεις εγκατάστασης (Π x Y x B) Βάρος 20 Hz 20 khz mv 30 kω 14,4 V (10,5 V 16 V επιτρεπτή) 10 A 0 C +40 C 182 mm 53 mm 107 mm 0,54 kg EΛΛHNIKA 19 JS_KWD_KMM_BT34_EN_01_GR.indd 19 22/11/2013 3:51:53 PM

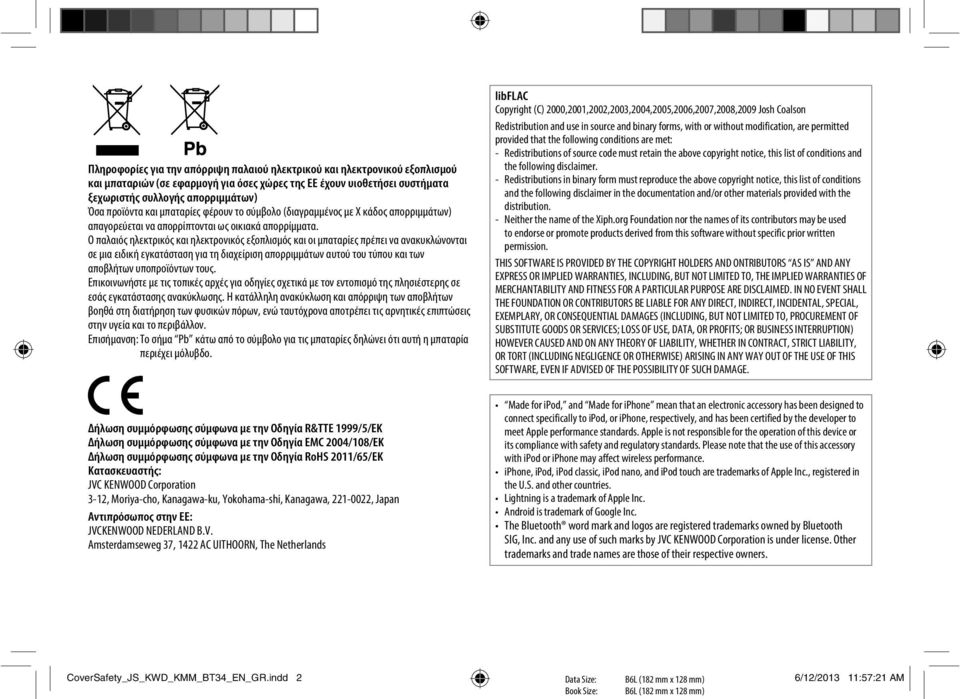

20 Πληροφορίες για την απόρριψη παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού και μπαταριών (σε εφαρμογή για όσες χώρες της ΕΕ έχουν υιοθετήσει συστήματα ξεχωριστής συλλογής απορριμμάτων) Όσα προϊόντα και μπαταρίες φέρουν το σύμβολο (διαγραμμένος με Χ κάδος απορριμμάτων) απαγορεύεται να απορρίπτονται ως οικιακά απορρίμματα. Ο παλαιός ηλεκτρικός και ηλεκτρονικός εξοπλισμός και οι μπαταρίες πρέπει να ανακυκλώνονται σε μια ειδική εγκατάσταση για τη διαχείριση απορριμμάτων αυτού του τύπου και των αποβλήτων υποπροϊόντων τους. Επικοινωνήστε με τις τοπικές αρχές για οδηγίες σχετικά με τον εντοπισμό της πλησιέστερης σε εσάς εγκατάστασης ανακύκλωσης. Η κατάλληλη ανακύκλωση και απόρριψη των αποβλήτων βοηθά στη διατήρηση των φυσικών πόρων, ενώ ταυτόχρονα αποτρέπει τις αρνητικές επιπτώσεις στην υγεία και το περιβάλλον. Επισήμανση: Το σήμα Pb κάτω από το σύμβολο για τις μπαταρίες δηλώνει ότι αυτή η μπαταρία περιέχει μόλυβδο. libflac Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007,2008,2009 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: - Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. - Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. - Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND ONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Δήλωση συμμόρφωσης σύμφωνα με την Οδηγία R&TTE 1999/5/ΕΚ Δήλωση συμμόρφωσης σύμφωνα με την Οδηγία EMC 2004/108/ΕΚ Δήλωση συμμόρφωσης σύμφωνα με την Οδηγία RoHS 2011/65/ΕΚ Κατασκευαστής: JVC KENWOOD Corporation 3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, , Japan Αντιπρόσωπος στην ΕΕ: JVCKENWOOD NEDERLAND B.V. Amsterdamseweg 37, 1422 AC UITHOORN, The Netherlands Made for ipod, and Made for iphone mean that an electronic accessory has been designed to connect specifically to ipod, or iphone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with ipod or iphone may affect wireless performance. iphone, ipod, ipod classic, ipod nano, and ipod touch are trademarks of Apple Inc., registered in the U.S. and other countries. Lightning is a trademark of Apple Inc. Android is trademark of Google Inc. The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by JVC KENWOOD Corporation is under license. Other trademarks and trade names are those of their respective owners. CoverSafety_JS_KWD_KMM_BT34_EN_GR.indd 2 6/12/ :57:21 AM
