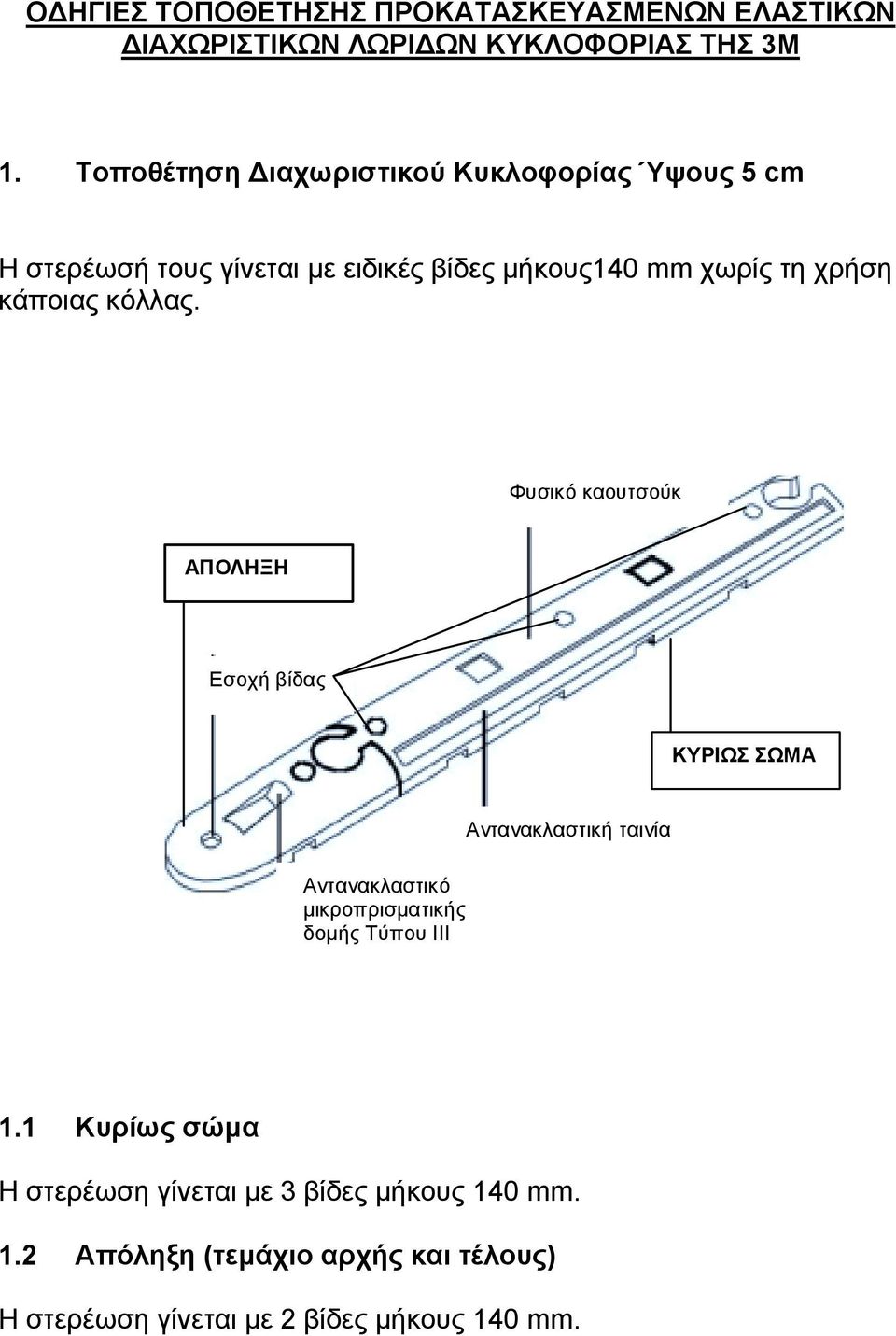

1 Ο ΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΕΛΑΣΤΙΚΩΝ ΙΑΧΩΡΙΣΤΙΚΩΝ ΛΩΡΙ ΩΝ ΚΥΚΛΟΦΟΡΙΑΣ ΤΗΣ 3Μ 1. Τοποθέτηση ιαχωριστικού Κυκλοφορίας Ύψους 5 cm Η στερέωσή τους γίνεται µε ειδικές βίδες µήκους140 mm χωρίς τη χρήση κάποιας κόλλας. Φυσικό καουτσούκ ΑΠΟΛΗΞΗ Εσοχή βίδας ΚΥΡΙΩΣ ΣΩΜΑ Αντανακλαστικό µικροπρισµατικής δοµής Τύπου ΙΙΙ Αντανακλαστική ταινία 1.1 Κυρίως σώµα Η στερέωση γίνεται µε 3 βίδες µήκους 140 mm. 1.2 Απόληξη (τεµάχιο αρχής και τέλους) Η στερέωση γίνεται µε 2 βίδες µήκους 140 mm.

2 1.3 Βίδες στερέωσης Οι βίδες έχουν τα ακόλουθα χαρακτηριστικά: 1. ιάµετρος βίδας : 10 mm 2. Συνολικό µήκος :140 mm 3. Εξάγωνη κεφαλή 5. Νάιλον ούπα 1.4 Μέθοδος Εφαρµογής Τοποθετούµε το κυρίως σώµα ή και την απόληξη στην επιθυµητή θέση Σηµαδεύουµε τα σηµεία των βιδών Αφαιρούµε το κυρίως σώµα ή και την απόληξη Ανοίγουµε τρύπα κατάλληλη για βίδα µε ούπα 10x140 mm Καθαρίζουµε από πιθανά χώµατα ή σκόνη που µπορεί να φράξουν τις τρύπες Τοποθετούµε τα ούπα Τοποθετούµε το κυρίως σώµα ή και το διαχωριστικό Βιδώνουµε

4 Μέθοδος Εφαρµογής Τοποθετούµε το κυρίως σώµα ή και την απόληξη στην επιθυµητή θέση Σηµαδεύουµε τα σηµεία των βιδών Αφαιρούµε

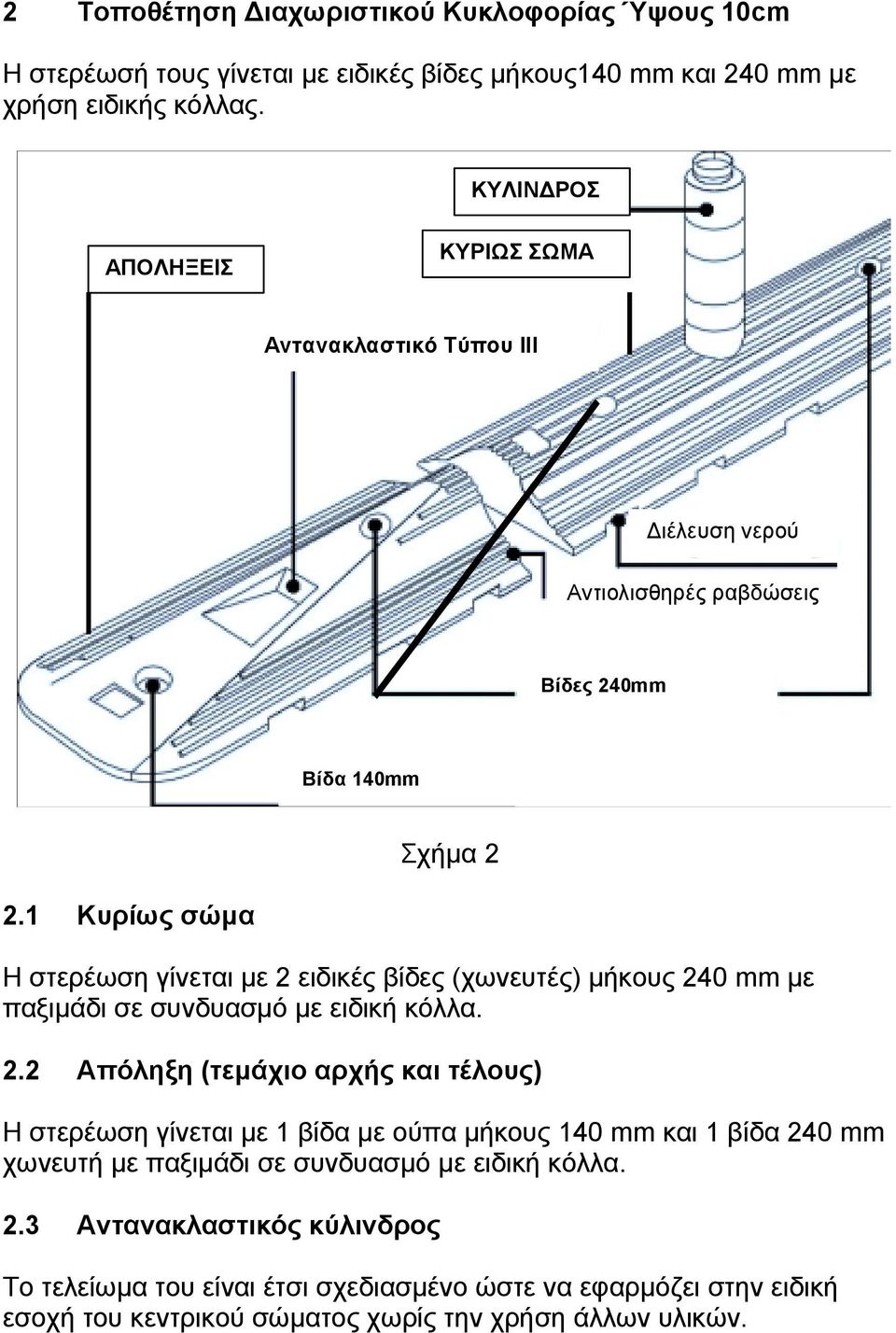

3 2 Τοποθέτηση ιαχωριστικού Κυκλοφορίας Ύψους 10cm Η στερέωσή τους γίνεται µε ειδικές βίδες µήκους140 mm και 240 mm µε χρήση ειδικής κόλλας. ΚΥΛΙΝ ΡΟΣ ΑΠΟΛΗΞΕΙΣ ΚΥΡΙΩΣ ΣΩΜΑ Αντανακλαστικό Τύπου ΙΙΙ ιέλευση νερού Αντιολισθηρές ραβδώσεις Bίδες 240mm Bίδα 140mm Σχήµα Κυρίως σώµα Η στερέωση γίνεται µε 2 ειδικές βίδες (χωνευτές) µήκους 240 mm µε παξιµάδι σε συνδυασµό µε ειδική κόλλα. 2.2 Απόληξη (τεµάχιο αρχής και τέλους) Η στερέωση γίνεται µε 1 βίδα µε ούπα µήκους 140 mm και 1 βίδα 240 mm χωνευτή µε παξιµάδι σε συνδυασµό µε ειδική κόλλα. 2.3 Αντανακλαστικός κύλινδρος Το τελείωµα του είναι έτσι σχεδιασµένο ώστε να εφαρµόζει στην ειδική εσοχή του κεντρικού σώµατος χωρίς την χρήση άλλων υλικών.

4 2.4 Βίδες στερέωσης Βίδα στερέωσης 140 mm Οι βίδες πρέπει να έχουν τα ακόλουθα χαρακτηριστικά: 1. ιάµετρος βίδας : 10 mm 2. Συνολικό µήκος :140 mm 3. Εξάγωνη κεφαλή εξάγωνη 5. Νάυλον ούπα Βίδα στερέωσης 240 mm Οι βίδες των 240 mm είναι χωνευτές µε παξιµάδι και έχουν τα ακόλουθα χαρακτηριστικά: 1. ιάµετρος βίδας : 14 mm 2. Συνολικό µήκος :240 mm 3. Εξάγωνο ατσάλινο παξιµάδι Οι βίδες αυτές τοποθετούνται στο οδόστρωµα µε τη χρήση τσιµεντόκολλας. Η κόλλα έχει τα εξής χαρακτηριστικά: 1. Συσκευασία : 10 ή 25 kg 3. Αραίωση : µε νερό (30%) 4. Ποσότητα : 1kg αραιωµένου µείγµατος ανά 5 τρύπες διαµέτρου 30 cm, 5. Πήξη : 1 ώρα από την ανάµιξη 2.5 Μέθοδος Εφαρµογής

ιάµετρος βίδας : 14 mm 2. Συνολικό µήκος :240 mm 3. Εξάγωνο ατσάλινο παξιµάδι Οι βίδες αυτές τοποθετούνται στο οδόστρωµα µε τη χρήση τσιµεντόκολλας.

5 2.5.1 Εφαρµογή του Κυρίως Σώµατος Τοποθετούµε το κυρίως σώµα στην επιθυµητή θέση Ανοίγουµε τρύπα διαµέτρου 12 mm και ελάχιστου βάθους mm Αφαιρούµε το κυρίως σώµα και µεγαλώνουµε τις τρύπες ώστε να έχουν διάµετρο 30 mm και ελάχιστο βάθος mm. Καθαρίζουµε από πιθανά χώµατα ή σκόνη που µπορεί να φράξουν τις τρύπες Αναµειγνύουµε το τσιµεντόκολλα µε νερό (ως και 30%) Γεµίζουµε τις τρύπες µε την κόλλα (ποτέ εφαρµογή σε παγωµένο οδόστρωµα) Επανατοποθετούµε το κυρίως σώµα µε τον κύλινδρο Τοποθετούµε τις χωνευτές βίδες των 240 mm Περιµένουµε για περίπου µία ώρα να στερεοποιηθεί η κόλλα Βιδώνουµε το παξιµάδι Εφαρµογή της Απόληξης Εφαρµόζονται µε µια χωνευτή βίδα στο υψηλότερο τµήµα και µε µία βίδα µε ούπα στο χαµηλότερο τµήµα της. Τοποθετούµε την απόληξη στην επιθυµητή θέση Ανοίγουµε τρύπα διαµέτρου 12 mm και ελάχιστου βάθους mm στο υψηλότερο τµήµα και σηµαδεύουµε για την τρύπα στο χαµηλότερο Αφαιρούµε την απόληξη και µεγαλώνουµε την τρύπα ώστε να έχει διάµετρο 30mm και ελάχιστο βάθος mm, ενώ στο σηµάδι ανοίγουµε τρύπα κατάλληλη για βίδα µε ούπα 10x140 mm Καθαρίζουµε από πιθανά χώµατα ή σκόνη που µπορεί να φράξουν τις τρύπες Αναµειγνύουµε το τσιµεντόκολλα µε νερό (ως και 30%) Γεµίζουµε την µεγάλη τρύπα µε την κόλλα (ποτέ εφαρµογή σε παγωµένο οδόστρωµα) και βάζουµε το ούπα στην µικρότερη Επανατοποθετούµε την απόληξη Τοποθετούµε την χωνευτή βίδα των 240 mm Βιδώνουµε την βίδα µε το ούπα Περιµένουµε για περίπου µία ώρα να στερεοποιηθεί η κόλλα Βιδώνουµε το παξιµάδι στην χωνευτή βίδα

Καθαρίζουµε από πιθανά χώµατα ή σκόνη που µπορεί να φράξουν τις τρύπες Αναµειγνύουµε το τσιµεντόκολλα µε νερό (ως και 30%) Γεµίζουµε τις τρύπες µε την κόλλα (ποτέ εφαρµογή σε παγωµένο οδόστρωµα)
