1 Εταιρικο Προφιλ 1

2 Περιεχόμενα 1. Σύντομη παρουσίαση της ECO//SUN 2. Φ/Β Συστήματα 3. Προϊόντα ECO//SUN 4. Νet Metering

3 Εταιρία Η ECO//SUN ασχολείται με το χώρο των ανανεώσιμων πηγών ενέργειας από το Αντικείμενο της εταιρίας είναι η έρευνα, ο σχεδιασμός, η εμπορία, η κατασκευή και θέση σε λειτουργία συστημάτων σε οικιστικό ή βιομηχανικό επίπεδο όπως: Παραγωγή ηλεκτρικής ενέργειας με χρήση φωτοβολταϊκών και ανεμογεννητριών Συστήματα Back-up Ηλεκτροπαραγωγά ζεύγη Αυτοματισμοί ενεργειακών συστημάτων Ηλιακές αντλίες Αντλίες Θερμότητας Στόχος μας είναι η συμβολή στη καλυτέρευση της ποιότητας ζωής όλων μας, μέσω της εξοικείωσης και εφαρμογής σύγχρονων συστημάτων σε μια χώρα που πραγματικά πληροί όλες τις προϋποθέσεις για την εφαρμογή φιλοπεριβαλλοντικών τεχνολογιών. Βασικός πυλώνας της φιλοσοφίας μας, είναι η συνεχής και αμοιβαία συνεργασία με τους πελάτες μας, για την επίτευξη των υψηλότερων και δυνατόν καλύτερων στόχων.

4 Εταιρία Η ECO//SUN συνεργάζεται με τις μεγαλύτερες εταιρίες παγκοσμίως και προσφέρουμε πιστοποιημένα προϊόντα στους πελάτες μας. Είναι μέλος του Συνδέσμου Εταιριών Φωτοβολταϊκών (ΣΕΦ) και πιστοποιημένη με το διεθνές πρότυπο ποιότητας ISO 9001:2008. Γνωρίζοντας τη σημασία της ενεργειακής αυτονομίας εξασφαλίζουμε: Μελέτη και σχεδιασμό συστημάτων Προμήθεια και εγκατάσταση υλικών (Turn Key Solutions) Υποστήριξη και έλεγχο λειτουργίας Υβριδικές ενεργειακές λύσεις Ένα άλλο σημαντικό στοιχείο που μας διακρίνει είναι η προσεκτική επιλογή των υλικών και υποσυστημάτων των έργων που υλοποιούμε με αποτέλεσμα να παρέχουμε: Απλές και ασφαλείς συνδεσμολογίες Αντοχή σε υπερφορτώσεις Υποστήριξη και προστασία γεννήτριας και δικτύου Συστήματα αδιάλειπτης λειτουργίας (UPS) Η εταιρία έχοντας διαρκή παρακαταθήκη υλικών προσφέρει 24ωρη τεχνική υποστήριξη με άμεση επιτόπια εξυπηρέτηση από το εξειδικευμένο προσωπικό της

5 Οργάνωση Πωλήσεις Customer Service Marketing and PR Λογιστήριο Project department Έρευνα και ανάπτυξη Τμήμα εγκαταστάσεων Τεχνικό τμήμα - Υποστήριξη 2 κινούμενες μονάδες υποστήριξης 24/7 τηλεφωνική υποστήριξη Λειτουργία και Συντήρηση Παρακολούθηση

6 Δίκτυο Παγκόσμια ( πάνω από 45 χώρες ) Πανελλαδικά ( πάνω από 100 εγκαταστάτες )

7 Έργα ΠΑΝΩ ΑΠΟ 4000 ΕΡΓΑ

8 Έργα Water Desalination System, Έρημος Σαχάρα, Αίγυπτος (2009) (Υβριδικό σύστημα Φ/Β και ανεμογεννήτρια 15 kw )

9 References Σκήτη Αγ. Προδρόμου (Αγ. Όρος 2008) ( Υβριδικό σύστημα Φ/Β και ανεμογεννήτρια 10kW )

10 References Ecotourism Reference Unit (Κεφαλονιά 2008) (Υβριδικό σύστημα Φ/Β και ανεμογεννήτρια 18kW )

11 Περιεχόμενα 1. Σύντομη παρουσίαση της ECO//SUN 2. Φ/Β Συστήματα 3. Προϊόντα ECO//SUN 4. Νet Metering

12 Αυτόνομο Φ/Β Σύστημα Το αυτόνομο φωτοβολταϊκό σύστημα παροχής ηλεκτρικής ενέργειας είναι ένα σύστημα ηλεκτροδότησης που παράγει ηλεκτρική ενέργεια από τον ήλιο (φωτοβολταϊκά) χωρίς απαραίτητα (μπορούν να παραμείνει και συνδεδεμένο με το δημόσιο δίκτυο) να συνδέεται με το δημόσιο δίκτυο ηλεκτρισμού (ΔΕΗ) παρέχοντας ενεργειακή αυτονομία. Συστοιχία Φ/Β ( Ρυθμιστής Φόρτισης ) Κατανάλωση ( Μετατροπέας ) Μετατροπέας Τα συστήματα αυτά έχουν τη δυνατότητα αποθήκευσης της περίσσειας ηλεκτρικής ενέργειας μέσω των συσσωρευτών (μπαταριών), ώστε να μπορεί να χρησιμοποιηθεί αυτή και σε περιόδους μη ηλιοφάνειας (βραδινές ώρες, συννεφιά). Το μέγεθος ενός αυτόνομου φωτοβολταϊκού συστήματος παραγωγής ηλεκτρικής ενέργειας εξαρτάται από την χρήση, τις απαιτήσεις των ηλεκτρικών φορτίων και την αυτονομία που ζητείται

13 Αυτόνομο Φ/Β Σύστημα Ένα τέτοιο σύστημα μπορεί να λειτουργήσει και συνδυαστικά με μια εναλλακτική πηγή ενέργειας που μπορεί να είναι ανανεώσιμη (ανεμογεννήτρια) ή συμβατική (ηλεκτροπαραγωγό ζεύγος) και χαρακτηρίζεται τότε σαν υβριδικό σύστημα ή συνδεμένο στο δίκτυο της ΔΕΗ οπότε λέγεται διασυνδεδεμένο. Ένα ολοκληρωμένο αυτόνομο σύστημα αποτελείται από: Φωτοβολταϊκά πλαίσια Ρυθμιστή φόρτισης Συσσωρευτές Μετατροπέα ρεύματος Τα αυτόνομα φωτοβολταϊκά συστήματα ηλεκτροδότησης αποτελούν ιδανική επιλογή για σκάφη, τροχόσπιτα, τροχοβίλες, απομακρυσμένες επιχειρήσεις, για μόνιμες κατοικίες κι εξοχικά που δεν μπορούν να συνδεθούν με το δημόσιο δίκτυο της ΔΕΗ (είτε γιατί δεν υπάρχει άδεια, είτε γιατί είναι απομακρυσμένο το δίκτυο και έχει τεράστιο κόστος) αλλά και για απομακρυσμένες τουριστικές επιχειρήσεις π.χ. καντίνες, ζαχαροπλαστεία, ενοικιαζόμενα, μικρά ξενοδοχεία, camping. Επίσης τα συστήματα αυτονομίας ρεύματος αποτελούν βέλτιστη λύση back-up (σε περίπτωση διακοπής της παροχής ηλεκτρικού ρεύματος ) έτσι ώστε να διασφαλίζεται η αυτονομία ρεύματος για κάποιες βασικές συσκευές (ψυγείο, φωτισμό, τηλεόραση, internet, συναγερμός, ιατρικά μηχανήματα κλπ.).

14 Περιεχόμενα 1. Σύντομη παρουσίαση της ECO//SUN 2. Φ/Β Συστήματα 3. Προϊόντα ECO//SUN 4. Νet Metering

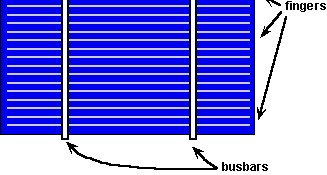

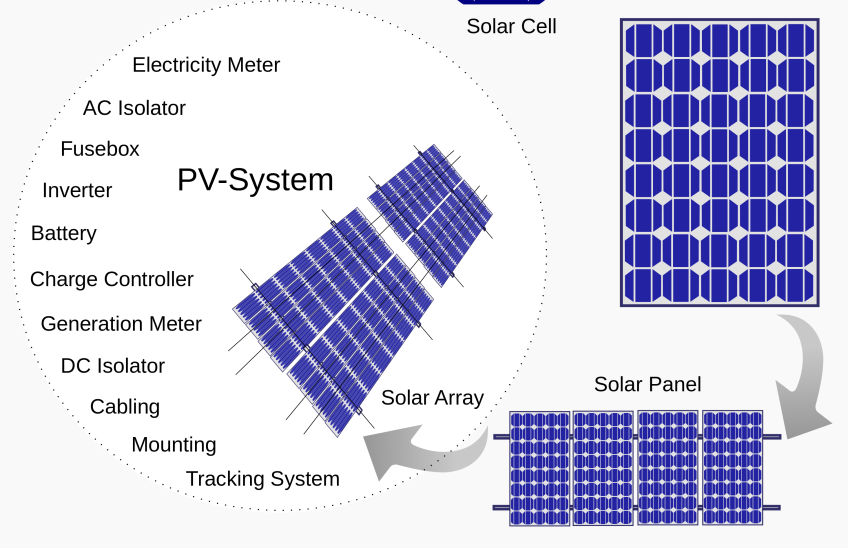

15 Φ/Β Πλαίσια Φωτοβολταϊκό φαινόµενο ονοµάζεται η άµεση µετατροπή της ηλιακής ακτινοβολίας σε ηλεκτρική τάση. Πολλές φορές, για ευκολία, χρησιµοποιείται η σύντµηση Φ/Β για τη λέξη φωτοβολταϊκό (photovoltaic - PV). Φωτοβολταϊκό στοιχείο (PV cell): Η ηλεκτρονική διάταξη που παράγει ηλεκτρική ενέργεια όταν δέχεται ακτινοβολία. Λέγεται ακόµα φωτοβολταϊκό κύτταρο ή φωτοβολταϊκή κυψέλη. Φωτοβολταϊκό πλαίσιο (PV module): Ένα σύνολο φωτοβολταϊκών στοιχείων που είναι ηλεκτρονικά συνδεδεµένα. Αποτελεί τη βασική δοµική µονάδα της φωτοβολταϊκής γεννήτριας. Φωτοβολταϊκό Σύστημα(PV system): Ένα ή περισσότερα φωτοβολταϊκά πλαίσια, που έχουν συνδεθεί συναρµολογηθεί κι εγκατασταθεί συνήθως σε κοινή κατασκευή στήριξης επί κτιρίου ή εδάφους Από την κυψέλη στο Φ/Β σύστημα Φ/Β Πλαίσιο Φ/Β Πλαίσια Κυψέλη Καλώδια Πίνακας Φ/Β Σύστημα Βάσεις Μετρητής Φ/Β Συστοιχία

16 Φ/Β Πλαίσια Ειδικές εφαρμογές Thin Film

17 Φ/Β Πλαίσια Σύνδεση πλαισίων παράλληλα Σύνδεση πλαισίων σε σειρά Η παράλληλη σύνδεση πλαισίων αυξάνει την ένταση ρεύµατος. Δεν χρησιμοποιείται συνήθως καθώς η µεγαλύτερη ένταση ρεύµατος απαιτεί και µεγαλύτερες διατοµές αγωγών, ενώ και οι απώλειες αυξάνονται µε τη µείωση της τάσης. Για τους παραπάνω λόγους, η σύνδεση των πλαισίων γίνεται συνήθως σε σειρά Στη σύνδεση πλαισίων σε σειρά υπάρχει η ίδια ροή ρεύµατος ανά πλαίσιο ενώ η τάση είναι ίση µε το άθροισµα των τάσεων των πλαισίων.

18 Προϊόντα ECO\\SUN Tα τεχνικά χαρακτηριστικά του πλαισίου είναι τα εξής: Μοντέλο ES-250 Ισχύς [Wp] 250 Wp Απόδοση 17,46 % Εγγύηση Παραγωγής 25 χρόνια Βάρος 18 Kgr Εγγύηση προϊόντος 10 χρόνια

19 Μετατροπείς Μια φωτοβολταϊκή συστοιχία, όπως έχει αναφερθεί, παράγει συνεχές ρεύμα. Έτσι μπορεί να χρησιμοποιηθεί για να τροφοδοτήσει ένα συνεχές (DC) φορτίο άμεσα ή με την χρήση κάποιου συσσωρευτή (μπαταρίας). Στην περίπτωση όμως που απαιτείται να τροφοδοτηθεί φορτίο εναλλασσόμενου ρεύματος (AC) ή η διασύνδεση της εγκατάστασης στο δίκτυο διανομής ρεύματος τότε είναι απαραίτητη η χρήση ενός μετατροπέα (Inverter) ο οποίος θα μετατρέπει το συνεχές ρεύμα σε εναλλασσόμενο. Η μετατροπή αυτή πρέπει να γίνεται πάντα με τις μικρότερες δυνατές απώλειες και είναι το σημαντικότερο χαρακτηριστικό ενός τέτοιου Κατηγορίες: Μονοφασικός ή τριφασικός δικτύου Μονοφασικός ή τριφασικός για αυτόνομα συστήματα

20 Προϊόντα ECO\\SUN Τα χαρακτηριστικά του μετατροπέα είναι τα εξής: Περιγραφή ECO INVERTER DC-AC 300W/12V PURE SIN Ισχύς 300 W Μέγιστη τάση εξόδου 220V Τάση εισόδου V Τάση 12 V Ισχύς αιχμής 600W Βαθμός απόδοσης 90% Εγγύηση 1 έτος

21 Προϊόντα ECO\\SUN Τα χαρακτηριστικά του μετατροπέα είναι τα εξής: Περιγραφή ECO-ICP , 2000VA, 50A SOLAR Ισχύς 2000 W Μέγιστη τάση εξόδου 241,5V Τάση εισόδου 230 AC / 24 DC Τάση 230 V Ισχύς αιχμής 2000W Μέγιστο ρεύμα φόρτισης 50 Α Μέγιστη αυτοκατανάλωση 2W Βαθμός απόδοσης 93% Εγγύηση 1 έτος

22 Ρυθμιστές Φόρτισης Ο ρυθμιστής φόρτισης είναι μια απλή ηλεκτρονική συσκευή που φροντίζει για τη σωστή φόρτιση των συσσωρευτών (μπαταριών) του φωτοβολταϊκού συστήματος. Ελέγχει τη διαδικασία φόρτισης και σταματάει τη φόρτιση όταν διαπιστώσει ότι η μπαταρία έχει φορτιστεί πλήρως. Αλλιώς θα υπήρχε ο σοβαρός κίνδυνος να καταστραφεί η μπαταρία. Επειδή οι μπαταρίες έχουν την τάση να αποφορτίζονται σταδιακά ακόμα κι αν δεν τροφοδοτούν με ρεύμα κάποια συσκευή, ο ρυθμιστής φόρτισης φροντίζει αυτόματα να ξαναρχίσει η διαδικασία φόρτισης της μπαταρίας όταν διαπιστώσει ότι η τάση της έπεσε κάτω από το επίπεδο της πλήρους φόρτισης. Οι ρυθμιστές μπορεί να είναι "απλοί" (PWM) ή "έξυπνοι" (MPPT). Χαρακτηρίζονται από την τάση την οποία μπορούν να ελέγξουν (μπαταρίες) και την ισχύ των πλαισίων που μπορεί να συνδεθεί μαζί τους. Αρκετοί ρυθμιστές φόρτισης έχουν υποδοχή πάνω στην οποία συνδέουμε τις ηλεκτρικές συσκευές που θέλουμε να τροφοδοτήσουμε από τη μπαταρία. Έτσι, έχουν την επιπλέον δυνατότητα να διακόψουν τη λειτουργία των ηλεκτρικών συσκευών όταν διαπιστώσουν ότι η μπαταρία κοντεύει να αδειάσει πλήρως, προστατεύοντάς την πάλι με αυτό τον τρόπο από πλήρη αποφόρτιση που θα οδηγούσε στην καταστροφή της.

23 Προϊόντα ECO\\SUN Tα χαρακτηριστικά του ρυθμιστή φόρτισης είναι τα εξής: Περιγραφή ES-SIMPLE CC1024, 10A, 12/24V Μέγιστη τάση εξόδου 24V Τάση εισόδου 24 V Μέγιστo ρεύμα εξόδου 10 Α Μέγιστο ρεύμα φόρτισης 10 Α Μέγιστη αυτοκατανάλωση 5 W Εγγύηση 1 έτος

24 Μπαταρίες για Φωτοβολταϊκά Από τα πιο σημαντικά κομμάτια σε ένα αυτόνομο φωτοβολταϊκό σύστημα είναι οι μπαταρίες. Η επιλογή της σωστής μπαταρίας που να καλύπτει τις ανάγκες μας σε ρεύμα δεν είναι εύκολη. Για παράδειγμα, διαφορετικού τύπου μπαταρία πρέπει να εγκαταστήσουμε σε αυτόνομο για μόνιμη κατοικία και διαφορετικού τύπου για εξοχικό σπίτι ή για φωτισμό. Η τιμή των μπαταριών κυμαίνεται ανάλογα με τον τύπο και τα χαρακτηριστικά τους. Επιλέγοντας λάθος μπαταρίες το αποτέλεσμα θα είναι να σπαταλήσουμε παραπάνω χρήματα. Τύποι μπαταριών Οι μπαταρίες διακρίνονται σε 2 τύπους: 1. Mπαταρίες βαθιάς εκφόρτισης 2. Μπαταρίες εκκίνησης Οι μπαταρίες βαθειάς εκφόρτισης ή μπαταρίες φωτοβολταϊκών διακρίνονται με τη σειρά τους σε δύο τύπους : Κλειστού τύπου με GEL. Στις μπαταρίες GEL το θειικό οξύ είναι αναμεμιγμένο με καπνισμένο πυρίτιο. Το αποτέλεσμα είναι ένα παχύρευστο υγρό που μοιάζει με ζελέ. Είναι γενικά πιο ανθεκτικές στη χρήση τους Κλειστού τύπου AGM Στις μπαταρίες AGM ανάμεσα στις πλάκες μολύβδου, υπάρχει ένα πορώδες υλικό από ίνες γυαλιού εμποτισμένο με το διάλυμα θειικού οξέως.

25 Μπαταρίες για Φωτοβολταϊκά Σύνδεση παράλληλη ή εν σειρά; Πολλές φορές οι ανάγκες μας επιβάλλουν να χρησιμοποιούμε περισσότερες από μία μπαταρίες στο ηλεκτρικό κύκλωμα, για να καλύπτουμε τις απαιτήσεις μας σε ηλεκτρική ενέργεια. Πώς όμως γίνονται οι συνδέσεις και τι επιτυγχάνουμε με αυτές; Η πρώτη είναι η παράλληλη σύνδεση, δηλαδή όλοι οι θετικοί πόλοι μαζί και οι αρνητικοί μαζί. Είναι ο πιο συχνός τρόπος σύνδεσης μπαταριών στα μικρά Φ/Β. Η σύνδεση αυτή θα διατηρήσει την τελική τάση αλλά θα αυξήσει την χωρητικότητα της ενιαίας μπαταρίας. H δεύτερη είναι η σύνδεση εν σειρά, όπου συνδέουμε τον ένα αρνητικό πόλο της μιας με το θετικό της άλλης. Η σύνδεση σε σειρά προσθέτει την τάση των ξεχωριστών μπαταριών, αλλά διατηρεί την ίδια ένταση σε αμπέρ ή την χωρητικότητα των μπαταριών η οποία θα παραμένει όσο έχει μόνο η μια από αυτές.

26 Προϊόντα ECO\\SUN Εγγύηση προϊόντος 1 χρόνιος

27 Προϊόντα ECO\\SUN Μπαταρίες 2V βαθίας εκφόρτισης Οι μπαταρίες 2V είναι γνωστές για τη μεγάλη διάρκεια ζωής, την υψηλή αντοχή τους σε συνθήκες κυκλικής χρήσης. Οι μικρές απαιτήσεις στη συντήρηση τους τις κάνουν ιδανικές για μια οικονομική και ευέλικτη ενεργειακή λύση.

28 Προϊόντα ECO//SUN Βάσεις Στήριξης Φ/Β Πλαισίων Οι βάσεις ECO//SUN είναι αλουμινίου κατασκευασμένες από ειδικά κράματα και πολύ υψηλής αντοχής. Eίναι σχεδιασμένες και κατασκευασμένες σύμφωνα με όλες τις απαιτήσεις και τους ελέγχους αντοχής και λειτουργικότητας. Eίναι πιστοποιημένες ως προς τη στατική επάρκεια τους, σύμφωνα με τον Ευροκώδικα 1 (EC1, ENV , 2-3,2-4), τον Ευροκώδικα 3 και τον Ευροκώδικα 9 (DESIGN OF ALUMINIUM). Επίσης έχουν σχεδιαστεί, μελετηθεί και πιστοποιηθεί σύμφωνα με τους κώδικες του ισχύοντος Ελληνικού Αντισεισμικού Κανονισμού 2000 (ΕΑΚ 2000), ώστε να ανταποκρίνονται πλήρως στις καταπονήσεις από το ίδιο βάρος των Φ/Β, την ανεμοπίεση, την χιονόπτωση και τη σεισμικότητα.

29 Αντλίες Θερμότητας Αντλία Θερμότητας είναι η συσκευή που εκμεταλλευόμενη τη διαφορά θερμοκρασίας εξωτερικού περιβάλλοντος κτιρίου μπορεί να ψύξει ή να θερμάνει τους εσωτερικούς χώρους του κτιρίου. Σε συνδυασμό με εγκατάσταση φωτοβολταϊκών και συστημάτων ως αυτοπαραγωγός (net metering ενεργειακός συμψηφισμός) μπορεί να μηδενίσει το κόστος του ρεύματος! Πλεονεκτήματα των Αντλιών Θερµότητας Μεγάλος βαθμός απόδοσης με COP 3 6,5 Οικονομία Ευκολία στη χρήση Μικρός απαιτούμενος χώρος εγκατάστασης Συνδυάζονται με υφιστάμενες εγκαταστάσεις καλοριφέρ Δυνατότητα χρήσης με υβριδικά συστήματα υποβοήθησης, π.χ. ηλιακών συστημάτων, ενεργειακού τζακιού. Ελάχιστη συντήρηση Καθαριότητα Δεν παράγει καυσαέρια (άμεσα) Πρόκειται λοιπόν για μια εύκολη στην εγκατάσταση, οικολογική επένδυση που αποδίδει

30 Περιεχόμενα 1. Σύντομη παρουσίαση της ECO//SUN 2. Φ/Β Συστήματα 3. Προϊόντα ECO//SUN 4. Νet Metering

31 Net Metering Ο συµψηφισµός µεταξύ παραγόµενης και καταναλισκόµενης ενέργειας (γνωστός µε τον όρο net metering ) αποτελεί ένα νέο σύστηµα χρήσης Α.Π.Ε., µέσω του οποίου επιτρέπεται στον καταναλωτή να καλύψει ένα σηµαντικό µέρος των ιδιοκαταναλώσεών του, ενώ παράλληλα του δίνεται η δυνατότητα να χρησιµοποιεί το δίκτυο για έµµεση αποθήκευση της πράσινης ενέργειας. Η χρέωση - πίστωση που αφορά στη διαφορά µεταξύ καταναλισκόµενης και παραγόµενης ενέργειας, θα πραγµατοποιείται στο τέλος κάθε κύκλου καταµέτρησης - τιµολόγησης της καταναλισκόµενης ενέργειας και αν υπάρχει περίσσεια ενέργειας, αυτή δεν θα χάνεται για τον καταναλωτή αλλά θα πιστώνεται λογιστικά για ένα έτος, οπότε και θα γίνεται η τελική εκκαθάριση. Τα βασικότερα τµήµατα αυτού του συστήµατος αυτοπαραγωγής και ιδιοκατανάλωσης, είναι: Τα φωτοβολταικά (Φ/Β) πλαίσια, που µετατρέπουν άµεσα την ηλιακή ενέργεια σε ηλεκτρική. Τα συστήµατα στήριξης των φωτοβολταϊκών συλλεκτών. Οι μετατροπείς (inverter), που µετατρέπουν το παραγόµενο συνεχές ηλεκτρικό ρεύµα των Φ/Β πάνελ σε εναλλασσόµενη µορφή, κατάλληλη για χρήση και διασύνδεση µε το δίκτυο. Ο κατάλληλος πίνακας προστασίας διανοµής. 1. Τα φωτοβολταϊκά πλαίσια µετατρέπουν την ηλιακή ενέργεια και τη µεταφέρουν µε µορφή συνεχούς ηλεκτρικού ρεύµατος (DC) στον µετατροπέα 2. Ο µετατροπέας αλλάζει το συνεχές ηλεκτρικό ρεύµα (DC) σε εναλλασσόµενο (AC) 3. Όλη η ηλεκτρική ενέργεια περνάει από τον µετρητή 4. Στη συνέχεια πηγαίνει µέσω του πίνακα στις συσκευές ώστε να καλυφθούν οι ανάγκες του σπιτιού σε ηλεκτρική ενέργεια 5. Αν καταναλώνετε περισσότερη ηλεκτρική ενέργεια από αυτή που παράγετε τότε αγοράζετε ηλεκτρικό ρεύµα από το δίκτυο 6. Αν παράγετε περισσότερη ενέργεια από αυτή που καταναλώνετε τότε αυτή απόθηκεύεται έµµεσα στο δίκτυο για ένα έτος
