Σύνδεση Φωτοβολταϊκών σταθµών στο δίκτυο ΧΤ

Transcript

1 ΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ Α.Ε. Σύνδεση Φωτοβολταϊκών σταθµών στο δίκτυο ΧΤ ΠΑΡΑΣΧΟΥ ΗΣ Π. ΠΑΣΧΑΛΗΣ ΤΟΜΕΑΡΧΗΣ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΕΗ / ΠΕΡΙΟΧΗΣ ΛΑΡΙΣΑΣ

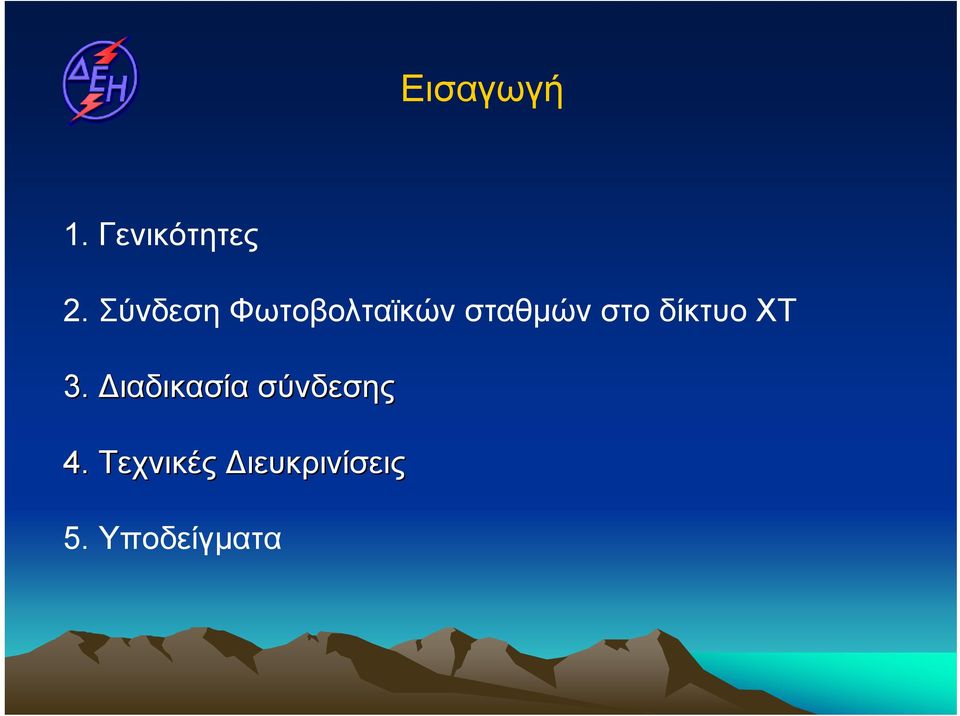

2 Εισαγωγή 1. Γενικότητες 2. Σύνδεση Φωτοβολταϊκών σταθµών στο δίκτυο ΧΤ 3. ιαδικασία σύνδεσης 4. Τεχνικές ιευκρινίσεις 5. Υποδείγµατα

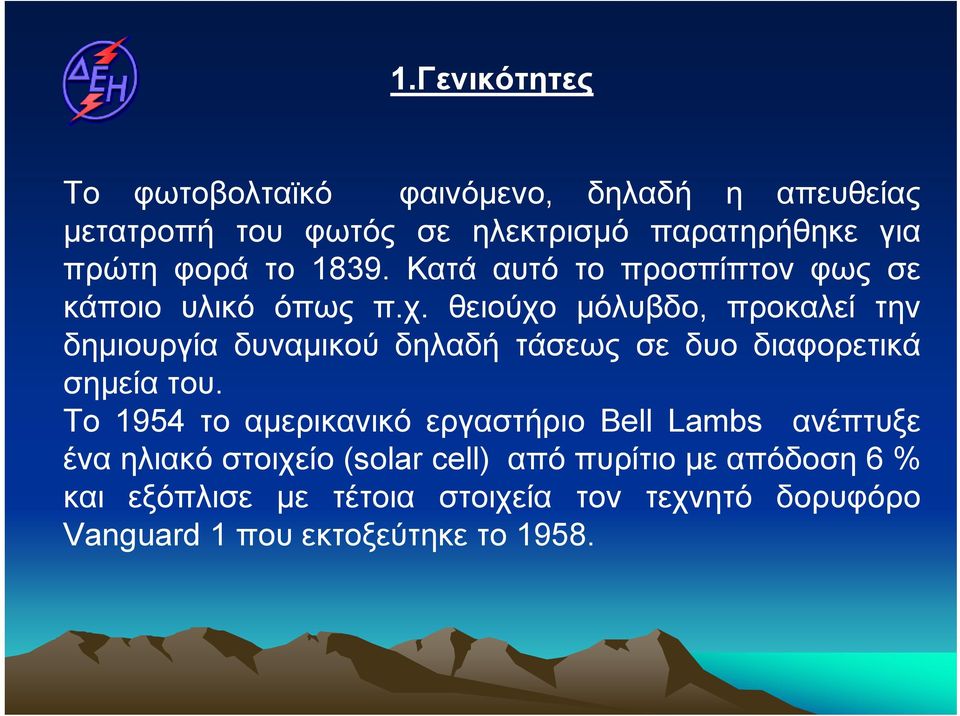

3 1.Γενικότητες Το φωτοβολταϊκό φαινόµενο, δηλαδή η απευθείας µετατροπή του φωτός σε ηλεκτρισµό παρατηρήθηκε για πρώτη φορά το Κατά αυτό το προσπίπτον φως σε κάποιο υλικό όπως π.χ. θειούχο µόλυβδο, προκαλεί την δηµιουργία δυναµικού δηλαδή τάσεως σε δυο διαφορετικά σηµεία του. Το 1954 το αµερικανικό εργαστήριο Bell Lambs ανέπτυξε ένα ηλιακό στοιχείο (solar cell) από πυρίτιο µε απόδοση 6 % και εξόπλισε µε τέτοια στοιχεία τον τεχνητό δορυφόρο Vanguard 1 που εκτοξεύτηκε το 1958.

4 Φωτοβολταϊκά στοιχεία ή κοινώς ηλιακές κυψέλες (solar cells) συνδεδεµένα ηλεκτρικά ανά µονάδες και συστοιχίες µπορούν να παράγουν ρεύµα ικανό να τροφοδοτήσει ηλεκτρικά φορτία, να λειτουργήσουν δηλαδή ως γεννήτριες.οι φωτοβολατϊκές µονάδες συνδυασµένες µε εξοπλισµό µετατροπής του συνεχούς ρεύµατος σε εναλλασσόµενο (αντιστροφείς), µπορούν να παράγουν εναλλασσόµενο ρεύµα της τάσης και συχνότητας του ηλεκτρικού δικτύου και να λειτουργούν παράλληλα µε το ίκτυο.

5

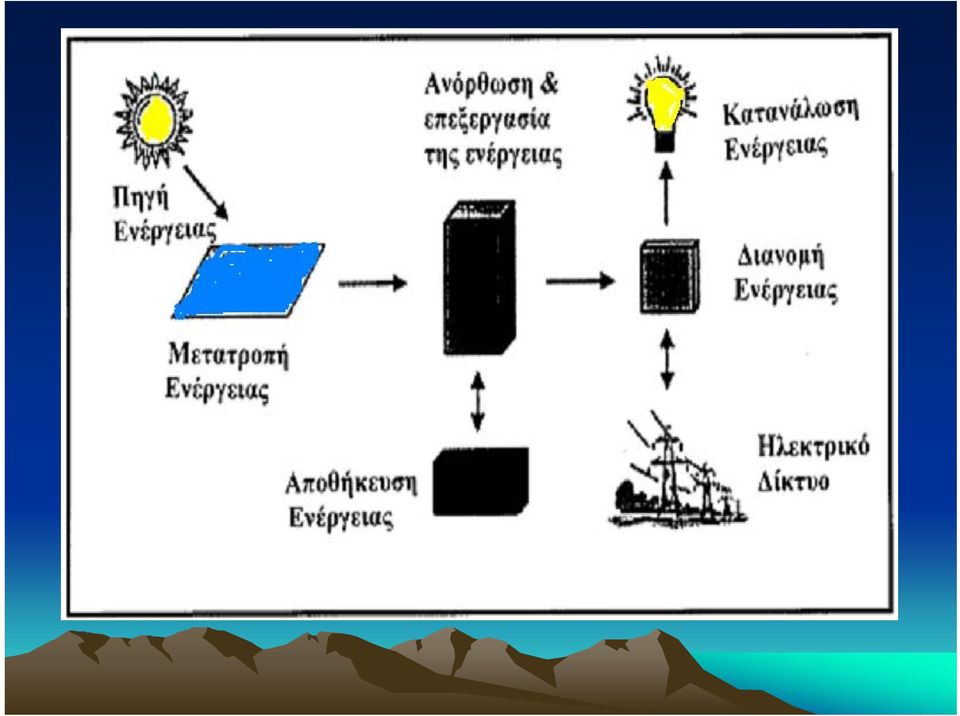

6 ιάγραµµα φωτοβολταϊκών στοιχείων, µονάδων, πάνελ και συστοιχιών

7 Ένα φωτοβολταϊκό σύστηµα λειτουργεί όπως κάθε άλλο σύστηµα παραγωγής ηλεκτρικής ενέργειας απλά ο χρησιµοποιούµενος εξοπλισµός είναι διαφορετικός από τα συµβατικά συστήµατα ηλεκτροπαραγωγής. Ωστόσο οι αρχές λειτουργίας και διασύνδεσης µε άλλα ηλεκτρικά συστήµατα παραµένουν οι ίδιες. Από την δεκαετία του 1970 άρχισε να υπάρχει για την χρήση της φωτοβολταϊκής µετατροπής για µαζική παραγωγή ηλεκτρικής ενέργειας.

8 Τα φωτοβολταϊκά συστήµατα διακρίθηκαν ευθύς εξ αρχής σε δύο τύπους : Α) σε κεντρικά συστήµατα µε ισχύ έως και κάποιων MW και Β) σε διεσπαρµένα µε ισχύ µερικών KW που εγκαθίστανται συνήθως από µεµονωµένους ιδιώτες και συνδέονται στο τοπικό ίκτυο ιανοµής (συναντώνται και αυτόνοµα συστήµατα µη διασυνδεδεµένα σε ηλεκτρικό δίκτυο, για την τροφοδότηση µικρών καταναλώσεων).

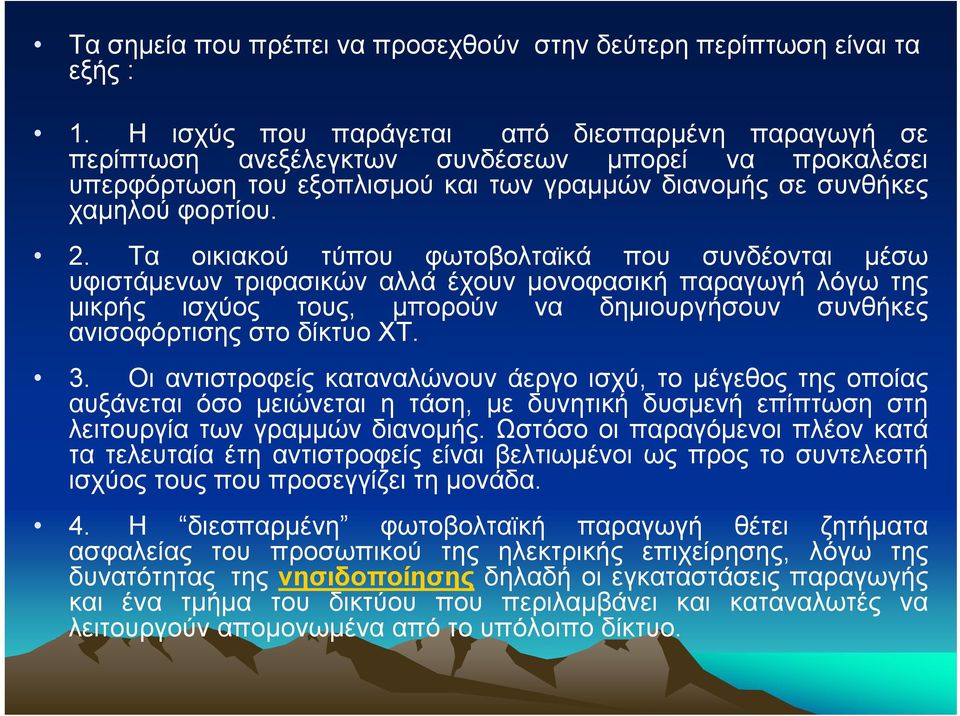

9 Τα σηµεία που πρέπει να προσεχθούν στην δεύτερη περίπτωση είναι τα εξής : 1. Η ισχύς που παράγεται από διεσπαρµένη παραγωγή σε περίπτωση ανεξέλεγκτων συνδέσεων µπορεί να προκαλέσει υπερφόρτωση του εξοπλισµού και των γραµµών διανοµής σε συνθήκες χαµηλού φορτίου. 2. Τα οικιακού τύπου φωτοβολταϊκά που συνδέονται µέσω υφιστάµενων τριφασικών αλλά έχουν µονοφασική παραγωγή λόγω της µικρής ισχύος τους, µπορούν να δηµιουργήσουν συνθήκες ανισοφόρτισης στο δίκτυο ΧΤ. 3. Οι αντιστροφείς καταναλώνουν άεργο ισχύ, το µέγεθος της οποίας αυξάνεται όσο µειώνεται η τάση, µε δυνητική δυσµενή επίπτωση στη λειτουργία των γραµµών διανοµής. Ωστόσο οι παραγόµενοι πλέον κατά τα τελευταία έτη αντιστροφείς είναι βελτιωµένοι ως προς το συντελεστή ισχύος τους που προσεγγίζει τη µονάδα. 4. Η διεσπαρµένη φωτοβολταϊκή παραγωγή θέτει ζητήµατα ασφαλείας του προσωπικού της ηλεκτρικής επιχείρησης, λόγω της δυνατότητας της νησιδοποίησης δηλαδή οι εγκαταστάσεις παραγωγής και ένα τµήµα του δικτύου που περιλαµβάνει και καταναλωτές να λειτουργούν αποµονωµένα από το υπόλοιπο δίκτυο.

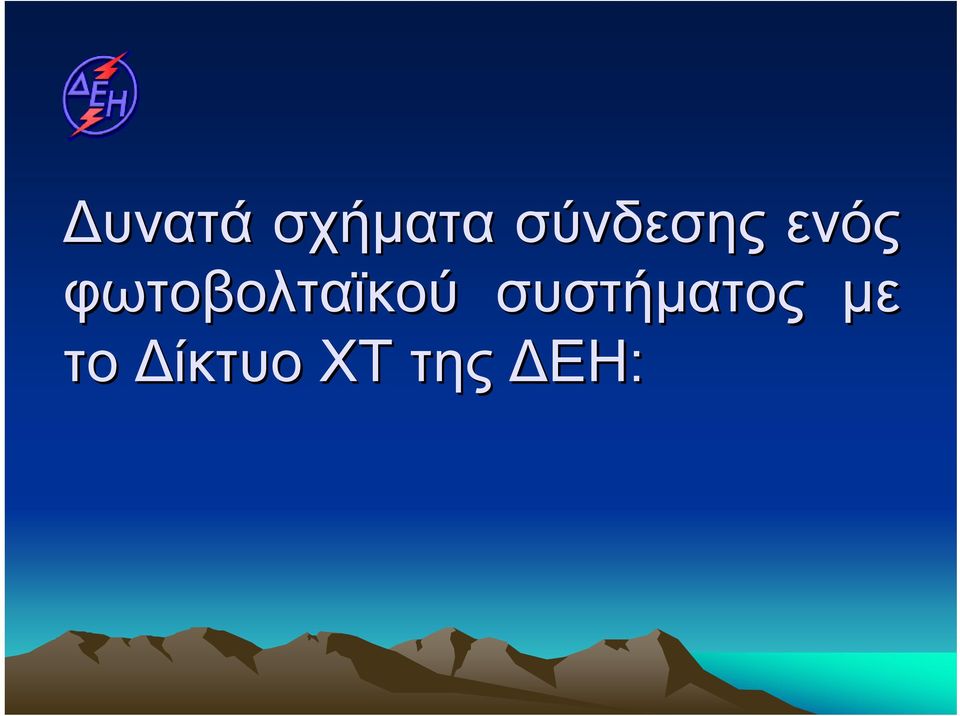

10 υνατά σχήµατα σύνδεσης ενός φωτοβολταϊκού συστήµατος µε το ίκτυο ΧΤ της ΕΗ:

11 α)σχήµα σύνδεσης αυτοπαραγωγού

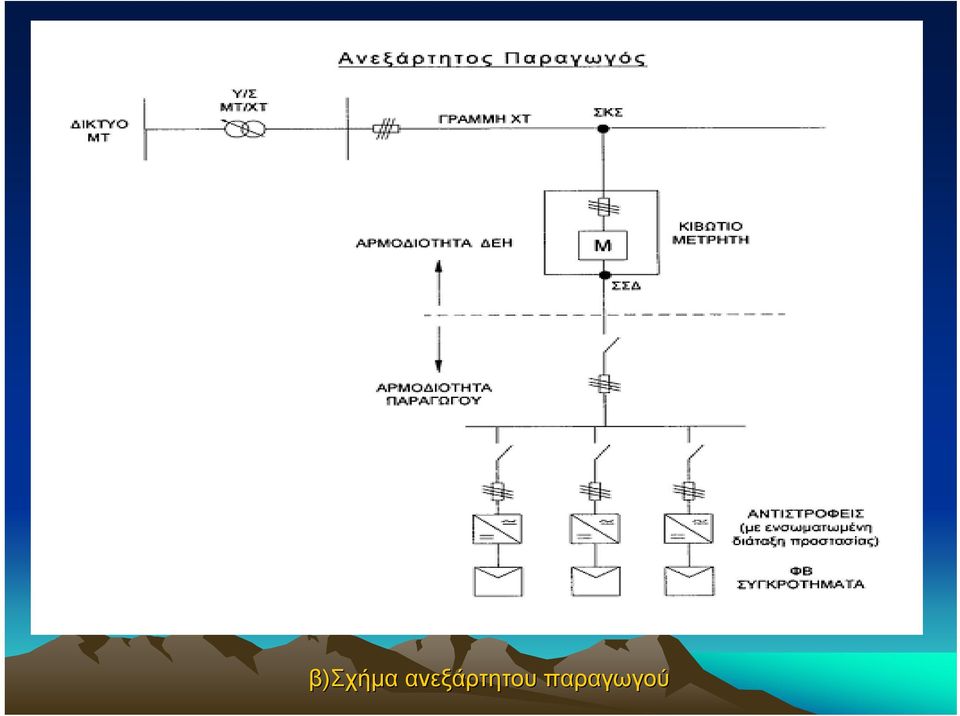

12 β)σχήµα ανεξάρτητου παραγωγού

13 ιαδικασία σύνδεσης (8 ΒΗΜΑΤΑ) Υποβολή αίτησης σύνδεσης (το ειδικό έντυπο διατίθεται από τη ΕΗ) στην τοπική µονάδα της ΕΗ (Περιοχή). Έγγραφη διατύπωση της ΕΗ προς τον ενδιαφερόµενο των τεχνικών και οικονοµικών όρων σύνδεσης. Έγγραφη αποδοχή των όρων σύνδεσης από τον ενδιαφερόµενο µε ταυτόχρονη υποβολή αιτήµατος κατάρτισης της Σύµβασης Σύνδεσης. Κατάρτιση από τη ΕΗ της Σύµβασης Σύνδεσης και τηλεφωνική ειδοποίηση του ενδιαφερόµενου να προσέλθει για την υπογραφή της. Καταβολή της προϋπολογιστικής δαπάνης των έργων σύνδεσης ταυτόχρονα µε την υπογραφή της Σύµβασης Σύνδεσης.

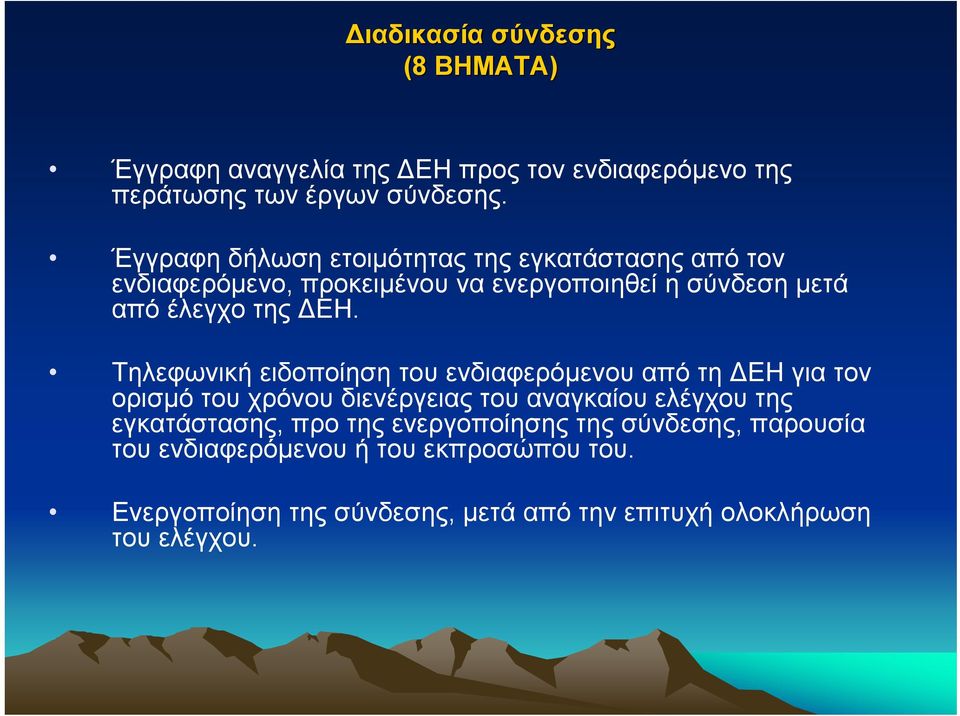

14 ιαδικασία σύνδεσης (8 ΒΗΜΑΤΑ) Έγγραφη αναγγελία της ΕΗ προς τον ενδιαφερόµενο της περάτωσης των έργων σύνδεσης. Έγγραφη δήλωση ετοιµότητας της εγκατάστασης από τον ενδιαφερόµενο, προκειµένου να ενεργοποιηθεί η σύνδεση µετά από έλεγχο της ΕΗ. Τηλεφωνική ειδοποίηση του ενδιαφερόµενου από τη ΕΗ για τον ορισµό του χρόνου διενέργειας του αναγκαίου ελέγχου της εγκατάστασης, προ της ενεργοποίησης της σύνδεσης, παρουσία του ενδιαφερόµενου ή του εκπροσώπου του. Ενεργοποίηση της σύνδεσης, µετά από την επιτυχή ολοκλήρωση του ελέγχου.

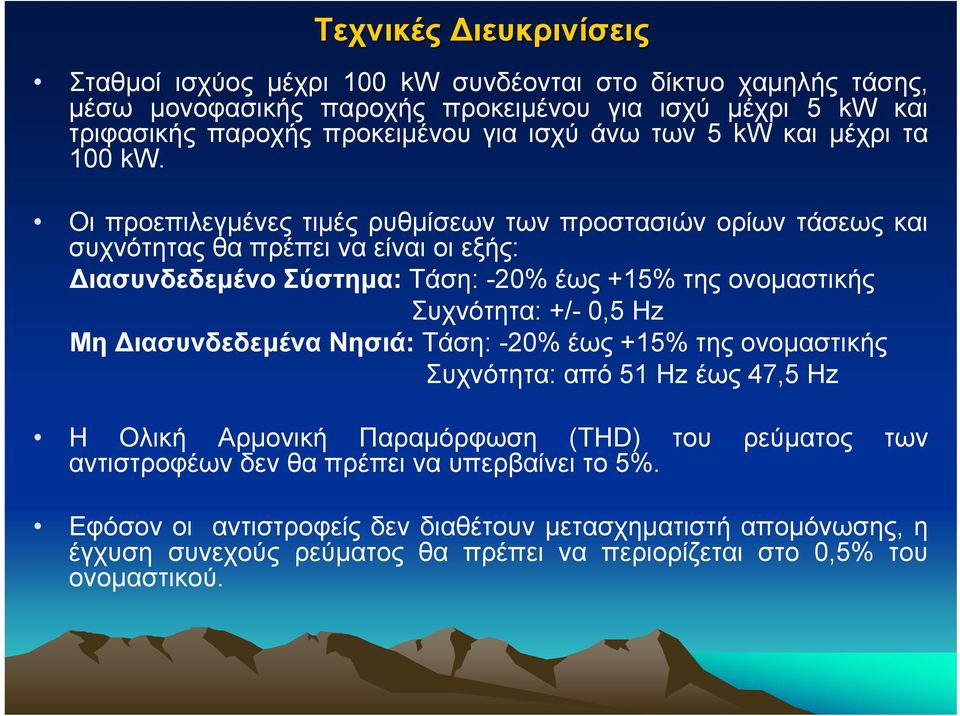

15 Τεχνικές ιευκρινίσεις Σταθµοί ισχύος µέχρι 100 kw συνδέονται στο δίκτυο χαµηλής τάσης, µέσω µονοφασικής παροχής προκειµένου για ισχύ µέχρι 5 kw και τριφασικής παροχής προκειµένου για ισχύ άνω των 5 kw και µέχρι τα 100 kw. Οι προεπιλεγµένες τιµές ρυθµίσεων των προστασιών ορίων τάσεως και συχνότητας θα πρέπει να είναι οι εξής: ιασυνδεδεµένο Σύστηµα: Τάση: -20% έως +15% της ονοµαστικής Συχνότητα: +/- 0,5 Hz Μη ιασυνδεδεµένα Νησιά: Τάση: -20% έως +15% της ονοµαστικής Συχνότητα: από 51 Hz έως 47,5 Hz Η Ολική Αρµονική Παραµόρφωση (THD) του ρεύµατος των αντιστροφέων δεν θα πρέπει να υπερβαίνει το 5%. Εφόσον οι αντιστροφείς δεν διαθέτουν µετασχηµατιστή αποµόνωσης, η έγχυση συνεχούς ρεύµατος θα πρέπει να περιορίζεται στο 0,5% του ονοµαστικού.

16 Τεχνικές ιευκρινίσεις Η προστασία έναντι του φαινοµένου της νησιδοποίησης είναι υποχρεωτική. Στο αντίστοιχο πεδίο του εντύπου αίτησης θα περιγράφεται η µέθοδος, η οποία θα είναι σύµφωνη µε το πρότυπο VDE Οι ανωτέρω προστασίες θα εµφανίζονται είτε στα τεχνικά εγχειρίδια των αντιστροφέων είτε στα πιστοποιητικά τους.

17 Για την πώληση της παραγόµενης ηλεκτρικής ενέργειας, απαιτείται σύµφωνα µε τα προβλεπόµενα από τη φορολογική νοµοθεσία η έκδοση από τον ενδιαφερόµενο τιµολογίων πώλησης και εποµένως θα πρέπει να έχει προβεί στην ανάλογη έναρξη επιτηδεύµατος ως παραγωγός ηλεκτρικής ενέργειας.
