MIT515, MIT525 και MIT1025 Μεγγώμετρα με Τάσεις Δοκιμών 5&10 kv DC

Transcript

1 και Μεγγώμετρα με Τάσεις Δοκιμών 5&10 kv DC Μέτρηση έως 10 TΩ και 20 TΩ () Τεστς IR, IR(t),PI, DAR, DD, SV και ramp Λειτουργία με AC τροφοδοσία, αν είναι άδεια η μπαταρία Μπαταρία Li -ion ταχείας φόρτισης, μεγάλης διάρκειας Μνήμη με καταγραφή ώρας/ημερομηνίας Ηλεκτρική ασφάλεια CATIV 600 V ΠΕΡΙΓΡΑΦΗ ΔΥΝΑΤΟΤΗΤΕΣ ΚΑΙ ΟΦΕΛΗ Τα νέα μεγγερώμετρα ΜΙΤ (Megger Insulation Testers) είναι ελαφρύτερα από κάθε άλλο προηγούμενο μοντέλο. Προσφέρουν εξελιγμένες λειτουργίες και γρήγορη φόρτιση. Η σειρά αποτελείται από 3 μοντέλα. Το βασικό μοντέλο στα 5kV (ΜΙΤ515) και δύο πλήρως εξοπλισμένα μοντέλα, ένα στα 5kV (ΜΙΤ525) και ένα στα 10kV (ΜΙΤ1025). Μετρήσεις αντίστασης μέχρι 10TΩ με τα μοντέλα των 5kV και έως 20TΩ με το μοντέλο των 10kV. Μία ριζοσπαστική δυνατότητα είναι η λειτουργία τους με τροφοδοσία AC από πρίζα, εάν αδειάσει η μπαταρία. Ο έξυπνος φορτιστής προσφέρει γρήγορη και βέλτιστη φόρτιση, εξασφαλίζοντας μεγάλο χρόνο ζωής της μπαταρίας με τον ελάχιστο αριθμό φορτίσεων. Σκληρή διπλή ανθεκτική θήκη με πυροπροστασία, για κορυφαία προστασία. Ειδική τσάντα για τα ηλεκτρόδια ελέγχου, που κουμπώνει στο καπάκι εξασφαλίζοντας ότι τα ηλεκτρόδια θα είναι πάντα με το όργανο.αφαιρούμενο καπάκι για άνετη πρόσβαση στις υποδοχές μέτρησης. Είναι IP65 με κλειστό καπάκι, για προστασία από εισχώρηση νερού ή σκόνης. Διπλής μόνωσης, ηλεκτρική ασφάλεια CATIV 600 V. Κλίμακα πέντε προεπιλεγμένων τάσεων δοκιμής με επιπλέον δυνατότητα επιλογής και άλλων τάσεων από το χρήστη. Εκτός του βασικού τεστ IR (Insulation Resistance) και του τέστ μόνωσης με χρόνο- ΙR(t), εκτελούν τα τέστ, Δείκτη Πόλωσης (Polarisation Index - PI), Λόγου Διηλεκτρικής Απορρόφησης (Dielectric Absorption Ratio-DAR), Βηματικής Τάσης (Step Voltage - SV) και το τέστ σταδιακής ανύψωσης τάσης (ramp). Απλά στη λειτουργία με δύο περιστροφικούς διακόπτες και μεγάλη ψηφιακή οθόνη για ταυτόχρονη απεικόνιση πολλών αποτελεσμάτων. Μνήμη μεγάλης χωρητικότητας για την καταγραφή των αποτελεσμάτων μέτρησης, με ώρα και ημερομηνία και ανάκληση των αποτελεσμάτων στην οθόνη. Σύνδεση με PC με το παρεχόμενο πρόγραμμα της Megger PowerDB lite, μέσω θωρακισμένης θύρας και καλωδίου USB. Αντίσταση μόνωσης 10TΩ (5 kv) και 20TΩ (10kV) Τεστ μόνωσης, IR, χρονομετρούμενο IR, PI και DAR Λειτουργία με άδεια μπαταρία από AC τροφοδοσία Μπαταρία Li-ion ταχείας φόρτισης μέχρι 6 ώρες συνεχούς λειτουργίας ( στα 5 kv) Ενσωματωμένο βολτόμετρο (30 V ως 660 V) Ηλεκτρική Ασφάλεια CATIV 600 V Μεγάλη LCD οθόνη νυχτερινού φωτισμού Φίλτρο απόρριψης θορύβου ως 3 ma Λειτουργία σε υψόμετρο μέχρι 3000 μέτρα ΠΡΟΣΘΕΤΕΣ ΔΥΝΑΤΟΤΗΤΕΣ ΤΩΝ MIT525/1025 Τεστ (DD, SV και ramp) Εξελιγμένη μνήμη Ρολόι Πραγματικού Χρόνου Σύνδεση με PC με USB καλώδιο Πρόγραμμα PowerDB Lite για κατέβασμα αποτελεσμάτων, εκτύπωση αναφορών με τις μετρήσεις, δημιουργία γραφημάτων.. ΕΦΑΡΜΟΓΕΣ Τα τεστ μεγγερωμέτρησης γίνονται σε καλώδια, μοτέρ, μετασχηματιστές, γεννήτριες, διακόπτες κλπ. Το IR τεστ είναι ιδανικό για μέτρηση μόνωσης σε τακτά χρονικά διαστήματα και εκτίμηση της τάσης της κατάστασής της στο μέλλον. Το IR εξαρτάται από τη θερμοκρασία. Τα μοντέλα με μνήμη, έχουν προαιρετική δυνατότητα καταγραφής της θερμοκρασίας.

2 ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Τροφοδοσία: V rms, 50/60 Hz, 60 VA Χωρητική εκφόρτιση: <250 ms/ F από 5000 V στα 50 V Μπαταρία: 11.1 V, 5.2 Αh, συμμόρφωση προς IEC 62133:2003 <500 ms/ F από V στα 50 V Διάρκεια Μπαταρίας : 6 ώρες συνεχούς λειτουργίας στα 5 kv με 100 MΩ φορτίο Ενδείξεις χωρητικότητας (πάνω από 500 V): 10 nf ως 25 F (ανάλογα με τη μετρούμενη τάση) : 4.5 ώρες συνεχούς λειτουργίας στα 10 kv με 100 MΩ φορτίο Ακρίβεια χωρητικότητας (23 C): Ακρίβεια τάσης εξόδου (>200 V, 0 C έως 30 C): ±10% ±5 nf +4%, -0%, ±10 V ονομαστικής τάσης δοκιμής στο 1 GΩ Χρόνος φόρτισης μπαταρίας: με φόρτιση 30 λεπτών. 2.5 ώρες από βαθιά εκφόρτιση, 2 ώρες από κανονική εκφόρτιση 1 ώρα λειτουργίας στα 5 kv, 100 MΩ Κλίμακα ένδειξης ρεύματος: Ακρίβεια μέτρησης ρεύματος (23 C): 0.01 na έως 6 ma ±5% ±0.2 na σε όλες τις τάσεις Τάσεις δοκιμών : : 250 V, 500 V, 1000 V, 2500 V, 5000 V 500 V, 1000 V, 2500 V, 5000 V, V Απόρριψη παρεμβολών (θορύβου): 1 ma ανά 250 V μέχρι 3mA το μέγιστο 1 ma ανά 600 V μέχρι 3 ma το μέγιστο Τάσεις επιλογής από τον χρήστη: 100 V ως 1 kv με βήμα 10 V 1 kv ως 5 kv με βήμα 25 V Κλίμακα βολτομέτρου: 30 V έως 660 V ac ή dc, 50/60 Hz 5 kv ως 10 kv με βήμα 25 V Ακρίβεια βολτομέτρου: ±3%, ±3 V Accuracy (23 C): Κλίμακα χρονομέτρου: Εως 99 λεπτά, ελάχιστη ρύθμιση στα 15 δευτερόλεπτα ακρίβεια (23 C) 5000 V ±5% στα 1TΩ ±20% στα 10 TΩ 2500 V 500 GΩ 5 TΩ 1000 V 200 GΩ 2 TΩ 500 V 100 GΩ 1 TΩ 250 V 50 GΩ 500 GΩ Χωρητικότητα μνήμης: Είδη τεστ: 5½ ώρες συνεχούς καταγραφής ανά 5 s. ή καταγραφή 33 PI τεστς ή 350 IR τεστς Ακρίβεια (23 ºC) MIT515 IR, IR(t), DAR, PI MIT525, IR, IR(t), DAR, PI, SV, DD, ramp τεστ 10 kv 5000 V 2500 V 1000 V 500 V 250 V ±5% στα 2TΩ 1TΩ 500 GΩ 200 GΩ 100 GΩ 50GΩ ±20% στα 20TΩ 10TΩ 5 TΩ 2 TΩ 1 TΩ 500 GΩ Διεπαφή (Interface): USB type B (device) Guard : σφάλμα 2% για διαρροή 500 kω με φορτίο 100 MΩ Εξοδος πραγματικ. χρόνου: USB, 1 ανάγνωση ανά s (Τάση, Ρεύμα και αντίσταση) Αναλογική απεικόνιση: Ψηφιακή απεικόνιση: 100 kω έως 10 TΩ 10 kω μέχρι 10 TΩ ΠΕΡΙΒΑΛΛΟΝΤΟΛΟΓΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Ύψος: 3000 m, διατηρείται η CAT IV, Αλλά για τεστ πάνω από 2000 m, συνδέστε πριν τα ηλεκτρόδια 10 kω μέχρι 20 TΩ Θερμοκρασία λειτουργίας : -20 C έως 50 C Ρεύμα βραχυκύκλωσης: 3 ma ονομαστικό,με μέγιστη ισχύ σε όλα τα φορτία, ξεπερνά άλλες συσκευές με 5 ma Θερμοκρασία αποθήκευσης: Υγρασία: -25 C έως 65 C 90% RH non-condensing στους 40 C Συναγερμός μόνωσης: 100 kω μέχρι 1 GΩ Προστασία από νερό, σκόνη: IP65 (με κλειστό καπάκι), IP40 (ανοιχτό) Χωρητική Φόρτιση: <3 s/ F με 3 ma στα 5 kv <5 s/ F με 3 ma στα 10 kv

3 ΓΕΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Ασφάλεια: Συμμόρφωση ως προς IEC , CATIV 600 V EMC: Συμμόρφωση ως προς IEC Διαστάσεις: 315 x 285 x 181mm (μήκος,πλάτος,ύψος) Βάρος: 4.5 Κιλά Παρεχόμενα ηλεκτρόδια Τα παρεχόμενα ηλεκτρόδια και ακροδέκτες συμμορφώνονται ως προς τις απαιτήσεις της IEC :2008. Τα μοντέλα των 5 kv είναι εφοδιασμένα με 3 ηλεκτρόδια μήκους 3 μέτρων που έχουν ακροδέκτες clips μεσαίου μεγέθους. Τα μοντέλα των 10 kv περιλαμβάνουν επιπλέον και ένα δεύτερο σετ με clips μεγάλου μεγέθους κατάλληλο για χρήση στα 10 kv. Η σχεδίαση αυτών των ηλεκτροδίων βασίζεται στην τελευταία τεχνολογία και στην εκτεταμένη γνώση της Megger στις μετρήσεις αντίστασης μόνωσης.. ΗΛΕΚΤΡΟΔΙΑ ΜΕ CLIPS ΜΕΣΑΙΟΥ ΜΕΓΕΘΟΥΣ (3x3m) Αυτά τα ηλεκτρόδια παρέχονται ως στάνταρντ και στα 3 μοντέλα και. Τα clips είναι σχεδιασμένα για να πιάνουν σε προς έλεγχο αντικείμενα μεγάλης διαμέτρου και ας υπάρχει στενότητα χώρου. Η μόνωσή τους είναι σχεδιασμένη, για προστασία του χρήστη μόνον από τις τάσεις εξόδου των οργάνων της μεγγερ στα 5 kv και 10 kv (όχι πάνω από 6 kv). Τα γυμνά clips είναι προφανές ότι δεν προστατεύουν το χρήστη σε καμμία περίπτωση από ενεργά ac συστήματα πάνω από 600 V a.c., r.m.s. σε ένα περιβάλλον CATIV. Κλάση μόνωσης καλωδίων: 12 kv dc (σήμανση επί του καλωδίου) Τύπος: Εύκαμπτα, διπλής μόνωσης με σιλικόνη. Το εσωτερικό στρώμα είναι άσπρο, για επισήμανση τυχόν ζημιάς. ΗΛΕΚΤΡΟΔΙΑ ΜΕ CLIPS ΜΕΓΑΛΟΥ ΜΕΓΕΘΟΥΣ (3x3m) Αυτά τα ηλεκτρόδια παρέχονται ως στάνταρντ μόνον στα. Τα clips είναι σχεδιασμένα για αντικείμενα μεγάλης διαμέτρου. Η μόνωσή τους είναι σχεδιασμένη, για προστασία του χρήστη μόνον από τις τάσεις εξόδου των οργάνων της Megger στα 5 kv και 10 kv. Τα clips είναι προφανές ότι δεν προστατεύουν το χρήστη σε καμμία περίπτωση από ενεργά ac συστήματα πάνω από 600 V a.c., r.m.s. σε ένα περιβάλλον CATIV Κλάση Μόνωσης καλωδίων: 12 kv dc (σήμανση στο καλώδιο) Τύπος: Εύκαμπτα, διπλής μόνωσης με σιλικόνη. Το εσωτερικό στρώμα είναι άσπρο, για επισήμανση τυχόν ζημιάς.

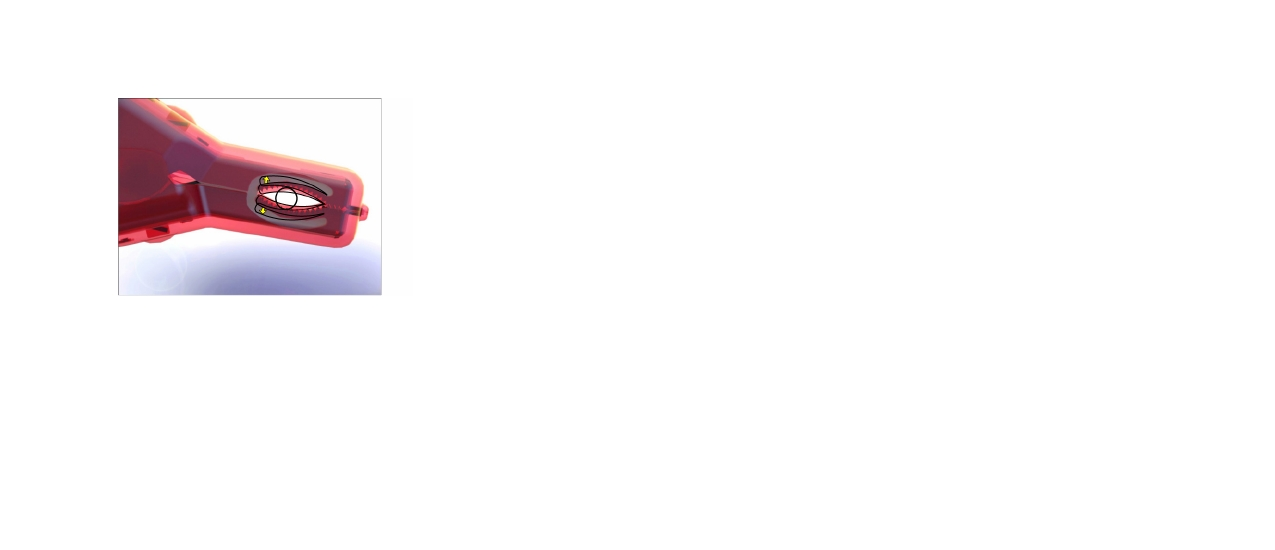

4 Ο σχεδιασμός των ηλεκτροδίων έχει γίνει από τη Megger, για διευκόλυνση των συνδέσεων σε πλήθος απενεργοποιημένων συστημάτων με σκοπό την διεξαγωγή μετρήσεων αντίστασης μόνωσης. Σε κάθε περίπτωση ο χρήστης είναι υπεύθυνος να λάβει τα κατάλληλα μέτρα ασφαλείας πριν κάνει τις συνδέσεις για μετρήσεις. Ακόμη και τα απομονωμένα συστήματα είναι πιθανόν να είναι φορτισμένα και διεξάγοντας ένα τεστ μόνωσης θα προστεθεί και άλλο φορτίο που μπορεί να είναι θανάσιμο. Για το λόγο αυτό κατά τη διάρκεια του τεστ, μην αγγίζετε τις συνδέσεις ποτέ, συμπεριλαμβανομένων των ηλεκτροδίων δοκιμής και των ακροδεκτών. Το σύστημα πρέπει να εκφορτισθεί με ασφάλεια πριν αγγίξετε τις συνδέσεις. ΣΧΕΔΙΑΣΜΕΝΑ ΓΙΑ ΚΑΘΗΜΕΡΙΝΗ ΧΡΗΣΗ Clip της Megger υπό έλεγχο για ερπυσμό σύμφωνα με τα πρότυπα της IEC. ΠΡΑΚΤΙΚΗ ΣΧΕΔΙΑΣΗ ΣΙΑΓΟΝΩΝ Τα ηλεκτρόδια ελέγχου είναι πολύ σημαντικά για οποιοδήποτε όργανο ακριβείας, για την ασφάλεια, τη μεγάλη διάρκεια ζωής και την ικανότητα να παρέχουν αξιόπιστες συνδέσεις σε μία ποικιλία αντικειμένων για έλεγχο. Η Megger τα σχεδιάζει ώστε να ικανοποιούν τόσον την ασφάλεια όσον και την εύκολη και πρακτική χρησιμοποίησή τους. ΚΛΕΙΔΩΜΑ ΤΩΝ ΒΥΣΜΑΤΩΝ ΤΩΝ ΗΛΕΚΤΡΟΔΙΩΝ ΣΤΟ ΟΡΓΑΝΟ Τα βύσματα των ηλεκτροδίων σε όλα τα όργανα των 5 kv και 10 kv μπαίνουν και κλειδώνουν στις αντίστοιχες υποδοχές. Τούτο μειώνει την πιθανότητα να βγεί ακούσια ένα βύσμα ή ηλεκτρόδιο και να χαθεί η σύνδεση με ένα μακρύ καλώδιο του οποίου η εναπομένουσα χωρητικότητα μπορεί να είναι θανάσιμη. Σιαγόνες ειδικού τύπου που παρέχουν εξαιρετική σύνδεση σε συγκεκριμένους τύπους καλωδίων. Με το βέλος επάνω στο βύσμα του ηλεκτροδίου οριζόντια το βάζετε στην υποδοχή για να κλειδώσει, όπως φαίνεται στην εικόνα. Για να ξεκλειδώσει και να το βγάλετε, περιστρέψτε το βύσμα 90º. Για τον ίδιο λόγο τα βύσματα είναι κολημμένα στα καλώδια ελέγχου και δεν αφαιρούνται. ΠΡΑΚΤΙΚΗ ΣΧΕΔΙΑΣΗ Τα clips έχουν κινητή σιαγόνα που εξασφαλίζει την ασφάλεια αλλά όταν κλείνει είναι ευκίνητη και τα μεταλλικά δόντια επιτρέπουν την ανεμπόδιστη επαφή με το υπό έλεγχο αντικείμενο.

5 Προαιρετικά ηλεκτρόδια CLIPS ΜΕΣΑΙΟΥ ΚΑΙ ΜΕΓΑΛΟΥ ΜΕΓΕΘΟΥΣ Εκτός από τα παρεχόμενα ηλεκτρόδια των 3m, διατίθενται προαιρετικά και ηλεκτρόδια με μεσαία και μεγάλα clips σε μήκη των 5m, 8m, 10m και 15m. Στο τέλος του φυλαδίου υπάρχει κατάλογος. Πέραν αυτών των standard καλωδίων υπάρχει η δυνατότητα κατασκευής σε μήκη που εσείς επιθυμείτε, για ειδικές εφαρμογές. Επικοινωνείστε με τη Megger για τιμές που έχουν σχέση με τις ποσότητες. ΗΛΕΚΤΡΟΔΙΑ ΜΕ ΣΥΜΠΑΓΗ CLIPS Τα clips αυτά σχεδιάστηκαν για σύνδεση σε αντικείμενα όπου η πρόσβαση είναι περιορισμένη. Δεν είναι μονωμένα. Σημείωση: Τα screened ηλεκτρόδια είναι σημαντικά για αυτούς που εργάζονται σε περιβάλλον με υψηλό ηλεκτρικό θόρυβο (πχ υποσταθμοί) και σε χώρους όπου οι διαρροές μεταξύ των ηλεκτροδίων μπορεί να είναι πρόβλημα. ΗΛΕΚΤΡΟΔΙΑ XAMHΛΗΣ ΜΕ CLIPS ΚΑΙ PROBES Τα ηλεκτρόδια με probes και clips leadset είναι σχεδιασμένα για ελέγχους σε κυκλώματα χαμηλής τάσης με τάσεις δοκιμών έως 1 kv. Η μόνωσή τους είναι σχεδιασμένη για προστασία του χρήστη μόνον για μέγιστη έξοδο 1 kv από τα μεγγερώμετρα της Megger των 5 kv και 10 kv. Μην τα χρησιμοποιείτε σε υψηλότερες τάσεις. Κλάση Μόνωσης καλ: 1 kv dc ΑΣΦΑΛΙΣΜΕΝΑ ΗΛΕΚΤΡΟΔΙΑ ME CLIPS & PROBES Επειδή είναι γυμνά πρέπει να τα συνδέετε/αποσυνδέετε με εξαιρετική προσοχή για αποφυγή ηλεκτροπληξίας. Κλάση Μόνωσης καλωδίων: 12 kv dc Τύπος καλωδίων: Εύκαμπτα, διπλής μόνωσης με σιλικόνη. Το εσωτερικό στρώμα είναι άσπρο, για επισήμανση τυχόν ζημιάς. ΗΛΕΚΤΡΟΔΙΑ ΜΕ ΣΥΜΠΑΓΗ CLIPS ME SCREENED ΚΑΛΩΔΙΟ ΣΤΑ 5 ή 10KV Τα clips είναι αμόνωτα για σύνδεση σε αντικείμενα με περιορισμένη πρόσβαση. Οι συνδέσεις πρέπει να γίνονται με μεγάλη προσοχή. Το καλώδιο screened είναι ειδικής κατασκευής για εκτροπή των ρευμάτων διαρροής. Τα screened ηλεκτρόδια αποτελούνται από: Τα ηλεκτρόδια αυτά είναι σχεδιασμένα για έλεγχο με τάσεις δοκιμών έως 1 kv. Συμμορφούνται ως προς GS38 και είναι εφοδιασμένα με ασφάλειες FF500mA, 50 ka fuses και επιτρέπουν ασφαλείς μετρήσεις τάσεων, όταν χρησιμοποιείται η επιλογή της τάσης από τον χρήστη στα και. Η μόνωσή τους είναι σχεδιασμένη για προστασία του χρήστη μόνον για μέγιστη έξοδο 1 kv από τα μεγγερώμετρα της Megger των 5 kv και 10 kv. Μην τα χρησιμοποιείτε σε υψηλότερες τάσεις. Κλάση Μόνωσης καλωδίων: 1 kv Περισσότερες πληροφορίες για άλλους τύπους ηλεκτροδίων στο ή στον τοπικό αντιπρόσωπο MERCURY, τηλ , mercury@hol.gr, Ένα μαύρο / αρνητικό ηλεκτρόδιο με screened καλώδιο Ένα κόκκινο/θετικό ηλεκτρόδιο χωρίς screened καλώδιο. Κλάση Μόνωσης καλωδίων: 5 kv ή 10 kv dc Τύπος καλωδίων: Εύκαμπτο screened PVC

6 Είδος ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΠΑΡΑΓΓΕΛΙΑ Κωδικός Είδος Κωδικός MIT515-UK Προαιρετικά ηλεκτρόδια MIT515-US Ηλεκτρόδια υψηλής τάσης-hv MIT515-EU Ηλεκτρόδιο 3x5 m με μεγάλα μονωμένα clips* MIT515-AU Ηλεκτρόδιο 3x8 m με μεγάλα μονωμένα clips MIT525-UK Ηλεκτρόδιο 3x10 m με μεγάλα μονωμένα clips MIT525-US Ηλεκτρόδιο 3x15m με μεγάλα μονωμένα clips MIT525-EU Ηλεκτρόδιο 3x5 m με μεσαία μονωμένα clips * MIT525-AU Ηλεκτρόδιο 3x8 m με μεσαία μονωμένα clips UK Ηλεκτρόδιο 3x10 m με μεσαία μονωμένα clips US Ηλεκτρόδιο 3x15 m με μεσαία μονωμένα clips EU -AU Περιλαμβανόμενα παρελκόμενα (σε όλα) *Αυτά τα ηλεκτρόδια μπορούν να κατασκευασθούν και σε άλλα μήκη για ειδικές εφαρμογές, κατόπιν παραγγελίας. Επικοινωνείστε με τη Megger ή τον τοπικό σας αντιπρόσωπο (Μercury τηλ , mercury@hol.gr) για λεπτομέρειες. Οδηγίες χρήσης σε CD (Ελληνικά) Καλώδιο τροφοδοσίας Ηλεκτρόδιο 3x3 m με μεσαία μονωμένα clips Ηλεκτρόδιο 3x3m μεγάλα μονωμένα clips (στο ) Πρόσθετα παρελκόμενα που περιλαμβάνονται στα MIT525, Kαλώδιο USB Πρόγραμμα PowerDB Lite για PC Ηλεκτρόδιο 3x3 m με γυμνά συμπαγή clips Ηλεκτρόδιο 3x8 m με γυμνά συμπαγή clips Ηλεκτρόδιο 3x15 m με γυμνά συμπαγή clips Ηλεκτρόδια Screened υψηλής τάσης HV Screened ηλεκτρόδιο 3 m, 5 kv με μικρά γυμνά clips Screened ηλεκτρόδιο 15 m, 5 kv με μικρά γυμνά clips Screened ηλεκτρόδιο 3 m, 10 kv με μικρά γυμνά clips Screened ηλεκτρόδιο 10 m, 10 kv με μικρά γυμνά clips Προαιρετικά Παρελκόμενα Screened ηλεκτρόδιο 15 m, 10 kv με μικρά γυμνά clips Ηλεκτρόδια χαμηλής 1 kv Ασφαλισμένα ηλεκτρόδια με probes και clips Ηλεκτρόδια με probes και clips (χωρίς ασφάλεια) Αλλα CB101, 5 kv Κυτίο Διακρίβωσης Πιστοποιητικό Διακρίβωσης - CB UKAS Πιστοποιητικό Διακρίβωσης CB UK Archcliffe Road Dover CT17 9EN England T +44 (0) F +44 (0) UKsales@megger.com UNITED STATES 4271 Bronze Way Dallas TX USA T (USA only) T F USsales@megger.com OTHER TECHNICAL SALES OFFICES Valley Forge USA, College Station USA, Sydney AUSTRALIA, Täby SWEDEN, Ontario CANADA, Trappes FRANCE, Oberursel GERMANY, Aargau SWITZERLAND, Dubai UEA, Mumbai INDIA, Durban SOUTH AFRICA, Chonburi THAILAND, Malaga SPAIN CERTIFICATION ISO Registered to ISO 9001:2008 Cert. no. Q Registered to ISO Cert. no. EMS MIT515_525_1025_DS_en_V04 Megger is a registered trademark
