Χαρακτηριστικά του (ADAPTOR) προσαρμοστή για την μέτρηση οπτικής ίνας Η εικόνα 2 περγράφει τα χαρακτηριστικά του DSP-FTA 410 ADAPTOR.

Transcript

1 Πληροφορίες για την ασφάλεια του χρήστη Προειδοποίηση Για την αποφύγη ανεπανόρθψτης στα μάτια, προκαλούμενη απο την βλαβερή για τον άνθρωπο ακτινοβολία: Μήν κοιτάτε κατευθείαν μέσα στους οπτικούς CONNECTORSεξόδου (εικόνα 2). Κάποιες πηγές παράγουν αόρατη ακτινοβολία η οποία μπορεί να προκαλέσει μόνιμη βλάβη στα μάτια. Μήν ανοίγετε την συσκεύη. Δεν υπάρχουν επισκευάσιμα απο τεχνικό κομμάτια εντός αυ Μήν χρησιμοποι είτ ε μγενθινιτικούς φακούς για να παρατηρήσετε τις εξόδους της οπτικής ίνας οι οποίοι δεν προσφέρουν το κατάλληλο φιλτράρισμα. Η χπήση μή ενδεδειμένων ελέγχων (ρυθμίσεων) και διαδικασιών είναι ικανή να επιφέρει ορατά καταστρεπτικά αποτελέσματα στην ακτινοβολία. Χαρακτηριστικά του (ADAPTOR) προσαρμοστή για την μέτρηση οπτικής ίνας Η εικόνα 2 περγράφει τα χαρακτηριστικά του DSP-FTA 410 ADAPTOR. 1. SC CONNECTOR εξόδου. Εκπέμπει οπτικά σήματα τύπου MULTIMODE μέσω της ίδιας ίνας, στα 850 ημ και στα 1300 ημ. 2. SC CONNECTOR εισόδου. Λαμβάνει MULTIMODE οπτικά σήματα στα 850 ημ και 1300ηΜ και οπτικά σήματα τύπου SINGLEMODE στα 1310ηΜ και 1550 ημ. 3. DB 60 CONNECTOR και κλειδώνει και να την προσαρμογή της μονάδας DSP-FTA 410 στην συσκευή μέτρησης FLUKE DSP Μηχανισμός ολίσθησης για το κλείδωμα της μονάδας DSP-FTA 410 στο όργανο μέτρησης DSP 4000ή σε απομακρισμένη μονάδα. Συνοπτικές ρυθμίσεις για την μετρήσεως της οπτικής Παρακάτω περιγράφονται εν συντομία οι ρυθμίσεις για την μέτρηση μίας οπτικής σύνδέσης και για τον ελέγχου της. Μέτρηση έλεγχος πρότυπου τύπου καλωδίου: Στην επιλογή SET UP επιλέγουμε την πύθμιση TEST STANDARD και τον τύπο του καλωδίου: (MULTIMODE ή SINGLEMODE) ο οποίος ανταποκρίνεται στην υπο μέτρηση (έλεγχο) οπτική ίνα. Διευθέτηση διαχείρηση απομακρισμένου άκρου: (REMOTE AND CONFIGURATION) Στην επιλογή SET UP επιλέγουμε τον λειτουργία SMART MODE, LOOPBACK, ή FAR END SOCURCE. Επιλέγουμε την ρύθμιση SMART REMOTE MODE όταν χρησιμοποιούμε δύο μοναδές DSP-FTA 410. Επιλέγουμε την ρύθμιση LOOPBACK MODE όταν χρησιμοποιούμε μία μονάδα DSP-FTA 410. Η λειτουργία FAR END SOURCE απαιτεί μια ξεχωριστή οπτική πηγή, τέτοια όπως το FLUKE FOS 850/300 πηγή MULTIMODE σήματος ή το FLUKE LS 1310/1550 πηγή LASER. Οι εικόνες 8,9 και 10 δείχνει τους τρείς προγραμματισμούς.

2 Το πλήθος των ADAPTORS και το πλήθος των SPLICES Eαν απαιτείται, στην πύθμιση SET UP καθορίζουμε το σημείο αναφοράς για το επίπεδο ισχύος έτσι ώστε να μπορέσουμε να κάνουμε τον έλεγχο ισχύος και την μέτρηση των απολειών. Οι εικόνες 5,6 και 7 παρουσιάζουν τις συνδέσεις για τις τρείς πργραμματισμούς για μέτρηση REMOTE END (απομακπισμένης άκρης). Ρυθμίσεις για την μέτρηση έλεγχο οπτικής ίνας Αυτό το τμήμα των σημειώσεων μας αναφέρει πως να διαχειρηστούμε το όργανο μέτρησης γαι το έλεγχο (- μέτρηση) των συνδέσεων. Επιλέγοντας ένα πρότυπο οπτικής ίνας (τύπο) και έναν πρότυπο έλεγχο. Ο πρότυπος έλεγχος οπτικής μας καθορίζει τα όρια των απωλείων σε ADAPTORS και SPLICES, το μήκος των οπτικών συνδέσεων και άλλες παραμέτρουε. Επίσης όταν επιλέγουμε έναν πρότυπο έλεγχο, το όργανο μέτρησης μας προτρέπει να διαλέξουμε έναν τύπο καλωδίου (οπτικής ίνας). Επιλέγουμε ένα πρότυπο έλεγχου (- μέτρησης) και έναν τύπο καλωδίου ως εξής: 1. Προσαρμόζουμε μία μονάδα DSP-FTA 410 στο όργανα DSP 4000 (FLUKE) τον επιλογέα του DSP 4000 στην επιλογή SET UP και πιέζουμε ENTER. 2. Χρησιμοποιούμε την επιλογή των δεικτών (βέλη) για να φωτίσουμε (επιλέξουμε) τον κατάλληλο πρότυπο έλεγχο και πιέζουμε ENTER. 3. Χρησιμποιούμε τα βέλη για να επιλέξουμε τον κατάλληλο τύπο οπτικής ίνας και πατάμε ENTER. Το όργανο μέτρησης DSP 4000 έχει προγραμματιστεί με τα διεθέσιμα εργοστασιακά πρότυπα. Όταν προκύφουν νέα πρότυπα, θα συμπεριληφθούν μαζί με τις προγραμματιστικές αναβαθμίσεις του DSP Καθορισμός της διαχείπησης απομακρισμένου άκρου. Στην ρύθμιση SET UP επιλέγουμε την ρύθμιση REMOTE END CONFIGURATION η οποία τιριάζει με τον προγραμματισμένο του έλεγχου. (Συνήθως, θα χρησιμοποιούμε τον SMART REMOTE. Ο τρόπος SMART REMOTE χρησιμοποιεί δυο μονάδες DSP-FTA 410. Μια για τον κύριο σταθμό και μια γαι τον δευτερεύον σταθμό. (είκονα 8) Ο τρόπος LOOPBACK χρησιμοποιεί μόνο μια μονάδα DSP-FTA 410, (για το κύρια μονάδα DSP 4000 / Στο άλλο άκρο ένα οπτικό PATCH CORD χρησιμοποιείται για να συμπληρώσει τον διπλό οπτικό δρόμο. (εικόνα 9). Μπορούμε επίσης να χρησιμοποιείσουμε αυτόν τον τρόπο για να (ελέγξουμε) μετρήσουμε μια μονή οπτική ίνα ή ένα καρούλι οπτικής ίνας με τα PATCH CORDS στην έξοδο και στην είσοδο του DSP-FTA 410. Ο τρόπος FAR END SOURCE χρησιμοποιείται με μια πηγή LASER, όπως η πηγή του FLUKE LS 1310/1550, για να μετρήσουμε μια SINGLEMODE οπτική ίνα. Μπορούμε επίσης να χρησιμοποιήσουμε τον τρόπο FAR END SOURCE με μια ξεχωριστή πηγή MULTIMODE, τέτοια όπως την πηγή οπτικής ίνας του FLUKE FOS 850/1300 (εικόνα 10). Εαν Επιλέξουμε την SINGLEMODE οπτική ίνα όταν έχουμε επιλέξει έναν πρότυπο ελεγχο και έναν τύπο οπτικής ίνας; ο προγραμματισμός της απομακρισμένης άκρης αυτόματα μετασχηματίζεται σε τρόπο FAR END SOURCE.

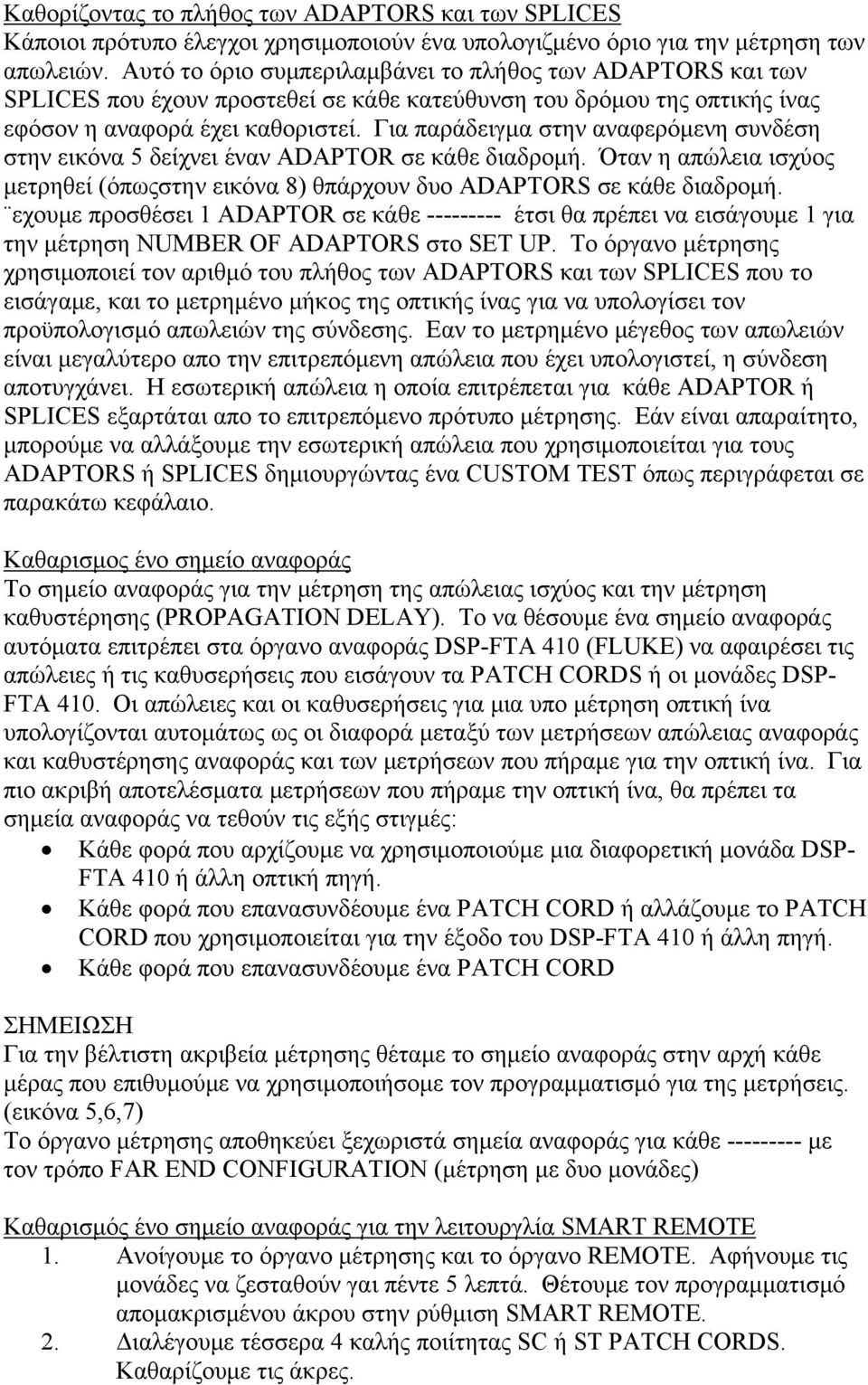

3 Καθορίζοντας το πλήθος των ADAPTORS και των SPLICES Κάποιοι πρότυπο έλεγχοι χρησιμοποιούν ένα υπολογιζμένο όριο για την μέτρηση των απωλειών. Αυτό το όριο συμπεριλαμβάνει το πλήθος των ADAPTORS και των SPLICES που έχουν προστεθεί σε κάθε κατεύθυνση του δρόμου της οπτικής ίνας εφόσον η αναφορά έχει καθοριστεί. Για παράδειγμα στην αναφερόμενη συνδέση στην εικόνα 5 δείχνει έναν ADAPTOR σε κάθε διαδρομή. Όταν η απώλεια ισχύος μετρηθεί (όπωςστην εικόνα 8) θπάρχουν δυο ADAPTORS σε κάθε διαδρομή. εχουμε προσθέσει 1 ADAPTOR σε κάθε έτσι θα πρέπει να εισάγουμε 1 για την μέτρηση NUMBER OF ADAPTORS στο SET UP. Το όργανο μέτρησης χρησιμοποιεί τον αριθμό του πλήθος των ADAPTORS και των SPLICES που το εισάγαμε, και το μετρημένο μήκος της οπτικής ίνας για να υπολογίσει τον προϋπολογισμό απωλειών της σύνδεσης. Εαν το μετρημένο μέγεθος των απωλειών είναι μεγαλύτερο απο την επιτρεπόμενη απώλεια που έχει υπολογιστεί, η σύνδεση αποτυγχάνει. Η εσωτερική απώλεια η οποία επιτρέπεται για κάθε ADAPTOR ή SPLICES εξαρτάται απο το επιτρεπόμενο πρότυπο μέτρησης. Εάν είναι απαραίτητο, μπορούμε να αλλάξουμε την εσωτερική απώλεια που χρησιμοποιείται για τους ADAPTORS ή SPLICES δημιουργώντας ένα CUSTOM TEST όπως περιγράφεται σε παρακάτω κεφάλαιο. Καθαρισμος ένο σημείο αναφοράς Το σημείο αναφοράς για την μέτρηση της απώλειας ισχύος και την μέτρηση καθυστέρησης (PROPAGATION DELAY). Το να θέσουμε ένα σημείο αναφοράς αυτόματα επιτρέπει στα όργανο αναφοράς DSP-FTA 410 (FLUKE) να αφαιρέσει τις απώλειες ή τις καθυσερήσεις που εισάγουν τα PATCH CORDS ή οι μονάδες DSP- FTA 410. Οι απώλειες και οι καθυσερήσεις για μια υπο μέτρηση οπτική ίνα υπολογίζονται αυτομάτως ως οι διαφορά μεταξύ των μετρήσεων απώλειας αναφοράς και καθυστέρησης αναφοράς και των μετρήσεων που πήραμε για την οπτική ίνα. Για πιο ακριβή αποτελέσματα μετρήσεων που πήραμε την οπτική ίνα, θα πρέπει τα σημεία αναφοράς να τεθούν τις εξής στιγμές: Κάθε φορά που αρχίζουμε να χρησιμοποιούμε μια διαφορετική μονάδα DSP- FTA 410 ή άλλη οπτική πηγή. Κάθε φορά που επανασυνδέουμε ένα PATCH CORD ή αλλάζουμε το PATCH CORD που χρησιμοποιείται για την έξοδο του DSP-FTA 410 ή άλλη πηγή. Κάθε φορά που επανασυνδέουμε ένα PATCH CORD ΣΗΜΕΙΩΣΗ Για την βέλτιστη ακριβεία μέτρησης θέταμε το σημείο αναφοράς στην αρχή κάθε μέρας που επιθυμούμε να χρησιμοποιήσομε τον προγραμματισμό για της μετρήσεις. (εικόνα 5,6,7) Το όργανο μέτρησης αποθηκεύει ξεχωριστά σημεία αναφοράς για κάθε με τον τρόπο FAR END CONFIGURATION (μέτρηση με δυο μονάδες) Καθαρισμός ένο σημείο αναφοράς για την λειτουργλία SMART REMOTE 1. Ανοίγουμε το όργανο μέτρησης και το όργανο REMOTE. Αφήνουμε τις μονάδες να ζεσταθούν γαι πέντε 5 λεπτά. Θέτουμε τον προγραμματισμό απομακρισμένου άκρου στην ρύθμιση SMART REMOTE. 2. Διαλέγουμε τέσσερα 4 καλής ποιίτητας SC ή ST PATCH CORDS. Καθαρίζουμε τις άκρες.

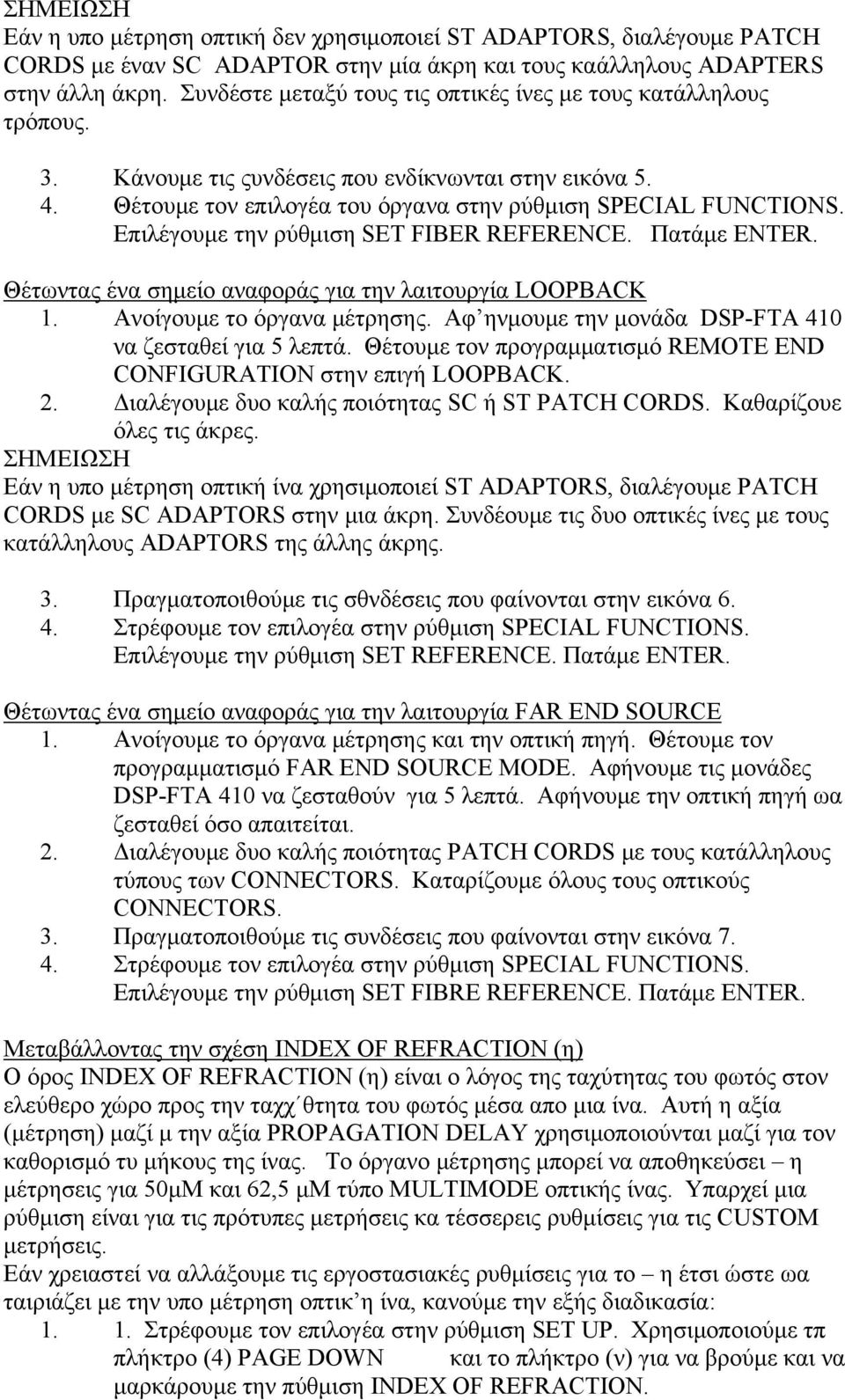

4 ΣΗΜΕΙΩΣΗ Εάν η υπο μέτρηση οπτική δεν χρησιμοποιεί ST ADAPTORS, διαλέγουμε PATCH CORDS με έναν SC ADAPTOR στην μία άκρη και τους καάλληλους ADAPTERS στην άλλη άκρη. Συνδέστε μεταξύ τους τις οπτικές ίνες με τους κατάλληλους τρόπους. 3. Κάνουμε τις ςυνδέσεις που ενδίκνωνται στην εικόνα Θέτουμε τον επιλογέα του όργανα στην ρύθμιση SPECIAL FUNCTIONS. Επιλέγουμε την ρύθμιση SET FIBER REFERENCE. Πατάμε ENTER. Θέτωντας ένα σημείο αναφοράς για την λαιτουργία LOOPBACK 1. Ανοίγουμε το όργανα μέτρησης. Αφ ηνμουμε την μονάδα DSP-FTA 410 να ζεσταθεί για 5 λεπτά. Θέτουμε τον προγραμματισμό REMOTE END CONFIGURATION στην επιγή LOOPBACK. 2. Διαλέγουμε δυο καλής ποιότητας SC ή ST PATCH CORDS. Καθαρίζουε όλες τις άκρες. ΣΗΜΕΙΩΣΗ Εάν η υπο μέτρηση οπτική ίνα χρησιμοποιεί ST ADAPTORS, διαλέγουμε PATCH CORDS με SC ADAPTORS στην μια άκρη. Συνδέουμε τις δυο οπτικές ίνες με τους κατάλληλους ADAPTORS της άλλης άκρης. 3. Πραγματοποιθούμε τις σθνδέσεις που φαίνονται στην εικόνα Στρέφουμε τον επιλογέα στην ρύθμιση SPECIAL FUNCTIONS. Επιλέγουμε την ρύθμιση SET REFERENCE. Πατάμε ENTER. Θέτωντας ένα σημείο αναφοράς για την λαιτουργία FAR END SOURCE 1. Ανοίγουμε το όργανα μέτρησης και την οπτική πηγή. Θέτουμε τον προγραμματισμό FAR END SOURCΕ MODE. Αφήνουμε τις μονάδες DSP-FTA 410 να ζεσταθούν για 5 λεπτά. Αφήνουμε την οπτική πηγή ωα ζεσταθεί όσο απαιτείται. 2. Διαλέγουμε δυο καλής ποιότητας PATCH CORDS με τους κατάλληλους τύπους των CONNECTORS. Καταρίζουμε όλους τους οπτικούς CONNECTORS. 3. Πραγματοποιθούμε τις συνδέσεις που φαίνονται στην εικόνα Στρέφουμε τον επιλογέα στην ρύθμιση SPECIAL FUNCTIONS. Επιλέγουμε την ρύθμιση SET FIBRE REFERENCE. Πατάμε ENTER. Μεταβάλλοντας την σχέση INDEX OF REFRACTION (η) Ο όρος INDEX OF REFRACTION (η) είναι ο λόγος της ταχύτητας του φωτός στον ελεύθερο χώρο προς την ταχχ θτητα του φωτός μέσα απο μια ίνα. Αυτή η αξία (μέτρηση) μαζί μ την αξία PROPAGATION DELAY χρησιμοποιούνται μαζί για τον καθορισμό τυ μήκους της ίνας. Το όργανο μέτρησης μπορεί να αποθηκεύσει η μέτρησεις για 50μΜ και 62,5 μμ τύπο MULTIMODE οπτικής ίνας. Υπαρχεί μια ρύθμιση είναι για τις πρότυπες μετρήσεις κα τέσσερεις ρυθμίσεις για τις CUSTOM μετρήσεις. Εάν χρειαστεί να αλλάξουμε τις εργοστασιακές ρυθμίσεις για το η έτσι ώστε ωα ταιριάζει με την υπο μέτρηση οπτικ η ίνα, κανούμε την εξής διαδικασία: Στρέφουμε τον επιλογέα στην ρύθμιση SET UP. Χρησιμοποιούμε τπ πλήκτρο (4) PAGE DOWN και το πλήκτρο (ν) για να βρούμε και να μαρκάρουμε την πύθμιση INDEX OF REFRACTION.

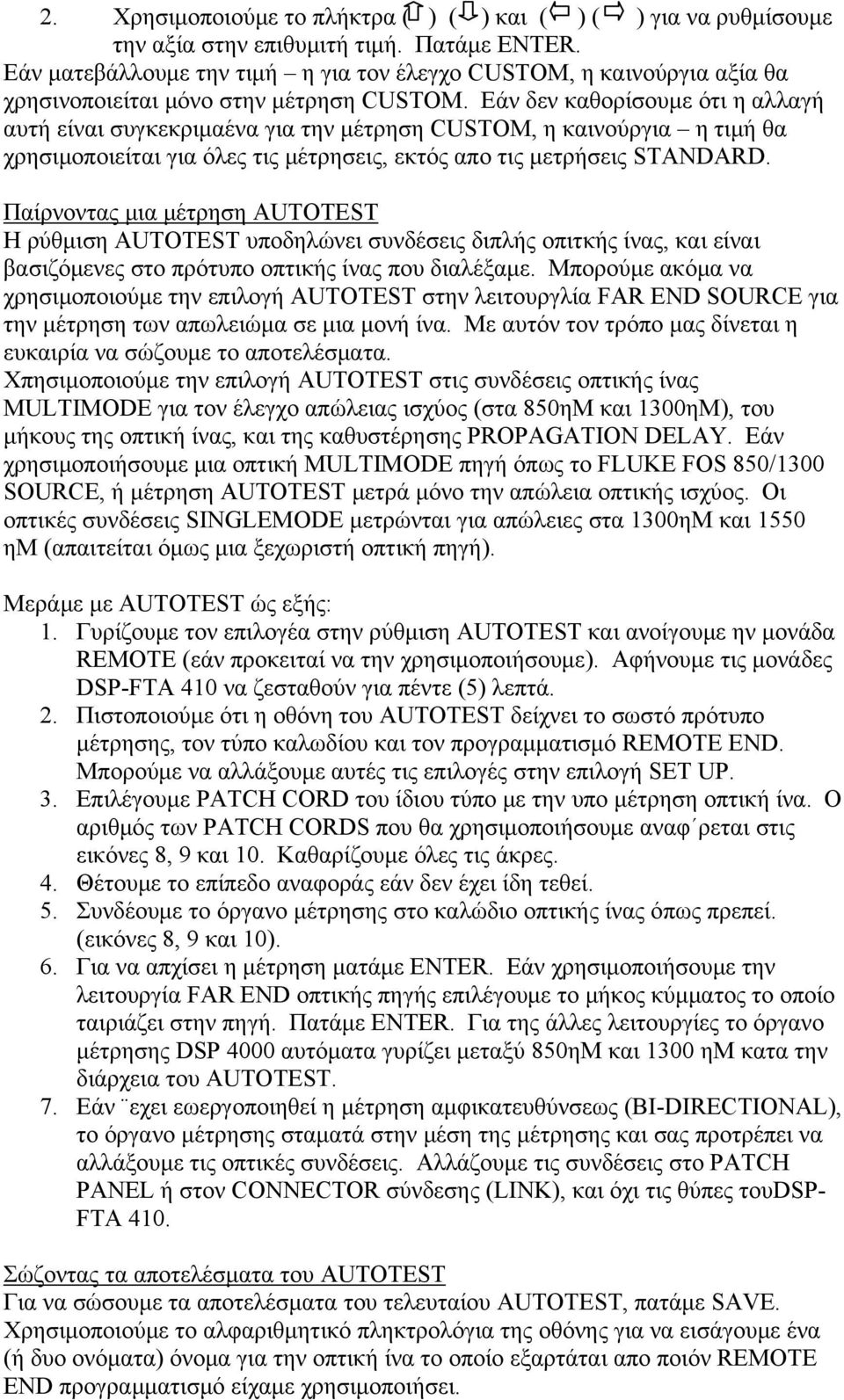

5 2. Χρησιμοποιούμε το πλήκτρα ( ) ( ) και ( ) ( ) για να ρυθμίσουμε την αξία στην επιθυμιτή τιμή. Πατάμε ENTER. Εάν ματεβάλλουμε την τιμή η για τον έλεγχο CUSTOM, η καινούργια αξία θα χρησινοποιείται μόνο στην μέτρηση CUSTOM. Εάν δεν καθορίσουμε ότι η αλλαγή αυτή είναι συγκεκριμαένα για την μέτρηση CUSTOM, η καινούργια η τιμή θα χρησιμοποιείται για όλες τις μέτρησεις, εκτός απο τις μετρήσεις STANDARD. Παίρνοντας μια μέτρηση AUTOTEST Η ρύθμιση AUTOTEST υποδηλώνει συνδέσεις διπλής οπιτκής ίνας, και είναι βασιζόμενες στο πρότυπο οπτικής ίνας που διαλέξαμε. Μπορούμε ακόμα να χρησιμοποιούμε την επιλογή AUTOTEST στην λειτουργλία FAR END SOURCE για την μέτρηση των απωλειώμα σε μια μονή ίνα. Με αυτόν τον τρόπο μας δίνεται η ευκαιρία να σώζουμε το αποτελέσματα. Χπησιμοποιούμε την επιλογή AUTOTEST στις συνδέσεις οπτικής ίνας MULTIMODE για τον έλεγχο απώλειας ισχύος (στα 850ηΜ και 1300ηΜ), του μήκους της οπτική ίνας, και της καθυστέρησης PROPAGATION DELAY. Εάν χρησιμοποιήσουμε μια οπτική MULTIMODE πηγή όπως το FLUKE FOS 850/1300 SOURCE, ή μέτρηση AUTOTEST μετρά μόνο την απώλεια οπτικής ισχύος. Οι οπτικές συνδέσεις SINGLEMODE μετρώνται για απώλειες στα 1300ηΜ και 1550 ημ (απαιτείται όμως μια ξεχωριστή οπτική πηγή). Μεράμε με AUTOTEST ώς εξής: 1. Γυρίζουμε τον επιλογέα στην ρύθμιση AUTOTEST και ανοίγουμε ην μονάδα REMOTE (εάν προκειταί να την χρησιμοποιήσουμε). Αφήνουμε τις μονάδες DSP-FTA 410 να ζεσταθούν για πέντε (5) λεπτά. 2. Πιστοποιούμε ότι η οθόνη του AUTOTEST δείχνει το σωστό πρότυπο μέτρησης, τον τύπο καλωδίου και τον προγραμματισμό REMOTE END. Μπορούμε να αλλάξουμε αυτές τις επιλογές στην επιλογή SET UP. 3. Επιλέγουμε PATCH CORD του ίδιου τύπο με την υπο μέτρηση οπτική ίνα. Ο αριθμός των PATCH CORDS που θα χρησιμοποιήσουμε αναφ ρεται στις εικόνες 8, 9 και 10. Καθαρίζουμε όλες τις άκρες. 4. Θέτουμε το επίπεδο αναφοράς εάν δεν έχει ίδη τεθεί. 5. Συνδέουμε το όργανο μέτρησης στο καλώδιο οπτικής ίνας όπως πρεπεί. (εικόνες 8, 9 και 10). 6. Για να απχίσει η μέτρηση ματάμε ENTER. Εάν χρησιμοποιήσουμε την λειτουργία FAR END οπτικής πηγής επιλέγουμε το μήκος κύμματος το οποίο ταιριάζει στην πηγή. Πατάμε ENTER. Για της άλλες λειτουργίες το όργανο μέτρησης DSP 4000 αυτόματα γυρίζει μεταξύ 850ηΜ και 1300 ημ κατα την διάρχεια του AUTOTEST. 7. Εάν εχει εωεργοποιηθεί η μέτρηση αμφικατευθύνσεως (BI-DIRECTIONAL), το όργανο μέτρησης σταματά στην μέση της μέτρησης και σας προτρέπει να αλλάξουμε τις οπτικές συνδέσεις. Αλλάζουμε τις συνδέσεις στο PATCH PANEL ή στον CONNECTOR σύνδεσης (LINK), και όχι τις θύπες τουdsp- FTA 410. Σώζοντας τα αποτελέσματα του AUTOTEST Για να σώσουμε τα αποτελέσματα του τελευταίου AUTOTEST, πατάμε SAVE. Χρησιμοποιούμε το αλφαριθμητικό πληκτρολόγια της οθόνης για να εισάγουμε ένα (ή δυο ονόματα) όνομα για την οπτική ίνα το οποίο εξαρτάται απο ποιόν REMOTE END προγραμματισμό είχαμε χρησιμοποιήσει.

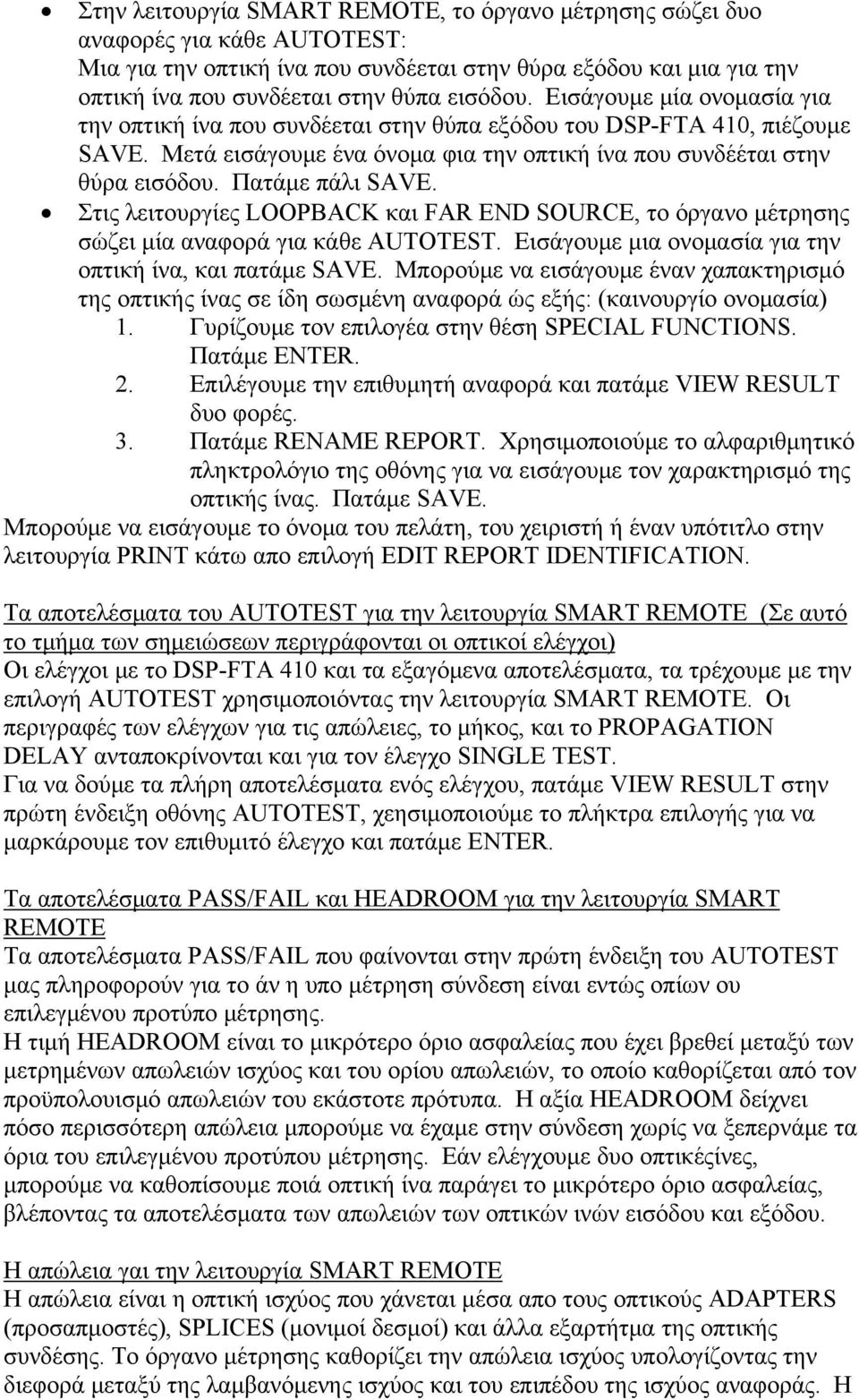

6 Στην λειτουργία SMART REMOTE, το όργανο μέτρησης σώζει δυο αναφορές για κάθε AUTOTEST: Μια για την οπτική ίνα που συνδέεται στην θύρα εξόδου και μια για την οπτική ίνα που συνδέεται στην θύπα εισόδου. Εισάγουμε μία ονομασία για την οπτική ίνα που συνδέεται στην θύπα εξόδου του DSP-FTA 410, πιέζουμε SAVE. Μετά εισάγουμε ένα όνομα φια την οπτική ίνα που συνδέέται στην θύρα εισόδου. Πατάμε πάλι SAVE. Στις λειτουργίες LOOPBACK και FAR END SOURCE, το όργανο μέτρησης σώζει μία αναφορά για κάθε AUTOTEST. Εισάγουμε μια ονομασία για την οπτική ίνα, και πατάμε SAVE. Μπορούμε να εισάγουμε έναν χαπακτηρισμό της οπτικής ίνας σε ίδη σωσμένη αναφορά ώς εξής: (καινουργίο ονομασία) 1. Γυρίζουμε τον επιλογέα στην θέση SPECIAL FUNCTIONS. Πατάμε ENTER. 2. Επιλέγουμε την επιθυμητή αναφορά και πατάμε VIEW RESULT δυο φορές. 3. Πατάμε RENAME REPORT. Χρησιμοποιούμε το αλφαριθμητικό πληκτρολόγιο της οθόνης για να εισάγουμε τον χαρακτηρισμό της οπτικής ίνας. Πατάμε SAVE. Μπορούμε να εισάγουμε το όνομα του πελάτη, του χειριστή ή έναν υπότιτλο στην λειτουργία PRINT κάτω απο επιλογή EDIT REPORT IDENTIFICATION. Τα αποτελέσματα του AUTOTEST για την λειτουργία SMART REMOTE (Σε αυτό το τμήμα των σημειώσεων περιγράφονται οι οπτικοί ελέγχοι) Οι ελέγχοι με το DSP-FTA 410 και τα εξαγόμενα αποτελέσματα, τα τρέχουμε με την επιλογή AUTOTEST χρησιμοποιόντας την λειτουργία SMART REMOTE. Οι περιγραφές των ελέγχων για τις απώλειες, το μήκος, και το PROPAGATION DELAY ανταποκρίνονται και για τον έλεγχο SINGLE TEST. Για να δούμε τα πλήρη αποτελέσματα ενός ελέγχου, πατάμε VIEW RESULT στην πρώτη ένδειξη οθόνης AUTOTEST, χεησιμοποιούμε το πλήκτρα επιλογής για να μαρκάρουμε τον επιθυμιτό έλεγχο και πατάμε ENTER. Τα αποτελέσματα PASS/FAIL και HEADROOM για την λειτουργία SMART REMOTE Τα αποτελέσματα PASS/FAIL που φαίνονται στην πρώτη ένδειξη του AUTOTEST μας πληροφορούν για το άν η υπο μέτρηση σύνδεση είναι εντώς οπίων ου επιλεγμένου προτύπο μέτρησης. Η τιμή HEADROOM είναι το μικρότερο όριο ασφαλείας που έχει βρεθεί μεταξύ των μετρημένων απωλειών ισχύος και του ορίου απωλειών, το οποίο καθορίζεται από τον προϋπολουισμό απωλειών του εκάστοτε πρότυπα. Η αξία HEADROOM δείχνει πόσο περισσότερη απώλεια μπορούμε να έχαμε στην σύνδεση χωρίς να ξεπερνάμε τα όρια του επιλεγμένου προτύπου μέτρησης. Εάν ελέγχουμε δυο οπτικέςίνες, μπορούμε να καθοπίσουμε ποιά οπτική ίνα παράγει το μικρότερο όριο ασφαλείας, βλέποντας τα αποτελέσματα των απωλειών των οπτικών ινών εισόδου και εξόδου. Η απώλεια γαι την λειτουργία SMART REMOTE Η απώλεια είναι η οπτική ισχύος που χάνεται μέσα απο τους οπτικούς ADAPTERS (προσαπμοστές), SPLICES (μονιμοί δεσμοί) και άλλα εξαρτήτμα της οπτικής συνδέσης. Το όργανο μέτρησης καθορίζει την απώλεια ισχύος υπολογίζοντας την διεφορά μεταξύ της λαμβανόμενης ισχύος και του επιπέδου της ισχύος αναφοράς. Η

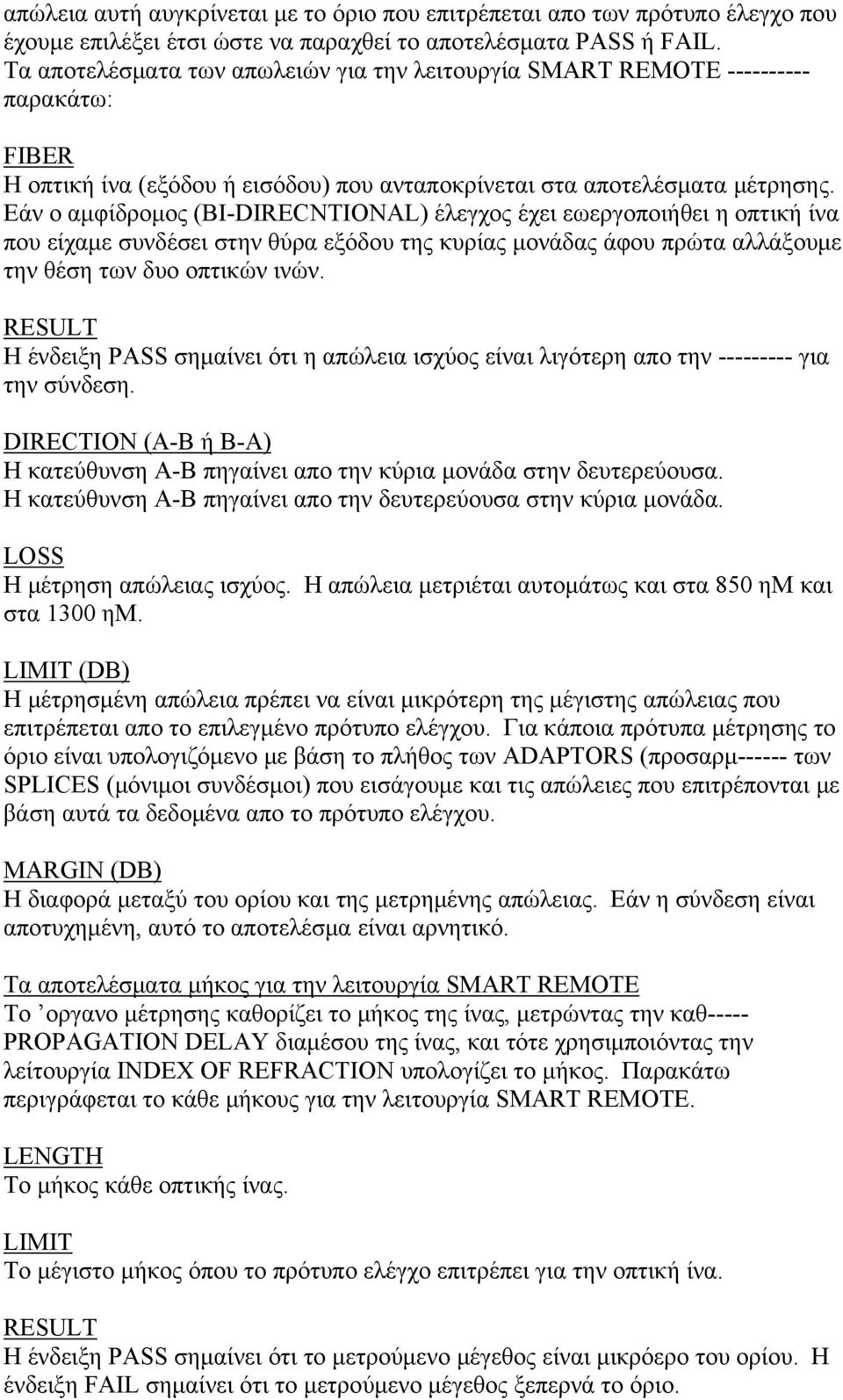

7 απώλεια αυτή αυγκρίνεται με το όριο που επιτρέπεται απο των πρότυπο έλεγχο που έχουμε επιλέξει έτσι ώστε να παραχθεί το αποτελέσματα PASS ή FAIL. Τα αποτελέσματα των απωλειών για την λειτουργία SMART REMOTE παρακάτω: FIBER Η οπτική ίνα (εξόδου ή εισόδου) που ανταποκρίνεται στα αποτελέσματα μέτρησης. Εάν ο αμφίδρομος (BI-DIRECNTIONAL) έλεγχος έχει εωεργοποιήθει η οπτική ίνα που είχαμε συνδέσει στην θύρα εξόδου της κυρίας μονάδας άφου πρώτα αλλάξουμε την θέση των δυο οπτικών ινών. RESULT Η ένδειξη PASS σημαίνει ότι η απώλεια ισχύος είναι λιγότερη απο την για την σύνδεση. DIRECTION (A-B ή B-A) Η κατεύθυνση Α-Β πηγαίνει απο την κύρια μονάδα στην δευτερεύουσα. Η κατεύθυνση Α-Β πηγαίνει απο την δευτερεύουσα στην κύρια μονάδα. LOSS Η μέτρηση απώλειας ισχύος. Η απώλεια μετριέται αυτομάτως και στα 850 ημ και στα 1300 ημ. LIMIT (DB) Η μέτρησμένη απώλεια πρέπει να είναι μικρότερη της μέγιστης απώλειας που επιτρέπεται απο το επιλεγμένο πρότυπο ελέγχου. Για κάποια πρότυπα μέτρησης το όριο είναι υπολογιζόμενο με βάση το πλήθος των ADAPTORS (προσαρμ των SPLICES (μόνιμοι συνδέσμοι) που εισάγουμε και τις απώλειες που επιτρέπονται με βάση αυτά τα δεδομένα απο το πρότυπο ελέγχου. MARGIN (DB) Η διαφορά μεταξύ του ορίου και της μετρημένης απώλειας. Εάν η σύνδεση είναι αποτυχημένη, αυτό το αποτελέσμα είναι αρνητικό. Τα αποτελέσματα μήκος για την λειτουργία SMART REMOTE Το οργανο μέτρησης καθορίζει το μήκος της ίνας, μετρώντας την καθ----- PROPAGATION DELAY διαμέσου της ίνας, και τότε χρησιμποιόντας την λείτουργία INDEX OF REFRACTION υπολογίζει το μήκος. Παρακάτω περιγράφεται το κάθε μήκους για την λειτουργία SMART REMOTE. LENGTH Το μήκος κάθε οπτικής ίνας. LIMIT Το μέγιστο μήκος όπου το πρότυπο ελέγχο επιτρέπει για την οπτική ίνα. RESULT Η ένδειξη PASS σημαίνει ότι το μετρούμενο μέγεθος είναι μικρόερο του ορίου. Η ένδειξη FAIL σημαίνει ότι το μετρούμενο μέγεθος ξεπερνά το όριο.

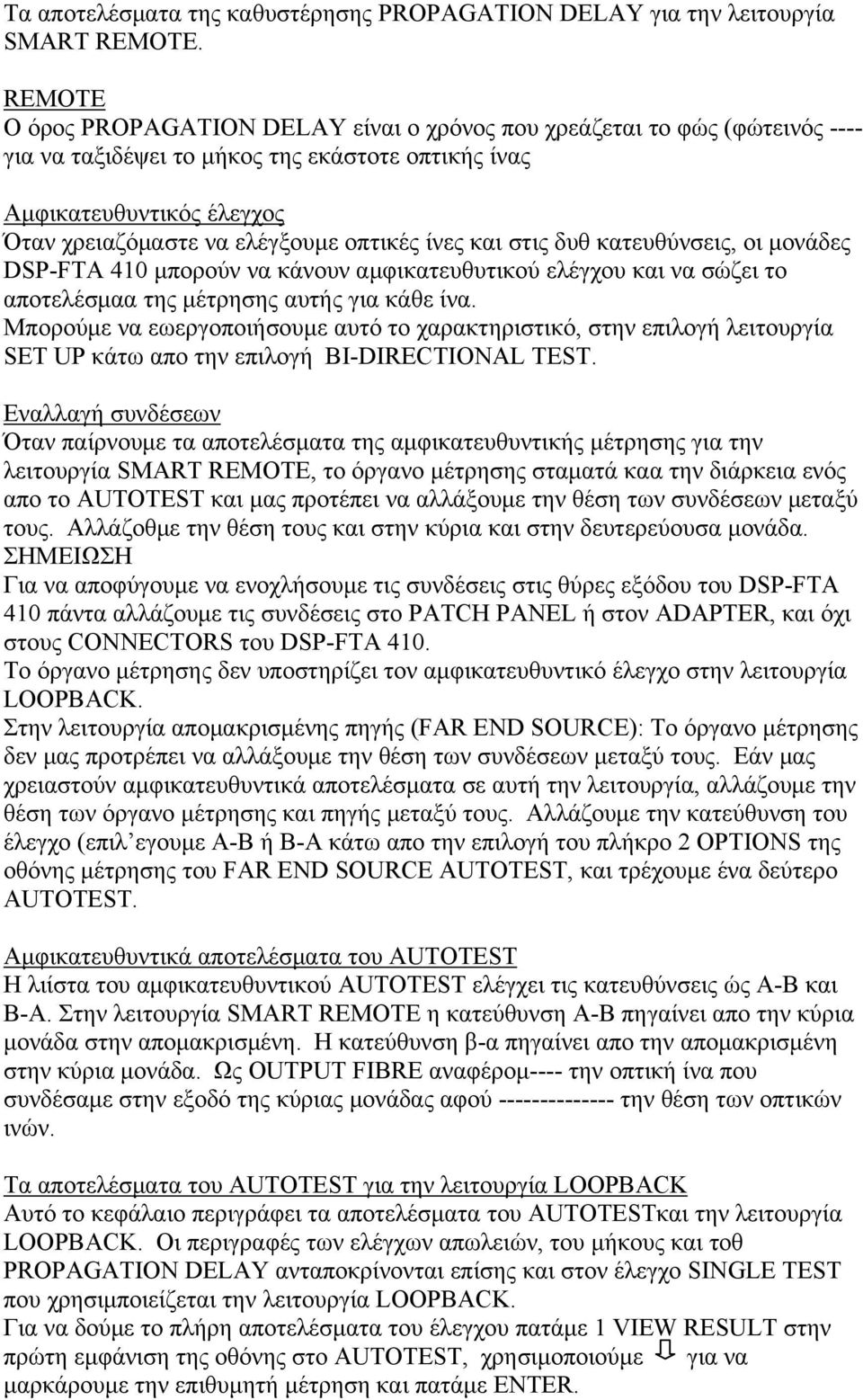

8 Τα αποτελέσματα της καθυστέρησης PROPAGATION DELAY για την λειτουργία SMART REMOTE. REMOTE Ο όρος PROPAGATION DELAY είναι ο χρόνος που χρεάζεται το φώς (φώτεινός ---- για να ταξιδέψει το μήκος της εκάστοτε οπτικής ίνας Αμφικατευθυντικός έλεγχος Όταν χρειαζόμαστε να ελέγξουμε οπτικές ίνες και στις δυθ κατευθύνσεις, οι μονάδες DSP-FTA 410 μπορούν να κάνουν αμφικατευθυτικού ελέγχου και να σώζει το αποτελέσμαα της μέτρησης αυτής για κάθε ίνα. Μπορούμε να εωεργοποιήσουμε αυτό το χαρακτηριστικό, στην επιλογή λειτουργία SET UP κάτω απο την επιλογή BI-DIRECTIONAL TEST. Εναλλαγή συνδέσεων Όταν παίρνουμε τα αποτελέσματα της αμφικατευθυντικής μέτρησης για την λειτουργία SMART REMOTE, το όργανο μέτρησης σταματά καα την διάρκεια ενός απο το AUTOTEST και μας προτέπει να αλλάξουμε την θέση των συνδέσεων μεταξύ τους. Αλλάζοθμε την θέση τους και στην κύρια και στην δευτερεύουσα μονάδα. ΣΗΜΕΙΩΣΗ Για να αποφύγουμε να ενοχλήσουμε τις συνδέσεις στις θύρες εξόδου του DSP-FTA 410 πάντα αλλάζουμε τις συνδέσεις στο PATCH PANEL ή στον ADAPTER, και όχι στους CONNECTORS του DSP-FTA 410. Το όργανο μέτρησης δεν υποστηρίζει τον αμφικατευθυντικό έλεγχο στην λειτουργία LOOPBACK. Στην λειτουργία απομακρισμένης πηγής (FAR END SOURCE): Το όργανο μέτρησης δεν μας προτρέπει να αλλάξουμε την θέση των συνδέσεων μεταξύ τους. Εάν μας χρειαστούν αμφικατευθυντικά αποτελέσματα σε αυτή την λειτουργία, αλλάζουμε την θέση των όργανο μέτρησης και πηγής μεταξύ τους. Αλλάζουμε την κατεύθυνση του έλεγχο (επιλ εγουμε Α-Β ή Β-Α κάτω απο την επιλογή του πλήκρο 2 OPTIONS της οθόνης μέτρησης του FAR END SOURCE AUTOTEST, και τρέχουμε ένα δεύτερο AUTOTEST. Αμφικατευθυντικά αποτελέσματα του AUTOTEST Η λιίστα του αμφικατευθυντικού AUTOTEST ελέγχει τις κατευθύνσεις ώς Α-Β και Β-Α. Στην λειτουργία SMART REMOTE η κατεύθυνση Α-Β πηγαίνει απο την κύρια μονάδα στην απομακρισμένη. Η κατεύθυνση β-α πηγαίνει απο την απομακρισμένη στην κύρια μονάδα. Ως OUTPUT FIBRE αναφέρομ---- την οπτική ίνα που συνδέσαμε στην εξοδό της κύριας μονάδας αφού την θέση των οπτικών ινών. Τα αποτελέσματα του AUTOTEST για την λειτουργία LOOPBACK Αυτό το κεφάλαιο περιγράφει τα αποτελέσματα του AUTOTESTκαι την λειτουργία LOOPBACK. Οι περιγραφές των ελέγχων απωλειών, του μήκους και τοθ PROPAGATION DELAY ανταποκρίνονται επίσης και στον έλεγχο SINGLE TEST που χρησιμποιείζεται την λειτουργία LOOPBACK. Για να δούμε το πλήρη αποτελέσματα του έλεγχου πατάμε 1 VIEW RESULT στην πρώτη εμφάνιση της οθόνης στο AUTOTEST, χρησιμοποιούμε για να μαρκάρουμε την επιθυμητή μέτρηση και πατάμε ENTER.

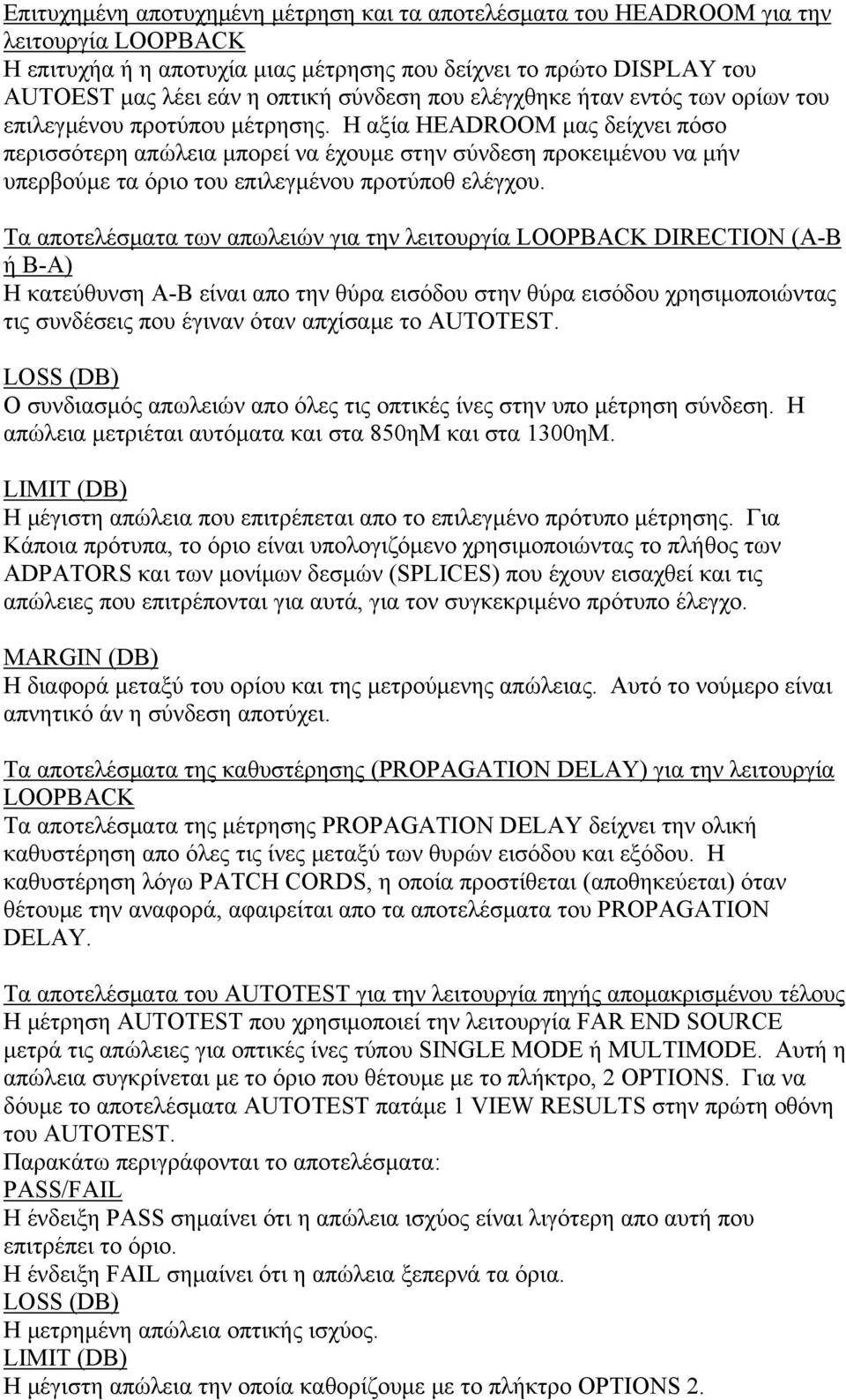

9 Επιτυχημένη αποτυχημένη μέτρηση και τα αποτελέσματα του HEADROOM για την λειτουργία LOOPBACK Η επιτυχήα ή η αποτυχία μιας μέτρησης που δείχνει το πρώτο DISPLAY του AUTOEST μας λέει εάν η οπτική σύνδεση που ελέγχθηκε ήταν εντός των ορίων του επιλεγμένου προτύπου μέτρησης. Η αξία HEADROOM μας δείχνει πόσο περισσότερη απώλεια μπορεί να έχουμε στην σύνδεση προκειμένου να μήν υπερβούμε τα όριο του επιλεγμένου προτύποθ ελέγχου. Τα αποτελέσματα των απωλειών για την λειτουργία LOOPBACK DIRECTION (Α-Β ή Β-Α) Η κατεύθυνση Α-Β είναι απο την θύρα εισόδου στην θύρα εισόδου χρησιμοποιώντας τις συνδέσεις που έγιναν όταν απχίσαμε το AUTOTEST. LOSS (DB) Ο συνδιασμός απωλειών απο όλες τις οπτικές ίνες στην υπο μέτρηση σύνδεση. Η απώλεια μετριέται αυτόματα και στα 850ηΜ και στα 1300ηΜ. LIMIT (DB) Η μέγιστη απώλεια που επιτρέπεται απο το επιλεγμένο πρότυπο μέτρησης. Για Κάποια πρότυπα, το όριο είναι υπολογιζόμενο χρησιμοποιώντας το πλήθος των ADPATORS και των μονίμων δεσμών (SPLICES) που έχουν εισαχθεί και τις απώλειες που επιτρέπονται για αυτά, για τον συγκεκριμένο πρότυπο έλεγχο. MARGIN (DB) Η διαφορά μεταξύ του ορίου και της μετρούμενης απώλειας. Αυτό το νούμερο είναι απνητικό άν η σύνδεση αποτύχει. Τα αποτελέσματα της καθυστέρησης (PROPAGATION DELAY) για την λειτουργία LOOPBACK Τα αποτελέσματα της μέτρησης PROPAGATION DELAY δείχνει την ολική καθυστέρηση απο όλες τις ίνες μεταξύ των θυρών εισόδου και εξόδου. Η καθυστέρηση λόγω PATCH CORDS, η οποία προστίθεται (αποθηκεύεται) όταν θέτουμε την αναφορά, αφαιρείται απο τα αποτελέσματα του PROPAGATION DELAY. Τα αποτελέσματα του AUTOTEST για την λειτουργία πηγής απομακρισμένου τέλους Η μέτρηση AUTOTEST που χρησιμοποιεί την λειτουργία FAR END SOURCE μετρά τις απώλειες για οπτικές ίνες τύπου SINGLE MODE ή MULTIMODE. Αυτή η απώλεια συγκρίνεται με το όριο που θέτουμε με το πλήκτρο, 2 OPTIONS. Για να δόυμε το αποτελέσματα AUTOTEST πατάμε 1 VIEW RESULTS στην πρώτη οθόνη του AUTOTEST. Παρακάτω περιγράφονται το αποτελέσματα: PASS/FAIL Η ένδειξη PASS σημαίνει ότι η απώλεια ισχύος είναι λιγότερη απο αυτή που επιτρέπει το όριο. Η ένδειξη FAIL σημαίνει ότι η απώλεια ξεπερνά τα όρια. LOSS (DB) Η μετρημένη απώλεια οπτικής ισχύος. LIMIT (DB) Η μέγιστη απώλεια την οποία καθορίζουμε με το πλήκτρο OPTIONS 2.

10 SINGLEMODE 1310ηΜ ή 1550ηΜ Το μήκος κύμματος μιας τύπου SINGLEMODE οπτικής ίνας που επιλέγουμε πρίν τρέξουμε το AUTOTEST. MULTIMODE 850ηΜ ή 1300 ημ Το μήκος κύμματος μιας τύπου MULTIMODE οπτικής ίνας που επιλέγουμε πρίν τρέξουμε το AUTOTEST. Α-Β ή Β-Α Κατευθύνσεις του ελέχου. Για να καθορίζουμε μια κατεύθυνση, πατάμε 2 OPTIONS, και διαλέγουμε την απιθυμητή κατεύθυνση. REFERENCE Η παρουσία αωαφοράς (τιμή αναφοράς) DATE AND TIME Η ημερονημία και η ώρα που καθορίστηκε η αναφορά. Διευθετώντας έναν έλεγχο FIBER TEST (για CUSTOM έλεγχο) Σεμερικές περιπτώσεις, ίσως να βλέπουμε την αωάγη να δημουργίσουμε το δικό μας CUSTOM έλεγχο, απο το να χρησιμοποιήσουμε τους πρότυπους έλεγχου που είναι αποθηκευμένοι στο όργανο μέτρησης. Η διευθέτηση για τα CUSTOM TESTS που διαθέτει το όργανο, μας επιτρέπει να καθορίζουμε μέχρι και τέσσερα (4) πρότυπα ελέγχου για οπτικές ίνες. Μπορούμε να θέσουμε τις παρακάτω παραμέτρους για τηις μετρήσεις οπτικής ίνας ώς εξής: Οναομασία του CUSTOM TEST. Πρότυπο ελέγχου για DEFAULTαξίες ελέγχου. (Για να γλιτώσουμε χρόνο όταν δημουργούμε έναν έλεγχο CUSTOM, μπορούμε να βασίσουμε το CUSTOM TEST, ένα πρότυπο ελέγχου ή ένα άλλο CUSTOM TEST). Τύπος MULTIMODE (50ηΜ ή 62,5ηΜ) ή τύπος SINGLEMODE. Μέγιστος μήκος της οπτικής ίνας. Μέγιστη απώλεια για κάθε SPLICE (μόνιμος σύνδεσμος). INDEX OF REFRACTION (η). Διευθετούμε το CUSTOM TEST ώς εξής: 1. Στην τελευταία σελίδα της λειτουργίες SET UP, επιλέγουμε την ονομασία το CUSTOM TEST, πατάμε ENTER. 2. Εάν θέλουμε ωα εισάγουμε την ονομασία CUSTOM TEST πατάμε ENTER, και χρησιμοποιούμε το αλφαριτμητικό πληκτρολόγιο γαι να εισάουμε το όνομα. 3. Για να επιλέξουμε ένα πρότυπο μέτρησης, το οποίο να καθορίζει τις DEFAULT αξίες για το πρότυπο CUSTOM, επιλέγουμε το τρέχον πρότυπο κάτω απο την επιλογή USE DEFAULT VALUES FROM στην πρώτη οθόνη του ελέγχου CUSTOM. 4. Για να αλλάξουμε άλλες παραμέτρους, επιστρέφουμε στην πρώτη σελίδα της ένδειξης CONFIGURE CUSTOM TEST και πατάμε το πλήκτρο 4 PAGE DOWN. Οι αναφορές των μετρήσεων της οπτικής ίνας Οι αναφορές των μετρήσεων της ίνας μπορούν να σωθούν, να τις δούμε, να τις εκτυπώσουμε και να τις φορτώσουμε στο PC με τον ίδιο τρόπο όπως οι αναφορές του DSP

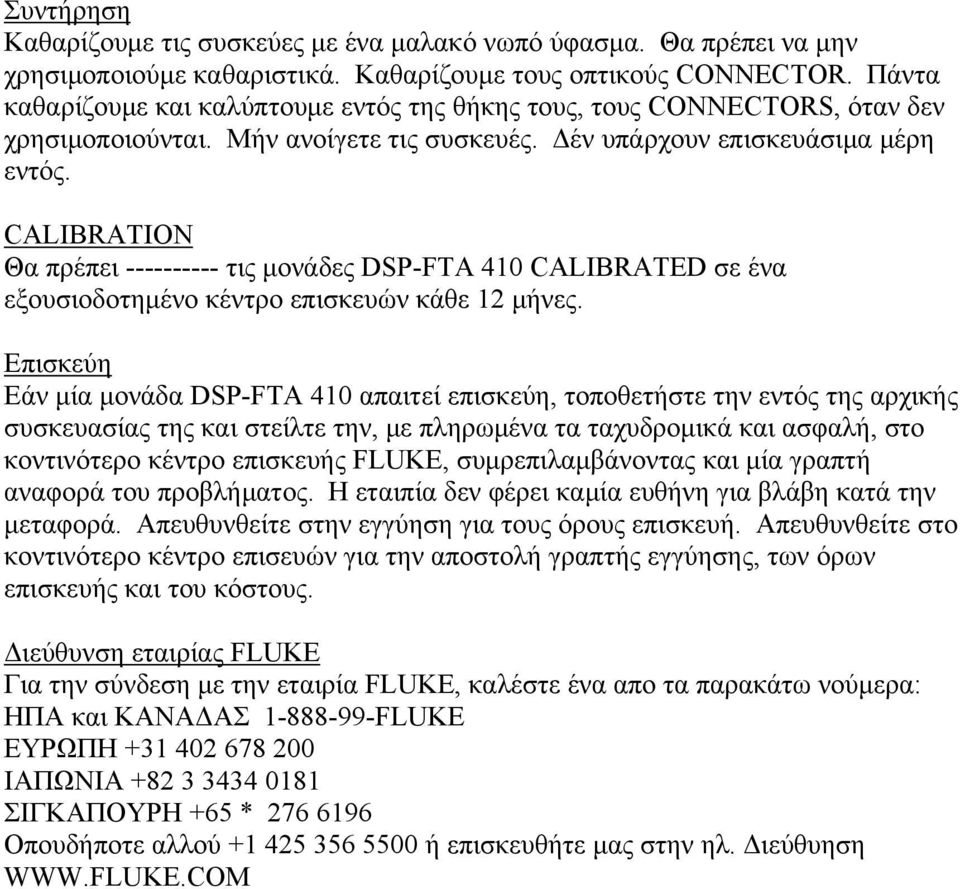

11 Συντήρηση Καθαρίζουμε τις συσκεύες με ένα μαλακό νωπό ύφασμα. Θα πρέπει να μην χρησιμοποιούμε καθαριστικά. Καθαρίζουμε τους οπτικούς CONNECTOR. Πάντα καθαρίζουμε και καλύπτουμε εντός της θήκης τους, τους CONNECTORS, όταν δεν χρησιμοποιούνται. Μήν ανοίγετε τις συσκευές. Δέν υπάρχουν επισκευάσιμα μέρη εντός. CALIBRATION Θα πρέπει τις μονάδες DSP-FTA 410 CALIBRATED σε ένα εξουσιοδοτημένο κέντρο επισκευών κάθε 12 μήνες. Επισκεύη Εάν μία μονάδα DSP-FTA 410 απαιτεί επισκεύη, τοποθετήστε την εντός της αρχικής συσκευασίας της και στείλτε την, με πληρωμένα τα ταχυδρομικά και ασφαλή, στο κοντινότερο κέντρο επισκευής FLUKE, συμρεπιλαμβάνοντας και μία γραπτή αναφορά του προβλήματος. Η εταιπία δεν φέρει καμία ευθήνη για βλάβη κατά την μεταφορά. Απευθυνθείτε στην εγγύηση για τους όρους επισκευή. Απευθυνθείτε στο κοντινότερο κέντρο επισευών για την αποστολή γραπτής εγγύησης, των όρων επισκευής και του κόστους. Διεύθυνση εταιρίας FLUKΕ Για την σύνδεση με την εταιρία FLUKE, καλέστε ένα απο τα παρακάτω νούμερα: ΗΠΑ και ΚΑΝΑΔΑΣ FLUKE ΕΥΡΩΠΗ ΙΑΠΩΝΙΑ ΣΙΓΚΑΠΟΥΡΗ +65 * Οπουδήποτε αλλού ή επισκευθήτε μας στην ηλ. Διεύθυηση
