1 Ν.ΚΟΥΤΕΛΟΣ Ι.ΣΚΟΡΔΙΛΗΣ ΟΕ ΙΛΙΣΣΟΥ 117, ΜΟΣΧΑΤΟ, ΤΗΛΕΦΩΝΑ: ΦΑΞ: WEB SITE: ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΣΤΑΣΤΑΣΗΣ ΚΑΙ ΧΡΗΣΗΣΣ ΜΟΝΑΔΑ ΚΛΙΜΑΤΙΣΜΟΥ CHILLER INVERTER DC

2 ΠΕΡΙΕΧΟΜΕΝΑ 1.0 Εισαγωγή.. σελίδα3 2.0 Έλεγχος εξοπλισμού. σελίδα3 3.0 Εγκατάσταση και συντήρηση σελίδα3 3.1 Ηλεκτρονικές απαιτήσεις και καλωδιώσεις σελίδα4 3.2 Τοποθέτηση σελίδα5 3.3 Τηλεχειριστήριο.. σελίδα6 3.4 Υδραυλικές συνδέσεις σελίδα7 3.5 Συντήρηση. σελίδα9 3.6 Fan coil: κανόνες ασφαλείας... σελίδα Λειτουργία σελίδα Ηλεκτρονικός έλεγχος σελίδα Ψηφιακή οθόνη ελέγχου. σελίδα Πίνακας Alarm. σελίδα Όρια λειτουργίας σελίδα Εγγύηση.. σελίδα15 2

3 CHILLER INVERTER DC 1.0 ΕΙΣΑΓΩΓΗ Η μονάδα που αγοράσατε έχει σχεδιαστεί από υψηλής ποιότητας υλικά και έχει ελεγχθεί μετά την παραγωγή, επιβεβαιώνοντας την απόδοση της σε ψύξη και θέρμανση, επίπεδα θορύβου και ασφάλεια ηλεκτρικών, ΕΝ ΕΛΕΓΧΟΣ ΕΞΟΠΛΙΣΜΟΥ ΣΗΜΑΝΤΙΚΟ : η μονάδα πρέπει πάντα να στέκεται όρθια Ελέγξτε το ψυκτικό κύκλωμα για ρωγμές ή σπασίματα. Η παρουσία ψυκτικού ελαίου συνήθως υποδεικνύει διάρρηξη στον ψυκτικό κύκλο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ : η μονάδα έχει πληρωθεί από το εργοστάσιο με ψυκτικό ρευστό R410A, έχοντας ODP=0 και GWP=1890kg. Το κύκλωμα έχει σφραγιστεί με κασσιτεροκόλληση επομένως είναι απίθανη οποιαδήποτε διαρροή. Εντούτοις, οι επικίνδυνες ενδείξεις του ρευστού είναι οι ακόλουθες: αχρωμία, πτητικό υγρό με αιθέρια και αμυδρή γλυκιά δυσωδία. Μη εύφλεκτο υλικό. Υπερβολική έκθεση μπορεί να προκαλέσει ζαλάδα και έλλειψη συγκέντρωσης. Σε υψηλότερα επίπεδα μπορεί να προκληθεί βλάβη στον Κ.Ν.Σ. και καρδιακή αρρυθμία. Ο ατμός εκτοπίζει τον αέρα και μπορεί να προκαλέσει ασφυξία σε μικρούς χώρους. Σε υψηλότερες θερμοκρασίες (>250 o C) τα προϊόντα αποσύνθεσης μπορεί να περιέχουν υδροφθορικό οξύ και αλογόνα καρβονυλίου. Οι μονάδες που έχουν αναποδογυριστεί ή τοποθετηθεί στο πλάι μπορεί να έχουν υποστεί ζημιά στο συμπυκνωτή, σε άλλα μέρη ή στο ψυκτικό σύστημα. Αν δεν παραλάβετε τη μονάδα όρθια, αμέσως υποβάλλετε την απαίτηση σας στη μεταφορική για συγκάλυψη ζημιάς και ακολουθήστε τα παρακάτω βήματα: Τοποθετήστε τη μονάδα σε όρθια θέση και αφήστε την για 24 ώρες. Επιχειρήστε να εκκινήσετε τη μονάδα μετά από 24 ώρες. Αν η μονάδα δεν ξεκινά και κάνει υπερβολικό θόρυβο, επιστρέψτε τη στη μεταφορική. ΠΡΟΣΟΧΗ : αν οι πληροφορίες που περιέχονται στις οδηγίες αυτές δεν τηρηθούν αυστηρά υπάρχει κίνδυνος πυρκαγιάς, δηλητηρίαση από μονοξείδιο του άνθρακα ή έκρηξη που μπορεί να προκαλέσουν σοβαρές ζημιές, τραυματισμούς ή απώλεια ζωών. Διαβάστε προσεκτικά όλες τις οδηγίες πριν την εγκατάσταση. Λανθασμένη εγκατάσταση, προσαρμογή, τροποποίηση, σέρβις ή συντήρηση είναι πιθανό να προκαλέσουν σοβαρές ζημιές, τραυματισμούς ή απώλεια ζωών. Η εγκατάσταση και το σέρβις θα πρέπει να διενεργούνται από εξειδικευμένο προσωπικό σε συμφωνία με τις παρούσες οδηγίες. 3.0 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΠΡΟΣΟΧΗ : μην πιέζετε τις υδραυλικές συνδέσεις. Για να σηκώσετε ή να μετακινήσετε τη μονάδα χρησιμοποιήστε την ξύλινη βάση. 3

4 3.1 ΗΛΕΚΤΡΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΚΑΛΩΔΙΩΣΕΙΣ Η μη συμμόρφωση με τις ασφαλείς οδηγίες μπορεί να προκαλέσει σοβαρές ζημιές, τραυματισμούς ή απώλεια ζωών. Σβήστε την παροχή ρεύματος πριν κάνετε οποιαδήποτε ηλεκτρική σύνδεση και βεβαιωθείτε ότι έχετε εξασφαλίσει σωστή γείωση πριν συνδέσετε τη γραμμή τάσης. Όλες οι ηλεκτρικές εργασίες πρέπει να διενεργούνται από εξειδικευμένο προσωπικό σε συμφωνία με τους νόμους και τις ρυθμίσεις που ισχύουν στην εκάστοτε χώρα. Οι ηλεκτρικές συνδέσεις πρέπει να συμφωνούν με τα διαγράμματα καλωδιώσεων που συνοδεύουν τη μονάδα. Τα καλώδια θα πρέπει να έχουν διαστάσεις για τη μέγιστη ισχύ τροφοδοσίας ακολουθώντας τις ενδείξεις στα διαγράμματα. Χρησιμοποιήστε μόνο χάλκινους αγωγούς με επαρκές μέγεθος για τη μεταφορά της απαιτούμενης ποσότητας ρεύματος. Χρησιμοποιήστε έναν ασφαλειοδιακόπτη με σωστό μέγεθος, λαμβάνοντας υπόψη τις αντλίες θαλάσσης και τα chillers. Η τροφοδοσία πρέπει να κυμαίνεται μέσα στο επιτρεπτό εύρος ±6% της ονομαστικής τάσης, με την κατάλληλη φάση και συχνότητα. Η μονάδα θα πρέπει να είναι σωστά γειωμένη για την αποφυγή κινδύνου ηλεκτροπληξίας. Οι ηλεκτρικές συνδέσεις θα πρέπει να γίνουν με τον πίνακα που βρίσκεται εσωτερικά της μονάδας και θα πρέπει να χρησιμοποιηθεί ο κατάλληλος εξωτερικός ηλεκτρικός διακόπτης. Διαγράμματα καλωδιώσεων: 4

5 Σύνδεση ακροδεκτών: ΜΕΓΙΣΤΗ ΙΣΧΥΣ ΤΡΟΦΟΔΟΣΙΑΣ 607ΝΤ 2,20kW 608ΝΤ 3,50Kw 3.2 ΤΟΠΟΘΕΤΗΣΗ 1) Η μονάδα δεν πρέπει να τοποθετείται επάνω σε ηλεκτρονικό ή ηλεκτρικό πάνελ, κύκλωμα διακόπτων ή οτιδήποτε ηλεκτρικό. 5

6 2) Η εγκατάσταση και το σέρβις του συστήματος μπορεί να είναι επικίνδυνα λόγω της πίεσης του συστήματος και των ηλεκτρικών εξαρτημάτων. Κατά τη διάρκεια των εργασιών φροντίστε να τηρείτε τις οδηγίες της βιβλιογραφίας και των ετικετών. 3) Επιλέξτε μια θέση λαμβάνοντας υπόψη το θόρυβο. Σε ορισμένα σημεία μπορεί να απαιτούνται ακουστικά διαφράγματα. 4) Η μονάδα θα πρέπει να τοποθετηθεί σε ένα σημείο όπου θα εξασφαλίζει επαρκή χώρο από όλες τις πλευρές της για τη σωστή κυκλοφορία του αέρα και το απαιτούμενο σέρβις. Ο επαρκής αερισμός είναι σημαντικός για τη σωστή λειτουργία της μονάδας. Η θερμοκρασία του αέρα θα πρέπει να είναι κάτω από 45 ο Cμε σχετική υγρασία κάτω από 90% χωρίς συμπύκνωση. 5) Η μονάδα είναι εξοπλισμένη με έναν εναλλάκτη θερμότητας coppernickel μεταξύ ψυκτικού υγρού και νερού θαλάσσης.για την αποφυγή διάβρωσης εξαιτίας διάσπαρτου ηλεκτρικού ρεύματος ή τάσης, όλα τα μεταλλικά μέρη που έρχονται σε επαφή με νερό θαλάσσης θα πρέπει να συγκολληθούν στο σύστημα του πλοίου. Ένα ανόδιο ψευδαργύρου είναι τοποθετημένο στην είσοδο του εναλλάκτη θερμότητας : θα πρέπει να αντικαθίσταται περιοδικά ανάλογα με το βαθμό φθοράς. Αποτυχία στην κατάλληλη γείωση και σύνδεση του συστήματος θα ακυρώσει την εγγύηση. 6) Ο αξονικός ανεμιστήρας βοηθάει το σύστημα να ψύχει το δίσκο του inverterκατά τη διάρκεια της λειτουργίας του. Προσοχή να μην καλύπτεται ή εμποδίζεται η εισαγωγή αέρα κατά τη λειτουργία. 3.3 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ (ΨΥΧΡΗ ΕΠΑΦΗ) Διαθέσιμες ψυχρές επαφές: O = ON/OFF απομακρυσμένη είσοδος (ανοιχτή επαφή = CompressorOFF) S = Εποχιακή απομακρυσμένη είσοδος (ανοιχτή επαφή=heating/κλειστή επαφή= COOLING) E = Λειτουργία ECO A = Συναγερμός (alarm) (κλειστή επαφή= λειτουργία ECO ενεργοποιημένη) (ανοιχτήεπαφή= General ALARM) 6

7 3.4 ΥΔΡΑΥΛΙΚΕΣ ΣΥΝΔΕΣΕΙΣ Συνιστώμενα μεγέθη σωλήνων νερού (κυκλοφορίας και θαλάσσης): ΕΥΡΟΣ ΡΟΗΣ (m 3 /h) ΕΙΣΟΔΟΣ ΑΝΤΛΙΑΣ ΕΞΟΔΟΣ ΑΝΤΛΙΑΣ 0,9 1,5 ¾ 5/8 1,5 2,5 1 ¾ 2,5 3,4 1 1 Εάν δύο ή περισσότερες μονάδες συνδέονται παράλληλα απαιτείται μία πολλαπλή σειρά βαλβίδων. Σε αυτήν την περίπτωση είναι απαραίτητο να εξασφαλίσετε σωστή ροή νερού σε κάθε μονάδα, ως ακολούθως: Ζεστό/Κρύο Ροή γλυκού νερού (m 3 /h) Εσωτερικό σωλήνα Ροή θαλασσινού νερού (m 3 /h) Εσωτερικό σωλήνα Αντλία ελάχιστο μέγιστο Ømm ελάχιστο μέγιστο Ømm 607ΝΤ 1,5 2,5 25 1,2 1, ΝΤ 2,0 3,0 25 2,4 3,6 25 Ζεστό/Κρύο Ροή γλυκού νερού Πτώση πίεσης Ροή θαλασσινού νερού Πτώση πίεσης (m 3 /h) Γλυκό νερό (kpa) (m 3 /h) Θαλασσινό νερό (kpa) 607ΝΤ 1,5 30 1, ΝΤ 2,0 38 3,6 50 7

8 Διάγραμμα συνδέσεων νερού Παράδειγμα εγκατάστασης με αντλία Calpeda: Calpeda Q min H max Q max H min Τροφοδοσία Βάρος pump Αντλία (m 3 /h) (m) (m 3 /h) (m) (W) Kg B/CM 20 1,4 12,3 4, ,8 B/CM 22/1 1,5 18 6,6 7, ,3 B/CM 22 1,5 20,5 6, ,3 Ζεστό/Κρύο Καλύτερη επιλογή για 1 μονάδα Καλύτερη επιλογή για 2 μονάδες Καλύτερη επιλογή για 3 μονάδες Αντλία Γλυκό νερό Νερό θαλάσσης Γλυκό νερό Νερό θαλάσσης Γλυκό νερό Νερό θαλάσσης 607NT CM 20 B-CM 20 CM 22/1 B-CM 22/ NT CM 22/1 B-CM 22/1 CM 22 B-CM 22 CM 22 B-CM Κυκλοφορία θαλασσινού νερού. Πριν ξεκινήσετε τη μονάδα ελέγξτε ότι η ροή νερού είναι σωστή, χωρίς φυσαλίδες αέρα μέσα στο κύκλωμα. Οι αντλίες θα πρέπει να τοποθετούνται κάτω από την ίσαλο γραμμή σε όλες τις περιπτώσεις καθώς δεν είναι αυτόματης αναρρόφησης. Λειτουργία με φτωχή κυκλοφορία νερού μπορεί να καταστρέψει το συμπιεστή εξαιτίας μη φυσιολογικής πίεσης λειτουργίας. Ελέγξτε εβδομαδιαίως τη ροή νερού, λαμβάνοντας υπόψη τις ενδείξεις που αναφέρονται στον παραπάνω πίνακα. 2. Καθαρίστε το φίλτρο σας εβδομαδιαίως ή περισσότερο, ανάλογα με την περιοχή, για την αποφυγή απόφραξης του από μέδουσες, φύκια, άμμο ή οτιδήποτε άλλο. Η αντλία δεν είναι αυτόματης αναρρόφηση και πρέπει να τοποθετηθεί κάτω από την ίσαλο γραμμή με την έξοδο να δείχνει προς τα πάνω, έτσι ώστε αν αέρας εισέλθει στο σύστημα να μπορεί να περάσει από την αντλία. Ζημιές που προκαλούνται από λειτουργία στεγνής αντλίας δεν καλύπτονται από την εγγύηση. 3. Η αντλία θαλάσσης θα πρέπει να έχει τέτοιο μέγεθος ώστε η μέση ταχύτητα του νερού μέσα στο πηνίο να είναι μεταξύ 2-3m/sec. Μεγαλύτερη ταχύτητα μπορεί να προκαλέσει διάβρωση μετάλλων ενώ μικρότερη ταχύτητα μπορεί να φράξει το πηνίο. 8

9 ΠΡΟΣΟΧΗ: Η μονάδα κλιματισμού θα πρέπει να παρακολουθείται (και μέσω ειδικών συσκευών προστασίας) καθώς οποιοδήποτε σπάσιμο στα εξαρτήματα ή τις σωληνώσεις μπορεί να προκαλέσει καταστροφικές συνέπειες στο σκάφος (από πλημμύρα στο μηχανοστάσιο μέχρι ναυάγιο, λαμβάνοντας υπόψη ότι η ροή του θαλασσινού νερού μέσα στη μονάδας κυμαίνεται από 2 έως 4m 3 /h). 1. Γλυκό νερό για τα fancoils. Κατά το πρώτο γέμισμα του συστήματος, θα πρέπει να προστεθεί στο γλυκό νερό ένα ποσοστό 10-20% γλυκόλης και αυτή η αναλογία θα πρέπει να διατηρηθεί κατά τη διάρκεια ζωής του συστήματος. Βεβαιωθείτε πριν την πλήρωση ότι το κύκλωμα του γλυκού νερού είναι καθαρό. Εάν το νερό περιέχει σωματίδια μεγέθους μεγαλύτερου από 0,8mmτότε θα πρέπει να τοποθετηθεί ένα φίλτρο αντίθετα από την είσοδο του εναλλάκτη, πριν την είσοδο του γλυκού νερού. Ελέγξτε τακτικά ότι το φίλτρο δεν έχει φράξει. 2. Προτού εκκινήσετε τη μονάδα ελέγξτε ότι η κυκλοφορία του νερού είναι σωστή. Μετά από ένα κλείσιμο σας συμβουλεύουμε, πριν ξεκινήσετε τις αντλίες, να περιστρέψετε με το χέρι τον άξονα της αντλίας (2 3 γύρους). 3. Το σύστημα κλιματισμού δεν θα πρέπει να χρησιμοποιείται κατά την πλοήγηση, εφόσον οι συνθήκες θαλάσσης ή η υψηλή ταχύτητα του σκάφους δεν το επιτρέπουν. 4. Όλες οι υδραυλικές γραμμές, συμπεριλαμβανομένου της μονάδας, θα πρέπει να διατηρούνται ανέπαφες από το νερό, όποτε η θερμοκρασία περιβάλλοντος μπορεί ναφτάσει κάτω από τους 0 ο C. 3.5 ΣΥΝΤΗΡΗΣΗ (ΝΑ EΚΤΕΛΕΙΤΑΙ ΜΟΝΟ ΑΠΟ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ) 1. Ελέγξτε τουλάχιστον μία φορά το χρόνο, αφού κλείσετε τον κεντρικό διακόπτη, την κατάσταση όλων των ηλεκτρικών συνδέσεων και τους διακόπτες του κυκλώματος του κλιματιστικού συστήματος, καθαρίζοντας και επιδιορθώνοντας όπου είναι απαραίτητο. Οι συσκευές αυτές εκτίθενται στον αέρα και υποφέρουν με την πάροδο του χρόνου από διάβρωση και γενική φθορά. Υψηλή αντίσταση που προκαλείται από διαβρωμένες και φθαρμένες συνδέσεις έχει ως αποτέλεσμα υψηλή αντίσταση που προκαλεί υπερθέρμανση ενισχύοντας περαιτέρω την πτώση του ρεύματος. Αυτό δεν δημιουργεί μόνο συνθήκες πιθανούς πυρκαγιάς αλλά προκαλεί τα ηλεκτρικά εξαρτήματα να λειτουργήσουν σκληρότερα με αποτέλεσμα μειωμένη διάρκεια ζωής του εξοπλισμού. Προτείνουμε να προμηθευτείτε καλώδια τροφοδοσίας και συνδέσεις από υψηλής ποιότητας υλικά. 2. Εάν διαθέτετε συμπυκνωτή από copper-nickel, ελέγξτε τουλάχιστον μία φορά το μήνα, την κατάσταση της ανόδου ψευδαργύρου. Εάν η φθορά είναι πάνω από 50% θα πρέπει να αντικατασταθεί. Εάν η μεταλλική επιφάνεια της ανόδου είναι λαμπερή σημαίνει ότι η φθορά είναι πολύ γρήγορη πιθανώς εξαιτίας προβλήματος ηλεκτρόλυσης. 3. Ελέγξτε σε κάθε εποχή ότι ο διακόπτης ροής λειτουργεί σωστά. Σε κάθε μονάδα chillerυπάρχει ένας διακόπτης ροής στην είσοδο γλυκού νερού. Καθώς ο όγκος του νερού μειώνεται κάτω από 1 0,8m 3 /h, ο συμπυκνωτής πρέπει να σταματήσει μέσα σε 10. Αυτή η δοκιμήπρέπει να διεξάγεται σε κάθε μονάδα ελέγχοντας ότι χωρίς ροή νερού ο συμπυκνωτής δεν ξεκινάει και ότι εμφανίζεται η σχετική ένδειξη συναγερμού. Εάν παρόλα αυτά, ο συμπυκνωτής ξεκινήσει να λειτουργεί, σταματήστε τον άμεσα και επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο δίκτυο της Frigomar. 4. Καθαρίστε τουλάχιστον μία φορά κάθε εποχή, τον εναλλάκτη θερμότητας από coppernickel πού βρίσκεται στην πλευρά του θαλασσινού νερού. Μην χρησιμοποιείτε χημικά που μπορεί να διαβρώσουν τους εσωτερικές σωλήνες. 9

10 3.6 FAN COIL: ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ 1. Μην τοποθετείτε fancoil (αναρρόφηση αέρα) στο μηχανοστάσιο ή σε άλλο μέρος όπου οι αναθυμιάσεις από καύσιμα, μπαταρίες ή άλλες τοξικές και επιβλαβείς ουσίες θα μπορούσαν να εισέλθουν σε περιοχές με πλήθη. 2. Μην τοποθετείτε fancoil σε χώρους όπου υπάρχουν εύφλεκτα υγρά. 3. Ο σωλήνας αποστράγγισης των συμπυκνωμάτων πρέπει να καταλήγει σε ένα μέρος απαλλαγμένο από τοξικές και επιβλαβείς ουσίες. 4. Κρατήστε το άκρο του σωλήνα αποστράγγισης συμπυκνωμάτων τουλάχιστον 3mμακριά από τις εξατμίσεις του κινητήρα. 5. Μην τοποθετείτε το fancoil πάνω από οποιοδήποτε ηλεκτρικό ή ηλεκτρονικό εξοπλισμό ή συσκευή, καθώς είναι πιθανό να στάξει νερό πάνω του κατά λάθος. 6. Ελέγξτε και καθαρίστε αποτελεσματικά, μία φορά το μήνα, το σύστημα αποστράγγισης καθώς και το δοχείο συμπυκνωμάτων και το σωλήνα. 7. Ελέγξτε και καθαρίστε μία φορά το μήνα, τα φίλτρα αναρρόφησης του αέρα. Εάν έχουν φράξει, θα πρέπει να καθαριστούν με ηλεκτρική σκούπα και τα πτερύγια του εναλλάκτη θερμότητας. 8. Βεβαιωθείτε ότι ο αέρας ρέει σωστά μέσα στο fancoil. Η αναρρόφηση και η κατάθλιψη του fancoilθα πρέπει να είναι απαλλαγμένες από οποιοδήποτε εμπόδιο. Τυχόν εμπόδια μπορεί να προκαλέσουν υπερθέρμανση του ανεμιστήρα του μοτέρ. 4.0 ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΣΟΧΗ! Η λειτουργία του συστήματος είτε σε θέρμανση είτε σε ψύξη, έχει ως αποτέλεσμα ορισμένα εξαρτήματα να φτάσουν σε αρκετά υψηλές θερμοκρασίες. Να είστε εξαιρετικά προσεκτικοί όταν εργάζεστε κοντά στον εξοπλισμό εν λειτουργία. Μην αγγίζετε το μηχάνημα ενώ λειτουργεί χωρίς τη βοήθεια εξειδικευμένου προσωπικού. 4.1 ΗΛΕΚΤΡΟΝΙΚΟΣ ΕΛΕΓΧΟΣ Η μονάδα που αγοράσατε έχει ελεγχθεί εργοστασιακά και έχει περάσει τα ηλεκτρονικά τεστ ασφαλείας ΕΝ Ο ηλεκτρονικός έλεγχος της μονάδας αναπτύχθηκε έτσι ώστε το προϊόν να συμμορφώνεται με τα καλύτερα πρότυπα ποιότητας. Οι μονάδες είναι εξοπλισμένες με μία κάρτα SSPM( inverterdrivecard) και μίακάρταελέγχου MAINMCU (controlcard) με την οθόνη της MAINDPS, όπως φαίνεται στο παρακάτω διάγραμμα. Οι αντλίες θαλάσσης και κυκλοφορίας ελέγχονται επίσης από την κάρτα ελέγχου. Ο έλεγχος της λειτουργίας και η διαμόρφωση του συστήματος μπορεί να επιτευχθεί από μία οθόνη όπως φαίνεται στο παρακάτω διάγραμμα. 10

11 Όλες οι παρακάτω παράμετροι λειτουργίας ελέγχονται συνεχώς: Θερμοκρασία αερίου κατάθλιψης συμπιεστή (αναλογική είσοδος ΤΜ2) Θερμοκρασία κεφάλι συμπιεστή (αναλογική είσοδος ΤΜ4) Θερμοκρασία αερίου αναρρόφησης συμπιεστή (αναλογική είσοδος ΤΜ6) Θερμοκρασία εισόδου νερού κυκλοφορίας (αναλογική είσοδος ΤΙ21) 11

12 Θερμοκρασία εξόδου νερού κυκλοφορίας (αναλογική είσοδος ΤΙ20) Είσοδος θαλασσινού νερού συμπυκνωτή (αναλογική είσοδος ΤΙ23) Έξοδος θαλασσινού νερού συμπυκνωτή (αναλογική είσοδος ΤΙ22) Πίεση αερίου αναρρόφηση συμπιεστή (αναλογική είσοδος PR1) Κυκλοφορία νερού στα fancoils (ψηφιακή είσοδος DI1) Πίεση εκκένωσης αερίου (ψηφιακή είσοδος DΜ1) Πίεση αναρρόφησης αερίου (ψηφιακή είσοδος DΜ2) Θερμοκρασία SSPMdriver(αναλογική είσοδος SSPM) Μέσω ανάλυσης των παραμέτρων και αλγορίθμων, ο controllerδιαχειρίζεται τη λειτουργία είτε σε ψύξη είτε σε θέρμανση. Μη φυσιολογική λειτουργία (τιμές εκτός του καθορισμένου εύρους) ανιχνεύεται και παρουσιάζετε στην οθόνη και η μονάδα μπορεί να τροποποιήσει τη λειτουργία της ή να σταματήσει κάτω από ορισμένες συνθήκες. Είναι πιθανό να εξακριβώσετε και να επαναφέρετε το συναγερμό από την οθόνη. 4.2 ΨΗΦΙΑΚΗ ΟΘΟΝΗ ΕΛΕΓΧΟΥ Η λειτουργία ECOμπορεί να επιλεχθεί με σκοπό τη μείωση της κατανάλωσης ρεύματος όποτε χρησιμοποιούνται παράλληλα και άλλες ηλεκτρικές συσκευές. Ψύξη (λειτουργία καλοκαιριού) Θέρμανση (λειτουργία χειμώνα) Ενεργοποίησης συμπιεστή (ψύξη ή θέρμανση) Εκκίνηση: Επιλέξτε λειτουργία: ψύξη/θέρμανση/off 12

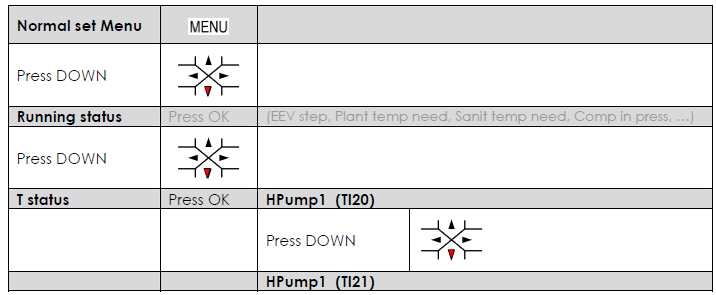

13 Ακολουθίες παραμέτρων Από τη σελίδα Tstatus όλες οι ακόλουθες παράμετροι μπορούν αν εμφανιστούν πιέζοντας ΟΚ και DOWN βήμα βήμα: Θερμοκρασία εξόδου νερού κυκλοφορίας (αναλογική είσοδος ΤΙ20) Θερμοκρασία εισόδου νερού κυκλοφορίας (αναλογική είσοδος ΤΙ21) Έξοδος θαλασσινού νερού συμπυκνωτή (αναλογική είσοδος ΤΙ22) Είσοδος θαλασσινού νερού συμπυκνωτή (αναλογική είσοδος ΤΙ23) Θερμοκρασία αερίου κατάθλιψης συμπιεστή (αναλογική είσοδος ΤΜ2) Θερμοκρασία αερίου αναρρόφησης συμπιεστή (αναλογική είσοδος ΤΜ6) Πίεση αερίου αναρρόφηση συμπιεστή (αναλογική είσοδος PR1) Πίεση εκκένωσης αερίου (ψηφιακή είσοδος DΜ1) Πίεση αναρρόφησης αερίου (ψηφιακή είσοδος DΜ2) 13

14 Κυκλοφορία νερού στα fancoils (ψηφιακή είσοδος DI1) 4.3 ΠΙΝΑΚΑΣ ALARM Από τη σελίδα SavedAlarmshow όλοι οι ακόλουθοι συναγερμοί μπορούν να εμφανιστούν πατώντας ΟΚ και RIGHT/LEFT βήμα βήμα: ALARM ΠΕΡΙΓΡΑΦΗ ΕΠΙΛΥΣΗ AL 1 ΤΧΧ Αισθητήρας σπασμένος ή Αλλαγή αισθητήρα φωνάξτε αποσυνδεδεμένος εξουσιοδοτημένο σέρβις AL 2 Χαμηλή πίεση ψυκτικού Ελέγξτε τη ροή γλυκού και θαλασσινού νερού AL 3 Υψηλή πίεση ψυκτικού Ελέγξτε τη ροή γλυκού και θαλασσινού νερού AL 5 Υψηλή θερμοκρασία περιβλήματος συμπιεστή Ελέγξτε τη ροή γλυκού και θαλασσινού νερού AL 6 Συναγερμός SSPM driver Φωνάξτε εξουσιοδοτημένο σέρβις AL 7 Χαμηλή θερμοκρασία συμπιεστή Ελέγξτε τη ροή γλυκού και θαλασσινού νερού AL 8 Υψηλή θερμοκρασία κατάθλιψης συμπιεστή Ελέγξτε τη ροή γλυκού και θαλασσινού νερού AL 11 Βλάβη ανεπίστροφης βαλβίδας Φωνάξτε εξουσιοδοτημένο σέρβις AL 12 Βλάβη ανεμιστήρα (μόνο για ATW) Φωνάξτε εξουσιοδοτημένο σέρβις AL 17 Διακόπτης ροής γλυκού νερού Ελέγξτε τη ροή γλυκού και θαλασσινού νερού AL 29 Βλάβη αντλίας θέρμανσης Φωνάξτε εξουσιοδοτημένο σέρβις 5.0 ΟΡΙΑ ΛΕΙΤΟΥΡΓΙΑΣ Η μονάδα λειτουργεί σωστά ανάμεσα στα ακόλουθα εύρη τιμών: Καλοκαιρινή λειτουργία ψύξης : 15 ο C<θερμοκρασία θαλάσσης<40 ο C Χειμερινή λειτουργία θέρμανσης: 5 ο C<θερμοκρασία θαλάσσης<20 ο C Εάν οι συνθήκες λειτουργίας είναι εκτός των παραπάνω ορίων παρακαλώ επικοινωνήστε με τη Frigomar πριν την εγκατάσταση για να βρούμε την κατάλληλη λύση. Τοπικές περιπτώσεις : σε ορισμένες περιοχές είναι πολύ συνηθισμένη η παρουσία μεδουσών και φυκιών στους κόλπους των μαρίνων για ορισμένες χρονικές περιόδους. 14

15 Αυτό μπορεί να προκαλέσει φράξιμο στα φίλτρα, στις αντλίες νερού και στους εναλλάκτες θερμότητας σε μικρό χρονικό διάστημα, προκαλώντας διακοπές στη λειτουργία και μερικές φορές βλάβη στον εξοπλισμό. Σε τέτοιες ειδικές περιπτώσεις ζητήστε τη συμβουλή από ένα τοπικό αντιπρόσωπο σέρβις της Frigomar. Οποιαδήποτε τροποποίηση στη μονάδα θα πρέπει να εγκριθεί από τη Frigomar, διαφορετικά δεν καλύπτεστε από την εγγύηση. Η αντλία δεν είναι αυτόματης αναρρόφησης : οποιαδήποτε ζημιά που προκαλείται από λειτουργία με στεγνή αντλία δεν καλύπτεται από την εγγύηση. Το κλιματιστικό σύστημα θα πρέπει να απενεργοποιείται, όπως επίσης και οι αντλίες, όποτε υπάρχει κίνδυνος μη αναρρόφησης της αντλίας εξαιτίας ιδιαίτερων συνθηκών του θαλασσινού νερού που σχετίζονται με τον τύπο και την ταχύτητα του σκάφους. Ο συμπιεστής θα μπορούσε να υποστεί ζημιά εάν η ροή του θαλασσινού νερού στον εναλλάκτη θερμότητας μειωθεί σημαντικά. Αυτό το σύστημα κλιματισμού έχει σχεδιαστεί να λειτουργεί κάτω από φυσιολογικές συνθήκες. Όταν οποιαδήποτε δυσλειτουργία οδηγήσει σε μη φυσιολογική κατάσταση λειτουργίας που θα μπορούσε να προκαλέσει ζημιά στον εξοπλισμό, επιπρόσθετες προφυλάξεις θα πρέπει να επιληφθούν. Άλλες συσκευές που προορίζονται για προειδοποίηση ή προφύλαξη από επικειμένη βλάβη ή δυσλειτουργία, θα πρέπει να ενσωματωθούν και να διατηρηθούν ως μέρος του συστήματος. 6.0 ΕΓΓΥΗΣΗ Εάν οποιοδήποτε εξάρτημα της μονάδας παρουσιάσει πρόβλημα στη λειτουργία του εξαιτίας κατασκευαστικού λάθους, εντός 24 μηνών από την ημερομηνία αποστολής από τη FRIGOMARή 12 μηνών από την αρχική εκκίνηση της μονάδας, αναλόγως ποια είναι η προγενέστερη ημερομηνία, η FRIGOMAR θα προμηθεύσει το συγκεκριμένο ανταλλακτικό χωρίς χρέωση. Ο ιδιοκτήτης του προϊόντος μπορεί να αποστείλει το φερόμενο ελαττωματικό ή δυσλειτουργικό προϊόν ή εξάρτημα του με δική του χρέωση στη FRIGOMAR. ΗFRIGOMAR θα εξετάσει το ελάττωμα και, δεδομένου ότι καλύπτεται από την εγγύηση, θα το επιδιορθώσει ή αντικαταστήσει χωρίς χρέωση. Όλα τα έξοδα μεταφοράς και ο κίνδυνος απώλειας ή ζημιάς του προϊόντος ή τμήματος αυτού κατά τη μεταφορά στηfrigomar και πίσω στον ιδιοκτήτη, επιβαρύνουν και αποτελούν ευθύνη του ιδιοκτήτη. Εάν χρειαστεί κάποιο σέρβις, εκτός του εργοστασίου της FRIGOMAR, κατά την περίοδο εντός της εγγύησης, το κόστος των εργασιών επιβαρύνει τον ιδιοκτήτη. Οι ευθύνες του ιδιοκτήτη επί του εξοπλισμού περιλαμβάνουν: 1) Χειρισμό του εξοπλισμό σύμφωνα με τις οδηγίες του κατασκευαστή 2) Εξασφάλιση εύκολης πρόσβασης για τα σέρβις 3) Έλεγχο και επαναφορά των διακοπτών του κυκλώματος και αποσύνδεση πριν την κλήση για σέρβις 4) Διατήρηση της μονάδας καθαρής 5) Διατήρηση του πηνίου του συμπυκνωτή χωρίς ιζήματα και άλατα 6) Μηνιαίος έλεγχος και αντικατάσταση (εάν χρειάζεται) των ανόδων ψευδαργύρου στον συμπυκνωτή θαλάσσης 7) Διατήρηση της καθαριότητας στο κύκλωμα γλυκού νερού και στις πλάκες του εξατμιστή. 8) Κάλυψη των εξόδων που θα προκύψουν εάν κάποιο από τα παραπάνω δεν τηρηθεί 9) Κάλυψη των εξόδων επισκευής ή αντικατάστασης οποιουδήποτε υλικού ή εξαρτήματος πλην εκείνων εντός της μονάδας FRIGOMAR 10) Έλεγχο των ασφαλειών του πίνακα και αντικατάσταση όπως απαιτείται. 15

16 Η εγγύηση αυτή δεν καλύπτει ζημιές που μπορεί να προκληθούν από εσφαλμένη τοποθέτηση και χρήση, κατάχρηση του εξοπλισμού, αμελή συντήρηση, φυσικές καταστροφές, πλημμύρα, πυρκαγιά, λανθασμένες ηλεκτρικές και υδραυλικές συνδέσεις, παροχή ρεύματος μη σύμφωνη με τις οδηγίες του κατασκευαστή, διαρροή θαλασσινού νερού, πάγωμα γλυκού νερού, ηλεκτρόλυση και γαλβανισμό, αστάθεια ρεύματος, διάβρωση από θαλασσινό νερό. 16
