Επισηµαίνει διαδικασίες που µπορούν να καταλήξουν σε ζηµιά ή τραυµατισµό, αν ο χρήστης δεν επιδείξει την απαραίτητη προσοχή.

Transcript

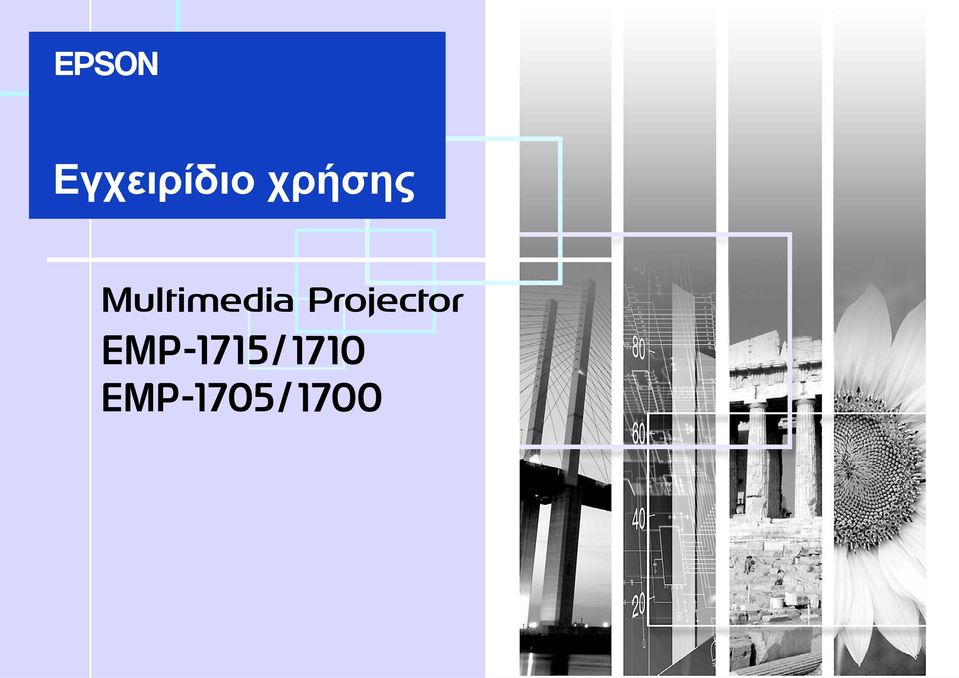

1 Εγχειρίδιο χρήσης 1

2 Σύµβολα που χρησιµοποιούνται στον οδηγό 2 Προσοχή q s g ιαδικασία [ (Όνοµα) ] "(Όνοµα µενού)" Επισηµαίνει διαδικασίες που µπορούν να καταλήξουν σε ζηµιά ή τραυµατισµό, αν ο χρήστης δεν επιδείξει την απαραίτητη προσοχή. Υποδεικνύει πρόσθετες πληροφορίες και οδηγίες, χρήσιµες για το χρήστη, σχετικά µε ένα θέµα. Υποδεικνύει µια σελίδα στην οποία ο χρήστης µπορεί να βρει αναλυτικές πληροφορίες σχετικά µε ένα θέµα. Υποδεικνύει ότι στο γλωσσάρι όρων δίνεται επεξήγηση για την υπογραµµισµένη ή τις υπογραµµισµένες λέξεις µπροστά από αυτό το σύµβολο. Βλ. την ενότητα "Γλωσσάρι" στο κεφάλαιο "Παραρτήµατα". s σελ.65 Υποδεικνύει τις µεθόδους λειτουργίας και τη σειρά των ενεργειών. Η διαδικασία που υποδεικνύεται θα πρέπει να διεξάγεται µε τη σειρά των αριθµηµένων βηµάτων. Υποδεικνύει το όνοµα ενός κουµπιού στο τηλεχειριστήριο ή τον πίνακα ελέγχου. Παράδειγµα: κουµπί [Esc] Υποδεικνύει τα στοιχεία του µενού παραµέτρων. Παράδειγµα: "Image" (Εικόνα) - "Brightness" (Φωτεινότητα)

3 Περιεχόµενα 3 Χαρακτηριστικά βιντεοπροβολέα...4 Μόνο για EMP-1715/ Ονόµατα και λειτουργίες εξαρτηµάτων...6 Μπροστινή/επάνω πλευρά...6 Πίνακας ελέγχου...7 Πίσω πλευρά...8 Βάση...9 Tηλεχειριστήριο...10 Χρήσιµες λειτουργίες Αλλαγή της εικόνας προβολής...13 Αυτόµατη ανίχνευση εισερχόµενων σηµάτων και αλλαγή της εικόνας προβολής (Αναζήτηση πηγής)...13 Αλλαγή απευθείας από το τηλεχειριστήριο...14 Λειτουργίες για βελτίωση της προβολής...15 Επιλογή της ποιότητας προβολής (Επιλογή κατάστασης λειτουργίας χρώµατος)...15 Προσωρινή απόκρυψη εικόνας και ήχου (Παύση ήχου/εικόνας)...16 Πάγωµα εικόνας (Πάγωµα)...17 Αλλαγή του λόγου διαστάσεων (Αναπροσαρµογή µεγέθους)...17 Λειτουργία δείκτη ( είκτης)...18 Μεγέθυνση µέρους της εικόνας (E-Zoom)...19 Χρήση τηλεχειριστηρίου για µετακίνηση του δείκτη του ποντικιού (Ασύρµατο ποντίκι)...20 Ρύθµιση χρώµατος για πολλούς βιντεοπροβολείς (Ρύθµιση χρώµατος σε πολλαπλές οθόνες)...23 Περίληψη διαδικασίας ρύθµισης...23 Ρύθµιση ID οθόνης...23 Μέθοδος διόρθωσης εικόνας...24 Λειτουργίες ασφαλείας...26 ιαχείριση χρηστών (Προστασία µε κωδικό πρόσβασης)...26 Περιορισµός λειτουργίας (Κλείδωµα λειτουργίας)...29 Μενού παραµέτρων Χρήση του µενού παραµέτρων...31 Κατάλογος λειτουργιών...32 Μενού εικόνας...32 Μενού σήµατος...33 Μενού ρυθµίσεων...34 Μενού επέκτασης...35 Μενού δικτύου (µόνο για EMP-1715/1705)...37 Μενού πληροφοριών (µόνο εµφάνιση) Μενού επαναφοράς Αντιµετώπιση προβληµάτων Χρήση της βοήθειας Επίλυση προβληµάτων Κατάσταση ενδεικτικών λυχνιών Σε περίπτωση που οι ενδεικτικές λυχνίες δεν βοηθούν Παραρτήµατα Μέθοδοι εγκατάστασης Καθαρισµός Καθαρισµός επιφάνειας βιντεοπροβολέα Καθαρισµός φακού Καθαρισµός φίλτρου αέρα και σχισµής αερισµού Αντικατάσταση αναλώσιµων Αντικατάσταση µπαταριών τηλεχειριστηρίου Αντικατάσταση λάµπας Αντικατάσταση φίλτρου αέρα Αποθήκευση λογοτύπου χρήστη Μέγεθος και απόσταση οθόνης Σύνδεση µε εξωτερικό εξοπλισµό Σύνδεση µε εξωτερικά ηχεία Προαιρετικά εξαρτήµατα και αναλώσιµα Γλωσσάρι Κατάλογος εντολών ESC/VP Κατάλογος εντολών ιάταξη καλωδίων Ρύθµιση σύνδεσης USB PJLink (µόνο για EMP-1715/1705) Κατάλογος µε υποστηριζόµενες οθόνες Προδιαγραφές Όψη Ευρετήριο... 75

4 Χαρακτηριστικά βιντεοπροβολέα 4 Μικρές διαστάσεις και µικρό βάρος Σε µέγεθος σελίδας B5 (βάθος 19,3 cm, πλάτος 27,3 cm και ύψος 6,8 cm), µε ελαφρύ και συµπαγές σώµα (από 1,6 ως 1,7 kg * ) Η µεταφορά είναι επίσης εύκολη, καθώς στη µαλακή θήκη που παρέχεται µαζί µε το βιντεοπροβολέα υπάρχει ειδική τσέπη για την αποθήκευση των καλωδίων και άλλων αντικειµένων. s σελ.71 * EMP-1715/1705: 1,7 kg, EMP-1710/1700: 1,6 kg Καµία αναµονή για την ψύξη Μπορείτε να αποσυνδέσετε το καλώδιο τροφοδοσίας του βιντεοπροβολέα χωρίς να περιµένετε να "κρυώσει" πρώτα η συσκευή. Ευκολία στη χρήση f Κατά την ενεργοποίηση ή απενεργοποίηση του βιντεοπροβολέα, εκπέµπεται ένας ενδεικτικός ήχος Όταν ο βιντεοπροβολέας τίθεται σε λειτουργία εκπέµπεται ένας ενδεικτικός ήχος. Αφού ολοκληρωθεί η περίοδος ψύξης, ο βοµβητής επιβεβαίωσης ηχεί δύο φορές. Μόλις ακούσετε το βοµβητή επιβεβαίωσης να ηχεί δύο φορές, µπορείτε να αποσυνδέσετε το καλώδιο τροφοδοσίας. f Ο σχεδιασµός µε ένα άκρο στήριξης διευκολύνει την οριζόντια τοποθέτηση Μπορείτε να ρυθµίσετε εύκολα το ύψος µε το ένα χέρι. s Οδηγός γρήγορης εκκίνησης f Το συρόµενο πλαίσιο παύσης ήχου/εικόνας διευκολύνει την προβολή και την αποθήκευση Μπορείτε να διακόψετε και να αρχίσετε ξανά την προβολή από εκεί που είχατε σταµατήσει, απλώς ανοίγοντας και κλείνοντας το συρόµενο πλαίσιο παύσης ήχου/ εικόνας. Με αυτόν τον τρόπο προσδίδετε σαφήνεια στην παρουσίασή σας. f Πίνακας ελέγχου εύκολος στη χρήση Για ευκολία στη χρήση, τα κουµπιά χωρίζονται σε κατηγορίες και διευθετούνται ανάλογα µε τις λειτουργίες προβολής και ρύθµισης που επιτελούν. s σελ.7 Λειτουργίες ασφαλείας f Προστασία µε κωδικό πρόσβασης για περιορισµό και διαχείριση των χρηστών Μπορείτε να καθορίσετε ποιοι µπορούν να χρησιµοποιούν το βιντεοπροβολέα ορίζοντας έναν κωδικό πρόσβασης. s σελ.26 f Κλείδωµα λειτουργίας για ανενεργή κατάσταση των κουµπιών στον πίνακα ελέγχου Μπορείτε να χρησιµοποιήσετε αυτήν τη λειτουργία, για να εµποδίσετε τη µη εξουσιοδοτηµένη αλλαγή ρυθµίσεων στο βιντεοπροβολέα κατά τη διάρκεια µιας εκδήλωσης, σε µια σχολική εγκατάσταση κ.λπ.

5 Χαρακτηριστικά βιντεοπροβολέα 5 Μόνο για EMP-1715/1705 Εύκολη σύνδεση σε υπολογιστή f Υπολογιστής και ασύρµατη σύνδεση Χρησιµοποιήστε ασύρµατο τοπικό δίκτυο (LAN) για εύκολη σύνδεση 1 προς 1 µε τον υπολογιστή σας. s Wireless LAN Quick Connection Guide Μπορείτε επίσης να συνδεθείτε µε το σηµείο πρόσβασης. s EasyMP Operation Guide Ενισχυµένο επίπεδο ασφαλείας ασύρµατου τοπικού δικτύου (LAN) Η ασφάλεια είναι πλέον ισχυρότερη σε σχέση µε προηγούµενα µοντέλα. Μπορείτε να νιώθετε ασφαλής όταν χρησιµοποιείτε τη συσκευή ως µέρος του δικτύου. s EasyMP Operation Guide Προβολή δεύτερης και τρίτης οθόνης (απεικόνιση σε πολλές οθόνες) Μπορείτε να προβάλετε κάθε εικονική οθόνη που έχετε ορίσει στον υπολογιστή σας χρησιµοποιώντας δύο ή περισσότερους βιντεοπροβολείς. Μπορείτε να χρησιµοποιήσετε τη ρύθµιση για να εκτελέσετε λειτουργίες και διευθετήσεις αρχείων για τις εικονικές οθόνες, ενώ ταυτόχρονα προβάλλετε µόνο τις εικονικές οθόνες. s EasyMP Operation Guide f Σύνδεση µε χρήση καλωδίου USB (εµφάνιση µέσω USB) Μπορείτε να προβάλλετε εικόνες από την οθόνη του υπολογιστή σας συνδέοντας απλώς ένα καλώδιο στον υπολογιστή. s EasyMP Operation Guide υναµική υποστήριξη παρουσιάσεων f Παρουσιάσεις χωρίς υπολογιστή Μπορείτε να έχετε εγγράψει νωρίτερα τα σενάρια παρουσίασης σε κάποιο µέσο και, στη συνέχεια, να ξεκινήσετε απλώς την αναπαραγωγή. Οι παρουσιάσεις είναι εφικτές χωρίς τη χρήση υπολογιστή. s EasyMP Operation Guide f Μόνο προβολή παρουσίασης (κατάσταση λειτουργίας παρουσίασης) Στην κατάσταση λειτουργίας παρουσίασης, προβάλλονται µόνο οι εικόνες από µια προβολή παρουσίασης PowerPoint. Μπορείτε να κάνετε κοµψές παρουσιάσεις χωρίς να εµφανίζετε στους θεατές τις ενέργειες ή άλλο υλικό προετοιµασίας. s EasyMP Operation Guide

6 Ονόµατα και λειτουργίες εξαρτηµάτων 6 Μπροστινή/επάνω πλευρά A K B C Όνοµα A Πίνακας ελέγχου B Κάλυµµα λάµπας C Σχισµή εξαερισµού s σελ.7 Λειτουργία J I G H F E D Ανοίξτε το κάλυµµα για να αντικαταστήσετε τη λάµπα του βιντεοπροβολέα. s σελ.56 Προσοχή Μην τοποθετείτε αντικείµενα που πιθανώς να παραµορφωθούν ή να φθαρούν λόγω της θερµότητας κοντά στη σχισµή εξαερισµού και µην έχετε το πρόσωπο ή τα χέρια σας κοντά στη σχισµή εξαερισµού κατά τη διάρκεια της προβολής. L Όνοµα D Μπροστινό ρυθµιζόµενο άκρο στήριξης E Μοχλός ρύθµισης άκρου στήριξης F Συρόµενο πλαίσιο παύσης ήχου/εικόνας G Κουµπί συρόµενου πλαισίου παύσης ήχου/εικόνας H Αποµακρυσµένος δέκτης I ακτύλιος εστίασης J ακτύλιος ζουµ K Ενδεικτική λυχνία πρόσβασης USB (Μόνο για EMP-1715/1705) L Μονάδα ασύρµατου τοπικού δικτύου (LAN) (Μόνο για EMP-1715/1705) Λειτουργία Αύξηση µεγέθους και ρύθµιση της θέσης της εικόνας προβολής όταν ο βιντεοπροβολέας είναι τοποθετηµένος σε µια επιφάνεια όπως ένα γραφείο. Τραβήξτε έξω το µοχλό άκρου στήριξης για να προεκτείνετε ή να µαζέψετε το άκρο στήριξης. s Οδηγός γρήγορης εκκίνησης Κλείστε το συρόµενο πλαίσιο όταν δεν χρησιµοποιείτε το βιντεοπροβολέα για να προφυλάξετε το φακό. Αν το κλείσετε κατά τη διάρκεια της προβολής, αποκρύπτεται η εικόνα και σταµατά ο ήχος (Παύση ήχου/εικόνας). s Οδηγός γρήγορης εκκίνησης, σελ.16 Μετακινήστε το κουµπί για να ανοίξετε και να κλείσετε το συρόµενο πλαίσιο παύσης ήχου/ εικόνας. Λαµβάνει σήµατα από το τηλεχειριστήριο. s Οδηγός γρήγορης εκκίνησης Ρυθµίζει την εστίαση της εικόνας. s Οδηγός γρήγορης εκκίνησης Ρυθµίζει το µέγεθος της εικόνας. s Οδηγός γρήγορης εκκίνησης Όταν αναβοσβήνει ή είναι αναµµένη υποδεικνύει την κατάσταση πρόσβασης USB τύπου Α. Εγκαταστήστε την προτού χρησιµοποιήσετε το βιντεοπροβολέα. Συνδέει το βιντεοπροβολέα µε έναν υπολογιστή µέσω ασύρµατης σύνδεσης. s Wireless LAN Quick Connection Guide EasyMP Operation Guide

7 Ονόµατα και λειτουργίες εξαρτηµάτων 7 Πίνακας ελέγχου Όνοµα Λειτουργία A I H G F E D Κουµπιά [v] [w] ιόρθωση τραπεζοειδούς παραµόρφωσης keystone. Όταν εµφανίζεται ένα µενού παραµέτρων ή µια οθόνη βοήθειας, πατήστε τα κουµπιά για να επιλέξετε στοιχεία µενού και τιµές ρύθµισης. s Οδηγός γρήγορης εκκίνησης, σελ.31 E Κουµπί [Help] Εµφάνιση και κλείσιµο της οθόνης βοήθειας, η οποία παρέχει συµβουλές σχετικά µε προβλήµατα που πιθανώς να αντιµετωπίσετε. s σελ.41 Όνοµα A Κουµπί [Power] B Κουµπί [Source Search] C Κουµπί [Enter] B C D Λειτουργία Για να θέτετε το βιντεοπροβολέα σε λειτουργία ή εκτός λειτουργίας. s Οδηγός γρήγορης εκκίνησης Εκτελείται αλλαγή στην επόµενη πηγή εισόδου που είναι συνδεδεµένη στο βιντεοπροβολέα και που αποστέλλει µια εικόνα. s σελ.13 Κατά την προβολή εικόνων υπολογιστή, πατήστε το κουµπί για αυτόµατη ρύθµιση των λειτουργιών tracking, synchronization, position (παρακολούθηση, συγχρονισµός, θέση) και προβολή της βέλτιστης εικόνας. Όταν εµφανίζεται ένα µενού παραµέτρων ή µια οθόνη βοήθειας, πατήστε το κουµπί για να αποδεχτείτε και να καταχωρήσετε την τρέχουσα επιλογή και να µετακινηθείτε στο επόµενο επίπεδο. s σελ.31 F Κουµπί [Esc] G Κουµπιά [a] [b] H Κουµπί [Menu] I Ενδεικτικές λυχνίες κατάστασης ιακοπή της τρέχουσας λειτουργίας. Όταν εµφανίζεται ένα µενού παραµέτρων, πατήστε το κουµπί για να µετακινηθείτε στο προηγούµενο επίπεδο µενού. s σελ.31 Ρύθµιση της έντασης του ήχου. Όταν εµφανίζεται ένα µενού παραµέτρων ή µια οθόνη βοήθειας, πατήστε τα κουµπιά για να επιλέξετε στοιχεία µενού και τιµές ρύθµισης. s Οδηγός γρήγορης εκκίνησης, σελ.31 Εµφάνιση και κλείσιµο του µενού παραµέτρων. s σελ.31 Το χρώµα των ενδεικτικών λυχνιών, καθώς και το αν αναβοσβήνουν ή παραµένουν αναµµένες, υποδεικνύει την κατάσταση του βιντεοπροβολέα. s σελ.42

8 Ονόµατα και λειτουργίες εξαρτηµάτων 8 Πίσω πλευρά A Όνοµα A Θύρα USB τύπου B B Αποµακρυσµένος δέκτης C Ηχείο B D Είσοδος τροφοδοσίας E Υποδοχή ασφαλείας (j) J I H G F C D Λειτουργία Σύνδεση του βιντεοπροβολέα µε υπολογιστή µέσω καλωδίου USB και προβολή της εικόνας του υπολογιστή (µόνο για EMP-1715/1705). Μπορείτε, επίσης, να συνδεθείτε µε έναν υπολογιστή µέσω καλωδίου USB, όταν χρησιµοποιείτε τη λειτουργία του ασύρµατου ποντικιού. s Οδηγός γρήγορης εκκίνησης Λαµβάνει σήµατα από το τηλεχειριστήριο. s Οδηγός γρήγορης εκκίνησης Για σύνδεση του καλωδίου τροφοδοσίας. s Οδηγός γρήγορης εκκίνησης s σελ.66 E Όνοµα F Θύρα USB τύπου Α (µόνο για EMP- 1715/1705) G Θύρα υπολογιστή (Computer port) (Component Video) H S-Video port (Θύρα S-video) I (Video port) Θύρα video J Θύρα ήχου Λειτουργία Σύνδεση της µνήµης για συµβατές ψηφιακές φωτογραφικές µηχανές και USB και προβολή αρχείων εικόνας/ταινίας και σεναρίων µε χρήση του PC Free από το EasyMP. s Οδηγός γρήγορης εκκίνησης Για σήµατα video από έναν υπολογιστή και σήµατα component videog από άλλες πηγές video. Για σήµατα S-videog από πηγές video. Για σήµατα composite videog από πηγές video. Για το σήµα audio in του συνδεδεµένου εξοπλισµού. Κατά την προβολή µε τη λειτουργία PC Free (χωρίς χρήση υπολογιστή) του EasyMP, ο ήχος µπορεί να παράγεται από ένα εξωτερικό ηχείο ορίζοντας "EasyMP Audio Out" (Έξοδος ήχου EasyMP) στο µενού παραµέτρων (µόνο για EMP-1715/1705). s σελ.34

9 Ονόµατα και λειτουργίες εξαρτηµάτων 9 Βάση Όνοµα Λειτουργία D C B B Φίλτρο αέρα (Σχισµή αερισµού) Εµποδίζεται η ταυτόχρονη διείσδυση σκόνης ή άλλων ξένων σωµατιδίων στο εσωτερικό του βιντεοπροβολέα µε την είσοδο του αέρα. Ο βιντεοπροβολέας εµφανίζει ένα µήνυµα προειδοποίησης όταν απαιτείται καθαρισµός ή αντικατάσταση του φίλτρου αέρα. s σελ.54, 59 C Μοχλός ρύθµισης άκρου στήριξης s Οδηγός γρήγορης εκκίνησης F D Μπροστινό ρυθµιζόµενο άκρο στήριξης Αύξηση µεγέθους και ρύθµιση της θέσης της εικόνας προβολής όταν ο βιντεοπροβολέας είναι τοποθετηµένος σε µια επιφάνεια όπως ένα γραφείο. E Πίσω άκρο στήριξης Περιστρέψτε το άκρο στήριξης για να το προεκτείνετε ή να το µαζέψετε και να ρυθµίσετε την οριζόντια κλίση. s Οδηγός γρήγορης εκκίνησης Όνοµα A Λειτουργία E F Κοχλιωτή οπή για στερέωση της µονάδας ασύρµατου ή καλωδιακού τοπικού δικτύου (LAN) Σε αυτήν την οπή µπορείτε να στερεώσετε µε βίδες τη µονάδα ασύρµατου ή καλωδιακού τοπικού δικτύου (LAN). s Wireless LAN Quick Connection Guide A Σηµεία στερέωσης αγκίστρων ανάρτησης (3 σηµεία) Εδώ συνδέετε το προαιρετικό στήριγµα οροφής όταν θέλετε να αναρτήσετε το βιντεοπροβολέα σε οροφή. s σελ.53, 64

10 Ονόµατα και λειτουργίες εξαρτηµάτων 10 Tηλεχειριστήριο Όνοµα Λειτουργία A B C D E F G H I J K L M W V U T S R Q P O N A Κουµπί [E-Zoom] (z) (x) B [Page Up] [Page Down] κουµπιά ([) (]) C Κουµπί [Esc] D Κουµπί [Enter] (z) Μεγέθυνση της εικόνας χωρίς να αλλάζει το µέγεθος προβολής. (x) Σµίκρυνση τµηµάτων από εικόνες που είχαν µεγεθυνθεί µε το κουµπί [z]. s σελ.19 Κατά τη λειτουργία του ασύρµατου ποντικιού και την παρουσίαση δικτύου (µόνο για EMP- 1715/1705), µπορείτε να αλλάξετε τη σελίδα του αρχείου PowerPoint πατώντας τα κουµπιά page up/page down. ιακοπή της τρέχουσας λειτουργίας. Όταν εµφανίζεται ένα µενού παραµέτρων, πατήστε το κουµπί για να µετακινηθείτε στο προηγούµενο επίπεδο. Ενεργεί σαν το δεξί κουµπί του ποντικιού, όταν χρησιµοποιείτε τη λειτουργία ασύρµατου ποντικιού. s σελ.31 Όταν εµφανίζεται ένα µενού παραµέτρων ή µια οθόνη βοήθειας, πατήστε το κουµπί για να αποδεχτείτε και να καταχωρήσετε την τρέχουσα επιλογή και να µετακινηθείτε στο επόµενο επίπεδο. Ενεργεί σαν το αριστερό κουµπί του ποντικιού, όταν χρησιµοποιείτε τη λειτουργία ασύρµατου ποντικιού. s σελ.31 E Κουµπί [A/V Mute] Ενεργοποίηση ή απενεργοποίηση εικόνας και ήχου. s σελ.16 F Κουµπί [Pointer] Πατήστε το για να ενεργοποιήσετε το δείκτη οθόνης. s σελ.18

11 Ονόµατα και λειτουργίες εξαρτηµάτων 11 Όνοµα G Κουµπί [EasyMP] H Κουµπί [Computer] I Κουµπί [S-Video] J Κουµπί [Video] K Κουµπί [Auto] Αλλαγή σε εικόνα του EasyMP. εν χρησιµοποιείται µε τον EMP-1710/1700 (µόνο για EMP-1715/1705). Εµφάνιση εικόνων από τη θύρα (Component Video) του υπολογιστή. s σελ.14 Εµφάνιση εικόνων από τη θύρα S-video. s σελ.14 Εµφάνιση εικόνων από τη θύρα video. s σελ.14 Κατά την προβολή εικόνων υπολογιστή, πατήστε το κουµπί για αυτόµατη ρύθµιση των λειτουργιών tracking, synchronization, position (παρακολούθηση, συγχρονισµός, θέση) και προβολή της βέλτιστης εικόνας. s σελ.33 L Κουµπιά αριθµών Χρησιµοποιήστε αυτά τα κουµπιά για την εισαγωγή ενός κωδικού πρόσβασης ή ID οθόνης. s σελ.28 M Κουµπί [Search] N Κουµπιά [Volume] O Κουµπί [Resize] Λειτουργία Εκτελείται αλλαγή στην επόµενη πηγή εισόδου που είναι συνδεδεµένη στο βιντεοπροβολέα και που αποστέλλει µια εικόνα. s σελ.13 (a) Μείωση της έντασης. (b) Αύξηση της έντασης. s Οδηγός γρήγορης εκκίνησης Ο λόγος διαστάσεωνg αλλάζει κάθε φορά που πατάτε το κουµπί. s σελ.17 Όνοµα P Κουµπί [Help] Q Κουµπί [Menu] R Κουµπί [Color Mode] S Κουµπί [Num] T Κουµπί [Freeze] U Κουµπί [h] V Κουµπί [Power] W Φωτοεκπέµπουσ α περιοχή τηλεχειριστηρίου Λειτουργία Εµφάνιση και κλείσιµο της οθόνης βοήθειας, η οποία παρέχει συµβουλές σχετικά µε προβλήµατα που πιθανώς να αντιµετωπίσετε. s σελ.41 Εµφάνιση και κλείσιµο του µενού παραµέτρων. s σελ.31 Κάθε φορά που πατάτε το κουµπί, αλλάζει η κατάσταση λειτουργίας χρώµατος. s σελ.15 Χρησιµοποιήστε αυτό το κουµπί για την εισαγωγή ενός κωδικού πρόσβασης ή ID οθόνης. s σελ.28 Πάγωµα ή ξεπάγωµα εικόνων. s σελ.17 Όταν εµφανίζεται ένα µενού παραµέτρων ή µια οθόνη βοήθειας, επιλέγετε στοιχεία µενού και τιµές ρύθµισης. Όταν είναι ενεργοποιηµένη η λειτουργία του ασύρµατου ποντικιού, µε την κλίση του κουµπιού µετακινείται ο δείκτης προς την κατεύθυνση κλίσης. s σελ.31 Για να θέτετε το βιντεοπροβολέα σε λειτουργία ή εκτός λειτουργίας. s Οδηγός γρήγορης εκκίνησης Εκποµπή σηµάτων τηλεχειριστηρίου. s Οδηγός γρήγορης εκκίνησης

12 Χρήσιµες λειτουργίες Σε αυτό το κεφάλαιο αναλύονται χρήσιµες λειτουργίες για τη διοργάνωση παρουσιάσεων κ.λπ. καθώς και οι λειτουργίες ασφαλείας. Αλλαγή της εικόνας προβολής Αυτόµατη ανίχνευση εισερχόµενων σηµάτων και αλλαγή της εικόνας προβολής (Αναζήτηση πηγής)...13 Αλλαγή απευθείας από το τηλεχειριστήριο...14 Λειτουργίες για βελτίωση της προβολής Επιλογή της ποιότητας προβολής (Επιλογή κατάστασης λειτουργίας χρώµατος)...15 Προσωρινή απόκρυψη εικόνας και ήχου (Παύση ήχου/εικόνας)...16 Πάγωµα εικόνας (Πάγωµα)...17 Αλλαγή του λόγου διαστάσεων (Αναπροσαρµογή µεγέθους)...17 Λειτουργία δείκτη ( είκτης)...18 Μεγέθυνση µέρους της εικόνας (E-Zoom)...19 Χρήση τηλεχειριστηρίου για µετακίνηση του δείκτη του ποντικιού (Ασύρµατο ποντίκι)...20 Ρύθµιση χρώµατος για πολλούς βιντεοπροβολείς (Ρύθµιση χρώµατος σε πολλαπλές οθόνες)...23 Περίληψη διαδικασίας ρύθµισης Ρύθµιση ID οθόνης Μέθοδος διόρθωσης εικόνας Λειτουργίες ασφαλείας...26 ιαχείριση χρηστών (Προστασία µε κωδικό πρόσβασης) Τύπος προστασίας µε κωδικό πρόσβασης Ρύθµιση προστασίας µε κωδικό πρόσβασης Εισαγωγή κωδικού πρόσβασης Περιορισµός λειτουργίας (Κλείδωµα λειτουργίας)... 29

13 Αλλαγή της εικόνας προβολής Μπορείτε να αλλάξετε την εικόνα προβολής µε τους ακόλουθους δύο τρόπους. Αλλαγή µε Αναζήτηση πηγής Ο βιντεοπροβολέας ανιχνεύει αυτόµατα τα σήµατα εισόδου από το συνδεδεµένο εξοπλισµό και η εικόνα εισόδου από τον εξοπλισµό προβάλλεται. Απευθείας αλλαγή Μπορείτε να χρησιµοποιήσετε τα κουµπιά του τηλεχειριστηρίου, για να ορίσετε την κατάλληλη θύρα εισόδου. Αυτόµατη ανίχνευση εισερχόµενων σηµάτων και αλλαγή της εικόνας προβολής (Αναζήτηση πηγής) Μπορείτε να προβάλετε γρήγορα την εικόνα στόχο, δεδοµένου ότι οι θύρες εισόδου χωρίς σήµα εικόνας αγνοούνται, όταν προβαίνετε σε αλλαγή πατώντας το κουµπί [Source Search]. Computer (Υπολογιστής) S-Video Video EasyMP (Μόνο για EMP-1715/1705) q Η Χρήση του τηλεχειριστηρίου Χρήση του πίνακα ελέγχου Όταν είναι συνδεδεµένα δύο ή περισσότερα µέρη εξοπλισµού, πατήστε το κουµπί [Source Search] µέχρι να προβληθεί η εικόνα στόχος. ακόλουθη οθόνη, στην οποία υποδεικνύεται η κατάσταση των σηµάτων εικόνας, εµφανίζεται όταν είναι διαθέσιµη µόνο η εικόνα που δείχνει ο βιντεοπροβολέας εκείνη τη στιγµή ή όταν δεν µπορεί να ανιχνευτεί σήµα εικόνας. Μπορείτε να επιλέξετε τη θύρα εισόδου για προβολή µέσω του συνδεδεµένου εξοπλισµού που θέλετε να χρησιµοποιήσετε. Αν δεν εκτελεστεί καµία ενέργεια µέσα σε περίπου 10 δευτερόλεπτα, η οθόνη κλείνει. 13 Η θύρα εισόδου στην οποία δεν λαµβάνεται σήµα εικόνας παραλείπεται. * Το EasyMP αλλάζει όταν χρησιµοποιείται ο EMP-1715/1705. Εγκαταστήστε την ασύρµατη µονάδα LAN που παρέχεται (µόνο για EMP-1715/1705). ιαδικασία Όταν έχετε συνδέσει τον εξοπλισµό βίντεο, ξεκινήστε την αναπαραγωγή πριν την έναρξη αυτής της ενέργειας.

14 Αλλαγή της εικόνας προβολής 14 Αλλαγή απευθείας από το τηλεχειριστήριο Μπορείτε να προβείτε σε απευθείας αλλαγή στην εικόνα στόχο πατώντας τα ακόλουθα κουµπιά στο τηλεχειριστήριο. Αλλαγή σε εικόνες από τη θύρα υπολογιστή (Component Video). Αλλαγή σε εικόνες από τη θύρα S-video. Τηλεχειριστήριο Αλλαγή σε εικόνα του EasyMP. (Μόνο για EMP-1715/ 1705) Αλλαγή σε εικόνες από τη θύρα Video.

15 Λειτουργίες για βελτίωση της προβολής 15 Επιλογή της ποιότητας προβολής (Επιλογή κατάστασης λειτουργίας χρώµατος) Μπορείτε εύκολα να επιτύχετε τη βέλτιστη ποιότητα εικόνας απλώς επιλέγοντας τη ρύθµιση που ανταποκρίνεται καλύτερα στον περιβάλλοντα χώρο κατά την προβολή. Η φωτεινότητα της εικόνας ποικίλει ανάλογα µε την επιλεγµένη κατάσταση λειτουργίας. Κατάσταση λειτουργίας Photo (Φωτογραφία) Εφαρµογή (Κατά την εισαγωγή εικόνων από υπολογιστή) Ιδανική ρύθµιση για την προβολή ακίνητων εικόνων, όπως φωτογραφιών, σε φωτεινό χώρο. Οι εικόνες είναι ζωντανές µε έντονη αντίθεση. Sports (Σπορ) (Κατά την εισαγωγή εικόνων component video, S- video ή composite video) Ιδανική ρύθµιση για παρακολούθηση τηλεοπτικών προγραµµάτων σε φωτεινό χώρο. Οι εικόνες έχουν ζωηρά χρώµατα και είναι γεµάτες ζωντάνια. Presentation Ιδανική ρύθµιση για τη διοργάνωση παρουσιάσεων (Παρουσίαση) σε φωτεινό χώρο. Theatre (Θέατρο) Ιδανική ρύθµιση για την παρακολούθηση ταινιών σε σκοτεινό χώρο. ίνει στις εικόνες φυσικούς τόνους. Game (Παιχνίδι) Ιδανική ρύθµιση για ενασχόληση µε βιντεοπαιχνίδια σε φωτεινό χώρο. Υπερτερεί τονίζοντας τις σκούρες διαβαθµίσεις. srgbg Ιδανική ρύθµιση για εικόνες που συµµορφώνονται µε το χρωµατικό πρότυπο srgb. Blackboard (Πίνακας) Ακόµη και αν η προβολή γίνεται σε πίνακα (µαύρο ή πράσινο), αυτή η ρύθµιση χαρίζει στις εικόνες σας ένα φυσικό τόνο, όπως κατά την προβολή σε οθόνη. Customized Μπορείτε να ρυθµίσετε ένα συγκεκριµένο χρώµα. (Προσαρµογή) ιαδικασία Κάθε φορά που πατάτε το κουµπί, το όνοµα για την κατάσταση λειτουργίας χρώµατος εµφανίζεται στην οθόνη και η κατάσταση λειτουργίας χρώµατος αλλάζει. Αν πατήσετε το κουµπί ενώ το όνοµα για την κατάσταση λειτουργίας χρώµατος εµφανίζεται στην οθόνη, εκτελείται αλλαγή στην επόµενη κατάσταση λειτουργίας χρώµατος. q Μπορείτε Τηλεχειριστήριο επίσης να ρυθµίσετε την κατάσταση λειτουργίας χρώµατος χρησιµοποιώντας το "Color Mode" (Κατάσταση λειτουργίας χρώµατος) στο µενού "Image" (Εικόνα) από το µενού παραµέτρων. s σελ.32

16 Λειτουργίες για βελτίωση της προβολής 16 Προσωρινή απόκρυψη εικόνας και ήχου (Παύση ήχου/εικόνας) Μπορείτε να χρησιµοποιήσετε αυτήν τη λειτουργία όταν θέλετε η προσοχή του κοινού να είναι στραµµένη στα λόγια σας ή όταν δεν θέλετε να δείξετε λεπτοµέρειες όπως όταν αλλάζετε αρχεία κατά τη διάρκεια παρουσιάσεων από έναν υπολογιστή. ιαδικασία Τηλεχειριστήριο Βιντεοπροβολέας q Αν χρησιµοποιείτε αυτήν τη λειτουργία όταν προβάλλετε κινούµενες εικόνες, η αναπαραγωγή των εικόνων και του ήχου από την πηγή συνεχίζεται και δεν µπορείτε να επιστρέψετε στο σηµείο όπου ενεργοποιήθηκε η Παύση ήχου/εικόνας. Μπορείτε να ορίσετε ως επιλογή εµφάνισης black, blue ή logo (µαύρο φόντο, µπλε φόντο, λογότυπο) για την Παύση ήχου/εικόνας χρησιµοποιώντας τη ρύθµιση "Extended" (Επέκταση) - "Display" (Εµφάνιση) - "A/V Mute" (Παύση ήχου/εικόνας) από το µενού παραµέτρων. s σελ.35 Όταν το συρόµενο πλαίσιο παύσης ήχου/εικόνας κλείνει και εκκινείται η παύση ήχου/εικόνας, µπορείτε να ρυθµίσετε την αυτόµατη διακοπή της ηλεκτρικής τροφοδοσίας ύστερα από περίπου 30 λεπτά µε τη ρύθµιση "Extended" (Επέκταση) - "Sleep Mode" (Κατάσταση λειτουργίας χαµηλής κατανάλωσης) στο µενού παραµέτρων. s σελ.36 Κάθε φορά που πατάτε το κουµπί ή που ανοίγετε ή κλείνετε το συρόµενο πλαίσιο παύσης ήχου/εικόνας, η ρύθµιση A/V Mute (Παύση ήχου/ εικόνας) ενεργοποιείται ή απενεργοποιείται.

17 Λειτουργίες για βελτίωση της προβολής 17 Πάγωµα εικόνας (Πάγωµα) Όταν η κινούµενη εικόνα στην οθόνη παγώσει, η προβολή της συνεχίζεται και µπορείτε να την προβάλετε καρέ-καρέ σαν να ήταν ακίνητη. Επίσης, µπορείτε να εκτελέσετε ενέργειες όπως εναλλαγές µεταξύ αρχείων κατά τη διάρκεια παρουσιάσεων από υπολογιστή χωρίς να εκτελείται προβολή των εικόνων, εφόσον έχετε ενεργοποιήσει εκ των προτέρων τη λειτουργία παγώµατος. Αλλαγή του λόγου διαστάσεων (Αναπροσαρµογή µεγέθους) Όταν είναι συνδεδεµένος εξοπλισµός βίντεο, εικόνες οι οποίες έχουν καταγραφεί σε ψηφιακό βίντεο ή DVD µπορούν να προβληθούν σε µορφή ευρείας οθόνης 16:9. Μπορείτε να αλλάξετε το λόγο διαστάσεων για εικόνες στην κατάσταση λειτουργίας συµπίεσηςg ως εξής. 4:3 16:9 ιαδικασία Τηλεχειριστήριο Μπορείτε να αλλάξετε το λόγο διαστάσεων για εικόνες υπολογιστή ως εξής. Normal (Κανονικό) (µόνο για RGB) 4:3 16:9 Κάθε φορά που πατάτε το κουµπί, το πάγωµα ενεργοποιείται ή απενεργοποιείται. q Ο ήχος δεν διακόπτεται. Η πηγή εικόνας συνεχίζει την αναπαραγωγή των κινούµενων εικόνων ακόµη και όταν η οθόνη είναι παγωµένη. Για το λόγο αυτό, δεν µπορείτε να συνεχίσετε την προβολή από το σηµείο που είχατε σταµατήσει. Αν πατήσετε το κουµπί [Freeze] ενώ εµφανίζεται το µενού παραµέτρων ή κάποια οθόνη βοήθειας, το µενού ή η οθόνη βοήθειας εξαφανίζεται. Το πάγωµα λειτουργεί ακόµη όταν χρησιµοποιείται το E- Zoom. ιαδικασία Τηλεχειριστήριο

18 Λειτουργίες για βελτίωση της προβολής 18 Κάθε φορά που πατάτε το κουµπί, το όνοµα της αναλογίας εµφανίζεται στην οθόνη και η αναλογία αλλάζει. Λειτουργία δείκτη ( είκτης) Αυτή η λειτουργία σας επιτρέπει να µετακινείτε ένα εικονίδιο δείκτη στην εικόνα προβολής και σας βοηθά να στρέψετε την προσοχή στην περιοχή για την οποία γίνεται λόγος. Αν πατήσετε το κουµπί ενώ το όνοµα της αναλογίας εµφανίζεται στην οθόνη, εκτελείται αλλαγή στην επόµενη κατάσταση λειτουργίας αναλογίας. q Μπορείτε επίσης να ρυθµίσετε την κατάσταση λειτουργίας χρώµατος χρησιµοποιώντας το "Resize" (Αναπροσαρµογή µεγέθους) στο µενού "Signal" (Σήµα) από το µενού παραµέτρων. s σελ.33 ιαδικασία A Εµφανίστε το δείκτη. Τηλεχειριστήριο Κάθε φορά που πατάτε το κουµπί, ο δείκτης εµφανίζεται ή εξαφανίζεται.

19 Λειτουργίες για βελτίωση της προβολής 19 B Μετακινήστε το εικονίδιο του δείκτη. Τηλεχειριστήριο Μεγέθυνση µέρους της εικόνας (E-Zoom) Αυτή η λειτουργία είναι χρήσιµη όταν θέλετε να διευρύνετε εικόνες ώστε να τις δείτε µε µεγαλύτερη λεπτοµέρεια, όπως γραφήµατα και πίνακες. q Μπορείτε Εικονίδιο δείκτη να επιλέξετε ανάµεσα σε τρία διαφορετικά είδη εικονιδίων δείκτη ( ) στο "Settings" (Ρυθµίσεις) - "Pointer Shape" (Σχήµα δείκτη) από το µενού παραµέτρων. s σελ.34 ιαδικασία A Ξεκινήστε το E-zoom. Τηλεχειριστήριο

20 Λειτουργίες για βελτίωση της προβολής 20 B Μετακινήστε το σταυρό στην περιοχή της εικόνας που θέλετε να µεγεθύνετε. Τηλεχειριστήριο Χρήση τηλεχειριστηρίου για µετακίνηση του δείκτη του ποντικιού (Ασύρµατο ποντίκι) Αν η θύρα USB ενός υπολογιστή συνδεθεί µε τη θύρα USB στην πίσω πλευρά του βιντεοπροβολέα µε ένα κοινό καλώδιο USB A-B του εµπορίου, µπορείτε να χρησιµοποιήσετε το τηλεχειριστήριο του βιντεοπροβολέα ως ασύρµατο ποντίκι, για να ελέγχετε το δείκτη του ποντικιού στον υπολογιστή. C Μεγεθύνετε. Τηλεχειριστήριο Σταυρός Υπολογιστής Windows 98/2000/Me/XP Home Edition/XP Professional Macintosh (OS / ) Κάθε φορά που πατάτε το κουµπί, η περιοχή διευρύνεται. Μπορείτε να διευρύνετε γρήγορα την περιοχή κρατώντας το κουµπί πατηµένο. Μπορείτε να σµικρύνετε τη διευρυµένη εικόνα πατώντας το κουµπί [x]. Πατήστε το κουµπί [Esc] για ακύρωση. Στη θύρα USB Καλώδιο USB Στη θύρα USB q Το ποσοστό µεγέθυνσης εµφανίζεται στην οθόνη. Η επιλεγµένη περιοχή µπορεί να µεγεθυνθεί από 1 ως 4 φορές σε διαβαθµίσεις του 25. Σπρώξτε το κουµπί [h] για να εκτελέσετε κύλιση στην εικόνα.

21 Λειτουργίες για βελτίωση της προβολής 21 q Το καλώδιο USB µπορεί να συνδεθεί µόνο σε υπολογιστές µε τυποποιηµένη διασύνδεση USB. Αν χρησιµοποιείτε υπολογιστή µε λειτουργικό σύστηµα Windows, στον υπολογιστή πρέπει να έχει εγκατασταθεί η πλήρης έκδοση των Windows 98/2000/Me/XP Home Edition/XP Professional. Αν ο υπολογιστής διαθέτει αναβαθµισµένη έκδοση των Windows 98/2000/Me/XP Home Edition/XP Professional από προηγούµενη έκδοση των Windows, η σωστή λειτουργία δεν είναι εξασφαλισµένη. Η χρήση της λειτουργίας του ποντικιού σε ορισµένες εκδόσεις λειτουργικών συστηµάτων Windows και Macintosh ενδέχεται να µην είναι εφικτή. Για να χρησιµοποιηθεί η λειτουργία του ποντικιού, ορισµένες ρυθµίσεις του υπολογιστή ενδέχεται να πρέπει να αλλάξουν. Για περισσότερες λεπτοµέρειες ανατρέξτε στην τεκµηρίωση του υπολογιστή. Αφού γίνει η σύνδεση, ο δείκτης του ποντικιού µπορεί να χρησιµοποιηθεί ως εξής. Μετακίνηση δείκτη ποντικιού Μεταφορά και απόθεση Κλικ ποντικιού Αριστερό κλικ εξί κλικ ιπλό κλικ: πατήστε δύο φορές συνεχόµενα. Αυτό είναι χρήσιµο για να εµφανίσετε την προηγούµενη ή την επόµενη διαφάνεια σε µία προβολή παρουσίασης PowerPoint. Προηγούµενη διαφάνεια 1. Κρατήστε πατηµένο το κουµπί [Enter], δώστε κλίση και µετακινήστε το κουµπί [h]. 2. Αφήστε το κουµπί [Enter] για απόθεση στην επιθυµητή θέση. Επόµενη διαφάνεια

22 Λειτουργίες για βελτίωση της προβολής 22 q Αν οι ρυθµίσεις για το κουµπί του ποντικιού έχουν ρυθµιστεί να αντιστρέφονται στον υπολογιστή, η λειτουργία των κουµπιών του τηλεχειριστηρίου θα αντιστραφεί επίσης. Η λειτουργία ασύρµατου ποντικιού δεν µπορεί να χρησιµοποιηθεί όταν χρησιµοποιούνται οι ακόλουθες λειτουργίες. Όταν εµφανίζεται ένα µενού παραµέτρων Όταν εµφανίζεται ένα µενού βοήθειας Όταν χρησιµοποιείται η λειτουργία E-Zoom Όταν γίνεται λήψη λογοτύπου χρήστη Όταν χρησιµοποιείται η λειτουργία δείκτη Όταν ρυθµίζεται η ένταση του ήχου

23 Ρύθµιση χρώµατος για πολλούς βιντεοπροβολείς (Ρύθµιση χρώµατος σε πολλαπλές οθόνες) 23 Όταν πολλοί βιντεοπροβολείς είναι σε σειρά και προβάλλουν εικόνες, µπορείτε να ρυθµίσετε τη φωτεινότητα και τον τόνο χρώµατος για την εικόνα κάθε βιντεοπροβολέα µε τη ρύθµιση χρώµατος σε πολλαπλές οθόνες, ώστε τα χρώµατα των εικόνων από κάθε βιντεοπροβολέα να ταιριάζουν όσο το δυνατόν περισσότερο. Σε ορισµένες περιπτώσεις, η φωτεινότητα και ο τόνος χρώµατος ενδέχεται να µην ταιριάζουν απόλυτα ακόµη και µετά τη ρύθµιση. Περίληψη διαδικασίας ρύθµισης Προβείτε σε ρυθµίσεις σύµφωνα µε την ακόλουθη διαδικασία. 1. Ρύθµιση screen ID (ID οθόνης) Πριν ρυθµίσετε τους βιντεοπροβολείς, ορίστε ένα ID οθόνης για καθέναν από αυτούς. Όταν εκτελείτε ρυθµίσεις για δύο ή περισσότερους προβολείς χρησιµοποιώντας το τηλεχειριστήριο, µπορείτε να τους χειριστείτε ξεχωριστά ορίζοντας ένα προσωπικό ID οθόνης για καθέναν από αυτούς. 2. Χρήση ρύθµισης image correction (διόρθωση εικόνας) Αφού εγκαταστήσετε τους βιντεοπροβολείς, µπορείτε να ρυθµίσετε την εικόνα σε καθέναν από αυτούς. Χρησιµοποιώντας τη ιόρθωση εικόνας µπορείτε να ρυθµίσετε από το µαύρο στο άσπρο σε πέντε στάδια που ονοµάζονται επίπεδα 1 ως 5, ενώ σε κάθε επίπεδο 1 ως 5 µπορείτε να ρυθµίσετε τα ακόλουθα δύο στοιχεία. Ρύθµιση φωτεινότητας Ρυθµίστε κάθε εικόνα κατά επίπεδα από 1 ως 5 ώστε να τις εξισώσετε όλες. Ρύθµιση χρώµατος Ρυθµίστε κάθε εικόνα κατά επίπεδα από 1 ως 5 ώστε τα χρώµατα να ταιριάζουν, χρησιµοποιώντας τα "Color Correct ( ιόρθωση χρώµατος). (G/R)" και "Color Correct ( ιόρθωση χρώµατος). (B/Y)". Ρύθµιση ID οθόνης Για παράδειγµα, αφού ορίσετε για ένα βιντεοπροβολέα ID οθόνης3, όταν πατήσετε το κουµπί [3] και κρατάτε πατηµένο το κουµπί [Num], ακόµη κι αν υπάρχουν περισσότεροι εγκατεστηµένοι βιντεοπροβολείς, µπορείτε να χειριστείτε µόνον εκείνον για τον οποίον ορίσατε το ID οθόνης3. ιαδικασία A Πατήστε το κουµπί [Menu] και επιλέξτε "Extended" (Επέκταση) - "Multi-screen" (Πολλαπλές οθόνες) - "Screen ID" (ID οθόνης) από το µενού παραµέτρων. s σελ.31 Χρήση του τηλεχειριστηρίου Χρήση του πίνακα ελέγχου Ελέγξτε τα κουµπιά που µπορείτε να χρησιµοποιήσετε και τις λειτουργίες που εκτελούν στον οδηγό κάτω από το µενού.

24 Ρύθµιση χρώµατος για πολλούς βιντεοπροβολείς (Ρύθµιση χρώµατος σε πολλαπλές οθόνες) 24 B Επιλέξτε C Πατήστε q το ID που θέλετε να ορίσετε και πατήστε το πλήκτρο [Enter]. το κουµπί [Menu] για να κλείσετε το µενού παραµέτρων. Στρέψτε το τηλεχειριστήριο στον αποµακρυσµένο δέκτη του βιντεοπροβολέα που θέλετε να χειριστείτε, πατήστε το αριθµητικό πλήκτρο που αντιστοιχεί στο καθορισµένο ID οθόνης, ενώ κρατάτε πατηµένο το κουµπί [Num], και στη συνέχεια µπορείτε να χειριστείτε µόνο το βιντεοπροβολέα µε το συγκεκριµένο αριθµό ID. Μπορείτε να χειριστείτε όλους τους βιντεοπροβολείς ανεξάρτητα από τις ρυθµίσεις ID οθόνης στρέφοντας το τηλεχειριστήριο στον αποµακρυσµένο δέκτη του βιντεοπροβολέα και πατώντας το κουµπί [0] ενώ κρατάτε πατηµένο το κουµπί [Num]. Τα ID οθόνης που ορίστηκαν εδώ είναι ενεργά µόνο κατά την εκτέλεση της ρύθµισης "Image Correction" ( ιόρθωση εικόνας) για το "Multi-screen" (Πολλαπλές οθόνες). Αν ένας βιντεοπροβολέας ο οποίος δεν αποτελεί στόχο της ενέργειας αντιδράσει στο τηλεχειριστήριο, στρέψτε το τηλεχειριστήριο στον αποµακρυσµένο δέκτη του συγκεκριµένου βιντεοπροβολέα και πατήστε τον αριθµό που ορίσατε ως ID οθόνης για τον εν λόγω βιντεοπροβολέα ενώ κρατάτε πατηµένο το κουµπί [Num]. Μέθοδος διόρθωσης εικόνας Αφού εγκαταστήσετε τους βιντεοπροβολείς, ρυθµίστε τη φωτεινότητα και τον τόνο για κάθε εικόνα. ιαδικασία A Πατήστε B Επιλέξτε C Ρυθµίστε το κουµπί [Menu] και επιλέξτε "Extended" (Επέκταση) - "Multi-screen" (Πολλαπλές οθόνες) - "Image Correction" ( ιόρθωση εικόνας) από το µενού παραµέτρων. s σελ.31 το επίπεδο που θέλετε να ρυθµίσετε στο "Adjustment Level" (Επίπεδο ρύθµισης). Κάθε φορά που επιλέγετε ένα επίπεδο, εµφανίζεται το οπτικό πρότυπο του επιλεγµένου επιπέδου. Μπορείτε να ξεκινήσετε τη ρύθµιση από οποιοδήποτε επίπεδο και συνήθως µπορείτε να το κάνετε πιο σκούρο ή πιο φωτεινό ρυθµίζοντας από 1 ως 5 και από 5 ως 1. τη φωτεινότητα µε το "Brightness Correct" ( ιόρθωση φωτεινότητας). Όταν επιλέγετε το επίπεδο 5, η ρύθµιση γίνεται µε βάση τη σκουρότερη εικόνα από πολλούς βιντεοπροβολείς. Όταν επιλέγετε το επίπεδο 1, η ρύθµιση γίνεται µε βάση την πιο φωτεινή εικόνα από πολλούς βιντεοπροβολείς. Όταν επιλέγετε τα επίπεδα 2 ως 4, η ρύθµιση γίνεται µε βάση την εικόνα µέσης φωτεινότητας από πολλούς βιντεοπροβολείς. Κάθε φορά που πατάτε το κουµπί [Enter], η εµφάνιση αλλάζει από το οπτικό πρότυπο στην πραγµατική εικόνα και αντίστροφα, ώστε να µπορείτε να ελέγχετε τα αποτελέσµατα της ρύθµισης και να εκτελείτε διορθώσεις στην πραγµατική εικόνα.

25 Ρύθµιση χρώµατος για πολλούς βιντεοπροβολείς (Ρύθµιση χρώµατος σε πολλαπλές οθόνες) 25 D Ρύθµιση E Επαναλάβετε F Όταν "Color Correct ( ιόρθωση χρώµατος). (G/R)" και "Color Correct ( ιόρθωση χρώµατος). (B/Y)". Κάθε φορά που πατάτε το κουµπί [Enter], η εµφάνιση αλλάζει από το οπτικό πρότυπο στην πραγµατική εικόνα και αντίστροφα, ώστε να µπορείτε να ελέγχετε τα αποτελέσµατα της ρύθµισης και να εκτελείτε διορθώσεις στην πραγµατική εικόνα. τις ενέργειες 2 ως 4 µέχρι να ολοκληρώσετε τις ρυθµίσεις. ολοκληρώσετε όλες τις ρυθµίσεις, πατήστε το κουµπί [Menu] για να κλείσετε το µενού παραµέτρων.

26 Λειτουργίες ασφαλείας Ο βιντεοπροβολέας διαθέτει τις ακόλουθες λειτουργίες ασφαλείας. Password Protect (Προστασία µε κωδικό πρόσβασης) Μπορείτε να ορίσετε ποιοι θα χρησιµοποιούν το βιντεοπροβολέα. Operation Lock (Κλείδωµα λειτουργίας) Μπορείτε να εµποδίσετε τρίτους να αλλάξουν τις ρυθµίσεις του βιντεοπροβολέα χωρίς έγκριση. ιαχείριση χρηστών (Προστασία µε κωδικό πρόσβασης) Όταν η Προστασία µε κωδικό πρόσβασης είναι ενεργοποιηµένη, άτοµα τα οποία δεν γνωρίζουν τον κωδικό πρόσβασης δεν µπορούν να χρησιµοποιήσουν το βιντεοπροβολέα για προβολή εικόνων, ακόµη κι αν είναι ενεργοποιηµένος. Επιπλέον, δεν µπορεί να γίνει αλλαγή του λογοτύπου χρήστη που εµφανίζεται κατά την ενεργοποίηση του βιντεοπροβολέα. Αυτό το σύστηµα λειτουργεί ως αντικλεπτική συσκευή αφού ο βιντεοπροβολέας δεν µπορεί να χρησιµοποιηθεί ακόµη και σε περίπτωση κλοπής. Κατά την αγορά, η Προστασία µε κωδικό πρόσβασης δεν είναι ενεργοποιηµένη. 2. "Password Timer" (Χρονοδιακόπτης κωδικού πρόσβασης) Όταν για τη ρύθµιση "Password Timer" (Χρονοδιακόπτης κωδικού πρόσβασης) έχετε ορίσει "On" (Ενεργοποίηση) και έχετε επίσης καθορίσει ένα χρονικό όριο, ο βιντεοπροβολέας απαιτεί την εισαγωγή του κωδικού πρόσβασης µετά την πάροδο του χρονικού ορίου. 3. "User s Logo Protect" (Προστασία λογοτύπου χρήστη) Όταν για τη ρύθµιση "User s Logo Protect" (Προστασία λογοτύπου χρήστη) έχετε ορίσει "On" (Ενεργοποίηση) το λογότυπο του χρήστη δεν επιδέχεται αλλαγές και οι ακόλουθες αλλαγές ρυθµίσεων για το λογότυπο χρήστη δεν επιτρέπονται. Λήψη λογοτύπου χρήστη Ρυθµίσεις για τα στοιχεία "Display Background" (Εµφάνιση φόντου), "Startup Screen" (Οθόνη έναρξης) και "A/V Mute" (Παύση ήχου/ εικόνας) από το "Display" (Εµφάνιση) στο µενού παραµέτρων. 4. "Network Protect" (Προστασία δικτύου) (µόνο για EMP-1715/ 1705) Όταν για τη ρύθµιση "Network Protect" (Προστασία δικτύου) έχετε ορίσει "On" (Ενεργοποίηση) οι αλλαγές ρυθµίσεων για το "Network" ( ίκτυο) στο µενού παραµέτρων δεν επιτρέπονται. 26 f Τύπος προστασίας µε κωδικό πρόσβασης Ανάλογα µε τη χρήση του βιντεοπροβολέα, µπορείτε να εκτελέσετε τις ακόλουθες τέσσερις ρυθµίσεις σε σχέση µε την προστασία µε κωδικό πρόσβασης. 1. "Power On Protect" (Προστασία κατά την ενεργοποίηση) Όταν για τη ρύθµιση "Power On Protect" (Προστασία κατά την ενεργοποίηση) έχετε ορίσει "On" (Ενεργοποίηση), πρέπει να εισαγάγετε τον κωδικό πρόσβασης κάθε φορά που ενεργοποιείτε το βιντεοπροβολέα ύστερα από αποσύνδεση από την ηλεκτρική παροχή στην οποία ήταν συνδεδεµένος µέχρι την τελευταία φορά εισαγωγής του κωδικού πρόσβασης. Αν δεν εισαχθεί ο σωστός κωδικός πρόσβασης, η προβολή δεν ξεκινά.

27 Λειτουργίες ασφαλείας 27 f Ρύθµιση προστασίας µε κωδικό πρόσβασης Χρησιµοποιήστε την ακόλουθη διαδικασία για να ρυθµίσετε την Προστασία µε κωδικό πρόσβασης. ιαδικασία A Κρατήστε q B Ενεργοποιήστε πατηµένο το κουµπί [Freeze] για περίπου πέντε δευτερόλεπτα. Εµφανίζεται το µενού ρυθµίσεων για την Προστασία µε κωδικό πρόσβασης. Τηλεχειριστήριο Αν η Προστασία µε κωδικό πρόσβασης είναι ήδη ενεργοποιηµένη, πρέπει να εισαγάγετε τον κωδικό πρόσβασης. Αν ο κωδικός πρόσβασης που εισάγατε είναι σωστός, εµφανίζεται το µενού ρυθµίσεων για την Προστασία µε κωδικό πρόσβασης. s "Εισαγωγή κωδικού πρόσβασης" σελ.28 Αφού ρυθµίσετε τον κωδικό πρόσβασης, κολλήστε το αυτοκόλλητο προστασίας µε κωδικό πρόσβασης σε ορατό σηµείο στο βιντεοπροβολέα ως αποτρεπτικό µέτρο σε περίπτωση κλοπής. τη ρύθµιση "Power On Protect" (Προστασία κατά την ενεργοποίηση). (1) Επιλέξτε "Power On Protect" (Προστασία κατά την ενεργοποίηση) και, έπειτα, πατήστε το κουµπί [Enter]. (2) Επιλέξτε "On" (Ενεργοποίηση) και, έπειτα, πατήστε το κουµπί [Enter]. (3) Πατήστε το κουµπί [Esc]. C Ενεργοποιήστε D Ενεργοποιήστε E Ενεργοποιήστε τη ρύθµιση "Password Timer" (Χρονοδιακόπτης κωδικού πρόσβασης). Αν δεν χρησιµοποιείτε τη συγκεκριµένη ρύθµιση, µεταβείτε στο βήµα 4. (1) Επιλέξτε "Password Timer" (Χρονοδιακόπτης κωδικού πρόσβασης) και, έπειτα, πατήστε το κουµπί [Enter]. (2) Επιλέξτε "On" (Ενεργοποίηση) και, έπειτα, πατήστε το κουµπί [Enter]. (3) Πατήστε το κουµπί [Esc]. (4) Επιλέξτε "Timer" (Χρονοδιακόπτης) και, έπειτα, πατήστε το κουµπί [Enter]. (5) Ενώ κρατάτε πατηµένο το κουµπί [Num], χρησιµοποιήστε τα κουµπιά αριθµών για να εισαγάγετε το χρόνο ρύθµισης από 1 ως ώρες και, έπειτα, πατήστε το κουµπί [Enter]. Αν κάνετε λάθος κατά την εισαγωγή του χρόνου, πατήστε το κουµπί [Esc] και επανεισαγάγετε το χρόνο. Ο χρονοµετρητής ξεκινά όταν κλείσετε το µενού ρυθµίσεων για την προστασία µε κωδικό πρόσβασης. Η µέτρηση εκτελείται µόνο όταν η λάµπα είναι αναµµένη και όχι όταν είναι σβηστή. Ο χρόνος που έχει παρέλθει εµφανίζεται στο "Time-elapsed" (Παρέλευση χρόνου). τη ρύθµιση "User s Logo Protect" (Προστασία λογοτύπου χρήστη). (1) Επιλέξτε "User s Logo Protect" (Προστασία λογοτύπου χρήστη) και, έπειτα, πατήστε το κουµπί [Enter]. (2) Επιλέξτε "On" (Ενεργοποίηση) και, έπειτα, πατήστε το κουµπί [Enter]. (3) Πατήστε το κουµπί [Esc]. τη ρύθµιση "Network Protect" (Προστασία δικτύου) (µόνο για EMP-1715/1705). (1) Επιλέξτε "Network Protect" (Προστασία δικτύου) και, έπειτα, πατήστε το κουµπί [Enter]. (2) Επιλέξτε "On" (Ενεργοποίηση) και, έπειτα, πατήστε το κουµπί [Enter]. (3) Πατήστε το κουµπί [Esc].

28 Λειτουργίες ασφαλείας 28 F Ορίστε τον κωδικό πρόσβασης. (1) Επιλέξτε "Password" (Κωδικός πρόσβασης) και, έπειτα, πατήστε το κουµπί [Enter]. (2) Εµφανίζεται το µήνυµα "Change the password?" (Αλλαγή κωδικού πρόσβασης;). Επιλέξτε "Yes" (Ναι) και, έπειτα, πατήστε το κουµπί [Enter]. Η προεπιλεγµένη ρύθµιση για τον κωδικό πρόσβασης είναι "0000". Αλλάξτε τη ρύθµιση ορίζοντας τον επιθυµητό κωδικό πρόσβασης. Αν επιλέξετε "No" (Όχι), η οθόνη που υποδεικνύεται στο βήµα 1 εµφανίζεται ξανά. (3) Ενώ κρατάτε πατηµένο το κουµπί [Num], εισαγάγετε τον τετραψήφιο αριθµό χρησιµοποιώντας τα κουµπιά αριθµών. Ο αριθµός που εισάγετε εµφανίζεται µε τη µορφή "* * * *". Αφού εισαγάγετε και το τέταρτο ψηφίο, εµφανίζεται η οθόνη επιβεβαίωσης. Τηλεχειριστήριο Κουµπιά αριθµών Κρατήστε πατηµένο (4) Εισαγάγετε ξανά τον κωδικό πρόσβασης. Εµφανίζεται το µήνυµα "Password accepted" (Αποδεκτός κωδικός πρόσβασης). Αν εισάγετε έναν εσφαλµένο κωδικό πρόσβασης, εµφανίζεται ένα µήνυµα που σας προτρέπει να επανεισαγάγετε τον κωδικό πρόσβασης. f Εισαγωγή κωδικού πρόσβασης Όταν εµφανιστεί η οθόνη εισαγωγής κωδικού πρόσβασης, εισαγάγετε τον κωδικό πρόσβασης χρησιµοποιώντας τα κουµπιά αριθµών στο τηλεχειριστήριο. ιαδικασία Ενώ κρατάτε πατηµένο το κουµπί [Num], εισαγάγετε τον κωδικό πρόσβασης πατώντας τα κουµπιά αριθµών. Όταν εισάγετε το σωστό κωδικό, η προβολή αρχίζει. Προσοχή Αν εισαγάγετε εσφαλµένο κωδικό πρόσβασης τρεις συνεχόµενες φορές, εµφανίζεται το µήνυµα "The projector s operation will be locked". (Η λειτουργία του βιντεοπροβολέα θα κλειδωθεί.) για περίπου πέντε λεπτά και, έπειτα, ο προβολέας µεταβαίνει σε κατάσταση λειτουργίας αναµονής. Αν συµβεί αυτό, αποσυνδέστε το φις από την πρίζα και έπειτα επανατοποθετήστε το και ενεργοποιήστε το βιντεοπροβολέα. Στο βιντεοπροβολέα θα εµφανιστεί ξανά η οθόνη εισαγωγής κωδικού πρόσβασης, έτσι ώστε να µπορέσετε να εισαγάγετε το σωστό κωδικό. Αν ξεχάσατε τον κωδικό πρόσβασης, σηµειώστε τον αριθµό για "Request Code (Αίτηση κωδικού): xxxxx" που εµφανίζεται στην οθόνη και απευθυνθείτε στην πλησιέστερη διεύθυνση που αναφέρεται στους Όρους διεθνούς εγγύησης. s Ερωτήσεις Αν συνεχίσετε να επαναλαµβάνετε την παραπάνω διαδικασία εισάγοντας εσφαλµένο κωδικό είκοσι συνεχόµενες φορές, θα εµφανιστεί το ακόλουθο µήνυµα και δεν θα είναι πλέον δυνατή η εισαγωγή περαιτέρω κωδικών πρόσβασης στο βιντεοπροβολέα. "The projector s operation will be locked. Contact Epson as described in your documentation." (Η λειτουργία του βιντεοπροβολέα θα κλειδωθεί. Επικοινωνήστε µε την Epson όπως αναφέρεται στην τεκµηρίωσή σας.)s Ερωτήσεις

29 Λειτουργίες ασφαλείας 29 Περιορισµός λειτουργίας (Κλείδωµα λειτουργίας) Προβείτε σε µία από τις ακόλουθες ενέργειες για να κλειδώσετε τα λειτουργικά κουµπιά στον πίνακα ελέγχου. Full lock (Πλήρες κλείδωµα) Όλα τα κουµπιά στον πίνακα ελέγχου είναι κλειδωµένα. εν µπορείτε να εκτελέσετε οποιαδήποτε ενέργεια από τον πίνακα ελέγχου, συµπεριλαµβανοµένης της ενεργοποίησης και απενεργοποίησης. Partial lock (Μερικό κλείδωµα) Όλα τα κουµπιά στον πίνακα ελέγχου, εκτός από το κουµπί [Power], είναι κλειδωµένα. Αυτό είναι χρήσιµο σε διοργανώσεις ή παρουσιάσεις, σε περίπτωση που θέλετε να απενεργοποιήσετε όλα τα κουµπιά και να εκτελείται µόνο προβολή, ή σε σχολικές εγκαταστάσεις, όταν θέλετε να αποτρέψετε τη χρήση των κουµπιών. Ο χειρισµός του βιντεοπροβολέα µε το τηλεχειριστήριο συνεχίζει να είναι εφικτός. B Επιλέξτε Ελέγξτε τα κουµπιά που µπορείτε να χρησιµοποιήσετε και τις λειτουργίες που εκτελούν στον οδηγό κάτω από το µενού. είτε "Full Lock" (Πλήρες κλείδωµα) είτε "Partial Lock" (Μερικό κλείδωµα). ιαδικασία A Πατήστε το κουµπί [Menu] και επιλέξτε "Settings" (Ρυθµίσεις) - "Operation Lock" (Κλείδωµα λειτουργίας). s "Χρήση του µενού παραµέτρων" σελ.31 Χρήση του τηλεχειριστηρίου Χρήση του πίνακα ελέγχου C Επιλέξτε q Μπορείτε "Yes" (Ναι) όταν εµφανιστεί το µήνυµα επιβεβαίωσης. Τα κουµπιά του πίνακα ελέγχου κλειδώνουν ανάλογα µε την επιλεγµένη ρύθµιση. να ξεκλειδώσετε τον πίνακα ελέγχου µε έναν από τους ακόλουθους δύο τρόπους. Από το τηλεχειριστήριο, επιλέξτε "Off"(Απενεργοποίηση) στο "Settings" (Ρυθµίσεις) - "Operation Lock" (Κλείδωµα λειτουργίας) από το µενού παραµέτρων. Πατήστε και κρατήστε πατηµένο το κουµπί [Enter] στον πίνακα ελέγχου για περίπου επτά δευτερόλεπτα: θα εµφανιστεί ένα µήνυµα και η λειτουργία κλειδώµατος θα απενεργοποιηθεί.

30 Μενού παραµέτρων Στο κεφάλαιο αυτό αναλύονται η χρήση και οι λειτουργίες του µενού παραµέτρων. Χρήση του µενού παραµέτρων Κατάλογος λειτουργιών Μενού εικόνας...32 Μενού σήµατος...33 Μενού ρυθµίσεων...34 Μενού επέκτασης...35 Μενού δικτύου (µόνο για EMP-1715/1705)...37 Μενού πληροφοριών (µόνο εµφάνιση)...38 Μενού επαναφοράς...39

31 Χρήση του µενού παραµέτρων 31 A Επιλογή από το βασικό µενού B Επιλογή από το υποµενού C Αλλαγή του επιλεγµένου στοιχείου D Έξοδος Βασικό µενού Οδηγός Υποµενού (Ρυθµίσεις) Κουµπιά που χρησιµοποιούνται Χρήση του πίνακα ελέγχου Επιλέξτε τη ρύθµιση που θέλετε να αλλάξετε Χρήση του τηλεχειριστηρίου

32 Κατάλογος λειτουργιών 32 Μενού εικόνας Τα στοιχεία που µπορείτε να ρυθµίσετε εξαρτώνται από το σήµα της εικόνας που προβάλλεται τη συγκεκριµένη στιγµή, όπως φαίνεται στα ακόλουθα στιγµιότυπα οθόνης. Οι λεπτοµερείς ρυθµίσεις αποθηκεύονται για κάθε σήµα εικόνας. Εικόνα υπολογιστή Component videog/composite videog/s-videog Υποµενού Color Mode (Κατάσταση λειτουργίας χρώµατος) Brightness (Φωτεινότητα) Contrast (Αντίθεση)g Color Saturation (Κορεσµός χρώµατος) Tint (Τόνος) Sharpness (Ευκρίνεια) Abs. Color Temp. (Απόλυτη θερµοκρασία χρώµατος) Color Adjustment (Ρύθµιση χρώµατος) Reset (Επαναφορά) Λειτουργία Μπορείτε να επιλέξετε την ποιότητα της εικόνας για να ταιριάζει µε τον περιβάλλοντα χώρο. s σελ.15 Μπορείτε να ρυθµίσετε τη φωτεινότητα της εικόνας. Μπορείτε να ρυθµίσετε τη διαφορά µεταξύ φωτός και σκιάς στις εικόνες. Μπορείτε να ρυθµίσετε τον κορεσµό χρώµατος για τις εικόνες. (Η ρύθµιση είναι εφικτή µόνο κατά την εισαγωγή σηµάτων NTSC εφόσον χρησιµοποιείτε σήµα composite video/s-video.) Μπορείτε να ρυθµίσετε τον τόνο της εικόνας. Μπορείτε να ρυθµίσετε την ευκρίνεια της εικόνας. Μπορείτε να ρυθµίσετε το συνολικό τόνο της εικόνας. Μπορείτε να ρυθµίσετε τους τόνους σε 10 στάδια από K ως K. Όταν επιλέγετε µια υψηλή τιµή, η εικόνα χρωµατίζεται σε µπλε τόνο, ενώ όταν επιλέγετε µια χαµηλή τιµή η εικόνα χρωµατίζεται σε κόκκινο τόνο. ( εν µπορείτε να επιλέξετε αυτό το στοιχείο αν έχετε επιλέξει ως ρύθµιση "srgbg" στην "Color Mode" (Κατάσταση λειτουργίας χρώµατος) του µενού "Image" (Εικόνα).) Μπορείτε να προβείτε σε ρυθµίσεις επιλέγοντας κάποιο από τα εξής: Red, Green, Blue (Κόκκινο, Πράσινο, Μπλε): Μπορείτε να ρυθµίσετε τον κορεσµό για κάθε χρώµα ξεχωριστά. ( εν µπορείτε να επιλέξετε αυτό το στοιχείο αν έχετε επιλέξει τις τιµές για το "srgbg" ή το "Προσαρµογή" από το µενού "Image" (Εικόνα) - "Color Mode" (Κατάσταση λειτουργίας χρώµατος).) R, G, B, C, M, Y: Μπορείτε να ρυθµίσετε την ισχύ για κάθε χρώµα R (κόκκινο), G (πράσινο), B (µπλε), C (κυανό), M (ιώδες), Y (κίτρινο) ξεχωριστά. (Μπορείτε να επιλέξετε αυτό το στοιχείο µόνο εφόσον έχετε επιλέξει "Customized" (Προσαρµογή) από το µενού "Image" (Εικόνα) - "Color Mode" (Κατάσταση λειτουργίας χρώµατος). Μπορείτε να επαναφέρετε όλες τις τιµές ρύθµισης για τις λειτουργίες του µενού "Image" (Εικόνα) στις προεπιλεγµένες τιµές. Για να επαναφέρετε όλα τα στοιχεία µενού στις προεπιλεγµένες ρυθµίσεις, βλ. s σελ.39

33 Κατάλογος λειτουργιών 33 Μενού σήµατος Τα στοιχεία που µπορείτε να ρυθµίσετε εξαρτώνται από το σήµα της εικόνας που προβάλλεται τη συγκεκριµένη στιγµή, όπως φαίνεται στα ακόλουθα στιγµιότυπα οθόνης. Οι λεπτοµερείς ρυθµίσεις αποθηκεύονται για κάθε σήµα εικόνας. Εικόνα υπολογιστή Component videog Composite videog/s-videog Υποµενού Auto Setup (Αυτόµατη ρύθµιση) Tracking (Παρακολούθηση)g Sync. (Συγχρονισµός)g Position (Θέση) Progressive (Προοδευτική σάρωση)g Computer Input (Είσοδος υπολογιστή) Video Signal (Σήµα video) Resize (Προσαρµογή µεγέθους) Reset (Επαναφορά) Λειτουργία Όταν το σήµα εισόδου αλλάζει, µπορείτε να επιλέξετε αν η εικόνα θα ρυθµίζεται αυτόµατα στη βέλτιστη κατάσταση (On (Ενεργοποίηση)) ή όχι (Off (Απενεργοποίηση)). s σελ.48 Μπορείτε να ρυθµίζετε τις εικόνες υπολογιστή όταν εµφανίζονται σε αυτές κάθετες λωρίδες. s σελ.48 Μπορείτε να ρυθµίζετε τις εικόνες υπολογιστή όταν τρεµοσβήνουν, είναι θαµπές ή εµφανίζουν παρεµβολές. s σελ.48 Μπορείτε να ρυθµίσετε τη θέση προβολής προς τα πάνω, κάτω, αριστερά και δεξιά όταν λείπει ένα µέρος της εικόνας, ώστε να προβάλλεται η συνολική εικόνα. (Το component video µπορεί να ρυθµιστεί µόνο κατά την είσοδο σηµάτων 525i/625i.) Off (Απενεργοποίηση): η µετατροπή IP εκτελείται για κάθε πεδίο στην οθόνη. Η λειτουργία αυτή είναι ιδανική για την προβολή εικόνων µε ιδιαίτερη κίνηση. On (Ενεργοποίηση): τα σήµατα πλεκτής σάρωσηςg (i) µετατρέπονται σε σήµατα προοδευτικής σάρωσηςg (p). Αυτό είναι ιδανικό για την προβολή ακίνητων εικόνων. Μπορείτε να επιλέξετε το σήµα εισόδου από το µενού θύρας υπολογιστή (Component Video). Αν είναι ενεργοποιηµένη η ρύθµιση "Auto" (Αυτόµατο) το σήµα εισόδου ρυθµίζεται αυτόµατα ανάλογα µε το συνδεδεµένο εξοπλισµό. Αν, όταν είναι ενεργοποιηµένη η ρύθµιση "Auto" (Αυτόµατο), τα χρώµατα δεν εµφανίζονται σωστά, επιλέξτε το κατάλληλο σήµα εισόδου ανάλογα µε το συνδεδεµένο εξοπλισµό. Αν είναι ενεργοποιηµένη η ρύθµιση "Auto" (Αυτόµατο), τα σήµατα video αναγνωρίζονται αυτόµατα. Αν προκληθούν παρεµβολές στην εικόνα ή υπάρξει κάποιο πρόβληµα όπως ότι δεν προβάλλεται καµία εικόνα όταν είναι ενεργοποιηµένη η ρύθµιση "Auto" (Αυτόµατο), επιλέξτε το κατάλληλο σήµα ανάλογα µε το συνδεδεµένο εξοπλισµό. Μπορείτε να ρυθµίσετε το λόγο διαστάσεωνg για τις εικόνες προβολής. s σελ.17 Μπορείτε να επαναφέρετε όλες τις τιµές ρύθµισης στο µενού "Signal" (Σήµα) στις προεπιλεγµένες τιµές, εκτός από την τιµή για τη ρύθµιση "Computer Input" (Είσοδος υπολογιστή). Για να επαναφέρετε όλα τα στοιχεία µενού στις προεπιλεγµένες ρυθµίσεις, βλ. s σελ.39

34 Κατάλογος λειτουργιών 34 Μενού ρυθµίσεων Για EMP-1715/1705 Για EMP-1710/1700 Υποµενού Keystone ( ιόρθωση τραπεζοειδούς παραµόρφωσης keystone) Auto Keystone (Αυτόµατη διόρθωση τραπεζοειδούς παραµόρφωσης keystone) Operation Lock (Κλείδωµα λειτουργίας) Pointer Shape (Σχήµα δείκτη) Brightness Control (Έλεγχος φωτεινότητας) Volume (Ένταση ήχου) EasyMP Audio Out (Έξοδος ήχου EasyMP) (Μόνο για EMP-1715/1705) Reset (Επαναφορά) Λειτουργία Μπορείτε να διορθώσετε την κάθετη παραµόρφωση keystone στις εικόνες. sοδηγός γρήγορης εκκίνησης Μπορείτε να διορθώσετε την παραµόρφωση keystone αυτόµατα. (Μπορείτε να επιλέξετε αυτό το στοιχείο µόνο εφόσον έχετε επιλέξει "Front" (Εµπρόσθια) από το µενού "Extended" (Επέκταση) - "Projection" (Προβολή)) Μπορείτε να χρησιµοποιήσετε αυτήν τη λειτουργία για να αποτρέψετε τη χρήση του πίνακα ελέγχου του βιντεοπροβολέα. s σελ.29 Μπορείτε να επιλέξετε το σχήµα του δείκτη. s σελ.18 Pointer 1 ( είκτης 1): Pointer 2 ( είκτης 2): Pointer 3 ( είκτης 3): Μπορείτε να καθορίσετε τη φωτεινότητα της λάµπας επιλέγοντας ανάµεσα σε δύο ρυθµίσεις. Επιλέξτε "Low" (Χαµηλή) αν οι εικόνες που προβάλλονται είναι πολύ φωτεινές όπως κατά την προβολή εικόνων σε σκοτεινό χώρο ή σε µικρή οθόνη. Όταν επιλέγετε "Low" (Χαµηλή), η κατανάλωση ηλεκτρικού ρεύµατος και η διάρκεια ζωής της λάµπας µεταβάλλονται όπως παρακάτω, ενώ ο θόρυβος περιστροφής του ανεµιστήρα κατά την προβολή µειώνεται. Ηλεκτρική κατανάλωση: µείωση κατά περίπου 46 W, διάρκεια ζωής λάµπας: µεγαλύτερη κατά περίπου 1,5 φορά Μπορείτε να ρυθµίσετε την ένταση του ήχου. sοδηγός γρήγορης εκκίνησης Μπορείτε να ορίσετε τη µέθοδο εξόδου ήχου για το EasyMP. Η ρύθµιση ισχύει µόνο κατά την προβολή εικόνων µε το EasyMP. Μπορείτε να ρυθµίσετε ως έξοδο ήχου το ενσωµατωµένο ηχείο ενός εξωτερικού ενισχυτή επιλέγοντας τη ρύθµιση "External" (Εξωτερική πηγή). Μπορείτε να ρυθµίσετε ως έξοδο ήχου το ενσωµατωµένο ηχείο του βιντεοπροβολέα επιλέγοντας τη ρύθµιση "Internal" (Εσωτερική πηγή). Μπορείτε να επαναφέρετε όλες τις τιµές ρύθµισης για το µενού "Settings" (Ρυθµίσεις) στις προεπιλεγµένες τιµές. Για να επαναφέρετε όλα τα στοιχεία µενού στις προεπιλεγµένες ρυθµίσεις, βλ. s σελ.39
