1 ΜΟΡΙΑΚΗ ΦΑΣΜΑΤΟΣΚΟΠΙΑ Ενότητα 3 Φασματοσκοπία Μικροκυμάτων Δημήτρης Κονταρίδης Αναπληρωτής Καθηγητής Πολυτεχνική Σχολή Τμήμα Χημικών Μηχανικών

2 Ενδεικτική βιβλιογραφία 1. ATKINS, ΦΥΣΙΚΟΧΗΜΕΙΑ P.W. Atkins, J. De Paula (Atkins Physical Chemistry, 9 th Edition, 2010) Πανεπιστημιακές Εκδόσεις Κρήτης, ΣΤΟΙΧΕΙΩΔΗΣ ΚΒΑΝΤΙΚΗ ΦΥΣΙΚΗ Στέφανος Τραχανάς Πανεπιστημιακές Εκδόσεις Κρήτης, ΦΑΣΜΑΤΟΣΚΟΠΙΑ Φ. Νταής Ελληνικό Ανοικτό Πανεπιστήμιο, Πάτρα, PHYSICAL CHEMISTRY: A Molecular Approach D.A. McQuarrie, J.D. Simon University Science Books, Sausalito, California, PRINCIPLES OF PHYSICAL CHEMISTRY, 2 nd Edition H. Kuhn, H.-D. Forsterling, D.H. Waldeck John Wiley & Sons, Inc., 2000

3 3 Φασματοσκοπία Μικροκυμάτων

4 Εισαγωγή Στην ενότητα αυτή θα μελετηθεί η αλληλεπίδραση της ύλης με την περιοχή εκείνη της ακτινοβολίας, η οποία εκτείνεται στην περιοχή μηκών κύματος μεταξύ 1 mm 30 cm περίπου, η οποία προκαλεί ενεργειακές μεταβολές σε ένα μόριο λόγω της περιστροφής του. Image.url Η φασματοσκοπία περιστροφής επιτρέπει τον προσδιορισμό των ενδοατομικών αποστάσεων (μήκη δεσμών) με πολύ μεγάλη ακρίβεια, ιδιαιτέρως σε μικρά μόρια.

5 Εισαγωγή Ερώτηση: Έχουν όλα τα μόρια φάσματα περιστροφής; ΟΧΙ Το μόριο του μονοξειδίου του άνθρακα, CO, παρουσιάζει φάσμα περιστροφής Το μόριο του αζώτου, Ν 2, δεν παρουσιάζει φάσμα περιστροφής δ + δ - C O N N Ετεροατομικό μόριο Ομοατομικό μόριο Η ύπαρξη όμοιων ή ανόμοιων ατόμων στο μόριο επηρεάζει την κατανομή των ηλεκτρονίων που συμμετέχουν στο σχηματισμό του δεσμού του μορίου

6 Εισαγωγή Η κατανομή των ηλεκτρονίων στο άτομο του CO δεν είναι συμμετρική. Το άτομο του οξυγόνου είναι πιο ηλεκτραρνητικό από το άτομο του άνθρακα και επομένως έλκει περισσότερο προς το μέρος του το ζεύγος των ηλεκτρονίων του δεσμού. δ + δ - C O N N μ Ετεροατομικό μόριο Ομοατομικό μόριο Το μόριο του CO μοιάζει με ηλεκτρικό δίπολο και εμφανίζει μόνιμη ηλεκτρική ροπή: δ μ= δ ± r ± : κλασματικό φορτίο r : μήκος δεσμού

7 Εισαγωγή Το μόριο του αζώτου (και όλα τα διατομικά, ομοατομικά μόρια) δεν εμφανίζει διπολική ροπή, επειδή η κατανομή των ηλεκτρονίων είναι συμμετρική μεταξύ των δύο ομοίων ατόμων του. δ + δ - C O N N μ Ετεροατομικό μόριο Ομοατομικό μόριο ΓΕΝΙΚΟΣ ΚΑΝΟΝΑΣ ΕΠΙΛΟΓΗΣ Η ύπαρξη μόνιμης ηλεκτρικής διπολικής ροπής είναι μια απαραίτητη προϋπόθεση, ώστε ένα μόριο να εμφανίζει φάσμα περιστροφής.

8 Απορρόφηση ενέργειας Ερώτηση: Για ποιο λόγο τα μόρια, τα οποία έχουν μόνιμη ηλεκτρική διπολική ροπή, απορροφούν ενέργεια από την ηλεκτρομαγνητική ακτινοβολία; Η ηλεκτρομαγνητική ακτινοβολία αποτελείται από δύο παλλόμενα ηλεκτρικά πεδία, το μαγνητικό και το ηλεκτρικό πεδίο. Το διατομικό ετεροατομικό μόριο είναι ηλεκτρικό δίπολο Image.url Ηλεκτρικό πεδίο Μαγνητικό πεδίο Ευθύγραμμα πολωμένη μονοχρωματική ακτινοβολία

9 Απορρόφηση ενέργειας Η απορρόφηση της ηλεκτρομαγνητικής ακτινοβολίας είναι το αποτέλεσμα της αλληλεπίδρασης της ηλεκτρικής διπολικής ροπής του μορίου με το ηλεκτρικό πεδίο της ηλεκτρομαγνητικής ακτινοβολίας. Image.url Το παλλόμενο ηλεκτρικό πεδίο εξασκεί μια ροπή στρέψης στο μόριο και το εξαναγκάζει να περιστραφεί γύρω από έναν άξονα που περνά από το κέντρο μάζας του, έτσι ώστε η διπολική ροπή (το διάνυσμά της) να ευθυγραμμιστεί με το ηλεκτρικό πεδίο.

10 Απορρόφηση ενέργειας Όταν το πεδίο και η ηλεκτρική ροπή ευθυγραμμιστούν, τότε το μόριο απορροφά ενέργεια από την ακτινοβολία. Image.url Στην περίπτωση των πολυατομικών μορίων, η μόνιμη διπολική ροπή είναι η συνισταμένη των ηλεκτρικών διπολικών ροπών όλων των δεσμών του μορίου.

11 Απορρόφηση ενέργειας Η ηλεκτρική διπολική ροπή του γραμμικού τριατομικού μορίου CO 2 είναι μηδέν Οι δεσμοί C=O και C=S δεν είναι ισοδύναμοι, με αποτέλεσμα η συνισταμένη διπολική ροπή να είναι διάφορη του μηδενός. Το μόριο του νερού δεν είναι ευθύγραμμο και έχει δύο ισοδύναμους δεσμούς Ο-Η, οι οποίοι σχηματίζουν γωνία 104,7 ο. Οι αντίστοιχες διπολικές ροπές δεν αλληλοεξουδετερώνονται. μ=0 μ 0 μ 0 Ηλεκτρική διπολική ροπή των μορίων CO 2, OCS, και H 2 O

12 Απορρόφηση ενέργειας Γενικά, τα περισσότερα συμμετρικά μόρια δεν έχουν μόνιμη ηλεκτρική διπολική ροπή και, επομένως, δεν απορροφούν ενέργεια και δεν δίνουν αμιγή φάσματα περιστροφής. Επίπεδα τριγωνικά μόρια τύπου ΑΧ 3 (π.χ. BCl 3, BF 3 ) Επίπεδα τετραγωνικά μόρια τύπου ΑΧ 4 (π.χ. PtCl 4 2- ) Τετραεδρικά μόρια τύπου ΑΧ 4 (π.χ. CH 4, SiH 4 ) Οκταεδρικά μόρια τύπου ΑΧ 6 (π.χ. SF 6 ) Image.url Image.url Image.url

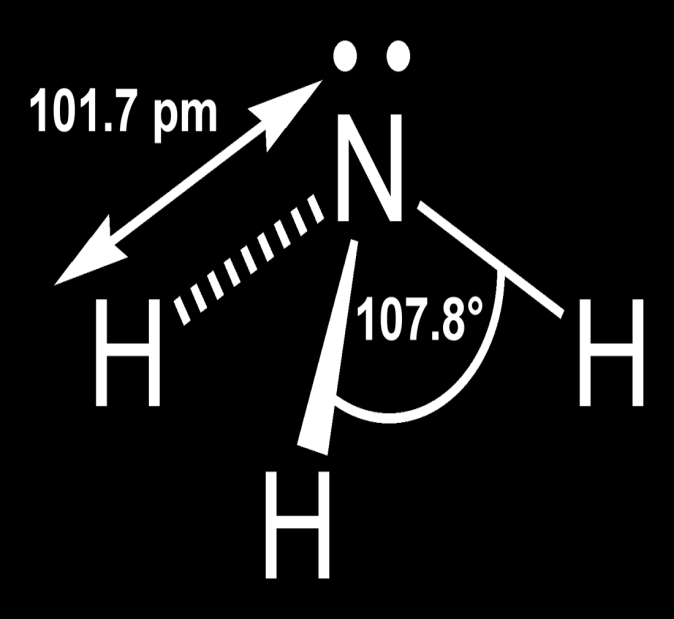

13 Παράδειγμα Έχει το μόριο NH 3 διπολική ροπή; Η δομή του μορίου της αμμωνίας αντιστοιχεί σε τριγωνική πυραμίδα με γωνία δεσμών 107 ο περίπου. Image.url Οι δεσμοί των τριών ισοδύναμων δεσμών Ν-Η δεν αλληλοεξουδετερώνονται. Η συνισταμένη διπολική ροπή δεν είναι μηδέν και μάλιστα ενισχύεται από το μονήρες ζεύγος των ηλεκτρονίων του αζώτου.

14 Παράδειγμα Παρουσιάζει το μόριο του μεθανίου, CH 4 φάσμα περιστροφής; Το μόριο CH 4 έχει τετραεδρική δομή με γωνία δεσμών 109,5 ο. Όλοι οι δεσμοί είναι ισοδύναμοι. Image.url Μπορεί να αποδειχθεί γεωμετρικά ότι η συνισταμένη διπολική ροπή των τεσσάρων δεσμών είναι ίση με μηδέν. Επομένως, το μεθάνιο δεν παρουσιάζει φάσμα περιστροφής.

15 Φάσματα περιστροφής διατομικών μορίων Τα διατομικά μόρια μπορεί να εξομοιωθούν με αλτήρα του οποίου οι σφαίρες έχουν μάζες και ακτίνες αντίστοιχα ίσες προς τις μάζες και τις ακτίνες των ατόμων που συνιστούν το μόριο. Ο άκαμπτος σταθερού μήκους άξονας που συνδέει τις σφαίρες αντιστοιχεί στο δεσμό του μορίου. Η ενέργεια περιστροφής του μορίου αντιστοιχεί στην ενέργεια του περιστρεφόμενου αλτήρα. Image.url Περιγραφή διατομικού μορίου ως άκαμπτου αλτήρα

16 Ροπή αδράνειας Ροπή αδράνειας είναι η αντίσταση που προβάλλει ένα σώμα στην προσπάθεια μεταβολής της περιστροφικής του κατάστασης. Για ένα υλικό σημείο που περιστρέφεται γύρω από ένα άξονα z: I mr 2 r m Για ένα μόριο, η ροπή αδράνειας είναι ίση με το άθροισμα των ροπών αδράνειας όλων των ατόμων που το συνιστούν, ως προς τον άξονα περιστροφής. I m r i 2 i i

17 Ροπή αδράνειας διατομικού μορίου Ένα διατομικό μόριο μπορεί να περιστραφεί γύρω από το κέντρο μάζας του (κέντρο ισορροπίας), το οποίο ορίζεται από τη σχέση: m r m r Κατά την περιστροφική κίνηση, η θέση του κέντρου μάζας δε μεταβάλλεται. Επομένως: Όλοι οι άξονες περιστροφής διέρχονται από το κέντρο μάζας του μορίου. Image.url r2 r1 m2 m1 Για ένα διατομικό μόριο υπάρχουν τρεις κύριοι άξονες περιστροφής

18 Παράδειγμα Να εξαχθούν οι εξισώσεις των ροπών αδράνειας διατομικού μορίου ως προς τους τρεις κύριους άξονες περιστροφής. Ως προς τον άξονα x: Ως προς τον άξονα y: I m r m r x y I m r m r m2 r2 r1 m1 Ως προς τον άξονα z: Iz 0 1. Στα διατομικά μόρια, οι δύο άξονες περιστροφής είναι ισοδύναμοι (I x = I y ). 2. Η ροπή αδράνειας ως προς τον άξονα περιστροφής που συμπίπτει με τον δεσμό του μορίου είναι ίση με μηδέν. 3. Η σταθερά περιστροφής και η ενέργεια περιστροφής (βλ. παρακάτω) είναι η ίδια για τις δύο ισοδύναμες περιστροφές (εκφυλισμένες ενεργειακές στάθμες).

19 Παράδειγμα 4. Επειδή I z = 0, η σταθερά Β γίνεται άπειρη για περιστροφή γύρω από τον άξονα δεσμού του μορίου, και επομένως δεν υπάρχει αντίστοιχη ενέργεια περιστροφής. Κατά την περιστροφή αυτή, το μόριο δεν αλληλεπιδρά με την ηλεκτρομαγνητική ακτινοβολία και δεν απορροφά ενέργεια. m2 r2 r1 m1 (Δεν μεταβάλλεται η διπολική ροπή) 5. Για περιστροφή γύρω από τους δύο ισοδύναμους άξονες του μορίου ισχύει: I I I x y 2 I r r r1 r2 ( ) mm 1 2 ή m m m m I m r m r x y I m r m r Iz

20 Ενεργειακά επίπεδα Από τη λύση της εξίσωσης του Schrödinger για περιστρεφόμενο σωματίδιο προκύπτει ότι η ενέργεια περιστροφής είναι κβαντωμένη. Οι επιτρεπτές τιμές της ενέργειας, E, δίνονται από την εξίσωση: E 2 J J 1 J 0,1, 2,... 2 I Στη μοριακή φασματοσκοπία, ο κβαντικός αριθμός περιστροφής συμβολίζεται με J. Η ενέργεια συνήθως εκφράζεται συναρτήσει της σταθεράς περιστροφής, Β, του μορίου: hcb 2 2I δηλαδή B 1 ( cm ) h 2 8 ci ή B( Hz) h 2 8 I Αντικαθιστώντας, προκύπτει ότι: E hcbj J 1

21 Ενεργειακά επίπεδα Αν η ενέργεια Ε διαιρεθεί με hc, τα ενεργειακά επίπεδα περιστροφής εκφράζονται συναρτήσει του περιστροφικού όρου F(J), ο οποίος έχει (όπως και η σταθερά περιστροφής Β) διαστάσεις κυματαριθμού (cm -1 ): F( J) BJ J 1 J 0,1, 2,... Κανόνας επιλογής: (επιτρεπτές μεταπτώσεις) J 1 Αντικαθιστώντας, προκύπτει ότι: E hcbj J 1

22 Κυματαριθμοί απορρόφησης Αν η ενέργεια Ε διαιρεθεί με hc, τα ενεργειακά επίπεδα περιστροφής εκφράζονται συναρτήσει του περιστροφικού όρου F(J), ο οποίος έχει (όπως και η σταθερά περιστροφής Β) διαστάσεις κυματαριθμού (cm -1 ): F( J) BJ J 1 J 0,1, 2,... Κανόνας επιλογής: (επιτρεπτές μεταπτώσεις) J 1 Από την εφαρμογή του κανόνα επιλογής προκύπτει ότι οι κυματαριθμοί των επιτρεπτών μεταβάσεων απορρόφησης J J 1, είναι: F( J) F( J 1) BJ( J 1) B( J 1) J 2BJ Επομένως, ο κυματαριθμός απορρόφησης για κάθε μια επιτρεπτή περιστροφική μετάπτωση είναι ακέραιο πολλαπλάσιο της ποσότητας 2Β.

23 Φάσμα περιστροφής E hcbj J 1 2BJ Στάθμη Ενέργεια (J) Μετάπτωση ΔE (cm -1 ) J= J= 1 2hcB J= 2 6hcB J= 3 12hcB J= 4 20hcB J= 5 30hcB J= 6 42hcB J= 1 J= 0 2B J= 2 J= 1 4B J= 3 J= 2 6B J= 4 J= 3 8B J= 5 J= 4 10B J= 6 J= 5 12B Β 4Β 6Β 8Β 10Β 12Β 2 1 0

24 Φάσμα περιστροφής Η ενεργειακή διαφορά (απόσταση) μεταξύ δύο διαδοχικών κορυφών στο φάσμα περιστροφής είναι σταθερή και ίση με ΔΕ= 2B (cm -1 ). J= J= 1 2hcB J= 2 6hcB J= 3 12hcB J= 4 20hcB J= 5 30hcB J= 6 42hcB J= 1 J= 0 2B J= 2 J= 1 4B J= 3 J= 2 6B J= 4 J= 3 8B J= 5 J= 4 10B J= 6 J= 5 12B B 2B 2B 2B 2B 0 2Β 4Β 6Β 8Β 10Β 12Β 2 1 0

25 Φάσμα περιστροφής Η ενεργειακή διαφορά (απόσταση) μεταξύ δύο διαδοχικών κορυφών στο φάσμα περιστροφής είναι σταθερή και ίση με ΔΕ= 2B (cm -1 ). H θέση και η απόσταση των κορυφών στο φάσμα καθορίζονται από τη σταθερά περιστροφής: 2BJ Η σταθερά περιστροφής μπορεί να υπολογιστεί από τα φασματικά δεδομένα. 6 5 Η σταθερά περιστροφής δίνεται συνήθως σε cm -1 αλλά μπορεί να εκφραστεί και σε μονάδες συχνότητας (Hz). Υπενθυμίζεται η σχέση μεταξύ συχνότητας και κυματαριθμού: c

26 Το φάσμα περιστροφής του CO Το φάσμα περιστροφής του CO, στο οποίο φαίνονται οι μεταπτώσεις J= 4 3 (15,38 cm -1 ) έως J= 10 9 (38,41 cm -1 ) [J. Infrared Phys. 14 (1974) 277]

27 Προσδιορισμός μήκους δεσμού Η φασματοσκοπία μικροκυμάτων μπορεί να χρησιμοποιηθεί για τον υπολογισμό του μήκους δεσμού ενός μορίου. Για διατομικά μόρια, η διαδικασία συνοψίζεται στα εξής βήματα: 1. Λήψη του φάσματος περιστροφής του μορίου 2Β 2. Προσδιορισμός της σταθεράς Β από το φάσμα B h 8 ci 3. Υπολογισμός της ροπής αδράνειας, Ι 2 4. Υπολογισμός της ανηγμένης μάζας του μορίου, μ mm 1 2 m m Υπολογισμός του μήκους του δεσμού, r I r 2

28 Παράδειγμα: Το μόριο του CO Intensity Να προσδιοριστεί το μήκος δεσμού του μορίου του CO από τα παρακάτω φασματικά δεδομένα. Το φάσμα περιστροφής του CO Συχνότητες ενεργειακών μεταπτώσεων στο μόριο CO CO ν (GHz) 115, , , , ,355 ΔE (x10-22 J/μόριο) 0,7638 1,5276 2,2914 3,0552 3,8190 Frequency (GHz) Η σταθερά περιστροφής μπορεί να υπολογιστεί εύκολα από την απόσταση (2Β) δύο διαδοχικών κορυφών στο φάσμα.

29 Παράδειγμα: Το μόριο του CO Από τα δεδομένα του Πίνακα, προκύπτει ότι: 2Β= 115,271 GHz Β= 57,6355 GHz ή Β=1,9212 cm -1 Η ροπή αδράνειας υπολογίζεται στη συνέχεια από την εξίσωση: h h B I ci 8 cb Συχνότητες ενεργειακών μεταπτώσεων στο μόριο CO ν (GHz) 115, , , , , Js I 8 3,14 2, , cm s cm ΔE (x10-22 J/μόριο) 0,7638 1,5276 2,2914 3,0552 3,8190 I 14, kg m J= 1 kg m 2 s -2

30 Παράδειγμα: Το μόριο του CO Η ανηγμένη μάζα του μορίου, μ, υπολογίζεται από την εξίσωση: mm C O m m C O 12, , , ,9949 6,8562 amu Ατομικές μάζες 12 C: 12,0000 amu 16 O: 15,9949 amu 1 amu= 1,6605x10-27 kg 6,8562 1, kg 11, kg Το μήκος του δεσμού του μορίου του CO υπολογίζεται από την εξίσωση: I r 2 I 14, kg m 47 2 I r ο 10 1, m r 1,1319 A 27 11, kg

31 Σύνοψη - Μορφή περιστροφικών φασμάτων Εφαρμογή των κανόνων επιλογής στα ενεργειακά επίπεδα ενός άκαμπτου στροφέα δείχνει ότι οι κυματαριθμοί των επιτρεπτών μεταβάσεων απορρόφησης, J+1 J, είναι: 2 BJ ( 1) J = 0, 1, 2, Το φάσμα αποτελείται από μια ακολουθία γραμμών με κυματαριθμούς 2Β, 4Β, 6Β, και, επομένως, απόσταση 2Β μεταξύ τους. Το επίπεδο με τον μέγιστο πληθυσμό σε γραμμικό μόριο αντιστοιχεί σε J ίσο με J max 1/ 2 kt 1 2hcB 2 Η τιμή του J που αντιστοιχεί στην πιο έντονη γραμμή δεν είναι αυτή του J max, γιατί η παρατηρούμενη απορρόφηση περιλαμβάνει την εξαναγκασμένη εκπομπή.

32 Άσκηση 1 Να υπολογιστεί η συχνότητα στην οποία θα εμφανιστεί η μετάπτωση J= 4J=3 στο φάσμα περιστροφής του 14 Ν 16 Ο. Το μήκος δεσμού του μορίου είναι 115 pm. Οι περιστροφικές στάθμες ενέργειας δίνονται από τη σχέση: F( J) BJ( J 1) B 4cI 34 1, J s = 4 2, m s 1, kg m B 170, m 1 I m r eff , kg m 2 I 1, kg m 46 2 m eff = mm N O m m N O 14,003 15,995 = amu 1, kg amu 14,003 15, m eff 26 1, kg

33 Άσκηση 1 Να υπολογιστεί η συχνότητα στην οποία θα εμφανιστεί η μετάπτωση J= 4J=3 στο φάσμα περιστροφής του 14 Ν 16 Ο. Το μήκος δεσμού του μορίου είναι 115 pm. Οι περιστροφικές στάθμες ενέργειας δίνονται από τη σχέση: F( J) BJ( J 1) ,707 cm 4 F( J) F( J 1) BJ( J 1) B( J 1) J 2BJ 43 13,6 cm c 13,65 cm 2, cm s 4,09 10 Hz B 170,7 m 1 I 1, kg m 46 2 m eff 26 1, kg

34 Άσκηση 2 Frequency (MHz) Το φάσμα περιστροφής της γραμμικής ρίζας FeCO δίνει τις ακόλουθες μεταπτώσεις J+1J: (α) Να υπολογιστεί η σταθερά περιστροφής Β του μορίου (β) Να εκτιμηθεί η τιμή του J για το περιστροφικό επίπεδο με το μεγαλύτερο πληθυσμό στους 298 και τους 100 Κ. J / MHz BJ ( 1) c 2 Bc ( J 1) y= 8592,2 * x 2Bc 8592,2 MHz 8592,2 10 s B 2 2, m B 14,38 m J+1

35 Άσκηση 2 Το φάσμα περιστροφής της γραμμικής ρίζας FeCO δίνει τις ακόλουθες μεταπτώσεις J+1J: (α) Να υπολογιστεί η σταθερά περιστροφής Β του μορίου (β) Να εκτιμηθεί η τιμή του J για το περιστροφικό επίπεδο με το μεγαλύτερο πληθυσμό στους 298 και τους 100 Κ. J / MHz J max kt 2hcB 1/ J K K 6, J s8592, 210 s 1, Τ= 298 Κ Jmax J max / 2 Τ= 100 Κ Jmax 15 2 Bc 8592, MHz B 14,38 m 1

36 Ασκήσεις Η περιστροφική µετάπτωση µορίων µιας ουσίας, J=4J=3, παρατηρήθηκε στη συχνότητα 173,691 GHz. Σε ποια συχνότητα θα παρατηρηθεί η µετάπτωση J=1J= 0; Η συχνότητα της µετάπτωσης J=2J=1 του µορίου NF 3 παρατηρείται στα 42723,84 MHz. Να υπολογιστεί η ροπή αδράνειας του µορίου. Συχνά υποθέτουμε ότι το μήκος ενός δεσμού δε μεταβάλλεται σημαντικά μετά από αντικατάσταση ενός ατόμου με το ισότοπό του. Δείξτε αν κάτι τέτοιο ισχύει για τα μόρια 1 ΗCl και 2 ΗCl. Οι κυματάριθμοι των μεταπτώσεων περιστροφής J=10 για το 1 ΗCl και το 2 ΗCl είναι 20,8784 cm -1 και 10,7840 cm -1, αντίστοιχα. Δίνονται: m( 1 Η)=1, amu, m( 2 Η)=2,0140 amu, m( 35 Cl)= 34,96885 amu. Η σταθερά περιστροφής του CO στη θεμελιώδη και την πρώτη διεγερμένη δονητική κατάσταση είναι 1,9314 cm -1 και 1,6116 cm -1, αντίστοιχα. Πόσο τοις εκατό μεταβάλλεται το μήκος του δεσμού σαν αποτέλεσμα αυτής της μετάπτωσης;
