Τιµοκατάλογος 2008/09 ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ. Γεωθερµικά Συστήµατα ( Θέρµανσης Ψύξης ) Αερόψυκτα Συστήµατα. Αντλίες Θερµότητας. (Ζεστού νερού χρήσης)

Transcript

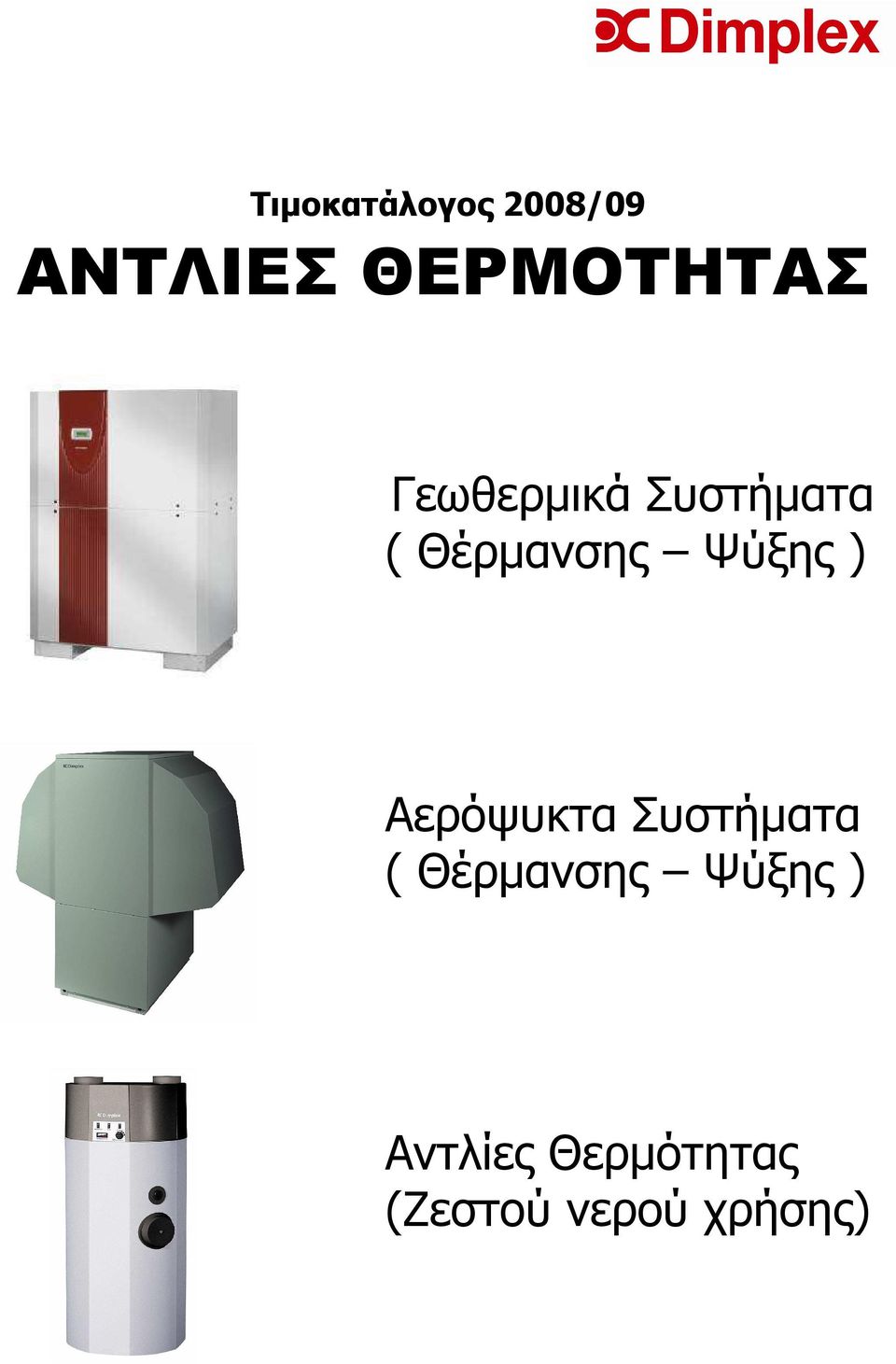

1 Τιµοκατάλογος 2008/09 ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ Γεωθερµικά Συστήµατα ( Θέρµανσης Ψύξης ) Αερόψυκτα Συστήµατα ( Θέρµανσης Ψύξης ) Αντλίες Θερµότητας (Ζεστού νερού χρήσης)

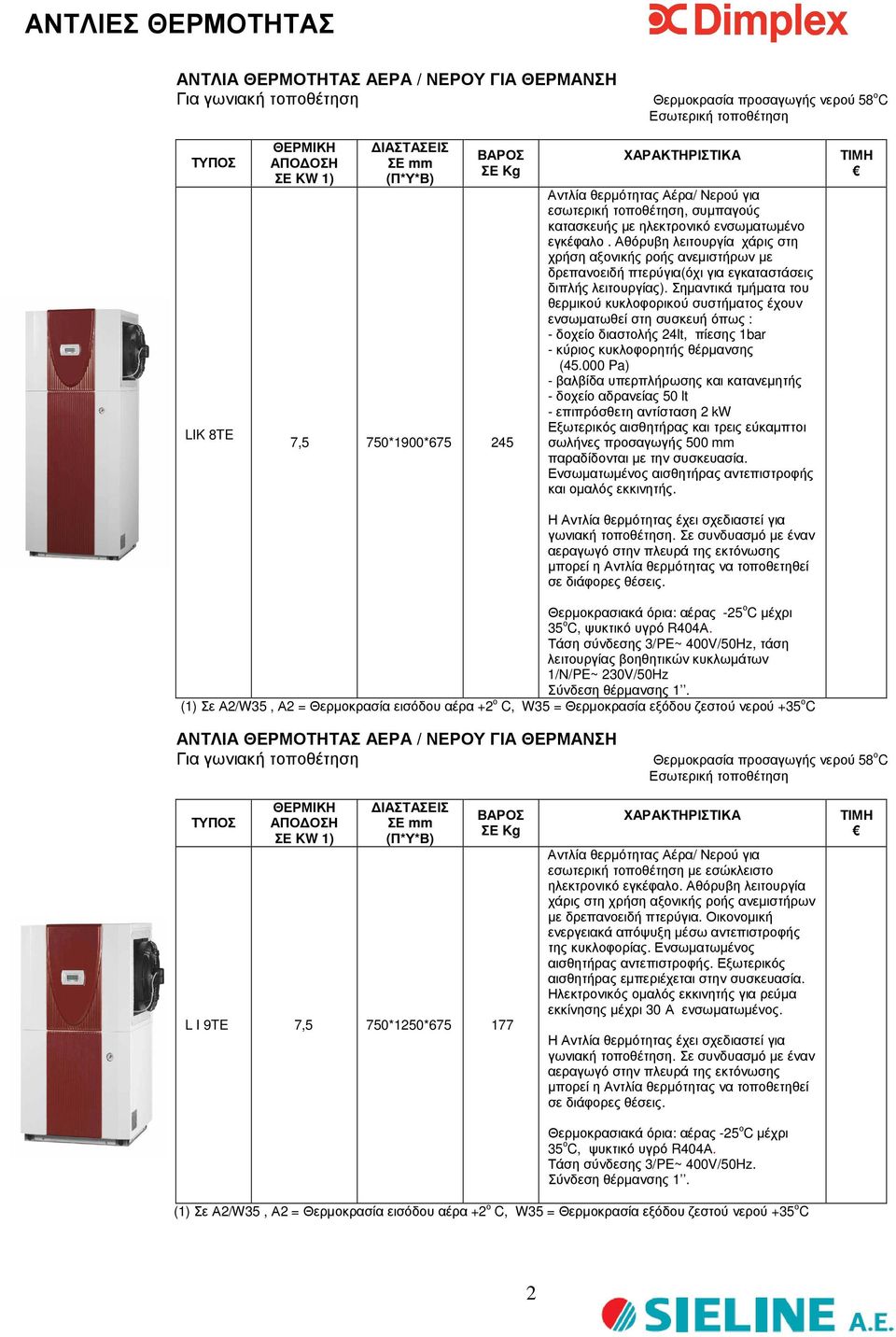

2 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ / ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ Για γωνιακή τοποθέτηση Θερµοκρασία προσαγωγής νερού 58 ο C Εσωτερική τοποθέτηση LIK 8TE ΣΕ KW 1) ΣΕ Kg 7,5 750*1900* Αντλία θερµότητας Αέρα/ Νερού για εσωτερική τοποθέτηση, συµπαγούς κατασκευής µε ηλεκτρονικό ενσωµατωµένο εγκέφαλο. Αθόρυβη λειτουργία χάρις στη χρήση αξονικής ροής ανεµιστήρων µε δρεπανοειδή πτερύγια(όχι για εγκαταστάσεις διπλής λειτουργίας). Σηµαντικά τµήµατα του θερµικού κυκλοφορικού συστήµατος έχουν ενσωµατωθεί στη συσκευή όπως : - δοχείο διαστολής 24lt, πίεσης 1bar - κύριος κυκλοφορητής θέρµανσης ( Pa) - βαλβίδα υπερπλήρωσης και κατανεµητής - δοχείο αδρανείας 50 lt - επιπρόσθετη αντίσταση 2 kw Εξωτερικός αισθητήρας και τρεις εύκαµπτοι σωλήνες προσαγωγής 500 mm παραδίδονται µε την συσκευασία. Ενσωµατωµένος αισθητήρας αντεπιστροφής και οµαλός εκκινητής. Η Αντλία θερµότητας έχει σχεδιαστεί για γωνιακή τοποθέτηση. Σε συνδυασµό µε έναν αεραγωγό στην πλευρά της εκτόνωσης µπορεί η Αντλία θερµότητας να τοποθετηθεί σε διάφορες θέσεις. Θερµοκρασιακά όρια: αέρας -25 ο C µέχρι 35 ο C, ψυκτικό υγρό R404Α. Τάση σύνδεσης 3/PE~ 400V/50Hz, τάση λειτουργίας βοηθητικών κυκλωµάτων 1/Ν/PE~ 230V/50Hz Σύνδεση θέρµανσης 1. (1) Σε Α2/W35, Α2 = Θερµοκρασία εισόδου αέρα +2 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ / ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ Για γωνιακή τοποθέτηση Θερµοκρασία προσαγωγής νερού 58 ο C Εσωτερική τοποθέτηση ΣΕ KW 1) ΣΕ Kg L I 9TE 7,5 750*1250* Αντλία θερµότητας Αέρα/ Νερού για εσωτερική τοποθέτηση µε εσώκλειστο ηλεκτρονικό εγκέφαλο. Αθόρυβη λειτουργία χάρις στη χρήση αξονικής ροής ανεµιστήρων µε δρεπανοειδή πτερύγια. Οικονοµική ενεργειακά απόψυξη µέσω αντεπιστροφής της κυκλοφορίας. Ενσωµατωµένος αισθητήρας αντεπιστροφής. Εξωτερικός αισθητήρας εµπεριέχεται στην συσκευασία. Ηλεκτρονικός οµαλός εκκινητής για ρεύµα εκκίνησης µέχρι 30Α ενσωµατωµένος. Η Αντλία θερµότητας έχει σχεδιαστεί για γωνιακή τοποθέτηση. Σε συνδυασµό µε έναν αεραγωγό στην πλευρά της εκτόνωσης µπορεί η Αντλία θερµότητας να τοποθετηθεί σε διάφορες θέσεις. Θερµοκρασιακά όρια: αέρας -25 ο C µέχρι 35 ο C, ψυκτικό υγρό R404Α. Τάση σύνδεσης 3/PE~ 400V/50Hz. Σύνδεση θέρµανσης 1. (1) Σε Α2/W35, Α2 = Θερµοκρασία εισόδου αέρα +2 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C 2

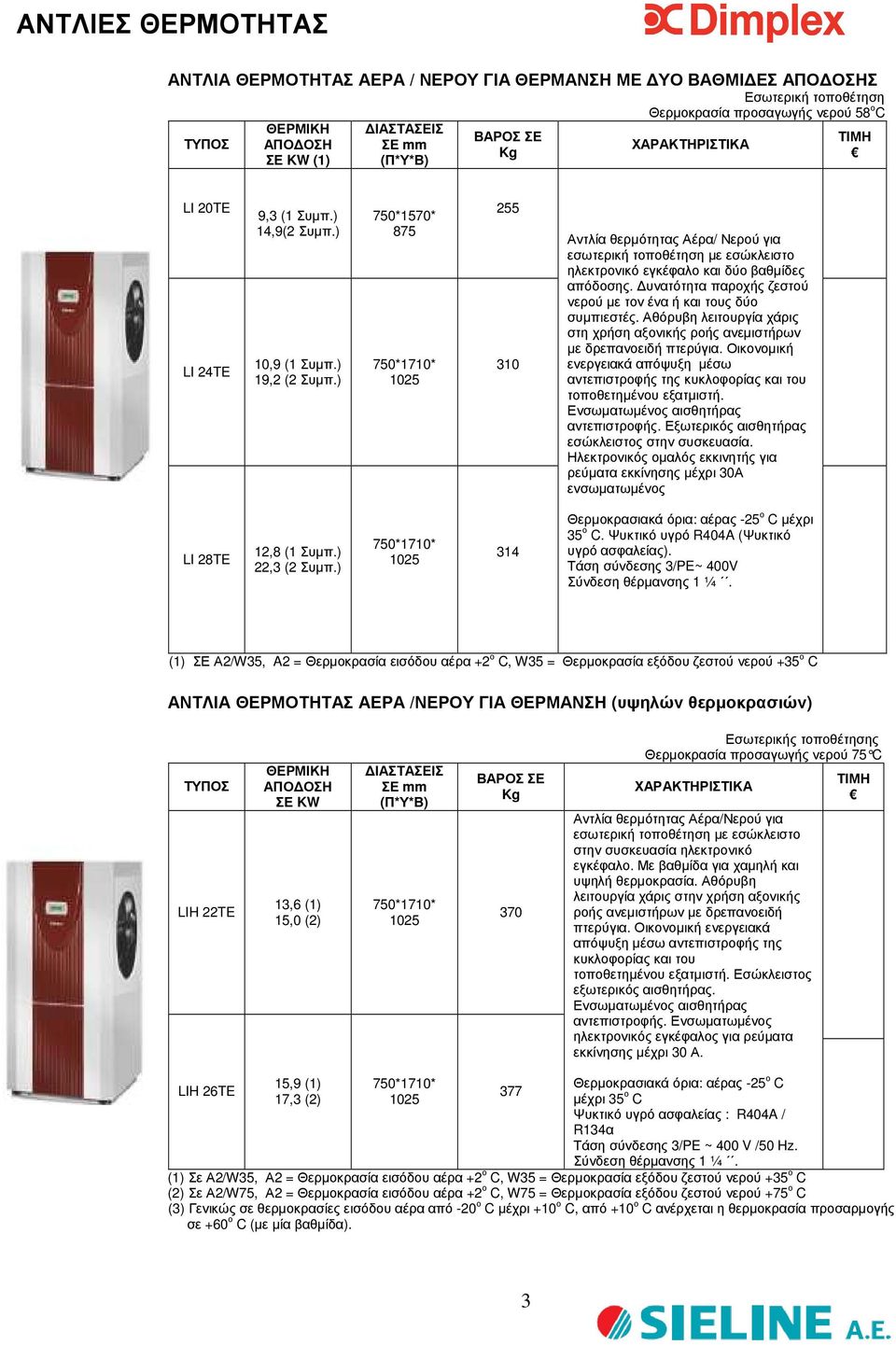

3 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ / ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ ΜΕ ΥΟ ΒΑΘΜΙ ΕΣ Σ Εσωτερική τοποθέτηση Θερµοκρασία προσαγωγής νερού 58 ο C ΣΕ KW (1) ΣΕ Kg LΙ 20TE LI 24TE 9,3 (1 Συµπ.) 14,9(2 Συµπ.) 10,9 (1 Συµπ.) 19,2 (2 Συµπ.) 750*1570* *1710* Αντλία θερµότητας Αέρα/ Νερού για εσωτερική τοποθέτηση µε εσώκλειστο ηλεκτρονικό εγκέφαλο και δύο βαθµίδες απόδοσης. υνατότητα παροχής ζεστού νερού µε τον ένα ή και τους δύο συµπιεστές. Αθόρυβη λειτουργία χάρις στη χρήση αξονικής ροής ανεµιστήρων µε δρεπανοειδή πτερύγια. Οικονοµική ενεργειακά απόψυξη µέσω αντεπιστροφής της κυκλοφορίας και του τοποθετηµένου εξατµιστή. Ενσωµατωµένος αισθητήρας αντεπιστροφής. Εξωτερικός αισθητήρας εσώκλειστος στην συσκευασία. Ηλεκτρονικός οµαλός εκκινητής για ρεύµατα εκκίνησης µέχρι 30Α ενσωµατωµένος LI 28TE 12,8 (1 Συµπ.) 22,3 (2 Συµπ.) 750*1710* Θερµοκρασιακά όρια: αέρας -25 ο C µέχρι 35 ο C. Ψυκτικό υγρό R404A (Ψυκτικό υγρό ασφαλείας). Τάση σύνδεσης 3/PE~ 400V Σύνδεση θέρµανσης 1 ¼. (1) ΣΕ Α2/W35, A2 = Θερµοκρασία εισόδου αέρα +2 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ /ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ (υψηλών θερµοκρασιών) LIH 22TE ΣΕ KW 13,6 (1) 15,0 (2) 750*1710* 1025 ΣΕ Kg 370 Εσωτερικής τοποθέτησης Θερµοκρασία προσαγωγής νερού 75 C Αντλία θερµότητας Αέρα/Νερού για εσωτερική τοποθέτηση µε εσώκλειστο στην συσκευασία ηλεκτρονικό εγκέφαλο. Με βαθµίδα για χαµηλή και υψηλή θερµοκρασία. Αθόρυβη λειτουργία χάρις στην χρήση αξονικής ροής ανεµιστήρων µε δρεπανοειδή πτερύγια. Οικονοµική ενεργειακά απόψυξη µέσω αντεπιστροφής της κυκλοφορίας και του τοποθετηµένου εξατµιστή. Εσώκλειστος εξωτερικός αισθητήρας. Ενσωµατωµένος αισθητήρας αντεπιστροφής. Ενσωµατωµένος ηλεκτρονικός εγκέφαλος για ρεύµατα εκκίνησης µέχρι 30 Α. LIH 26TE 15,9 (1) 17,3 (2) 750*1710* Θερµοκρασιακά όρια: αέρας -25 ο C µέχρι 35 ο C Ψυκτικό υγρό ασφαλείας : R404A / R134α Τάση σύνδεσης 3/PE ~ 400 V /50 Hz. Σύνδεση θέρµανσης 1 ¼. (1) Σε Α2/W35, Α2 = Θερµοκρασία εισόδου αέρα +2 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C (2) Σε Α2/W75, Α2 = Θερµοκρασία εισόδου αέρα +2 ο C, W75 = Θερµοκρασία εξόδου ζεστού νερού +75 ο C (3) Γενικώς σε θερµοκρασίες εισόδου αέρα από -20 ο C µέχρι +10 ο C, από +10 ο C ανέρχεται η θερµοκρασία προσαρµογής σε +60 ο C (µε µία βαθµίδα). 3

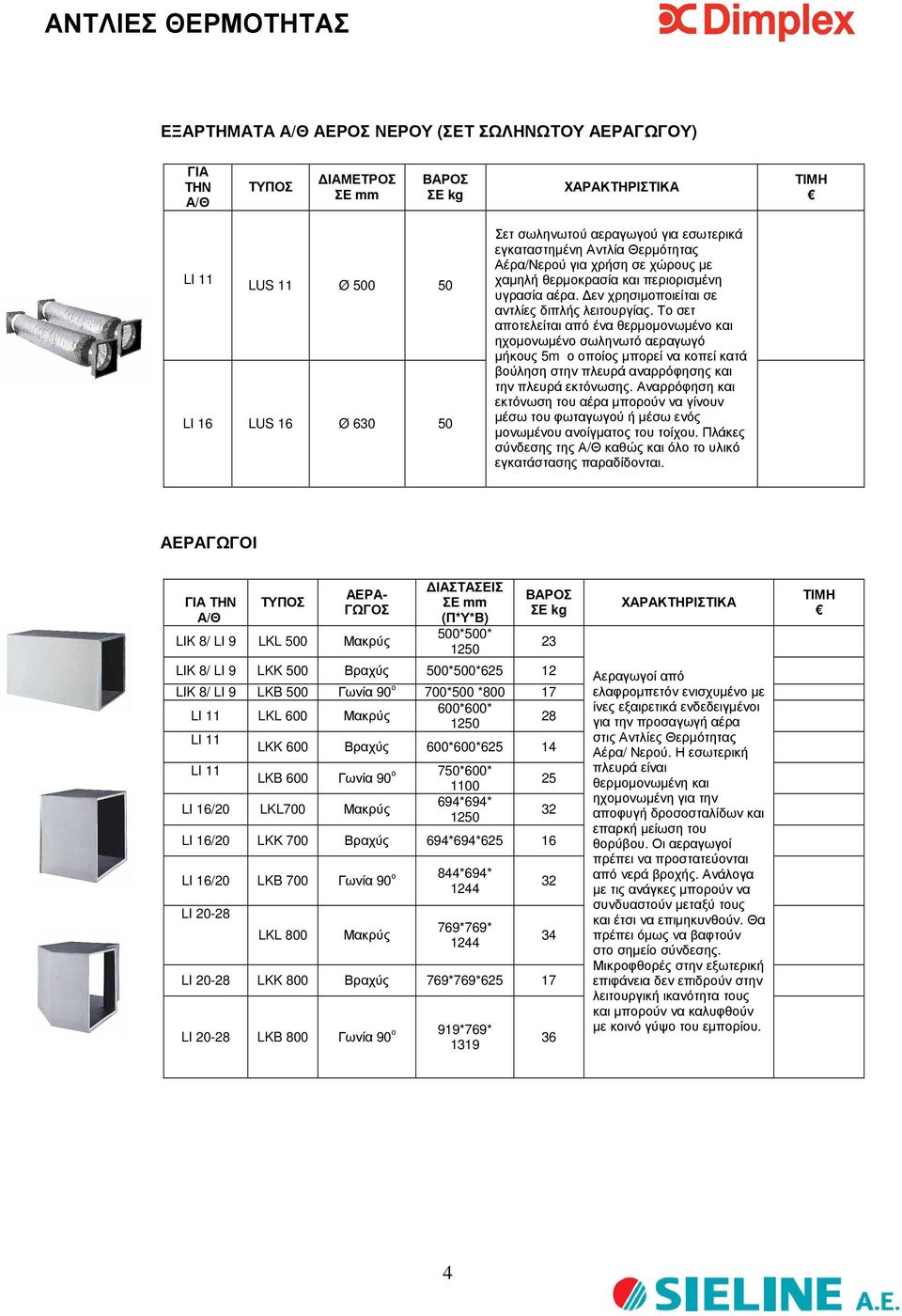

4 ΕΞΑΡΤΗΜΑΤΑ Α/Θ ΑΕΡΟΣ ΝΕΡΟΥ (ΣΕΤ ΣΩΛΗΝΩΤΟΥ ΑΕΡΑΓΩΓΟΥ) ΓΙΑ ΤΗΝ Α/Θ ΙΑΜΕΤΡΟΣ ΣΕ kg LI 11 LUS 11 Ø LI 16 LUS 16 Ø Σετ σωληνωτού αεραγωγού για εσωτερικά εγκαταστηµένη Αντλία Θερµότητας Αέρα/Νερού για χρήση σε χώρους µε χαµηλή θερµοκρασία και περιορισµένη υγρασία αέρα. εν χρησιµοποιείται σε αντλίες διπλής λειτουργίας. Το σετ αποτελείται από ένα θερµοµονωµένο και ηχοµονωµένο σωληνωτό αεραγωγό µήκους 5m ο οποίος µπορεί να κοπεί κατά βούληση στην πλευρά αναρρόφησης και την πλευρά εκτόνωσης. Αναρρόφηση και εκτόνωση του αέρα µπορούν να γίνουν µέσω του φωταγωγού ή µέσω ενός µονωµένου ανοίγµατος του τοίχου. Πλάκες σύνδεσης της Α/Θ καθώς και όλο το υλικό εγκατάστασης παραδίδονται. ΑΕΡΑΓΩΓΟΙ ΓΙΑ ΤΗΝ Α/Θ ΑΕΡΑ- ΓΩΓΟΣ LIK 8/ LI 9 LKL 500 Μακρύς 500*500* 1250 ΣΕ kg LIK 8/ LI 9 LKK 500 Βραχύς 500*500* LIK 8/ LI 9 LKB 500 Γωνία 90 ο 700*500 * LI 11 LKL 600 Μακρύς 600*600* LI 11 LKK 600 Βραχύς 600*600* LI 11 LKB 600 Γωνία 90 ο 750*600* *694* LI 16/20 LKL700 Μακρύς 1250 LI 16/20 LKΚ 700 Βραχύς 694*694* LI 16/20 LKB 700 Γωνία 90 ο 844*694* 1244 LI LKL 800 Μακρύς 769*769* 1244 LI LKK 800 Βραχύς 769*769* LI LKB 800 Γωνία 90 ο 919*769* Αεραγωγοί από ελαφροµπετόν ενισχυµένο µε ίνες εξαιρετικά ενδεδειγµένοι για την προσαγωγή αέρα στις Αντλίες Θερµότητας Αέρα/ Νερού. Η εσωτερική πλευρά είναι θερµοµονωµένη και ηχοµονωµένη για την αποφυγή δροσοσταλίδων και επαρκή µείωση του θορύβου. Οι αεραγωγοί πρέπει να προστατεύονται από νερά βροχής. Ανάλογα µε τις ανάγκες µπορούν να συνδυαστούν µεταξύ τους και έτσι να επιµηκυνθούν. Θα πρέπει όµως να βαφτούν στο σηµείο σύνδεσης. Μικροφθορές στην εξωτερική επιφάνεια δεν επιδρούν στην λειτουργική ικανότητα τους και µπορούν να καλυφθούν µε κοινό γύψο του εµπορίου. 4

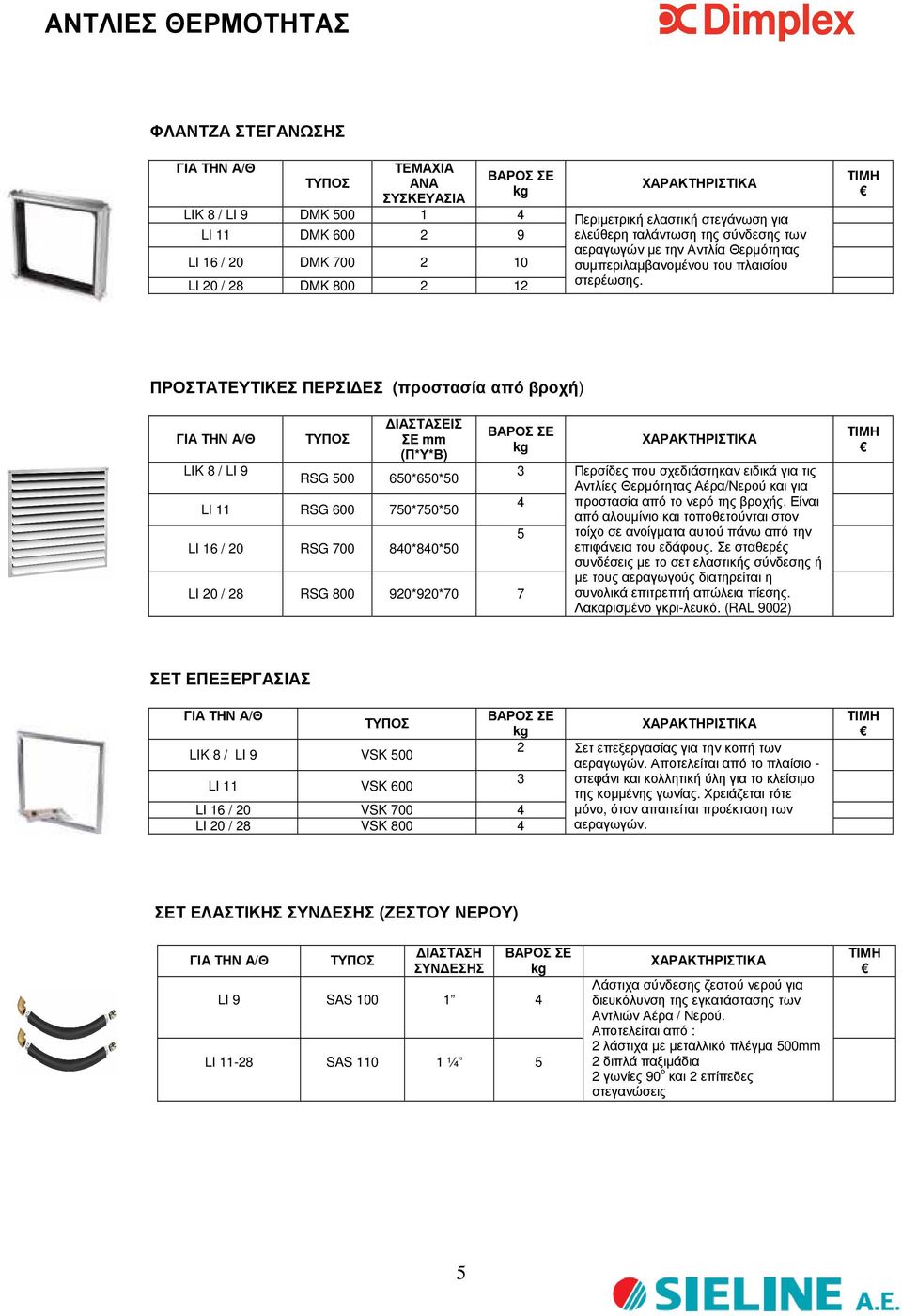

5 ΦΛΑΝΤΖΑ ΣΤΕΓΑΝΩΣΗΣ ΓΙΑ ΤΗΝ Α/Θ ΤΕΜΑΧΙΑ ΑΝΑ ΣΥΣΚΕΥΑΣΙΑ ΣΕ kg LIK 8 / LI 9 DMK LI 11 DMK LI 16 / 20 DMK LI 20 / 28 DMK Περιµετρική ελαστική στεγάνωση για ελεύθερη ταλάντωση της σύνδεσης των αεραγωγών µε την Αντλία Θερµότητας συµπεριλαµβανοµένου του πλαισίου στερέωσης. ΠΡΟΣΤΑΤΕΥΤΙΚΕΣ ΠΕΡΣΙ ΕΣ (προστασία από βροχή) ΓΙΑ ΤΗΝ Α/Θ LIK 8 / LI 9 RSG *650*50 LI 11 RSG *750*50 LI 16 / 20 RSG *840*50 ΣΕ kg LI 20 / 28 RSG *920* Περσίδες που σχεδιάστηκαν ειδικά για τις Αντλίες Θερµότητας Αέρα/Νερού και για προστασία από το νερό της βροχής. Είναι από αλουµίνιο και τοποθετούνται στον τοίχο σε ανοίγµατα αυτού πάνω από την επιφάνεια του εδάφους. Σε σταθερές συνδέσεις µε το σετ ελαστικής σύνδεσης ή µε τους αεραγωγούς διατηρείται η συνολικά επιτρεπτή απώλεια πίεσης. Λακαρισµένο γκρι-λευκό. (RAL 9002) ΣΕΤ ΕΠΕΞΕΡΓΑΣΙΑΣ ΓΙΑ ΤΗΝ Α/Θ LIK 8 / LI 9 VSK 500 LI 11 VSK 600 ΣΕ kg 2 LI 16 / 20 VSK LI 20 / 28 VSK Σετ επεξεργασίας για την κοπή των αεραγωγών. Αποτελείται από το πλαίσιο - στεφάνι και κολλητική ύλη για το κλείσιµο της κοµµένης γωνίας. Χρειάζεται τότε µόνο, όταν απαιτείται προέκταση των αεραγωγών. ΣΕΤ ΕΛΑΣΤΙΚΗΣ ΣΥΝ ΕΣΗΣ (ΖΕΣΤΟΥ ΝΕΡΟΥ) ΓΙΑ ΤΗΝ Α/Θ ΙΑΣΤΑΣΗ ΣΥΝ ΕΣΗΣ ΣΕ kg LI 9 SAS LI SAS ¼ 5 Λάστιχα σύνδεσης ζεστού νερού για διευκόλυνση της εγκατάστασης των Αντλιών Αέρα / Νερού. Αποτελείται από : 2 λάστιχα µε µεταλλικό πλέγµα 500mm 2 διπλά παξιµάδια 2 γωνίες 90 ο και 2 επίπεδες στεγανώσεις 5

6 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ /ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ Με δυο βαθµίδες απόδοσης ΣΕ kw ΣΕ ΣΕ kg Θερµοκρασία προσαγωγής µέχρι 55 ο C Χρώµα λευκού αλουµινίου Εξωτερική τοποθέτηση σήµανση VDE LA 11AS 8,8 1360*1360* LA 16 AS 12,2 1550*1570* LA 20AS 9,3 / 3,1 (1) 14,9 / 3,0 (2) 1550*1570* Αντλία θερµότητας Αέρα/ Νερού για εξωτερική τοποθέτηση µε εσώκλειστο ηλεκτρονικό εγκέφαλο εξωτερικής θερµοκρασίας και δυο συµπιεστές για ευέλικτη προσαρµογή απόδοσης. Ανοξείδωτο πλαίσιο βάσης. Αθόρυβη λειτουργία χάρις στην χρήση αξονικής ροής ανεµιστήρων µε δρεπανοειδή πτερύγια. Οικονοµική ενεργειακά απόψυξη µέσω αντεπιστροφής της κυκλοφορίας. Εσώκλειστος αισθητήρας εξωτερικής θερµοκρασίας και αισθητήρας αντεπιστροφής. Ηλεκτρονικός οµαλός εκκινητής για ρεύµα εκκίνησης µέχρι 30 Α ενσωµατωµένος. Θερµοκρασιακά όρια: αέρας από -25 ο C µέχρι 35 ο C. Ψυκτικό υγρό R404A. Τάση σύνδεσης 3/PE ~ 400V/50 Hz. Σύνδεση θέρµανσης 1 ¼.. LA 24AS 10,9 / 3,0 (1) 351 Ηλεκτρικό καλώδιο σύνδεσης µεταξύ Αντλίας 1680*1710* ,2 / 3,1 (2) Θερµότητας και ηλεκτρονικού εγκεφάλου θα πρέπει να παραγγελθεί ξεχωριστά. LA 28AS 12,8 / 3,0 (1) 22,3 / 3,1 (2) 1680*1710* (1) Θέρµανση KW / Βαθµός Απόδοσης COP µε τον 1 συµπ. για Θερµοκρασία εισόδου αέρα 2 o C και ζεστού νερού +35 ο C. (2) Θέρµανση KW / Βαθµός Απόδοσης COP µε τον 2 συµπ. για Θερµοκρασία εισόδου αέρα 2 o C και ζεστού νερού +35 ο C ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ /ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ (µε υψηλό βαθµό απόδοσης) Για συστήµατα θέρµανσης χαµηλών θερµοκρασιών µε δύο συµπιεστές Θερµοκρασία προσαγωγής µέχρι 58 ο C Χρώµα λευκό αλουµινίου (RAL 9006) Εξωτερική τοποθέτηση σήµανση VDE LA 40AS ΣΕ Kw 20,2 / 4,7 (1) 36,3 / 4,5 (2) ΣΕ ΣΕ kg 1735*2100* Αντλία θερµότητας Αέρα /Νερού για εξωτερική τοποθέτηση µε επίτοιχο ηλεκτρονικό εγκέφαλο. Η οριζόντια προσαγωγή αέρα επιτρέπει την κοντινή τοποθέτηση της Αντλίας στον τοίχο. Αθόρυβη λειτουργία χάρις στην χρήση αξονικής ροής ανεµιστήρων µε δρεπανοειδή πτερύγια και κάσκες αεροµετατροπέα. Οικονοµική ενεργειακά απόψυξη µέσω αντεπιστροφής της κυκλοφορίας. Αντλία θερµότητας µε δύο συµπιεστές, εσώκλειστο αισθητήρα εξωτερικής θερµοκρασίας και αισθητήρας αντεπιστροφής. Ηλεκτρονικός οµαλός εκκινητής για ρεύµα εκκίνησης. Θερµοκρασιακά όρια: αέρας από -25 ο C µέχρι 35 ο C. Ψυκτικό υγρό R404A. Τάση σύνδεσης 3/PE ~ 400V/50 Hz. Σύνδεση θέρµανσης 1. Ηλεκτρικό καλώδιο σύνδεσης µεταξύ Αντλίας Θερµότητας και ηλεκτρονικού εγκεφάλου θα πρέπει να παραγγελθεί ξεχωριστά. (1) Θέρµανση KW / Βαθµός Απόδοσης COP µε τον 1 συµπιεστή για Θερµοκρασία εισόδου αέρα 7 o C και ζεστού νερού +35 ο C. (2) Θέρµανση KW / Βαθµός Απόδοσης COP µε τον 2 συµπιεστή για Θερµοκρασία εισόδου αέρα 7 o C και ζεστού νερού +35 ο C. 6

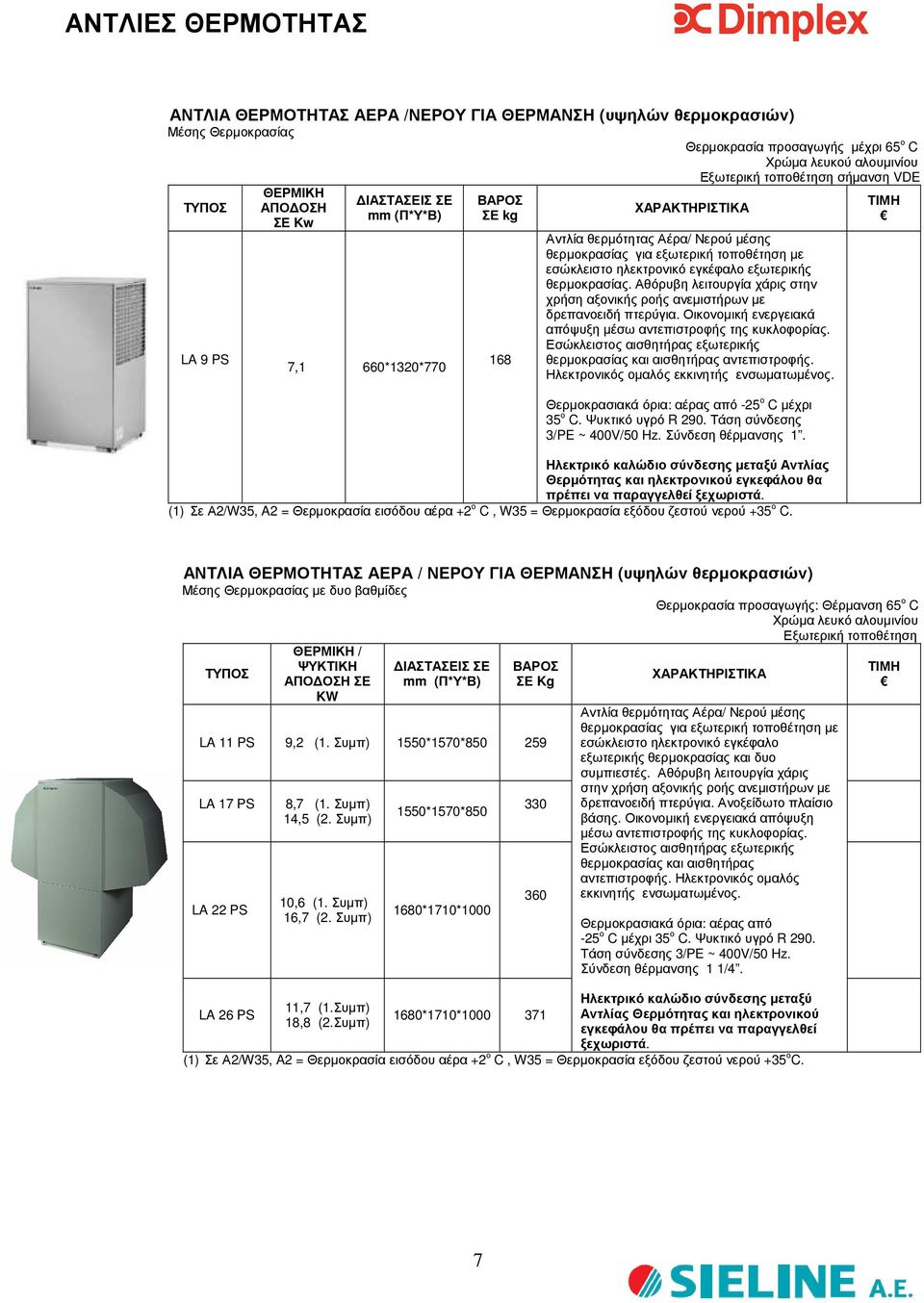

7 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ /ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ (υψηλών θερµοκρασιών) Μέσης Θερµοκρασίας Θερµοκρασία προσαγωγής µέχρι 65 ο C Χρώµα λευκού αλουµινίου Εξωτερική τοποθέτηση σήµανση VDE LA 9 PS ΣΕ Kw ΣΕ 7,1 660*1320*770 ΣΕ kg 168 Αντλία θερµότητας Αέρα/ Νερού µέσης θερµοκρασίας για εξωτερική τοποθέτηση µε εσώκλειστο ηλεκτρονικό εγκέφαλο εξωτερικής θερµοκρασίας. Αθόρυβη λειτουργία χάρις στην χρήση αξονικής ροής ανεµιστήρων µε δρεπανοειδή πτερύγια. Οικονοµική ενεργειακά απόψυξη µέσω αντεπιστροφής της κυκλοφορίας. Εσώκλειστος αισθητήρας εξωτερικής θερµοκρασίας και αισθητήρας αντεπιστροφής. Ηλεκτρονικός οµαλός εκκινητής ενσωµατωµένος. Θερµοκρασιακά όρια: αέρας από -25 ο C µέχρι 35 ο C. Ψυκτικό υγρό R 290. Τάση σύνδεσης 3/PE ~ 400V/50 Hz. Σύνδεση θέρµανσης 1. Ηλεκτρικό καλώδιο σύνδεσης µεταξύ Αντλίας Θερµότητας και ηλεκτρονικού εγκεφάλου θα πρέπει να παραγγελθεί ξεχωριστά. (1) Σε Α2/W35, A2 = Θερµοκρασία εισόδου αέρα +2 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C. ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ / ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ (υψηλών θερµοκρασιών) Μέσης Θερµοκρασίας µε δυο βαθµίδες Θερµοκρασία προσαγωγής: Θέρµανση 65 ο C Χρώµα λευκό αλουµινίου Εξωτερική τοποθέτηση / ΨΥΚΤΙΚΗ ΣΕ KW ΣΕ ΣΕ Kg LA 11 PS 9,2 (1. Συµπ) 1550*1570* LA 17 PS LA 22 PS 8,7 (1. Συµπ) 14,5 (2. Συµπ) 10,6 (1. Συµπ) 16,7 (2. Συµπ) 1550*1570* *1710* Αντλία θερµότητας Αέρα/ Νερού µέσης θερµοκρασίας για εξωτερική τοποθέτηση µε εσώκλειστο ηλεκτρονικό εγκέφαλο εξωτερικής θερµοκρασίας και δυο συµπιεστές. Αθόρυβη λειτουργία χάρις στην χρήση αξονικής ροής ανεµιστήρων µε δρεπανοειδή πτερύγια. Ανοξείδωτο πλαίσιο βάσης. Οικονοµική ενεργειακά απόψυξη µέσω αντεπιστροφής της κυκλοφορίας. Εσώκλειστος αισθητήρας εξωτερικής θερµοκρασίας και αισθητήρας αντεπιστροφής. Ηλεκτρονικός οµαλός εκκινητής ενσωµατωµένος. Θερµοκρασιακά όρια: αέρας από -25 ο C µέχρι 35 ο C. Ψυκτικό υγρό R 290. Τάση σύνδεσης 3/PE ~ 400V/50 Hz. Σύνδεση θέρµανσης 1 1/4. Ηλεκτρικό καλώδιο σύνδεσης µεταξύ 11,7 (1.Συµπ) LA 26 PS 1680*1710* Αντλίας Θερµότητας και ηλεκτρονικού 18,8 (2.Συµπ) εγκεφάλου θα πρέπει να παραγγελθεί ξεχωριστά. (1) Σε Α2/W35, A2 = Θερµοκρασία εισόδου αέρα +2 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C. 7

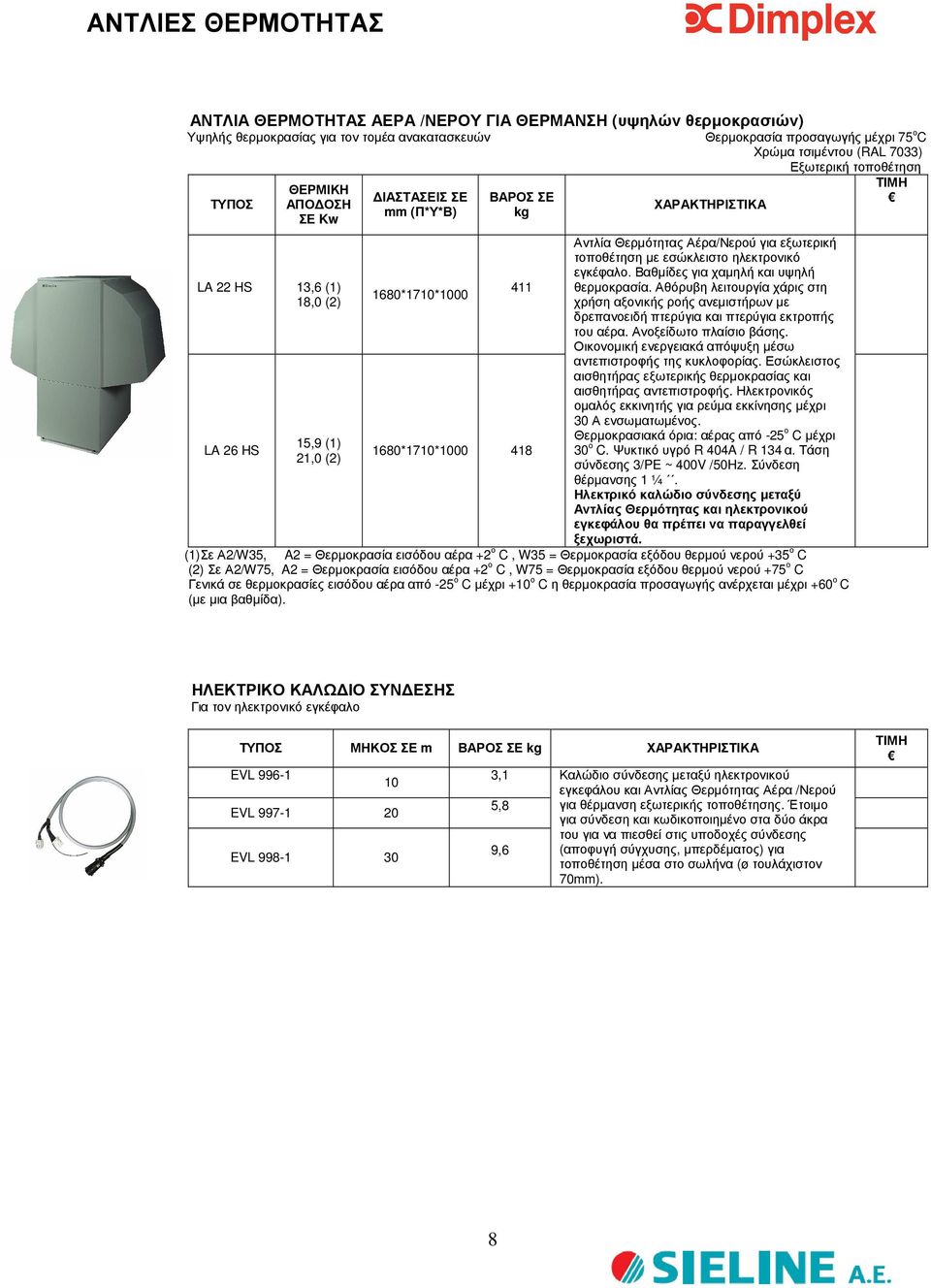

8 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ /ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ (υψηλών θερµοκρασιών) Υψηλής θερµοκρασίας για τον τοµέα ανακατασκευών Θερµοκρασία προσαγωγής µέχρι 75 ο C Χρώµα τσιµέντου (RAL 7033) Εξωτερική τοποθέτηση ΣΕ Kw LA 22 HS 13,6 (1) 18,0 (2) LA 26 HS 15,9 (1) 21,0 (2) ΣΕ 1680*1710*1000 ΣΕ kg *1710* Αντλία Θερµότητας Αέρα/Νερού για εξωτερική τοποθέτηση µε εσώκλειστο ηλεκτρονικό εγκέφαλο. Βαθµίδες για χαµηλή και υψηλή θερµοκρασία. Αθόρυβη λειτουργία χάρις στη χρήση αξονικής ροής ανεµιστήρων µε δρεπανοειδή πτερύγια και πτερύγια εκτροπής του αέρα. Ανοξείδωτο πλαίσιο βάσης. Οικονοµική ενεργειακά απόψυξη µέσω αντεπιστροφής της κυκλοφορίας. Εσώκλειστος αισθητήρας εξωτερικής θερµοκρασίας και αισθητήρας αντεπιστροφής. Ηλεκτρονικός οµαλός εκκινητής για ρεύµα εκκίνησης µέχρι 30 Α ενσωµατωµένος. Θερµοκρασιακά όρια: αέρας από -25 ο C µέχρι 30 ο C. Ψυκτικό υγρό R 404A / R 134α. Τάση σύνδεσης 3/PE ~ 400V /50Hz. Σύνδεση θέρµανσης 1 ¼. Ηλεκτρικό καλώδιο σύνδεσης µεταξύ Αντλίας Θερµότητας και ηλεκτρονικού εγκεφάλου θα πρέπει να παραγγελθεί ξεχωριστά. (1)Σε Α2/W35, A2 = Θερµοκρασία εισόδου αέρα +2 ο C, W35 = Θερµοκρασία εξόδου θερµού νερού +35 ο C (2) Σε Α2/W75, A2 = Θερµοκρασία εισόδου αέρα +2 ο C, W75 = Θερµοκρασία εξόδου θερµού νερού +75 ο C Γενικά σε θερµοκρασίες εισόδου αέρα από -25 ο C µέχρι +10 ο C η θερµοκρασία προσαγωγής ανέρχεται µέχρι +60 ο C (µε µια βαθµίδα). ΗΛΕΚΤΡΙΚΟ ΚΑΛΩ ΙΟ ΣΥΝ ΕΣΗΣ Για τον ηλεκτρονικό εγκέφαλο ΜΗΚΟΣ ΣΕ m ΣΕ kg EVL EVL EVL ,1 5,8 9,6 Καλώδιο σύνδεσης µεταξύ ηλεκτρονικού εγκεφάλου και Αντλίας Θερµότητας Αέρα /Νερού για θέρµανση εξωτερικής τοποθέτησης. Έτοιµο για σύνδεση και κωδικοποιηµένο στα δύο άκρα του για να πιεσθεί στις υποδοχές σύνδεσης (αποφυγή σύγχυσης, µπερδέµατος) για τοποθέτηση µέσα στο σωλήνα (ø τουλάχιστον 70mm). 8

9 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ / ΝΕΡΟΥ ΓΙΑ ΨΥΞΗ & ΘΕΡΜΑΝΣΗ ΜΕ ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ ΓΙΑ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ Η ΠΙΣΙΝΑΣ LI 11TER+ LI 16TER+ / ΨΥΚΤΙΚΗ ΣΕ KW 8,8 (1) 7,8 (2) 12,8 (1) 11,1 (2) ΣΕ 750*1360*875 ΣΕ kg *1570* (για εσωτερική τοποθέτηση) Θέρµανση : Θερµοκρασία προσαγωγής 58 ο C Ψύξη : Θερµοκρασία προσαγωγής 8 ο C Αντλία Θερµότητας Αέρα/Νερού για εσωτερική τοποθέτηση µε αντεπιστροφή ψυκτικής κυκλοφορίας για θέρµανση και ψύξη. Χρώµα λευκό (RAL 9003) Θερµοκρασιακά όρια: Για θέρµανση -25 ο C µέχρι 35 ο C Για ψύξη 15 ο C µέχρι 40 ο C Ψυκτικό υγρό R404A 3 / PE ~ 400V/ 50 Hz 1) Θέρµανση: Σε Α2/W35, A2 = Θερµοκρασία εισόδου αέρα +2 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C 2) Ψύξη: Σε Α35/W8, A35 = Θερµοκρασία εισόδου αέρα +35 ο C, W8 = Θερµοκρασία εξόδου νερού ψύξης 8 ο C ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ / ΝΕΡΟΥ ΓΙΑ ΨΥΞΗ & ΘΕΡΜΑΝΣΗΣ ΜΕ ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ ΓΙΑ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ Η ΠΙΣΙΝΑΣ (για εξωτερική τοποθέτηση) Θέρµανση : Θερµοκρασία προσαγωγής 55 ο C Ψύξη : Θερµοκρασία προσαγωγής 8 ο C / ΨΥΚΤΙΚΗ ΣΕ ΣΕ Kg KW LA 11 ASR LA 16 ASR 8,8 (1) 7,8 (2) 12,8 (1) 11,1 (2) 1550*1360* *1570* Αντλία Θερµότητας Αέρα / Νερού για εξωτερική τοποθέτηση µε ανοξείδωτο πλαίσιο τοποθέτησης στο δάπεδο. Με αντεπιστροφή ψυκτικής κυκλοφορίας για θέρµανση και ψύξη. Χρώµα λευκό αλουµίνιο. Θερµοκρασιακά όρια: Για Θέρµανση -25 ο C µέχρι 35 ο C. Για ψύξη 15 ο C µέχρι 40 ο C. Σύνδεση συσκευής θέρµανσης / ζεστό νερό 1. 3/PE ~ 400V / 50 Hz. Ηλεκτρικό καλώδιο σύνδεσης EVL.R µεταξύ Αντλίας Θερµότητας και ηλεκτρονικού εγκεφάλου WPM πρέπει να παραγγελθεί ξεχωριστά. (1) Θέρµανση: Σε Α2/W35, A2 = Θερµοκρασία αέρα εισόδου +2 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C. (2) Σε Α35/W8, A35 = Θερµοκρασία εισόδου αέρα +35 ο C, W8 = θερµοκρασία εξόδου νερού ψύξης +8 ο C ΗΛΕΚΤΡΙΚΟ ΚΑΛΩ ΙΟ ΣΥΝ ΕΣΗΣ ΓΙΑ LA 11/16 ASR ΣΥΝ ΕΟΜΕΝΟ ΤΗΝ Α / Θ ΣΕ m EVL 10 R 10,0 LA 11 ASR EVL 20 R 20,0 EVL 30 R LA 16 ASR ΣΕ kg ,0 14 Καλώδιο σύνδεσης µεταξύ του ηλεκτρονικού εγκέφαλου WPM και της Αντλίας θερµότητας για θέρµανση και ψύξη για εξωτερική τοποθέτηση (τυποποιηµένος ρευµατολήπτης διαµέτρου 50 mm, άδειος σωλήνας τουλάχιστον 70 mm). 9

10 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΟΣ / ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ & ΨΥΞΗ Για εξωτερική τοποθέτηση LAC 6MR LAC 8MR LAC 10MR LAC 12 TR LAC 16 TR / ΨΥΚΤΙΚΗ ΣΕ Kw 6,3 (1) 6,2 (2) 7,6 (1) 7,1 (2) 8,9 (1) 8,3 (2) 10,8 (1) 10,3 (2) 13,0 (1) 12,5 (2) ΣΕ 1270*860* *860* *860*670 ΣΕ kgr *860* *860* Τάση σύνδεσης~230v/50hz(lac..mr), ~ 400V (LAC..TR) Μέγιστη θερµοκρασία προσαγωγής νερού, θέρµανση : 60 C Ελάχιστη θερµοκρασία προσαγωγής νερού, ψύξη : 8 C Αντλία θερµότητας Αέρα / Νερού για εξωτερική τοποθέτηση για Θέρµανση και Ψύξη µε εσώκλειστο ηλεκτρονικό ρυθµιστή. Ενσωµατωµένο τηλεχειριστήριο µε χειροκίνητη µονάδα διαχείρισης της επιθυµητής θερµοκρασίας αντεπιστροφής. Η ουσιώδης συγκέντρωση του θερµαντικού κύκλου είναι ενσωµατωµένη µέσα στην µονάδα: - Ηλεκτρικές αντιστάσεις επιλέξιµες µεταξύ 2,4 ή 6,0 Kw. - Κυκλοφορητής θέρµανσης - οχείο διαστολής 8l. - Βαλβίδα ασφαλείας. - Εξωτερικός αισθητήρας και αντεπιστροφής. Θερµοκρασιακά όρια: Θέρµανση:-20 ο C µέχρι 35 ο C. Ψύξη: +15 ο C µέχρι 40 ο C. DHW µε επιλογή σε ειδικά εξαρτήµατα ( WWSP 332 ή WWSP 880 KRRV 003, DWU 25 και ETS DWU. 1) Θέρµανση: Σε A2 / W35, A2 = Θερµοκρασία εισόδου αέρα 2 o C, W35= θερµοκρασία εξόδου ζεστού νερού +35 ο C. 2) Ψύξη: Σε Α35 / W8, Α35= Θερµοκρασία εισόδου αέρα 35 ο C, W8= Θερµοκρασία εξόδου κρύου νερού +8 ο C ΗΛΕΚΤΡΟΝΙΚΟΣ ΕΓΚΕΦΑΛΟΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ WPR 2007 WPR 2007 ΕΙ ΟΣ Ηλεκτρονικός εγκέφαλος ΣΕ KG 212*302*90 4,1 υνατότητα σύνδεσης της Α/Θ µε τον ηλεκτρονικό εγκέφαλο WPR 2007 Έλεγχος αντιστάθµισης Έλεγχος του δρόσου στο ενδοδαπέδιο υνατότητα προτεραιότητας σε όποιο σύστηµα επιθυµούµε (θέρµανσης, ψύξης, ΖΝΧ και θέρµανση πισίνας) Έλεγχος έως και 2 κυκλωµάτων θέρµανσης Προγραµµατισµός για λειτουργία της αντλίας στη χαµηλότερη ρύθµιση για όσο χρόνο επιθυµούµε Ρύθµιση των θερµοκρασιών στις επιθυµητές τιµές ΠΡΟΣΘΕΤΟΣ ΕΛΕΓΧΟΣ ΣΗΜΕΙΟΥ ΤΗΞΕΩΣ ΣΥΣΚΕΥΗ Επιτηρητής δρόσου Αισθητήρας δρόσου Υγροστάτης χώρου ΣΕ TPW WPM 50*88*60 TPF *98*1 RKS WPM 127*80*30 Ηλεκτρονική αξιοποίηση των στοιχείων των µέχρι 5 συνδεδεµένων αισθητήρων δρόσου έτσι ώστε αν εµφανιστεί δρόσος σε ευαίσθητους τοµείς του συστήµατος διανοµής ψύξης να διακοπεί η λειτουργία ψύξης της συνολικής εγκατάστασης. Ο αισθητήρας δρόσου TPF 341 παραγγέλλεται ξεχωριστά. Σύνδεση µε τον ηλεκτρονικό εγκέφαλο WPM 2004 R. Τάση λειτουργίας 24 V ~ / 50 Hz Αισθητήρας δρόσου σε µανδύα για σύνδεση µε τον επιτηρητή δρόσου TPW WPM ή τον ρυθµιστή θερµοκρασίας χώρου RTK 501. Καλώδιο σύνδεσης (10m, 2* 0,15 καρέ) Αναγκαίο εξάρτηµα για την ψύξη µε ενδοδαπέδια θέρµανση. Συνδέεται µε τον ηλεκτρονικό εγκέφαλο WPR. Σε εξάρτηση µε την µετρηθείσα θερµοκρασία και υγρασία του χώρου ρυθµίζει τη θερµοκρασία της προσαγωγής 10

11 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ/ ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ ΠΙΣΙΝΑΣ ΜΕ ΕΝΑΛΛΑΚΤΗ ΤΙΤΑΝΙΟΥ Για εξωτερική τοποθέτηση και για ζέσταµα νερού πισίνας LAS 10MT ΣΕ Kw LAS 15MT 15,0 ΣΕ 10,0 1250*880*695 ΣΕ kg *880* Θερµοκρασία προσαγωγής µέχρι 45 ο C Χρώµα λευκού αλουµινίου Εξωτερική τοποθέτηση Αντλία θερµότητας Αέρα / Νερού για εξωτερική τοποθέτηση και για ζέσταµα νερού πισίνας. Εναλλάκτης θερµότητας από τιτάνιο για ασφαλή λειτουργία ενδεικνυόµενος για υφάλµυρα νερά, αλλά και για κάθε είδος ετοιµασίας νερού. Αποδοτική περιβαλλοντική ενεργειακή χρήση µέσο SCROLL συµπιεστή. Λειτουργία κατά τη διάρκεια όλου του χρόνου, χάρις στην ενσωµατωµένη αυτόµατη απόψυξη. Θερµοκρασιακά όρια αέρα : -10 µέχρι +35 ο C. Ψυκτικό υγρό R407 C. Ηλεκτρονικός οµαλός εκκινητής. Ρύθµιση µε καλωδιωµένο τηλεχειρισµό που εµπεριέχεται στην αποστολή. Περίβληµα µε εµαγιέ ξηρής επικάλυψης. 1/ N / PE ~230, 50 Hz. LAS 22TT 22,0 1250*880* Το ίδιο κείµενο ως άνω 3 N / PE ~400, 50 Hz (1) Σε Α15/W35, A15 = Θερµοκρασία εισόδου αέρα +15 ο C, W35 = Θερµοκρασία εξόδου ζεστούνερού+35 ο C. (ΠΑΡΕΛΚΟΜΕΝΑ) ΥΓΡΟΣΤΑΤΗΣ ΧΩΡΟΥ ΓΙΑ ΤΟΝ Η/Ε RKS WPM WPM / WPR 127*80*30 Λειτουργικά αναγκαίο εξάρτηµα για την ψύξη µε παθητικά συστήµατα δαπέδου. Συνδέεται µε τον ηλεκτρονικό εγκέφαλο WPM/WPR. Σε εξάρτηση µε την µετρηθείσα θερµοκρασία και υγρασία του χώρου ρυθµίζει τη θερµοκρασία της προσαγωγής. ΘΕΡΜΟΣΤΑΤΗΣ ΧΩΡΟΥ ΙΠΛΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΓΙΑ ΘΕΡΜΑΝΣΗ / ΨΥΞΗ RTK 601U ΓΙΑ ΤΟΝ Η/Ε WPM 2004 R 70,5*70,5*49 Ηλεκτρονικός θερµοστάτης χώρου διπλής λειτουργίας Θέρµανση/ Ψύξη: Με τον διακόπτη ρύθµισης τίθεται σε λειτουργία η θέρµανση ή η ψύξη. Τοµέας ρύθµισης 5-30 ο C. Τάσης λειτουργίας 230V/50 Hz, ισχύς ζεύξης AC 24V ~ / 1A, P 40. Χωνευτή τοποθέτηση (εξέχουν 21mm). Χρώµα αλπικό λευκό. Αισθητήρας δρόσου TPF 341, δύναται να συνδεθεί έτσι ώστε να διακόπτεται από το χώρο η λειτουργία ψύξης σε περίπτωση εµφάνισης δροσοσταλίδων (πρέπει να παραγγελθεί ξεχωριστά) 11

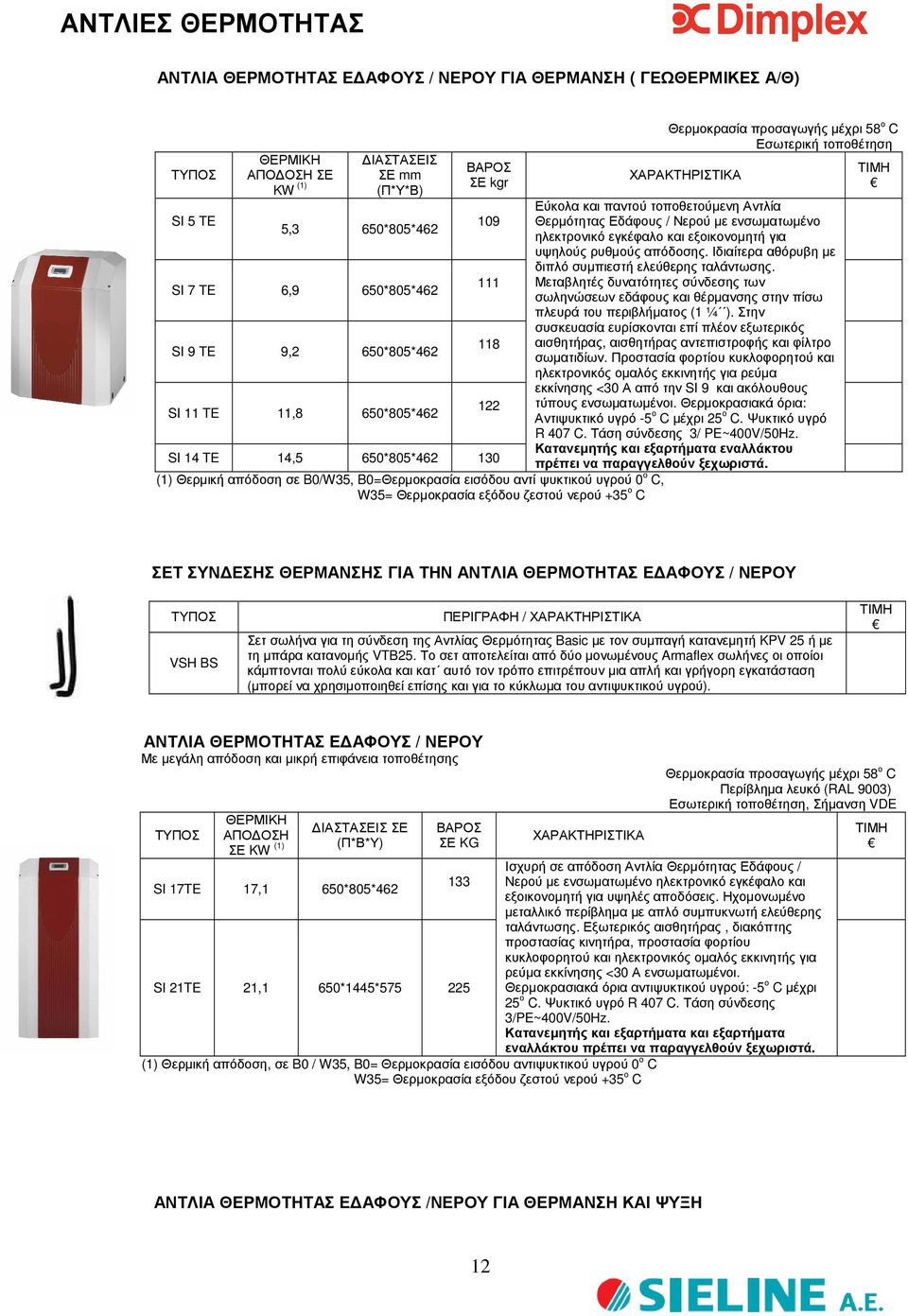

12 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Ε ΑΦΟΥΣ / ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ ( ΓΕΩΘΕΡΜΙΚΕΣ Α/Θ) SI 5 TE ΣΕ KW (1) 5,3 650*805*462 SI 7 TE 6,9 650*805*462 SI 9 TE 9,2 650*805*462 SI 11 TE 11,8 650*805*462 ΣΕ kgr SI 14 TE 14,5 650*805* (1) Θερµική απόδοση σε B0/W35, B0=Θερµοκρασία εισόδου αντί ψυκτικού υγρού 0 ο C, W35= Θερµοκρασία εξόδου ζεστού νερού +35 ο C Θερµοκρασία προσαγωγής µέχρι 58 ο C Εσωτερική τοποθέτηση Εύκολα και παντού τοποθετούµενη Αντλία Θερµότητας Εδάφους / Νερού µε ενσωµατωµένο ηλεκτρονικό εγκέφαλο και εξοικονοµητή για υψηλούς ρυθµούς απόδοσης. Ιδιαίτερα αθόρυβη µε διπλό συµπιεστή ελεύθερης ταλάντωσης. Μεταβλητές δυνατότητες σύνδεσης των σωληνώσεων εδάφους και θέρµανσης στην πίσω πλευρά του περιβλήµατος (1 ¼ ). Στην συσκευασία ευρίσκονται επί πλέον εξωτερικός αισθητήρας, αισθητήρας αντεπιστροφής και φίλτρο σωµατιδίων. Προστασία φορτίου κυκλοφορητού και ηλεκτρονικός οµαλός εκκινητής για ρεύµα εκκίνησης <30 Α από την SI 9 και ακόλουθους τύπους ενσωµατωµένοι. Θερµοκρασιακά όρια: Αντιψυκτικό υγρό -5 ο C µέχρι 25 ο C. Ψυκτικό υγρό R 407 C. Τάση σύνδεσης 3/ PE~400V/50Hz. Κατανεµητής και εξαρτήµατα εναλλάκτου πρέπει να παραγγελθούν ξεχωριστά. ΣΕΤ ΣΥΝ ΕΣΗΣ ΘΕΡΜΑΝΣΗΣ ΓΙΑ ΤΗΝ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Ε ΑΦΟΥΣ / ΝΕΡΟΥ VSH BS ΠΕΡΙΓΡΑΦΗ / Σετ σωλήνα για τη σύνδεση της Αντλίας Θερµότητας Basic µε τον συµπαγή κατανεµητή KPV 25 ή µε τη µπάρα κατανοµής VTB25. Το σετ αποτελείται από δύο µονωµένους Armaflex σωλήνες οι οποίοι κάµπτονται πολύ εύκολα και κατ αυτό τον τρόπο επιτρέπουν µια απλή και γρήγορη εγκατάσταση (µπορεί να χρησιµοποιηθεί επίσης και για το κύκλωµα του αντιψυκτικού υγρού). ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Ε ΑΦΟΥΣ / ΝΕΡΟΥ Με µεγάλη απόδοση και µικρή επιφάνεια τοποθέτησης ΣΕ KW (1) ΣΕ (Π*Β*Υ) SI 17TE 17,1 650*805*462 (1) Θερµική απόδοση, σε B0 / W35, B0= Θερµοκρασία εισόδου αντιψυκτικού υγρού 0 ο C W35= Θερµοκρασία εξόδου ζεστού νερού +35 ο C 133 SI 21TE 21,1 650*1445* Θερµοκρασία προσαγωγής µέχρι 58 ο C Περίβληµα λευκό (RAL 9003) Εσωτερική τοποθέτηση, Σήµανση VDE Ισχυρή σε απόδοση Αντλία Θερµότητας Εδάφους / Νερού µε ενσωµατωµένο ηλεκτρονικό εγκέφαλο και εξοικονοµητή για υψηλές αποδόσεις. Ηχοµονωµένο µεταλλικό περίβληµα µε απλό συµπυκνωτή ελεύθερης ταλάντωσης. Εξωτερικός αισθητήρας, διακόπτης προστασίας κινητήρα, προστασία φορτίου κυκλοφορητού και ηλεκτρονικός οµαλός εκκινητής για ρεύµα εκκίνησης <30 Α ενσωµατωµένοι. Θερµοκρασιακά όρια αντιψυκτικού υγρού: -5 ο C µέχρι 25 ο C. Ψυκτικό υγρό R 407 C. Τάση σύνδεσης 3/PE~400V/50Hz. Κατανεµητής και εξαρτήµατα και εξαρτήµατα εναλλάκτου πρέπει να παραγγελθούν ξεχωριστά. ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Ε ΑΦΟΥΣ /ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ ΚΑΙ ΨΥΞΗ 12

13 Θέρµανση - Ψύξη, συµπαγής κατασκευή, εσωτερική τοποθέτηση SI 8 MR / ΨΥΚΤΙΚΗ Kw kgr 9,3 (1) 151 9,9 (2) 640*1220*624 Τάση σύνδεσης~230v/50hz Μέγιστη Θερµοκρασία προσαγωγής νερού, θέρµανση 60 ο Ελάχιστη θερµοκρασία προσαγωγής νερού, ψύξη : 8 C Αντλία Θερµότητας Εδάφους / Νερού συµπαγής για εσωτερική τοποθέτηση για Θέρµανση και Ψύξη µε έναν ενσωµατωµένο ελεγκτή. Τα ακόλουθα εξαρτήµατα του θερµικού κύκλου είναι ενσωµατωµένα στο µηχάνηµα: - Κυκλοφορητής Θέρµανσης - Βαλβίδα υπερφόρτισης - Βαλβίδα ασφαλείας και Μανόµετρο - Σύνδεση για προετοιµασία ζεστού νερού - οχείο διαστολής 8lt Τα ακόλουθα εξαρτήµατα του κύκλου εδάφους είναι ενσωµατωµένα στο µηχάνηµα : - Κυκλοφορητής αντιψυκτικού µείγµατος - οχείο διαστολής 8 lt - Βαλβίδα ασφαλείας και Μανόµετρο SI 10 MR 11,6 (1) (2) 640*1220* ,6 Εξαεριστήρας και συλλέκτης σκόνης είναι στο σύνολο της αποστολής: Αισθητήρας αντεπιστροφής, ηλεκτρονικός οµαλός εκκινητής για ρεύµα εκκίνηση <30Α ενσωµατωµένοι. Συνδέσεις για ΨΥΞΗ / ΘΕΡΜΑΝΣΗ και του αντιψυκτικού κύκλου. Θερµοκρασιακά όρια: Αντιψυκτικό µείγµα -5 ο C µέχρι+25 ο C. Ψυκτικό υγρό R407C (Ψυκτικό υγρό ασφαλείας). DHW µε επιλογή σε ειδικά εξαρτήµατα. (WWSP 332 ή WWSP 880 σελίδα Νο 24, KRRV003- σελ.νο 25, DWU 25 και ETS DWU σελ. Νο 17) Ο κατανεµητής πρέπει να παραγγελθεί ξεχωριστά. 1) Θέρµανση: Σε B0 / W35, B0 = Θερµοκρασία εισόδου αντιψυκτικού 0 o C, W35= θερµοκρασία εξόδου ζεστού νερού +35 ο C. 2) Ψύξη: Σε Β20 / W18, B20= Θερµοκρασία εισόδου αντιψυκτικού 20 ο C, W18= Θερµοκρασία εξόδου ζεστού νερού +18 ο C. SI 12TR SI 14TR SI 16TR / ΨΥΚΤΙΚΗ KW kgr 11,6 (1) (2) 640*1220* ,6 13,7 (1) 14,7 (2) 640*1220* ,4 (1) ,0 (2) 640*1220*624 Τάση σύνδεσης~400v/50hz Μέγιστη Θερµοκρασία προσαγωγής νερού, θέρµανση 60 ο Ελάχιστη θερµοκρασία προσαγωγής νερού, ψύξη : 8 C Αντλία Θερµότητας Εδάφους / Νερού συµπαγής για εσωτερική τοποθέτηση µε έναν απλό ρυθµιστή. Τα ακόλουθα εξαρτήµατα του θερµικού κύκλου είναι ενσωµατωµένα στο µηχάνηµα: - Κυκλοφορητής Θέρµανσης - Βαλβίδα υπερφόρτισης - Βαλβίδα ασφαλείας και Μανόµετρο - Σύνδεση για προετοιµασία ζεστού νερού - οχείο διαστολής 8lt Τα ακόλουθα εξαρτήµατα του κύκλου εδάφους είναι ενσωµατωµένα στο µηχάνηµα : - Κυκλοφορητής αντιψυκτικού µείγµατος - οχείο διαστολής 8 lt - Βαλβίδα ασφαλείας και Μανόµετρο SI 20TR 20,0 (1) (2) 640*1220* ,9 Τα υπόλοιπα είναι τα ίδια µε την παραπάνω σειρά SI..MR. 1) Θέρµανση: Σε B0 / W35, B0 = Θερµοκρασία εισόδου αντιψυκτικού 0 o C, W35= θερµοκρασία εξόδου ζεστού νερού +35 ο C. 2) Ψύξη: Σε Β20 / W18, B20= Θερµοκρασία εισόδου αντιψυκτικού 20 ο C, W18= Θερµοκρασία εξόδου ζεστού νερού +18 ο C. 13

14 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Ε ΑΦΟΥΣ /ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ Θέρµανση, εσωτερική τοποθέτηση, µονοφασική Τάση σύνδεσης~230v/50hz Θερµοκρασία προσαγωγής max 58 ο C Εσωτερική τοποθέτηση / kgr Kw (1) Ισχυρή σε απόδοση Αντλία Θερµότητας (Εδάφους / SI 5 MΕ 95 Νερού ) µε εσώκλειστο ηλεκτρονικό εγκέφαλο WPM 4,9 650*805* plus. Ιδιαίτερα αθόρυβη µε ηχοµονωµένο µεταλλικό περίβληµα µε διπλό συµπυκνωτή ελεύθερης ταλάντωσης. Μεταβλητές δυνατότητες SI 7 MΕ 6,4 650*805* σύνδεσης των σωληνώσεων εδάφους και θέρµανσης SI 9 MΕ 9,2 650*805* στην πίσω πλευρά του περιβλήµατος (G 1 ¼ ). Στην συσκευασία ευρίσκονται επί πλέον εξωτερικός αισθητήρας, αισθητήρας αντεπιστροφής και φίλτρο σωµατιδίων. Προστασία φορτίου SI 11 MΕ 11,0 650*805* κυκλοφορητού και ηλεκτρονικός οµαλός εκκινητής για ρεύµα εκκίνησης <30 Α είναι ενσωµατωµένοι. Θερµοκρασιακά όρια: Αντιψυκτικό υγρό: -5 ο C µέχρι +25 ο C. Ψυκτικό υγρό R407C (Ψυκτικό υγρό SI 14 MΕ 14,5 650*805* ασφαλείας). Κατανεµητής και εξαρτήµατα εναλλάκτου πρέπει να παραγγελθούν ξεχωριστά. 1) Θέρµανση: Σε B0 / W35, B0 = Θερµοκρασία εισόδου αντιψυκτικού 0 o C, W35= θερµοκρασία εξόδου ζεστού νερού +35 ο C. ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Ε ΑΦΟΥΣ /ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ & ΨΥΞΗ Θέρµανση - Ψύξη, εσωτερική τοποθέτηση, µονοφασική / ΨΥΚΤΙΚΗ Kw SI 5 MER 4,9 (1) SI 7 MER SI 9 MER SI 11 MER 5,4 (2) 650*805*462 kgr 101 6,4 (1 7,0 (2) 650*805* ,3 (1 9,9 (2) 650*805* ,6 (1 11,6 (2) 650*805* Τάση σύνδεσης~230v/50hz Θερµοκρασία προσαγωγής max 58 ο C Εσωτερική τοποθέτηση Ισχυρή σε απόδοση Αντλία Θερµότητας (Εδάφους / Νερού ) µε εσώκλειστο ηλεκτρονικό εγκέφαλο WPM 2004 plus. Ιδιαίτερα αθόρυβη µε ηχοµονωµένο µεταλλικό περίβληµα µε διπλό συµπυκνωτή ελεύθερης ταλάντωσης. Μεταβλητές δυνατότητες σύνδεσης των σωληνώσεων εδάφους και θέρµανσης στην πίσω πλευρά του περιβλήµατος (G 1 ¼ ). Στην συσκευασία ευρίσκονται επί πλέον εξωτερικός αισθητήρας, αισθητήρας αντεπιστροφής και φίλτρο σωµατιδίων. Προστασία φορτίου κυκλοφορητού και ηλεκτρονικός οµαλός εκκινητής για ρεύµα εκκίνησης <30 Α είναι ενσωµατωµένοι. Θερµοκρασιακά όρια: Αντιψυκτικό υγρό: -5 ο C µέχρι +25 ο C. Ψυκτικό υγρό R407C (Ψυκτικό υγρό ασφαλείας). Κατανεµητής και εξαρτήµατα εναλλάκτου πρέπει να παραγγελθούν ξεχωριστά. 1) Θέρµανση: Σε B0 / W35, B0 = Θερµοκρασία εισόδου αντιψυκτικού 0 o C, W35= θερµοκρασία εξόδου ζεστού νερού +35 C. 2) ψύξη: Σε Β20/ W18, Β20= Θερµοκρασία εισόδου αντιψυκτικού 20 C, W18= θερµοκρασία εξόδου ζεστού νερού +18 C. 14

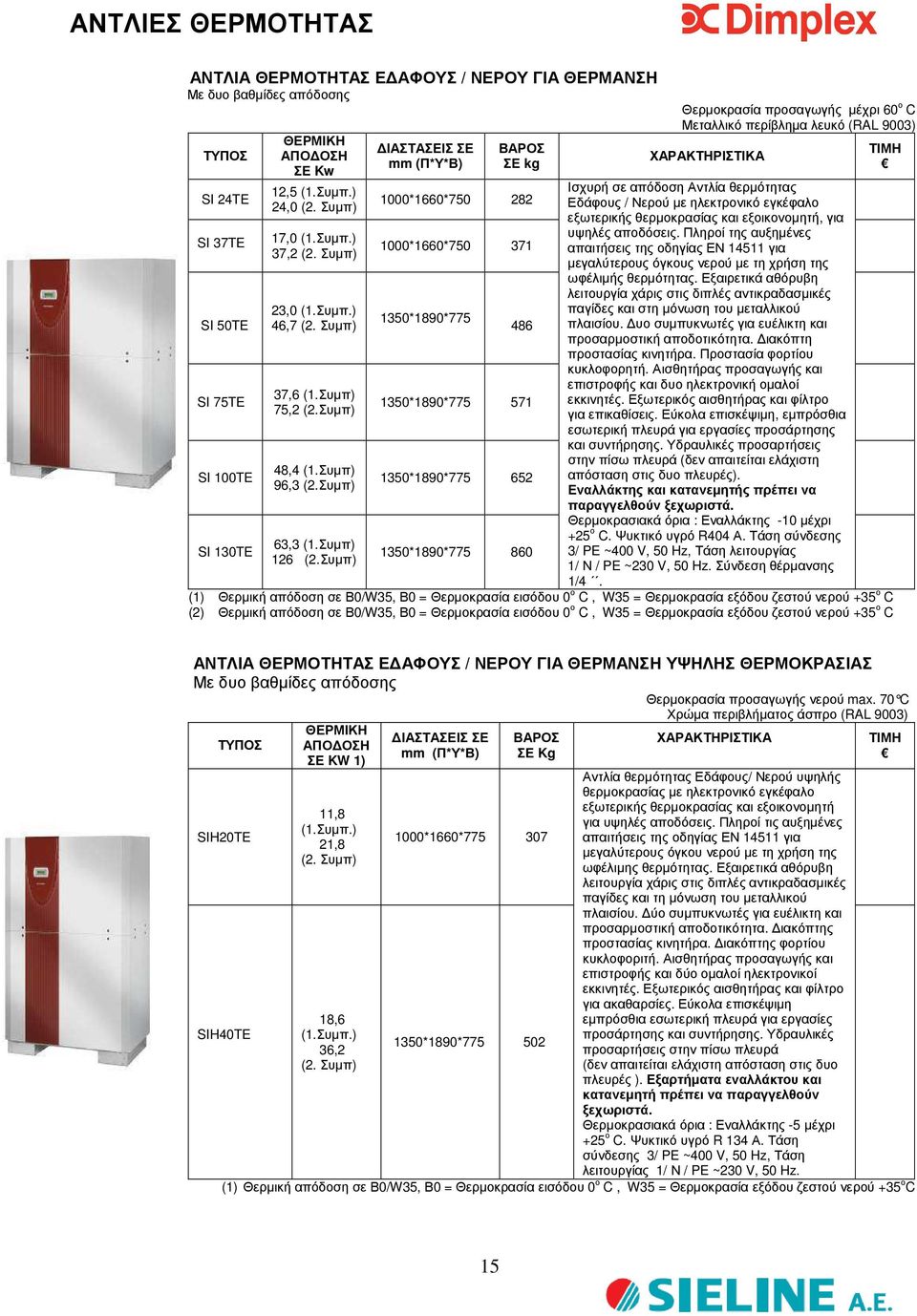

15 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Ε ΑΦΟΥΣ / ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ Με δυο βαθµίδες απόδοσης SI 24TE SI 37TE SI 50TE SI 75TE SI 100TE SI 130TE ΣΕ Kw 12,5 (1.Συµπ.) 24,0 (2. Συµπ) 17,0 (1.Συµπ.) 37,2 (2. Συµπ) 23,0 (1.Συµπ.) 46,7 (2. Συµπ) 37,6 (1.Συµπ) 75,2 (2.Συµπ) 48,4 (1.Συµπ) 96,3 (2.Συµπ) 63,3 (1.Συµπ) 126 (2.Συµπ) ΣΕ ΣΕ kg 1000*1660* *1660* *1890* *1890* *1890* *1890* Θερµοκρασία προσαγωγής µέχρι 60 ο C Μεταλλικό περίβληµα λευκό (RAL 9003) Ισχυρή σε απόδοση Αντλία θερµότητας Εδάφους / Νερού µε ηλεκτρονικό εγκέφαλο εξωτερικής θερµοκρασίας και εξοικονοµητή, για υψηλές αποδόσεις. Πληροί της αυξηµένες απαιτήσεις της οδηγίας ΕΝ για µεγαλύτερους όγκους νερού µε τη χρήση της ωφέλιµής θερµότητας. Εξαιρετικά αθόρυβη λειτουργία χάρις στις διπλές αντικραδασµικές παγίδες και στη µόνωση του µεταλλικού πλαισίου. υο συµπυκνωτές για ευέλικτη και προσαρµοστική αποδοτικότητα. ιακόπτη προστασίας κινητήρα. Προστασία φορτίου κυκλοφορητή. Αισθητήρας προσαγωγής και επιστροφής και δυο ηλεκτρονική οµαλοί εκκινητές. Εξωτερικός αισθητήρας και φίλτρο για επικαθίσεις. Εύκολα επισκέψιµη, εµπρόσθια εσωτερική πλευρά για εργασίες προσάρτησης και συντήρησης. Υδραυλικές προσαρτήσεις στην πίσω πλευρά (δεν απαιτείται ελάχιστη απόσταση στις δυο πλευρές). Εναλλάκτης και κατανεµητής πρέπει να παραγγελθούν ξεχωριστά. Θερµοκρασιακά όρια : Εναλλάκτης -10 µέχρι +25 ο C. Ψυκτικό υγρό R404 Α. Τάση σύνδεσης 3/ PE ~400 V, 50 Hz, Τάση λειτουργίας 1/ Ν / PE ~230 V, 50 Hz. Σύνδεση θέρµανσης 1/4. (1) Θερµική απόδοση σε Β0/W35, Β0 = Θερµοκρασία εισόδου 0 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C (2) Θερµική απόδοση σε Β0/W35, Β0 = Θερµοκρασία εισόδου 0 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Ε ΑΦΟΥΣ / ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ ΥΨΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Με δυο βαθµίδες απόδοσης Θερµοκρασία προσαγωγής νερού max. 70 C Χρώµα περιβλήµατος άσπρο (RAL 9003) ΣΕ KW 1) ΣΕ ΣΕ Kg Αντλία θερµότητας Εδάφους/ Νερού υψηλής θερµοκρασίας µε ηλεκτρονικό εγκέφαλο εξωτερικής θερµοκρασίας και εξοικονοµητή 11,8 για υψηλές αποδόσεις. Πληροί τις αυξηµένες (1.Συµπ.) SIH20TE 1000*1660* απαιτήσεις της οδηγίας ΕΝ για 21,8 µεγαλύτερους όγκου νερού µε τη χρήση της (2. Συµπ) ωφέλιµης θερµότητας. Εξαιρετικά αθόρυβη λειτουργία χάρις στις διπλές αντικραδασµικές παγίδες και τη µόνωση του µεταλλικού πλαισίου. ύο συµπυκνωτές για ευέλικτη και προσαρµοστική αποδοτικότητα. ιακόπτης προστασίας κινητήρα. ιακόπτης φορτίου κυκλοφοριτή. Αισθητήρας προσαγωγής και επιστροφής και δύο οµαλοί ηλεκτρονικοί εκκινητές. Εξωτερικός αισθητήρας και φίλτρο για ακαθαρσίες. Εύκολα επισκέψιµη 18,6 εµπρόσθια εσωτερική πλευρά για εργασίες SIH40TE (1.Συµπ.) προσάρτησης και συντήρησης. Υδραυλικές 1350*1890* ,2 προσαρτήσεις στην πίσω πλευρά (2. Συµπ) (δεν απαιτείται ελάχιστη απόσταση στις δυο πλευρές ). Εξαρτήµατα εναλλάκτου και κατανεµητή πρέπει να παραγγελθούν ξεχωριστά. Θερµοκρασιακά όρια : Εναλλάκτης -5 µέχρι +25 ο C. Ψυκτικό υγρό R 134 Α. Τάση σύνδεσης 3/ PE ~400 V, 50 Hz, Τάση λειτουργίας 1/ Ν / PE ~230 V, 50 Hz. (1) Θερµική απόδοση σε Β0/W35, Β0 = Θερµοκρασία εισόδου 0 ο C, W35 = Θερµοκρασία εξόδου ζεστού νερού +35 ο C 15

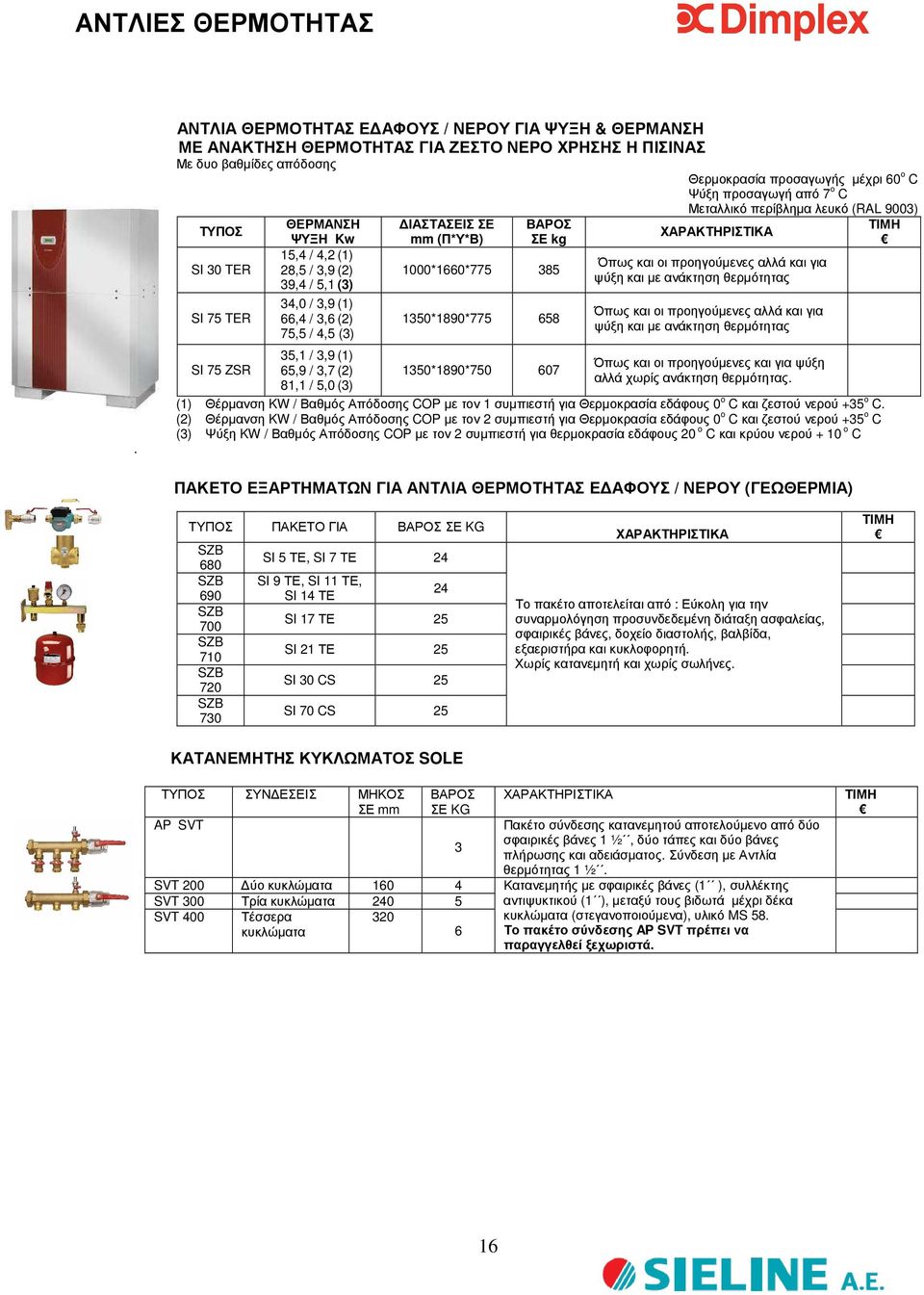

16 . ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Ε ΑΦΟΥΣ / ΝΕΡΟΥ ΓΙΑ ΨΥΞΗ & ΘΕΡΜΑΝΣΗ ΜΕ ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ ΓΙΑ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ Η ΠΙΣΙΝΑΣ Με δυο βαθµίδες απόδοσης Θερµοκρασία προσαγωγής µέχρι 60 ο C Ψύξη προσαγωγή από 7 ο C Μεταλλικό περίβληµα λευκό (RAL 9003) SI 30 TER SI 75 TER SI 75 ZSR ΘΕΡΜΑΝΣΗ ΨΥΞΗ Kw 15,4 / 4,2 (1) 28,5 / 3,9 (2) 39,4 / 5,1 (3) 34,0 / 3,9 (1) 66,4 / 3,6 (2) 75,5 / 4,5 (3) 35,1 / 3,9 (1) 65,9 / 3,7 (2) 81,1 / 5,0 (3) ΣΕ ΣΕ kg 1000*1660* *1890* *1890* Όπως και οι προηγούµενες αλλά και για ψύξη και µε ανάκτηση θερµότητας Όπως και οι προηγούµενες αλλά και για ψύξη και µε ανάκτηση θερµότητας Όπως και οι προηγούµενες και για ψύξη αλλά χωρίς ανάκτηση θερµότητας. (1) Θέρµανση KW / Βαθµός Απόδοσης COP µε τον 1 συµπιεστή για Θερµοκρασία εδάφους 0 o C και ζεστού νερού +35 ο C. (2) Θέρµανση KW / Βαθµός Απόδοσης COP µε τον 2 συµπιεστή για Θερµοκρασία εδάφους 0 o C και ζεστού νερού +35 ο C (3) Ψύξη KW / Βαθµός Απόδοσης COP µε τον 2 συµπιεστή για θερµοκρασία εδάφους 20 o C και κρύου νερού + 10 o C ΠΑΚΕΤΟ ΕΞΑΡΤΗΜΑΤΩΝ ΓΙΑ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Ε ΑΦΟΥΣ / ΝΕΡΟΥ (ΓΕΩΘΕΡΜΙΑ) ΠΑΚΕΤΟ ΓΙΑ SZB 680 SZB 690 SZB 700 SZB 710 SZB 720 SZB 730 SI 5 ΤΕ, SI 7 ΤΕ 24 SI 9 ΤΕ, SI 11 ΤΕ, SI 14 ΤΕ 24 SI 17 ΤΕ 25 SI 21 ΤΕ 25 SI 30 CS 25 SI 70 CS 25 Το πακέτο αποτελείται από : Εύκολη για την συναρµολόγηση προσυνδεδεµένη διάταξη ασφαλείας, σφαιρικές βάνες, δοχείο διαστολής, βαλβίδα, εξαεριστήρα και κυκλοφορητή. Χωρίς κατανεµητή και χωρίς σωλήνες. ΚΑΤΑΝΕΜΗΤΗΣ ΚΥΚΛΩΜΑΤΟΣ SOLE ΣΥΝ ΕΣΕΙΣ ΜΗΚΟΣ AP SVT SVT 200 ύο κυκλώµατα SVT 300 Τρία κυκλώµατα SVT 400 Τέσσερα κυκλώµατα Πακέτο σύνδεσης κατανεµητού αποτελούµενο από δύο σφαιρικές βάνες 1 ½, δύο τάπες και δύο βάνες πλήρωσης και αδειάσµατος. Σύνδεση µε Αντλία θερµότητας 1 ½. Κατανεµητής µε σφαιρικές βάνες (1 ), συλλέκτης αντιψυκτικού (1 ), µεταξύ τους βιδωτά µέχρι δέκα κυκλώµατα (στεγανοποιούµενα), υλικό MS 58. Το πακέτο σύνδεσης AP SVT πρέπει να παραγγελθεί ξεχωριστά. 16

17 ΠΛΑΚΟΕΙ ΗΣ ΕΝΑΛΛΑΚΤΗΣ ΓΙΑ ΧΡΗΣΙΜΟΠΟΙΗΣΗ ΤΗΣ ΠΗΓΗΣ ΘΕΡΜΟΤΗΤΑΣ «ΝΕΡΟ» ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΠΙΚΑΘΗΣΕΩΝ ΣΩΜΑΤΙ ΙΩΝ ΓΙΑ ΤΗΝ Α/Θ (ΣΥΝ ΕΣΗ) WT 733 SI 17 TE (1 ¼ ) 180*774* WT 1634 SI (Η) 37/ 2 320*832* WT 1686 SI 75/ 2 320*832* Βιδωτός ανοξείδωτος πλακοειδής εναλλάκτης. Μέγιστη πίεση λειτουργίας 10 bar. Μέγιστη θερµοκρασία 80 ο C. Για ενδιάµεση σύνδεση πηγών θερµότητας µε επικαθήσεις σωµατιδίων ή κακή ποιότητα νερού. Το δευτερεύον κύκλωµα πρέπει να χαρακτηρισθεί σαν κύκλωµα αντιψυκτικού. Μόνο για λειτουργία Αντλίας Θερµότητας Εδάφους / Νερού. ΠΡΕΣΟΣΤΑΤΗΣ ΧΑΜΗΛΗΣ ΠΙΕΣΗΣ ΣΕ KG SW PR Πρεσοστάτης µε υποδοχή σύνδεσης και σωλήνα 1 ½ για τοποθέτηση στο κύκλωµα αντιψυκτικού. Σε περίπτωση που το απαιτούν οι διοικητικές υπηρεσίες ενσωµατώνεται στην Α/Θ εδάφους kompakt (Συνδέεται µε ηλεκτρονικό εγκέφαλο) ΑΝΤΙΨΥΚΤΙΚΟ ΓΙΑ ΤΟ ΚΥΚΛΩΜΑ ΑΝΤΙΨΥΚΤΙΚΟΥ ΣΕ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ KG ΣΕ ΛΙΤΡΑ AFN AFN % µερίδιο αντιψυκτικού παρέχει αντιπαγετική προστασία µέχρι -14 ο C. ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΝΕΡΟΥ / ΝΕΡΟΥ ΓΙΑ ΘΕΡΜΑΝΣΗ Με δύο βαθµίδες απόδοσης WI 40 CS WI 90 CS ΣΕ KW (1) 23,4 (1. Συµπ) 44,4 (2. Συµπ) 49,8 (1. Συµπ) 91,2 (2. Συµπ) ΣΕ (Π*Β*Υ) 1480*830* *830* (1) Θερµική απόδοση σε W10/W35, W10= Θερµοκρασία εισόδου νερού φρέατος +10 ο C W35= Θερµοκρασία εξόδου ζεστού νερού +35 ο C Θερµοκρασία προσαγωγής µέγιστη 55 ο C Χρώµα καλύµµατος πράσινο Εσωτερική τοποθέτηση. Σήµανση VDE Ισχυρή σε απόδοση Αντλία Θερµότητας Νερού / Νερού, µε εσώκλειστο ηλεκτρονικό εγκέφαλο και εξωτερικό κιβώτιο χειρισµού. Εξωτερικός αισθητήρας, αισθητήρας αντεπιστροφής,δύο ηλεκτρικοί αγωγοί σύνδεσης (1,5 και 10 m) παραδίδονται µε τη συσκευασία. Φίλτρο κατακράτησης σωµατιδίων, ρυθµιζόµενος διακόπτης προστασίας κινητήρος και προστασία φορτίου της αντλίας φρέατος, δύο ηλεκτρονικοί οµαλοί εκκινητές για ρεύµα εκκίνησης <30, έχουν ήδη ενσωµατωθεί. Θερµοκρασιακά όρια νερού : 7 ο C µέχρι 25 ο C. Ψυκτικό υγρό R 407 C. Τάση σύνδεσης 3/ PE~400V/50Hz. Ανάλυση νερού φρέατος είναι απόλυτα αναγκαία. (ΝΕΡΟΥ / ΝΕΡΟΥ) Σηµαντική πληροφορία για τον σπειροειδή εναλλάκτη θερµότητας: Με θερµοκρασία νερού φρέατος κάτω από 13 ο C δεν χρειάζεται ανάλυση νερού αναφορικά µε την οξείδωση. Παρατήρηση για την εγκατάσταση της θερµαντικής πηγής: Με υπέρβαση του ορίου (Fe µέχρι 0,2 mg/l) για το σίδηρο, ή (Mn µέχρι 0,1 mg/l) για το µαγγάνιο υπάρχει κίνδυνος να εµφανισθεί στην εγκατάσταση νερού καστανόχρωµος αιµατίτης ή λεµονίτης (πέτρωµα, πουρί). Το ίδιο ισχύει για τον σπειροειδή εναλλάκτη θερµότητας. 17

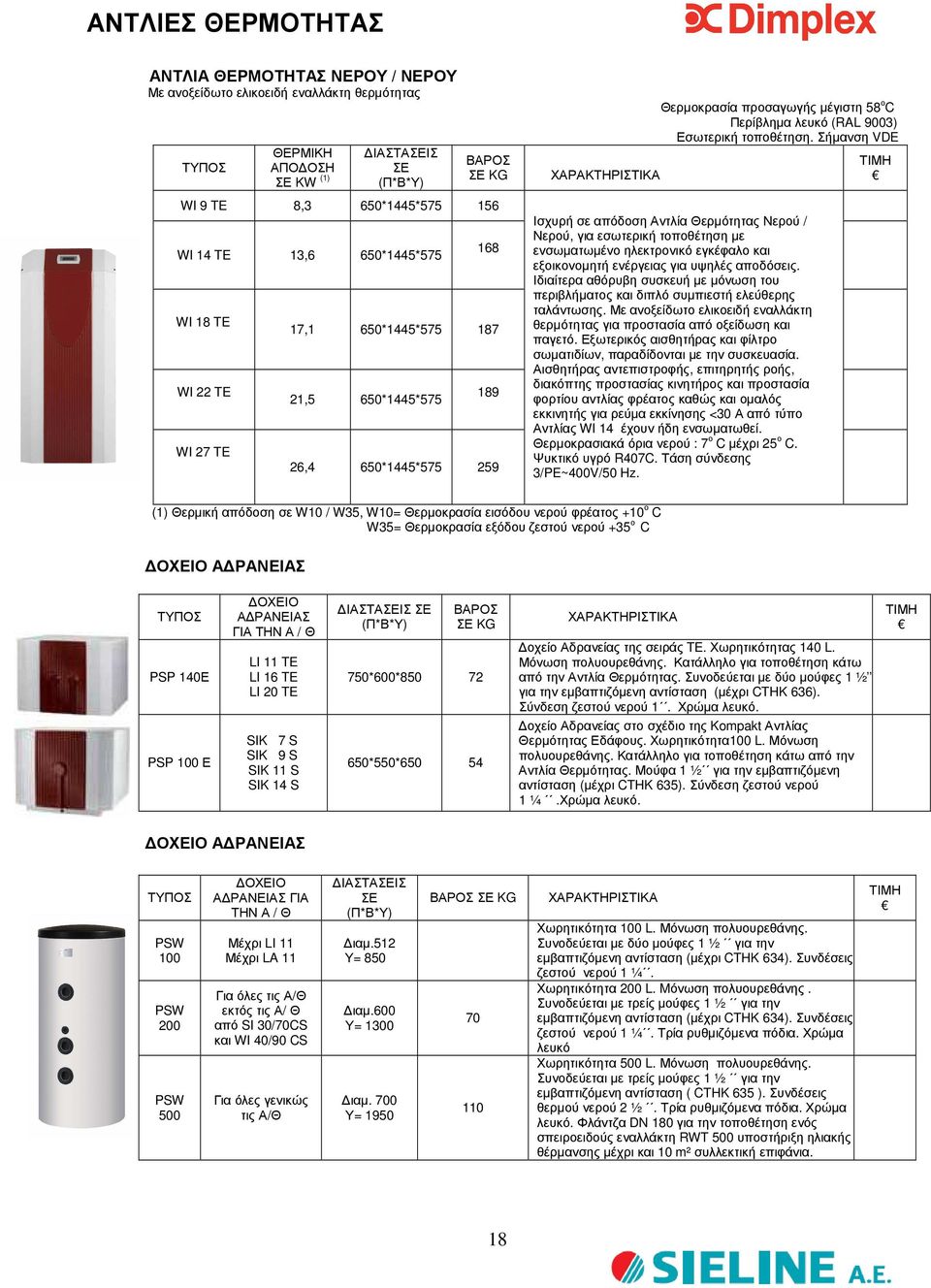

18 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΝΕΡΟΥ / ΝΕΡΟΥ Με ανοξείδωτο ελικοειδή εναλλάκτη θερµότητας ΣΕ KW (1) ΣΕ (Π*Β*Υ) WI 9 TE 8,3 650*1445* WI 14 TE 13,6 650*1445*575 WI 18 TE WI 22 TE WI 27 TE ,1 650*1445* ,5 650*1445* ,4 650*1445* Θερµοκρασία προσαγωγής µέγιστη 58 ο C Περίβληµα λευκό (RAL 9003) Εσωτερική τοποθέτηση. Σήµανση VDE Ισχυρή σε απόδοση Αντλία Θερµότητας Νερού / Νερού, για εσωτερική τοποθέτηση µε ενσωµατωµένο ηλεκτρονικό εγκέφαλο και εξοικονοµητή ενέργειας για υψηλές αποδόσεις. Ιδιαίτερα αθόρυβη συσκευή µε µόνωση του περιβλήµατος και διπλό συµπιεστή ελεύθερης ταλάντωσης. Με ανοξείδωτο ελικοειδή εναλλάκτη θερµότητας για προστασία από οξείδωση και παγετό. Εξωτερικός αισθητήρας και φίλτρο σωµατιδίων, παραδίδονται µε την συσκευασία. Αισθητήρας αντεπιστροφής, επιτηρητής ροής, διακόπτης προστασίας κινητήρος και προστασία φορτίου αντλίας φρέατος καθώς και οµαλός εκκινητής για ρεύµα εκκίνησης <30 Α από τύπο Αντλίας WI 14 έχουν ήδη ενσωµατωθεί. Θερµοκρασιακά όρια νερού : 7 ο C µέχρι 25 ο C. Ψυκτικό υγρό R407C. Τάση σύνδεσης 3/PE~400V/50 Hz. (1) Θερµική απόδοση σε W10 / W35, W10= Θερµοκρασία εισόδου νερού φρέατος +10 ο C W35= Θερµοκρασία εξόδου ζεστού νερού +35 ο C ΟΧΕΙΟ Α ΡΑΝΕΙΑΣ PSP 140Ε PSP 100 Ε ΟΧΕΙΟ Α ΡΑΝΕΙΑΣ ΓΙΑ ΤΗΝ Α / Θ LI 11 TE LI 16 TE LI 20 TE SIK 7 S SIK 9 S SIK 11 S SIK 14 S ΣΕ (Π*Β*Υ) 750*600* *550* οχείο Αδρανείας της σειράς TE. Χωρητικότητας 140 L. Μόνωση πολυουρεθάνης. Κατάλληλο για τοποθέτηση κάτω από την Αντλία Θερµότητας. Συνοδεύεται µε δύο µούφες 1 ½ για την εµβαπτιζόµενη αντίσταση (µέχρι CTHK 636). Σύνδεση ζεστού νερού 1. Χρώµα λευκό. οχείο Αδρανείας στο σχέδιο της Kompakt Αντλίας Θερµότητας Εδάφους. Χωρητικότητα100 L. Μόνωση πολυουρεθάνης. Κατάλληλο για τοποθέτηση κάτω από την Αντλία Θερµότητας. Μούφα 1 ½ για την εµβαπτιζόµενη αντίσταση (µέχρι CTHK 635). Σύνδεση ζεστού νερού 1 ¼.Χρώµα λευκό. ΟΧΕΙΟ Α ΡΑΝΕΙΑΣ PSW 100 PSW 200 PSW 500 ΟΧΕΙΟ Α ΡΑΝΕΙΑΣ ΓΙΑ ΤΗΝ Α / Θ Μέχρι LI 11 Μέχρι LA 11 Για όλες τις Α/Θ εκτός τις Α/ Θ από SI 30/70CS και WI 40/90 CS Για όλες γενικώς τις Α/Θ ΣΕ (Π*Β*Υ) ιαµ.512 Υ= 850 ιαµ.600 Υ= 1300 ιαµ. 700 Υ= Χωρητικότητα 100 L. Μόνωση πολυουρεθάνης. Συνοδεύεται µε δύο µούφες 1 ½ για την εµβαπτιζόµενη αντίσταση (µέχρι CTHK 634). Συνδέσεις ζεστού νερού 1 ¼. Χωρητικότητα 200 L. Mόνωση πολυουρεθάνης. Συνοδεύεται µε τρείς µούφες 1 ½ για την εµβαπτιζόµενη αντίσταση (µέχρι CTHK 634). Συνδέσεις ζεστού νερού 1 ¼. Τρία ρυθµιζόµενα πόδια. Χρώµα λευκό Χωρητικότητα 500 L. Μόνωση πολυουρεθάνης. Συνοδεύεται µε τρείς µούφες 1 ½ για την εµβαπτιζόµενη αντίσταση ( CTHK 635 ). Συνδέσεις θερµού νερού 2 ½. Τρία ρυθµιζόµενα πόδια. Χρώµα λευκό. Φλάντζα DN 180 για την τοποθέτηση ενός σπειροειδούς εναλλάκτη RWT 500 υποστήριξη ηλιακής θέρµανσης µέχρι και 10 m² συλλεκτική επιφάνια. 18

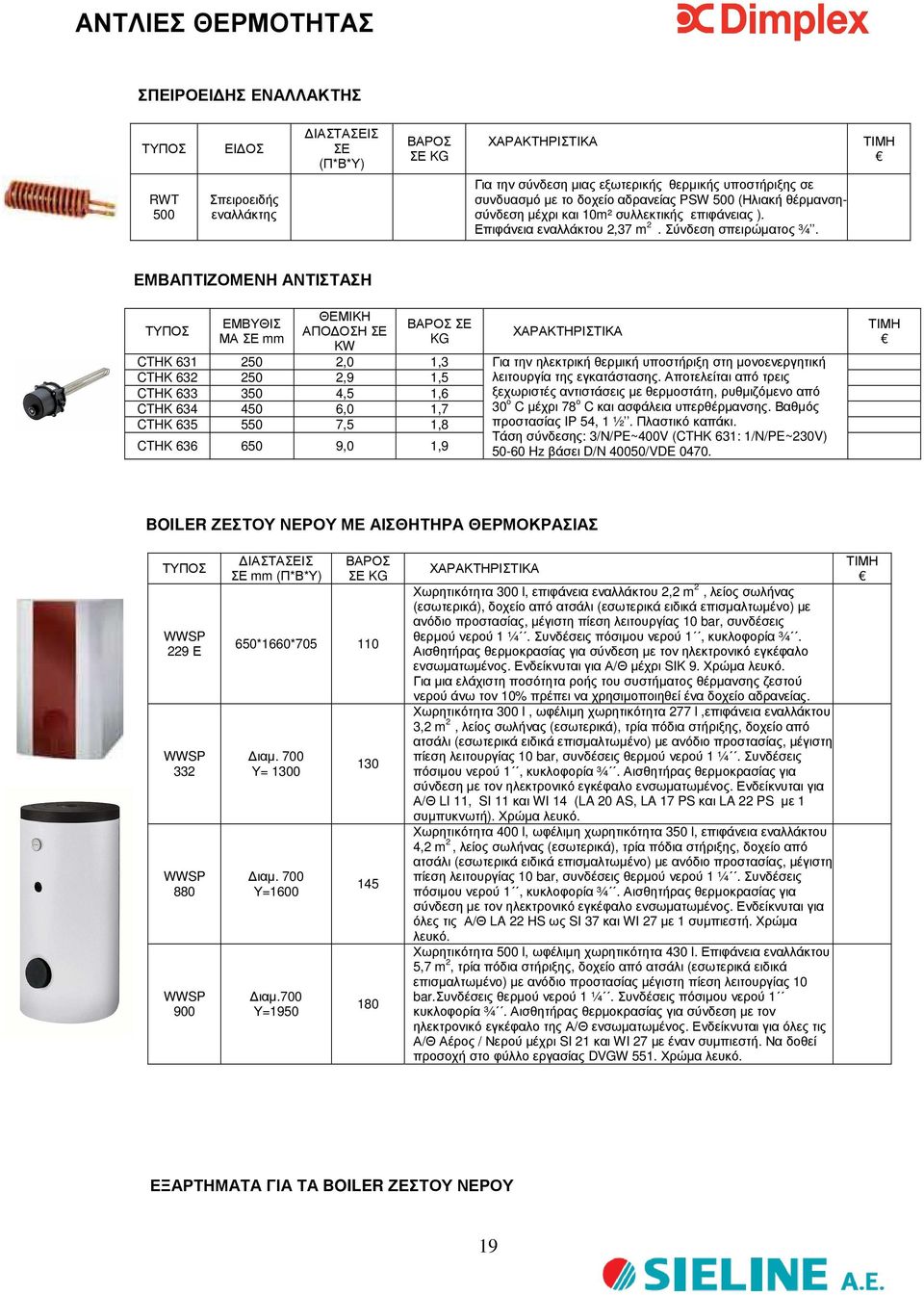

19 ΣΠΕΙΡΟΕΙ ΗΣ ΕΝΑΛΛΑΚΤΗΣ ΕΙ ΟΣ ΣΕ (Π*Β*Υ) RWT 500 Σπειροειδής εναλλάκτης Για την σύνδεση µιας εξωτερικής θερµικής υποστήριξης σε συνδυασµό µε το δοχείο αδρανείας PSW 500 (Ηλιακή θέρµανσησύνδεση µέχρι και 10m² συλλεκτικής επιφάνειας ). Επιφάνεια εναλλάκτου 2,37 m 2. Σύνδεση σπειρώµατος ¾. ΕΜΒΑΠΤΙΖΟΜΕΝΗ ΑΝΤΙΣΤΑΣΗ ΕΜΒΥΘΙΣ ΜΑ ΘΕΜΙΚΗ ΣΕ KW ΣΕ KG CTHK ,0 1,3 CTHK ,9 1,5 CTHK ,5 1,6 CTHK ,0 1,7 CTHK ,5 1,8 CTHK ,0 1,9 Για την ηλεκτρική θερµική υποστήριξη στη µονοενεργητική λειτουργία της εγκατάστασης. Αποτελείται από τρεις ξεχωριστές αντιστάσεις µε θερµοστάτη, ρυθµιζόµενο από 30 ο C µέχρι 78 ο C και ασφάλεια υπερθέρµανσης. Βαθµός προστασίας IP 54, 1 ½. Πλαστικό καπάκι. Τάση σύνδεσης: 3/Ν/PE~400V (CTHK 631: 1/N/PE~230V) Hz βάσει D/N 40050/VDE BOILER ΖΕΣΤΟΥ ΝΕΡΟΥ ΜΕ ΑΙΣΘΗΤΗΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ WWSP 229 Ε WWSP 332 WWSP 880 WWSP 900 (Π*Β*Υ) 650*1660* ιαµ. 700 Υ= 1300 ιαµ. 700 Υ=1600 ιαµ.700 Υ= Χωρητικότητα 300 l, επιφάνεια εναλλάκτου 2,2 m 2, λείος σωλήνας (εσωτερικά), δοχείο από ατσάλι (εσωτερικά ειδικά επισµαλτωµένο) µε ανόδιο προστασίας, µέγιστη πίεση λειτουργίας 10 bar, συνδέσεις θερµού νερού 1 ¼. Συνδέσεις πόσιµου νερού 1, κυκλοφορία ¾. Αισθητήρας θερµοκρασίας για σύνδεση µε τον ηλεκτρονικό εγκέφαλο ενσωµατωµένος. Ενδείκνυται για Α/Θ µέχρι SIK 9. Χρώµα λευκό. Για µια ελάχιστη ποσότητα ροής του συστήµατος θέρµανσης ζεστού νερού άνω τον 10% πρέπει να χρησιµοποιηθεί ένα δοχείο αδρανείας. Χωρητικότητα 300 l, ωφέλιµη χωρητικότητα 277 l,επιφάνεια εναλλάκτου 3,2 m 2, λείος σωλήνας (εσωτερικά), τρία πόδια στήριξης, δοχείο από ατσάλι (εσωτερικά ειδικά επισµαλτωµένο) µε ανόδιο προστασίας, µέγιστη πίεση λειτουργίας 10 bar, συνδέσεις θερµού νερού 1 ¼. Συνδέσεις πόσιµου νερού 1, κυκλοφορία ¾. Αισθητήρας θερµοκρασίας για σύνδεση µε τον ηλεκτρονικό εγκέφαλο ενσωµατωµένος. Ενδείκνυται για Α/Θ LI 11, SI 11 και WI 14 (LA 20 AS, LA 17 PS και LA 22 PS µε 1 συµπυκνωτή). Χρώµα λευκό. Χωρητικότητα 400 l, ωφέλιµη χωρητικότητα 350 l, επιφάνεια εναλλάκτου 4,2 m 2, λείος σωλήνας (εσωτερικά), τρία πόδια στήριξης, δοχείο από ατσάλι (εσωτερικά ειδικά επισµαλτωµένο) µε ανόδιο προστασίας, µέγιστη πίεση λειτουργίας 10 bar, συνδέσεις θερµού νερού 1 ¼. Συνδέσεις πόσιµου νερού 1, κυκλοφορία ¾. Αισθητήρας θερµοκρασίας για σύνδεση µε τον ηλεκτρονικό εγκέφαλο ενσωµατωµένος. Ενδείκνυται για όλες τις Α/Θ LA 22 HS ως SI 37 και WI 27 µε 1 συµπιεστή. Χρώµα λευκό. Χωρητικότητα 500 l, ωφέλιµη χωρητικότητα 430 l. Επιφάνεια εναλλάκτου 5,7 m 2, τρία πόδια στήριξης, δοχείο από ατσάλι (εσωτερικά ειδικά επισµαλτωµένο) µε ανόδιο προστασίας µέγιστη πίεση λειτουργίας 10 bar.συνδέσεις θερµού νερού 1 ¼. Συνδέσεις πόσιµου νερού 1 κυκλοφορία ¾. Αισθητήρας θερµοκρασίας για σύνδεση µε τον ηλεκτρονικό εγκέφαλο της Α/Θ ενσωµατωµένος. Ενδείκνυται για όλες τις Α/Θ Αέρος / Νερού µέχρι SI 21 και WI 27 µε έναν συµπιεστή. Να δοθεί προσοχή στο φύλλο εργασίας DVGW 551. Χρώµα λευκό. ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΤΑ BOILER ΖΕΣΤΟΥ ΝΕΡΟΥ 19

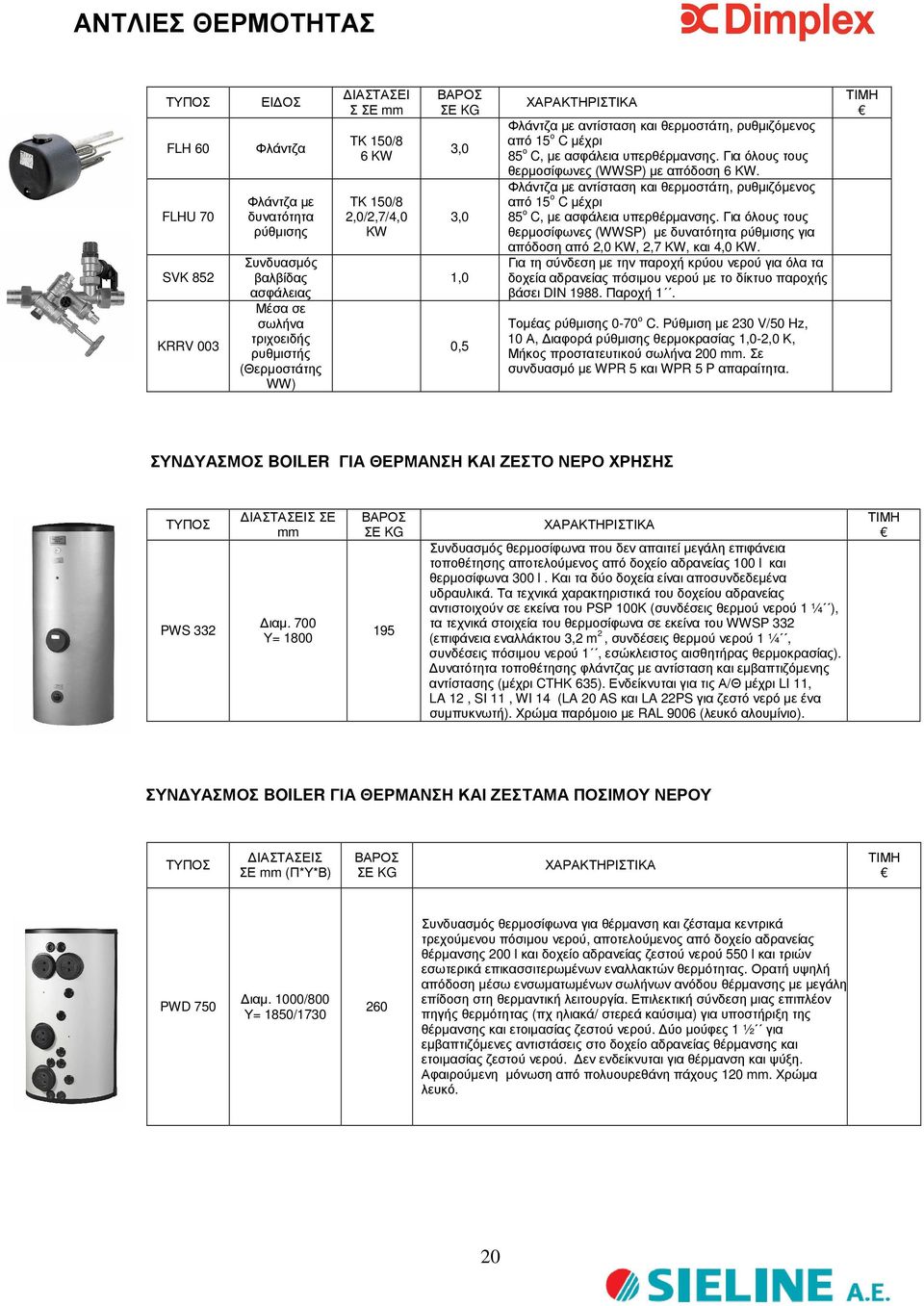

20 FLH 60 FLHU 70 SVK 852 KRRV 003 ΕΙ ΟΣ Φλάντζα Φλάντζα µε δυνατότητα ρύθµισης Συνδυασµός βαλβίδας ασφάλειας Μέσα σε σωλήνα τριχοειδής ρυθµιστής (Θερµοστάτης WW) ΙΑΣΤΑΣΕΙ Σ TK 150/8 6 KW TK 150/8 2,0/2,7/4,0 KW 3,0 3,0 1,0 0,5 Φλάντζα µε αντίσταση και θερµοστάτη, ρυθµιζόµενος από 15 ο C µέχρι 85 ο C, µε ασφάλεια υπερθέρµανσης. Για όλους τους θερµοσίφωνες (WWSP) µε απόδοση 6 KW. Φλάντζα µε αντίσταση και θερµοστάτη, ρυθµιζόµενος από 15 ο C µέχρι 85 ο C, µε ασφάλεια υπερθέρµανσης. Για όλους τους θερµοσίφωνες (WWSP) µε δυνατότητα ρύθµισης για απόδοση από 2,0 KW, 2,7 KW, και 4,0 KW. Για τη σύνδεση µε την παροχή κρύου νερού για όλα τα δοχεία αδρανείας πόσιµου νερού µε το δίκτυο παροχής βάσει DIN Παροχή 1. Τοµέας ρύθµισης 0-70 ο C. Ρύθµιση µε 230 V/50 Hz, 10 Α, ιαφορά ρύθµισης θερµοκρασίας 1,0-2,0 Κ, Μήκος προστατευτικού σωλήνα 200 mm. Σε συνδυασµό µε WPR 5 και WPR 5 P απαραίτητα. ΣΥΝ ΥΑΣΜΟΣ BOILER ΓΙΑ ΘΕΡΜΑΝΣΗ ΚΑΙ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ PWS 332 ΣΕ mm ιαµ. 700 Υ= Συνδυασµός θερµοσίφωνα που δεν απαιτεί µεγάλη επιφάνεια τοποθέτησης αποτελούµενος από δοχείο αδρανείας 100 l και θερµοσίφωνα 300 l. Και τα δύο δοχεία είναι αποσυνδεδεµένα υδραυλικά. Τα τεχνικά χαρακτηριστικά του δοχείου αδρανείας αντιστοιχούν σε εκείνα του PSP 100K (συνδέσεις θερµού νερού 1 ¼ ), τα τεχνικά στοιχεία του θερµοσίφωνα σε εκείνα του WWSP 332 (επιφάνεια εναλλάκτου 3,2 m 2, συνδέσεις θερµού νερού 1 ¼, συνδέσεις πόσιµου νερού 1, εσώκλειστος αισθητήρας θερµοκρασίας). υνατότητα τοποθέτησης φλάντζας µε αντίσταση και εµβαπτιζόµενης αντίστασης (µέχρι CTHK 635). Ενδείκνυται για τις Α/Θ µέχρι LI 11, LA 12, SI 11, WI 14 (LA 20 AS και LA 22PS για ζεστό νερό µε ένα συµπυκνωτή). Χρώµα παρόµοιο µε RAL 9006 (λευκό αλουµίνιο). ΣΥΝ ΥΑΣΜΟΣ BOILER ΓΙΑ ΘΕΡΜΑΝΣΗ ΚΑΙ ΖΕΣΤΑΜΑ ΠΟΣΙΜΟΥ ΝΕΡΟΥ PWD 750 ιαµ. 1000/800 Υ= 1850/ Συνδυασµός θερµοσίφωνα για θέρµανση και ζέσταµα κεντρικά τρεχούµενου πόσιµου νερού, αποτελούµενος από δοχείο αδρανείας θέρµανσης 200 l και δοχείο αδρανείας ζεστού νερού 550 l και τριών εσωτερικά επικασσιτερωµένων εναλλακτών θερµότητας. Ορατή υψηλή απόδοση µέσω ενσωµατωµένων σωλήνων ανόδου θέρµανσης µε µεγάλη επίδοση στη θερµαντική λειτουργία. Επιλεκτική σύνδεση µιας επιπλέον πηγής θερµότητας (πχ ηλιακά/ στερεά καύσιµα) για υποστήριξη της θέρµανσης και ετοιµασίας ζεστού νερού. ύο µούφες 1 ½ για εµβαπτιζόµενες αντιστάσεις στο δοχείο αδρανείας θέρµανσης και ετοιµασίας ζεστού νερού. εν ενδείκνυται για θέρµανση και ψύξη. Αφαιρούµενη µόνωση από πολυουρεθάνη πάχους 120 mm. Χρώµα λευκό. 20

21 ΣΥΣΤΗΜΑ ΚΑΤΑΝΟΜΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ KPV 25 WWM 25 MMH 25 ΕΙ ΟΣ Συµπαγής κατανεµητής µε βαλβίδα υπερχείλισης. Καθαρό κύκλωµα ζεστού νερού Ανάµεικτο κύκλωµα ζεστού νερού ΣΕ KG 250*500* *420* *420* VTB 25 Κατανεµητής 500*150*140 6 EB KPV ιάταξη διεύρυνσης Κατανεµητής χωρίς διαφορές πίεσης 2 Συµπαγής κατανεµητής τοποθετούµενος στις Α /Θ, δοχεία αδρανείας και Boiler ζεστού νερού χρήσης. Για υψηλότερες πιέσεις ή σε ισχυρές διακυµάνσεις πιέσεων θα πρέπει να τοποθετηθεί η διευρυµένη οµάδα ΕΒ ΚΡV. Αποτελείται από 1 βαλβίδα υπερχείλισης, 4 σφαιρικές βάνες, κόφτρα νερού 2 ενσωµατωµένα θερµόµετρα, 1 βαλβίδα αντεπιστροφής, διάταξη αισθητήρων. ιάταξη ασφαλείας µε βαλβίδα ασφαλείας και µανόµετρο (0-4 bar). Ενσωµατωµένη σύνδεση ζεστού νερού, µονωµένα καπάκια. Κυκλοφορητής (180 mm, DN 25 δεν παραδίδεται µαζί ) πρέπει να παραγγελθεί ξεχωριστά. Για την σύνδεση ενός µη ανάµεικτου καθαρού κυκλώµατος θέρµανσης ή για την παροχή ζεστού νερού ή παροχή νερού πισίνας µε τον συµπαγή κατανεµητή KVP 25. Τοποθετείται για τη ροή θερµού νερού µέχρι 2 m 3 / ώρα. Αποτελείται από δύο σφαιρικές βάνες µε κόφτρα νερού, δύο ενσωµατωµένα θερµόµετρα, σφαιρική βάνα αντλίας, στήριγµα για τον τοίχο, µονωµένα καπάκια. Κυκλοφορητής (180 mm, DIN 25) δεν συναποστέλλεται. Για την σύνδεση ενός ανάµεικτου κυκλώµατος ζεστού νερού µε τον συµπαγή κατανεµητή. Τοποθετείται για ροή θερµού νερού µέχρι 2 m 3 / ώρα. Αποτελείται από δύο σφαιρικές βάνες µε κόφτρες νερού, δύο θερµόµετρα, τρίοδο µείξη µε ατέρµονα ρυθµιζόµενη παράκαµψη (Bypass), κινητήρα, αισθητήρα και µονωµένα καπάκια. Για ταυτόχρονη σύνδεση πολλών πλακετών του συστήµατος καιτανεµητών για το ζεστό νερό µε την Αντλία Θερµότητας µε ανά δύο συνδετικά ζεύγη 1 ½, επάνω και κάτω συνδυαζόµενα γενικώς µε τον KVP 25, MMH 25 και WWM 25 πλήρες µε κοχλιωτά και συνδετικά µέρη (µονωµένα)και µονωµένο καπάκι. Σύνδεση µε τον συµπαγή κατανεµητή KPV 25 για να µπορεί αυτός να αποσυνδεθεί από το κύκλωµα κατανάλωσης χωρίς διαφορές πίεσης. Τοποθετείται για ροή θερµού νερού, µέχρι 2 m 3 / ώρα. Κύκλωµα παραγωγής και κατανάλωσης χρειάζονται ένα ξεχωριστό κυκλοφορητή. Η διάταξη διεύρυνσης αποτελείται από ένα ανοξείδωτο σπειρωτό σωλήνα µε κοχλιωτά και συνδετικά µέρη. ΜΕΙΚΤΗΣ ΙΠΛΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΕΙ ΟΣ ΣΕ KG MMB 25 Μείκτης για διθερµική λειτουργία 180*365*150 5 ιάταξη µείκτη για σύνδεση µιας δεύτερης πηγής θερµότητας (πχ καυστήρας πετρελαίου)ή ενός συµπληρωµατικού θερµοσίφωνα. Τοποθετείται για ροή θερµού νερού µέχρι 2 m 3 / ώρα. Αποτελείται από µείκτη, σωλήνα απόστασης και κινητήρα. 21

22 ΗΛΙΑΚΟΣ ΣΤΑΘΜΟΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΕΙ ΟΣ ΣΕ KG SST 25 Ηλιακός σταθµός 350*700* Ηλιακός σταθµός για σύνδεση ηλιακών εγκαταστάσεων µέχρι 10 m 2 συλλεκτικής επιφάνειας για την παροχή ζεστού νερού. Με τον ηλιακό σταθµό µπορεί να επιτευχθεί οικονοµικά η παροχή ζεστού νερού είτε µέσω της Αντλίας Θερµότητας είτε µέσω της ηλιακής εγκατάστασης. ΚΥΚΛΟΦΟΡΗΤΕΣ ΓΙΑ ΤΟ ΚΥΚΛΩΜΑ ΖΕΣΤΟΥ ΚΑΙ ΘΕΡΜΟΥ ΝΕΡΟΥ ΥΨΟΣ ΜΕΤΑΓΩΓΗΣ ΣΕ m UP 60 5,5 4 UP 80 7,5 5 H διαστασιολόγηση της Αντλίας θα πρέπει να ορισθεί µε βάση την απώλεια της πίεσης και του όγκου της ροής όλης της εγκατάστασης. 180 mm, DN 25. Εφαρµογή για KVP 25 και WWP 25. ΗΛΕΚΤΡΟΝΙΚΟΣ ΕΓΚΕΦΑΛΟΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ WPM 2004 plus ΕΙ ΟΣ ΣΕ WPM 2006 plus Ηλεκτρονικός εγκέφαλος 370*330*90 4,1 Είτε για επίτοιχη τοποθέτηση είτε ως ενσωµατωµένος ρυθµιστής παραδίδεται πάντα µαζί µε την Αντλία Θερµότητας Ρυθµιστής για την Αντλία Θερµότητας µε φωτιζόµενη οθόνη υγρών κρυστάλλων. Σύνδεση Modem (συµπληρωµατικό εξάρτηµα ) για τηλεδιάγνωση και απεικόνιση των παραµέτρων της Α / Θ. Ρύθµιση για χρονική µείωση ή αύξηση των χαρακτηριστικών καµπυλών θέρµανσης. Χρονικές λειτουργίες για την σύµφωνα µε τις ανάγκες, προετοιµασία ζεστού νερού από την Α / Θ µε την δυνατότητα κατευθυνόµενης εκ των υστέρων θέρµανσης µε ηλεκτρική αντίσταση. Εύκολο πρόγραµµα εισαγωγής στοιχείων µε ενσωµατωµένη διάγνωση. ύο ανεξάρτητες έξοδοι του µείκτη για ρύθµιση µιας συµπληρωµατικής θερµοπαραγωγής και ενός δεύτερου κυκλώµατος θέρµανσης µε δυνατότητα επέκτασης για ψύξη. Αυτοµατοποιηµένο πρόγραµµα για κατευθυνόµενη ξηρή θέρµανση του κονιάµατος. Εξωτερικός αισθητήρας (δίκλωνος, 6 m) περιέχεται στην αποστολή. 22

23 ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΤΟΝ ΗΛΕΚΤΡΟΝΙΚΟ ΕΓΚΕΦΑΛΟ WPM 2004 plus ΕΙ ΟΣ EVL 837 1,5 m 0,5 Καλώδιο EVL ηλεκτρικής 5,0 m 1,5 σύνδεσης για EVL τον 10,0 m 3,1 EVL ηλεκτρονικό εγκέφαλο 20,0 m 5,8 EVL MWPM 300 FA 550 FG 3115 Κάρτα σύνδεσης Αισθητήρας τοίχου εξωτερικός 30,0 m 9,6 60*30*18 0,1 ιάµ. 9,7*6m 58*85*38 RBG WPM ιάταξη ρελαί 1 Καλώδιο σύνδεσης µεταξύ ηλεκτρονικού εγκεφάλου και Αντλίας Θερµότητας. Σχεδιασµένο έτοιµο για σύνδεση µε κωδικοποιηµένα άκρα (αποφυγή λάθους) για παροχέτευση σε σωλήνα ( διάµετρος 70 mm) Στοιχείο διεύρυνσης για τον WPM 2004 plus για σύνδεση µε ένα Modem Αισθητήρας µέσα σε σωλήνα για αντεπιστροφή θέρµανσης πρώτου, δευτέρου κυκλώµατος θέρµανσης ή θερµοµπόϊλερ µε 6m καλώδιο σύνδεσης. Τοποθέτηση για WPM 2004 NTC αισθητήρα πρότυπο βάσει DIN Αισθητήρας πρότυπο NTC βάσει DIN 44574, κλέµα σύνδεσης AP Για σύνδεση της θέρµανσης πισίνας και της τηλεένδειξης σε περίπτωση διακοπής (δεν είναι απαραίτητη σε εγκατάσταση θέρµανσης και ψύξης) ΤΗΛΕΧΕΙΡΙΣΜΟΣ ΓΙΑ WPM 2004 plus FWPM 470 AWPM 900 ΣΕ ΣΕ KG 170*114*43 0,4 15,0 m 1 Τηλεχειρισµός για τον ηλεκτρονικό εγκέφαλο (WPM 2004 plus/ WPM 2004 R) µε οθόνη υγρών κρυστάλλων και φωτεινό φόντο. Προειδοποιητικό ηχητικό σήµα. Το καλώδιο σύνδεσης AWPM 900 πρέπει να παραγγελθεί ξεχωριστά. Καλώδιο σύνδεσης ηλεκτρονικού εγκεφάλου και τηλεχειρισµού. Καλώδιο εξάκλωνο. ΣΥΣΤΗΜΑ ΤΗΛΕ ΙΑΓΝΩΣΗΣ FDS RDS LDS LDS USB FDS 2004 ΕΙ ΟΣ Λειτουργικό πακέτο για σύστηµα τηλεδιάγνωσης (σύνδεση ηλεκτρονικού εγκεφάλου µε Modem) Καλωδιακή σύνδεση Καλωδιακή σύνδεση µέσω διαφόρων σηµείων Λογισµικό πρόγραµµα τηλεδιάγνωσης για τον χρήστη ΣΕ KG Λειτουργικό πακέτο ( hardware ) για προσπέλαση στον ηλεκτρονικό εγκέφαλο µέσω µιάς PC Modem σύνδεσης. Το πακέτο αποτελείται από µία κάρτα σύνδεσης Modem και ένα προσχεδιασµένο Modem. Σε επικοινωνία (επαφή, σύνδεση) µε µία αναλογική τηλεφωνική σύνδεση και µε το λογισµικό τηλεδιάγνωσης είναι δυνατή µία εξωτερική προσπέλαση του ηλεκτρονικού εγκεφάλου. Λειτουργικό πακέτο (hardware) για προσπέλαση στον ηλεκτρονικό εγκέφαλο µέσω µιάς άµεσης PC σύνδεσης. Το πακέτο αποτελείται από µία κάρτα σύνδεσης µε ένα µετατροπέα. Υλοποιεί σε σύνδεση µε το λογισµικό τηλεδιάγνωσης µία εξωτερική προσπέλαση στον ηλεκτρονικό εγκέφαλο. Λογισµικό πρόγραµµα για την τηλεδιάγνωση σε Αντλίες Θερµότητας από το PC. Προϋπόθεση λειτουργίας του συστήµατος είναι το λειτουργικό πακέτο RDS ή LDS. To καταλληλότερο XP πρόγραµµα για Windows 2000 επιτρέπει την προσπέλαση στα σταθερό προγράµµατα του ηλεκτρονικού εγκεφάλου. Όλα τα παρουσιαζόµενα στοιχεία µπορούν να αλλαχθούν έφ όσον προκύπτει ανάγκη. Το λογισµικό πρόγραµµα επιτρέπει επί πλέον τη διόρθωση προς τα κάτω ή προς τα πάνω των καµπυλών θέρµανσης µέσω του τηλεχειρισµού (Ρύθµιση για κατοικίες σαββατοκύριακου). 23
