ΞΥΛΙΝΑ ΠΑΤΩΜΑΤΑ. Δρ. Μιχάλης Σκαρβέλης Αναπλ. Καθηγητής

Transcript

1 ΞΥΛΙΝΑ ΠΑΤΩΜΑΤΑ Δρ. Μιχάλης Σκαρβέλης Αναπλ. Καθηγητής

2 Tο ξύλινο δάπεδο ήταν και παραμένει μια καλή επιλογή για χώρους κατοικιών και κτιρίων Στην Ευρώπη η ετήσια κατανάλωση το 2007 ήταν πολύ πάνω από 100 εκατομμύρια m2, ενώ τα τελευταία χρόνια έχει πέσει αρκετά. Το ξύλινο δάπεδο κατέχει το 6% της αγοράς των δαπέδων στην Ευρώπη

3 Προτιμώμενα είδη ξύλου στην Ευρωπαϊκή αγορά: Η δρυς έχει το μεγαλύτερο μερίδιο (περίπου 60%, με στοιχεία του 2009) Τα τροπικά είδη ξύλου συνολικά καταλαμβάνουν το 10% περίπου των προτιμήσεων Φράξος περ. 6,5 % Οξιά περ. 6%

4 Διαχρονική εξέλιξη παραγωγής και κατανάλωσης ξύλινου δαπέδου στην Ευρώπη την τελευταία 20ετία

5 Τύποι πατωμάτων Καρφωτά Κολλητά Πολύστρωμα (Laminate)

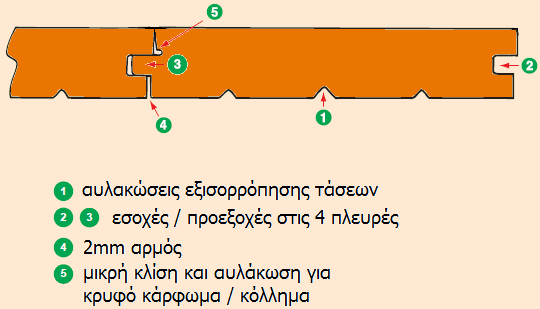

6 Καρφωτά πατώματα Πρόκειται για πατώματα συμπαγούς ξυλείας Πάχη: mm Πλευρική σύνδεση με τόρμο εντορμία Μπρος πίσω σύνδεση με απλή επαφή ή (επίσης) τόρμο εντορμία (αρσενικό θηλυκό)

7 Πάχος Πλάτος Μήκος 16-22mm 60mm 140mm 30cm- 120cm

8

9 Προγυαλισμένο μασίφ παρκέτο

10 Γραμμή βαφής προγυαλισμένων πατωμάτων

11 Κολλητά παρκέτα Πάχος Πλάτος Μήκος 10-14mm 40mm- 90mm 30cm 90cm

12 Κολλητά παρκέτα Αποτελούν εξέλιξη των καρφωτών Τοποθετούνται με κόλλα στο δάπεδο Προσφέρονται πολύ για ανακαινίσεις αλλά τοποθετούνται και σε νέες οικοδομές Όλο το πάχος τους είναι ωφέλιμο για διαδοχικά τριψίματα Απαιτούν τέλεια οριζοντιωμένο δάπεδο

13 Παρκέτα μοζαΐκ (mosaique)

14 Παρκέτα μοζαΐκ (mosaique) Προσυναρμολογούνται σε διάφορες διατάξεις στο εργοστάσιο παραγωγής, σε επίπεδη επιφάνεια διαστάσεων συνήθως 480x480 mm. Η συναρμολόγηση γίνεται με πλέγμα (δίχτυ) πλαστικής κλωστής ή φύλλο χαρτιού κολλημένου στο πίσω μέρος και προορίζεται για κολλητή τοποθέτηση. Το πάχος τους γενικά, είναι 8 mm.

15 Παρκέτα μοζαΐκ (mosaique)

16 Ξύλινα προκατασκευασμένα πλαίσια για δάπεδα

17 Ξύλινα προκατασκευασμένα πλαίσια για δάπεδα Kατασκευάζονται από συμπαγή τεμάχια ξύλου στερεωμένα με συγκόλληση σε πλάκα από ινοσανίδα ή μοριοσανίδα. Το τετράγωνο σχήμα τους έχει μήκος πλευράς 1 m ή λιγότερο Πλευρικά, μπορεί να έχουν κατάλληλη διαμόρφωση εσοχήςπροεξοχής και η τοποθέτηση τους γίνεται με κάρφωμα ή με συγκόλληση σε ψευδοπάτωμα. Εντυπωσιακό αισθητικό αποτέλεσμα Xρησιμοποιούνται κυρίως σε ανακαινίσεις, σε αποκαταστάσεις και αναστηλώσεις ιστορικών κτιρίων.

18 Ξύλινα προκατασκευασμένα πλαίσια για δάπεδα

19 Γραμμή παραγωγής ξύλινου δαπέδου (Ελλάδα) Πρίση (φρίζα 25mm πάχος) Ξήρανση (φυσική τεχνητή) ΠΕ διαμόρφωση μήκους Διαμόρφωση σε ραμποτέζα (παρκετέζα) Διαμόρφωση στα σόκορα σε διπλή τετραγωνιστική μορφής ΠΕ Συσκευασία - σήμανση

20

21 «Παρκετέζα»

22 Διαμόρφωση στα σόκορα

23 Διαλογή (ΠΕ)

24

25 Ξύλινα προκατασκευασμένα πλαίσια για δάπεδα και τοποθέτηση μπορντούρας περιμετρικά

26 Ξύλινα δάπεδα από εγκάρσιες επιφάνειες (σόκορο) Κατασκευάζονται από ξύλινους τάκους 7x7mm, 9x9 mm με εμφανή την εγκάρσια τομή Κολλητή τοποθέτηση Συνιστάται σε χώρους βαριάς κυκλοφορίας

27 Παρκέτα εξωτερικού χώρου (deck): Πάχος Πλάτος Μήκος 22mm 25mm >9cm >1m Κατασκευάζονται από ανθεκτική τροπική ξυλεία Αντιολισθητικές ραβδώσεις Προσφέρονται και σε μορφή πλακών Νέας τεχνολογίας συνθετικό παρκέτο (W.P.C.), 70% από ίνες ξύλου - 30% πλαστικό

28 Χρησιμοποιούμενα είδη ξύλου: Κωνοφόρα (σπάνια): Πεύκο, ψευδοτσούγκα, λάρικα Από κωνοφόρα (συνήθως ελάτη 5x5 cm) προέρχεται η ξυλεία της υποδομής

29 Χρησιμοποιούμενα είδη ξύλου: Πλατύφυλλα: Δρυς, καστανιά, φράξος, σφενδάμι, ψευδακακία, κ.α.

30 Χρησιμοποιούμενα είδη ξύλου: Τροπικά είδη: Ιρόκο, Ντουσσιέ, Νιανγκόν, Μερμπάου, Κέμπας, Μπετέ, κ.ά.

31 Δυνατότητες εξαιρετικών συνθέσεων:

32 Παλαιό αρχοντικό στην Πάτρα

33

34

35

36 «Εγχρωμη» ξύλινη μπορντούρα περιμετρικά του δωματίου

37 Πολυστρωματικά δάπεδα από συμπαγές ξύλο (engineered flooring): Αποτελούνται συνήθως από τρεις στρώσεις Η ανώτατη στρώση χαρακτηρίζει το προϊόν H μεσαία και η κατώτερη στρώση μπορεί να αποτελούνται από «φθηνό» κωνοφόρο είδος, λεπτό κόντρα πλακέ ή λεπτή πηχοσανίδα, ΜDF Η διάταξη των στρώσεων είναι σταυροειδής

38 Πολυστρωματικά δάπεδα από συμπαγές ξύλο (engineered flooring): Πλωτή ή καρφωτή τοποθέτηση Προσφέρονται συνήθως προγυαλισμένα και επιδέχονται 2 3 λειάνσεις

39 Πολυστρωματικά δάπεδα από συμπαγές ξύλο (engineered flooring): Παράδειγμα πλωτής (κολλητής) τοποθέτησης, με παράλληλη χρήση ηχομονωτικού φύλλου

40 Πολυστρωματικά δάπεδα από σύνθετα προϊόντα ξύλου (laminate): Μιμούνται τα ξύλινα δάπεδα Δεν επιδέχονται λείανση Πλωτή τοποθέτηση με χρήση υποστρώματος Απαίτηση η αναγραφή κλάσης χαμηλής έκλυσης φορμαλδεΰδης (Ε1) Απευθείας συμπίεσης Υψηλής Συμπίεσης

41 Δάπεδα Φελλού Φελλός είναι ο εξωτερικός φλοιός της φελλοδρυός Απλή τεχνολογία παραγωγής Παράγονται σε συμπαγείς και σε σύνθετες πλάκες (5 στρώσεις) Εξαιρετικές ηχομονωτικές ιδιότητες Μεγάλη ποικιλία σχεδίων και χρωματισμών

42 Αθλητικά ξύλινα δάπεδα Δάπεδο γενικών αθλητικών δραστηριοτήτων

43 Αθλητικά ξύλινα δάπεδα Δάπεδο μπάσκετ

44 Αθλητικά ξύλινα δάπεδα Δάπεδο μπάσκετ (β τύπος)

45 Αθλητικά ξύλινα δάπεδα Φορητό δάπεδο μπάσκετ (α τύπος)

46 Αθλητικά ξύλινα δάπεδα Φορητό δάπεδο μπάσκετ (β τύπος)

47 Αθλητικά ξύλινα δάπεδα Φορητό δάπεδο μπάσκετ

48 Ποιοτική ταξινόμηση ξύλινων δαπέδων: Συνήθως πραγματοποιείται σε ποιοτικές κλάσεις βάση οπτικών χαρακτηριστικών, όπως: Σχεδίαση (ύπαρξη χρυσαλίδας, ακτινική ή εφαπτομενική επιφάνεια κλπ.) Ρόζοι Ομοιομορφία χρώματος, ύπαρξη οσμφού κ.ά.

49 Ποιοτική ταξινόμηση ξύλινων δαπέδων: Στην Ελλάδα συναντάμε διάφορα συστήματα ταξινόμησης (ανάλογα με τον παραγωγό) Παρατηρούνται από 3-9 (!) ποιοτικές κατηγορίες

50 Ποιοτική ταξινόμηση ξύλινων δαπέδων: Από υποχρεωτική η σήμανση CE (Πρότυπο EN 14342). Παροχή πληροφοριών για τα χαρακτηριστικά του προϊόντος που αφορούν την υγεία και την ασφάλεια του χρήστη (αντοχή σε φωτιά, ολισθηρότητα, εκμομπή φορμαλδεΰδης, βιολογική αντοχή κλπ.)

51 Τοποθέτηση

52 Τοποθέτηση δαπέδου Κατασκευή υποβάθρου Καρφωτό πάτωμα: Υποδομή από καδρόνια Οριζοντίωση και ανύψωση υποβάθρου Προαιρετική μεσολαβούσα στρώση

53 Τοποθέτηση δαπέδου σε υπάρχον υπόβαθρο Κολλητή τοποθέτηση: Μελέτη της περιεχόμενης υγρασίας του υποβάθρου και της ποιότητάς του Επιλογή κατάλληλης συγκολλητικής ουσίας «Πλωτή» τοποθέτηση με χρήση υποστρώματος

54 Επεξεργασία τελικής επιφάνειας Λείανση Στοκάρισμα Χρωματισμός (δυνητικά) Στίλβωση (βερνίκι κερί λάδι)

55 Λειαντικές μηχανές

56 Ηχομονωτικά υλικά Υποστρώματα Κόλλες και σφαγιστικά ήχου Υλικά γεμίσματος κενού Άλλα ηχομονωτικά προϊόντα

57 Η υγρασία του ξύλου και του χώρου: Ο χώρος τοποθέτησης πρέπει να είναι στεγνός (υγρασία τοίχων και μπετόν <3%) Η τοποθέτηση γίνεται τελευταία σε σειρά εργασιών (στις νέες οικοδομές), πριν το τελευταίο χέρι βάψιμο Το ξύλο πρέπει να έχει υγρασία 7-11% κατά την αποστολή του από τη μονάδα παραγωγής (ΕΝ 14342) Στην Ελλάδα, υγρασία 7-9% κατά την τοποθέτηση σε εσωτερικούς χώρους

58 Η σημασία της περιεχόμενης υγρασίας του δαπέδου: Η συμπεριφορά του δαπέδου θα καθοριστεί από την περιεχόμενη υγρασία του, σε σχέση με την σχετική υγρασία και τη θερμοκρασία του χώρου

59 Από υψηλή αρχική υγρασία των ξύλων, το πάτωμα «ανοίγει» μετά από κάποιο διάστημα!

60 Η μετάδοση του ήχου: Το ξύλο δεν έχει μεγάλο συντελεστή απορρόφησης του ήχου, αν και συμπεριφέρεται καλύτερα από το τούβλο, το μάρμαρο και τα κεραμικά πλακάκια. Ο τρόπος τοποθέτησης του πατώματος επηρεάζει την μετάδοση του ήχου
