1 DOORADO - Προϊόντα ασφαλείας για το σπίτι, το κατάστηµα και το πάρκινγκ Τηλ: Φαξ: ιεύθ: Παπαθανασίου 5, Μάνδρα Αττικής Internet link: doorado@gmail.com GD1 GD5 - GD10 - ΜΗΧΑΝΙΣΜΟΙ ΓΙΑ ΠΟΡΤΕΣ ΟΡΟΦΗΣ ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ 1. Προκαταρτικοί έλεγχοι Όρια λειτουργίας Εργαλεία και Υλικά Προετοιµασία ηλεκτρικού συστήµατος Σύνδεση µε το ηλεκτρικό δίκτυο Καλωδιώσεις Κατάλογος καλωδίων Μοτέρ GD1K GD5K - GD10K Γενική Περιγραφή Μοτέρ GD1K, GD5K και GD10K - Συσκευασία Μοτέρ GD1K, GD5K και GD10K Τεχνικά χαρακτηριστικά Τηλεχειριστήριο ΤΧ4 - Γενική περιγραφή Τηλεχειριστήριο ΤΧ4 Τεχνικά χαρακτηριστικά Επιτοίχια Φωτοκύτταρα ΡΗ1 Γενική περιγραφή Επιτοίχια Φωτοκύτταρα ΡΗ1 Συσκευασία Επιδαπέδια Φωτοκύτταρα PT 50 και PT Φωτοκύτταρα ΡΗ1 Τεχνικά Χαρακτηριστικά Μπουτόν-κλειδί KS1 Γενική Περιγραφή Μπουτόν-κλειδί KS1 Συσκευασία Μπουτόν-κλειδί KS1 Τεχνικά Χαρακτηριστικά Φανός FL1 Γενική περιγραφή Φανός FL1 - Συσκευασία Φανός FL1 Τεχνικά Χαρακτηριστικά...12

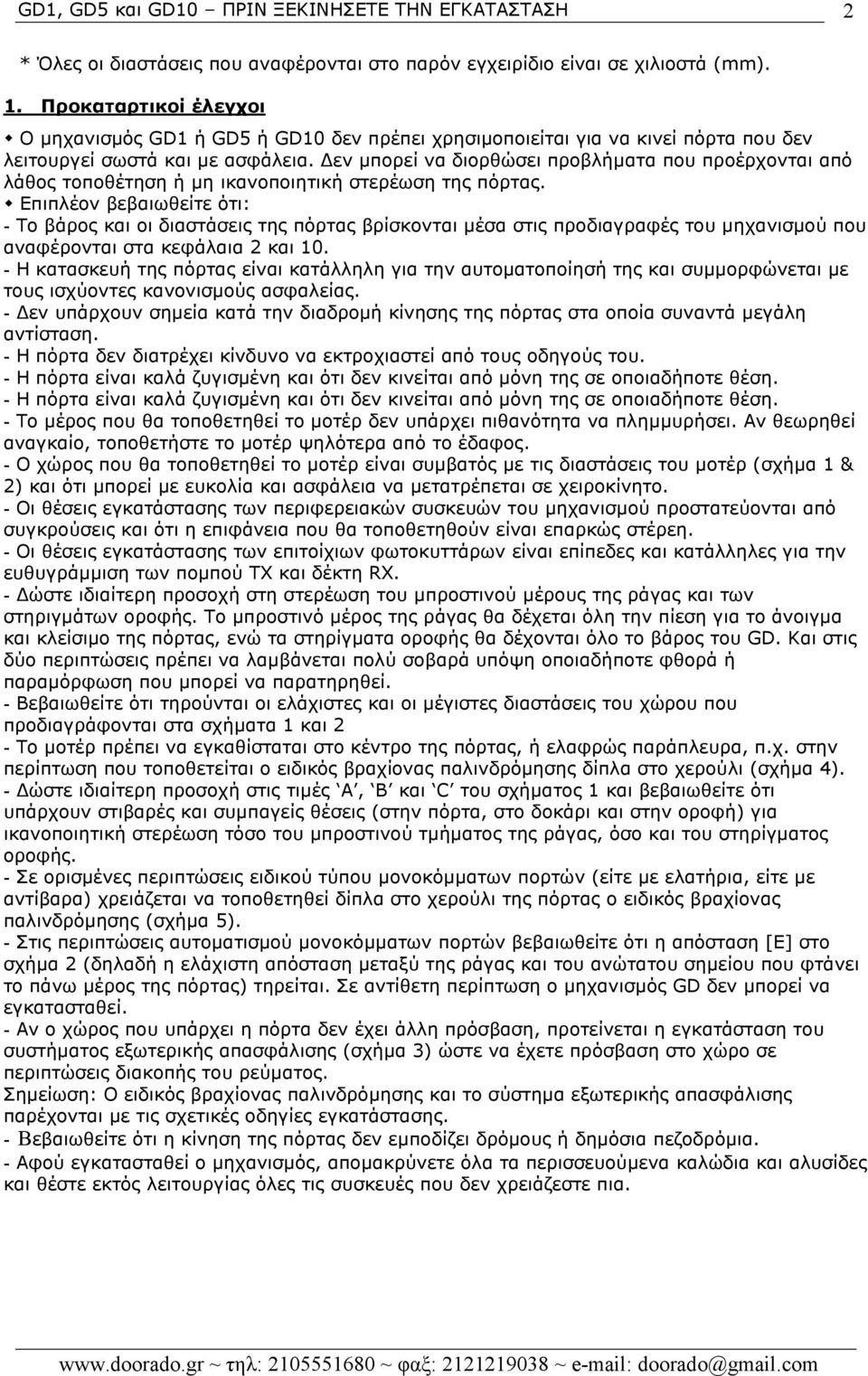

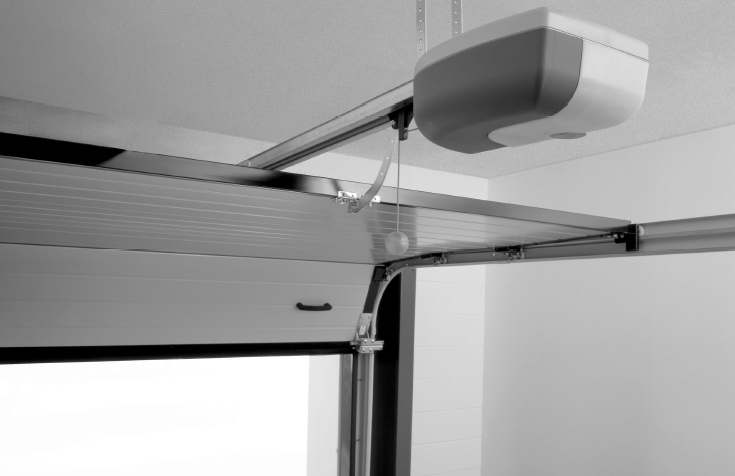

2 2 * Όλες οι διαστάσεις που αναφέρονται στο παρόν εγχειρίδιο είναι σε χιλιοστά (mm). 1. Προκαταρτικοί έλεγχοι Ο µηχανισµός GD1 ή GD5 ή GD10 δεν πρέπει χρησιµοποιείται για να κινεί πόρτα που δεν λειτουργεί σωστά και µε ασφάλεια. εν µπορεί να διορθώσει προβλήµατα που προέρχονται από λάθος τοποθέτηση ή µη ικανοποιητική στερέωση της πόρτας. Επιπλέον βεβαιωθείτε ότι: - Το βάρος και οι διαστάσεις της πόρτας βρίσκονται µέσα στις προδιαγραφές του µηχανισµού που αναφέρονται στα κεφάλαια 2 και Η κατασκευή της πόρτας είναι κατάλληλη για την αυτοµατοποίησή της και συµµορφώνεται µε τους ισχύοντες κανονισµούς ασφαλείας. - εν υπάρχουν σηµεία κατά την διαδροµή κίνησης της πόρτας στα οποία συναντά µεγάλη αντίσταση. - Η πόρτα δεν διατρέχει κίνδυνο να εκτροχιαστεί από τους οδηγούς του. - Η πόρτα είναι καλά ζυγισµένη και ότι δεν κινείται από µόνη της σε οποιαδήποτε θέση. - Η πόρτα είναι καλά ζυγισµένη και ότι δεν κινείται από µόνη της σε οποιαδήποτε θέση. - Το µέρος που θα τοποθετηθεί το µοτέρ δεν υπάρχει πιθανότητα να πληµµυρήσει. Αν θεωρηθεί αναγκαίο, τοποθετήστε το µοτέρ ψηλότερα από το έδαφος. - Ο χώρος που θα τοποθετηθεί το µοτέρ είναι συµβατός µε τις διαστάσεις του µοτέρ (σχήµα 1 & 2) και ότι µπορεί µε ευκολία και ασφάλεια να µετατρέπεται σε χειροκίνητο. - Οι θέσεις εγκατάστασης των περιφερειακών συσκευών του µηχανισµού προστατεύονται από συγκρούσεις και ότι η επιφάνεια που θα τοποθετηθούν είναι επαρκώς στέρεη. - Οι θέσεις εγκατάστασης των επιτοίχιων φωτοκυττάρων είναι επίπεδες και κατάλληλες για την ευθυγράµµιση των ποµπού ΤΧ και δέκτη RX. - ώστε ιδιαίτερη προσοχή στη στερέωση του µπροστινού µέρους της ράγας και των στηριγµάτων οροφής. Το µπροστινό µέρος της ράγας θα δέχεται όλη την πίεση για το άνοιγµα και κλείσιµο της πόρτας, ενώ τα στηρίγµατα οροφής θα δέχονται όλο το βάρος του GD. Και στις δύο περιπτώσεις πρέπει να λαµβάνεται πολύ σοβαρά υπόψη οποιαδήποτε φθορά ή παραµόρφωση που µπορεί να παρατηρηθεί. - Βεβαιωθείτε ότι τηρούνται οι ελάχιστες και οι µέγιστες διαστάσεις του χώρου που προδιαγράφονται στα σχήµατα 1 και 2 - Το µοτέρ πρέπει να εγκαθίσταται στο κέντρο της πόρτας, ή ελαφρώς παράπλευρα, π.χ. στην περίπτωση που τοποθετείται ο ειδικός βραχίονας παλινδρόµησης δίπλα στο χερούλι (σχήµα 4). - ώστε ιδιαίτερη προσοχή στις τιµές Α, Β και C του σχήµατος 1 και βεβαιωθείτε ότι υπάρχουν στιβαρές και συµπαγείς θέσεις (στην πόρτα, στο δοκάρι και στην οροφή) για ικανοποιητική στερέωση τόσο του µπροστινού τµήµατος της ράγας, όσο και του στηρίγµατος οροφής. - Σε ορισµένες περιπτώσεις ειδικού τύπου µονοκόµµατων πορτών (είτε µε ελατήρια, είτε µε αντίβαρα) χρειάζεται να τοποθετηθεί δίπλα στο χερούλι της πόρτας ο ειδικός βραχίονας παλινδρόµησης (σχήµα 5). - Στις περιπτώσεις αυτοµατισµού µονοκόµµατων πορτών βεβαιωθείτε ότι η απόσταση [Ε] στο σχήµα 2 (δηλαδή η ελάχιστη απόσταση µεταξύ της ράγας και του ανώτατου σηµείου που φτάνει το πάνω µέρος της πόρτας) τηρείται. Σε αντίθετη περίπτωση ο µηχανισµός GD δεν µπορεί να εγκατασταθεί. - Αν ο χώρος που υπάρχει η πόρτα δεν έχει άλλη πρόσβαση, προτείνεται η εγκατάσταση του συστήµατος εξωτερικής απασφάλισης (σχήµα 3) ώστε να έχετε πρόσβαση στο χώρο σε περιπτώσεις διακοπής του ρεύµατος. Σηµείωση: Ο ειδικός βραχίονας παλινδρόµησης και το σύστηµα εξωτερικής απασφάλισης παρέχονται µε τις σχετικές οδηγίες εγκατάστασης. - Βεβαιωθείτε ότι η κίνηση της πόρτας δεν εµποδίζει δρόµους ή δηµόσια πεζοδρόµια. - Αφού εγκατασταθεί ο µηχανισµός, αποµακρύνετε όλα τα περισσευούµενα καλώδια και αλυσίδες και θέστε εκτός λειτουργίας όλες τις συσκευές που δεν χρειάζεστε πια.

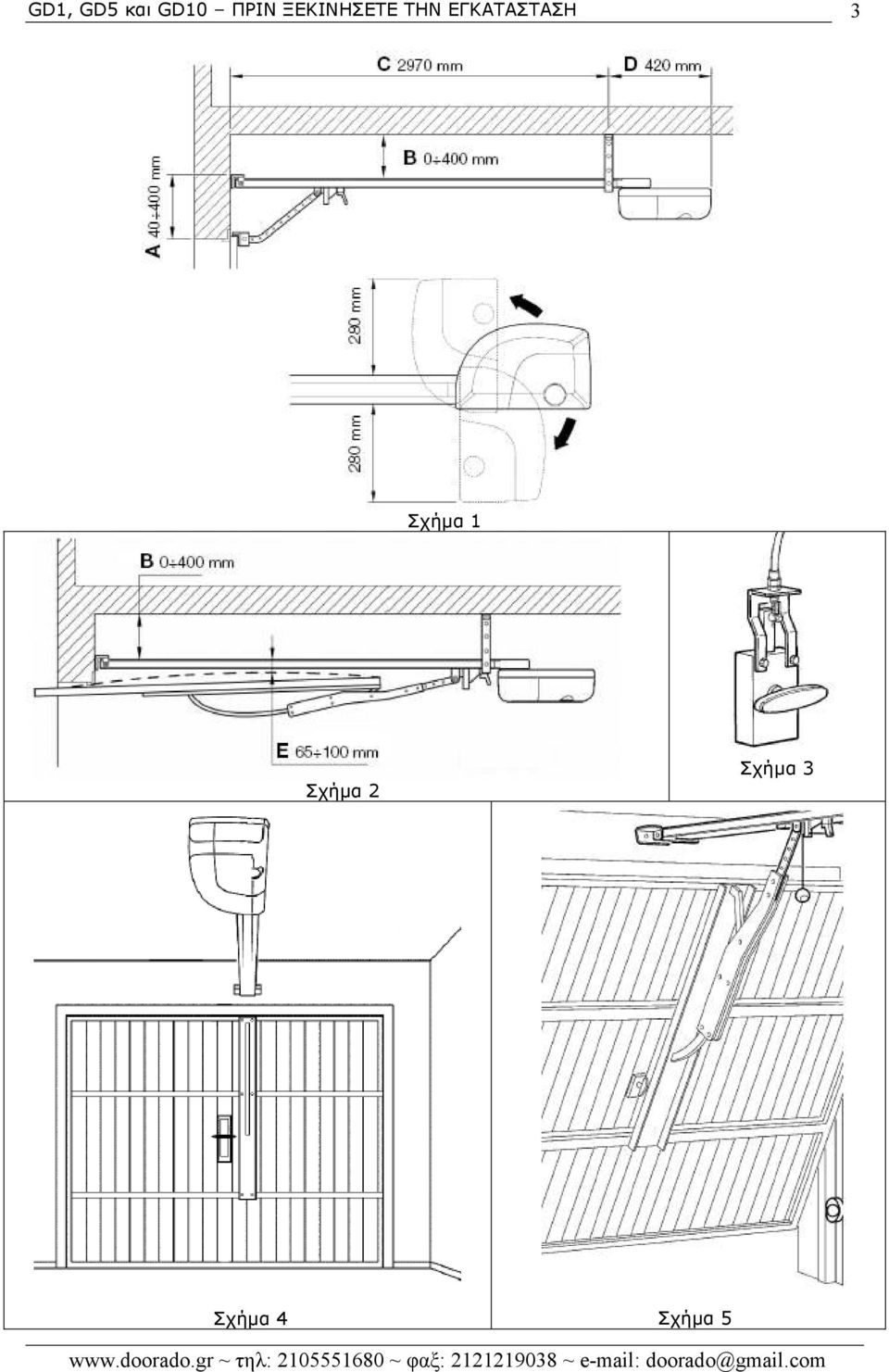

3 3 Σχήµα 1 Σχήµα 2 Σχήµα 3 Σχήµα 4 Σχήµα 5

4 4 2. Όρια λειτουργίας Ανατρέξτε στα τεχνικά χαρακτηριστικά του µηχανισµού (είναι αναλυτικά στο κεφάλαιο 10 που ακολουθεί) όπου υπάρχουν τα απαραίτητα δεδοµένα για να προσδιορίσετε αν το GD1 ή το GD5 ή το GD10 είναι κατάλληλο για την εφαρµογή για την οποία το προορίζετε. Γενικά, ο κάθε µηχανισµός GD είναι κατάλληλος για αυτοµατισµό σπαστών και µονοκόµµατων οικιακών πορτών οροφής µε τις ακόλουθες µέγιστες διαστάσεις: Μοντέλο Max ύναµη Σπαστή πόρτα οροφής Μονοκόµµατη πόρτα οροφής Ύψος Πλάτος Ύψος Πλάτος GD1 600N 2.4 m 3.5 m 2.2 m 3.5 m GD5 800N 2.4 m 5.0 m 2.2 m 5.0 m GD N 3.5 m 5.0 m 3.2 m 5.0 m Το σχήµα της πόρτας και οι κλιµατολογικές συνθήκες (π.χ ένταση ανέµου) µπορεί να µεταβάλουν τα όρια χρήσης του µηχανισµού. Σ αυτή την περίπτωση είναι αναγκαίο να µετρηθεί η δύναµη που χρειάζεται να κινηθεί η πόρτα κάτω από τις πιο αντίξοες συνθήκες, και να συγκριθεί µε τα τεχνικά χαρακτηριστικά του µοτέρ. 3. Εργαλεία και Υλικά Βεβαιωθείτε ότι έχετε τα εργαλεία και τα υλικά που χρειάζονται για να εγκαταστήσετε το σύστηµα (βλ. σχήµα 6).Βεβαιωθείτε ότι αυτά είναι σε καλή κατάσταση και συντηρηµένα σύµφωνα µε τα ισχύοντα πρότυπα ασφαλείας Σχήµα 6 4. Προετοιµασία ηλεκτρικού συστήµατος Με εξαίρεση την γραµµή τροφοδοσίας, οι υπόλοιπες γραµµές είναι χαµηλής τάσης (περ. 24V). H καλωδίωση µπορεί να γίνει και από προσωπικό που δεν είναι εξειδικευµένο, αρκεί να τηρηθούν οι οδηγίες και προφυλάξεις του παρόντος εγχειριδίου µε προσοχή. Μετά την επιλογή των θέσεων των διαφόρων περιφερειακών συσκευών (µπορείτε να χρησιµοποιήσετε σαν οδηγό το σχήµα 7), µπορείτε να προετοιµάσετε τους σωλήνες προφύλαξης των καλωδίων που θα συνδέσουν τις διάφορες συσκευές µε το πίνακα ελέγχου. Οι σωλήνες προφύλαξης καλωδίων χρησιµοποιούνται για να προστατεύουν τα καλώδια από απροσδόκητες φθορές που µπορεί να προκληθούν, για παράδειγµα από τη διέλευση οχηµάτων. Τοποθετήστε τις συσκευές ελέγχου κοντά στην πόρτα, αλλά µακριά από κινούµενα µέρη 5. Σύνδεση µε το ηλεκτρικό δίκτυο Πρέπει να υπάρχει εγκαταστηµένη κατάλληλη πρίζα σούκο 16A στην οποία µπορεί να συνδεθεί το φις του µηχανισµού.

5 5 Εναλλακτικά η σύνδεση µπορεί να γίνει απευθείας µε το ηλεκτρικό δίκτυο. Σε αυτή την περίπτωση η σύνδεση αυτή πρέπει να γίνει από ειδικευµένους επαγγελµατίες ηλεκτρολόγους. Η γραµµή ηλεκτρικής παροχής πρέπει να είναι προστατευµένη από βραχυκυκλώµατα και διαρροές (να είναι γειωµένη). Πρέπει να είναι εύκολη η αποσύνδεση της ηλεκτρικής παροχής κατά την διάρκεια της εγκατάστασης ή συντήρησης του µηχανισµού GD (το φις που υπάρχει είναι κατάλληλο για αυτήν την ενέργεια). 6. Καλωδιώσεις Τα καλώδια που απαιτούνται για την εγκατάσταση του µηχανισµού GD ποικίλουν ανάλογα µε τον τύπο και την ποσότητα των περιφερειακών συσκευών που χρησιµοποιούνται. Το επόµενο σχήµα δείχνει τι καλώδια χρειάζονται για µια τυπική εγκατάσταση. Τα καλώδια δεν περιλαµβάνονται στις συσκευασίες των GD. Σχήµα 7 7. Κατάλογος καλωδίων Σύνδεση [A] Καλώδιο µπουτόν κλειδιού (σύνδεση στη κλέµα STOP ) [B] Καλώδιο µπουτόν κλειδιού (σύνδεση στη κλέµα OPEN ) [C] Καλώδιο φωτοκυττάρων (σύνδεση στη κλέµα ECSBus ) [D] Καλώδιο φανού (σύνδεση στη κλέµα FLASH ) [E] Καλώδιο κεραίας (σύνδεση στη κλέµα της κεραίας) Παροχή ρεύµατος (σύνδεση µε ηλεκτρικό δίκτυο) Τύπος καλωδίου Μέγιστο επιτρεπόµενο µήκος Καλώδιο 2Χ0.5mm 2 20m (σηµ. 2) Καλώδιο 2Χ0.5mm 2 20m (σηµ. 2) Καλώδιο 2Χ0.5mm 2 20m (σηµ. 2) Καλώδιο 2Χ0.5mm 2 Τύπος θωρακισµένου καλωδίου RG58 20m 20m (συνιστάται µικρότερη από 5m) Καλώδιο 3Χ1.5mm 2 30m (σηµ. 1) ΕΠΙΣΗΜΑΝΣΗ: Τα καλώδια που χρησιµοποιούνται πρέπει να είναι τα κατάλληλα. Π.χ. ο τύπος H03VV-F συνιστάται για εσωτερική εγκατάσταση, ενώ ο τύπος H07RN-F συνιστάται για εξωτερική εγκατάσταση.

6 6 Σηµ. 1: Ο µηχανισµός περιλαµβάνει καλώδιο παροχής ρεύµατος µε εγκατεστηµένο φις, οπότε αν είναι ήδη εγκατεστηµένη µία πρίζα (σούκο 16Α) σε κοντινή θέση, δεν απαιτούνται επιπλέον καλώδια. Σε κάθε περίπτωση πρέπει να ληφθεί υπόψη ότι ο µηχανισµός πρέπει οπωσδήποτε να γειωθεί και ότι για καλώδιο παροχής πάνω από 30m πρέπει να χρησιµοποιείται µεγαλύτερος τύπος καλωδίου, π.χ. 3Χ2.5mm 2. Σηµ. 2: Για τα καλώδια του µπουτόν-κλειδιού και των φωτοκυττάρων (που συνδέονται στις υποδοχές ECSBus, ΟΡΕΝ και SΤΟΡ ), µπορούν να χρησιµοποιηθούν και συνδυασµοί καλωδίων ανάλογα µε την περίσταση. π.χ το µπουτόν-κλειδί 2θέσεων µπορεί να συνδεθεί µε ένα καλώδιο 4Χ0.5mm 2 αντί για δυο καλώδια 2Χ0.5mm 2 8. Μοτέρ GD1K GD5K - GD10K Γενική Περιγραφή Ο κάθε µηχανισµός GD είναι ένας ηλεκτροµηχανικός κινητήρας που αποτελείται από ένα µοτέρ 24Vdc. Περιλαµβάνει και σύστηµα απασφάλισης µε κορδόνι, που επιτρέπει να κινούµε την πόρτα χειροκίνητα σε περίπτωση διακοπής ρεύµατος. Ο κινητήρας στηρίζεται στην οροφή µε τη βοήθεια των ειδικών στηριγµάτων που παρέχονται. Ο πίνακας ελέγχου ενεργοποιεί τον κινητήρα και τροφοδοτεί τις περιφερειακές συσκευές. Περιλαµβάνει ηλεκτρονικό πίνακα µε ενσωµατωµένο δέκτη τηλεχειρισµού. Ο πίνακας ελέγχου µπορεί να κινεί το µοτέρ µε δυο ταχύτητες: αργή και γρήγορη. Τα τρία κουµπιά P1, P2 και P3 [Β] και τα αντίστοιχα λαµπάκια χρησιµοποιούνται για τον προγραµµατισµό του πίνακα έλεγχου. Το κίτρινο κουµπί [C] επιτρέπει τον έλεγχο της πόρτας κατά τη διάρκεια των δοκιµών. Το ίδιο κουµπί µπορεί επίσης να χρησιµοποιηθεί και για καθηµερινή Σχήµα 8 χρήση, µέσω του πορτοκαλί πλαστικού κουµπιού [D]. Για τη διευκόλυνση των ηλεκτρικών συνδέσεων υπάρχουν ξεχωριστές κλέµες [A] για κάθε περιφερειακή συσκευή, οι οποίες είναι αποσπώµενες και διαφορετικού χρώµατος. ίπλα από κάθε κλέµα βρίσκεται ένα λαµπάκι, το οποίο δείχνει την κατάσταση κάθε περιφερειακής συσκευής. 9. Μοτέρ GD1K, GD5K και GD10K - Συσκευασία Η κάθε συσκευασία του µοτέρ GD1K ή του GD1K ή του GD10K περιλαµβάνει*: Είδος Ποσότητα GD1 GD5 GD10 Μοτέρ GD1K-GD10K-GD10K µε ενσωµατωµένο πίνακα ελέγχου και δέκτη τηλεχειρισµού 1 τεµάχιο 1 τεµάχιο 1 τεµάχιο Κλειδιά απασφάλισης 3 τεµάχια 3 τεµάχια 3 τεµάχια Ράγα µε ιµάντα κίνησης 3m 3m 4m Λάµες σύνδεσης 4 τεµ 4 τεµ 6 τεµ Στηρίγµατα οροφής 2 τεµάχια 2 τεµάχια 2 τεµάχια Παξιµάδια ασφαλείας Μ6 18 τεµ 18 τεµ 26 τεµ Βίδες Μ6Χ15 18 τεµ 18 τεµ 26 τεµ Βίδες Μ6.3Χ45 * Τα παραπάνω υλικά περιλαµβάνονται και σε κάθε kit που περιέχει µοτέρ GD1K ή GD5K ή GD10K

7 7 10. Μοτέρ GD1K, GD5K και GD10K Τεχνικά χαρακτηριστικά Σηµ: Όλα τα τεχνικά χαρακτηριστικά αναφέρονται σε θερµοκρασία 20 ο C. Μοντέλο GD1K GD5K GD10K Τύπος Εφαρµοζόµενη τεχνολογία Ηλεκτροµηχανικό µοτέρ για αυτοµατισµό σπαστών και µονοκόµµατων πορτών οροφής. Περιέχει ενσωµατωµένο πίνακα ελέγχου και δέκτη τηλεχειρισµού για τα τηλεχειριστήρια ΤΧ4.. Μοτέρ 24Vdc (µε µειωτήρα ελικοειδούς γραναζιού), ράγα µε οδοντωτό ιµάντα και µηχανικό σύστηµα απασφάλισης. Το µοτέρ περιέχει έναν αποσπώµενο µετασχηµατιστή ο οποίος µετασχηµατίζει την τάση του δικτύου σε 24Vdc που χρησιµοποιεί το σύστηµα αυτοµατισµού. Μέγιστη στιγµιαία ροπή 10.8Νm [600N] 10.4Νm [800N] 18Νm [1000N] Ονοµαστική ροπή στρέψης 5.4Νm [300N] 5.2Νm [400N] 9Νm [500N] Ταχύτητα χωρίς φορτίο Ονοµαστική ταχύτητα µε φορτίο Μέγιστος αριθµός κύκλων λειτουργίας Μέγιστος χρόνος συνεχόµενων κύκλων Όρια λειτουργίας Παροχή ρεύµατος 0.10m/s στην αργή ταχύτητα και 0.18m/s στην γρήγορη ταχύτητα 0.05m/s στην αργή ταχύτητα και 0.09m/s 0.07m/s στην αργή ταχύτητα και 0.11m/s στην γρήγορη ταχύτητα 0.05m/s στην αργή ταχύτητα και 0.09m/s 0.10m/s στην αργή ταχύτητα και 0.15m/s στην γρήγορη ταχύτητα 0.05m/s στην αργή ταχύτητα και 0.08m/s στην γρήγορη ταχύτητα στην γρήγορη ταχύτητα στην γρήγορη ταχύτητα 50 πλήρεις κύκλοι την ηµέρα (ο πίνακας ελέγχου επιτρέπει το πολύ 10 κύκλους την ώρα στους 50 ο C επιτρέπονται το πολύ 5 κύκλοι την ώρα) 4 λεπτά περίπου (ο πίνακας ελέγχου περιορίζει την ανεξέλεγκτα συχνή χρήση) Βάσει των κατασκευαστικών χαρακτηριστικών, το µοτέρ είναι κατάλληλο για χρήση σε σπαστές και µονοκόµµατες πόρτες οροφής (µε ελατήρια ή αντίβαρα) που έχουν τα χαρακτηριστικά που αναγράφονται στο κεφάλαιο 2 230Vac (+10% -15%) 50/60 Hz Μέγιστη ισχύς 250W 370W Παροχή ρεύµατος σε περίπτωση διακοπής Έξοδος Φανού Έξοδος ECSBus Υποδοχή OPEN Υποδοχή STOP Υποδοχή κεραίας Μέγιστο µήκος καλωδίων Θερµοκρασία λειτουργίας Καταλληλότητα για χρήση σε όξινο, µε αυξηµένη αλατότητα και εν δυνάµει εκρηκτικό περιβάλλον Τοποθέτηση - Είναι σχεδιασµένος να δέχεται µπαταρίες ανάγκης PR1 Για φανούς προειδοποίησης µε λάµπα 12V, µέγιστης ισχύος 21W Έξοδος που µπορεί να δεχτεί µέχρι 1 ECBSus συσκευή. Έξοδος που µπορεί να δεχτεί µέχρι 6 ECBSus συσκευές. Υποδοχή για κανονικά ανοικτές επαφές NO (το κλείσιµο της επαφής προκαλεί εντολή Κίνηση Πόρτας ) Υποδοχή για κανονικά ανοικτές επαφές NO και/ή για επαφές µε 8.2 ΚΩ αντίσταση, ή για κανονικά κλειστές επαφές NC µε αναγνώριση της κανονικής κατάστασης (κάθε µεταβολή από την αρχικά προγραµµατισµένη κατάσταση ενεργοποιεί την εντολή STOP ). 52Ω για καλώδιο RG58 ή παρόµοιου τύπου Κεντρικής παροχής: 30m. Yποδοχών/εξόδων: 20m - για το καλώδιο της κεραίας προτιµήστε λιγότερο από 5 m (εξετάστε τις σχετικές οδηγίες για τον τύπο του καλωδίου και τη διάµετρό του) ο C Όχι Σε οριζόντια θέση. Βαθµός προστασίας IP40 ιαστάσεις / Βάρος 380Χ280Χ110mm / 4 kg 380Χ280Χ110mm / 5 kg

8 8 υνατότητα τηλεχειρισµού Αριθµός προγραµµατισµένων τηλεχειριστηρίων TX4 Εµβέλεια τηλεχειριστηρίων TX4 Προγραµµατιζόµενες λειτουργίες Αυτόµατοι προγραµµατισµοί Από τα τηλεχειριστήρια ΤΧ4 ο πίνακας ελέγχου µπορεί να λαµβάνει µία ή περισσότερες εντολές: Κίνηση Πόρτας Μερικό Άνοιγµα Μόνο Άνοιγµα Μόνο Κλείσιµο. Μέχρι 150 τηλεχειριστήρια που έχουν προγραµµατιστεί µε τον τύπο Τηλεχειριστήριο για ένα Μηχανισµό Από 10m έως 50m χωρίς κεραία, από 50m έως 100m µε κεραία. Η εµβέλεια µπο-ρεί να ποικίλει ανάλογα µε την ύπαρξη εµποδίων ή τοπικών ηλεκτροµαγνητικών πεδίων και µε τη θέση της κεραίας που είναι ενσωµατωµένη στο φανό - Απλός ή Πλήρης τρόπος λειτουργίας (αυτόµατο κλείσιµο). - Αργή ή Γρήγορη ταχύτητα. - O χρόνος αυτόµατου κλεισίµατος στον πλήρη κύκλο λειτουργίας µπορεί να ρυθµιστεί για 10, 20, 40, 80 δευτερόλεπτα. - Ο τύπος του Μερικού Ανοίγµατος της πόρτας µπορεί να ρυθµιστεί µε 4 διαφορετικές τρόπους. - Η ευαισθησία της δύναµης ανίχνευσης εµποδίων από το µοτέρ µπορεί να ρυθµιστεί σε τέσσερα διαφορετικά επίπεδα. - Ο τρόπος λειτουργίας της εντολής Κίνηση Πόρτας µπορεί να ρυθµιστεί σε τέσσερις διαφορετικές παραλλαγές. - Αυτόµατη αναγνώριση των συσκευών που συνδέονται στην έξοδο ECSBus. - Αυτόµατη αναγνώριση των συσκευών που συνδέονται στην υποδοχή STOP ( NO ή NC ή 8.2kΩ σταθερή αντίσταση ). - Αυτόµατη αναγνώριση του µήκους της διαδροµής της πόρτας. - Αυτόµατος υπολογισµός των σηµείων επιβράδυνσης. Η Νice S.p.a. (κατασκευάστρια εταιρεία) στην προσπάθειά της να βελτιώσει τα προϊόντα της, έχει το δικαίωµα να τροποποιεί τα τεχνικά τους χαρακτηριστικά οποιαδήποτε στιγµή χωρίς προηγούµενη ειδοποίηση. Σε κάθε περίπτωση ο κατασκευαστής εγγυάται τη λειτουργικότητα και την αξιοπιστία των προϊόντων του για το σκοπό που έχει ορίσει. 11. Τηλεχειριστήριο ΤΧ4 - Γενική περιγραφή Τα τηλεχειριστήρια χρησιµοποιούνται για τον έλεγχο του ανοίγµατος και κλεισίµατος της πόρτας εξ αποστάσεως. Τα τηλεχειριστήρια Mhouse TX4 περιλαµβάνουν τέσσερα κουµπιά, τα οποία µπορούν να χρησιµοποιηθούν είτε για 4 διαφορετικούς τρόπους λειτουργίας ενός µηχανισµού, είτε για να ελέγξουν 4 διαφορετικούς µηχανισµούς (π.χ. µία συρόµενη πόρτα, µία ανοιγόµενη πόρτα και δύο γκαραζόπορτες), τοποθετηµένους ακόµα και σε διαφορετικές τοποθεσίες. Η διαβίβαση των εντολών στον πίνακα ελέγχου επιβεβαιώνεται από το λαµπάκι [A] (σχήµα 10). Η µικρή οπή [B] µας δίνει την ευχέρεια να τοποθετήσουµε το τηλεχειριστήριο σε κλειδοθήκη. Σχήµα 9 Σχήµα Τηλεχειριστήριο ΤΧ4 Τεχνικά χαρακτηριστικά Σηµ: Όλα τα τεχνικά χαρακτηριστικά αναφέρονται σε θερµοκρασία 20 ο C. Τύπος Τηλεχειριστήριο για τηλεχειρισµό αυτόµατων πορτών. Εφαρµοζόµενη τεχνολογία Συχνότητα Κωδικοποίηση Κουµπιά Κωδικοποιηµένη διαµόρφωση ραδιοκύµατος ΑΜ MΗz Κυλιόµενος κωδικός 64Βit (18 δισεκατοµµυρίων συνδυασµών) 4 κουµπιά, για διαφορετικές λειτουργίες του ίδιου πίνακα ή για λειτουργία µέχρι και τεσσάρων διαφορετικών πινάκων ελέγχου.

9 9 Ακτινοβολούµενη ενέργεια Παροχή ρεύµατος ιάρκεια µπαταρίας Θερµοκρασία λειτουργίας Καταλληλότητα για χρήση σε όξινο, µε αυξηµένη αλατότητα και εν δυνάµει εκρηκτικό περιβάλλον Βαθµός προστασίας W περίπου 6V +20% -40% µε 2 µπαταρίες CR2016 λιθίου 3 χρόνια, υπολογιζόµενη µε βάση τις 10 εντολές την ηµέρα, διάρκειας 1 δευτερολέπτου και σε θερµοκρασία 20 ο C (η χαµηλή θερµοκρασία επηρεάζει την αποδοτικότητα των µπαταριών) ο C Όχι IP40 (κατάλληλο για εσωτερική χρήση ή σε προστατευόµενο περιβάλλον) ιαστάσεις / Βάρος 72Χ31Χ11mm / 18g Η Νice S.p.a. (κατασκευάστρια εταιρεία) στην προσπάθειά της να βελτιώσει τα προϊόντα της, έχει το δικαίωµα να τροποποιεί τα τεχνικά τους χαρακτηριστικά οποιαδήποτε στιγµή χωρίς προηγούµενη ειδοποίηση. Σε κάθε περίπτωση ο κατασκευαστής εγγυάται τη λειτουργικότητα και την αξιοπιστία των προϊόντων του για το σκοπό που έχει ορίσει. 13. Επιτοίχια Φωτοκύτταρα ΡΗ1 Γενική περιγραφή. Το ζεύγος των επιτοίχιων φωτοκυττάρων PH1 αποτελούνται από ένα ποµπό υπέρυθρων ακτίνων (ΤΧ) και ένα δέκτη (RX). Όποτε οι συσκευές συνδέονται στον πίνακα ελέγχου ανιχνεύουν οποιοδήποτε εµπόδιο υπάρχει µεταξύ της φωτεινής δέσµης ανάµεσα στον ποµπό (TX) και το δέκτη (RX) και δίνουν εντολή για σταµάτηµα ή κίνηση ανάλογα µε την κατάσταση στην οποία βρίσκεται η πόρτα. Στο σύστηµα ECSBus της Μhouse µπορούν να τοποθετηθούν µέχρι και επτά (7) ανιχνευτές µε λειτουργία ασφαλείας και δύο (2) µε λειτουργία εντολής ανοίγµατος. Ο αυτόµατος συγχρονισµός αποτρέπει τις παρεµβολές µεταξύ των διαφόρων ανιχνευτών. Σχήµα Επιτοίχια Φωτοκύτταρα ΡΗ1 Συσκευασία Η κάθε συσκευασία φωτοκυττάρων PH1 περιλαµβάνει*: Είδος Ποσότητα Ποµπός υπέρυθρης ακτίνας ΤΧ 1 τεµάχιο έκτης υπέρυθρης ακτίνας RX 1 τεµάχιο Βίδες HI LO 4X9.5 Βίδες 3.5Χ25 Ούπα s5c * Τα παραπάνω υλικά περιλαµβάνονται και σε κάθε kit που περιέχει φωτοκύτταρα PH1

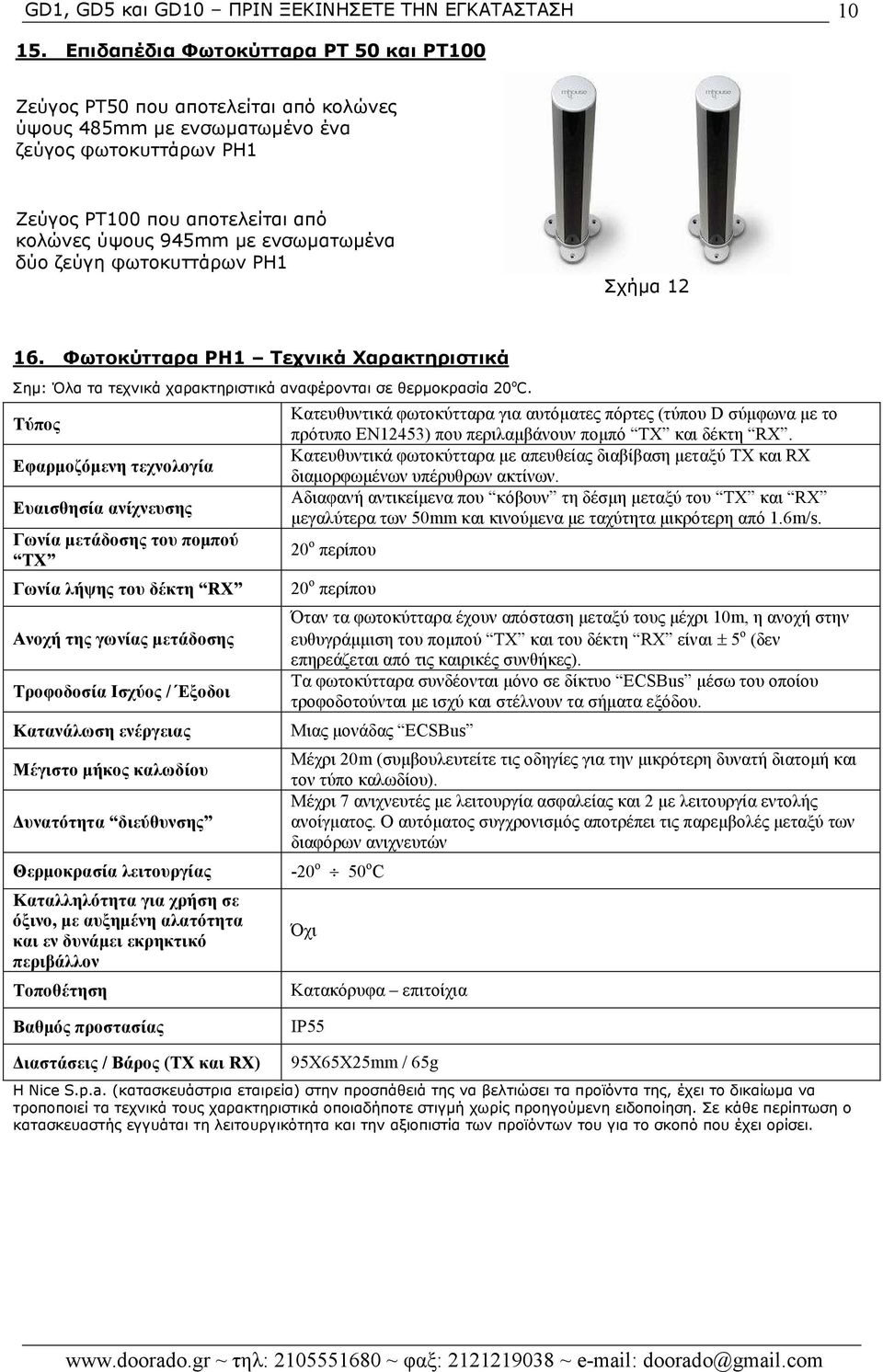

10 Επιδαπέδια Φωτοκύτταρα PT 50 και PT100 Ζεύγος PT50 που αποτελείται από κολώνες ύψους 485mm µε ενσωµατωµένο ένα ζεύγος φωτοκυττάρων PH1 Ζεύγος PT100 που αποτελείται από κολώνες ύψους 945mm µε ενσωµατωµένα δύο ζεύγη φωτοκυττάρων PH1 Σχήµα Φωτοκύτταρα ΡΗ1 Τεχνικά Χαρακτηριστικά Σηµ: Όλα τα τεχνικά χαρακτηριστικά αναφέρονται σε θερµοκρασία 20 ο C. Τύπος Εφαρµοζόµενη τεχνολογία Ευαισθησία ανίχνευσης Γωνία µετάδοσης του ποµπού TX Γωνία λήψης του δέκτη RX Ανοχή της γωνίας µετάδοσης Τροφοδοσία Ισχύος / Έξοδοι Κατανάλωση ενέργειας Μέγιστο µήκος καλωδίου υνατότητα διεύθυνσης Κατευθυντικά φωτοκύτταρα για αυτόµατες πόρτες (τύπου D σύµφωνα µε το πρότυπο ΕΝ12453) που περιλαµβάνουν ποµπό TX και δέκτη RX. Κατευθυντικά φωτοκύτταρα µε απευθείας διαβίβαση µεταξύ TX και RX διαµορφωµένων υπέρυθρων ακτίνων. Αδιαφανή αντικείµενα που κόβουν τη δέσµη µεταξύ του TX και RX µεγαλύτερα των 50mm και κινούµενα µε ταχύτητα µικρότερη από 1.6m/s. 20 ο περίπου 20 ο περίπου Όταν τα φωτοκύτταρα έχουν απόσταση µεταξύ τους µέχρι 10m, η ανοχή στην ευθυγράµµιση του ποµπού TX και του δέκτη RX είναι ± 5 ο (δεν επηρεάζεται από τις καιρικές συνθήκες). Τα φωτοκύτταρα συνδέονται µόνο σε δίκτυο ECSBus µέσω του οποίου τροφοδοτούνται µε ισχύ και στέλνουν τα σήµατα εξόδου. Μιας µονάδας ECSBus Θερµοκρασία λειτουργίας -20 ο 50 ο C Καταλληλότητα για χρήση σε όξινο, µε αυξηµένη αλατότητα και εν δυνάµει εκρηκτικό περιβάλλον Τοποθέτηση Μέχρι 20m (συµβουλευτείτε τις οδηγίες για την µικρότερη δυνατή διατοµή και τον τύπο καλωδίου). Μέχρι 7 ανιχνευτές µε λειτουργία ασφαλείας και 2 µε λειτουργία εντολής ανοίγµατος. Ο αυτόµατος συγχρονισµός αποτρέπει τις παρεµβολές µεταξύ των διαφόρων ανιχνευτών Όχι Κατακόρυφα επιτοίχια Βαθµός προστασίας IP55 ιαστάσεις / Βάρος (TX και RX) 95Χ65Χ25mm / 65g Η Νice S.p.a. (κατασκευάστρια εταιρεία) στην προσπάθειά της να βελτιώσει τα προϊόντα της, έχει το δικαίωµα να τροποποιεί τα τεχνικά τους χαρακτηριστικά οποιαδήποτε στιγµή χωρίς προηγούµενη ειδοποίηση. Σε κάθε περίπτωση ο κατασκευαστής εγγυάται τη λειτουργικότητα και την αξιοπιστία των προϊόντων του για το σκοπό που έχει ορίσει.

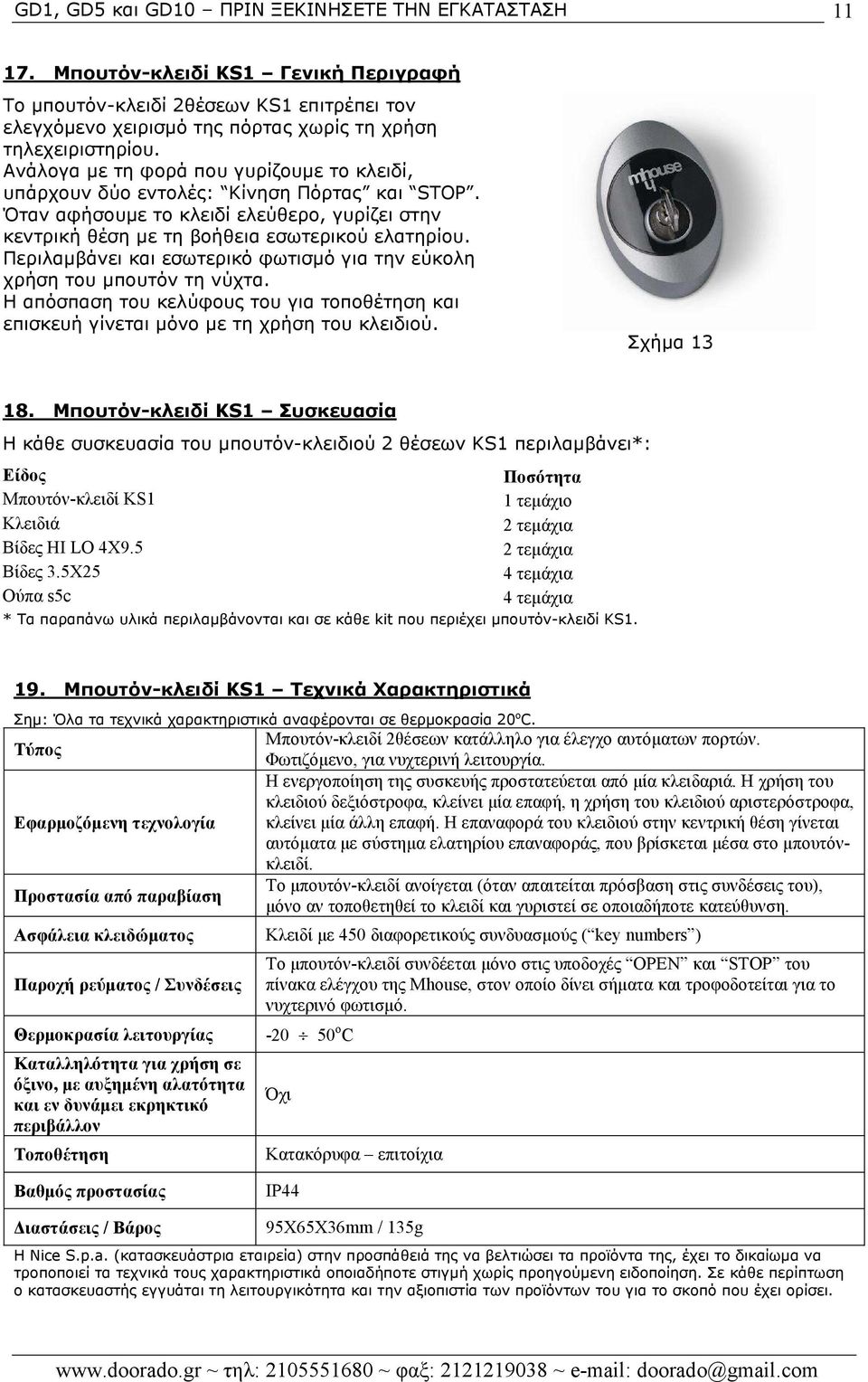

11 Μπουτόν-κλειδί KS1 Γενική Περιγραφή Το µπουτόν-κλειδί 2θέσεων KS1 επιτρέπει τον ελεγχόµενο χειρισµό της πόρτας χωρίς τη χρήση τηλεχειριστηρίου. Ανάλογα µε τη φορά που γυρίζουµε το κλειδί, υπάρχουν δύο εντολές: Κίνηση Πόρτας και STOP. Όταν αφήσουµε το κλειδί ελεύθερο, γυρίζει στην κεντρική θέση µε τη βοήθεια εσωτερικού ελατηρίου. Περιλαµβάνει και εσωτερικό φωτισµό για την εύκολη χρήση του µπουτόν τη νύχτα. Η απόσπαση του κελύφους του για τοποθέτηση και επισκευή γίνεται µόνο µε τη χρήση του κλειδιού. Σχήµα Μπουτόν-κλειδί KS1 Συσκευασία Η κάθε συσκευασία του µπουτόν-κλειδιού 2 θέσεων KS1 περιλαµβάνει*: Είδος Ποσότητα Μπουτόν-κλειδί KS1 1 τεµάχιο Κλειδιά 2 τεµάχια Βίδες HI LO 4X9.5 2 τεµάχια Βίδες 3.5Χ25 Ούπα s5c * Τα παραπάνω υλικά περιλαµβάνονται και σε κάθε kit που περιέχει µπουτόν-κλειδί KS Μπουτόν-κλειδί KS1 Τεχνικά Χαρακτηριστικά Σηµ: Όλα τα τεχνικά χαρακτηριστικά αναφέρονται σε θερµοκρασία 20 ο C. Μπουτόν-κλειδί 2θέσεων κατάλληλο για έλεγχο αυτόµατων πορτών. Τύπος Φωτιζόµενο, για νυχτερινή λειτουργία. Η ενεργοποίηση της συσκευής προστατεύεται από µία κλειδαριά. Η χρήση του κλειδιού δεξιόστροφα, κλείνει µία επαφή, η χρήση του κλειδιού αριστερόστροφα, Εφαρµοζόµενη τεχνολογία κλείνει µία άλλη επαφή. Η επαναφορά του κλειδιού στην κεντρική θέση γίνεται αυτόµατα µε σύστηµα ελατηρίου επαναφοράς, που βρίσκεται µέσα στο µπουτόνκλειδί. Το µπουτόν-κλειδί ανοίγεται (όταν απαιτείται πρόσβαση στις συνδέσεις του), Προστασία από παραβίαση µόνο αν τοποθετηθεί το κλειδί και γυριστεί σε οποιαδήποτε κατεύθυνση. Ασφάλεια κλειδώµατος Παροχή ρεύµατος / Συνδέσεις Θερµοκρασία λειτουργίας Καταλληλότητα για χρήση σε όξινο, µε αυξηµένη αλατότητα και εν δυνάµει εκρηκτικό περιβάλλον Τοποθέτηση Κλειδί µε 450 διαφορετικούς συνδυασµούς ( key numbers ) Το µπουτόν-κλειδί συνδέεται µόνο στις υποδοχές OPEN και STOP του πίνακα ελέγχου της Mhouse, στον οποίο δίνει σήµατα και τροφοδοτείται για το νυχτερινό φωτισµό ο C Όχι Κατακόρυφα επιτοίχια Βαθµός προστασίας IP44 ιαστάσεις / Βάρος 95Χ65Χ36mm / 135g Η Νice S.p.a. (κατασκευάστρια εταιρεία) στην προσπάθειά της να βελτιώσει τα προϊόντα της, έχει το δικαίωµα να τροποποιεί τα τεχνικά τους χαρακτηριστικά οποιαδήποτε στιγµή χωρίς προηγούµενη ειδοποίηση. Σε κάθε περίπτωση ο κατασκευαστής εγγυάται τη λειτουργικότητα και την αξιοπιστία των προϊόντων του για το σκοπό που έχει ορίσει.

12 Φανός FL1 Γενική περιγραφή Ο φανός FL1 τοποθετείται σε ένα εµφανώς ορατό σηµείο και είναι σβηστός όταν η πόρτα δεν κινείται. Όταν δώσουµε εντολή η πόρτα να κινηθεί, ο φανός αρχίζει να αναβοσβήνει προειδοποιώντας ότι η πόρτα θα αρχίσει να κινείται µετά από λίγο. Ο φανός συνεχίζει να αναβοσβήνει καθ όλο το χρονικό διάστηµα που η πόρτα βρίσκεται σε κίνηση. Ο φανός FL1 δέχεται εντολές από τον πίνακα ελέγχου της Mhouse. Μπορεί να τοποθετηθεί είτε σε οριζόντια είτε σε κατακόρυφη θέση. Επιπλέον µπορεί (κατά την εγκατάσταση) να πάρει διάφορες θέσεις ώστε να φαίνεται από τις περισσότερες δυνατές γωνίες. Στο εσωτερικό του υπάρχει κεραία που βελτιστοποιεί τη λήψη εντολών για το δέκτη τηλεχειρισµού. Σχήµα 14 Σχήµα Φανός FL1 - Συσκευασία Η κάθε συσκευασία του φανού FL1 περιλαµβάνει*: Είδος Ποσότητα Φανός FL1 µε ενσωµατωµένη κεραία 1 τεµάχιο Βίδες 4.2Χ32 Ούπα s6c * Τα παραπάνω υλικά περιλαµβάνονται και σε κάθε kit που περιέχει το φανό FL Φανός FL1 Τεχνικά Χαρακτηριστικά Σηµ: Όλα τα τεχνικά χαρακτηριστικά αναφέρονται σε θερµοκρασία 20 ο C. Τύπος Εφαρµοζόµενη τεχνολογία Λαµπτήρας Συνδεσµολογία Θερµοκρασία λειτουργίας Καταλληλότητα για χρήση σε όξινο, µε αυξηµένη αλατότητα και εν δυνάµει εκρηκτικό περιβάλλον Τοποθέτηση Φανός προειδοποίησης για αυτόµατες πόρτες. Έχει ενσωµατωµένη κεραία για τηλεχειρισµό. Συσκευή οπτικής προειδοποίησης µε λαµπτήρα 12V/21W που ελέγχεται από τον πίνακα ελέγχου της Mhouse. 12V/21W BA15 µπαγιονέτ (τύπος λαµπτήρα αυτοκινήτων) Η συσκευή συνδέεται µόνο στην κλέµα FLASH και στην κλέµα της κεραίας του πίνακα έλεγχου της Mhouse ο C Όχι Επιτοίχια, είτε οριζόντια, είτε κατακόρυφα. Βαθµός προστασίας IP55 ιαστάσεις / Βάρος 120Χ60Χ170mm / 285g Η Νice S.p.a. (κατασκευάστρια εταιρεία) στην προσπάθειά της να βελτιώσει τα προϊόντα της, έχει το δικαίωµα να τροποποιεί τα τεχνικά τους χαρακτηριστικά οποιαδήποτε στιγµή χωρίς προηγούµενη ειδοποίηση. Σε κάθε περίπτωση ο κατασκευαστής εγγυάται τη λειτουργικότητα και την αξιοπιστία των προϊόντων του για το σκοπό που έχει ορίσει.
