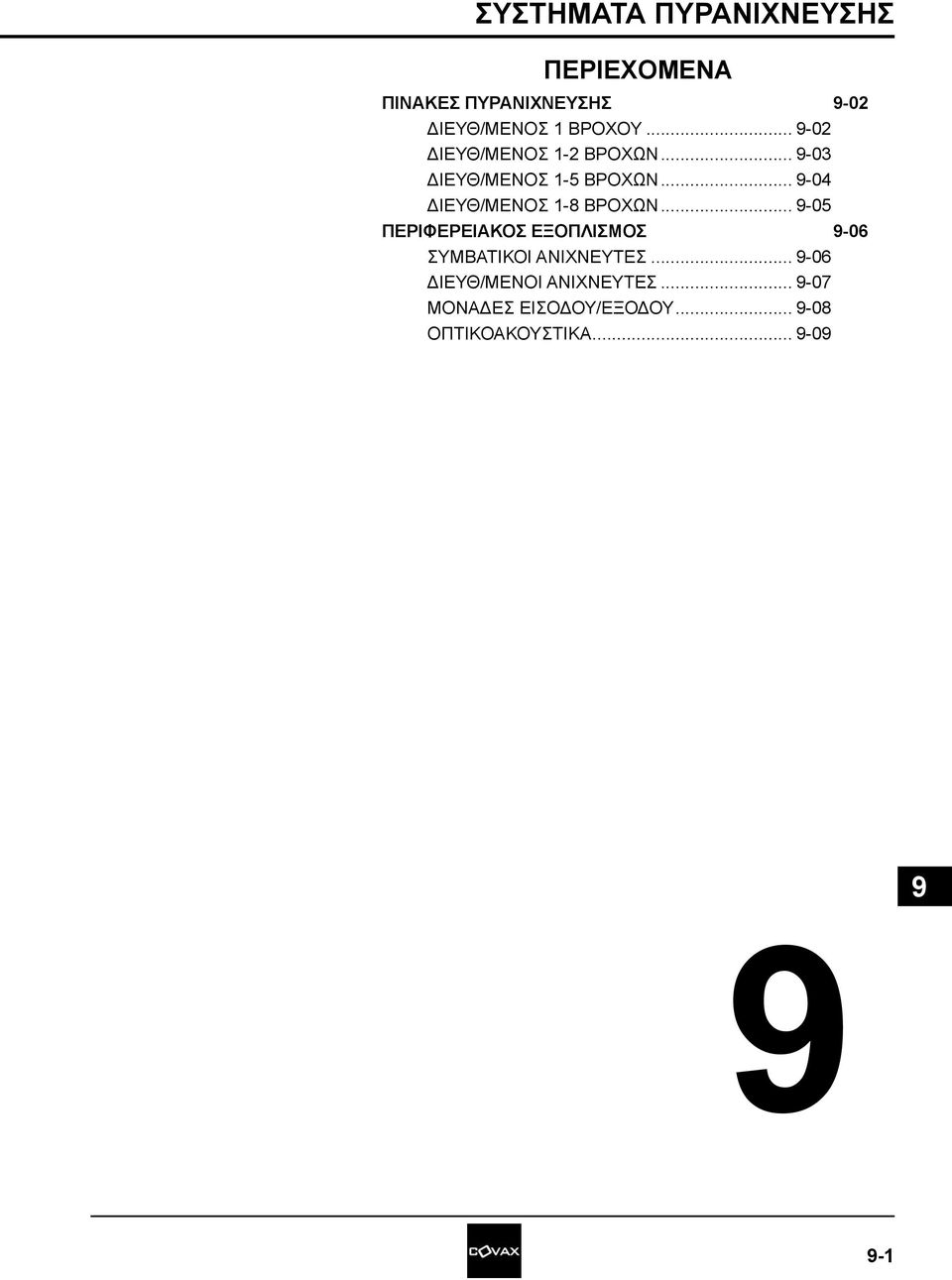

1 ΣΥΣΤΗΜΑΤΑ ΠΥΡΑΝΙΧΝΕΥΣΗΣ ΠΕΡΙΕΧΟΜΕΝΑ ΠΙΝΑΚΕΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ -02 ΔΙΕΥΘ/ΜΕΝΟΣ 1 ΒΡΟΧΟΥ ΔΙΕΥΘ/ΜΕΝΟΣ 1-2 ΒΡΟΧΩΝ ΔΙΕΥΘ/ΜΕΝΟΣ 1-5 ΒΡΟΧΩΝ ΔΙΕΥΘ/ΜΕΝΟΣ 1-8 ΒΡΟΧΩΝ ΠΕΡΙΦΕΡΕΙΑΚΟΣ ΕΞΟΠΛΙΣΜΟΣ -06 ΣΥΜΒΑΤΙΚΟΙ ΑΝΙΧΝΕΥΤΕΣ ΔΙΕΥΘ/ΜΕΝΟΙ ΑΝΙΧΝΕΥΤΕΣ ΜΟΝΑΔΕΣ ΕΙΣΟΔΟΥ/ΕΞΟΔΟΥ ΟΠΤΙΚΟΑΚΟΥΣΤΙΚΑ

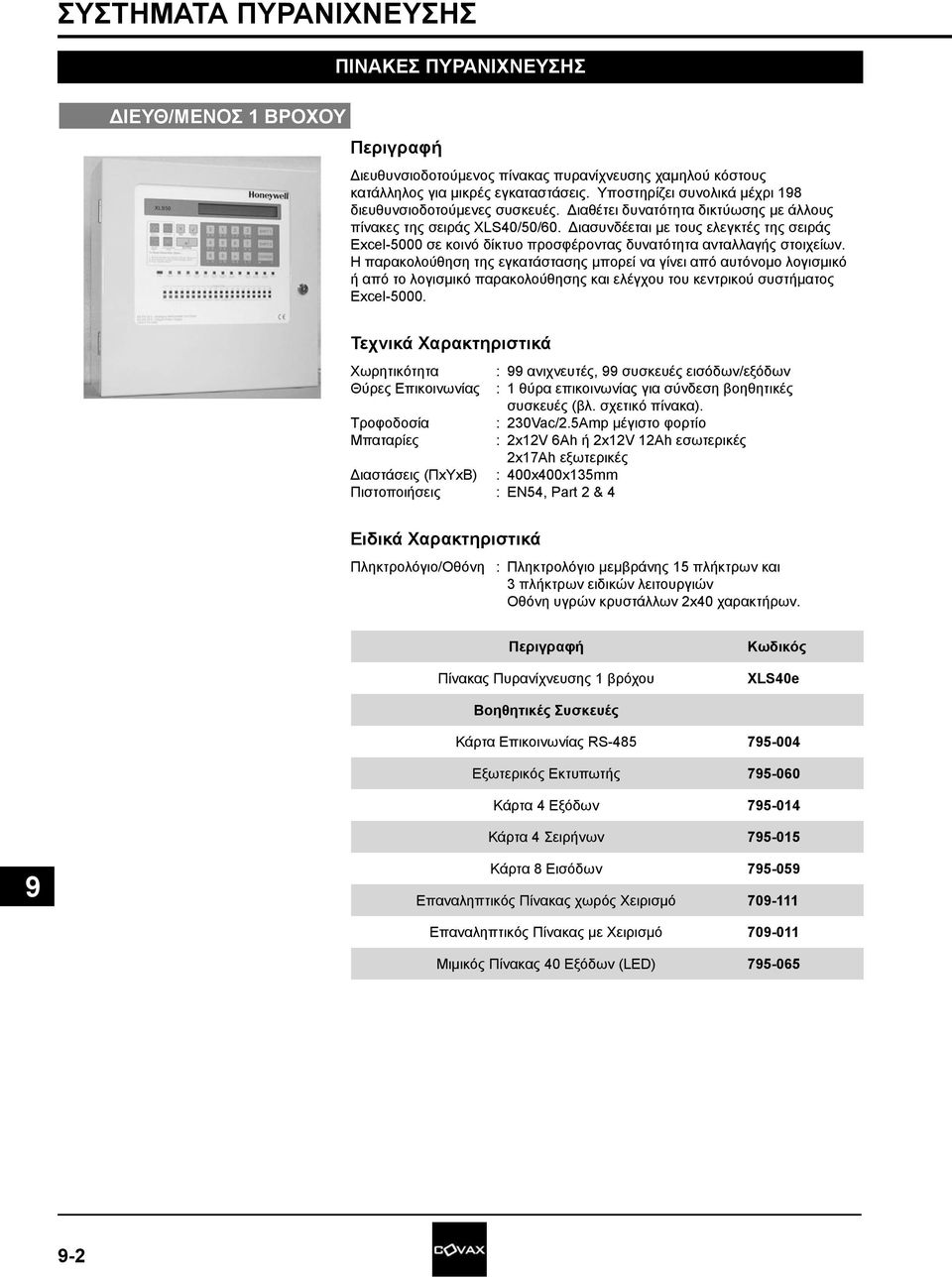

2 ΣΥΣΤΗΜΑΤΑ ΠΥΡΑΝΙΧΝΕΥΣΗΣ ΔΙΕΥΘ/ΜΕΝΟΣ 1 ΒΡΟΧΟΥ ΠΙΝΑΚΕΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ Διευθυνσιοδοτούμενος πίνακας πυρανίχνευσης χαμηλού κόστους κατάλληλος για μικρές εγκαταστάσεις. Υποστηρίζει συνολικά μέχρι 18 διευθυνσιοδοτούμενες συσκευές. Διαθέτει δυνατότητα δικτύωσης με άλλους πίνακες της σειράς XLS40/50/60. Διασυνδέεται με τους ελεγκτές της σειράς Excel-5000 σε κοινό δίκτυο προσφέροντας δυνατότητα ανταλλαγής στοιχείων. Η παρακολούθηση της εγκατάστασης μπορεί να γίνει από αυτόνομο λογισμικό ή από το λογισμικό παρακολούθησης και ελέγχου του κεντρικού συστήματος Excel Χωρητικότητα : ανιχνευτές, συσκευές εισόδων/εξόδων Θύρες Επικοινωνίας : 1 θύρα επικοινωνίας για σύνδεση βοηθητικές συσκευές (βλ. σχετικό πίνακα). Τροφοδοσία : 230Vac/2.5Amp μέγιστο φορτίο Μπαταρίες : 2x12V 6Ah ή 2x12V 12Ah εσωτερικές 2x17Ah εξωτερικές Διαστάσεις (ΠxΥxΒ) : 400x400x135mm Πιστοποιήσεις : EN54, Part 2 & 4 Ειδικά Χαρακτηριστικά Πληκτρολόγιο/Oθόνη : Πληκτρολόγιο μεμβράνης 15 πλήκτρων και 3 πλήκτρων ειδικών λειτουργιών Οθόνη υγρών κρυστάλλων 2x40 χαρακτήρων. Πίνακας Πυρανίχνευσης 1 βρόχου XLS40e Κάρτα Επικοινωνίας RS Εξωτερικός Εκτυπωτής Κάρτα 4 Εξόδων Κάρτα 4 Σειρήνων Κάρτα 8 Εισόδων Επαναληπτικός Πίνακας χωρός Χειρισμό Επαναληπτικός Πίνακας με Χειρισμό Μιμικός Πίνακας 40 Εξόδων (LED)

Διασυνδέεται με τους ελεγκτές της σειράς Excel-5000 σε κοινό δίκτυο προσφέροντας δυνατότητα ανταλλαγής στοιχείων.

3 ΔΙΕΥΘ/ΜΕΝΟΣ 1-2 ΒΡΟΧΩΝ ΣΥΣΤΗΜΑΤΑ ΠΥΡΑΝΙΧΝΕΥΣΗΣ ΠΙΝΑΚΕΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ Διευθυνσιοδοτούμενος πίνακας πυρανίχνευσης χαμηλού κόστους κατάλληλος για μικρές/μεσαίες εγκαταστάσεις. Υποστηρίζει συνολικά μέχρι 36 διευθυνσιοδοτούμενες συσκευές. Διαθέτει δυνατότητα δικτύωσης με άλλους πίνακες της σειράς XLS40/50/60. Διασυνδέεται με τους ελεγκτές της σειράς Excel-5000 σε κοινό δίκτυο προσφέροντας δυνατότητα ανταλλαγής στοιχείων. Η παρακολούθηση της εγκατάστασης μπορεί να γίνει από αυτόνομο λογισμικό ή από το λογισμικό παρακολούθησης και ελέγχου του κεντρικού συστήματος Excel Χωρητικότητα : 1-2 βρόχοι με ανιχνευτές και συσκευές εισόδων/εξόδων ανά βρόχο Θύρες Επικοινωνίας : 2 θύρες επικοινωνίας για σύνδεση βοηθητικές συσκευές (βλ. σχετικό πίνακα). Τροφοδοσία : 230Vac/2.5Amp μέγιστο φορτίο Μπαταρίες : 2x12V 6Ah ή 2x12V 12Ah εσωτερικές 2x17Ah εξωτερικές Διαστάσεις (ΠxΥxΒ) : 400x400x135mm Πιστοποιήσεις : EN54, Part 2 & 4 Ειδικά Χαρακτηριστικά Πληκτρολόγιο/Oθόνη : Πληκτρολόγιο μεμβράνης 15 πλήκτρων και 3 πλήκτρων ειδικών λειτουργιών Οθόνη υγρών κρυστάλλων 2x40 χαρακτήρων. Πίνακας Πυρανίχνευσης 1-2 βρόχων XLS50e Κάρτα Επικοινωνίας RS Εξωτερικός Εκτυπωτής Κάρτα 4 Εξόδων Κάρτα 4 Σειρήνων Κάρτα 8 Εισόδων Επαναληπτικός Πίνακας χωρίς Χειρισμό Επαναληπτικός Πίνακας με Χειρισμό Μιμικός Πίνακας 40 Εξόδων (LED) Κάρτα Επικοινωνίας RS

4 ΣΥΣΤΗΜΑΤΑ ΠΥΡΑΝΙΧΝΕΥΣΗΣ ΔΙΕΥΘ/ΜΕΝΟΣ 1-5 ΒΡΟΧΩΝ ΠΙΝΑΚΕΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ Διευθυνσιοδοτούμενος πίνακας πυρανίχνευσης κατάλληλος για μεσαίες/μεγάλες εγκαταστάσεις. Υποστηρίζει συνολικά μέχρι 0 διευθυνσιοδοτούμενες συσκευές. Διαθέτει δυνατότητα δικτύωσης με άλλους πίνακες της σειράς XLS40/50/60. Διασυνδέεται με τους ελεγκτές της σειράς Excel-5000 σε κοινό δίκτυο προσφέροντας δυνατότητα ανταλλαγής στοιχείων. Η παρακολούθηση της εγκατάστασης μπορεί να γίνει από αυτόνομο λογισμικό ή από το λογισμικό παρακολούθησης και ελέγχου του κεντρικού συστήματος Excel Χωρητικότητα : 1-5 βρόχοι με ανιχνευτές και συσκευές εισόδων/εξόδων ανά βρόγχο Θύρες Επικοινωνίας : 3 θύρες επικοινωνίας για σύνδεση βοηθητικές συσκευές (βλ. σχετικό πίνακα). Τροφοδοσία : 230Vac/3.25Amp μέγιστο φορτίο Μπαταρίες : 2x12V 12Ah ή 2x12V 25Ah εσωτερικές Διαστάσεις (ΠxΥxΒ) : 500x500x180mm Πιστοποιήσεις : EN54, Part 2 & 4 Ειδικά Χαρακτηριστικά Πληκτρολόγιο/Oθόνη : Πληκτρολόγιο μεμβράνης 15 πλήκτρων και 3 πλήκτρων ειδικών λειτουργιών Οθόνη υγρών κρυστάλλων 2x40 χαρακτήρων. Πίνακας Πυρανίχνευσης 1-5 βρόχων XLS60e Κάρτα Επικοινωνίας RS Κάρτα Επικοινωνίας RS Εσωτερικός Εκτυπωτής Εξωτερικός Εκτυπωτής Κάρτα 4 Εξόδων Κάρτα 4 Σειρήνων Κάρτα 8 Εισόδων Επαναληπτικός Πίνακας χωρίς Χειρισμό Επαναληπτικός Πίνακας με Χειρισμό Μιμικός Πίνακας 40 Εξόδων (LED) Panel Ενδείξεων 20 Ζωνών Panel Ενδείξεων 60 Ζωνών

5 ΔΙΕΥΘ/ΜΕΝΟΣ 1-8 ΒΡΟΧΩΝ ΣΥΣΤΗΜΑΤΑ ΠΥΡΑΝΙΧΝΕΥΣΗΣ ΠΙΝΑΚΕΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ Διευθυνσιοδοτούμενος πίνακας πυρανίχνευσης κατάλληλος για μεγάλες εγκαταστάσεις. Υποστηρίζει συνολικά μέχρι 1584 διευθυνσιοδοτούμενες συσκευές. Διαθέτει δυνατότητα δικτύωσης με άλλους πίνακες ιδίου τύπου σχηματίζοντας ομότιμο δίκτυο. Διασυνδέεται με τους ελεγκτές της σειράς Excel σε κοινό δίκτυο προσφέροντας δυνατότητα ανταλλαγής στοιχείων. Η παρακολούθηση της εγκατάστασης μπορεί να γίνει από αυτόνομο λογισμικό ή από το λογισμικό παρακολούθησης και ελέγχου του κεντρικού συστήματος Excel Χωρητικότητα : 1-8 βρόχοι με ανιχνευτές και συσκευές εισόδων/εξόδων ανά βρόχο Θύρες Επικοινωνίας : 2 θύρες επικοινωνίας RS-232, RS-485 Τροφοδοσία : 230Vac/5Amp μέγιστο φορτίο Μπαταρίες : 2x12V 12-38Ah εσωτερικέες ή 2x12V 12-78Ah εξωτερικές Διαστάσεις (ΠxΥxΒ) : 500x400x153mm (τυπικές). Οι διαστάσεις μεταβάλλονται ανάλογα με την σύνθεση του πίνακα Πιστοποιήσεις : EN54, Part 2 & 4 Ειδικά Χαρακτηριστικά Πληκτρολόγιο/Oθόνη : Πληκτρολόγιο μεμβράνης 10 πλήκτρων και 10 πλήκτρων ειδικών λειτουργιών Οθόνη υγρών κρυστάλλων 240x64 pixels. Πίνακας Πυρανίχνευσης 2 βρόχων Πίνακας Πυρανίχνευσης 4 βρόχων Πίνακας Πυρανίχνευσης 6 βρόχων Πίνακας Πυρανίχνευσης 8 βρόχων XLS80e-2L XLS80e-4L XLS80e-6L XLS80e-4L Κάρτα Επικοινωνίας RS Κάρτα Επικοινωνίας RS Εκτυπωτής Επαναληπτικός Πίνακας Μιμικός Πίνακας 64 Εισόδων/Εξόδων

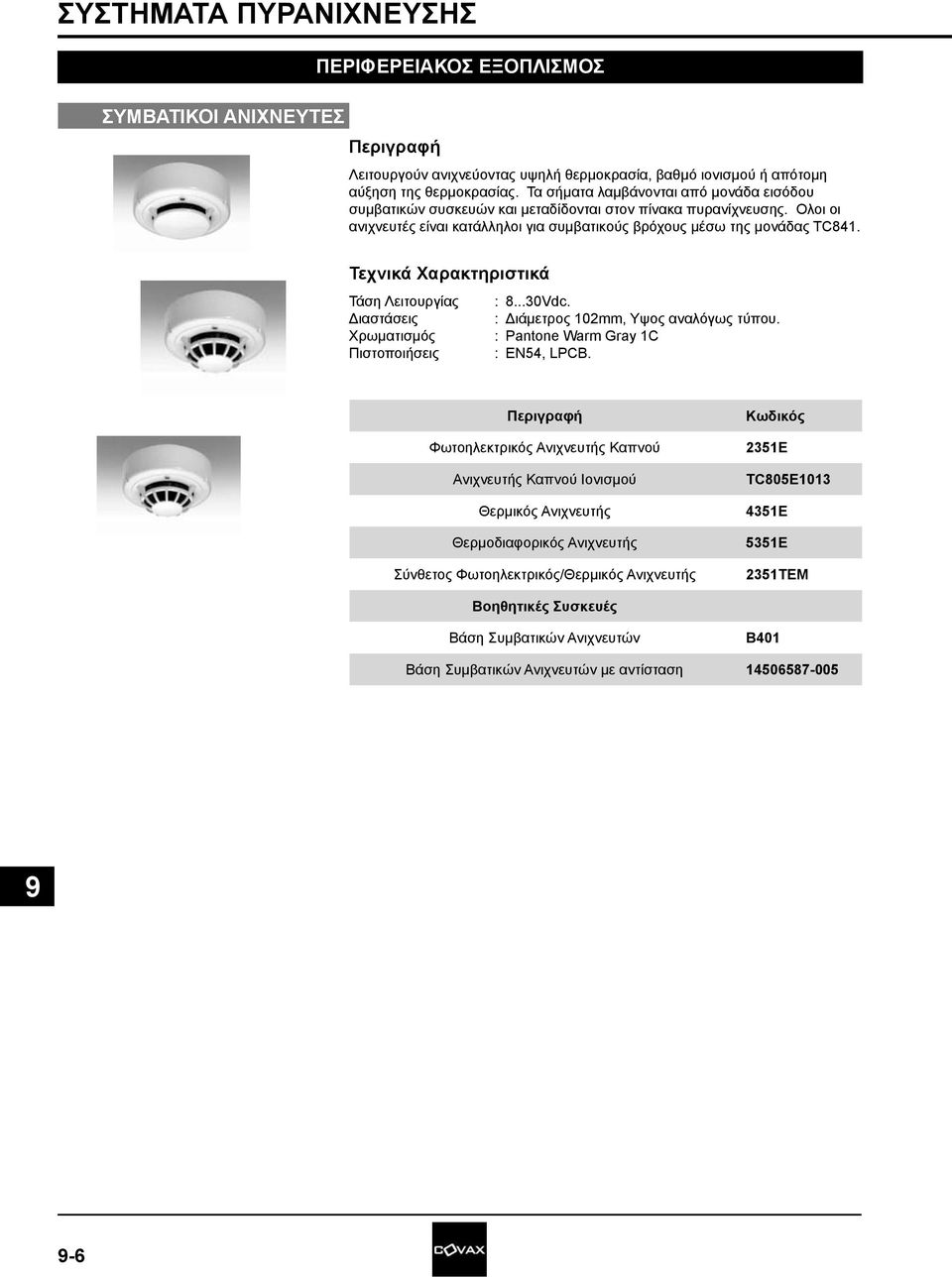

6 ΣΥΣΤΗΜΑΤΑ ΠΥΡΑΝΙΧΝΕΥΣΗΣ ΣΥΜΒΑΤΙΚΟΙ ΑΝΙΧΝΕΥΤΕΣ ΠΕΡΙΦΕΡΕΙΑΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Λειτουργούν ανιχνεύοντας υψηλή θερμοκρασία, βαθμό ιονισμού ή απότομη αύξηση της θερμοκρασίας. Τα σήματα λαμβάνονται από μονάδα εισόδου συμβατικών συσκευών και μεταδίδονται στον πίνακα πυρανίχνευσης. Ολοι οι ανιχνευτές είναι κατάλληλοι για συμβατικούς βρόχους μέσω της μονάδας TC841. Τάση Λειτουργίας Διαστάσεις Χρωματισμός Πιστοποιήσεις : Vdc. : Διάμετρος 102mm, Υψος αναλόγως τύπου. : Pantone Warm Gray 1C : EN54, LPCB. Φωτοηλεκτρικός Ανιχνευτής Καπνού Ανιχνευτής Καπνού Ιονισμού Θερμικός Ανιχνευτής Θερμοδιαφορικός Ανιχνευτής Σύνθετος Φωτοηλεκτρικός/Θερμικός Ανιχνευτής 2351E TC805E E 5351E 2351TEM Βάση Συμβατικών Ανιχνευτών B401 Βάση Συμβατικών Ανιχνευτών με αντίσταση

Τάση Λειτουργίας Διαστάσεις Χρωματισμός Πιστοποιήσεις : 8...30Vdc. : Διάμετρος 102mm, Υψος αναλόγως τύπου. : Pantone Warm Gray 1C : EN54, LPCB.

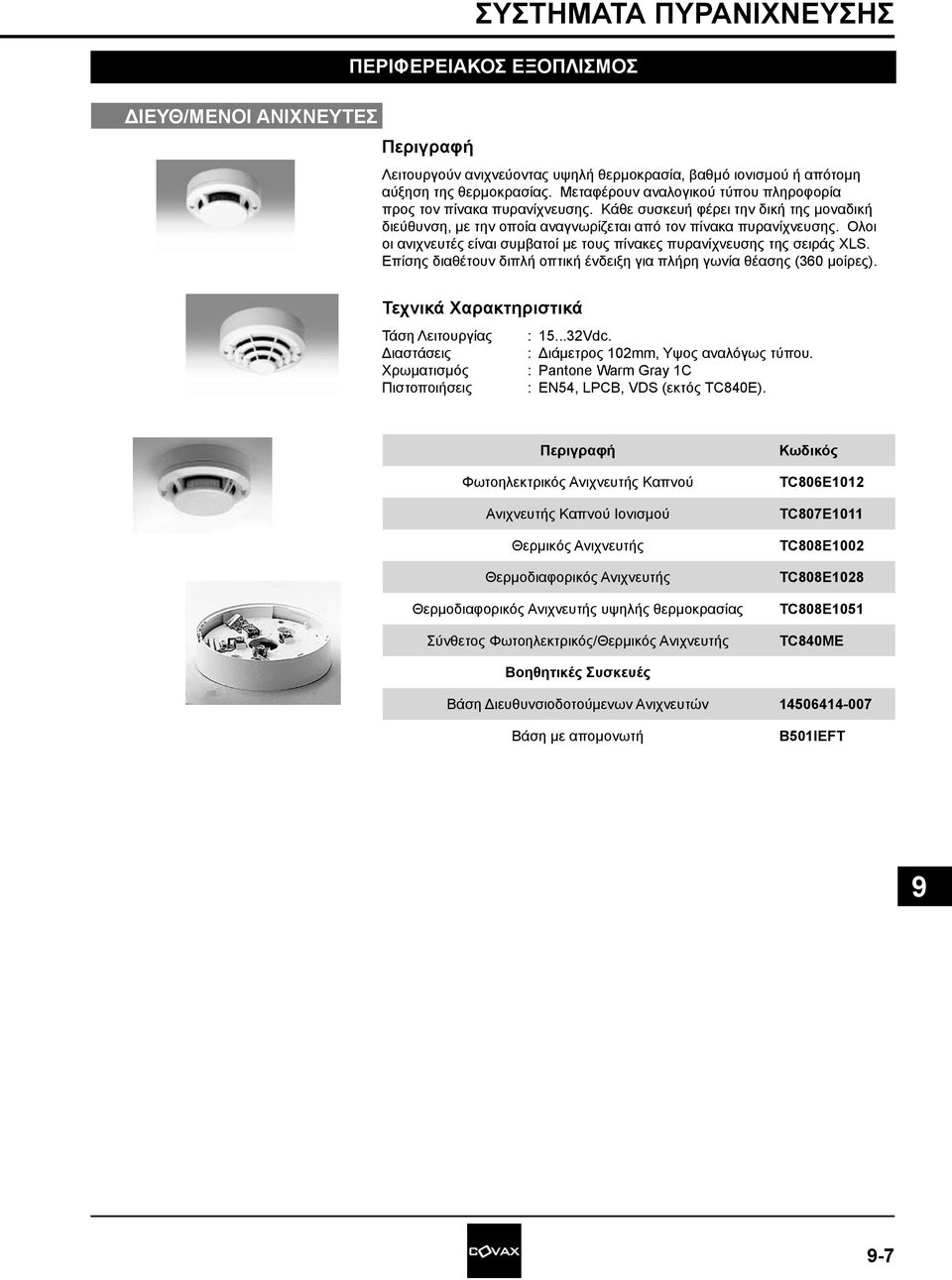

7 ΔΙΕΥΘ/ΜΕΝΟΙ ΑΝΙΧΝΕΥΤΕΣ ΣΥΣΤΗΜΑΤΑ ΠΥΡΑΝΙΧΝΕΥΣΗΣ ΠΕΡΙΦΕΡΕΙΑΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Λειτουργούν ανιχνεύοντας υψηλή θερμοκρασία, βαθμό ιονισμού ή απότομη αύξηση της θερμοκρασίας. Μεταφέρουν αναλογικού τύπου πληροφορία προς τον πίνακα πυρανίχνευσης. Κάθε συσκευή φέρει την δική της μοναδική διεύθυνση, με την οποία αναγνωρίζεται από τον πίνακα πυρανίχνευσης. Ολοι οι ανιχνευτές είναι συμβατοί με τους πίνακες πυρανίχνευσης της σειράς XLS. Επίσης διαθέτουν διπλή οπτική ένδειξη για πλήρη γωνία θέασης (360 μοίρες). Τάση Λειτουργίας Διαστάσεις Χρωματισμός Πιστοποιήσεις : Vdc. : Διάμετρος 102mm, Υψος αναλόγως τύπου. : Pantone Warm Gray 1C : EN54, LPCB, VDS (εκτός TC840E). Φωτοηλεκτρικός Ανιχνευτής Καπνού Ανιχνευτής Καπνού Ιονισμού Θερμικός Ανιχνευτής Θερμοδιαφορικός Ανιχνευτής Θερμοδιαφορικός Ανιχνευτής υψηλής θερμοκρασίας Σύνθετος Φωτοηλεκτρικός/Θερμικός Ανιχνευτής TC806E1012 TC807E1011 TC808E1002 TC808E1028 TC808E1051 TC840ME Βάση Διευθυνσιοδοτούμενων Ανιχνευτών Βάση με απομονωτή B501IEFT -7

Ολοι οι ανιχνευτές είναι συμβατοί με τους πίνακες πυρανίχνευσης της σειράς XLS. Επίσης διαθέτουν διπλή οπτική ένδειξη για πλήρη γωνία θέασης (360 μοίρες).

8 ΣΥΣΤΗΜΑΤΑ ΠΥΡΑΝΙΧΝΕΥΣΗΣ ΜΟΝΑΔΕΣ ΕΙΣΟΔΩΝ/ΕΞΟΔΩΝ ΠΕΡΙΦΕΡΕΙΑΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Οι μονάδες επιτρέπουν την λήψη σημάτων και την οδήγηση συσκευών από τον πίνακα της πυρανίχνευσης. Ειδικές μονάδες χρησιμοποιούνται για την απομόνωση συσκευών του ιδίου βρόχου και για την δημιουργία συμβατικών βρόγχων. Κάθε μονάδα φέρει την δική της μοναδική διεύθυνση, με την οποία αναγνωρίζεται από τον πίνακα πυρανίχνευσης. Ολοι οι ανιχνευτές είναι συμβατοί με τους πίνακες πυρανίχνευσης της σειράς XLS. Τάση Λειτουργίας Τύποι Εξόδων Πιστοποιήσεις : Vdc. : 30VDC, 2Amp για TC80E1050, TC810E1032 Επαφές 1xNO & 1xNC για τους τύπους 240VAC : EN54, LPCB, VDS. Μονάδα Απομόνωσης Μονάδα Εισόδου Μονάδα Διπλής Εισόδου Μονάδα 2 Εισόδων/ 1 Εξόδου Μονάδα Εξόδου Μονάδα Εξόδου 240Vac (με επίτοιχο κουτί) Μονάδα Εξόδου 240Vac (για ράγα DIN) Μονάδα Σύνδεσης Συμβατικών Συσκευών TC811E1023 TC80E1043 TC80E1050 TC808E1068 TC810E1032 TC810E1040 TC810E1057 TC841E101 Κουτί Επίτοιχης Τοποθέτησης Εξάρτημα Σύνδεσης σε Ράγα DIN Εξάρτημα Σύνδεσης σε Πίνακα M200E-SMB M200E-DIN M200E-PMB -8

Κάθε μονάδα φέρει την δική της μοναδική διεύθυνση, με την οποία αναγνωρίζεται από τον πίνακα πυρανίχνευσης. Ολοι οι ανιχνευτές είναι συμβατοί με τους πίνακες πυρανίχνευσης της σειράς XLS.

9 ΠΕΡΙΦΕΡΕΙΑΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΟΠΤΙΚΟΑΚΟΥΣΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΥΡΑΝΙΧΝΕΥΣΗΣ Περιλαμβάνονται συσκευές ένδειξης και αναγγελίας φωτιάς ή συναγερμού. Κομβίο Αναγγελίας Πυρκαιάς Διευθ/μενου Τύπου Σειρήνα 106db, Λευκή, 12/24Vdc Φάρος Λευκός, 5W, 12Vdc Σειρήνα 106db, Λευκή, 24Vdc, Διευθ/μενου Τύπου Φαροσειρήνα, Λευκή M500KAC EMA1224FW EMA12W25R EMA24ALW EMA24FWSS Βάση Επίτοιχης Στήριξης M500KAC Βάση Σειρήνας/Φάρου/Φαροσειρήνας, IP44 Βάση Σειρήνας/Φάρου/Φαροσειρήνας, IP55 Βάση Σειρήνας/Φάρου/Φαροσειρήνας, IP66 SSDSR3T ELPBW ESBW ESBWS -

Κομβίο Αναγγελίας Πυρκαιάς Διευθ/μενου Τύπου Σειρήνα 106db, Λευκή, 12/24Vdc Φάρος Λευκός, 5W, 12Vdc Σειρήνα 106db, Λευκή, 24Vdc,
