3 ΠΊΝΑΚΑΣ ΠΕΡΙΕΧΟΜΈΝΩΝ Ενότητα 1 - Σύντομες οδηγίες Γενική περιγραφή VesselView Μπροστινά χειριστήρια...2 Λειτουργίες μπροστινών χειριστηρίων... 3 Πίσω πίνακας... 3 Θέσεις οθόνης και περιγραφές VesselView Περιοχές αφής και σάρωσης... 5 Περιοχές αφής... 5 Περιοχές σάρωσης... 6 Τρόπος ενημέρωσης λογισμικού VesselView Δημιουργία αντιγράφων ασφαλείας σημείων πορείας, δρομολογίων και διαδρομών... 7 Λήψη τελευταίας έκδοσης λογισμικού... 8 Αναβάθμιση VesselView... 9 Βαθμονόμηση οθόνης αφής Συντήρηση Καθαρισμός οθόνης Καθαρισμός θύρας μέσων Κολλημένα κουμπιά Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Οθόνη προειδοποίησης εκκίνησης VesselView Αρχική οθόνη Οδηγός Ρύθμισης Εισαγωγή διαμόρφωσης Ρύθμιση κινητήρα Ρύθμιση οθόνης Ρύθμιση συσκευής Ρύθμιση Μονάδων Ρύθμιση παραμέτρων δεξαμενής Διαμόρφωση ταχύτητας Ολοκλήρωση οδηγού εγκατάστασης Διαμόρφωση πηγής δεδομένων Μενού Settings (Ρυθμίσεις) Οθόνες ενδείξεων Εκκίνηση Κινητήρας απενεργοποιημένος, μίζα ενεργοποιημένη Λειτουργία κινητήρα στο ρελαντί Βλάβη κινητήρα Πλοήγηση στα σφάλματα Προγραμματισμένη συντήρηση κινητήρα Σάρωση συστήματος Έκθεση σάρωσης Σφάλματα επικοινωνίας Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Λειτουργικότητα πεδίου κατάστασης συστήματος Μετακίνηση εντός των πεδίων δεδομένων Μεγέθυνση πεδίων δεδομένων Αυτόματος κύκλος Λειτουργία γραμμής κύλισης Ενεργοποίηση γραμμής κύλισης και πλοήγηση Περιοχή δεδομένων που επιλέγονται από το χρήστη Εικονίδια γραμμής κύλισης Λειτουργία Economy Λειτουργία ECO Ελάχιστες και μέγιστες τιμές ECO Στόχοι σ.α.λ. και τριμαρίσματος (trim) ECO Χρώματα στόχου Πλοήγηση ECO Ανανέωση ECO Ελαχιστοποίηση Αλλαγή στόχων ECO Αλλαγή τιμών στόχου Λειτουργία Smrt Tow Smrt Tow Στόχοι Smrt Tow Περιοχή δεδομένων που επιλέγονται από το χρήστη Smrt Tow Πλοήγηση Αποθήκευση Δημιουργία προσαρμοσμένης εκκίνησης Λειτουργία αυτόματης πλεύσης με σταθερή ταχύτητα (Cruise Control) Cruise Control (Έλεγχος πλεύσης με σταθερή ταχύτητα) Περιοχή δεδομένων αυτόματης πλεύσης με σταθερή ταχύτητα (Cruise Control) Συνεχής μεταβολή περιοχής δεδομένων Αυτόματη πλεύση με σταθερή ταχύτητα Περιοχή δεδομένων που επιλέγονται από το χρήστη Πλοήγηση πλεύσης Λειτουργία αυτόματου πιλότου Επισκόπηση οθόνης αυτόματου πιλότου Πλοήγηση οθονών αυτόματου πιλότου Ελαχιστοποίηση του αυτόματου πιλότου Λειτουργία πλεύσης με χαμηλή ταχύτητα Έλεγχος πλεύσης χαμηλής ταχύτητας Περιοχή δεδομένων πλεύσης με χαμηλή ταχύτητα Συνεχής μεταβολή πεδίου δεδομένων Troll (πλεύση με χαμηλή ταχύτητα) Περιοχή δεδομένων που επιλέγονται από το χρήστη Πλοήγηση πλεύσης χαμηλής ταχύτητας Ενότητα 4 - Ρύθμιση και βαθμονομήσεις Περιήγηση εντός του μενού ρυθμίσεων Πλοήγηση στο μενού Settings (Ρυθμίσεις) Σύστημα Προτιμήσεις M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα i

4 Vessel (Σκάφος) SmrtCrft Esy Links Συναγερμοί Μονάδες Δίκτυο Αρχείο προφίλ Ενότητα 5 - Συναγερμοί προειδοποίησης Προειδοποιήσεις Σφάλματα και συναγερμοί Συναγερμός κρίσιμης στάθμης καυσίμου Συναγερμός για βαθιά νερά Σελίδα ii 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014

5 Πίνακας περιεχομένων Ενότητα 1 - Σύντομες οδηγίες Ενότητα 1 - Σύντομες οδηγίες 1 Γενική περιγραφή VesselView Μπροστινά χειριστήρια... 2 Λειτουργίες μπροστινών χειριστηρίων... 3 Πίσω πίνακας... 3 Θέσεις οθόνης και περιγραφές VesselView Περιοχές αφής και σάρωσης... 5 Περιοχές αφής... 5 Περιοχές σάρωσης... 6 Τρόπος ενημέρωσης λογισμικού VesselView Δημιουργία αντιγράφων ασφαλείας σημείων πορείας, δρομολογίων και διαδρομών... 7 Λήψη τελευταίας έκδοσης λογισμικού... 8 Αναβάθμιση VesselView... 9 Βαθμονόμηση οθόνης αφής Συντήρηση Καθαρισμός οθόνης Καθαρισμός θύρας μέσων Κολλημένα κουμπιά M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 1

6 Ενότητα 1 - Σύντομες οδηγίες Γενική περιγραφή VesselView 7 ΣΗΜΑΝΤΙΚΟ: Το VesselView είναι μια απεικόνιση πολλαπλών λειτουργιών (MFD) η οποία είναι συμβατή με προϊόντα τα οποία κατασκευάζονται από την Mercury Mrine Outbords, την Mercury MerCruiser και την Mercury Diesel. Κάποιες από τις λειτουργίες που περιγράφονται σε αυτό το εγχειρίδιο μπορεί να είναι απενεργοποιημένες, ανάλογα με το συγκρότημα κινητήρα στο οποίο είναι συνδεδεμένη η μονάδα. Το VesselView 7 είναι ένα ολοκληρωμένο κέντρο πληροφοριών σκάφους το οποίο μπορεί να εμφανίσει πληροφορίες για μέχρι και τέσσερις βενζινοκινητήρες ή πετρελαιοκινητήρες. Παρακολουθεί και αναφέρει συνεχώς δεδομένα λειτουργίας, συμπεριλαμβανομένων και λεπτομερών πληροφοριών όπως η θερμοκρασία και το βάθος του νερού, η κατάσταση τριμαρίσματος, η ταχύτητα και η γωνία διεύθυνσης του σκάφους, καθώς και η κατάσταση του καυσίμου, του λαδιού, του νερού και των δεξαμενών αποβλήτων. Το VesselView μπορεί να ενοποιηθεί πλήρως με το δορυφορικό σύστημα πλοήγησης (GPS) του σκάφους ή άλλες συσκευές συμβατές με NMEA, για να προβάλλει ακριβείς πληροφορίες σχετικά με την πλοήγηση, την ταχύτητα και την αναλογία καυσίμου/απόστασης. Το VesselView είναι μια επέκταση απεικόνισης για τις λειτουργίες του αυτόματου πιλότου και του χειριστηρίου (joystick). Όλες οι λειτουργίες αυτών των χαρακτηριστικών χειρισμού ελέγχονται μέσω του πίνακα δικτύου περιοχής ελέγχου (CAN) αυτόματου πιλότου της Mercury Mrine. Το VesselView θα εμφανίζεται όταν κάποια λειτουργία ελέγχου είναι ενεργοποιημένη ή σε κατάσταση αναμονής. Όταν το σκάφος θα φτάνει σε σημεία πορείας, θα εμφανίζονται αναδυόμενα παράθυρα που θα ζητούν την επιβεβαίωση της στροφής. Μπορεί να χρησιμοποιείται και πρόσθετο κείμενο στην οθόνη για τη ρύθμιση των κινητήρων και των μονάδων μετάδοσης κίνησης για να επιτευχθεί η μέγιστη δυνατή απόδοση. Το VesselView είναι εφοδιασμένο με θύρα κάρτας micro SD η οποία δίνει τη δυνατότητα στον εξουσιοδοτημένο κατασκευαστή αρχικού εξοπλισμού (ΚΑΕ) ή την αντιπροσωπεία να εισάγουν την ατομική διαμόρφωση του σκάφους (vessel personlity). Επίσης, μπορεί να χρησιμοποιηθεί από τον ιδιοκτήτη για την αναβάθμιση του λογισμικού στην τελευταία του έκδοση. Όταν χρησιμοποιούνται περισσότερα από ένα VesselView, ως εφαρμογή είτε τριπλού ή τετραπλού κινητήρα, ή δεύτερο πηδάλιο, η ίδια κάρτα micro SD μπορεί να χρησιμοποιηθεί για τη λήψη αυτών των διαμορφώσεων. Μπροστινά χειριστήρια b c d e f g h i Οθόνη αφής b - Κουμπί MARK-MENU c - Κουμπί STBY AUTO d - Κουμπί Exit e - Περιστρεφόμενο κουμπί (πατήστε για λειτουργία enter) f - Κουμπί GO TO PAGES g - Κουμπί IN/OUT Zoom MOB (άνθρωπος στη θάλασσα) h - Ενεργοποίηση Φωτεινότητα i - Θύρα αναγνώστη κάρτας Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

7 Λειτουργίες μπροστινών χειριστηρίων Ενότητα 1 - Σύντομες οδηγίες Οθόνη αφής: Η οθόνη του VesselView 7 έχει πολυάριθμες περιοχές που είναι ευαίσθητες στην αφή και λειτουργούν με ένα άγγιγμα ή με κατακόρυφη ή οριζόντια σάρωση (πέρασμα). MARK MENU: Το κουμπί MARK-MENU έχει δύο λειτουργίες και εξαρτάται από τη λειτουργία οθόνης που είναι ενεργοποιημένη κάθε φορά. Πατήστε το κουμπί MARK-MENU ενώ είναι ορατή η συσκευή χαρτογράφησης προκειμένου να αποκτήσετε πρόσβαση σε σημεία πορείας και άλλες λειτουργίες. Πατήστε το κουμπί ενώ είναι ορατές οι πληροφορίες του SmrtCrft για να ανοίξετε τη γραμμή κύλισης. STBY AUTO: Επιτρέπει στον χειριστή να αναστέλλει (να θέτει σε αναμονή) ή να ενεργοποιεί τη λειτουργία των συστημάτων Nvico. Exit (Έξοδος): Κλείνει ένα μενού και αφαιρεί τον δείκτη από την οθόνη. Περιστροφικό κουμπί: Χρησιμοποιείται για τη μετακίνηση εντός των μενού, τη μεγέθυνση/σμίκρυνση χαρτών, ενώ μπορεί να πατηθεί για την επιβεβαίωση μιας επιλογής. GO TO PAGES: Ένα σύντομο πάτημα εμφανίζει τις σελίδες του αρχικού πίνακα, ενώ μπορεί να πατηθεί πολλές φορές για εναλλαγή μεταξύ των μενού της αρχικής σελίδας. Το παρατεταμένο πάτημα εμφανίζει τις επιλογές του μενού Go To (Μετάβαση). IN OUT-MOB: Κουμπιά μεγέθυνσης/σμίκρυνσης διαφόρων στοιχείων του δικτύου κορμού NMEA. Όταν πατηθούν ταυτόχρονα τα κουμπιά IN και OUT, η θέση του σκάφους επισημαίνεται με ένα εικονίδιο «άνθρωπος στη θάλασσα» (MOB). Power Stndby Brightness (Τροφοδοσία-Αναμονή-Φωτεινότητα): Πατήστε μία φορά για πρόσβαση στη λειτουργία αναμονής (stndby), για να αλλάξετε το φωτισμό φόντου της μονάδας ή να μεταβείτε σε νυχτερινή (Night) λειτουργία. Συσκευή ανάγνωσης καρτών: Επιτρέπει την αναβάθμιση του λογισμικού VesselView, τη φόρτωση χαρτών πλοήγησης και την αποθήκευση σημείων πορείας και ρυθμίσεων. Πίσω πίνακας b c d e Στοιχείο Λειτουργία Περιγραφή α SmrtCrft Συνδέει με το δίκτυο SmrtCrft, τις συνδέσεις των μετρητών SC 100 β Ισχύς Είσοδος ηλεκτρικού ρεύματος και εξωτερικός συναγερμός γ Video in (Είσοδος Video) Προσφέρει δύο εισόδους composite video δ SIMNET/NMEA 2K Διενεργεί σύνδεση με το δίκτυο NMEA 2Κ ε Δίκτυο Θύρες δικτύου Ethernet 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 3

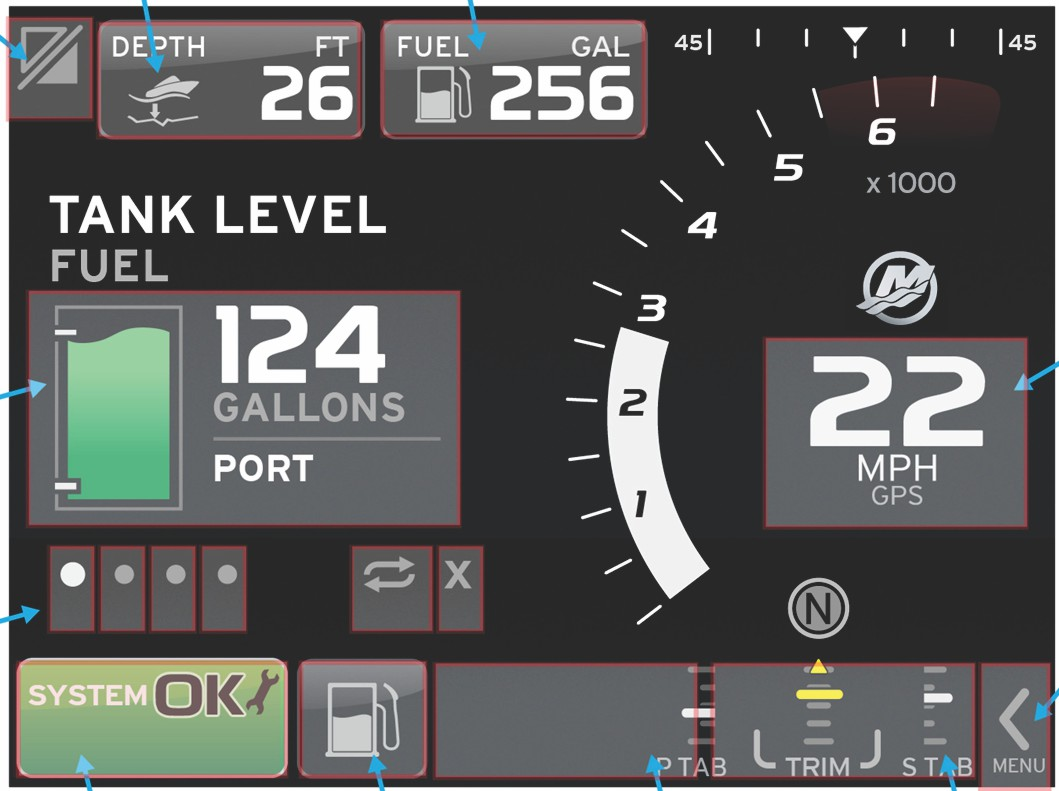

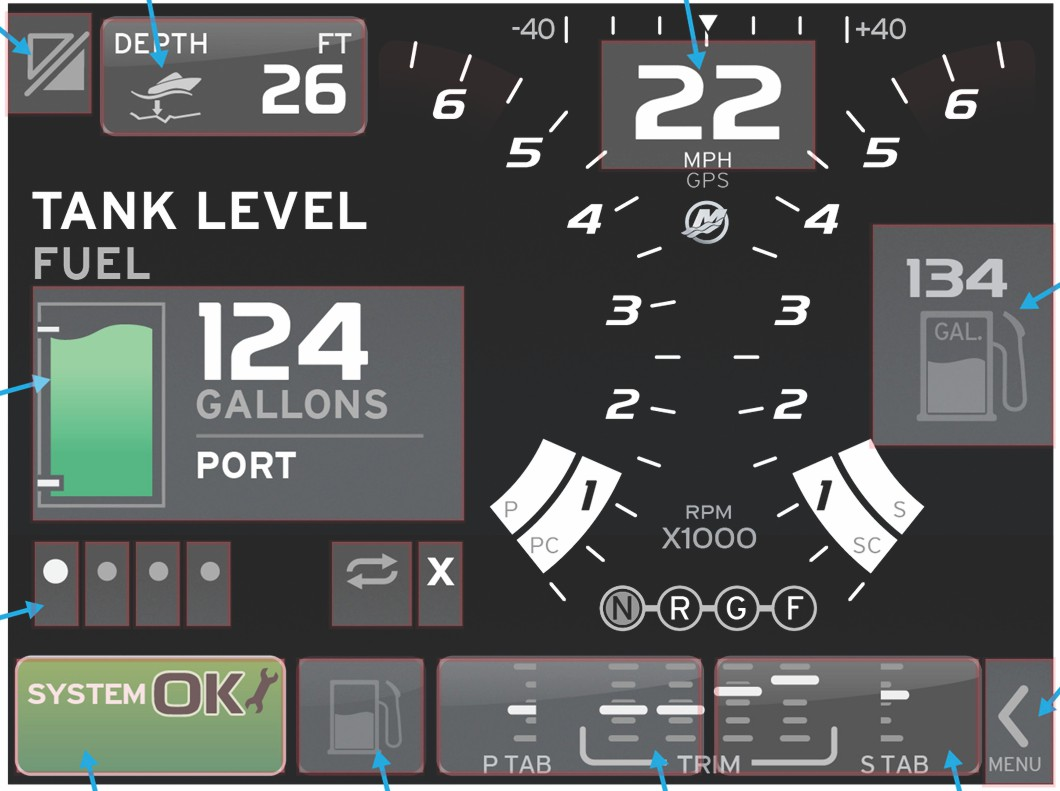

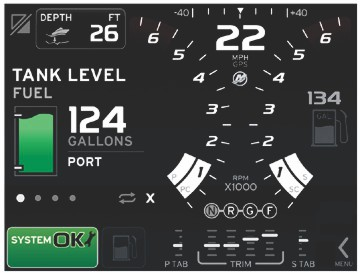

8 Ενότητα 1 - Σύντομες οδηγίες Θέσεις οθόνης και περιγραφές VesselView 7 Το VesselView έχει πολλά πεδία τα οποία εμφανίζουν συγκεκριμένες πληροφορίες για τον κινητήρα και συγκεκριμένες ενεργές λειτουργίες Εναλλαγή εφαρμογών: Το άγγιγμα αυτής της περιοχής της οθόνης προκαλεί εναλλαγή μεταξύ μιας οθόνης εφαρμογής της Mercury και της τελευταίας οθόνης Nvico. 2. Volt ή βάθος: Αυτό το πεδίο δεδομένων ορίζεται από τον χρήστη. Μια λίστα με όλο το διαθέσιμο περιεχόμενο της οθόνης είναι διαθέσιμη στο μενού Settings (Ρυθμίσεις). Το πεδίο δεδομένων θα εμφανίζει μόνο την τάση όταν δεν έχει εγκατασταθεί ο αισθητήρας βάθους SmrtCrft. Το πεδίο δεδομένων θα εμφανίζει το βάθος όταν έχει εγκατασταθεί ο αισθητήρας βάθους SmrtCrft. 3. Γωνία διεύθυνσης: Αν είναι εγκατεστημένος, ο χρήστης μπορεί να επιλέξει μέγιστα όρια των 45º ή 60º και να αντιστρέψει τη γωνία. Η γωνία διεύθυνσης θα είναι διαθέσιμη αν ο εγκατεστημένος αισθητήρας έχει συνδεθεί με το δίκτυο περιοχής ελέγχου του SmrtCrft. Η γωνία διεύθυνσης είναι απενεργοποιημένη από προεπιλογή, αλλά υπάρχει δυνατότητα χειροκίνητης ενεργοποίησής της από το μενού Settings (Ρυθμίσεις). 4. Ταχύτητα: Εμφανίζει την ταχύτητα του σκάφους. Αν η πηγή ταχύτητας δεν είναι διαθέσιμη, η οθόνη θα εμφανίζει παύλες. Η οθόνη θα εμφανίζει την τιμή της ταχύτητας, την πηγή της ταχύτητας (τροχός με πτερύγια, σωλήνας pitot ή GPS) και τις μονάδες μέτρησης (η προεπιλεγμένη ρύθμιση είναι MPH). Τιμές ταχύτητας που καταλαμβάνουν περισσότερα από δύο ακέραια ψηφία, θα εμφανίζονται με μικρότερη γραμματοσειρά. 5. Σ.Α.Λ.: Εμφανίζει μια κινούμενη γραμμή η οποία αντιπροσωπεύει τις σ.α.λ. του κινητήρα. Μια εφαρμογή δύο κινητήρων θα εμφανίζει δύο χωριστές κινητές γραμμές, μια εφαρμογή τριών κινητήρων θα εμφανίζει τρεις, μια εφαρμογή τεσσάρων κινητήρων θα εμφανίζει τέσσερις. 6. Καύσιμο: Αυτό το πεδίο δεδομένων εμφανίζει το συνολικό καύσιμο στο σκάφος. Εμφανίζει μόνο το συνολικό καύσιμο. Μεμονωμένα δεδομένα καυσίμου θα υπάρχουν μόνο στην περιοχή επιλεγμένων δεδομένων, κάτω από τη διαχείριση καυσίμου. 7. Εικονίδιο γραμμής κύλισης: Αγγίξτε αυτήν την περιοχή για να εμφανιστεί η γραμμή κύλισης. Η γραμμή κύλισης επιτρέπει στο χειριστή να επιλέγει διαφορετικές οθόνες εφαρμογών της Mercury, για άνοιγμα στην περιοχή δεδομένων που επιλέγονται από το χρήστη. 8. Tbs (Αντιτίμονα): Αυτό το πεδίο δεδομένων ορίζεται από τον χρήστη. Μια λίστα με όλο το διαθέσιμο περιεχόμενο της οθόνης είναι διαθέσιμη στο μενού Settings (Ρυθμίσεις). Αν έχει εγκατασταθεί, το αριστερό αντιτίμονο θα εμφανίζεται στην αριστερή πλευρά των δεδομένων τριμαρίσματος (trim) και το δεξιό αντιτίμονο θα εμφανίζεται στη δεξιά πλευρά των δεδομένων τριμαρίσματος. 9. Θέση ταχύτητας: Τα προϊόντα DTS θα εμφανίζουν όλες τις θέσεις ταχύτητας για κάθε κινητήρα. Οι θέσεις ορίζονται ως F (πρόσω), N (νεκρό) και R (ανάποδα). Τα προϊόντα που δεν είναι DTS θα εμφανίζουν N (νεκρό) και G (με ταχύτητα συμπλεγμένη). 10. Trim (Τριμάρισμα): Αυτό το πεδίο δεδομένων ορίζεται από τον χρήστη. Εμφανίζει το τριμάρισμα για μέχρι τέσσερις κινητήρες. Στην περιοχή επιλεγμένων δεδομένων υπάρχει ένα αναδυόμενο παράθυρο Trim (Τριμάρισμα). Το αναδυόμενο παράθυρο Trim (Τριμάρισμα) μπορεί να απενεργοποιηθεί ή να ενεργοποιηθεί από το μενού Settings (Ρυθμίσεις). 11. Εικονίδιο επιλεγμένων δεδομένων: Εμφανίζει ένα εικονίδιο το οποίο αντιπροσωπεύει τα τρέχοντα δεδομένα που εμφανίζονται στην περιοχή επιλεγμένων δεδομένων της οθόνης. Εμφανίζει επίσης το εικονίδιο δεδομένων που είχαν επιλεγεί νωρίτερα αν δεν υπάρχουν επιλεγμένα δεδομένα τη δεδομένη στιγμή προς εμφάνιση. Αγγίξτε το κουμπί βέλους MENU (ΜΕΝΟΥ) για να ανοίξετε τη γραμμή κύλισης. Ο χρήστης μπορεί να επιλέξει ένα εικονίδιο από τη γραμμή κύλισης και τότε θα εμφανιστούν τα επιλεγμένα δεδομένα. 12. Κατάσταση συστήματος: Εμφανίζει την τρέχουσα ενεργή λειτουργία και προειδοποιήσεις. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

9 Ενότητα 1 - Σύντομες οδηγίες 13. Περιοχή επιλεγμένων δεδομένων: Εμφανίζει όλα τα επιλεγμένα δεδομένα, συμπεριλαμβανομένων της εξέλιξης σάρωσης κατά την αρχική εκκίνηση, των μηνυμάτων καλής διαχείρισης, των χρονοδιαγραμμάτων συντήρησης και των προειδοποιήσεων. Περιοχές αφής και σάρωσης Το VesselView 7 περιλαμβάνει περιοχές ευαίσθητες στην αφή εντός της οθόνης. Αυτό επιτρέπει στο χειριστή να ανοίγει ή αλληλεπιδρά με συγκεκριμένα στοιχεία χρησιμοποιώντας καθορισμένους χειρισμούς αφής πάνω στην οθόνη. Υπάρχουν δύο τύποι χειρισμών: άγγιγμα και σάρωση. Περιοχές αφής Οι περιοχές αγγίγματος χρησιμοποιούνται τόσο σε πεδία μόνιμων δεδομένων όσο και σε πεδία δεδομένων που επιλέγονται από το χρήστη. Αυτές οι περιοχές προσφέρουν μέγιστες δυνατότητες χρήσης και βελτιώνουν τα γραφικά της οθόνης Περιοχή 1 Περιγραφή Παράδειγμα τετραπλού κινητήρα Περιοχή εναλλαγής εφαρμογών ΣΗΜΑΝΤΙΚΟ: Άλλες εφαρμογές που σχετίζονται με το VesselView μπορεί να μην είναι προσβάσιμες. Το σκάφος πρέπει να διαθέτει συγκεκριμένη συσκευή Nvico συνδεδεμένη με το δίκτυο κορμού NMEA 2K ώστε να μπορεί να κάνει εναλλαγή μεταξύ εφαρμογών. 2 Περιοχή που εμφανίζει πληροφορίες πεδίου δεδομένων 3 Περιοχή που παρουσιάζει πληροφορίες ταχύτητας 4 Περιοχή που παρουσιάζει πληροφορίες καυσίμου 5 Περιοχή που ανοίγει και κλείνει τη γραμμή κύλισης 6 Περιοχή που εμφανίζει πληροφορίες πεδίου δεδομένων 7 Περιοχή που εμφανίζει πληροφορίες πεδίου δεδομένων 8 Περιοχή που εναλλάσσει την προβολή του ενεργού μενού 9 Περιοχή που εμφανίζει μεταβλητές πληροφορίες κατάστασης συστήματος 10 Περιοχή που εκτελεί διάφορες εργασίες για την περιοχή επιλεγμένων δεδομένων 11 Περιοχή που εκτελεί διάφορες εργασίες για την περιοχή επιλεγμένων δεδομένων 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 5

10 Ενότητα 1 - Σύντομες οδηγίες Περιοχή 1 Περιγραφή Παράδειγμα ενός κινητήρα Περιοχή εναλλαγής εφαρμογών ΣΗΜΑΝΤΙΚΟ: Άλλες εφαρμογές που σχετίζονται με το VesselView μπορεί να μην είναι προσβάσιμες. Το σκάφος πρέπει να διαθέτει συγκεκριμένη συσκευή Nvico συνδεδεμένη με το δίκτυο κορμού NMEA 2K ώστε να μπορεί να κάνει εναλλαγή μεταξύ εφαρμογών. 2 Περιοχή που εμφανίζει πληροφορίες πεδίου δεδομένων 3 Περιοχή που παρουσιάζει πληροφορίες καυσίμου 4 Περιοχή που παρουσιάζει πληροφορίες ταχύτητας 5 Περιοχή που ανοίγει και κλείνει τη γραμμή κύλισης 6 Περιοχή που εμφανίζει πληροφορίες πεδίου δεδομένων 7 Περιοχή που εμφανίζει πληροφορίες πεδίου δεδομένων 8 Περιοχή που εναλλάσσει την προβολή του ενεργού μενού 9 Περιοχή που εμφανίζει πληροφορίες κατάστασης συστήματος 10 Περιοχή που εκτελεί διάφορες εργασίες για την περιοχή επιλεγμένων δεδομένων 11 Περιοχή που εκτελεί διάφορες εργασίες για την περιοχή επιλεγμένων δεδομένων Περιοχές σάρωσης Οι περιοχές σάρωσης χρησιμοποιούνται στην περιοχή δεδομένων που επιλέγονται από το χρήστη και στο μενού της γραμμής κύλισης. Υπάρχουν δύο τύποι χειρισμών σάρωσης: οριζόντια και κατακόρυφη. Οι οριζόντιες σαρώσεις προχωρούν τις διαθέσιμες σελίδες.. Οι σελίδες προχωρούν κατά την κατεύθυνση της οριζόντιας σάρωσης. b. Όταν φτάσετε στην τελευταία σελίδα, η οριζόντια σάρωση προς τα αριστερά προκαλεί μετάβαση από την τελευταία σελίδα στην πρώτη. c. Κατά την εκτέλεση ενεργειών σάρωσης, δεν είναι δυνατή η ενεργοποίηση των επιλογών uto-cycle (αυτόματος κύκλος) και exit (έξοδος). Οι κατακόρυφες σαρώσεις επιτρέπουν στο χειριστή την περαιτέρω πλοήγηση σε επιπρόσθετα δεδομένα που σχετίζονται με το συγκεκριμένο πεδίο.. Η σάρωση προς τα πάνω επιτρέπει στο χειριστή την περαιτέρω πλοήγηση σε επιπρόσθετα δεδομένα. b. Η σάρωση προς τα κάτω οδηγεί σε έξοδο και επιστροφή των δεδομένων σε κατάσταση επισκόπησης. c. Αν δεν υπάρχουν δεδομένα σε περαιτέρω επίπεδο, τότε οι κατακόρυφες σαρώσεις δεν επιβεβαιώνονται. Το μενού της γραμμής κύλισης χρησιμοποιεί μια ενέργεια σάρωσης με βάση την ταχύτητα, για την προώθηση στις επιλογές του μενού.. Αργή σάρωση = πιο αργή προώθηση. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

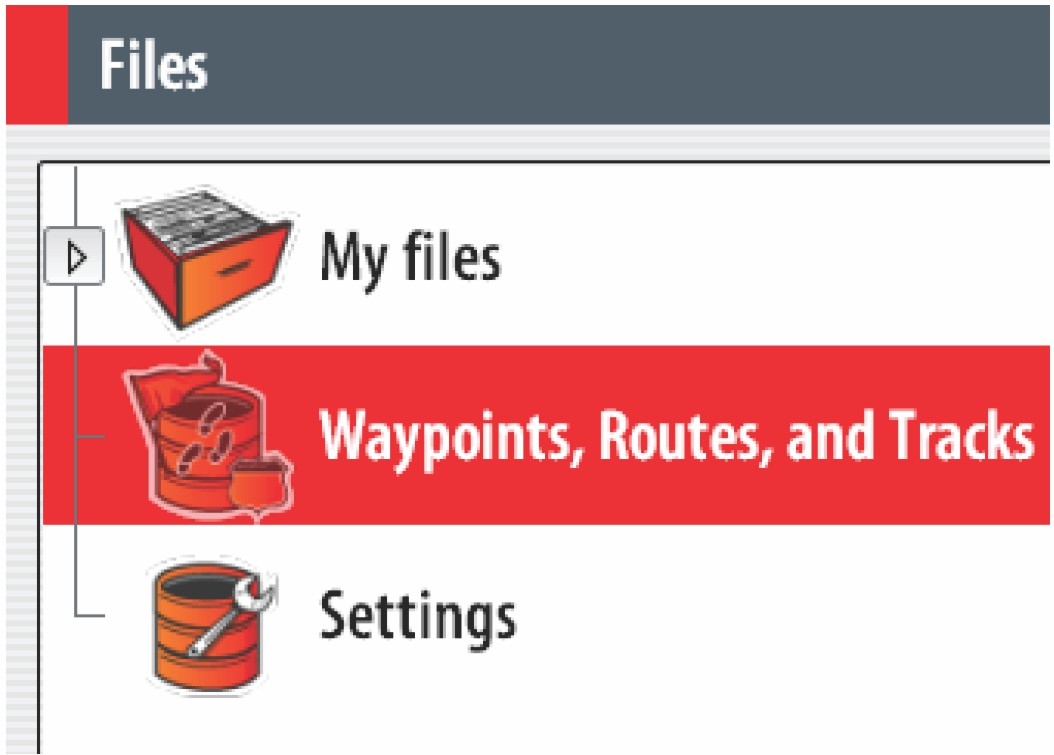

11 Ενότητα 1 - Σύντομες οδηγίες b. Γρήγορη σάρωση = ταχύτερη προώθηση. b Περιοχή α β Περιγραφή Περιοχή για οριζόντια και κατακόρυφη μετάβαση σε επιλεγμένα δεδομένα Περιοχή για οριζόντια μετάβαση σε επιλεγμένα δεδομένα Τρόπος ενημέρωσης λογισμικού VesselView 7 Οι οδηγίες που ακολουθούν εξηγούν πως μπορείτε να αναβαθμίσετε το λογισμικό του VesselView 7. Απαιτείται πρόσβαση στο Ίντερνετ σε συνδυασμό με θύρα επικοινωνίας, για τη μεταφορά του αρχείου σε κάρτα micro SD με σύστημα αρχείων FAT ή FAT32. Δημιουργία αντιγράφων ασφαλείας σημείων πορείας, δρομολογίων και διαδρομών Παρόλο που τα σημεία πορείας, τα δρομολόγια και οι διαδρομές δεν θα πρέπει να επηρεάζονται, συνιστάται να δημιουργούνται αντίγραφα ασφαλείας για αυτά τα στοιχεία πριν από την εκκίνηση της αναβάθμισης. Η διαδικασία δημιουργίας αντιγράφων ασφαλείας αντιγράφει όλα τα σημεία πορείας, τα δρομολόγια και τις διαδρομές σε μια κάρτα micro SD. Η κάρτα μπορεί να είναι ίδια με εκείνη που περιέχει τα αρχεία αναβάθμισης. Η κάρτα θα πρέπει να έχει χωρητικότητα ανάλογη με την ποσότητα πληροφοριών που θα περιληφθεί στο αντίγραφο ασφαλείας. 1. Γυρίστε τον διακόπτη της μίζας στη θέση on και βεβαιωθείτε ότι το VesselView είναι ενεργοποιημένο. 2. Βάλτε την κάρτα micro SD στη θύρα της συσκευής ανάγνωσης καρτών μέχρι να κουμπώσει και να σταθεροποιηθεί στη θέση της. 3. Πατήστε το κουμπί PAGES κάτω από το περιστροφικό κουμπί. 4. Επιλέξτε Tools (Εργαλεία) και μετά Files (Αρχεία). 5. Επιλέξτε Wypoints, Routes και Trcks (Σημεία πορείας, Δρομολόγια, Διαδρομές) Επιλέξτε την επιθυμητή διαμόρφωση αρχείου και μετά πατήστε Export (Εξαγωγή). 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 7

12 Ενότητα 1 - Σύντομες οδηγίες 7. Επιλέξτε την κάρτα micro SD ως προορισμό και επιλέξτε OK Ονομάστε το αρχείο αντιγράφου ασφαλείας χρησιμοποιώντας το πληκτρολόγιο της οθόνης και μετά πατήστε Enter. Λήψη τελευταίας έκδοσης λογισμικού 1. Η τελευταία έκδοση λογισμικού για την οθόνη είναι διαθέσιμη online για γενική λήψη από τον ιστότοπο της Mercury, Για να καταλάβετε ποια έκδοση λογισμικού έχετε στο VesselView, ενεργοποιήστε το VesselView. Καθώς πραγματοποιείται εκκίνηση του συστήματος, η οθόνη εμφανίζει την έκδοση λογισμικού στην κάτω δεξιά γωνία. Εάν το VesselView είναι ήδη ενεργό, επιλέξτε Settings>System>About (Ρυθμίσεις>Σύστημα>Πληροφορίες) για να δείτε την τρέχουσα λειτουργική έκδοση του λογισμικού VesselView. MERCURY MARINE Επιλέξτε το προϊόν VesselView 7 και κάντε κλικ στο DOWNLOAD UPGRADE (λήψη αναβάθμισης). 3. Ανάλογα με τις ρυθμίσεις ασφάλειας του υπολογιστή σας, μπορεί να εμφανιστεί ένα μήνυμα ασφαλείας. Κάντε κλικ στο Allow (Αποδοχή) για να συνεχίσετε. 4. Δημιουργήστε έναν φάκελο στο σκληρό σας δίσκο και αποθηκεύστε το αρχείο σε αυτόν τον φάκελο. 5. Αν ερωτηθείτε αν θέλετε να κάνετε ΑΠΟΘΗΚΕΥΣΗ (SAVE) ή ΕΚΤΕΛΕΣΗ (RUN), επιλέξτε ΑΠΟΘΗΚΕΥΣΗ (SAVE) και αποθηκεύστε στον σκληρό σας δίσκο. ΣΗΜΕΙΩΣΗ: Το αρχείο έχει μέγεθος συνήθως MB. ΣΗΜΑΝΤΙΚΟ: Ορισμένα προγράμματα περιήγησης μπορεί να αλλάζουν την επέκταση αρχείου. Βεβαιωθείτε ότι δεν έχει αλλάξει το όνομα και η επέκταση του αρχείου. Η σωστή επέκταση μετά το όνομα αρχείου θα πρέπει να είναι.upd. Μην μετονομάσετε το αρχείο και μην αλλάζετε την επέκταση. 6. Αφού αποθηκεύσετε το αρχείο στο σκληρό δίσκο, αντιγράψτε το αρχείο στο ριζικό φάκελο μιας άδειας κάρτας micro SD χωρητικότητας 512 ΜΒ ή μεγαλύτερης, με σύστημα αρχείων FAT ή FAT 32. Ο ριζικός φάκελος του οδηγού είναι το ανώτερο επίπεδο, όπου το αρχείο δεν βρίσκεται μέσα σε άλλο φάκελο Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

13 Αναβάθμιση VesselView Σημαντικά ζητήματα προς εξέταση πριν και κατά τη διάρκεια της διαδικασίας αναβάθμισης: Ενότητα 1 - Σύντομες οδηγίες Έχετε δημιουργήσει αντίγραφα ασφαλείας για τα σημεία πορείας, τα δρομολόγια και τις διαδρομές που έχετε δημιουργήσει; Κάθε οθόνη πρέπει να αναβαθμίζεται χωριστά, δεν υπάρχει χαρακτηριστικό αυτόματου δικτύου για την ταυτόχρονη αναβάθμιση πολλών VesselView. Μην απενεργοποιείτε την οθόνη ή διακόπτετε την τροφοδοσία κατά τη διάρκεια της διαδικασίας αναβάθμισης. Μην αφαιρείτε την κάρτα micro SD κατά τη διάρκεια της διαδικασίας αναβάθμισης. 1. Βεβαιωθείτε ότι ο διακόπτης της μίζας είναι στη θέση off και ότι το VesselView δεν είναι ενεργοποιημένο. ΣΗΜΕΙΩΣΗ: Σε ορισμένες εγκαταστάσεις το VesselView μπορεί να ενεργοποιείται με αποκλειστικό κύκλωμα, αντί μέσω του διακόπτη μίζας του κυκλώματος. ΣΗΜΑΝΤΙΚΟ: Το VesselView πρέπει να έχει απενεργοποιηθεί για τουλάχιστον 30 δευτερόλεπτα πριν από την αναβάθμιση του λογισμικού. 2. Βάλτε την κάρτα micro SD στη θύρα της συσκευής ανάγνωσης καρτών μέχρι να κουμπώσει και να σταθεροποιηθεί στη θέση της. 3. Γυρίστε τον διακόπτη της μίζας στη θέση on και βεβαιωθείτε ότι το VesselView είναι ενεργοποιημένο. 4. Αφήστε το σύστημα να πραγματοποιήσει εκκίνηση. θα εμφανιστεί οθόνη που θα σας καλεί να προχωρήσετε σε αναβάθμιση ή ακύρωση. 5. Χρησιμοποιήστε το περιστροφικό κουμπί για να επιλέξετε το αρχείο αναβάθμισης και πατήστε το κουμπί για επιβεβαίωση. Select updte to run 0: Cncel (Do not run updter) *1: VesselView 7-X.0.XX.XXX-XXXXX 6. Μην γυρίζετε το διακόπτη της μίζας στο off, μην απενεργοποιείτε το VesselView και μην αφαιρείτε την κάρτα micro SD ενώ βρίσκεται σε εξέλιξη η φόρτωση του λογισμικού. Η διαδικασία αναβάθμισης μπορεί να χρειαστεί αρκετά λεπτά για να ολοκληρωθεί Instlling updte. Plese wit... Do not turn off during updte, s this my dmge your device. 7. Μόλις ολοκληρωθεί η φόρτωση, αφαιρέστε την κάρτα micro SD και το σύστημα θα πραγματοποιήσει αυτόματη επανεκκίνηση προκειμένου να ολοκληρώσει τη αναβάθμιση Updte complete. Plese remove the SD crd to finish M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 9

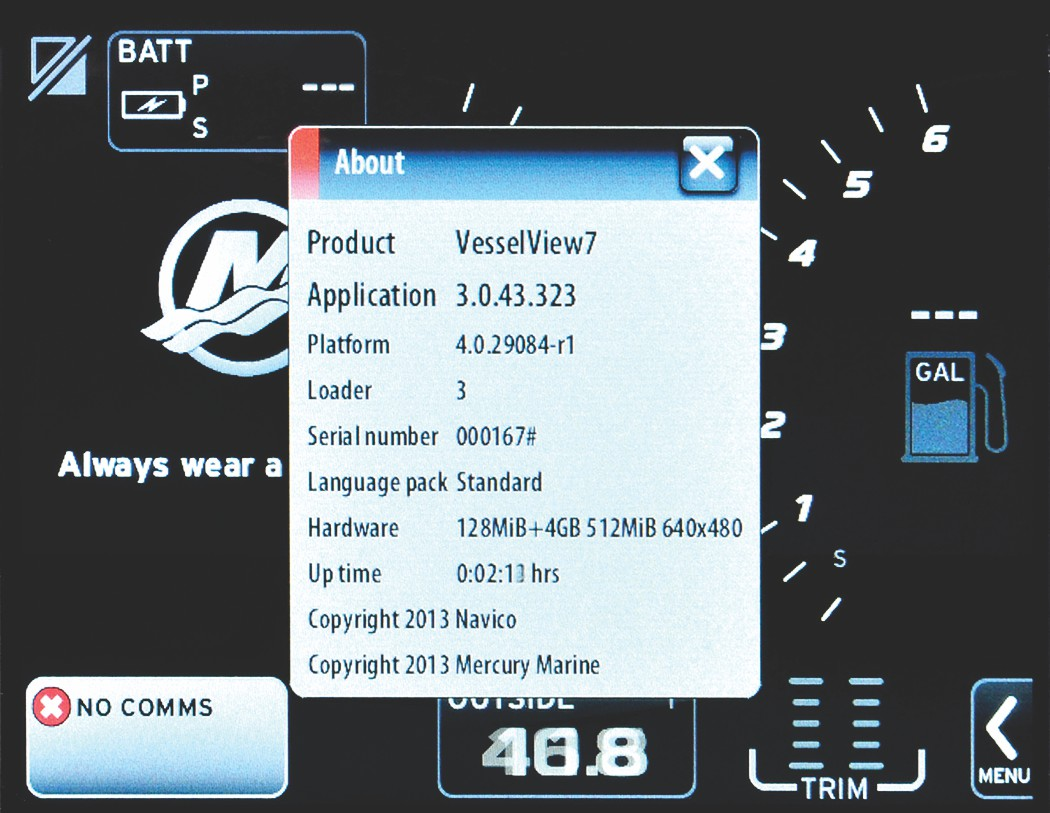

14 Ενότητα 1 - Σύντομες οδηγίες 8. Βεβαιωθείτε ότι η έκδοση αναβάθμισης του λογισμικού είναι η σωστή. Πατήστε το κουμπί Go To (μετάβαση), πατήστε Settings (Ρυθμίσεις), επιλέξτε Systems (Συστήματα) και περιστρέψτε το κουμπί προς το About (Πληροφορίες). Πατήστε το κουμπί για να επιβεβαιώσετε. Θα εμφανιστεί η τρέχουσα έκδοση λογισμικού. Εάν σβήσετε το σκάφος και το κρατήσετε σβηστό για 30 δευτερόλεπτα, όταν το θέσετε ξανά σε λειτουργία θα εμφανιστεί και η έκδοση λογισμικού στην κάτω δεξιά γωνία της αρχικής οθόνης εκκίνησης. Βαθμονόμηση οθόνης αφής 1. Σβήστε τη μονάδα. 2. Πατήστε και κρατήστε πατημένο το κουμπί MENU και κατόπιν ανάψτε τη μονάδα. 3. Κρατήστε πατημένο το κουμπί MENU κατά την ενεργοποίηση, μέχρι να εμφανιστεί η οθόνη της βοηθητικής εφαρμογής βαθμονόμησης (περίπου 15 δευτερόλεπτα). TSLIB clibrtion utility Touch crosshir to clibrte Οθόνη βοηθητικού προγράμματος βαθμονόμησης 4. Αγγίξτε το σταυρόνημα που απεικονίζεται στην οθόνη για να εκτελέσετε τα εννέα σημεία βαθμονόμησης. 5. Μετά την επιτυχή βαθμονόμηση, η μονάδα θα επανέλθει στην κανονική οθόνη εφαρμογής. Συντήρηση ΣΗΜΑΝΤΙΚΟ: Όταν η μονάδα δεν είναι σε λειτουργία, συνίσταται να τοποθετείται το παρεχόμενο κάλυμμα αυτοπροστασίας. Καθαρισμός οθόνης Συνιστάται ο τακτικός καθαρισμός της οθόνης για να αποφευχθεί η συσσώρευση αλάτων και άλλων υπολειμμάτων υλικών από το περιβάλλον. Όταν κρυσταλλωθεί, το αλάτι μπορεί να προκαλέσει γρατσουνιές στην επικάλυψη της οθόνης κατά τη χρήση στεγνού ή υγρού πανιού. Βεβαιωθείτε ότι το πανί έχει διαβραχεί επαρκώς με γλυκό νερό ώστε να μπορεί να διαλύσει και να απομακρύνει τις εναποθέσεις αλατιού. Μη χρησιμοποιείτε έντονη πίεση πάνω στην οθόνη κατά τον καθαρισμό της. Όταν τα σημάδια του νερού δεν μπορούν να αφαιρεθούν με το πανί, φτιάξτε μίγμα χλιαρού νερού και ισοπροπυλικής αλκοόλης 50/50 για να καθαρίσετε την οθόνη. Μη χρησιμοποιείτε προϊόντα καθαρισμού που έχουν ως βάση τους ακετόνη (ασετόν), διαλυτικά, διαλύτες τύπου νέφτι ή αμμωνία. Η χρήση ισχυρών διαλυτών ή απορρυπαντικών μπορεί να προκαλέσει ζημιά στην αντιθαμβωτική επικάλυψη, τα πλαστικά μέρη και τα κουμπιά από καουτσούκ. Όταν η μονάδα δεν χρησιμοποιείται, συνίσταται η τοποθέτηση του καλύμματος ηλιοπροστασίας ώστε να αποτρέπεται η πρόκληση ζημιών λόγω υπεριώδους ακτινοβολίας στα πλαστικά στεφάνια συγκράτησης και τα κουμπιά από καουτσούκ. Καθαρισμός θύρας μέσων Η περιοχή της θύρας μέσων θα πρέπει να καθαρίζεται σε τακτική βάση ώστε να αποτρέπεται η συσσώρευση κρυσταλλοποιημένων αλάτων και άλλων υπολειμμάτων υλικών. Κολλημένα κουμπιά Βεβαιωθείτε ότι δεν υπάρχουν κουμπιά κολλημένα στην κάτω θέση. Αν βρεθεί κάποιο κολλημένο κουμπί, κουνήστε το κουμπί δεξιά-αριστερά για να το ελευθερώσετε. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

15 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Πίνακας περιεχομένων Οθόνη προειδοποίησης εκκίνησης VesselView Αρχική οθόνη Οδηγός Ρύθμισης Εισαγωγή διαμόρφωσης Ρύθμιση κινητήρα Ρύθμιση οθόνης Ρύθμιση συσκευής Ρύθμιση Μονάδων Ρύθμιση παραμέτρων δεξαμενής Διαμόρφωση ταχύτητας Ολοκλήρωση οδηγού εγκατάστασης Διαμόρφωση πηγής δεδομένων Μενού Settings (Ρυθμίσεις) Οθόνες ενδείξεων Εκκίνηση Κινητήρας απενεργοποιημένος, μίζα ενεργοποιημένη Λειτουργία κινητήρα στο ρελαντί Βλάβη κινητήρα Πλοήγηση στα σφάλματα Προγραμματισμένη συντήρηση κινητήρα...25 Σάρωση συστήματος Έκθεση σάρωσης Σφάλματα επικοινωνίας M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 11

16 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Οθόνη προειδοποίησης εκκίνησης VesselView 7 Μόλις ξεκινήσει το VesselView 7, αναδύεται μια οθόνη προειδοποίησης η οποία ενημερώνει το χειριστή ότι δεν θα πρέπει να βασίζεται στο προϊόν ως κύρια πηγή πλοήγησης και ότι ο χρήστης αναλαμβάνει όλη την ευθύνη για τη λειτουργία και τους σχετιζόμενους κινδύνους. Αρχική οθόνη Όταν ο διακόπτης της μίζας είναι στη θέση on, θα εμφανιστεί μια οθόνη εκκίνησης της Mercury. Θα εμφανιστεί ο αριθμός ωρών κινητήρα για μέχρι τέσσερις κινητήρες. Στην κάτω δεξιά γωνία της οθόνης εμφανίζεται η έκδοση λογισμικού. Συγκροτήματα κινητήρα που διαθέτουν έλεγχο εκπομπών θα εμφανίζουν ένα εικονίδιο οθόνης στην κάτω αριστερή γωνία της οθόνης. Αρχική οθόνη Mercury Οδηγός Ρύθμισης ΣΗΜΑΝΤΙΚΟ: Μην επισπεύδετε την εκκίνηση του VesselView πατώντας κουμπιά ενώ γίνεται εκκίνηση του συστήματος για απόκτηση των δεδομένων σκάφους και κινητήρα. Όταν γίνει για πρώτη φορά εκκίνηση του VesselView ή μετά από επαναφορά σε εργοστασιακές ρυθμίσεις, το σύστημα θα χρειαστεί λίγα δευτερόλεπτα για να ολοκληρώσει τη διαδικασία φόρτωσης. Ο οδηγός εγκατάστασης του VesselView σάς καθοδηγεί στα πρώτα βήματα της διαμόρφωσης της μονάδας VesselView. Η πρόσβαση στον οδηγό εγκατάστασης μπορεί να γίνει οποιαδήποτε στιγμή μέσα από το εικονίδιο SETTINGS (ΡΥΘΜΙΣΕΙΣ) στο μενού κύλισης. Αγγίξτε το βέλος της γραμμής κύλισης και σαρώστε προς το εικονίδιο Settings (Ρυθμίσεις). Για να ξεκινήσετε τον Οδηγό εγκατάστασης, μετακινηθείτε προς το Settings>System>Setup Wizrd (Ρυθμίσεις > Σύστημα > Οδηγός εγκατάστασης). Αγγίξτε Next (Επόμενο) για να συνεχίσετε Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

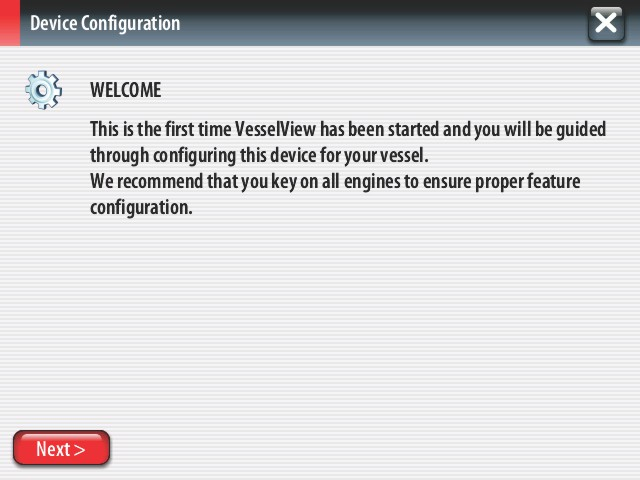

17 Εισαγωγή διαμόρφωσης Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Για να εισαγάγετε μια υπάρχουσα διαμόρφωση σκάφους, εισαγάγετε μια κάρτα micro SD με σύστημα αρχείων FAT ή FAT32 με το αρχείο διαμόρφωσης και επιλέξτε αυτό το αρχείο στο κυλιόμενο μενού. Εάν δεν υπάρχει αρχείο εισαγωγής, αγγίξτε Next (Επόμενο) για να συνεχίσετε. Ρύθμιση κινητήρα 1. Στην οθόνη Engine Setup (Εγκατάσταση κινητήρα), χρησιμοποιήστε το περιστροφικό κουμπί ή αγγίξτε τα πεδία του μενού για να επιλέξετε τη σωστή επιλογή. 2. Ολοκληρώστε τις επιλογές στην οθόνη Engine Setup (Εγκατάσταση κινητήρα). Όταν ολοκληρώσετε τις επιλογές σας, αγγίξτε το Next (Επόμενο) για να συνεχίσετε Μενού τύπου κινητήρα b - Μενού μοντέλου κινητήρα b Ανοίξτε και επιλέξτε την κατάλληλη επιλογή στα υπόλοιπα πεδία μενού στην οθόνη Engine Setup (Εγκατάσταση κινητήρα). Όταν ολοκληρώσετε τις επιλογές σας, αγγίξτε το Next (Επόμενο) για να συνεχίσετε. - Πεδίο επιλογής μοντέλου κινητήρα M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 13

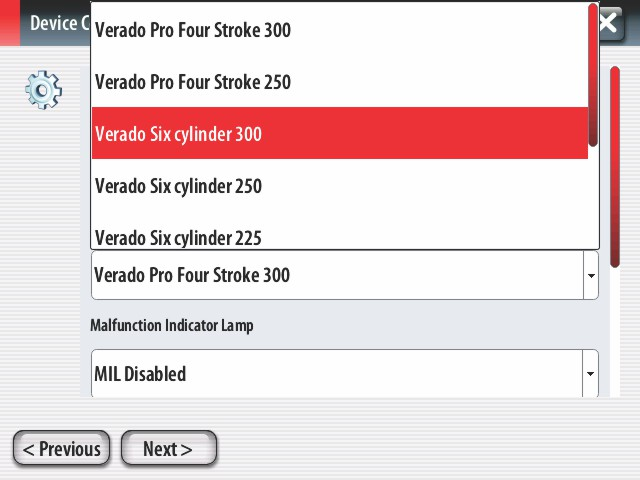

18 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης - Πεδίο επιλογής Joystick b - Πεδίο αριθμού κινητήρων b Ρύθμιση οθόνης Ανάλογα με τον αριθμό κινητήρων που υποδεικνύονται στην οθόνη Engine Setup (Εγκατάσταση κινητήρα), επιλέξτε τους κινητήρες που θα εμφανίζονται από αυτήν τη μονάδα VesselView. Μπορείτε να επιλέξετε έως τέσσερις κινητήρες. Αγγίξτε Next (Επόμενο) για να συνεχίσετε. - Επιλεγμένοι κινητήρες που θα εμφανίζονται Ρύθμιση συσκευής Στην οθόνη Device Setup (Εγκατάσταση συσκευής), χρησιμοποιήστε το περιστροφικό κουμπί ή αγγίξτε τα πεδία του μενού για να επιλέξετε τις σωστές επιλογές. Εάν χρησιμοποιείτε πολλαπλές συσκευές VesselView, φροντίστε να εκχωρήσετε μοναδικούς αριθμούς σε κάθε μονάδα, για να αποφευχθούν προβλήματα με τα δεδομένα. Οι αριθμοί πηδαλίου θα πρέπει να ταιριάζουν με τη θέση της κάθε επιμέρους μονάδας VesselView. Αγγίξτε Next (Επόμενο) για να συνεχίσετε. - Πεδίο επιλογής VesselView b - Πεδίο επιλογής πηδαλίου b Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

19 Ρύθμιση Μονάδων Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Επιλέξτε τις μονάδες μέτρησης με τις οποίες το VesselView θα εμφανίζει δεδομένα στην οθόνη (ταχύτητα, απόσταση και όγκους). Ορισμένες μονάδες μέτρησης μπορούν να τροποποιηθούν αργότερα. - Πεδίο επιλογής μονάδων μέτρησης Ρύθμιση παραμέτρων δεξαμενής Επιλέξτε τον αριθμό των δεξαμενών καυσίμου στο σκάφος, από το κυλιόμενο πεδίο. Αγγίξτε Next (Επόμενο) για να συνεχίσετε. - Πεδίο επιλογής αριθμού δεξαμενών Χρησιμοποιήστε το περιστροφικό κουμπί ή αγγίξτε τα πεδία του μενού για να επιλέξετε Tnk source (Πηγή δεξαμενής), Tnk type (τύπος δεξαμενής) και Tnk cpcity (χωρητικότητα δεξαμενής). - Πεδίο επιλογής προέλευσης δεξαμενής b - Πεδίο επιλογής τύπου δεξαμενής c - Πεδίο καταχώρησης χωρητικότητας δεξαμενής b c M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 15

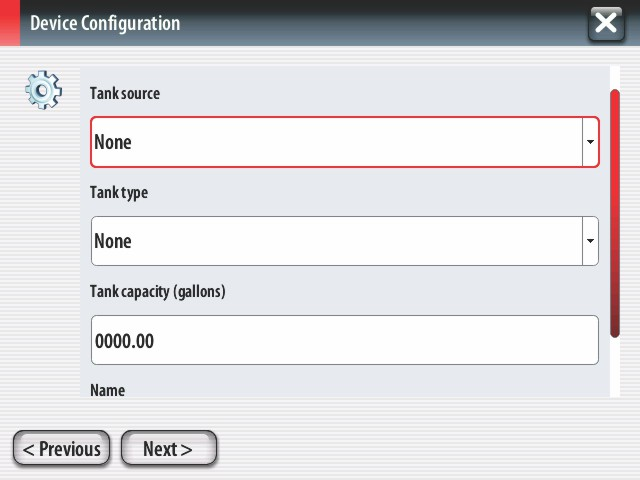

20 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Χρησιμοποιήστε το πληκτρολόγιο οθόνης για να εισαγάγετε τη χωρητικότητα. Όταν ολοκληρώσετε την εισαγωγή των δεδομένων χωρητικότητας δεξαμενής, αγγίξτε το OK για να κλείσετε το πληκτρολόγιο. Αγγίξτε Next (Επόμενο) για να συνεχίσετε. - Πεδίο καταχώρησης χωρητικότητας δεξαμενής b - Πληκτρολόγιο στην οθόνη b Το όνομα της δεξαμενής θα συμπληρωθεί μέσα στο πεδίο ονόματος. Για να αλλάξετε το όνομα της δεξαμενής, αγγίξτε το πεδίο και χρησιμοποιήστε το πληκτρολόγιο οθόνης για να προσαρμόσετε το όνομα της δεξαμενής. - Πεδίο ονόματος δεξαμενής Καταχώρηση ονόματος δεξαμενής b - Πατήστε το πλήκτρο Enter για να ολοκληρωθεί η καταχώρηση b Βάσει του αριθμού των δεξαμενών που έχουν εισαχθεί κατά τη ρύθμιση παραμέτρων, η οθόνη θα επιστρέψει στην οθόνη Tnk source (Προέλευση δεξαμενής). Όλα τα πεδία του μενού θα πρέπει να συμπληρωθούν με τις κατάλληλες πληροφορίες για κάθε επιπλέον δεξαμενή. Όταν συμπληρωθούν όλα τα πεδία του μενού, αγγίξτε το Next (Επόμενο) για να συνεχίσετε. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

21 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Σε μια οθόνη χωρητικότητας καυσίμου, θα εμφανίζεται η συνολική χωρητικότητα με βάση τα στοιχεία που έχουν εισαχθεί. - Πεδίο χωρητικότητας καυσίμου Διαμόρφωση ταχύτητας Στην οθόνη Speed Setup (Διαμόρφωση ταχύτητας) υπάρχουν τρεις επιλογές για να καθοριστεί το πώς το VesselView θα λαμβάνει τις πληροφορίες ταχύτητας. Εάν το σκάφος είναι εφοδιασμένο με GPS, το κυλιόμενο μενού θα επιτρέπει την επιλογή των διαθέσιμων συσκευών. Εάν το σκάφος είναι εφοδιασμένο με αισθητήρα pitot, η επιλογή αυτή θα είναι επιλεγμένη. Εάν το σκάφος είναι εφοδιασμένο με τροχό με πτερύγια, τότε θα εμφανίζεται μια κυλιόμενη επιτρεπόμενη επιλογή. Μετά την επιλογή της πηγής ταχύτητας, αγγίξτε το Next (Επόμενο) για να συνεχίσετε. b - Πεδίο πηγής «GPS» b - Πεδίο πηγής «Pitot» c - Πεδίο πηγής «Τροχός με πτερύγια» c Εάν έχει επιλεγεί το pitot ως πηγή, θα εμφανιστεί η οθόνη Pitot Speed Sensor (Αισθητήρας ταχύτητας Pitot). Χρησιμοποιήστε το κυλιόμενο μενού Pitot Sensor Type (τύπος αισθητήρα pitot) για να κάνετε την κατάλληλη επιλογή. Στους περισσότερους κινητήρες χρησιμοποιείται pitot 100 psi. Τα προϊόντα της Mercury Rcing θα χρησιμοποιούν το pitot 200 psi. Μετά την επιλογή, αγγίξτε το Next (Επόμενο) για να συνεχίσετε. - Πεδίο πίεσης Pitot M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 17

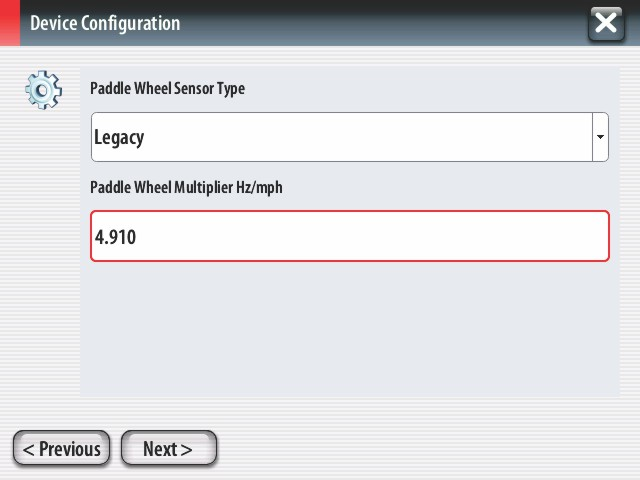

22 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Εάν επιλεγεί ως πηγή ο τροχός με πτερύγια, θα εμφανιστεί η οθόνη Pddle Wheel Sensor (Αισθητήρας τροχού με πτερύγια). Χρησιμοποιήστε το κυλιόμενο μενού Pddle Wheel Sensor Type (τύπος αισθητήρα τροχού με πτερύγια) για να κάνετε την κατάλληλη επιλογή. Μετά την επιλογή, αγγίξτε το Next (Επόμενο) για να συνεχίσετε. - Πεδίο τύπου αισθητήρα τροχού με πτερύγια Ολοκλήρωση οδηγού εγκατάστασης Αγγίξτε το Finish (Ολοκλήρωση) για να ολοκληρωθεί ο οδηγός εγκατάστασης στο VesselView. Μη σβήνετε τη μονάδα παρά μόνον εφόσον η οθόνη Finish (Ολοκλήρωση) αντικατασταθεί από την οθόνη δραστηριότητας σκάφους Διαμόρφωση πηγής δεδομένων Το VesselView θα ζητήσει τη διαμόρφωση των ανιχνεύσιμων πηγών δεδομένων. Αγγίξτε το ΟΚ για να συνεχίσετε Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

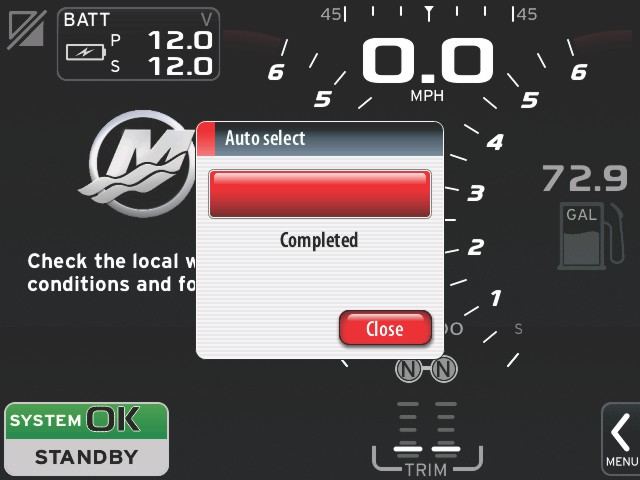

23 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Ενεργοποιήστε όλα τα προϊόντα και θέστε σε λειτουργία όλους τους κινητήρες για να διασφαλιστεί ότι μπορούν να εντοπιστούν όλες οι πηγές δημιουργίας δεδομένων. Αγγίξτε το Strt (Έναρξη) για να αρχίσει η διεργασία Όταν ολοκληρωθεί η αυτόματη επιλογή, αγγίξτε το Close (κλείσιμο) M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 19

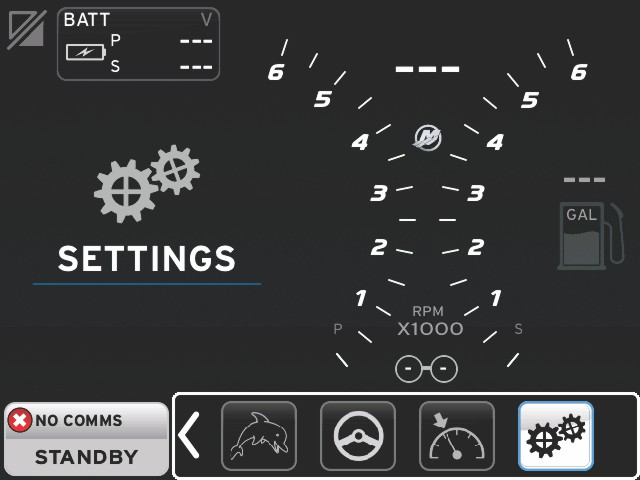

24 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Στη μονάδα VesselView θα εμφανιστεί η οθόνη System (Σύστημα). Τα συστήματα που λειτουργούν εντός προκαθορισμένων παραμέτρων θα εμφανίζονται με πράσινο χρώμα. Με το άγγιγμα του πεδίου System OK θα εμφανίζονται οι ώρες λειτουργίας κινητήρα Μενού Settings (Ρυθμίσεις) Τυχόν αλλαγές σε οποιαδήποτε από τις ρυθμίσεις μπορεί να γίνουν οποιαδήποτε στιγμή χρησιμοποιώντας το μενού Settings (ρυθμίσεις). Σε όλα τα κυλιόμενα και πτυσσόμενα μενού η πλοήγηση είναι δυνατή αγγίζοντας την οθόνη ή χρησιμοποιώντας το περιστροφικό κουμπί. Η πρόσβαση στο μενού Settings (Ρυθμίσεις) είναι δυνατή χρησιμοποιώντας τη γραμμή κύλισης στο κάτω δεξιό άκρο της οθόνης Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

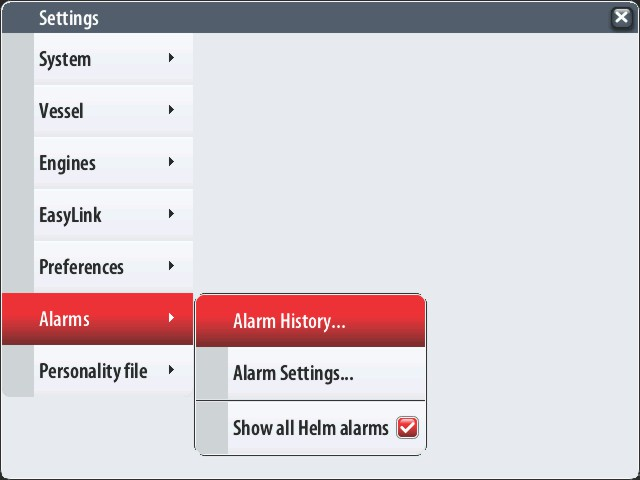

25 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης 1. Μενού System (Σύστημα) Μενού Vessel (Σκάφος) Μενού Engines (Κινητήρες) M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 21

26 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης 4. Μενού EsyLink Μενού Preferences (Προτιμήσεις) Μενού Alrms (Συναγερμοί) Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

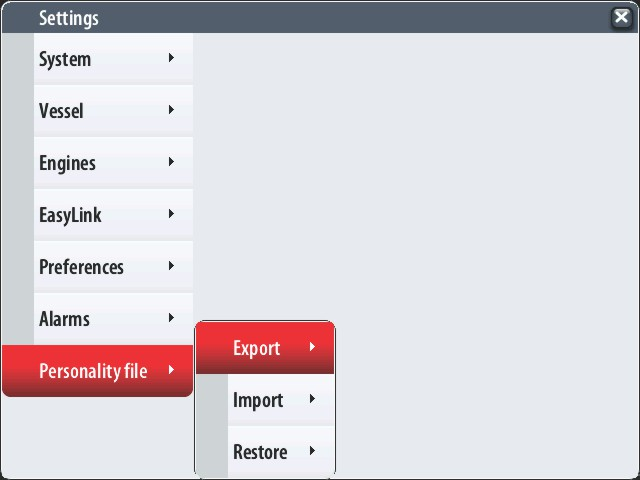

27 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης 7. Μενού Personlity file (Αρχείο προφίλ). Οθόνες ενδείξεων Εκκίνηση Κατά την εκκίνηση, μετά από την ακολουθία της αρχικής οθόνης, φορτώνεται η κύρια οθόνη και όλα τα δεδομένα και γραφικά είναι ενεργοποιημένα. Οι διαθέσιμες καταστάσεις είναι δύο: Κινητήρας σβηστός ή κινητήρας σε λειτουργία. Ο πίνακας και οι πληροφορίες που ακολουθούν, εξηγούν τη σειρά με την οποία αλλάζουν οι περιοχές μόνιμων δεδομένων και δεδομένων που επιλέγονται από το χρήστη. Κατάσταση κινητήρα Κινητήρας απενεργοποιημένος, μίζα ενεργοποιημένη Εκκίνηση κινητήρα Λειτουργία κινητήρα στο ρελαντί Περιοχή δεδομένων που επιλέγονται από το χρήστη Μήνυμα καλής διαχείρισης Σάρωση συστήματος σε εξέλιξη, εμφανίζεται μια κινούμενη προπέλα Το χρώμα του κινητήρα γίνεται πράσινο Λειτουργία κινητήρα σε σύμπλεξη Έξυπνα βοηθητικά δεδομένα επιπέδου 1 Κινητήρας απενεργοποιημένος, μίζα ενεργοποιημένη Όταν η μίζα είναι ενεργοποιημένη και οι κινητήρες δεν είναι σε λειτουργία, στην περιοχή των δεδομένων που επιλέγονται από το χρήστη, εμφανίζεται η οθόνη μηνύματος καλής διαχείρισης της Mercury. Θα είναι διαθέσιμες όλες οι λειτουργίες και δεν θα εμφανίζονται δεδομένα κανενός κινητήρα. Τα μηνύματα επιλέγονται με τυχαίο τρόπο. Στα παραδείγματα περιλαμβάνονται και τα εξής: Do you hve flottion devices, Mercury reminds you to plese bot sfely [Έχετε εφοδιαστεί με διατάξεις επίπλευσης; H Mercury σας υπενθυμίζει να ταξιδεύετε με ασφάλεια]. The good stewrdship list items re subject to chnge depending on engine type or personlity configurtion. [Τα στοιχεία του καταλόγου καλής διαχείρισης υπόκεινται σε αλλαγή, ανάλογα με τον τύπο κινητήρα ή τη διαμόρφωση προφίλ]. Λειτουργία κινητήρα στο ρελαντί When the engine is running, the user-selected dt re of the disply will show green propeller when the system scn report is finished. [Όταν ο κινητήρας βρίσκεται σε λειτουργία, η περιοχή της οθόνης με τα δεδομένα που επιλέγονται από το χρήστη θα εμφανίσει μια πράσινη προπέλα, όταν ολοκληρωθεί η αναφορά σάρωσης του συστήματος]. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 23

28 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης The user-selected dt re of the screen will disply n nimted propeller nd progress br to indicte scn is in progress. [Η περιοχή της οθόνης με τα δεδομένα που επιλέγονται από το χρήστη θα εμφανίζει μια κινούμενη προπέλα και τη γραμμή εξέλιξης για να υποδείξει ότι υπάρχει σάρωση σε εξέλιξη]. DEPTH FT MPH 5 GPS Κινούμενη προπέλα b - Γραμμή εξέλιξης b P PC 1 2 RPM X SC S N R G F OK SYSTEM OK P TAB TRIM S TAB MENU Αν ο κινητήρας τεθεί σε σύμπλεξη σε οποιαδήποτε χρονική στιγμή, η σάρωση συστήματος θα διακοπεί, η προπέλα θα γίνει πράσινη και θα εμφανιστούν έξυπνα βοηθητικά δεδομένα επιπέδου 1. Μόλις ολοκληρωθεί η σάρωση, μπορεί να εμφανιστούν διάφορα αναδυόμενα παράθυρα που σχετίζονται με το περιεχόμενο: σφάλματα κινητήρα, υπενθυμίσεις συντήρησης, σφάλματα επικοινωνίας, αναφορά επιτυχούς ολοκλήρωσης σάρωσης συστήματος. DEPTH FT MPH 5 GPS P PC 1 RPM X SC S N R G F OK SYSTEM OK P TAB TRIM S TAB MENU Βλάβη κινητήρα Αν ανιχνευτεί σφάλμα του κινητήρα κατά τη σάρωση του συστήματος, η περιοχή των δεδομένων που επιλέγονται από το χρήστη θα εμφανίσει ένα περιγραφικό κείμενο σε οθόνη σφάλματος με έντονο χρώμα. Το χρώμα της οθόνης σφάλματος εξαρτάται από τον τύπο σφάλματος που έχει ανιχνευτεί. Το πεδίο κατάστασης συστήματος στην κάτω αριστερή γωνία θα αλλάζει ανάλογα με τη βλάβη που απεικονίζεται. b c d e DEPTH FT MPH 5 GPS 5 P PC RPM X SC S - Εικονίδιο προειδοποίησης με τίτλο σφάλματος b - Σύντομο κείμενο ή κείμενο παλαιού τύπου c - Θέση σφάλματος κινητήρα d - Κείμενο ενεργειών αντιμετώπισης e - Αριθμός σφαλμάτων N R G F OK SYSTEM OK P TAB TRIM S TAB MENU Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

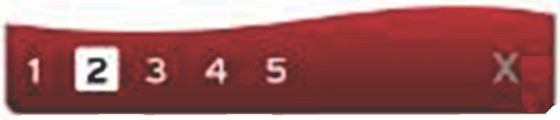

29 Πλοήγηση στα σφάλματα Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Όταν υπάρχουν βλάβες, αυτές θα καταλάβουν την περιοχή των δεδομένων που επιλέγονται από το χρήστη. Οι βλάβες αναγνωρίζονται με αριθμούς κατά μήκος του κάτω μέρους της περιοχής δεδομένων που επιλέγονται από το χρήστη. 1. Το πεδίο που επιλέγεται από το χρήστη θα εμφανίζει το πρώτο σφάλμα ως προεπιλογή και θα έχει άσπρο φόντο με μαύρο αριθμό. 2. Το επιλεγμένο σφάλμα θα εναλλάσσεται μεταξύ του αριθμού σφάλματος και του συμβόλου θετικού πρόσημου (+) υποδεικνύοντας ότι υπάρχουν περισσότερα δεδομένα για προβολή. b - Αριθμός σφαλμάτων b - Επιλεγμένο σφάλμα c - Εικονίδιο εξόδου για σφάλματα 3. Όταν υπάρχει το σύμβολο θετικού πρόσημου (+), υπάρχει η δυνατότητα προβολής επιπρόσθετων δεδομένων σε σχέση με αυτό το σφάλμα. 4. Όταν τα επιπρόσθετα δεδομένα απαιτούν περισσότερες σελίδες, η περιοχή σφαλμάτων θα εμφανίζει έναν ή περισσότερους κύκλους. Ο κύκλος της επιλεγμένης σελίδας θα είναι άσπρος. Αυτή η περιοχή θα εμφανίζει τη μακροσκελή περιγραφή του σφάλματος. 5. Για να βγείτε από το πεδίο σφαλμάτων, χρησιμοποιήστε το κουμπί X. Προγραμματισμένη συντήρηση κινητήρα c Αν ανιχνευτεί μήνυμα υπενθύμισης συντήρησης κατά τη σάρωση του συστήματος, η περιοχή δεδομένων που επιλέγονται από το χρήστη θα εμφανίσει ένα περιγραφικό κείμενο με έντονο χρώμα. Το πεδίο κατάστασης συστήματος στην κάτω αριστερή γωνία θα αλλάζει ανάλογα με το ζήτημα συντήρησης το οποίο απεικονίζεται. Να χρησιμοποιείτε την κοινή λογική για την προστασία της επένδυσής σας και να ελέγχετε το λάδι του κινητήρα σε τακτική βάση, κατά προτίμηση πριν από κάθε χρήση. 1. Όταν έχει παρέλθει πλήρως το διάστημα προγραμματισμένης συντήρησης, η περιοχή των δεδομένων που επιλέγονται από το χρήστη θα εμφανίσει μια γενική υπενθύμιση συντήρησης για την εκτέλεση προγραμματισμένης συντήρησης. DEPTH FT MPH 5 GPS P PC 1 RPM X SC S N R G F OK SYSTEM OK P TAB TRIM S TAB MENU Ανοίξτε το εικονίδιο + για να αναπτύξετε το κείμενο. Μπορείτε να επαναφέρετε τη συντήρηση στο 100% ή να βγείτε από την οθόνη. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 25

30 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης ΣΗΜΕΙΩΣΗ: Στο πεδίο κατάστασης συστήματος θα εμφανίζεται η υπενθύμιση συντήρησης με το εικονίδιο του γαλλικού κλειδιού μέχρι να γίνει εκκαθάριση του σφάλματος από το σύστημα. SYSTEM OK DEPTH FT MPH 5 GPS P PC 1 RPM X SC S N R G F OK SYSTEM OK P TAB TRIM S TAB MENU Μετά από την επαναφορά της υπενθύμισης συντήρησης, το εικονίδιο του γαλλικού κλειδιού δεν θα εμφανίζεται πλέον στο πεδίο κατάστασης συστήματος Σάρωση συστήματος - Έκθεση σάρωσης Όταν ολοκληρωθεί η σάρωση του συστήματος και δεν έχουν υπάρξει σφάλματα, υπενθυμίσεις συντήρησης ή σφάλματα επικοινωνίας, η περιοχή των δεδομένων που επιλέγονται από το χρήστη θα εμφανίσει την ένδειξη SCAN COMPLETE (ΟΛΟΚΛΗΡΩΣΗ ΣΑΡΩΣΗΣ) σε συνδυασμό με μια αναφορά και ένα μήνυμα καλής διαχείρισης. Η έκθεση σάρωσης θα εμφανίζεται μέχρι ο κινητήρας να τεθεί σε ταχύτητα ή μέχρι να πατηθεί το κουμπί Χ. Τα μηνύματα καλής διαχείρισης επιλέγονται με τυχαίο τρόπο. Στα παραδείγματα περιλαμβάνονται και τα εξής: Do you hve flottion devices, Mercury reminds you to plese bot sfely [Έχετε εφοδιαστεί με διατάξεις επίπλευσης; H Mercury σας υπενθυμίζει να ταξιδεύετε με ασφάλεια]. The good stewrdship list items re subject to chnge depending on engine type or personlity configurtion. [Τα στοιχεία του καταλόγου καλής διαχείρισης υπόκεινται σε αλλαγή, ανάλογα με τον τύπο κινητήρα ή τη διαμόρφωση προφίλ]. DEPTH FT MPH 5 GPS DEPTH FT MPH 5 GPS P PC 1 RPM X SC S P PC 1 RPM X SC S N R G F N R G F OK SYSTEM OK OK SYSTEM OK P TAB TRIM S TAB MENU P TAB TRIM S TAB MENU Ολοκλήρωση σάρωσης Μήνυμα καλής διαχείρισης Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

31 Σφάλματα επικοινωνίας Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Όταν η σάρωση συστήματος ανιχνεύσει σφάλμα επικοινωνίας, η σάρωση θα διακοπεί και όλα τα πεδία δεδομένων θα εμφανίζονται με διακεκομμένες γραμμές. Το πεδίο κατάστασης του συστήματος θα είναι γκρι με ένα Χ σε κόκκινο κύκλο και ένα κείμενο που θα έχει την ένδειξη Comm Error (Σφάλμα επικοινωνίας). DEPTH FT MPH GPS P PC 1 RPM X SC S N R G F P TAB TRIM S TAB MENU Σφάλμα επικοινωνίας 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 27

32 Ενότητα 2 - Αρχικές οθόνες και οδηγός εγκατάστασης Σημειώσεις: Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

33 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Πίνακας περιεχομένων Λειτουργικότητα πεδίου κατάστασης συστήματος Μετακίνηση εντός των πεδίων δεδομένων Μεγέθυνση πεδίων δεδομένων Αυτόματος κύκλος Λειτουργία γραμμής κύλισης Ενεργοποίηση γραμμής κύλισης και πλοήγηση Περιοχή δεδομένων που επιλέγονται από το χρήστη Εικονίδια γραμμής κύλισης Λειτουργία Economy Λειτουργία ECO Ελάχιστες και μέγιστες τιμές ECO Στόχοι σ.α.λ. και τριμαρίσματος (trim) ECO Χρώματα στόχου Πλοήγηση ECO Ανανέωση ECO Ελαχιστοποίηση Αλλαγή στόχων ECO Αλλαγή τιμών στόχου Λειτουργία Smrt Tow Smrt Tow Στόχοι Smrt Tow Περιοχή δεδομένων που επιλέγονται από το χρήστη Smrt Tow Πλοήγηση Αποθήκευση Δημιουργία προσαρμοσμένης εκκίνησης Λειτουργία αυτόματης πλεύσης με σταθερή ταχύτητα (Cruise Control) Cruise Control (Έλεγχος πλεύσης με σταθερή ταχύτητα) Περιοχή δεδομένων αυτόματης πλεύσης με σταθερή ταχύτητα (Cruise Control) Συνεχής μεταβολή περιοχής δεδομένων Αυτόματη πλεύση με σταθερή ταχύτητα Περιοχή δεδομένων που επιλέγονται από το χρήστη Πλοήγηση πλεύσης Λειτουργία αυτόματου πιλότου Επισκόπηση οθόνης αυτόματου πιλότου Πλοήγηση οθονών αυτόματου πιλότου Ελαχιστοποίηση του αυτόματου πιλότου Λειτουργία πλεύσης με χαμηλή ταχύτητα Έλεγχος πλεύσης χαμηλής ταχύτητας Περιοχή δεδομένων πλεύσης με χαμηλή ταχύτητα Συνεχής μεταβολή πεδίου δεδομένων Troll (πλεύση με χαμηλή ταχύτητα) Περιοχή δεδομένων που επιλέγονται από το χρήστη Πλοήγηση πλεύσης χαμηλής ταχύτητας M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 29

34 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Λειτουργικότητα πεδίου κατάστασης συστήματος Το πεδίο κατάστασης συστήματος χρησιμοποιείται για τη μετάδοση ειδικών πληροφοριών για τον κινητήρα και ενεργών λειτουργιών. Θα είναι πάντα ορατό στην κύρια οθόνη στην κάτω αριστερή γωνία της οθόνης, εκτός αν έχει εμφανιστεί κάποια αναδυόμενη οθόνη προειδοποίησης. Το χρώμα, το εικονίδιο και το κείμενο θα αλλάζουν ανάλογα με την κατάσταση του συστήματος, τις προειδοποιήσεις, τις ενδείξεις συντήρησης και τις ενεργές λειτουργίες. Το προφίλ του σκάφους (vessel personlity) και ο τύπος εγκατάστασης συγκροτήματος κινητήρα θα έχουν άμεση επίδραση στο ποια εικονίδια θα είναι διαθέσιμα στο πεδίο κατάστασης του συστήματος. Στον πίνακα που ακολουθεί, δεν αναγράφονται όλα τα διαθέσιμα εικονίδια. Παραδείγματα δίσκου συστήματος Εικονίδιο κινητήρα όταν η μίζα είναι ενεργοποιημένη. Το εικονίδιο είναι ορατό μόνο όταν το συγκρότημα του κινητήρα διαθέτει έλεγχο εκπομπών Σφάλμα επικοινωνίας όταν η μίζα είναι ενεργοποιημένη. Το συγκρότημα κινητήρα δεν επικοινωνεί μέσω του δικτύου περιοχής ελέγχου Υποδεικνύει ότι κάθε στοιχείο που είναι συνδεδεμένο στο δίκτυο περιοχής ελέγχου βρίσκεται εντός των παραμέτρων κανονικής λειτουργίας Εικονίδιο προειδοποίησης που υποδεικνύει την εκδήλωση σφάλματος Προειδοποίηση που υποδεικνύει ότι το διαγνωστικό σύστημα του σκάφους για τον δεξιό κινητήρα έχει ανιχνεύσει σφάλμα. Όλες οι άλλες θέσεις κινητήρων όπου εντοπίζεται βλάβη θα είναι παρόμοιες Ανίχνευση σημείου πορείας αυτόματου πιλότου. Το πορτοκαλί χρώμα υποδεικνύει ότι η ανίχνευση σημείου πορείας είναι ενεργή και ελέγχεται από τον υπολογιστή. Αν η ανίχνευση σημείου πορείας του αυτόματου πιλότου είναι σε λειτουργία αναμονής (μη ενεργή), το χρώμα του πεδίου θα είναι γκρι. Αυτή η αλλαγή διάταξης χρωμάτων είναι ίδια για όλες τις λειτουργίες του αυτόματου πιλότου. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

35 Μετακίνηση εντός των πεδίων δεδομένων Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη μοιράζεται τον ίδιο χώρο με την εξέλιξη σάρωσης κατά την αρχική εκκίνηση, τα μηνύματα καλής διαχείρισης, τα χρονοδιαγράμματα συντήρησης και τις προειδοποιήσεις. Συγκεκριμένα δεδομένα όσον αφορά την εξέλιξη της εκκίνησης, αλλαγές στο συγκρότημα ισχύος ή τυχόν προειδοποιήσεις που προκύπτουν, εμφανίζονται στη διάρκεια αυτών των συμβάντων. b c d Ορισμοί μεγέθους πεδίου δεδομένων α β γ δ Το επίπεδο 4 είναι ένα μέγεθος πεδίου πλήρους οθόνης το οποίο εκδηλώνεται όταν εμφανίζονται αναδυόμενες προειδοποιήσεις. Το επίπεδο 3 είναι ένα πεδίο τυπικού μεγέθους οθόνης το οποίο εκδηλώνεται όταν αλλάζουν τα αναδυόμενα παράθυρα για το συγκρότημα του κινητήρα ή το σκάφος. Οι αλλαγές μπορεί να περιλαμβάνουν, χωρίς περιορισμό, το τριμάρισμα (trim), την πλοήγηση, την οθόνη ECO και το καύσιμο. Το επίπεδο 2 είναι ένα μέγεθος τυπικού πεδίου οθόνης για όλα τα πεδία δεδομένων. Το επίπεδο 1 είναι ένα τυπικό μέγεθος πεδίου οθόνης για όλα τα πεδία δεδομένων που περιλαμβάνουν τη σάρωση του συστήματος κατά την εκκίνηση. Μεγέθυνση πεδίων δεδομένων Τα πεδία δεδομένων μπορούν να μεγεθυνθούν επιλέγοντας το εικονίδιο ανάπτυξης (X-PAND) και πατώντας το περιστροφικό κουμπί Εικονίδιο ανάπτυξης Μετά από την ενεργοποίηση του εικονιδίου, η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη θα γεμίσει με τα μεγεθυμένα δεδομένα από την ενεργή επιλογή δεδομένων. Μπορούν να αναπτυχθούν έως έξι επιλογές, μία κάθε φορά, και θα ανακυκλώνονται με τη χρονολογική σειρά που παρουσιάζεται στην ακόλουθη απεικόνιση. Τα πεδία δεδομένων 3 και 4 θα εμφανίζουν μόνο τα προαιρετικά δεδομένα που επιλέγονται από το χρήστη. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 31

36 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης ΣΗΜΕΙΩΣΗ: Η προκαθορισμένη ρύθμιση τριμαρίσματος (trim) και αντιτίμονων δεν θα μεγεθύνεται εκτός αν αυτά έχουν ενεργοποιηθεί με εξωτερικά στοιχεία ελέγχου. Αν ενεργοποιηθούν, θα χρησιμοποιηθεί μία διαδικασία αναδυόμενου παραθύρου. Τα αναδυόμενα παράθυρα τριμαρίσματος (trim) και αντιτίμονων μπορούν να απενεργοποιηθούν από το μενού «Ρυθμίσεις» Κάθε πεδίο δεδομένων έχει τον δικό του δείκτη σελίδας στην κάτω αριστερή γωνία της περιοχής με τα δεδομένα που επιλέγονται από το χρήστη. Αγγίξτε τους διάφορους δείκτες σελίδας για να προβάλλετε επιπρόσθετες επιλογές. Αγγίξτε το εικονίδιο με τον κύκλο για να επιλεγούν κυκλικά όλες οι επιλογές δεδομένων μέσω μιας χρονολογικά καταχωρημένης ακολουθίας b c - Δείκτες σελίδας b - Εικονίδιο αυτόματος κύκλος c - Εικονίδιο έξοδος Αυτόματος κύκλος Όταν ο αυτόματος κύκλος είναι επιλεγμένος αλλά όχι ενεργοποιημένος, το εικονίδιο θα εμφανίζεται σε λευκό πεδίο. Πατήστε το περιστροφικό κουμπί για να ενεργοποιήσετε τον αυτόματο κύκλο. Το εικονίδιο θα εμφανίζεται σε μπλε πεδίο με λευκά βέλη και θα παραμείνει σε αυτόν τον χρωματικό συνδυασμό μέχρι να απενεργοποιηθεί ο αυτόματος κύκλος. Ο προκαθορισμένος χρόνος για τον αυτόματο κύκλο είναι πέντε δευτερόλεπτα ανά σελίδα και μπορεί να αλλάξει μέσα από το μενού Settings (Ρυθμίσεις). Για να απενεργοποιήσετε τον αυτόματο κύκλο, επιλέξτε το Χ και πατήστε το enter ή αγγίξτε το εικονίδιο αυτόματου κύκλου. Ο αυτόματος κύκλος θα βγει από την περιοχή με τα δεδομένα που επιλέγονται από το χρήστη. Λειτουργία γραμμής κύλισης Η γραμμή κύλισης προσφέρει πρόσβαση σε στοιχεία εικονιδίων που δεν εμφανίζονται στην περιοχή της οθόνης με τα δεδομένα που επιλέγονται από το χρήστη. Τα εικονίδια της γραμμής κύλισης θα είναι κρυμμένα μέχρι να ενεργοποιηθεί η γραμμή κύλισης. Με το άγγιγμα της καρτέλας με το βέλος MENU της γραμμής κύλισης οθόνης, θα επεκταθεί η γραμμή κύλισης. Με σάρωση προς τα δεξιά ή αριστερά θα περιηγηθείτε σε όλες τις επιλογές της γραμμής κύλισης. Εάν δεν γίνει κάποια επιλογή μέσα σε πέντε δευτερόλεπτα, η γραμμή κύλισης θα απενεργοποιηθεί. Όταν επιλέγεται κάποιο εικονίδιο, η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη μεταμορφώνεται ώστε να εμφανίζει το όνομα του εικονιδίου και τα δεδομένα που σχετίζονται με το συγκεκριμένο χαρακτηριστικό. Ενεργοποίηση γραμμής κύλισης και πλοήγηση 1. Πατήστε την καρτέλα με το βέλος MENU στη γραμμή κύλισης στην κάτω δεξιά γωνία της οθόνης. 2. Χρησιμοποιήστε το περιστροφικό κουμπί για να επισημάνετε το εικονίδιο το οποίο θέλετε να εμφανίζεται και πατήστε το περιστροφικό κουμπί για να το ενεργοποιήσετε. Το εικονίδιο της γραμμής κύλισης προς επιλογή, θα επιλεχθεί με τη βοήθεια ενός πλαισίου με λευκό φόντο. Εάν κάνετε πλοήγηση σαρώνοντας στη γραμμή κύλισης και αγγίζοντας το εικονίδιο, θα έχετε τα ίδια αποτελέσματα που δίνει και το περιστροφικό κουμπί Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

37 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης ΣΗΜΕΙΩΣΗ: Στα αριστερά και τα δεξιά της γραμμής κύλισης θα εμφανιστεί ένα εικονίδιο βέλους. Όταν είναι ορατό μόνο ένα εικονίδιο βέλους, πρέπει να κινηθείτε κατά τη κατεύθυνση που υποδεικνύεται από το βέλος. Όταν είναι ορατά και τα δύο βέλη, μπορεί να γίνει εναλλαγή ή σάρωση προς οποιαδήποτε κατεύθυνση. - Επιλεγμένο εικονίδιο b - Βέλη γραμμής κύλισης Περιοχή δεδομένων που επιλέγονται από το χρήστη b Κατά τη διάρκεια της διαδικασίας πλοήγησης μέσω της γραμμής κύλισης, όταν το εικονίδιο είναι φωτισμένο χρησιμοποιώντας το περιστροφικό κουμπί, η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη αλλάζει ώστε να εμφανίζει το εικονίδιο, το όνομα του εικονιδίου και μια περιγραφή σχετικά με το τι κάνει το συγκεκριμένο χαρακτηριστικό. Η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη θα εμφανίζει αυτές τις πληροφορίες για μόνο πέντε δευτερόλεπτα, εκτός εάν πατηθεί το περιστροφικό κουμπί. Παρομοίως, κατά τη χρήση της μεθόδου αγγίγματος και σάρωσης για πλοήγηση με τη γραμμή κύλισης, με το άγγιγμα των εικονιδίων κατά τη σάρωση θα εμφανίζεται το όνομα τους και η περιγραφή της αντίστοιχης λειτουργίας. Με ένα στατικό άγγιγμα χωρίς σάρωση μέσα σε πέντε δευτερόλεπτα, θα ενεργοποιηθούν αυτά τα δεδομένα στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 33

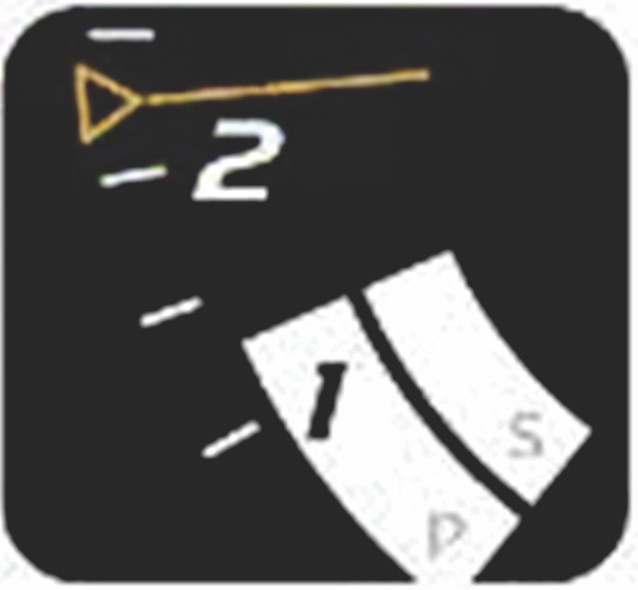

38 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Εικονίδια γραμμής κύλισης e i m q b f j n r c g k o d h l p Περιγραφή εικονιδίου α β γ δ ε στ. ζ η θ j k l m n o p q ιη Temperture (Θερμοκρασία) εμφανίζει τις τιμές θερμοκρασίας κινητήρα και υγρών για λάδι, νερό και καύσιμα. Εμφανίζει τη θερμοκρασία του αέρα περιβάλλοντος και του αέρα πολλαπλής. Οι διαθέσιμες πληροφορίες εξαρτώνται από το συγκρότημα του κινητήρα. Pressure (Πίεση) εμφανίζει τις τιμές πίεσης κινητήρα για νερό, λάδι, καύσιμα και υπερπλήρωση. Οι διαθέσιμες πληροφορίες εξαρτώνται από το συγκρότημα του κινητήρα. Voltge (Τάση) εμφανίζει τις τιμές της μπαταρίας για όλους τους κινητήρες. Tnks (Δεξαμενές) εμφανίζει δεδομένα για τις εσωτερικές δεξαμενές του σκάφους όσον αφορά τη χωρητικότητα σε καύσιμα, νερό, απόβλητα και λάδι (μόνο για δίχρονους κινητήρες). Trip Log (Ημερολόγιο ταξιδιού) εμφανίζει καταγεγραμμένα δεδομένα ταξιδιού: συνολική απόσταση, συνολικός χρόνος, μέση ταχύτητα και μέση κατανάλωση καυσίμου. Τα καταγεγραμμένα δεδομένα του ημερολογίου ταξιδιού μπορούν να διαγραφούν και να μηδενιστούν. Genertor (Γεννήτρια) εμφανίζει δεδομένα που μπορεί να στείλει η γεννήτρια μέσω του δικτύου περιοχής ελέγχου πρωτοκόλλου NMEA 2000 ή J1939: τρέχουσα κατάσταση (λειτουργία/διακοπή), τάση (Εναλλασσόμενο/συνεχές ρεύμα), hertz, ώρες, πίεση λαδιού και θερμοκρασία νερού. Smrt Tow ενεργοποιεί τα προφίλ Smrt Tow προς επιλογή. Τα προφίλ μπορούν να τροποποιηθούν. Troll Control (Πλεύση με χαμηλή ταχύτητα) ενεργοποιεί τον έλεγχο κινητήρα σε χαμηλή ταχύτητα. Μπορεί να χρησιμοποιηθεί για τον έλεγχο των σ.α.λ. του κινητήρα. Fuel Mngement (Διαχείριση καυσίμων) εμφανίζει στατιστικά στοιχεία του συστήματος καυσίμου: τρέχουσα οικονομία, μέση οικονομία, χρήση όγκου ανά ώρα, συνολική χωρητικότητα και κατανάλωση καυσίμων. Autopilot (Αυτόματος πιλότος) εμφανίζει δεδομένα του αυτόματου πιλότου Eco εμφανίζει πληροφορίες για την καθοδήγηση του χειριστή ως προς τη βέλτιστη θέση τριμαρίσματος (trim) και την ταχύτητα κινητήρα για βέλτιστη οικονομία καυσίμου. Nvigtion (Πλοήγηση)-εμφανίζει δεδομένα αναφορικά με το εγκατεστημένο σύστημα πλοήγησης: προσανατολισμός πυξίδας, γεωγραφικό μήκος και πλάτος, χρόνος μέχρι σημείο πορείας (TTW), διόπτευση προς το σημείο πορείας (BTW), απόσταση μέχρι το σημείο πορείας (DTW) και πορεία σε σχέση με το βυθό (COG). Expnd (επέκταση) εμφανίζει μεγεθυμένα δεδομένα από τις επιλεγμένες οθόνες δεδομένων. Τα επιλεγμένα δεδομένα θα εμφανίζονται κυκλικά στην οθόνη. Trim nd Tbs (Τριμάρισμα και Αντιτίμονα) -εμφανίζει τη θέση τριμαρίσματος και τη θέση των αντιτίμονων της μονάδας μετάδοσης κίνησης. Προκειμένου η συγκεκριμένη λειτουργία να παρέχει πληροφορίες, θα πρέπει να τοποθετηθεί ένας αισθητήρας πάνω στα αντιτίμονα. Performnce (Απόδοση) εμφανίζει εξελιγμένα δεδομένα απόδοσης: απόδοση αιχμής (σ.α.λ./ταχύτητα) και ίντσες ανά περιστροφή προπέλας. Engine Dt (Δεδομένα κινητήρα) εμφανίζει επιπρόσθετες πληροφορίες για τον κινητήρα: θερμοκρασία πολλαπλής, ποσοστό γκαζιού, φορτίο κινητήρα και πίεση προώθησης πολλαπλής. Οι διαθέσιμες πληροφορίες εξαρτώνται από το συγκρότημα του κινητήρα. Cruise Control (Αυτόματη πλεύση με σταθερή ταχύτητα) ενεργοποιεί την αυτόματη πλεύση με σταθερή ταχύτητα. Επιτρέπει στον χρήστη να ελέγχει το σκάφος με τις στροφές του κινητήρα ή την ταχύτητα του σκάφους. Ο έλεγχος της ταχύτητας του σκάφους απαιτεί την τοποθέτηση αισθητήρα στον τροχό με τα πτερύγια ή GPS. Settings (Ρυθμίσεις) κύρια θέση από την οποία μπορεί να γίνει ενεργοποίηση ή απενεργοποίηση δεδομένων, να αλλάξει η ανοχή ± των δεδομένων αισθητήρα, να επιλεχθούν οι εμφανιζόμενες τιμές (μετρικές/βρετανικές/ναυτικές) και να γίνει επαναφορά στις προκαθορισμένες εργοστασιακές ρυθμίσεις. Σημείωση: Η επαναφορά στις προκαθορισμένες εργοστασιακές ρυθμίσεις θα διαγράψει όλες τις προσαρμοσμένες ρυθμίσεις. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

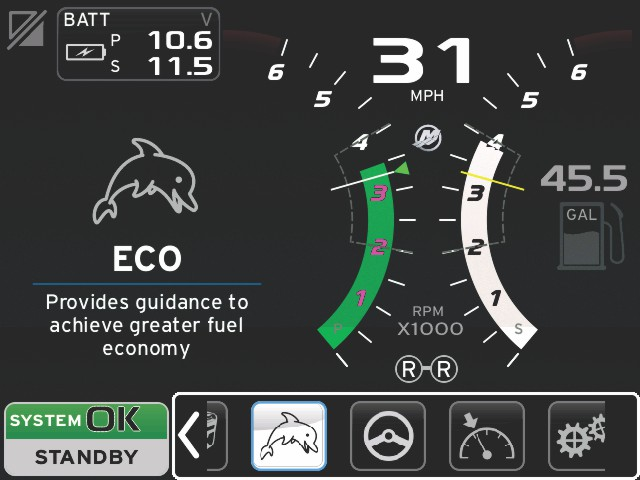

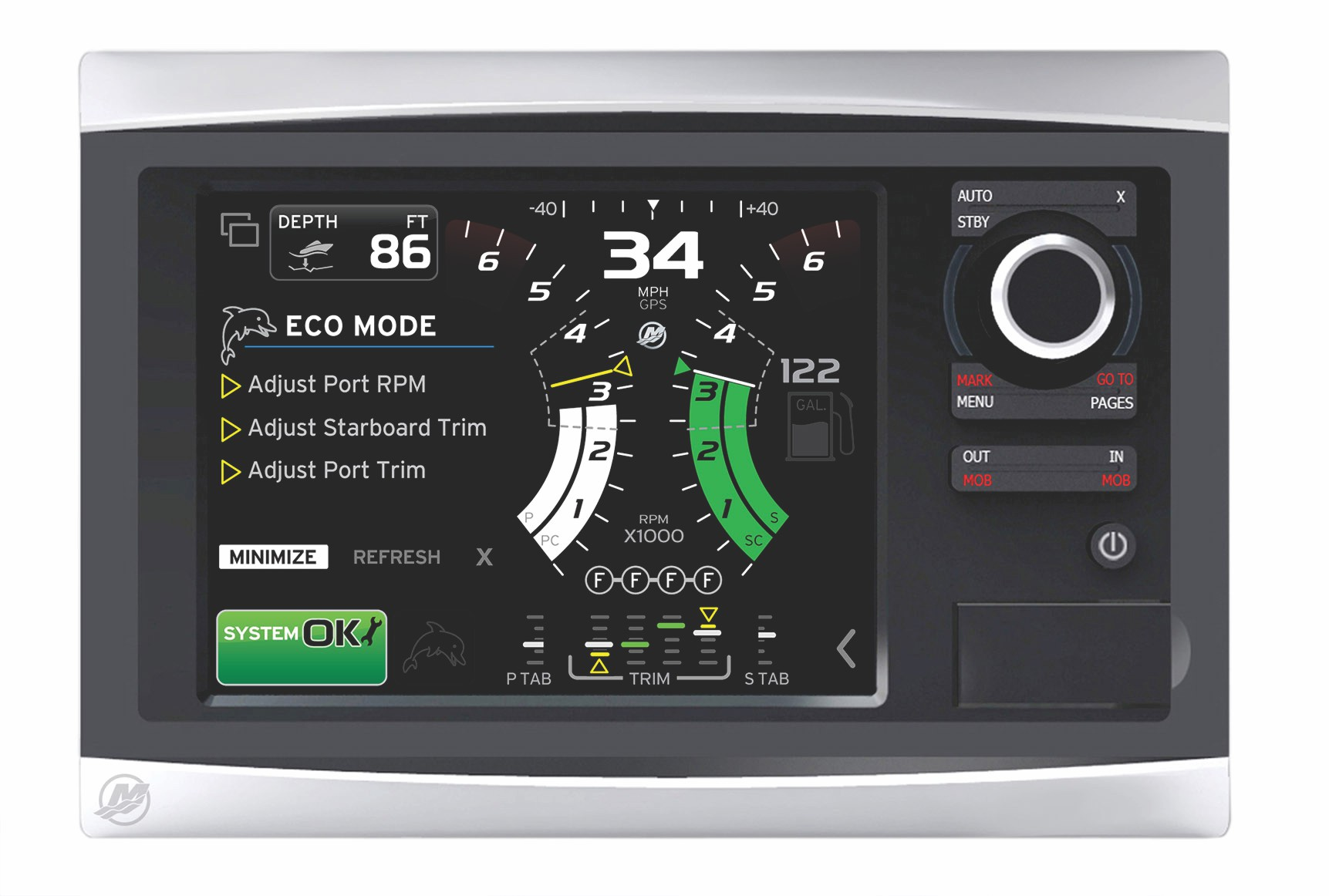

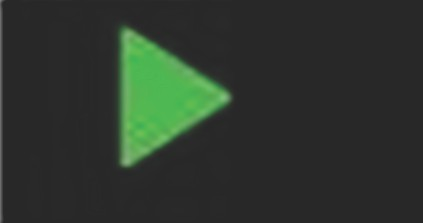

39 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Λειτουργία Economy Λειτουργία ECO Η λειτουργία ECO εμφανίζει πληροφορίες που καθοδηγούν το χειριστή να ορίσει τη βέλτιστη θέση τριμαρίσματος και στροφών κινητήρα για βέλτιστη οικονομία καυσίμου. Η μονάδα ελέγχου κινητήρα (ECM) ή η μονάδα ελέγχου προώθησης (PCM) υπολογίζει τη βέλτιστη οικονομία καυσίμου βάσει πληροφοριών από διάφορους αισθητήρες στο συγκρότημα του κινητήρα και το σκάφος Αγγίξτε την καρτέλα της γραμμής κύλισης οθόνης για να ανοίξετε τη γραμμή κύλισης. 2. Χρησιμοποιήστε το περιστροφικό κουμπί ή σαρώστε για να βρείτε το εικονίδιο ECO Mode και αγγίξτε το εικονίδιο ή πατήστε το κουμπί. Η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη θα εμφανίσει το στοιχείο εικονιδίου ECO με μια σύντομη περιγραφή του τρόπου επίτευξης βέλτιστης οικονομίας. Ελάχιστες και μέγιστες τιμές ECO Όταν είναι ενεργοποιημένη η λειτουργία ECO, οι γραμμές στόχου ελάχιστης και μέγιστης τιμής θα εμφανίζονται στη σάρωση σ.α.λ.: Αυτές οι γραμμές παρουσιάζουν το ενεργό βελτιστοποιημένο εύρος που πρόκειται να υπολογιστεί. Οι γραμμές στόχου μπορούν να ρυθμιστούν από το μενού Settings (Ρυθμίσεις) Στόχοι σ.α.λ. και τριμαρίσματος (trim) ECO Μόλις οι τιμές σ.α.λ. φτάσουν το εύρος της ελάχιστης τιμής, θα εμφανιστούν οι στόχοι σ.α.λ. και τριμαρίσματος (trim). Στη σάρωση σ.α.λ. θα εμφανιστεί μια έγχρωμη γραμμή με χρωματιστούς στόχους που θα παρέχει πληροφορίες στο χρήστη για τη θέση των τιμών στόχου, ενώ θα αλλάζει χρώμα μόλις επιτυγχάνεται βελτιστοποίηση. Χρώματα στόχου Κανόνες χρωματικού τριγώνου Κατάσταση Χρώμα Τιμή γεμίσματος Ενέργεια Εικόνα Μη επιτευχθείς στόχος Κίτρινο Περίγραμμα Αναλαμπή Επιτευχθείς στόχος Πράσινο Συνεχώς αναμμένη Συνεχής M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 35

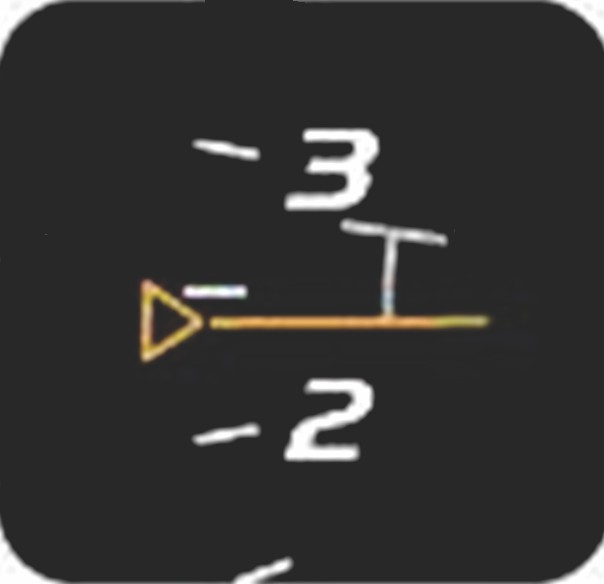

40 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Ακολουθούν παραδείγματα στόχων σ.α.λ. ECO σε διαφορετικές καταστάσεις Μη βελτιστοποιημένη Βελτιστοποιημένη Η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη θα εμφανίσει τους στόχους τριμαρίσματος (trim). Μόλις επιτευχθούν όλοι οι στόχοι, η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη θα αλλάξει και, αντί για οδηγίες, θα εμφανίσει την ένδειξη OPTIMIZED (ΒΕΛΤΙΣΤΟΠΟΙΗΜΕΝΗ) και την τρέχουσα τιμή οικονομίας καυσίμου Πλοήγηση ECO Η περιοχή του υποσέλιδου της περιοχής δεδομένων που επιλέγονται από το χρήστη θα εμφανίζει τις ενδείξεις REFRESH (ΑΝΑΝΕΩΣΗ), MINIMIZE (ΕΛΑΧΙΣΤΟΠΟΙΗΣΗ) και X. Η ελαχιστοποίηση θα αποκρύψει τις οδηγίες ECO και θα εμφανίσει την ένδειξη ECO MODE στο υποσέλιδο οθόνης συστήματος. Η ελαχιστοποίηση επιτρέπει στον χρήστη να εμφανίσει άλλες πληροφορίες στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη. Η ανανέωση θα μηδενίσει τις τιμές ECO και θα χρησιμοποιήσει νέες παραμέτρους για να καθορίσει τις τιμές στόχου σ.α.λ. και τριμαρίσματος (trim). Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

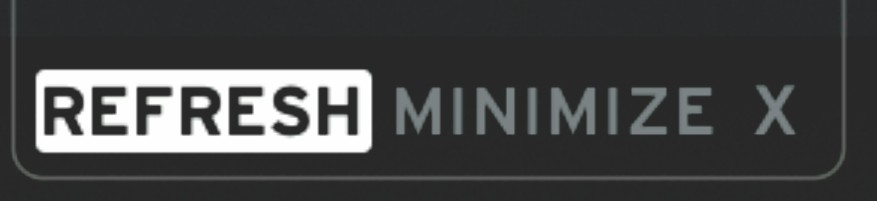

41 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Η επιλογή Χ θα κλείσει το πρόγραμμα ECO, καταργώντας τους στόχους σ.α.λ. και τριμαρίσματος (trim) από την περιοχή σταθερών δεδομένων. b c - Ανανέωση b - Ελαχιστοποίηση c - Έξοδος Ανανέωση ECO Η ανανέωση σας επιτρέπει να υπολογίσετε πάλι τις τρέχουσες τιμές που χρησιμοποιεί η ECO για τους στόχους σ.α.λ. και τριμαρίσματος (trim). 1. Επιλέξτε το χαρακτηριστικό ανανέωσης και πατήστε enter. 2. Στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη εμφανίζονται οδηγίες. Επιλέξτε το χαρακτηριστικό ανανέωσης και πατήστε enter. 3. Μόλις το σύστημα ολοκληρώσει τον υπολογισμό των νέων στόχων, η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη θα αλλάξει ώστε να υποδειχθεί ότι οι τιμές έχουν ανανεωθεί. 4. Η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη ECΟ θα εμφανίζει οδηγίες και τις νέες στοχευόμενες τιμές για βελτιστοποίηση της οικονομίας καυσίμου. Ελαχιστοποίηση Η ελαχιστοποίηση είναι ένα χαρακτηριστικό το οποίο επιτρέπει στον χρήστη να συνεχίσει με τα χαρακτηριστικά ECO ενώ εμφανίζονται επιπρόσθετες πληροφορίες στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη. 1. Όταν είναι επιλεγμένη η ελαχιστοποίηση, οι οδηγίες ECO καταργούνται και στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη εμφανίζονται επιπρόσθετες πληροφορίες. Μπορείτε επίσης να επιλέξετε περιορισμένα στοιχεία από τη γραμμή κύλισης. Η επιλογή μέσω της γραμμής κύλισης περιορίζεται στα ακόλουθα: Expnd, Fuel Mngement, Trip Log, Voltge, Nvigtion, Pressure, Temperture, Tnks και Genertor (Ανάπτυξη, Διαχείριση καυσίμων, Ημερολόγιο ταξιδιού, Τάση, Πλοήγηση, Πίεση, Θερμοκρασία, Δεξαμενές και Γεννήτρια). ΣΗΜΕΙΩΣΗ: Τα στοιχεία που είναι διαθέσιμα στη γραμμή κύλισης εξαρτώνται από τις πληροφορίες που είναι διαθέσιμες από το μετρητή και το προφίλ του σκάφους (vessel personlity). Τα στοιχεία που εμφανίζονται με γκρι χρώμα στη γραμμή κύλισης όταν είναι ενεργή η λειτουργία ECO, δεν είναι διαθέσιμα και δεν μπορούν να επιλεχθούν. 2. Όταν είναι ενεργοποιημένη η ελαχιστοποίηση, το υποσέλιδο της οθόνης του συστήματος θα εμφανίζει την ένδειξη ECO. 3. Για να μεγεθύνετε τη λειτουργία ECO, χρησιμοποιήστε την οθόνη αφής για να επισημάνετε το εικονίδιο ECO και πατήστε το ENTER. 4. Μόλις η λειτουργία ECO πετύχει τη βελτιστοποίηση, το κείμενο της περιοχής με τα δεδομένα που επιλέγονται από το χρήστη θα αλλάξει σε OPTIMIZED (ΒΕΛΤΙΣΤΟΠΟΙΗΜΕΝΗ). Αλλαγή στόχων ECO Το λογισμικό της ECO παρακολουθεί τους αισθητήρες του κινητήρα και αναζητά τη βέλτιστη τιμή οικονομίας καυσίμου ενώ το σκάφος βρίσκεται σε λειτουργία. Όταν το λογισμικό αναγνωρίσει βελτίωση της οικονομίας καυσίμου, το VesselView καταγράφει τις τιμές τριμαρίσματος (trim) και Σ.Α.Λ. κινητήρα που ίσχυαν εκείνη τη στιγμή. Αυτός ο υπολογισμός γίνεται είτε είναι ορατή η οθόνη ECO, είτε όχι. Όταν το λογισμικό έχει καταγράψει τις τιμές Σ.Α.Λ. και τριμαρίσματος (trim), τότε θα καθοδηγήσει με βέλη το χειριστή στο σημείο όπου ήταν η βέλτιστη ταχύτητα πλεύσης και ρύθμιση τριμαρίσματος (trim). Στις περισσότερες εφαρμογές, η οθόνη ECO δε χρειάζεται βαθμονόμηση, παρόλο που υπάρχουν ρυθμίσεις για την προσαρμογή του μετρητή ανάλογα με το δικό σας στυλ πλοήγησης. Οι προεπιλεγμένες ρυθμίσεις είναι εντός των αποδεκτών παραμέτρων για τις περισσότερες εφαρμογές σκαφών. Ακολουθούν οι προεπιλεγμένες ρυθμίσεις M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 37

42 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Προεπιλεγμένες ρυθμίσεις στόχου ECO Σταθερότητα οικονομίας καυσίμου Σταθερότητα Σ.Α.Λ. Ελάχιστο παράθυρο Σ.Α.Λ. Μέγιστο παράθυρο Σ.Α.Λ. Προσέγγιση στόχου Σ.Α.Λ. 10% Προσέγγιση στόχου τριμαρίσματος (trim) 3% 0,7 δευτερόλεπτα 0,7 δευτερόλεπτα 2000 σ.α.λ σ.α.λ. ΣΗΜΑΝΤΙΚΟ: Αν δεν έχει φορτωθεί προφίλ σκάφους με κάρτα micro SD, πριν γίνει δυνατή η χρήση της οθόνης ECO, πρέπει να εκτελεστεί χειροκίνητη βαθμονόμηση τριμαρίσματος (trim). Η χρήση προεπιλεγμένης βαθμονόμησης τριμαρίσματος (trim) δε θα επιτρέψει τη σωστή λειτουργία της οθόνης ECO. Αλλαγή τιμών στόχου 1. Ανοίξτε τη γραμμή κύλισης. 2. Χρησιμοποιήστε το περιστροφικό κουμπί για να επιλέξετε το τελευταίο εικονίδιο που είναι το Settings (Ρυθμίσεις) και πατήστε το κουμπί enter. 3. Μεταβείτε στο Network (Δίκτυο) και πατήστε enter. 4. Επιλέξτε ECO Mode (Λειτουργία ECO) και πατήστε enter. 5. Επιλέξτε την τιμή στόχου που θέλετε να αλλάξετε. 6. Αλλάξτε τα δεδομένα στόχου και πατήστε το κουμπί enter. 7. Συνεχίστε τη διαδικασία μέχρι να βγείτε από το στόχο. ΣΗΜΕΙΩΣΗ: Το μενού ρυθμίσεων θα κλείσει αφού βγείτε από το στόχο. Για να αλλάξετε άλλες τιμές στόχου, ανοίξτε τη γραμμή κύλισης. Θα επιλεχθεί το εικονίδιο Settings (Ρυθμίσεις). Ακολουθήστε την ίδια διαδικασία με αυτήν που περιγράφεται νωρίτερα για την αλλαγή άλλων τιμών στόχου. Λειτουργία Smrt Tow Smrt Tow Η λειτουργία Smrt Tow βασίζεται στις Σ.Α.Λ. του κινητήρα εκτός αν το σκάφος έχει εγκατεστημένο GPS και είναι συνδεδεμένο στο δίκτυο περιοχής ελέγχου. Όταν το σκάφος περιέχει GPS, μπορείτε να επιλέξετε είτε τους στόχους ταχύτητας ή τους στόχους Σ.Α.Λ. κινητήρα για τις επιλογές ελέγχου Smrt Tow. Μπορείτε επίσης να δημιουργήσετε προσαρμοσμένα προφίλ έναρξης Στόχοι Smrt Tow Η λειτουργία Smrt Tow τροποποιεί την περιοχή σταθερών δεδομένων ενσωματώνοντας δείκτες Σ.Α.Λ. και υπέρβασης εντός των σαρώσεων Σ.Α.Λ. Το στοχευόμενο σημείο ρύθμισης Σ.Α.Λ. θα είναι το πορτοκαλί χρώμα και η κλίμακα υπέρβασης θα είναι το λευκό χρώμα. b - Στόχος σημείου ρύθμισης Σ.Α.Λ. b - Κλίμακα υπέρβασης Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

43 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Το στοχευόμενο σημείο ρύθμισης Σ.Α.Λ. θα αλλάζει από ένα περίγραμμα όταν δεν είναι ενεργοποιημένο σε συμπαγές σχήμα όταν είναι ενεργοποιημένο. Στοχευόμενο σημείο ρύθμισης Σ.Α.Λ. Κατάσταση Χρώμα Τιμή γεμίσματος Εικόνα Σημείο ρύθμισης Πορτοκαλί Περίγραμμα Ενεργοποιημένο Πορτοκαλί Συνεχώς αναμμένη Όταν το Smrt Tow δεν είναι ενεργοποιημένο, η ένδειξη σάρωσης Σ.Α.Λ. είναι λευκή. Το Smrt Tow θα τροποποιεί το χρώμα της ένδειξης σάρωσης Σ.Α.Λ. σε πορτοκαλί όταν είναι ενεργοποιημένο Η ενεργή σάρωση Σ.Α.Λ. απεικονίζεται με πορτοκαλί χρώμα Περιοχή δεδομένων που επιλέγονται από το χρήστη Smrt Tow Η προεπιλεγμένη οθόνη του Smrt Tow σάς επιτρέπει να επιλέγετε, ορίζετε και τροποποιείτε ρυθμίσεις στα χαρακτηριστικά του Smrt Tow. Η κουκκίδα του γραφήματος εκκίνησης κινείται όταν το Smrt Tow είναι ενεργοποιημένο και εκτελεί κάποια ακολουθία εκκίνησης. Η κουκκίδα θα μετακινείται κατά μήκος της διαδρομής εκκίνησης παρουσιάζοντας το μέρος της ακολουθίας εκκίνησης που εκτελεί το σύστημα. Πλοήγηση LAUNCH Κινούμενη κουκκίδα γραφήματος εκκίνησης Το Smrt Tow χρησιμοποιεί την περιοχή δεδομένων που επιλέγονται από το χρήστη και το τμήμα του υποσέλιδου ώστε να σας δώσει τη δυνατότητα να προσαρμόζετε τις ρυθμίσεις. Πατήστε ή σαρώστε ώστε να μετακινηθείτε εντός των πεδίων του πλαισίου επιλογής. Το τμήμα του υποσέλιδου σάς επιτρέπει να ενεργοποιείτε ή να απενεργοποιείτε το Smrt Tow, να αποθηκεύετε ή να πραγματοποιείτε έξοδο. Υπάρχουν πέντε πεδία επιλογής. Χρησιμοποιήστε το περιστροφικό κουμπί ή το χειρισμό σάρωσης για κύλιση στην επιλογή προφίλ, το σημείο ρύθμισης Σ.Α.Λ./ταχύτητας και την ενεργοποίηση/απενεργοποίηση. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 39

44 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Για τα στοιχεία που βρίσκονται στην περιοχή δεδομένων του υποσέλιδου, απαιτείται το άγγιγμα της επιλογής ή το πάτημα του περιστροφικού κουμπιού για επισήμανση και αποδοχή. b - Επιλογή προφίλ b - Τιμή σημείου ρύθμισης c - Ενεργοποίηση d - Αποθήκευση e - Έξοδος c e d Η επιλογή προφίλ σας επιτρέπει να επιλέξετε μεταξύ των πέντε εργοστασιακά προκαθορισμένων προφίλ και πολλών ειδικών ρυθμίσεων που έχετε δημιουργήσει. Οι προσαρμοσμένες ρυθμίσεις μπορούν να τροποποιηθούν και να επανέλθουν στις τελευταίες γνωστές ρυθμίσεις. Εργοστασιακά προκαθορισμένα προφίλ Η τιμή του σημείου ρύθμισης θα δίνει τη δυνατότητα στο χειριστή να προσαρμόσει το σημείο ρύθμισης Σ.Α.Λ. ή ταχύτητας. Αυτά τα σημεία θα έχουν προεπιλεγμένες τιμές 10 mph ή 1700 σ.α.λ. μέχρι ο χειριστής να χρησιμοποιήσει την επιλογή QUICK SAVE (ΓΡΗΓΟΡΗ ΑΠΟΘΗΚΕΥΣΗ) για να παρακάμψει τις προεπιλεγμένες τιμές. Το σημείο ρύθμισης είναι η προεπιλεγμένη επιλογή όταν είναι ενεργοποιημένο το Smrt Tow. Ο χειριστής μπορεί να προσαρμόσει τις σ.α.λ. ή την ταχύτητα αγγίζοντας την περιοχή της οθόνης δεδομένων Προεπιλογή σημείου ρύθμισης Μετά από την πραγματοποίηση των επιθυμητών ρυθμίσεων, πατήστε την επιλογή στο υποσέλιδο της περιοχής δεδομένων. Η ενεργοποίηση ή απενεργοποίηση προκαλεί την ενεργοποίηση ή απενεργοποίηση αυτού του χαρακτηριστικού. Οι σαρώσεις Σ.Α.Λ. θα εμφανίζονται ως ανενεργές λευκές σαρώσεις. Ο χειριστής μπορεί να τροποποιήσει όλες τις ρυθμίσεις όταν το Smrt Tow βρίσκεται εκτός λειτουργίας (απενεργοποιημένο).. Η επιλογή «Ενεργοποιημένο» (on) εμφανίζεται με πράσινο χρώμα όταν είναι ενεργή Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

45 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης b. Η επιλογή «Απενεργοποιημένο» (off) εμφανίζεται με κόκκινο χρώμα όταν δεν είναι ενεργή - Μη ενεργή - κόκκινο b - Η κανονική σάρωση σ.α.λ. εμφανίζεται όταν είναι επιλεγμένη η λειτουργία MPH b Πατήστε SAVE (ΑΠΟΘΗΚΕΥΣΗ). Η αποθήκευση αλλάζει την οθόνη του Smrt Tow ώστε να δώσει τη δυνατότητα στο χειριστή να επιλέξει ταχεία αποθήκευση, αποθήκευση ως νέο, ή δημιουργία ειδικού. Αν ο χειριστής πατήσει το Χ, το Smrt Tow απενεργοποιείται και η περιοχή μόνιμων δεδομένων και δεδομένων που επιλέγονται από το χρήστη επιστρέφει στην προεπιλεγμένη οθόνη. Αποθήκευση Μόλις ο χειριστής επιλέξει αποθήκευση, η περιοχή δεδομένων που επιλέγονται από το χρήστη θα μεταβεί στις επιλογές αποθήκευσης. Η γρήγορη αποθήκευση είναι η προεπιλεγμένη επιλογή. Πατήστε την επιλογή για επιβεβαίωση b c - Γρήγορη αποθήκευση b - Αποθήκευση ως νέο c - Δημιουργία ειδικού Το στοιχείο QUICK SAVE (ΓΡΗΓΟΡΗ ΑΠΟΘΗΚΕΥΣΗ) αποθηκεύει το υπάρχον προφίλ με τις νέες τιμές σ.α.λ. ή ταχύτητας. Πατήστε το για να αποθηκεύσετε τα δεδομένα και να επιστρέψετε στην οθόνη Smrt Tow. Το στοιχείο SAVE AS NEW (ΑΠΟΘΗΚΕΥΣΗ ΩΣ ΝΕΟ) επιτρέπει στο χειριστή να αποθηκεύσει την τρέχουσα ρύθμιση με προσαρμοσμένο όνομα. Πατήστε για μετάβαση στο προσαρμοσμένο όνομα αρχείου. Η επιλογή ονόματος αρχείου είναι ενεργή ως προεπιλεγμένη ρύθμιση.. Χρησιμοποιήστε την οθόνη ή το περιστροφικό κουμπί για να αλλάξετε τα γράμματα. b. Χρησιμοποιήστε το περιστρεφόμενο κουμπί για να επιλέξετε «Sve» και πατήστε το κουμπί για να επιβεβαιώσετε τις αλλαγές. ΣΗΜΕΙΩΣΗ: Για έξοδο, επιλέξτε Χ και πατήστε το περιστρεφόμενο κουμπί. Η οθόνη θα μεταβεί στην κύρια προεπιλεγμένη οθόνη χωρίς να αποθηκευτούν τα νέα δεδομένα M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 41

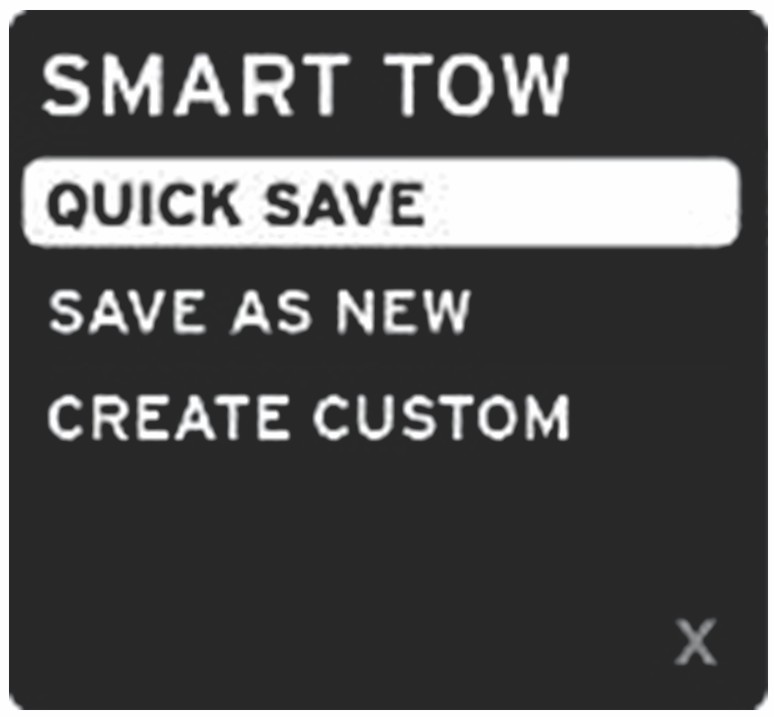

46 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Δημιουργία προσαρμοσμένης εκκίνησης Η δημιουργία προσαρμοσμένης εκκίνησης επιτρέπει στο χειριστή να δημιουργήσει ένα προσαρμοσμένο προφίλ εκκίνησης. Ο χειριστής μπορεί να προσαρμόσει το σημείο ρύθμισης των σ.α.λ. ή της ταχύτητας, το ρυθμό μεταβολής, την υπέρβαση και τη διάρκεια της υπέρβασης. Μόλις ο χειριστής επιλέξει αυτήν την επιλογή, η περιοχή με τα δεδομένα που επιλέγονται από το χρήστη αλλάζει στην οθόνη ρύθμισης προσαρμοσμένου προφίλ. Χρησιμοποιήστε το περιστρεφόμενο κουμπί για να μετακινήσετε το πλαίσιο επιλογής στα επιθυμητά πεδία που χρειάζονται ρύθμιση. Χρησιμοποιήστε την εντολή στην οθόνη για να ρυθμίσετε την τιμή του επιλεγμένου στοιχείου Μετά από την ολοκλήρωση του προσαρμοσμένου προφίλ, επιλέξτε NEXT (Επόμενο) ή X.. Όταν επιλέξετε Next (Επόμενο) η περιοχή δεδομένων που επιλέγονται από το χρήστη θα μεταβεί στην επιλογή SAVE AS NEW (ΑΠΟΘΗΚΕΥΣΗ ΩΣ ΝΕΟ) για τη δημιουργία προσαρμοσμένου ονόματος για το νέο προφίλ εκκίνησης. Πατήστε το περιστρεφόμενο κουμπί για να κάνετε αποδοχή της επιλογής. b. Επιλέγοντας έξοδο, οι ρυθμίσεις του προφίλ εξόδου δεν θα αποθηκευτούν και η οθόνη θα μεταβεί στην κύρια οθόνη του Smrt Tow. Λειτουργία αυτόματης πλεύσης με σταθερή ταχύτητα (Cruise Control) Cruise Control (Έλεγχος πλεύσης με σταθερή ταχύτητα). Το χαρακτηριστικό πλεύσης επιτρέπει στον χειριστή να επιλέγει ένα σημείο ρύθμισης και να προσαρμόζει την τιμή έτσι ώστε το σκάφος να διατηρεί συγκεκριμένη ταχύτητα ή σ.α.λ. του κινητήρα. Η αυτόματη πλεύση με σταθερή ταχύτητα βασίζεται στις σ.α.λ. εκτός αν το σκάφος είναι εφοδιασμένο με GPS της Mercury Mrine στο δίκτυο περιοχής ελέγχου. Αν το σκάφος είναι εφοδιασμένο με GPS της Mercury Mrine, η ταχύτητα του σκάφους θα είναι η προεπιλεγμένη ρύθμιση. Ο χειριστής μπορεί να επιλέξει μεταξύ σημείων ρύθμισης με βάση τις σ.α.λ. ή σημείων ρύθμισης με βάση την ταχύτητα. Ο τύπος της επιλογής αυτόματης πλεύσης με σταθερή ταχύτητα μπορεί να αλλάξει μέσα από το μενού «Ρυθμίσεις». Ανοίξτε τη γραμμή κύλισης και επιλέξτε το εικονίδιο πλεύσης. Ανατρέξτε στο Εικονίδια γραμμής κύλισης για να προσδιορίσετε το εικονίδιο πλεύσης ΣΗΜΕΙΩΣΗ: Το Cruise Control (Έλεγχος πλεύσης) μπορεί να απενεργοποιηθεί θέτοντας τους μοχλούς του χειριστηρίου στο νεκρό. Περιοχή δεδομένων αυτόματης πλεύσης με σταθερή ταχύτητα (Cruise Control) Συνεχής μεταβολή περιοχής δεδομένων Η αυτόματη πλεύση με σταθερή ταχύτητα θα τροποποιεί την περιοχή μόνιμων δεδομένων της οθόνης ενσωματώνοντας έναν δείκτη σ.α.λ. στη σάρωση σ.α.λ., όπως γίνεται και με τους στόχους Smrt Tow και λειτουργίας ECO. Όταν είναι ενεργοποιημένη η λειτουργία αυτόματης πλεύσης με σταθερή ταχύτητα, τα στοιχεία των σταθερών δεδομένων θα τροποποιούνται ώστε να μεταδίδουν τις ακόλουθες πληροφορίες: Σημείο ρύθμισης σ.α.λ. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

47 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Το χρώμα σάρωσης σ.α.λ. θα αλλάζει σε πορτοκαλί όταν αυτή η επιλογή είναι ενεργή, ώστε να υποδεικνύεται ότι ο κινητήρας ελέγχεται από υπολογιστή. b - Αυτόματη πλεύση με σταθερή ταχύτητα μη ενεργοποιημένη b - Αυτόματη πλεύση με σταθερή ταχύτητα ενεργοποιημένη Αυτόματη πλεύση με σταθερή ταχύτητα Περιοχή δεδομένων που επιλέγονται από το χρήστη Η αυτόματη πλεύση με σταθερή ταχύτητα θα τροποποιεί την περιοχή με τα δεδομένα που επιλέγονται από το χρήστη της οθόνης όταν είναι ενεργοποιημένη. Τα στοιχεία στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη θα αλλάζουν ώστε να επιτρέπουν στο χρήστη να ρυθμίσει τα ακόλουθα:. Σημείο ρύθμισης σ.α.λ b. Ενεργοποίηση ή απενεργοποίηση αυτόματης πλεύσης με σταθερή ταχύτητα b - Τιμή σημείου ρύθμισης b - Οδηγία c - Ενεργοποίηση d - Ελαχιστοποίηση e - Έξοδος c d e Πλοήγηση πλεύσης Η λειτουργία πλεύσης θα έχει τροποποιημένο σύστημα πλοήγησης, παρόμοιο με αυτό του Smrt Tow. Το τμήμα του υποσέλιδου στην περιοχή δεδομένων που επιλέγονται από το χρήστη επιτρέπει στο χειριστή να ενεργοποιεί ή απενεργοποιεί την αυτόματη πλεύση με σταθερή ταχύτητα, να ελαχιστοποιεί ή να πραγματοποιεί έξοδο. Η περιήγηση στο υποσέλιδο θα ακολουθεί την ίδια βασική στρατηγική επιλογών περιήγησης που ισχύει και για τα άλλα χαρακτηριστικά. 1. Χρησιμοποιήστε το περιστρεφόμενο κουμπί ή το χειρισμό σάρωσης για κύλιση μεταξύ των επιλογών στο υποσέλιδο. 2. Πατήστε το κουμπί για να ενεργοποιήσετε την επιλογή.. Η ενεργοποίηση ή απενεργοποίηση προκαλεί την ενεργοποίηση ή απενεργοποίηση του χαρακτηριστικού του στοιχείου. b. Η ελαχιστοποίηση θα αποκρύπτει τα δεδομένα πλεύσης και θα εμφανίζει την ένδειξη CRUISE (ΑΥΤΟΜΑΤΗ ΠΛΕΥΣΗ ΜΕ ΣΤΑΘΕΡΗ ΤΑΧΥΤΗΤΑ) στο υποσέλιδο οθόνης συστήματος. Αυτό επιτρέπει στον χειριστή να εμφανίζει πληροφορίες από άλλα επιλεγμένα εικονίδια. 3. Το πεδίο επιλογής προσαρμογής σημείου ρύθμισης θα είναι η προεπιλεγμένη θέση κατά την εκκίνηση της αυτόματης πλεύσης με σταθερή ταχύτητα. Αφού κάνετε τις προσαρμογές στις επιθυμητές ρυθμίσεις, χρησιμοποιήστε το περιστροφικό κουμπί για να μετακινήσετε το δείκτη στην επιλογή ενεργοποίηση/απενεργοποίηση στο τμήμα του υποσέλιδου με την περιοχή δεδομένων που επιλέγονται από το χρήστη.. Χρησιμοποιήστε το περιστροφικό κουμπί για να μετακινηθείτε μεταξύ των επιλογών σημείου ρύθμισης και του υποσέλιδου. b. Όταν η καρτέλα επιλογής βρίσκεται εκτός της περιοχής περιήγησης στο υποσέλιδο (πεδίο σημείου ρύθμισης), το μόνο που χρειάζεται να κάνει ο χειριστής είναι να χρησιμοποιήσει το περιστροφικό κουμπί για να αλλάξει τις ρυθμίσεις σ.α.λ. ή ταχύτητας. Δεν είναι απαραίτητο να πατηθεί το κουμπί για να ενεργοποιηθεί η νέα ρύθμιση. 4. Η ελαχιστοποίηση είναι ένα χαρακτηριστικό το οποίο επιτρέπει στο χειριστή να χρησιμοποιεί το χαρακτηριστικό Cruise (Aυτόματη πλεύση με σταθερή ταχύτητα) ενώ εμφανίζονται επιπρόσθετα δεδομένα στην περιοχή δεδομένων που επιλέγονται από το χρήστη. ΣΗΜΑΝΤΙΚΟ: Τα σημεία ρύθμισης δεν μπορούν να ρυθμιστούν όταν η αυτόματη πλεύση με σταθερή ταχύτητα είναι ελαχιστοποιημένη.. Η επιλογή του εικονιδίου της γραμμής κύλισης υπόκειται σε περιορισμούς. Στοιχεία τα οποία δεν είναι προσβάσιμα θα εμφανίζονται με γκρι χρώμα όταν είναι ενεργοποιημένη η αυτόματη πλεύση με σταθερή ταχύτητα. b. Εάν ο αυτόματος πιλότος είναι ενεργός, και η πλεύση είναι ελαχιστοποιημένη, το υποσέλιδο οθόνης συστήματος θα εμφανίζει την ένδειξη CRUISE (AΥΤΟΜΑΤΗ ΠΛΕΥΣΗ ΜΕ ΣΤΑΘΕΡΗ ΤΑΧΥΤΗΤΑ). 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 43

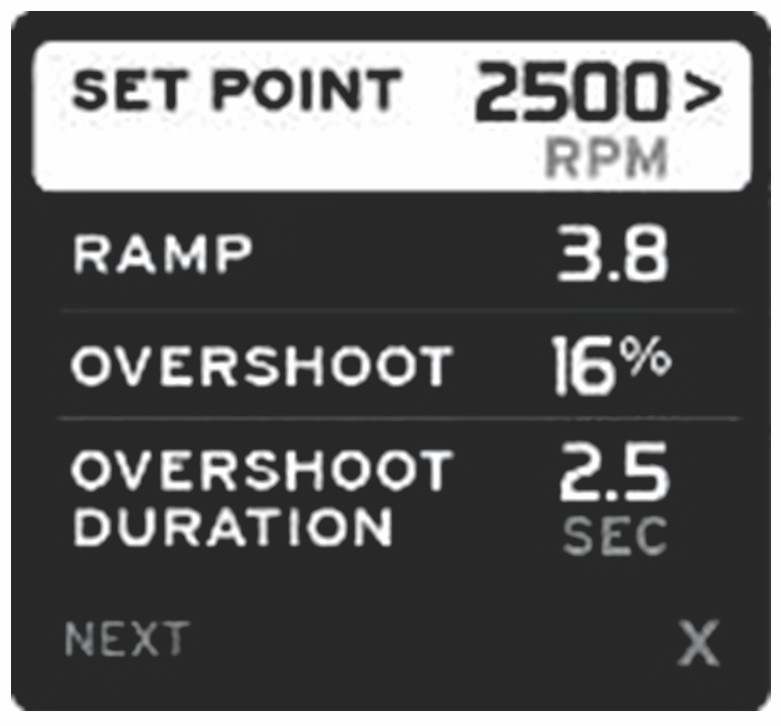

48 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Τα δεδομένα αυτόματης πλεύσης με σταθερή ταχύτητα θα εμφανίζονται πάνω από τις ρυθμίσεις αυτόματου πιλότου όταν ο χρήστης επιλέγει το πεδίο κατάστασης συστήματος. Αν αναδυθεί κάποιο μήνυμα ειδοποίησης του αυτόματου πιλότου ή ο χειριστής χρησιμοποιήσει το trckpd CAN του αυτόματου πιλότου, τα δεδομένα αυτόματου πιλότου θα γεμίζουν την περιοχή με τα επιλεγόμενα από το χρήστη δεδομένα. Ο χειριστής θα πρέπει να κάνει ελαχιστοποίηση για να αποκρύψει τα δεδομένα του αναδυόμενου παραθύρου. 5. Όταν ενεργοποιηθεί η ελαχιστοποίηση, το υποσέλιδο οθόνης συστήματος θα εμφανίζει την ένδειξη CRUISE (AΥΤΟΜΑΤΗ ΠΛΕΥΣΗ ΜΕ ΣΤΑΘΕΡΗ ΤΑΧΥΤΗΤΑ). 6. Όταν επιλέγεται η έξοδος ενώ εμφανίζεται η αυτόματη πλεύση με σταθερή ταχύτητα, το χαρακτηριστικό «cruise» (αυτόματη πλεύση με σταθερή ταχύτητα) απενεργοποιείται. Το εικονίδιο αυτόματης πλεύσης με σταθερή ταχύτητα θα εμφανίζεται δίπλα στο πεδίο κατάστασης συστήματος μέχρι να επιλεχθεί κάποιο άλλο εικονίδιο από τη γραμμή κύλισης. Λειτουργία αυτόματου πιλότου Επισκόπηση οθόνης αυτόματου πιλότου Το VesselView είναι μια επέκταση απεικόνισης για τις λειτουργίες του αυτόματου πιλότου και του χειριστηρίου (joystick). Όλες οι λειτουργίες αυτών των χαρακτηριστικών ελέγχονται μέσω του πίνακα δικτύου περιοχής ελέγχου (CAN) αυτόματου πιλότου της Mercury Mrine. Το VesselView θα εμφανίζεται όταν η λειτουργία είναι ενεργοποιημένη ή σε κατάσταση αναμονής. Καθώς το σκάφος φτάνει σε σημεία πορείας, θα εμφανίζονται αναδυόμενα παράθυρα που ζητούν την επιβεβαίωση της στροφής και κείμενο όσον αφορά τον τρόπο ρύθμισης του κινητήρα και των μονάδων μετάδοσης κίνησης για την επίτευξη μέγιστης απόδοσης. Πατώντας οποιοδήποτε κουμπί στο trckpd CAN του αυτόματου πιλότου, το VesseView επιστρέφει από προεπιλογή στην προβολή της οθόνης αυτόματου πιλότου. Όταν είναι ενεργοποιημένο αυτό το χαρακτηριστικό, το στοιχείο Autopilot (Αυτόματος πιλότος) θα εμφανίζεται ως ενεργό. Όλες οι λειτουργίες ελέγχονται από το pd του CAN. Πλοήγηση οθονών αυτόματου πιλότου Οι οθόνες του αυτόματου πιλότου θα έχουν τροποποιημένο σύστημα πλοήγησης. Οι πληροφορίες θα εμφανίζονται σε δύο σελίδες δεδομένων. Οι δείκτες σελίδας και το Χ θα είναι οι μόνες διαθέσιμες επιλογές Η σελίδα 1 θα περιέχει βασικές πληροφορίες του αυτόματου πιλότου. Η σελίδα 2 θα περιέχει επιπρόσθετα δεδομένα πλοήγησης. Χρησιμοποιήστε το Χ για να αποκρύψετε τα δεδομένα του αυτόματου πιλότου και να εμφανίσετε τη λειτουργία αυτόματου πιλότου στο πεδίο δεδομένων συστήματος. Αυτό επιτρέπει την εμφάνιση άλλων πληροφοριών στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη. b - Δείκτες σελίδας b - Απόκρυψη δεδομένων αυτόματου πιλότου Ελαχιστοποίηση του αυτόματου πιλότου Όταν έχει επιλεγεί η ελαχιστοποίηση στην περιοχή των δεδομένων που επιλέγονται από το χρήστη, τα δεδομένα αυτόματου πιλότου θα καταργηθούν. Μπορείτε να επιλέξετε να εμφανίζονται περιορισμένα στοιχεία από τη γραμμή κύλισης στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη. Ως προεπιλεγμένη ρύθμιση, θα εμφανίζονται τα τελευταία δεδομένα που επιλέχθηκαν από το χρήστη. Η επιλογή μέσω της γραμμής κύλισης περιορίζεται στα ακόλουθα: Expnd, ECO, Fuel Mngement, Trip Log, Voltge, Nvigtion, Pressure, Temperture, Tnks, Cruise, Genset, Settings (Ανάπτυξη, ECO, Διαχείριση καυσίμων, Ημερολόγιο ταξιδιού, Τάση, Πλοήγηση, Πίεση, Θερμοκρασία, Δεξαμενές, Αυτόματη πλεύση με σταθερή ταχύτητα, Genset, Ρυθμίσεις). ΣΗΜΕΙΩΣΗ: Τα στοιχεία της γραμμής κύλισης εξαρτώνται από το μετρητή και το προφίλ σκάφους (vessel personlity). Όταν το ECO είναι ενεργό και ο αυτόματος πιλότος είναι ελαχιστοποιημένος, το πεδίο κατάστασης συστήματος θα εμφανίζει την ένδειξη AUTO (ΑΥΤΟΜΑΤΟ). Τα στοιχεία στη γραμμή κύλισης που δεν μπορούν να επιλεχθούν, θα εμφανίζονται με γκρι χρώμα όταν είναι ενεργοποιημένος ο αυτόματος πιλότος. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

49 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης Όταν εμφανιστεί ένα αναδυόμενο παράθυρο του αυτόματου πιλότου ή χρησιμοποιηθεί ένα κουμπί στο pd του CAN του αυτόματου πιλότου, τα δεδομένα αυτόματου πιλότου θα γεμίζουν αυτόματα την περιοχή δεδομένων που επιλέγονται από το χρήστη. Πρέπει να επιλέξετε το Χ για να αποκρύψετε τα δεδομένα. Το πεδίο κατάστασης συστήματος θα εμφανίζει τη λειτουργία αυτόματου πιλότου η οποία είναι ενεργοποιημένη: διαδρομή, αυτόματη λειτουργία, ακολουθία σημείων πορείας ή αναμονή. Η ακολουθία σημείων πορείας θα εμφανίζεται με πορτοκαλί χρώμα στο πεδίο κατάστασης συστήματος και όλες οι άλλες λειτουργίες θα εμφανίζονται με γκρι χρώμα. Λειτουργία πλεύσης με χαμηλή ταχύτητα Έλεγχος πλεύσης χαμηλής ταχύτητας Το χαρακτηριστικό πλεύσης χαμηλής ταχύτητας επιτρέπει στον χειριστή να επιλέγει ένα σημείο ρύθμισης και να προσαρμόζει την τιμή έτσι ώστε το σκάφος να διατηρεί συγκεκριμένη ταχύτητα ή σ.α.λ. του κινητήρα. Η λειτουργία πλεύσης με χαμηλή ταχύτητα βασίζεται στις σ.α.λ., εκτός αν το σκάφος περιλαμβάνει GPS της Mercury Mrine στο δίκτυο περιοχής ελέγχου. Αν το σκάφος είναι εφοδιασμένο με GPS της Mercury Mrine, η ταχύτητα του σκάφους θα είναι η προεπιλεγμένη ρύθμιση. Ο χειριστής μπορεί να επιλέξει μεταξύ σημείων ρύθμισης βάσει σ.α.λ. ή σημείων ρύθμισης βάσει ταχύτητας. Ο τύπος επιλογής λειτουργίας πλεύσης χαμηλής ταχύτητας μπορεί να αλλάξει μέσα από το μενού «Ρυθμίσεις». Χρησιμοποιήστε τα κουμπιά με τα βέλη για να επιλέξετε το εικονίδιο πλεύσης με χαμηλή ταχύτητα. Ανατρέξτε στην ενότητα Εικονίδια γραμμής κύλισης για να προσδιορίσετε το εικονίδιο πλεύσης με χαμηλή ταχύτητα. Περιοχή δεδομένων πλεύσης με χαμηλή ταχύτητα Συνεχής μεταβολή πεδίου δεδομένων Η πλεύση με χαμηλή ταχύτητα θα τροποποιεί το πεδίο μόνιμων δεδομένων της οθόνης ενσωματώνοντας έναν δείκτη σ.α.λ. στη σάρωση σ.α.λ., παρόμοια με τους στόχους Smrt Tow και λειτουργίας ECO. Όταν είναι ενεργοποιημένη η λειτουργία πλεύσης με χαμηλή ταχύτητα, τα στοιχεία του πεδίου σταθερών δεδομένων θα τροποποιούνται ώστε να μεταδίδουν τις ακόλουθες πληροφορίες: Σημείο ρύθμισης σ.α.λ. Το χρώμα σάρωσης σ.α.λ. θα αλλάζει σε πορτοκαλί όταν είναι ενεργοποιημένο ώστε να υποδεικνύει ότι ο κινητήρας ελέγχεται από υπολογιστή b - Μη ενεργοποιημένο b - Ενεργοποιημένο Troll (πλεύση με χαμηλή ταχύτητα) Περιοχή δεδομένων που επιλέγονται από το χρήστη Η πλεύση με χαμηλή ταχύτητα θα τροποποιεί την περιοχή της οθόνης με τα δεδομένα που επιλέγονται από το χρήστη όταν είναι ενεργοποιημένη. Τα στοιχεία στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη θα αλλάζουν ώστε να επιτρέπουν στο χρήστη να ρυθμίσει τα ακόλουθα:. Σημείο ρύθμισης σ.α.λ M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 45

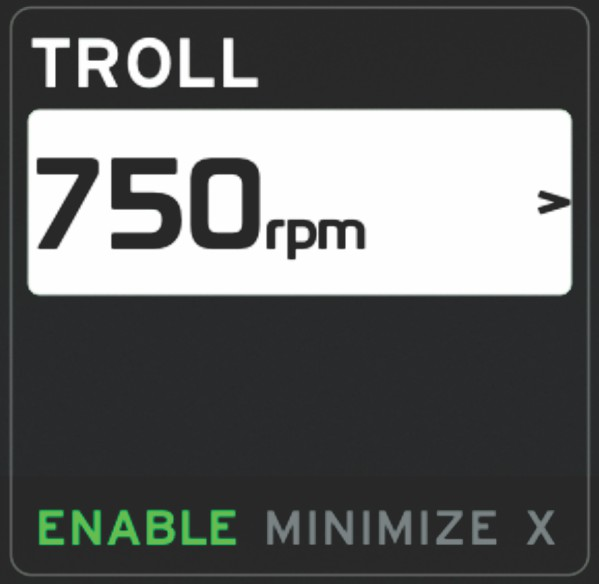

50 Ενότητα 3 - Επισκόπηση και λειτουργία οθόνης b. Κατάσταση ενεργοποίησης ή απενεργοποίησης πλεύσης με χαμηλή ταχύτητα - Τιμή σημείου ρύθμισης b - Ενεργοποίηση ή απενεργοποίηση c - Ελαχιστοποίηση d - Έξοδος b d c Πλοήγηση πλεύσης χαμηλής ταχύτητας Η λειτουργία πλεύσης με χαμηλή ταχύτητα θα έχει τροποποιημένο σύστημα περιήγησης παρόμοιο με το Smrt Tow. Το τμήμα του υποσέλιδου στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη επιτρέπει στον χειριστή να ενεργοποιεί ή απενεργοποιεί την πλεύση με χαμηλή ταχύτητα, να ελαχιστοποιεί ή να πραγματοποιεί έξοδο από το στοιχείο του προγράμματος. Η περιήγηση στο υποσέλιδο θα ακολουθεί την ίδια βασική στρατηγική επιλογών περιήγησης που ισχύει και στα άλλα χαρακτηριστικά. 1. Χρησιμοποιήστε τα κουμπιά με τα βέλη για να περιηγηθείτε μεταξύ των διάφορων επιλογών του υποσέλιδου. 2. Πατήστε το κουμπί enter για να ενεργοποιήσετε την επιλογή.. Ενεργοποίηση ή απενεργοποίηση χαρακτηριστικού στοιχείου. b. Η ελαχιστοποίηση θα αποκρύπτει τα δεδομένα πλεύσης με χαμηλή ταχύτητα και θα εμφανίζει την ένδειξη TROLL (ΠΛΕΥΣΗ ΜΕ ΧΑΜΗΛΗ ΤΑΧΥΤΗΤΑ) στο πεδίο κατάστασης συστήματος. Αυτό επιτρέπει στον χειριστή να εμφανίζει πληροφορίες από άλλα επιλεγμένα εικονίδια. 3. Το πεδίο επιλογής προσαρμογής σημείου ρύθμισης θα είναι η προεπιλεγμένη θέση κατά την εκκίνηση της πλεύσης χαμηλής ταχύτητας. Μόλις ο χειριστής κάνει τις προσαρμογές στις επιθυμητές ρυθμίσεις, χρησιμοποιήστε τα κουμπιά με τα βέλη για να ενεργοποιήσετε/απενεργοποιήσετε την επιλογή στην περιοχή του υποσέλιδου της περιοχής με τα δεδομένα που επιλέγονται από το χρήστη.. Χρησιμοποιήστε τα κουμπιά με τα βέλη για να μετακινηθείτε μεταξύ των επιλογών σημείων ρύθμισης και του υποσέλιδου. b. Όταν η καρτέλα επιλογής βρίσκεται πάνω από την περιοχή περιήγησης στο υποσέλιδο (πεδίο σημείου ρύθμισης), το μόνο που χρειάζεται να κάνει ο χειριστής είναι να χρησιμοποιήσει τα κουμπιά με τα βέλη για να αλλάξει τις ρυθμίσεις σ.α.λ. ή ταχύτητας. Δεν είναι απαραίτητο να πατηθεί το enter για να ενεργοποιηθεί η νέα ρύθμιση. 4. Η ελαχιστοποίηση είναι ένα χαρακτηριστικό το οποίο επιτρέπει στο χειριστή να χρησιμοποιεί το χαρακτηριστικό troll (πλεύση με χαμηλή ταχύτητα) ενώ εμφανίζονται επιπρόσθετα δεδομένα στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη. ΣΗΜΑΝΤΙΚΟ: Τα σημεία ρύθμισης δεν μπορούν να ρυθμιστούν όταν είναι ενεργοποιημένη η πλεύση με χαμηλή ταχύτητα.. Η επιλογή του εικονιδίου της γραμμής κύλισης έχει περιορισμούς. Στοιχεία τα οποία δεν είναι προσβάσιμα θα εμφανίζονται με γκρι χρώμα όταν είναι ενεργοποιημένη η πλεύση χαμηλής ταχύτητας. b. Εάν ο αυτόματος πιλότος είναι ενεργός, και η πλεύση με χαμηλή ταχύτητα είναι ελαχιστοποιημένη, το πεδίο κατάστασης συστήματος θα εμφανίζει την ένδειξη TROLL (ΠΛΕΥΣΗ ΜΕ ΧΑΜΗΛΗ ΤΑΧΥΤΗΤΑ). Τα δεδομένα πλεύσης με χαμηλή ταχύτητα θα εμφανίζονται πάνω από τις ρυθμίσεις αυτόματου πιλότου όταν ο χρήστης επιλέγει το πεδίο κατάστασης συστήματος. Αν αναδυθεί κάποιο μήνυμα ειδοποίησης του αυτόματου πιλότου ή ο χειριστής χρησιμοποιήσει το trckpd CAN του αυτόματου πιλότου, τα δεδομένα αυτόματου πιλότου θα γεμίζουν τα επιλεγόμενα από το χρήστη δεδομένα. Ο χειριστής θα πρέπει να κάνει ελαχιστοποίηση για να αποκρύψει τα δεδομένα του αναδυόμενου παραθύρου. 5. Όταν ενεργοποιηθεί η ελαχιστοποίηση, το πεδίο κατάστασης συστήματος θα εμφανίζει την ένδειξη TROLL (ΠΛΕΥΣΗ ΜΕ ΧΑΜΗΛΗ ΤΑΧΥΤΗΤΑ). 6. Όταν επιλέγεται η έξοδος ενώ εμφανίζεται το στοιχείο πλεύσης με χαμηλή ταχύτητα, το χαρακτηριστικό πλεύσης με χαμηλή ταχύτητα θα απενεργοποιείται. Το εικονίδιο πλεύσης με χαμηλή ταχύτητα θα εμφανίζεται δίπλα στο πεδίο κατάστασης συστήματος μέχρι να επιλεχθεί κάποιο άλλο εικονίδιο από τη γραμμή κύλισης. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

51 Ενότητα 4 - Ρύθμιση και βαθμονομήσεις Ενότητα 4 - Ρύθμιση και βαθμονομήσεις Πίνακας περιεχομένων Περιήγηση εντός του μενού ρυθμίσεων Πλοήγηση στο μενού Settings (Ρυθμίσεις) Σύστημα Προτιμήσεις Vessel (Σκάφος) SmrtCrft Esy Links Συναγερμοί Μονάδες Δίκτυο Αρχείο προφίλ M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 47

52 Ενότητα 4 - Ρύθμιση και βαθμονομήσεις Περιήγηση εντός του μενού ρυθμίσεων Πλοήγηση στο μενού Settings (Ρυθμίσεις) 1. Πατήστε το κουμπί σελίδες ενώ είναι ορατή η οθόνη SmrtCrft. g b c d e - Κουμπί Stndby-Auto b - Κουμπί Exit c - Περιστρεφόμενο κουμπί (πατήστε για λειτουργία enter) d - Κουμπί Goto-Pges e - In/Out Zoom, άνθρωπος στη θάλασσα (MOB) f - Power Brightness (Ισχύς-Φωτεινότητα) g - Κουμπί Mrk-Menu f 2. Στρέψτε το περιστροφικό κουμπί έτσι ώστε να επιλεχθεί το τελευταίο εικονίδιο. Το τελευταίο εικονίδιο είναι το μενού Settings (Ρυθμίσεις). 3. Πατήστε το περιστροφικό κουμπί. Σύστημα Το μενού System (Σύστημα) σας επιτρέπει να ορίσετε τη μορφή της ώρας και της ημερομηνίας, να απενεργοποιήσετε και ενεργοποιήσετε βομβητές και κόρνες, να αλλάξετε διάφορες παραμέτρους φωτισμού, να εισαγάγετε γραφικά ή μια προσαρμοσμένη αρχική οθόνη, να ενεργοποιήσετε το πρόγραμμα προσομοίωσης (συνήθως χρησιμοποιείται σε επίπεδο αντιπροσωπίας), και να προσδιορίσετε την έκδοση λογισμικού. Το σύμβολο μεγαλύτερο από ( > ) υποδεικνύει επιπρόσθετες επιλογές μενού. Συστήματα Γλώσσα Επιλέξτε την επιθυμητή γλώσσα Ώρα > Αλλάξτε τη μορφή ώρας και ημερομηνίας Αυτόματη ενημέρωση ώρας είναι διαθέσιμη μόνο όταν υπάρχει συνδεδεμένο GPS. Βομβητής > Οπίσθιος φωτισμός > Ήχοι κουμπιών > Ήχοι συναγερμών Επίπεδο > 0 100% Νυχτερινή λειτουργία Ενημέρωση δικτύου Τοπική απολαβή > 0 100% Απενεργοποίηση, Χαμηλά, Κανονικά, Δυνατά Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Πρόγραμμα προβολής εικόνων > Επιλογή κάρτας SD Προσομοίωση Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Επαναφορά προκαθορισμένων ρυθμίσεων Όλες οι ρυθμίσεις, Όρια κινητήρα, Ιστορικό συναγερμών Πληροφορίες Προβολή έκδοσης λογισμικού Προτιμήσεις Το μενού Preferences (Προτιμήσεις) σας επιτρέπει να: 1. Επιλέξετε ποιοι κινητήρες θα εμφανίζονται, τον αριθμό πηδαλίων και τον αριθμό συσκευών 2. Επιλέξετε αν η οθόνη θα είναι ορατή στο πηδάλιο 3. Ενεργοποιήσετε μια ένδειξη αισθητήρα θερμοκρασίας περιβάλλοντος 4. Ορίσετε το διάστημα του αυτόματου κύκλου 5. Απενεργοποιήσετε ή ενεργοποιήσετε τον αυτόματο πιλότο ή τις αναδυόμενες οθόνες του skyhook 6. Ενεργοποιήστε ή απενεργοποιήστε τα πλαίσια δεδομένων 7. Ενεργοποιήστε ή απενεργοποιήστε τις αναδυόμενες προειδοποιήσεις 8. Ρυθμίσετε το χρόνο καθυστέρησης της γραμμής κύλισης και να επιλέξετε τα εικονίδια της γραμμής κύλισης που θα εμφανίζονται Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

53 Ενότητα 4 - Ρύθμιση και βαθμονομήσεις 9. Ενεργοποιήσετε ή απενεργοποιήσετε τη λίστα ελέγχου εκκίνησης 10. Ενεργοποιήσετε ή απενεργοποιήσετε τις ενδείξεις του αντιτίμονου 11. Επιλέξετε τον τύπο πλεύσης ή ελέγχου SmrtTow. Το σύμβολο μεγαλύτερο από ( > ) υποδεικνύει επιπρόσθετες επιλογές μενού Κινητήρες > Αριθμός πηδαλίου, αριθμός συσκευής > Ορατό από το Πηδάλιο > Αισθητήρας θερμοκρασίας περιβάλλοντος > Διάστημα αυτόματου κύκλου > Αναδυόμενα > Preferences (Προτιμήσεις) Ενεργοποιήστε (τσεκάρισμα) ή απενεργοποιήστε (χωρίς τσεκάρισμα) το ποιος κινητήρας εμφανίζεται Επιλέξτε τη θέση του πηδαλίου του VesselView (απαραίτητο αν υπάρχουν περισσότερα από ένα πηδάλια). Επιλέξτε έναν μοναδικό αριθμό συσκευής (απαραίτητο όταν έχουν εγκατασταθεί περισσότερα από ένα VesselView). Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) 1, 5 ή 10 δευτερόλεπτα Trim (Εξισορρόπηση) Χρόνος αναδυόμενου παραθύρου «Τριμάρισμα» (Trim) Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) Επιλέξτε 2, 5, 10 δευτερόλεπτα Πλαίσια δεδομένων > Επιλογή τύπου δεδομένων για πλαίσιο δεδομένων 1 > Πλοήγηση >, Σκάφος >, Κινητήρας >, Περιβάλλον > Προαιρετικά πλαίσια δεδομένων > Κανένα, Ένα, Και τα δύο Επιλογή τύπου δεδομένων για πλαίσιο δεδομένων 2 > Πλοήγηση >, Σκάφος >, Κινητήρας >, Περιβάλλον > Γραμμή κύλισης > Καθυστέρηση αυτόματης απόκρυψης > Επιλέξτε 5, 10, 15 ή 30 δευτερόλεπτα Λίστα ελέγχου εκκίνησης Εμφάνιση αντιτίμονων Εμφάνιση τριμαρίσματος (trim) Εμφάνιση διεύθυνσης Κάμερα εγκατεστημένη Vessel (Σκάφος) Ορατότητα στοιχείου > Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα). X-PAND, θερμοκρασίες, πίεση, δεξαμενές, τάσεις, καύσιμο, ECO, έλεγχος πλεύσης, πλοήγηση, ημερολόγιο ταξιδιού, SmrtTow, έλεγχος πλεύσης χαμηλής ταχύτητας, κινητήρας, γεννήτρια, απόδοση, τριμάρισμα (trim) και αντιτίμονα, αυτόματος πιλότος Το σκάφος επιτρέπει στον χειριστή να αναθέτει τον αριθμό κινητήρων, τον αριθμό δεξαμενών καυσίμου και τη συνολική χωρητικότητα καυσίμου. Η χωρητικότητα καυσίμου μπορεί επίσης να επανέλθει στην αρχική της τιμή μετά από ανεφοδιασμό. Το σύμβολο μεγαλύτερο από ( > ) υποδεικνύει επιπρόσθετες επιλογές μενού. Ρύθμιση > Ρύθμιση σκάφους > Σκάφος Αριθμός κινητήρων, αριθμός δεξαμενών καυσίμων Συνολική χωρητικότητα καυσίμου σκάφους Ανεφοδιασμός > Ανεφοδιασμός σκάφους > Εισαγάγετε την ποσότητα καυσίμου που προστέθηκε και ορίστε σε «γεμάτο» SmrtCrft Το μενού ρυθμίσεων SmrtCrft σας επιτρέπει να κάνετε τα ακόλουθα: 1. Επιλέξετε τον αριθμό κινητήρων στο σκάφος 2. Αντισταθμίσετε δεδομένα αισθητήρων: βάθος, θερμοκρασία θάλασσας, ταχύτητα, διεύθυνση, τριμάρισμα (trim), αντιτίμονα 3. Ορίσετε τη χωρητικότητα των δεξαμενών 4. Ορίσετε διάφορα έξυπνα βοηθητικά όρια 5. Απενεργοποιήσετε ή ενεργοποιήσετε τα υποστηριζόμενα δεδομένα για κάθε κινητήρα 6. Επιλέξετε τον αριθμό δικτύων SmrtCrft και τον αριθμό δικτύου Το σύμβολο μεγαλύτερο από ( > ) υποδεικνύει επιπρόσθετες επιλογές μενού. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 49

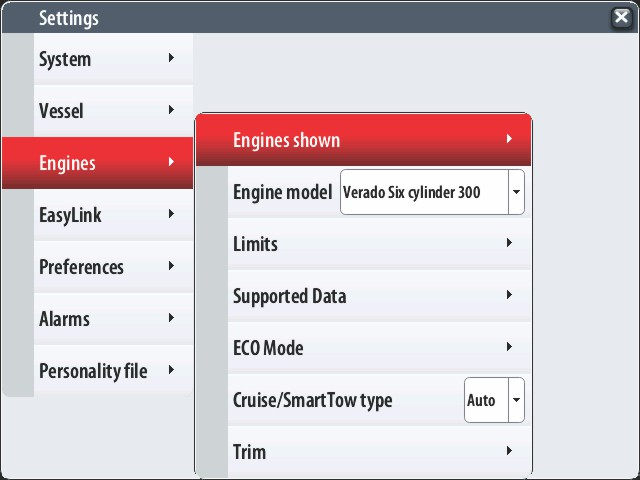

54 Ενότητα 4 - Ρύθμιση και βαθμονομήσεις SmrtCrft Αριθμός κινητήρων > Επιλέξτε 1-4 Αντιστάθμιση βάθους > Βαθμονόμηση: αντιστάθμιση, μηδέν, επαναφορά Θερμοκρασία θαλασσινού νερού > Ταχύτητα > Διεύθυνση > Δεξαμενές > Τριμάρισμα (Trim) > Αντιτίμονα > Έξυπνα βοηθητικά > Θέση: αριστερά, αριστερά κέντρο, δεξιά κέντρο, δεξιά > Θέση: αριστερά, αριστερά κέντρο, δεξιά κέντρο, δεξιά > Πηγή αντιτίμονου > Δεξιά και αριστερή βαθμονόμηση Ενεργοποίηση Πηγή θερμοκρασίας θαλασσινού νερού > Αντιστάθμιση > Καμία, PCM0, PCM1, PCM2, PCM3, AirMr0, AirMr1, AirMr2, AirMr3 Βαθμονόμηση: αντιστάθμιση, μηδέν, επαναφορά, αποθήκευση Πηγή GPS > CAN-P ή H Πηγή ταχύτητας Pitot > Τύπος αισθητήρα Pitot > Πολλαπλασιαστής Pitot > Πηγή ταχύτητας πτερυγίων > Αισθητήρας ταχύτητας πτερυγίων > Συχνότητα πτερυγίων > Πηγή γωνίας διεύθυνσης > Αντιστροφή διεύθυνσης > Αντιστάθμιση > Καμία, PCM0, PCM1, PCM2, PCM3, 100 ή 200 PSI Βαθμονόμηση: πολλαπλασιαστής και επαναφορά, αποθήκευση Καμία, PCM0, PCM1, PCM2, PCM3 Legcy ή Airmr Βαθμονόμηση: πολλαπλασιαστής και επαναφορά, αποθήκευση Καμία, PCM0, PCM1, PCM2, PCM3, TVM Ενεργοποίηση (τσεκάρισμα) για αντιστροφή διεύθυνσης, ή απενεργοποίηση (χωρίς τσεκάρισμα), ποιος κινητήρας να δείχνει τη διεύθυνση Βαθμονόμηση: αντιστάθμιση, μηδέν, επαναφορά, αποθήκευση Δεξαμενή 1 ή 2 > Βαθμονόμηση > Άδεια, 1/4, 1/2, 3/4, γεμάτη Χρήση δεξαμενής > Καμία, καύσιμο, λάδι, νερό, απόβλητα Χωρητικότητα > 0 έως έξι ψηφία Έχει τριμάρισμα (trim) Βαθμονόμηση > Καμία, PCM0, PCM1, PCM2, PCM3, TVM Αριθμός σημείων βαθμονόμησης (2 ή 3), Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) Ορίστε τριμάρισμα (trim) μέσα, εύρος μέγιστου τριμαρίσματος (trim), πλήρες τριμάρισμα πάνω, επαναφορά, αποθήκευση Ορίστε το αντιτίμονο κάτω, στο μέσον, πάνω εύρος, μηδενισμό, επαναφορά, αποθήκευση Όρια λειτουργίας κινητήρα > Ορισμός ορίου Όριο αργής ζήτησης > Ορισμός ορίου 0-99 % Όριο γρήγορης ζήτησης > Ορισμός ορίου 0-99 % Όριο μετακίνησης μοχλού > Ορισμός ορίου 0-99 % Όριο χρονοδιακόπτη λειτουργίας > Όριο σταθερής λειτουργίας > Όριο σταθερής κατάστασης > Ορισμός ορίου 0-10,0 δευτερόλεπτα Ορισμός ορίου 0-10,0 δευτερόλεπτα Ορισμός σ.α.λ. ανά δευτερόλεπτο Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

55 Ενότητα 4 - Ρύθμιση και βαθμονομήσεις SmrtCrft Όρια > Υποστηριζόμενα δεδομένα > Σ.α.λ., ρυθμός καυσίμου, θερμοκρασία ψυκτικού υγρού, θερμοκρασία λαδιού, πίεση λαδιού, πίεση νερού, τάση μπαταρίας, θερμοκρασία εισαγωγής, πίεση και θερμοκρασία λαδιού κιβωτίου ταχυτήτων > Θέση: αριστερά, αριστερά κέντρο, δεξιά κέντρο, δεξιά > Προηγμένες > Αριθμός δικτύου SmrtCrft > Αριθμός δικτύου > Ορισμός ορίων: ελάχιστο, μέγιστο, χαμηλό προειδοποίησης, υψηλό προειδοποίησης, μηδενισμός, αποθήκευση για κάθε κινητήρα. Πραγματικό κιβώτιο ταχυτήτων, πίεση προώθησης, πίεση καυσίμου, πίεση κιβωτίου ταχυτήτων, θερμοκρασία κιβωτίου ταχυτήτων, ποσοστό φορτίο, θερμοκρασία πολλαπλής, ΕΛΔ (ενδεικτική λυχνία δυσλειτουργίας), πίεση λαδιού, θερμοκρασία λαδιού, παρουσία γκαζιού, πίεση νερού 1 ή 2 Χρησιμοποιείτε σε σκάφη με περισσότερα από 1 δίκτυα SmrtCrft Α ή Β Χρησιμοποιείται για την αναγνώριση του δικτύου Ενεργοποίηση (τσεκάρισμα) ή απενεργοποίηση (χωρίς τσεκάρισμα) Esy Links Σκάφη με μετρητές SC 100 πρέπει να έχουν τα esy links ενεργοποιημένα (τσεκαρισμένα) στο VesselView προκειμένου να είναι δυνατή η λήψη δεδομένων στους μετρητές SC 100. Esy Links Αριστερά, αριστερά κέντρο, δεξιά κέντρο, δεξιά > Κινητήρας και κιβώτιο ταχυτήτων > Συγχρονισμός σ.α.λ. Δεξαμενή καυσίμου 1 Δεξαμενή καυσίμου 2 Δεξαμενή λαδιού Γλυκό νερό Δεξαμενή λυμάτων > Αριστερά ή Δεξιά-Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Γκρι δεξαμενή 1, Μαύρη δεξαμενή 1 Ενεργοποιημένη (τσεκάρισμα), απενεργοποιημένη (χωρίς τσεκάρισμα) Συναγερμοί Οι συναγερμοί σας επιτρέπουν να ελέγχετε το ιστορικό οποιουδήποτε συναγερμού, να ενεργοποιείτε ή απενεργοποιείτε έναν συγκεκριμένο συναγερμό ή να εμφανίζετε όλους τους συναγερμούς. Συναγερμοί > Ιστορικό συναγερμών Ρυθμίσεις συναγερμών > Εμφάνιση όλων των συναγερμών πηδαλίου Εμφανίζει τους συναγερμούς παλαιού τύπου Χωρίς στίγμα GPS, Ρηχά νερά, Βαθιά νερά, Ρυθμός θερμοκρασίας νερού, Άγκυρα, Βάθος άγκυρας, Χαμηλή ταχύτητα σκάφους, Σφάλμα λογικής ταχύτητας στο νερό, XTE (σφάλμα διαδρομής), Ακτίνα σημείου πορείας, Άφιξη, Πραγματική μετατόπιση ανέμου, Πραγματική ένταση ανέμου υψηλή, Πραγματική ένταση ανέμου χαμηλή, Υπολειπόμενο καύσιμοχαμηλή στάθμη, Υπολειπόμενο καύσιμο-υψηλή στάθμη, Τάση >, Ελλιπή δεδομένα >, Σκάφη >, Αυτόματος πιλότος >, Κινητήρες > ΣΗΜΕΙΩΣΗ: Αυτές οι ρυθμίσεις μπορούν να ενεργοποιηθούν ώστε να λαμβάνετε συναγερμούς. Ενεργοποίηση (τσεκάρισμα), απενεργοποίηση (χωρίς τσεκάρισμα) Μονάδες Οι μονάδες σας επιτρέπουν να επιλέξετε τον τύπο μέτρησης για τους διάφορους αισθητήρες του δικτύου SmrtCrft: Βρετανικές, μετρικές, ναυτικές, μαγνητική ή πραγματική ανάγνωση, μίλια ανά γαλόνι, λίτρα ανά χιλιόμετρο και περισσότερα. Το σύμβολο μεγαλύτερο από ( > ) υποδεικνύει επιπρόσθετες επιλογές μενού. Μονάδες > Απόσταση > Απόσταση μικρή > Ταχύτητα > Ταχύτητα ανέμων > Ναυτικό, χιλιόμετρο, μίλι Πόδια, μέτρα, γιάρδες Κόμβοι, χιλιόμετρα ανά ώρα, μίλια ανά ώρα Κόμβοι, χιλιόμετρα ανά ώρα, μίλια ανά ώρα, μέτρα ανά δευτερόλεπτο 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 51

56 Ενότητα 4 - Ρύθμιση και βαθμονομήσεις Βάθος > Υψόμετρο > Προσανατολισμός πλώρης > Θερμοκρασία > Όγκος > Οικονομία > Πίεση > Βαρομετρική πίεση > Μέτρα, πόδια, οργιές Μέτρα, πόδια Μαγνητικός, πραγματικός Κελσίου, Fhrenheit Λίτρα, γαλόνια Απόσταση/όγκος, όγκος ανά απόσταση, μίλια ανά γαλόνι, γαλόνια ανά μίλι, χιλιόμετρα ανά λίτρο, λίτρα ανά χιλιόμετρο Hg, mbr, psi, kp Hg, mbr, kp Δίκτυο 1. Αυτόματη επιλογή, πηγές και μαγνητική διακύμανση: Η αυτόματη επιλογή σαρώνει τον δίαυλο CAN και το δίκτυο κορμού NMEA για εγκατεστημένα στοιχεία αναφοράς δεδομένων (εισόδους και εξόδους). Αυτά τα στοιχεία πρέπει να τροφοδοτούνται προκειμένου η επιλογή Auto Select («Αυτόματη επιλογή») να ταυτίζεται με την αναφορά δεδομένων. Η επιλογή Sources (Πηγές) ανοίγει την επιλογή Dt Sources Selection (Επιλογή πηγών δεδομένων) η οποία περιλαμβάνει, χωρίς περιορισμό, τα ακόλουθα: GPS, Ημερολόγιο/Χρονοδιακόπτης και Περιβάλλον. Καθεμία από αυτές τις πηγές δεδομένων θα είναι καθολική μόλις ενεργοποιηθεί. Η μαγνητική διακύμανση μπορεί να αλλάζει χειροκίνητα ή να ενημερώνεται αυτόματα. Η χειροκίνητη διακύμανση μπορεί να αλλάξει έως + ή - 5 ψηφία, συμπεριλαμβανομένων δύο δεκαδικών ψηφίων. 2. Λίστα συσκευών και διαγνωστικά: Η λίστα συσκευών εμφανίζει όλα τα στοιχεία αναφοράς δεδομένων του διαύλου CAN και του δικτύου κορμού NMEA που αναγνωρίζονται. Αυτό μπορεί να είναι χρήσιμο για τη διάγνωση σφαλμάτων επικοινωνίας CAN και ΝΜΕΑ. Τα διαγνωστικά εμφανίζουν την αναφορά δεδομένων σφαλμάτων και υπερβάσεων στις επικοινωνίες CAN και ΝΜΕΑ. Αυτό μπορεί να είναι χρήσιμο για έναν τεχνικό με τα κατάλληλα προσόντα για τη διάγνωση σφαλμάτων επικοινωνίας CAN και NMEA. 3. Ομάδες: Οι Ομάδες δικτύου είναι προϊόντα που χρησιμοποιούν πηγές δεδομένων στο δίκτυο Ν2Κ. Αυτά τα προϊόντα χρησιμοποιούν πηγές δεδομένων που χρησιμοποιούν όλα τα άλλα προϊόντα στο δίκτυο, ή θα μπορούσαν να χρησιμοποιούν μια πηγή δεδομένων ανεξάρτητα από τις άλλες μονάδες. Μπορείτε επίσης να αλλάξετε συνολικά όλες τις οθόνες σε μια διαφορετική πηγή από οποιαδήποτε οθόνη. Υπάρχουν δέκα κατηγορίες πηγών: Η Πυξίδα, η Πλοήγηση και η Θέση είναι μερικές από τις κατηγορίες ομάδων πηγών. Κάτω από καθεμία από αυτές τις κατηγορίες, μπορεί να οριστεί μια οθόνη η οποία να δέχεται δεδομένα από πηγές ως μέρος της ομάδας, ή να δέχεται τα δεδομένα ανεξάρτητα από την ομάδα. 4. Απόσβεση Η απόσβεση σας επιτρέπει να επιλέξετε μεταξύ καθυστέρησης 1 και 9 δευτερολέπτων για την ενημέρωση διάφορων αισθητήρων που είναι συνδεδεμένοι με το δίκτυο κορμού CAN και NMEA. 5. Speed (Ταχύτητα): Η πηγή της ταχύτητας σας επιτρέπει να επιλέξετε είτε μια στρατηγική ή GPS. Η στρατηγική είναι η προεπιλεγμένη επιλογή. Η ταχύτητα διαμέσου του νερού (STW) είναι το όριο μετάβασης από έναν τύπο αισθητήρα ταχύτητας στον άλλο. Το πιο συνηθισμένο όριο μετάβασης είναι η μετάβαση από τροχό με πτερύγια σε αισθητήρα pitot. Δεν υπάρχει μετάβαση σε GPS. Η Βαθμονόμηση ταχύτητας πτερυγίων σας επιτρέπει να ρυθμίζετε τη βαθμονόμηση hertz του αισθητήρα τροχού με πτερύγια. 6. Λειτουργία ECO: Η λειτουργία Eco σάς επιτρέπει να τροποποιείτε τα παράθυρα στόχου που βρίσκονται εντός του προγράμματος ECO. 7. Βαθμονόμηση αντίστροφης πλήρωσης: Σας επιτρέπει να ενημερώνετε τη βαθμονόμηση χωρητικότητας πλήρους δεξαμενής βάσει της ποσότητας καυσίμου που προστίθεται. 8. Τύπος πλεύσης/smrttow: Μπορείτε να επιλέξετε χειροκίνητα τις ρυθμίσεις Αυτόματος, σ.α.λ. ή βάση ταχύτητας για έλεγχο πλεύσης και SmrtTow. Αρχείο προφίλ Η επιλογή μενού προφίλ θα πρέπει να χρησιμοποιείται μόνο από εξουσιοδοτημένο ΚΑΕ ή από την αντιπροσωπεία. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

57 Ενότητα 5 - Συναγερμοί προειδοποίησης Ενότητα 5 - Συναγερμοί προειδοποίησης Πίνακας περιεχομένων Προειδοποιήσεις Σφάλματα και συναγερμοί Συναγερμός κρίσιμης στάθμης καυσίμου Συναγερμός για βαθιά νερά M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 53

58 Ενότητα 5 - Συναγερμοί προειδοποίησης Προειδοποιήσεις Σφάλματα και συναγερμοί Όλες οι προειδοποιήσεις, συναγερμοί και σφάλματα της Mercury θα εμφανίζονται, ανεξάρτητα από το ποια οθόνη είναι ορατή τη στιγμή του συναγερμού. Μόλις ενεργοποιηθεί ένας συναγερμός, το πεδίο κατάστασης συστήματος θα εμφανίζει το κείμενο του συναγερμού και το εικονίδιο προειδοποίησης. Τα σφάλματα, καθώς και το αντίστοιχο σύντομο περιγραφικό κείμενο, το μακροσκελές κείμενο και το κείμενο υπόδειξης ενεργειών, θα εμφανίζονται σε πλήρη οθόνη. Όταν προκύψει σφάλμα:. Το πεδίο κατάστασης συστήματος θα γίνει κόκκινο και θα εμφανίσει το κείμενο και το εικονίδιο προειδοποίησης. b. Σφάλματα καύσιμου και βάθους θα έχουν επιπρόσθετες επιλογές και θα περιγραφούν στην ενότητα Συναγερμός κρίσιμης στάθμης καυσίμου και Συναγερμός βάθους. c. Μια βλάβη επιπέδου 3 (τριμάρισμα, πλοήγηση, ECO, καύσιμο) μπορεί να απενεργοποιηθεί ή ενεργοποιηθεί από το χειριστή μέσα από το μενού Settings (Ρυθμίσεις). Ως προεπιλεγμένη ρύθμιση, είναι ενεργοποιημένος. Αν η βλάβη απενεργοποιηθεί από το μενού Settings (Ρυθμίσεις), τα σφάλματα θα εμφανίζονται μόνο στο πεδίο κατάστασης συστήματος. d. Όλα τα σφάλματα επιπέδου 4 (Gurdin) θα εμφανίζονται πάντα ανεξάρτητα από την επιλογή που έχει οριστεί στο μενού Settings (Ρυθμίσεις). e. Αν το σφάλμα σχετίζεται με τον έλεγχο εκπομπών, στο πεδίο κατάστασης συστήματος θα εμφανίζεται το εικονίδιο του κινητήρα. Όταν ο χειριστής επιλέξει μια βλάβη στην περιοχή με τα δεδομένα που επιλέγονται από το χρήστη: b c d e Στην κορυφή θα εμφανίζεται ο τίτλος του σφάλματος με το εικονίδιο προειδοποίησης. b. Κάτω από τον τίτλο θα εμφανίζεται σύντομο κείμενο περιγραφής του σφάλματος και η θέση του σφάλματος (κινητήρας). c. Όταν υπάρχουν περισσότερα από ένα σφάλματα, χρησιμοποιήστε το περιστροφικό κουμπί για να πλοηγηθείτε σε κάθε σφάλμα και πατήστε το περιστροφικό κουμπί για να αποκτήσετε πρόσβαση στο σφάλμα. DEPTH OK SYSTEM OK FT MPH 5 GPS RPM X1000 Συναγερμός κρίσιμης στάθμης καυσίμου 6 5 P PC P TAB N R G F TRIM Εικονίδιο προειδοποίησης με τίτλο σφάλματος b - Σύντομο κείμενο ή κείμενο παλαιού τύπου c - Θέση σφάλματος κινητήρα d - Κείμενο ενεργειών αντιμετώπισης e - Αριθμός σφαλμάτων Η διαχείριση του συναγερμού καυσίμου γίνεται από το VesselView, όχι από την ECM/PCM του κινητήρα. SC S S TAB 6 MENU Οι ιδιότητες προειδοποίησης και οι συναγερμοί στάθμης καυσίμου μπορούν να οριστούν μέσα από το μενού Settings (Ρυθμίσεις). Αν ο χειριστής έχει επιλέξει το καύσιμο ως σταθερό πεδίο δεδομένων στη θέση αρ. 2 (ανατρέξτε στην ενότητα Θέσεις και περιγραφές οθόνης), τότε η προειδοποίηση θα εμφανίζεται στο πεδίο δεδομένων καυσίμου. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2014

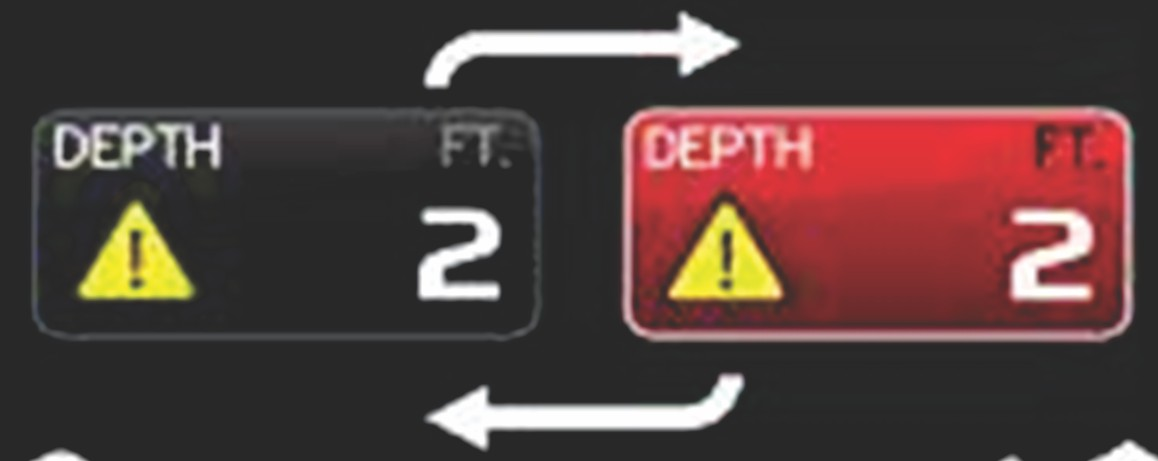

59 Ενότητα 5 - Συναγερμοί προειδοποίησης Το εικονίδιο προειδοποίησης θα αντικαταστήσει το εικονίδιο καυσίμου και το πεδίο δεδομένων θα αλλάξει από μαύρο πεδίο σε κόκκινο πεδίο. Αν ο χειριστής δεν βλέπει την ένδειξη καυσίμων ως σταθερό πεδίο δεδομένων (θέση αρ. 2), αλλά η ένδειξη είναι ενεργή ως σφάλμα προειδοποίησης, το πεδίο κατάστασης συστήματος θα εμφανίζει ένα κόκκινο πεδίο με την ένδειξη FUEL (ΚΑΥΣΙΜΟ). Ο χειριστής μπορεί επίσης να επιλέξει την προειδοποίηση καυσίμου ως αναδυόμενο παράθυρο δεδομένων που επιλέγονται από το χρήστη στο μενού Settings (Ρυθμίσεις). Ο συναγερμός στάθμης καυσίμου ελαχιστοποιείται με το πάτημα του περιστροφικού κουμπιού. Το σφάλμα θα εξακολουθεί να εμφανίζεται σε μία από τις δύο θέσεις, ανάλογα με τη ρύθμιση της οθόνης. Συναγερμός για βαθιά νερά Η διαχείριση του συναγερμού για βαθιά νερά γίνεται από το VesselView, όχι από τη μονάδα ECM/PCM του κινητήρα. Οι ιδιότητες εμφάνισης της προειδοποίησης και τα επίπεδα προειδοποίησης για βαθιά νερά μπορούν να οριστούν μέσα από το μενού «Ρυθμίσεις». Αν ο χειριστής έχει επιλέξει το βάθος ως πεδίο μόνιμων δεδομένων στη θέση αρ. 1 (ανατρέξτε στην ενότητα Θέσεις και περιγραφές οθόνης), τότε η προειδοποίηση θα εμφανίζεται στο πεδίο δεδομένων βάθους. Το εικονίδιο προειδοποίησης θα αντικαταστήσει το εικονίδιο βάθους και το πλαίσιο δεδομένων θα αλλάξει από μαύρο πεδίο σε κόκκινο πεδίο Αν ο χειριστής δεν έχει επιλέξει το βάθος ως πεδίο μόνιμων δεδομένων (θέση αρ. 1), αλλά η ένδειξη είναι ενεργή ως σφάλμα προειδοποίησης, το πεδίο κατάστασης συστήματος θα εμφανίζει ένα κόκκινο πεδίο με την ένδειξη DEPTH (ΒΑΘΟΣ). Ο χειριστής μπορεί επίσης να εμφανίσει την προειδοποίηση βάθους ως αναδυόμενο παράθυρο δεδομένων που επιλέγονται από το χρήστη στο μενού Settings (Ρυθμίσεις). Ο πίνακας δεδομένων ελαχιστοποιείται με το πάτημα του περιστροφικού κουμπιού. Το σφάλμα θα εξακολουθεί να εμφανίζεται σε μία από τις δύο θέσεις, ανάλογα με τη ρύθμιση της οθόνης M ell ΔΕΚΈΜΒΡΙΟΣ 2014 Σελίδα 55
