Υποθαλάσσια (βενθικά) παρατηρητήρια στον Ελληνικό θαλάσσιο χώρο. Επιχειρησιακή Ωκεανογραφία Γ. Παπαθεοδώρου

Transcript

1 Υποθαλάσσια (βενθικά) παρατηρητήρια στον Ελληνικό θαλάσσιο χώρο Επιχειρησιακή Ωκεανογραφία Γ. Παπαθεοδώρου

2 ΠΑΤΡΑΪΚΟΣ ΚΟΛΠΟΣ

3 Το επιστημονικό πρόβλημα Η επιλογή της θέσης Ο σχεδιασμός του παρατηρητηρίου Η πόντιση Ο χρόνος παρακολούθησης Η ανέλκυση

4 ΡΗΓΜΑΤΑ & ΣΕΙΣΜΙΚΟΤΗΤΑ

5 ΤΟ ΠΕΔΙΟ ΤΩΝ ΚΡΑΤΗΡΩΝ Ρήγμα Αγ. Τριάδος

6 ΛΕΠΤΟΜΕΡΗΣ ΒΥΘΟΜΕΤΡΙΚΟΣ ΧΑΡΤΗΣ

7 OI ΚΡΑΤΗΡΕΣ

8 OI ΚΡΑΤΗΡΕΣ

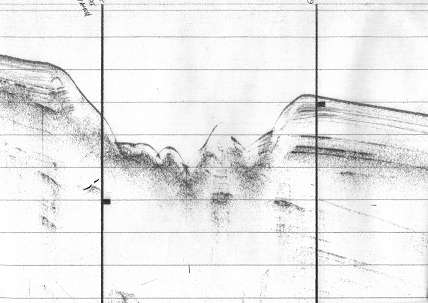

9 ΗΧΟΓΡΑΦΙΑ («ΑΕΡΟΦΩΤΟΓΡΑΦΙΑ») ΤΟΥ ΠΕΔΙΟΥ

10 λεπτομέρεια

11 ΣΕΙΣΜΟΣ 5.4R (14/7/1993) ΣΕΙΣΜΟΣ 5.4R

12

13

14 Η..ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΕΝΌΣ ΚΡΑΤΗΡΑ Μακράς διάρκειας παρακολούθηση της δραστηριότητας ενός αντιπροσωπευτικού κρατήρα του πεδίου του Πατραϊκού ΠΥΘΑΓΟΡΑΣ ΙΙ ΠΕΡΙΒΑΛΛΟΝ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ

15 Ο ΚΡΑΤΗΡΑΣ Ρ4 0

16 ΣΥΣΤΗΜΑΤΙΚΕΣ ΜΕΤΡΗΣΕΙΣ ΚΡΑΤΗΡΩΝ

17 Methane concentration [µmol/l] Methane concentration [µmol/l] Methane concentration [µmol/l] Methane Concentration (μmol/lt) ΜΕΤΡΗΣΕΙΣ ΜΕΘΑΝΙΟΥ ΚΡΑΤΗΡΑ Ρ :48:00 13:55:12 14:02:24 14:09:36 14:16:48 14:24:00 14:31:12 14:38:24 14:45:36 14:52:48 0 9:50:24 10:04:48 10:19:12 10:33:36 10:48:00 11:02: :52:48 15:07:12 15:21:36 15:36:00 15:50:24 16:04:48 16:19:12 16:33:36 16:48:00 17:02: :02:24 14:16:48 14:31:12 14:45:36 15:00:00 15:14:24 15:28:48 15:43:12 15:57:36

18 ΚΑΤΑΔΥΣΗ ΣΤΟΝ ΚΡΑΤΗΡΑ Ρ4

19 Ο ΚΡΑΤΗΡΑΣ Ρ4

20 Ο ΚΡΑΤΗΡΑΣ Ρ4

21 Ο ΚΡΑΤΗΡΑΣ Ρ4

22

23

24 LOCATION

25 Η ΜΕΘΟΔΟΣ

26

27

28 ON LAND STATION

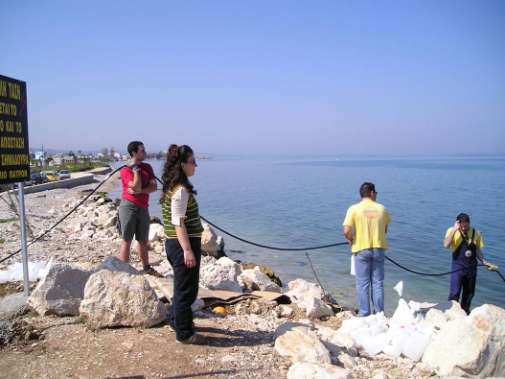

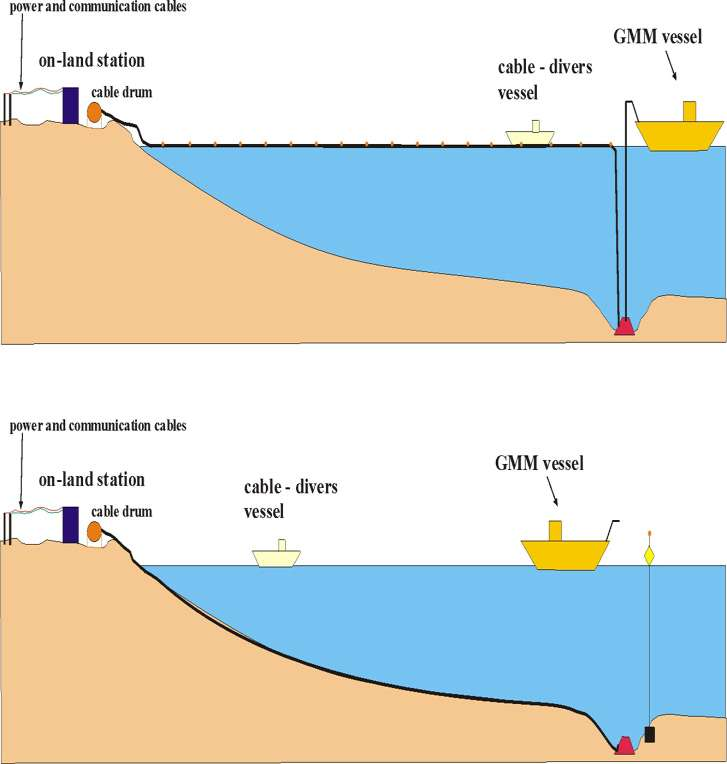

29 CABLE DEPLOYMENT

30 CABLE DEPLOYMENT

31

32 To βενθικό παρατηρητήριο GMM στον Πατραϊκό

33 Methane sensors WP 2.3 GMM manufacturing and test CTD H2S sensor DACS Battery pack

34

35 GMM onshore station and cable

36 ΤΟ ΠΑΡΑΤΗΡΗΤΗΡΙΟ

37

38 Η ΠΟΝΤΙΣΗ

39 Η ΠΟΝΤΙΣΗ

40

41

42 ΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ 21 40,3 20 P 40, dbar 46 διαφυγές H 2 S και CH 4 40,1 C ,9 39,8 σε 201 ημέρες καταγραφής 16 T 39,7 39, , April May June July 39,4

43 Η σχέση ΚΡΑΤΗΡΕΣ ΚΑΙ ΝΕΟΣ ΛΙΜΕΝΑΣ ΠΑΤΡΩΝ

44

45 ΝΕΟΣ ΛΙΜΕΝΑΣ ΠΑΤΡΩΝ

46 ΝΕΟΣ ΛΙΜΕΝΑΣ ΠΑΤΡΩΝ

47 ΤΟ «ΜΠΑΖΩΜΑ» ΤΩΝ ΚΡΑΤΗΡΩΝ

48 To βενθικό παρατηρητήριο ORION στον Κορινθιακό κόλπο

49 ORION node deployment Final assembly of the node and preparation for the deployment, carried out on the Aigion harbour (17-18 April)

50 ORION node deployment 1 broad-band seismometer 1 methane sensor 1 hydrophone status sensors (tilt, water leakage, temperature inside vessels, etc) battery package (in aluminium vessel) Data Acquisition and Control System (in aluminium vessel) Acoustic unit (omnidirectional acoustic modem) Loading of the system on the R/V Aegaeon. NODE 4 is positioned close to the stern c/o A frame, which will be used for the deployment (19 April)

51 ORION node deployment Deployment of Node 4 (20 April)

52

53 Διαφυγές αερίων Κατάκολου

54 ΛΙΜΑΝΙ ΚΑΤΑΚΩΛΟΥ ΔΙΑΦΥΓΕΣ ΘΕΡΜΟΓΕΝΩΝ ΑΕΡΙΩΝ ΣΤΟ ΚΑΤΑΚΟΛΟ

55 ΛΙΜΑΝΙ ΚΑΤΑΚΩΛΟΥ

56 ΛΙΜΑΝΙ ΚΑΤΑΚΩΛΟΥ

57 ΛΙΜΑΝΙ ΚΑΤΑΚΩΛΟΥ

58 ΛΙΜΑΝΙ ΚΑΤΑΚΩΛΟΥ

59 ΛΙΜΑΝΙ ΚΑΤΑΚΩΛΟΥ ΑΝΑΦΛΕΞΙΜΕΣ ΣΥΓΚΕΝΤΡΩΣΕΙΣ ΜΕΘΑΝΙΟΥ

60 Ενδείξεις παρουσίας αερίων στις σεισμικές τομογραφίες

61 Μεθοδολογία ενίσχυσης του σήματος της υδάτινης στήλης. Οι διαφυγές ρευστών έντονες ανακλάσεις, οι οποίες εκκινούν από το ίχνος της ηχοβολιστικής τορπίλης ή σε κάποιο σημείο μεταξύ του ίχνους και πρώτης ανάκλασης του πυθμένα και τερματίζουν συνήθως στο ίχνος του πυθμένα

62

63

64

65

66

67

68 Εκτίμηση ποσότητας μεθανίου που διαφεύγει στην ατμόσφαιρα

69 Η MEDUSA στο Κατάκολο

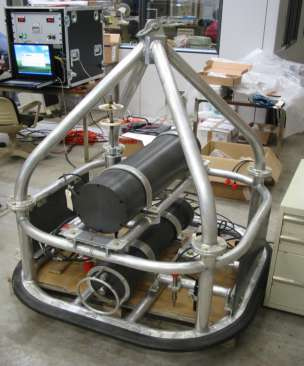

70 MEDUSA Module for Environmental Deep-Under-Sea Analysis Dimensions: 1.2x1.2 m; H: 1.5m Weight in air: 100 kg Weight in water: 50kg Components and sensors - Aluminium frame - Vessel for electronics - Sensors: - 2 methane sensors - 1 H2S electrode - 1 oxygen sensor - 1 CTD - 1 trasmissometer - radiometer / nuclear spectrometer - Altimeter - Deep Sea Power Cam & Light - Electrical cable (500 m) - Surface unit PC Ship requirements Ship lab Stabilized 220 VAC Winch & mechanic cable

71

72 Transect 16 bubble plumes observed by MEDUSA

73 We then selected a protected seep site, where we know: -gas flux -gas composition and origin -all oceanographic parameters -meteo data monitoring of O2 in a thermogenic gas seep near-field CH4 O2? CH4

74 METHANE SENSORS METS - (Franatech ) Semiconductor + membrane technology Range: 50 nmol/l to 10 mmol/l Accuracy: 5-15%

75 METHANE SENSORS METS - (Franatech ) Semiconductor + membrane technology Range: 50 nmol/l to 10 mmol/l Accuracy: 5-15%

76 CTD SBE37 - (SeaBird) Range: Temperature: -5 to 35 C Conductivity: 0-7 S/m Depth: 3500 m Accuracy: C S/m 0.1% of full scale

77 H2S microsensor (AMT) Range: check 0.05 to 10 and 0.01 to 3 mg/l Accuracy: < 2% Electrode

78 101 ημέρες
