1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ & ΚΟΙΝΩΝΙΚΗΣ ΑΛΛΗΛΕΓΓΥΗΣ 1 η Υγειονοµική Περιφέρεια Αττικής Γ.Ν.Α. «Ο ΕΥΑΓΓΕΛΙΣΜΟΣ» Ν.Π... ΕΤΟΣ Ι ΡΥΣΗΣ 1884 /ΝΣΗ ΤΕΧΝΙΚΗΣ ΥΠΗΡΕΣΙΑΣ ΤΜΗΜΑ: ΤΕΧΝΙΚΟ (ΜΕΛΕΤΩΝ) ΠΛΗΡΟΦ.: Α. ΑΓΓΕΛΑΚΗ ΑΡΙΘΜ. ΤΗΛ.: 1354 ΑΘΗΝΑ, ΕΡΓΟ: ΑΝΑ ΙΑΜΟΡΦΩΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ - ΙΑ ΡΟΜΟΥ & ΒΟΗΘΗΤΙΚΩΝ ΧΩΡΩΝ 1 η ΣΤΑΘΜΗ - ΠΑΛΑΙΟ ΚΤΙΡΙΟ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΟΙΚΟ ΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ 1. Η παρούσα τεχνική περιγραφή αφορά τις γενικές προδιαγραφές των υλικών, που θα χρησιµοποιηθούν, καθώς και τις απαιτούµενες, οικοδοµικές, εργασίες για την αναδιαµόρφωση του Ορθοπεδικού Εξ. Ιατρείου στον χώρο που σήµερα βρίσκεται, στην 1 η στάθµη του Παλαιού Κτιρίου του Νοσοκοµείου, µε αναδιευθέτηση των βοηθητικών χώρων έναντι αυτού ώστε να εξασφαλισθεί ένα επιπλέον εξεταστήριο, στάση αδελφών, ένα wc ΑµΕΑ, και να οργανωθεί καλύτερα ο αποθηκευτικός χώρος. 2. ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ: 2.Α. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ α. ΚΑΘΑΙΡΕΣΕΙΣ - ΑΠΟΞΗΛΩΣΕΙΣ: Αφορούν εργασίες οι οποίες θα εκτελεσθούν µε εξαιρετική προσοχή και επιµέλεια ώστε να µη προκαλούν ενόχληση στο υπόλοιπο Νοσοκοµείο. Προστατευτικά διαχωριστικά πανό που να εξασφαλίζουν ηχοµόνωση και προστασία από τη σκόνη των παρακείµενων τµηµάτων καθώς και τυχόν απαιτούµενες αντιστηρίξεις για τις καθαιρέσεις µε ή χωρίς εντολή της επίβλεψης βαρύνουν τον εργολήπτη ο οποίος και έχει την ευθύνη. Εφιστάται η προσοχή στη συγκέντρωση και αποκοµιδή των προϊόντων καθαίρεσης και αποξήλωσης. Απαγορεύεται η καθαίρεση τοίχων σε µεγάλες επιφάνειες και η συσσώρευση των υλικών σε ύψος µεγαλύτερο των 25 cm, κατά συνέπεια τα υλικά θα αποµακρύνονται αµέσως από τους χώρους εργασίας. Οι εργασίες συνοψίζονται στα εξής: ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 1/20

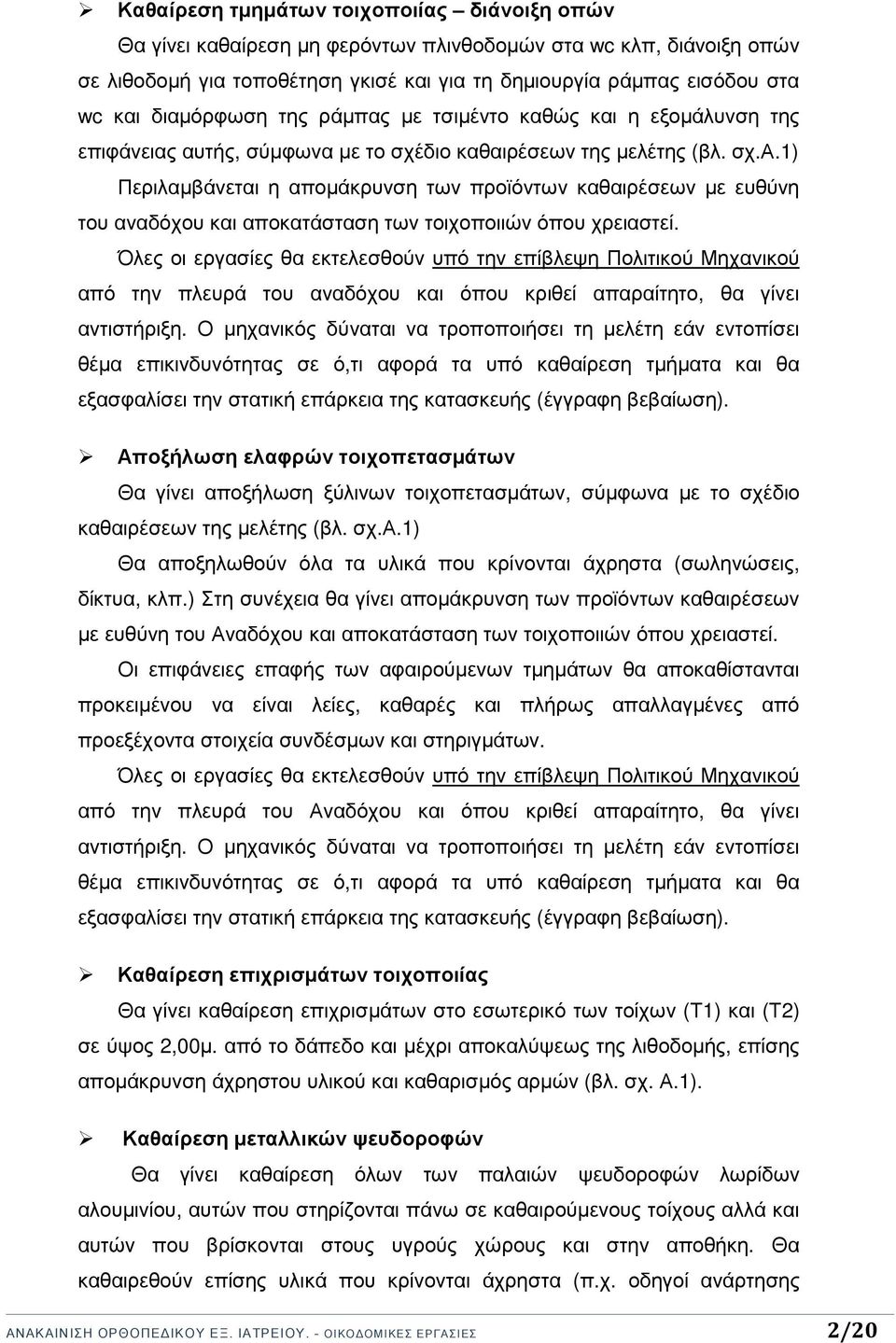

2 Καθαίρεση τµηµάτων τοιχοποιίας διάνοιξη οπών Θα γίνει καθαίρεση µη φερόντων πλινθοδοµών στα wc κλπ, διάνοιξη οπών σε λιθοδοµή για τοποθέτηση γκισέ και για τη δηµιουργία ράµπας εισόδου στα wc και διαµόρφωση της ράµπας µε τσιµέντο καθώς και η εξοµάλυνση της επιφάνειας αυτής, σύµφωνα µε το σχέδιο καθαιρέσεων της µελέτης (βλ. σχ.α.1) Περιλαµβάνεται η αποµάκρυνση των προϊόντων καθαιρέσεων µε ευθύνη του αναδόχου και αποκατάσταση των τοιχοποιιών όπου χρειαστεί. Όλες οι εργασίες θα εκτελεσθούν υπό την επίβλεψη Πολιτικού Μηχανικού από την πλευρά του αναδόχου και όπου κριθεί απαραίτητο, θα γίνει αντιστήριξη. Ο µηχανικός δύναται να τροποποιήσει τη µελέτη εάν εντοπίσει θέµα επικινδυνότητας σε ό,τι αφορά τα υπό καθαίρεση τµήµατα και θα εξασφαλίσει την στατική επάρκεια της κατασκευής (έγγραφη βεβαίωση). Αποξήλωση ελαφρών τοιχοπετασµάτων Θα γίνει αποξήλωση ξύλινων τοιχοπετασµάτων, σύµφωνα µε το σχέδιο καθαιρέσεων της µελέτης (βλ. σχ.α.1) Θα αποξηλωθούν όλα τα υλικά που κρίνονται άχρηστα (σωληνώσεις, δίκτυα, κλπ.) Στη συνέχεια θα γίνει αποµάκρυνση των προϊόντων καθαιρέσεων µε ευθύνη του Αναδόχου και αποκατάσταση των τοιχοποιιών όπου χρειαστεί. Οι επιφάνειες επαφής των αφαιρούµενων τµηµάτων θα αποκαθίστανται προκειµένου να είναι λείες, καθαρές και πλήρως απαλλαγµένες από προεξέχοντα στοιχεία συνδέσµων και στηριγµάτων. Όλες οι εργασίες θα εκτελεσθούν υπό την επίβλεψη Πολιτικού Μηχανικού από την πλευρά του Αναδόχου και όπου κριθεί απαραίτητο, θα γίνει αντιστήριξη. Ο µηχανικός δύναται να τροποποιήσει τη µελέτη εάν εντοπίσει θέµα επικινδυνότητας σε ό,τι αφορά τα υπό καθαίρεση τµήµατα και θα εξασφαλίσει την στατική επάρκεια της κατασκευής (έγγραφη βεβαίωση). Καθαίρεση επιχρισµάτων τοιχοποιίας Θα γίνει καθαίρεση επιχρισµάτων στο εσωτερικό των τοίχων (Τ1) και (Τ2) σε ύψος 2,00µ. από το δάπεδο και µέχρι αποκαλύψεως της λιθοδοµής, επίσης αποµάκρυνση άχρηστου υλικού και καθαρισµός αρµών (βλ. σχ. Α.1). Καθαίρεση µεταλλικών ψευδοροφών Θα γίνει καθαίρεση όλων των παλαιών ψευδοροφών λωρίδων αλουµινίου, αυτών που στηρίζονται πάνω σε καθαιρούµενους τοίχους αλλά και αυτών που βρίσκονται στους υγρούς χώρους και στην αποθήκη. Θα καθαιρεθούν επίσης υλικά που κρίνονται άχρηστα (π.χ. οδηγοί ανάρτησης ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 2/20

3 κουρτινών κ.α.) µετά από έγκριση της επίβλεψης της Υπηρεσίας. Στη συνέχεια θα γίνει αποµάκρυνση των προϊόντων καθαιρέσεων και αποκατάσταση των επιφανειών. Ο σκελετός της ψευδοροφής του διαδρόµου θα παραµείνει και θα επισκευασθεί όπου παρουσιάζει ατέλειες προκειµένου να αντικατασταθούν οι φθαρµένες πλάκες γυψοσανίδας και να δηµιουργείται ένα οµοιογενές σύνολο. Αποξήλωση εξοπλισµού Θα αποξηλωθεί ο σταθερός εξοπλισµός (πάγκοι, ερµάρια, ράφια, είδη υγιεινής, γούρνες κλπ.), σύµφωνα µε το σχέδιο καθαιρέσεων της µελέτης (Α.1). Επίσης θα αποξηλωθούν τα προστατευτικά τοιχοποιίας, µετά µεγάλης προσοχής ώστε να φυλαχθούν & να επαναχρησιµοποιηθούν σε άλλο σηµείο σύµφωνα µε τις οδηγίες της Επίβλεψης. Θα αποµακρυνθούν τα υλικά που κρίνεται ότι δεν µπορούν να επαναχρησιµοποιηθούν, µε ευθύνη του Αναδόχου. Αποξήλωση του υπάρχοντος δαπέδου πλαστικής ύλης & προετοιµασία υποστρώµατος Σε όλους τους χώρους θα γίνει αποξήλωση του υπάρχοντος δαπέδου πλαστικής ύλης µε πλήρη απόξεση/αφαίρεση της στρώσης συγκολλητικού υλικού µε φλόγιστρο, διαλύτες ή αποξεστικά εργαλεία και αποµάκρυνση των υλικών αποξήλωσης. µε συνεργεία και µε ευθύνη του αναδόχου. Στη συνέχεια θα γίνει προετοιµασία του υποστρώµατος για την τοποθέτηση του δαπέδου. Η επιφάνεια, πάνω στην οποία θα επικολληθούν τα νέα πλακίδια, θα πρέπει να είναι απόλυτα λεία, επίπεδη, καθαρή και στεγνή, χωρίς κατάλοιπα υλικών. Όπου παρουσιάζει ανισοϋψίες θα πρέπει να οµαλοποιηθεί µε ρητινούχο αυτοεπιπεδούµενο υλικό ταχείας πήξεως (τύπου ULTRAPLAN ECO της MAPEI ή παρόµοιου τύπου). Στους χώρους υγιεινής θα διαµορφωθούν ρήσεις προς τα σιφώνια. Καθαίρεση πλακοστρώσεων δαπέδου & προετοιµασία υποστρώµατος Σε όλους τους χώρους wc, αποθήκης & αίθουσας γύψου θα καθαιρεθούν τα κεραµικά πλακίδια µετά του κονιάµατος στρώσεως αυτών. Θα γίνει αποµάκρυνση των υλικών καθαίρεσης. µε συνεργεία και µε ευθύνη του αναδόχου. Στη συνέχεια θα γίνει προετοιµασία του υποστρώµατος για την τοποθέτηση του νέου δαπέδου. Η επιφάνεια, πάνω στην οποία θα ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 3/20

4 επικολληθούν τα νέα πλακίδια, θα πρέπει να είναι απόλυτα λεία, επίπεδη, καθαρή και στεγνή, χωρίς κατάλοιπα υλικών. Όπου παρουσιάζει ανισοϋψίες θα πρέπει να οµαλοποιηθεί µε ρητινούχο αυτοεπιπεδούµενο υλικό ταχείας πήξεως (τύπου ULTRAPLAN ECO της MAPEI ή παρόµοιου τύπου). Στους χώρους υγιεινής θα διαµορφωθούν ρήσεις προς τα σιφώνια. Καθαίρεση πλακιδίων τοίχου Θα γίνει καθαίρεση των υπαρχόντων πλακιδίων τοίχου σε όλους τους χώρους wc, αποθήκης & αίθουσας γύψου. Στη συνέχεια θα γίνει καθαρισµός και απόξεση όλων των κατακόρυφων επιφανειών και εξοµάλυνση των επιφανειών µε αποκατάσταση των επιχρισµάτων. Επίσης όλα τα υλικά που κρίνονται άχρηστα θα αποξηλώνονται (σωληνώσεις, δίκτυα, κλπ.) µετά από έγκριση της Επίβλεψης της ιεύθυνσης Τεχνικής Υπηρεσίας και θα γίνεται αποµάκρυνση των προϊόντων καθαιρέσεων. Αποξήλωση ξύλινων ή σιδηρών κουφωµάτων Θα γίνει αποξήλωση των κουφωµάτων θυρών (τεµ.8) σύµφωνα µε το συνηµµένο σχέδιο της µελέτης (βλ. σχ. Α.1). Η αποξήλωση θα γίνει µε προσοχή για να φυλαχθούν ώστε να επαναχρησιµοποιηθούν τα αποξηλωµένα κουφώµατα σε άλλο χώρο του νοσοκοµείου. β. ΤΟΙΧΟΙ: Επιχρίσµατα τοιχοποιϊών Τα επιχρίσµατα των τοιχοποιιών (Τ1) & (Τ2), (βλ. σχέδιο Α.2) θα γίνουν ως εξής : Τσιµεντόλασπη σε αναλογία 2 όγκοι άµµου / 1 όγκος τσιµέντου, µε πρόσθεση στεγανοποιητικού µαζών, χωρίς ίχνος ασβέστου, (τύπου Durostick D34), σε δύο στρώσεις, επί της λιθοδοµής των εξωτερικών τοίχων (Τ1) και (Τ2). Σοβάτισµα των εξωτερικών τοίχων (Τ1) και (Τ2) µε τριπτό τσιµεντοκονίαµα µε άµµο θαλάσσης και τσιµέντο σε αναλογία 3:1, και πρόσµικτο γαλάκτωµα κονιάµατος (τύπου Durostick D34 ή D20 ή παρόµοιο). Στεγανοποίηση των εξωτερικών τοίχων (Τ1) και (Τ2) µέχρι ύψος 2,00µ. Το υλικό της στεγανοποίησης θα είναι επαλοιφόµενο τσιµεντοειδές στεγανωτικό, τύπου Durostick D1, σε αναλογία 1κιλό ανά τ.µ., σε τρεις στρώσεις, λεπτόρρευστης υφής. Για αύξηση αντοχής και στεγανότητας το ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 4/20

5 υλικό θα περιέχει πρόσµικτο γαλάκτωµα (τύπου Durostick D20 ή παρόµοιο). Επίσης θα αποκατασταθούν µε τον ίδιο τρόπο τα υπάρχοντα επιχρίσµατα όπου αλλού χρειαστεί (θα υποδειχθούν από την επίβλεψη της /νσης Τεχνικής Υπηρεσίας.) Κατασκευή τοιχοποιϊών από διπλή άνθυγρη γυψοσανίδα Θα κατασκευαστούν νέα χωρίσµατα από άνθυγρη γυψοσανίδα, έτσι ώστε να επιτευχθεί η διάταξη του χώρου, όπως αυτή περιγράφεται στα σχέδια της µελέτης (Α.2). Τα κατακόρυφα χωρίσµατα θα στηριχθούν σε σκελετό από κοιλοδοκούς διατοµής 50Χ50mm, που θα εκτείνεται από το δάπεδο έως την οροφή, και θα διατρυπάει την ψευδοροφή. Οι µεταλλικές στρατζαριστές κολώνες θα τοποθετηθούν κατά κύριο λόγο εκατέρωθεν των θυρών, στα σηµεία που σχηµατίζονται γωνίες, στις απολήξεις των τοιχοποιιών καθώς και όπου αλλού κριθεί απαραίτητο από την Τεχνική Υπηρεσία. Για την κατασκευή των τοιχοδοµών θα χρησιµοποιηθεί διπλή άνθυγρη γυψοσανίδα (τύπου KNAUF) µε πάχος 2Χ12,50mm εκατέρωθεν (σε κάθε πλευρά της τοιχοποιίας) και µε ενδιάµεση µόνωση από πετροβάµβακα πάχους 5cm. O σκελετός θα αποτελείται από γαλβανισµένους στρωτήρες και ορθοστάτες, διατοµής 42Χ71,5Χ42, τοποθετηµένους ανά 40εκ. Πριν από την κάλυψή του, ο σκελετός θα βαφεί µε αντισκωρικό για προστασία. Το συνολικό πάχος της τοιχοποιίας θα είναι 10εκ. Οι τοίχοι θα παραδοθούν βαµµένοι. Σηµειώνεται ότι όλες οι κατακόρυφες ακµές των εσωτερικών τοίχων ξηράς δόµησης θα προστατευθούν από ειδικά γωνιόκρανα γαλβανιζέ, προτεινόµενα από τον κατασκευαστή του συστήµατος. Τα γωνιόκρανα αυτά θα στοκαριστούν, ώστε η τελική επιφάνεια των τοίχων να είναι ενιαία και χωρίς προεξοχές. Επένδυση τοίχων µε κεραµικά πλακίδια Θα γίνει επένδυση τµηµάτων τοίχων έως ύψος 2,40µ. στους βοηθητικούς χώρους και στα wc καθώς και πάνω από τους νιπτήρες & τις γούρνες. Η επένδυση θα γίνει µε κεραµικά πλακίδια (προτεινόµενη διάσταση 15Χ15εκ.) µονόπυρα εφυαλωµένα, χαµηλής υδατοαπορροφητικότητας, χρωµατιστά, αντοχής σε απότριψη "GROUP 1", οποιουδήποτε χρώµατος και σχεδίου (τύπου ΦΙΛΚΕΡΑΜ JOHNSON ή παρόµοιου). ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 5/20

6 Η τοποθέτηση θα γίνει µε αρµούς 1 έως 2 mm, σε στρώση τσιµεντοκονιάµατος των 450kg τσιµέντου µε πρόσµικτο βελτιωτικό της πρόσφυσης µε την επιφάνεια εφαρµογής, ή µε κόλλα συµβατή µε την υπάρχουσα υποδοµή, η πλήρωση των αρµών µε τσιµεντοκονίαµα των 600 kg τσιµέντου, µαύρου χρώµατος, το αρµολόγηµα µε λευκό τσιµέντο, ή µε ειδικό αντιβακτηριδιακό υλικό συµβατό µε τα κεραµικά πλακίδια. Συµπεριλαµβάνεται ο επιµελής καθαρισµός των τελικών επιφανειών του τοίχου και η διαµόρφωση οπών για την διέλευση υδραυλικών σωληνώσεων, διακοπτών, ρευµατοδοτών κ.λπ. επίσης η πλήρης περαιωµένη εργασία χάραξης σχεδίου, τοποθέτησης, αρµολόγησης, καθαρισµού υλικά και µικροϋλικά επί τόπου, σύµφωνα µε την µελέτη. Τα χρώµατα των πλακιδίων θα επιλεχθούν κατόπιν συνεννόησης µε την επίβλεψη της /νσης Τεχνικής Υπηρεσίας. Οι αποχρώσεις, που δύνανται να είναι περισσότερες από µία, θα είναι επιλογή της Υπηρεσίας. Χρωµατισµός κατακόρυφων επιφανειών µε ριπολίνη Ο χρωµατισµός (µε εξαίρεση τα κουφώµατα)_θα γίνει από τα συνεργεία του Νοσοκοµείου. Όλες οι κατακόρυφες επιφάνειες, θα χρωµατιστούν µε ριπολίνη νερού. Ο χρωµατισµός θα γίνει ως εξής : - Επί ελαιοχρωµάτων, θα γίνει τρίψιµο, αστάρωµα, σπατουλάρισµα σε δύο διασταυρούµενες στρώσεις, ένα χέρι βελατούρα, σποραδικό ψιλοστοκάρισµα και 2 στρώσεις άοσµης ριπολίνης νερού, σατινέ, υψηλής ποιότητας. - Επί υδροχρωµάτων, θα γίνει τρίψιµο, στοκάρισµα και εξοµάλυνση της επιφάνειας, ένα χέρι βελατούρα, τρίψιµο µε υαλόχαρτο και 2 στρώσεις άοσµης ριπολίνης νερού, σατινέ, υψηλής ποιότητας. Ο χρωµατισµός θα γίνει σε δύο επάλληλες στρώσεις µε άοσµη ριπολίνη νερού (τύπου AQUACHROM της ΒΙΒΕΧΡΩΜ ή παρόµοιου τύπου). Κάθε στρώση θα εφαρµόζεται σε προετοιµασµένη ξηρή, καθαρή, λεία και απαλλαγµένη από οποιοδήποτε ελάττωµα επιφάνεια, αρχίζοντας από τις ακµές, τις εσοχές, τις στενές πλευρές και πάντα από πάνω προς τα κάτω. Κάθε επόµενη στρώση θα είναι ίσης ή µεγαλύτερης αντοχής και πάχους από την προηγούµενη και θα εφαρµόζεται αφού αυτή θα έχει στεγνώσει εντελώς. Περιλαµβάνεται ο χρωµατισµός κάθε είδους προεξοχών και όλων των θερµαντικών σωµάτων, σωληνώσεων µε απόξεση καθαρισµό σαθρών, µινιάρισµα, και χρωµατισµό σε µια στρώση µε βερνικόχρωµα φωτιάς (ντουκόχρωµα ραδιατέρ) σε όλους τους χώρους. ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 6/20

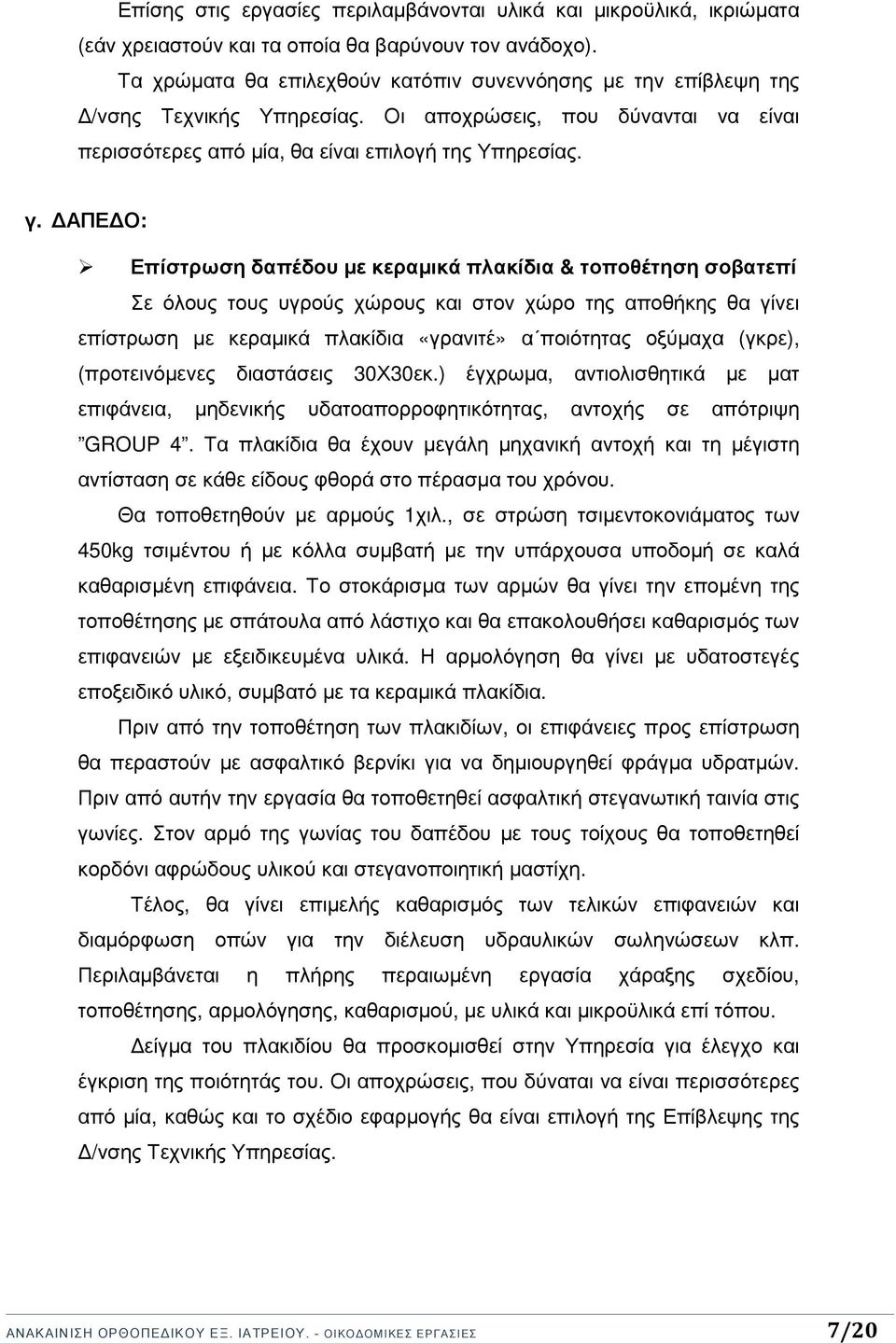

7 Επίσης στις εργασίες περιλαµβάνονται υλικά και µικροϋλικά, ικριώµατα (εάν χρειαστούν και τα οποία θα βαρύνουν τον ανάδοχο). Τα χρώµατα θα επιλεχθούν κατόπιν συνεννόησης µε την επίβλεψη της /νσης Τεχνικής Υπηρεσίας. Οι αποχρώσεις, που δύνανται να είναι περισσότερες από µία, θα είναι επιλογή της Υπηρεσίας. γ. ΑΠΕ Ο: Επίστρωση δαπέδου µε κεραµικά πλακίδια & τοποθέτηση σοβατεπί Σε όλους τους υγρούς χώρους και στον χώρο της αποθήκης θα γίνει επίστρωση µε κεραµικά πλακίδια «γρανιτέ» α ποιότητας οξύµαχα (γκρε), (προτεινόµενες διαστάσεις 30Χ30εκ.) έγχρωµα, αντιολισθητικά µε µατ επιφάνεια, µηδενικής υδατοαπορροφητικότητας, αντοχής σε απότριψη GROUP 4. Τα πλακίδια θα έχουν µεγάλη µηχανική αντοχή και τη µέγιστη αντίσταση σε κάθε είδους φθορά στο πέρασµα του χρόνου. Θα τοποθετηθούν µε αρµούς 1χιλ., σε στρώση τσιµεντοκονιάµατος των 450kg τσιµέντου ή µε κόλλα συµβατή µε την υπάρχουσα υποδοµή σε καλά καθαρισµένη επιφάνεια. Το στοκάρισµα των αρµών θα γίνει την εποµένη της τοποθέτησης µε σπάτουλα από λάστιχο και θα επακολουθήσει καθαρισµός των επιφανειών µε εξειδικευµένα υλικά. Η αρµολόγηση θα γίνει µε υδατοστεγές εποξειδικό υλικό, συµβατό µε τα κεραµικά πλακίδια. Πριν από την τοποθέτηση των πλακιδίων, οι επιφάνειες προς επίστρωση θα περαστούν µε ασφαλτικό βερνίκι για να δηµιουργηθεί φράγµα υδρατµών. Πριν από αυτήν την εργασία θα τοποθετηθεί ασφαλτική στεγανωτική ταινία στις γωνίες. Στον αρµό της γωνίας του δαπέδου µε τους τοίχους θα τοποθετηθεί κορδόνι αφρώδους υλικού και στεγανοποιητική µαστίχη. Τέλος, θα γίνει επιµελής καθαρισµός των τελικών επιφανειών και διαµόρφωση οπών για την διέλευση υδραυλικών σωληνώσεων κλπ. Περιλαµβάνεται η πλήρης περαιωµένη εργασία χάραξης σχεδίου, τοποθέτησης, αρµολόγησης, καθαρισµού, µε υλικά και µικροϋλικά επί τόπου. είγµα του πλακιδίου θα προσκοµισθεί στην Υπηρεσία για έλεγχο και έγκριση της ποιότητάς του. Οι αποχρώσεις, που δύναται να είναι περισσότερες από µία, καθώς και το σχέδιο εφαρµογής θα είναι επιλογή της Επίβλεψης της /νσης Τεχνικής Υπηρεσίας. ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 7/20

8 Προµήθεια τοποθέτηση δαπέδου λινόλεουµ & σοβατεπί από το ίδιο υλικό Θα γίνει προµήθεια τοποθέτηση δαπέδου από λινόλεουµ σε ρολό σε όλους τους χώρους στους οποίους έχουν γίνει καθαιρέσεις και στους οποίους είναι φθαρµένο από τη χρήση. Θα είναι σε ρολό κατάλληλο για νοσοκοµειακούς χώρους, γνωστής και επώνυµης εταιρείας, Α διαλογής και µε τα παρακάτω τεχνικά χαρακτηριστικά : συνολικό πάχος (ΕΝ 428) : 2,50mm βάρος (ΕΝ 430) : 3000g/m2 πλάτος ρολού (ΕΝ 426) : 2m µήκος ρολού (ΕΝ 426) : 20-30m χαµηλή ολισθηρότητα (EN 13893) : 0.30 (DS) αντοχή στην καταπόνηση από τροχήλατα (ΕΝ 425) αντοχή στα χηµικά (ΕΝ 423) ηχοαπορρόφηση : l w 6 db αντίσταση στη φωτιά (ΕΝ ) : C fl - s1 αντοχή του υλικού στην τριβή µε βάσει το DIN / EN ανθεκτικό σε κάψιµο τσιγάρου (ΕΝ 1399) αντοχή στην καταπόνηση από τροχήλατα (ΕΝ 425) ηλεκτροστατικά φορτία (ΕΝ1815) <2kv σταθερότητα χρωµατισµού στο ηλιακό φως (ΕΝ Β02) 6 ανακυκλώσιµο υλικό επιφανειακή προστατευτική επεξεργασία για µεγαλύτερη αντοχή Κατά την τοποθέτηση του δαπέδου θα χρησιµοποιηθεί κορδόνι µε θερµοσυγκόλληση στους αρµούς, που θα δηµιουργηθούν, προκειµένου να σφραγίσουν καλά τα κενά των αρµών και να αποφευχθούν µελλοντικές φθορές. (Γενικά για την τοποθέτηση του δαπέδου, θα πρέπει να εφαρµοσθούν επακριβώς οι οδηγίες του προµηθευτή του δαπέδου). Περιλαµβάνονται περιµετρικά αρµοκάλυπτρα όπου υπάρξουν ανισοϋψίες µε υπάρχοντα δάπεδα. Επίσης, θα τοποθετηθεί περιµετρικά κοίλο σοβατεπί (κατάλληλο για χώρους νοσοκοµείου) του ιδίου υλικού ύψους 10εκ., µε στρωτήρα κουρµπαριστό και όλα τα απαραίτητα µικροϋλικά στα τελειώµατα (κορδόνι, καπάκια, κ.λ.π.). ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 8/20

9 Οι χρωµατικές αποχρώσεις, που δύνανται να είναι περισσότερες από µια, και το σχέδιο τοποθέτησης θα είναι επιλογή της Επίβλεψης της /νσης Τεχνικής Υπηρεσίας. Περιλαµβάνεται και το γυάλισµα του δαπέδου. δ. ΟΡΟΦΗ: Κατασκευή ψευδοροφής από πλάκες γυψοσανίδας µε εµφανή σκελετό Θα γίνει κατασκευή ψευδοροφής σε όλους τους χώρους (µετά τις προτεινόµενες καθαιρέσεις) από πλάκες άνθυγρης γυψοσανίδας, διαστάσεων 60Χ60cm, πάχους 15mm, µε βιοµηχανική επένδυση βινυλικής ταπετσαρίας υψηλών προδιαγραφών η οποία έχει υποστεί αντιµικροβιακή επεξεργασία, άφλεκτη, ηχοαπορροφητική, κατάλληλη για χώρους νοσοκοµείων. Θα πρέπει να προστατεύει από τη συσσώρευση µικροµορίων στους χώρους και να αποτρέπει το σχηµατισµό υγρασίας και µικροοργανισµών στην επιφάνειά της. Ο σκελετός θα είναι από γαλβανιζέ λαµαρίνα διατοµής ανεστραµµένου «Τ» µε το εµφανές µέρος του βαµµένο µε ηλεκτροστατική βαφή χρώµατος επιλογής της υπηρεσίας. Θα αποτελείται από κύριους οδηγούς που αναρτώνται από τη δοµική οροφή σε απόσταση 120εκ. Στους κύριους οδηγούς θα κουµπώσουν οι εγκάρσιοι οδηγοί 120 ή 60εκ. οι οποίοι θα δηµιουργήσουν τον επιθυµητό κάναβο 60Χ60εκ. όπου θα εδράσουν οι πλάκες ψευδοροφής και τα χωνευτά φωτιστικά καθώς και τα κλιµατιστικά σώµατα, σύµφωνα µε τη µελέτη Η/Μ. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στην σωστή ρύθµιση του σκελετού ανάρτησης για πλήρη επιπεδότητα και οριζοντιότητα. Το ύψος τοποθέτησης των ψευδοροφών θα είναι µεταξύ 2,60µ. και 2,80µ. στους κυρίως χώρους ενώ στους βοηθητικούς χώρους (αποθήκες, wc) θα είναι 2,40µ. από το δάπεδο. Στην Αίθουσα Γύψου η ψευδοροφή θα τοποθετηθεί σε ύψος 3,00µ. από το δάπεδο. ε. ΚΟΥΦΩΜΑΤΑ: Αποκατάσταση, µετατροπές - προσαρµογές & χρωµατισµός εσωτερικών & εξωτερικών κουφωµάτων Σε όλα τα κουφώµατα εσωτερικά (4 µονόφυλλες θύρες & 1 δίφυλλη θύρα) και εξωτερικά (6 παράθυρα) θα γίνει : - Στεγανοποίηση αρµών µεταξύ κουφώµατος και τοιχοποιίας ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 9/20

10 Θα ελεγχθούν οι αρµοί µεταξύ κουφώµατος και τοιχοποιίας και θα ξαναγίνουν όπου έχουν φθαρεί οι αρµοί αφαιρώντας το παλιό µονωτικό υλικό, καθαρίζοντας τη σκόνη και βάζοντας νέο µονωτικό υλικό - Αποκατάσταση στήριξης των κασών Θα γίνει έλεγχος και αποκατάσταση στήριξης της κάσας όπου απαιτείται µε αντικατάσταση των απαραίτητων εξαρτηµάτων. - Έλεγχος επιφάνειας κουφώµατος Θα γίνει έλεγχος στην επιφάνεια του κουφώµατος για την ύπαρξη µυκητών ή µούχλας και σποραδική επέµβαση µε εξειδικευµένο προϊόν για την καταπολέµηση αυτών όπου παρατηρούνται. θα γίνει αφαίρεση των φθαρµένων και σαθρών τµηµάτων (θυρόφυλλα, κάσες), επισκευή σκελετού τους καθώς και αντικατάσταση των πρεβαζιών και των «µπινιών» όπου είναι φθαρµένα - Χρωµατισµός επιφάνειας κουφώµατος Θα γίνει χρωµατισµός όλων των ξύλινων επιφανειών των κουφωµάτων των θυρών & παραθύρων σε όλους τους χώρους ως εξής : Απόξεση σαθρών µε σπάτουλα Χονδροστοκάρισµα µε ακρυλικούς στόκους, µε διαδοχικά σταυρωτά περάσµατα, αφού στεγνώσει το προηγούµενο, ώστε να εξουδετερώνεται η συστολή από το στέγνωµα του ξύλου. Τρίψιµο µε υαλόχαρτο Σπατουλάρισµα σε δύο επάλληλες στρώσεις µε ακρυλικό στόκο, µε διαδοχικά σταυρωτά περάσµατα της σπάτουλας πάνω στις επιφάνειες που θα χρωµατιστούν, ώστε να γεµίσει µόνο τους πόρους του ξύλου και να αποδώσει πλήρη ενιαία επιφάνεια (ελάχιστο δυνατό πάχος). Τρίψιµο, λείανση & οµαλοποίηση επιφανειών. Θα γίνεται διαδοχικό τρίψιµο µε διαβαθµισµένα υαλόχαρτα ώστε να προκύψει πορώδης λεία και οµαλή επιφάνεια. Αστάρωµα µε αστάρι µετάλλου άφθονα και µε πολλαπλές σταυρωτές κινήσεις έτσι ώστε το ξύλο να µουσκεύει» µε συντηρητικό µέχρι αρνήσεως αρχίζοντας από τις ακµές, τις εσοχές και τις συνδέσεις. Μετά την επίστρωση θα αφήνεται να στεγνώσει εντελώς. Χρωµατισµός σε δύο επάλληλες στρώσεις µε άοσµη ριπολίνη νερού. Κάθε στρώση θα εφαρµόζεται σε προετοιµασµένη ξηρή, καθαρή, λεία και απαλλαγµένη από οποιοδήποτε ελάττωµα επιφάνεια, αρχίζοντας από τις ακµές, τις εσοχές, τις στενές πλευρές και πάντα από πάνω προς τα κάτω. Κάθε ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 10/20

11 επόµενη στρώση θα είναι ίσης ή µεγαλύτερης αντοχής και πάχους από την προηγούµενη και θα εφαρµόζεται αφού αυτή θα έχει στεγνώσει εντελώς. Στα εξώφυλλα θα γίνει χρωµατισµός της επιφάνειας µε πιστόλι. Περιλαµβάνονται όλα τα υλικά και µικροϋλικά. Οι αποχρώσεις που δύνανται να είναι περισσότερες από µια, θα είναι επιλογή της Επίβλεψης της /νσης Τεχνικής Υπηρεσίας. - Έλεγχος αρµών Θα γίνει έλεγχος αρµών προκειµένου να αποκατασταθεί η ακαµψία στους αρµούς, εξασφαλίζοντας τη στεγανότητα µε κόλλες ή µονωτικά υλικά. Πρέπει να δίνεται ιδιαίτερη προσοχή στον έλεγχο των γωνιακών σηµείων συγκόλλησης, διαπιστώνοντας την αντοχή και τη στεγανότητά τους σε πιθανές διεισδύσεις νερού και αέρα. - Αντικατάσταση εξαρτηµάτων Θα γίνει έλεγχος όλων των εξαρτηµάτων µε µεγάλη προσοχή και ιδιαίτερα των εξαρτηµάτων µετάδοσης κίνησης και κλεισίµατος όπως µεντεσέδες, ράουλα, σπανιολέτες, ψαλίδια, ντίζες, συστήµατα ρολών σκίασης και στη συνέχεια θα γίνει αντικατάσταση των φθαρµένων εξαρτηµάτων καθώς και καθαρισµός και λίπανση των κινουµένων τµηµάτων. Όλα τα εξαρτήµατα των πορτών και παραθύρων πρέπει να υποστηρίζουν επαρκώς τον υαλοπίνακα και το πλαίσιο εξαεριστήρων τόσο κατά τη λειτουργία τους όσο και στην ανοικτή θέση, χωρίς να προκαλούνται παραµορφώσεις ή ζηµίες κάτω από το καθορισµένο φορτίο ανέµου, καθώς και να ικανοποιούν όλες τις απαραίτητες απαιτήσεις ασφαλείας. Επίσης θα πρέπει να γίνει έλεγχος και σφίξιµο όλων των βιδών στήριξης. Όλα τα µπουλόνια, βίδες και παξιµάδια που χρησιµοποιούνται για τη συναρµολόγηση και στερέωση του παραθύρου θα πρέπει να είναι επαρκούς αντοχής για το σκοπό που χρησιµοποιούνται και να είναι από ανοξείδωτο χάλυβα. - Έλεγχος αποκατάσταση υαλοπινάκων Θα γίνει έλεγχος των υαλοπινάκων όσον αφορά στην τοποθέτησή τους : το πάχος του υαλοπίνακα θα πρέπει να προσαρµόζεται πάντα στον τύπο της κάσας του φύλλου και όπου χρειάζεται θα πρέπει να ξαναγίνει η µόνωση µεταξύ του υαλοπίνακα και του τζαµιλικιού τόσο στην εξωτερική όσο και στην εσωτερική πλευρά του κουφώµατος ώστε να διασφαλίζεται η στεγανότητα αέρα και νερού. ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 11/20

12 Επίσης όπου παρουσιάζονται ραγισµένοι ή σπασµένοι υαλοπίνακες, αυτοί θα πρέπει να αποκαθίστανται µε νέους διάφανους ιδίου πάχους µε τους υπάρχοντες. - Λειτουργικές µετατροπές Θα γίνει µετατροπή στη φορά τριών (3) θυρών Κατασκευή τοποθέτηση νέων ανοιγόµενων ξύλινων θυρών µε σιδηρά κάσα Πρόκειται για την κατασκευή & τοποθέτηση ανοιγόµενων θυρών ως εξής: - δύο (2) δίφυλλων, διαστάσεων 1,20µ.(πλάτος)Χ2,20µ.(ύψος) - µίας (1) µονόφυλλης, διαστάσεων 0,80µ.(πλάτος)Χ2,20µ.(ύψος) - επτά (7) θυρών wc εκ των οποίων : τρεις (3), µε φύλλο διαστάσεων 0,70µ.(πλάτος)Χ1,90µ.(ύψος) δύο (2), µε φύλλο διαστάσεων 0,75µ.(πλάτος)Χ1,90µ.(ύψος) µια (1), µε φύλλο διαστάσεων 0,80µ.(πλάτος)Χ2,20µ.(ύψος) µια (1), µε φύλλο διαστάσεων 1,00µ.(πλάτος)Χ1,90µ.(ύψος) Θα έχουν τα εξής χαρακτηριστικά : - θυρόφυλλα µε πλαίσιο από ξυλεία λευκή Σουηδίας καθαρής διατοµής 35χιλ. Χ 50χιλ. µε ενίσχυση στο ύψος της κλειδαριάς µε ένα τεµάχιο ξύλου, µάνες Σουηδικές και επένδυση πρεσσαριστή και στις δύο όψεις από MDF πάχους 4χιλ. και φορµάικα (αποχρώσεις επιλογής Υπηρεσίας) πάχους 0,09χιλ. - ανάρτηση µε τρείς κατάλληλους µεντεσέδες επάνω σε µεταλλικές κάσσες - κατάλληλες κλειδαριές και αντίστοιχες χειρολαβές βαρέως τύπου, ροζέτες, στόπερ, περσίδες εξαερισµού, πλάκες προστασίας, ανάλογα µε την θέση και την χρήση, όλα θα είναι απλής µορφής από αλουµίνιο, γυαλισµένο και ανοδιωµένο στο φυσικό του χρώµα, ευλόγου µεγέθους και διατοµής χειρολαβής τουλάχιστον 21χιλ,. - κάσσες από λαµαρίνα στραντζαριστή γαλβανισµένη πάχους 2,0 - κάσσες διαµορφωµένες ώστε να δηµιουργείται σκοτία στην επαφή µε τους τοίχους, µε ελαστικό αντικρουστικό και ηχοµονωτικό παρέµβυσµα & τζινέτια κάθε 50εκ. για την στήριξη στους τοίχους. - Ιδιαίτερα για τις θύρες των wc : περιστρεφόµενες κλειδαριές µε την ένδειξη «κατειληµµένο ελεύθερο» (κόκκινο λευκό) και πίρο ασφαλείας. Εσωτερικά, θα περιλαµβάνουν άγκιστρο inox και εξωτερικά, inox πινακάκι σήµανσης «γυναικών ανδρών ΑµεΑ». ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 12/20

13 Προµήθεια τοποθέτηση συρόµενης θύρας. Θα γίνει προµήθεια και τοποθέτηση µίας (1) νέας θύρας συρόµενης πρεσσαριστής µε επένδυση φορµάικας σε κάσα αλουµίνιου στο χώρο στάσης αδελφών. ιαστάσεις : 0,80Χ2,20µ. (πλάτοςχύψος). Η κύλισή της θα είναι λειτουργικά εύκολη και αθόρυβη µέσω ανοξείδωτου µηχανισµού κύλισης οροφής Β.Τ. (τύπου SYRTEX). Θα περιλαµβάνει επίσης ανοξείδωτη χειρολαβή και µηχανισµό ασφάλισής της. Προµήθεια - τοποθέτηση φεγγίτη αλουµινίου. Θα γίνει τοποθέτηση στη µια πλευρά του εξεταστηρίου ΙΙ φεγγίτη αλουµινίου διαστάσεων 1,20Χ0,80µ. (πλάτοςχύψος). Πρόκειται για κούφωµα φεγγίτη από προφίλ αλουµινίου βαρέως τύπου (ΒΤ), πιστοποιηµένο κατά ISO 9000, ηλεκτροστατικής βαφής. Το νέο κούφωµα θα παρέχει πλήρη ηχοµόνωση και θερµοµόνωση. Ο φεγγίτης θα φέρει διπλό υαλοπίνακα µε επεξεργασία αµµοβολής. Οι διαστάσεις του θα είναι σύµφωνες µε το επισυναπτόµενο σχέδιο (Α.2). Η χρωµατική απόχρωση του φεγγίτη θα είναι επιλογή της Υπηρεσίας. Περιλαµβάνονται όλοι οι µηχανισµοί λειτουργίας και ασφάλειας και γενικά όλα τα υλικά και µικροϋλικά για την τοποθέτησή του. Προµήθεια - τοποθέτηση υαλοπινάκων Θα γίνει προµήθεια και τοποθέτηση δύο (2) διάφανων υαλοπινάκων διαστάσεων περίπου 1,20m Χ 1,00m (ύψος Χ πλάτος) σε διαµορφούµενα ανοίγµατα σε προφίλ αλουµινίου και µε ειδικές οπές επικοινωνίας για γκισέ σύµφωνα µε τις λεπτοµέρειες Λ.2, Λ.3 του συνηµµένου σχεδίου Ε.1 Πρόκειται για υαλοπίνακες ασφαλείας SECURIT, πάχους 10mm, πλήρως τοποθετηµένοι µε ελαστικά περιβλήµατα, σιλικόνη και ανοξείδωτες βίδες. Προµήθεια - τοποθέτηση σήτας αλουµινίου. Στις εξωτερικές πλευρές των εξωτερικών κορυφωµάτων των παραθύρων θα τοποθετηθεί σήτα από γαλβανισµένο σύρµα λεπτού βρόγχου, σε πλαίσιο από διατοµές αλουµινίου. Περιλαµβάνονται όλα τα υλικά και µικροϋλικά για την τοποθέτησή της. ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 13/20

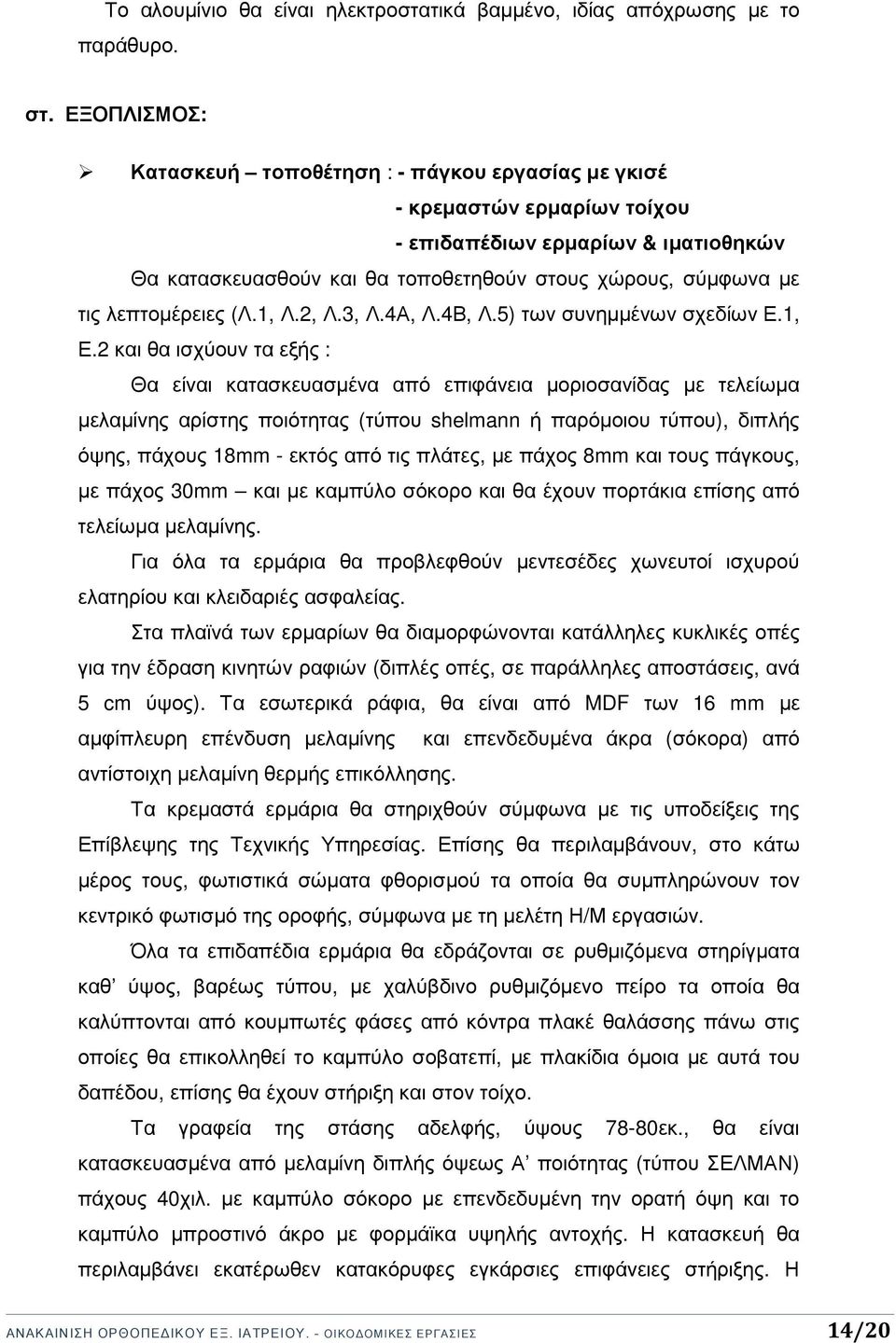

14 Το αλουµίνιο θα είναι ηλεκτροστατικά βαµµένο, ιδίας απόχρωσης µε το παράθυρο. στ. ΕΞΟΠΛΙΣΜΟΣ: Κατασκευή τοποθέτηση : - πάγκου εργασίας µε γκισέ - κρεµαστών ερµαρίων τοίχου - επιδαπέδιων ερµαρίων & ιµατιοθηκών Θα κατασκευασθούν και θα τοποθετηθούν στους χώρους, σύµφωνα µε τις λεπτοµέρειες (Λ.1, Λ.2, Λ.3, Λ.4Α, Λ.4Β, Λ.5) των συνηµµένων σχεδίων Ε.1, Ε.2 και θα ισχύουν τα εξής : Θα είναι κατασκευασµένα από επιφάνεια µοριοσανίδας µε τελείωµα µελαµίνης αρίστης ποιότητας (τύπου shelmann ή παρόµοιου τύπου), διπλής όψης, πάχους 18mm - εκτός από τις πλάτες, µε πάχος 8mm και τους πάγκους, µε πάχος 30mm και µε καµπύλο σόκορο και θα έχουν πορτάκια επίσης από τελείωµα µελαµίνης. Για όλα τα ερµάρια θα προβλεφθούν µεντεσέδες χωνευτοί ισχυρού ελατηρίου και κλειδαριές ασφαλείας. Στα πλαϊνά των ερµαρίων θα διαµορφώνονται κατάλληλες κυκλικές οπές για την έδραση κινητών ραφιών (διπλές οπές, σε παράλληλες αποστάσεις, ανά 5 cm ύψος). Τα εσωτερικά ράφια, θα είναι από MDF των 16 mm µε αµφίπλευρη επένδυση µελαµίνης και επενδεδυµένα άκρα (σόκορα) από αντίστοιχη µελαµίνη θερµής επικόλλησης. Τα κρεµαστά ερµάρια θα στηριχθούν σύµφωνα µε τις υποδείξεις της Επίβλεψης της Τεχνικής Υπηρεσίας. Επίσης θα περιλαµβάνουν, στο κάτω µέρος τους, φωτιστικά σώµατα φθορισµού τα οποία θα συµπληρώνουν τον κεντρικό φωτισµό της οροφής, σύµφωνα µε τη µελέτη Η/Μ εργασιών. Όλα τα επιδαπέδια ερµάρια θα εδράζονται σε ρυθµιζόµενα στηρίγµατα καθ ύψος, βαρέως τύπου, µε χαλύβδινο ρυθµιζόµενο πείρο τα οποία θα καλύπτονται από κουµπωτές φάσες από κόντρα πλακέ θαλάσσης πάνω στις οποίες θα επικολληθεί το καµπύλο σοβατεπί, µε πλακίδια όµοια µε αυτά του δαπέδου, επίσης θα έχουν στήριξη και στον τοίχο. Τα γραφεία της στάσης αδελφής, ύψους 78-80εκ., θα είναι κατασκευασµένα από µελαµίνη διπλής όψεως Α ποιότητας (τύπου ΣΕΛΜΑΝ) πάχους 40χιλ. µε καµπύλο σόκορο µε επενδεδυµένη την ορατή όψη και το καµπύλο µπροστινό άκρο µε φορµάϊκα υψηλής αντοχής. Η κατασκευή θα περιλαµβάνει εκατέρωθεν κατακόρυφες εγκάρσιες επιφάνειες στήριξης. Η ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 14/20

15 κατασκευή θα «δένει», στην κάτω πλευρά της, µε µεταλλικές µπάρες που θα λειτουργούν ως υποπόδια. Θα περιλαµβάνει τόσο πάνω στην επιφάνεια εργασίας, όσο και στις «πλάτες» στήριξης, τις απαραίτητες οπές µε ειδικά πλαστικά κυκλικά καλύµµατα για την διέλευση καλωδίων και σωληνώσεων. Η όλη κατασκευή θα συνδέεται στην τοιχοποιία και θα τοποθετηθεί σε σηµεία που υποδεικνύεται από τα σχέδια της µελέτης (βλ. σχ.ε.1,ε.2). Τα συρτάρια, θα έχουν όψη από MDF πάχους 18 mm και χρώµατος όπως προβλέπεται για τα ανοιγόµενα φύλλα, µε τις υπόλοιπες πλευρές του πλαισίου από µοριοσανίδα των 16 mm µε αµφίπλευρη επένδυση µελαµίνης και επενδεδυµένα άκρα (σόκορα) από αντίστοιχη µελαµίνη θερµής επικόλλησης και πυθµένα από κόντρα πλακέ οκουµέ των 5 mm, στερεωµένο επάνω σε περιµετρικό πηχάκι από ξυλεία φουρνιστής οξυάς. µε οδηγούς κύλισης ευρωπαϊκής προέλευσης, Α ποιότητας της έγκρισης της Επίβλεψης. Η κατασκευή του εξοπλισµού θα ξεκινήσει αφότου ληφθούν οι διαστάσεις επί τόπου. Συγκεκριµένα, η προµήθεια των συρταροθηκών θα γίνει αφότου ληφθούν οι διαστάσεις του ελεύθερου χώρου στον οποίο θα τοποθετηθούν. είγµα των µελαµινών θα προσκοµισθεί στην υπηρεσία για έλεγχο και έγκριση της ποιότητάς του. Οι αποχρώσεις που δύνανται να είναι περισσότερες από µια, θα είναι επιλογή της Επίβλεψης της /νσης Τεχνικής Υπηρεσίας. Περιλαµβάνεται η δαπάνη (υλικά και εργασία) για το σφράγισµα του αρµού επαφής του πάγκου µε τους τοίχους και το σφράγισµα των αρµών επαφής της υπόλοιπης κατασκευής µε το δάπεδο και τον πλευρικό τοίχο, µε διαφανή ελαστική βακτηριο - µυκητοστατική µαστίχη σιλικόνης, επίσης η προµήθεια και τοποθέτηση πόµολων σε κάθε φύλλο και συρτάρι, της έγκρισης της Επίβλεψης /νσης Τεχνικής Υπηρεσίας. Κατασκευή - τοποθέτηση ιατρικών πάγκων µε ερµάρια Πρόκειται για µικτή κατασκευή από ξύλο και ανοξείδωτο χάλυβα ως εξής : θα γίνει κατασκευή επιδαπέδιων ερµαρίων µε τελείωµα µελαµίνης Α ποιότητας (τύπου ΣΕΛΜΑΝ ή παρόµοιου), µε πορτάκια βακελίτη τα οποία θα «φωλιάσουν» µέσα σε σκελετό ανοξείδωτου χάλυβα από στρατζαριστές διατοµές (κολωνάκια και τραβέρσες) 40Χ40εκ. και ρυθµιζόµενη έδραση (ποδαρικά). Η όλη κατασκευή θα τοποθετηθεί έτσι ώστε να καλύπτει το µέτωπο του υπάρχοντος κτιστού υπόβαθρου, όπου αυτό διατηρηθεί. Η επιφάνεια εργασίας και ο σκελετός θα είναι ενιαία κατασκευή από ανοξείδωτο χάλυβα ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 15/20

16 18/8 πάχους 1,5χιλ. σατινέ, συγκολληµένη σε αδρανή ατµόσφαιρα αργκόν µε βολταϊκό τόξο και µε τα εξής χαρακτηριστικά : - Ποδαρικά, σκελετός, και τραβέρσες από σωλήνα τετράγωνης διατοµής 40Χ40χιλ. πάχους 1,5χιλ., µε συνδέσεις συγκολληµένες περιµετρικά για υδατοστεγές κλείσιµο. Τα ποδαρικά θα φέρουν πλαστικά πέλµατα µε ρύθµιση ± 3εκ. - Στο σηµείο επαφής µε την τοιχοποιία (στο πίσω µέρος και ενίοτε στο πλάι) θα έχουν υπερύψωση 10εκ. Όλες οι εµπρόσθιες και ελεύθερες ακµές θα έχουν προέκταση προς τα επάνω και θα σχηµατίζουν κανάλι 40χιλ. οριζοντίως και 40χιλ. προς τα κάτω, όπου ενσωµατώνονται γούρνες, και γυρισµένες προς τα κάτω 40χιλ. και ξανά 15χιλ. σε σχήµα καναλιού σε όλες τις εκτεθειµένες πλευρές όπου δεν υπάρχουν γούρνες. - Οι ενσωµατωµένες στους πάγκους, έξι (6) γούρνες, διαστάσεων 45Χ45Χ25εκ., θα ηλεκτροσυγκολληθούν µε βολταϊκό τόξο σε αδρανή ατµόσφαιρα αργκόν, και οι κολλήσεις θα είναι συνεχείς, όχι πονταριστές, χωρίς µηχανικές ατέλειες. Οι πυθµένες των ανωτέρω θα έχουν αρκετή κλίση προς την αποχέτευση και θα φέρουν βαλβίδες ανοξείδωτες Ø63. - Φάσες στη βάση του επίπλου από ανοξείδωτο χάλυβα πάχους 1,5 mm γυρισµένο από όλες τις πλευρές 20 mm σε µορφή καναλιού. - Όλα τα εξαρτήµατα (πόµολα κλπ.) θα είναι ανοξείδωτα. Οι διαστάσεις και τα χαρακτηριστικά τους δίδονται στο συνηµµένο σχέδιο (Ε.1). Προµήθεια - τοποθέτηση κουρτινών οπτικής αποµόνωσης µε οδηγούς στους χώρους εξεταστηρίων Θα γίνει προµήθεια και τοποθέτηση κουρτινών οπτικής αποµόνωσης κατάλληλων για νοσοκοµειακούς χώρους, µε οδηγούς οι οποίοι θα ενσωµατωθούν στην ψευδοροφή. Θα τοποθετηθούν σύµφωνα µε το συνηµµένο σχέδιο Α.2. Προµήθεια τοποθέτηση καθρεπτών Πρόκειται για την τοποθέτηση στη στάση αδελφών & στους υγρούς χώρους : - τριών (3) καθρεπτών, διαστάσεων 0,45µ. (πλάτος)χ0,90µ.(ύψος)χ0,08µ.(πάχος), - ενός (1) καθρέπτη, διαστάσεων 1,50µ.(πλάτος)Χ0,90µ.(ύψος)Χ0,08µ.(πάχος), ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 16/20

17 - ενός (1) καθρέπτη ειδικού για χρήση ΑµΕΑ (µη εντιχοισµένου) Η τοποθέτηση θα είναι εντοιχισµένη και οι καθρέπτες θα είναι µε ανοξείδωτο πλαίσιο, από άθραυστο γυαλί, χωνευτοί στο πλακάκι τοίχου των µπάνιων, χωρίς καµία προεξοχή. Θα τοποθετηθούν πάνω από τους νιπτήρες, και σε απόσταση καθ ύψος 1,20εκ. από το δάπεδο. ΕΝ ΕΙΚΤΙΚΗ ΤΟΠΟΘΕΤΗΣΗ ΕΞΟΠΛΙΣΜΟΥ WC 2.Β. ΣΗΜΕΙΩΣΕΙΣ - Για οποιαδήποτε τροποποίηση, κατά τη φάση εκτέλεσης των εργασιών, θα υπάρχει πρώτα συνεννόηση µε την Τεχνική Υπηρεσία του Νοσοκοµείου. - Η επιµέτρηση και διαστασιολόγηση η οποία συνοδεύει την Τεχνική Περιγραφή και τα σχέδια είναι ενδεικτική. Γι αυτό το λόγο, πριν ξεκινήσει η κατασκευή, θα πρέπει να γίνει επανέλεγχος από τον Ανάδοχο, αφού ληφθούν όλες οι διαστάσεις επί τόπου. Οι παραγγελίες θα γίνουν βάσει πραγµατικών µεγεθών και όχι από τα σχέδια. Σε αντίθετη περίπτωση η δαπάνη ανακατασκευής θα βαρύνει τον Ανάδοχο. - Ο εργολήπτης υποχρεούται, πριν από την προµήθεια οποιουδήποτε υλικού και πριν από την οποιαδήποτε κατασκευή, να προσκοµίζει δείγµατα στο εργοτάξιο για έγκριση. Η έγκριση έχει την έννοια της εντολής για τη συνέχιση των εργασιών και σε καµία περίπτωση δεν απαλλάσσει τον εργολήπτη από ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 17/20

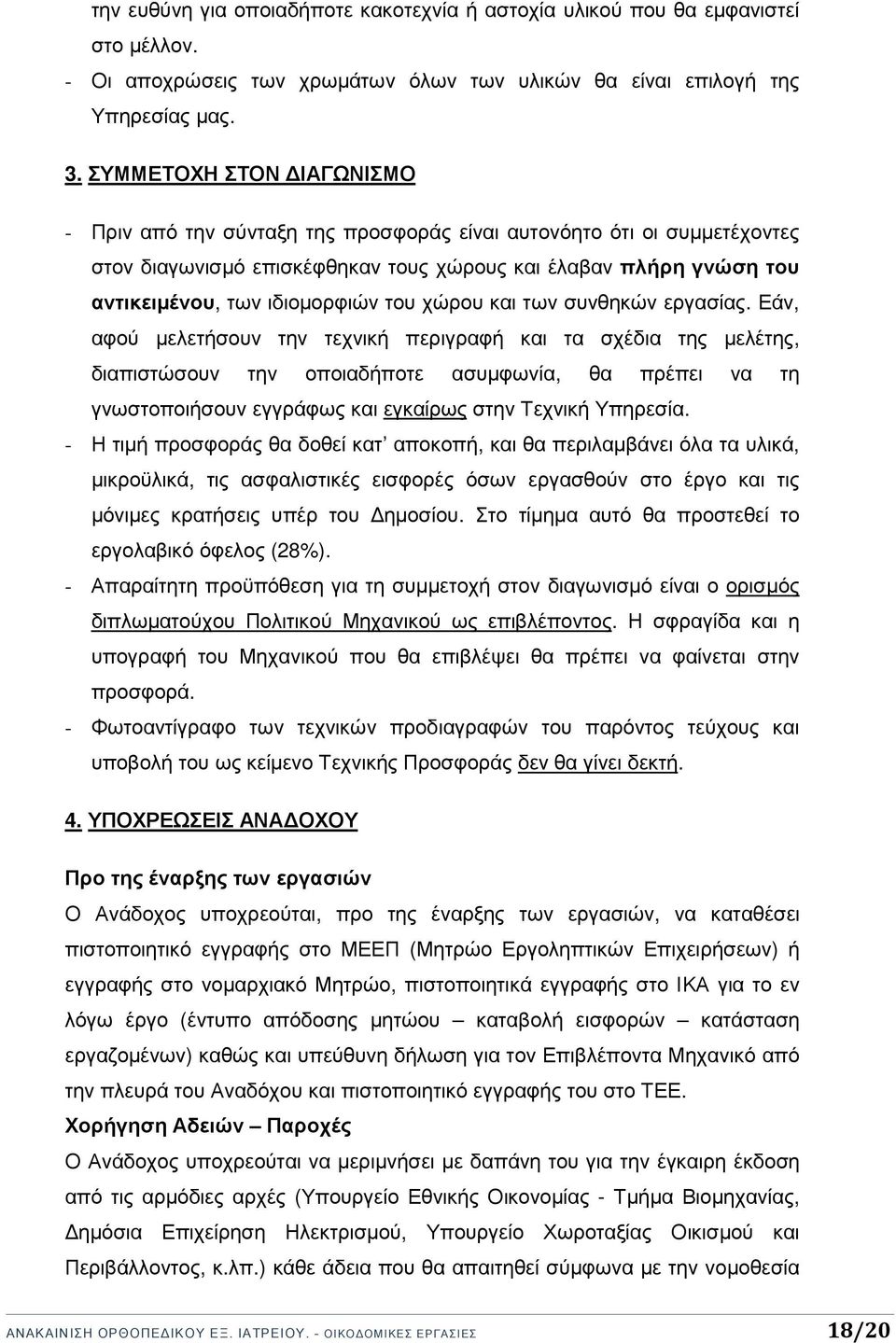

18 την ευθύνη για οποιαδήποτε κακοτεχνία ή αστοχία υλικού που θα εµφανιστεί στο µέλλον. - Οι αποχρώσεις των χρωµάτων όλων των υλικών θα είναι επιλογή της Υπηρεσίας µας. 3. ΣΥΜΜΕΤΟΧΗ ΣΤΟΝ ΙΑΓΩΝΙΣΜΟ - Πριν από την σύνταξη της προσφοράς είναι αυτονόητο ότι οι συµµετέχοντες στον διαγωνισµό επισκέφθηκαν τους χώρους και έλαβαν πλήρη γνώση του αντικειµένου, των ιδιοµορφιών του χώρου και των συνθηκών εργασίας. Εάν, αφού µελετήσουν την τεχνική περιγραφή και τα σχέδια της µελέτης, διαπιστώσουν την οποιαδήποτε ασυµφωνία, θα πρέπει να τη γνωστοποιήσουν εγγράφως και εγκαίρως στην Τεχνική Υπηρεσία. - Η τιµή προσφοράς θα δοθεί κατ αποκοπή, και θα περιλαµβάνει όλα τα υλικά, µικροϋλικά, τις ασφαλιστικές εισφορές όσων εργασθούν στο έργο και τις µόνιµες κρατήσεις υπέρ του ηµοσίου. Στο τίµηµα αυτό θα προστεθεί το εργολαβικό όφελος (28%). - Απαραίτητη προϋπόθεση για τη συµµετοχή στον διαγωνισµό είναι ο ορισµός διπλωµατούχου Πολιτικού Μηχανικού ως επιβλέποντος. Η σφραγίδα και η υπογραφή του Μηχανικού που θα επιβλέψει θα πρέπει να φαίνεται στην προσφορά. - Φωτοαντίγραφο των τεχνικών προδιαγραφών του παρόντος τεύχους και υποβολή του ως κείµενο Τεχνικής Προσφοράς δεν θα γίνει δεκτή. 4. ΥΠΟΧΡΕΩΣΕΙΣ ΑΝΑ ΟΧΟΥ Προ της έναρξης των εργασιών Ο Ανάδοχος υποχρεούται, προ της έναρξης των εργασιών, να καταθέσει πιστοποιητικό εγγραφής στο ΜΕΕΠ (Μητρώο Εργοληπτικών Επιχειρήσεων) ή εγγραφής στο νοµαρχιακό Μητρώο, πιστοποιητικά εγγραφής στο ΙΚΑ για το εν λόγω έργο (έντυπο απόδοσης µητώου καταβολή εισφορών κατάσταση εργαζοµένων) καθώς και υπεύθυνη δήλωση για τον Επιβλέποντα Μηχανικό από την πλευρά του Αναδόχου και πιστοποιητικό εγγραφής του στο ΤΕΕ. Χορήγηση Αδειών Παροχές Ο Ανάδοχος υποχρεούται να µεριµνήσει µε δαπάνη του για την έγκαιρη έκδοση από τις αρµόδιες αρχές (Υπουργείο Εθνικής Οικονοµίας - Τµήµα Βιοµηχανίας, ηµόσια Επιχείρηση Ηλεκτρισµού, Υπουργείο Χωροταξίας Οικισµού και Περιβάλλοντος, κ.λπ.) κάθε άδεια που θα απαιτηθεί σύµφωνα µε την νοµοθεσία ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 18/20

19 που ισχύει για την έναρξη των εργασιών, την εκτέλεσή τους και την παράδοση των εγκαταστάσεων ετοίµων για λειτουργία. Κάθε δαπάνη σχετικά µε την έκδοση των αδειών αυτών όπως σύνταξη µελετών, έκδοση πιστοποιητικών, υποβολή αιτήσεων και δηλώσεων, παραλαβή και παράδοση φακέλων κ.λπ. βαρύνουν τον Ανάδοχο. Εργασίες Χαράξεων & Επιµετρήσεων 'Όλες οι εργασίες χαράξεων και επιµετρήσεων κατά την διάρκεια εκτέλεσης του Έργου, θα γίνονται µε φροντίδα και έξοδα του Αναδόχου, ο οποίος θα διαθέτει γι αυτό, όλα τα ενδεδειγµένα όργανα και µέσα, καθώς και το αναγκαίο ειδικευµένο προσωπικό, υπό την εποπτεία και τον έλεγχο του Επιβλέποντα Μηχανικού αυτού. Ποιότητα Υλικών Όλα τα υλικά που θα χρησιµοποιηθούν, θα είναι αρίστης ποιότητας, εγκεκριµένα από τους αρµόδιους φορείς (Υπουργείο Εµπορίου κλπ) και σύµφωνα µε τις διεθνείς και ελληνικές τυποποιήσεις και προδιαγραφές (ISO, CE-marking, ΕΛΟΤ, ΕΗ ΥΥ-Π κλπ). Θα προσκοµίζονται στο έργο συσκευασµένα και προστατευµένα µε περιτύλιγµα, σε ποσότητα που να επιτρέπει τη φόρτωση και εκφόρτωση τους και σηµασµένα όπως προβλέπουν τα σχετικά πρότυπα. Προστασία Υλικών, Έργων & Εγκαταστάσεων Ο Ανάδοχος υποχρεούται να προστατεύει µε απόλυτη ευθύνη του σε κάθε φάση και µέχρι τέλος του έργου τις έτοιµες ή τις υπό κατασκευή εγκαταστάσεις µε κάθε τρόπο (τσιµεντάρισµα, κάλυµµα, βαφές µεταλλικών κατασκευών, κ.λπ.) από την οποιαδήποτε φθορά. Επίσης θα καλύπτει µε λινάτσες και µε φύλλο βινυλίου τις εξωτερικές όψεις των επισκευαζόµενων τοιχωµάτων. Επίσης, θα καλύπτει µε λινάτσες, για όσο χρονικό διάστηµα απαιτείται τα υποστυλώµατα στα οποία εκτοξεύθηκε σκυρόδεµα για τη σωστή ωρίµανση. Ασφάλεια Έργου Θα πρέπει να σηµειωθεί ότι αποκλειστικά υπεύθυνος ποινικά και αστικά, για την ασφάλεια του έργου και των εργαζοµένων, είναι ο ανάδοχος του Έργου. Κατά την διάρκεια των εργασιών ο Ανάδοχος οφείλει : α. να φροντίζει για την τήρηση της τάξεως και της καθαριότητας στο εργοτάξιο, µέχρι την παράδοση του έργου. Ο Ανάδοχος θα πρέπει να λάβει υπόψη του ότι οφείλει να εργαστεί υπό συνθήκες οι οποίες να επιτρέπουν την κατά το δυνατό ανενόχλητη λειτουργία του νοσοκοµείου. Προστατευτικά διαχωριστικά πανό, που να εξασφαλίζουν ερµητική αποµόνωση του εργοταξίου για ηχοµόνωση και προστασία από την σκόνη, των όµορων χώρων, λόγω οικοδοµικών εργασιών, βαρύνουν τον εργολήπτη ο οποίος και έχει την ευθύνη. ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 19/20

20 β. να προνοεί για την µεταφορά και αποθήκευση όλων των υλικών προς χρήση και να παίρνει όλα τα απαραίτητα µέτρα προφύλαξης των προσκοµιζοµένων υλικών µέχρι να χρησιµοποιηθούν, των µηχανικών, των µεταφορικών µέσων και εν γένει όλα τα απαραίτητα µέτρα ασφαλείας του εργατοτεχνικού προσωπικού, των επιβλεπόντων και κάθε τρίτου σύµφωνα µε τους ισχύοντες νόµους και διατάξεις (νοµοθεσία περί δηµοσίων έργων και οδηγίες και διατάγµατα περί υγιεινής και ασφάλειας κλπ.), φέροντος την ευθύνη αποκλειστικά και µόνο αυτός για κάθε συνέπεια που θα προκύψει από τη µη εφαρµογή τους. γ. να αποκαταστήσει και να επαναφέρει τις κατασκευές που υπέστησαν ζηµιά ή φθορά στην πρότερό τους κατάσταση εφόσον αυτή προκλήθηκε από δική του υπαιτιότητα. δ. να συµµορφώνεται µε τις εντολές της Επίβλεψης του Νοσοκοµείου. Για οποιαδήποτε τροποποίηση, κατά τη φάση εκτέλεσης των εργασιών, θα υπάρχει πρώτα συνεννόηση µε την Τεχνική Υπηρεσία του Νοσοκοµείου. ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ ΘΕΩΡΗΘΗΚΕ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ ΓΙΑ ΤΑ ΣΤΑΤΙΚΑ Α. ΑΓΓΕΛΑΚΗ. ΜΠΑΝΤΕΚΑΣ. ΜΠΑΝΤΕΚΑΣ ΑΡΧΙΤΕΚΤΟΝΑΣ-MHXANIΙΚΟΣ ΠΟΛΙΤΙΚΟΣ- ΠΡΟΪΣΤΑΜΕΝΟΣ MHXANIΙΚΟΣ ΤΕΧΝΙΚΟΥ ΤΜΗΜΑΤΟΣ ΑΝΑΚΑΙΝΙΣΗ ΟΡΘΟΠΕ ΙΚΟΥ ΕΞ. ΙΑΤΡΕΙΟΥ. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 20/20
