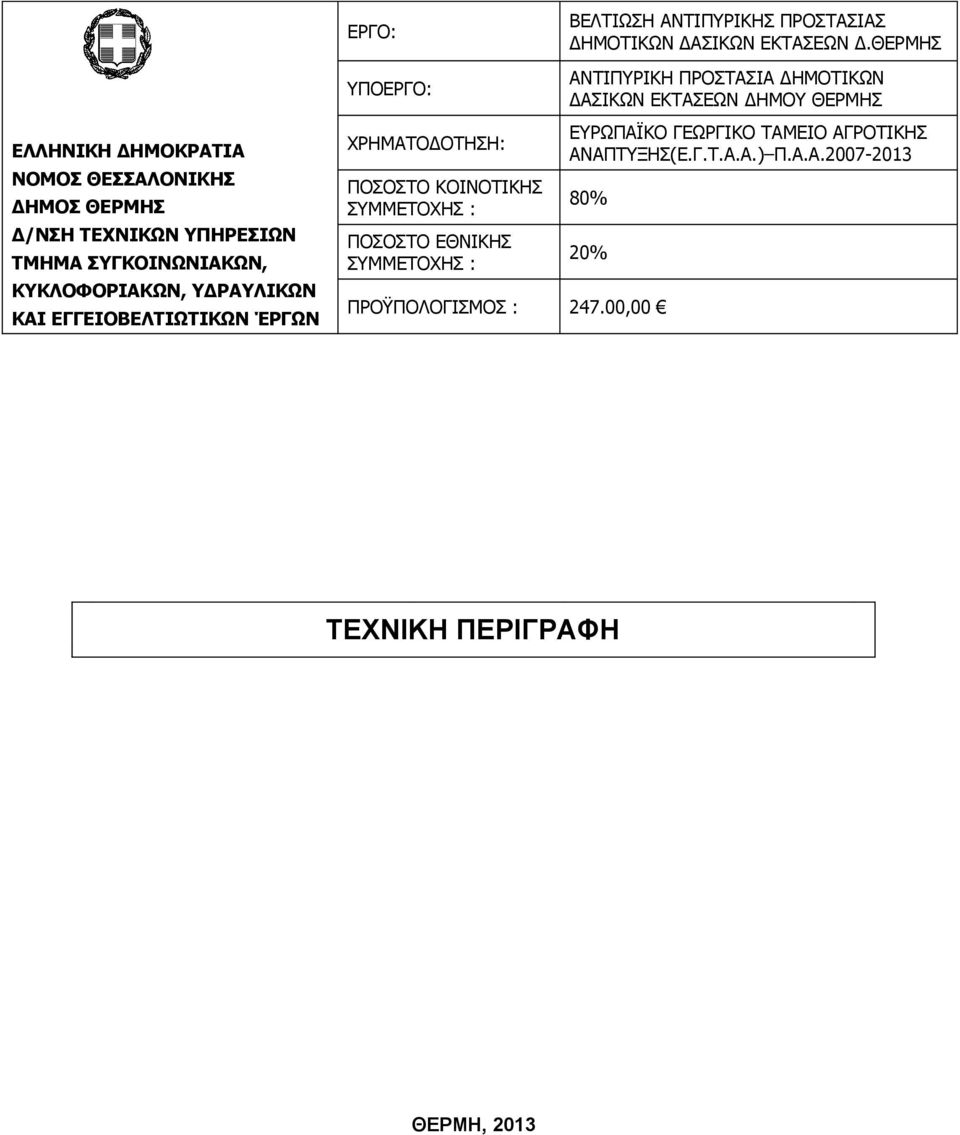

1 ΕΡΓΟ: ΒΕΛΤΙΩΣΗ ΑΝΤΙΠΥΡΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΔΗΜΟΤΙΚΩΝ ΔΑΣΙΚΩΝ ΕΚΤΑΣΕΩΝ Δ.ΘΕΡΜΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΔΗΜΟΣ ΘΕΡΜΗΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΣΥΓΚΟΙΝΩΝΙΑΚΩΝ, ΚΥΚΛΟΦΟΡΙΑΚΩΝ, ΥΔΡΑΥΛΙΚΩΝ ΚΑΙ ΕΓΓΕΙΟΒΕΛΤΙΩΤΙΚΩΝ ΈΡΓΩΝ ΥΠΟΕΡΓΟ: ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΟΣΟΣΤΟ ΚΟΙΝΟΤΙΚΗΣ ΠΟΣΟΣΤΟ ΕΘΝΙΚΗΣ ΑΝΤΙΠΥΡΙΚΗ ΠΡΟΣΤΑΣΙΑ ΔΗΜΟΤΙΚΩΝ ΔΑΣΙΚΩΝ ΕΚΤΑΣΕΩΝ ΔΗΜΟΥ ΘΕΡΜΗΣ ΕΥΡΩΠΑΪΚΟ ΓΕΩΡΓΙΚΟ ΤΑΜΕΙΟ ΑΓΡΟΤΙΚΗΣ ΑΝΑΠΤΥΞΗΣ(Ε.Γ.Τ.Α.Α.) Π.Α.Α % 20% ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ : ,00 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΘΕΡΜΗ, 2013

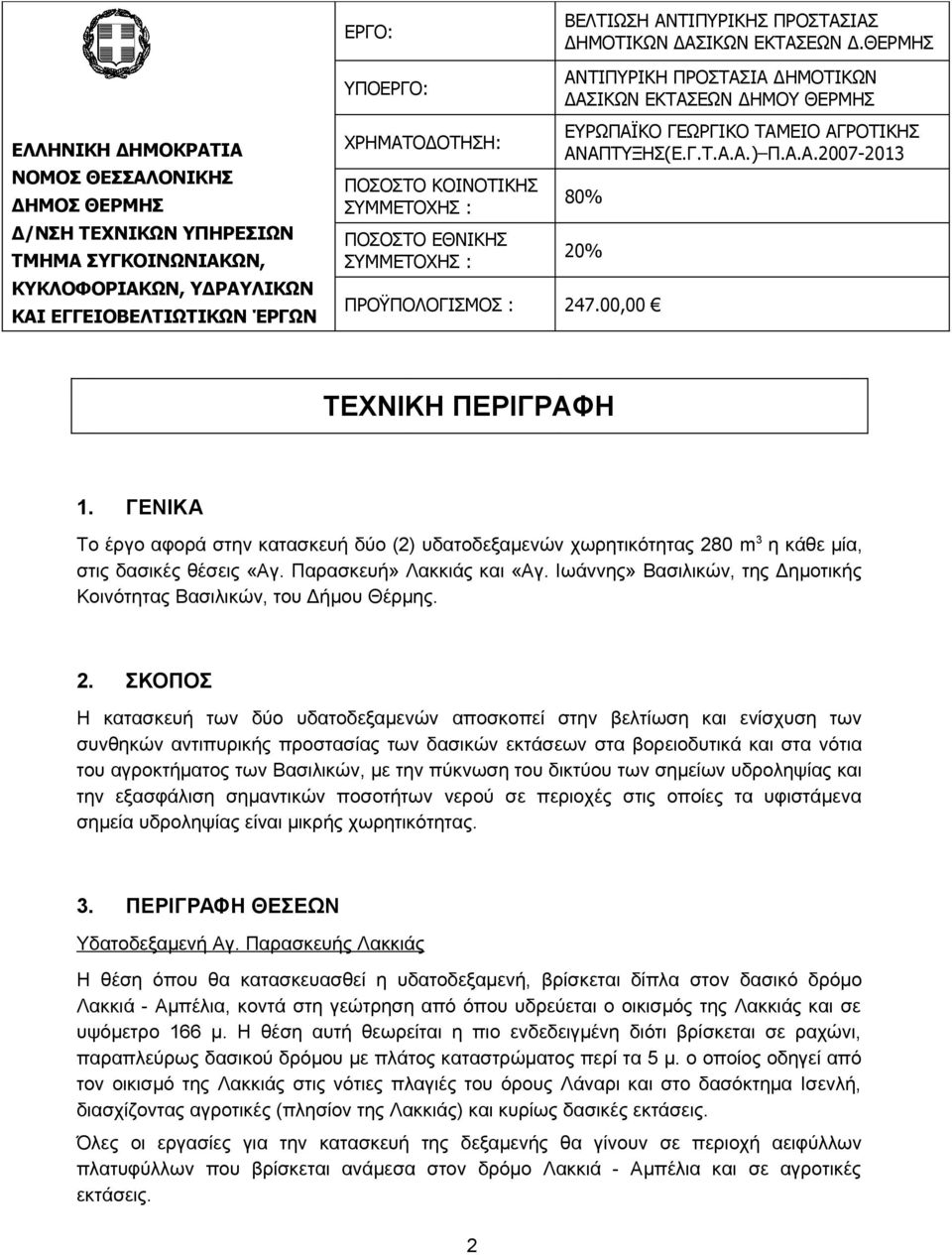

2 ΕΡΓΟ: ΒΕΛΤΙΩΣΗ ΑΝΤΙΠΥΡΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΔΗΜΟΤΙΚΩΝ ΔΑΣΙΚΩΝ ΕΚΤΑΣΕΩΝ Δ.ΘΕΡΜΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΔΗΜΟΣ ΘΕΡΜΗΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΣΥΓΚΟΙΝΩΝΙΑΚΩΝ, ΚΥΚΛΟΦΟΡΙΑΚΩΝ, ΥΔΡΑΥΛΙΚΩΝ ΚΑΙ ΕΓΓΕΙΟΒΕΛΤΙΩΤΙΚΩΝ ΈΡΓΩΝ ΥΠΟΕΡΓΟ: ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΟΣΟΣΤΟ ΚΟΙΝΟΤΙΚΗΣ ΠΟΣΟΣΤΟ ΕΘΝΙΚΗΣ ΑΝΤΙΠΥΡΙΚΗ ΠΡΟΣΤΑΣΙΑ ΔΗΜΟΤΙΚΩΝ ΔΑΣΙΚΩΝ ΕΚΤΑΣΕΩΝ ΔΗΜΟΥ ΘΕΡΜΗΣ ΕΥΡΩΠΑΪΚΟ ΓΕΩΡΓΙΚΟ ΤΑΜΕΙΟ ΑΓΡΟΤΙΚΗΣ ΑΝΑΠΤΥΞΗΣ(Ε.Γ.Τ.Α.Α.) Π.Α.Α % 20% ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ : ,00 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 1. ΓΕΝΙΚΑ Το έργο αφορά στην κατασκευή δύο (2) υδατοδεξαμενών χωρητικότητας 280 m 3 η κάθε μία, στις δασικές θέσεις «Αγ. Παρασκευή» Λακκιάς και «Αγ. Ιωάννης» Βασιλικών, της Δημοτικής Κοινότητας Βασιλικών, του Δήμου Θέρμης. 2. ΣΚΟΠΟΣ Η κατασκευή των δύο υδατοδεξαμενών αποσκοπεί στην βελτίωση και ενίσχυση των συνθηκών αντιπυρικής προστασίας των δασικών εκτάσεων στα βορειοδυτικά και στα νότια του αγροκτήματος των Βασιλικών, με την πύκνωση του δικτύου των σημείων υδροληψίας και την εξασφάλιση σημαντικών ποσοτήτων νερού σε περιοχές στις οποίες τα υφιστάμενα σημεία υδροληψίας είναι μικρής χωρητικότητας. 3. ΠΕΡΙΓΡΑΦΗ ΘΕΣΕΩΝ Υδατοδεξαμενή Αγ. Παρασκευής Λακκιάς Η θέση όπου θα κατασκευασθεί η υδατοδεξαμενή, βρίσκεται δίπλα στον δασικό δρόμο Λακκιά - Αμπέλια, κοντά στη γεώτρηση από όπου υδρεύεται ο οικισμός της Λακκιάς και σε υψόμετρο 166 μ. Η θέση αυτή θεωρείται η πιο ενδεδειγμένη διότι βρίσκεται σε ραχώνι, παραπλεύρως δασικού δρόμου με πλάτος καταστρώματος περί τα 5 μ. ο οποίος οδηγεί από τον οικισμό της Λακκιάς στις νότιες πλαγιές του όρους Λάναρι και στο δασόκτημα Ισενλή, διασχίζοντας αγροτικές (πλησίον της Λακκιάς) και κυρίως δασικές εκτάσεις. Όλες οι εργασίες για την κατασκευή της δεξαμενής θα γίνουν σε περιοχή αειφύλλων πλατυφύλλων που βρίσκεται ανάμεσα στον δρόμο Λακκιά - Αμπέλια και σε αγροτικές εκτάσεις. 2

3 Η δεξαμενή θα πληρώνεται από υφιστάμενη γεώτρηση ύδρευσης, που έχει παροχή εκμετάλλευσης 50 m 3 και φέρει αντλία 30 HP. Υδατοδεξαμενή Αγ. Ιωάννη Βασιλικών Η θέση όπου θα κατασκευασθεί η υδατοδεξαμενή, βρίσκεται περί τα 70 μ. νοτιότερα του εξωκλησιού του Αγ. Ιωάννη, περί τα 100 μ. νοτιότερα του ασφαλτοστρωμένου δρόμου Βασιλικών Αγ. Ιωάννη (ο οποίος συνεχίζει ως καλής βατότητας χαλικοστρωμένος δασικός δρόμος μέχρι τον οικισμό του Μονοπήγαδου) και περί τα 60 μ. δυτικά από το υφιστάμενο αντλιοστάσιο ύδρευσης του Δήμου, επί του δασικού δρόμου προσπέλασης που διανοίχθηκε για τη μεταφορά νερού ύδρευσης από τη δημοτική γεώτρηση της περιοχής στους οικισμούς Αγ. Αντωνίου και Μονοπήγαδου. Η προτεινόμενη θέση βρίσκεται στους πρόποδες της «Καμηλοράχης», σε πλαγιά με αυξημένη κλίση (περί το 40%) και είναι καλυμμένη από αείφυλλα πλατύφυλλα (κυρίως πουρνάρι) και ένα μεμονωμένο πεύκο, τα οποία θα πρέπει να απομακρυνθούν κατά τη κατασκευή. Η δεξαμενή θα πληρώνεται από την υφιστάμενη δημοτική γεώτρηση ύδρευσης, που έχει παροχή εκμετάλλευσης 200 m 3 και τροφοδοτεί τους οικισμούς Αγ. Αντωνίου και Μονοπήγαδου. Από τη γεώτρηση (που βρίσκεται περί τα 110 μ. ΑΒΑ του αντλιοστασίου) το νερό μεταφέρεται στο αντλιοστάσιο και από εκεί με αντλίες στέλνεται προς τους δύο οικισμούς. Στο αντλιοστάσιο υπάρχουν τέσσερεις αντλίες, μία για κάθε οικισμό και από μία εφεδρική. Η τροφοδοσία της δεξαμενής αντιπυρικής προστασίας θα γίνεται από τη μία από τις υπάρχουσες εφεδρικές αντλίες σε χρόνο που η λειτουργία της δεν θα παρεμποδίζει την τροφοδοσία με νερό τον οικισμών. 4. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Υδατοδεξαμενή Αγ. Παρασκευής Λακκιάς Η δεξαμενή είναι βυθισμένη εν μέρει στο έδαφος (προεξέχει τμήμα 1,50m από την επιφάνεια του διαμορφωμένου εδάφους), χωρίζεται σε δύο θαλάμους συγκέντρωσης νερού ίδιας χωρητικότητας και περιλαμβάνει θάλαμο δικλείδων. Όλοι οι θάλαμοι της δεξαμενής διαθέτουν στην οροφή τους θυρίδα επίσκεψης διαστάσεων 0,85μ. x 0,85μ. Η δεξαμενή θα κατασκευαστεί από οπλισμένο σκυρόδεμα C20/25 και δομικό χάλυβα Β500c ενώ το μπετόν καθαριότητας θα είναι ποιότητας C12/15. Το σύνολο των επιμέρους έργων περιλαμβάνει : - Την κατασκευή κλειστής, υπόγειας, κιβωτοειδούς υδατοδεξαμενής, από οπλισμένο σκυρόδεμα, χωρητικότητας 280 m 3. Οι εξωτερικές διαστάσεις της δεξαμενής θα είναι : μήκος 12,70 μ, πλάτος 6,50 μ. και ύψος 4,83 μ. και θα αποτελείται από δύο όμοιους θαλάμους συγκέντρωσης νερού και έναν μικρότερο θάλαμο δικλείδων διαστάσεων 2,60 Χ 2,60 μ. Το πάχος του δαπέδου της είναι 35 εκ, των περιμετρικών τοιχίων της 25 εκ. και της οροφής της 20 εκ. Η δεξαμενή θα εδράζεται σε μια στρώση από μπετόν καθαριότητας πάχους 10 εκ. και θα είναι εφοδιασμένη με αγωγό πλήρωσης (για το γέμισμά της) και φλοτέρ, αγωγό υπερχείλισης (για την περίσσεια του νερού), αγωγό τροφοδοσίας που θα καταλήγει σε κατάλληλο κρουνό για την τροφοδοσία με ελεύθερη ροή των πυροσβεστικών οχημάτων, καθώς και αγωγό καθαρισμού (για τον εύκολο περιοδικό καθαρισμό της). Για την καλύτερη στεγάνωσή της εσωτερικά, θα γίνει επάλειψη με πλαστοελαστική 3

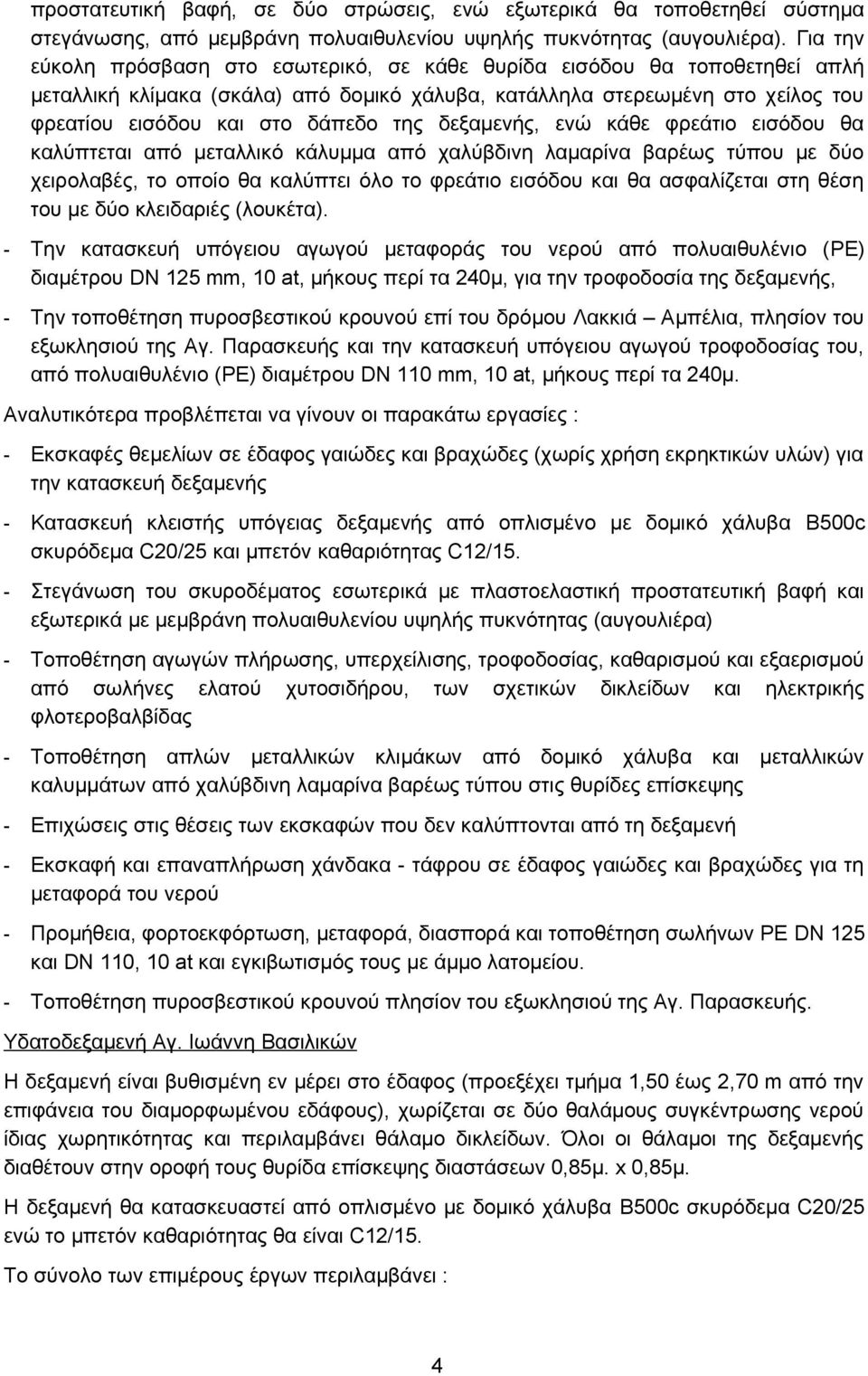

4 προστατευτική βαφή, σε δύο στρώσεις, ενώ εξωτερικά θα τοποθετηθεί σύστημα στεγάνωσης, από μεμβράνη πολυαιθυλενίου υψηλής πυκνότητας (αυγουλιέρα). Για την εύκολη πρόσβαση στο εσωτερικό, σε κάθε θυρίδα εισόδου θα τοποθετηθεί απλή μεταλλική κλίμακα (σκάλα) από δομικό χάλυβα, κατάλληλα στερεωμένη στο χείλος του φρεατίου εισόδου και στο δάπεδο της δεξαμενής, ενώ κάθε φρεάτιο εισόδου θα καλύπτεται από μεταλλικό κάλυμμα από χαλύβδινη λαμαρίνα βαρέως τύπου με δύο χειρολαβές, το οποίο θα καλύπτει όλο το φρεάτιο εισόδου και θα ασφαλίζεται στη θέση του με δύο κλειδαριές (λουκέτα). - Την κατασκευή υπόγειου αγωγού μεταφοράς του νερού από πολυαιθυλένιο (PΕ) διαμέτρου DN 125 mm, 10 at, μήκους περί τα 240μ, για την τροφοδοσία της δεξαμενής, - Την τοποθέτηση πυροσβεστικού κρουνού επί του δρόμου Λακκιά Αμπέλια, πλησίον του εξωκλησιού της Αγ. Παρασκευής και την κατασκευή υπόγειου αγωγού τροφοδοσίας του, από πολυαιθυλένιο (PΕ) διαμέτρου DN 110 mm, 10 at, μήκους περί τα 240μ. Αναλυτικότερα προβλέπεται να γίνουν οι παρακάτω εργασίες : - Εκσκαφές θεμελίων σε έδαφος γαιώδες και βραχώδες (χωρίς χρήση εκρηκτικών υλών) για την κατασκευή δεξαμενής - Κατασκευή κλειστής υπόγειας δεξαμενής από οπλισμένο με δομικό χάλυβα B500c σκυρόδεμα C20/25 και μπετόν καθαριότητας C12/15. - Στεγάνωση του σκυροδέματος εσωτερικά με πλαστοελαστική προστατευτική βαφή και εξωτερικά με μεμβράνη πολυαιθυλενίου υψηλής πυκνότητας (αυγουλιέρα) - Τοποθέτηση αγωγών πλήρωσης, υπερχείλισης, τροφοδοσίας, καθαρισμού και εξαερισμού από σωλήνες ελατού χυτοσιδήρου, των σχετικών δικλείδων και ηλεκτρικής φλοτεροβαλβίδας - Τοποθέτηση απλών μεταλλικών κλιμάκων από δομικό χάλυβα και μεταλλικών καλυμμάτων από χαλύβδινη λαμαρίνα βαρέως τύπου στις θυρίδες επίσκεψης - Επιχώσεις στις θέσεις των εκσκαφών που δεν καλύπτονται από τη δεξαμενή - Εκσκαφή και επαναπλήρωση χάνδακα - τάφρου σε έδαφος γαιώδες και βραχώδες για τη μεταφορά του νερού - Προμήθεια, φορτοεκφόρτωση, μεταφορά, διασπορά και τοποθέτηση σωλήνων PΕ DN 125 και DN 110, 10 at και εγκιβωτισμός τους με άμμο λατομείου. - Τοποθέτηση πυροσβεστικού κρουνού πλησίον του εξωκλησιού της Αγ. Παρασκευής. Υδατοδεξαμενή Αγ. Ιωάννη Βασιλικών Η δεξαμενή είναι βυθισμένη εν μέρει στο έδαφος (προεξέχει τμήμα 1,50 έως 2,70 m από την επιφάνεια του διαμορφωμένου εδάφους), χωρίζεται σε δύο θαλάμους συγκέντρωσης νερού ίδιας χωρητικότητας και περιλαμβάνει θάλαμο δικλείδων. Όλοι οι θάλαμοι της δεξαμενής διαθέτουν στην οροφή τους θυρίδα επίσκεψης διαστάσεων 0,85μ. x 0,85μ. Η δεξαμενή θα κατασκευαστεί από οπλισμένο με δομικό χάλυβα B500c σκυρόδεμα C20/25 ενώ το μπετόν καθαριότητας θα είναι C12/15. Το σύνολο των επιμέρους έργων περιλαμβάνει : 4

5 - Την κατασκευή κλειστής, υπόγειας, κιβωτοειδούς υδατοδεξαμενής, από οπλισμένο σκυρόδεμα, χωρητικότητας 280 m 3. Οι εξωτερικές διαστάσεις της δεξαμενής θα είναι : μήκος 12,70 μ, πλάτος 6,50 μ. και ύψος 4,83 μ. και θα αποτελείται από δύο όμοιους θαλάμους συγκέντρωσης νερού και έναν μικρότερο θάλαμο δικλείδων διαστάσεων 2,60 Χ 2,60 μ. Το πάχος του δαπέδου της είναι 35 εκ, των περιμετρικών τοιχίων της 25 εκ. και της οροφής της 20 εκ. Η δεξαμενή θα εδράζεται σε μια στρώση από μπετόν καθαριότητας πάχους 10 εκ. και θα είναι εφοδιασμένη με αγωγό πλήρωσης (για το γέμισμά της) και φλοτέρ, αγωγό υπερχείλισης (για την περίσσεια του νερού), αγωγό τροφοδοσίας που θα καταλήγει σε κατάλληλο κρουνό για την τροφοδοσία με ελεύθερη ροή των πυροσβεστικών οχημάτων, καθώς και αγωγό καθαρισμού (για τον εύκολο περιοδικό καθαρισμό της). Για την καλύτερη στεγάνωσή της εσωτερικά, θα γίνει επάλειψη με πλαστοελαστική προστατευτική βαφή, σε δύο στρώσεις, ενώ εξωτερικά θα τοποθετηθεί σύστημα στεγάνωσης, από μεμβράνη πολυαιθυλενίου υψηλής πυκνότητας (αυγουλιέρα). Για την εύκολη πρόσβαση στο εσωτερικό, σε κάθε θυρίδα εισόδου θα τοποθετηθεί απλή μεταλλική κλίμακα (σκάλα) από δομικό χάλυβα, κατάλληλα στερεωμένη στο χείλος του φρεατίου εισόδου και στο δάπεδο της δεξαμενής, ενώ κάθε φρεάτιο εισόδου θα καλύπτεται από μεταλλικό κάλυμμα από χαλύβδινη λαμαρίνα βαρέως τύπου με δύο χειρολαβές, το οποίο θα καλύπτει όλο το φρεάτιο εισόδου και θα ασφαλίζεται στη θέση του με δύο κλειδαριές (λουκέτα). - Την κατασκευή υπόγειου αγωγού μεταφοράς από το υφιστάμενο αντλιοστάσιο του Δήμου μέχρι τη δεξαμενή για την τροφοδοσία της με νερό, από πολυαιθυλένιο (PΕ) διαμέτρου DN 125 mm, 10 at, μήκους περί τα 50μ, - Την τοποθέτηση πυροσβεστικού κρουνού επί του ασφαλτοστρωμένου δρόμου Βασιλικών Αγ. Ιωάννη, στη διασταύρωσή του με τον αγροδασικό χωματόδρομο που οδηγεί στο εκκλησάκι του Αγ. Ιωάννη και την κατασκευή υπόγειου αγωγού τροφοδοσίας του, από πολυαιθυλένιο (PΕ) διαμέτρου DN 110 mm, 10 at, μήκους περί τα 100μ. Αναλυτικότερα προβλέπεται να γίνουν οι παρακάτω εργασίες : - Εκσκαφές θεμελίων σε έδαφος γαιώδες και βραχώδες (χωρίς χρήση εκρηκτικών υλών) για την κατασκευή δεξαμενής - Κατασκευή κλειστής υπόγειας δεξαμενής από οπλισμένο με δομικό χάλυβα B500c σκυρόδεμα C20/25 και μπετόν καθαριότητας C12/15. - Στεγάνωση του σκυροδέματος εσωτερικά με πλαστοελαστική προστατευτική βαφή και εξωτερικά με μεμβράνη πολυαιθυλενίου υψηλής πυκνότητας (αυγουλιέρα) - Τοποθέτηση αγωγών πλήρωσης, υπερχείλισης, τροφοδοσίας, καθαρισμού και εξαερισμού από σωλήνες ελατού χυτοσιδήρου, των σχετικών δικλείδων και ηλεκτρικής φλοτεροβαλβίδας - Τοποθέτηση απλών μεταλλικών κλιμάκων από δομικό χάλυβα και μεταλλικών καλυμμάτων από χαλύβδινη λαμαρίνα βαρέως τύπου στις θυρίδες επίσκεψης - Επιχώσεις στις θέσεις των εκσκαφών που δεν καλύπτονται από τη δεξαμενή - Εκσκαφή και επαναπλήρωση χάνδακα - τάφρου σε έδαφος γαιώδες και βραχώδες για τη μεταφορά του νερού 5

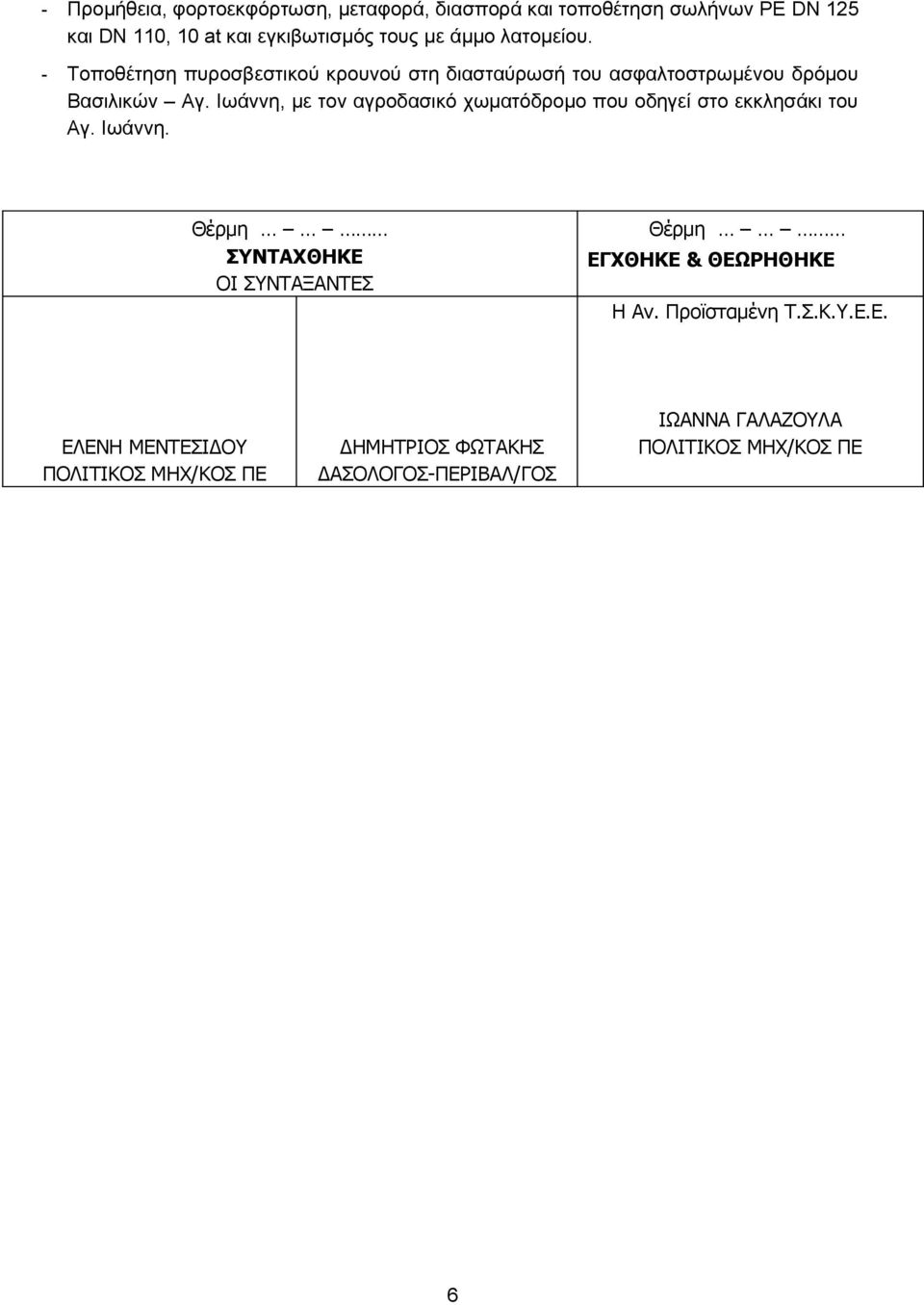

6 - Προμήθεια, φορτοεκφόρτωση, μεταφορά, διασπορά και τοποθέτηση σωλήνων PΕ DN 125 και DN 110, 10 at και εγκιβωτισμός τους με άμμο λατομείου. - Τοποθέτηση πυροσβεστικού κρουνού στη διασταύρωσή του ασφαλτοστρωμένου δρόμου Βασιλικών Αγ. Ιωάννη, με τον αγροδασικό χωματόδρομο που οδηγεί στο εκκλησάκι του Αγ. Ιωάννη. Θέρμη ΣΥΝΤΑΧΘΗΚΕ ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Θέρμη ΕΓΧΘΗΚΕ & ΘΕΩΡΗΘΗΚΕ Η Αν. Προϊσταμένη Τ.Σ.Κ.Υ.Ε.Ε. ΕΛΕΝΗ ΜΕΝΤΕΣΙΔΟΥ ΠΟΛΙΤΙΚΟΣ ΜΗΧ/ΚΟΣ ΠΕ ΔΗΜΗΤΡΙΟΣ ΦΩΤΑΚΗΣ ΔΑΣΟΛΟΓΟΣ-ΠΕΡΙΒΑΛ/ΓΟΣ ΙΩΑΝΝΑ ΓΑΛΑΖΟΥΛΑ ΠΟΛΙΤΙΚΟΣ ΜΗΧ/ΚΟΣ ΠΕ 6
