1 Πίνακας Περιεχομένων Πίνακας Περιεχομένων...1 Ειδοποίηση για τη Χρήση...2 Πληροφορίες Ασφαλείας...2 Προφυλάξεις...3 Προειδοποιήσεις Ασφαλείας για τα Μάτια...6 Εισαγωγή...7 Επισκόπηση Συσκευασίας...7 Επισκόπηση Προϊόντος...8 Βασική μονάδα...8 Θύρες σύνδεσης...9 Τηλεχειριστήριο...10 Εφεδρικό τηλεχειριστήριο Αντικατάσταση μπαταρίας κουμπιού Εγκατάσταση...12 Σύνδεση με επιτραπέζιο / φορητό υπολογιστή...12 Σύνδεση σε Βίντεο...13 Σύνδεση σε συσκευές Βίντεο 3Δ...14 Χρήση των Γυαλιών 3Δ...16 Ενεργοποίηση/Απενεργοποίηση του προβολέα...17 Ενεργοποίηση του Προβολέα...17 Σβήσιμο του προβολέα...18 Ένδειξη Προειδοποίησης...18 Ρύθμιση της Προβαλλόμενης Εικόνας...19 Ρύθμιση του Ύψους του Προβολέα...19 Ρύθμιση της θέσης της προβαλλόμενης εικόνας με το PureShift...20 Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας...22 Χειριστήρια Χρήστη...23 ΟΘΟΝΗ...33 ΟΘΟΝΗ Τρεις διαστάσεις (3D)...35 ΣΥΣΤΗΜΑ...37 ΣΥΣΤΗΜΑ ΡΥΘΜΙΣΕΙΣ ΛΑΜΠΑΣ...40 ΡΥΘΜΙΣΕΙΣ...41 Παραρτήματα...43 Αντιμετώπιση Προβλημάτων...43 Προβλήματα Εικόνας...43 Άλλα προβλήματα...45 Προβλήματα με το τηλεχειριστήριο...45 Μηνύματα αναμμένων LED...46 Μηνύματα που εμφανίζονται στην οθόνη...47 Αντικατάσταση της Λάμπας...48 Λειτουργίες συμβατότητας...50 Εντολές RS232 και Λίστα λειτουργιών πρωτοκόλλων...53 Αναθέσεις ακίδων RS Λίστα λειτουργιών πρωτοκόλλου RS Εγκατάσταση στην οροφή...56 Γραφεία της Optoma Διεθνώς...57 Κανονισμοί & Γνωστοποιήσεις Ασφαλείας...59 Κοινοποίηση FCC...59 Δήλωση Συμμόρφωσης για χώρες της ΕΕ...60 Τηλεχειριστήριο...23 Μενού προβολής στην οθόνη (OSD)...25 Τρόπος Λειτουργίας...25 Δομή μενού...26 ΕΙΚΟΝΑ...27 ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ...29 ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ PureEngine...30 ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ ΡΥΘ. ΧΡΩΜ...31

2 Ειδοποίηση για τη Χρήση 2 Πληροφορίες Ασφαλείας Ο κεραυνός με την κεφαλή βέλους, μέσα σε ένα ισόπλευρο τρίγωνο, είναι για να προειδοποιεί το χρήστη για την παρουσία μη μονωμένης "επικίνδυνης τάσης" στο εσωτερικό του προϊόντος που μπορεί να είναι επαρκούς έντασης ώστε να αποτελεί κίνδυνο ηλεκτροπληξίας για ανθρώπους. Το θαυμαστικό μέσα σε ένα ισόπλευρο τρίγωνο είναι για να προειδοποιεί το χρήστη για την παρουσία σημαντικών οδηγιών λειτουργίας και συντήρησης (επισκευής) στα έγγραφα τεκμηρίωσης που συνοδεύουν τη συσκευή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ Ή ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΕΚΘΕΤΕΤΕ ΑΥΤΗ ΤΗ ΣΥΣΚΕΥΗ ΣΕ ΒΡΟΧΗ Ή ΥΓΡΑΣΙΑ. ΥΠΑΡΧΟΥΝ ΕΠΙΚΙΝΔΥΝΕΣ ΥΨΗΛΕΣ ΤΑΣΕΙΣ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ. ΜΗΝ ΑΝΟΙΞΕΤΕ ΤΟ ΠΕΡΙΒΛΗΜΑ. ΠΑΡΑΠΕΜΨΤΕ ΟΛΕΣ ΤΙΣ ΕΠΙΣΚΕΥΕΣ ΜΟΝΟΝ ΣΕ ΑΡΜΟΔΙΟ ΠΡΟΣΩΠΙΚΟ. Όρια εκπομπών κλάσης B Αυτή η ψηφιακή συσκευή Κλάσης Β ανταποκρίνεται σε όλες τις απαιτήσεις των καναδικών κανονισμών για εξοπλισμό που προκαλεί παρεμβολές. Σημαντικές Οδηγίες Ασφάλειας 1. Μην φράσετε τα ανοίγματα εξαερισμού. Για να διασφαλίσετε αξιόπιστη λειτουργία του προβολέα και για να τον προφυλάξετε από υπερθέρμανση, τοποθετήστε τον σε θέση όπου δεν θα φράσσεται ο αερισμός. Για παράδειγμα, μην τοποθετείτε τον προβολέα σε ένα γεμάτο τραπεζάκι, καναπέ, κρεβάτι, κλπ. Μην τοποθετείτε τον προβολέα σε μία εσοχή, όπως π.χ. σε μία βιβλιοθήκη ή σε ένα ντουλάπι που περιορίζει τη ροή του αέρα. 2. Μη χρησιμοποιείτε τον προβολέα κοντά σε νερό ή μέρη με υγρασία. Για να μειώσετε τον κίνδυνο πυρκαγιάς και/ή ηλεκτροπληξίας, μην εκθέτετε τον προβολέα σε βροχή ή υγρασία. 3. Μην τον εγκαθιστάτε κοντά σε πηγές θερμότητας, όπως καλοριφέρ, θερμάστρες, σόμπες ή άλλες συσκευές όπως ενισχυτές που εκπέμπουν θερμότητα. 4. Να τον καθαρίζετε μόνο με ένα στεγνό πανί. 5. Να χρησιμοποιείτε μόνο εξαρτήματα/αξεσουάρ που καθορίζονται από τον κατασκευαστή. 6. Μην χρησιμοποιείτε τη μονάδα αν έχει πάθει ζημιά ή έχει υποστεί κακομεταχείριση. Ως ζημία/κακομεταχείριση θεωρείται (ενδεικτικά): Η μονάδα έχει πέσει. Το καλώδιο ή το φις τροφοδοσίας έχουν υποστεί ζημία. Έχει χυθεί υγρό επάνω στον προβολέα. Ο προβολέας έχει εκτεθεί σε βροχή ή υγρασία. Κάποιο αντικείμενο έχει πέσει μέσα στον προβολέα ή υπάρχει κάποιο χαλαρό εξάρτημα μέσα σε αυτόν. Μην επιχειρήσετε να επισκευάσετε τη μονάδα μόνοι σας. Το άνοιγμα ή η αφαίρεση των καλυμμάτων μπορεί να σας εκθέσει σε επικίνδυνες τάσεις ή σε άλλους κινδύνους. Παρακαλούμε καλέστε την Optoma πριν αποστείλετε τη μονάδα για επισκευή. 7. Μην αφήνετε να εισέρχονται αντικείμενα ή υγρά στον προβολέα. Αυτά μπορεί να ακουμπήσουν επικίνδυνα σημεία τάσης και να βραχυκυκλώσουν μέρη που μπορεί να προκαλέσουν φωτιά ή ηλεκτροπληξία. 8. Δείτε το περίβλημα του προβολέα για σημάνσεις σχετικές με την ασφάλεια. 9. Η μονάδα θα πρέπει να επισκευάζεται μόνον από αρμόδιο προσωπικό επισκευών.

3 Ειδοποίηση για τη Χρήση Προφυλάξεις Παρακαλούμε ακολουθήστε όλες τις προειδοποιήσεις, τις προφυλάξεις και τις διαδικασίες συντήρησης που συνιστώνται στον παρόντα Οδηγό χρήσης. NOTE Όταν η λάμπα πλησιάζει στο τέλος της ζωής της, ο προβολέας δεν θα ανάβει μέχρι να αντικατασταθεί η λάμπα. Για να αντικαταστήσετε τη λάμπα, ακολουθήστε τη διαδικασία που αναφέρεται στην ενότητα "Αντικατάσταση της Λάμπας". Προειδοποίηση- Προειδοποίηση- Προειδοποίηση- Προειδοποίηση- Προειδοποίηση- Προειδοποίηση- Προειδοποίηση- Προειδοποίηση- Προειδοποίηση- Μην κοιτάτε μέσα στο φακό του προβολέα όταν είναι αναμμένη η λάμπα. Το έντονο φως μπορεί να βλάψει τα μάτια σας. Για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τον προβολέα σε βροχή ή υγρασία. Μην ανοίξετε ή αποσυναρμολογήσετε τον προβολέα καθώς μπορεί να προκληθεί ηλεκτροπληξία. Όταν αντικαθιστάτε τη λάμπα, αφήνετε πρώτα τη μονάδα να κρυώσει. Ο προβολέας αυτός ανιχνεύει μόνος του τη διάρκεια ζωής της λάμπας. Παρακαλούμε βεβαιωθείτε πως η λάμπα θα αντικατασταθεί όταν εμφανιστούν τα προειδοποιητικά μηνύματα. Χρησιμοποιήστε τη λειτουργία "Μηδενισμός χρόνου Λάμπας" από την επιλογή "ΣΥΣΤΗΜΑ ΡΥΘΜΙΣΕΙΣ ΛΑΜΠΑΣ" του μενού προβολής στην οθόνη (OSD) μετά την αντικατάσταση της λάμπας. Όταν απενεργοποιείτε τον προβολέα, να βεβαιώνεστε ότι ο κύκλος ψύξης έχει ολοκληρωθεί πριν αποσυνδέσετε την τροφοδοσία. Αφήνετε να περάσουν 90 δευτερόλεπτα για να κρυώσει ο προβολέας. Μη χρησιμοποιείτε το καπάκι του φακού όταν ο προβολέας είναι σε λειτουργία. Όταν η λάμπα πλησιάζει προς το τέλος της διάρκειας ζωής της, θα εμφανιστεί στην οθόνη το μήνυμα "Συνιστάται Αντικατάσταση". Επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το κέντρο επισκευών για να αλλάξετε τη λάμπα το συντομότερο δυνατό. 3

4 Ειδοποίηση για τη Χρήση 4 Τι να κάνετε: Σβήστε και αποσυνδέστε το φις τροφοδοσίας από την πρίζα εναλλασσόμενου ρεύματος προτού καθαρίσετε το προϊόν. Χρησιμοποιείτε στεγνό μαλακό ύφασμα με ήπιο απορρυπαντικό για να καθαρίσετε το περίβλημα της οθόνης. Αποσυνδέστε το φις τροφοδοσίας από την πρίζα εναλλασσόμενου ρεύματος αν δε θα χρησιμοποιήσετε το προϊόν για μεγάλο χρονικό διάστημα. Τι να μην κάνετε: Μην αποφράσετε τις οπές και τα ανοίγματα που υπάρχουν για τον αερισμό της μονάδας. Μη χρησιμοποιείτε λειαντικά καθαριστικά, κεριά ή διαλυτικά για να καθαρίσετε τη μονάδα. Μη χρησιμοποιείτε τη συσκευή υπό τις ακόλουθες συνθήκες: - Σε υπερβολική ζέστη, κρύο ή υγρασία. Βεβαιωθείτε πως η θερμοκρασία του δωματίου είναι 5 C ~ 35 C Η σχετική υγρασία είναι 10%~85% - - Σε περιοχές με υπερβολική σκόνη και χώμα. Κοντά σε κάποια συσκευή που εκπέμπει ένα ισχυρό μαγνητικό πεδίο. Σε άμεση επαφή με το ηλιακό φως. - Προβολή ΠΡΟΒΟΛΕΑ 3Δ χρησιμοποιώντας τη λειτουργία 3Δ. ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ. ΔΙΑΒΑΣΤΕ ΤΙΣ ΑΚΟΛΟΥΘΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΠΡΟΤΟΥ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ 3Δ ΕΣΕΙΣ Ή ΤΟ ΠΑΙΔΙ ΣΑΣ. Προειδοποίηση Παιδιά και έφηβοι ενδέχεται να είναι πιο ευάλωτοι σε προβλήματα υγείας που σχετίζονται με την παρακολούθηση υλικού 3Δ και πρέπει να επιτηρούνται προσεκτικά όταν παρακολουθούν τέτοιου είδους εικόνες. Προειδοποίηση Κρίσης Φωτοευαισθησίας και Άλλοι Κίνδυνοι Υγείας Κάποιοι θεατές ενδέχεται να βιώσουν κρίση επιληψίας ή εγκεφαλικό επεισόδιο εάν εκτεθούν σε συγκεκριμένες εικόνες ή φώτα στιγμιαίας επίδειξης τα οποία περιλαμβάνονται σε συγκεκριμένες εικόνες του Προβολέα ή βιντεοπαιχνίδια. Εάν πάσχετε από, ή έχετε οικογενειακό ιστορικό επιληψίας ή εγκεφαλικών επεισοδίων, παρακαλούμε συμβουλευθείτε ειδικό γιατρό προτού χρησιμοποιήσετε τη λειτουργία 3Δ. Ακόμα και όσοι δεν έχουν προσωπικό ή οικογενειακό ιστορικό επιληψίας ή εγκεφαλικών επεισοδίων ενδέχεται να έχουν μη διαγνωσμένη πάθηση η οποία μπορεί να προκαλέσει επιληπτικές κρίσεις φωτοευαισθησίας.

5 Ειδοποίηση για τη Χρήση Έγκυες γυναίκες, ηλικιωμένοι, όσοι πάσχουν από σοβαρές ιατρικές νόσους, όσοι υποφέρουν από αϋπνίες ή βρίσκονται υπό την επήρεια αλκοόλ θα πρέπει να αποφεύγουν τη λειτουργία 3Δ της μονάδας. Εάν βιώσετε κάποιο από τα ακόλουθα συμπτώματα, σταματήστε άμεσα την προβολή φωτογραφιών 3Δ και συμβουλευθείτε ειδικό γιατρό: (1) παραποιημένη όραση, (2) ζάλη, (3) ίλιγγο, (4) ακούσιες κινήσεις όπως σύσπαση οφθαλμών ή μυών, (5) σύγχυση, (6) ναυτία, (7) απώλεια συναίσθησης, (8) σπασμούς, (9) κράμπες και/ ή (10) αποπροσανατολισμό. Παιδιά και έφηβοι ενδέχεται να είναι πιο επιρρεπείς από τους ενήλικες στο να βιώσουν τα συμπτώματα αυτά. Οι γονείς θα πρέπει να επιβλέπουν τα παιδιά τους και να τα ρωτούν κατά πόσο βιώνουν αυτά τα συμπτώματα. Η προβολή ΠΡΟΒΟΛΕΑ 3Δ ενδέχεται επίσης να προκαλέσει νόσο των κινήσεων, αντιληπτή έπειτα από επενέργειες, αποπροσανατολισμό, ασθενωπία και μειωμένη ορθοστατική ικανότητα. Προτείνεται στους χρήστες να πραγματοποιούν συχνά διαλείμματα για να μειώσουν το ενδεχόμενο τέτοιου είδους επενεργειών. Εάν οι οφθαλμοί σας παρουσιάσουν σημάδια κόπωσης ή ξηρότητας, ή σε περίπτωση που έχετε κάποιο από τα πιο πάνω συμπτώματα, διακόψτε άμεσα τη χρήση της συγκεκριμένης συσκευής και μην τη χρησιμοποιήσετε για τουλάχιστον τριάντα λεπτά από τη στιγμή που θα υποχωρήσουν τα συμπτώματα. Η προβολή ΠΡΟΒΟΛΕΑ 3Δ όταν κάθεστε πολύ κοντά στην οθόνη για παρατεταμένη χρονική περίοδο ενδέχεται να προκαλέσει βλάβη στην όρασή σας. Η ιδανική απόσταση προβολής θα πρέπει να είναι τουλάχιστον τρεις φορές το ύψος της οθόνης. Προτείνεται οι οφθαλμοί του θεατή να βρίσκονται στο επίπεδο της οθόνης. Η παρακολούθηση ΠΡΟΒΟΛΕΑ 3Δ όταν φοράτε γυαλιά 3Δ για παρατεταμένη χρονική περίοδο ενδέχεται να προκαλέσει πονοκέφαλο ή κόπωση. Σε περίπτωση που νιώσετε πονοκέφαλο, κόπωση ή ίλιγγο σταματήστε να παρακολουθείτε τον ΠΡΟΒΟΛΕΑ 3Δ και ξεκουραστείτε. Μη χρησιμοποιείτε τα γυαλιά 3Δ για άλλους σκοπούς πέραν της παρακολούθησης του ΠΡΟΒΟΛΕΑ 3Δ. Η χρήση των γυαλιών 3Δ για άλλους σκοπούς (όπως γυαλιά όρασης, γυαλιά ηλίου, προστατευτικά ματογυάλια, κτλ.) ενδέχεται να είναι επιζήμια και να βλάψει την όρασή σας. Η προβολή σε 3Δ ενδέχεται να προκαλέσει αποπροσανατολισμό σε κάποιους θεατές. Συνεπώς, ΜΗΝ τοποθετείτε τον ΠΡΟΒΟΛΕΑ 3Δ κοντά σε σκάλες, καλώδια, μπαλκόνια ή άλλα αντικείμενα τα οποία ενδέχεται να ανατραπούν, να τρέξετε επάνω τους, να τα σπρώξετε κάτω, να σπάσουν ή να πέσουν. 5

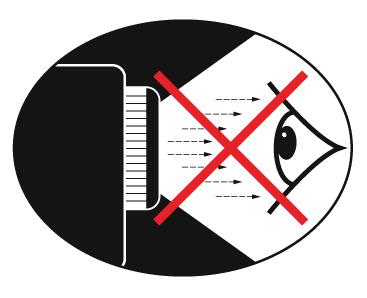

6 Ειδοποίηση για τη Χρήση Προειδοποιήσεις Ασφαλείας για τα Μάτια Αποφεύγετε να κοιτάτε απευθείας την ακτίνα του προβολέα. Έχετε την πλάτη σας στην ακτίνα όσο το δυνατόν περισσότερο. Όταν ο προβολέας χρησιμοποιείται σε μια τάξη, θα πρέπει να επιβλέπετε τους μαθητές όταν τους ζητείται να δείξουν κάτι στην οθόνη. Για να ελαχιστοποιηθεί η ενέργεια της λάμπας που απαιτείται, χρησιμοποιήστε τις κουρτίνες του δωματίου για να μειώσετε το επίπεδο του φωτισμού στο περιβάλλον. 6

7 POWER TEMP LAMP STANDBY MENU Re-Sync Source SBS Mode Εισαγωγή Επισκόπηση Συσκευασίας Αφαιρέστε τη συσκευασία και ελέγξτε τα περιεχόμενα του κουτιού για να βεβαιωθείτε ότι στο κουτί βρίσκονται όλα τα εξαρτήματα που αναφέρονται παρακάτω. Αν κάτι λείπει, επικοινωνήστε με την εξυπηρέτηση πελατών της Optoma. NOTE Προβολέας με καπάκι φακού Καλώδιο Τροφοδοσίας 1,8μ Καλώδιο Composite Video 1,8μ Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε Χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. Off Power On Ακροδέκτης σκανδάλης 12V Τηλεχειριστήριο Εφεδρικό τηλεχειριστήριο AA 2 μπαταρίες τύπου AA AA CR2025 3V Μπαταρία εφεδρικού τηλεχειριστήριου Τεκμηρίωση: Εγχειρίδιο χρήστη Κάρτα Εγγύησης Κάρτα Γρήγορης Έναρξης Κάρτα WEEE 7

8 Εισαγωγή Επισκόπηση Προϊόντος Βασική μονάδα POWE R LAMP 3 STAN DBY TEMP Κουμπί τροφοδοσίας 2. Ενδεικτικές λυχνίες LED 3. Δέκτες Υπέρυθρων 4. Πόδια Ρύθμισης Κλίσης 5. Κάλυμμα αντικατάστασης φακού 6. Θύρες σύνδεσης εισόδου / εξόδου 7. Δακτυλίδι Ζουμ 8. Οριζόντια ρύθμιση μετατόπισης φακού 9. Προσαρμογή Εστίασης 10. Κατακόρυφη ρύθμιση μετατόπισης φακού 10

9 Εισαγωγή Θύρες σύνδεσης Έξοδος σκανδαλισμού Α 12V 2. Έξοδος σκανδαλισμού Β 12V 3. RS Composite Video 5. 3Δ Έξοδ συγχρ (5V) 6. Component Video 7. Είσοδος VGA 8. Σέρβις USB 9. HDMI HDMI Υποδοχή Τροφοδοσίας 9

10 Εισαγωγή Τηλεχειριστήριο Ενεργοποίηση Απενεργοποίηση Gamma Λειτουργία διπλής λάμπας Πρόσθετα Τέσσερα πλήκτρα επιλογής κατεύθυνσης Λειτουργία (Είδος Εικόνας) Κλιμάκωση εικόνας Ρύθμιση από πλευρά σε πλευρά (SideBySide) 10. Επανασυγχρονισμός 11. Video 12. HDMI VGA 14. YPbPr 15. HDMI PureEngine 17. Μενού 18. Είσοδος 19. Σύστημα Διαχείρισης Χρωμάτων 20. DynamicBlack 21. Αντίθεση 22. Φωτεινότητα

11 Εισαγωγή Εφεδρικό τηλεχειριστήριο NOTE 1 1. Απενεργοποίηση Το εφεδρικό τηλεχειριστήριο συνδέεται μαγνητικά στο κάτω μέρος του προβολέα Ενεργοποίηση 3. Είσοδος Power Off 4. Τέσσερα πλήκτρα επιλογής κατεύθυνσης On 3 5. Ρύθμιση από πλευρά σε πλευρά (SideBySide) 4 6. Πηγή 7. Επανασυγχρονισμός 8 MENU 7 Re-Sync 5 SBS Mode Source Re-Sync Off MENU Source Power On SBS Mode 8. Μενού 6 Αντικατάσταση μπαταρίας κουμπιού LT C R 2- L ic E L L 3 V O M no S LT 3V LT R 3V O C M S O R S C LT 3V O R Όταν χρησιμοποιείτε για πρώτη φορά το τηλεχειριστήριο, αφαιρέστε τη διαφανή μονωτική ταινία. C 2 S JAPAN H 1 NOTE

12 R Εγκατάσταση Σύνδεση με επιτραπέζιο / φορητό υπολογιστή NOTE Λόγω των διαφορετικών εφαρμογών σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά αξεσουάρ. * Προαιρετικό παρελκόμενο Καλώδιο RS232 * Καλώδιο εισόδου VGA * Καλώδιο HDMI * Καλώδιο τροφοδοσίας 2

13 Εγκατάσταση Σύνδεση σε Βίντεο 4 5 R NOTE Λόγω των διαφορετικών εφαρμογών σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά αξεσουάρ. Η Έξοδος σκανδαλισμού Β 12V είναι προγραμματιζόμενη. Για πιο λεπτομερείς πληροφορίες σχετικά με τη σύνδεση του 3Δ εκπομπού και 3Δ γυαλιών, ανατρέξτε στον οδηγό χρήστη τους. Χρησιμοποιείτε καλώδιο HDMI υψηλής ταχύτητας για να συνδέσετε συσκευή αναπαραγωγής Blueray 3D. * Προαιρετικό παρελκόμενο Καλώδιο Composite video 2. Καλώδιο εκπομπού * 3. Καλώδιο RCA Component για YPbPr * 4. Καλώδιο VGA προς RCA Component για YPbPr * 5. Καλώδιο HDMI * 6. Καλώδιο τροφοδοσίας 3

14 Εγκατάσταση NOTE NOTE Η συσκευή πηγής βίντεο 3Δ πρέπει να έχει ενεργοποιηθεί πριν τον προβολέα 3Δ. Εάν το βίντεο εισόδου είναι κανονικό 2Δ, πατήστε "Ρύθμιση από πλευρά σε πλευρά (SideBySide)" και μεταβείτε σε "Ανενεργό". Εάν η "Ρύθμιση από πλευρά σε πλευρά (SideBySide)" είναι ενεργή, το περιεχόμενο βίντεο 2Δ δεν θα προβληθεί σωστά. Σύνδεση σε συσκευές Βίντεο 3Δ Μόλις συνδέσετε τις συσκευές σας μαζί με τα καλώδια HDMI, όπως φαίνεται στο διάγραμμα, είστε έτοιμοι να ξεκινήσετε. Ενεργοποιήστε την πηγή βίντεο 3Δ και τον προβολέα 3Δ σας. Παιχνίδια PlayStation 3 Βεβαιωθείτε ότι έχετε ενημερώσει την κονσόλα σας με τη νεότερη έκδοση λογισμικού του PlayStation 3. Μεταβείτε στα "Settings menu (Μενού ρυθμίσεων) -> Display settings (Ρυθμίσεις εμφάνισης) -> Video output (Έξοδος βίντεο) -> HDMI". Επιλέξτε "ΑΥΤΟΜΑΤΗ" και ακολουθήστε τις οδηγίες στην οθόνη. Εισαγάγετε το δίσκο παιχνιδιών 3Δ. Εναλλακτικά, μπορείτε να λάβετε παιχνίδια (και ενημερώσεις 3Δ) μέσω του δικτύου PlayStation. Ξεκινήστε το παιχνίδι. Στο μενού του παιχνιδιού, επιλέξτε "Play in 3D" (Παιχνίδι σε 3Δ). Συσκευή αναπαραγωγής 3Δ Blu-ray Βεβαιωθείτε ότι η συσκευή αναπαραγωγής μπορεί να υποστηρίξει δίσκο 3Δ Blu-ray και ότι η έξοδος 3Δ είναι ενεργοποιημένη. Εισαγάγετε το δίσκο 3Δ Blu-ray στη συσκευή αναπαραγωγής και πατήστε "Play" (Αναπαραγωγή). Τηλεόραση 3Δ (π.χ. SKY 3D, DirecTV) Επικοινωνήστε με το πάροχο τηλεοπτικών υπηρεσιών για να ενεργοποιήσετε τυχόν κανάλια 3Δ στο πακέτο καναλιών σας. Μόλις ενεργοποιηθούν, μεταβείτε στο κανάλι 3Δ. Θα μπορείτε να δείτε δυο εικόνες πλάι-πλάι. Μεταβείτε στη "Ρύθμιση από πλευρά σε πλευρά (SideBySide)" του προβολέα 3Δ. Η επιλογή αυτή βρίσκεται στο τμήμα "Οθόνη" στο μενού OSD του προβολέα. Συσκευή 3Δ (π.χ. 3Δ DV/DC) με έξοδο σήματος 2Δ 1080i πλάι-πλάι Συνδέστε τη συσκευή 3Δ και μεταβείτε σε έξοδο περιεχομένου 3Δ με έξοδο 2Δ πλάι-πλάι σε Προβολέα 3Δ. - Θα μπορείτε να δείτε δυο εικόνες πλάι-πλάι. Μεταβείτε στη Ρύθμιση από πλευρά σε πλευρά (SideBySide) του προβολέα 3Δ. Η επιλογή αυτή βρίσκεται στο τμήμα "Οθόνη" στο μενού OSD του προβολέα. Εάν παρακολουθείτε 3Δ περιεχόμενο από μία πηγή HDMI 1.4a (π.χ. 3D Bluray), τα 3D γυαλιά σας θα είναι πάντα σε συγχρονισμό. Εάν παρακολουθείτε 3Δ περιεχόμενο από πηγή HDMI 1.3 (π.χ. μετάδοση 3Δ χρησιμοποιώντας τη λειτουργία SideBySide), μπορεί να χρειαστεί να χρησιμοποιήσετε την επιλογή Αντ. Συγχρον. 3D για να βελτιστοποιηθεί η 3Δ εμπειρία σας. Η επιλογή αυτή βρίσκεται στο τμήμα "Οθόνη->Τρεις διαστάσεις (3D)" στο μενού OSD του προβολέα. 14

15 POWER LAMP TEMP STANDBY Εγκατάσταση Μετάδοση 3Δ Δίσκος 3Δ Blu-ray Παιχνίδια 3Δ κονσόλας SKY+HD, καλωδιακό/ δορυφορικό κουτί Συσκευή αναπαραγωγής 3Δ Blu-ray PlayStation 3 Γυαλιά 3Δ Προβολέας με πλήρεις 3Δ με δυνατότητα 1080p DLP Όλα τα υπόλοιπα ονόματα προϊόντων, ονόματα επιχειρήσεων και εμπορικά ονόματα που χρησιμοποιούνται στο παρόν είναι μόνο για λόγους προσδιορισμού και ενδέχεται να αποτελούν εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων ιδιοκτητών τους. Όλες οι εικόνες έχουν εξομοιωθεί. 5

16 Εγκατάσταση NOTE Για πιο λεπτομερείς πληροφορίες, ανατρέξτε στον οδηγό χρήστη των γυαλιών 3Δ. Χρήση των Γυαλιών 3Δ Για να ενεργοποιήσετε τα γυαλιά 3Δ: Πατήστε το πλήκτρο "Ισχύς" και η ενδεικτική λυχνία LED θα αναβοσβήσει μια φορά υποδηλώνοντας ότι τα γυαλιά είναι έτοιμα προς χρήση σε λειτουργία 3Δ. Επαληθεύστε ότι το περιεχόμενο 3Δ αποστέλλεται στον προβολέα και το σήμα είναι συμβατό με τις τεχνικές προδιαγραφές του προβολέα. Ενεργοποιήστε το "Λειτουργία 3D" (DLP-Link/VESA 3D) του προβολέα 3Δ. Η επιλογή αυτή βρίσκεται στο τμήμα "Οθόνη" στο μενού OSD του προβολέα. Ενεργοποιήστε τα γυαλιά 3Δ και επαληθεύστε ότι η εικόνα εμφανίζεται σε 3Δ χωρίς κόπωση των οφθαλμών. Σε περίπτωση που η εικόνα δεν εμφανίζεται σε 3Δ, βεβαιωθείτε ότι η συσκευή 3Δ έχει εγκατασταθεί σωστά ώστε να στέλνει εικόνες 3Δ ή όχι. Διαφορετικά, πρέπει να ενεργοποιηθεί η "Ρύθμιση από πλευρά σε πλευρά (SideBySide)" όταν το σήμα εισόδου είναι 2Δ 1080i πλάι-πλάι και να επαναλάβετε τα προηγούμενα βήματα 1 ~ 4. Κλείστε το αριστερό σας μάτι όταν προβάλλονται Εικόνες 3Δ. Για να χρησιμοποιήστε την επιλογή "Αντ. Συγχρον. 3D" του προβολέα για να βελτιστοποιήσετε την εμπειρία 3Δ. Η επιλογή αυτή βρίσκεται στο τμήμα "Οθόνη" στο μενού OSD του προβολέα. Για να απενεργοποιήσετε τα γυαλιά 3Δ: Πατήστε το πλήκτρο "Ισχύς" και κρατήστε το πατημένο μέχρι να σβήσουν οι λυχνίες LED. Για πιο λεπτομερείς πληροφορίες, ανατρέξτε στον οδηγό χρήστη των γυαλιών 3Δ, ή στο δικτυακό τόπο του κατασκευαστή. 16

17 Εγκατάσταση Ενεργοποίηση/Απενεργοποίηση Ενεργοποίηση του Προβολέα 1. Αφαιρέστε το κάλυμμα του φακού. 2. Συνδέστε σωστά το καλώδιο τροφοδοσίας και το καλώδιο σήματος. Μετά τη σύνδεση, η λυχνία LED τροφοδοσίας θα γίνει κόκκινη. 3. Ανάψτε τη λάμπα πατώντας το πλήκτρο " " στο πλάι του προβολέα ή στο τηλεχειριστήριο. Η λυχνία LED Τροφοδοσίας θα αναβοσβήσει σε μπλε. Η οθόνη εκκίνησης θα εμφανιστεί σε περίπου 30 δευτερόλεπτα. Την πρώτη φορά που χρησιμοποιείτε τον προβολέα, μπορείτε να επιλέξετε τη γλώσσα της επιλογής σας από το γρήγορο μενού μετά την εμφάνιση της οθόνης εκκίνησης. 4. Ενεργοποιήστε την πηγή που θέλετε να προβάλλετε στην οθόνη (υπολογιστής, φορητός υπολογιστής, συσκευή αναπαραγωγής βίντεο, κλπ.). Ο προβολέας θα ανιχνεύσει αυτόματα την πηγή και θα την προβάλλει στην οθόνη. Αν δεν γίνει αυτό, πατήστε το πλήκτρο μενού και πηγαίνετε στην επιλογή "ΡΥΘΜΙΣΕΙΣ". Βεβαιωθείτε ότι το "Κλείδωμα Πηγής" έχει ρυθμιστεί στην επιλογή "Ανενεργό". Αν συνδέσετε ταυτόχρονα πολλαπλές πηγές, χρησιμοποιήστε το κουμπί "Πηγή" στο τηλεχειριστήριο για να εναλλαγή ανάμεσα στις πηγές. 1 NOTE 2 POW ER STA NDBY Ανάψτε πρώτα τον προβολέα και στη συνέχεια επιλέξτε τις πηγές σήματος. STA LAM P NDB Y TEM P 7

18 Εγκατάσταση Σβήσιμο του προβολέα 1. Πατήστε το πλήκτρο " " στο τηλεχειριστήριο ή το πλήκτρο " " στο πλάι του προβολέα δύο φορές με μεσοδιάστημα ενός δευτερολέπτου μεταξύ τους για να κλείσετε τον προβολέα. Με το πρώτο πάτημα του κουμπιού θα εμφανιστεί το ακόλουθο μήνυμα στην οθόνη. NOTE Αν ο προβολέας παρουσιάσει αυτά τα συμπτώματα, επικοινωνήστε με το πλησιέστερο κέντρο σέρβις. 18 Πατήστε ξανά το πλήκτρο " " για να επιβεβαιώσετε το κλείσιμο. Εάν δεν πατηθεί το πλήκτρο, το μήνυμα θα εξαφανιστεί μετά από 15 δευτερόλεπτα. 2. Οι ανεμιστήρες ψύξης συνεχίζουν τη λειτουργία τους για περίπου 60 δευτερόλεπτα ώστε να εκτελεστεί ο κύκλος ψύξης και η λυχνία LED Τροφοδοσίας να γίνει μπλε και να αναβοσβήνει. Όταν ανάψει συνεχόμενα κόκκινη, ο προβολέας έχει εισέλθει σε λειτουργία αναμονής. Αν θέλετε να ανάψετε πάλι τον προβολέα, πρέπει να περιμένετε να ολοκληρωθεί ο κύκλος ψύξης και να εισέλθει στη λειτουργία αναμονής. Όταν θα βρίσκεται σε λειτουργία αναμονής, πατήστε απλά το πλήκτρο " " για να κάνετε επανεκκίνηση στον προβολέα. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα του ρεύματος και από τον προβολέα. 4. Μην ανάψετε τον προβολέα αμέσως μετά από τη διαδικασία σβησίματος. Ένδειξη Προειδοποίησης Όταν η ένδειξη "ΛΑΜΠΑ" ανάβει με πορτοκαλί χρώμα, ο προβολέας θα σβήσει μόνος του αυτόματα. Επικοινωνήστε με την πλησιέστερη αντιπροσωπία της Optoma για βοήθεια. Όταν η ένδειξη "TEMP" (ΘΕΡΜΟΚΡΑΣΙΑ) ανάβει κόκκινη, υποδηλώνει πως ο προβολέας έχει υπερθερμανθεί. Ο προβολέας θα σβήσει αυτόματα. Υπό κανονικές συνθήκες, ο προβολέας μπορεί να ανάψει και πάλι αφού κρυώσει. Όταν η ένδειξη "TEMP" (ΘΕΡΜΟΚΡΑΣΙΑ) αναβοσβήνει κόκκινη, υποδηλώνει πως έχει υποστεί βλάβη ο ανεμιστήρας. Αφού ψυχεί ο προβολέας σας, μπορείτε να πατήσετε παρατεταμένα το πλήκτρο στο τηλεχειριστήριο για 10 δευτερόλεπτα για να βγείτε από τη λειτουργία αστοχίας και να μεταβείτε σε κατάσταση αναμονής.

19 Εγκατάσταση Ρύθμιση της Προβαλλόμενης Ρύθμιση του Ύψους του Προβολέα Ο προβολέας είναι εξοπλισμένος με ένα πόδι ανύψωσης για τη ρύθμιση του ύψους της εικόνας. Για να ανυψώσετε την εικόνα: Χρησιμοποιήστε τη βίδα στο πόδι για να ανυψώσετε την εικόνα στη γωνία ύψους που θέλετε και να κάνετε μικρορύθμιση της γωνίας προβολής. Για να χαμηλώσετε την εικόνα: Χρησιμοποιήστε τη βίδα στο πόδι για να χαμηλώσετε την εικόνα στη γωνία ύψους που θέλετε και να κάνετε μικρορύθμιση της γωνίας προβολής. 1 Πόδια Ρύθμισης Κλίσης 19

20 Εγκατάσταση Ρύθμιση της θέσης της προβαλλόμενης εικόνας με το PureShift Μοχλός οριζόντιας μετατόπισης φακού Μοχλός κάθετης μετατόπισης φακού Η δυνατότητα PureShift προσφέρει μια λειτουργία μετατόπισης φακού που μπορεί να χρησιμοποιηθεί για τη ρύθμιση της θέσης της προβαλλόμενης εικόνας είτε οριζοντίως είτε καθέτως εντός του εύρους που αναφέρεται παρακάτω. Το PureShift είναι ένα μοναδικό σύστημα που παρέχει μετατόπιση φακού ενώ διατηρεί μια πολύ μεγαλύτερη αναλογία αντίθεσης ANSI από το παραδοσιακό σύστημα μετατόπισης φακού. Ρύθμιση της κάθετης θέσης της εικόνας Η ελάχιστη κατακόρυφη μετατόπιση εικόνας σταθεροποιείται στο 5% του ύψους της εικόνας πάνω από το κέντρο του φακού του προβολέα. Δεν είναι δυνατή η αλλαγή αυτής της ρύθμισης. Το κατακόρυφο ύψος της εικόνας μπορεί να ρυθμιστεί από 5% έως 30% του ύψους της εικόνας. Σημειώστε ότι η μέγιστη κάθετη ρύθμιση του ύψους της εικόνας μπορεί να περιοριστεί από την οριζόντια θέση της εικόνας. Για παράδειγμα δεν είναι δυνατόν να επιτευχθεί το μέγιστο ύψος της κάθετης θέσης της εικόνας που αναφέρεται παραπάνω αν η οριζόντια θέση της εικόνας είναι στο μέγιστο. Παρακαλούμε συμβουλευτείτε το διάγραμμα εύρους PureShift παρακάτω για περισσότερες διευκρινήσεις. 20

21 Εγκατάσταση Οθόνη Ύψος οθόνης (H) 100% 5% Μέγιστη μετατόπιση 30% Απόσταση (L) 25% Ρύθμιση της οριζόντιας θέσης εικόνας Με τους φακούς στην κεντρική θέση, η οριζόντια θέση εικόνας μπορεί να ρυθμιστεί στα αριστερά ή στα δεξιά κατά έως το 15% του πλάτους εικόνας. Σημειώστε ότι η μέγιστη οριζόντια ρύθμιση του ύψους της εικόνας μπορεί να περιοριστεί από την κάθετη θέση της εικόνας. Για παράδειγμα δεν είναι δυνατόν να επιτύχετε το μέγιστο ύψος της οριζόντιας θέσης της εικόνας που αναφέρεται παραπάνω αν η κάθετη θέση της εικόνας είναι στο μέγιστο. Παρακαλούμε συμβουλευτείτε το διάγραμμα εύρους PureShift παρακάτω για περισσότερες διευκρινήσεις. Πλάτος οθόνης (W) Αριστερή πλευρά Δεξιά πλευρά 15%W 15%W 21

22 Εγκατάσταση Διάγραμμα εύρους PureShift 130%(V), 0%(H) -15%(H) 105%(V) 15%(H) H x 15% H x 15% H V x 25% V V Μέγ. Αντιστάθμ. = V x 30% Μέγ. Αντιστάθμ. = V x 5% NOTE Αυτό το γράφημα είναι μόνο για αναφορά του χρήστη. UP/DOWN RIGHT/LEFT Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας Μήκος διαγωνίου Μέγεθος οθόνης Π X Υ (16:9) Απόσταση προβολής (D) Offset (Αντιστάθμιση) σε διαγώνιο (ίντσες) (μ) (πόδια) (μ) (πόδια) (Hd) της οθόνης 16:9 Πλάτος 'Υψος Πλάτος 'Υψος eυρεία τηλέ eυρεία τηλέ (μ) (πόδια) 30 0,66 0,37 2,18 1,23-1,51-4,97 0,11 0, ,00 0,56 3,27 1,84 1,49 2,27 4,88 7,45 0,17 0, ,11 0,62 3,63 2,04 1,65 2,52 5,43 8,28 0,19 0, ,33 0,75 4,36 2,45 1,98 3,03 6,51 9,93 0,22 0, ,55 0,87 5,08 2,86 2,32 3,53 7,60 11,59 0,26 0, ,77 1,00 5,81 3,27 2,65 4,04 8,68 13,24 0,30 0, ,99 1,12 6,54 3,68 2,98 4,54 9,77 14,90 0,34 1, ,21 1,25 7,26 4,09 3,31 5,05 10,85 16,55 0,37 1, ,66 1,49 8,72 4,90 3,97 6,05 13,02 19,86 0,45 1, ,32 1,87 10,89 6,13 4,96 7,57 16,28 24,83 0,56 1, ,43 2,49 14,53 8,17 6,61 10,09 21,70 33,11 0,75 2, ,64 3,74 21,79 12,26 9,92 15,14 32,55 49,66 1,12 3,68 22

23 Χειριστήρια Χρήστη Τηλεχειριστήριο Χρήση του Τηλεχειριστηρίου Power Off On MENU Re-Sync Source SBS Mode Ενεργοποίηση Ενεργοποιήστε τον προβολέα. Φωτεινότητα Ρυθμίστε τη φωτεινότητα της εικόνας. Απενεργοποίηση Απενεργοποιήστε τον προβολέα. Αντίθεση Ελέγξτε το βαθμό διαφοράς ανάμεσα στα φωτεινότερα και τα σκοτεινότερα μέρη της εικόνας. Gamma Καθορισμός τύπου καμπύλης γάμμα. DynamicBlack Επιτρέπει στον προβολέα να βελτιστοποιεί αυτόματα την προβολή σκοτεινών σκηνών της ταινίας επιτρέποντάς τους να προβάλλονται με απίστευτες λεπτομέρειες. Λειτουργία διπλής λάμπας Αύξηση της φωτεινότητας της εικόνας. Σύστημα Διαχείρισης Χρωμάτων Επιλέξτε ένα από τα χρώματα (R/G/B/C/M/Y) για να προσαρμόσετε την απόκλιση άξονως x/y και τη φωτεινότητα. Πρόσθετα Προβάλλει ή βγαίνει από το μενού "Εικόνα Πρόσθετα". Είσοδος Επιβεβαιώνει την επιλογή του στοιχείου. Τέσσερα πλήκτρα επιλογής κατεύθυνσης Χρησιμοποιήστε τα πλήκτρα κατεύθυνσης για να επιλέξετε στοιχεία ή για να κάνετε ρυθμίσεις στην επιλογή σας. Μενού Εμφανίζει ή κλείνει το μενού προβολής στην οθόνη (OSD) του προβολέα. Λειτουργία (Είδος Εικόνας) Επιλογή του είδους εικόνας ανάμεσα σε Κινηματογράφος, Φωτεινό, Φωτογραφία, Αναφορά και Χρήστης. 23

24 Χειριστήρια Χρήστη Χρήση του Τηλεχειριστηρίου 16:9 Κλιμακώνει την εικόνα σε αναλογία εικόνας 16:9. Off MENU Re-Sync Power Source On SBS Mode 4:3 Κλιμακώνει την εικόνα σε αναλογία εικόνας 4:3. Letter Box Επιτρέπει την απεικόνιση μιας ταινίας μη αναμορφοσκοπικά βελτιωμένης με σχήμα letterbox σε πλάτος πλήρους οθόνης. Μέρος της αρχικής εικόνας θα χαθεί αν η αναλογία εικόνας είναι μικρότερη από 2,35:1. Φυσικά Η πηγή εισόδου θα προβληθεί δίχως να είναι σε κλίμακα. PureEngine Το PureEngine είναι μια συλλογή από προηγμένες τεχνολογίες επεξεργασίας εικόνας που βελτιώνει την ποιότητα της προβαλλόμενης εικόνας. Ρύθμιση από πλευρά σε πλευρά (SideBySide) HDMI 1 HDMI 2 Επανασυγχρονισμός YPbPr VGA Video Πηγή Πατήστε "Ρύθμιση από πλευρά σε πλευρά (SideBySide)" για εναλλαγή ανάμεσα σε Ανενεργό και "SideBySide", χρησιμοποιήστε το πλήκτρο επάνω/κάτω για να μεταβείτε σε "Top and Bottom" ή Frame Sequential", κατόπιν "Είσοδος" για επιβεβαίωση. Πατήστε το "HDMI 1" για να επιλέξτε την πηγή από τη σύνδεση HDMI 1. Πατήστε το "HDMI 2" για να επιλέξτε την πηγή από τη σύνδεση HDMI 2. Συγχρονίζει αυτόματα τον προβολέα με την πηγή εισόδου. Πατήστε το "YPbPr" για να επιλέξετε την πηγή Component video. Πατήστε "VGA" για επιλογή πηγής από ακροδέκτη VGA. Πατήστε "Video" για επιλογή πηγής Composite Video. Πατήστε "Πηγή" για να επιλέξετε πηγή RGB, Component, Composite Video και HDMI. 24

25 Χειριστήρια Χρήστη Μενού προβολής στην οθόνη (OSD) Ο Προβολέας έχει πολύγλωσσα μενού Προβολής στην Οθόνη (OSD) που σας επιτρέπουν να κάνετε προσαρμογές στην εικόνα και να αλλάξετε διάφορες ρυθμίσεις. Ο προβολέας θα εντοπίσει αυτόματα την πηγή. Τρόπος Λειτουργίας 1. Για να ανοίξετε το μενού OSD, πατήστε "Μενού" στο Τηλεχειριστήριο ή στον Πίνακα ελέγχου. 2 Μόλις εμφανιστεί στην οθόνη το μενού OSD χρησιμοποιήστε τα πλήκτρα για να επιλέξετε οποιοδήποτε στοιχείο από το κυρίως μενού. Όσο κάνετε μια επιλογή σε μια συγκεκριμένη σελίδα, πατήστε το κουμπί "Είσοδος" για είσοδο στο υπομενού. 3. Χρησιμοποιήστε τα πλήκτρα για να επιλέξετε το στοιχείο που επιθυμείτε στο υπομενού και κατόπιν πατήστε ή το πλήκτρο "Είσοδος" για να προβληθούν περαιτέρω ρυθμίσεις. Προσαρμόστε τις ρυθμίσεις με το πλήκτρο. 4. Επιλέξτε το επόμενο στοιχείο που θέλετε να ρυθμίσετε στο υπομενού και ρυθμίστε το σύμφωνα με την παραπάνω περιγραφή. 5. Πατήστε "Είσοδος" ή "Μενού" για επιβεβαίωση και η οθόνη θα επιστρέψει στο κεντρικό μενού. 6. Για έξοδο, πατήστε ξανά το "Μενού". Το μενού της OSD θα κλείσει και ο προβολέας θα αποθηκεύσει αυτόματα τις νέες ρυθμίσεις. Βασικό μενού Ρύθμιση Υπομενού 25

26 Χειριστήρια Χρήστη Δομή μενού NOTE Σημειώστε ότι τα μενού εμφάνισης επί της οθόνης διαφέρουν ανάλογα με τον επιλεγμένο τύπο σήματος και το μοντέλο του προβολέα που χρησιμοποιείτε. Βασικό μενού Υπομενού Ρυθμίσεις / / / / (3D) / ISF / ISF / -50~50-50~50 0~15 #1-50~50 #1-50~50 0~10 Gamma Film / Video / / PureEngine PureDetail / PureColor / PureMotion / PureEngine Demo / DynamicBlack / 1 / 2.. / / CMS / RGB/ / / NOTE NOTE (#1) Τα στοιχεία "Χρώμα" και "Απόχρωση" υποστηρίζονται μόνο για πηγές composite και component. (#2) Η "Αντ. Συγχρον. 3D" διατίθεται μόνον όταν είναι ενεργοποιημένο το 3D. (#3) Το μενού "Σήμα" υποστηρίζεται μόνο σε σήμα Αναλογικής VGA (RGB). Ενώ το 3Δ είναι ΕΝΕΡΓΟ, η λειτουργία Dynamic Black (Δυναμικό μαύρο) θα απενεργοποιηθεί. 4:3 / 16:9 / LBX / 0~10 0~ ~50 Keystone -30~30 - / AUTO / (16:9) / (2,35:1) (3D) 3D DLP-Link / VESA 3D 3D -> 2D (3D) / L / R 3D / SideBySide / Top and Bottom / Frame Sequential #2.. 3D / / / / Image AI / / / / / / 12V 12V 4:3 / 16:9 / LBX / / Auto 235 Auto 3D English / Deutsch / Français / Español / Português / Svenska / Nederlands / Norsk / Dansk Italiano / / Polski / Suomi / / / Magyar / eština / / / / / 한국 어 / Türkçe HDMI 1 / HDMI 2 / Component / VGA / Video / / /. / 0~ ~100-50~ ~ ~50 / -50~50-50~50-50~50-50~50 IRE 0 IRE / 7.5 IRE / / 26

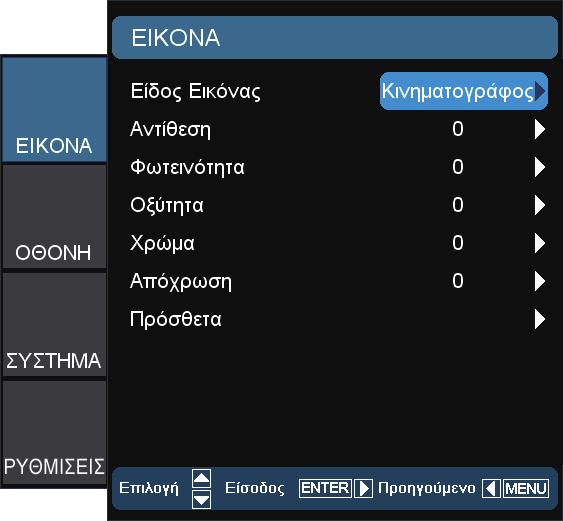

27 Χειριστήρια Χρήστη ΕΙΚΟΝΑ NOTE Τα "Ρύθμιση ISF ημέρας" και "Ρύθμιση ISF νυκτός" δεν θα εμφανίζονται όταν οι λειτουργίες ISF δεν είναι βαθμονομημένες. Είδος Εικόνας Υπάρχουν πολλές εργοστασιακά προεπιλεγμένες ρυθμίσεις που παρέχουν βελτιστοποίηση για διάφορους τύπους εικόνων. Κινηματογράφος: Για οικιακό σινεμά. Αναφορά: Η λειτουργία αυτή προορίζεται για αναπαραγωγή, όσο το δυνατό πιο πιστά, της εικόνας με τον τρόπο που είχε πρόθεση ο σκηνοθέτης. Οι ρυθμίσεις για το χρώμα, τη θερμοκρασία χρώματος, τη φωτεινότητα, την αντίθεση και το γάμμα έχουν όλες διαμορφωθεί στα τυπικά επίπεδα αναφοράς. Φωτογραφία: Βελτιστοποιημένη για την προβολή φωτογραφικών εικόνων. Φωτεινό: Μέγιστη φωτεινότητα από είσοδο PC. Τρεις διαστάσεις (3D): Συνιστώμενη ρύθμιση για ενεργοποιημένη λειτουργία 3D. Οποιεσδήποτε άλλες ρυθμίσεις του χρήστη στο 3D αποθηκεύονται σε αυτή τη λειτουργία για περαιτέρω χρήση. Ρύθμιση ISF ημέρας: Βελτιστοποιήστε την εικόνα με τη λειτουργία Ρύθμιση ISF ημέρας ώστε να είναι ιδανικά βαθμονομημένη και να έχει υψηλή ποιότητα. Ρύθμιση ISF νυκτός: Βελτιστοποιήστε την εικόνα με τη λειτουργία Ρύθμιση ISF νυκτός ώστε να είναι ιδανικά βαθμονομημένη και να έχει υψηλή ποιότητα. Χρήστης: Ρυθμίσεις του χρήστη. 27

28 Χειριστήρια Χρήστη NOTE Τα στοιχεία "Χρώμα" και "Απόχρωση" υποστηρίζονται μόνο για πηγές composite και component. Αντίθεση Τα χειριστήρια αντίθεσης ελέγχουν το βαθμό διαφοράς ανάμεσα στα φωτεινότερα και τα σκοτεινότερα μέρη της εικόνας. Η ρύθμιση της αντίθεσης αλλάζει την ποσότητα του μαύρου και του λευκού στην εικόνα. Πατήστε για να μειώσετε την αντίθεση. Πατήστε για να αυξήσετε την αντίθεση. Φωτεινότητα Ρυθμίστε τη φωτεινότητα της εικόνας. Πατήστε για να σκουρύνετε την εικόνα. Πατήστε το για να ανοίξει η εικόνα. Οξύτητα Ρυθμίζει την οξύτητα της εικόνας. Πατήστε για να μειώσετε την οξύτητα. Πατήστε για να αυξήσετε την οξύτητα. Χρώμα Ρυθμίζει μια εικόνα βίντεο από μαύρο και άσπρο σε πλήρως κορεσμένο χρώμα. Πατήστε το για να μειώσετε τον κορεσμό χρώματος στην εικόνα. Πατήστε το για να αυξήσετε τον κορεσμό χρώματος στην εικόνα. Απόχρωση Ρυθμίζει την ισορροπία χρώματος του κόκκινου και του πράσινου. Πατήστε το για να αυξήσετε την ποσότητα του πράσινου στην εικόνα. Πατήστε το για να μειώσετε την ποσότητα του κορεσμού στην εικόνα. 28

29 Χειριστήρια Χρήστη ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ NOTE Ενώ το 3Δ είναι ΕΝΕΡΓΟ, η λειτουργία Dynamic Black (Δυναμικό μαύρο) θα απενεργοποιηθεί. Μείωση θορύβου Η Μείωση Θορύβου μειώνει την ποσότητα του ορατού θορύβου των μη πεπλεγμένων σημάτων. Το εύρος είναι από το "0" έως το "10". (0: Ανενεργό) Gamma Σας επιτρέπει να ρυθμίσετε τον τύπο της καμπύλης γάμμα. Αφού ολοκληρώσετε την αρχική ρύθμιση και μικρορύθμιση, χρησιμοποιήστε τα βήματα της Ρύθμισης Γάμμα για να βελτιστοποιήσετε την έξοδο της εικόνας. Film: για οικιακό σινεμά. Video: για πηγή βίντεο ή TV. Τυπική: για τυποποιημένη ρύθμιση. Γραφικά: για πηγή εικόνας. PureEngine Το PureEngine είναι μια συλλογή από προηγμένες τεχνολογίες επεξεργασίας εικόνας που βελτιώνει την ποιότητα της προβαλλόμενης εικόνας. DynamicBlack Το DynamicBlack επιτρέπει στον προβολέα να βελτιστοποιεί αυτόματα την προβολή σκοτεινών σκηνών της ταινίας επιτρέποντάς τους να προβάλλονται με απίστευτες λεπτομέρειες. Ρυθμ. χρώματος Πιέστε στο επόμενο μενού και μετά χρησιμοποιήστε το πλήκτρο ή για να επιλέξετε στοιχεία. 29

30 Χειριστήρια Χρήστη ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ PureEngine NOTE Ενώ η πηγή εισόδου είναι χρονισμού 120Hz, η λειτουργία PureMotion δεν υποστηρίζει αυτό τον χρονισμό και θα γκριζάρει. PureDetail Το PureDetail είναι ένα εργαλείο βελτίωσης των άκρων που επιτρέπει τη βελτίωση των άκρων της προβαλλόμενης εικόνας, προσφέροντας ωστόσο πιο ευκρινείς λεπτομέρειες. PureColor Αυτό το ρυθμιζόμενο στοιχείο χρησιμοποιεί ένα νέο αλγόριθμο επεξεργασίας χρώματος και βελτιώσεις για να επιτρέψει τη σημαντική αύξηση της ζωντάνιας της εικόνας. Το εύρος είναι από το "0" έως το "5". PureMotion Το PureMotion χρησιμοποιεί πολύπλοκους αλγόριθμους για να διασφαλίσει πως διατηρείται η φυσική κίνηση στην εικόνα. PureEngine Demo Αυτή η λειτουργία σας επιτρέπει να δείτε τη διαφορά στην ποιότητα της εικόνας ανάμεσα στην ακατέργαστη εικόνα και την εικόνα που έχει υποστεί επεξεργασία από το PureEngine. Χρησιμοποιήστε αυτή τη λειτουργία για να ελέγξετε τις αλλαγές που κάνετε στις ρυθμίσεις του PureEngine. 30

31 Χειριστήρια Χρήστη ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ ΡΥΘ. ΧΡΩΜ. Θερμ. Χρώματος Επιλέξτε μία θερμοκρασία χρώματος από D50, D65, D75, D83, D93 και Φυσικά. Μονάδα υποχρωμάτων Επιλέξτε μία κατάλληλη μονάδα υποχρωμάτων από Φυσικό, DLP- C, HDTV, EBU ή SMPTE-C. CMS (Σύστημα Διαχείρισης Χρωμάτων) Πιέστε στο επόμενο μενού και μετά χρησιμοποιήστε το πλήκτρο ή για να επιλέξετε στοιχεία. Επιλέξτε ένα από τα χρώματα (R/G/B/C/M/Y) για να προσαρμόσετε την απόκλιση άξονως x/y και τη φωτεινότητα. Χρώμα: Χρησιμοποιήστε το ή το για τη ρύθμιση του Κόκκινου, Πράσινου, Μπλε, Κυανού, Ματζέντα και Κίτρινου. Απόκλιση αξόνως x: Χρησιμοποιήστε το ή το για να ρυθμίσετε την τιμή της απόκλισης αξόνως x του επιλεγμένου χρώματος. Απόκλιση άξονως Ψ: Χρησιμοποιήστε το ή το για να ρυθμίσετε την τιμή της απόκλισης αξόνως Ψ του επιλεγμένου χρώματος. Φωτεινότητα: Χρησιμοποιήστε το ή το για να ρυθμίσετε την τιμή της φωτεινότητας του επιλεγμένου χρώματος. Επαναφορά: Επιλέξτε "Ναι" για επιστροφή στις προκαθορισμένες εργοστασιακές ρυθμίσεις για ρυθμίσεις του χρώματος. 31

32 Χειριστήρια Χρήστη RGB/Κέρδος Πιέστε στο επόμενο μενού και μετά χρησιμοποιήστε το πλήκτρο ή για να επιλέξετε στοιχεία. Χρησιμοποιήστε το ή το για να επιλέξετε το Κόκκινο, το Πράσινο ή το Μπλε για τη φωτεινότητα (Κέρδος) και την αντίθεση (Ενίσχυση). Επαναφορά: Επιλέξτε "Ναι" για επιστροφή στις προκαθορισμένες εργοστασιακές ρυθμίσεις για ρυθμίσεις του χρώματος. Εύρος Χρώματος Επιλέξτε ένα κατάλληλο τύπο μήτρας χρώματος από τους AUTO, RGB ή YUV. Ρύθμιση χρωμοδιαφοράς Χρησιμοποιήστε το ή το για να επιλέξετε τη χρωμοδιαφορά από Κανονική, Κόκκινο, Πράσινο ή Μπλε. 32

33 Χειριστήρια Χρήστη ΟΘΟΝΗ Φορμά Χρησιμοποιήστε αυτή τη λειτουργία για να επιλέξετε την αναλογία εικόνας που προτιμάτε. 4:3: Αυτή η μορφή είναι για πηγές εισόδου 4x3. 16:9: Αυτή η μορφή είναι για πηγές εισόδου 16x9, όπως HDTV και DVD που έχουν βελτιωθεί για Ευρεία Τηλεόραση. LBX: Αυτή η μορφή είναι για πηγές που δεν είναι 16x9, letterbox και για χρήστες που χρησιμοποιούν αναμορφικούς εξωτερικούς φακούς για την προβολή αναλογίας εικόνας 2,35:1 με τη χρήση πλήρους ανάλυσης. Φυσικό: Αυτό το φορμά προβάλλει την αρχική εικόνα χωρίς κλιμάκωση. Λεπτομερείς πληροφορίες για τη λειτουργία LBX: Ορισμένα DVD με φορμά Letter-Box δεν βελτιώνονται για τηλεοράσεις 16x9. Σε αυτή την κατάσταση, η εικόνα δεν θα φαίνεται σωστά όταν προβάλλεται στη λειτουργία 16:9. Σε αυτή την κατάσταση, προσπαθήστε να χρησιμοποιήσετε τη λειτουργία 4:3 για να προβάλλετε το DVD. Αν το περιεχόμενο δεν είναι 4:3, τότε θα υπάρχουν μαύρες γραμμές γύρω από την εικόνα σε προβολή 16:9. Για αυτού του τύπου το περιεχόμενο, μπορείτε να χρησιμοποιήσετε τη λειτουργία LBX για να ταιριάζει η εικόνα στην οθόνη 16:9. Αν χρησιμοποιείτε αναμορφικούς εξωτερικούς φακούς, αυτή η λειτουργία LBX σας επιτρέπει επίσης να παρακολουθήσετε περιεχόμενο 2,35:1 (περιλαμβανομένων πηγών Αναμορφικού DVD και ταινιών HDTV) που υποστηρίζουν αναμορφική ευρεία οθόνη, με ενίσχυση για οθόνη 16x9 σε ευρεία εικόνα 2,35:1. Σε αυτήν την περίπτωση, δεν υπάρχουν μαύρες γραμμές. Η ισχύς της λάμπας και η κάθετη ανάλυση χρησιμοποιούνται πλήρως. 33

34 Χειριστήρια Χρήστη Σήμα Εισόδου Προβολή στην Οθόνη Φορμά 4:3 Περιοχή προβολής Περιοχή εικόνας ή Φορμά 16:9 Φορμά LBX NOTE Η επιλογή "Υπερευρεία" είναι "Ανενεργό" από προεπιλογή. Χρήση του Super-Wide : 1. Πάρτε μια οθόνη με αναλογία εικόνας 2,0:1. 2. Ενεργοποιήστε το Υπερ-ευρεία. 3. Στοιχίστε σωστά την εικόνα του προβολέα στην οθόνη. 4. Απολαύστε την ταινία χωρίς μαύρες γραμμές. Ζουμ Πατήστε για να μειώσετε το μέγεθος μίας εικόνας. Πατήστε για να μεγεθύνετε μια εικόνα στην οθόνη προβολής. Μάσκα Άκρων Πατήστε για να μειώσετε το μέγεθος μίας εικόνας. Πατήστε για να μεγεθύνετε μια εικόνα στην οθόνη προβολής. Κ. Μετατόπ. Μετατοπίζει κάθετα τη θέση της προβαλλόμενης εικόνας. Κάθετο Keystone Πατήστε ή για να ρυθμίσετε την κάθετη παραμόρφωση της εικόνας και να κάνετε την εικόνα πιο τετράγωνη. Υπερ-ευρεία Το Υπερ-ευρεία είναι μια ιδιότητα που χρησιμοποιεί μια ειδική αναλογία εικόνας 2,0:1 που επιτρέπει την προβολή των ταινιών που έχουν αναλογία εικόνας 16:9 και 2,35:1 χωρίς μαύρες γραμμές στο επάνω και το κάτω μέρος της οθόνης. Ανενεργό: Μπορείτε να επιλέξετε την αναλογία εικόνας που θέλετε, περιλαμβανομένων των 4:3, 16:9, LBX και Φυσικά. Auto: Για να λυθούν οι διαφορές των μορφών εικόνας, αυτή η επιλογή μπορεί να διατηρήσει τη μορφή στην ίδια αναλογία εικόνας. Ενεργό (16:9): Μπορούν να επιλεχθούν φορμά μόνον 16:9. Ενεργό (2,35:1) Μπορούν να επιλεγούν μόνο φορμά 2,35:1. Τρεις διαστάσεις (3D) Πιέστε στο επόμενο μενού και μετά χρησιμοποιήστε το πλήκτρο ή για να επιλέξετε στοιχεία. 34

35 Χειριστήρια Χρήστη ΟΘΟΝΗ Τρεις διαστάσεις (3D) Λειτουργία 3D DLP-Link: Επιλέξτε "DLP Link" για να χρησιμοποιήσετε βελτιστοποιημένες ρυθμίσεις για 3Δ εικόνες DLP Link. (Για γυαλιά DLP, ανατρέξτε στη σελίδα 16). VESA 3D: Επιλέξτε "VESA 3D" για να χρησιμοποιήσετε τη βελτιστοποιημένη ρύθμιση για εικόνες VESA 3D. (Για εκπομπό 3Δ, ανατρέξτε στη σελίδα 13). 3D -> 2D Τρεις διαστάσεις (3D): Εμφάνιση σήματος 3D. L (Αριστερά): Εμφανίζει το αριστερό πλαίσιο 3Δ περιεχομένου. R (Δεξιά): Εμφανίζει το δεξί πλαίσιο 3Δ περιεχομένου. 35

36 Χειριστήρια Χρήστη NOTE Το "Φορμά 3D" υποστηρίζεται μόνον σε χρονισμό 3D μη HDMI 1.4a. Πατήστε "Είσοδος" για επιλογή του φορμά 3D. Φορμά 3D Ανενεργό: Πατήστε το "Απενεργοποίηση" για να απενεργοποιηθεί η μετατροπή του φορμά 3D. SideBySide: Προβολή σήματος 3D σε φορμά "Πλάι-πλάι". Top and Bottom: Προβολή σήματος 3D σε φορμά "Top and Bottom". Frame Sequential: Προβολή σήματος 3D σε φορμά "Frame Sequential". NOTE "Αντ. Συγχρον. 3D" δεν μπόρεσε να αποθηκεύσει τη ρύθμιση. Θα ρυθμιστεί σε "Ανενεργό" όταν τροφοδοτείται και αλλάζει πηγή. Αντ. Συγχρον. 3D Πιέστε το "Ενεργό" και αντιστρέψτε τα περιεχόμενα του αριστερού και δεξιού πλαισίου. Πατήστε το "Ανενεργό" για προεπιλεγμένα περιεχόμενα πλαισίου. 36

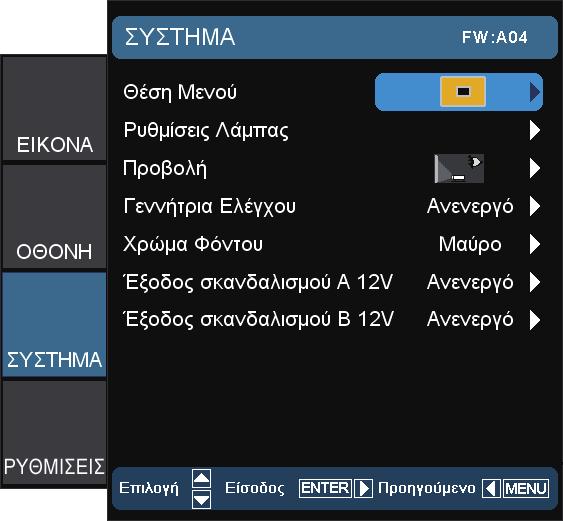

37 Χειριστήρια Χρήστη ΣΥΣΤΗΜΑ NOTE Η Οπίσθια Προβολή - Επιφάνεια Εργασίας και η προβολή Πίσω - Οροφή πρέπει να χρησιμοποιούνται με διαφανή οθόνη. Θέση Μενού Επιλέξτε τη θέση του μενού στην οθόνη προβολής. Ρυθμίσεις Λάμπας Πιέστε στο επόμενο μενού και μετά χρησιμοποιήστε το πλήκτρο ή για να επιλέξετε στοιχεία. Προβολή Μπροστινή προβολή Αυτή είναι η προεπιλεγμένη ρύθμιση. Η εικόνα προβάλλεται απευθείας στην οθόνη. Οπίσθια Προβολή- Επιφάνεια Εργασίας Με αυτή την επιλογή η εικόνα εμφανίζεται ανεστραμμένη. Μπροστά-Οροφή Με αυτή την επιλογή η εικόνα εμφανίζεται ανάποδα. Πίσω-Οροφή Με αυτή την επιλογή η εικόνα εμφανίζεται ανεστραμμένη και ανάποδα. 37

38 Χειριστήρια Χρήστη NOTE Η λειτουργία Γεννήτρια Ελέγχου θα γκριζάρει όταν είναι ενεργό το 3D. Γεννήτρια Ελέγχου Εμφανίζει ένα μοτίβο δοκιμής. Υπάρχουν τα μοτίβα Πλέγμα, Λευκό και Ανενεργό. Χρώμα Φόντου Χρησιμοποιήστε αυτή την ιδιότητα για την προβολή μιας "Μπλε", "Μαύρο" ή "Γκρι" οθόνης όταν δεν υπάρχει διαθέσιμο σήμα. Έξοδος σκανδαλισμού Α 12V Η Έξοδος σκανδαλισμού Α 12V παρέχει μια τυπική σκανδάλη για μηχανοκίνητες οθόνες. Έξοδος σκανδαλισμού Β 12V Πατήστε το "Ανενεργό" για να απενεργοποιηθεί η σκανδάλη. Πατήστε το "Ενεργό" για να ενεργοποιηθεί η σκανδάλη και το προγραμματιζόμενο υπομενού. Η πρόσβαση στο υπομενού γίνεται από την επιλογή "Ενεργό" και το πάτημα του πλήκτρου "Είσοδος" στο τηλεχειριστήριο. Η επιλογή ενός στοιχείου στο υπομενού θα ενεργοποιήσει τη σκανδάλη όταν επιλεγεί το αντίστοιχο είδος εικόνας. Για παράδειγμα, έχει επιλεγεί η 4:3 αυτό σημαίνει πως η Σκανδάλη B θα είναι ενεργή όταν η λειτουργία προβολής του προβολέα ρυθμιστεί σε 4:3. Η σκανδάλη θα είναι ανενεργή για όλες τις άλλες επιλογές λειτουργίας προβολής. 38

39 Χειριστήρια Χρήστη Auto 235: Όταν ενεργοποιηθεί η επιλογή "Auto 235", ο προβολέας θα ανιχνεύσει αυτόματα την εμφάνιση παρουσίασης αναλογίας 2,35:1 και θα ενεργοποιήσει τη σκανδάλη σε αυτή τη θύρα η οποία, με τη σειρά της, μπορεί να χρησιμοποιηθεί για να ενεργοποιήσει μια διάταξη μηχανοκίνητου αναμορφωτικού φακού. Μπορούν με αυτόν τον τρόπο να χρησιμοποιηθούν η ρύθμιση "Auto 235" και μια μηχανοποιημένη αναμορφική διάταξη φακών για να παρέχουν ένα πλήρως αυτοματοποιημένο σύστημα προβολής "Constant Height (Σταθερού Ύψους)". Auto 3D: Όταν είναι ενεργοποιημένο το "Auto 3D", ο προβολέας θα ανιχνεύσει αυτόματα πότε μία 3Δ εικόνα εμφανίζεται και θα ενεργοποιήσει τη σκανδάλη σε αυτή τη θύρα. 39

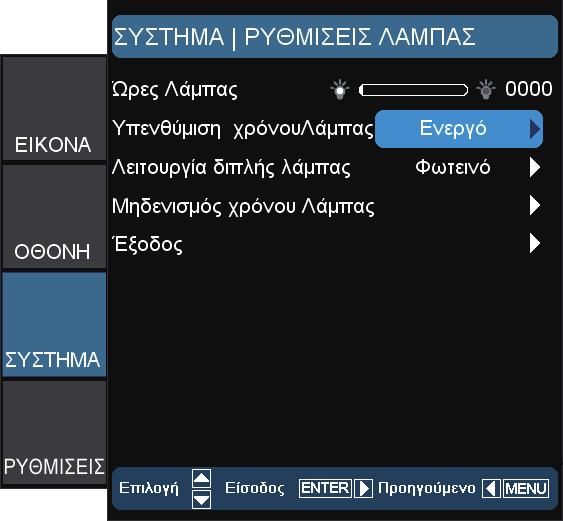

40 Χειριστήρια Χρήστη ΣΥΣΤΗΜΑ ΡΥΘΜΙΣΕΙΣ ΛΑΜΠΑΣ NOTE Η "Λειτουργία διπλής λάμπας" μπορεί να έχει ξεχωριστά διαφορετικές ρυθμίσεις για 2D και για 3D. Ώρες Λάμπας Εμφανίζει το συνολικό χρόνο λειτουργίας της λάμπας. Υπενθύμιση χρόνουλάμπας Επιλέξτε τη λειτουργία αυτή για να εμφανίσετε ή να αποκρύψετε το προειδοποιητικό μήνυμα όταν προβάλλεται το μήνυμα αλλαγής της λάμπας. Το μήνυμα θα εμφανιστεί 30 ώρες πριν να συμπληρωθεί ο συνιστώμενος χρόνος αντικατάστασης της λάμπας. Λειτουργία διπλής λάμπας Φωτεινό: Επιλέξτε "Φωτεινό" για να αυξήσετε τη φωτεινότητα. ΚΑΝΟΝΙΚΟ: Επιλέξτε το "ΚΑΝΟΝΙΚΟ" για να χαμηλώσει το φως της λάμπας του προβολέα, γεγονός που θα μειώσει την κατανάλωση ενέργειας και θα αυξήσει τη ζωή της λάμπας. Image AI Η Image AI βελτιώνει την αντίθεση της εικόνας βελτιστοποιώντας τη φωτεινότητα της λάμπας σύμφωνα με το περιεχόμενο της εικόνας. Μηδενισμός χρόνου Λάμπας Μηδενίζει τις ώρες ζωής της λάμπας μετά την αντικατάσταση της λάμπας. 40

41 ΡΥΘΜΙΣΕΙΣ Χειριστήρια Χρήστη Γλώσσα Επιλέξτε το πολύγλωσσο μενού της OSD. Πατήστε ή στο υπομενού και στη συνέχεια χρησιμοποιήστε το ή το για να επιλέξετε τη γλώσσα που επιθυμείτε. Πατήστε "Επιλογή (Είσοδος)" για να ολοκληρώσετε την επιλογή. Πηγή εισόδου Ενεργοποιεί πηγές εισόδου από HDMI 1, HDMI 2, Component, VGA και Video. Πιέστε στο επόμενο μενού και μετά χρησιμοποιήστε το πλήκτρο ή για να επιλέξετε στοιχεία. Πατήστε "Επιλογή (Είσοδος)" για να ολοκληρώσετε την επιλογή. Ο προβολέας θα αναζητήσει μόνο τις εισόδους που έχετε απόεπιλέξει. Κλείδωμα Πηγής Όταν αυτή η λειτουργία είναι απενεργοποιημένη, ο προβολέας θα αναζητάει άλλα σήματα αν χαθεί το τρέχον σήμα εισόδου. Όταν είναι ενεργοποιημένη αυτή η λειτουργία, θα αναζητάει μια συγκεκριμένη θύρα σύνδεσης. Μεγάλο Υψόμετρο Επιλέξτε το "Ενεργό" για να ενεργοποιήσετε την κατάσταση Μεγάλο Υψόμετρο. Κάνει τους ανεμιστήρες να λειτουργούν συνέχεια σε πλήρη ταχύτητα ώστε να επιτραπεί η σωστή ψύξη του προβολέα σε μεγάλο υψόμετρο. Απόκρ. Πληροφοριών Πατήστε "Ενεργό" για απόκρυψη του μηνύματος πληροφοριών. Πατήστε "Ανενεργό" για εμφάνιση του μηνύματος "αναζήτηση". 41

42 Χειριστήρια Χρήστη NOTE NOTE Το "Σήμα" δεν υποστηρίζεται όταν η πηγή εισόδου είναι HDMI. Το "IRE" υποστηρίζεται μόνο σε σήμα NTSC. Αυτόμ. Απενεργοπ. Ρυθμίστε το χρονικό διάστημα μετά το οποίο, εφόσον δεν υπάρξει σήμα εισόδου, θα σβήσει το σύστημα. (Σε λεπτά). Σήμα Για πηγή RGB/Component Συχνότητα: Αλλάζει τη συχνότητα της εμφάνισης δεδομένων για να ταιριάζει με τη συχνότητα της κάρτας γραφικών του υπολογιστή σας. Χρησιμοποιήστε αυτή τη λειτουργία μόνο αν η εικόνα φαίνεται να τρεμοπαίζει κάθετα. Φάση: Συγχρονίζει το χρονισμό του σήματος της οθόνης με αυτόν της κάρτας γραφικών. Αν η εικόνα είναι ασταθής ή τρεμοπαίζει, χρησιμοποιήστε αυτή τη λειτουργία για να τη διορθώσετε. Οριζ. Θέση: Ρύθμιση της οριζόντιας θέσης της εικόνας. Καθ. Θέση: Ρύθμιση της κάθετης θέσης της εικόνας. ΑΥΤΟΜΑΤΗ: Επιλέγει αυτόματα το σήμα. Εάν χρησιμοποιείτε αυτή τη λειτουργία, τα στοιχεία Συχνότητα και Φάση γκριζάρουν και εάν το Σήμα δεν είναι αυτόματο, τα στοιχεία Συχνότητας και Φάσης θα εμφανιστούν για να συντονίσει χειροκίνητα τις αποθηκευμένες ρυθμίσεις αφού απενεργοποιηθεί ο προβολέας και ενεργοποιηθεί πάλι. Για Πηγή Video: Επίπεδο Λευκού: Επιτρέπει στο χρήστη να ρυθμίσει το Επίπεδο Λευκού όταν υπάρχει είσοδος σημάτων SVideo ή Video/CVBS. Επίπεδο Μαύρου: Επιτρέπει στο χρήστη να ρυθμίζει το Επίπεδο Μαύρου κατά την είσοδο σημάτων S-Video ή Video/ CVBS. Κορεσμός: Ρυθμίζει μια εικόνα βίντεο από μαύρο και άσπρο σε πλήρως κορεσμένο χρώμα. Πατήστε το για να μειώσετε την ποσότητα του χρώματος στην εικόνα. Πατήστε το για να αυξήσετε την ποσότητα του χρώματος στην εικόνα. Τόνος: Ρυθμίζει την ισορροπία χρώματος του κόκκινου και του πράσινου. Πατήστε το για να αυξήσετε την ποσότητα του πράσινου στην εικόνα. Πατήστε το για να μειώσετε την ποσότητα του κορεσμού στην εικόνα. IRE: Ρυθμίζει τη μέτρηση των σημάτων composite video. Επαναφορά Επιστροφή των προσαρμογών και ρυθμίσεων στις προεπιλεγμένες εργοστασιακές τιμές. Προσωρινά: Επαναφέρετε τις ρυθμίσεις του προσωρινού σήματος στις προεπιλεγμένες εργοστασιακές τιμές. Όλα: Επιστρέφει τις ρυθμίσεις όλων των μενού στις προεπιλεγμένες εργοστασιακές τιμές. 42

43 Παραρτήματα Αντιμετώπιση Προβλημάτων Αν αντιμετωπίζετε πρόβλημα με τον προβολέα σας, ανατρέξτε στις ακόλουθες πληροφορίες. Αν το πρόβλημα επιμένει, επικοινωνήστε με τον τοπικό αντιπρόσωπο ή το κέντρο επισκευών. Προβλήματα Εικόνας Δεν εμφανίζεται εικόνα στην οθόνη Βεβαιωθείτε πως όλα τα καλώδια και οι συνδέσεις τροφοδοσίας έχουν συνδεθεί με σωστά και καλά όπως περιγράφεται στην ενότητα "Εγκατάσταση". Σιγουρευτείτε πως όλες οι ακίδες στις υποδοχές δεν έχουν λυγίσει ή σπάσει. Ελέγξτε αν η λάμπα του προβολέα έχει εγκατασταθεί σωστά. Παρακαλούμε ανατρέξτε στην ενότητα "Αντικατάσταση της λάμπας". Σιγουρευτείτε πως έχετε αφαιρέσει το καπάκι του φακού και πως είναι αναμμένος ο προβολέας. Η εικόνα δεν είναι εστιασμένη Σιγουρευτείτε ότι το κάλυμμα του φακού έχει αφαιρεθεί. Ρυθμίστε το Δαχτυλίδι Εστίασης στο φακό του προβολέα. Σιγουρευτείτε πως η οθόνη προβολής βρίσκεται μέσα στην απαιτούμενη απόσταση 1,5 έως 10,0 μέτρων (4,9 έως 32,8 ποδιών) από τον προβολέα. Η εικόνα είναι παραμορφωμένη κατά την προβολή τίτλου 16:9 DVD Όταν αναπαράγετε αναμορφωτικό DVD ή 16:9 DVD, ο προβολέας θα εμφανίσει τη βέλτιστη εικόνα σε φορμά 16: 9 από την πλευρά του προβολέα. Κατά την αναπαραγωγή ταινίας DVD σε μορφή LBX, παρακαλούμε αλλάξτε τη μορφή σε LBX στην OSD του προβολέα. Αν αναπαράγετε DVD με φορμά 4:3, αλλάξτε το φορμά στο μενού OSD του προβολέα σε 4:3. Αν η εικόνα εξακολουθεί να είναι παραμορφωμένη, θα χρειαστεί επίσης να ρυθμίστε την αναλογία εικόνας ως ακολούθως: Ρυθμίστε το φορμά προβολής σε αναλογία εικόνας 16:9 (ευρεία) στη συσκευή αναπαραγωγής DVD. Η εικόνα είναι πολύ μικρή ή πολύ μεγάλη Ρυθμίστε το μοχλό ζουμ στο πάνω μέρος του προβολέα. Μετακινήστε τον προβολέα πιο κοντά ή πιο μακριά στην οθόνη. Πατήστε το "Μενού" στον πίνακα του προβολέα, πάτε "ΟΘΟΝΗ -->Φορμά". Δοκιμάστε τις διαφορετικές ρυθμίσεις. 43

44 Παραρτήματα Η εικόνα έχει λοξές πλευρές: Αν είναι δυνατόν, επανατοποθετήστε τον προβολέα έτσι ώστε να βρίσκεται στο κέντρο της οθόνης και κάτω από την κάτω πλευρά της οθόνη. Χρησιμοποιήστε "Οθόνη-->Κάθετο Keystone" από το OSD για να κάνετε ρύθμιση. Η εικόνα είναι αντεστραμμένη Επιλέξτε "Σύστημα-->Προβολή" από το OSD και ρυθμίστε την κατεύθυνση προβολής. Θολή διπλή εικόνα Πατήστε το πλήκτρο "Ρύθμιση από πλευρά σε πλευρά (SideBySide)" και "Ανενεργό" για να αποφύγετε την προβολή κανονικής εικόνας 2Δ ως θολή και διπλή. Φορμά για δυο εικόνες, πλάι-πλάι Πατήστε το πλήκτρο "Ρύθμιση από πλευρά σε πλευρά (SideBySide)" σε "SideBySide" όταν το σήμα εισόδου είναι HDMI 1.3 2D 1080i πλάι-πλάι. Η εικόνα δεν προβάλλεται σε 3Δ Ελέγξτε εάν η μπαταρία των γυαλιών 3Δ έχει τελειώσει. Ελέγξτε εάν τα γυαλιά 3Δ είναι ενεργοποιημένα. Όταν το σήμα εισόδου είναι HDMI 1.3 2D (1080i πλάιπλάι μισό), πατήστε το πλήκτρο "Ρύθμιση από πλευρά σε πλευρά (SideBySide)" στον προσαρμογέα του μεταβείτε σε "SideBySide". 44

45 Παραρτήματα Άλλα προβλήματα Ο προβολέας δεν ανταποκρίνεται στα πλήκτρα ελέγχου Αν είναι δυνατόν, σβήστε τον προβολέα, στη συνέχεια αφαιρέστε το καλώδιο τροφοδοσίας από την πρίζα και περιμένετε τουλάχιστον 20 δευτερόλεπτα πριν συνδέσετε ξανά στην πρίζα του ρεύματος. Η λάμπα έχει καεί ή κάνει ένα ξερό ήχο Όταν η λάμπα φτάσει στο τέλος της ζωής της, μπορεί να καεί και να κάνει ένα δυνατό ξερό θόρυβο. Αν αυτό συμβεί, ο προβολέας δε θα ξανανάψει μέχρι να αντικατασταθεί η λάμπα. Για να αντικαταστήσετε τη λάμπα, ακολουθήστε τη διαδικασία που αναφέρεται στην ενότητα "Αντικατάσταση της Λάμπας". Προβλήματα με το τηλεχειριστήριο Αν δεν λειτουργεί το τηλεχειριστήριο Ελέγξτε εάν η γωνία λειτουργίας του τηλεχειριστηρίου είναι εντός ±25 τόσο οριζοντίως όσο όσο και καθέτως από τους δέκτες IR στον προβολέα. Σιγουρευτείτε ότι δεν υπάρχουν εμπόδια ανάμεσα στο τηλεχειριστήριο και στον προβολέα. Μετακινηθείτε σε απόσταση έως 6 μέτρα (20 πόδια) από τον προβολέα. Σιγουρευτείτε ότι οι μπαταρίες έχουν τοποθετηθεί σωστά. Αντικαταστήστε τις μπαταρίες αν έχουν εξαντληθεί. 45

46 POWER TEMP LAMP STANDBY Παραρτήματα Μηνύματα αναμμένων LED NOTE Αναμμένο LED τροφοδοσίας: Κανένα Σήμα. Εμφανίζεται το μενού OSD και ανιχνεύτηκε σήμα. Σβηστό LED τροφοδοσίας: Ανιχνεύτηκε σήμα αλλά εξαφανίστηκε το μενού OSD. Μήνυμα Κατάσταση Αναμονής (Καλώδιο εισόδου τροφοδοσίας) Ενεργοποίηση (προειδοποίηση) Ενεργοποίηση και ανάβει η λάμπα Λυχνία LED τροφοδοσίας (Κόκκινη) Λυχνία LED τροφοδοσίας (Μπλε) Λυχνία LED Θερμοκρασίας (Κόκκινη) Λυχνία LED Λάμπας (Πορτοκαλί) Σταθερό φως Ανενεργό Ανενεργό Ανενεργό Ανενεργό Αναβοσβήνει Ανενεργό Ανενεργό Ανενεργό Σταθερό φως * Ανενεργό Ανενεργό Απενεργοποίηση (ψύξη) Ανενεργό Αναβοσβήνει Ανενεργό Ανενεργό Σφάλμα (Βλάβη Λάμπας) Αναβοσβήνει Ανενεργό Ανενεργό Σταθερό φως Σφάλμα (Βλάβη Ανεμιστήρα) Αναβοσβήνει Ανενεργό Αναβοσβήνει Ανενεργό Σφάλμα (Βλάβη Ανεμιστήρα) Αναβοσβήνει Ανενεργό Σταθερό φως Ανενεργό STANDBY POWER TEMP LAMP 46

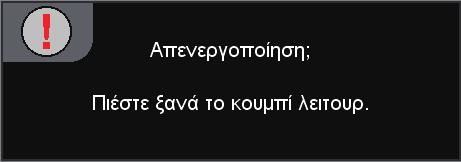

47 Παραρτήματα Μηνύματα που εμφανίζονται στην οθόνη Χρον/πτης Απενεργ. Ενεργός: Προειδοποίηση λάμπας: Απενεργοποίηση: 47

48 Παραρτήματα Αντικατάσταση της Λάμπας Ο προβολέας ανιχνεύει αυτόματα τη διάρκεια ζωής της λάμπας. Όταν η διάρκεια ζωής της λάμπας πλησιάζει στο τέλος της, θα λάβετε ένα προειδοποιητικό μήνυμα. Όταν δείτε αυτό το μήνυμα, παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών για να αλλαχθεί η λάμπα όσο το δυνατό πιο σύντομα. Σιγουρευτείτε πως ο προβολέας έχει κρυώσει για τουλάχιστον 30 λεπτά πριν από την αλλαγή της λάμπας. Προειδοποίηση: Αν είναι τοποθετημένος στην κορυφή, να είστε προσεκτικοί όταν ανοίγετε τον πίνακα της λάμπας. Συνιστάται να φοράτε γυαλιά ασφαλείας κατά την αλλαγή του γλόμπου όταν ο προβολέας είναι τοποθετημένος στην οροφή. "Πρέπει να δοθεί προσοχή ώστε να αποφευχθεί πιθανή πτώση από τον προβολέα χαλαρών εξαρτημάτων." Προειδοποίηση: Το διαμέρισμα της λάμπας είναι ζεστό! Αφήστε το να κρυώσει προτού αλλάξετε τη λάμπα! Προειδοποίηση: Για να μειώσετε τον κίνδυνο τραυματισμού, μη ρίξετε τη μονάδας της λάμπας και μην ακουμπήσετε το γλόμπο της. Αν πέσει, ο γλόμπος μπορεί να σπάσει και να σας τραυματίσει. 48
