1 Εργαστήριο: ΠΡΑΓΜΑΤΟΓΝΩΜΟΣΥΝΕΣ Διδάσκων καθηγητής: Δημήτρης Μαργαρίτης

2 Ορισμός του τροχαίου ατυχήματος Τροχαίο ατύχημα θεωρείται ένα αιφνίδιο και ζημιογόνο γεγονός που προκαλείται από την λειτουργία κίνηση οχήματος και προξενεί βλάβη σε πρόσωπα και πράγματα. Ο προσδιορισμός του ατυχήματος ως τροχαίου εξαρτάται από το γεγονός ότι προήλθε από όχημα και συνέβη κατά τη λειτουργία αυτού. Για να θεωρηθεί ένα ατύχημα ως τροχαίο θα πρέπει να συντρέχουν οι παρακάτω προϋποθέσεις: το όχημα να βρίσκεται σε λειτουργία κίνηση να προκληθεί ζημιά τραυματισμός θάνατος να μην υπάρχει πρόθεση (δόλος) από τους εμπλακέντες στο ατύχημα. Αν μια από τις παραπάνω συνιστώσες απουσιάζει δεν συντρέχει περίπτωση τροχαίου ατυχήματος.

3 Κατηγορίες τροχαίων ατυχημάτων Τα τροχαία ατυχήματα διακρίνονται σε τρεις κατηγορίες ανάλογα με τα αποτελέσματα που επιφέρουν. Αυτές είναι οι παρακάτω: Τροχαία Ατυχήματα Υλικών Ζημιών. Τα ατυχήματα αυτά είναι και τα πλέον ανώδυνα, καθ ότι δεν διακυβεύεται το αγαθό της ζωής των εμπλακέντων. Η αποκατάσταση των ζημιών είναι μια απλή υπόθεση Τροχαία Ατυχήματα με Τραυματισμό. Όταν προκληθεί ελαφρός ή σοβαρός τραυματισμός ανθρώπων Τροχαία Θανατηφόρα Ατυχήματα. Όταν έχουμε το θάνατο ενός ή περισσοτέρων εμπλακέντων στο ατύχημα ανθρώπων

4 Χαρακτηριστικά ενός Πραγματογνώμονα Αναζήτηση απαντήσεων Εμμονή στη λεπτομέρεια Συνεχή ενημέρωση σχετικά με την τεχνολογία Αντικειμενικότητα Ουδετερότητα Καλός ακροατής Καλός συνομιλητής Να εμπνέει εμπιστοσύνη Κάλοςγνώστηςτωννόμωντηςφυσικής Κάλος γνώστης των οχημάτων Ήθος

5 Εργαλεία Ασφάλειας στο δρόμο Προστασίας του πραγματογνώμονα Μέτρησης αποστάσεων Όργανα ελέγχου οχήματος Αποτύπωσης στοιχείων Καταγραφής πληροφοριών Γενικά εργαλεία

6 Ασφάλειας στο δρόμο Φωσφορούχο γιλέκο Κώνοι Προειδοποιητικά φωτιστικά σώματα Φάρος στο όχημα

7 Προστασίας του πραγματογνώμονα Πλαστική φόρμα (εγκληματολογικό) και προστασία για τα μαλλιά/παπούτσια Γάντια χειρούργου Γάντια βιομηχανικής χρήσης Μάσκα Παπούτσια για βαριές εργασίες (σιδερένια μύτη) Φόρμα μηχανικού

8 Μέτρησης αποστάσεων Μέτρο Μετροταινία Μετρητικός τροχός Ξύλινος σπαστός κανόνας Συσκευή μέτρησης με Laser

9 Φωτογραφική κάμερα 3D Scanner Αποτύπωσης στοιχείων

10 Εκτροπή (spin out) Κάθε τροχός: Έχει διαφορετική ταχύτητα Διαγράφει διαφορετική απόσταση Έχει διαφορετική γωνία ολίσθησης

11 Ορισμός του όρου EES International Standard definition for EES (ISO/DIS :1996(E)): The equivalent speed at which a particular vehicle would need to contact any fixed rigid object in order to dissipate the deformation energy corresponding to the observed vehicle residual crush. Μονάδα μέτρησης: km/h Δεν ορίζουμε κατεύθυνση

12 Βάσεις δεδομένων EES Dr. Melegh database AZT (Allianz Zentrum für Technik GmbH) D4 Crashtest Database.pdf

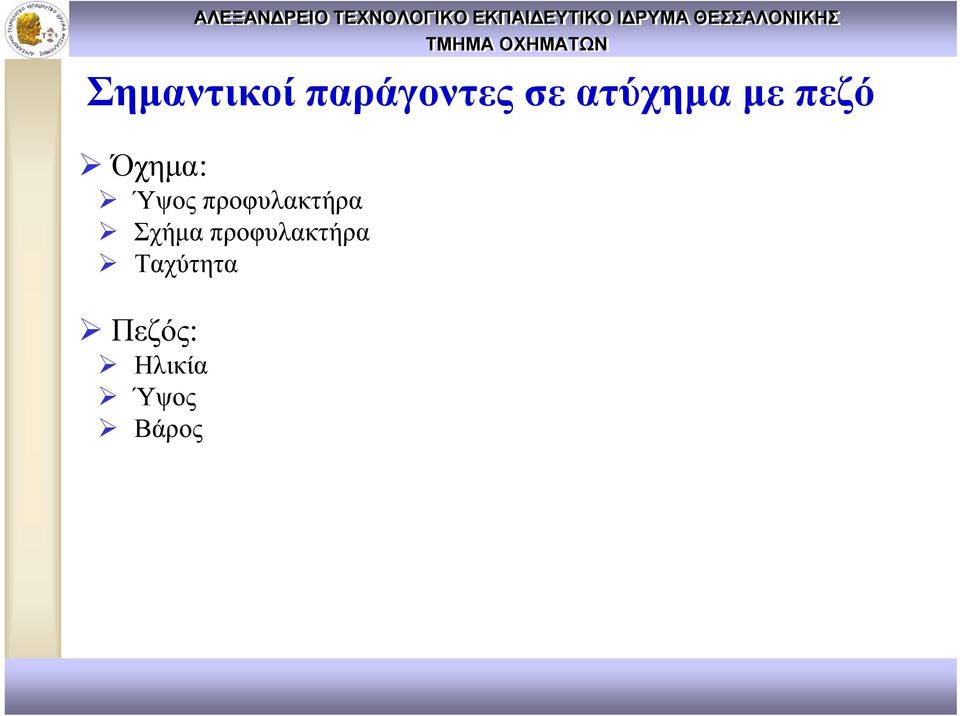

13 Σημαντικοί παράγοντες σε ατύχημα με πεζό Όχημα: Ύψος προφυλακτήρα Σχήμα προφυλακτήρα Ταχύτητα Πεζός: Ηλικία Ύψος Βάρος

14 Κινηματική του σώματος Βηματισμός: ποιο πόδι κινείται πρώτο Ανάλογα και τα ίχνη που θα αποτυπωθούν στο οδόστρωμα και στα παπούτσια του πεζού Μετά τη σύγκρουση: Ώθηση προς τα εμπρός (μικρά παιδιά) Ώθηση πλαγίως (σύγκρουση από τα πλάγια) Εκτίναξη προς τα επάνω, προσγείωση στο καπό και διαχωρισμός Εκτίναξη προς τα επάνω και ολίσθηση πάνω από την οροφή του οχήματος

15 Ίχνη στο όχημα από ατύχημα με πεζό Καθαρά σημεία στον προφυλακτήρα, οροφή, πίσω τζάμι/προφυλακτήρας λόγω της επαφής Ίχνη από ιστό σώματος σε αιχμηρά σημεία, ακμές Υπολείμματα τριχών στους υαλοπίνακες, υαλοκαθαριστήρες Μικρά βαθουλώματα στην πρώτη κολώνα του οχήματος

16 Σχεδιασμός μοντέλων προσομοίωσης Με τη μέθοδο των Πεπερασμένων Στοιχείων (Finite Elements, FE) Με τη μέθοδο Multi-body

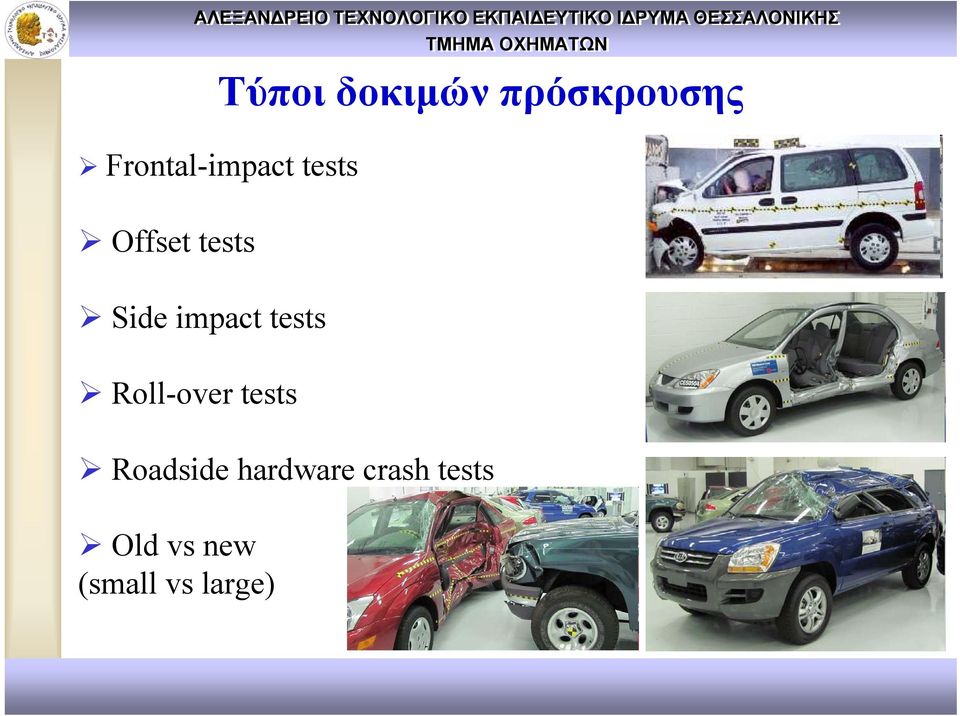

17 Τύποι δοκιμών πρόσκρουσης Frontal-impact tests Offset tests Side impact tests Roll-over tests Roadside hardware crash tests Old vs new (small vs large)

18 Ποιοι διεξάγουν τα τεστ; Κατασκευαστές οχημάτων Κατασκευαστές εξαρτημάτων Ερευνητικά κέντρα Κυβερνητικοί οργανισμοί Φορείς προστασίας του καταναλωτή Συμπράξεις των παραπάνω

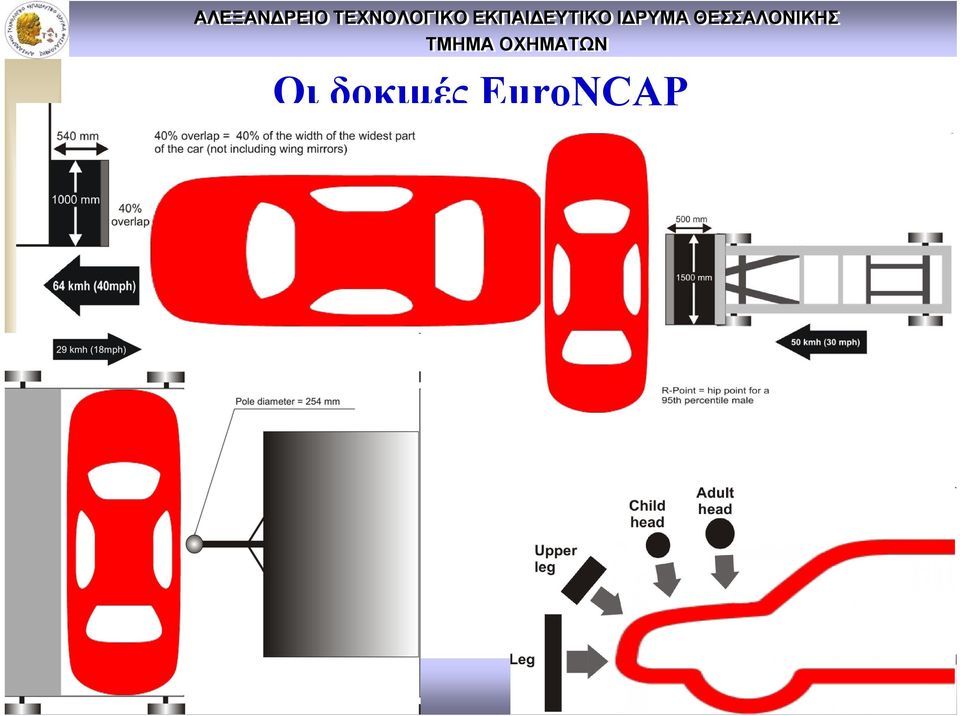

19 Οι δοκιμές EuroNCAP

20 Crash dummies Hybrid III ES-2 3 χρόνων 18 μηνών Οι πονεμένοι

21 Αξιολόγηση των τεστ (1) Κατηγοριοποίηση σύμφωνα με τον τύπο οχήματος: Passenger car MPV Off-roader Roadster Pickup Σε κάθε κατηγορία, οχήματα που έχουν διαφορά εντός 150kg θεωρούνται συγκρίσιμα. Ηβαθμολόγηση Adult Occupant Protection Child Occupant Protection Pedestrian Protection Safety Assist

22 Σύνταξη έκθεσης πραγματογνωμοσύνης (σημαντικότερες ενότητες) Ερωτήματα προς απάντηση Περιγραφή τόπου ατυχήματος Περιγραφή οχήματος Κίνηση οχήματος πριν και μετά τη σύγκρουση Περιγραφή πρόσκρουσης Απάντηση τεθέντων ερωτημάτων Συμπεράσματα Παράρτημα Φωτογραφικό υλικό που να υποστηρίζει το περιεχόμενο των παραπάνω ενοτήτων Τυπολόγιο σύνθετοι υπολογισμοί Πηγές δεδομένων - βιβλιογραφία

23 Καλή Επιτυχία
