1 TEST REPORT Αναλυτής Σήματος DVB Combo 8dtek TSM-8800 Ψηφιακός Αναλυτής Σήματος για Σήματα DVB-S και DVB-T με Στιβαρό Σχεδιασμό και Πλήρη Χαρακτηριστικά! Από την αρχή της δορυφορικής εποχής υπήρχε πάντα ένα πρόβλημα για τον αδιάλλακτο δορυφορικό χομπίστα: τα απαραίτητα υλικά για την σωστή ευθυγράμμιση της κεραίας του, δηλαδή, ένας δορυφορικός αναλυτής σήματος ήταν πάντα υπερβολικά ακριβώς. Όταν ξεκίνησε η μετάβαση στις ψηφιακές μεταδόσεις, κατέστη τελικά δυνατή η ύπαρξη αναλυτών σημάτων με επαγγελματικά χαρακτηριστικά σε πολύ χαμηλότερες τιμές. 0.6 Από τότε, το TELE-satellite έχει παρουσιάσει αρκετούς από αυτούς τους αναλυτές, εφόσον πληρούσαν τις απαιτήσεις ποιότητας και λειτουργικότητας μας. Μια από αυτές τις συσκευές, 26 TELE-satellite Global Digital TV Magazine 04-05/2010

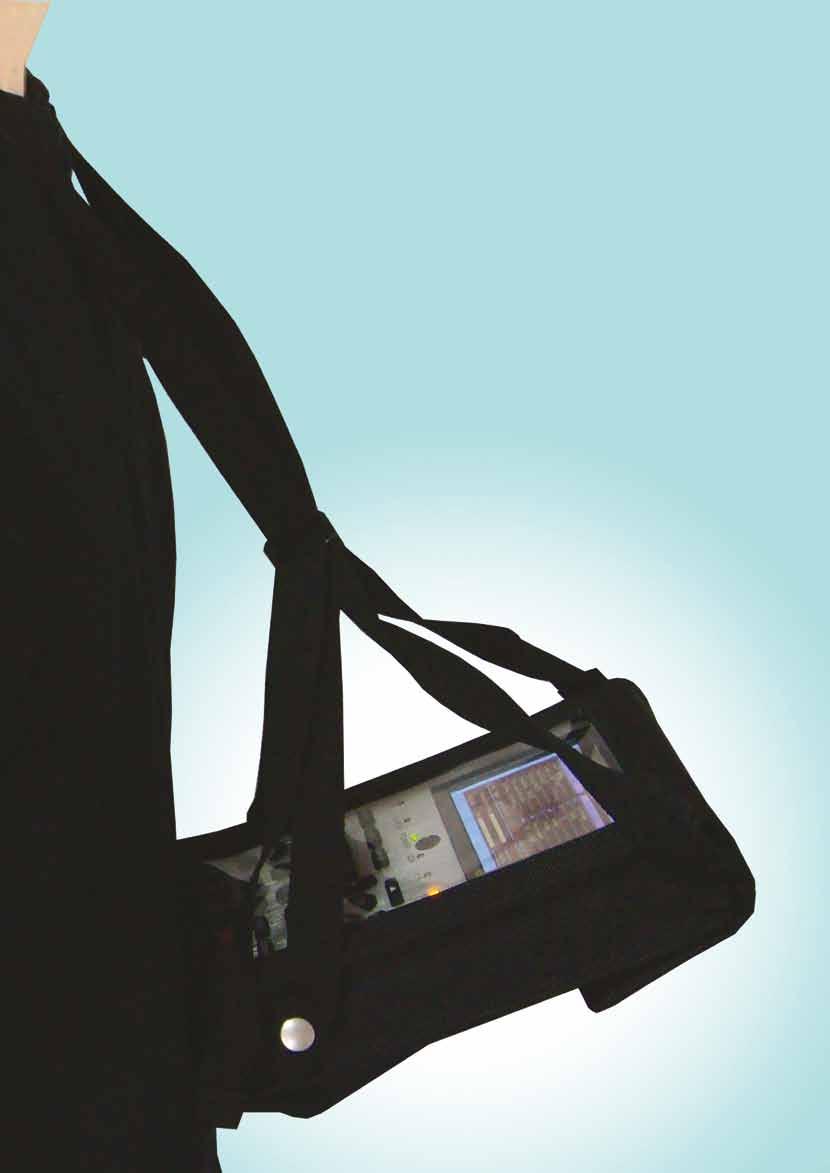

2 που αναμφισβήτητα καλύπτει και τα δύο είδη απαιτήσεών μας είναι ο TSM-8800 από την 8dtek. Η 8dtek ιδρύθηκε το 2008 στο Χονγκ Κονγκ και εξειδικεύεται στην ανάπτυξη εξελιγμένων τεχνολογικά λύσεων. Ο TSM-8800 αποτελεί ένα τέλειο παράδειγμα. πρόληψη από τυχαία πτώση του αναλυτή στο έδαφος κατά την διάρκεια μιας εγκατάστασης. Ενώ προσπαθείτε να προσαρμόσετε την κεραία είναι απλά πολύ πιο εύκολος τρόπος να ελέγξετε όλες τις λειτουργίες του αναλυτή χρησιμοποιώντας το μίνι τηλεχειριστήριο. Και σε περίπτωση που χρειαστείτε να χρησιμοποιήσετε και τα δύο σας χέρια, τότε το τηλεχειριστήριο μπορεί να τοποθετηθεί εύκολα στην τσέπη σας. Ο αναλυτής σήματος δια /2010 8dtek TSM-8800 Εύκολα μενού και εξαιρετικά απλή λειτουργία Όταν ανοίξαμε το κουτί, ήταν προφανές ότι η 8dtek δεν είχε αμελήσει ούτε για την ποιότητα των περιφερειακών. Απόλυτα στιβαρός και καλοφτιαγμένος. Δεν υπάρχει άλλος τρόπος για να τον περιγράψουμε. Τα ηλεκτρονικά έχουν τοποθετηθεί σε ένα στιβαρό κουτί αλουμινίου που είναι ασημί βαμμένο. Ο ίδιος ο αναλυτής κάθεται όμορφα στο χέρι σας και είναι προστατευμένος από πτώσεις και άλλες περιβαλλοντικές ανησυχίες. Ο κατασκευαστής περιβάλλει τον αναλυτή επίσης με ένα προστατευτικό από καουτσούκ με ανοίγματα για τις συνδέσεις στο κάτω μέρος, καθώς και τα άνω και κάτω άκρα. Αυτό το προστατευτικό καουτσούκ εμποδίζει στον αναλυτή να γλυστρήσει σε σχεδόν οποιαδήποτε επιφάνεια. Εξαιτίας του σχετικά μεγάλου βάρους του, στηρίζεται σταθερά στη θέση του και, συνεπώς, είναι ακόμη πιο εύχρηστος. Η πρόσοψη φιλοξενεί μια LCD οθόνη 3,5 ιντσών. Είναι πολύ ευανάγνωστη και παράγει πολύ μικρές αντανακλάσεις και σε άμεσο ηλιακό φως. Έξι λυχνίες LED βρίσκονται ακριβώς κάτω από την οθόνη και εμφανίζουν την τρέχουσα κατάσταση λειτουργίας του αναλυτή. Με μία ματιά μπορείτε να προσδιορίσετε το τρέχον επίπεδο πόλωση, καθώς και την τρέχουσα περιοχή συχνοτήτων (υψηλή ή χαμηλή) και εάν ο αναλυτής έχει κλειδώσει με ένα σήμα. Η 8dtek έχει ενσωματώσει ένα δέκτη υπερύθρων, ακριβώς δίπλα από τα LED. Περίμενε ένα λεπτό... ένας δέκτης υπερύθρων σε έναν αναλυτή σήματος; Στην πραγματικότητα, δεν είναι κακή ιδέα! Ο αναλυτής σήματος μπορεί να τοποθετηθεί σε ένα ασφαλές σημείο κατά την διάρκεια της εγκατάστασης, ενώ η κεραία ή το LNB προσαρμόζονται, ο αναλυτής σήματος μπορεί να λειτουργήσει χρησιμοποιώντας το τηλεχειριστήριο που έχει μέγεθος πιστωτικής κάρτας. Αυτό συμβάλλει στην /2010 TELE-satellite Global Digital TV Magazine 27

3 θέτει 15 κουμπιά λειτουργίας, ένα κουμπί σε σχήμα σταυρού καθώς και μια σειρά από πλήκτρα 0 έως 9. Όλα αυτά τα κουμπιά εκτός από τα δύο κουμπιά on / off κουμπιά μπορούν επίσης να βρεθούν και στο τηλεχειριστήριο που καθιστά δυνατό τον πλήρη έλεγχο του TSM-8800 από απόσταση. Ο TSM-8800 διαθέτει επίσης όλα τα απαραίτητα βύσματα που θα μπορούσατε ποτέ να χρησιμοποιήσετε. Εκτός από την δορυφορική είσοδο IF και το ενσωματωμένο ηχείο, θα βρείτε εξόδους RCA A/V και εισόδους A/V στην κάτω πλευρά της μονάδας. Η σύνδεση με έναν υπολογιστή μπορεί να γίνει μέσω της θύρας USB και περιλαμβάνεται ένας αντάπτορας USB/Serial. Αυτό σας επιτρέπει πέρα από το να φορτώσετε νέο λογισμικό λειτουργίας, να επεξεργαστείτε τις διάφορες ρυθμίσεις και τις παραμέτρους απευθείας από τον υπολογιστή. Το μόνο μειονέκτημα είναι ότι το καλώδιο διασύνδεσης διαθέτει μια σύνδεση USB στο ένα άκρο που συνδέεται με τον αναλυτή, ενώ στο άλλο άκρο που συνδέεται με τον υπολογιστή έχει μια σειριακή σύνδεση, κάτι που ίσως να μην μπορείτε να βρείτε στους νέους σταθερούς ή φορητούς υπολογιστές. Η μεγάλη ποικιλία αξεσουάρ περιλαμβάνει μια κατάλληλη παροχή ρεύματος, ένα τροφοδοτικό για χρήση σε αυτοκίνητο, ένα καλώδιο A/V, μια χρήσιμη θήκη μεταφοράς που βοηθά επίσης στην προστασία της συσκευής και ένα μπρελόκ με ενσωματωμένη πυξίδα. Όπως μπορείτε να δείτε, η 8dtek σκέφτηκε όλα τα πράγματα που θα μπορούσε να χρειαστεί ένας εγκαταστάτης για την τοποθέτηση μιας δορυφορικής κεραίας. Δεν συμπεριλαμβανόταν ένα τυπωμένο εγχειρίδιο χρήσης στο μοντέλο δοκιμών μας. Ο κατασκευαστής το παρείχε σε μορφή PDF στα Αγγλικά, Γερμανικά, Γαλλικά και Ισπανικά. Το τελικό προϊόν θα περιλαμβάνει ένα έντυπο εγχειρίδιο χρήσης. Μέχρι σήμερα, δεν είχαμε δει μια συσκευή ανάλυσης σήματος με τόσο εύκολα γραφικά επί της οθόνης και με τόσο καλές λειτουργίες και τόσο εύκολη χρήση που ο καθένας που έχει κάποια ιδέα για το τι συμβαίνει μπορεί να χρησιμοποιήσει αυτό τον αναλυτή και δεν χρειάζεται να χρησιμοποιήσει το εγχειρίδιο. Τα Συγχαρητήριά μας στους προγραμματιστές του λογισμικού. Η ενσωματωμένη μπαταρία ιόντων λιθίου σας επιτρέπει να χρησιμοποιείτε τη συσκευή ανάλυσης σήματος συνεχώς για τέσσερις ώρες όταν είναι πλήρως φορτισμένη. Αυτό το χρονικό διάστημα είναι αρκετό για την ρύθμιση και ευθυγράμμιση ακόμη και των πιο περίπλοκων κεραιών με μοτέρ και δεν χρειάζεται να ανησυχείτε TELE-satellite World Download this report in other languages from the Internet: Arabic العربية Indonesian Indonesia Bulgarian Български Czech Česky German Deutsch English English Spanish Español Farsi فارسي French Français Hebrew עברית Greek Ελληνικά Croatian Hrvatski Italian Italiano Hungarian Magyar Mandarin 中文 Dutch Nederlands Polish Polski Portuguese Português Romanian Românesc Russian Русский Swedish Svenska Turkish Türkçe Available online starting from 2 April 2010 για το εάν η μπαταρία θα αντέξει. Για να συνοψίσουμε, είναι ασφαλές να πούμε ότι η 8dtek δεν έχει αναπτύξει μόνο έναν αναλυτή σήματος με μια από τις υψηλότερες ποιότητες που είχαμε ποτέ την ευκαιρία να δοκιμάσουμε, αλλά και ο χειρισμός και το OSD είναι σίγουρα από τα καλύτερα που έχουμε δει ποτέ. Καθημερινή Χρήση Μετά το άνοιγμα του αναλυτή για πρώτη φορά, ο T S M μας οδηγεί αμέσως στο κεντρικό μενού. Δεν υπάρχει Βοηθός Εγκατάστασης και αυτό δεν είναι καν απαραίτητο. Το υπομενού System σας επιτρέπει να κάνετε όλες τις απαραίτητες ρυθμίσεις του αναλυτή. Η πρώτη θα είναι να επιλέξετε την επιθυμητή γλώσσα OSD. Μπορείτε να επιλέξετε από Αγγλικά, Ρωσικά, Ολλανδικά, Γαλλικά, Ελληνικά, Τουρκικά, Γερμανικά, Τσέχικα, Ισπανικά, Ιταλικά και Πολωνικά. Μπορείτε επίσης να επιλέξετε που θα χρησιμοποιηθεί η συσκευή ανάλυσης. Εδώ μπορείτε να επιλέξετε την Αγγλία, τη Γαλλία, την Ισπανία, την Ιταλία ή τη Γερμανία. Επιπλέον χώρες και γλώσσες είναι αντικείμενο επεξεργασίας και θα είναι διαθέσιμες σε μια μελλοντική αναβάθμιση λογισμικού. Ένα ηχητικό σήμα μπορεί επίσης να ενεργοποιηθεί και 28 TELE-satellite Global Digital TV Magazine 04-05/2010

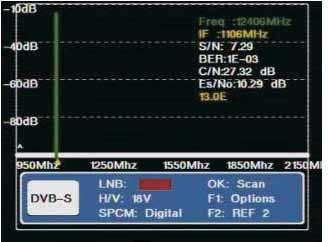

4 Λογότυπο 8dtek Το Κεντρικό Μενού TSM Το μενού Ρυθμίσεις Συστήματος σας επιτρέπει να ρυθμίσετε τον αναλυτή σύμφωνα με τις προσωπικές σας απαιτήσεις Διάφορες τιμές LOF είναι προγραμματισμένες εκ των προτέρων Η Λειτουργία Μεγέθυνσης κάνει ευκολότερη την ανάγνωση των τιμών Ο προγραμματισμένος εκ των προτέρων κατάλογος αγαπημένων διαθέτει 61 εγγραφές Η λειτουργία Τυφλής Σάρωσης μπορεί να βρει αναμεταδότες που δεν υπάρχουν στον προγραμματισμένο εκ των προτέρων κατάλογο Φάσμα DVB-S Πραγματικού Χρόνου και Πολλαπλών Λειτουργιών Η Λειτουργία Φάσματος NIT σας επιτρέπει να αναγνωρίσετε με βεβαιότητα τον δορυφόρο Ρυθμίσεις USALS Υποστηρίζονται τα DiSEqC 1.0, 1.1, 1.2 και 1.3 (USALS) Χάρη στην επεξεργασία σε έναν υπολογιστή, μπορούν εύκολα να επεξεργαστούν τα δεδομένα αναμεταδοτών και δορυφόρων 30 TELE-satellite Global Digital TV Magazine 04-05/2010

5 Ο υπολογισμός της γωνίας απλοποιεί την εγκατάσταση μιας κεραίας Όλα τα κανάλια που έχουν αναγνωριστεί και δεν είναι κλειδωμένα μπορούν να εμφανιστούν στην οθόνη Ο κατάλογος καναλιών περιλαμβάνει όλα τα τηλεοπτικά και ραδιοφωνικά κανάλια που βρέθηκαν Η σειριακή διεπαφή συνδέει τον αναλυτή με έναν υπολογιστή Ο κατάλογος καναλιών μπορεί επίσης να ρυθμιστεί σύμφωνα με τις προσωπικές σας επιθυμίες εδώ ο αναλυτής μπορεί να ρυθμιστεί να κλείνει αυτόματα μετά από ένα χρονικό διάστημα που ρυθμίζεται από το χρήστη. Το OSD διαθέτει επίσης ένα χαρακτηριστικό timeout που ρυθμίζεται από το χρήστη. Και φυσικά, αν είναι απαραίτητο, η συσκευή ανάλυσης μπορεί να επιστρέψει εύκολα στις εργοστασιακές ρυθμίσεις της, παρέχοντάς μας έτσι μια συνολικά πολύ θετική εντύπωση των πολλών διαφορετικών δυνατοτήτων ρύθμισης αυτού του αναλυτή. Δεδομένου ότι έχουμε να κάνουμε με μια μονάδα Combi, ο TSM-8800 διαθέτει δύο διαφορετικούς τρόπους λειτουργίας: DVB-S και DVB-T. Αποφασίσαμε να αρχίσουμε τις δοκιμές μας σε λειτουργία DVB-S. Θα πάμε στην DVB-T, λίγο αργότερα. DVB-S Μετά τον προσδιορισμό ότι ο εν λόγω αναλυτής είναι πραγματικά εύκολος στη χρήση και αυτεξήγητος, αποφασίσαμε να βουτήξουμε στα βαθιά και να ευθυγραμμίσουμε την κεραία μας με διάμετρο τρία μέτρα, που βρίσκεται στην Βιέννη, Αυστρία με τον ASTRA 2D. Οι Βρετανοί αναγνώστες μας ίσως ξύνουν τα κεφάλια τους σκεπτόμενοι γιατί χρησιμοποιούμε μια κεραία με διάμετρο τρία μέτρα, αλλά εδώ στην Αυστρία, μία κεραία αυτού του μεγέθους είναι απολύτως απαραίτητη για την σταθερή λήψη του ASTRA 2D αφού είμαστε ήδη πολύ έξω από την περιοχή λήψης αυτού του δορυφόρου. Ανεξάρτητα από το πόσο μεγάλη ή μικρή είναι η κεραία, είναι σημαντικό να υπολογίσουμε πρώτα τις σωστές παραμέτρους του δορυφόρου, δηλαδή, το αζιμούθιο και την ανύψωση. Κανονικά, θα έπρεπε να βρούμε κάποιο πίνακα με αυτές τις πληροφορίες ή να τις βρούμε σε κάποια από τις διάφορες ιστοσελίδες Διαδίκτυο, αλλά τίποτε από αυτά δεν είναι απαραίτητο με τον TSM Ο αναλυτής διαθέτει ένα ειδικό υπομενού Υπολογισμού Γωνίας που φροντίζει για αυτό το έργο. Για να εκτελέσετε τον υπολογισμό αυτό σωστά, θα πρέπει να γνωρίζετε την ακριβή γεωγραφική θέση της κεραίας σας, καθώς και τον δορυφόρο με τον οποίο θέλετε να ευθυγραμμιστείτε. Οι γεωγραφικές συντεταγμένες μπορούν εύκολα να βρεθούν μέσω Διαδι /2010 TELE-satellite Global Digital TV Magazine 31

6 Μπορούν να αναζητηθούν όλα τα κανάλια DVB-T Η Αναζήτηση Πολλαπλών Καναλιών για DVB-T σας επιτρέπει να εμφανίσετε ταυτόχρονα την Ποιότητα Σήματος από 8 κανάλια Οι ενεργές συχνότητες μπορούν εύκολα να αναγνωριστούν στην οθόνη του αναλυτή σήματος κτύου, για παράδειγμα, μέσω των ιστοσελίδων Google Maps, Google Earth ή Wikipedia. Μια συσκευή πλοήγησης GPS θα σας παρέχει επίσης τις τοπικές συντεταγμένες σας. Μόλις εισάγεται το τοπικό γεωγραφικό μήκος και πλάτος, το επόμενο βήμα περιλαμβάνει την επιλογή του επιθυμητού δορυφόρου. Τώρα ο χρήστης μπορεί να δει για πρώτη φορά τον προγραμματισμένο εκ των προτέρων κατάλογο δορυφόρων που είναι αποθηκευμένος στον αναλυτή και είναι αρκετά μεγάλος κατάλογος. Οι 61 δορυφόροι με ενημερωμένα δεδομένα αναμεταδοτών είναι αποθηκευμένοι στη μνήμη. Το γεγονός αυτό καθιστά την εργασία με τον αναλυτή διασκέδαση και με το πάτημα ενός μόνο κουμπιού το αζιμούθιο και η ανύψωση που απαιτούνται για την προσαρμογή της κεραίας υπολογίζονται για εσάς. Από τη στιγμή που αυτές οι τιμές μεταφερθούν στην κεραία, ο αναλυτής ενεργοποιεί την λειτουργία DVB-S, και επιλέγεται ο επιθυμητός δορυφόρος. Ο TSM-8800 υποθέτει ότι πρόκειται να χρησιμοποιηθεί ένας δορυφόρος Ku-band με ένα universal LNB. Εάν δεν συμβαίνει κάτι τέτοιο, οι αναγκαίες παράμετροι είναι δυνατόν να επεξεργαστούν από το μενού Σάρωσης. Ορισμένες συχνότητες LOF για την Ku-band και την C-band είναι προγραμματισμένες εκ των προτέρων, αλλά αν χρειάζεται ο χρήστης μπορεί να εισάγει τιμές LOF με το χέρι για μεγάλα LNB με ασυνήθιστες τιμές LOF. Για κάθε αποθηκευμένη δορυφορική θέση υπάρχουν πολλαπλές καταχωρίσεις αναμεταδοτών προγραμματισμένες εκ των προτέρων, είναι διαθέσιμες και είναι εύκολη η ενεργοποίηση και η δοκιμή τους. Φυσικά, αν θέλετε, μπορείτε να εισαγάγετε την απαιτούμενη συχνότητα χειροκίνητα η οποία τότε αυτομάτως γίνεται μέρος του καταλόγου αναμεταδοτών για τον τρέχον δορυφόρο. Πρόσθετες παράμετροι όπως η χαμηλή ή υψηλή περιοχή συχνοτήτων, καθώς και η τάση τροφοδοσίας του LNB που καθορίζει την πόλωση μπορούν να ρυθμιστούν μέσω των αντίστοιχων καταχωρήσεων των μενού, μέσω των κουμπιών λειτουργίας της συσκευής ανάλυσης ή μέσω του τηλεχειριστηρίου. Στο κάτω μέρος της οθόνης υπάρχει ένα ζευγάρι γραφημάτων που εμφανίζουν την τρέχουσα ισχύ σήματος καθώς και την ποιότητα σήματος. Με τη βοήθεια των κουμπιών λειτουργιών μπορείτε να μεταβείτε σε μια μέτρηση της κεραίας με μια διευρυμένη οθόνη που εμφανίζει την αντιστάθμιση θορύβου, την ποιότητα σήματος και την στάθμη σήματος, οπτικά σε γραφήματος, αλλά και αριθμητικά. Επιπλέον, υπάρχουν επίσης τιμές για VBER, CBER, C/N, καθώς επίσης και η ισχύς του καναλιού. Είναι διαθέσιμο ένα ηχητικό σήμα, ώστε να μπορείτε να ρυθμίσετε την κεραία χωρίς να χρειάζεται να κοιτάζετε τον αναλυτή. Για την ρύθμισή μας, προσαρμόσαμε γρήγορα την κεραία στη σωστή γωνία και στη συνέχεια αρχίσαμε να μετακινούμε την κεραία προς την κατεύθυνση του ASTRA 2D τις 28,2 ανατολικά. Σε μια τέτοια μεγάλη κεραία, η στάθμη του σήματος ήταν φυσικά σχετικά υψηλή και αμέσως ο αναλυτής εμφάνισε την ένδειξη LOCK LED, που ανέφερε ότι είχε βρεθεί ένα σήμα. Στη λειτουργία ζουμ ευθυγραμμίσαμε την κεραία σε γενικές γραμμές με τον ASTRA 2, αλλά γνωρίζαμε ήδη ότι τα σήματα από τους άλλους δορυφόρους ASTRA 2 θα ήταν αρκετά ισχυρά με τη χρήση αυτής της κεραία τριών μέτρων και ότι η λήψη σημάτων από το δορυφόρο ASTRA 2D θα ήταν το κερασάκι στην τούρτα. Γι αυτό και μεταπηδήσαμε στην κανονική λειτουργία σάρωσης και τροποποιήσαμε τις προγραμματισμένες εκ των προτέρων συχνότητες, χρησιμοποιώντας μία από τον ASTRA 2D. Με τη βοήθεια της μεγέθυνσης, ξεκινήσαμε την ρύθμιση της κεραίας και πάλι. Στόχος μας ήταν να λάβουμε την υψηλότερη δυνατή ποιότητα σήματος, διατηρώντας το CBER στο ελάχιστο. Χάρη στην οθόνη επιπέδου σήματος και την σχεδόν στιγμιαία απόκριση των μετρήσεων του αναλυτή, ήμασταν σε θέση να το κάνουμε αυτό εύκολα 32 TELE-satellite Global Digital TV Magazine 04-05/2010

7 και χωρίς κανένα πρόβλημα. Μόλις η κεραία ήταν σωστά ευθυγραμμισμένη γνωρίζαμε ότι ήμασταν ευθυγραμμισμένοι με τον ASTRA 2, αλλά θα ήταν επίσης πολύ πρακτικό να μπορούσαμε να εμφανίσουμε τα σήματα στην οθόνη του αναλυτή του. Με τον TSM-8800 αυτό δεν αποτελεί κανένα πρόβλημα, είναι διαθέσιμη μια ποικιλία από τρόπους σάρωσης, συμπεριλαμβανομένων των σαρώσεων TP, TP-NIT, Σάρωση Δορυφόρου και Τυφλή Σάρωση με βήματα των 8 MHz καθώς επίσης και των 12 MHz. Ναι, το πιστεύεται ή όχι, αυτός ο αναλυτής σήματος διαθέτει μια λειτουργία Τυφλής Σάρωσης, η οποία λειτούργησε τέλεια στις δοκιμές μας! Σαρώνει την περιοχή συχνοτήτων από 950 έως 2150 MHz με βήματα των 8 ή 12 MHz. Χρειάζεται αρκετός χρόνος για να ολοκληρωθεί η σάρωση (στην δοκιμή μας μια σάρωση με βήματα των 8 MHz στον ASTRA 2 διήρκησε 11 λεπτά) αλλά βρίσκει τα πάντα για σας, συμπεριλαμβανομένων και ορισμένων άγνωστων αναμεταδοτών. Αν δεν χρειάζεται να χρησιμοποιήσετε την Τυφλή Σάρωση, η 8dtek έχει ενσωματώσει μια πολύ γρήγορη σάρωση αναμεταδότη που λειτουργεί με τον επιλεγμένο αναμεταδότη. Είναι επίσης δυνατό να εκτελέσετε μια σάρωση αναμεταδότη NIT ώστε να βρείτε μπορούν να βρεθούν όλοι οι άλλοι αναμεταδότες που ανήκουν στον ίδιο παροχέα. Η δορυφορική σάρωση εξετάζει όλους τους προγραμματισμένους εκ των προτέρων αναμεταδότες για τον επιλεγμένο δορυφόρο. Αλλά αφού υπάρχουν μόνο λίγοι αναμεταδότες αποθηκευμένοι για κάθε δορυφόρο, αυτή η σάρωση δεν είναι και τόσο πλήρης σε σύγκριση με έναν κλασικό δορυφορικό δέκτη. Όταν έχουμε να κάνουμε με πιο πολύπλοκα εγκαταστάσεις ή συστήματα με μοτέρ, είναι ιδιαίτερα κρίσιμο η συσκευή ανάλυσης σήματος που χρησιμοποιείται να είναι σε θέση να επικοινωνεί με κάθε δυνατό στοιχείο DiSEqC. Ο TSM-8800 μπορεί να το χειριστεί χωρίς κανένα πρόβλημα. Διαθέτει ενσωματωμένο DiSEqC 1.0 για μέχρι τέσσερις δορυφόρους, DiSEqC 1.1 για μέχρι 16 δορυφόρους καθώς και DiSEqC 1.2 και 1.3 (USALS) για συστήματα με μοτέρ. Η ευθυγράμμιση ενός συστήματος USALS με μοτέρ με τον αναλυτή σήματος της 8dtek είναι πραγματικά διασκεδαστική. Μετά την εισαγωγή της τοπικής γεωγραφικής σας θέσης, η κεραία μπορεί να μετακινηθεί σε κάθε επιθυμητή θέση δορυφόρου. Αυτό καθιστά εύκολο τον εντοπισμό μιας κεραίας που δεν είναι σωστά ευθυγραμμισμένη ή μιας κεραίας που ο ιστός της δεν είναι απόλυτα κάθετος και σας επιτρέπει να διορθώσετε το πρόβλημα με πολύ λίγη προσπάθεια. Για να ολοκληρώσουμε, ο TSM-8800 διαθέτει ένα πολύ έξυπνο επεξεργαστή καταλόγου καναλιών που σας επιτρέπει εύκολα να μετακινήσετε, να μετονομάσετε ή να διαγράψετε κάποιο από τα κανάλια. Ο κατάλογος καναλιών μπορεί επομένως να διατηρείται πάντοτε σε μια οργανωμένη κατάσταση. Για τον εγκαταστάτη, ο TSM-8800 δεν θα μπορούσε να είναι καλύτερος. Μπορεί να αποθηκεύσει τις πιο δημοφιλή θέσεις δορυφόρων και τα κανάλια έτσι ώστε να μπορούν εύκολα να επιδειχθούν σε ένα πελάτη. Ένα άλλο πολύ πρακτικό χαρακτηριστικό είναι η ολοκληρωμένη ανάλυση φάσματος. Έχει το πλεονέκτημα ότι δεν εμφανίζει απλά με γραφικό τρόπο ολόκληρο το φάσμα συχνοτήτων, αλλά επίσης σας διευκολύνει στην ευθυγράμμιση της κεραίας με ένα συγκεκριμένο δορυφόρο ή την αναζήτηση ενός συγκεκριμένου αναμεταδότη. Αν εγκαθιστάτε δορυφορικά συστήματα τακτικά, δεν θα χρειαστεί πολύ για να καταλάβετε ποιο δορυφόρο λαμβάνετε κοιτώντας το φάσμα του. Αλλά αν δεν έχετε εμπεδώσει πλήρως τις εικόνες του φάσματος, ο TSM-8800 μπορεί να εντοπίσει τον δορυφόρο και να σας οδηγήσει στη χρήση δεδομένων NIT από έναν έγκυρο αναμεταδότη. Ο αναλυτής φάσματος μπορεί επίσης να τονίσει την κορυφή για ένα συγκεκριμένο σήμα. Εμφανίζει ένα μικρό σύμβολο που δείχνει πόσο υψηλή ήταν η κορυφή ενός σήματος. Αυτό το χαρακτηριστικό σας επιτρέπει να χρησιμοποιείτε τη συσκευή ανάλυσης φάσματος με τέτοιο τρόπο που σας βοηθά στην λεπτομερή ρύθμιση της κεραίας. Ο TSM-8800 μπορεί να εμφανίσει όλο το φάσμα συχνοτήτων ή μπορείτε να κάνετε ζουμ σε ένα συγκεκριμένο τμήμα και στη συνέχεια να χρησιμοποιήστε ένα δρομέα για να επισημάνετε κάθε κορυφή σήματος έτσι ώστε να μπορεί άμεσα να διαβάζεται από τον αναλυτή. Είναι λοιπόν σαφές ότι ο TSM-8800 δεν θα είναι μόνο ένα χρήσιμο εργαλείο για τους εγκαταστάτες, αλλά θα έχει επίσης μεγάλο ενδιαφέρον για τους DXers και τους κυνηγούς τροφοδοσιών. Με μία μόνο ματιά ένας έμπειρος κυνηγός τροφοδοσιών θα είναι σε θέση να αναγνωρίζει τις συχνότητες των τροφοδοσιών που είναι ενεργές και με το πάτημα ενός μόνο κουμπιού θα αναγνωρίζονται οι επιθυμητοί αναμεταδότες ακολουθούμενο από μια παρουσίαση πλήρους οθόνης των τροφοδοσιών από τον αναλυτή. Μόλις αναγνωριστεί ένας ενεργός αναμεταδότης, ο νέος αναλυτή της 8dtek αμέσως προσθέτει τις πρόσθετες πληροφορίες, όπως η αντιστάθμιση θορύβου, το λόγο C/N, τις διάφορες τιμές ποιότητας σήματος, καθώς και την τροχιακή θέση του δορυφόρου. Για την τεκμηρίωση όλης της εργασίας που έχει γίνει, η εικόνα του φάσματος από τη 34 TELE-satellite Global Digital TV Magazine 04-05/2010

8 συσκευή ανάλυσης μπορεί να αποθηκευτεί και να ανακληθεί αργότερα αν χρειαστεί. DVB-T Το σήμα σάρωσης και επεξεργασίας DVB-T είναι παρόμοιο με το DVB-S, αν και οι παράμετροι για τη λήψη DVB-T είναι λιγότεροι και επίσης το DVB-T χρησιμοποιεί διαφορετικό φάσμα συχνοτήτων. Η επιθυμητή συχνότητα DVB-T μπορεί να ρυθμιστεί με το χέρι ή μπορεί να επιλεγεί από τον προγραμματισμένο εκ των προτέρων κατάλογο. Ο TSM-8800 μπορεί επίσης να παρέχει την απαραίτητη ισχύ για έναν εξωτερικό ενισχυτή σήματος απευθείας μέσω του ομοαξονικού καλωδίου, οι παράμετροι του οποίου είναι δυνατόν να επεξεργαστούν από το μενού σάρωσης καναλιού. Από τη στιγμή που έχει βρεθεί ένα σήμα, η οθόνη εμφανίζει την ποιότητα και την ισχύ του σήματος σε μορφή γραφήματος όπως και στην λειτουργία DVB-S. Η σάρωση ενός καναλιού σάρωσης μπορεί να γίνει σε ένα συγκεκριμένο αναμεταδότη ή μπορεί να γίνει σε ολόκληρο το φάσμα συχνοτήτων. Φυσικά η λειτουργία DVB-T διαθέτει επίσης ζουμ με σκοπό να επεκταθούν τα γραφήματα σήματος καθώς και η ένδειξη S/N και BER σε αριθμητική μορφή. Ο αναλυτής παρέχει επίσης πληροφορίες σχετικά με το FEC και τον τρόπο διαμόρφωσης που χρησιμοποιείται. Ένα πολύ πρακτικό χαρακτηριστικό είναι η δυνατότητα εμφάνισης των επιπέδων σημάτων μέχρι και οκτώ διαφορετικών συχνοτήτων ταυτόχρονα. Αυτό καθιστά εύκολη την ρύθμιση της κεραίας, έτσι ώστε να μπορεί να επιτευχθεί το υψηλότερο δυνατό επίπεδο του σήματος σε όλες τις συχνότητες. Είναι ένα ιδιαίτερα σημαντικό χαρακτηριστικό όταν ενδιαφέρεστε για πολλαπλές συχνότητες από διαφορετικές ραδιοτηλεοπτικούς σταθμούς που χρησιμοποιούν μία κεραία. Και όπως και στην λειτουργία DVB-S, τα σήματα DVB-T μπορούν να εντοπιστούν και να προβληθούν στην οθόνη του αναλυτή. Ένα άλλο καταπληκτικό χαρακτηριστικό είναι ότι ο TSM-8800 μπορεί να βρει κανάλια MPEG4 SD και HD, αν και δεν είναι σε θέση να εμφανίσει ακόμα αυτά τα κανάλια. Τέλος, θελήσαμε να ελέγξουμε τα τρία βύσματα RCA στην κάτω πλευρά του αναλυτή λίγο πιο προσεκτικά. Αν και η έξοδος A/V για την εμφάνιση βίντεο ήταν χρήσιμη για την παρούσα δοκιμή μας, ο τελικός χρήστης κατά πάσα πιθανότητα δεν θα την χρησιμοποιήσει και πάρα πολύ, διότι ακόμη και με το τηλεχειριστήριο, ο αναλυτής δεν είναι ένας βολικός δέκτη DVB. Από την άλλη πλευρά, η είσοδος βίντεο εισόδου είναι πολύ πρακτική. Μπορεί να χρησιμοποιηθεί για παράδειγμα κατά την εγκατάσταση μιας μεγαλύτερης, μηχανοκίνητης κεραίας που χρησιμοποιεί ενεργοποιητές 36-volt. Το βίντεο από το απαιτούμενο positioner μπορούν να συνδεθεί εδώ. Μπορείτε επίσης να χρησιμοποιήσετε αυτή την είσοδο για την εμφάνιση οποιουδήποτε άλλου σήματος CVBS στον αναλυτή. Χάρη στην ενσωματωμένη θύρα σύνδεσης με έναν υπολογιστή, το λογισμικό του αναλυτή μπορεί εύκολα να ενημερωθεί και η 8dtek εργάζεται διαρκώς για τη βελτίωση των προϊόντων της, χρησιμοποιούν με συνέπεια αυτή τη λειτουργία, ώστε να προσθέτουν περισσότερα χαρακτηριστικά στα προϊόντα τους. Ο αναμεταδότης και οι κατάλογοι δορυφόρων μπορούν επίσης να επεξεργαστούν μέσω ενός υπολογιστή και στις δοκιμές μας, αυτό αποδείχθηκε ότι δεν αποτελεί κανένα πρόβλημα με έναν υπολογιστή που τρέχει MS Windows. Δυστυχώς χρειάζεστε μια σειριακή θύρα για αυτή την εργασία, κάτι που ίσως να μην βρείτε στους νεότερους σταθερούς ή φορητούς υπολογιστές. Συνολικά μείναμε αρκετά ενθουσιασμένοι με τον TSM Δεν μπορούμε να περιμένουμε για να δούμε τι τεχνολογικές εξελίξεις θα ακολουθήσουν, αλλά ένα πράγμα για την ψηφιακή τηλεοπτική λήψη και τα εξαρτήματά της είναι πολύ σαφές: ο ανταγωνισμός δεν θα μείνει με σταυρωμένα τα χέρια! Distributor Website Model Function Display Frequency range Level range LNB power supply Symbol rate DiSEqC Spectral Inversion Video format TECHNICAL DATA 8dtek Technology, Hongkong TSM-8800 DVB Signal Meter with tv monitor for DVB-S and DVB-T 3.5 LCD color display 950~2150 MHz (DVB-S) and UHF/VHF (DVB-T) -65 dbm ~ -25 dbm (DVB-S) and -78 ~ -20 dbm (DVB-T) 13/18V, max. 500 ma 2~45 Ms/s Supply voltage 13.3V Yes (1.0, 1.1, 1.2 and 1.3 (USALS)) Auto conversion Supply voltage charger V Li-oN battery Supplied items Dimension Net weight Apparent Power Active Power ENERGY DIAGRAM 720x576 (PAL), 720x480 (NTSC) & SECAM 2200 ma Protective case, user guide, mains charging unit, car charger, PC connection cable, A/V cable 10.2 x 18 x 3.4 cm 0.72kg Mode Apparent Active Factor Battery Loading 45 W 27 W 0.6 Γνώμη Ειδικών + Ο TSM-8800 είναι ένας πρακτικός και αξιόπιστος αναλυτής για ψηφιακά σήματα DVB-S και DVB-T. Ελέγχεται μέσω πολύ λογικών και φιλικών προς το χρήστη ενδείξεων επί της οθόνης και έρχεται από το εργοστάσιο με αρκετά ενημερωμένα δεδομένα αναμεταδοτών. Χάρη στις πολλές διαφορετικές δυνατότητες ρύθμισης και χαρακτηριστικά, είναι εύκολη η ευθυγράμμιση ενός συστήματος κεραίας. Thomas Haring TELE-satellite Test Center Austria Η λειτουργία ανάλυσης φάσματος κάνει εύκολη την εύρεση των ενεργών αναμεταδοτών και είναι ιδανικός για DXer και κυνηγούς τροφοδοσιών. Η ποικιλία των αξεσουάρ, καθώς επίσης και το εξαιρετικό εγχειρίδιο χρήσης δείχνουν σαφώς ότι ο κατασκευαστής έχει διαρκώς τους πελάτες στο μυαλό του. - Η σύνδεση με έναν υπολογιστή θα έπρεπε να είναι USB /2010 TELE-satellite Global Digital TV Magazine 35
