1 TEST REPORT Δορυφορικό Σύστημα Μέτρησης 08-09/2008 SATCATCHER DIGIPRO EXCEL-TV Εύκολος στη χρήση, ιδιαίτερα ακριβής και με εξαιρετική οθόνη TELE-satellite & Broadband 08-09/2008

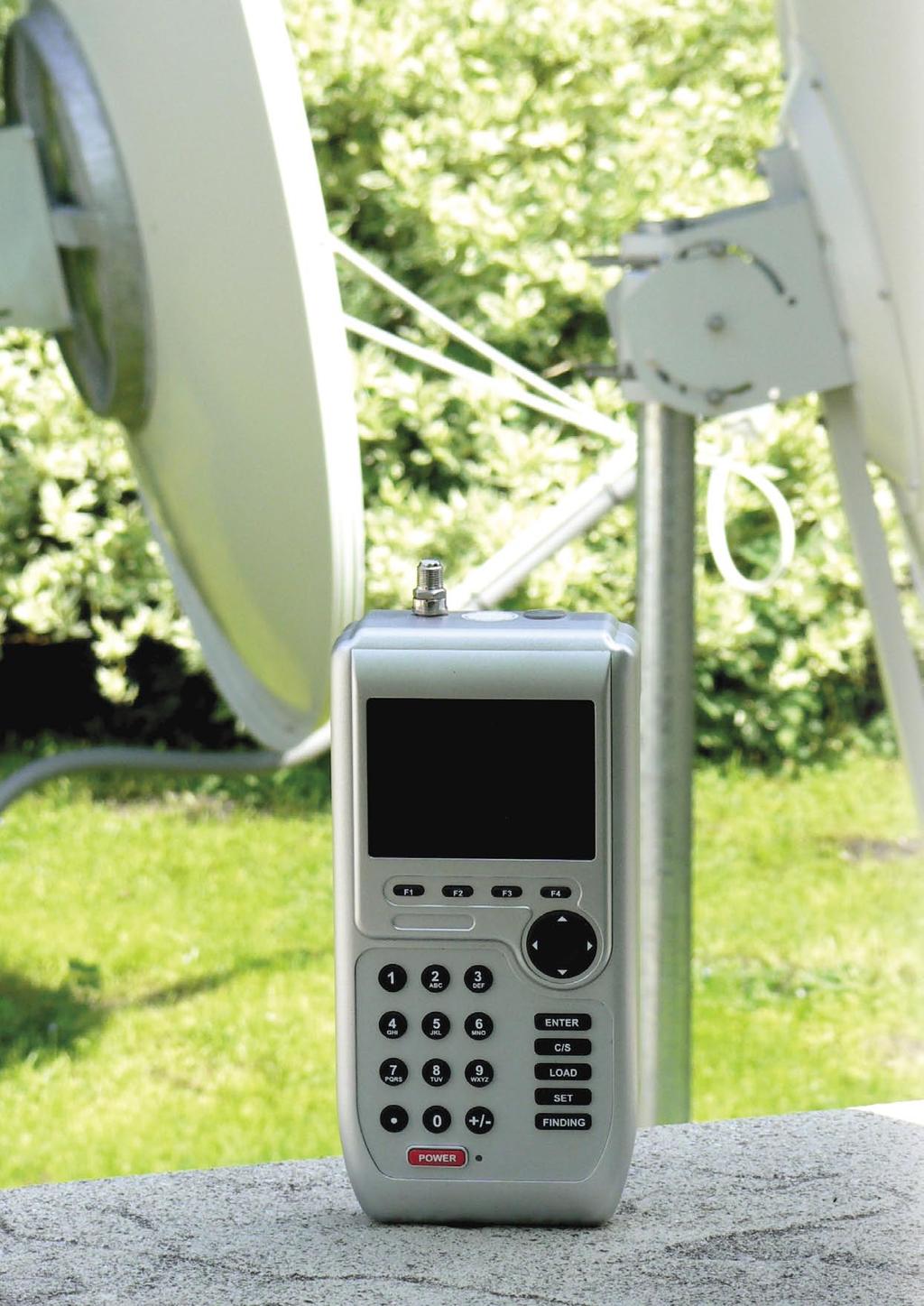

2 SatCatcher Digipro Excel-TV Μικρός μετρητής σήματος με τηλεόραση Μέχρι πριν από μερικά χρόνια ήταν αρκετά απλή η ευθυγράμμιση μιας νέας κεραίας με την επιθυμητή δορυφορική θέση. Το μόνο που χρειαζόταν ήταν ένας αναλογικός δέκτης και η αργή μετακίνηση της κεραίας μέχρι ένα από τα αναλογικά σήματα να εμφανιστεί καθαρά. Σήμερα, παρόλα αυτά, αυτή η μέθοδος δεν λειτουργεί πλέον διότι οι περισσότεροι δορυφόροι μεταδίδουν αποκλειστικά ψηφιακά σήματα. Από οικονομικής πλευράς αυτή η αλλαγή είναι λογική διότι στο ίδιο φάσμα που μεταδιδόταν έναν απλό αναλογικό κανάλι, σήμερα μπορούν να μεταδοθούν δέκα ψηφιακά κανάλια. Έτσι καταλήξαμε στο να μην υπάρχουν πλέον αναλογικά κανάλια διαθέσιμα και αυτό έχει σαν αποτέλεσμα να μην είναι πλέον εύκολη η ευθυγράμμιση των κεραιών. Ο Digipro Excel-TV διαθέτει μια ανθεκτική τσάντα μεταφοράς κατασκευασμένη από αλουμίνιο με όλα τα απαραίτητα εξαρτήματα που μπορεί να χρειαστεί. Μερικοί από τους αναγνώστες μας θεωρούν πως οι ψηφιακοί δέκτες είναι ιδανικοί για αυτή την περίπτωση διότι διαθέτουν ενδείξεις ισχύος και ποιότητας σήματος, αλλά θα πρέπει να τους πούμε ότι: Δοκιμάστε μόνοι σας και θα δείτε ότι είναι εξαιρετικά δύσκολο να πετύχετε την τέλεια ευθυγράμμιση διότι αυτές οι ψηφιακές ενδείξεις αλλάζουν πάρα πολύ αργά στις αλλαγές του σήματος, ενώ οι επαγγελματικές συσκευές (και οι αναλογικοί δέκτες) παρέχουν ανάδραση σε πραγματικό χρόνο, που είναι και το ζητούμενο. Για ακριβώς αυτό το λόγο το TELE-satellite παρουσιάζει διαρκώς συσκευές μέτρησης σήματος για την ευθυγράμμιση δορυφορικών κεραιών. Κάποιες από αυτές κοστίζουν όσο περίπου και ένα μικρό μεταχειρισμένο αυτοκίνητο, ενώ άλλοι είναι σχεδιασμένοι για αγοραστές με χαμηλότερες οικονομικές δυνατότητες. Η Βρετανική εταιρεία SatCatcher παρουσίασε πρόσφατα τον νέο Digipro Excel- TV για να αποδείξει ότι αυτοί που λένε ότι το φθηνό είναι και ανεπαρκές κάνουν λάθος. Οι μετρητές σήματος της έρχονται με μια πολλή ανθεκτική τσάντα μεταφοράς που είναι κατασκευασμένη από αλουμίνιο και εσωτερικά διαθέτει αφρώδες υλικό για προστασία, μαζί με όλα τα αξεσουάρ που είναι αναπόσπαστο μέρος της συνολικής συσκευασίας. Η συσκευή Digipro Excel-TV διαθέτει μια οθόνη LCD με διάσταση 3,5 ίντσες και συνολικά 22 κουμπιά και επιπλέον κουμπιά βέλη στην πρόσοψη, για την λειτουργία του μετρητή. Στο πάνω μέρος υπάρχει η είσοδος της δορυφορικής IF, με την σύνδεση για τον φορτιστή και στο κάτω μέρος μια διεπαφή για την σύνδεση της συσκευής με έναν υπολογιστή. Όταν χρησιμοποιούμε τον Digipro Excel-TV σε εξωτερικούς χώρους για την ρύθμιση της κεραίας, προστατεύεται από τα στοιχεία της φύσης μέσω ενός καλύμματος που διαθέτει ένα παράθυρο. Στο πακέτο περιλαμβάνεται ο φορτιστής για τις μπαταρίες που είναι ενσωματωμένες στον Digipro Excel-TV, ένας προσαρμογέας για την φόρτιση του μετρητή στο αυτοκίνητο, το καλώδιο σύνδεσης μεταξύ του Digipro Excel-TV και ενός υπολογιστή, το CD-ROM με το λογισμικό και το εγχειρίδιο χρήσης με τις πολυάριθμες εικόνες. Η σταθερότητα λειτουργία του αφήνει μια εξαιρετικά θετική εικόνα και όλα τα κουμπιά έχουν πολύ ωραία αίσθηση. Η οθόνη LCD είναι ευανάγνωστη ακόμα και κάτω από έντονο φως. Καθημερινή Χρήση Όταν έπρεπε να κοιτάξουμε τις τεχνικές προδιαγραφές του Digipro Excel-TV κατά την διάρκεια των δοκιμών μας, μας εντυπωσίασε το γεγονός ότι ο μετρητής μπορεί να λειτουργήσει μέχρι και πέντε ώρες πριν χρειαστεί να επαναφορτιστούν οι μπαταρίες του. Αν τον συγκρίνουμε με διάφορους άλλους μετρητές όπου οι μπαταρίες δεν διαρκούν συνήθως πάνω από δύο με τρεις ώρες αυτό είναι σημαντικό κατόρθωμα, και αυτό μπορέσαμε να το διαπιστώσουμε και στις δοκιμές μας. Για να μπορέσει να διασφαλιστεί αυτή η μεγάλη διάρκεια της μπαταρίας, ο μετρητής θα πρέπει να φορτιστεί από την πρίζα για περίπου τέσσερις με πέντε ώρες πριν χρησιμοποιηθεί. Πριν ξεκινήσουμε την ευθυγράμμιση της κεραίας προτείνουμε την εγκατάσταση του λογισμικού από το CD-ROM διότι για να καλύψουμε όλες τις υποσχέσεις του Digipro Excel-TV χρειαζόμαστε Ο Digipro Excel-TV της SatCatcher σε χρήση: ευθυγράμμιση μια κεραίας όφσετ με τον ASTRA 2B έναν τρέχοντα αναμεταδότη και τον δορυφορικό κατάλογο καθώς επίσης και την ακριβή γεωγραφική θέση της τοποθεσίας εγκατάστασης. Και τα δύο μπορούν εύκολα να ρυθμιστούν με την χρήση του λογισμικού της SatCatcher. Δεκάδες πόλεις από όλο τον κόσμο /2008 TELE-satellite & Broadband 59

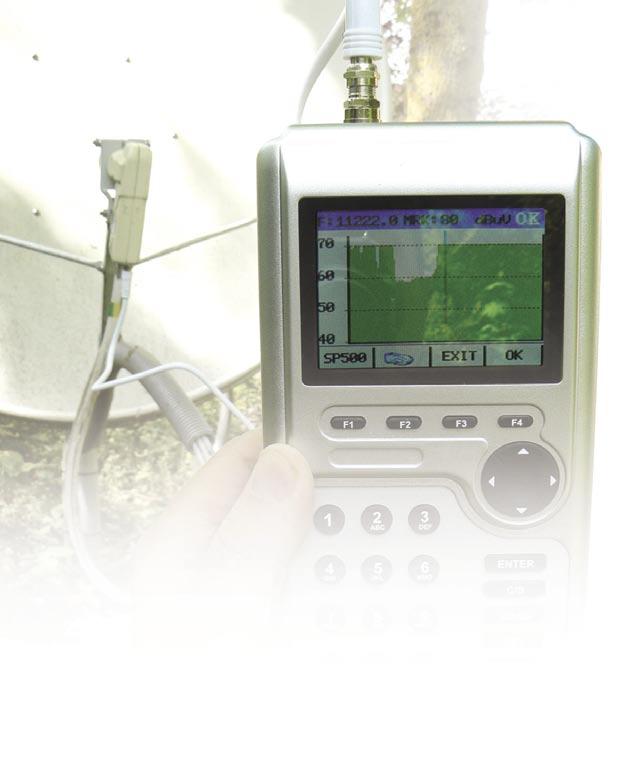

3 Spectrum display βρίσκονται αποθηκευμένες εκ των προτέρων έτσι ώστε στις περισσότερες περιπτώσεις να μην απαιτείται να ψάξετε για την θέση σας και να την εισάγεται χειροκίνητα. Φυσικά η λίστα μπορεί να επεξεργαστεί, επιτρέποντας την προσθήκη νέων εγγραφών και δωρεάν online υπηρεσίες όπως για παράδειγμα το DishPointer.com είναι ένα πρακτικό εργαλείο για τον καθορισμό των γεωγραφικών δεδομένων. Η Ευρωπαϊκή έκδοση του λογισμικού περιλαμβάνει έναν εκτεταμένο κατάλογο με 64 προ-αποθηκευμένες δορυφορικές θέσεις και παρόλο που διάφοροι δορυφόροι βρίσκονται τοποθετημένοι στην ίδια τροχιακή θέση, κάθε δορυφόρος εμφανίζεται ξεχωριστά και μπορεί να επιλεγεί ανεξάρτητα. Αυτό είναι ένα σημαντικό χαρακτηριστικό διότι παρόλο που αρκετοί δορυφόροι συχνά μοιράζονται την ίδια τροχιακή θέση διαθέτουν διαφορετικές περιοχές λήψης, που σημαίνει ότι ανάλογα με την περιοχή λήψης μπορούν να ληφθούν σήματα από συγκεκριμένους δορυφόρους που είναι αρκετά ισχυρά. Ο ASTRA2D στις 28.2 Ανατολικά είναι ένα κλασικό Ευρωπαϊκό παράδειγμα: στην Αγγλία και στην Ιρλανδία τα σήματά του μπορούν να ληφθούν με κεραίες μεγέθους περίπου 70 εκατοστών, ενώ στην Ανατολική Αυστρία απαιτούνται κεραίες με διάμετρο τρία μέτρα για την λήψη του ίδιου σήματος. Από την μία πλευρά, οι ASTRA2A και ASTRA2B μοιράζονται την ίδια τροχιακή θέση και μπορούν να ληφθούν με μικρές κεραίες σε όλη την Κεντρική Ευρώπη. Κάθε δορυφόρος διαθέτει έναν κατάλογο με διάφορες εγγραφές αναμεταδοτών, όπου μπορούν να επεξεργαστούν ή να επεκταθούν εάν είναι απαραίτητο. Υπάρχει διαθέσιμος ένας ενημερωμένος κατάλογος για κατέβασμα από το κατασκευαστή σε τακτά χρονικά διαστήματα, ή μπορείτε πάντα να χρησιμοποιείται το com για ενημερωμένα δεδομένα ή το λογισμικό World of Satellites που παρέχεται σε CD-ROM σε κάθε τεύχος του περιοδικού TELEsatellite. Μόλις εισαχθούν ή επιλεγούν όλες οι απαραίτητες παράμετροι, ο μετρητής θα πρέπει να συνδεθεί με τον υπολογιστή χρησιμοποιώντας το καλώδιο που συμπεριλαμβάνεται (σειριακή θύρα COM) έτσι ώστε όλες οι πληροφορίες να μεταφερθούν στην μετρητή συσκευή άμεσα. Ευθυγράμμιση Κεραίας Πριν ξεκινήσετε την ευθυγράμμιση της κεραίας θα πρέπει να φορτώσετε πρώτα στον μετρητή τον επιθυμητό δορυφόρο. Το μόνο που πρέπει να κάνετε είναι να πατήσετε το κουμπί FINDING που εμφανίζει τον κατάλογο των δορυφόρων που είχε εμφανιστεί επίσης και στο λογισμικό του υπολογιστή. Από αυτό τον κατάλογο θα πρέπει να επιλέξετε τον επιθυμητό δορυφόρο. Κάθε δορυφόρος από τον κατάλογο χωρίζεται σε οριζόντια και κάθετη πολικότητα και υψηλή και χαμηλή περιοχή συχνοτήτων, διότι ακόμα και στην περίπτωση που πρόκειται μόνο για ένα δορυφόρο, υπάρχει η πιθανότητα η μια πολικότητα ή η μια περιοχή συχνοτήτων να αφορά διαφορετική αγορά από την άλλη και να μην μπορούν να ληφθούν όλα τα σήματα σε όλες τις περιοχές. Μέσω του μενού FINDING και του στοιχείου ORIENTATION ο μετρητής υπολογίζει τις απαιτούμενες ρυθμίσεις ανύψωσης και αζιμούθιου που απαιτούνται για την σωστή ευθυγράμμιση της κεραίας με τον επιθυμητό δορυφόρο. Μια εικονική πυξίδα εμφανίζει κατά προσέγγιση την κατεύθυνση της κεραίας κατά την διάρκεια της διαδικασίας ευθυγράμμισης. Γενικά, η κεραία θα πρέπει να εμφανίσει να πρώτα σημεία ζωής μόλις οι ρυθμίσεις του μετρητή εφαρμοστούν στην κεραία. Μόλις ολοκληρωθεί αυτό το στάδιο ο Digipro Excel-TV αλλάζει από την λειτουργία εύρεσης στην λειτουργία ευθυγράμμισης και εμφανίζει την ισχύ και την ποιότητα του σήματος με την χρήση δύο εξαιρετικά ευαίσθητων μπαρών. Οι ενδείξεις C/N, BER καθώς επίσης και η ισχύς του σήματος μετρούνται και εμφανίζονται διαρκώς σε db και/ή dbµv. Υπάρχει επίσης μια ακουστική ένδειξη που εμφανίζει την τρέχουσα μέτρηση έτσι ώστε οι αλλαγές να γίνονται αισθητές χωρίς να είναι απαραίτητο να παρακολουθείτε το μετρητή, απλά ακούγοντας την αλλαγή του τόνου του ήχου. Με αυτό τον τρόπο έχετε πάντα την άμεση ανάδραση που σας λέει εάν οι κινήσεις τις κεραίας βελτιώνουν ή υποβαθμίζουν την ποιότητα του εισερχόμενου σήματος. Στην περίπτωση που ένα σήμα δεν λαμβάνεται σωστά μπορεί να επιθυμείτε να επιλέξετε διαφορετικό αναμεταδότη από τον αποθηκευμένο εκ των προτέρων κατάλογο. Μόλις βρεθεί η καλύτερη δυνατή ισχύς σήματος μπορείτε να πατήσετε το κουμπί TV έτσι ώστε ο Digipro Excel-TV να διαβάσει το NIT του επιλεγμένου αναμεταδότη και να εμφανίσει τα κανάλια που μεταδίδονται από αυτόν τον αναμεταδότη. Εάν σας προβλημάτιζε ότι αυτές οι μπάρες και οι τόνοι του ήχου οδήγησαν τελικά κάπου, τώρα μπορείτε να παρακολουθήσετε τηλεόραση στον μετρητή σήματος Digipro Excel-TV και να είστε σίγουροι ότι η κεραία είναι ευθυγραμμισμένη με τον σωστό δορυφόρο. Κάθε κανάλι FTA μπορεί να εμφανιστεί και με την χρήση των κουμπιών βέλη μπορείτε να κάνετε ακόμα και ζάπινγκ στα κανάλια. Ένας περισσότερο εξειδικευμένος χρήστης θα χρησιμοποιήσει τον σύντομο δρόμο: - πάτημα του κουμπιού finding - επιλογή του επιθυμητού δορυφόρου - πάτημα του κουμπιού F4: αυτό εμφανίζει το φάσμα για να γίνει η εγκατάσταση - πάτημα του κουμπιού F4 ξανά: αυτό εμφανίζει την οθόνη του Τέλος! Η κεραία είναι ευθυγραμμισμένη με τον σωστό δορυφόρο και ο Digipro Excel- TV είναι πλέον μια τηλεόραση μινιατούρα. σήματος για λεπτομερή συντονισμό - ακόμα ένα πάτημα του κουμπιού F4 για να κατεβάσετε τα τηλεοπτικά κανάλια για την απόλυτη πιστοποίηση εύρεσης του επιθυμητού δορυφόρου. Κάθε αποτέλεσμα των μετρήσεων μπορεί να αποθηκευτεί για ανάλυση εκ των υστέρων, με το πάτημα ενός κουμπιού. Αυτό είναι ένα πολύ πρακτικό χαρακτηριστικό σε περιπτώσεις όπου απαιτείται η ευθυγράμμιση μιας κεραίας με μοτέρ ή πολλαπλή τροφοδοσία και θέλετε να κρατήσετε δεδομένα λήψης από όλους τους διαθέσιμους δορυφόρους για αναφορά μετά την ολοκλήρωση της εγκατάστασης. Πέρα από τα δεδομένα αναμεταδοτών που είναι αποθηκευμένα εκ των προτέρων ή αυτά που έχουν επεξεργαστεί στον υπολογιστή, υπάρχει επίσης η δυνατότητα να προσθέσετε μια νέα παράμετρο αναμεταδότη άμεσα από το μετρητή. Οι τιμές LOF, η ισχύς του LNB και το σήμα 22 khz μπορούν επίσης να ρυθμιστούν άμεσα από τον μετρητή σήματος. Έτσι μπορείτε να χρησιμοποιήσετε τον Digipro Excel-TV για τις περιοχές συχνοτήτων Ku και C, ή οποιαδήποτε άλλη περιοχή συχνοτήτων. 60 TELE-satellite & Broadband 08-09/2008

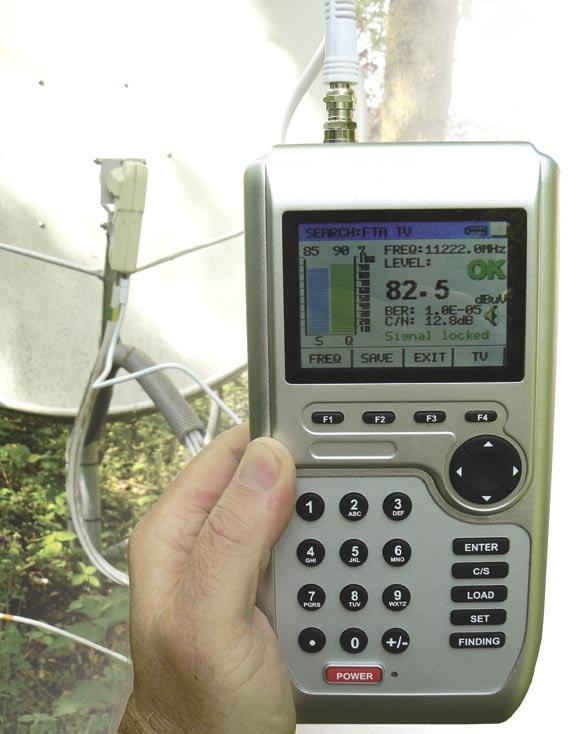

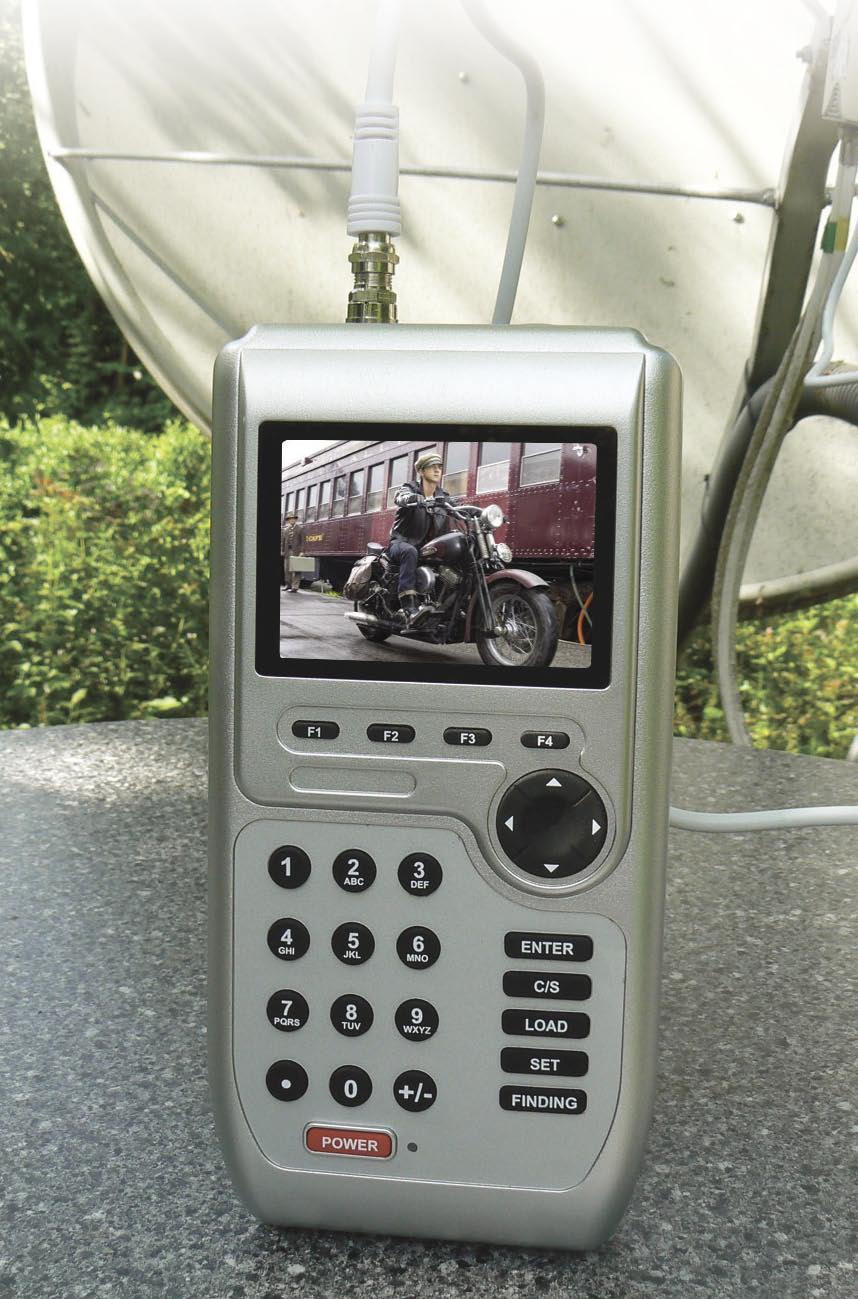

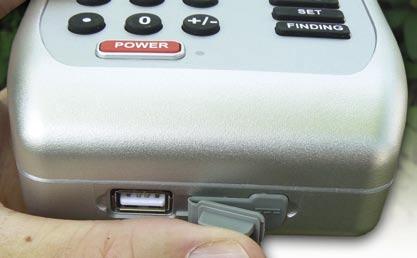

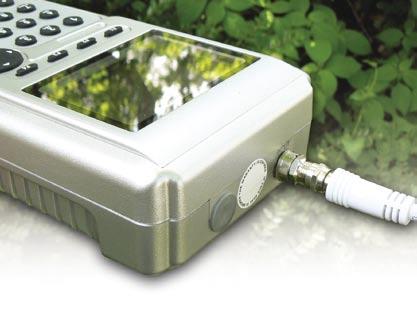

4 1 Εικόνες από τον DigiPro Excel TV: Κεντρικό μενού, αντικείμενο μενού FINDING για την ευθυγράμμιση της κεραίας 2 Κεντρικό μενού, αντικείμενο μενού DOWNLOAD για ανταλλαγή δεδομένων με έναν υπολογιστή 3 Κεντρικό μενού, αντικείμενο μενού SPECTRUM ANALYZER 4 Αποθήκευση εικόνων φάσματος 5 Φόρτωση δεδομένων στον υπολογιστή 6 Κεντρικό μενού, αντικείμενο μενού PLAY TV 7 Κεντρικό μενού, αντικείμενο μενού LOAD SAVED DATA 8 Κεντρικό μενού, αντικείμενο μενού UTILITY 9 Κεντρικό μενού, αντικείμενο μενού CONFIGURATION 10 Αποθήκευση ρυθμίσεων δορυφόρου 11 Εικόνα φάσματος (υψηλή μεγέθυνση) 12 Εικόνα φάσματος (μέση μεγέθυνση) 13 Εικόνα φάσματος (χαμηλή μεγέθυνση) 14 Διαμόρφωση δορυφόρου (Kuband) 15 Διαμόρφωση δορυφόρου (Cband) 16 Διαμόρφωση δορυφόρου (Cband) 17 Μενού UTILITY 18 Εικόνα για την ευθυγράμμιση βασισμένη στην ισχύ σήματος, C/N και BER 19 Αποθήκευση εικόνων φάσματος USB interface for connecting the device to the PC next to the socket for power supply. F-socket for connecting the LNB on the top side. Ο Digipro Excel-TV μπορεί επίσης να λειτουργήσει και με ένα πολυδιακόπτη εφόσον υποστηρίζει το DiSEqC 1.0 (για μέχρι οκτώ LNB). Ο κατασκευαστής έχει επίσης εξοπλίσει τον τελευταίο μετρητή με DiSEqC 1.2 καθώς επίσης και με USALS (DiSEqC 1.3) και ισχυρίζεται ότι είναι ο μοναδικός μετρητής στον κόσμο με USALS. Με τα κουμπιά της πρόσοψης το μοτέρ μπορεί να μετακινήσει την κεραία στην θέση 0 με ένα απλό πάτημα ενός κουμπιού και με το κουμπί SET το μοτέρ μπορεί να ελεγχθεί για την περιστροφή της κεραίας άμεσα στην θέση του επιλεγμένο δορυφόρου. Σχετικά με τα αποτελέσματα των μετρήσεων, όλες οι αλλαγές του δορυφορικού καταλόγου μπορεί να αποθηκευτεί άμεσα στο μετρητή για χρήση εκ των υστέρων. Σαν εναλλακτική λύση της χρήσης των ενδείξεων ισχύος και ποιότητας σήματος για την ευθυγράμμιση της κεραίας μπορείτε να αλλάξετε σε λειτουργία φάσματος με τρία διαφορετικά επίπεδα μεγέθυνσης, που χρησιμοποιούνται για την μετακίνηση της κεραίας μέχρι να εμφανιστεί το φάσμα που αντιστοιχεί στον επιθυμητό δορυφόρο. Για να διευκολυνθείτε σε αυτή τη διαδικασία υπάρχουν αποθηκευμένες εκ των προτέρων στον μετρητή διάφορες εικόνες ή μπορούν να προστεθούν εκ των υστέρων έτσι ώστε τα τρέχοντα αποτελέσματα των μετρήσεων να μπορούν να συγκριθούν με τις αποθηκευμένες εικόνες φάσματος. Το μενού UTILITY επιτρέπει την ρύθμιση του Digipro Excel-TV σύμφωνα με τις προσωπικές σας ανάγκες. Εάν δεν μπορείτε ή δεν επιθυμείτε να χρησιμοποιήσετε το λογισμικό για υπολογιστή που παρέχεται για οποιοδήποτε λόγο, μπορείτε να εισάγετε την γεωγραφική σας θέση από εδώ. Επιπλέον, μπορείτε να θέσετε μια συγκεκριμένη χρονική περίοδο μετά από την οποία ο μετρητής σήματος θα απενεργοποιείται αυτόματα για να σώσετε την πολύτιμη χωρητικότητα της μπαταρίας. Κατά την διάρκεια των δοκιμών μας, ευθυγραμμίσαμε κάποιες κεραίες και μια περιστρεφόμενη κεραία με DiSEqC με την βοήθεια του Digipro Excel-TV και σε κάθε περίπτωση εντυπωσιαστήκαμε από την ευκολία χρήσης και την διαισθητική λειτουργία αυτής της μετρητικής συσκευής. Μας άρεσε ιδιαίτερα η εξαιρετική οθόνη LCD και η ακουστική ένδειξη σήματος. Χάρη στην ανθεκτική τσάντα μεταφοράς και το προστατευτικό κάλυμμα, αυτός ο μετρητής αποτελεί το τέλειο εργαλείο για κάθε εγκαταστάτη δορυφορικών κεραιών, ανεξάρτητα από το εάν η εγκατάσταση γίνεται στην οροφή ενός κτηρίου ή σε κάποια αυλή. Το λογισμικό για υπολογιστή που παρέχεται μπορεί να χρησιμοποιηθεί για την ενημέρωση της εσωτερικής βάσης δεδομένων του Digipro Excel-TV οποιαδήποτε στιγμή και ο κατασκευαστής προσφέρει δεδομένα για φόρτωση από την ιστοσελίδα του με έναν επεξηγηματικό τρόπο. 62 TELE-satellite & Broadband 08-09/2008

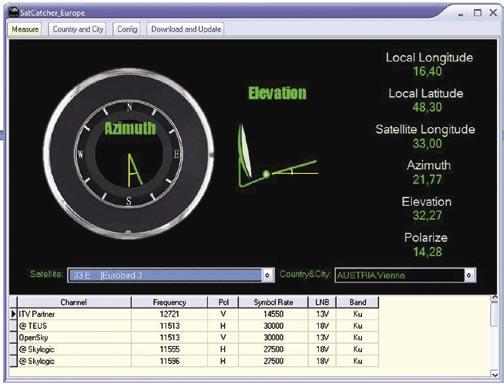

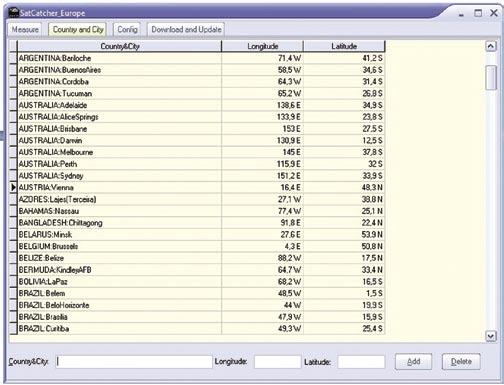

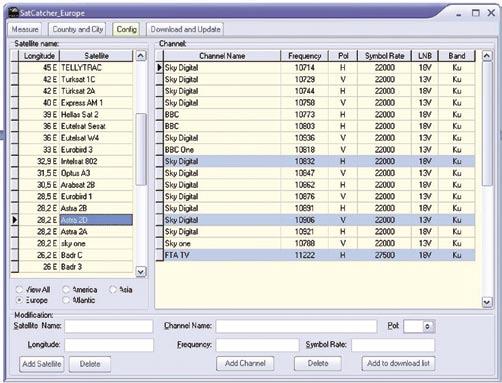

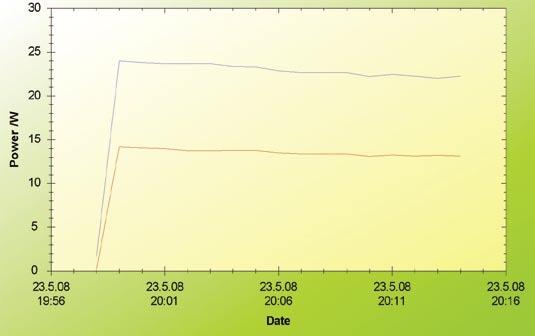

5 TELE-satellite World Download this report in other languages from the Internet: Arabic العربية Indonesian Indonesia Bulgarian Български Czech Česky German Deutsch English English Spanish Español Farsi فارسي French Français Greek Ελληνικά Croatian Hrvatski Italian Italiano Hungarian Magyar Mandarin 中文 Dutch Nederlands Polish Polski Portuguese Português Romanian Românesc Russian Русский Swedish Svenska Turkish Türkçe Available online starting from 25 July 2008 Εφαρμογή για υπολογιστή για επιλογή μιας θέσης και για τον υπολογισμό των απαιτούμενων γωνιών. Γνώμη Ειδικών + Ευκολία στη χρήση, πολύ ακριβή αποτελέσματα μετρήσεων και εξαιρετική οθόνη είναι μερικά από τα δυνατά σημεία του Digipro Excel- TV. Προσφέρει διάφορα χρήσιμα χαρακτηριστικά και μπορεί να ταξινομηθεί ως το απαιτούμενο εργαλείο για τον επαγγελματία μηχανικό και τους χομπίστες. Μπορεί επίσης να χρησιμοποιηθεί και σαν μίνι τηλεόραση. - Κανένα Thomas Haring TELE-satellite Test Center Austria Βάση δεδομένων θέσης Βάση δεδομένων δορυφόρων και αναμεταδότη Distributor TECHNIC DATA SatCatcher, Unit 7 Salvesen Way Hull, East Yorkshire, UK HU3 4UQ, United Kingdom Tel +44 (0) Skype Model Frequency range Signal measurement Input resistance Symbol rates or satcatcher1 sales@satcatcher.com Digipro Excel-TV 930~2150 MHz -65 dbm ~ -25 dbm 75 Ohm 2~45 Ms/s DiSEqC yes (1.0, 1.1 and 1.2) Battery Included Dimension Weight Weight incl carrying case Operating temperature Display up to 5 hours of operation, charging cycle 4~5 hours charger, charger for car power outlet, protective case, RS232 cable, CD with software, sun shield, manual 250x120x60mm 0.8kg 1.6kg 0 C ~ +40 C 3.5 LCD colour display ENERGY DIAGRAM Apparent Power Active Power Mode Apparent Active Factor Active 23 W 13 W 0.56 Φόρτωση αποθηκευμένων δεδομένων Παροχή ισχύος για την φόρτωση της ενσωματωμένης μπαταρίας 64 TELE-satellite & Broadband 08-09/2008
