2 ΤΟ LASER ΣΤΙΣ ΓΡΑΦΙΚΕΣ ΤΕΧΝΕΣ

3 Ιστορική αναδροµή Από τη ζωγραφική των σπηλαίων Στην εφεύρεση της Τυπογραφίας Στις νέες µεθόδους εκτύπωσης Στη χρήση του laser στις εκτυπώσεις και όχι µόνο

4 Τι σηµαίνουν οι γραφικές τέχνες, χθες & σήµερα Υπήρχε πάντα η ανάγκη για επικοινωνία και έκφραση Η «εκ-τύπωση», ένας άλλος τρόπος γραφής Η εφεύρεση της Τυπογραφίας και ο Γουτεµβέργιος (η σηµασία του έργου του) Η εφεύρεση της Λιθογραφίας και ο Senefelder Ο όρος Γραφικές Τέχνες (Τέχνη & Γραφή=Εικόνα Γραφής) Η εφεύρεση της Φωτογραφίας στην Τεχνολογία των Εκτυπώσεων Η Φωτοχαρακτική Η Φωτοηλεκτρονική Τυπογραφία (ο 20ός αι. στις Γραφικές Τέχνες)

5 Η Τεχνολογική µεταβολή Ανάπτυξη της τεχνολογίας των Εκτυπώσεων Αυτοµατισµός στην τεχνολογία των Εκτυπώσεων Οι «παραδοσιακές» µονάδες παραγωγής Γραφικών Τεχνών Οι «σύγχρονες» µονάδες παραγωγής Γραφικών Τεχνών Οι ηλεκτρονικές/ψηφιακές µέθοδοι εκτύπωσης

6 Η ΧΡΗΣΗ ΤΟΥ Laser Είναι µια από τις νέες µεθόδους ψηφιακής εκτύπωσης. Οι ακτίνες laser δηµιουργούν την τυπωµένη εικόνα µε τη χρήση ελεγχόµενης ακτίνας (laser), ακρωνύµιο του Light Amplification of Stimulated Emission of Radiation, δηλαδή «φως ενισχυµένο µε διεγερµένη εκποµπή ακτινοβολίας».

7 Η λειτουργία του Λειτουργεί µε τη χρήση φορτισµένου ηλεκτρικά τυµπάνου ή ταινίας που φωτίζεται, µε φως laser, που εκλεκτικά αποφορτίζει την περιοχή του τυµπάνου ή της ταινίας, που δεν έχει εικόνα. Τα toners (µελάνια( σε σκόνη) βρίσκονται σε τέσσερα φυσίγγια ξεχωριστά (αν πρόκειται για τετραχρωµία) κίτρινο (yellow) yellow), µατζέντα (magenta), σιάν (cyan), και µαύρο (black) ή µόνο µαύρο αν πρόκειται για ασπρόµαυρη εκτύπωση, έλκονται δε πάνω στο τύµπανο ή την ταινία στη φορτισµένη ηλεκτρική περιοχή της εικόνας και έπειτα µεταφέρονται πάνω σε χαρτί, στο οποίο κολλούν µε θέρµανση και τήξη.

8 Ηλεκτροστατική εκτύπωση µε laser Στην ηλεκτροστατική εκτύπωση το laser χρησιµεύει στα φωτοαντιγραφικά, τα οποία λειτουργούν µε αντανάκλαση του θέµατος µέσα από φακούς πάνω στο φορτισµένο τύµπανο. Χρησιµοποιείται φως laser ή και ηλεκτρονική ακτίνα, καθώς και σύστηµα απόθεσης ιόντων, µε δηµιουργία ροής αρνητικών ιόντων, για σχηµατισµό της φορτισµένης εικόνας στο τύµπανο.

9 Ηλεκτροφωτογραφία Είναι και αυτή µια µορφή ηλεκτροστατικής µεθόδου εκτύπωσης, όπου στις σύγχρονες ψηφιακές εγκαταστάσεις και στα συστήµατα υπολογιστή προς εκτύπωση χρησιµοποιείται ευρέως. Εδώ χρησιµοποιείται σύστηµα υγρού toner (Electro Ink) π.χ. η Indigo, ή σύστηµα στερεάς βάσης π.χ. η Xeikon.

10 Εκτυπωτικά συστήµατα ψηφιακής απεικόνισης Το Heidelberg Quick master DI 46-4 είναι ένα εκτυπωτικό µηχάνηµα µε υπολογιστή, τεσσάρων χρωµάτων που εκτυπώνει µε πρέσα, µε «άνυδρη» λιθογραφική µέθοδο όφσετ. ιατηρείται η ποιότητα της εκτύπωσης, το µηχάνηµα συνδέεται και µε ενδιάµεσα παραδοσιακά συστήµατα λιθογραφίας και απευθείας µε σύστηµα ψηφιακής προεκτύπωσης. Κατά την παραγωγή των άµεσα απεικονιζόµενων επιστρώσεων (χωρίς χρήση φιλµ) τα δεδοµένα Postscript από το ψηφιακό υπολογιστικό σύστηµα µετατρέπονται από τον επεξεργαστή RIP του Quickmaster σε δεδοµένα οθόνης (screen data) και στη συνέχεια σε σήµατα ελέγχου για 64 υπέρυθρες λέιζερ (laser) διόδους.

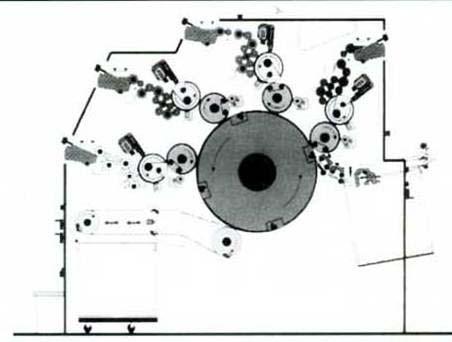

11 Σχηµατική απεικόνιση του ψηφιακού εκτυπωτικού µηχανήµατος Heidelberg Quick master DI 46-4 Οι δέσµες laser που δηµιουργούνται από τις διόδους laser, συνενώνονται για να σχηµατίσουν ακτίνες ελεγχόµενου φωτός, οι οποίες εστιάζονται σε µια πολυεπίπεδη πλάκα από α, µε αποτέλεσµα τη δηµιουργία υργία µικρών «βαθουλωµάτων» στις περιοχές της εικόνας, εκεί όπου θα θα επικαθίσει το µελάνι για να τιστεί το θέµα και να µείνει άθικτο το

12 ΨΗΦΙΑΚΑ ΕΚΤΥΠΩΤΙΚΑ ΜΗΧΑΝΗΜΑΤΑ LASER

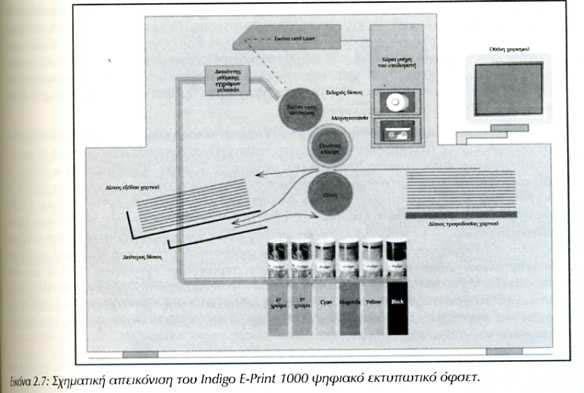

13 ΨΗΦΙΑΚΑ ΕΚΤΥΠΩΤΙΚΑ ΜΗΧΑΝΗΜΑΤΑ LASER

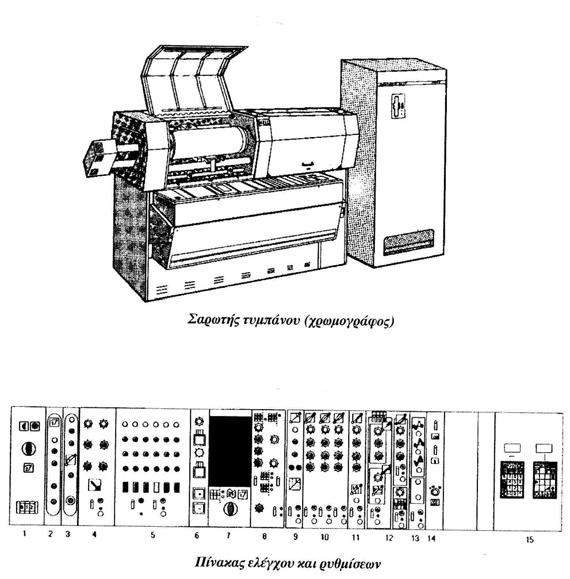

14 Σαρωτής τυµπάνου Πρόκειται για τους γνωστούς χρωµογράφους που βρίσκονται στο προσκήνιο πολλά χρόνια, και συνεχώς εξελίσσονται. Συνδέονται και µε το δίκτυο για µεταφορά ψηφιοποιηµένων εικόνων στους σταθµούς εργασίας. Τυπώνουν διαχωρισµούς (τετραχρωµίες) σε φιλµ µέσω πολύπλοκου συστήµατος ακτίνων laser. ιαθέτουν δυνατότητες τονικής και χρωµατικής διόρθωσης και διαφόρων ρυθµίσεων του πρωτοτύπου.

15 Πλεονεκτήµατα Μειονεκτήµατα Ανάπτυξη υψηλών θερµοκρασιών στους εκτυπωτές laser, αντιµετώπιση µε ειδικά µελάνια εκτύπωσης και ιδιαίτερη προσοχή στα επιστρωµένα χαρτιά. Περιορισµός µεγέθους εκτυπώσιµου χαρτιού, που σιγά-σιγά το πρόβληµα ελαχιστοποιήθηκε, αφού οι εταιρείες εισήγαγαν ψηφιακά πιεστήρια διαµορφωµένα µε βάση τα συµβατικά λιθογραφικά πιεστήρια όφσετ και µε συνολικό τροφοδότη σελίδας να ξεπερνά τα mm (σήµερα ξεπερνούν τα 2,5m), αλλά και αύξηση του «τιράζ». Ξεπεράστηκε και το πρόβληµα διάταξης εκτυπωτικών µονάδων, έτσι µπορούµε να έχουµε και έξι εκτυπωτικούς «πύργους» στη σειρά (εξαχρωµία), καθώς και δυνατότητες για ενσωµάτωση/προσθήκη µετατρεπόµενων µονάδων (για το φινίρισµα του εντύπου).

16 Η πρόσβαση των χειριστών στην ψηφιακή «τυπογραφία» έγινε πιο εύκολη απ ότι στην παραδοσιακή. Αυξήθηκε η τάση για εργασίες JIT (της στιγµής), που ζητά ο πελάτης. Τάση προς µικρότερο αριθµό αντιτύπων (τιράζ). Ανάπτυξη και άλλων µέσων επικοινωνίας, πλην της τυπογραφίας. Τα δεδοµένα είναι εύκολο να εισαχθούν, να επεξεργαστούν και να µεταδοθούν ανά τον κόσµο.

17 Συµπεράσµατα Η µεταφορά δεδοµένων µε αυτόν τον τρόπο ολοένα αυξάνεται, αυξάνεται επίσης και η ταχύτητα εκτύπωσης, µε αποτέλεσµα η επεξεργασία του τελικού προϊόντος να ελέγχεται ψηφιακά. Ωριµάζει η εµπειρία των εργαζόµενων στον ανταγωνιστικό χώρο. Μειώνεται ο χρόνος παραγωγικής διαδικασίας και ιδιαίτερα µεταξύ των φάσεων της προεκτύπωσης και ολοκλήρωσης του τελικού προϊόντος. Η ποιότητα της εκτύπωσης και η διάδοση των προϊόντων ολοένα βελτιώνεται µετά την καλπάζουσα µορφή ανάπτυξης της τεχνολογίας.
