Συστήματα Υπεδάφιας Διάθεσης των Επεξεργασμένων Οικιακών Λυμάτων

Transcript

1 Συστήματα Υπεδάφιας Διάθεσης των Επεξεργασμένων Οικιακών Λυμάτων Τα οικιακά λύματα μπορούν να διατεθούν υπεδάφια αφού υποστούν μία επεξεργασία λιποσυλλογής και αμμοσυλλογής, πρωτογενούς καθίζησης, χώνευσης και διαύγασης. Στην συνέχεια διατίθενται στο έδαφος μέσω διάτρητων υπογείων σωλήνων και υπογείων δοχείων διασποράς. Διάταξη επεξεργασίας λυμάτων με χρήση δεξαμενής τύπου IMHOFF και τρόποι διάθεσης των επεξεργασμένων νερών για υπεδάφια άρδευση

2 Με την ίδια επεξεργασία μπορούν, αντί της υπεδάφιας διάθεσης, να διατεθούν στο περιβάλλον με την μέθοδο του φυτοκαθαρισμού. Σηπτικές Δεξαμενές τύπου Imhoff Τομή και εξωτερικό της τυπικής δεξαμενής IMHOFF Οι Σηπτικές Δεξαμενές Imhoff είναι μονοθάλαμες δεξαμενές και στο εσωτερικό τους αποτελούνται από δύο επικοινωνούντα διαμερίσματα, το ένα καθίζησης με ελάχιστο όγκο 40 lt/ισοδύναμο Πληθυσμό (Ι.Π.), και το άλλο χώνευσης, ελάχιστου όγκου 100 lt/ι.π.. Σύμφωνα με την οδηγία 91/ της ΕΟΚ (σήμερα Ε.Ε.) οι σηπτικές δεξαμενές πρέπει να έχουν όγκο καθίζησης μεταξύ των 40 και 50 lt/ι.π. και συνολικά όχι μικρότερο από 250/300 lt ενώ ο όγκος της χώνευσης πρέπει να είναι 100/120 lt ανά χρήστη, ή για την περίπτωση ενός ετησίου αδειάσματος 180/200 lt. Οι Σηπτικές Δεξαμενές Imhoff έχουν ιδιότητες διαύγασης και καθαρισμού και συνεπώς τα επεξεργασμένα νερά εξόδου μπορούν να διατεθούν για υπεδάφια άρδευση ή φυτοκαθαρισμό. Οι Σηπτικές Δεξαμενές Imhoff χρησιμοποιούνται ενδεικτικά στις εξής περιπτώσεις: Γενικές οικιακές εφαρμογές Τουαλέτες αθλητικών εγκαταστάσεων Τουαλέτες βιομηχανικών κτηρίων Τουαλέτες εστιατορίων και ξενοδοχείων Τουαλέτες σχολείων, γραφείων κλπ Η επιλογή της δεξαμενής γίνεται με βάση τον αριθμό Ισοδύναμου Πληθυσμού (Ι.Π.) Η επιλογή δεξαμενής μεγαλύτερου όγκου, δεν μειώνει την απόδοση της παρά μόνον τις δαπάνες συντήρησης αφού η εκκένωσή της γίνεται σε αραιότερα χρονικά διαστήματα. Κατηγορίες Δεξαμενών IMHOFF και χωρητικότητες Ι. Τυπική Δεξαμενή IMHOFF Οι τυπικές δεξαμενές έχουν το σχήμα της προηγούμενης εικόνας.

3 Διατίθενται σε επτά (7) διαστάσεις με χωρητικότητες ανάλογα προς τον Ι.Π. που πρόκειται να εξυπηρετήσουν ως εξής: (*) Για Ι.Π. των ατόμων, διατίθεται επίσης η κατηγορία PLUS η οποία αποτελείται από τυπικές δεξαμενές IMHOFF οι οποίες όμως για τον ίδιο Ι.Π. έχουν μεγαλύτερες διαστάσεις από τις παραπάνω. (*): Οι διαστάσεις των δεξαμενών αναγράφονται στο Τεχνικό Φυλλάδιο του προϊόντος ΙΙ. Δεξαμενές τύπου ΜΑΧΙ Αυτές κατασκευάζονται για την εξυπηρέτηση μεγαλύτερων εγκαταστάσεων Λόγω των αυξημένων διαστάσεων, έχουν την μορφή της παρακάτω εικόνας. Δεξαμενή IMHOFF τύπου ΜΑΧΙ Διατίθενται σε οκτώ (8) διαστάσεις με χωρητικότητες ανάλογα προς τον Ι.Π. που πρόκειται να εξυπηρετήσουν ως εξής: (*) Για Ι.Π. των ατόμων, διατίθεται επίσης η κατηγορία PLUS η οποία αποτελείται από δεξαμενές τύπου ΜΑΧΙ, οι οποίες όμως για τον ίδιο Ι.Π. έχουν μεγαλύτερες διαστάσεις από τις παραπάνω. (*): Οι διαστάσεις των δεξαμενών αναγράφονται στο Τεχνικό Φυλλάδιο του προϊόντος ΙΙΙ. Δεξαμενές τύπου ΚΟΜPACT Για την εγκατάσταση των δεξαμενών σε μικρούς κήπους ή αίθρια ή για την τοποθέτησή τους σε στενά χαντάκια και γενικότερα σε περιπτώσεις στις οποίες υπάρχει στενότητα χώρου όπου πχ οι δεξαμενές πρέπει να περάσουν από το εσωτερικό της κατοικίας, στενούς διαδρόμους ή πόρτες, διατίθενται τα μοντέλα ΚΟΜΡΑCT μειωμένου φάρδους. Δεξαμενή τύπου KOMPACT

4 Διατίθενται σε τέσσερις (4) διαστάσεις με χωρητικότητες ανάλογα προς τον Ι.Π. που πρόκειται να εξυπηρετήσουν ως εξής: (*) Για Ι.Π. των ατόμων, διατίθεται επίσης η κατηγορία PLUS η οποία αποτελείται από δεξαμενές ΚΟΜΡΑCT οι οποίες όμως για τον ίδιο Ι.Π. έχουν μεγαλύτερες διαστάσεις από τις παραπάνω. (*): Οι διαστάσεις των δεξαμενών αναγράφονται στο Τεχνικό Φυλλάδιο του προϊόντος ΙV. Δεξαμενές Βαρέως Τύπου (CARRABILE) Για την τοποθέτηση των δεξαμενών κάτω από διαδρόμους διέλευσης αυτοκινήτων ή σε χώρους πάρκινγκ, διατίθενται τα μοντέλα ΙΜΗΟFF Βαρέως Τύπου με την εμπορική ονομασία CARRABILE, τα οποία αντέχουν σε παραμορφώσεις οφειλόμενες σε φορτία <125ΚΝ που αντιστοιχούν στο πέρασμα αυτοκινήτου. Δεξαμενή IMHOFF Βαρέως Τύπου Διατίθενται σε επτά (7) διαστάσεις με χωρητικότητες ανάλογα τους τον Ι.Π. που πρόκειται να εξυπηρετήσουν ως εξής: (*) Για Ι.Π. των ατόμων, διατίθεται επίσης η κατηγορία PLUS η οποία αποτελείται από δεξαμενές Βαρέως Τύπου (CARRABILE), οι οποίες όμως για τον ίδιο Ι.Π. έχουν μεγαλύτερες διαστάσεις από τις παραπάνω. (*): Οι διαστάσεις των δεξαμενών αναγράφονται στο Τεχνικό Φυλλάδιο του προϊόντος Διθάλαμες Σηπτικές Δεξαμενές Ι. Κοινές Διθάλαμες Δεξαμενές Το σύστημα των διθάλαμων σηπτικών δεξαμενών αποτελείται από δύο συνδεδεμένες μεταξύ τους δεξαμενές με σωλήνα διαμέτρου τουλάχιστον 10 εκ.

5 Εξωτερική εικόνα των κοινών διθάλαμων σηπτικών δεξαμενών Χρησιμοποιούνται για τη πρωτογενή επεξεργασία των οικιακών λυμάτων. Επειδή οι διθάλαμες δεξαμενές έχουν μόνον ιδιότητες καθαρισμού και διαύγασης τα επεξεργασμένα νερά πρέπει να οδηγούνται σε: Δοχεία διασποράς Απορροφητικούς βόθρους Υπεδάφια άρδευση Φυτοκαθαρισμό Δευτερογενή επεξεργασία Συνδεσμολογία και αποδέκτης των επεξεργασμένων νερών των διθάλαμων σηπτικών δεξαμενών 16 I.Π. 30 Ι.Π Ι.Π. (*) ΙΙ. Διθάλαμες Δεξαμενές τύπου Kοmpact Για τις δεξαμενές αυτές ισχύουν οι χρήσεις, η συνδεσμολογία και τα τεχνικά χαρακτηριστικά των κοινών σηπτικών δεξαμενών που περιγράφηκαν παραπάνω. Οι Kompact είναι μειωμένου φάρδους και χρησιμοποιούνται για την τοποθέτηση τους σε μικρούς κήπους ή αίθρια ή για την τοποθέτησή τους σε στενά χαντάκια και γενικότερα σε περιπτώσεις στις οποίες υπάρχει στενότητα χώρου όπου πχ οι δεξαμενές πρέπει να περάσουν από το εσωτερικό της κατοικίας, στενούς διαδρόμους ή πόρτες κλπ.

6 Εξωτερική εικόνα των διθάλαμων σηπτικών δεξαμενών Kompact 9 I.Π. 18 Ι.Π Ι.Π. (*) ΙΙΙ. Διθάλαμες Δεξαμενές τύπου Blok Οι διθάλαμες δεξαμενές τύπου Blok, αποτελούνται από μία ενιαία δεξαμενή η οποία στο εσωτερικό της είναι χωρισμένη σε δύο διαμερίσματα. Κατά τα λοιπά ισχύουν όσα περιγράφηκαν παραπάνω για τις σηπτικές κοινού τύπου. Τομή διθάλαμης σηπτικής δεξαμενής τύπου Blok 16 Ι.Π Ι.Π. (*) Τριθάλαμες Σηπτικές Δεξαμενές Ι. Κοινές Τριθάλαμες Δεξαμενές Το σύστημα των τριθάλαμων σηπτικών δεξαμενών αποτελείται από τρείς συνδεδεμένες μεταξύ τους δεξαμενές με σωλήνες διαμέτρου τουλάχιστον 10 εκ.

7 Εξωτερική εικόνα των κοινών τριθάλαμων σηπτικών δεξαμενών Χρησιμοποιούνται για τη πρωτογενή επεξεργασία των οικιακών λυμάτων. Τα λίπη και τα σαπουνόνερα πρέπει να διέρχονται διαμέσου ενός λιποσυλλέκτη όγκου τουλάχιστον ενός κ.μ. και στη συνέχεια να εισέρχονται στην τριθάλαμη. Επειδή οι τριθάλαμες δεξαμενές έχουν μόνον ιδιότητες καθαρισμού και διαύγασης τα επεξεργασμένα νερά πρέπει να οδηγούνται σε: Δοχεία διασποράς Απορροφητικούς βόθρους Υπεδάφια άρδευση Φυτοκαθαρισμό Δευτερογενή επεξεργασία Συνδεσμολογία και αποδέκτης των επεξεργασμένων νερών των διθάλαμων σηπτικών δεξαμενών 15 I.Π. 24 Ι.Π Ι.Π Ι.Π Ι.Π. (*) ΙΙ. Τριθάλαμες Δεξαμενές τύπου Kοmpact Για τις δεξαμενές αυτές ισχύουν οι χρήσεις, η συνδεσμολογία και τα τεχνικά χαρακτηριστικά των κοινών σηπτικών δεξαμενών που περιγράφηκαν παραπάνω. Οι Kompact είναι μειωμένου φάρδους και χρησιμοποιούνται για την τοποθέτηση τους σε μικρούς κήπους ή αίθρια ή για την τοποθέτησή τους σε στενά χαντάκια και γενικότερα σε περιπτώσεις στις οποίες υπάρχει στενότητα χώρου όπου πχ οι

8 δεξαμενές πρέπει να περάσουν από το εσωτερικό της κατοικίας, στενούς διαδρόμους ή πόρτες κλπ. Εξωτερική εικόνα των τριθάλαμων σηπτικών δεξαμενών Kompact 9 I.Π. 18 Ι.Π Ι.Π. (*) ΙΙΙ. Τριθάλαμες Δεξαμενές τύπου Blok Οι τριθάλαμες δεξαμενές τύπου Blok, αποτελούνται από μία ενιαία δεξαμενή η οποία στο εσωτερικό της είναι χωρισμένη σε τρία διαμερίσματα. Κατά τα λοιπά ισχύουν όσα περιγράφηκαν παραπάνω για τις σηπτικές κοινού τύπου. Τομή τριθάλαμης σηπτικής δεξαμενής τύπου Blok 30 Ι.Π Ι.Π. (*) Δοχεία Υπεδάφιας Διάθεσης Επεξεργασμένων Αποβλήτων Είναι σφαιρικής ακανόνιστης διαμόρφωσης, με εξαιρετική αντοχή σε πιέσεις του εδάφους όταν είναι άδεια και έχουν εσωτερική διάμετρο μεγαλύτερη των 100 cm.

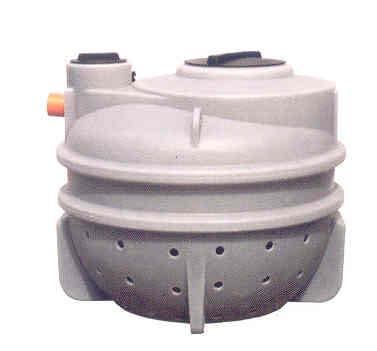

9 Το κάτω μέρος τους είναι διάτρητο ενώ το άνω μέρος συμπαγές. Δοχείο Υπεδάφιας διάθεσης επεξεργασμένων αποβλήτων Χρησιμοποιούνται για τη υπεδάφια διάθεση επεξεργασμένων αποβλήτων που προέρχονται από Σηπτικές Δεξαμενές Imhoff ή από άλλα συστήματα πρωτογενούς επεξεργασίας. Η χρήση τους απαιτεί ευρείες επιφάνειες και απορροφητικά εδάφη. Στις περιπτώσεις μη απορροφητικών εδαφών (αργιλώδη) το δοχείο πρέπει να συνδεθεί με διακλαδωμένους διάτρητους σωλήνες υπολογίζοντας 4m 2 ανά χρήστη για να διευκολυνθεί η διασπορά των νερών. Για την βελτίωση της διασποράς των επεξεργασμένων νερών, συνιστάται η τοποθέτηση περισσότερων δοχείων, διασυνδεδεμένων μεταξύ τους. Το δοχείο πρέπει να έχει όγκο ισοδύναμο με τον όγκο του συστήματος πρωτογενούς επεξεργασίας από όπου λαμβάνει τα νερά. Σε κάθε περίπτωση συνιστάται η επιλογή δοχείων περιορισμένου ύψους για να ευνοείται η διασπορά στα επιφανειακά στρώματα του εδάφους. Διατίθενται σε δύο (2) διαστάσεις των 800 και των1200 lt.(*) (*): Οι διαστάσεις των δοχείων αναγράφονται στο Τεχνικό Φυλλάδιο του προϊόντος. Λεκάνες Φυτοκαθαρισμού Ο φυτοκαθαρισμός είναι περαιτέρω στάδιο επεξεργασίας των ήδη επεξεργασμένων λυμάτων. Τα νερά μετά τον φυτοκαθαρισμό μπορούν με ασφάλεια να διατεθούν είτε επιφανειακά είτε για υπεδάφια άρδευση. Ο φυτοκαθαρισμός ενδείκνυται για μικρές οικιακές εγκαταστάσεις. Οι διαστάσεις των λεκανών φυτοκαθαρισμού εξαρτώνται από την επιφάνειά τους και διατίθενται στις εξής επιφάνειες (σε μ 2 ): (*) (*) Οι ακριβείς διαστάσεις των λεκανών αναγράφονται στο τεχνικό φυλλάδιο.

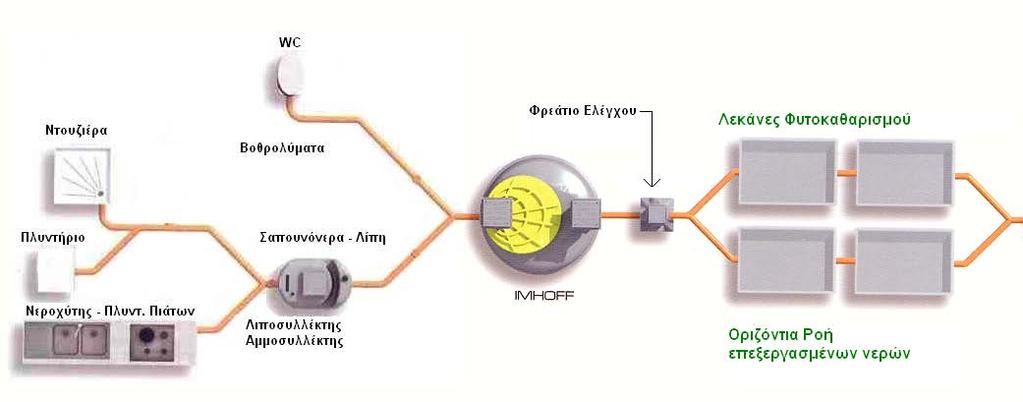

10 Αναπαράσταση της μεθόδου Φυτοκαθαρισμού Συνδεσμολογία των λεκανών φυτοκαθαρισμού
