1 Τοπογραφική απεικόνιση λατομείου & τομή στην αρχική φάση διάνοιξης του TUC Slide 1 of 102

2 Να βρείτε τα μηχανήματα στη φωτο και να τα ονομάσετε! TUC Slide 2 of 102

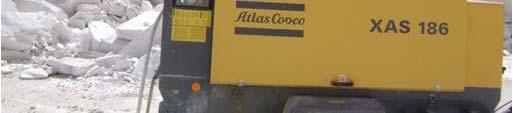

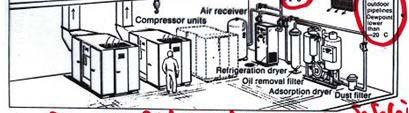

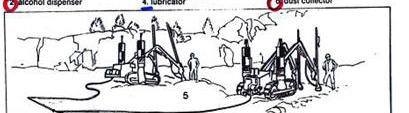

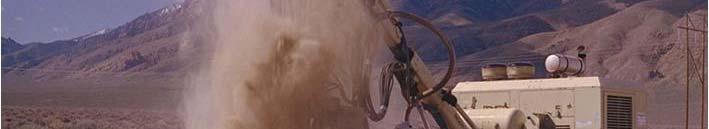

3 Πεπιεσμένος αέρας ιάτρηση πετρωμάτων ή 175 lt/s, 12 bar TUC Slide 3 of 102

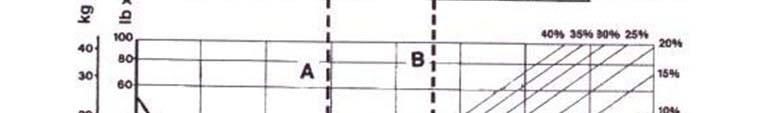

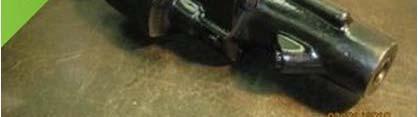

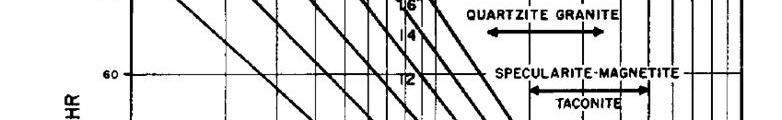

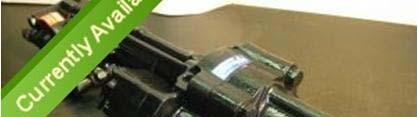

4 Εξοπλισμός διάτρησης Bauer diagram: Tαχύτητα διάτρησης, σημαντική για την παραγωγικότητα TUC Slide 4 of 102

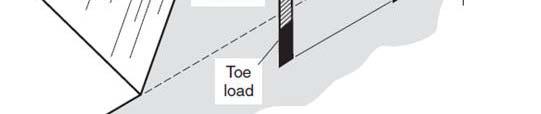

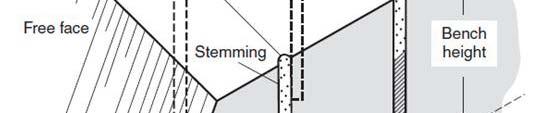

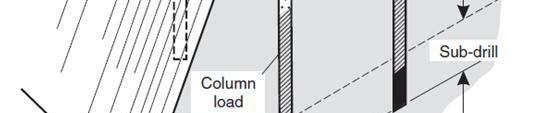

5 Σχεδιασμός υπαίθριας ανατίναξης TUC Slide 5 of 102

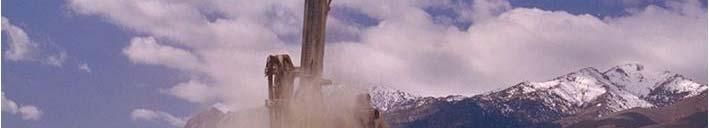

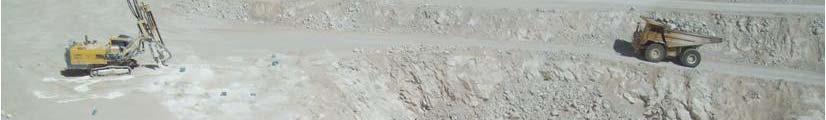

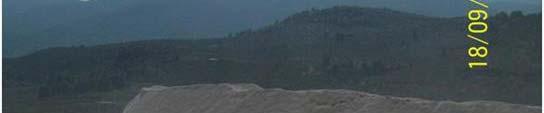

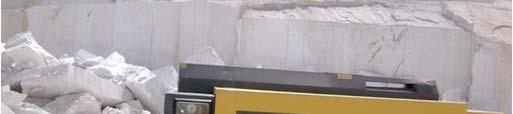

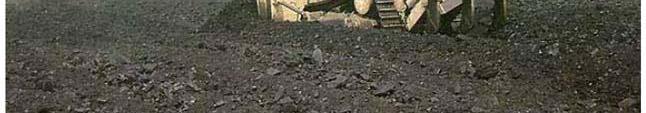

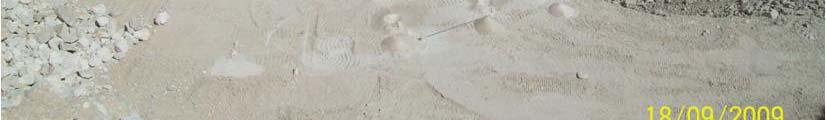

6 Oρυξη 3 σειρών διατρημάτων,, 80,000 t, B=4 m, S=5 m, d=110 mm, Η=2 m (στο βάθος διακρίνονται φορτωτής CAT 988F, dumper CAT 769D, crawler drill ROC 612 που φέρει σφύρα DTH) TUC Slide 6 of 102

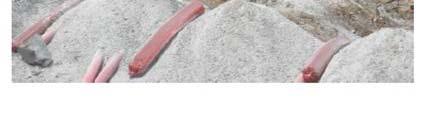

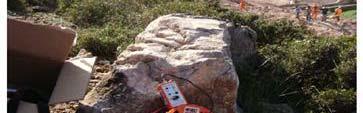

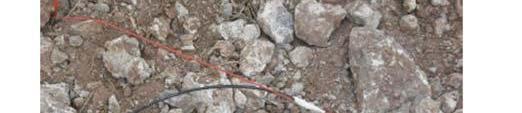

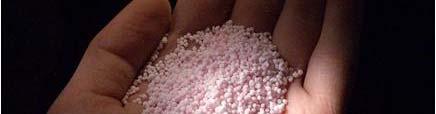

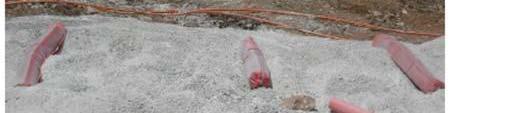

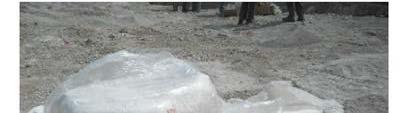

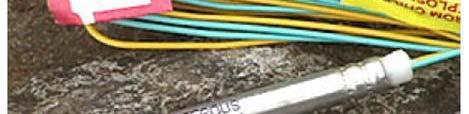

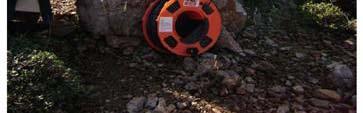

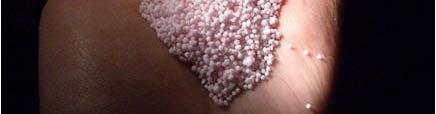

7 94%AN/6%FO TUC Slide 7 of 102

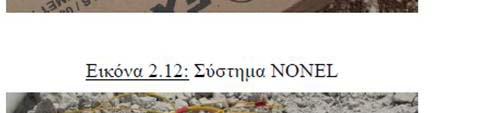

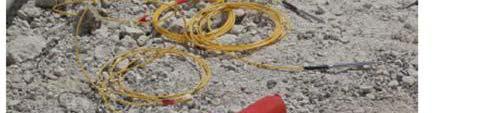

8 TUC Slide 8 of 102

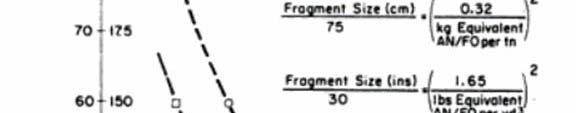

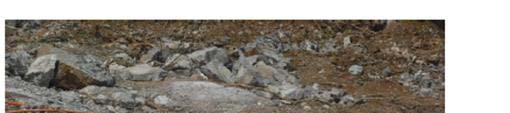

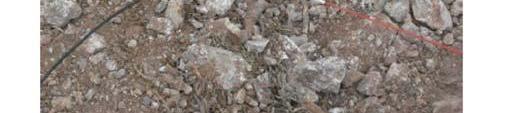

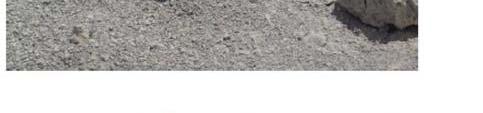

9 Σχέση μεγέθους ογκοτεμαχίου στο σωρό του ανατιναγμένου πετρώματος με την ειδική γόμωση Ε.Υ. TUC Slide 9 of 102

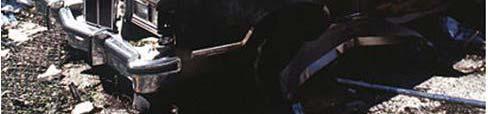

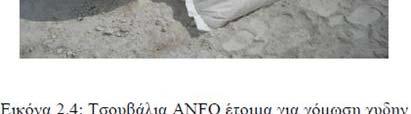

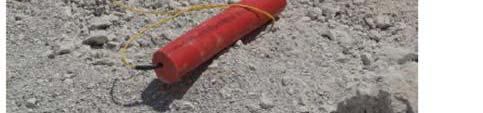

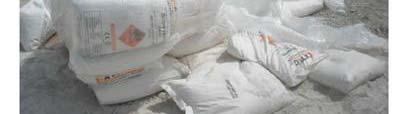

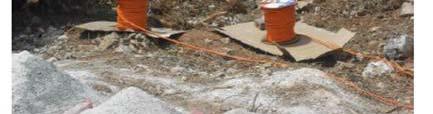

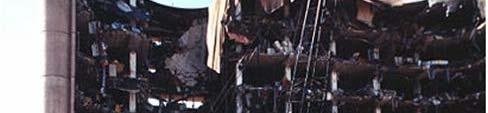

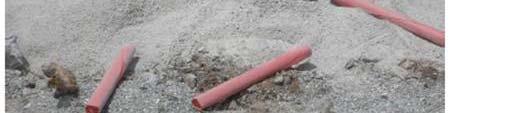

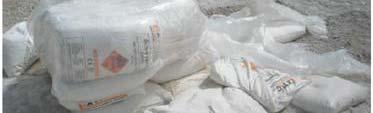

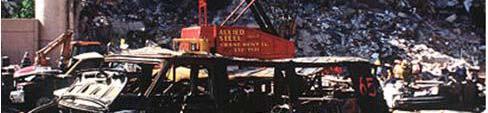

10 δεκαεπτά σάκους ANFO 108 σάκους λιπάσματος νιτρικού αμμωνίου υψηλής ποιότητας βάρους 23 κιλών η κάθε μία. τρία βαρέλια των 210 λίτρων το καθένα με υγρό νιτρομεθάνιο Βραδύκαυστο φυτίλι Απλόύς πυροκροτητές Βομβιστική επίθεση της Οκλαχόμα Σίτι είχε στόχο το Ομοσπονδιακό κτίριο «Alfred P. Murrah» στο κέντρο της Οκλαχόμα Σίτι των ΗΠΑ και συνέβη την 19 Απριλίου 1995 TUC Slide 10 of 102

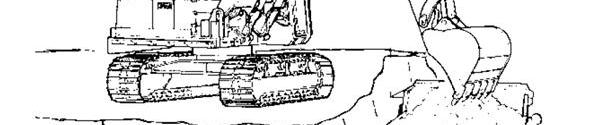

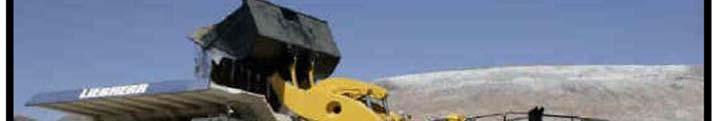

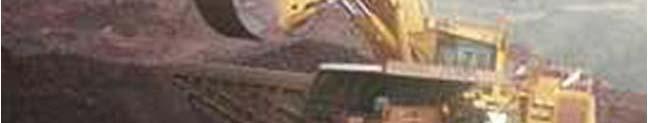

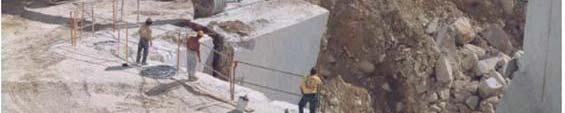

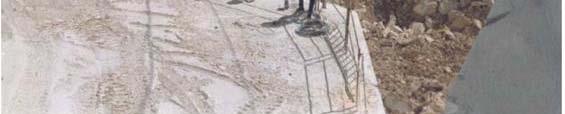

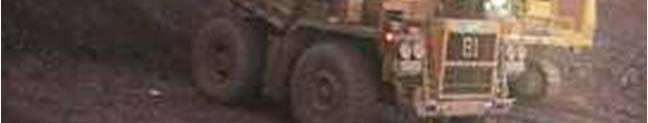

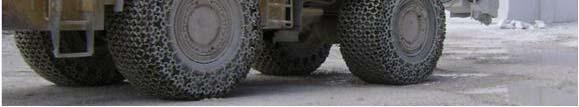

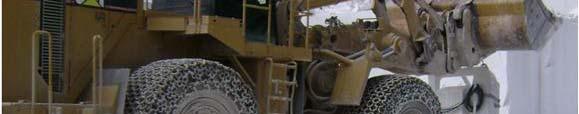

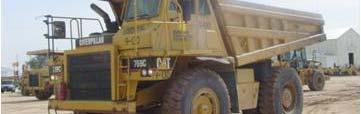

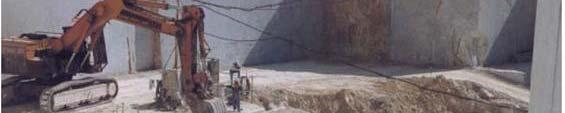

11 Εξοπλισμός φόρτωσης ανατροπής (διαχείρισης όγκων) -μεταφοράς θραυσμένου πετρώματος 450 HP, m3 TUC Slide 11 of 102

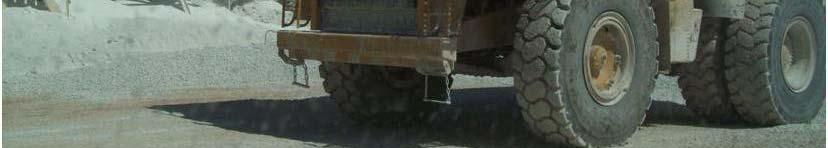

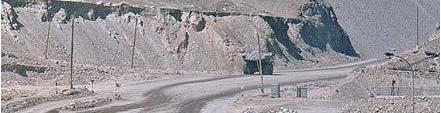

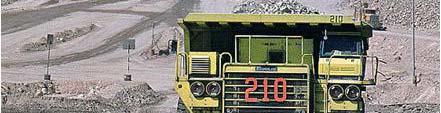

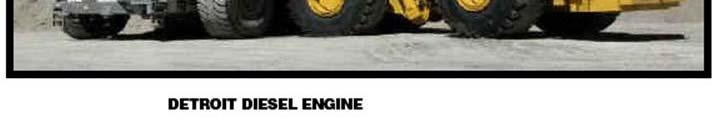

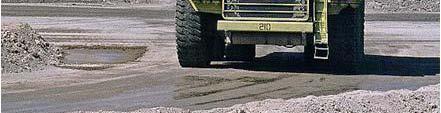

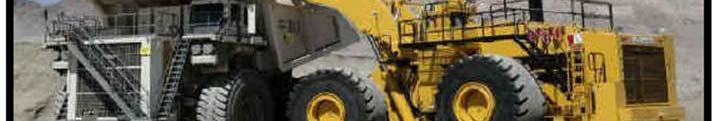

12 ιαστασιολόγηση εξοπλισμού φόρτωσης- μεταφοράς 300 t truck. Chuquicamata, or "Chuqui" as it is more familiarly known, is by digged volume the biggest open pit copper mine in the world, located in the north of Chile, 1,240 km north of the capital, Santiago. Κάδος χωρητικότητας 40 m 3 για φόρτωση φορτηγών έως 400 t! TUC Slide 12 of 102

Ισχύς μηχανήματος στον σφόνδυλο N F M rpm 9550 A flywheel is a rotating mechanical device that is used to store rotational

The amount of energy stored in a flywheel is proportional to the square of its rotational speed.

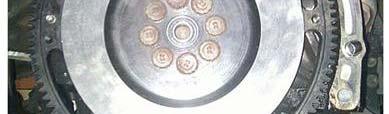

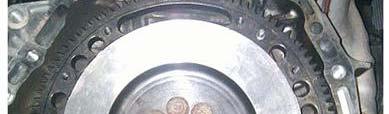

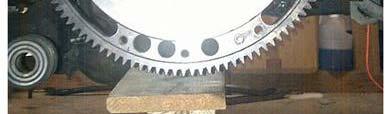

13 Ισχύς μηχανήματος στον σφόνδυλο N F M rpm 9550 A flywheel is a rotating mechanical device that is used to store rotational energy. Flywheels have a significant moment of inertia, and thus resist changes in rotational speed. The amount of energy stored in a flywheel is proportional to the square of its rotational speed. Energy is transferred to a flywheel by applying torque to it, thereby causing its rotational speed, and hence its stored energy, to increase. Conversely, a flywheel releases stored energy by applying torque to a mechanical load, which results in decreased rotational speed. tegra_gsr_flywheel.jpg Flywheel = βολάν. Λέγεται και "σφόνδυλος" αλλά πολλοί το ξέρουν ξρ ως βολάν. TUC Slide 13 of 102

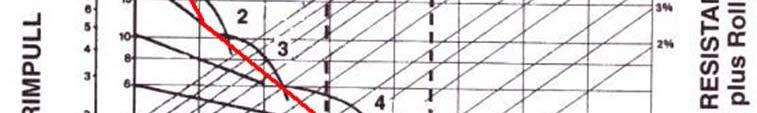

14 ιάγραμμα λειτουργίας μηχανήματος R v N R 3600 pt N N R F v N R F pt t/ ti /h t TUC Slide 14 of 102

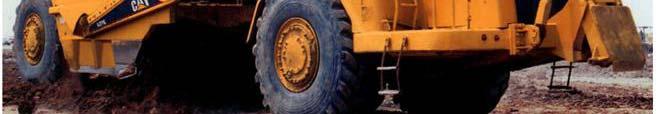

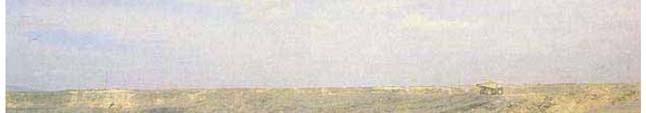

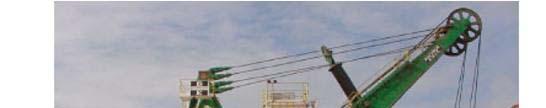

15 Another option is to use twin-powered scrapers that feature two diesel engines that deliver power to all the wheels. They are available in a wide range of sizes from around 15 t to 50 t capacities. Manufacturers include Caterpillar and John Deere. TUC Slide 15 of 102

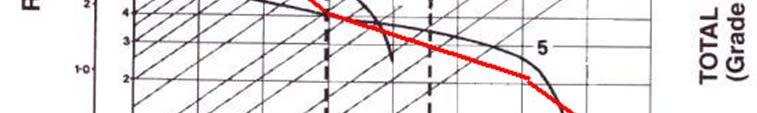

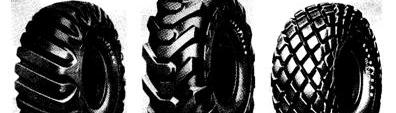

16 Προδιαγραφές ελαστικών μηχανημάτων φόρτωσης-μεταφοράς TUC Slide 16 of 102

Έγκατάσταση δευτερογενούς ερο ε ούς θραύσης- λειοτρίβησης

θραυστήρας Χαλικοτριβείο Αμμοτριβείο (Κρουστικός

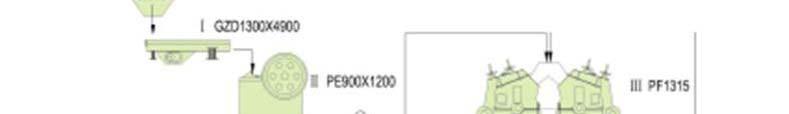

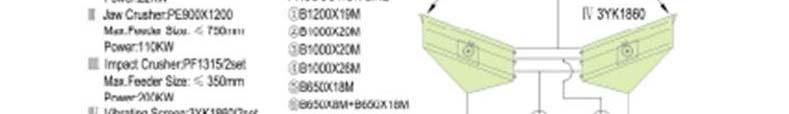

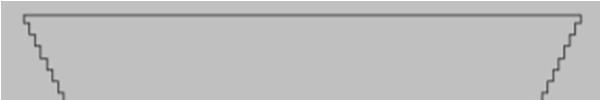

17 Έγκατάσταση δευτερογενούς ερο ε ούς θραύσης- λειοτρίβησης για παραγωγή διαβαθμισμένων μ αδρανών υλικών για την τσιμεντοβιομηχανία κ.λπ.) Σχεδιασμός εργοστασίου θραύσης-λειοτρίβισης Σιαγωνοτός θραυστήρας Χαλικοτριβείο Αμμοτριβείο (Κρουστικός θραυστηρας) Μεταφορικές ταινίες Σιλό Κόσκινα (δονούμενα, ύ απλού ή 2πλού λ ύ καταστρώματος κλπ) ) TUC Slide 17 of 102

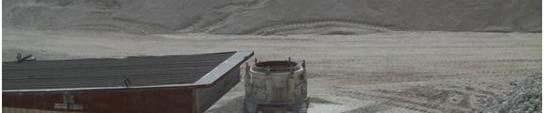

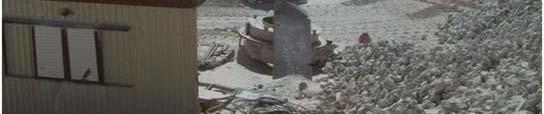

18 Εγκατάσταση σπαστηροτριβείου (1) TUC Slide 18 of 102

19 Εγκατάσταση σπαστηροτριβείου (2) TUC Slide 19 of 102

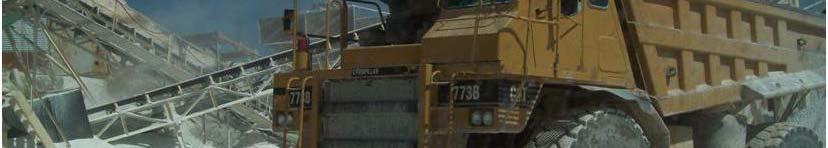

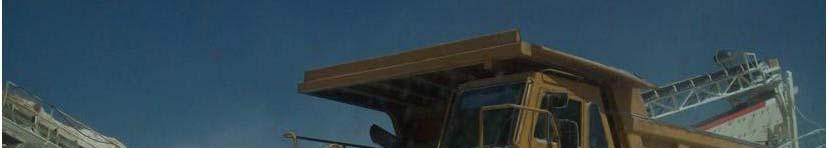

20 Εγκατάσταση σπαστηροτριβείου (3) TUC Slide 20 of 102

21 Εγκατάσταση σπαστηροτριβείου (5) TUC Slide 21 of 102

22 Εγκατάσταση σπαστηροτριβείου ρ (6) TUC Slide 22 of 102

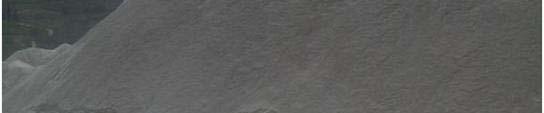

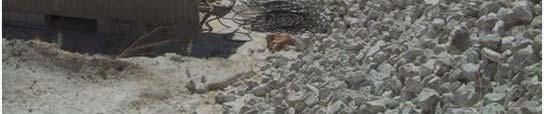

23 Σε περίπτωση μεγάλων oγκοτεμαχίων πετρώματος μετά την ανατίναξη γίνεται χρήση υδραυλικού σφυριού για την εξασφάλιση της ομαλής τροφοδοσίας του συγκροτήματος 2-γενούς θραύσης). TUC Slide 23 of 102

24 TUC Slide 24 of 102

25 TUC Slide 25 of 102

26 In General data production phase Formulae for unit costs Depreciation ([ /year]): D C y 1 i i y 1 i 1 i=rate of interest, y=years for depreciation C=capital cost Operating cost (Fuel) ([ /year]): OC N HP CU N No of lt / HP / hour HP ( hours / day ) ( days / year ) CU euros / lt equipment mean used Coefficient horsepower of use Operating cost (lubricating oil) ([ /year]): LC OC Maintenance cost ([ /year]): M MC N C MC & 0.16 ma int enance coefficient 0.08 for used equipment for new equipment TUC Slide 26 of 102

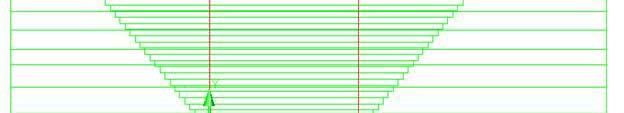

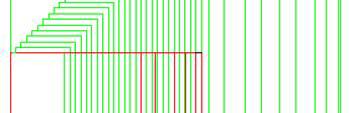

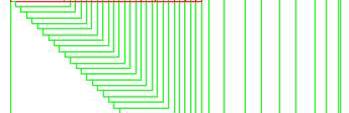

27 Εργαστήρια εφαρµογών CAD στο σχεδιασµό των υπαίθριων εκμετ/ων) TUC Slide 27 of 102

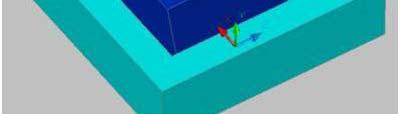

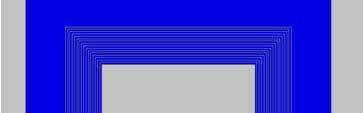

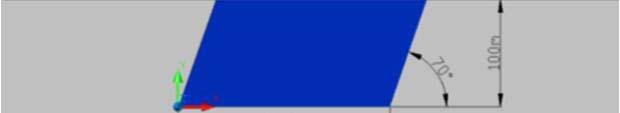

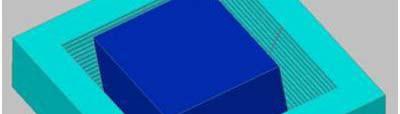

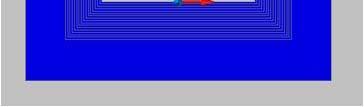

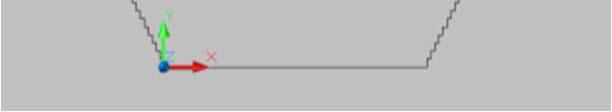

28 Εργαστήρια εφαρµογών CAD στο σχεδιασµό των υπαίθριων εκμετ/ων) Τομή κατά την κλίση: Το κοίτασμα με μπλέ χρώμα, μορφής πρισματικού σωλήνα με επίπεδο τοπογραφικό ανάγλυφο TUC Slide 28 of 102

29 TUC Slide 29 of 102

30 TUC Slide 30 of 102

31 TUC Slide 31 of 102

32 TUC Slide 32 of 102

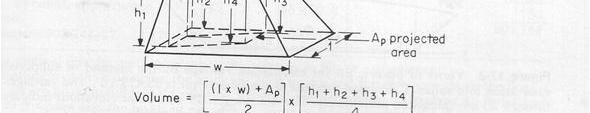

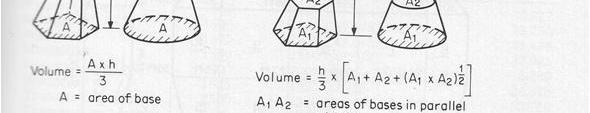

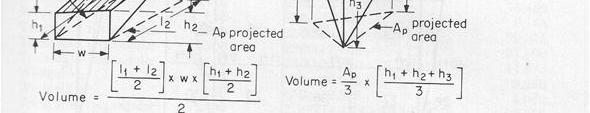

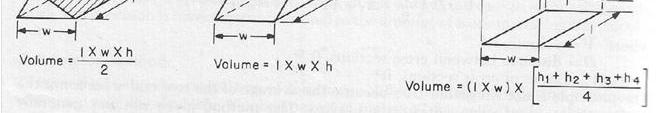

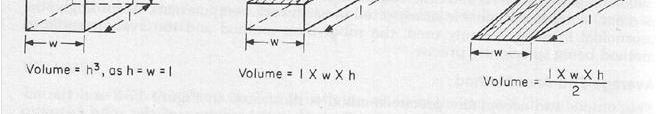

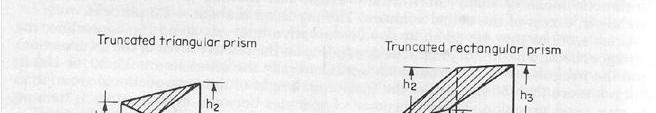

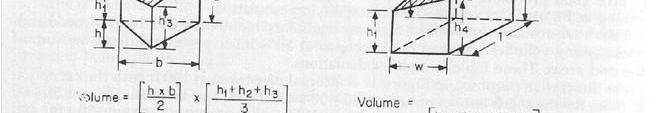

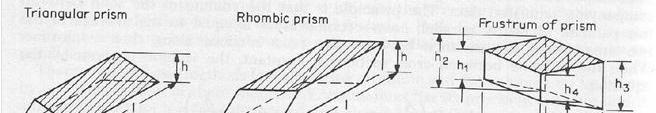

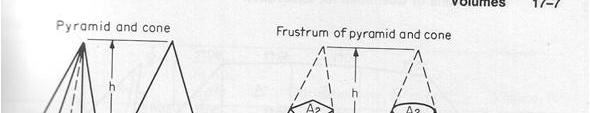

33 Προσεγγιστικός υπολογισμός όγκου εκσκαφών TUC Slide 33 of 102

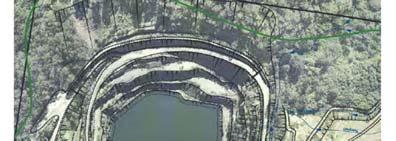

34 Γεωτεχνικές αναλύσεις ευστάθειας πρανών Ανάλυση ευστάθειας πρανούς σε ασυνεχές πέτρωμα με τη μέθοδο της απομείωσης των παραμέτρων αντοχής της βραχόμαζας TUC Slide 34 of 102

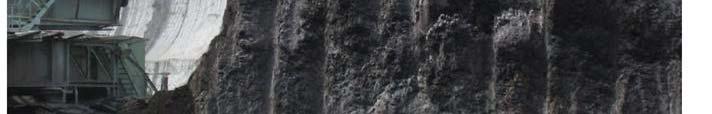

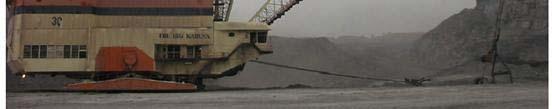

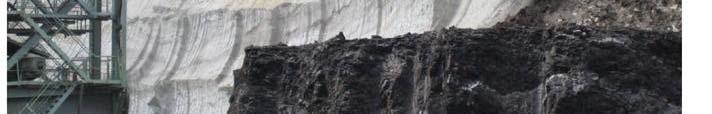

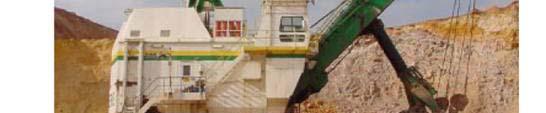

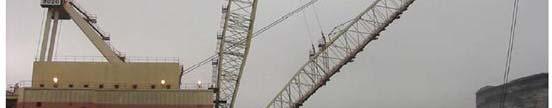

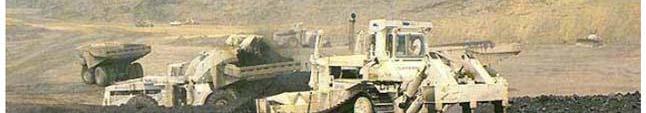

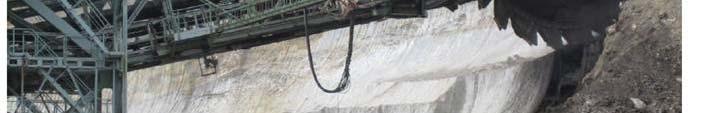

35 Υπαίθρια εκμετάλλευση ανθρακοφόρων κοιτασμάτων (Mining of soft deposits, i.e. lignite etc) Καδοφόρος εκσκαφέας TUC Slide 35 of 102 Εκσκαφέας συρόμενου κάδου

36 Βυθοκόρηση (dredging) αλλουβιακών αποθέσεων TUC Slide 36 of 102
