1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΔΗΜΟΣ ΝΕΑΠΟΛΗΣ ΣΥΚΕΩΝ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ 14REQ T E X N I K H Π Ε Ρ Ι Γ Ρ Α Φ Η ΕΡΓΟ: ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΒΑΘΜΙΣΗ ΚΤΙΡΙΩΝ (ΠΑΡΕΜΒΑΣΕΙΣ ΑΞΟΝΑ 1) ΣΤΗ ΔΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΝΕΑΠΟΛΗΣ ΤΟΥ ΔΗΜΟΥ ΝΕΑΠΟΛΗΣ ΣΥΚΕΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,00 ΑΡ. ΜΕΛΕΤΗΣ: 91 /13 ποιότητα ζωής για όλους Mε τη συγχρηματοδότηση της Ελλάδας και της Ευρωπαϊκής Ένωσης στο πλαίσιο του ΠΕΠ Μακεδονία - Θράκη

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΔΗΜΟΣ ΝΕΑΠΟΛΗΣ ΣΥΚΕΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Αριθμός Μελέτης: 91/2013 ΕΡΓΟ: ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΒΑΘΜΙΣΗ ΚΤΙΡΙΩΝ (ΠΑΡΕΜΒΑΣΕΙΣ ΑΞΟΝΑ 1) ΣΤΗ ΔΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΝΕΑΠΟΛΗΣ ΤΟΥ ΔΗΜΟΥ ΝΕΑΠΟΛΗΣ ΣΥΚΕΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,00 Τ Ε Χ Ν Ι Κ Η Π Ε Ρ Ι Γ Ρ Α Φ Η Η παρούσα μελέτη συντάσσεται μετά από εντολή του Δημάρχου και αφορά τα κάτωθι : Α) Παρεμβάσεις στο πρώην Δημαρχείο Νεάπολης Β) Παρεμβάσεις στο Δημοτικό κτίριο στη συμβολή των οδών Ζάκκα-Διδυμοτείχου Οι παραπάνω παρεμβάσεις εντάσσονται στο πλαίσιο του προγράμματος ΕΞΟΙΚΟΝΟΜΩ. Αναλυτικότερα οι επί μέρους παρεμβάσεις περιλαμβάνουν τα εξής: Α) Παρεμβάσεις στο πρώην Δημαρχείο Νεάπολης Αντικατάσταση της γυάλινης οροφής (στέγης) του αιθρίου Προβλέπεται χρήση σύγχρονων υαλοπετασμάτων, με διπλούς θερμομονωτικούς - ηχομονωτικούς ανακλαστικούς υαλοπίνακες συνολικού πάχους 25 mm, (κρύσταλλο 5 mm low-e, κενό 12 mm με argon, κρύσταλλο laminated 4 mm + 4 mm sol-stop αυτοκαθαριζόμενο με εξωτερική επένδυση με στρώμα διοξειδίου του τιτανίου) σε συνδυασμό με κουφώματα αλουμινίου. Το προτεινόμενο σύστημα θα φέρει και ανοιγόμενα στοιχεία, που θα διασφαλίζουν τον επαρκή αερισμό του κτιρίου. Παράλληλα θα εγκατασταθεί σύστημα αυτοματισμού, για το ελεγχόμενο άνοιγμα και κλείσιμο των εν λόγω στοιχείων. Τοποθέτηση εξωτερικών περσίδων σκίασης σε δυτικούς και ανατολικούς προσανατολισμούς επί των όψεων Προβλέπεται τοποθέτηση εξωτερικού συστήματος ρυθμιζόμενων περσίδων σκίασης σε επιλεγμένα τμήματα των όψεων με ηλεκτροκίνητες περσίδες αλουμινίου, ατρακτοειδούς μορφής, πλάτους μικρότερο των 40cm, οι οποίες θα τοποθετηθούν σε κάθετη διάταξη. 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 2

3 Προσθήκη - ενίσχυση θερμομόνωσης στην οροφή (δώμα) Προβλέπεται υγρο-θερμομονωτική ενίσχυση του δώματος, η οποία θα περιλάβει (κατά σειρά υλοποίησης) τις ακόλουθες εργασίες: Τοποθέτηση γεωϋφάσματος για προστασία της στεγανωτικής μεμβράνης Τοποθέτηση μεμβράνης στεγανοποίησης Τοποθέτηση γεωϋφάσματος για προστασία της στεγανωτικής μεμβράνης Μηχανική στερέωση της μεμβράνης στεγανοποίησης περιμετρικά του δώματος και σφράγιση με συγκολλητική μαστίχη Τοποθέτηση σύνθετου θερμομονωτικού πλακιδίου Αντικατάσταση λεβήτων Προβλέπεται αντικατάσταση των 2 υφιστάμενων λεβήτων παλαιάς τεχνολογίας, χαμηλού βαθμού απόδοσης, με νέους χαλύβδινους λέβητες θερμού νερού θερμαντικής ισχύος 230 kw ( kcal/h) και 290 kw ( kcal/h) αντίστοιχα, κατάλληλους για λειτουργία με καυστήρες φυσικού αερίου και υψηλού βαθμού απόδοσης. Οι λέβητας είναι κατασκευασμένοι από χαλυβδόφυλλα ηλεκτροσυγκολλητής κατασκευής, αεριοαυλωτού τύπου, με τριπλή διαδρομή καυσαερίων φυσικής ή βεβιασμένης απαγωγής καυσαερίων, σύμφωνα με τον ΕΛΟΤ ΤΠ και θα συνοδεύονται από τα πιστοποιητικά συμμόρφωσης των οδηγιών 92/42/ΕΟΚ, 90/396/ΕΟΚ και το σήμα πιστότητας CE. Οι λέβητες θα έχουν φλογοθάλαμο κυλινδρικής μορφής με χάλυβα St 37-2 κατά DIN 17100, τους αυλούς καυσαερίων (tubo) από σωλήνα τύπου mannesman St 37-2 (άνευ ραφής) με τους επιβραδυντές καυσαερίων (στροβιλιστές), την θυρίδα διπλού ολικού ανοίγματος καλυμμένη στο εσωτερικό της με πυρίμαχο υλικό και την χαλύβδινη ή χυτοσιδηρά μονωμένη πλάκα προσαρμογής του καυστήρα υαλόφρακτη οπή επιθεώρησης του θαλάμου καύσης, την παράπλευρη μόνωση του θαλάμου καύσης από υαλοβάμβακα πάχους τουλάχιστον 30 mm με επικάλυψη αλουμινίου και προστατευτικό μανδύα με γαλβανισμένο χαλυβδόφυλλο πάχους τουλάχιστον 1,5 mm βαμμένο με χρώμα φωτιάς και θα εξοπλισθούν με κρουνό εκκένωσης, το κιτ αερίου με τον διακόπτη ασφαλείας, τον πίνακα οργάνων με τον γενικό διακόπτη, τους θερμοστάτες λειτουργίας καυστήρα κυκλοφορητή, το μανόμετρο και το θερμόμετρο νερού κ.λ.π. Με την εγκατάσταση κάθε λέβητα, θα γίνει επίσης και η τοποθέτηση τετράοδης ηλεκτροκίνητης αναμεικτικής βαλβίδας προοδευτικής λειτουργίας. Επίσης θα τοποθετηθεί ψηφιακός ελεγκτής αντιστάθμισης για τον έλεγχο του κυκλώματος κεντρικής θέρμανσης μέσω των διάφορων αισθητηρίων (θερμοκρασία λέβητα, θερμοκρασίας προσαγωγής 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 3

4 νερού και αισθητήριο μέτρησης εξωτερικής θερμοκρασίας) και την ρύθμιση της τετράοδης βάνας, των κυκλοφορητών και του καυστήρα ανάλογα με την ζήτηση του κυκλώματος. Ο ελεγκτής θα έχει εβδομαδιαίο προγραμματισμό και πρόγραμμα διακοπών, ψηφιακή οθόνη ενδείξεων των μετρούμενων μεγεθών. Τέλος θα μονωθούν τα δίκτυα των σωλήνων κεντρικής θέρμανσης, εντός του λεβητοστασίου, με αφρώδες ελαστομερές υλικό τύπου Armaflex το οποίο θα έχει συντελεστή θερμικής αγωγιμότητας λ<0,040 W/(mk) και συντελεστή αντίστασης στην διάχυση υδρατμών μ>2000. Β) Παρεμβάσεις στο Δημοτικό κτίριο στη συμβολή των οδών Ζάκκα-Διδυμοτείχου Αντικατάσταση εξωτερικών κουφωμάτων (θυρών-παραθύρων) Η παρέμβαση αφορά το σύνολο των εξωτερικών κουφωμάτων του κτιρίου. Προτείνονται ανοιγόμενα θερμομονωτικά κουφώματα αλουμινίου με θερμοδιακοπή, διπλής υάλωσης (διπλοί θερμομονωτικοί - ηχομονωτικοί - ανακλαστικοί υαλοπίνακες συνολικού πάχους 22 mm, με κρύσταλλο 5 mm, κενό 12 mm με argon και κρύσταλλο 5 mm low-e). Μετά την αντικατάσταση των κουφωμάτων και την στεγάνωση του δώματος θα απαιτηθεί βάψιμο εσωτερικά του κτιρίου για την αποκατάσταση των ζημιών στις βαφές που προκλήθηκαν από την υγρασία. Υγρομόνωση δώματος Προβλέπεται υγρομόνωση του δώματος, η οποία θα περιλάβει (κατά σειρά υλοποίησης) τις ακόλουθες εργασίες: Για το τμήμα Ι: Αποξήλωση του υφιστάμενου φθαρμένου ασφαλτόπανου Καθαρισμός αποκατάσταση της επιφάνειας του δώματος Επίστρωση με νέο ασφαλτόπανο με ψηφίδες Για το τμήμα ΙΙ: Καθαρισμός αποκατάσταση της επιφάνειας του δώματος Επάλειψη επιφανειών σκυροδέματος με ασφαλτικό ελαστομερές γαλάκτωμα με ενδιάμεση επίστρωση υαλοϋφάσματος Θερμομόνωση κτιρίου Προβλέπεται η θερμομόνωση της εξωτερικής τοιχοποιίας με σύστημα τον ακόλουθο τρόπο: Εξωτερική θερμομόνωση του κελύφους του κτηρίου, με τυποποιημένο και πιστοποιημένο σύστημα που αποτελείται από θερμομονωτικές πλάκες τύπου εξηλασμένης ή διογκωμένης πολυστερίνης / 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 4

5 πολυστυρόλης με συντελεστή λ=0.035 W / (mk) ή μικρότερο, πάχους 7 cm σε όλη την επιφάνεια εκτός των εσωτερικών παρειών των λαμπάδων των κουφωμάτων που γίνεται με πάχος 2 mm, με όλα τα παρελκόμενα, όπως οδηγούς στήριξης θερμομονωτικών πλακών, βίδες οδηγών στήριξης, ειδικά τεμάχια πολυστερίνης, γωνιόκρανα, ειδικά υαλοπλέγματα, κόλλες και ακρυλικούς σοβάδες Στις εργασίες πλήρους κατασκευής περιλαμβάνονται: 1) η προετοιμασία της επιφάνειας, με την αποκατάσταση των προβληματικών σημείων με έτοιμα επισκευαστικά κονιάματα καθώς και σταθεροποίηση της βασικής στρώσης με αστάρι σε περίπτωση αφαίρεσης σαθρού τελικού επιχρίσματος 2) η τοποθέτηση του μεταλλικού οδηγού στήριξης με νεροσταλλάκτη στη βάση του κτηρίου για την τοποθέτηση της πρώτης σειράς θερμομονωτικών πλακών και η σφράγιση με κορδόνι αρμών και ειδική μαστίχη 3) η εφαρμογή ρητινούχας κόλλας τσιμεντοειδούς βάσης στα ειδικά τεμάχια γωνιών του κτηρίου και ανοιγμάτων και κόλληση τους στην τοιχοποιία 4) η εφαρμογή της παραπάνω κόλλας σε όλη την επιφάνεια στις θερμομονωτικές πλάκες για την κόλληση τους στην τοιχοποιία 5) η μηχανική στήριξη των πλακών με τα ειδικά βύσματα 6) οι ενισχύσεις των άκρων με τα ειδικά τεμάχια (ειδικά σταθερά ανισοσκελή γωνιόκρανα από PVC για τις εξωτερικές γωνίες του κτηρίου, εύκαμπτα γωνιόκρανα από PVC για τις εσωτερικές γωνίες του κτηρίου, ειδικά σταθερά γωνιόκρανα από PVC με νεροσταλλάκτη για τις οριζόντιες αρχιτεκτονικές προεξοχές, ειδικά υαλοπλέγματα ανοιγμάτων) 7) η τοποθέτηση κόλλας και του υαλοπλέγματος (160 gr/m 2 ) με αλληλοεπικάλυψη αυτού. 8) η εφαρμογή του έτοιμου, ακρυλικού, υδαταπωθητικού, έγχρωμου τελικού σοβά, κατάλληλου για την διαμόρφωση λείων επιφανειών πάχους 1,5 mm κατ ελάχιστον, σε απόχρωση επιλογής της υπηρεσίας. Θερμομόνωση δώματος Τοποθέτηση σύνθετου θερμομονωτικού πλακιδίου για το τμήμα Ι Εφαρμογή εκτοξευόμενου αφρού διογκωμένης πολυουρεθάνης για το τμήμα ΙΙ Αντικατάσταση λεβήτων Προβλέπεται αντικατάσταση των 2 υφιστάμενων λεβήτων παλαιάς τεχνολογίας, χαμηλού βαθμού απόδοσης, με νέους χαλύβδινους λέβητες θερμού νερού θερμαντικής ισχύος 116 kw ( kcal/h) και 185 kw ( kcal/h) αντίστοιχα, κατάλληλους για λειτουργία με καυστήρες φυσικού αερίου και υψηλού βαθμού απόδοσης. 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 5

6 Οι λέβητας είναι κατασκευασμένοι από χαλυβδόφυλλα ηλεκτροσυγκολλητής κατασκευής, αεριοαυλωτού τύπου, με τριπλή διαδρομή καυσαερίων φυσικής ή βεβιασμένης απαγωγής καυσαερίων, σύμφωνα με τον ΕΛΟΤ ΤΠ και θα συνοδεύονται από τα πιστοποιητικά συμμόρφωσης των οδηγιών 92/42/ΕΟΚ, 90/396/ΕΟΚ και το σήμα πιστότητας CE. Οι λέβητες θα έχουν φλογοθάλαμο κυλινδρικής μορφής με χάλυβα St 37-2 κατά DIN 17100, τους αυλούς καυσαερίων (tubo) από σωλήνα τύπου mannesman St 37-2 (άνευ ραφής) με τους επιβραδυντές καυσαερίων (στροβιλιστές), την θυρίδα διπλού ολικού ανοίγματος καλυμμένη στο εσωτερικό της με πυρίμαχο υλικό και την χαλύβδινη ή χυτοσιδηρά μονωμένη πλάκα προσαρμογής του καυστήρα υαλόφρακτη οπή επιθεώρησης του θαλάμου καύσης, την παράπλευρη μόνωση του θαλάμου καύσης από υαλοβάμβακα πάχους τουλάχιστον 30 mm με επικάλυψη αλουμινίου και προστατευτικό μανδύα με γαλβανισμένο χαλυβδόφυλλο πάχους τουλάχιστον 1,5 mm βαμμένο με χρώμα φωτιάς και θα εξοπλισθούν με κρουνό εκκένωσης, το κιτ αερίου με τον διακόπτη ασφαλείας, τον πίνακα οργάνων με τον γενικό διακόπτη, τους θερμοστάτες λειτουργίας καυστήρα κυκλοφορητή, το μανόμετρο και το θερμόμετρο νερού κ.λ.π. Με την εγκατάσταση κάθε λέβητα, θα γίνει επίσης και η τοποθέτηση τετράοδης ηλεκτροκίνητης αναμεικτικής βαλβίδας προοδευτικής λειτουργίας. Επίσης θα τοποθετηθεί ψηφιακός ελεγκτής αντιστάθμισης για τον έλεγχο του κυκλώματος κεντρικής θέρμανσης μέσω των διάφορων αισθητηρίων (θερμοκρασία λέβητα, θερμοκρασίας προσαγωγής νερού και αισθητήριο μέτρησης εξωτερικής θερμοκρασίας) και την ρύθμιση της τετράοδης βάνας, των κυκλοφορητών, του ζεστού νερού χρήσης και του καυστήρα ανάλογα με την ζήτηση του κυκλώματος. Ο ελεγκτής θα έχει εβδομαδιαίο προγραμματισμό και πρόγραμμα διακοπών, ψηφιακή οθόνη ενδείξεων των μετρούμενων μεγεθών. Τέλος θα μονωθούν τα δίκτυα των σωλήνων κεντρικής θέρμανσης, εντός του λεβητοστασίου, με αφρώδες ελαστομερές υλικό τύπου Armaflex το οποίο θα έχει συντελεστή θερμικής αγωγιμότητας λ<0,040 W/(mk) και συντελεστή αντίστασης στην διάχυση υδρατμών μ>2000. Τοποθέτηση θερμοστατικών βαλβίδων στα θερμαντικά σώματα Η παρέμβαση αφορά το σύνολο των θερμαντικών σωμάτων που καταγράφονται στο κτίριο. Υπολογίζεται ότι θα απαιτηθεί προμήθεια και τοποθέτηση 53 τεμαχίων, με σκοπό την προσαρμογή της λειτουργίας κάθε θερμαντικού σώματος του κτιρίου ανάλογα με τις επικρατούσες εσωτερικές απαιτήσεις και συνθήκες. Οι θερμοστατικές βαλβίδες, αντιβανδαλικού τύπου με κλειδί ασφαλείας, θα είναι ορειχάλκινες, με χειρολαβή και εσωτερικό μανδύα, βαθμονομημένη σε βαθμούς 0 C. 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 6

7 Όλες οι εργασίες θα εκτελεστούν σύμφωνα με τα άρθρα του τιμολογίου της μελέτης, τις σχετικές προδιαγραφές, τα σχέδια της μελέτης και τις οδηγίες της επίβλεψης καθώς και τις διατάξεις του Ν. 3669/2008 και το Π.Δ. 171/87 «Περί Κατασκευής Δημοσίων Έργων». Το έργο θα είναι αυτοτελές και χρησιμοποιήσιμο. Ο προϋπολογισμός ανέρχεται στο ποσό των ,00 (συμπεριλαμβανόμενου Φ.Π.Α.). ΘΕΣΣΑΛΟΝΙΚΗ / /2014 ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ ΓΙΑ ΤΙΣ ΕΡΓΑΣΙΕΣ ΟΙΚΟ ΟΜΙΚΩΝ ΕΡΓΩΝ ΓΙΑ ΤΙΣ ΕΡΓΑΣΙΕΣ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ ΘΕΟ ΩΡΑΚΟΠΟΥΛΟΥ Ε. Πολιτικός Μηχανικός Π.Ε. µε βαθµό ΑΝΤΩΝΗΣ ΦΑΝΟΥΛΗΣ Πολιτικός Μηχανικός Π.Ε. µε βαθµό ΣΑΡΗΓΙΑΝΝΙ ΗΣ ΧΡΗΣΤΟΣ Ηλεκτρολόγος Μηχανικός Τ.Ε. µε Γ βαθµό Συκιές / /2014 ΘΕΩΡΗΘΗΚΕ Η ΑΝΑΠΛ. ΠΡΟΙΣΤΑΜΕΝΗ ΤΗΣ ΔΙΕΥΘΥΝΣΗΣ Τ.Υ. ΤΟΥ ΔΗΜΟΥ ΝΕΑΠΟΛΗΣ - ΣΥΚΕΩΝ ΓΑΛΑΝΑΚΗ ΤΡΙΑΝΤΑΦΥΛΛΙΑ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 7

8 ΠΑΡΑΡΤΗΜΑ Ι ΦΩΤΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ ΠΑΡΕΜΒΑΣΕΩΝ ΗΜΑΡΧΕΙΙΟ ΝΕΑΠΟΛΗΣ ΓΕΝΙΙΚΗ ΑΠΟΨΗ ΤΟΥ ΗΜΑΡΧΕΙΙΟΥ ΝΕΑΠΟΛΗΣ ΝΟΤΙΙΟΑΝΑΤΟΛΙΙΚΗ ΟΨΗ 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 8

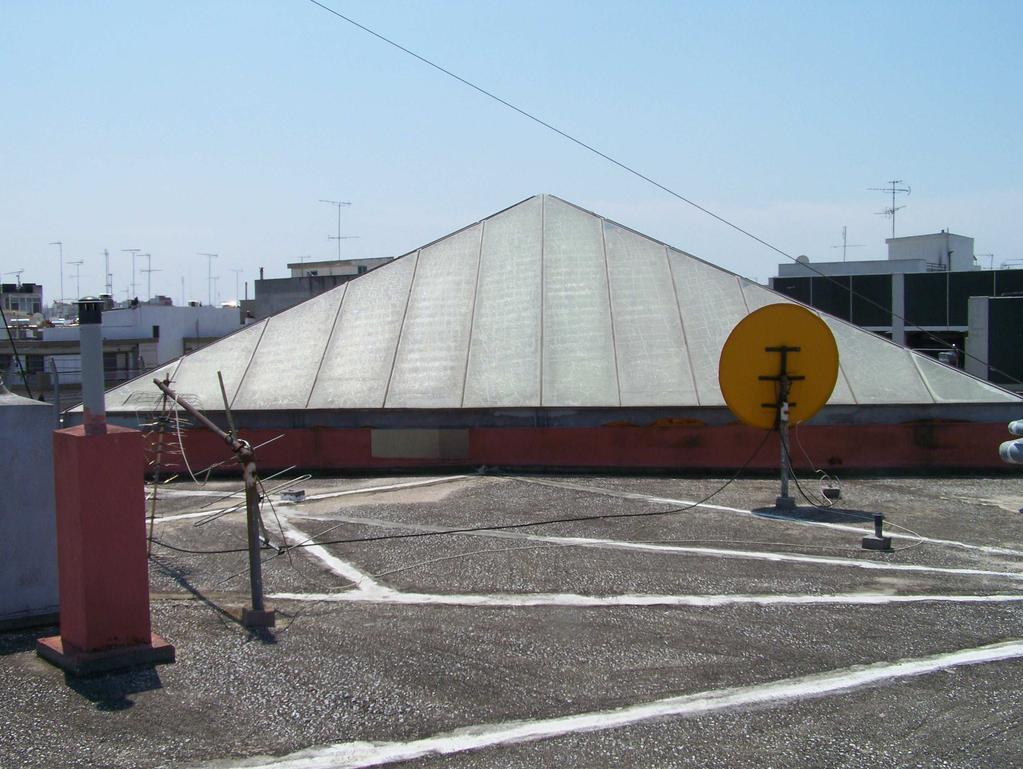

9 ΠΑΡΕΜΒΑΣΕΙΙΣ ΣΤΟ ΚΕΛΥΦΟΣ ΚΕΕΝΤΤΡΡΙΙΚΗ ΕΕΙΙΣΣΟ Ο Αντικατάσταση της γυάλινης οροφής (στέγης) του αιθρίου ΑΠΟΨΗ ΑΠΟ ΤΤΟ ΕΕΠΙΙΠΕΕ Ο ΤΤΟΥΥ ΩΜΑΤΤΟΣΣ 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 9

10 ΕΕΣΣΩ ΩΤΤΕΕΡ ΡΙΙΚ ΚΗ ΗΑ ΑΠ ΠΟ ΟΨ ΨΗ Η Τοποθέτηση εξωτερικών περσίδων σκίασης ανατολικούς προσανατολισµούς επί των όψεων 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ σε δυτικούς και 10

11 Π ΠΡ ΡΟ ΟΤΤΕΕΙΙΝ ΝΟ ΟΜ ΜΕΕΝ ΝΕΕΣΣ Ο ΟΨ ΨΕΕΙΙΣΣ ΓΓΙΙΑ ΑΚ ΚΑ ΑΛ ΛΥ ΥΨ ΨΗ ΗΜ ΜΕΕ ΕΕΞ ΞΩ ΩΤΤΕΕΡ ΡΙΙΚ ΚΕΕΣΣ Π ΠΕΕΡ ΡΣΣΙΙ ΕΕΣΣ ΣΣΚ ΚΙΙΑ ΑΣΣΗ ΗΣΣ Προσθήκη - ενίσχυση θερµοµόνωσης στην οροφή (δώµα) ΓΓΕΕΝ ΝΙΙΚ ΚΗ ΗΑ ΑΠ ΠΟ ΟΨ ΨΗ Η Ω ΩΜ ΜΑ ΑΤΤΟ ΟΣΣ 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 11

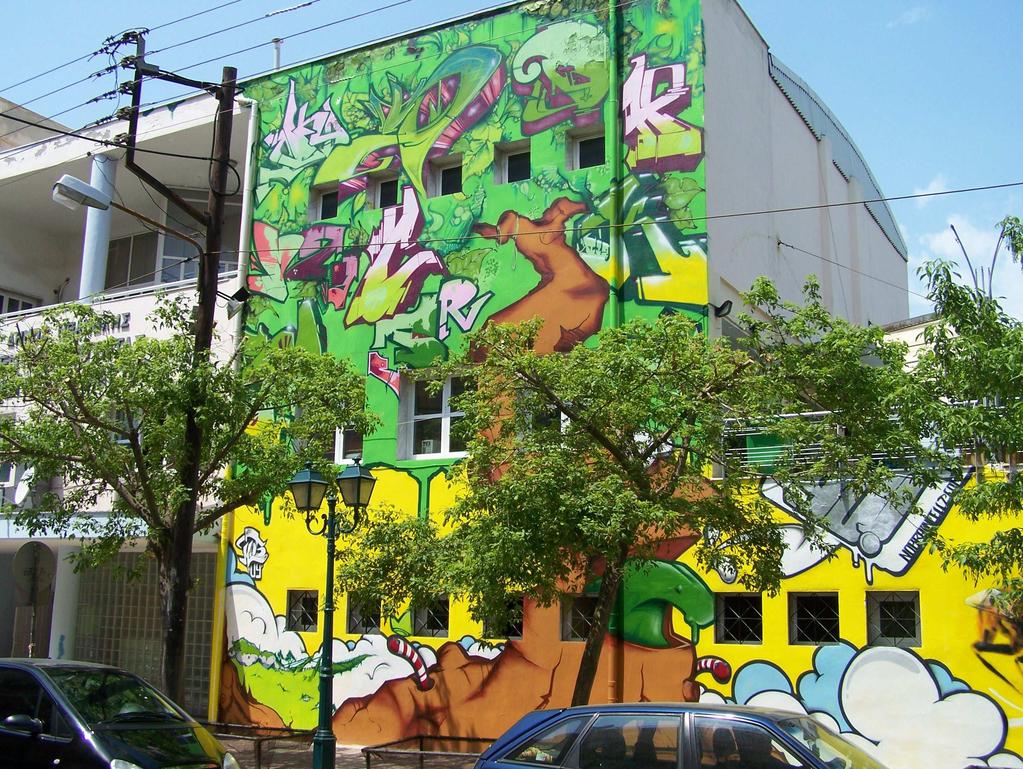

12 Λ ΛΕΕΠ ΠΤΤΟ ΟΜ ΜΕΕΡ ΡΕΕΙΙΑ ΑΥ ΥΦ ΦΙΙΣΣΤΤΑ ΑΜ ΜΕΕΝ ΝΗ ΗΣΣ Κ ΚΑ ΑΤΤΑ ΑΣΣΤΤΑ ΑΣΣΗ ΗΣΣ Μ ΜΟ ΟΝ ΝΩ ΩΣΣΗ ΗΣΣ Η ΗΜ ΜΟ ΟΤ ΤΙΙΚ ΚΟ ΟΚ ΚΤ ΤΙΙΡ ΡΙΙΟ Ο Σ ΣΤ ΤΗ ΗΣ ΣΥ ΥΜ ΜΒ ΒΟ ΟΛ ΛΗ ΗΤ ΤΩ ΩΝ ΝΟ Ο Ω ΩΝ ΝΖ ΖΑ ΑΚ ΚΚ ΚΑ Α-- ΙΙ Υ ΥΜ ΜΟ ΟΤ ΤΕ ΕΙΙΧ ΧΟ ΟΥ Υ 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 12

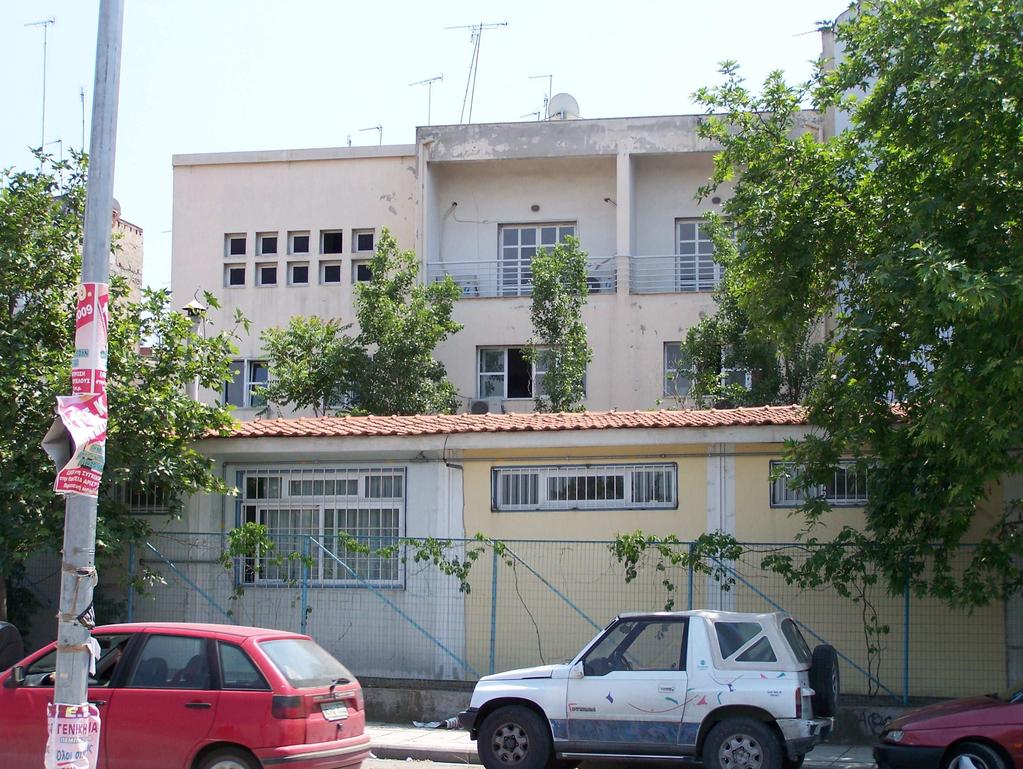

13 ΓΓΕ ΕΝ ΝΙΙΚ ΚΗ ΗΑ ΑΠ ΠΟ ΟΨ ΨΗ ΗΤ ΤΟ ΟΥ ΥΚ ΚΤ ΤΙΙΡ ΡΙΙΟ ΟΥ Υ Ν ΝΟ ΟΤ ΤΙΙΟ ΟΑ ΑΝ ΝΑ ΑΤ ΤΟ ΟΛ ΛΙΙΚ ΚΗ ΗΟ ΟΨ ΨΗ Η ΕΕΙΙΣΣΟ Ο Ο ΟΣΣ Α ΑΠ ΠΟ Ο ΤΤΗ ΗΝ ΝΟ Ο Ο Ο ΙΙ Υ ΥΜ ΜΟ ΟΤΤΕΕΙΙΧ ΧΟ ΟΥ Υ ΕΕΙΙΣΣΟ Ο Ο ΟΣΣ Α ΑΠ ΠΟ Ο ΤΤΗ ΗΝ ΝΟ Ο Ο Ο ΖΖΑ ΑΚ ΚΚ ΚΑ Α Π ΠΑ ΑΡ ΡΕ ΕΜ ΜΒ ΒΑ ΑΣ ΣΕ ΕΙΙΣ ΣΣ ΣΤ ΤΟ ΟΚ ΚΕ ΕΛ ΛΥ ΥΦ ΦΟ ΟΣ Σ Αντικατάσταση εξωτερικών κουφωµάτων (θυρών-παραθύρων) 91/13_ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 13
