1 ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ Γ ΤΑΞΗ ΕΠΑΛ (ΟΜΑΔΑ Α ) & ΜΑΘΗΜΑΤΩΝ ΕΙΔΙΚΟΤΗΤΑΣ ΕΠΑΛ (ΟΜΑΔΑ Β ) ΠΑΡΑΣΚΕΥΗ 06/05/016 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΝΙΚΕΣ ΕΠΙΚΟΙΝΩΝΙΕΣ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ: ΕΞΙ (6) ΘΕΜΑ 1 ο ΕΝΔΕΙΚΤΙΚΕΣ ΑΠΑΝΤΗΣΕΙΣ 1) Να χαρακτηρίσετε τις προτάσεις που ακολουθούν, γράφοντας δίπλα στο γράμμα που αντιστοιχεί σε κάθε πρόταση, τη λέξη Σωστό, αν η πρόταση είναι σωστή ή τη λέξη Λάθος, αν η πρόταση είναι λανθασμένη. α. τα μήκη κύματος από 100m έως 50m ονομάζονται κύματα νύχτας και τα μήκη κύματος από 50m έως 10m ονομάζονται κύματα ημέρας. Σ β. Η δίοδος μεταβλητής χωρητικότητας όταν είναι ανάστροφα πολωμένη συμπεριφέρεται ως χωρητικότητα (πυκνωτής) και η τιμή της εξαρτάται από την τιμή της τάσης πόλωσης. Σ γ. Σε περιοχές λοιπόν μακριά από την κεραία υπάρχει μόνο αυτό το πεδίο, που ονομάζεται πεδίο επαγωγής και έχει το χαρακτηριστικό ότι δεν εξασθενεί σημαντικά με την απόσταση. Λ δ. Το φίλτρο ενδιάμεσης συχνότητας έχει σταθερή συχνότητα λειτουργίας και σταθερή ζώνη διέλευσης ίση με το φάσμα του φέροντος (BW), που πρέπει να περάσει με παραμόρφωση. Λ ε. Το κριτήριο Niquist στις αναλογικες μεταδόσεις δίνεται από την σχέση R smax =*B. Λ Μονάδες 15 ) Να γράψετε στο τετράδιό σας τους αριθμούς 1,, 3, 4, 5 από τη στήλη Α και δίπλα το γράμμα α, β, γ, δ, ε της στήλης Β που δίνει τη σωστή αντιστοίχιση. Στήλη Α Στήλη Β 1. κυκλική συχνότητα α. α = 0*logR+0*log+3,5 1. γ.. συχνότητα αυτοταλάντωσης β. D = log K. στ. 3. απώλειες κύματος γ. ω = *π* 3. α. 4. απόδοση αποδιαμορφωτή D-R-C δ. D=410*( h 1 + h ) 4. ε. 5. ποσότητα επιλογής ε. η = s o / E o1 5. β. στ. ο = 1 / [*π* (L*C) 1/ ] Μονάδες 10 ΤΕΛΟΣ 1ΗΣ ΑΠΟ 6 ΣΕΛΙΔΕΣ

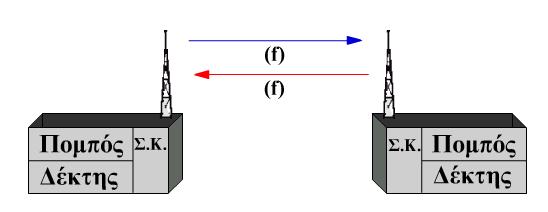

2 ΑΡΧΗ ΗΣ ΣΕΛΙΔΑΣ ΘΕΜΑ ο 1) Τι ονομάζεται χαμηλοδιαβατό ή χαμηλοπερατό φίλτρο. Να σχεδιάσετε την λειτουργία και το σύμβολο του. Χαμηλοδιαβατό ή χαμηλοπερατό φίλτρο είναι αυτό που επιλεκτικά αφήνει να διέλθει το χαμηλό τμήμα συχνοτήτων. ) Τι γνωρίζετε για την απλή επικοινωνία SMPLEX (απαιτείται σχήμα); Οι δύο ανταποκριτές διαθέτουν πομποδέκτη με τον περιορισμό, όταν εκπέμπει ο ένας, ο άλλος λαμβάνει και αντίστροφα. Και οι δύο χρησιμοποιούν την ίδια φέρουσα συχνότητα εκπομπής και λήψης. 3) Από τι χαρακτηρίζονται οι επιδόσεις ενός δέκτη (ονομαστικά); α) σταθερότητα β) ευαισθησία γ) πιστότητα δ) επιλεκτικότητα ΤΕΛΟΣ ΗΣ ΑΠΟ 6 ΣΕΛΙΔΕΣ

3 ΑΡΧΗ 3ΗΣ ΣΕΛΙΔΑΣ ε) γραμμικότητα στ) έλλειψη παρασιτικών εκπομπών 4) Ποια είναι τα είδη συμπίεσης δεδομένων (να αναφέρετε παραδείγματα); Υπάρχουν δύο κατηγορίες μεθόδων συμπίεσης δεδομένων, οι απωλεστικές και οι μη απωλεστικές. Με την πρώτη κατηγορία τα δεδομένα που παίρνουμε μετά την αποσυμπίεση δεν είναι ίδια με αυτά που είχαμε πριν τη συμπίεση. Αυτές τις μεθόδους τις χρησιμοποιούμε μόνο για συμπίεση αρχείων εικόνας και ήχου. Με τη δεύτερη κατηγορία τα δεδομένα παραμένουν ίδια πριν και μετά και γι' αυτό αυτές οι μέθοδοι μπορούν να χρησιμοποιηθούν σε οποιοδήποτε τύπο δεδομένων. Μη απωλεστικές συμπιέσεις είναι οι RLE, η LZW και η Human. Απωλεστικές συμπιέσεις είναι η JPEG που χρησιμοποιείται για αρχεία ακίνητης εικόνας, η MPEG για αρχεία κινούμενης εικόνας (βίντεο) και η MP-3 για αρχεία ήχου. ΘΕΜΑ 3 ο 1. Ένα βασικό σήμα της μορφής s(t) = 10*sin(π*4*10 3 *t) διαμορφώνει φέρον M(t) = 0*sin(π*10 6 *t) με αντίσταση φόρτου R L =40Ω. Δίνεται log0,65 = -0,04. Να προσδιοριστούν : α) το πλάτος του σήματος S o S o = 10V β) το πλάτος του φέροντος Μ o Μ o = 0V γ) το ποσοστό διαμόρφωσης m Μονάδες 5 m So Mo 10V 0, 5 0V δ) την μέγιστη τάση Α A M o S o 0V 10V ε) την ελάχιστη τάση Β B M o S o 0V 10V 30V 10V στ) την αποτελεσματικότητα D ΤΕΛΟΣ 3ΗΣ ΑΠΟ 6 ΣΕΛΙΔΕΣ

4 ΑΡΧΗ 4ΗΣ ΣΕΛΙΔΑΣ m D m 0,5 0,5 0,5 0,5 0,5 0, 11,5 ζ) την ισχύ αδιαμόρφωτου φέροντος Ρ ο P o o M * R L 0 W * W 80 5W η) την ισχύ της πρώτης πλευρικής φασματικής ακτίνας Ρ 1 o S 10 P1 W 8* R 8* 40 L 100 W 30 0,315W θ) την ισχύ της δεύτερης πλευρικής φασματικής ακτίνας Ρ Ρ = 0,315W ι) την ωφέλιμη ισχύ του σήματος Ρ ΩΦ P P 1 P 0,315W 0, 315W 0,65W κ) την ολική ισχύ του σήματος Ρ ΟΛ Po Po P 1 P 5W 0,315W 0, 315W 5,65W λ) την ωφέλιμη ισχύ του σήματος Ρ ΩΦ(SSB) σε W P( SSB) 8* P( AM ) 8* 0,65W 5W μ) την ωφέλιμη ισχύ του σήματος Ρ ΩΦ(SSB) σε db P( SSB) 10 *log P( AM ) 9dB ( 10*log 0,65 9) db ( 10*0,04 9)dB (,04 9) db 6,96dB Μονάδες 13 ΤΕΛΟΣ 4ΗΣ ΑΠΟ 6 ΣΕΛΙΔΕΣ

5 ΑΡΧΗ 5ΗΣ ΣΕΛΙΔΑΣ. Σε κεραία Hertz με μήκος 60m να υπολογίσετε την ιδιοσυχνότητα o και την χωρητικότητα C του ταλαντούμενου κυκλώματος με δεδομένα π = 10, L = 1mH και u = c = 3*10 8 m/sec. ΘΕΜΑ 4 ο Μονάδες 1 1. Σε δέκτη που προορίζεται να λειτουργεί στη ζώνη από 1MHz έως,5mhz κάθε ανεξάρτητος δίαυλος έχει εύρος ζώνης 10kHz. Να προσδιοριστεί α) η ενδιάμεση συχνότητα που πρέπει να έχει ο δέκτης. omax =,5MHz = 500kHz omin = 1MHz = 1000kHz o max o min Επιλέγεται = 800kHz khz 750kHz β) Η ελαχίστη συχνότητα λειτουργίας του τοπικού ταλαντωτή T min o min ( ) khz 1800kHz γ) Η μέγιστη συχνότητα λειτουργίας του τοπικού ταλαντωτή T max o max ( ) khz 3300kHz δ) ο συντελεστής ποιότητας του φίλτρου ενδιάμεσης συχνότητας Q BW 800kHz 80 10kHz ΤΕΛΟΣ 5ΗΣ ΑΠΟ 6 ΣΕΛΙΔΕΣ

6 ΑΡΧΗ 6ΗΣ ΣΕΛΙΔΑΣ Μονάδες 16. Σε ψηφιακή μετάδοση με χωρητικότητα ψηφιακού καναλιού 64KHz και εύρος φασματικής ζώνης 16KHz να υπολογίσετε το πηλίκο S/N και τον μέγιστο αριθμό διακριτών καταστάσεων K max. Μονάδες 9 ΤΕΛΟΣ 6ΗΣ ΑΠΟ 6 ΣΕΛΙΔΕΣ
