1 ΤΕΧΝΙΚΗ ΣΧΟΛΗ ΜΑΚΑΡΙΟΣ Γ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΠΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ / ΙΟΥΝΙΟΥ 2014 Κατεύθυνση: ΠΡΑΚΤΙΚΗ Κλάδος: ΗΛΕΚΤΡΟΛΟΓΙΑ Μάθημα: ΤΕΧΝΟΛΟΓΙΑ ΚΑΙ ΕΡΓΑΣΤΗΡΙΑ ΕΠΙΚΟΙΝΩΝΙΩΝ Τάξη: A Τμήμα: Η1/1, Η1/2 Αρ. Μαθητών: 5 Ημερομηνία: / 06 / 2014 Ώρα εξέτασης: 07:45 09:45 Εισηγητές: ΝΕΟΦΥΤΟΣ ΠΑΠΑΔΟΠΟΥΛΟΣ ΜΑΡΙΟΣ ΧΑΤΖΗΚΩΣΤΗΣ ΟΔΗΓΙΕΣ: Επιτρεπόμενη διάρκεια εξέτασης 2 ώρες (120 λεπτά) Αριθμός σελίδων εξεταστικού δοκιμίου: 6 (έξι) 1. Να απαντήσετε σε όλες τις ερωτήσεις. 2. Όλες οι ερωτήσεις να απαντηθούν στα φύλλα απαντήσεων που σας έχουν δοθεί. 3. Το εξεταστικό δοκίμιο αποτελείται από τρία (3) μέρη (Α, Β, Γ ). 4. Το Μέρος Α αποτελείται από δώδεκα (12) ερωτήσεις. Κάθε ορθή απάντηση βαθμολογείται με τέσσερις (4) μονάδες. 5. Το Μέρος Β αποτελείται από τέσσερις (4) ερωτήσεις. Κάθε ορθή απάντηση βαθμολογείται με οκτώ (8) μονάδες. 6. Το Μέρος Γ αποτελείται από δύο (2) ερωτήσεις. Κάθε ορθή απάντηση βαθμολογείται με δέκα (10) μονάδες. 7. Επιτρέπεται η χρήση μη προγραμματιζόμενης υπολογιστικής μηχανής. 8. Δεν επιτρέπεται η χρήση διορθωτικού υλικού. 9. Να γράφετε μόνο με μπλε ή μαύρο μελάνι (τα σχήματα επιτρέπεται να γίνουν με μολύβι). ΕΝΤΥΠΟ: ΕΞ 1

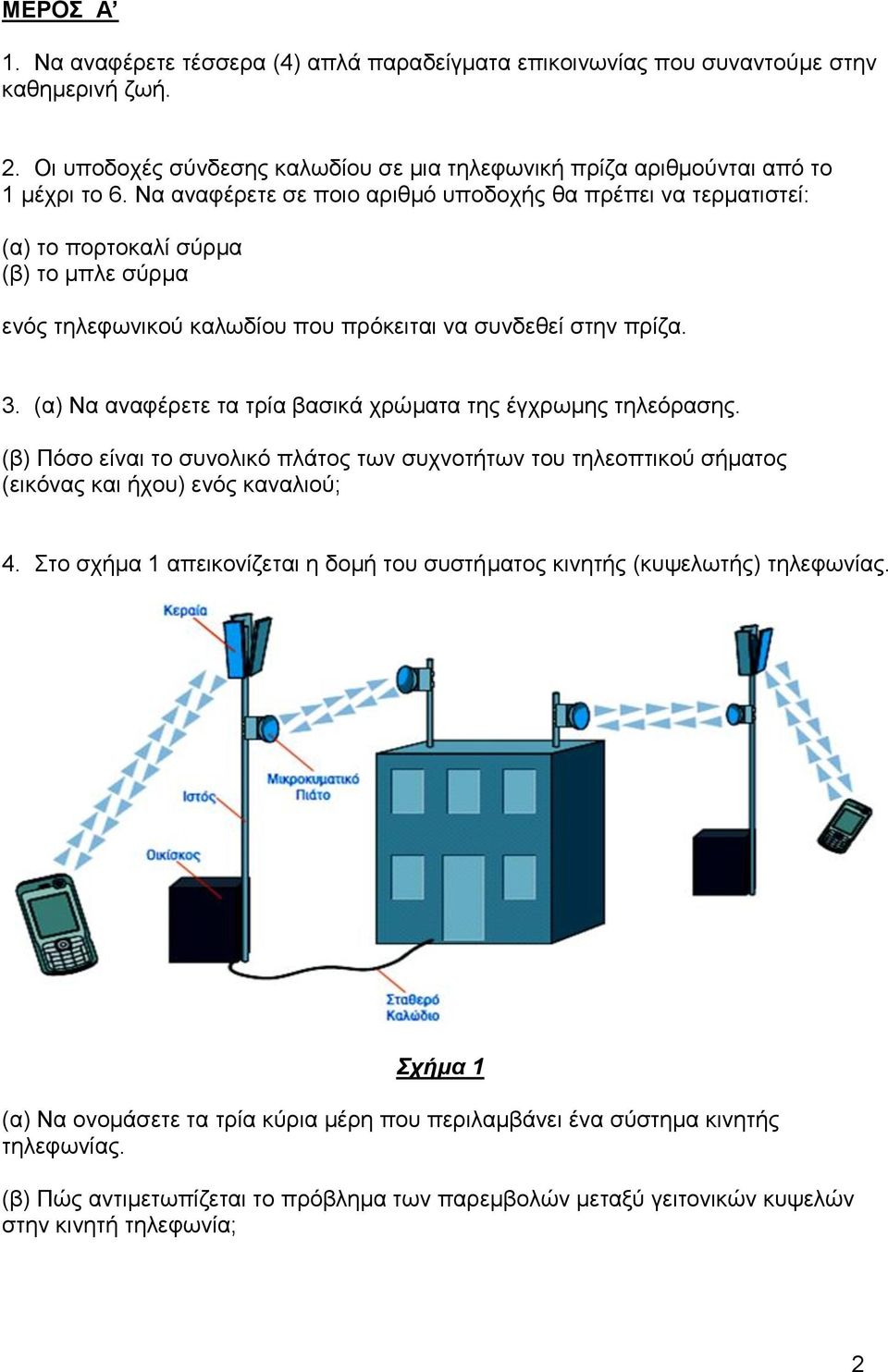

2 ΜΕΡΟΣ Α 1. Να αναφέρετε τέσσερα (4) απλά παραδείγματα επικοινωνίας που συναντούμε στην καθημερινή ζωή. 2. Οι υποδοχές σύνδεσης καλωδίου σε μια τηλεφωνική πρίζα αριθμούνται από το 1 μέχρι το 6. Να αναφέρετε σε ποιο αριθμό υποδοχής θα πρέπει να τερματιστεί: (α) το πορτοκαλί σύρμα (β) το μπλε σύρμα ενός τηλεφωνικού καλωδίου που πρόκειται να συνδεθεί στην πρίζα. 3. (α) Να αναφέρετε τα τρία βασικά χρώματα της έγχρωμης τηλεόρασης. (β) Πόσο είναι το συνολικό πλάτος των συχνοτήτων του τηλεοπτικού σήματος (εικόνας και ήχου) ενός καναλιού; 4. Στο σχήμα 1 απεικονίζεται η δομή του συστήματος κινητής (κυψελωτής) τηλεφωνίας. Σχήμα 1 (α) Να ονομάσετε τα τρία κύρια μέρη που περιλαμβάνει ένα σύστημα κινητής τηλεφωνίας. (β) Πώς αντιμετωπίζεται το πρόβλημα των παρεμβολών μεταξύ γειτονικών κυψελών στην κινητή τηλεφωνία; 2

3 5. Να προσδιορίσετε αν το περιεχόμενο των ακόλουθων προτάσεων είναι ορθό ή λάθος, γράφοντας στα φύλλα απαντήσεών σας τη λέξη «ΟΡΘΟ» ή «ΛΑΘΟΣ», δίπλα από το γράμμα που αντιστοιχεί στην κάθε πρόταση: (α) Η τηλεόραση είναι μονόδρομη μορφή επικοινωνίας. (β) Η ταχύτητα διάδοσης των ηλεκτρομαγνητικών κυμάτων στο κενό είναι ίση με την ταχύτητα του φωτός. 6. Να προσδιορίσετε αν το περιεχόμενο των ακόλουθων προτάσεων είναι ορθό ή λάθος, γράφοντας στα φύλλα απαντήσεών σας τη λέξη «ΟΡΘΟ» ή «ΛΑΘΟΣ», δίπλα από το γράμμα που αντιστοιχεί στην κάθε πρόταση: (α) Τα ραδιόφωνα που έχουμε στα σπίτια μας είναι πομποί και δέκτες ραδιοφωνίας. (β) Οι ακουστικές συχνότητες μετατρέπονται σε ψηλές συχνότητες και οδηγούνται στην κεραία, λόγω του ότι η εκπομπή τους δεν μπορεί να γίνει απευθείας. 7. Να προσδιορίσετε αν το περιεχόμενο των ακόλουθων προτάσεων είναι ορθό ή λάθος, γράφοντας στα φύλλα απαντήσεών σας τη λέξη «ΟΡΘΟ» ή «ΛΑΘΟΣ», δίπλα από το γράμμα που αντιστοιχεί στην κάθε πρόταση: (α) Συχνότητα του εναλλασσόμενου ρεύματος είναι ο αριθμός των κύκλων σε ένα δευτερόλεπτο και μονάδα μέτρησής της είναι το δευτερόλεπτο (s). (β) Οι οπτικές ίνες, ως μέσον μετάδοσης, είναι λιγότερο ευαίσθητες στο θόρυβο από τα χάλκινα καλώδια. 8. Να δώσετε τον ορισμό για το καθένα από τα πιο κάτω: (α) Αναλογικό σήμα (β) Ψηφιακό σήμα 9. Για κάθε φάσμα σήματος που απεικονίζεται πιο κάτω (σχήμα 2α και σχήμα 2β): (α) Να ονομάσετε το φάσμα (β) Να υπολογίσετε το εύρος ζώνης (BW). Σχήμα 2α Σχήμα 2β 3

4 10. Οι δορυφόροι επικοινωνιών, τηλεφωνίας και τηλεόρασης βρίσκονται σε τροχιά γύρω από τη γη, σε ύψος περίπου km πάνω από τον Ισημερινό. (α) Να εξηγήσετε για ποιο λόγο ένας παρατηρητής στη γη, «βλέπει» τους δορυφόρους αυτούς ως να είναι ακίνητοι (γεωστατικοί). (β) Πόσοι γεωστατικοί δορυφόροι χρειάζονται για να γίνει κάλυψη ολόκληρης της γης; 11. Να ονομάσετε τα μέρη της κεραίας Yagi που υποδεικνύονται στο σχήμα 3 με τα γράμματα «α», «β», «γ», «δ». Σχήμα Να αναφέρετε δύο (2) πλεονεκτήματα της ψηφιακής τεχνολογίας σε σύγκριση με την αναλογική και να δώσετε ένα παράδειγμα για κάθε μία. ΜΕΡΟΣ Β 13. Στο σχήμα 4 απεικονίζεται ένα βασικό σύστημα επικοινωνίας. Σχήμα 4 (α) Να ονομάσετε τα κύρια μέρη (Α, Β, Γ) του συστήματος και να εξηγήσετε το ρόλο του καθενός. (β) Να αναφέρετε κατά πόσο το σύστημα επικοινωνίας στο σχήμα 4 είναι μονόδρομο ή αμφίδρομο και να δικαιολογήσετε την απάντησή σας. 4

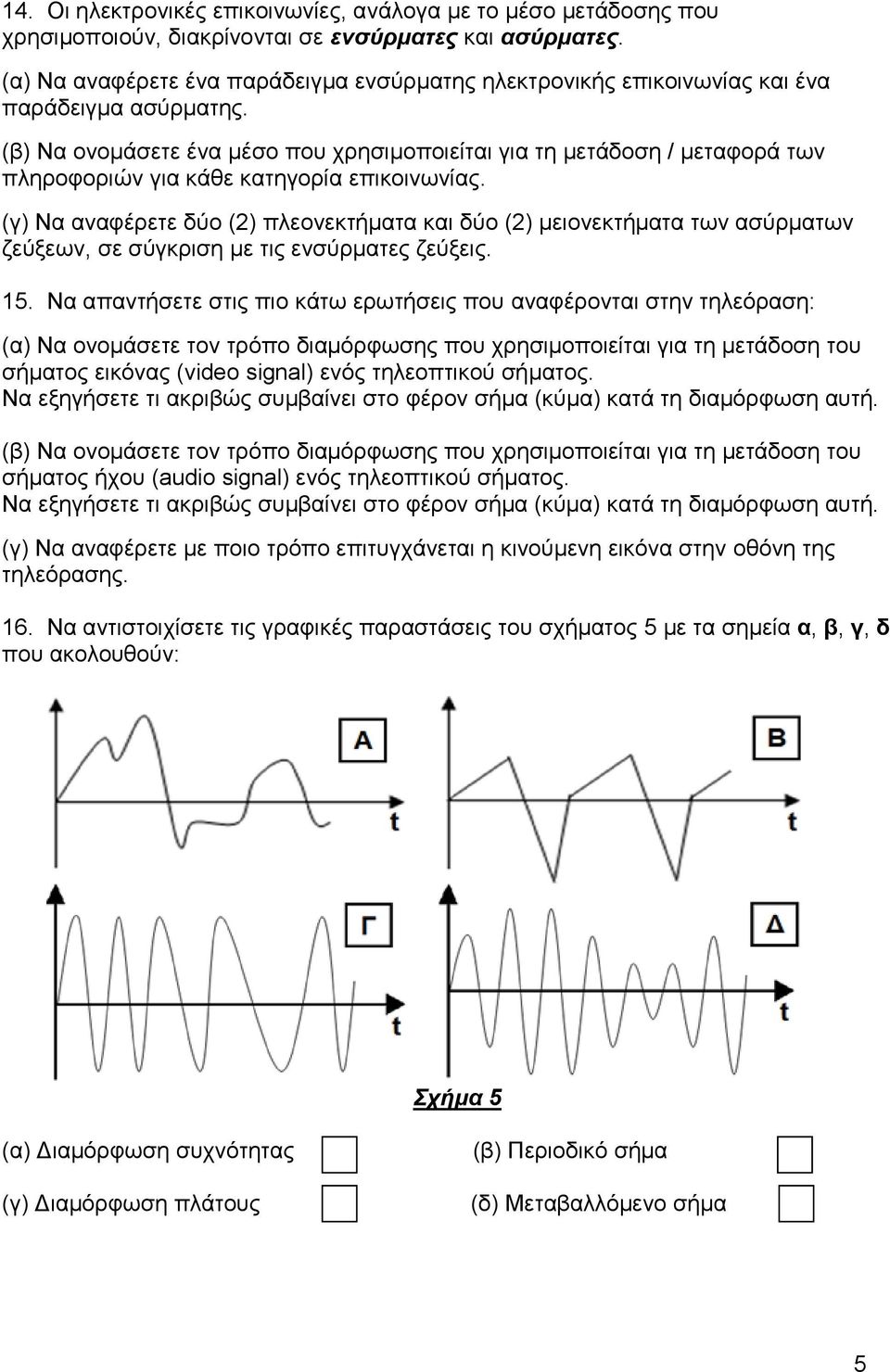

5 14. Οι ηλεκτρονικές επικοινωνίες, ανάλογα με το μέσο μετάδοσης που χρησιμοποιούν, διακρίνονται σε ενσύρματες και ασύρματες. (α) Να αναφέρετε ένα παράδειγμα ενσύρματης ηλεκτρονικής επικοινωνίας και ένα παράδειγμα ασύρματης. (β) Να ονομάσετε ένα μέσο που χρησιμοποιείται για τη μετάδοση / μεταφορά των πληροφοριών για κάθε κατηγορία επικοινωνίας. (γ) Να αναφέρετε δύο (2) πλεονεκτήματα και δύο (2) μειονεκτήματα των ασύρματων ζεύξεων, σε σύγκριση με τις ενσύρματες ζεύξεις. 15. Να απαντήσετε στις πιο κάτω ερωτήσεις που αναφέρονται στην τηλεόραση: (α) Να ονομάσετε τον τρόπο διαμόρφωσης που χρησιμοποιείται για τη μετάδοση του σήματος εικόνας (video signal) ενός τηλεοπτικού σήματος. Να εξηγήσετε τι ακριβώς συμβαίνει στο φέρον σήμα (κύμα) κατά τη διαμόρφωση αυτή. (β) Να ονομάσετε τον τρόπο διαμόρφωσης που χρησιμοποιείται για τη μετάδοση του σήματος ήχου (audio signal) ενός τηλεοπτικού σήματος. Να εξηγήσετε τι ακριβώς συμβαίνει στο φέρον σήμα (κύμα) κατά τη διαμόρφωση αυτή. (γ) Να αναφέρετε με ποιο τρόπο επιτυγχάνεται η κινούμενη εικόνα στην οθόνη της τηλεόρασης. 16. Να αντιστοιχίσετε τις γραφικές παραστάσεις του σχήματος 5 με τα σημεία α, β, γ, δ που ακολουθούν: Σχήμα 5 (α) Διαμόρφωση συχνότητας (γ) Διαμόρφωση πλάτους (β) Περιοδικό σήμα (δ) Μεταβαλλόμενο σήμα 5

6 ΜΕΡΟΣ Γ 17. Η γραφική παράσταση στο σχήμα 6 απεικονίζει μια ημιτονοειδή κυματομορφή τάσης. Με βάση τις πληροφορίες που δίνονται στη γραφική παράσταση να υπολογίσετε: Σχήμα 6 (α) Την περίοδο της κυματομορφής (β) τη συχνότητα της κυματομορφής (γ) το πλάτος της κυματομορφής (δ) την τιμή της τάσης από κορυφή σε κορυφή (ε) τον αριθμό των κύκλων που φαίνονται στο σχήμα. 18. Να απαντήσετε στις πιο κάτω ερωτήσεις που αναφέρονται στην τηλεφωνία: (α) Να ονομάσετε τα πέντε (5) κυριότερα μέρη της τηλεφωνικής συσκευής. (β) Ποια είναι η τάση τροφοδοσίας που χρειάζεται μια τηλεφωνική συσκευή για να λειτουργήσει; (γ) Να αναφέρετε δύο (2) βασικές λειτουργίες της τηλεφωνικής συσκευής. (δ) Να αναφέρετε τους δύο (2) τρόπους επιλογής αριθμών σε μια τηλεφωνική συσκευή. (ε) Να ονομάσετε τα δύο (2) είδη τηλεφωνικών πριζών. Ο ΣΥΝΤΟΝΙΣΤΗΣ Ο ΔΙΕΥΘΥΝΤΗΣ Θεοχάρης Θεοχάρους (Β.Δ.) Γεώργιος Χατζημιχαήλ 6
