ΦΑΚΕΛΟΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΥΓΕΙΑΣ

Transcript

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΚΑΒΑΛΑΣ ΔΗΜΟΣ ΝΕΣΤΟΥ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΕΡΓΟ: ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΑΠΟΚΑΤΑΣΤΑΣΗ ΧΑΔΑ ΔΗΜΟΥ ΝΕΣΤΟΥ ΣΤΗ ΘΕΣΗ ΞΗΡΟΠΟΤΑΜΟΣ ΧΡΥΣΟΥΠΟΛΗΣ ΚΑΙ ΣΤΗ ΘΕΣΗ ΧΑΪΔΕΥΤΟ ΚΕΡΑΜΩΤΗΣ ,00 Επιχειρησιακό Πρόγραμμα «Περιβάλλον & Αειφόρος Ανάπτυξη » (ΕΠΠΕΡΑΑ)/Ταμείο Συνοχής Εθνικοί Πόροι. ΦΑΚΕΛΟΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΥΓΕΙΑΣ (Π.Δ. 305/96 ΆΡΘΡΟ 3 ΠΑΡΆΓΡΑΦΟς 3, 4, 5, 6, 8, 9, 10) ΔΕΚΕΜΒΡΙΟΣ

2 Α. ΓΕΝΙΚΑ Τίτλος έργου: Αποκατάσταση Χώρων Ανεξέλεγκτης Διάθεσης Απορριμμάτων (ΧΑΔΑ) Δήμου Νέστου στη θέση «Ξηροπόταμος» Χρυσούπολης και «Χαϊδευτό» Κεραμωτής 1. Είδος του έργου και χρήση αυτού Το έργο αναφέρεται στην αποκατάσταση των χώρων ανεξέλεγκτης διάθεσης απορριμμάτων του Δήμου Νέστου, προκειμένου να ενταχθούν εκ νέου στο φυσικό περιβάλλον. Συγκεκριμένα: Ο Χώρος Ανεξέλεγκτης Διάθεσης Αποβλήτων (ΧΑΔΑ), βρίσκεται στην θέση «Ξηροπόταμος», η οποία διοικητικά ανήκει στη Δ.Κ. Χρυσούπολης του Δήμου Νέστου του Νομού Καβάλας. Οι κεντροβαρείς συντεταγμένες του ΧΑΔΑ είναι: Γεωγραφικό μήκος, , γεωγραφικό πλάτος, Βρίσκεται σε δημόσια έκταση. Πρόκειται για δημόσια χορτολιβαδική έκταση που σήμερα καταλαμβάνει έκταση περίπου m 2. Βρίσκεται σε απόσταση m από τον οικισμό Χρυσοχωρίου, σε απόσταση m από την επαρχιακή οδό Χρυσούπολης Χρυσοχωρίου, ενώ από την αγροτική οδό που οδηγεί στη θέση του ΧΑΔΑ απέχει 0 m. Επίσης η απόσταση από τις καλλιεργούμενες εκτάσεις είναι 0 m, καθώς ο ΧΑΔΑ βρίσκεται σε επαφή με αυτές. Η απόσταση από τον ποταμό Νέστο είναι περίπου m. Η λειτουργία του χώρου ξεκίνησε το 1959 και σταμάτησε το έτος Η διάρκεια λειτουργίας του είναι 51 έτη. Η συνολική ποσότητα αποβλήτων εκτιμάται στους τόνους, ο συνολικός όγκος αποβλήτων εκτιμάται στα κυβικά μέτρα, το μέσο ύψος του απορριμματικού ανάγλυφου είναι 1,0 μέτρο, η συνολική έκταση ρυπασμένης επιφάνειας είναι 72,50 στρέμματα περίπου, η κλίση της άνω επιφάνειας απορριμματικού ανάγλυφου φθάνει έως και 3% ενώ η ευστάθεια είναι εξασφαλισμένη. Σύμφωνα με την άδεια αποκατάστασης της Περιφέρειας Ανατ. Μακεδονίας Θράκης συγκεντρώνει εβδομήντα δύο (72) βαθμούς στην κλίμακα επικινδυνότητας και κατατάσσεται στην 2 η κατηγορία από άποψη επικινδυνότητας για την οποία απαιτείται η λήψη μέτρων αποκατάστασης. Ο Χώρος Ανεξέλεγκτης Διάθεσης Αποβλήτων (ΧΑΔΑ), βρίσκεται στην θέση «Χαϊδευτό», η οποία διοικητικά ανήκει στην Δ.Κ. Κεραμωτής του Δήμου Νέστου του Νομού Καβάλας. Οι κεντροβαρείς συντεταγμένες του ΧΑΔΑ είναι: Γεωγραφικό μήκος, ,52, γεωγραφικό πλάτος, ,20. Βρίσκεται σε δημόσια έκταση. Πρόκειται για δημόσια χορτολιβαδική έκταση που σήμερα καταλαμβάνει έκταση περίπου m 2. Βρίσκεται σε απόσταση περίπου m από τον οικισμό του Χαϊδευτού, σε απόσταση m από την 2

3 επαρχιακή οδό ΧαΪδευτού Κεραμωτής, ενώ από την αγροτική οδό που οδηγεί στη θέση του ΧΑΔΑ απέχει 0 m. Επίσης η απόσταση από τις καλλιεργούμενες εκτάσεις είναι λιγότερη από 200 m, ενώ σε απόσταση λιγότερο από 10m από την είσοδο του ΧΑΔΑ υπάρχουν σταυλικές εγκαταστάσεις. Η απόσταση του ΧΑΔΑ από την ακτή του Θρακικού Πελάγους είναι m και σε απόσταση περίπου 500 m, προς τα νότια, βρίσκονται έλη και αποστραγγιστικά κανάλια. Η λειτουργία του χώρου ξεκίνησε το 1959 και σταμάτησε το έτος Η διάρκεια λειτουργίας του είναι 51 έτη. Η συνολική ποσότητα αποβλήτων εκτιμάται στους τόνους, ο συνολικός όγκος αποβλήτων εκτιμάται στα ,00 κυβικά μέτρα, το μέσο ύψος του απορριμματικού ανάγλυφου είναι 0,5 μέτρα, η συνολική έκταση ρυπασμένης επιφάνειας είναι 100 στρέμματα περίπου, η κλίση της άνω επιφάνειας απορριμματικού ανάγλυφου φθάνει έως και 2% ενώ η ευστάθεια είναι εξασφαλισμένη. Σύμφωνα με την άδεια αποκατάστασης της Περιφέρειας Ανατ. Μακεδονίας Θράκης συγκεντρώνει εβδομήντα έξι (76) βαθμούς στην κλίμακα επικινδυνότητας και κατατάσσεται στην 2 η κατηγορία από άποψη επικινδυνότητας για την οποία απαιτείται η λήψη μέτρων αποκατάστασης. Ο σχεδιασμός των έργων αποκατάστασης των Χώρων Ανεξέλεγκτης Διάθεσης Απορριμμάτων (Χ.Α.Δ.Α.) γίνεται με σκοπό την επανένταξη των χώρων στο φυσικό περιβάλλον, την ελαχιστοποίηση των περιβαλλοντικών επιπτώσεων και την απόδοση των χώρων σε νέες ανθρωπογενείς δραστηριότητες. Οι τεχνικές παρεμβάσεις και οι εργασίες που θα ληφθούν για την αποκατάσταση του υπό μελέτη ΧΑΔΑ αφορούν: Οριοθέτηση της περιοχής εντός της οποίας θα γίνει η διευθέτηση των υφιστάμενων αποθέσεων του αποκατεστημένου χώρου. Διαμόρφωση απορριμματικού ανάγλυφου Χωματουργικές εργασίες διαμόρφωσης και εξομάλυνσης του απορριμματικού ανάγλυφου Κατασκευή έργων τελικής κάλυψης Έργα σταθεροποίησης των στρώσεων τελικής κάλυψης Έργα διαχείρισης ομβρίων (τάφρος) Έργα διαχείρισης στραγγισμάτων Έργα διαχείρισης βιοαερίου (παράθυρα απαγωγής) Λοιπά έργα (περίφραξη, πύλη εισόδου, τοποθέτηση ενημερωτικών πινακίδων) εκ νέου Έργα μεταφροντίδας παρακολούθησης αποκατεστημένου χώρου (Με ευθύνη του φορέα λειτουργίας Δήμος Σουφλίου) 2. Ακριβής διεύθυνση του έργου 3

4 Οι υπό μελέτη χώροι βρίσκονται εντός των διοικητικών ορίων του Δήμου Νέστου και πιο συγκεκριμένα στη θέση «Ξηροπόταμος» Δημοτικής Κοινότητας Χρυσούπολης και «Χαϊδευτό» Δημοτικής Κοινότητας Κεραμωτής. 3. Αριθμός αδειών Η με αριθμό πρωτ. Οικ. 3917/ απόφαση της ΔΙΠΕΧΩ της Περιφέρειας Ανατολικής Μακεδονίας Θράκης «άδεια αποκατάστασης, Χώρου Ανεξέλεγκτης Διάθεσης Απορριμμάτων (Χ.Α.Δ.Α.) στη θέση «Ξηροπόταμος» Δημοτικής Ενότητας Χρυσούπολης». Η με αριθμό πρωτ. Οικ. 4380/ απόφαση της ΔΙΠΕΧΩ της Περιφέρειας Ανατολικής Μακεδονίας Θράκης «άδεια αποκατάστασης, Χώρου Ανεξέλεγκτης Διάθεσης Απορριμμάτων (Χ.Α.Δ.Α.) στη θέση «Χαϊδευτό» Δημοτικής Ενότητας Κεραμωτής». Η με αριθμό πρωτ. οικ.74245/ απόφαση της Γενικής Γραμματέως Περιφέρειας Αν.Μακεδονίας & Θράκης αποφασίστηκε η παύση λειτουργίας του εν λόγω ενεργού ΧΑΔΑ και η εφαρμογή του Περιφερειακού Σχεδιασμού Διαχείρισης των στερεών αποβλήτων 4. Στοιχεία του κύριου του έργου ΔΗΜΟΣ ΝΕΣΤΟΥ Δήμαρχος Οδός : : Μιχαηλίδης Σάββας Δημοτικό Κατάστημα Χρυσούπολης Ταχ.Κωδ. : Τ.Κ Τηλ. : Telefax : Στοιχεία του συντάκτη του ΦΑΥ Μουλούδης Πολύμερος Αλεξανδρούπολη τηλ , fax: , 6. Στοιχεία των υπευθύνων ενημέρωσης/ αναπροσαρμογής του ΦΑΥ Ονοματεπώνυμο Ιδιότητα Διεύθυνση Ημερομηνία αναπροσαρμογής 4

5 5

6 Β. ΜΗΤΡΩΟ ΤΟΥ ΕΡΓΟΥ 1. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Οι τεχνικές παρεμβάσεις και οι εργασίες που θα ληφθούν για την αποκατάσταση του υπό μελέτη ΧΑΔΑ αφορούν: 1.1 ΟΡΙΟΘΕΤΗΣΗ ΤΗΣ ΠΕΡΙΟΧΗΣ ΕΝΤΟΣ ΤΗΣ ΟΠΟΙΑΣ ΘΑ ΓΙΝΕΙ Η ΔΙΕΥΘΕΤΗΣΗ ΤΩΝ ΥΦΙΣΤΑΜΕΝΩΝ ΑΠΟΘΕΣΕΩΝ ΤΟΥ ΑΠΟΚΑΤΕΣΤΗΜΕΝΟΥ ΧΩΡΟΥ Πριν από τις εργασίες αποκατάστασης γίνονται οι εργασίες οριοθέτησης εντός της οποίας θα γίνει η διευθέτηση των υφιστάμενων αποθέσεων. Η οριοθέτηση φαίνεται στα συνημμένα σχέδιο της παρούσας μελέτης, με τις αντίστοιχες συντεταγμένες. ΧΑΔΑ «ΞΗΡΟΠΟΤΑΜΟΣ» Δ.Κ. ΧΡΥΣΟΥΠΟΛΗΣ Η συνολική έκταση της επιφάνειας που αποκαθίσταται, προ της κατασκευής της τελικής κάλυψης, μετρούμενη σε κάτοψη του απορριμματικού ανάγλυφου ισούται με m 2. Η κυρίως ρυπασμένη έκταση από την λειτουργία του ΧΑΔΑ καταλαμβάνει επίπεδη πεδινή έκταση 72,5 στρεμμάτων σε απόσταση περίπου από την κοίτη του ποταμού Νέστου. ΧΑΔΑ «ΧΑΪΔΕΥΤΟ» Δ.Κ. ΚΕΡΑΜΩΤΗΣ Η συνολική έκταση της επιφάνειας που αποκαθίσταται, προ της κατασκευής της τελικής κάλυψης, μετρούμενη σε κάτοψη του απορριμματικού ανάγλυφου ισούται με m 2. Η κυρίως ρυπασμένη έκταση από την λειτουργία του ΧΑΔΑ καταλαμβάνει επίπεδη πεδινή έκταση 100 στρεμμάτων, σε απόσταση περίπου από την ακτή του Θρακικού Πελάγους. 1.2 ΔΙΑΜΟΡΦΩΣΗ ΑΠΟΡΡΙΜΜΑΤΙΚΟΥ ΑΝΑΓΛΥΦΟΥ Η μετακίνηση των απορριμμάτων θα γίνει με τρόπο που να μην αφήνει εκτεθειμένες ποσότητες απορριμμάτων σε κανένα σημείο των χώρων, ενώ ταυτόχρονα, θα αναδιευθετηθεί η απορριμματική μάζα, με σκοπό την διαμόρφωση ενός λειτουργικού και αποδεκτού ανάγλυφου ενταγμένου στο φυσικό περιβάλλον. Έτσι, προκύπτει το απορριμματικό ανάγλυφο που φαίνεται στο συνημμένο σχέδιο της παρούσας μελέτης. Το ισοζύγιο των μετακινήσεων για αναδιευθέτηση των απορριμμάτων περιλαμβάνει: εκσκαφή απορριμμάτων m 3 επίχωση απορριμμάτων m 3 Η μέγιστη κλίση των πρανών του ανάγλυφου απορριμμάτων είναι 1:3 (υ:μ). Στο τελικό πλατώ του ανάγλυφου δίδεται ελάχιστη κλίση 3% για την απορροή των ομβρίων. Οι λεπτομέρειες της διαμόρφωσης του τελικού ανάγλυφου δίνονται στο σχέδιο των τομών του αποκατεστημένου ανάγλυφου. Τα απορρίμματα θα αναδιευθετούνται, εντός του κυρίως όγκου του ΧΑΔΑ και θα συμπιέζονται πολύ καλά από τα μηχανήματα του Αναδόχου, με τουλάχιστον 5-7 διελεύσεις, για να ελαχιστοποιηθεί το ενδεχόμενο εμφάνισης διαφορικών καθιζήσεων ή αστάθεια. Η διάταξη θα ακολουθήσει την κατασκευή της πολυστρωματικής επικάλυψης, εξασφαλίζοντας την ευστάθεια των διαστρωμένων υλικών. 6

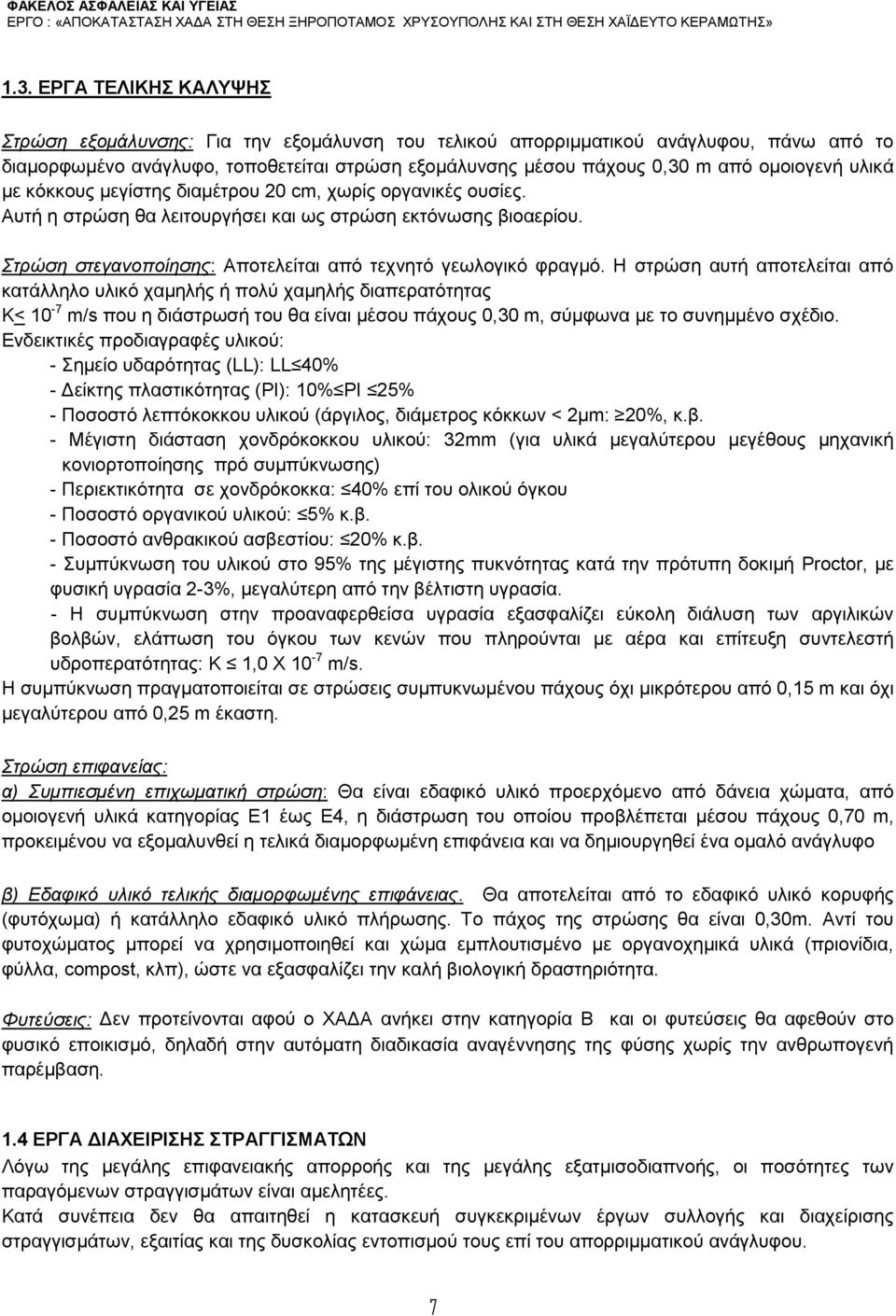

7 1.3. ΕΡΓΑ ΤΕΛΙΚΗΣ ΚΑΛΥΨΗΣ Στρώση εξομάλυνσης: Για την εξομάλυνση του τελικού απορριμματικού ανάγλυφου, πάνω από το διαμορφωμένο ανάγλυφο, τοποθετείται στρώση εξομάλυνσης μέσου πάχους 0,30 m από ομοιογενή υλικά με κόκκους μεγίστης διαμέτρου 20 cm, χωρίς οργανικές ουσίες. Αυτή η στρώση θα λειτουργήσει και ως στρώση εκτόνωσης βιοαερίου. Στρώση στεγανοποίησης: Αποτελείται από τεχνητό γεωλογικό φραγμό. Η στρώση αυτή αποτελείται από κατάλληλο υλικό χαμηλής ή πολύ χαμηλής διαπερατότητας Κ< 10-7 m/s που η διάστρωσή του θα είναι μέσου πάχους 0,30 m, σύμφωνα με το συνημμένο σχέδιο. Ενδεικτικές προδιαγραφές υλικού: - Σημείο υδαρότητας (LL): LL 40% - Δείκτης πλαστικότητας (ΡI): 10% PI 25% - Ποσοστό λεπτόκοκκου υλικού (άργιλος, διάμετρος κόκκων < 2μm: 20%, κ.β. - Μέγιστη διάσταση χονδρόκοκκου υλικού: 32mm (για υλικά μεγαλύτερου μεγέθους μηχανική κονιορτοποίησης πρό συμπύκνωσης) - Περιεκτικότητα σε χονδρόκοκκα: 40% επί του ολικού όγκου - Ποσοστό οργανικού υλικού: 5% κ.β. - Ποσοστό ανθρακικού ασβεστίου: 20% κ.β. - Συμπύκνωση του υλικού στο 95% της μέγιστης πυκνότητας κατά την πρότυπη δοκιμή Proctor, με φυσική υγρασία 2-3%, μεγαλύτερη από την βέλτιστη υγρασία. - Η συμπύκνωση στην προαναφερθείσα υγρασία εξασφαλίζει εύκολη διάλυση των αργιλικών βολβών, ελάττωση του όγκου των κενών που πληρούνται με αέρα και επίτευξη συντελεστή υδροπερατότητας: Κ 1,0 Χ 10-7 m/s. H συμπύκνωση πραγματοποιείται σε στρώσεις συμπυκνωμένου πάχους όχι μικρότερου από 0,15 m και όχι μεγαλύτερου από 0,25 m έκαστη. Στρώση επιφανείας: α) Συμπιεσμένη επιχωματική στρώση: Θα είναι εδαφικό υλικό προερχόμενο από δάνεια χώματα, από ομοιογενή υλικά κατηγορίας Ε1 έως Ε4, η διάστρωση του οποίου προβλέπεται μέσου πάχους 0,70 m, προκειμένου να εξομαλυνθεί η τελικά διαμορφωμένη επιφάνεια και να δημιουργηθεί ένα ομαλό ανάγλυφο β) Εδαφικό υλικό τελικής διαμορφωμένης επιφάνειας. Θα αποτελείται από το εδαφικό υλικό κορυφής (φυτόχωμα) ή κατάλληλο εδαφικό υλικό πλήρωσης. Το πάχος της στρώσης θα είναι 0,30m. Αντί του φυτοχώματος μπορεί να χρησιμοποιηθεί και χώμα εμπλουτισμένο με οργανοχημικά υλικά (πριονίδια, φύλλα, compost, κλπ), ώστε να εξασφαλίζει την καλή βιολογική δραστηριότητα. Φυτεύσεις: Δεν προτείνονται αφού ο ΧΑΔΑ ανήκει στην κατηγορία B και οι φυτεύσεις θα αφεθούν στο φυσικό εποικισμό, δηλαδή στην αυτόματη διαδικασία αναγέννησης της φύσης χωρίς την ανθρωπογενή παρέμβαση. 1.4 ΕΡΓΑ ΔΙΑΧΕΙΡΙΣΗΣ ΣΤΡΑΓΓΙΣΜΑΤΩΝ Λόγω της μεγάλης επιφανειακής απορροής και της μεγάλης εξατμισοδιαπνοής, οι ποσότητες των παραγόμενων στραγγισμάτων είναι αμελητέες. Κατά συνέπεια δεν θα απαιτηθεί η κατασκευή συγκεκριμένων έργων συλλογής και διαχείρισης στραγγισμάτων, εξαιτίας και της δυσκολίας εντοπισμού τους επί του απορριμματικού ανάγλυφου. 7

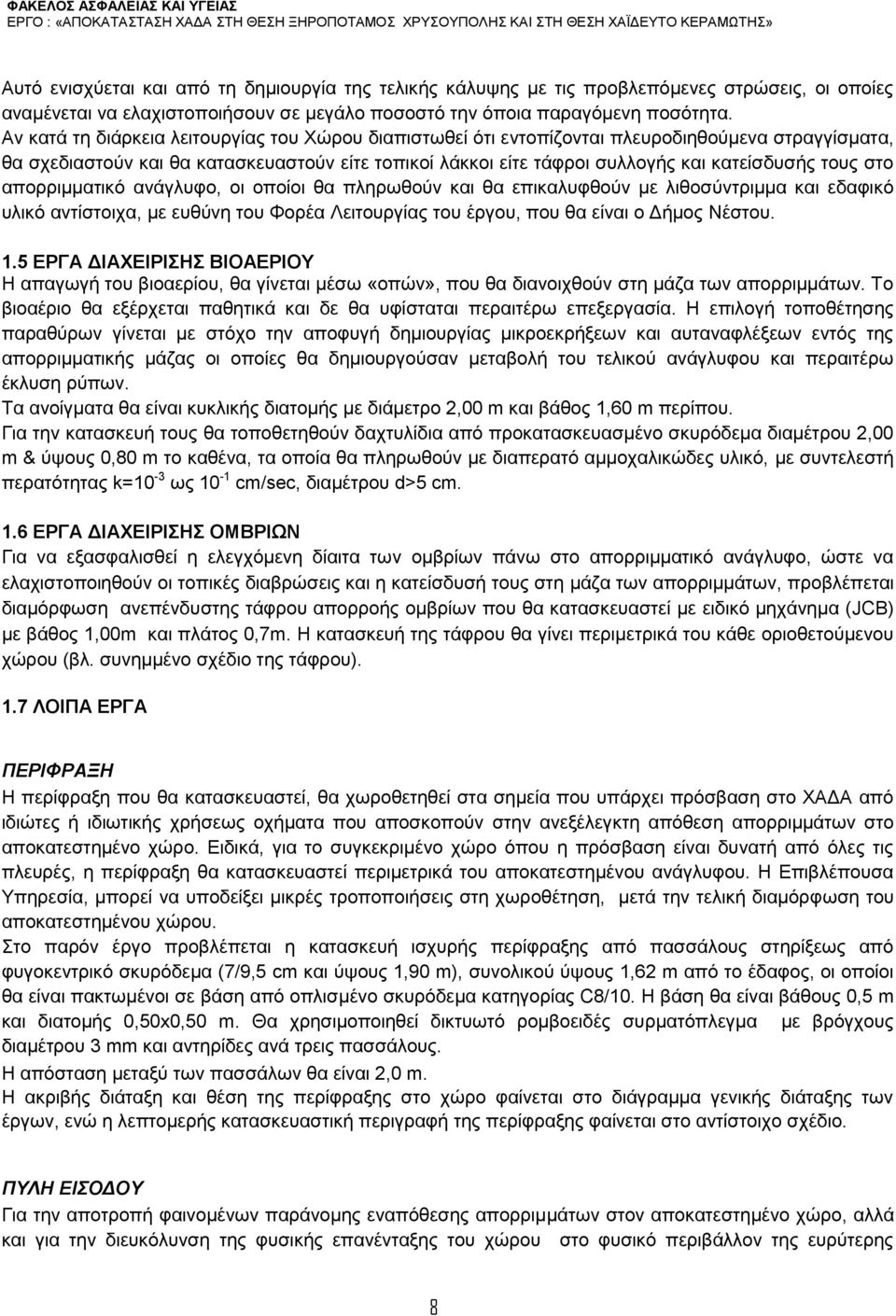

8 Αυτό ενισχύεται και από τη δημιουργία της τελικής κάλυψης με τις προβλεπόμενες στρώσεις, οι οποίες αναμένεται να ελαχιστοποιήσουν σε μεγάλο ποσοστό την όποια παραγόμενη ποσότητα. Αν κατά τη διάρκεια λειτουργίας του Χώρου διαπιστωθεί ότι εντοπίζονται πλευροδιηθούμενα στραγγίσματα, θα σχεδιαστούν και θα κατασκευαστούν είτε τοπικοί λάκκοι είτε τάφροι συλλογής και κατείσδυσής τους στο απορριμματικό ανάγλυφο, οι οποίοι θα πληρωθούν και θα επικαλυφθούν με λιθοσύντριμμα και εδαφικό υλικό αντίστοιχα, με ευθύνη του Φορέα Λειτουργίας του έργου, που θα είναι ο Δήμος Νέστου. 1.5 ΕΡΓΑ ΔΙΑΧΕΙΡΙΣΗΣ ΒΙΟΑΕΡΙΟΥ H απαγωγή του βιοαερίου, θα γίνεται μέσω «οπών», που θα διανοιχθούν στη μάζα των απορριμμάτων. Το βιοαέριο θα εξέρχεται παθητικά και δε θα υφίσταται περαιτέρω επεξεργασία. Η επιλογή τοποθέτησης παραθύρων γίνεται με στόχο την αποφυγή δημιουργίας μικροεκρήξεων και αυταναφλέξεων εντός της απορριμματικής μάζας οι οποίες θα δημιουργούσαν μεταβολή του τελικού ανάγλυφου και περαιτέρω έκλυση ρύπων. Τα ανοίγματα θα είναι κυκλικής διατομής με διάμετρο 2,00 m και βάθος 1,60 m περίπου. Για την κατασκευή τους θα τοποθετηθούν δαχτυλίδια από προκατασκευασμένο σκυρόδεμα διαμέτρου 2,00 m & ύψους 0,80 m το καθένα, τα οποία θα πληρωθούν με διαπερατό αμμοχαλικώδες υλικό, με συντελεστή περατότητας k=10-3 ως 10-1 cm/sec, διαμέτρου d>5 cm. 1.6 ΕΡΓΑ ΔΙΑΧΕΙΡΙΣΗΣ ΟΜΒΡΙΩΝ Για να εξασφαλισθεί η ελεγχόμενη δίαιτα των ομβρίων πάνω στο απορριμματικό ανάγλυφο, ώστε να ελαχιστοποιηθούν οι τοπικές διαβρώσεις και η κατείσδυσή τους στη μάζα των απορριμμάτων, προβλέπεται διαμόρφωση ανεπένδυστης τάφρου απορροής ομβρίων που θα κατασκευαστεί με ειδικό μηχάνημα (JCB) με βάθος 1,00m και πλάτος 0,7m. Η κατασκευή της τάφρου θα γίνει περιμετρικά του κάθε οριοθετούμενου χώρου (βλ. συνημμένο σχέδιο της τάφρου). 1.7 ΛΟΙΠΑ ΕΡΓΑ ΠΕΡΙΦΡΑΞΗ Η περίφραξη που θα κατασκευαστεί, θα χωροθετηθεί στα σημεία που υπάρχει πρόσβαση στο ΧΑΔΑ από ιδιώτες ή ιδιωτικής χρήσεως οχήματα που αποσκοπούν στην ανεξέλεγκτη απόθεση απορριμμάτων στο αποκατεστημένο χώρο. Ειδικά, για το συγκεκριμένο χώρο όπου η πρόσβαση είναι δυνατή από όλες τις πλευρές, η περίφραξη θα κατασκευαστεί περιμετρικά του αποκατεστημένου ανάγλυφου. Η Επιβλέπουσα Υπηρεσία, μπορεί να υποδείξει μικρές τροποποιήσεις στη χωροθέτηση, μετά την τελική διαμόρφωση του αποκατεστημένου χώρου. Στο παρόν έργο προβλέπεται η κατασκευή ισχυρής περίφραξης από πασσάλους στηρίξεως από φυγοκεντρικό σκυρόδεμα (7/9,5 cm και ύψους 1,90 m), συνολικού ύψους 1,62 m από το έδαφος, οι οποίοι θα είναι πακτωμένοι σε βάση από οπλισμένο σκυρόδεμα κατηγορίας C8/10. Η βάση θα είναι βάθους 0,5 m και διατομής 0,50x0,50 m. Θα χρησιμοποιηθεί δικτυωτό ρομβοειδές συρματόπλεγμα με βρόγχους διαμέτρου 3 mm και αντηρίδες ανά τρεις πασσάλους. Η απόσταση μεταξύ των πασσάλων θα είναι 2,0 m. Η ακριβής διάταξη και θέση της περίφραξης στο χώρο φαίνεται στο διάγραμμα γενικής διάταξης των έργων, ενώ η λεπτομερής κατασκευαστική περιγραφή της περίφραξης φαίνεται στο αντίστοιχο σχέδιο. ΠΥΛΗ ΕΙΣΟΔΟΥ Για την αποτροπή φαινομένων παράνομης εναπόθεσης απορριμμάτων στον αποκατεστημένο χώρο, αλλά και για την διευκόλυνση της φυσικής επανένταξης του χώρου στο φυσικό περιβάλλον της ευρύτερης 8

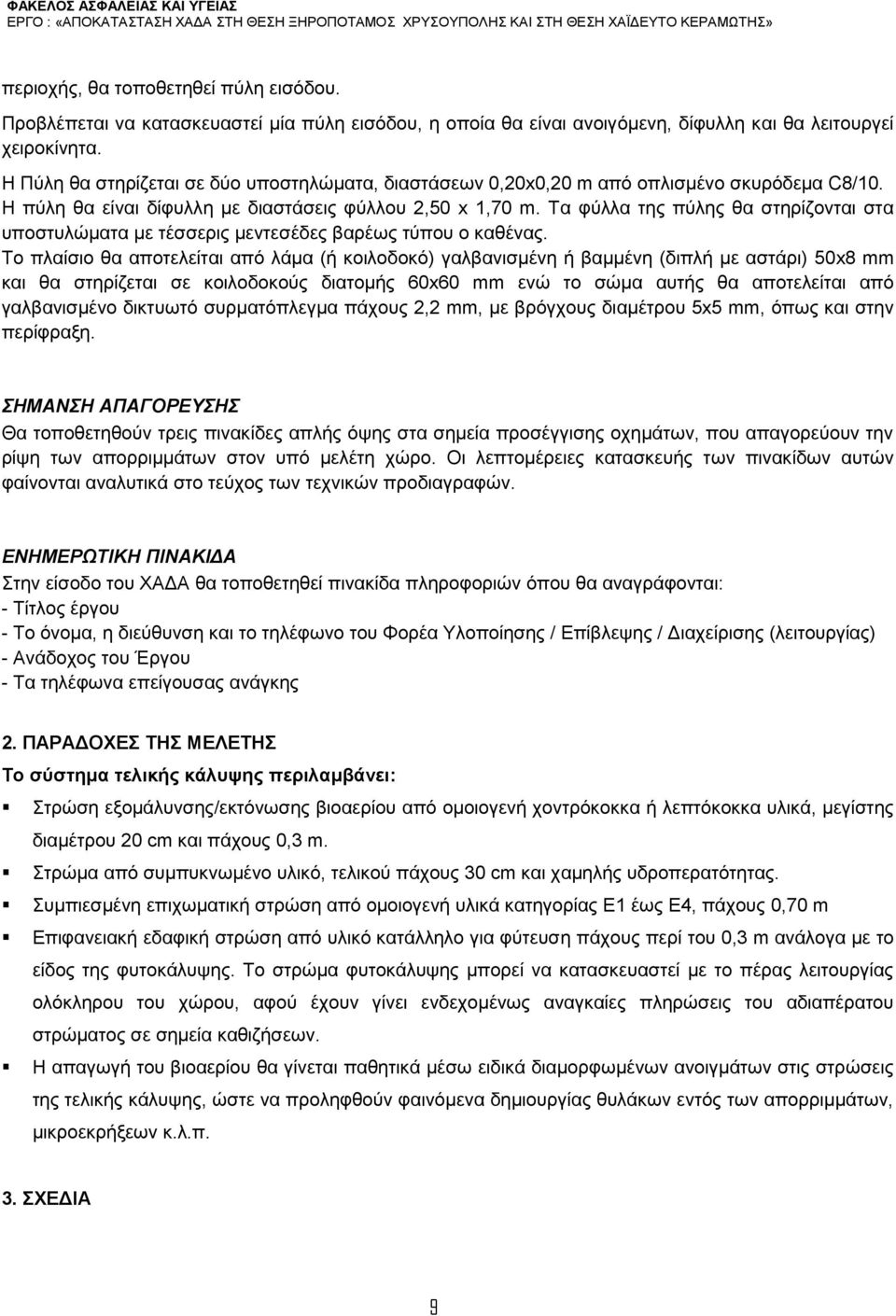

9 περιοχής, θα τοποθετηθεί πύλη εισόδου. Προβλέπεται να κατασκευαστεί μία πύλη εισόδου, η οποία θα είναι ανοιγόμενη, δίφυλλη και θα λειτουργεί χειροκίνητα. Η Πύλη θα στηρίζεται σε δύο υποστηλώματα, διαστάσεων 0,20x0,20 m από οπλισμένο σκυρόδεμα C8/10. Η πύλη θα είναι δίφυλλη με διαστάσεις φύλλου 2,50 x 1,70 m. Τα φύλλα της πύλης θα στηρίζονται στα υποστυλώματα με τέσσερις μεντεσέδες βαρέως τύπου ο καθένας. Το πλαίσιο θα αποτελείται από λάμα (ή κοιλοδοκό) γαλβανισμένη ή βαμμένη (διπλή με αστάρι) 50x8 mm και θα στηρίζεται σε κοιλοδοκούς διατομής 60x60 mm ενώ το σώμα αυτής θα αποτελείται από γαλβανισμένο δικτυωτό συρματόπλεγμα πάχους 2,2 mm, με βρόγχους διαμέτρου 5x5 mm, όπως και στην περίφραξη. ΣΗΜΑΝΣΗ ΑΠΑΓΟΡΕΥΣΗΣ Θα τοποθετηθούν τρεις πινακίδες απλής όψης στα σημεία προσέγγισης οχημάτων, που απαγορεύουν την ρίψη των απορριμμάτων στον υπό μελέτη χώρο. Οι λεπτομέρειες κατασκευής των πινακίδων αυτών φαίνονται αναλυτικά στο τεύχος των τεχνικών προδιαγραφών. ΕΝΗΜΕΡΩΤΙΚΗ ΠΙΝΑΚΙΔΑ Στην είσοδο του ΧΑΔΑ θα τοποθετηθεί πινακίδα πληροφοριών όπου θα αναγράφονται: - Τίτλος έργου - Το όνομα, η διεύθυνση και το τηλέφωνο του Φορέα Υλοποίησης / Επίβλεψης / Διαχείρισης (λειτουργίας) - Ανάδοχος του Έργου - Τα τηλέφωνα επείγουσας ανάγκης 2. ΠΑΡΑΔΟΧΕΣ ΤΗΣ ΜΕΛΕΤΗΣ Το σύστημα τελικής κάλυψης περιλαμβάνει: Στρώση εξομάλυνσης/εκτόνωσης βιοαερίου από ομοιογενή χοντρόκοκκα ή λεπτόκοκκα υλικά, μεγίστης διαμέτρου 20 cm και πάχους 0,3 m. Στρώμα από συμπυκνωμένο υλικό, τελικού πάχους 30 cm και χαμηλής υδροπερατότητας. Συμπιεσμένη επιχωματική στρώση από ομοιογενή υλικά κατηγορίας Ε1 έως Ε4, πάχους 0,70 m Επιφανειακή εδαφική στρώση από υλικό κατάλληλο για φύτευση πάχους περί του 0,3 m ανάλογα με το είδος της φυτοκάλυψης. Το στρώμα φυτοκάλυψης μπορεί να κατασκευαστεί με το πέρας λειτουργίας ολόκληρου του χώρου, αφού έχουν γίνει ενδεχομένως αναγκαίες πληρώσεις του αδιαπέρατου στρώματος σε σημεία καθιζήσεων. Η απαγωγή του βιοαερίου θα γίνεται παθητικά μέσω ειδικά διαμορφωμένων ανοιγμάτων στις στρώσεις της τελικής κάλυψης, ώστε να προληφθούν φαινόμενα δημιουργίας θυλάκων εντός των απορριμμάτων, μικροεκρήξεων κ.λ.π. 3. ΣΧΕΔΙΑ 9

10 Για την αποκατάσταση των χώρων στη θέση «Ξηροπόταμος» Δημοτικής Κοινότητας Χρυσούπολης και «Χαϊδευτό» Δημοτικής Κοινότητας Κεραμωτής, χρειάστηκε να γίνουν οι παρακάτω μελέτες: Τεχνική Μελέτη Περιβαλλοντικής Αποκατάστασης, Οριστική Μελέτη Αποκατάστασης Τα συνοδευτικά σχέδια περιλαμβάνουν: Τοπογραφική Αποτύπωση υφιστάμενης κατάστασης Τοπογραφική Αποτύπωση τελικά διαμορφωμένης επιφάνειας Κατασκευαστικές λεπτομέρειες-τομή στρώσεων Γ. ΕΠΙΣΗΜΑΝΣΕΙΣ Δεν υπάρχουν ζώνες ιδιαίτερου κινδύνου στο εργοτάξιο. Όροι διαφυγής Έξοδοι κινδύνου - Ιδιαίτερα στατικές μελέτες Δίκτυα προστασίας Θέση υλικών Ζώνες κινδύνου - ΠΑΝΤΑΧΟΘΕΝ ΕΛΕΥΘΕΡΟ Όχι Όχι Στην ύπαιθρο Δεν υπάρχουν ιδιαιτερότητες στη στατική δομή, ευστάθεια και αντοχή του έργου. Δ. ΟΔΗΓΙΕΣ ΚΑΙ ΧΡΗΣΙΜΑ ΣΤΟΙΧΕΙΑ Οι εργασίες συντήρησης μέτρων ασφαλείας και καθαρισμού της ζώνης εργασίας θα γίνουν από εξειδικευμένα συνεργεία με λήψη των αναγκαίων μέτρων προστασίας βάσει των ισχυουσών διατάξεων. Ε. ΠΡΟΓΡΑΜΜΑ ΑΝΑΓΚΑΙΩΝ ΕΠΙΘΕΩΡΗΣΕΩΝ ΚΑΙ ΣΥΝΤΗΡΗΣΕΩΝ ΤΟΥ ΕΡΓΟΥ ΚΑΙ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΤΟΥ Η μεταφροντίδα του χώρου, απαραίτητη προϋπόθεση για την ολοκλήρωση του στόχου της ήπιας αποκατάστασης με φυσική επανένταξη ή / και με κάποιες χρήσεις μιας ανεξέλεγκτης χωματερής ή ενός ημιελεγχόμενου Χώρου Διάθεσης Απορριμμάτων συνιστάται στις παρακάτω ενέργειες. α. Παρακολούθηση κατά τακτά χρονικά διαστήματα της μηχανικής συμπεριφοράς του αναπλασθέντος ανάγλυφου, και ιδιαίτερα : 1. Διαφορικών καθιζήσεων. 2. Οριζοντίων μετατοπίσεων 3. Τοπικών διαβρώσεων 4. Ρηγματώσεων 10

11 β. Παρακολούθηση και, όταν χρειάζεται, προστασία αλλά και τυχόν υποστήριξη της φυσικής διαδικασίας φυτοκάλυψης του χώρου για ελάχιστο διάστημα τρία (3) έτη. Άρδευση των φυτών για όσο διάστημα απαιτείται. Εργασίες συντήρησης πρασίνου (λίπανση, κλπ) για τουλάχιστον 3 έτη. γ. Προστασία του χώρου έναντι ανεπιθύμητων ανθρωπογενών παρεμβάσεων, όπως: - Απόρριψη αποβλήτων. - Καταπάτηση εκτάσεων. - Ανάπτυξη παράνομων επιχειρηματικών δραστηριοτήτων. - Παράνομο κυνήγι. δ. Εργασίες Περιβαλλοντικού Ελέγχου και Παρακολούθησης. Ο Δήμος Νέστου, θα έχει την ευθύνη για την καλή λειτουργία του έργου και την υποχρέωση για τη λήψη των απαραίτητων μέτρων (συντήρηση, έλεγχος), ώστε το έργο να εξυπηρετεί τους στόχους για τους οποίους σχεδιάστηκε. Οι εγκαταστάσεις πρέπει να επιθεωρούνται και να συντηρούνται κατά τακτά χρονικά διαστήματα. Οι βλάβες που τυχόν διαπιστώνονται σε εγκαταστάσεις πρέπει να αποκαθίστανται άμεσα από ειδικευμένο συνεργείο. Ζ. ΥΠΟΓΡΑΦΕΣ ΘΕΩΡΗΘΗΚΕ ΔΕΚΕΜΒΡΙΟΣ 2012 ΧΡΥΣΟΥΠΟΛΗ ΧΡΥΣΟΥΠΟΛΗ Ο μελετητής Η επιβλέπουσα Ο Προϊστάμενος Τ..Υ. ΜΟΛΟΥΔΗΣ ΠΟΛΥΜΕΡΟΣ ΚΟΥΖΛΑΚΙΔΟΥ ΝΤΙΝΑ ΔΗΜΗΤΡΙΟΣ ΖΩΤΟΣ ΤΟΠΟΓΡΑΦΟΣ ΜΗΧΑΝΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Τ.Ε. πτ. ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ ΤΕ/Α 11
