1 Οδηγίες Χρήσης HL-5130 HL-5140 HL-5150D HL-5170DN Σας ευχαριστούμε που εμπιστευθήκατε το όνομα Brother για την αγορά του εκτυπωτή σας μην διστάσετε να επικοινωνήσετε μαζί μας για πληροφορίες και υποστήριξη ενώ θα εκτιμούσαμε τις υποδείξεις και τις παρατηρήσεις σας. Εγγύηση Ο εκτυπωτής σας καλύπτεται από ένα (1) έτος εγγύησης. Έναρξη της περιόδου εγγύησης θεωρείται η ημερομηνία αγοράς της συσκευής από τον χρήστη και αποδεικνύεται με την επίδειξη του παραστατικού αγοράς. 1 από 25

2 Αθήνα: Μαραθωνομάχων 2, 16452, Αργυρούπολη (Κόμβος Βουλιαγμένης - Αλίμου) Τηλ: & , Fax: , sales@dakos.gr Θεσσαλονίκη: Κωλέττη 25, 54627, Τηλ: , Fax: από 25

3 Περιεχόμενα Οδηγίες Χρήσης...1 ΠΕΡΙΕΧΌΜΕΝΑ...3 ΠΡΟΕΙΔΟΠΟΙΉΣΕΙΣ...4 ΣΥΣΚΕΥΑΣΊΑ...5 ΠΕΡΙΓΡΑΦΉ ΕΚΤΥΠΩΤΉ...5 ΡΥΘΜΊΣΕΙΣ ΕΚΤΥΠΩΤΉ...7 ΕΝΔΕΊΞΕΙΣ LED...7 ΕΓΚΑΤΆΣΤΑΣΗ S/W...9 ΤΟΠΟΘΈΤΗΣΗ ΑΝΑΛΩΣΊΜΩΝ...9 ΤΟΠΟΘΈΤΗΣΗ ΧΑΡΤΙΟΎ...10 ΕΚΤΎΠΩΣΗ ΔΟΚΙΜΑΣΤΙΚΉΣ ΣΕΛΊΔΑΣ...11 ΕΓΚΑΤΆΣΤΑΣΗ ΤΟΥ ΟΔΗΓΟΎ...12 Χρήστες Windows...13 Χρήστες Macintosh...15 ΕΚΤΎΠΩΣΗ ΔΙΠΛΉΣ ΌΨΗΣ DUPLEX...21 ΜΕΤΑΦΟΡΆ...22 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ...23 ΧΡΉΣΙΜΕΣ ΣΥΜΒΟΥΛΈΣ από 25

4 Προειδοποιήσεις Στο εσωτερικό του εκτυπωτή υπάρχουν ηλεκτρονικά κυκλώματα με υψηλή τάση. Γι αυτόν το λόγο, πριν ανοίξετε για οποιονδήποτε λόγο τον εκτυπωτή (για καθαρισμό, τοποθέτηση μερών, απεμπλοκή χαρτιού, κ.λπ) σιγουρευτείτε ότι έχετε κλείσει το μηχάνημα και έχετε αφαιρέσει το καλώδιο τροφοδοσίας από τον ρευματοδότη (πρίζα). Μην αγγίζετε ή πλησιάζετε την πρίζα με βρεγμένα χέρια, διότι μπορεί να δημιουργηθεί ηλεκτρικό σοκ. Η χρήση του εκτυπωτή δημιουργεί υψηλές θερμοκρασίες στα εσωτερικά του μέρη, γι αυτό προσέχετε όταν ανοίγετε το μπροστινό καπάκι, ώστε να μην καείτε. 4 από 25

5 Συσκευασία 1. Εκτυπωτής 2. CD-ROM 3. Αναλώσιμα [Drum & Toner] 4. Καλώδιο Τροφοδοσίας Σημειώσεις: Το καλώδιο σύνδεσης [Παράλληλο & USB] δεν πρέπει να ξεπερνά τα 2 μέτρα μήκος Όταν χρησιμοποιείτε παράλληλο καλώδιο, να είναι συμβατό ΙΕΕΕ1284 Περιγραφή Εκτυπωτή Μπροστινό μέρος 1. Υποστήριγμα εξόδου χαρτιού 2. Ενδεικτικά LED 3. Πλήκτρο απελευθέρωσης μπροστινού καλύμματος 4. HL-5130 & HL-5140: Χειροκίνητη Είσοδος χαρτιού HL-5150D & HL-5170DN: Multi-Purpose Tray 5. Κασέτα Τροφοδοσίας Χαρτιού 6. Διακόπτης Λειτουργίας 7. Μπροστινό Κάλυμμα 8. Έξοδος Χαρτιού [face-down] Πίσω μέρος 1. Έξοδος Χαρτιού [Face-up] 2. HL-5150D & HL-5170DN: Duplex Tray 3. Υποδοχή Ρεύματος 4. Παράλληλη θύρα 5. USB θύρα 6. Πλαϊνό καπάκι 7. HL-5170DN: 10/100BASE-TX Port 8. HL-5170DN: Ενδεικτική Λυχνία 5 από 25

6 Η παραπάνω περιγραφή βασίζεται στο μοντέλο HL-5170DN 6 από 25

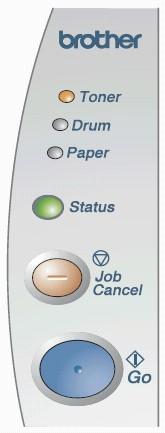

7 Ρυθμίσεις Εκτυπωτή Toner Αναβοσβήνει όταν το Toner έχει εξαντληθεί ή πρόκειται να εξαντληθεί Drum Αναβοσβήνει όταν το Drum έχει εξαντληθεί ή πρόκειται να εξαντληθεί Paper [Χαρτί] Αναβοσβήνει όταν το χαρτί έχει τελειώσει, ή έχει δημιουργηθεί πρόβλημα τροφοδοσίας χαρτιού Status [Κατάσταση] Η ενδεικτική λυχνία LED αναβοσβήνει ή αλλάζει χρώματα ανάλογα με την κατάσταση του εκτυπωτή. Λεπτομέρειες παρακάτω. Job Cancel [Πλήκτρο Ακύρωσης Εργασίας] Το πατάτε για να σταματήσει και ακυρώσει την εκτύπωση που πραγματοποιείται την στιγμή εκείνη Go [Πλήκτρο Εντολής Εκτύπωσης] Παύση και συνέχιση της εκτύπωσης Ενδείξεις LED LED Toner LED Drum LED Χαρτιού LED Κατάστασης Sleep/Εκτός Λειτουργίας Δεν υπάρχουν ενδείξεις Προθέρμανση Αναβοσβήνει Πράσινο Έτοιμο για Εκτύπωση Σταθερό Πράσινο Λήψη Δεδομένων Αναβοσβήνει Κίτρινο Δεδομένα στην μνήμη Σταθερό Κίτρινο (πατήστε το πλήκτρο Go) Το Toner εξαντλείται Αναβοσβήνει Σταθερό Πράσινο Κίτρινο Το Toner έχει εξαντληθεί Σταθερό Κίτρινο Σταθερό Κόκκινο Το Drum εξαντλείται Αναβοσβήνει Κίτρινο Σταθερό Πράσινο Δεν έχει χαρτί - Αναβοσβήνει Σταθερό Κόκκινο 7 από 25

8 Εμπλοκή Χαρτιού Καπάκι ανοικτό Τεχνικό Πρόβλημα Αναβοσβήνει Κίτρινο Αναβοσβήνει Κίτρινο Κίτρινο Αναβοσβήνει Κίτρινο Σταθερό Κόκκινο Αναβοσβήνει Κόκκινο 8 από 25

9 Εγκατάσταση S/W Στο CD-ROM θα βρείτε πολλές πληροφορίες στην αγγλική γλώσσα. Για βοήθεια στην ελληνική γλώσσα μπορείτε να απευθυνθείτε στο ολοκληρωμένο ελληνικό εγχειρίδιο χρήσης, ή στο 1. Οδηγίες Εγκατάστασης Οδηγίες σε μορφή ταινιών [movies]. 2. Λογισμικό Εγκατάστασης Εγκαθιστά τον οδηγό [driver] και άλλες εφαρμογές. 3. Εγχειρίδια Τα αγγλικά εγχειρίδια χρήσης για τον εκτυπωτή αλλά και τους χρήστες δικτύου, σε μορφή PDF. Συμπεριλαμβάνεται και το απαραίτητο πρόγραμμα Viewer. 4. Περισσότερες Πληροφορίες Ταινίες που περιλαμβάνουν οδηγίες για να εκμεταλλεύεστε ακόμη αποδοτικότερα τον εκτυπωτή σας. 5. Brother Solutions Center Η ηλεκτρονική πηγή πληροφοριών της Brother. 6. Συντήρηση Εκτυπωτή Ταινία για την συντήρηση του εκτυπωτή σας. Τοποθέτηση Αναλωσίμων Βήμα Εγκατάστασης 1 Τοποθέτηση Αναλωσίμων Μην συνδέσετε το καλώδιο σύνδεσης στον Η/Υ. Αυτό θα το κάνετε όταν θα έχετε εγκαταστήσει το λογισμικό. Ακολουθείστε τις παρακάτω οδηγίες και θα έχετε τελειώσει πολύ γρήγορα. 1. Χρησιμοποιώντας το πλήκτρο απελευθέρωσης [σελίδα 3], ανοίγετε το μπροστινό καπάκι [front cover]. 2. Ανοίξτε την συσκευασία με τα αναλώσιμα περιέχεται στο κουτί και αφαιρέστε το προστατευτικό κάλυμμα. Είναι δύο κομμάτια, το toner και το drum, τα οποία είναι συνδεδεμένα μεταξύ τους ως μία μονάδα. 9 από 25

10 3. Ανακινήστε την μονάδα των αναλωσίμων, ώστε η σκόνη του γραφίτη που περιέχεται στο toner να κατανεμηθεί στο εσωτερικό της μονάδας. 4. Τοποθετήστε την μονάδα των αναλωσίμων στον εκτυπωτή και κλείστε το καπάκι. Βήμα Εγκατάστασης 2 Τοποθέτηση Χαρτιού Τοποθέτηση Χαρτιού Μην συνδέσετε το καλώδιο σύνδεσης στον Η/Υ. Αυτό θα το κάνετε όταν θα έχετε εγκαταστήσει το λογισμικό 1. Τραβήξτε την μονάδα τροφοδοσίας χαρτιού προς τα έξω. 2. Πιέστε προς τα κάτω το έλασμα του οδηγού και μετακινήστε τους ρυθμιστές μεγέθους έτσι ώστε να χωρά το χαρτί που θέλετε. Τα μεγέθη χαρτιού που υποστηρίζονται περιγράφονται στην σελίδα με τα τεχνικά χαρακτηριστικά. 10 από 25

11 3. Λυγίστε το πακέτο με τα χαρτιά, όπως δείχνει το σκίτσο, ώστε να αποφύγετε τις εμπλοκές του χαρτιού και τα προβλήματα στην τροφοδοσία. 4. Τοποθετήστε το χαρτί στην μονάδα τροφοδοσίας και προσέξτε να μην υπερβάλετε στην ποσότητα του χαρτιού. Συμβουλευτείτε τον δείκτη που υπάρχει στην μονάδα. 5. Τοποθετήστε την μονάδα τροφοδοσίας χαρτιού στον εκτυπωτή. Εκτύπωση Δοκιμαστικής Σελίδας Βήμα Εγκατάστασης 3 Εκτύπωση Δοκιμαστικής Σελίδας Μην συνδέσετε το καλώδιο σύνδεσης στον Η/Υ. Αυτό θα το κάνετε όταν θα έχετε εγκαταστήσει το λογισμικό 1. Σιγουρευτείτε ότι ο διακόπτης τροφοδοσίας ρεύματος του εκτυπωτή είναι εκτός λειτουργίας. 2. Συνδέστε το καλώδιο ρεύματος στον εκτυπωτή και τον ρευματοδότη [πρίζα] και ανάψτε τον εκτυπωτή. 11 από 25

12 3. Μόλις ο εκτυπωτής προθερμανθεί, τα λαμπάκια [LEDs] θα σταματήσουν να αναβοσβήνουν και θα παραμείνει μόνο το LED της Κατάστασης [Status] με σταθερό πράσινο χρώμα. 4. Πιέστε το πλήκτρο Go και θα τυπωθεί μία δοκιμαστική σελίδα. Ελέγξτε αν η εκτύπωση έχει γίνει χωρίς λάθη. Εγκατάσταση του Οδηγού Βήμα Εγκατάστασης 4 Εγκατάσταση του Οδηγού [driver] Μην συνδέσετε το καλώδιο σύνδεσης στον Η/Υ. Αυτό θα το κάνετε όταν θα έχετε εγκαταστήσει το λογισμικό Για τις πλέον ενημερωμένες εκδόσεις των οδηγών [drivers], για ερωτήσεις ή προβλήματα που μπορεί να συναντήσετε, μπορείτε να επισκεφτείτε την ηλεκτρονική μας διεύθυνση Αν εμφανιστεί αυτόματα το μήνυμα «Εντοπίστηκε νέα συσκευή», επιλέξτε το «Άκυρο» και συνεχίστε όπως περιγράφουμε στην συνέχεια. Μην συνδέσετε το καλώδιο σύνδεσης στον Η/Υ. Αυτό θα το κάνετε όταν θα έχετε εγκαταστήσει το λογισμικό. 12 από 25

13 Χρήστες Windows USB θύρα Χρήστες Windows Για όλα τα μοντέλα της σειράς HL-51xx 1. Από το μενού του CD-ROM, πηγαίνετε στο Initial Setup και επιλέξτε το Connect the interface cable & Install the driver. 2. Επιλέξτε το USB interface. 3. Επιλέξτε το εικονίδιο Install, ύστερα το Next και ακολουθείστε τις οδηγίες που εμφανίζονται. 4. Όταν εμφανιστεί αυτή η οθόνη, θα πρέπει να θέσετε τον εκτυπωτή σε λειτουργία. Ύστερα συνδέστε το καλώδιο USB στον Η/Υ σας και μετά στον εκτυπωτή. Επιλέξτε το Next. 5. Επιλέξτε το εικονίδιο Finish. Για τους χρήστες των Windows 98 & Me η εγκατάσταση έχει τελειώσει εδώ. Οι χρήστες των Windows 2000/ΧΡ συνεχίζουν στο επόμενο στάδιο. 13 από 25

14 Ρύθμιση εκτυπωτή ως προεπιλεγμένου 6. Επιλέξτε το Έναρξη [Start] και ύστερα Εκτυπωτές & Fax [Printers & Faxes] 7. Επιλέξτε το αντίστοιχο εικονίδιο εκτυπωτή Brother 8. Από το μενού Αρχείο [File], επιλέξτε Ως προεπιλεγμένος Εκτυπωτής [Set as Default printer] και εδώ λήγει η εγκατάσταση. Χρήστες Windows Παράλληλη θύρα 1. Από το μενού του CD-ROM, πηγαίνετε στο Initial Setup και επιλέξτε το Connect the interface cable & Install the driver. 2. Επιλέξτε το Parallel interface [παράλληλη θύρα]. 3. Όταν εμφανιστεί αυτή η οθόνη, θα πρέπει να θέσετε τον εκτυπωτή εκτός λειτουργίας. Ύστερα συνδέστε το παράλληλο καλώδιο στον Η/Υ σας και μετά στον εκτυπωτή. Θέστε τον εκτυπωτή σε λειτουργία και πατήστε το Next. 14 από 25

15 4. Αν εμφανιστεί αυτόματα το μήνυμα «Εντοπίστηκε νέα συσκευή», επιλέξτε το «Άκυρο» και συνεχίστε όπως περιγράφουμε στην συνέχεια. 9. Επιλέξτε το Next και ύστερα το Install. η εγκατάσταση τελειώνει επιλέγοντας το εικονίδιο Finish. Χρήστες Macintosh Χρήστες Macintosh Θύρα USB MacOS [HL5130 & HL5140] 1. Από το μενού του CD-ROM, πηγαίνετε στο Initial Setup και επιλέξτε το Connect the interface cable & Install the driver. 2. Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη και κάνετε restart στο Macintosh σας. 3. Σιγουρευτείτε ότι ο εκτυπωτής σας είναι σε λειτουργία 15 από 25

16 4. Συνδέστε το καλώδιο USB στο Macintosh σας και μετά στον εκτυπωτή. Προσέξτε να μην κάνετε λάθος και συνδέσετε το καλώδιο του εκτυπωτή στην θύρα για το πληκτρολόγιο ή οποιαδήποτε άλλη μη-τροφοδοτούμενη USB θύρα. 5. Από το Apple μενού, ανοίξτε το Chooser. 6. Επιλέξτε το Brother Laser, ύστερα τον αντίστοιχο εκτυπωτή και κλείστε τον Chooser. Χρήστες Macintosh Θύρα USB MacOS [HL5150D] 1. Ανοίξτε το Macintosh HD 2. Από το μενού του CD-ROM, πηγαίνετε στο Initial Setup και επιλέξτε το Connect the interface cable & Install the driver. 3. Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη και κάνετε restart στο Macintosh σας. 16 από 25

17 4. Σιγουρευτείτε ότι ο εκτυπωτής σας είναι σε λειτουργία 5. Συνδέστε το καλώδιο USB στο Macintosh σας και μετά στον εκτυπωτή. Προσέξτε να μην κάνετε λάθος και συνδέσετε το καλώδιο του εκτυπωτή στην θύρα για το πληκτρολόγιο ή οποιαδήποτε άλλη μητροφοδοτούμενη USB θύρα. Για τους χρήστες Mac OS Ανοίξτε το Apple Extras και μετά το Apple LaserWriter Software Για τους χρήστες Mac OS Ανοίξτε το Applications και πηγαίνετε στο Utilities Τα σχήματα είναι βασισμένα στο Mac OS Ανοίξτε το Desktop Printer Utility, επιλέξτε το Printer (USB) και πατήστε ΟΚ 7. Επιλέξτε το Change στο PostScript tm Printer Description (PPD) και ύστερα το Brother HL- 5150D και μετά το Select. 17 από 25

18 8. Επιλέξτε το Change στο USB Printer Selection και ύστερα το Brother HL-5150D και μετά το OK. 9. Επιλέξτε το Create, εισάγετε το όνομα του εκτυπωτή σας [Brother HL-5150D] και πατήστε το Save. 10. Επιλέξτε το Quit από το μενού File και η εγκατάσταση τελείωσε. Ρύθμιση εκτυπωτή ως προεπιλεγμένου 11. Επιλέξτε το εικονίδιο HL-5050 στην επιφάνεια εργασίας (Desktop) 12. Επιλέξτε το Set Default Printer από το μενού Printing και ο HL-5150D είναι εγκατεστημένος ως ο προεπιλεγμένος σας εκτυπωτής. 18 από 25

19 Χρήστες Macintosh Θύρα USB MacOS Χ Από το μενού του CD-ROM, πηγαίνετε στο Initial Setup και επιλέξτε το Connect the interface cable & Install the driver. 2. Βάλτε τον εκτυπωτή σας σε λειτουργία. Ύστερα επιλέξτε το Install, συνδέστε το καλώδιο USB στο Macintosh σας και μετά στον εκτυπωτή. Προσέξτε να μην κάνετε λάθος και συνδέσετε το καλώδιο του εκτυπωτή στην θύρα για το πληκτρολόγιο ή οποιαδήποτε άλλη μη-τροφοδοτούμενη USB θύρα. 3. Επιλέξτε το Applications από το μενού Go., ύστερα το Utilities και μετά το Print Center. 4. Επιλέξτε το εικονίδιο Add Printer και μετά την επιλογή USB. 19 από 25

20 5. Επιλέξτε το HL-5150D και μετά πατήστε το Add. 6. Επιλέξτε το Quit Print Center από το μενού Print Center και εδώ η εγκατάσταση τελειώνει. 20 από 25

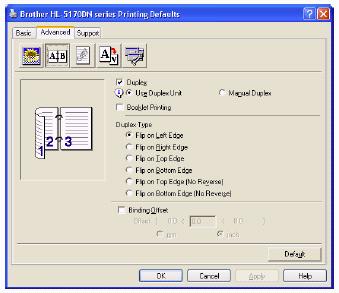

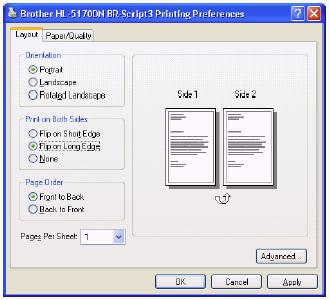

21 Εκτύπωση Διπλής Όψης Duplex Γενικές οδηγίες για να εκτυπώσετε και στις δύο πλευρές του χαρτιού Αν το χαρτί είναι λεπτό, ίσως τσαλακωθεί. Σε αυτήν την περίπτωση, ισιώστε το και επανατοποθετήστε το στην κασέτα χαρτιού. Να χρησιμοποιείτε απλό χαρτί μεγέθους A4, Legal ή Letter και να τοποθετείτε τον μηχανικό διακόπτη στο πίσω μέρος του εκτυπωτή για να ορίσετε το σωστό μέγεθος, όπως φαίνεται στο σχήμα. Στον οδηγό [driver] ανοίξτε το Properties. Στο Advanced επιλέξτε το «Duplex Printing», μαρκάρετε την επιλογή Duplex, και σιγουρευτείτε ότι έχει γίνει δεκτή η επιλογή Use Duplex tray. Ύστερα επιλέξτε το Duplex Type και το Binding Offset αν το χρειάζεστε. Πατήστε το πλήκτρο OK. Ο εκτυπωτής θα εκτυπώσει και τις δύο πλευρές του χαρτιού αυτομάτως. Οδηγός PCL Οδηγός PS 21 από 25

22 Μεταφορά Σε περίπτωση που πρέπει να μεταφέρετε τον εκτυπωτή σας, θα πρέπει να χρησιμοποιήσετε την κανονική του συσκευασία, ώστε να αποφύγετε οποιαδήποτε καταστροφή κατά την διαδικασία μεταφοράς. 1. Θέστε τον εκτυπωτή εκτός λειτουργίας και αποσυνδέστε το καλώδιο τροφοδοσίας. 2. Αφαιρέστε την μονάδα αναλωσίμων (Drum & Toner], τοποθετήστε την μέσα στην πλαστική σακούλα και σφραγίστε την προσεκτικά. Σε περίπτωση που δεν συμβεί αυτό και το Toner χυθεί στο εσωτερικό του εκτυπωτή, είναι πολύ πιθανό να προκληθεί σημαντική ζημιά στον εκτυπωτή. Σε αυτήν την περίπτωση η εγγύηση δεν ισχύει, εφόσον η καταστροφή έχει προέλθει από κακό χειρισμό. 3. Επανασυσκευάστε τον εκτυπωτή. 22 από 25

23 Τεχνικά Χαρακτηριστικά Τρόπος Εκτύπωσης Laser [Electrographic] HL-5130: 17 ppm Α4 Ταχύτητα HL-5140/5150D/5170DN: 20 ppm A4 HL-5130: 8 MB Μνήμη HL-5140/5150D: 16 MB standard, έως 144 ΜΒ HL-5170DN: 32 MB standard, έως 160 ΜΒ Μέγιστη Ανάλυση HQ 1200 Χρόνος Πρώτης Εκτύπ 10 [από standard κασέτα χαρτιού] ωσης Page Layout από Driv er Emulation Resident Fonts Εισαγωγή Χαρτιού Εξαγωγή Χαρτιού Δυνατότητα εκτύπωσης 2, 4, 9, 16 ή 25 σελίδων σε 1 [N in 1 Printing] Δυνατότητα εκτύπωσης 1 σελίδας σε 4, 9, 16 ή 25 σελίδες [Poster Printing] HL-5130: GDI HL-5140: PCL6 HL-5150D/5170DN: PCL6, BR-Script 3, Epson FX-850, IBM Proprinter XL HL-5140: 49 scalable fonts, 12 bitmap fonts και 11 barcodes HL-5150D/5170DN: 66 scalable fonts, 12 bitmap fonts και 11 barcodes Όλα τα μοντέλα: Κασέτα 250 σελίδων HL-5130/5140: Multi-Purpose Tray για χειροκίνητη εισαγωγή 1 σελίδας HL-5150D/5170DN: Multipurpose tray 50 σελίδων HL-5140/HL-5150D/5170DN: Προαιρετική κασέτα 250 φύλλων Όλα τα μοντέλα: 150 σελίδες [face-down] HL-5130/5140: Διαθέτουν και έξοδο για 1 σελίδα face up HL-5150D/5170DN: Διαθέτουν και έξοδο για 25 σελίδες face-up Εκτύπωση Διπλής Όψης HL-5130/5140: Χειροκίνητα HL-5150D/5170DN: Αυτόματα Είδη Χαρτιού Απλό, Bond, Ανακυκλωμένο και Διαφάνειες Manual Feed & Multi-purpose Tray: Δέχονται πρόσθετα Φακέλους & Ετικέτες Βάρη Χαρτιού γρ/μ 2 από manual feed και γρ/μ 2 από την κασέτα Μεγέθη Χαρτιού A4, Letter, B5 (ISO), A5, B6 (ISO), A6, Exe, Legal Θύρες επικοινωνίας Παράλληλη & Hi-Speed USB 2.0 Δίκτυο HL-5130/5140/5150D: Προαιρετικό με κάρτα 10/100 basetx HL-5170DN: Standard 10/100 BASE-TX Πρωτόκολλα δικτύου HL-5170DN: TCP/IP, IPX/SPX, DLC/LLC, AppleTalk Αναλώσιμα Ξεχωριστά toner drum TN-3030 [Toner για περίπου σελίδες 5% κάλυψη] ή TN-3060 [Toner για περίπου σελίδες 5% κάλυψη], & DR-3000 [Drum για σελίδες 5% κάλυψη] 23 από 25

24 Διαστάσεις / Βάρος HL-5130/5140: 382x383x252 χιλ. / 10,5 κιλά μαζί με τα αναλώσιμα HL-5150D/5170DN: 382x401x252 χιλ. / 11,9 κιλά μαζί με τα αναλώσιμα 24 από 25

25 Χρήσιμες Συμβουλές Αν στις εκτυπώσεις σας αρχίσει να εμφανίζεται μία μαύρη κάθετη γραμμή Πρέπει να καθαρίσετε το Drum με τον παρακάτω τρόπο: Ανοίξτε το κάλυμμα που κρύβει το drum. Ανασηκώστε το και τραβήξτε το απαλά προς τα έξω. Τοποθετήστε το σε μία εφημερίδα ή σε κάποια επιφάνεια προσεκτικά ώστε να μην λερώσει χύνοντας το toner έξω. Καθαρίστε την κεφαλή του drum, πηγαίνοντας απαλά δεξιάαριστερά αρκετές φορές το μπλε εξάρτημα που βλέπετε. Ύστερα, τοποθετήστε το μπλε εξάρτημα (TAB) στο σωστό σημείο, όπως δείχνει το σχήμα. Τοποθετήστε ξανά το drum και κλείστε καλά το κάλυμμα. Αν εμφανιστεί το μήνυμα: "Toner Empty", ενώ δεν έχετε κάνει αρκετές εκτυπώσεις, τότε ακολουθείστε την παρακάτω διαδικασία: τα ξανά στην συσκευή σας. Πρώτον καθαρίστε το drum ακολουθώντας τις οδηγίες της προηγούμενης απάντησης. Δεύτερον ενώ έχετε βγάλει το drum από την συσκευή, αποχωρίστε το toner από το drum κρατώντας κάτω την ασφάλεια που υπάρχει στα δεξιά και τραβώντας την μονάδα του toner προς τα έξω. Πολύ απαλά, κουνήστε το toner δεξιά-αριστερά, ώστε να μετακινηθεί ομοιόμορφα το μελάνι. Συνδέστε πάλι το toner στο drum [μέχρι να ακούσετε κλικ] και τοποθετήστε Εμφανίζεται το μήνυμα: "Paper Jam"; Κάπου έχει κολλήσει μία σελίδα μέσα στον μηχανισμό και θα πρέπει να την βγάλετε. Υπάρχουν 3 είδη paper jam: Στην κασέτα χαρτιού. Ανοίξτε την κασέτα και ψάξτε στο πάνω μέρος, αν έχει κολλήσει κάποια σελίδα στην υποδοχή χαρτιού τότε τραβήξτε την προσεκτικά για να μην σκιστεί. Στο DRUM. Ανοίξτε το μπροστινό καπάκι, και βγάλτε το drum. Αν έχει κολλήσει μην βάλετε πολλή δύναμη, αλλά τραβήξτε προσεκτικά το χαρτί έτσι ώστε να μην σκιστεί. Στο πίσω μέρος. Ανοίξτε το πίσω καπάκι και τραβήξτε προσεκτικά το χαρτί. Είναι πιθανό να χυθεί χρησιμοποιημένο toner σε εκείνο το σημείο και οι επόμενες σελίδες να βγουν μαύρες. Εκτυπώστε 1 σελίδα για να το ελέγξετε. 25 από 25
