1 Η σειρά EUROPA 100 σχεδιάστηκε για να παρέχει στα συρόμενα κουφώματα ευελιξία και οικονομία. Συνδυάζει την υψηλή αισθητική, με την απόλυτη λειτουργικότητα και το άψογο φινίρισμα. EUROPA 100 series is an economical sliding frame system, which provide maximum flexibility. Moreover it combines high aesthetics with ultimate functionality and perfect finish.

2 Τ Ε Χ Ν Ι Κ Η Π Ε Ρ Ι Γ Ρ Α Φ Η T E C H N I C A L D E S C R I P T I O N Η σειρά EUROPA 100 είναι ένα συρόμενο σύστημα, κατάλληλο για την κατασκευή επάλληλων και χωνευτών κουφωμάτων. Τα προφίλ της σειράς, τα οποία σε συνδυασμό με ορισμένα προφίλ της σειράς EUROPA 000, ανταποκρίνονται σε όποιες κατασκευαστικές απαιτήσεις. Η σειρά EUROPA 100 διαθέτει δύο μεγέθη φύλλων, ένα μικρό και ένα μεγάλο, καθώς και δύο τύπους οδηγών, (χαμηλούς με προσθήκη inox ή απλούς) και σωληνωτούς απλούς. Δίνει τη δυνατότητα στον κατασκευαστή να χρησιμοποιεί τον ίδιο οδηγό (χαμηλό ή σωληνωτό), περιμετρικά κόβοντας τον 5, ή δύο διαφορετικούς οδηγούς, χρησιμοποιώντας τον χαμηλό στο επάνω και κάτω μέρος και διαφορετικό πλευρικό, κόβοντάς τον 90. Δεν μπορούμε να συνδυάσουμε στους χαμηλούς οδηγούς τον απλό με τον inox. Χρησιμοποιεί ράουλα μονά και διπλά, διαμέτρου 7mm. Δέχεται κλειδαριές μονού ή πολλαπλού κλειδώματος για μεγαλύτερη ασφάλεια, καθώς και βιδωτά αρμοκάλυπτρα για καλύτερο αισθητικό αποτέλεσμα. Παρέχει τη δυνατότητα τοποθέτησης μονών υαλοπινάκων πάχους από 5mm και διπλών πάχους έως 0mm. Η κατεργασία των προφίλ γίνεται στο ειδικά διαμορφωμένο πρεσάκι της PIEJA. Επίσης, μεγάλη γκάμα εξαρτημάτων όλων των μεγάλων Ευρωπαϊκών Εταιριών καλύπτει κάθε τύπο κατασκευής του συστήματος. The EUROPA 100 series is a sliding system, which can be used for every type of door or window sliding application. Profiles of EUROPA 100 in combination with certain profiles of EUROPA 000 series can satisfy any constructional requirements. The EUROPA 100 series disposes two sizes of leafs, a small one and a large one, as well as two types of drivers (low drivers with or without inox head) and tube drivers without inox head. The constructor can use the same drivers (both types) cutting it by 5 or two different drivers can be combined, installing the first driver on top and bottom side, while the second driver can be placed at both vertical sides cutting it by 90. We can not use, for low drivers the simple driver and inox driver together. The system uses single or double rollers of 7mm diameter. While locks of one or multiple positions can be applied for advanced security, as well as threaded joint covers to improve its appearance. We can apply single glasses from 5mm thickness and double glasses up to 0mm thickness. All process of the profiles is made at the PIEJA punching machine of Furthermore, wide range of accessories from all major European Companies covers every construction type of the system. Π Ρ Ο Σ Ο Χ Η Α Τ Τ Ε Ν Τ Ι Ο Ν 1. Κατά την κατεργασία των προφίλ στα σημεία τομής, για να αποφευχθεί μελλοντικό πρόβλημα διάβρωσης, πρέπει να γίνεται επικάλυψη με κόλλα (αρμόκολλα).. Για τη σωστή λειτουργία των κουφωμάτων να χρησιμοποιούνται εξαρτήματα που πληρούν τις προδιαγραφές της EUROPA PROFIL ΑΛΟΥΜΙΝΙΟ Α.Β.Ε. 1. A covering of glue for joints or silicone (siliconisation of the mitre cut) must be applied during the processing of the profiles at the cut off points, in order to avoid future corrosion problems.. For the proper functioning of the frames, accessories that fulfill the standards of EUROPA PROFIL ALUMINIO S.A. must be used.

3 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΣΕΙΡΑ: EUROPA 100 ΥΛΙΚΟ: Al Mg Si0.5 F. ΑΝΟΧΕΣ ΔΙΑΣΤΑΣΕΩΝ ΣΥΜΦΩΝΑ ΜΕ: ΕΝ 100 ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΕΩΝ ΚΟΥΦΩΜΑΤΟΣ ΑΠΟ ΕΚΑΝΑΛ: Διαστάσεις:100x0mm. Αεροδιαπερατότητα: ΚΑΤΗΓΟΡΙΑ. Υδατοστεγανότητα: ΚΑΤΗΓΟΡΙΑ B. Αντοχή σε Ανεμοπίεση: ΚΑΤΗΓΟΡΙΑ A3. ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ: Δέχεται μονούς υαλοπίνακες πάχους 5m m και διπλούς έως 0mm. ΒΑΣΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ: Φύλλο τζαμιούπατζουριού: Πλάτος 33mm και ύψος 69,mm το μικρό και 78,9mm το μεγάλο. Φύλλο σήτας: Πλάτος 6,mm και ύψος 68,7 mm. Διπλός οδηγός: Πλάτος 81,mm και ύψος 31mm. Τριπλός οδηγός: Πλάτος 108,8mm και ύψος 31mm. Τα κέντρα κύλισ ης των φύλλων στο διπλό οδηγό είναι 1mm, ενώ στον τριπλό οδηγό 3,mm.Το κεφάλι τω ν οδηγών έχει κυκλική διατομή και πλάτος 11mm. Το διάκενο των φύλλων μεταξύ των κεφαλών στους οδηγούς κύλισης είναι 16mm. ΧΡΗΣΗ: Για συρόμενα επάλληλα και χωνευτά κουφώματα. Μεγάλη γκάμα εξαρτημάτων όλων των μεγάλων Ευρωπαϊκών Εταιριών καλύπτει κάθε τύπο κατασκευής του συστήματος. TECHNICAL CHARACTERISTICS OF THE SYSTEM SERIES: EUROPA 100 ALLOY: Al Mg Si0.5 F TOLERANCE ACCORDING TO: ΕΝ 100 EKANAL FRAME MEASUREMENT RESULTS: Dimensions: 100x0mm. Air perm eability: nd class. Water tightness: B class. Wind resistance: A3 class. GLASS WIDTH: Use single glasses of 5mm in width and double glasses of maxim um 0mm in width. BASIC DIMENSIONS OF THE SYSTEM: Sliding leaf glass leaf shutter: 33mm in width and 69.mm the small leaf and 78.9mm the large leaf, in height. Insect screen leaf: 6.mm in width and 68.7mm in height. Double driver: 81.mm in width and 31mm in height. Triple driver: 108.8mm in width and 31mm in height. The distance between the heads center of the double driver is 1m m, and of the triple driver is 3.mm. The sliding gap on the sliding leaf is 16mm. The head drivers are curved and are 11mm in width. USAGE: For sliding in wall and successive system s. Wide range of accessories from all major European Companies covers every construction type of the system.

4

5

6 ΚΩΔΙΚΟΣ CODE ΣΧΗΜΑ SΚETCH ΜΗΚΟΣ LENGTH gr/m gr/m Ix cm Iy cm ΠΕΡΙΓΡΑΦΗ DESCRIPTION TV ΦΥΛΛΟ ΣΗΤΑΣ INSECT SCREEN LEAF TV ΔΙΠΛΟΣ ΟΔΗΓΟΣ (επάλληλος) DOUBLE DRIVER TV ΔΙΠΛΟΣ ΟΔΗΓΟΣ ΜΕ INOX (επάλληλος) INOX DOUBLE DRIVER TV ΔΙΠΛΟΣ ΟΔΗΓΟΣ (επάλληλος) DOUBLE DRIVER TV ΔΙΠΛΟΣ ΟΔΗΓΟΣ ΜΕ INOX (επάλληλος) INOX DOUBLE DRIVER TV ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ (τζάμισήταπατζούρι) TRIPLE DRIVER TV ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΜΕ INOX (τζάμισήταπατζούρι) INOX TRIPLE DRIVER TV ΔΙΠΛΟΣ ΣΩΛΗΝΩΤΟΣ ΟΔΗΓΟΣ (επάλληλος) TUBED DOUBLE DRIVER 5

7

8

9

10 ΚΩΔΙΚΟΣ CODE ΣΧΗΜΑ SΚETCH ΜΗΚΟΣ LENGTH gr/m gr/m Ix cm Iy cm ΠΕΡΙΓΡΑΦΗ DESCRIPTION PER ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ "ΤΟΥΛΙΠΑ" FIXED LOUVER PER ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ "ΚΡΙΝΑΚΙ" FIXED LOUVER PER ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ "ΚΡΙΝΑΚΙ" FIXED LOUVER PER 70 6 ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ "ΤΟΥΛΙΠΑ" FIXED LOUVER 9

11 TV gr/m TV gr/m TV gr/m

17 TV gr/m TV gr/m TV gr/m TV gr/m TV gr/m

18 TV gr/m TV gr/m TV gr/m TV gr/m TV gr/m

19 TV gr/m TV gr/m TV gr/m TV 1 15 gr/m TV gr/m TV gr/m

20 TV gr/m 11. TV gr/m TV gr/m TV gr/m TV gr/m

21 PER gr/m PER 60 6 gr/m P3 368 gr/m PER 0 7 gr/m PER 70 gr/m

22 ΜΕΘΟΔΟΙ ΕΛΕΓΧΟΥ ΠΟΙΟΤΗΤΑΣ ΠΡΟΪΟΝΤΩΝ ΔΙΕΛΑΣΗΣ ΚΑΙ ΗΛΕΚΤΡΟΣΤΑΤΙΚΗΣ ΒΑΦΗΣ QUALITY CONTROL METHODS FOR ELECTROSTATIC FINISH AND EXTRUDED PRODUCTS Γ Ε Ω Μ Ε Τ Ρ Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α G E O M E T R I C A L C H A R A C T E R I S T I C S ΔΙΑΣΤΑΣΕΙΣ Για μια κρίσιμη ονομαστική διάσταση 50mm δίνεται ανοχή (+/)0.0 mm που σημαίνει ότι η διάσταση αυτή μπορεί να κυμανθεί από 9.60 έως 50.0 mm. ΕΥΘΥΤΗΤΑ Για μια βέργα μήκους 6 m δίνεται επιτρεπόμενο βέλος 3 mm. Ο έλεγχος μπορεί να γίνει στηρίζοντας τη βέργα στις δύο άκρες της επάνω σε ένα επίπεδο πάγκο, έτσι ώστε η απόκλιση να περιοριστεί λόγω του βάρους της. Τότε, το βέλος στη μέση της βέργας δεν πρέπει να ξεπερνά τα 3 mm. ΣΤΡΕΒΛΩΣΗ (ΠΕΤΣΙΚΟ) Για ένα προφίλ μεσαίων διαστάσεων δίνεται ανοχή στρέβλωσης mm στην άκρη βέργας μήκους 56m. Για να ελεγχθεί η στρέβλωση, πρέπει η βέργα να τοποθετηθεί σε επίπεδο πάγκο, να κρατηθεί εφαπτόμενη η πλευρά του προφίλ στη μια άκρη και να μετρηθεί η απόκλιση από τον πάγκο στην άλλη άκρη της βέργας. DIMENSIONS For a critical dimension of 50 mm there is a tolerance of (+/) 0.0 mm, which means that the dimension varies from, 9.60 to 50.0 mm. STRAIGHTNESS For a piece of metal 6 m length the maximum swept allowed is 3 mm. The check can be done by supporting the piece of metal on its two edges on a stable plane table, in a way that its variation will be restricted by its weight. Then, the maximum swept in the middle of the piece should not exceed 3 mm. BENDING For the medium dimensions profile the bending tolerance is mm at the edge of a 56 m long piece of metal. To check the bending, the piece of metal has to be put on a stable level table, one edge of the profile must be kept attached to the table s edge and the variation must be measured, from the table s level at the other end of the profile. Η Λ Ε Κ Τ Ρ Ο Σ Τ Α Τ Ι Κ Η Β Α Φ Η E L E C T R O S T A T I C P A I N T ΟΨΗ ΕΜΦΑΝΙΣΗ Η επικάλυψη των σημαντικών επιφανειών πρέπει να εξετάζεται από σωστή οπτική γωνία, από απόσταση m (oι προδιαγραφές της QUALICOAT αναφέρουν απόσταση 3m). Διάφορα ελαττώματα στην επιφάνεια, δεν πρέπει να είναι ορατά από αυτή την απόσταση. LOOK APPEARANCE The covering of important surfaces must be examined under the correct visual angle from m distance (The QUALICOAT S specifications rebates 3 m distance). Various defects in the surface should not be visible from that distance. 1

23

24

25

26

27 ΤΟΜΗ SECTION 63.8mm ΣΦΗΝΑ E.P.D.M 8mm5P TV mm 1.S R101 ή R10 R mmP TV S N R.085 TV mm5P mm5P mm 6

28

29

30

31

32

33

34

35

36

37

38

39 Χ Ρ Η Σ Ι Μ Ε Σ Ο Δ Η Γ Ι Ε Σ Γ Ι Α Τ Η Ν Κ Α Τ Α Σ Κ Ε Υ Η Τ Ω Ν Κ Ο Υ Φ Ω Μ Α Τ Ω Ν I N S T R U C T I O N S F O R T H E C A S E M E N T S C O N S T R U C T I O N S 1. Ο αλουμινοκατασκευαστής θα πρέπει πάντοτε να γνωρίζει όλη την γκάμα των προφίλ, καθώς και τις δυνατότητες αυτών.. Να δίνει λύσεις και να προτείνει την κατάλληλη κατασκευή για κάθε περίπτωση. 3. Να κατασκευάζει και να τοποθετεί την κατάλληλη ψευτόκασα, ανάλογα με τον τύπο του κουφώματος.. Να υπολογίζει πάντοτε έναν αέρα μεταξύ ψευτόκασας και κουφώματος, της τάξεως των.5 έως 3 mm από κάθε πλευρά (λαμβάνοντας υπόψη το περιμετρικό λάστιχο θερμοδιακοπής), για την εύκολη τοποθέτηση και ευθυγράμμιση του κουφώματος και παράλληλα την καλύτερη μόνωση με την εισχώρηση της αρμόκολλας στο εσωτερικό του κενού, από ότι αν τοποθετηθεί μόνο επιφανειακά. 5. Να κόβει και να χαντρώνει σωστά τα προφίλ και να προστατεύει αυτά τα σημεία τομής με αντιδιαβρωτικά υλικά για την αποφυγή διάβρωσης. 6. Να τοποθετεί αρμόκολλα στα φάλτσα των προφίλ κατά την συναρμογή, έτσι ώστε να δημιουργεί στεγανά και να οδηγεί το νερό στο εξωτερικό μέρος του κουφώματος διαμέσου των νεροχυτών. 7. Επίσης, να τοποθετεί σιλικόνη στο κάτω μέρος του κουφώματος, μεταξύ κάσας και μαρμάρου, έτσι ώστε να απαγορεύει την είσοδο νερού στο εσωτερικό μέρος του κτιρίου. 8. Να δημιουργεί πάντοτε τους απαραίτητους νεροχύτες, με βάση την περιοχή και θέση του κουφώματος για καλύτερη στεγανοποίηση. 9. Να ανοίγει οπές για την απορροή των επικαθίσεων στο κάτω μέρος κάθε φύλλου παντζουριού για την αποφυγή διάβρωσης. 10. Να χρησιμοποιεί πάντοτε τα σωστά εξαρτήματα (μηχανισμούς κλπ.) που αναφέρονται στους καταλόγους. 11. Να δίνει περισσότερο βάρος στα λάστιχα στεγανοποίησης, ζητώντας να είναι από E.P.D.M. 1. Να τακάρει σωστά τους υαλοπίνακες για την αποφυγή κρεμάσματος της κατασκευής. 13. Να ζητά τη βοήθεια των τεχνικών στην περίπτωση μιας δύσκολης κατασκευής για την αποφυγή προβλήματος. 1. The aluminumconstructor should always know the profile gamut and the abilities of them.. He has to provide solutions and give the right constructions in every situation. 3. He also has to construct and put the right fakeframe according to the kind of the casement.. Furthermore, the aluminumconstructor should always leave space between the fakeframe casements approximately.5 3mm each side (considering the under base insulation gasket), for easier placement and collimation of casement and of course for best insulation. 5. He has to cut and pierce the profile the right way and of course to treat all these points of joint with anticorrosive materials, providing protection from corrosion. 6. Moreover, during the assembly, the aluminumconstructor has to put silicone at the points of joint to guarantee waterproof. 7. During placement, he also has to put silicone at the bottom side between the fake frame and the marble, in order to protect from water leak. 8. He also has to construct all the necessary water drainage, according to the position of casement. 9. He has to create openings in order to flow out the sediments from the bottom side of every shutter leaf, providing protection from corrosion. 10. He always has to use only the correct accessories, as published in the catalogues. 11. He has to pay more attention on gaskets, using exclusively those made of E.P.D.M. 1. He has to fit all the panes properly, providing an affective and stable structure. 13. He must never hesitate to ask for assistance from our technical advisors any time. Σημείωση : Τα λάστιχα που χρησιμοποιούνται στα κουφώματα θα πρέπει να είναι κουμπωτά, για να μπορούν να αντικατασταθούν με την πάροδο του χρόνου. Notes: Gaskets have to be replaced after a certain period of time. For this reason follow the instructions for their placement. 38

40 Ο Δ Η Γ Ι Ε Σ Σ Υ Ν Τ Η Ρ Η Σ Η Σ Τ Ω Ν Κ Ο Υ Φ Ω Μ Α Τ Ω Ν Ι Ν S T R U C T I N O N S C O N C E R N I N G Τ Η Ε C A S E M E N T S M A I N T E N A N C E Ο τακτικός καθαρισμός των βαμμένων προφίλ θα διατηρήσει τη βαφή σε ικανοποιητική κατάσταση. Ο καθαρισμός είναι αναγκαίος όταν οι επικαθίσεις σκόνης ή άλλων ρύπων είναι εμφανείς στην επιφάνεια τους και θα πρέπει να γίνεται με νερό και ελαφρύ απορρυπαντικό, το ph των οποίων θα πρέπει να είναι 5,58. Το περιοδικό καθάρισμα θα πρέπει να γίνεται με σφουγγάρι και νερό που περιέχει ουδέτερο διαβρεκτικό παράγοντα, ακολουθούμενο από ξέβγαλμα με καθαρό νερό. Τα προϊόντα καθαρισμού πρέπει να μην προσβάλουν την επιφάνεια ούτε να αλλάζουν την εμφάνισή της. Σκληρό σφουγγάρι σύρμα ή διαλυτικά καθαριστικά βλάπτουν την εμφάνιση, ενώ σημαντικό παράγοντα αποτελεί και η περιοχή στην οποία βρίσκεται η οικοδομή. Ειδικά στις βιομηχανικές και παραθαλάσσιες περιοχές η συχνότητα καθαρισμού πρέπει να είναι αντίστοιχη της συχνότητας επικάθισης των διαφόρων ρύπων ή αλάτων αντίστοιχα, λόγω της έντονης διαβρωτικής επίδρασής τους. Επισημαίνεται ότι οικοδομικά αλκαλικά υλικά, όπως τσιμέντο, άσβεστος και γύψος, δεν θα πρέπει να μένουν προσκολλημένα στη βαφή. Επίσης, πρέπει να αποφεύγεται η επικόλληση διαφόρων μη εγκεκριμένων σελοτέιπ κατευθείαν στη βαφή. Το φιλμ προστασίας που τοποθετείται στο εργοστάσιο είναι κατάλληλο για χρήση. Προσοχή όμως: αμέσως μετά την τοποθέτηση του κουφώματος πρέπει να αφαιρείται, γιατί η έκθεση του στον ήλιο θα δημιουργήσει πρόβλημα. Η τήρηση όλων των παραπάνω καθώς και η χρήση της ειδικής κόλλας στα σημεία που η βαφή, λόγω της κατεργασίας των προφίλ, έχει καταστραφεί, θα βοηθήσουν στο να διατηρηθεί η αρχική στιλπνότητα της βαφής και να αποφευχθούν πιθανά προβλήματα διάβρωσης. The regular cleaning of painted profile surfaces will keep them in satisfactory condition. Cleaning is considered necessary when dust and / or pollution are evident on the surface of the profile, and should be done by using a soft sponge and a mixture of water and cleaningproduct with a ph of 5.58, followed by washing with clean water. The cleaning products should not affect the surface or change its appearance, therefore hard sponge, sponge of wire, or diluters must be avoided. The frequency of cleaning depends on the place, where the building is located and its desired appearance. Especially in industrial and coastal areas, the frequency of cleaning should be proportional to the deposits of dirt or salts on the profile s surface since then are very corrosive. We would like to point out that alkaline material, such as cement, lime, and gypsum should not stay adhered to the surface. Also not approved tapes should not be stuck directly on the painted surface. The protective film, which is put on when the profile leaves the production line, should be removed after casement installation, because its exposure to the sunlight could cause problems to the surface. Strict adherence to the instruction mentioned above, in combination with the use of a special glue directly to the points where the paint is scratched during the works, will contribute to the shinny appearance and strength of the profile, by avoiding as well, this way, any possible problems of corrosion. 39

41 Α) ΕΠΑΛΛΗΛΟ ΚΟΥΦΩΜΑ CΟNSTRUCTION TYPE 1 ΠΕΡΙΓΡΑΦΗ ΚΑΤΑΣΚΕΥΩΝ DESCRIPTION OF CONSTRUCTIONS Τα μέτρα κοπής είναι θεωρητικά. Ο υπολογισμός τους βασίστηκε σε ιδανικές συνθήκες κοπής και συναρμογής. Υκ ΠΡΟΦΙΛ: PROFILE: ΚΟΠΕΣ ΤΩΝ ΠΡΟΦΙΛ (CUTTING INSTRUCTIONS) 1. (TV18). 3. (TV180, TV181) (TV176, TV177) ΧΑΜΗΛΟΙ ΟΔΗΓΟΙ (LOW DRIVERS) ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE Πκ ΕΞΩΤ. ΠΛΕΥΡΑ OUTSIDE Υφ =Υκ 0mm ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE α) Πφ= Πκ + 30mm με φύλλο το TV1 80 with leaf frame TV1 80 β) Πφ= Πκ + 0mm με φύλλο το TV1 81 with leaf frame TV1 81 Υφ: Ύψος φύλλου Υκ : Ύψος κάσας Πφ : Πλάτος φύλλου Πκ : Πλάτος κάσας Height of leaf frame Height of case Width of leaf frame Width of case ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE TV18 ΚΟΠΕΣ ΟΡΙΖΟΝΤΙΩΝ HORIZONTAL CUTTING 5 5 ΤΕΜ. ITEMS ΚΟΠΕΣ ΚΑΘΕΤΩΝ VERTICAL CUTTING 5 5 ΤΕΜ. ITEMS ΠΑΡΑΤΗΡΗΣΕΙΣ REMARKS TV180 ή TV TV176 ή TV ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΟΔΗΓΩΝ ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΟΥ ΡΑΟΥΛΑ ΜΟΝΑ ΔΙΠΛΑ ΦΥΛΛΟΥ ΤΑΠΑ ΕΠΑΛΛΗΛΟΥ ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ ΒΟΥΡΤΣΑΚΙ ΠΕΡΙΓΡΑΦΗ DESCRIPTION (JOINT CORNER FOR DRIVERS) (JOINT CORNER FOR LEAF FRAME) (ALIGNMENT SQUARE FOR LEAF FRAME) (ROLLERS FOR LEAF FRAMES) (PLASTIC COVER) (PLUG FOR CENTRAL NOTCH) (DAMPING STOPPER FOR LEAF FRAME) (CREMONE BOLT) (HANDLE LOCK) (BRUSH) ΚΩΔΙΚΟΣ CODE 01 1.S 1951 E07 ή E ή 7mm5P ΤΕΜΑΧΙΑ ITEMS ΤΑΠΑ ΧΑΜΗΛΟΥ ΟΔΗΓΟΥ (PLAG FOR LOW DRIVER)

42 B) ΕΠΑΛΛΗΛΟ ΚΟΥΦΩΜΑ CΟNSTRUCTION TYPE Τα μέτρα κοπής είναι θεωρητικά. Ο υπολογισμός τους βασίστηκε σε ιδανικές συνθήκες κοπής και συναρμογής. Υκ ΠΡΟΦΙΛ: PROFILE: 1. (TV18). (TV178) 3. (TV175). (TV180, TV181) 5. (TV176, TV177) ΚΟΠΕΣ ΤΩΝ ΠΡΟΦΙΛ (CUTTING INSTRUCTIONS) ΧΑΜΗΛΟΙ ΟΔΗΓΟΙ (LOW DRIVERS) ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE Πκ ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE ΕΞΩΤ. ΠΛΕΥΡΑ OUTSIDE Υφ =Υκ 0mm α) Πφ= Πκ + 50mm με φύλλο το TV1 80 with leaf frame TV1 80 β) Πφ= Πκ + 60mm με φύλλο το TV1 81 with leaf frame TV1 81 * Προσοχή: το προφιλ TV1 8 κόβεται 10χιλ. μικρότερο από το Πκ. * Attention: the profile TV1 8 must be cut 10mm smaller than Πκ. Υφ: Ύψος φύλλου Υκ : Ύψος κάσας Πφ : Πλάτος φύλλου Πκ : Πλάτος κάσας Height of leaf frame Height of case Width of leaf frame Width of case ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE TV18 TV180 ή TV181 TV176 ή TV177 ΚΟΠΕΣ ΟΡΙΖΟΝΤΙΩΝ HORIZONTAL CUTTING ΤΕΜ. ITEMS ΚΟΠΕΣ ΚΑΘΕΤΩΝ VERTICAL CUTTING TV TV ΤΕΜ. ITEMS ΠΑΡΑΤΗΡΗΣΕΙΣ REMARKS ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΟΥ ΡΑΟΥΛΑ ΜΟΝΑ ΔΙΠΛΑ ΦΥΛΛΟΥ ΤΑΠΑ ΕΠΑΛΛΗΛΟΥ ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΠΡΟΣΘΗΚΗ ΜΠΙΝΙ ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ ΒΟΥΡΤΣΑΚΙ ΠΕΡΙΓΡΑΦΗ DESCRIPTION (JOINT CORNER FOR LEAF FRAME) (ALIGNMENT SQUARE FOR LEAF FRAME) (ROLLERS FOR LEAF FRAMES) (PLASTIC COVER) (PLUG FOR CENTRAL NOTCH) (ADAPTER FOR REBATE PROFILE) (CREMONE BOLT) (HANDLE LOCK) (BRUSH) ΚΩΔΙΚΟΣ CODE 1.S 1951 E07 ή E ή 7mm5P ΤΕΜΑΧΙΑ ITEMS ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ (DAMPING STOPPER FOR LEAF FRAME)

43 Γ) ΕΠΑΛΛΗΛΟ ΚΟΥΦΩΜΑ CΟNSTRUCTION TYPE 3 Τα μέτρα κοπής είναι θεωρητικά. Ο υπολογισμός τους βασίστηκε σε ιδανικές συνθήκες κοπής και συναρμογής. Υκ ΠΡΟΦΙΛ: PROFILE: 1. (TV187). (TV180, TV181) 3. (TV176, TV177) ΚΟΠΕΣ ΤΩΝ ΠΡΟΦΙΛ (CUTTING INSTRUCTIONS) ΣΩΛΗΝΩΤΟΙ ΟΔΗΓΟΙ (TUBE DRIVERS) ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE Πκ ΕΞΩΤ. ΠΛΕΥΡΑ OUTSIDE Υφ =Υκ 60mm α) Πφ= Πκ + 1mm με φύλλο το TV1 80 with leaf frame TV1 80 β) Πφ= Πκ + 0mm με φύλλο το TV1 81 with leaf frame TV1 81 Υφ: Ύψος φύλλου Υκ : Ύψος κάσας Πφ : Πλάτος φύλλου Πκ : Πλάτος κάσας Height of leaf frame Height of case Width of leaf frame Width of case ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE TV187 ΚΟΠΕΣ ΟΡΙΖΟΝΤΙΩΝ HORIZONTAL CUTTING 5 5 ΤΕΜ. ITEMS ΚΟΠΕΣ ΚΑΘΕΤΩΝ VERTICAL CUTTING 5 5 ΤΕΜ. ITEMS ΠΑΡΑΤΗΡΗΣΕΙΣ REMARKS TV180 ή TV TV176 ή TV ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΟΔΗΓΟΥ ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΟΥ ΡΑΟΥΛΑ ΜΟΝΑ ΔΙΠΛΑ ΦΥΛΛΟΥ ΤΑΠΑ ΕΠΑΛΛΗΛΟΥ ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ ΒΟΥΡΤΣΑΚΙ ΠΕΡΙΓΡΑΦΗ DESCRIPTION (JOINT CORNER FOR DRIVER) (JOINT CORNER FOR LEAF FRAME) (ALIGNMENT SQUARE FOR LEAF FRAME) (ROLLERS FOR LEAF FRAMES) (PLASTIC COVER) (PLUG FOR CENTRAL NOTCH) (DAMPING STOPPER FOR LEAF FRAME) (CREMONE BOLT) (HANDLE LOCK) (BRUSH) ΚΩΔΙΚΟΣ CODE ή 7mm5P ΤΕΜΑΧΙΑ ITEMS.S 1.S 1951 E07 ή E

44 Δ) ΤΡΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ ΚΟΥΦΩΜΑ CΟNSTRUCTION TYPE Τα μέτρα κοπής είναι θεωρητικά. Ο υπολογισμός τους βασίστηκε σε ιδανικές συνθήκες κοπής και συναρμογής. Υκ ΠΡΟΦΙΛ: PROFILE: 1. (TV18, TV189). (TV180, TV181) 3. (TV176, TV177) ΚΟΠΕΣ ΤΩΝ ΠΡΟΦΙΛ (CUTTING INSTRUCTIONS) ΧΑΜΗΛΟΙ ΟΔΗΓΟΙ (LOW DRIVERS) ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE Πκ ΕΞΩΤ. ΠΛΕΥΡΑ OUTSIDE Υφ =Υκ 0mm α) Πφ= Πκ + 100mm 3 με φύλλο το TV1 80 with leaf frame TV1 80 β) Πφ= Πκ + 10mm 3 με φύλλο το TV1 81 with leaf frame TV1 81 Υφ: Ύψος φύλλου Υκ : Ύψος κάσας Πφ : Πλάτος φύλλου Πκ : Πλάτος κάσας Height of leaf frame Height of case Width of leaf frame Width of case ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE TV18 & TV189 ΚΟΠΕΣ ΟΡΙΖΟΝΤΙΩΝ HORIZONTAL CUTTING 5 5 ΤΕΜ. ITEMS ΚΟΠΕΣ ΚΑΘΕΤΩΝ VERTICAL CUTTING 5 5 ΤΕΜ. ITEMS ΠΑΡΑΤΗΡΗΣΕΙΣ REMARKS TV180 ή TV TV176 ή TV ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΟΔΗΓΩΝ ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΟΥ ΡΑΟΥΛΑ ΜΟΝΑ ΔΙΠΛΑ ΦΥΛΛΟΥ ΤΑΠΑ ΕΠΑΛΛΗΛΟΥ ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ ΒΟΥΡΤΣΑΚΙ ΠΕΡΙΓΡΑΦΗ DESCRIPTION (JOINT CORNER FOR DRIVERS) (JOINT CORNER FOR LEAF FRAME) (ALIGNMENT SQUARE FOR LEAF FRAME) (ROLLERS FOR LEAF FRAMES) (PLASTIC COVER) (PLUG FOR CENTRAL NOTCH) (DAMPING STOPPER FOR LEAF FRAME) (CREMONE BOLT) (HANDLE LOCK) (BRUSH) ΚΩΔΙΚΟΣ CODE 01 1.S 1951 E07 ή E ΤΑΠΑ ΧΑΜΗΛΟΥ ΟΔΗΓΟΥ (PLAG FOR LOW DRIVER) ή 7mm5P ΤΕΜΑΧΙΑ ITEMS

45 Ε) ΤΕΤΡΑΦΥΛΛΟ ΦΙΛΗΤΟ ΕΠΑΛΛΗΛΟ ΚΟΥΦΩΜΑ CΟNSTRUCTION TYPE 5 Τα μέτρα κοπής είναι θεωρητικά. Ο υπολογισμός τους βασίστηκε σε ιδανικές συνθήκες κοπής και συναρμογής. Υκ Πκ ΠΡΟΦΙΛ: PROFILE: 1. (TV18). (TV180, TV181) 3. (TV176, TV177). (TV17) ΚΟΠΕΣ ΤΩΝ ΠΡΟΦΙΛ (CUTTING INSTRUCTIONS) ΧΑΜΗΛΟΙ ΟΔΗΓΟΙ (LOW DRIVERS) ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE ΕΞΩΤ. ΠΛΕΥΡΑ OUTSIDE ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE Υφ =Υκ 0mm α) Πφ= Πκ + 9mm με φύλλο το TV1 80 with leaf frame TV1 80 β) Πφ= Πκ + 11mm με φύλλο το TV1 81 with leaf frame TV1 81 Υφ: Ύψος φύλλου Υκ : Ύψος κάσας Πφ : Πλάτος φύλλου Πκ : Πλάτος κάσας Height of leaf frame Height of case Width of leaf frame Width of case ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE TV TV180 ή TV181 TV176 ή TV177 ΚΟΠΕΣ ΟΡΙΖΟΝΤΙΩΝ HORIZONTAL CUTTING 5 5 ΤΕΜ. ITEMS 5 5 ΚΟΠΕΣ ΚΑΘΕΤΩΝ VERTICAL CUTTING TV ΤΕΜ. ITEMS 8 ΠΑΡΑΤΗΡΗΣΕΙΣ REMARKS ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΟΔΗΓΩΝ ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΟΥ ΡΑΟΥΛΑ ΜΟΝΑ ΔΙΠΛΑ ΦΥΛΛΟΥ ΤΑΠΑ ΕΠΑΛΛΗΛΟΥ ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ ΒΟΥΡΤΣΑΚΙ ΠΕΡΙΓΡΑΦΗ DESCRIPTION (JOINT CORNER FOR DRIVERS) (JOINT CORNER FOR LEAF FRAME) (ALIGNMENT SQUARE FOR LEAF FRAME) (ROLLERS FOR LEAF FRAMES) (PLASTIC COVER) (PLUG FOR CENTRAL NOTCH) (DAMPING STOPPER FOR LEAF FRAME) (CREMONE BOLT) (HANDLE LOCK) (BRUSH) ΚΩΔΙΚΟΣ CODE 01 1.S 1951 E07 ή E ή 7mm5P ΤΕΜΑΧΙΑ ITEMS ΤΑΠΑ ΧΑΜΗΛΟΥ ΟΔΗΓΟΥ (PLAG FOR LOW DRIVER)

46 ΣΤ) ΤΕΤΡΑΦΥΛΛΟ ΦΙΛΗΤΟ ΕΠΑΛΛΗΛΟ ΚΟΥΦΩΜΑ CΟNSTRUCTION TYPE 6 Τα μέτρα κοπής είναι θεωρητικά. Ο υπολογισμός τους βασίστηκε σε ιδανικές συνθήκες κοπής και συναρμογής. Υκ ΠΡΟΦΙΛ: PROFILE: ΚΟΠΕΣ ΤΩΝ ΠΡΟΦΙΛ (CUTTING INSTRUCTIONS) Πκ 1. (TV18). (TV178) 3. (TV175). (TV17) 5. (TV180, TV181) 6. (TV176, TV177) ΧΑΜΗΛΟΙ ΟΔΗΓΟΙ (LOW DRIVERS) Υφ =Υκ 0mm ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE ΕΞΩΤ. ΠΛΕΥΡΑ OUTSIDE ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE α) Πφ= Πκ + 11mm με φύλλο το TV1 80 with leaf frame TV1 80 β) Πφ= Πκ + 13mm με φύλλο το TV1 81 with leaf frame TV1 81 * Προσοχή: το προφιλ TV1 8 κόβεται 10χιλ. μικρότερο από το Πκ. * Attention: the profile TV1 8 must be cut 10mm smaller than Πκ. Υφ: Ύψος φύλλου Υκ : Ύψος κάσας Πφ : Πλάτος φύλλου Πκ : Πλάτος κάσας Height of leaf frame Height of case Width of leaf frame Width of case ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE TV TV180 ή TV181 TV176 ή TV177 ΚΟΠΕΣ ΟΡΙΖΟΝΤΙΩΝ HORIZONTAL CUTTING 5 5 ΤΕΜ. ITEMS ΚΟΠΕΣ ΚΑΘΕΤΩΝ VERTICAL CUTTING TV TV TV ΤΕΜ. ITEMS 8 ΠΑΡΑΤΗΡΗΣΕΙΣ REMARKS ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΟΥ ΡΑΟΥΛΑ ΜΟΝΑ ΔΙΠΛΑ ΦΥΛΛΟΥ ΤΑΠΑ ΕΠΑΛΛΗΛΟΥ ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ ΒΟΥΡΤΣΑΚΙ ΠΕΡΙΓΡΑΦΗ DESCRIPTION (JOINT CORNER FOR LEAF FRAME) (ALIGNMENT SQUARE FOR LEAF FRAME) (ROLLERS FOR LEAF FRAMES) (PLASTIC COVER) (PLUG FOR CENTRAL NOTCH) (DAMPING STOPPER FOR LEAF FRAME) (CREMONE BOLT) (HANDLE LOCK) (BRUSH) ΚΩΔΙΚΟΣ CODE 1.S 1951 E07 ή E ή 7mm5P ΤΕΜΑΧΙΑ ITEMS ΠΡΟΣΘΗΚΗ ΜΠΙΝΙ (ADAPTER FOR REBATE PROFILE)

47 Ζ) ΤΕΤΡΑΦΥΛΛΟ ΦΙΛΗΤΟ ΕΠΑΛΛΗΛΟ ΚΟΥΦΩΜΑ CΟNSTRUCTION TYPE 7 Τα μέτρα κοπής είναι θεωρητικά. Ο υπολογισμός τους βασίστηκε σε ιδανικές συνθήκες κοπής και συναρμογής. Υκ Πκ ΠΡΟΦΙΛ: PROFILE: ΚΟΠΕΣ ΤΩΝ ΠΡΟΦΙΛ (CUTTING INSTRUCTIONS) 1. (TV187). (TV180, TV181) 3. (TV176, TV177) ΣΩΛΗΝΩΤΟΙ ΟΔΗΓΟΙ. (TV17) (TUBE DRIVERS) ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE ΕΞΩΤ. ΠΛΕΥΡΑ OUTSIDE ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE Υφ =Υκ 60mm α) Πφ= Πκ + 7mm με φύλλο το TV1 80 with leaf frame TV1 80 β) Πφ= Πκ + 9mm με φύλλο το TV1 81 with leaf frame TV1 81 Υφ: Ύψος φύλλου Υκ : Ύψος κάσας Πφ : Πλάτος φύλλου Πκ : Πλάτος κάσας Height of leaf frame Height of case Width of leaf frame Width of case ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE TV TV180 ή TV181 TV176 ή TV177 ΚΟΠΕΣ ΟΡΙΖΟΝΤΙΩΝ HORIZONTAL CUTTING 5 5 ΤΕΜ. ITEMS 5 5 ΚΟΠΕΣ ΚΑΘΕΤΩΝ VERTICAL CUTTING TV ΤΕΜ. ITEMS 8 ΠΑΡΑΤΗΡΗΣΕΙΣ REMARKS ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΟΔΗΓΟΥ ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΟΥ ΡΑΟΥΛΑ ΜΟΝΑ ΔΙΠΛΑ ΦΥΛΛΟΥ ΤΑΠΑ ΕΠΑΛΛΗΛΟΥ ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ ΒΟΥΡΤΣΑΚΙ ΠΕΡΙΓΡΑΦΗ DESCRIPTION (JOINT CORNER FOR DRIVER) (JOINT CORNER FOR LEAF FRAME) (ALIGNMENT SQUARE FOR LEAF FRAME) (ROLLERS FOR LEAF FRAMES) (PLASTIC COVER) (PLUG FOR CENTRAL NOTCH) (DAMPING STOPPER FOR LEAF FRAME) (CREMONE BOLT) (HANDLE LOCK) (BRUSH) ΚΩΔΙΚΟΣ CODE.S 1.S 1951 E07 ή E ή 7mm5P ΤΕΜΑΧΙΑ ITEMS

48 Η) ΜΟΝΟΦΥΛΛΟ ΧΩΝΕΥΤΟ ΚΟΥΦΩΜΑ CΟNSTRUCTION TYPE 8 Τα μέτρα κοπής είναι θεωρητικά. Ο υπολογισμός τους βασίστηκε σε ιδανικές συνθήκες κοπής και συναρμογής. Υκ ΠΡΟΦΙΛ: PROFILE: ΚΟΠΕΣ ΤΩΝ ΠΡΟΦΙΛ (CUTTING INSTRUCTIONS) Πκ 1. (TV185). (TV180, TV181) 3. (TV18). (TV11, TV311) 5. (TV1) 6. (PER60, PER70) ΧΑΜΗΛΟΙ ΟΔΗΓΟΙ (LOW DRIVERS) ΕΞΩΤ. ΠΛΕΥΡΑ OUTSIDE ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE Υφ =Υκ 0mm Πφ =Πκ 8mm Υφ: Ύψος φύλλου Υκ : Ύψος κάσας Πφ : Πλάτος φύλλου Πκ : Πλάτος κάσας Height of leaf frame Height of case Width of leaf frame Width of case ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE TV185 TV180 ή TV181 TV18 TV11 ή TV311 TV1 PER60, PER70 ΚΟΠΕΣ ΟΡΙΖΟΝΤΙΩΝ HORIZONTAL CUTTING ΤΕΜ. ITEMS ΚΟΠΕΣ ΚΑΘΕΤΩΝ VERTICAL CUTTING ΤΕΜ. ITEMS 1 ΠΑΡΑΤΗΡΗΣΕΙΣ REMARKS ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΟΔΗΓΟΥ ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ ΡΑΟΥΛΑ ΜΟΝΑ ΔΙΠΛΑ ΦΥΛΛΟΥ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΟΥ ΑΜΟΡΤΙΣΕΡ ΣΗΤΑΣ ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ ΒΟΥΡΤΣΑΚΙ ΠΕΡΙΓΡΑΦΗ DESCRIPTION (JOINT CORNER FOR DRIVER) (JOINT CORNER FOR LEAF FRAME) (ROLLERS FOR LEAF FRAMES) (ALIGNMENT SQUARE FOR LEAF FRAME) (DAMPING STOPPER FOR MOSQUITO NET) (PLUG FOR CENTRAL NOTCH) (CREMONE BOLT) (HANDLE LOCK) (BRUSH) ΚΩΔΙΚΟΣ CODE 01 1.S E07 ή E ή 7mm5P ΤΕΜΑΧΙΑ ITEMS ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΣΗΤΑΣ (JOINT CORNER FOR MOSQUITO NET) 06.S ΡΑΟΥΛΑ ΣΗΤΑΣ (ROLLER FOR MOSQUITO NET) N 5 ΤΑΠΑ ΧΑΜΗΛΟΥ ΟΔΗΓΟΥ (PLAG FOR LOW DRIVER) ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ (DAMPING STOPPER FOR LEAF FRAME)

49 Θ) ΔΙΦΥΛΛΟ ΧΩΝΕΥΤΟ ΚΟΥΦΩΜΑ CΟNSTRUCTION TYPE 9 Τα μέτρα κοπής είναι θεωρητικά. Ο υπολογισμός τους βασίστηκε σε ιδανικές συνθήκες κοπής και συναρμογής. Υκ Πκ ΠΡΟΦΙΛ: PROFILE: ΚΟΠΕΣ ΤΩΝ ΠΡΟΦΙΛ (CUTTING INSTRUCTIONS) OUTSIDE ΕΞΩΤ. ΠΛΕΥΡΑ ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE 1. (TV185). (TV180, TV181) 3. (TV18). (TV17) 5. (TV175) 6. (TV11, TV311) 7. (TV1) 8. (PER60, PER70) ΧΑΜΗΛΟΙ ΟΔΗΓΟΙ (LOW DRIVERS) Υφ =Υκ 0mm ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE Πκ 6mm Πφ= ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE Υφ: Ύψος φύλλου Υκ : Ύψος κάσας Πφ : Πλάτος φύλλου Πκ : Πλάτος κάσας Height of leaf frame Height of case Width of leaf frame Width of case ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE TV185 TV180 ή TV181 TV18 TV17 TV175 TV11 ή TV311 TV1 PER60, PER70 ΚΟΠΕΣ ΟΡΙΖΟΝΤΙΩΝ ΤΕΜ. ΚΟΠΕΣ ΚΑΘΕΤΩΝ ΤΕΜ. HORIZONTAL CUTTING ITEMS VERTICAL CUTTING ITEMS ΠΑΡΑΤΗΡΗΣΕΙΣ REMARKS ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES ΡΑΟΥΛΑ ΜΟΝΑ ΔΙΠΛΑ ΦΥΛΛΟΥ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΟΥ ΑΜΟΡΤΙΣΕΡ ΣΗΤΑΣ ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ ΒΟΥΡΤΣΑΚΙ ΠΕΡΙΓΡΑΦΗ DESCRIPTION (ROLLERS FOR LEAF FRAMES) (ALIGNMENT SQUARE FOR LEAF FRAME) (DAMPING STOPPER FOR MOSQUITO NET) (PLUG FOR CENTRAL NOTCH) (CREMONE BOLT) (HANDLE LOCK) (BRUSH) 8 ΚΩΔΙΚΟΣ CODE E07 ή E ή 7mm5P ΤΕΜΑΧΙΑ ITEMS ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ (JOINT CORNER FOR LEAF FRAME) 1.S 16 ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΣΗΤΑΣ (JOINT CORNER FOR MOSQUITO NET) 06.S 8 ΡΑΟΥΛΑ ΣΗΤΑΣ (ROLLER FOR MOSQUITO NET) N 5 ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ (DAMPING STOPPER FOR LEAF FRAME) ΜΕΣΑΙΟ ΣΤΟΠΕΡ (PLASTIC STOPPER)

50 I) ΜΟΝΟΦΥΛΛΟ ΧΩΝΕΥΤΟ ΚΟΥΦΩΜΑ CΟNSTRUCTION TYPE 10 Τα μέτρα κοπής είναι θεωρητικά. Ο υπολογισμός τους βασίστηκε σε ιδανικές συνθήκες κοπής και συναρμογής. Υκ Πκ ΠΡΟΦΙΛ: PROFILE: ΚΟΠΕΣ ΤΩΝ ΠΡΟΦΙΛ (CUTTING INSTRUCTIONS) ΕΞΩΤ. ΠΛΕΥΡΑ OUTSIDE ΝΕΡΟΧΥΤΕΣ WATER DRAINAGE 1. (TV185). (TV179) 3. (TV180, TV181). (TV18) 5. (TV11, TV311) 6. (TV1) 7. (PER60, PER70) ΧΑΜΗΛΟΙ ΟΔΗΓΟΙ (LOW DRIVERS) ΕΣΩΤ. ΠΛΕΥΡΑ INSIDE Υφ =Υκ 0mm Πφ =Πκ 38mm Υφ: Ύψος φύλλου Υκ : Ύψος κάσας Πφ : Πλάτος φύλλου Πκ : Πλάτος κάσας Height of leaf frame Height of case Width of leaf frame Width of case ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE TV180 ή TV181 TV11 ή TV311 TV1 PER60, PER70 ΚΟΠΕΣ ΟΡΙΖΟΝΤΙΩΝ HORIZONTAL CUTTING TV TV ΤΕΜ. ITEMS TV179 ΚΟΠΕΣ ΚΑΘΕΤΩΝ VERTICAL CUTTING ΤΕΜ. ITEMS ΠΑΡΑΤΗΡΗΣΕΙΣ REMARKS ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΣΗΤΑΣ ΡΑΟΥΛΑ ΜΟΝΑ ΔΙΠΛΑ ΦΥΛΛΟΥ ΡΑΟΥΛΑ ΣΗΤΑΣ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΟΥ ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ ΑΜΟΡΤΙΣΕΡ ΣΗΤΑΣ ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ ΒΟΥΡΤΣΑΚΙ ΠΕΡΙΓΡΑΦΗ DESCRIPTION (JOINT CORNER FOR LEAF FRAME) (JOINT CORNER FOR MOSQUITO NET) (ROLLERS FOR LEAF FRAMES) (ROLLER FOR MOSQUITO NET) (ALIGNMENT SQUARE FOR LEAF FRAME) (DAMPING STOPPER FOR LEAF FRAME) (DAMPING STOPPER FOR MOSQUITO NET) (PLUG FOR CENTRAL NOTCH) (CREMONE BOLT) (HANDLE LOCK) (BRUSH) ΚΩΔΙΚΟΣ CODE 1.S 06.S E07 ή E307 N ή 7mm5P ΤΕΜΑΧΙΑ ITEMS

51 ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES 1.S ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΩΝ.S JOINT CORNER FOR LEAFS ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΣΩΛΗΝΩΤΩΝ ΟΔΗΓΩΝ JOINT CORNER FOR TUBE DRIVERS 06.S ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΣΗΤΑΣ 01 JOINT CORNER FOR INSECT SCREEN LEAF ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ XAΜΗΛΩΝ ΟΔΗΓΩΝ JOINT CORNER FOR LOW DRIVERS 1951 ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΕΩΣ 015 ALIGNMENT SQUARE ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΜΟΝΩΝ ΟΔΗΓΩΝ JOINT CORNER FOR SINGLE DRIVERS 50

52 181. ΑΜΟΡΤΙΣΕΡ ΦΥΛΛΟΥ DAMPING STOPPER ΑΜΟΡΤΙΣΕΡ ΣΗΤΑΣ DAMPING STOPPER FOR MOSQUITO NET A. B. A. B. A. B ΣΤΟΠΕΡ ΑΜΟΡΤΙΣΕΡ ΓΙΑ ΠΡΟΦΙΛ TV175 STOPPER FOR PROFILE TV175 ΣΤΟΠΕΡ ΔΙΦΥΛΛΟΥ PLASTIC STOPPER A. B ΤΑΠΑ ΟΔΗΓΟΥ PLUG FOR DRIVER ΤΑΠΑ ΟΔΗΓΟΥ ΓΙΑ INOX PLUG FOR INOX DRIVER A. B. A. B. 05.S ΣΥΝΔΕΣΜΟΣ ΜΠΙΝΙ (ΠΕΤΑΛΟΥΔΑ) 06.1 ΤΑΠΑ ΟΒΑΛΙΝΑΣ ΓΙΑ ΠΡΟΦΙΛ TV175 SHUTTER DOWELL JOINT FOR PROFILE TV ΤΑΠΑ ΕΠΑΛΛΗΛΟΥ PLASTIC COVER 51

53 N.101 ΜΟΝΟ ΡΑΟΥΛΟ ΚΥΛΙΣΗΣ ΦΥΛΛΩΝ N.10 ΓΙΑ ΑΠΛΟΥΣ ΟΔΗΓΟΥΣ SINGLE ROLLER FOR LEAF SLIDING ON SIMPLE DRIVERS ΔΙΠΛΟ ΡΑΟΥΛΟ ΚΥΛΙΣΗΣ ΦΥΛΛΩΝ ΓΙΑ ΑΠΛΟΥΣ ΟΔΗΓΟΥΣ DOUBLE ROLLER FOR LEAF SLIDING ON SIMPLE DRIVERS R.101 ΜΟΝΟ ΡΑΟΥΛΟ ΚΥΛΙΣΗΣ ΦΥΛΛΩΝ ΓΙΑ R.10 ΔΙΠΛΟ ΡΑΟΥΛΟ ΚΥΛΙΣΗΣ ΦΥΛΛΩΝ ΓΙΑ ΟΔΗΓΟΥΣ ΜΕ ΜΕΤΑΛΛΙΚΟ ΕΛΑΣΜΑ INOX ΟΔΗΓΟΥΣ ΜΕ ΜΕΤΑΛΛΙΚΟ ΕΛΑΣΜΑ INOX SINGLE ROLLER FOR LEAF SLIDING ON DRIVERS WITH INOX METAL LAMINA DOUBLE ROLLER FOR LEAF SLIDING ON DRIVERS WITH INOX METAL LAMINA N.5 ΡΑΟΥΛΟ ΚΥΛΙΣΗΣ ΣΗΤΑΣ ROLLER FOR MOSQUITO NET 183 ΤΑΚΟΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ PLUG FOR CENTRAL NOTCH 5

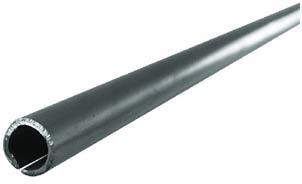

54 ΚΛΕΙΔΑΡΙΑ ΧΟΥΦΤΑ HANDLE LOCK ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑ CREMONE BOLT POWER LOCK POWER LOCK B. B. A. A. A. R.085 ΜΕΤΑΛΛΙΚΟ ΕΛΑΣΜΑ ΟΔΗΓΟΥ INOX A. R.6085 ΜΕΤΑΛΛΙΚΟ ΣΩΛΗΝΑΚΙ ΟΔΗΓΟΥ INOX METAL LAMINA FOR INOX DRIVER Συσκευασία : 1 βέργες / 3.5 m METAL TUBE FOR INOX DRIVER Συσκευασία : 1 βέργες / 3.5 m B. Z.085 ΠΡΟΦΙΛ ΑΛΟΥΜΙΝΙΟΥ ( ALUMINIUM PROFILE ( Μήκος βέργας 3.5 ή 6m U U ) ΓΙΑ ΟΔΗΓΟ ) FOR DRIVER B. Z.6085 ΠΡΟΦΙΛ ΑΛΟΥΜΙΝΙΟΥ ( O ) ΓΙΑ ΟΔΗΓΟ ALUMINIUM PROFILE ( O ) FOR DRIVER Μήκος βέργας 3.5 ή 6m 53

55 ΠΡΕΣΣΑ EUROPA PUNCHING MACHINE EUROPA ΦΑΣΕΙΣ ΚΑΤΕΡΓΑΣΙΑΣ PIERCING STAGES * 1. ΧΑΝΤΡΩΜΑ ΝΕΡΟΧΥΤΗ ΓΙΑ EUROPA 100 & 000 PIERCING FOR WATER DRAINAGE OF EUROPA 100 & 000. ΧΑΝΤΡΩΜΑ ΒΙΔΑΣ ΠΛΑΪΝΩΝ ΟΔΗΓΩΝ ΓΙΑ EUROPA 100 & 000 PIERCING FOR VERTICAL DRIVERS 78, 79, 9 & 96 OF EUROPA 100 & 000 ΠΡΟΣΟΧΗ: (ΣΤΟ ΤΡΥΠΗΜΑ ΤΩΝ ΠΛΑΪΝΩΝ ΟΔΗΓΩΝ ΤΗΣ 100 ΕΧΟΥΜΕ ΝΕΑ ΚΕΝΤΡΑ ΣΤΑ 0,9mm) 3. ΧΑΝΤΡΩΜΑ ΦΥΛΛΟΥ ΣΗΤΑΣ, ΤΖΑΜΙΟΥ ΠΑΤΖ. & ΓΩΝΙΩΝ ΣΤΕΓΑΝΩΣΗΣ ΓΙΑ EUROPA 100 PIERCING FOR INSECT SCREEN LEAF, SLIDING LEAF GLASS SUTTER & WALL JOINING OF EUROPA 100. ΧΑΝΤΡΩΜΑ ΣΩΛΗΝΩΤΩΝ ΟΔΗΓΩΝ ΓΙΑ EUROPA 100 & 000 PIERCING FOR TUBE DRIVERS OF EUROPA 100 & ΧΑΝΤΡΩΜΑ ΦΥΛΛΟΥ ΤΖΑΜΙΟΥ & ΠΑΤΖΟΥΡΙΟΥ ΓΙΑ EUROPA 000 PIERCING FOR LEAF & SHUTTER PROFILE OF EUROPA ΧΑΝΤΡΩΜΑ ΓΑΝΤΖΟΥ η ΦΑΣΗ ΓΙΑ EUROPA 100 & ΜΠΙΝΙ ΔΙΦΥΛΛΩΝ ΓΙΑ EUROPA 000 PIERCING FOR HOOK PROFILES SECOND STEP OF EUROPA 100 & REBATE PROFILE OF EUROPA ΞΕΝΥΧΙΑΣΜΑ ΓΑΝΤΖΟΥ 1η ΦΑΣΗ ΓΙΑ EUROPA 100 & 000 PIERCING FOR HOOK PROFILES FIRST STEP OF EUROPA 100 & ΚΑΛΥΜΠΡΑ ΤΡΥΠΗΜΑΤΟΣ ΧΑΜΗΛΩΝ ΟΔΗΓΩΝ ΓΙΑ EUROPA 100 & 000 PUNCH DYE FOR PIERCING OF LOW DRIVERS OF EUROPA 100 & 000 ΣΗΜΕΙΩΣΗ: (Η ΚΑΛΥΜΠΡΑ ΣΥΜΠΕΡΙΛΑΜΒΑΝΕΤΑΙ ΣΤΗ ΠΡΕΣΣΑ) 5
