1 Rev PUMA ELI R / PUMA ELI A R EL ΕΛΛΗΝΙΚΑ

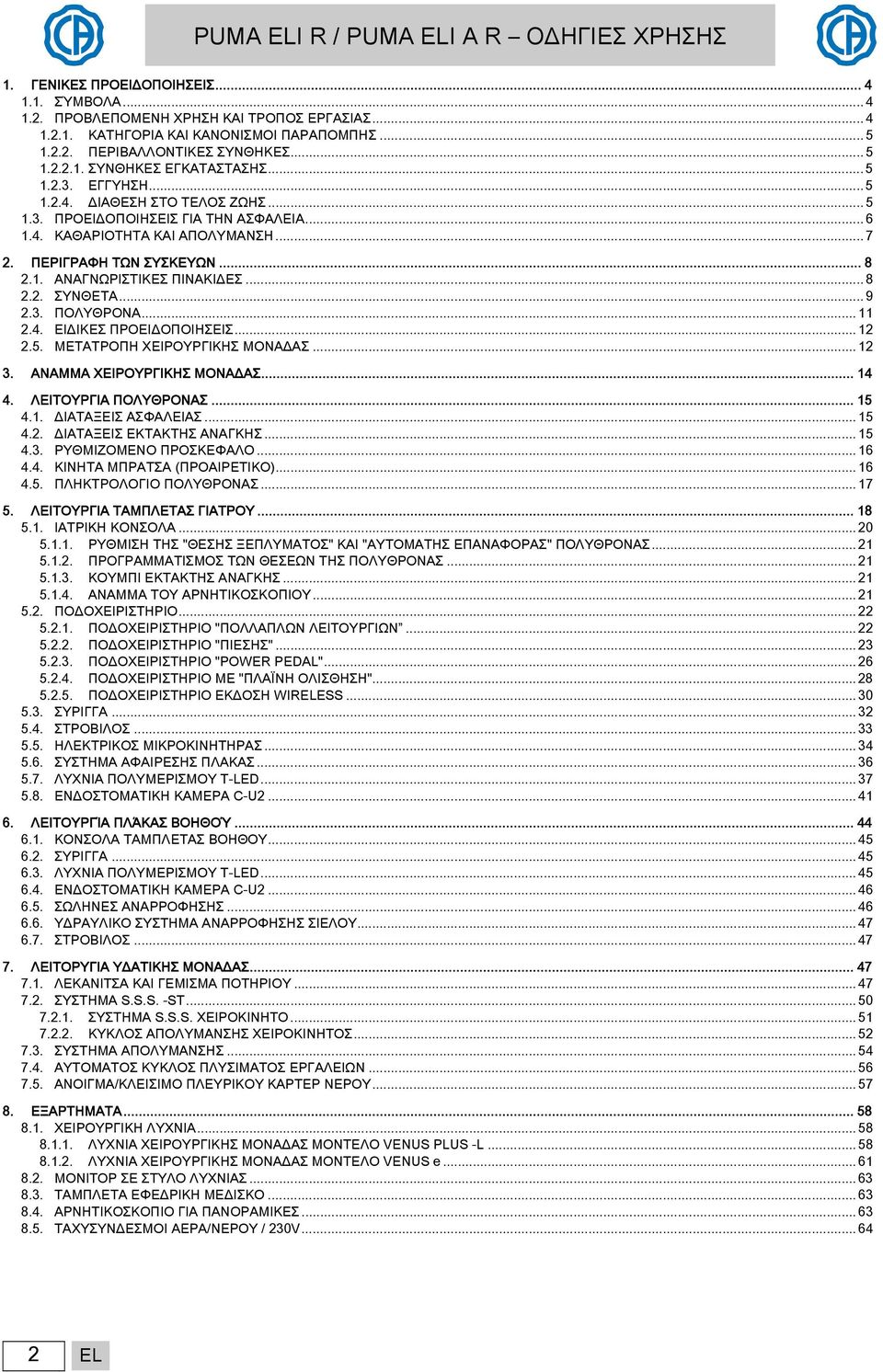

2 1. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΎΜΒΟΛΑ ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ ΚΑΙ ΤΡΟΠΟΣ ΕΡΓΑΣΙΑΣ ΚΑΤΗΓΟΡΙΑ ΚΑΙ ΚΑΝΟΝΙΣΜΟΙ ΠΑΡΑΠΟΜΠΗΣ ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΣΥΝΘΗΚΕΣ ΣΥΝΘΗΚΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΓΓΥΗΣΗ ΔΙΑΘΕΣΗ ΣΤΟ ΤΕΛΟΣ ΖΩΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΚΑΘΑΡΙΟΤΗΤΑ ΚΑΙ ΑΠΟΛΥΜΑΝΣΗ ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΣΥΣΚΕΥΩΝ ΑΝΑΓΝΩΡΙΣΤΙΚΕΣ ΠΙΝΑΚΙΔΕΣ ΣΥΝΘΕΤΑ ΠΟΛΥΘΡΟΝΑ ΕΙΔΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΜΕΤΑΤΡΟΠΗ ΧΕΙΡΟΥΡΓΙΚΗΣ ΜΟΝΑΔΑΣ ΑΝΑΜΜΑ ΧΕΙΡΟΥΡΓΙΚΗΣ ΜΟΝΑΔΑΣ ΛΕΙΤΟΥΡΓΙΑ ΠΟΛΥΘΡΟΝΑΣ ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΔΙΑΤΑΞΕΙΣ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ ΡΥΘΜΙΖΟΜΕΝΟ ΠΡΟΣΚΕΦΑΛΟ ΚΙΝΗΤΑ ΜΠΡΑΤΣΑ (ΠΡΟΑΙΡΕΤΙΚΟ) ΠΛΗΚΤΡΟΛΟΓΙΟ ΠΟΛΥΘΡΟΝΑΣ ΛΕΙΤΟΥΡΓΙΑ ΤΑΜΠΛΕΤΑΣ ΓΙΑΤΡΟΥ ΙΑΤΡΙΚΗ ΚΟΝΣΟΛΑ ΡΥΘΜΙΣΗ ΤΗΣ "ΘΕΣΗΣ ΞΕΠΛΥΜΑΤΟΣ" ΚΑΙ "ΑΥΤΟΜΑΤΗΣ ΕΠΑΝΑΦΟΡΑΣ" ΠΟΛΥΘΡΟΝΑΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΩΝ ΘΕΣΕΩΝ ΤΗΣ ΠΟΛΥΘΡΟΝΑΣ ΚΟΥΜΠΙ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ ΑΝΑΜΜΑ ΤΟΥ ΑΡΝΗΤΙΚΟΣΚΟΠΙΟΥ ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "ΠΟΛΛΑΠΛΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "ΠΙΕΣΗΣ" ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "POWER PEDAL" ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ ΜΕ "ΠΛΑΪΝΗ ΟΛΙΣΘΗΣΗ" ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ ΕΚΔΟΣΗ WIRELESS ΣΥΡΙΓΓΑ ΣΤΡΟΒΙΛΟΣ ΗΛΕΚΤΡΙΚΟΣ ΜΙΚΡΟΚΙΝΗΤΗΡΑΣ ΣΥΣΤΗΜΑ ΑΦΑΙΡΕΣΗΣ ΠΛΑΚΑΣ ΛΥΧΝΙΑ ΠΟΛΥΜΕΡΙΣΜΟΥ T-LED ΕΝΔΟΣΤΟΜΑΤΙΚΗ ΚΑΜΕΡΑ C-U ΛΕΙΤΟΥΡΓΊΑ ΠΛΆΚΑΣ ΒΟΗΘΟΎ ΚΟΝΣΟΛΑ ΤΑΜΠΛΕΤΑΣ ΒΟΗΘΟΥ ΣΥΡΙΓΓΑ ΛΥΧΝΙΑ ΠΟΛΥΜΕΡΙΣΜΟΥ T-LED ΕΝΔΟΣΤΟΜΑΤΙΚΗ ΚΑΜΕΡΑ C-U ΣΩΛΗΝΕΣ ΑΝΑΡΡΟΦΗΣΗΣ ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ ΑΝΑΡΡΟΦΗΣΗΣ ΣΙΕΛΟΥ ΣΤΡΟΒΙΛΟΣ ΛΕΙΤΟΡΥΓΙΑ ΥΔΑΤΙΚΗΣ ΜΟΝΑΔΑΣ ΛΕΚΑΝΙΤΣΑ ΚΑΙ ΓΕΜΙΣΜΑ ΠΟΤΗΡΙΟΥ ΣΥΣΤΗΜΑ S.S.S. -ST ΣΥΣΤΗΜΑ S.S.S. ΧΕΙΡΟΚΙΝΗΤΟ ΚΥΚΛΟΣ ΑΠΟΛΥΜΑΝΣΗΣ ΧΕΙΡΟΚΙΝΗΤΟΣ ΣΥΣΤΗΜΑ ΑΠΟΛΥΜΑΝΣΗΣ ΑΥΤΟΜΑΤΟΣ ΚΥΚΛΟΣ ΠΛΥΣΙΜΑΤΟΣ ΕΡΓΑΛΕΙΩΝ ΑΝΟΙΓΜΑ/ΚΛΕΙΣΙΜΟ ΠΛΕΥΡΙΚΟΥ ΚΑΡΤΕΡ ΝΕΡΟΥ ΕΞΑΡΤΗΜΑΤΑ ΧΕΙΡΟΥΡΓΙΚΗ ΛΥΧΝΙΑ ΛΥΧΝΙΑ ΧΕΙΡΟΥΡΓΙΚΗΣ ΜΟΝΑΔΑΣ ΜΟΝΤΕΛΟ VENUS PLUS -L ΛΥΧΝΙΑ ΧΕΙΡΟΥΡΓΙΚΗΣ ΜΟΝΑΔΑΣ ΜΟΝΤΕΛΟ VENUS e ΜΟΝΙΤΟΡ ΣΕ ΣΤΥΛΟ ΛΥΧΝΙΑΣ ΤΑΜΠΛΕΤΑ ΕΦΕΔΡΙΚΗ ΜΕΔΙΣΚΟ ΑΡΝΗΤΙΚΟΣΚΟΠΙΟ ΓΙΑ ΠΑΝΟΡΑΜΙΚΕΣ ΤΑΧΥΣΥΝΔΕΣΜΟΙ ΑΕΡΑ/ΝΕΡΟΥ / 230V EL

3 9. ΣΥΝΤΉΡΗΣΗ ΣΥΝΤΗΡΗΣΗ ΕΡΓΑΛΕΙΩΝ ΕΚΚΕΝΩΣΗ ΣΥΜΠΥΚΝΩΜΑΤΟΣ ΚΑΘΑΡΙΣΜΟΣ ΦΙΛΤΡΟΥ ΧΕΙΡΟΥΡΓΙΚΗΣ ΑΝΑΡΡΟΦΗΣΗΣ ΧΕΙΡΟΥΡΓΙΚΗ ΑΝΑΡΡΟΦΗΣΗ ΔΙΑΧΩΡΙΣΤΗΣ ΑΠΟΡΡΟΦΗΣΗΣ CATTANI ΔΙΑΧΩΡΙΣΤΗΣ ΑΜΑΛΓΑΜΑΤΟΣ CATTANI ΜΕ ΒΑΡΥΤΗΤΑ ΚΑΘΑΡΙΟΤΗΤΑ ΦΙΛΤΡΟΥ ΑΕΡΑ ΕΠΑΝΑΦΟΡΑΣ ΣΤΡΟΒΙΛΟΥ ΔΙΑΧΩΡΙΣΤΗΣ ΑΜΑΛΓΑΜΑΤΟΣ METASYS ΔΙΑΧΩΡΙΣΤΗΣ ΑΜΑΛΓΑΜΑΤΟΣ DÜRR ΠΟΛΥΘΡΟΝΑ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΣΤΑΣΕΩΝ ΓΕΝΙΚΟ ΣΧΕΔΙΟ ΣΥΝΤΗΡΗΣΗΣ ΧΕΙΡΟΥΡΓΙΚΗΣ ΜΟΝΑΔΑΣ EL 3

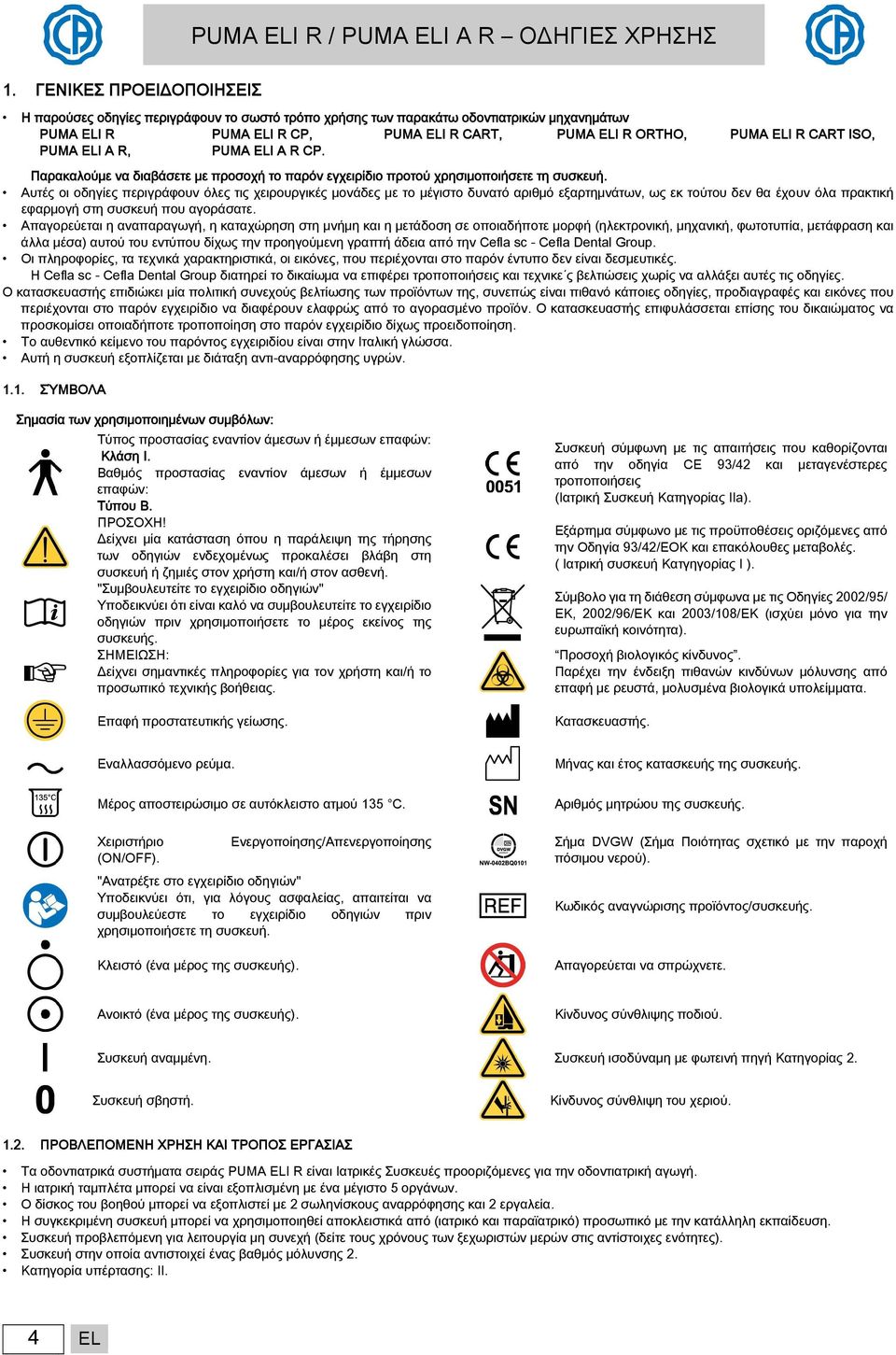

4 1. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ Η παρούσες οδηγίες περιγράφουν το σωστό τρόπο χρήσης των παρακάτω oδοντιατρικών μηχανημάτων PUMA ELI R PUMA ELI R CP, PUMA ELI R CART, PUMA ELI R ORTHO, PUMA ELI R CART ISO, PUMA ELI A R, PUMA ELI A R CP. Παρακαλούμε να διαβάσετε με προσοχή το παρόν εγχειρίδιο προτού χρησιμοποιήσετε τη συσκευή. Αυτές οι οδηγίες περιγράφουν όλες τις χειρουργικές μονάδες με το μέγιστο δυνατό αριθμό εξαρτημνάτων, ως εκ τούτου δεν θα έχουν όλα πρακτική εφαρμογή στη συσκευή που αγοράσατε. Απαγορεύεται η αναπαραγωγή, η καταχώρηση στη μνήμη και η μετάδοση σε οποιαδήποτε μορφή (ηλεκτρονική, μηχανική, φωτοτυπία, μετάφραση και άλλα μέσα) αυτού του εντύπου δίχως την προηγούμενη γραπτή άδεια από την Cefla sc - Cefla Dental Group. Οι πληροφορίες, τα τεχνικά χαρακτηριστικά, οι εικόνες, που περιέχονται στο παρόν έντυπο δεν είναι δεσμευτικές. Η Cefla sc - Cefla Dental Group διατηρεί το δικαίωμα να επιφέρει τροποποιήσεις και τεχνικε ς βελτιώσεις χωρίς να αλλάξει αυτές τις οδηγίες. Ο κατασκευαστής επιδιώκει μία πολιτική συνεχούς βελτίωσης των προϊόντων της, συνεπώς είναι πιθανό κάποιες οδηγίες, προδιαγραφές και εικόνες που περιέχονται στο παρόν εγχειρίδιο να διαφέρουν ελαφρώς από το αγορασμένο προϊόν. Ο κατασκευαστής επιφυλάσσεται επίσης του δικαιώματος να προσκομίσει οποιαδήποτε τροποποίηση στο παρόν εγχειρίδιο δίχως προειδοποίηση. Το αυθεντικό κείμενο του παρόντος εγχειριδίου είναι στην Ιταλική γλώσσα. Αυτή η συσκευή εξοπλίζεται με διάταξη αντι-αναρρόφησης υγρών ΣΎΜΒΟΛΑ Σημασία των χρησιμοποιημένων συμβόλων: Τύπος προστασίας εναντίον άμεσων ή έμμεσων επαφών: Κλάση I. Βαθμός προστασίας εναντίον άμεσων ή έμμεσων επαφών: Τύπου Β. ΠΡΟΣΟΧΗ! Δείχνει μία κατάσταση όπου η παράλειψη της τήρησης των οδηγιών ενδεχομένως προκαλέσει βλάβη στη συσκευή ή ζημιές στον χρήστη και/ή στον ασθενή. "Συμβουλευτείτε το εγχειρίδιο οδηγιών" Υποδεικνύει ότι είναι καλό να συμβουλευτείτε το εγχειρίδιο οδηγιών πριν χρησιμοποιήσετε το μέρος εκείνος της συσκευής. Δείχνει σημαντικές πληροφορίες για τον χρήστη και/ή το προσωπικό τεχνικής βοήθειας. Επαφή προστατευτικής γείωσης. Συσκευή σύμφωνη με τις απαιτήσεις που καθορίζονται από την οδηγία CE 93/42 και μεταγενέστερες τροποποιήσεις (Ιατρική Συσκευή Κατηγορίας IIa). Εξάρτημα σύμφωνο με τις προϋποθέσεις οριζόμενες από την Οδηγία 93/42/ΕΟΚ και επακόλουθες μεταβολές. ( Ιατρική συσκευή Κατγηγορίας I ). Σύμβολο για τη διάθεση σύμφωνα με τις Οδηγίες 2002/95/ ΕΚ, 2002/96/ΕΚ και 2003/108/ΕΚ (ισχύει μόνο για την ευρωπαϊκή κοινότητα). Προσοχή βιολογικός κίνδυνος. Παρέχει την ένδειξη πιθανών κινδύνων μόλυνσης από επαφή με ρευστά, μολυσμένα βιολογικά υπολείμματα. Κατασκευαστής. Εναλλασσόμενο ρεύμα. Μήνας και έτος κατασκευής της συσκευής. Μέρος αποστειρώσιμο σε αυτόκλειστο ατμού 135 C. Χειριστήριο (ON/OFF). Ενεργοποίησης/Απενεργοποίησης "Ανατρέξτε στο εγχειρίδιο οδηγιών" Υποδεικνύει ότι, για λόγους ασφαλείας, απαιτείται να συμβουλεύεστε το εγχειρίδιο οδηγιών πριν χρησιμοποιήσετε τη συσκευή. Κλειστό (ένα μέρος της συσκευής). Αριθμός μητρώου της συσκευής. Σήμα DVGW (Σήμα Ποιότητας σχετικό με την παροχή πόσιμου νερού). Κωδικός αναγνώρισης προϊόντος/συσκευής. Απαγορεύεται να σπρώχνετε. Aνοικτό (ένα μέρος της συσκευής). Κίνδυνος σύνθλιψης ποδιού. Συσκευή αναμμένη. Συσκευή ισοδύναμη με φωτεινή πηγή Κατηγορίας 2. Συσκευή σβηστή. Κίνδυνος σύνθλιψη του χεριού ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ ΚΑΙ ΤΡΟΠΟΣ ΕΡΓΑΣΙΑΣ Τα οδοντιατρικά συστήματα σειράς PUMA ELI R είναι Ιατρικές Συσκευές προοριζόμενες για την οδοντιατρική αγωγή. Η ιατρική ταμπλέτα μπορεί να είναι εξοπλισμένη με ένα μέγιστο 5 οργάνων. Ο δίσκος του βοηθού μπορεί να εξοπλιστεί με 2 σωληνίσκους αναρρόφησης και 2 εργαλεία. Η συγκεκριμένη συσκευή μπορεί να χρησιμοποιηθεί αποκλειστικά από (ιατρικό και παραϊατρικό) προσωπικό με την κατάλληλη εκπαίδευση. Συσκευή προβλεπόμενη για λειτουργία μη συνεχή (δείτε τους χρόνους των ξεχωριστών μερών στις αντίστοιχες ενότητες). Συσκευή στην οποία αντιστοιχεί ένας βαθμός μόλυνσης 2. Κατηγορία υπέρτασης: II. 4 EL

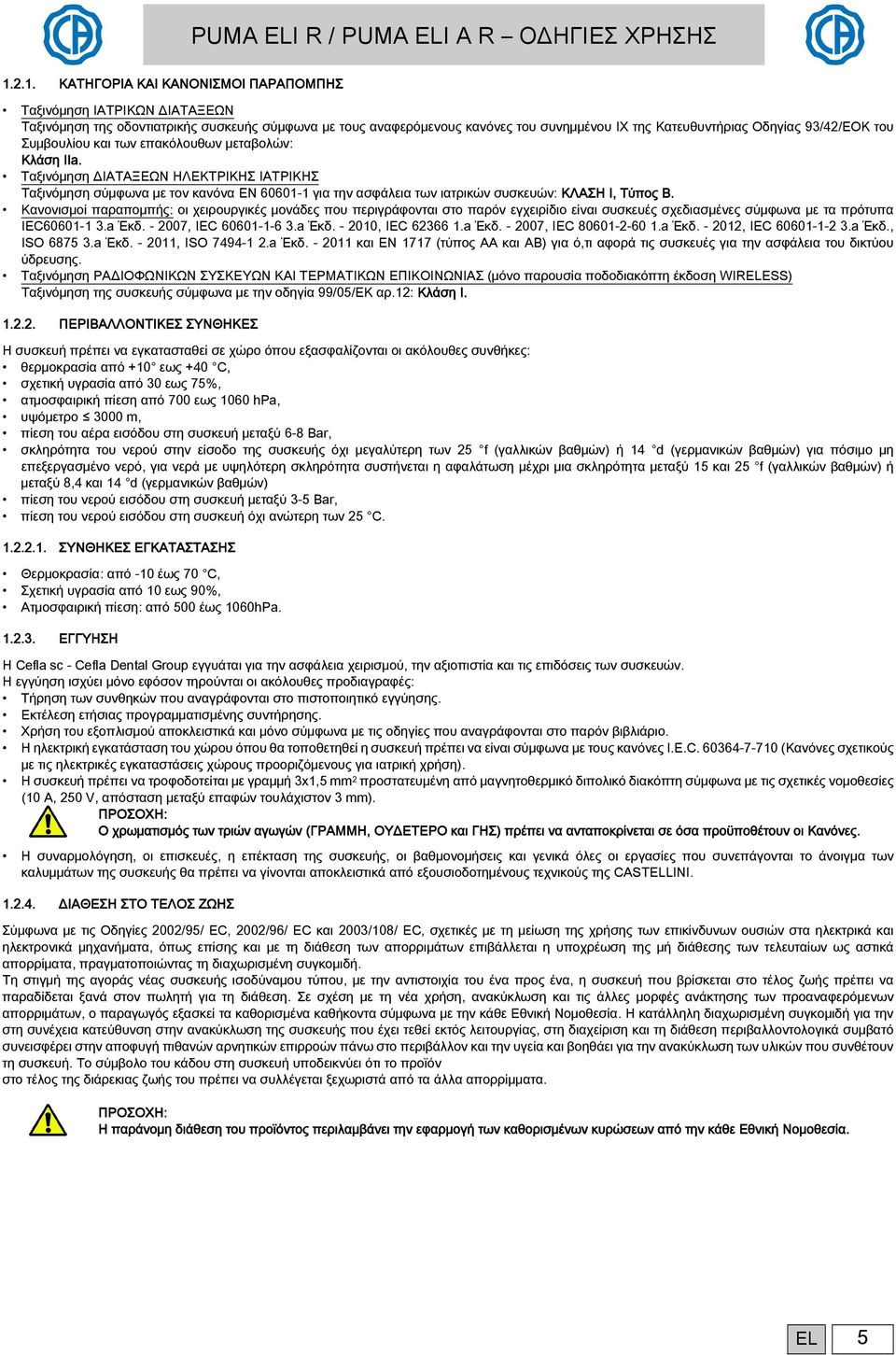

5 ΚΑΤΗΓΟΡΙΑ ΚΑΙ ΚΑΝΟΝΙΣΜΟΙ ΠΑΡΑΠΟΜΠΗΣ Ταξινόμηση ΙΑΤΡΙΚΩΝ ΔΙΑΤΑΞΕΩΝ Ταξινόμηση της οδοντιατρικής συσκευής σύμφωνα με τους αναφερόμενους κανόνες του συνημμένου IX της Κατευθυντήριας Οδηγίας 93/42/ΕΟΚ του Συμβουλίου και των επακόλουθων μεταβολών: Κλάση IIa. Ταξινόμηση ΔΙΑΤΑΞΕΩΝ ΗΛΕΚΤΡΙΚΗΣ ΙΑΤΡΙΚΗΣ Ταξινόμηση σύμφωνα με τον κανόνα EN για την ασφάλεια των ιατρικών συσκευών: ΚΛΑΣΗ I, Τύπος B. Κανονισμοί παραπομπής: οι χειρουργικές μονάδες που περιγράφονται στο παρόν εγχειρίδιο είναι συσκευές σχεδιασμένες σύμφωνα με τα πρότυπα IEC a Έκδ , IEC a Έκδ , IEC a Έκδ , IEC a Έκδ , IEC a Έκδ., ISO a Έκδ , ISO a Έκδ και EN 1717 (τύπος AA και AB) για ό,τι αφορά τις συσκευές για την ασφάλεια του δικτύου ύδρευσης. Ταξινόμηση ΡΑΔΙΟΦΩΝΙΚΩΝ ΣΥΣΚΕΥΩΝ ΚΑΙ ΤΕΡΜΑΤΙΚΩΝ ΕΠΙΚΟΙΝΩΝΙΑΣ (μόνο παρουσία ποδοδιακόπτη έκδοση WIRELESS) Ταξινόμηση της συσκευής σύμφωνα με την οδηγία 99/05/ΕΚ αρ.12: Κλάση I ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΣΥΝΘΗΚΕΣ Η συσκευή πρέπει να εγκατασταθεί σε χώρο όπου εξασφαλίζονται οι ακόλουθες συνθήκες: θερμοκρασία από +10 εως +40 C, σχετική υγρασία από 30 εως 75%, ατμοσφαιρική πίεση από 700 εως 1060 hpa, υψόμετρο 3000 m, πίεση του αέρα εισόδου στη συσκευή μεταξύ 6-8 Bar, σκληρότητα του νερού στην είσοδο της συσκευής όχι μεγαλύτερη των 25 f (γαλλικών βαθμών) ή 14 d (γερμανικών βαθμών) για πόσιμο μη επεξεργασμένο νερό, για νερά με υψηλότερη σκληρότητα συστήνεται η αφαλάτωση μέχρι μια σκληρότητα μεταξύ 15 και 25 f (γαλλικών βαθμών) ή μεταξύ 8,4 και 14 d (γερμανικών βαθμών) πίεση του νερού εισόδου στη συσκευή μεταξύ 3-5 Bar, πίεση του νερού εισόδου στη συσκευή όχι ανώτερη των 25 C ΣΥΝΘΗΚΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Θερμοκρασία: από -10 έως 70 C, Σχετική υγρασία από 10 εως 90%, Ατμοσφαιρική πίεση: από 500 έως 1060hPa ΕΓΓΥΗΣΗ H Cefla sc - Cefla Dental Group εγγυάται για την ασφάλεια χειρισμού, την αξιοπιστία και τις επιδόσεις των συσκευών. Η εγγύηση ισχύει μόνο εφόσον τηρούνται οι ακόλουθες προδιαγραφές: Tήρηση των συνθηκών που αναγράφονται στο πιστοποιητικό εγγύησης. Εκτέλεση ετήσιας προγραμματισμένης συντήρησης. Χρήση του εξοπλισμού αποκλειστικά και μόνο σύμφωνα με τις οδηγίες που αναγράφονται στο παρόν βιβλιάριο. Η ηλεκτρική εγκατάσταση του χώρου όπου θα τοποθετηθεί η συσκευή πρέπει να είναι σύμφωνα με τους κανόνες I.E.C (Κανόνες σχετικούς με τις ηλεκτρικές εγκαταστάσεις χώρους προοριζόμενους για ιατρική χρήση). Η συσκευή πρέπει να τροφοδοτείται με γραμμή 3x1,5 mm 2 προστατευμένη από μαγνητοθερμικό διπολικό διακόπτη σύμφωνα με τις σχετικές νομοθεσίες (10 A, 250 V, απόσταση μεταξύ επαφών τουλάχιστον 3 mm). Ο χρωματισμός των τριών αγωγών (ΓΡΑΜΜΗ, ΟΥΔΕΤΕΡΟ και ΓΗΣ) πρέπει να ανταποκρίνεται σε όσα προϋποθέτουν οι Κανόνες. Η συναρμολόγηση, οι επισκευές, η επέκταση της συσκευής, οι βαθμονομήσεις και γενικά όλες οι εργασίες που συνεπάγονται το άνοιγμα των καλυμμάτων της συσκευής θα πρέπει να γίνονται αποκλειστικά από εξουσιοδοτημένους τεχνικούς της CASTELLINI ΔΙΑΘΕΣΗ ΣΤΟ ΤΕΛΟΣ ΖΩΗΣ Σύμφωνα με τις Οδηγίες 2002/95/ EC, 2002/96/ EC και 2003/108/ EC, σχετικές με τη μείωση της χρήσης των επικίνδυνων ουσιών στα ηλεκτρικά και ηλεκτρονικά μηχανήματα, όπως επίσης και με τη διάθεση των απορριμάτων επιβάλλεται η υποχρέωση της μή διάθεσης των τελευταίων ως αστικά απορρίματα, πραγματοποιώντας τη διαχωρισμένη συγκομιδή. Τη στιγμή της αγοράς νέας συσκευής ισοδύναμου τύπου, με την αντιστοιχία του ένα προς ένα, η συσκευή που βρίσκεται στο τέλος ζωής πρέπει να παραδίδεται ξανά στον πωλητή για τη διάθεση. Σε σχέση με τη νέα χρήση, ανακύκλωση και τις άλλες μορφές ανάκτησης των προαναφερόμενων απορριμάτων, ο παραγωγός εξασκεί τα καθορισμένα καθήκοντα σύμφωνα με την κάθε Εθνική Νομοθεσία. Η κατάλληλη διαχωρισμένη συγκομιδή για την στη συνέχεια κατεύθυνση στην ανακύκλωση της συσκευής που έχει τεθεί εκτός λειτουργίας, στη διαχείριση και τη διάθεση περιβαλλοντολογικά συμβατό συνεισφέρει στην αποφυγή πιθανών αρνητικών επιρροών πάνω στο περιβάλλον και την υγεία και βοηθάει για την ανακύκλωση των υλικών που συνθέτουν τη συσκευή. Το σύμβολο του κάδου στη συσκευή υποδεικνύει ότι το προϊόν στο τέλος της διάρεκιας ζωής του πρέπει να συλλέγεται ξεχωριστά από τα άλλα απορρίμματα. Η παράνομη διάθεση του προϊόντος περιλαμβάνει την εφαρμογή των καθορισμένων κυρώσεων από την κάθε Εθνική Νομοθεσία. EL 5

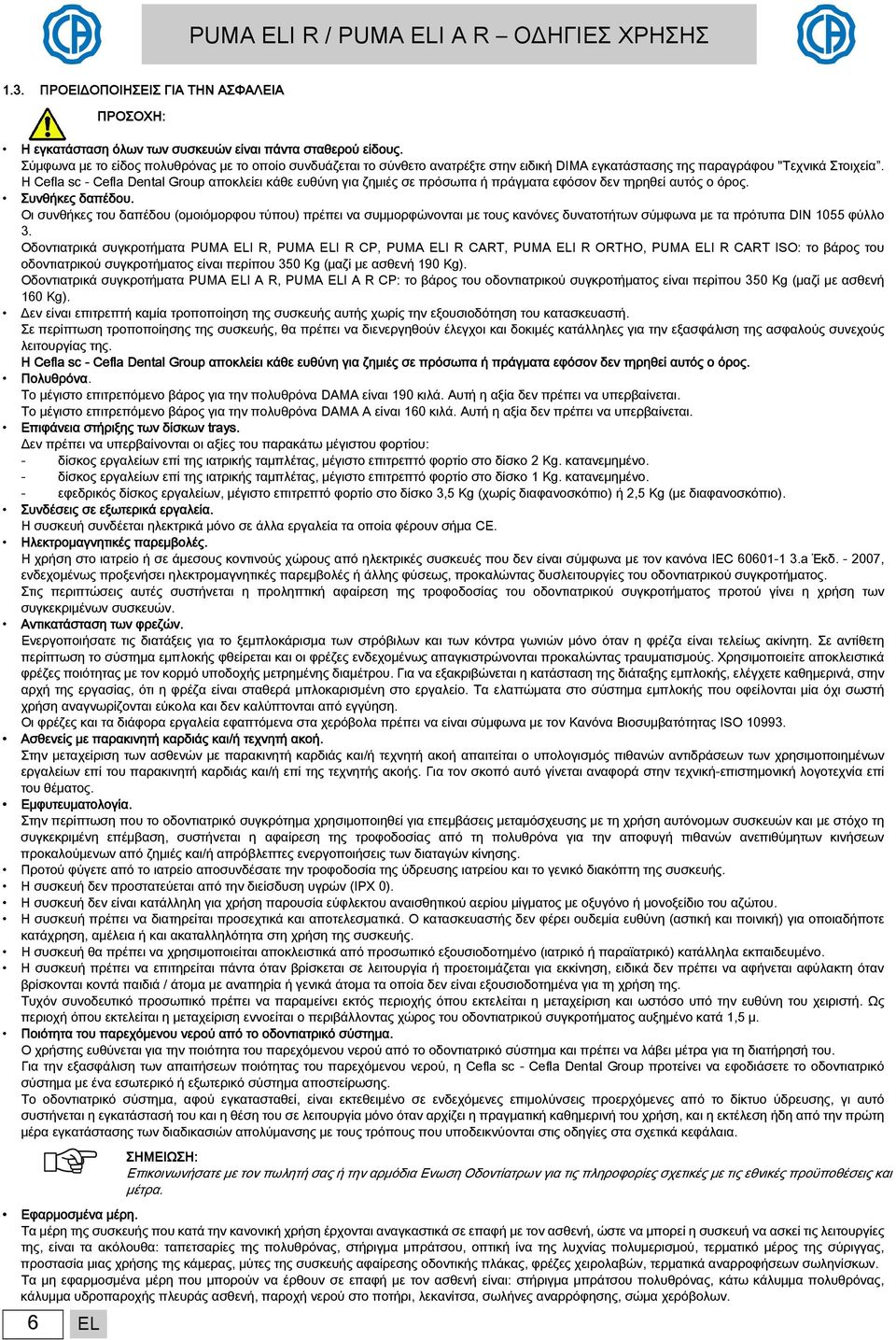

6 1.3. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ 6 EL Η εγκατάσταση όλων των συσκευών είναι πάντα σταθερού είδους. Σύμφωνα με το είδος πολυθρόνας με το οποίο συνδυάζεται το σύνθετο ανατρέξτε στην ειδική DIMA εγκατάστασης της παραγράφου "Τεχνικά Στοιχεία. Η Cefla sc - Cefla Dental Group αποκλείει κάθε ευθύνη για ζημιές σε πρόσωπα ή πράγματα εφόσον δεν τηρηθεί αυτός ο όρος. Συνθήκες δαπέδου. Οι συνθήκες του δαπέδου (ομοιόμορφου τύπου) πρέπει να συμμορφώνονται με τους κανόνες δυνατοτήτων σύμφωνα με τα πρότυπα DIN 1055 φύλλο 3. Οδοντιατρικά συγκροτήματα PUMA ELI R, PUMA ELI R CP, PUMA ELI R CART, PUMA ELI R ORTHO, PUMA ELI R CART ISO: το βάρος του οδοντιατρικού συγκροτήματος είναι περίπου 350 Kg (μαζί με ασθενή 190 Kg). Οδοντιατρικά συγκροτήματα PUMA ELI A R, PUMA ELI A R CP: το βάρος του οδοντιατρικού συγκροτήματος είναι περίπου 350 Kg (μαζί με ασθενή 160 Kg). Δεν είναι επιτρεπτή καμία τροποποίηση της συσκευής αυτής χωρίς την εξουσιοδότηση του κατασκευαστή. Σε περίπτωση τροποποίησης της συσκευής, θα πρέπει να διενεργηθούν έλεγχοι και δοκιμές κατάλληλες για την εξασφάλιση της ασφαλούς συνεχούς λειτουργίας της. Η Cefla sc - Cefla Dental Group αποκλείει κάθε ευθύνη για ζημιές σε πρόσωπα ή πράγματα εφόσον δεν τηρηθεί αυτός ο όρος. Πολυθρόνα. Το μέγιστο επιτρεπόμενο βάρος για την πολυθρόνα DAMA είναι 190 κιλά. Αυτή η αξία δεν πρέπει να υπερβαίνεται. Το μέγιστο επιτρεπόμενο βάρος για την πολυθρόνα DAMA Α είναι 160 κιλά. Αυτή η αξία δεν πρέπει να υπερβαίνεται. Επιφάνεια στήριξης των δίσκων trays. Δεν πρέπει να υπερβαίνονται οι αξίες του παρακάτω μέγιστου φορτίου: - δίσκος εργαλείων επί της ιατρικής ταμπλέτας, μέγιστο επιτρεπτό φορτίο στο δίσκο 2 Kg. κατανεμημένο. - δίσκος εργαλείων επί της ιατρικής ταμπλέτας, μέγιστο επιτρεπτό φορτίο στο δίσκο 1 Kg. κατανεμημένο. - εφεδρικός δίσκος εργαλείων, μέγιστο επιτρεπτό φορτίο στο δίσκο 3,5 Kg (χωρίς διαφανοσκόπιο) ή 2,5 Kg (με διαφανοσκόπιο). Συνδέσεις σε εξωτερικά εργαλεία. Η συσκευή συνδέεται ηλεκτρικά μόνο σε άλλα εργαλεία τα οποία φέρουν σήμα CE. Ηλεκτρομαγνητικές παρεμβολές. Η χρήση στο ιατρείο ή σε άμεσους κοντινούς χώρους από ηλεκτρικές συσκευές που δεν είναι σύμφωνα με τον κανόνα IEC a Έκδ , ενδεχομένως προξενήσει ηλεκτρομαγνητικές παρεμβολές ή άλλης φύσεως, προκαλώντας δυσλειτουργίες του οδοντιατρικού συγκροτήματος. Στις περιπτώσεις αυτές συστήνεται η προληπτική αφαίρεση της τροφοδοσίας του οδοντιατρικού συγκροτήματος προτού γίνει η χρήση των συγκεκριμένων συσκευών. Αντικατάσταση των φρεζών. Ενεργοποιήσατε τις διατάξεις για το ξεμπλοκάρισμα των στρόβιλων και των κόντρα γωνιών μόνο όταν η φρέζα είναι τελείως ακίνητη. Σε αντίθετη περίπτωση το σύστημα εμπλοκής φθείρεται και οι φρέζες ενδεχομένως απαγκιστρώνονται προκαλώντας τραυματισμούς. Χρησιμοποιείτε αποκλειστικά φρέζες ποιότητας με τον κορμό υποδοχής μετρημένης διαμέτρου. Για να εξακριβώνεται η κατάσταση της διάταξης εμπλοκής, ελέγχετε καθημερινά, στην αρχή της εργασίας, ότι η φρέζα είναι σταθερά μπλοκαρισμένη στο εργαλείο. Τα ελαττώματα στο σύστημα εμπλοκής που οφείλονται μία όχι σωστή χρήση αναγνωρίζονται εύκολα και δεν καλύπτονται από εγγύηση. Οι φρέζες και τα διάφορα εργαλεία εφαπτόμενα στα χερόβολα πρέπει να είναι σύμφωνα με τον Κανόνα Βιοσυμβατότητας ISO Ασθενείς με παρακινητή καρδιάς και/ή τεχνητή ακοή. Στην μεταχείριση των ασθενών με παρακινητή καρδιάς και/ή τεχνητή ακοή απαιτείται ο υπολογισμός πιθανών αντιδράσεων των χρησιμοποιημένων εργαλείων επί του παρακινητή καρδιάς και/ή επί της τεχνητής ακοής. Για τον σκοπό αυτό γίνεται αναφορά στην τεχνική-επιστημονική λογοτεχνία επί του θέματος. Εμφυτευματολογία. Στην περίπτωση που το οδοντιατρικό συγκρότημα χρησιμοποιηθεί για επεμβάσεις μεταμόσχευσης με τη χρήση αυτόνομων συσκευών και με στόχο τη συγκεκριμένη επέμβαση, συστήνεται η αφαίρεση της τροφοδοσίας από τη πολυθρόνα για την αποφυγή πιθανών ανεπιθύμητων κινήσεων προκαλούμενων από ζημιές και/ή απρόβλεπτες ενεργοποιήσεις των διαταγών κίνησης. Προτού φύγετε από το ιατρείο αποσυνδέσατε την τροφοδοσία της ύδρευσης ιατρείου και το γενικό διακόπτη της συσκευής. Η συσκευή δεν προστατεύεται από την διείσδυση υγρών (IPX 0). Η συσκευή δεν είναι κατάλληλη για χρήση παρουσία εύφλεκτου αναισθητικού αερίου μίγματος με οξυγόνο ή μονοξείδιο του αζώτου. Η συσκευή πρέπει να διατηρείται προσεχτικά και αποτελεσματικά. Ο κατασκευαστής δεν φέρει ουδεμία ευθύνη (αστική και ποινική) για οποιαδήποτε κατάχρηση, αμέλεια ή και ακαταλληλότητα στη χρήση της συσκευής. Η συσκευή θα πρέπει να χρησιμοποιείται αποκλειστικά από προσωπικό εξουσιοδοτημένο (ιατρικό ή παραϊατρικό) κατάλληλα εκπαιδευμένο. Η συσκευή πρέπει να επιτηρείται πάντα όταν βρίσκεται σε λειτουργία ή προετοιμάζεται για εκκίνηση, ειδικά δεν πρέπει να αφήνεται αφύλακτη όταν βρίσκονται κοντά παιδιά / άτομα με αναπηρία ή γενικά άτομα τα οποία δεν είναι εξουσιοδοτημένα για τη χρήση της. Τυχόν συνοδευτικό προσωπικό πρέπει να παραμείνει εκτός περιοχής όπου εκτελείται η μεταχείριση και ωστόσο υπό την ευθύνη του χειριστή. Ως περιοχή όπου εκτελείται η μεταχείριση εννοείται ο περιβάλλοντας χώρος του οδοντιατρικού συγκροτήματος αυξημένο κατά 1,5 μ. Ποιότητα του παρεχόμενου νερού από το οδοντιατρικό σύστημα. Ο χρήστης ευθύνεται για την ποιότητα του παρεχόμενου νερού από το οδοντιατρικό σύστημα και πρέπει να λάβει μέτρα για τη διατήρησή του. Για την εξασφάλιση των απαιτήσεων ποιότητας του παρεχόμενου νερού, η Cefla sc - Cefla Dental Group προτείνει να εφοδιάσετε το οδοντιατρικό σύστημα με ένα εσωτερικό ή εξωτερικό σύστημα αποστείρωσης. Το οδοντιατρικό σύστημα, αφού εγκατασταθεί, είναι εκτεθειμένο σε ενδεχόμενες επιμολύνσεις προερχόμενες από το δίκτυο ύδρευσης, γι αυτό συστήνεται η εγκατάστασή του και η θέση του σε λειτουργία μόνο όταν αρχίζει η πραγματική καθημερινή του χρήση, και η εκτέλεση ήδη από την πρώτη μέρα εγκατάστασης των διαδικασιών απολύμανσης με τους τρόπους που υποδεικνύονται στις οδηγίες στα σχετικά κεφάλαια. Επικοινωνήσατε με τον πωλητή σας ή την αρμόδια Ενωση Οδοντίατρων για τις πληροφορίες σχετικές με τις εθνικές προϋποθέσεις και μέτρα. Εφαρμοσμένα μέρη. Τα μέρη της συσκευής που κατά την κανονική χρήση έρχονται αναγκαστικά σε επαφή με τον ασθενή, ώστε να μπορεί η συσκευή να ασκεί τις λειτουργίες της, είναι τα ακόλουθα: ταπετσαρίες της πολυθρόνας, στήριγμα μπράτσου, οπτική ίνα της λυχνίας πολυμερισμού, τερματικό μέρος της σύριγγας, προστασία μιας χρήσης της κάμερας, μύτες της συσκευής αφαίρεσης οδοντικής πλάκας, φρέζες χειρολαβών, τερματικά αναρροφήσεων σωληνίσκων. Τα μη εφαρμοσμένα μέρη που μπορούν να έρθουν σε επαφή με τον ασθενή είναι: στήριγμα μπράτσου πολυθρόνας, κάτω κάλυμμα πολυθρόνας, κάλυμμα υδροπαροχής πλευράς ασθενή, παροχή νερού στο ποτήρι, λεκανίτσα, σωλήνες αναρρόφησης, σώμα χερόβολων.

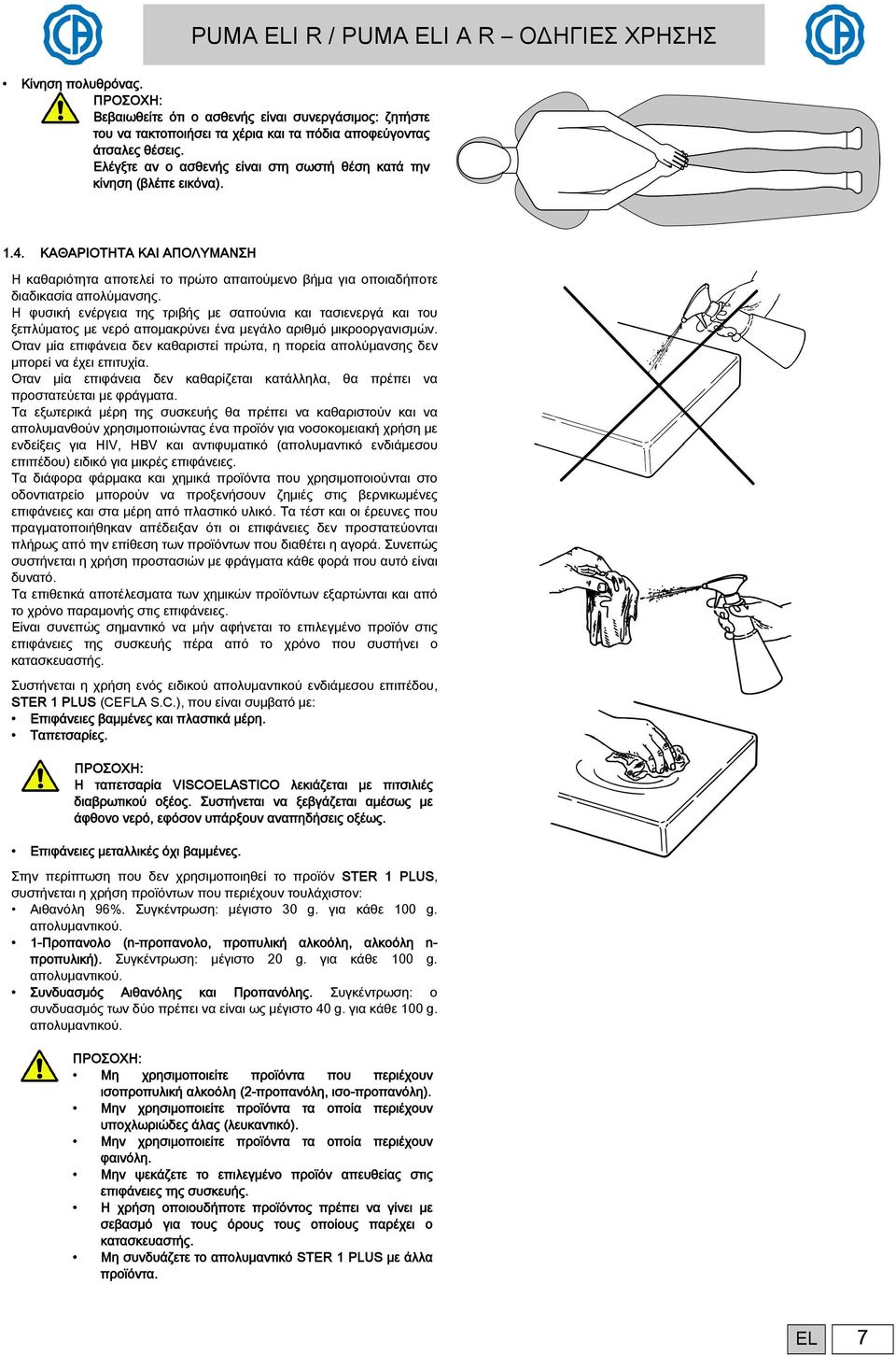

7 Κίνηση πολυθρόνας. Βεβαιωθείτε ότι ο ασθενής είναι συνεργάσιμος: ζητήστε του να τακτοποιήσει τα χέρια και τα πόδια αποφεύγοντας άτσαλες θέσεις. Ελέγξτε αν ο ασθενής είναι στη σωστή θέση κατά την κίνηση (βλέπε εικόνα) ΚΑΘΑΡΙΟΤΗΤΑ ΚΑΙ ΑΠΟΛΥΜΑΝΣΗ Η καθαριότητα αποτελεί το πρώτο απαιτούμενο βήμα για οποιαδήποτε διαδικασία απολύμανσης. Η φυσική ενέργεια της τριβής με σαπούνια και τασιενεργά και του ξεπλύματος με νερό απομακρύνει ένα μεγάλο αριθμό μικροοργανισμών. Οταν μία επιφάνεια δεν καθαριστεί πρώτα, η πορεία απολύμανσης δεν μπορεί να έχει επιτυχία. Οταν μία επιφάνεια δεν καθαρίζεται κατάλληλα, θα πρέπει να προστατεύεται με φράγματα. Τα εξωτερικά μέρη της συσκευής θα πρέπει να καθαριστούν και να απολυμανθούν χρησιμοποιώντας ένα προϊόν για νοσοκομειακή χρήση με ενδείξεις για HIV, HBV και αντιφυματικό (απολυμαντικό ενδιάμεσου επιπέδου) ειδικό για μικρές επιφάνειες. Τα διάφορα φάρμακα και χημικά προϊόντα που χρησιμοποιούνται στο οδοντιατρείο μπορούν να προξενήσουν ζημιές στις βερνικωμένες επιφάνειες και στα μέρη από πλαστικό υλικό. Τα τέστ και οι έρευνες που πραγματοποιήθηκαν απέδειξαν ότι οι επιφάνειες δεν προστατεύονται πλήρως από την επίθεση των προϊόντων που διαθέτει η αγορά. Συνεπώς συστήνεται η χρήση προστασιών με φράγματα κάθε φορά που αυτό είναι δυνατό. Τα επιθετικά αποτέλεσματα των χημικών προϊόντων εξαρτώνται και από το χρόνο παραμονής στις επιφάνειες. Είναι συνεπώς σημαντικό να μήν αφήνεται το επιλεγμένο προϊόν στις επιφάνειες της συσκευής πέρα από το χρόνο που συστήνει ο κατασκευαστής. Συστήνεται η χρήση ενός ειδικού απολυμαντικού ενδιάμεσου επιπέδου, STER 1 PLUS (CEFLA S.C.), που είναι συμβατό με: Επιφάνειες βαμμένες και πλαστικά μέρη. Ταπετσαρίες. Η ταπετσαρία VISCOELASTICO λεκιάζεται με πιτσιλιές διαβρωτικού οξέος. Συστήνεται να ξεβγάζεται αμέσως με άφθονο νερό, εφόσον υπάρξουν αναπηδήσεις οξέως. Επιφάνειες μεταλλικές όχι βαμμένες. Στην περίπτωση που δεν χρησιμοποιηθεί το προϊόν STER 1 PLUS, συστήνεται η χρήση προϊόντων που περιέχουν τουλάχιστον: Αιθανόλη 96%. Συγκέντρωση: μέγιστο 30 g. για κάθε 100 g. απολυμαντικού. 1-Προπανολο (n-προπανολο, προπυλική αλκοόλη, αλκοόλη n- προπυλική). Συγκέντρωση: μέγιστο 20 g. για κάθε 100 g. απολυμαντικού. Συνδυασμός Αιθανόλης και Προπανόλης. Συγκέντρωση: ο συνδυασμός των δύο πρέπει να είναι ως μέγιστο 40 g. για κάθε 100 g. απολυμαντικού. Μη χρησιμοποιείτε προϊόντα που περιέχουν ισοπροπυλική αλκοόλη (2-προπανόλη, ισο-προπανόλη). Μην χρησιμοποιείτε προϊόντα τα οποία περιέχουν υποχλωριώδες άλας (λευκαντικό). Μην χρησιμοποιείτε προϊόντα τα οποία περιέχουν φαινόλη. Μην ψεκάζετε το επιλεγμένο προϊόν απευθείας στις επιφάνειες της συσκευής. Η χρήση οποιουδήποτε προϊόντος πρέπει να γίνει με σεβασμό για τους όρους τους οποίους παρέχει ο κατασκευαστής. Μη συνδυάζετε το απολυμαντικό STER 1 PLUS με άλλα προϊόντα. EL 7

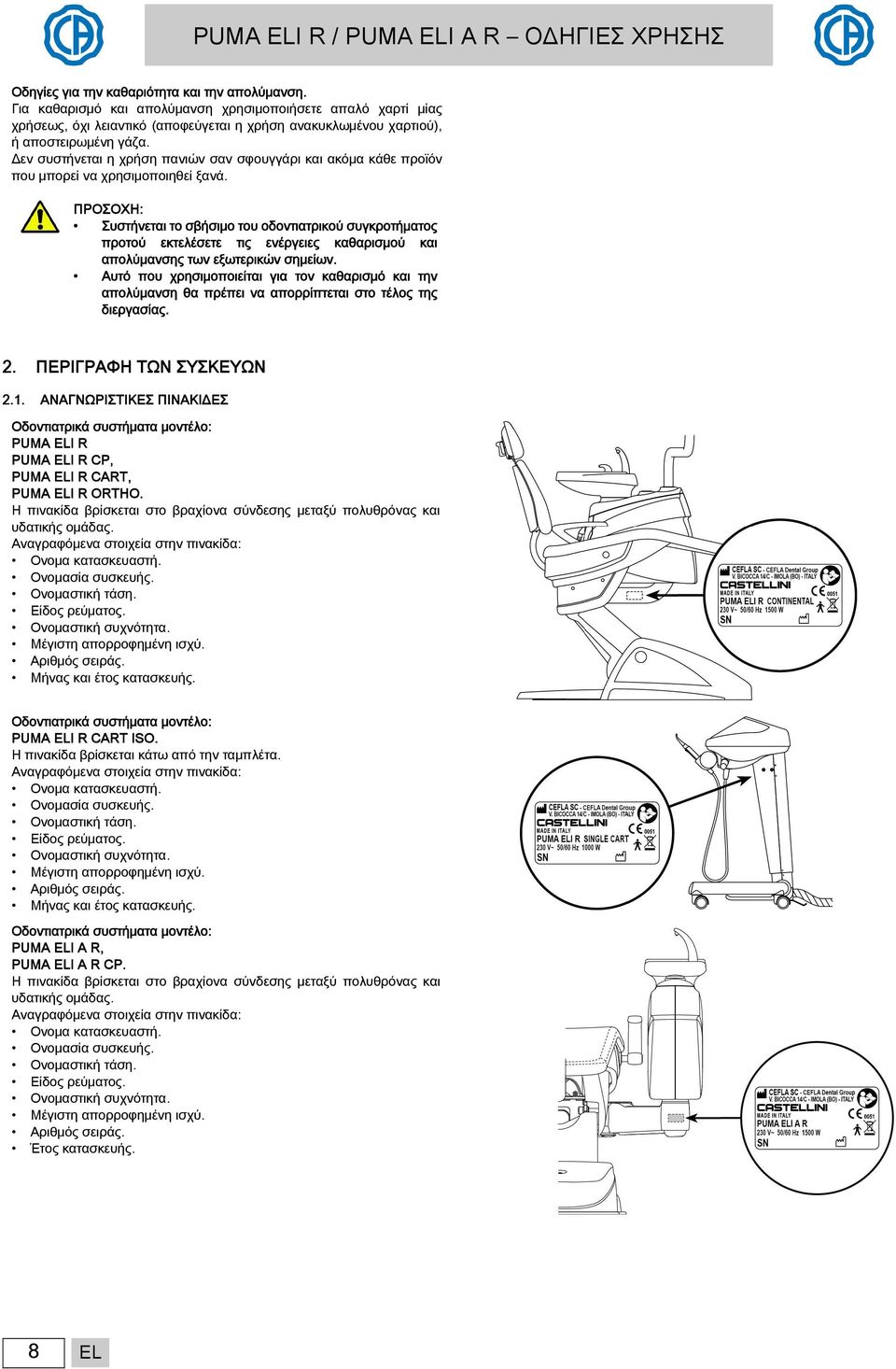

8 Οδηγίες για την καθαριότητα και την απολύμανση. Για καθαρισμό και απολύμανση χρησιμοποιήσετε απαλό χαρτί μίας χρήσεως, όχι λειαντικό (αποφεύγεται η χρήση ανακυκλωμένου χαρτιού), ή αποστειρωμένη γάζα. Δεν συστήνεται η χρήση πανιών σαν σφουγγάρι και ακόμα κάθε προϊόν που μπορεί να χρησιμοποιηθεί ξανά. Συστήνεται το σβήσιμο του οδοντιατρικού συγκροτήματος προτού εκτελέσετε τις ενέργειες καθαρισμού και απολύμανσης των εξωτερικών σημείων. Αυτό που χρησιμοποιείται για τον καθαρισμό και την απολύμανση θα πρέπει να απορρίπτεται στο τέλος της διεργασίας. 2. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΣΥΣΚΕΥΩΝ 2.1. ΑΝΑΓΝΩΡΙΣΤΙΚΕΣ ΠΙΝΑΚΙΔΕΣ Οδοντιατρικά συστήματα μοντέλο: PUMA ELI R PUMA ELI R CP, PUMA ELI R CART, PUMA ELI R ORTHO. Η πινακίδα βρίσκεται στο βραχίονα σύνδεσης μεταξύ πολυθρόνας και υδατικής ομάδας. Αναγραφόμενα στοιχεία στην πινακίδα: Ονομα κατασκευαστή. Ονομασία συσκευής. Ονομαστική τάση. Είδος ρεύματος. Ονομαστική συχνότητα. Μέγιστη απορροφημένη ισχύ. Αριθμός σειράς. Μήνας και έτος κατασκευής. Οδοντιατρικά συστήματα μοντέλο: PUMA ELI R CART ISO. Η πινακίδα βρίσκεται κάτω από την ταμπλέτα. Αναγραφόμενα στοιχεία στην πινακίδα: Ονομα κατασκευαστή. Ονομασία συσκευής. Ονομαστική τάση. Είδος ρεύματος. Ονομαστική συχνότητα. Μέγιστη απορροφημένη ισχύ. Αριθμός σειράς. Μήνας και έτος κατασκευής. Οδοντιατρικά συστήματα μοντέλο: PUMA ELI A R, PUMA ELI A R CP. Η πινακίδα βρίσκεται στο βραχίονα σύνδεσης μεταξύ πολυθρόνας και υδατικής ομάδας. Αναγραφόμενα στοιχεία στην πινακίδα: Ονομα κατασκευαστή. Ονομασία συσκευής. Ονομαστική τάση. Είδος ρεύματος. Ονομαστική συχνότητα. Μέγιστη απορροφημένη ισχύ. Αριθμός σειράς. Έτος κατασκευής. 8 EL

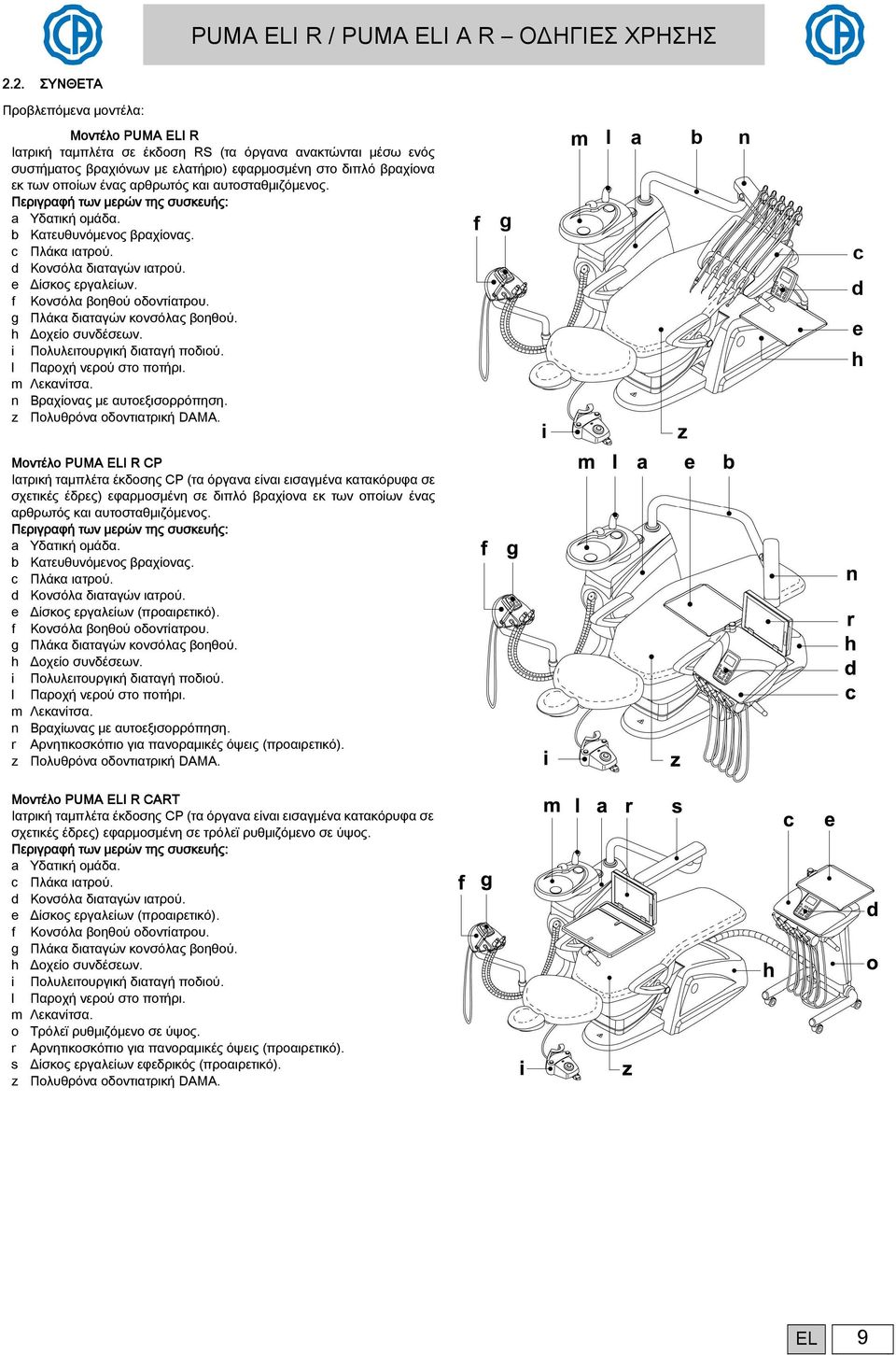

9 2.2. ΣΥΝΘΕΤΑ Προβλεπόμενα μοντέλα: Μοντέλο PUMA ELI R Ιατρική ταμπλέτα σε έκδοση RS (τα όργανα ανακτώνται μέσω ενός συστήματος βραχιόνων με ελατήριο) εφαρμοσμένη στο διπλό βραχίονα εκ των οποίων ένας αρθρωτός και αυτοσταθμιζόμενος. Περιγραφή των μερών της συσκευής: a Υδατική ομάδα. b Κατευθυνόμενος βραχίονας. c Πλάκα ιατρού. d Κονσόλα διαταγών ιατρού. e Δίσκος εργαλείων. f Κονσόλα βοηθού οδοντίατρου. g Πλάκα διαταγών κονσόλας βοηθού. h Δοχείο συνδέσεων. i Πολυλειτουργική διαταγή ποδιού. l Παροχή νερού στο ποτήρι. m Λεκανίτσα. n Βραχίονας με αυτοεξισορρόπηση. z Πολυθρόνα οδοντιατρική DAMA. Μοντέλο PUMA ELI R CP Ιατρική ταμπλέτα έκδοσης CP (τα όργανα είναι εισαγμένα κατακόρυφα σε σχετικές έδρες) εφαρμοσμένη σε διπλό βραχίονα εκ των οποίων ένας αρθρωτός και αυτοσταθμιζόμενος. Περιγραφή των μερών της συσκευής: a Υδατική ομάδα. b Κατευθυνόμενος βραχίονας. c Πλάκα ιατρού. d Κονσόλα διαταγών ιατρού. e Δίσκος εργαλείων (προαιρετικό). f Κονσόλα βοηθού οδοντίατρου. g Πλάκα διαταγών κονσόλας βοηθού. h Δοχείο συνδέσεων. i Πολυλειτουργική διαταγή ποδιού. l Παροχή νερού στο ποτήρι. m Λεκανίτσα. n Βραχίωνας με αυτοεξισορρόπηση. r Αρνητικοσκόπιο για πανοραμικές όψεις (προαιρετικό). z Πολυθρόνα οδοντιατρική DAMA. Μοντέλο PUMA ELI R CART Ιατρική ταμπλέτα έκδοσης CP (τα όργανα είναι εισαγμένα κατακόρυφα σε σχετικές έδρες) εφαρμοσμένη σε τρόλεϊ ρυθμιζόμενο σε ύψος. Περιγραφή των μερών της συσκευής: a Υδατική ομάδα. c Πλάκα ιατρού. d Κονσόλα διαταγών ιατρού. e Δίσκος εργαλείων (προαιρετικό). f Κονσόλα βοηθού οδοντίατρου. g Πλάκα διαταγών κονσόλας βοηθού. h Δοχείο συνδέσεων. i Πολυλειτουργική διαταγή ποδιού. l Παροχή νερού στο ποτήρι. m Λεκανίτσα. o Τρόλεϊ ρυθμιζόμενο σε ύψος. r Αρνητικοσκόπιο για πανοραμικές όψεις (προαιρετικό). s Δίσκος εργαλείων εφεδρικός (προαιρετικό). z Πολυθρόνα οδοντιατρική DAMA. EL 9

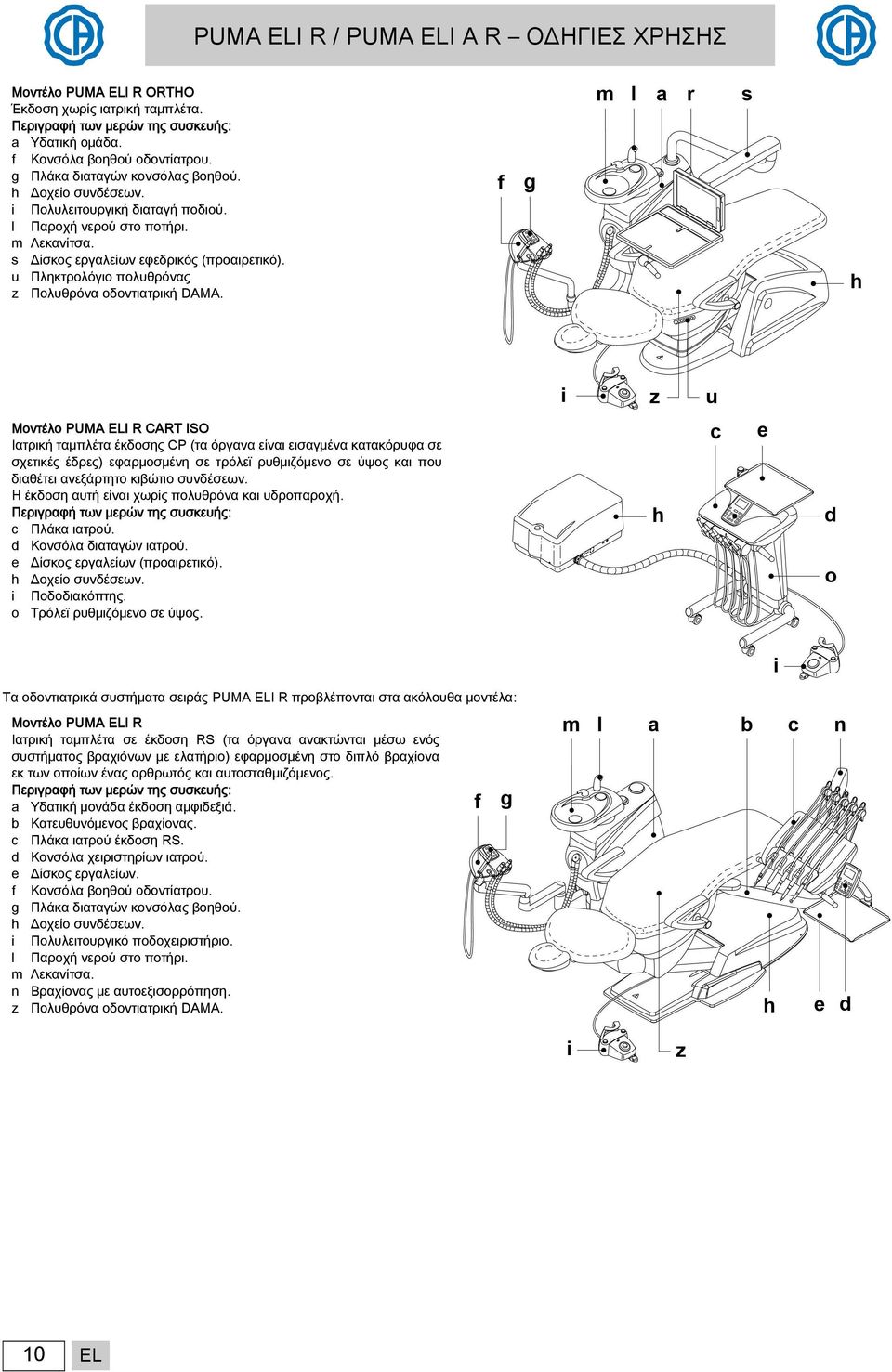

10 Μοντέλο PUMA ELI R ORTHO Έκδοση χωρίς ιατρική ταμπλέτα. Περιγραφή των μερών της συσκευής: a Υδατική ομάδα. f Κονσόλα βοηθού οδοντίατρου. g Πλάκα διαταγών κονσόλας βοηθού. h Δοχείο συνδέσεων. i Πολυλειτουργική διαταγή ποδιού. l Παροχή νερού στο ποτήρι. m Λεκανίτσα. s Δίσκος εργαλείων εφεδρικός (προαιρετικό). u Πληκτρολόγιο πολυθρόνας z Πολυθρόνα οδοντιατρική DAMA. Μοντέλο PUMA ELI R CART ISO Ιατρική ταμπλέτα έκδοσης CP (τα όργανα είναι εισαγμένα κατακόρυφα σε σχετικές έδρες) εφαρμοσμένη σε τρόλεϊ ρυθμιζόμενο σε ύψος και που διαθέτει ανεξάρτητο κιβώτιο συνδέσεων. Η έκδοση αυτή είναι χωρίς πολυθρόνα και υδροπαροχή. Περιγραφή των μερών της συσκευής: c Πλάκα ιατρού. d Κονσόλα διαταγών ιατρού. e Δίσκος εργαλείων (προαιρετικό). h Δοχείο συνδέσεων. i Ποδοδιακόπτης. o Τρόλεϊ ρυθμιζόμενο σε ύψος. Τα οδοντιατρικά συστήματα σειράς PUMA ELI R προβλέπονται στα ακόλουθα μοντέλα: Μοντέλο PUMA ELI R Ιατρική ταμπλέτα σε έκδοση RS (τα όργανα ανακτώνται μέσω ενός συστήματος βραχιόνων με ελατήριο) εφαρμοσμένη στο διπλό βραχίονα εκ των οποίων ένας αρθρωτός και αυτοσταθμιζόμενος. Περιγραφή των μερών της συσκευής: a Υδατική μονάδα έκδοση αμφιδεξιά. b Κατευθυνόμενος βραχίονας. c Πλάκα ιατρού έκδοση RS. d Κονσόλα χειριστηρίων ιατρού. e Δίσκος εργαλείων. f Κονσόλα βοηθού οδοντίατρου. g Πλάκα διαταγών κονσόλας βοηθού. h Δοχείο συνδέσεων. i Πολυλειτουργικό ποδοχειριστήριο. l Παροχή νερού στο ποτήρι. m Λεκανίτσα. n Βραχίονας με αυτοεξισορρόπηση. z Πολυθρόνα οδοντιατρική DAMA. 10 EL

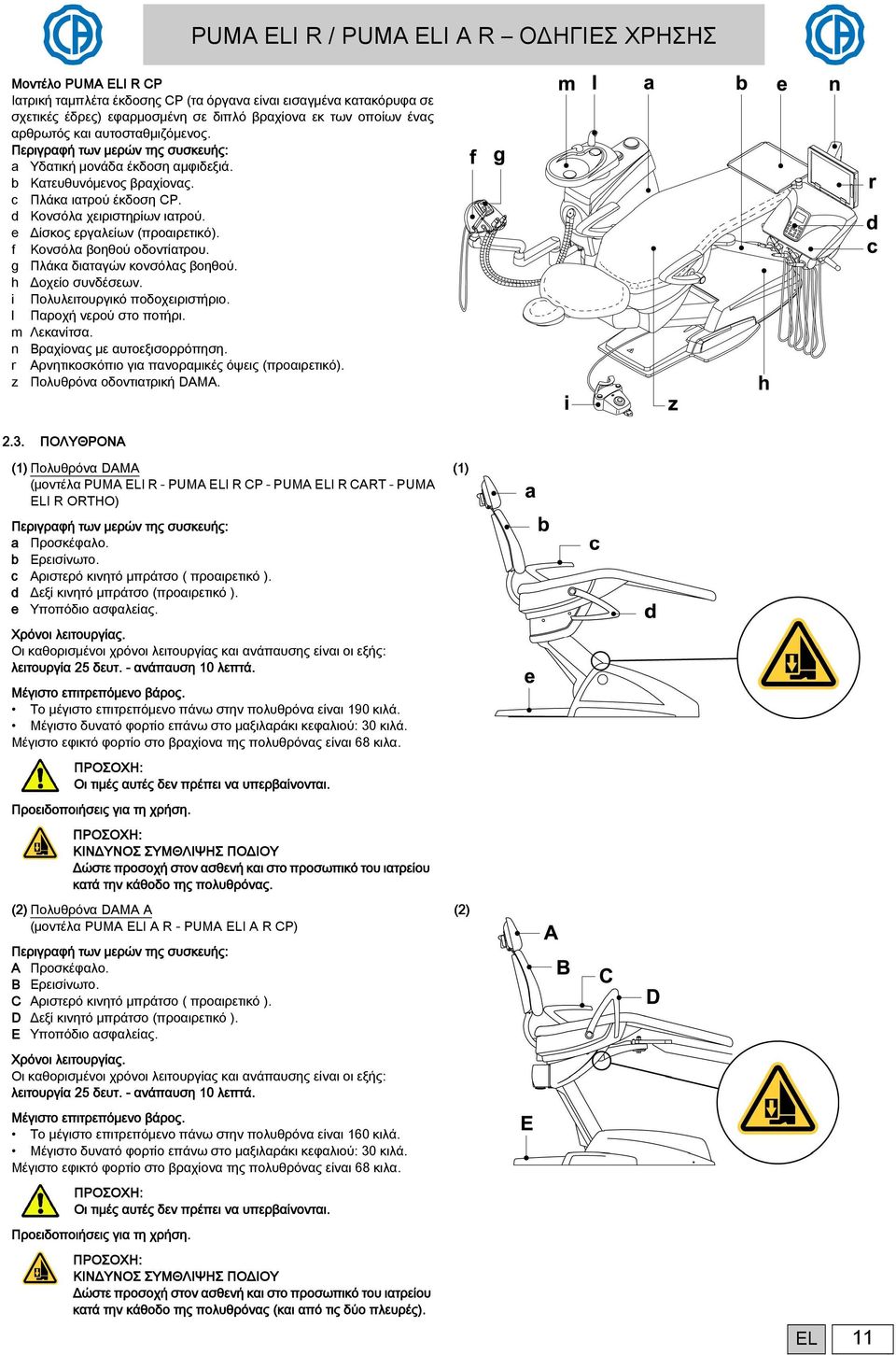

11 Μοντέλο PUMA ELI R CP Ιατρική ταμπλέτα έκδοσης CP (τα όργανα είναι εισαγμένα κατακόρυφα σε σχετικές έδρες) εφαρμοσμένη σε διπλό βραχίονα εκ των οποίων ένας αρθρωτός και αυτοσταθμιζόμενος. Περιγραφή των μερών της συσκευής: a Υδατική μονάδα έκδοση αμφιδεξιά. b Κατευθυνόμενος βραχίονας. c Πλάκα ιατρού έκδοση CP. d Κονσόλα χειριστηρίων ιατρού. e Δίσκος εργαλείων (προαιρετικό). f Κονσόλα βοηθού οδοντίατρου. g Πλάκα διαταγών κονσόλας βοηθού. h Δοχείο συνδέσεων. i Πολυλειτουργικό ποδοχειριστήριο. l Παροχή νερού στο ποτήρι. m Λεκανίτσα. n Βραχίονας με αυτοεξισορρόπηση. r Αρνητικοσκόπιο για πανοραμικές όψεις (προαιρετικό). z Πολυθρόνα οδοντιατρική DAMA ΠΟΛΥΘΡΟΝΑ (1) Πολυθρόνα DAMA (μοντέλα PUMA ELI R - PUMA ELI R CP - PUMA ELI R CART - PUMA ELI R ORTHO) (1) Περιγραφή των μερών της συσκευής: a Προσκέφαλο. b Ερεισίνωτο. c Αριστερό κινητό μπράτσο ( προαιρετικό ). d Δεξί κινητό μπράτσο (προαιρετικό ). e Υποπόδιο ασφαλείας. Χρόνοι λειτουργίας. Οι καθορισμένοι χρόνοι λειτουργίας και ανάπαυσης είναι οι εξής: λειτουργία 25 δευτ. - ανάπαυση 10 λεπτά. Μέγιστο επιτρεπόμενο βάρος. Το μέγιστο επιτρεπόμενο πάνω στην πολυθρόνα είναι 190 κιλά. Μέγιστο δυνατό φορτίο επάνω στο μαξιλαράκι κεφαλιού: 30 κιλά. Μέγιστο εφικτό φορτίο στο βραχίονα της πολυθρόνας είναι 68 κιλα. Οι τιμές αυτές δεν πρέπει να υπερβαίνονται. Προειδοποιήσεις για τη χρήση. ΚΙΝΔΥΝΟΣ ΣΥΜΘΛΙΨΗΣ ΠΟΔΙΟΥ Δώστε προσοχή στον ασθενή και στο προσωπικό του ιατρείου κατά την κάθοδο της πολυθρόνας. (2) Πολυθρόνα DAMA A (μοντέλα PUMA ELI A R - PUMA ELI A R CP) (2) Περιγραφή των μερών της συσκευής: Α Προσκέφαλο. Β Ερεισίνωτο. C Αριστερό κινητό μπράτσο ( προαιρετικό ). D Δεξί κινητό μπράτσο (προαιρετικό ). E Υποπόδιο ασφαλείας. Χρόνοι λειτουργίας. Οι καθορισμένοι χρόνοι λειτουργίας και ανάπαυσης είναι οι εξής: λειτουργία 25 δευτ. - ανάπαυση 10 λεπτά. Μέγιστο επιτρεπόμενο βάρος. Το μέγιστο επιτρεπόμενο πάνω στην πολυθρόνα είναι 160 κιλά. Μέγιστο δυνατό φορτίο επάνω στο μαξιλαράκι κεφαλιού: 30 κιλά. Μέγιστο εφικτό φορτίο στο βραχίονα της πολυθρόνας είναι 68 κιλα. Οι τιμές αυτές δεν πρέπει να υπερβαίνονται. Προειδοποιήσεις για τη χρήση. ΚΙΝΔΥΝΟΣ ΣΥΜΘΛΙΨΗΣ ΠΟΔΙΟΥ Δώστε προσοχή στον ασθενή και στο προσωπικό του ιατρείου κατά την κάθοδο της πολυθρόνας (και από τις δύο πλευρές). EL 11

12 2.4. ΕΙΔΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΜΟΝΤΕΛΑ PUMA ELI R CART και PUMA ELI R CART ISO Σε φάση εγκατάστασης της συσκευής, η ταμπλέτα του cart μπορεί να ρυθμιστεί σε ύψος διαμέσου 3 προκαθορισμένων θέσεων εργασίας: ΕΛΑΧ. (80 cm) - ΜΕΣ. (90 cm) - ΜΕΓ. (100 cm). τα μεγέθη αναφέρονται στην ταμπλέτα χωρίς δίσκο εργαλείων. Η ρύθμιση σε ύψος της ταμπλέτας θα πρέπει να γίνει αποκλειστικά από εξουσιοδοτημένο τεχνικό της CASTELLINI. Κατά τη μετακίνηση του cart, δώστε προσοχή μήπως υπάρχουν σκαλοπάτια ή/και οριζόντια εμπόδια γιατί μπορεί να παρουσιαστεί μια κατάσταση αστάθειας ή/και ανατροπής του ίδιου του cart ΜΕΤΑΤΡΟΠΗ ΧΕΙΡΟΥΡΓΙΚΗΣ ΜΟΝΑΔΑΣ (ΜΟΝΟ ΣΤΑ ΜΟΝΤΕΛΑ PUMA ELI A R και PUMA ELI A R CP) Για τη μετατροπή της χειρουργικής μονάδας από την έκδοση για δεξιόχειρες χειριστές στην έκδοση για αριστερόχειρες χειριστές πρέπει να προχωρήσετε ως εξής: Πρώτα, προετοιμάστε τη χειρουργική μονάδα για τη μετατροπή φέρνοντας το ερισεινωτό του καθίσματος σε κατακόρυφη θέση, ανυψώνοντας την πολυθρόνα τουλάχιστον έως το μισό της κατακόρυφης διαδρομής και τοποθετήστε το βραχίονα και το σώμα της ταμπλέτας ιατρού σε κεντρική θέση σε σχέση με τη βάση της πολυθρόνας, έτσι ώστε να μην καταλαμβάνει χώρο στα πλαϊνά. Στο σημείο αυτό συνιστάται να σβήσετε τη χειρουργική μονάδα για να αποφύγετε τυχαία ενεργοποίηση που θα μπορούσε να δημιουργήσει επικίνδυνες καταστάσεις. Αφαιρέστε το κάρτερ ( a ) που καλύπτει τον κοντό βραχίονα στήριξης της υδατικής μονάδας και μπλοκάρει την κίνηση. Σηκώστε το στοιχείο ( k ) που μπλοκάρει τον κοντό βραχίονα. μετακινήστε ελαφρά τους βραχίονες σε σχέση με τους στροφείς για να ευνοήσετε το ξεμπλοκάρισμα του στοιχείου. Περιστρέψτε το συγκρότημα βραχιόνων της ταμπλέτας βοηθού έως ότου επιτεχυθεί μια συμπαγής θέση σε σχέση με την υδατική μονάδα. Ξεκινήστε την περιστροφή της υδατικής μονάδας και του σχετικού βραχίονα. Κατά τη διάρκεια αυτής της εργασίας, αποφύγετε να επεκτείνετε πλευρικά προς τα έξω τους βραχίονες της ενδεχόμενης χειρουργικής λυχνίας για να αποφευχθούν υπερβολικές ανισορροπίες της συσκευής. Όταν η υδατική μονάδα βρίσκεται στην ίδια ευθεία της πολυθρόνας περιστρέψτε τους βραχίονες ( β ) της ταμπλέτας βοηθού στη νέα θέση εργασίας. Κατά τη διάρκεια αυτών των ελιγμών δώστε προσοχή ώστε να μην συμπιεστούν οι σωλήνες αναρρόφησης και τα κορδόνια των οργάνων. 12 EL

13 Ολοκληρώστε την περιστροφή του υδατικού συγκροτήματος αριστερά μετακινώντας το σε κανονική θέση χρήσης για αριστερόχειρες. βεβαιωθείτε ότι το στοιχείο ( k ) μπλοκάρει σωστά τον κοντό βραχίονα στη νέα θέση. Περιστρέψτε χειροκίνητα τη λεκανίτσα στη νέα θέση στο τέλος διαδρομής. Μετακινήστε τον πείρο ( c ) αναστολής περιστροφής του βραχίονα ιατρικής ταμπλέτας στην αντίθετη οπή για να ρυθμίσετε τη σωστή ζώνη χρήσης του βραχίονα. Η μη τοποθέτηση του πείρου τέλους διαδρομής επιτρέπει στο βραχίονα, κατά τη διάρκεια των ελιγμών συνήθους χρήσης, να προσκρούσει στο υδατικό σώμα και να προκαλέσει ζημιά. Τέλος, επανατοποθετήστε το κάρτερ ( a ) φροντίζοντας οι πείροι του κάρτερ να τοποθετηθούν σωστά στις αντίστοιχες έδρες του κοντού βραχίονα έτσι ώστε να μπλοκάρει το η υδατική μονάδα. Τώρα η χειρουργική μονάδ είναι έτοιμη για χρήση στην ιδανική έκδοση για αριστερόχειρες. Πριν ενεργοποιήσετε εκ νέου τη χειρουργική μονάδα ένας καλός κανόνας είναι να βεβαιωθείτε ότι ολόκληρη η συσκευή βρίσκεται στην κατάλληλη θέση χρήσης. EL 13

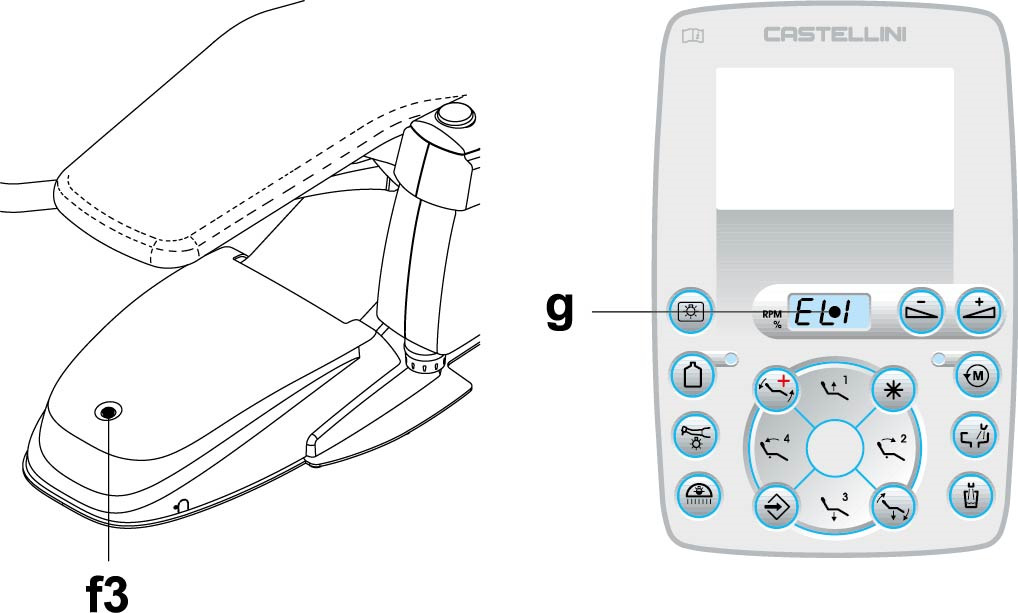

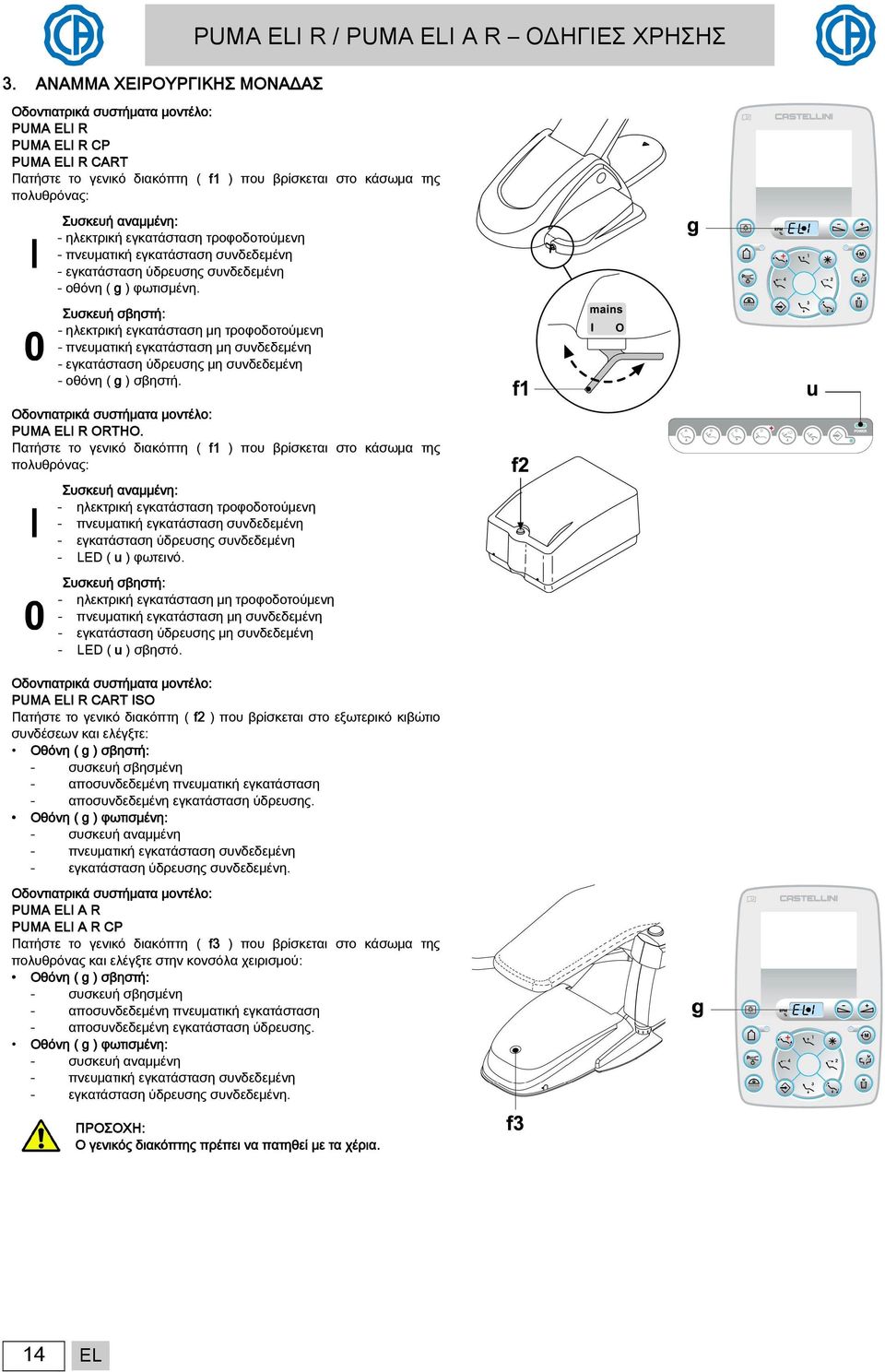

14 3. ΑΝΑΜΜΑ ΧΕΙΡΟΥΡΓΙΚΗΣ ΜΟΝΑΔΑΣ PUMA ELI R / PUMA ELI A R ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Οδοντιατρικά συστήματα μοντέλο: PUMA ELI R PUMA ELI R CP PUMA ELI R CART Πατήστε το γενικό διακόπτη ( f1 ) που βρίσκεται στο κάσωμα της πολυθρόνας: Συσκευή αναμμένη: - ηλεκτρική εγκατάσταση τροφοδοτούμενη - πνευματική εγκατάσταση συνδεδεμένη - εγκατάσταση ύδρευσης συνδεδεμένη - οθόνη ( g ) φωτισμένη. Συσκευή σβηστή: - ηλεκτρική εγκατάσταση μη τροφοδοτούμενη - πνευματική εγκατάσταση μη συνδεδεμένη - εγκατάσταση ύδρευσης μη συνδεδεμένη - οθόνη ( g ) σβηστή. Οδοντιατρικά συστήματα μοντέλο: PUMA ELI R ORTHO. Πατήστε το γενικό διακόπτη ( f1 ) που βρίσκεται στο κάσωμα της πολυθρόνας: Συσκευή αναμμένη: - ηλεκτρική εγκατάσταση τροφοδοτούμενη - πνευματική εγκατάσταση συνδεδεμένη - εγκατάσταση ύδρευσης συνδεδεμένη - LED ( u ) φωτεινό. Συσκευή σβηστή: - ηλεκτρική εγκατάσταση μη τροφοδοτούμενη - πνευματική εγκατάσταση μη συνδεδεμένη - εγκατάσταση ύδρευσης μη συνδεδεμένη - LED ( u ) σβηστό. Οδοντιατρικά συστήματα μοντέλο: PUMA ELI R CART ISO Πατήστε το γενικό διακόπτη ( f2 ) που βρίσκεται στο εξωτερικό κιβώτιο συνδέσεων και ελέγξτε: Οθόνη ( g ) σβηστή: - συσκευή σβησμένη - αποσυνδεδεμένη πνευματική εγκατάσταση - αποσυνδεδεμένη εγκατάσταση ύδρευσης. Οθόνη ( g ) φωτισμένη: - συσκευή αναμμένη - πνευματική εγκατάσταση συνδεδεμένη - εγκατάσταση ύδρευσης συνδεδεμένη. Οδοντιατρικά συστήματα μοντέλο: PUMA ELI A R PUMA ELI A R CP Πατήστε το γενικό διακόπτη ( f3 ) που βρίσκεται στο κάσωμα της πολυθρόνας και ελέγξτε στην κονσόλα χειρισμού: Οθόνη ( g ) σβηστή: - συσκευή σβησμένη - αποσυνδεδεμένη πνευματική εγκατάσταση - αποσυνδεδεμένη εγκατάσταση ύδρευσης. Οθόνη ( g ) φωτισμένη: - συσκευή αναμμένη - πνευματική εγκατάσταση συνδεδεμένη - εγκατάσταση ύδρευσης συνδεδεμένη. Ο γενικός διακόπτης πρέπει να πατηθεί με τα χέρια. 14 EL

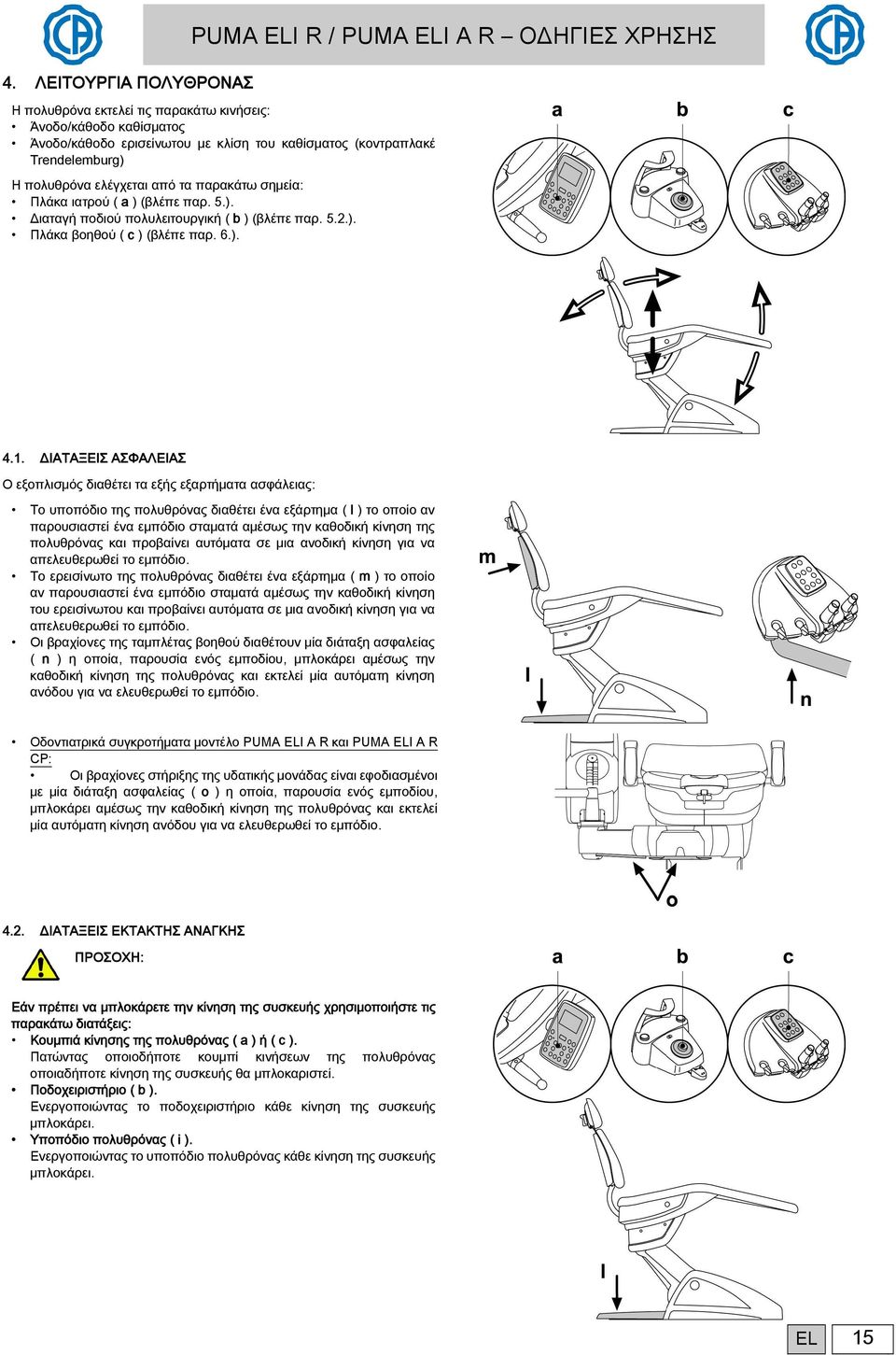

15 4. ΛΕΙΤΟΥΡΓΙΑ ΠΟΛΥΘΡΟΝΑΣ PUMA ELI R / PUMA ELI A R ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Η πολυθρόνα εκτελεί τις παρακάτω κινήσεις: Άνοδο/κάθοδο καθίσματος Άνοδο/κάθοδο ερισείνωτου με κλίση του καθίσματος (κοντραπλακέ Trendelemburg) Η πολυθρόνα ελέγχεται από τα παρακάτω σημεία: Πλάκα ιατρού ( a ) (βλέπε παρ. 5.). Διαταγή ποδιού πολυλειτουργική ( b ) (βλέπε παρ. 5.2.). Πλάκα βοηθού ( c ) (βλέπε παρ. 6.) ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Ο εξοπλισμός διαθέτει τα εξής εξαρτήματα ασφάλειας: Το υποπόδιο της πολυθρόνας διαθέτει ένα εξάρτημα ( l ) το οποίο αν παρουσιαστεί ένα εμπόδιο σταματά αμέσως την καθοδική κίνηση της πολυθρόνας και προβαίνει αυτόματα σε μια ανοδική κίνηση για να απελευθερωθεί το εμπόδιο. Το ερεισίνωτο της πολυθρόνας διαθέτει ένα εξάρτημα ( m ) το οποίο αν παρουσιαστεί ένα εμπόδιο σταματά αμέσως την καθοδική κίνηση του ερεισίνωτου και προβαίνει αυτόματα σε μια ανοδική κίνηση για να απελευθερωθεί το εμπόδιο. Οι βραχίονες της ταμπλέτας βοηθού διαθέτουν μία διάταξη ασφαλείας ( n ) η οποία, παρουσία ενός εμποδίου, μπλοκάρει αμέσως την καθοδική κίνηση της πολυθρόνας και εκτελεί μία αυτόματη κίνηση ανόδου για να ελευθερωθεί το εμπόδιο. Οδοντιατρικά συγκροτήματα μοντέλο PUMA ELI A R και PUMA ELI A R CP: Οι βραχίονες στήριξης της υδατικής μονάδας είναι εφοδιασμένοι με μία διάταξη ασφαλείας ( ο ) η οποία, παρουσία ενός εμποδίου, μπλοκάρει αμέσως την καθοδική κίνηση της πολυθρόνας και εκτελεί μία αυτόματη κίνηση ανόδου για να ελευθερωθεί το εμπόδιο ΔΙΑΤΑΞΕΙΣ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ Εάν πρέπει να μπλοκάρετε την κίνηση της συσκευής χρησιμοποιήστε τις παρακάτω διατάξεις: Κουμπιά κίνησης της πολυθρόνας ( a ) ή ( c ). Πατώντας οποιοδήποτε κουμπί κινήσεων της πολυθρόνας οποιαδήποτε κίνηση της συσκευής θα μπλοκαριστεί. Ποδοχειριστήριο ( b ). Ενεργοποιώντας το ποδοχειριστήριο κάθε κίνηση της συσκευής μπλοκάρει. Υποπόδιο πολυθρόνας ( i ). Ενεργοποιώντας το υποπόδιο πολυθρόνας κάθε κίνηση της συσκευής μπλοκάρει. EL 15

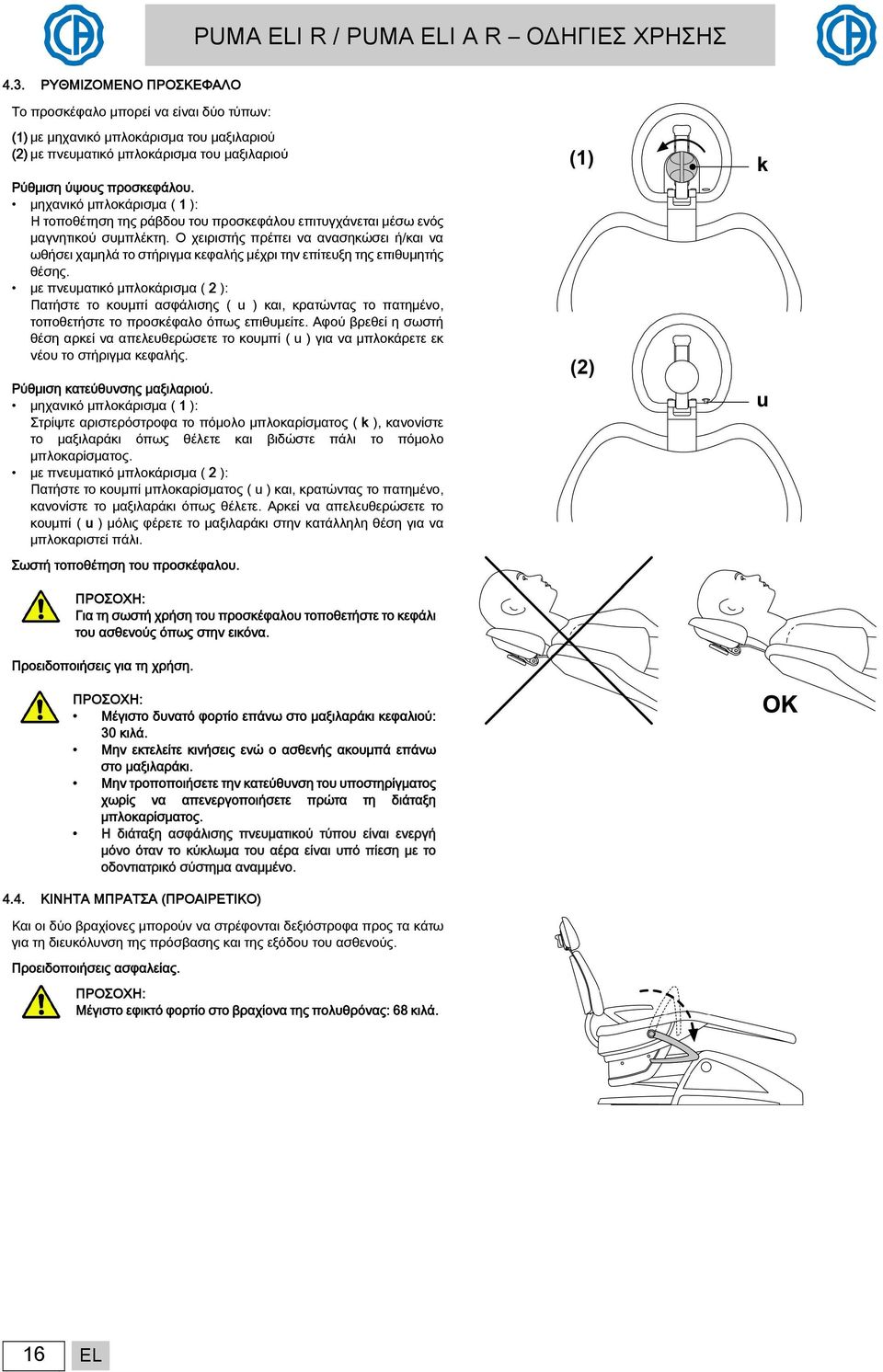

16 4.3. ΡΥΘΜΙΖΟΜΕΝΟ ΠΡΟΣΚΕΦΑΛΟ Το προσκέφαλο μπορεί να είναι δύο τύπων: (1) με μηχανικό μπλοκάρισμα του μαξιλαριού (2) με πνευματικό μπλοκάρισμα του μαξιλαριού Ρύθμιση ύψους προσκεφάλου. μηχανικό μπλοκάρισμα ( 1 ): Η τοποθέτηση της ράβδου του προσκεφάλου επιτυγχάνεται μέσω ενός μαγνητικού συμπλέκτη. Ο χειριστής πρέπει να ανασηκώσει ή/και να ωθήσει χαμηλά το στήριγμα κεφαλής μέχρι την επίτευξη της επιθυμητής θέσης. με πνευματικό μπλοκάρισμα ( 2 ): Πατήστε το κουμπί ασφάλισης ( u ) και, κρατώντας το πατημένο, τοποθετήστε το προσκέφαλο όπως επιθυμείτε. Αφού βρεθεί η σωστή θέση αρκεί να απελευθερώσετε το κουμπί ( u ) για να μπλοκάρετε εκ νέου το στήριγμα κεφαλής. Ρύθμιση κατεύθυνσης μαξιλαριού. μηχανικό μπλοκάρισμα ( 1 ): Στρίψτε αριστερόστροφα το πόμολο μπλοκαρίσματος ( k ), κανονίστε το μαξιλαράκι όπως θέλετε και βιδώστε πάλι το πόμολο μπλοκαρίσματος. με πνευματικό μπλοκάρισμα ( 2 ): Πατήστε το κουμπί μπλοκαρίσματος ( u ) και, κρατώντας το πατημένο, κανονίστε το μαξιλαράκι όπως θέλετε. Αρκεί να απελευθερώσετε το κουμπί ( u ) μόλις φέρετε το μαξιλαράκι στην κατάλληλη θέση για να μπλοκαριστεί πάλι. Σωστή τοποθέτηση του προσκέφαλου. Για τη σωστή χρήση του προσκέφαλου τοποθετήστε το κεφάλι του ασθενούς όπως στην εικόνα. Προειδοποιήσεις για τη χρήση. Μέγιστο δυνατό φορτίο επάνω στο μαξιλαράκι κεφαλιού: 30 κιλά. Μην εκτελείτε κινήσεις ενώ ο ασθενής ακουμπά επάνω στο μαξιλαράκι. Μην τροποποιήσετε την κατεύθυνση του υποστηρίγματος χωρίς να απενεργοποιήσετε πρώτα τη διάταξη μπλοκαρίσματος. Η διάταξη ασφάλισης πνευματικού τύπου είναι ενεργή μόνο όταν το κύκλωμα του αέρα είναι υπό πίεση με το οδοντιατρικό σύστημα αναμμένο ΚΙΝΗΤΑ ΜΠΡΑΤΣΑ (ΠΡΟΑΙΡΕΤΙΚΟ) Και οι δύο βραχίονες μπορούν να στρέφονται δεξιόστροφα προς τα κάτω για τη διευκόλυνση της πρόσβασης και της εξόδου του ασθενούς. Προειδοποιήσεις ασφαλείας. Μέγιστο εφικτό φορτίο στο βραχίονα της πολυθρόνας: 68 κιλά. 16 EL

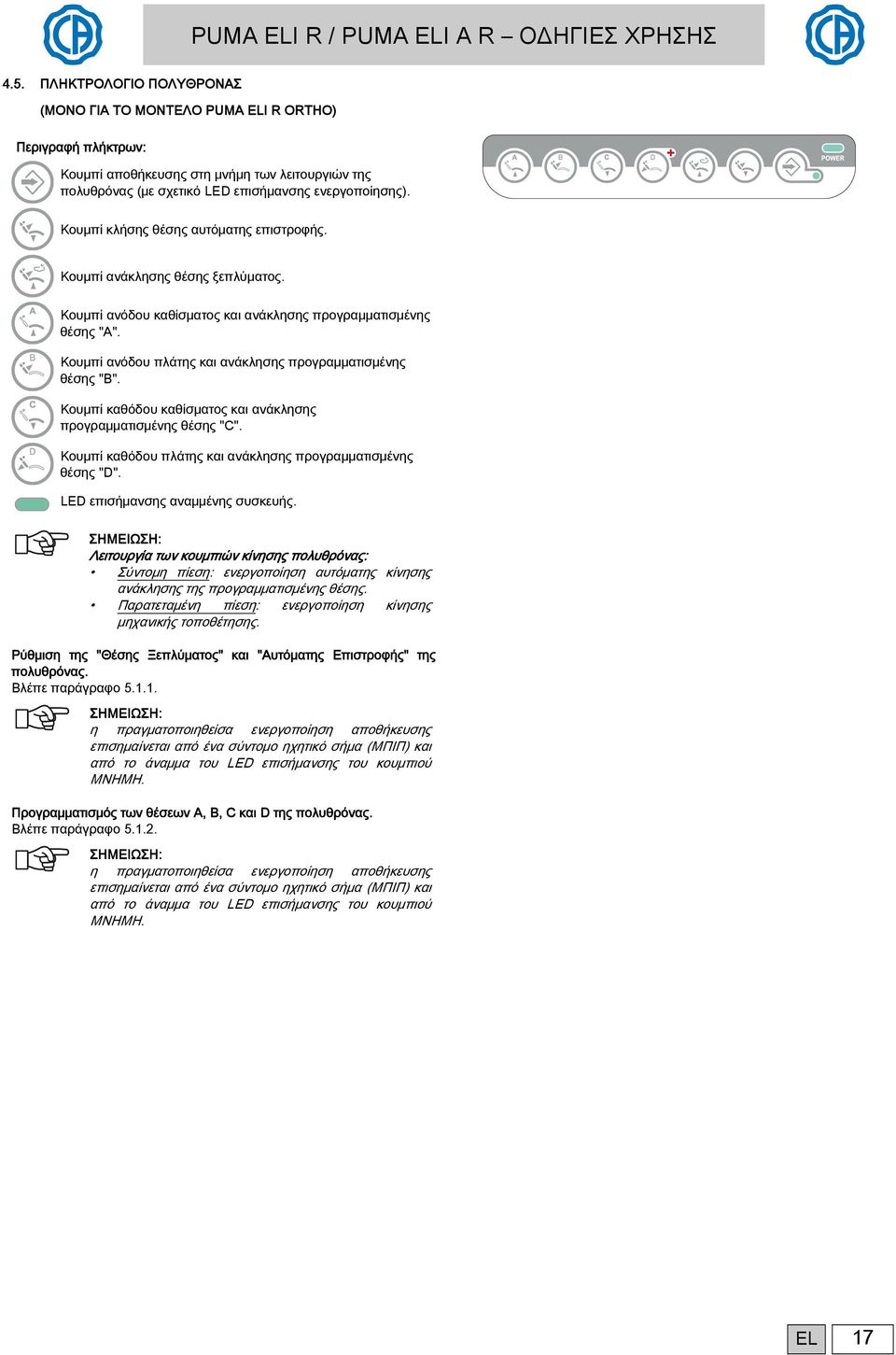

17 4.5. ΠΛΗΚΤΡΟΛΟΓΙΟ ΠΟΛΥΘΡΟΝΑΣ (ΜΟΝΟ ΓΙΑ ΤΟ ΜΟΝΤΕΛΟ PUMA ELI R ORTHO) Περιγραφή πλήκτρων: Κουμπί αποθήκευσης στη μνήμη των λειτουργιών της πολυθρόνας (με σχετικό LED επισήμανσης ενεργοποίησης). Κουμπί κλήσης θέσης αυτόματης επιστροφής. Κουμπί ανάκλησης θέσης ξεπλύματος. Κουμπί ανόδου καθίσματος και ανάκλησης προγραμματισμένης θέσης "A". Κουμπί ανόδου πλάτης και ανάκλησης προγραμματισμένης θέσης "B". Κουμπί καθόδου καθίσματος και ανάκλησης προγραμματισμένης θέσης "C". Κουμπί καθόδου πλάτης και ανάκλησης προγραμματισμένης θέσης "D". LED επισήμανσης αναμμένης συσκευής. Λειτουργία των κουμπιών κίνησης πολυθρόνας: Σύντομη πίεση: ενεργοποίηση αυτόματης κίνησης ανάκλησης της προγραμματισμένης θέσης. Παρατεταμένη πίεση: ενεργοποίηση κίνησης μηχανικής τοποθέτησης. Ρύθμιση της "Θέσης Ξεπλύματος" και "Αυτόματης Επιστροφής" της πολυθρόνας. Βλέπε παράγραφο η πραγματοποιηθείσα ενεργοποίηση αποθήκευσης επισημαίνεται από ένα σύντομο ηχητικό σήμα (ΜΠΙΠ) και από το άναμμα του LED επισήμανσης του κουμπιού ΜΝΗΜΗ. Προγραμματισμός των θέσεων A, B, C και D της πολυθρόνας. Βλέπε παράγραφο η πραγματοποιηθείσα ενεργοποίηση αποθήκευσης επισημαίνεται από ένα σύντομο ηχητικό σήμα (ΜΠΙΠ) και από το άναμμα του LED επισήμανσης του κουμπιού ΜΝΗΜΗ. EL 17

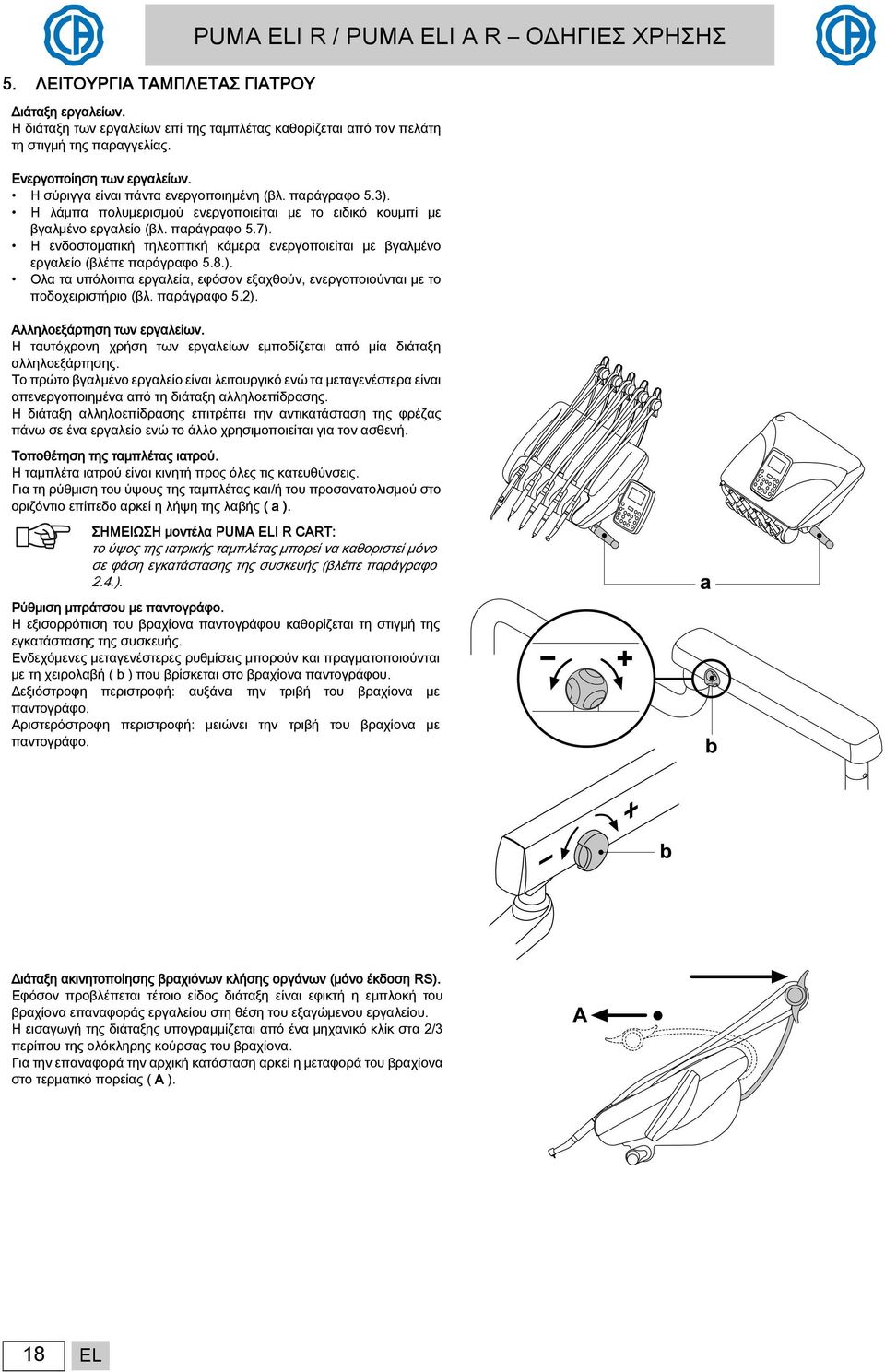

18 5. ΛΕΙΤΟΥΡΓΙΑ ΤΑΜΠΛΕΤΑΣ ΓΙΑΤΡΟΥ PUMA ELI R / PUMA ELI A R ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Διάταξη εργαλείων. Η διάταξη των εργαλείων επί της ταμπλέτας καθορίζεται από τον πελάτη τη στιγμή της παραγγελίας. Ενεργοποίηση των εργαλείων. Η σύριγγα είναι πάντα ενεργοποιημένη (βλ. παράγραφο 5.3). Η λάμπα πολυμερισμού ενεργοποιείται με το ειδικό κουμπί με βγαλμένο εργαλείο (βλ. παράγραφο 5.7). Η ενδοστοματική τηλεοπτική κάμερα ενεργοποιείται με βγαλμένο εργαλείο (βλέπε παράγραφο 5.8.). Ολα τα υπόλοιπα εργαλεία, εφόσον εξαχθούν, ενεργοποιούνται με το ποδοχειριστήριο (βλ. παράγραφο 5.2). Αλληλοεξάρτηση των εργαλείων. Η ταυτόχρονη χρήση των εργαλείων εμποδίζεται από μία διάταξη αλληλοεξάρτησης. Το πρώτο βγαλμένο εργαλείο είναι λειτουργικό ενώ τα μεταγενέστερα είναι απενεργοποιημένα από τη διάταξη αλληλοεπίδρασης. Η διάταξη αλληλοεπίδρασης επιτρέπει την αντικατάσταση της φρέζας πάνω σε ένα εργαλείο ενώ το άλλο χρησιμοποιείται για τον ασθενή. Τοποθέτηση της ταμπλέτας ιατρού. Η ταμπλέτα ιατρού είναι κινητή προς όλες τις κατευθύνσεις. Για τη ρύθμιση του ύψους της ταμπλέτας και/ή του προσανατολισμού στο οριζόντιο επίπεδο αρκεί η λήψη της λαβής ( a ). ΣΗΜΕΙΩΣΗ μοντέλα PUMA ELI R CART: το ύψος της ιατρικής ταμπλέτας μπορεί να καθοριστεί μόνο σε φάση εγκατάστασης της συσκευής (βλέπε παράγραφο 2.4.). Ρύθμιση μπράτσου με παντογράφο. Η εξισορρόπιση του βραχίονα παντογράφου καθορίζεται τη στιγμή της εγκατάστασης της συσκευής. Ενδεχόμενες μεταγενέστερες ρυθμίσεις μπορούν και πραγματοποιούνται με τη χειρολαβή ( b ) που βρίσκεται στο βραχίονα παντογράφου. Δεξιόστροφη περιστροφή: αυξάνει την τριβή του βραχίονα με παντογράφο. Αριστερόστροφη περιστροφή: μειώνει την τριβή του βραχίονα με παντογράφο. Διάταξη ακινητοποίησης βραχιόνων κλήσης οργάνων (μόνο έκδοση RS). Εφόσον προβλέπεται τέτοιο είδος διάταξη είναι εφικτή η εμπλοκή του βραχίονα επαναφοράς εργαλείου στη θέση του εξαγώμενου εργαλείου. Η εισαγωγή της διάταξης υπογραμμίζεται από ένα μηχανικό κλίκ στα 2/3 περίπου της ολόκληρης κούρσας του βραχίονα. Για την επαναφορά την αρχική κατάσταση αρκεί η μεταφορά του βραχίονα στο τερματικό πορείας ( Α ). 18 EL

19 ίσκος εργαλείων. Ο δίσκος εργαλείων ( f ) είναι από ανοξείδωτο ατσάλι και μπορεί εύκολα να αφαιρεθεί από τη σχετική βάση στήριξης. Μέγιστο επιτρεπτό φορτίο στο δίσκο εργαλείων ( f ): 2 Kg κατανεμημένο. Καθαρισμός χειρολαβής ταμπλέτας ιατρού. Καθαρίστε τη λαβή της ταμπλέτας χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). Καθαρισμός ιατρικής ταμπλέτας. Καθαρίστε τη λαβή της ταμπλέτας χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). ΣΗΜΕΙΩΣΗ για ταμπλέτες της έκδοσης RS: Η βάση εργαλείων ( u ) από σλικόνη μπορεί να αποστειρωθεί σε αυτόκαυστο στους 121 (κύκλος αποστείρωσης λάστιχου). Κορδόνια οργάνου. Καθαρίστε το κορδόνι οργάνου χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). Για την αφαίρεση του κορδονιού επικοινωνήστε με την Τεχνική Υποστήριξη. EL 19

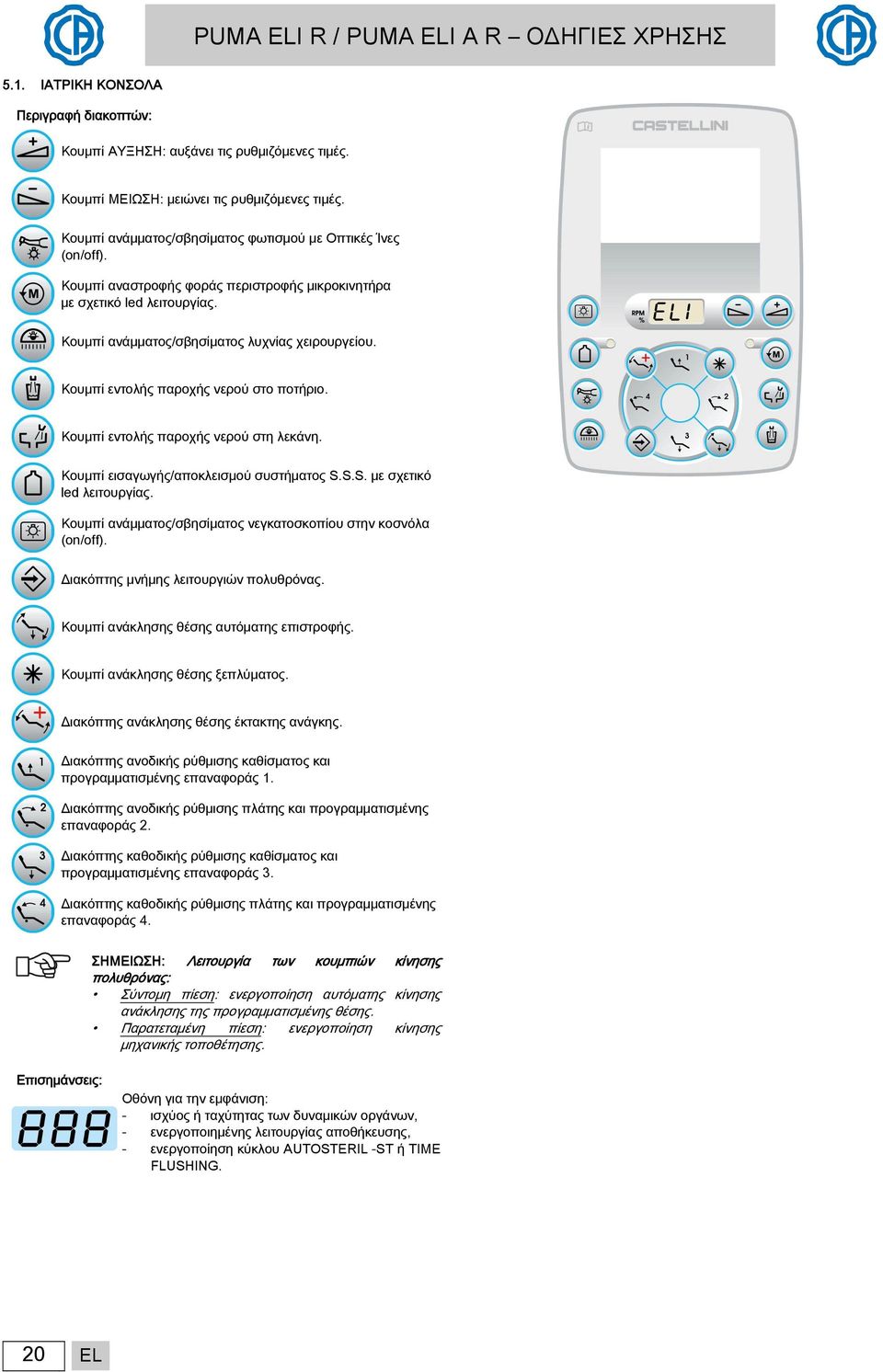

20 5.1. ΙΑΤΡΙΚΗ ΚΟΝΣΟΛΑ Περιγραφή διακοπτών: Κουμπί ΑΥΞΗΣΗ: αυξάνει τις ρυθμιζόμενες τιμές. Κουμπί ΜΕΙΩΣΗ: μειώνει τις ρυθμιζόμενες τιμές. Κουμπί ανάμματος/σβησίματος φωτισμού με Οπτικές Ίνες (on/off). Κουμπί αναστροφής φοράς περιστροφής μικροκινητήρα με σχετικό led λειτουργίας. Κουμπί ανάμματος/σβησίματος λυχνίας χειρουργείου. Κουμπί εντολής παροχής νερού στο ποτήριο. Κουμπί εντολής παροχής νερού στη λεκάνη. Κουμπί εισαγωγής/αποκλεισμού συστήματος S.S.S. με σχετικό led λειτουργίας. Κουμπί ανάμματος/σβησίματος νεγκατοσκοπίου στην κοσνόλα (on/off). Διακόπτης μνήμης λειτουργιών πολυθρόνας. Κουμπί ανάκλησης θέσης αυτόματης επιστροφής. Κουμπί ανάκλησης θέσης ξεπλύματος. Διακόπτης ανάκλησης θέσης έκτακτης ανάγκης. Διακόπτης ανοδικής ρύθμισης καθίσματος και προγραμματισμένης επαναφοράς 1. Διακόπτης ανοδικής ρύθμισης πλάτης και προγραμματισμένης επαναφοράς 2. Διακόπτης καθοδικής ρύθμισης καθίσματος και προγραμματισμένης επαναφοράς 3. Διακόπτης καθοδικής ρύθμισης πλάτης και προγραμματισμένης επαναφοράς 4. Λειτουργία των κουμπιών κίνησης πολυθρόνας: Σύντομη πίεση: ενεργοποίηση αυτόματης κίνησης ανάκλησης της προγραμματισμένης θέσης. Παρατεταμένη πίεση: ενεργοποίηση κίνησης μηχανικής τοποθέτησης. Επισημάνσεις: Οθόνη για την εμφάνιση: - ισχύος ή ταχύτητας των δυναμικών οργάνων, - ενεργοποιημένης λειτουργίας αποθήκευσης, - ενεργοποίηση κύκλου AUTOSTERIL -ST ή TIME FLUSHING. 20 EL

21 ΡΥΘΜΙΣΗ ΤΗΣ "ΘΕΣΗΣ ΞΕΠΛΥΜΑΤΟΣ" ΚΑΙ "ΑΥΤΟΜΑΤΗΣ ΕΠΑΝΑΦΟΡΑΣ" ΠΟΛΥΘΡΟΝΑΣ Ρυθμίστε την πολυθρόνα στην επιθυμητή θέση χρησιμοποιώντας τα κουμπιά χειροκίνητης μετακίνησης. Ενεργοποιήστε τη δυνατότητα αποθήκευσης πιέζοντας το κουμπί ΜΝΗΜΗ για τουλάχιστον 2 δευτερόλεπτα. Η ενεργοποίηση του τρόπου αποθήκευσης επισημαίνεται από ένα σύντομο ηχητικό σήμα (ΜΠΙΠ) και από τον αριθμό 0 να αναβοσβήνει στην οθόνη της κονσόλας. για έξοδο από τη λειτουργία αποθήκευσης χωρίς να αποθηκευτούν οι αλλαγές αρκεί να πατήσετε ξανά το κουμπί ΜΝΗΜΗ για τουλάχιστον 2 δευτερόλεπτα. Πατήστε τα κουμπιά Αυτόματη επιστροφή ή Θέση ξεπλύματος για να αντιστοιχίσετε τη θέση στο κουμπί (π.χ. Θέση ξεπλύματος ). Η καταχώρηση στη μνήμη επιβεβαιώνεται στην οθόνη από τη φωτεινή ένδειξη με τον αριθμό του κουμπιού που έχετε επιλέξει: 5 = ΑΥΤΟΜΑΤΗ ΕΠΑΝΑΦΟΡΑ 6 = ΘΕΣΗ ΞΕΒΓΑΛΜΑΤΟΣ το κουμπί "Θέση ξεπλύματος φέρει το ερεισίνωτο σε θέση ξεπλύματος δίχως τροποποίηση της θέσης του καθίσματος. Πιέζοντας πάλι το κουμπί το ερεισίνωτο θα λάβει ξανά την προηγούμενη θέση ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΩΝ ΘΕΣΕΩΝ ΤΗΣ ΠΟΛΥΘΡΟΝΑΣ Ρυθμίστε την πολυθρόνα στην επιθυμητή θέση χρησιμοποιώντας τα κουμπιά χειροκίνητης μετακίνησης. Ενεργοποιήστε τη δυνατότητα αποθήκευσης πιέζοντας το κουμπί ΜΝΗΜΗ για τουλάχιστον 2 δευτερόλεπτα. Η ενεργοποίηση του τρόπου αποθήκευσης επισημαίνεται από ένα σύντομο ηχητικό σήμα (ΜΠΙΠ) και από τον αριθμό 0 να αναβοσβήνει στην οθόνη της κονσόλας. για να βγείτε από την θέση αποθήκευσης χωρίς να πραγματοποιήσετε αλλαγές, αρκεί να πιέσετε πάλι το κουμπί ΜΝΗΜΗ για τουλάχιστον 2 δευτερόλεπτα. Πατήστε τα κουμπιά 1 ή 2 ή 3 ή 4 για να αντιστοιχίσετε τη θέση στο κουμπί (π.χ. 3). η εμφάνιση στην οθόνη της κονσόλας του αριθμού που αντιστοιχεί στο επιλεγμένο κουμπί (π.χ. 3) θα επιβεβαιώσει την πραγματοποιηθείσα αποθήκευση ΚΟΥΜΠΙ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ Το συγκεκριμένο κουμπί μπορεί να χρησιμοποιηθεί στις περιπτώσεις έκτακτης ανάγκης για να τοποθετηθεί ο ασθενής στη θέση Trendelemburg. η θέση Trendelemburg έχει ήδη καθοριστεί και δεν μπορεί να τροποποιηθεί ΑΝΑΜΜΑ ΤΟΥ ΑΡΝΗΤΙΚΟΣΚΟΠΙΟΥ Πατήστε το κουμπί ανάμματος/σβησίματος (ON/OFF). EL 21

22 5.2. ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ Το ποδοχειριστήριο μπορεί να είναι 4 τύπων: (1) Ποδοχειριστήριο "πολλαπλών λειτουργιών" (βλέπε παράγραφο ). (2) Ποδοχειριστήριο "πίεσης" (βλέπε παράγραφο ). (3) Ποδοχειριστήριο "Power Pedal" (βλέπε παράγραφο ). (4) Ποδοχειριστήριο "με πλευρική διαδρομή" (βλέπε παράγραφο ). τα ποδοχειριστήρια "με πλευρική διαδρομή" και "πίεσης" μπορούν να παρέχονται και στην έκδοση WIRELESS (βλέπε παράγραφο ) ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "ΠΟΛΛΑΠΛΩΝ ΛΕΙΤΟΥΡΓΙΩΝ Περιγραφή των μερών. 1 Χειρολαβή. 2 Λαβή χειρισμού. 3 Χειριστήριο κίνησης πολυθρόνας. 4 Χειριστήριο Chip-air/Ανάκληση θέσης ξεπλύματος ασθενούς. 5 Χειριστήριο Water Clean System /Αυτόματη επαναφορά της πολυθρόνας. 6 LED (μη ενεργό). 7 LED επισήμανσης κατάσταση φόρτισης της μπαταρίας (μόνο έκδοση WIRELESS). Λαβή χειρισμού ( 2 ). Με βγαλμένο εργαλείο Ενεργοποιεί το εργαλείο. Ρυθμίζει τον αριθμό στροφών των περιστρεφόμενων εργαλείων. Προς δεξιά: λειτουργία με spray (εφόσον διατίθεται από το επιλεγμένο εργαλείο). στο τέλος της εργασίας ενεργοποιείται αυτόματα ένα φύσημα αέρα για να εξαφανίζεται η ενδεχόμενη σταγόνα υγρού εντός των αγωγών των spray. Αυτές οι λειτουργίες της πολυθρόνας ενεργοποιούνται διατηρώντας τη θέση τέλους διαδρομής για τουλάχιστον 2 δευτερόλεπτα. οι λειτουργίες αυτές ΔΕΝ είναι ενεργές στα μοντέλα PUMA ELI R ORTHO. Λειτουργία χειριστηρίου κινήσεων πολυθρόνας ( 3 ). Ελέγχει τις παρακάτω κινήσεις: Άνοδος καθίσματος πολυθρόνας. Άνοδος πλάτης πολυθρόνας. Κάθοδος καθίσματος πολυθρόνας. Κάθοδος πλάτης πολυθρόνας. Για την διακοπή της κίνησης αφήστε το χειριστήριο. όλα τα χειριστήρια κίνησης της πολυθρόνας προκύπτουν μπλοκαρισμένα όταν ένα εργαλείο έχει εξαχθεί και είναι ενεργοποιημένο το ποδοχειριστήριο. 22 EL

23 Λειτουργία αριστερού κουμπιού ( 4 ). Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Χειριστήριο Chip-air: αποστέλλει μία ριπή αέρα στο στρόβιλο ή στο μικροκινητήρα. Η παροχή αέρα πραγματοποιείται πιέζοντας το κουμπί, η ριπή αέρα διακόπτεται όταν αφήσετε το κουμπί. Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με εργαλεία σε ανάπαυση: Ενεργοποίηση του προγράμματος "Θέση ξεπλύματος ασθενή με νερό. μία δεύτερη πίεση του κουμπιού επαναφέρει τη πολυθρόνα στη θέση εργασίας. η λειτουργία αυτή ΔΕΝ είναι ενεργή στα μοντέλα PUMA ELI R ORTHO. Λειτουργία δεξιού κουμπιού ( 5 ). Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Εντολή Water Clean System: στέλνει μία ρίψη τρεχούμενου νερού στα εργαλεία στρόβιλο, μικροκινητήρα και εργαλείο καθαρισμού πλάκας για το ξέπλυμα των αγωγών των spray. Η παροχή νερού πραγματοποιείται πιέζοντας το κουμπί. Όταν το κουμπί απελευθερώνεται η ρίψη νερού διακόπτεται και ενεργοποιείται αυτομάτως ένα φύσημα αέρα για την εξαφάνιση της υπόλοιπης υπάρχουσας σταγόνας υγρού στους αγωγούς των spray. Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με εργαλεία σε ανάπαυση: Ενεργοποίηση του προγράμματος "Αυτόματη επαναφορά της πολυθρόνας. Έκδοση WIRELESS. Ο ποδοδιακόπτης αυτός μπορεί να παρέχεται και στην έκδοση WIRELESS (βλέπε παράγραφο 5.2.4). Προστασία από τη διείσδυση υγρών. Το ποδοχειριστήριο προστατεύεται από τη διείσδυση υγρών. Βαθμός προστασίας: ΙΡΧ1. Καθαριότητα. Καθαρίστε το ποδοχειριστήριο χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). οταν το ποδοχειριστήριο γλιστράει στο δάπεδο καθαρίσατε από τη σκόνη με ένα στεγνό πανί το αντιολισθηκό λάστιχο που βρίσκεται κάτω από τη βάση ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "ΠΙΕΣΗΣ" Περιγραφή των μερών. 1 Χειρολαβή. 2 Λαβή χειρισμού. 3 Χειριστήριο κίνησης πολυθρόνας. 4 Χειριστήριο Chip-air/Ανάκληση θέσης ξεπλύματος ασθενούς. 5 Χειριστήριο Water Clean System /Αυτόματη επαναφορά της πολυθρόνας. 6 LED επισήμανσης λειτουργίας με σπρέι. 7 LED επισήμανσης κατάσταση φόρτισης της μπαταρίας (μόνο έκδοση WIRELESS). EL 23

24 Λαβή χειρισμού ( 2 ). Λειτουργία: Εξάγετε το εργαλείο. Ενεργοποιήσατε το εργαλείο πιέζοντας το μικρό πεντάλ ( a ). Ρυθμίσατε τον αριθμό στροφών/ τη δύναμη του εργαλείου με το μοχλό χειρισμού: - προς τα δεξιά: αυξάνεται, - προς τα αριστερά: μειώνεται. ο μοχλός χειρισμού ρυθμίζει την ταχύτητα/δύναμη του εργαλείου από το ελάχιστο στο μέγιστο που διατυπώθηκε από την ταμπλέτα ιατρού. Για τη διακοπή της λειτουργίας του εργαλείου αρκεί η απελευθέρωση του μικρού πεντάλ ( a ). με σπρέι ενεργό, στο τέλος εργασίας ενεργοποιείται αυτόματα ένα φύσημα αέρα για την απομάκρυνση της ενδεχόμενης σταγόνας υγρού που έχει απομείνει στους αγωγούς. Η ενεργοποίηση και η απενεργοποίηση του σπρέι στα όργανα γίνεται πατώντας τα κουμπιά ( 4 ) ή ( 5 ). Ενας σύντομος ήχος σήματος προειδοποιεί για την πραγματοποίηση της μετατροπής. Το LED ( 6 ) αναμμένο επισημαίνει τη λειτουργία με σπρέι. Λειτουργία χειριστηρίου κινήσεων πολυθρόνας ( 3 ). Ελέγχει τις παρακάτω κινήσεις: Άνοδος καθίσματος πολυθρόνας. Άνοδος πλάτης πολυθρόνας. Κάθοδος καθίσματος πολυθρόνας. Κάθοδος πλάτης πολυθρόνας. Για την διακοπή της κίνησης αφήστε το χειριστήριο. όλα τα χειριστήρια κίνησης της πολυθρόνας προκύπτουν μπλοκαρισμένα όταν ένα εργαλείο έχει εξαχθεί και είναι ενεργοποιημένο το ποδοχειριστήριο. 24 EL

25 Λειτουργία αριστερού κουμπιού ( 4 ). Λειτουργία Λειτουργία: Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με εργαλεία σε ανάπαυση: Ενεργοποίηση του προγράμματος "Θέση ξεπλύματος ασθενή. μία δεύτερη πίεση του κουμπιού επαναφέρει τη πολυθρόνα στη θέση εργασίας. οι λειτουργίες αυτές ΔΕΝ είναι ενεργές στα μοντέλα PUMA ELI R ORTHO. Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Χειριστήριο Chip-air: στέλνει ένα ρεύμα αέρα στην Τουρμπίνα ή στον Μικροκινητήρα. Η παροχή αέρα πραγματοποιείται πιέζοντας το κουμπί, η ριπή αέρα διακόπτεται όταν αφήσετε το κουμπί. το χειριστήριο λειτουργεί μόνο με Τουρμπίνα και Μικροκινητήρα όταν είναι σε θέση εργασίας. Σύντομο πάτημα του κουμπιού με όργανο βγαλμένο: Ενεργοποίηση ή απενεργοποίηση του σπρέι στα όργανα. Ενας σύντομος ήχος σήματος προειδοποιεί για την πραγματοποίηση της μετατροπής. Το LED ( 6 ) αναμμένο επισημαίνει τη λειτουργία με σπρέι. Λειτουργία αριστερού κουμπιού ( 5 ). Λειτουργία: Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με εργαλεία σε ανάπαυση: Ενεργοποίηση του προγράμματος "Αυτόματη επαναφορά της πολυθρόνας. οι λειτουργίες αυτές ΔΕΝ είναι ενεργές στα μοντέλα PUMA ELI R ORTHO. Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Εντολή Water Clean System: στέλνει μία ρίψη τρεχούμενου νερού στα εργαλεία Στρόβιλο, Μικροκινητήρα και Καθαριστική Λαβίδα για το ξέπλυμα των σωληνώσεων των spray. Η παροχή νερού πραγματοποιείται πιέζοντας το κουμπί. Οταν το κουμπί απελευθερώνεται η ρίψη νερού διακόπτεται και ενεργοποιείται αυτομάτως ένα φύσημα αέρα για την εξαφάνιση της υπόλοιπης υπάρχουσας σταγόνας υγρού στις σωληνώσεις των spray. Σύντομο πάτημα του κουμπιού με όργανο βγαλμένο: Ενεργοποίηση ή απενεργοποίηση του σπρέι στα όργανα. Ενας σύντομος ήχος σήματος προειδοποιεί για την πραγματοποίηση της μετατροπής. Το LED ( 6 ) αναμμένο επισημαίνει τη λειτουργία με σπρέι. Έκδοση WIRELESS. Αυτό το ποδοχειριστήριο παρέχεται επίσης και στην έκδοση WIRELESS (βλ. παράγραφο Ποδοχειριστήριο έκδοση WIRELESS ). Προστασία από τη διείσδυη υγρών. Το ποδοχειριστήριο προστατεύεται από τη διείσδυση υγρών. Βαθμός προστασίας: ΙΡΧ1. Καθαριότητα. Καθαρίστε το ποδοχειριστήριο χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). οταν το ποδοχειριστήριο γλιστράει στο δάπεδο καθαρίσατε από τη σκόνη με ένα στεγνό πανί το αντιολισθηκό λάστιχο που βρίσκεται κάτω από τη βάση. EL 25

26 ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "POWER PEDAL" Περιγραφή των μερών. 1 Χειρολαβή. 2 Πεντάλ ελέγχου. 3 Χειριστήριο κίνησης πολυθρόνας. 4 Χειριστήριο Chip-air ή ενεργοποίηση/απενεργοποίηση λειτουργίας σπρέι στα όργανα. 5 Χειριστήριο Water Clean System ή ενεργοποίηση/απενεργοποίηση λειτουργίας σπρέι στα όργανα. 6 Ενεργοποίηση θέσης ξεπλύματος ασθενή ή αναζήτηση προγράμματος "B". 7 Ενεργοποίηση αυτόματης επαναφοράς πολυθρόνας ή αναζήτησης προγράμματος "A". 8 LED επισήμανσης λειτουργίας με σπρέι. Λειτουργία πεντάλ εντολής ( 2 ). Με βγαλμένο εργαλείο - Πατώντας το πεντάλ ( a ) εκκινεί το όργανο. Η ρύθμιση στροφών (ή η ισχύς) του εργαλείου μπορεί να γίνει συντονίζοντας τη πίεση στο πεντάλ. το μικρό πεντάλ ρυθμίζει την ταχύτητα/ισχύ του εργαλείου από το ελάχιστο στο μέγιστο ρυθμισμένο από την ταμπλέτα ιατρού. - Για διακοπή της λειτουργίας του εργαλείου αρκεί η απελευθέρωση του πεντάλ. με σπρέι ενεργό, στο τέλος εργασίας ενεργοποιείται αυτόματα ένα φύσημα αέρα για την απομάκρυνση της ενδεχόμενης σταγόνας υγρού που έχει απομείνει στους αγωγούς. Με εργαλείο σε ανάπαυση Η πίεση του πεντάλ εντολής μπλοκάρει άμεσα οποιαδήποτε αυτόματη κίνηση της πολυθρόνας. Λειτουργία χειριστηρίου κινήσεων πολυθρόνας ( 3 ). Ελέγχει τις παρακάτω κινήσεις: Άνοδος καθίσματος πολυθρόνας. Άνοδος πλάτης πολυθρόνας. Κάθοδος καθίσματος πολυθρόνας. Κάθοδος πλάτης πολυθρόνας. Για την διακοπή της κίνησης αφήστε το χειριστήριο. όλες οι εντολές κίνησης της πολυθρόνας προκύπτουν μπλοκαρισμένες όταν ένα εργαλείο είναι ενεργό ή είναι σε λειτουργία το σύστημα BIOSTER. 26 EL

27 Λειτουργία αριστερού κουμπιού ( 4 ). Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Χειριστήριο Chip-air: στέλνει ένα ρεύμα αέρα στην Τουρμπίνα ή στον Μικροκινητήρα. Η παροχή αέρα πραγματοποιείται πιέζοντας το κουμπί, η ριπή αέρα διακόπτεται όταν αφήσετε το κουμπί. Σύντομο πάτημα του κουμπιού με όργανο βγαλμένο: Ενεργοποίηση ή απενεργοποίηση σπρέι στο όργανο. Ενας σύντομος ήχος σήματος προειδοποιεί για την πραγματοποίηση της μετατροπής. Το LED ( 8 ) αναμμένο επισημαίνει τη λειτουργία με σπρέι. Λειτουργία δεξιού κουμπιού ( 5 ). Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Χειριστήριο Water Clean System: στέλνει έναν πίδακα τρεχούμενου νερού στα όργανα όπως η Τουρμπίνα, ο Μικροκινητήρας και το Κοχλιάριο για το ξέπλυμα των αγωγών των σπρέι. Η παροχή νερού γίνεται πατώντας το κουμπί ( 5 ), όταν το κουμπί αφήνεται ο πίδακας νερού διακόπτεται και ενεργοποιείται αυτόματα ένα φύσημα αέρα για την απομάκρυνση ενδεχόμενων σταγόνων που παρέμειναν στους αγωγούς των σπρέι. Σύντομο πάτημα του κουμπιού με όργανο βγαλμένο: Ενεργοποίηση ή απενεργοποίηση σπρέι στο όργανο. Ενας σύντομος ήχος σήματος προειδοποιεί για την πραγματοποίηση της μετατροπής. Το LED ( 8 ) αναμμένο επισημαίνει τη λειτουργία με σπρέι. Λειτουργία μοχλού δεξιά ( 6 ). ο μοχλός λειτουργεί μόνο με τα όργανα σε θέση ανάπαυσης, ο μοχλός αυτός ΔΕΝ είναι ενεργός στα μοντέλα PUMA ELI R ORTHO. Για λόγους ασφαλείας η επιλεγμένη εντολή ενεργοποιείται μόνο με σύντομη ενεργοποίηση του μοχλού και την επόμενη απελευθέρωση. Κίνηση μοχλού προς τα κάτω: Ενεργοποίηση του προγράμματος "Αυτόματη επαναφορά της πολυθρόνας. Κίνηση μοχλού προς τα επάνω: Ενεργοποίηση του προγράμματος "2" της πολυθρόνας. Λειτουργία αριστερού μοχλού ( 7 ). ο μοχλός λειτουργεί μόνο με τα όργανα σε θέση ανάπαυσης, ο μοχλός αυτός ΔΕΝ είναι ενεργός στα μοντέλα PUMA ELI R ORTHO. Για λόγους ασφαλείας η επιλεγμένη εντολή ενεργοποιείται μόνο με σύντομη ενεργοποίηση του μοχλού και την επόμενη απελευθέρωση. Κίνηση μοχλού προς τα κάτω: Ενεργοποίηση του προγράμματος "Θέση ξεπλύματος με νερό ασθενή. μία δεύτερη ενεργοποίηση του μοχλού επαναφέρει την πολυθρόνα στη θέση εργασίας. Κίνηση μοχλού προς τα επάνω: Ενεργοποίηση του προγράμματος "1" της πολυθρόνας. Προστασία από τη διείσδυση υγρών. Το ποδοχειριστήριο προστατεύεται από τη διείσδυση υγρών. Βαθμός προστασίας: ΙΡΧ1. Καθαριότητα. Καθαρίστε το ποδοχειριστήριο χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). oταν η διαταγή ποδιού γλιστράει στο δάπεδο καθαρίσατε από τη σκόνη με ένα υγρό πανί το αντιολισθηκό λάστιχο που βρίσκεται κάτω από τη βάση. EL 27

28 ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ ΜΕ "ΠΛΑΪΝΗ ΟΛΙΣΘΗΣΗ" Περιγραφή των μερών. 1 Χειρολαβή. 2 Λαβή χειρισμού οριζόντιας κίνησης. 3 Χειριστήριο κινήσεων πολυθρόνας. 4 Χειριστήριο κάθετης κίνησης. Λαβή χειρισμού ( 2 ). Όταν τα εργαλεία δεν χρησιμοποιούνται ο μοχλός εντολών ( 2 ) έχει 2 διαφορετικούς τρόπους λειτουργίας ανάλογα με το αν έχει ενεργοποιηθεί ή όχι ο μοχλός κάθετου χειρισμού ( 4 ). αφού πατήσετε το χειριστήριο ( 4 ) έχετε στη διάθεσή σας 5 δευτερόλεπτα για να ενεργοποιήσετε τον μοχλό ( 2 ), αφού περάσουν τα πέντε δευτερόλεπτα η εντολή ακυρώνεται αυτόματα. Λειτουργία με τα εργαλεία στη θέση τους Μοχλός ( 4 ) στο τέλος διαδρομής προς τα δεξιά: άναμμα/σβήσιμο χειρουργικής λυχνίας. Λειτουργία με τα εργαλεία σε ανάπαυση μετά το πάτημα του χειριστηρίου ( 4 ) Μοχλός ( 2 ) στο τέλος διαδρομής δεξιά: αυτόματη επαναφορά της πολυθρόνας. Μοχλός ( 2 ) στο τέλος της διαδρομής αριστερά: ανάκληση θέσης ξεπλύματος ασθενή. Αν τραβήξετε για δεύτερη φορά τον μοχλό ( 2 ) στο τέλος διαδρομής αριστερά η πολυθρόνα επανέρχεται στη θέση εργασίας. Αυτές οι λειτουργίες της πολυθρόνας ενεργοποιούνται διατηρώντας τη θέση τέλους διαδρομής για τουλάχιστον 2 δευτερόλεπτα. οι λειτουργίες αυτές ΔΕΝ είναι ενεργές στα μοντέλα PUMA ELI R ORTHO. Λειτουργία με το εργαλείο βγαλμένο Μοχλός ( 2 ) προς τα δεξιά: θέτει σε λειτουργία το εργαλείο και ρυθμίζει την ταχύτητα/ισχύ. αν το βγαλμένο όργανο είναι μια κάμερα, πραγματοποιείται πάγωμα εικόνας. Μοχλός ( 2 ) στο τέλος διαδρομής αριστερά: ενεργοποιείται το CHIP- AIR για το στρόβιλο ή τον μικροκινητήρα. Το ρεύμα αέρα διακόπτεται όταν ο μοχλός ( 2 ) απελευθερώνεται. αν το βγαλμένο εργαλείο είναι μια κάμερα, επιτρέπει να επιλεχθούν διαδοχικά οι εικόνες για αποθήκευση στη μνήμη. Αν πιέσετε τον μοχλό εντολής ( 4 ) ενεργοποιείται το CHIP-WATER για τον φυσητήρα, τον μικροκινητήρα ή το εργαλείο αφαίρεσης πλάκας. Η εισπίεση νερού διακόπτεται όταν απελευθερωθεί ο διακόπτης εντολής ( 4 ). αν το εργαλείο που έχει εξαχθεί είναι μία κάμερα ενεργοποιείται/απενεργοποιείται η προβολή της εικόνας που έχει επιλεχθεί. 28 EL

29 Ενεργοποίηση/απενεργοποίηση σπρέι νερού στα εργαλεία. Το σπρέι ψεκάζεται κρατώντας πατημένο τον μοχλό εντολής ( 4 ) όταν το εργαλείο χρησιμοποιείται (μοχλός ( 2 ) ενεργοποιημένος) μπορείτε να ρυθμίσετε το ποδοχειριστήριο με τρόπο ώστε με επιλεγμένο το εργαλείο και το μοχλό ( 2 ) σε ανάπαυση, πατώντας το χειριστήριο ( 4 ) να ενεργοποιείται η λειτουργία πάντα με σπρέι (ON/OFF). Αυτή η μεταβολή διαμόρφωσης του ποδοχειριστηρίου μπορεί να γίνει μόνο από Εξουσιοδοτημένο Τεχνικό της CASTELLINI. μέσο της ιατρικής κονσόλας μπορείτε να επιλέξετε τον τύπο σπρέι για τον ψεκασμό. στο τέλος εργασίας ενεργοποιείται αυτόματα ένα φύσημα αέρα για την απομάκρυνση της ενδεχόμενης σταγόνας υγρού που παρέμεινε στους αγωγούς του οργάνου. Χειριστήριο κινήσεων πολυθρόνας ( 3 ). Το χειριστήριο κινήσεων πολυθρόνας ( 3 ) έχει 2 διαφορετικούς τρόπους λειτουργίας ανάλογα με το αν έχει ενεργοποιηθεί ή όχι ο μοχλός κάθετης εντολής ( 4 ). αφού έχετε πατήσει τον μοχλό εντολής ( 4 ) έχετε στη διάθεσή σας 5 δευτερόλεπτα για να ενεργοποιήσετε το χειριστήριο ( 3 ]. Μετά τα πέντε δευτερόλεπτα η εντολή ακυρώνεται αυτόματα. Λειτουργία με τα εργαλεία στη θέση τους Το χειριστήριο ( 3 ) ελέγχει τις 4 χειροκίνητες κινήσεις της πολυθρόνας: για να διακόψετε τη χειροκίνητη κίνηση αρκεί να αφήσετε το χειριστήριο. Λειτουργία με τα εργαλεία σε ανάπαυση μετά το πάτημα του χειριστηρίου ( 4 ) Το χειριστήριο ( 3 ) αντιστοιχεί στα 4 προγράμματα της πολυθρόνας. για να διακόψετε την αυτόματη κίνηση αρκεί να ενεργοποιήσετε εκ νέου το χειριστήριο. Εργαλείο εκτός θέσεως αλλά μη ενεργό Το χειριστήριο ( 3 ) αντιστοιχεί στα 4 προγράμματα της πολυθρόνας. σε αυτήν την περίπτωση τα 4 προγράμματα είναι απενεργοποιημένα. Εργαλείο εν λειτουργία (μοχλός ( 2 ) ενεργοποιημένος) Το χειριστήριο δεν λειτουργεί, όλες οι εντολές κίνησης της πολυθρόνας δεν λειτουργούν. Προστασία από τη διείσδυση υγρών. Το ποδοχειριστήριο προστατεύεται από τη διείσδυση υγρών. Βαθμός προστασίας: ΙΡΧ1. Καθαριότητα. Καθαρίστε το ποδοχειριστήριο χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). EL 29

30 ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ ΕΚΔΟΣΗ WIRELESS Οι ποδοδιακόπτες "με πλευρική διαδρομή" και "πίεσης" μπορούν να παρέχονται και στην έκδοση WIRELESS. Ο ποδοδιακόπτης έκδοσης WIRELESS περιέχει ένα στοιχείο μετάδοσης ZIGBEE (στοιχείο πιστοποιημένο για Ευρώπη, Καναδά και ΗΠΑ). Προειδοποιήσεις για τη χρήση. Αποφύγετε να κρατάτε τον ποδοδιακόπτη έκδοσης WIRELESS πλησίον άλλων πηγών RF όπως κάρτες wireless LAN, άλλες ραδιοσυσκευές, διατάξεις Home RF, φούρνοι μικροκυμάτων. Προτεινόμενη απόσταση τουλάχιστον 2 μέτρα στην περίπτωση φούρνων μικροκυμάτων και 1 μέτρο σε όλες τις άλλες περιπτώσεις. Παρόλο ότι θεωρείται ασήμαντο το ηλεκτρομαγνητικό πεδίο του ποδοχειριστηρίου, συνιστάται να ΜΗΝ το χρησιμοποιείτε κοντά σε συσκευές υποστήριξης της ζωής (π.χ. βηματοδότες ή καρδιακούς διεγέρτες) και ακουστικά βαρυκοΐας. Στις υγειονομικές δομές, πριν χρησιμοποιήσετε οποιαδήποτε ηλεκτρονική συσκευή θα πρέπει να βεβαιώνεστε πάντα ότι είναι συμβατή με τις άλλες υπάρχουσες συσκευές. Χρησιμοποιήστε αποκλειστικά το οδοντιατρικό συγκρότημα για τη φόρτιση της μπαταρίας του ποδοδιακόπτη έκδοση WIRELESS. Η εσωτερική μπαταρία μπορεί να αντικατασταθεί μόνο από ειδικευμένο τεχνικό. Προειδοποιήσεις πρώτης χρήσης. Συστήνεται η εκτέλεση ενός πλήρους κύκλου φόρτισης της μπαταρίας του ποδοδιακόπτη πριν προχωρήσετε στην πρώτη χρησιμοποίησή του. Λειτουργία ποδοδιακόπτη έκδοση WIRELESS. Η λειτουργία του ποδοδιακόπτη έκδοσης WIRELESS είναι ίδια με εκείνη της έκδοσης με καλώδιο και συνεπώς ανατρέξτεστις προηγούμενες παραγράφους προσέχοντας το χρησιμοποιούμενο συγκεκριμένο μοντέλο. Ο ποδοδιακόπτης έκδοσης WIRELESS επιπλέον διαθέτει ένα ειδικό LED ( 7 ) που επισημαίνει τη φόρτιση της μπαταρίας και την κατάσταση των επικοινωνιών με το οδοντιατρικό συγκρότημα. Επισημάνσεις LED ( 7 ). Το χρώμα του LED επισημαίνει τη φόρτιση της μπαταρίας, ενώ ο τύπος αναβοσβησίματος επισημαίνει την κατάσταση των επικοινωνιών με το οδοντιατρικό συγκρότημα. Φόρτιση της μπαταρίας: ΧΡΩΜΑ ΠΡΑΣΙΝΟ ΠΟΡΤΟΚΑΛΙ ΚΟΚΚΙΝΟ Σβηστό ΠΕΡΙΓΡΑΦΗ ( ΚΑΛΩΔΙΟ ΑΠΟΣΥΝΔΕΔΕΜΕΝΟ ) Μπαταρία φορτισμένη (>75%) Μπαταρία φορτισμένη (>50%) Μπαταρία προς φόρτιση (<25%) Μπαταρία αφόρτιστη ΠΕΡΙΓΡΑΦΗ ( ΚΑΛΩΔΙΟ ΣΥΝΔΕΔΕΜΕΝΟ ) Μπαταρία φορτισμένη Μπαταρία σε φόρτιση Σφάλμα φόρτισης μπαταρίας Οδοντιατρικό συγκρότημα σβηστό ή ποδοδιακόπτης χαλασμένος Κατάσταση των επικοινωνιών: ΑΝΑΒΟΣΒΗΜΑ Αργό Γρήγορο Διπλό Σταθερό ΠΕΡΙΓΡΑΦΗ Σύνδεση ενεργή σε τρόπο wireless Σύνδεση ενεργή με καλώδιο φόρτισης συνδεδεμένο Αναζήτηση σύνδεσης Σφάλμα επικοινωνίας 30 EL

31 Χαρακτηριστικά της μπαταρίας. Το ποδοχειριστήριο έκδοσης WIRELESS διαθέτει επαναφορτιζόμενη μπαταρία Λιθίου-Πολυμερών ( Li-Poly, 3.7V, 5200 mah τύπου Guangzhou Markyn Battery Co. Μοντέλο ). Η χωρητικότητα της μπαταρίας επιτρέπει μια αυτονομία περίπου 2 μηνών (εκτιμώντας 8 συνεχείς ώρες ημερήσιας λειτουργίας). Η αυτονομία αυτή επιτυγχάνεται με μπαταρία σε πλήρη αποδοτικότητα και τελείως φορτισμένη. Η αποδοτικότητα των μπαταριών μειώνεται με τη γήρανση. Εκτιμάται ότι μετά από περίπου 500 κύκλους πλήρους φόρτισης, η απόδοση μειώνεται στο 60%. Και στην περίπτωση αυτή, η μπαταρία θα πρέπει να εξασφαλίζει αυτονομία περίπου 1 μήνα. όταν η αποδοτικότητα της μπαταρίας μειωθεί τόσο που να θεωρείται ανεπαρκής να υποστηρίζει τους ημερήσιους ρυθμούς χρήσης, ζητήστε την αντικατάστασή της από έναν ειδικευμένο τεχνικό (γνήσιο ανταλλακτικό κωδ ). Μην προσπαθήσετε να αλλάξετε μόνοι σας τη μπαταρία. Περιορισμός εγγύησης στη μπαταρία. Η μπαταρία που υπάρχει μέσα στο ποδοχειριστήριο καλύπτεται από εγγύηση 6 μηνών από την ημερομηνία εγκατάστασης. Επαναφόρτιση μπαταρίας. Όταν απαιτείται επαναφορτίστε τις μπαταρίες του ποδοχειριστηρίου WIRELESS. Προχωρήστε ως εξής: Ανοίξτε το προστατευτικό καπάκι του συνδετήρα που βρίσκεται στην πίσω πλευρά του ποδοχειριστηρίου και συνδέστε το καλώδιο φόρτισης. Συνδέστε το άκκο άκρο του καλωδίου φόρτισης στο οδοντιατρικό συγκρότημα (βλ. εικόνα). Στο σημείο αυτό το ποδοχειριστήριο βρίσκεται σε φόρτιση μπαταρίας (LED επισήμανσης φόρτισης μπαταρίας αναμμένο) παραμένοντας ωστόσο σε πλήρη λειτουργία. η πλήρης φόρτιση της μπαταρίας διαρκεί 6 ώρες. Χρησιμοποιήστε αποκλειστικά το οδοντιατρικό συγκρότημα για τη φόρτιση της μπαταρίας του ποδοδιακόπτη έκδοση WIRELESS. Φυσιολογική αποφόρτιση της μπαταρίας. Όταν δεν χρησιμοποιείται για μεγάλες περιόδους, η μπαταρία ενδέχεται σιγά σιγά να αποφορτιστεί. Έπειτα από μεγάλες περιόδους που δεν το χρησιμοποιείτε, συνιστούμε να κάνετε έναν πλήρη κύκλο φόρτισης πριν από τη χρήση. Συντήρηση και απόρριψη Το ποδοχειριστήριο WIRELESS δεν περιέχει μέρη που μπορούν να επισκευαστούν απευθείας από το χρήστη. Σε επρίπτωση δυσλειτουργίας, μην προσπαθήσετε να κάνετε συντήρηση, αλλά επικοινωνήστε απευθεάις με τον κατασκευαστή ή τον τοπικό διανομέα στους αριθμούς που αναφέρονται στο πιστοποιητικό εγγύησης. Στο τέλος της διάρκειας ζωής, η εσωτερική μπαταρία, πρέπει να αντικατασταθεί από έναν εξειδικευμένο τεχνικό σε ένα κέντρο Σέρβις. EL 31

32 5.3. ΣΥΡΙΓΓΑ Περιγραφή του εργαλείου. a Στόμιο. b Χειρολαβή. c Κουμπί αφαίρεσης σύριγγας. d Κουμπί αέρα. e Κουμπί νερού. f Κατευθυντής ζεστό/κρύο (μόνο σύριγγα 6 λειτουργιών). g Ενδεικτικό LED ζεστό/κρύο (μόνο σύριγγα 6 λειτουργιών). Το εξάρτημα δεν παραδίδεται αποστειρωμένο. Συστήνεται η χρήση προστατευτικών και στόμια μιας χρήσης. Τεχνικά χαρακτηριστικά. Χρόνος λειτουργίας: - σύριγγα 3F: συνεχής λειτουργία, - σύριγγα 6F: λειτουργία 5 δευτ., ανάπαυση 10 δευτ., Τροφοδοσία: - σύριγγα 6F (μοντέλα CEFLA): 24 Vac, 50/60 Hz, 2 A, 50 W. Ταξινόμηση σύμφωνα με το πρότυπο EN : - σύριγγα 6F (μοντέλα CEFLA): ΚΛΑΣΗ II, Τύπος B Διάγραμμα εγκατάστασης: συμβουλευτείτε το τεχνικό εγχειρίδιο εγκατάστασης (βλέπε παράγραφο 11.). Χρήση. Σύριγγα 3 λειτουργιών: Φέρατε το εργαλείο σε θέση εργασίας. Κουμπί ( e ) = νερό, Κουμπί ( d ) = αέρα, Κουμπί ( e + d ) = σπρέι. Σύριγγα 6 λειτουργιών: Φέρατε το εργαλείο σε θέση εργασίας. Λειτουργία με νερό, αέρα και σπρέι ζεστά: περιστρέψτε τον κατευθυντή ( f ) δεξιόστροφα (LED g αναμμένο). Λειτουργία με νερό, αέρα και σπρέι κρύα: περιστρέψτε τον κατευθυντή ( f ) αριστερόστροφα (LED g σβηστό). Κουμπί ( e ) = νερό, Κουμπί ( d ) = αέρα, Κουμπί ( e + d ) = σπρέι. Αφαίρεση της χειρολαβής. Το στόμιο ( a ) είναι κουμπωτό στη χειρολαβή ( b ). Σύριγγα 3 λειτουργιών: Για εξαγωγή της χειρολαβής από το σώμα της σύριγγας πιέσατε το κουμπί ( c ). Σύριγγα 6 λειτουργιών: Για εξαγωγή της χειρολαβής από το σώμα της σύριγγας περιστρέψατε τον κατευθυντή αριστερόστροφα (LED g σβησμένο) και πιέσατε το κουμπί ( c ). Αφαιρούμενο κορδόνι σύριγγας. Η σύριγγα είναι εφοδιασμένη με ένα αφαιρούμενο κορδόνι για να διευκολύνει τις εργασίες καθαρισμού (βλ. παράγραφο 5.). Καθαριότητα. Απαλό χαρτί μίας χρήσεως να υγραίνεται με καθαριστικά/απολυμαντικά προϊόντα. Μην βυθίζετε τη σύριγγα σε απολυμαντικά ή απορρυπαντικά υγρά. Μη συνιστώμενα προϊόντα: διαβρωτικά προϊόντα ή/και που περιέχουν ακε τονη, χλώριο και υποχλωριώδες νάτριο. Αποστείρωση. Μόνο χειρολαβές: αυτόκαυστο υδρατμού στους 135 C (2 bar) τηρώντας τις οδηγίες της συσκευής. συσκευάσατε σε φάκελο πρίν από την αποστείρωση. 32 EL

33 5.4. ΣΤΡΟΒΙΛΟΣ Σύνδεση χερόβολου και αλλαγή φρέζας. Ανατρέξτε στις ειδικές συνημμένες οδηγίες του χερόβολου. Χρήση. Δώστε προσοχή στις οδηγίες χρήσης που σχετίζονται με τους διάφορους στρόβιλους. Χρόνοι λειτουργίας: εργασία 5 λεπτά, ανάπαυση 5 λεπτά. Φέρατε το εργαλείο σε θέση εργασίας. Per avviare lo strumento agire sulla leva del comando a piede (vedere paragrafo 5.2.). Η στρόφιγγα ( f ) ρυθμίζει την ποσότητα νερού στον ψεκαστήρα ανάλογα με το εργαλείο. Η στρόφιγγα ( e ) ρυθμίζει την ποσότητα αέρα σπρέι για όλα τα εργαλεία. στο κορδόνι της τουρμπίνας μπορείτε να συνδέσετε και τους αερομικροκινητήρες που διαθέτουν σύνδεσμο 4-οδών και σύμφωνους με το πρότυπο ISO Dental Air Motor. Ρύθμιση του καθεστώτος περιστροφής του στρόβιλου. Φέρατε το εργαλείο σε θέση εργασίας. Με τα κουμπιά ΑΥΞΗΣΗΣ ή ΜΕΙΩΣΗΣ ρυθμίστε το ποσοστό μέγιστης ταχύτητας περιστροφής του στρόβιλου. η καταχώρηση στη μνήμη των διατυπωμένων δεδομένων γίνεται αυτομάτως. Το ποδοχειριστήριο των εργαλείων ρυθμίζει την ταχύτητα περιστροφής από το ελάχιστο στο μέγιστο ρυθμισμένο (βλέπε παράγραφο 5.2.). Ενεργοποίηση οπτικών ινών. Φέρατε το εργαλείο σε θέση εργασίας. Πιέστε το κουμπί επιλογής άναμμα/σβήσιμο οπτικών ινών. EL 33

34 μετά 30 δευτερόλεπτα μη χρήσης του στρόβιλου (απενεργοποιημένος μοχλός ρεοστάτη) οι Οπτικές Ινες σβήνουν. Αφαιρούμενο κορδόνι σύριγγας. Η σύριγγα είναι εφοδιασμένη με ένα αφαιρούμενο κορδόνι για να διευκολύνει τις εργασίες καθαρισμού (βλ. παράγραφο 5.). Καθαριότητα και συντήρηση. Ανατρέξτε στις ειδικές συνημμένες οδηγίες του χερόβολου. Για τη λίπανση, συστήνεται η χρήση του Daily Oil (CEFLA S.C.). Αποστείρωση. Αυτόκαυστο υδρατμού 135 C (2 bar) τηρώντας τις οδηγίες της συσκευής. Προτού εκτέλεσετε τη φάση αποστείρωσης συμβουλευθείτε τις συνημμένες ειδικές οδηγίες χρήσης του εργαλείου. Προειδοποιήσεις για τη χρήση. Το όργανο παρέχεται ως ΜΗ ΑΠΟΣΤΕΙΡΩΜΕΝΟ και πρέπει να αποστειρωθεί πριν τη χρήση. Προτού εκτέλεσετε τη φάση αποστείρωσης συμβουλευθείτε τις συνημμένες ειδικές οδηγίες χρήσης του εργαλείου. Ο στρόβιλος δεν πρέπει να τίθεται σε λειτουργία χωρίς να έχει εισαχθεί η φρέζα ή ψευδοφρέζα. Το κουμπί ξεμπλοκαρίσματος της φρέζας δεν πρέπει να πιέζεται κατά τη διάρκεια της λειτουργίας! Η τριβή μεταξύ κουμπιού και στροφέα του μικροκινητήρα υπερθερμαίνει την κεφαλή και μπορεί να προκαλέσει καψίματα. Οι εσωτερικοί ιστοί του ασθενή (γλώσσα, μάγουλα, χείλη, κλπ...) πρέπει να προστατεύονται από την επαφή με το κουμπί με τα κατάλληλα εργαλεία (καθρεπτάκια, κλπ...). Οι φρέζες και τα διάφορα εργαλεία που τοποθετούνται στα χερόβολα πρέπει να συμμορφώνονται με το Πρότυπο Βιοσυμβατότητας ISO ΗΛΕΚΤΡΙΚΟΣ ΜΙΚΡΟΚΙΝΗΤΗΡΑΣ Ζεύξη χερόβολων και αλλαγή φρέζας. Ανατρέξτε στις ειδικές συνημμένες οδηγίες του μικροκινητήρα και των διάφορων χερόβολων. Χρήση. Δώστε προσοχή και στις οδηγίες χρήσης που σχετίζονται με τους διάφορους κινητήρες. Χρόνοι λειτουργίας: εργασία 5 λεπτά, ανάπαυση 5 λεπτά. Φέρατε το εργαλείο σε θέση εργασίας. Για την εκκίνηση του εργαλείου προβείτε επί του μοχλού της διαταγής ποδιού (βλέπε παράγραφο 5.2.). Η στρόφιγγα ( f ) ρυθμίζει την ποσότητα νερού στον ψεκαστήρα ανάλογα με το εργαλείο. Η στρόφιγγα ( e ) ρυθμίζει την ποσότητα αέρα σπρέι για όλα τα εργαλεία. Ρύθμιση του επιπέδου περιστροφής του ηλεκτρικού μικροκινητήρα. Φέρατε το εργαλείο σε θέση εργασίας. Με τα κουμπιά ΑΥΞΗΣΗΣ ή ΜΕΙΩΣΗΣ θέστε τη μέγιστη ταχύτητα του μικροκινητήρα. 34 EL η καταχώρηση στη μνήμη των διατυπωμένων δεδομένων γίνεται αυτομάτως. Το ποδοχειριστήριο των εργαλείων ρυθμίζει την ταχύτητα περιστροφής από το ελάχιστο στο μέγιστο ρυθμισμένο (βλέπε παράγραφο 5.2.).

35 Επιλογή της κατεύθυνσης περιστροφής. Φέρατε το εργαλείο σε θέση εργασίας. Πατήστε το κουμπί ΑΝΤΙΣΤΡΟΦΗ που υπάρχει στην κονσόλα. LED σβηστό: δεξιόστροφη φορά περιστροφής. LED αναμμένο: αριστερόστροφη φορά περιστροφής. Κατά την εξαγωγή του μικροκινητήρα μια σειρά από 3 BEEP θα επισημάνουν την αριστερόστροφη φορά περιστροφής. με το μοχλό του ρεοστάτη ενεργοποιημένο η εντολή αντιστροφής της φοράς περιστροφής του μικροκινητήρα είναι απενεργοποιημένη. Ενεργοποίηση οπτικών ινών. Φέρατε το εργαλείο σε θέση εργασίας. Πιέσατε το κουμπί επιλογής άναμμα/σβήσιμο Οπτικών Ινών. μετά 30 δευτερόλεπτα μή χρήση του μικροκινητήρα (απενεργοποιημένος μοχλός ρεοστάτη) οι οπτικές ίνες σβήνουν. Αφαιρούμενο κορδόνι σύριγγας. Η σύριγγα είναι εφοδιασμένη με ένα αφαιρούμενο κορδόνι για να διευκολύνει τις εργασίες καθαρισμού (βλ. παράγραφο 5.). Καθαριότητα και συντήρηση. Ανατρέξτε στις ειδικές συνημμένες οδηγίες του χερόβολου. Για τη λίπανση, συστήνεται η χρήση του Daily Oil (CEFLA S.C.). Μην βυθίζετε τη σύριγγα σε απολυμαντικά ή απορρυπαντικά υγρά. Μη συνιστώμενα προϊόντα: διαβρωτικά προϊόντα ή/και που περιέχουν ακε τονη, χλώριο και υποχλωριώδες νάτριο. Αποστείρωση. Μόνο χερόβολα: αυτόκαυστο υδρατμού 135 C (2 bar) τηρώντας τις οδηγίες της συσκευής. Προτού εκτέλεσετε τη φάση αποστείρωσης συμβουλευθείτε τις συνημμένες ειδικές οδηγίες χρήσης του εργαλείου. Προειδοποιήσεις για τη χρήση. Το όργανο παρέχεται ως ΜΗ ΑΠΟΣΤΕΙΡΩΜΕΝΟ και πρέπει να αποστειρωθεί πριν τη χρήση. Προτού εκτέλεσετε τη φάση αποστείρωσης συμβουλευθείτε τις συνημμένες ειδικές οδηγίες χρήσης του εργαλείου. Δεν πρέπει ποτέ να τοποθετείται η κόντρα γωνία πάνω σε μικροκινητήρα σε λειτουργία. Το κουμπί ξεμπλοκαρίσματος της φρέζας δεν πρέπει να πιέζεται κατά τη διάρκεια της λειτουργίας! Η τριβή μεταξύ κουμπιού και στροφέα του μικροκινητήρα υπερθερμαίνει την κεφαλή και μπορεί να προκαλέσει καψίματα. Οι εσωτερικοί ιστοί του ασθενή (γλώσσα, μάγουλα, χείλη, κλπ...) πρέπει να προστατεύονται από την επαφή με το κουμπί με τα κατάλληλα εργαλεία (καθρεπτάκια, κλπ...). Οι φρέζες και τα διάφορα εργαλεία που τοποθετούνται στα χερόβολα πρέπει να συμμορφώνονται με το Πρότυπο Βιοσυμβατότητας ISO EL 35

36 5.6. ΣΥΣΤΗΜΑ ΑΦΑΙΡΕΣΗΣ ΠΛΑΚΑΣ Σύνδεση χερόβολου και ένθετου. Ανατρέξτε στις ειδικές συνημμένες οδηγίες του χερόβολου. Χρήση. Πριν συνδέσετε τη χειρολαβή ελέγξτε αν οι επαφές είναι τελείως στεγνές. Αν χρειαστεί, στεγνώστε τις με τον αέρα της σύριγγας. Δώστε προσοχή και στις οδηγίες χρήσης που σχετίζονται με τα διάφορα χερόβολα. Χρόνοι λειτουργίας: - συστήματα αφαίρεσης πλάκας PIEZOSTERIL 6: λειτουργία 5 λεπτά, ανάπαυση 5 λεπτά, - συστήματα αφαίρεσης πλάκας PIEZOLIGHT 6: λειτουργία 5 λεπτά, ανάπαυση 5 λεπτά, Φέρατε το εργαλείο σε θέση εργασίας. Για την εκκίνηση του εργαλείου προβείτε επί του μοχλού της διαταγής ποδιού (βλέπε παράγραφο 5.2.). Η στρόφιγγα ( f ), στο εργαλείο, ρυθμίζει την ποσότητα του νερού ψύξης. Ρύθμιση της ισχύος της συσκευής αφαίρεσης οδοντικής πλάκας. Φέρατε το εργαλείο σε θέση εργασίας. Με τα κουμπιά ΑΥΞΗΣΗΣ ή ΜΕΙΩΣΗΣ ρυθμίστε το ποσοστό μέγιστης ισχύος, της συσκευής αφαίρεσης οδοντικής πλάκας. η καταχώρηση στη μνήμη των διατυπωμένων δεδομένων γίνεται αυτομάτως. Ο μοχλός του ποδοδιακόπτη οργάνων ενεργοποιεί τη λειτουργία του οργάνου στη μέγιστη ρυθμισμένη ισχύ (βλέπε παράγραφο 5.2.). Λειτουργία ENDO. Η συσκευή αφαίρεσης οδοντικής πλάκας λειτουργεί μέχρι το 1/2 της μέγιστης ρυθμισμένης ισχύος. Φέρατε το εργαλείο σε θέση εργασίας. Πατήστε το κουμπί ΑΝΤΙΣΤΡΟΦΗ που υπάρχει στην κονσόλα. LED σβηστό: κανονική λειτουργία. LED αναμμένο: λειτουργία ENDO ενεργή. με το μοχλό του ποδοδιακόπτη ενεργό δεν μπορείτε να αλλάξετε τη λειτουργία. Αφαιρούμενο κορδόνι σύριγγας. Η σύριγγα είναι εφοδιασμένη με ένα αφαιρούμενο κορδόνι για να διευκολύνει τις εργασίες καθαρισμού (βλ. παράγραφο 5.). Καθαριότητα και συντήρηση. Ανατρέξτε στις συνημμένες ειδικές οδηγίες του εργαλείου. Μή βουτάτε το εργαλείο σε απολυμαντικά ή καθαριστικά διαλύματα. Αποστείρωση. Δυναμόκλειδο, βελόνες εργαλείου αφαίρεσης πλάκας και χερόβολο εργαλείου αφαίρεσης πλάκας: αυτόκαυστο με υδρατμό σε 135 C (2 bar) ακολουθώντας τις οδηγίες της συσκευής. Προτού εκτέλεσετε τη φάση αποστείρωσης συμβουλευθείτε τις συνημμένες ειδικές οδηγίες χρήσης του εργαλείου. 36 EL

37 Προειδοποιήσεις για τη χρήση. Το όργανο παρέχεται ως ΜΗ ΑΠΟΣΤΕΙΡΩΜΕΝΟ και πρέπει να αποστειρωθεί πριν τη χρήση. Προτού εκτέλεσετε τη φάση αποστείρωσης συμβουλευθείτε τις συνημμένες ειδικές οδηγίες χρήσης του εργαλείου. Πριν συνδέσετε τη χειρολαβή ελέγξτε αν οι επαφές είναι τελείως στεγνές. Αν χρειαστεί, στεγνώστε τις με τον αέρα της σύριγγας. Ελέγξτε αν τα σπειροειδή μέρη του ένθετου και της χειρολαβής είναι τελείως καθαρά. Μην τροποποιείτε το σχήμα του ένθετου. Να ελέγχετε περιοδικά την κατάσταση φθοράς του ένθετου και να το αντικαθιστάτε στις ακόλουθες περιπτώσεις: - εμφανής φθορά, - πτώση των επιδόσεων, - παραμόρφωση ή χτύπημα. Σημειώσεις για συσκευές αφαίρεσης πλάκας PIEZOLIGHT 6: - συσκευή LED Κατηγορίας 1, - σε περίπτωση καθαρισμού και συντήρησης να αποφεύγετε να κατευθύνετε τη φωτεινή δέσμη στα μάτια (συνιστάται να διατηρείτε τις οπτικές ίνες σβηστές). Για την αποφυγή επικίνδυνων καταστάσεων ή δυσλειτουργιών, κατά τη σύνδεση στην ταμπλέτα, μην αντιστρέφετε τις θέσεις κορδονιών σχετικών με τα όργανα αφαίρεσης τρυγίας διαφορετικών μαρκών. Τα ένθετα που εφαρμόζονται στη χειρολαβή θα πρέπει να είναι σύμφωνα με την Προδιαγραφή περί Βιοσυμβατότητας ISO ΛΥΧΝΙΑ ΠΟΛΥΜΕΡΙΣΜΟΥ T-LED Τεχνικά χαρακτηριστικά. Τάση τροφοδοσίας: Vdc Μέγιστη απορροφούμενη ισχύς: 6 VA Φωτεινή πηγή: 1 Led των 5 W Μήκος κύματος: nm Ηχητικά σήματα: στην αρχή, κάθε 5 δευτ. και στο τέλος του κύκλου Τύπος λειτουργίας: διακεκομμένος (εργασία για 3 συνεχείς κύκλους - ανάπαυαση 60 δευτ.) Προγράμματα: 6 ( ήδη ρυθμισμένα). Γενική περιγραφή της λάμπας. a Χειρολαβή λάμπας. b Περιστρεφόμενο τερματικό μέρος. c Οπτική ίνα. d Προστασία ματιών. e Καλώδιο τροφοδοσίας. f Πληκτρολόγιο διαταγής. η λάμπα πολυμερισμού μπορεί και χρησιμοποιείται με διάφορες διαρθρώσεις (ράβδος, πιστόλι ή οποιαδήποτε ενδιάμεση θέση) για να διευκολύνεται η ενέργεια του χειριστή. η λάμπα πολυμερισμού παραδίδεται σε γνήσιο δοχείο το οποίο πρέπει να φυλάσσεται για τις ενδεχόμενες μεταγενέστερες μεταφορές. EL 37

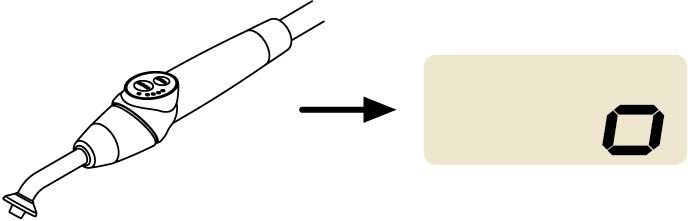

38 Περιγραφή του πληκτρολογίου εντολών. 1 LED 1 (κύκλος STANDARD): Εκπομπή 1000 mw/cm2 για 20 δευτερόλεπτα (αυτός ο κύκλος είναι ο κύκλος προεπιλογής τη στιγμή της πώλησης). 2 LED 2 (κύκλος FAST): Εκπομπή 1600 mw/cm2 για 15 δευτερόλεπτα. 3 LED 3 (κύκλος STRONG): Εκπομπή 1800 mw/cm2 για 20 δευτερόλεπτα. 4 LED S: Όταν φωτίζεται το LED S εισέρχεστε στον τρόπο των διαδοχικών κύκλων και ταυτόχρονα ανάβουν τα led δίπλα στα γράμματα B, R και L: [ LED S + LED 1 ] κύκλος διαδοχής B (BONDING): Κύκλος διαδοχής με εκπομπή 500 mw/cm2 για 5 δευτερόλεπτα, διαδοχή από 500 σε 1000 mw/cm2 για 5 δευτερόλεπτα και 1000 mw/cm2 για 5 δευτερόλεπτα, για ένα σύνολο 15 δευτερολέπτων. [ LED S + LED 2 ] κύκλος διαδοχής R (RAPID RESTORATION): Κύκλος διαδοχής με εκπομπή 500 mw/cm2 για 5 δευτερόλεπτα, διαδοχή από 500 σε 2200 mw/cm2 για 5 δευτερόλεπτα και 2200 mw/cm2 για 5 δευτερόλεπτα, για ένα σύνολο 15 δευτερολέπτων. [ LED S + LED 3 ] κύκλος διαδοχής L (LONG RESTORATION): Κύκλος διαδοχής με εκπομπή 500 mw/cm2 για 5 δευτερόλεπτα, διαδοχή από 500 σε 1800 mw/cm2 για 5 δευτερόλεπτα και 1800 mw/cm2 για 10 δευτερόλεπτα, για ένα σύνολο 20 δευτερολέπτων. 5 LED επισήμανσης ανωμαλιών: Αυτό το κόκκινο LED ανάβει μόνο σε περίπτωση ανωμαλίας λειτουργίας. 6 Κουμπί START: Το κουμπί START εκκινεί τον κύκλο που επελέγη τη στιγμή εκείνη (επισημαίνεται από το LED δείκτη αναμμένου κύκλου). Αν πατηθεί εκ νέου σε οποιαδήποτε στιγμή του κύκλου, η εκπομπή του φωτός διακόπτεται στιγμιαία. 7 Κουμπί MODE: Το κουμπί αυτό χρησιμεύει για την επιλογή του κύκλου που σκοπεύετε να εκτελέσετε. Επιτρέπει το πέρασμα από τον κύκλο στον οποίο βρίσκεται τη στιγμή εκείνη στον αμέσως επόμενο κύκλο. Οι πρώτοι τρεις κύκλοι (1, 2 και 3) είναι σε σταθερή ισχύ και τα led ανάβουν ατομικά. Όταν φωτίζεται το LED S τίθεται σε τρόπο των διαδοχικών κύκλων και ταυτόχρονα ανάβουν τα led δίπλα στα γράμματα B, R και L. Αφού ανάψει το LED του κύκλου που σκοπεύετε να χρησιμοποιήσετε η λυχνία είναι έτοιμη για τη χρήση. Ωθώντας το κουμπί START ενεργοποιείται η εκπομπή του φωτός σύμφωνα με τον επιλεγμένο κύκλο. Λειτουργία. η επιλογή του κύκλου είναι εφικτή και το κουμπί είναι ενεργοποιημένο, μόνο όταν η λάμπα δεν εκπέμπει φώς. Οταν το κουμπί πιέζεται συμπτωματικά κατά την εκπομπή φωτός, δεν υφίσταται αποτέλεσμα. Το εξάρτημα δεν παραδίδεται αποστειρωμένο. Πριν τη χρήση απολυμάνετε τη λαβή λυχνίας. Η οπτική ίνα και το προστατευτικό ματιών μπορούν να απολυμαίνονται σε αυτόκαυστο με υδρατμό σε135 C. Εισάγετε την οπτική ίνα ( c ) στο βάθος της έδρας του μέχρι που θα ακουστεί ένα κλίκ. Εισάγετε το χερόβολο της λάμπας πολυμερισμού στα άκρα του καλωδίου της τροφοδοσίας και βιδώσατε το στερεωτικό κρίκο ( e ). Βγάλτε τη λάμπα από την έδρα της στην ταμπλέτα βοηθού ή ιατρού. Κύκλος LED Total ime Ø8 mm STANDARD 1 20" mw/cm 2 FAST 2 15" mw/cm 2 STRONG 3 20" mw/cm 2 BONDING S+1 15" ramp cycle RAPID REST. S+2 15" ramp cycle LONG REST. S+3 20" ramp cycle Total energy mj mj mj mj mj mj η εμφάνιση στην οθόνη της κονσόλας 1 κινούμενου συμβόλου θα επιβεβαιώσει την ενεργοποίηση του οργάνου. 38 EL

39 Περιστρέφετε το εμπρόσθιο μέρος της λάμπας και/ή την οπτική ίνα στην πιό λειτουργική διάρθρωση για τον φωτοπολυμερισμό (ράβδος, πιστόλι ή ενδιάμεσες θέσεις). Επιλέγξτε τον κύκλο που επιθυμείται για χρήση με το κουμπί MODE όπως προαναφέρθηκε (ο επιλεγμένος κύκλος δείχνεται πάντα από το αντίστοιχο φωτισμένο LED). η λάμπα διαθέτει μόνιμη μνήμη, για αυτό στην επόμενη χρήση θα παρουσιάζεται πάντα ο τελευταίος χρησιμοποιημένος κύκλος. Τοποθετήσατε την οπτική ίνα στην κατάλληλη θέση για πολυμερισμό. η οπτική ίνα πρέπει να τοποθετείται στο πλησιέστερο σημείο του υλικού για πολυμερισμό, χωρίς όμως να το ακουμπάει. Προβείτε στην εκκίνηση του κύκλου με το κουμπί START. Τρόπος χρήσης: εργασία 2 διαδοχικοί κύκλοι, ανάπαυση 60 δευτ. όταν ενεργοποιείται ένας προγραμματισμένος κύκλος τα LED (1, 2, 3, B, R, L) επισημαίνουν (σε πολλαπλά ανάμματα 5 δευτερολέπτων) το πε ρασμα του χρόνου σβήνοντας κάθε 5 δφευτερόλεπτα εργασίας. Η λάμπα διαθέτει επίσης έναν ακουστικό σηματοδότη που εκπέμπει ένα BEEP με την εκκίνηση του κύκλου, ένα BEEP κάθε 5 δευτερόλεπτα λειτουργίας και τέλος 2 BEEP στο τέλος του κύκλου εργασίας. Αφήστε την παροχή φωτός να διακοπεί αφθόρμητα. Ωστόσο εάν θέλετε μπορείτε να τη διακόψετε σε οποιαδήποτε στιγμή πατώντας ξανά το κουμπί START. Η λάμπα διαθέτει ένα σύστημα επισήμανσης το οποίο με το άναμμα των LED με διάφορους συνδυασμούς επισημαίνει την ενδεχόμενη δυσλειτουργία (βλέπε επόμενη παράγραφο). Η λάμπα διαθέτει μία θερμική προστασία. Επισημάνσεις. Σε περίπτωση δυσλειτουργίας της λάμπας πολυμερισμού έχουν προβλεφθεί οι παρακάτω επισημάνσεις στο πληκτρολόγιο διαταγής: LED 5 e LED 1 πράσινο συνέχεια αναμμένο. Απουσία εκπομπής φωτός από τη λάμπα. Επικοινωνήσατε με την Τεχνική Βοήθεια. LED 5 e LED 2 πράσινο συνέχεια αναμμένο. Δυσλειτουργία μικροελεγκτή ενεργοποίησης εργαλείου. Επικοινωνήσατε με την Τεχνική Βοήθεια. LED 5 e LED 3 πράσινο συνέχεια αναμμένο. Ανεπαρκής τροφοδοσία. Επικοινωνήσατε με την Τεχνική Βοήθεια. LED 5 και LED 4 αναβοσβήνουν ταυτόχρονα. Επέμβαση της θερμικής προστασίας του χερόβολου. Τα συγκεκριμένα LED θα συνεχίσουν να αναβοσβήνουν μέχρι που η λάμπα κρυώσει αρκετά (περίπου 5 λεπτά) για να μπορεί να ξαναχρησιμοποιηθεί. Εφόσον το πρόβλημα συνεχίζεται, επικοινωνήσατε με την Τεχνική Βοήθεια. Μέγιστο πάχος με δυνατότητα να πολυμεριστεί. Το μέγιστο πάχος για πολυμερισμό με κάθε κύκλο είναι 3 mm (ανατρέξτε και στις οδηγίες του χρησιμοποιημένου σύνθετου). Το συγκεκριμένο πάχος δεν πρέπει να υπερβαίνεται, διαφορετικά είναι πιθανός ο ελλιπής πολυμερισμός της στρώσης. Γενικές προειδοποιήσεις για τη χρήση. Το LED πηγή φωτός είναι μια πηγή κατηγορίας 2 σύμφωνα με την προδιαγραφή IEC ΜΗ ΦΙΞΑΡΕΤΕ ΤΗ ΔΕΣΜΗ. Η εκπομπή φωτός μπορεί να προκαλέσει ζημιά στα μάτια σε περίπτωση άμεσων ακτινοβολιών ανευ προστασίας. Χρησιμοποιήσατε πάντα τη λάμπα με τα προστατευτικά ματιών και προσέξτε να μήν κατευθύνεται η δέσμη φωτός στα μάτια. Η εκπομπή φωτός μπορεί να προκαλέσει ζημιά στους μαλακούς ιστούς (στοματικό βλεννογόνο, ούλο, επιδερμίδα). Προσέξτε όπως κατευθύνετε με ακρίβεια την ακτίνα προς το υλικό για πολυμερισμό. EL 39

40 Οι άνθρωποι που παρουσιάζουν οφθαλμικές παθολογίες, όπως τα άτομα που υπέστησαν επέμβαση για αφαίρεση καταρράκτη ή παθολογίες του αμφιβληστροειδή χιτώνα, πρέπει να προστατεύονται κατά τη χρήση της λάμπας, π.χ. με κατάλληλα προστατευτικά γυαλιά. Το τερματικό περιστρεφόμενο σημείο μπορεί και στρέφεται για 180 σε σχέση με τη χειρολαβή προς αριστερά για να περάσει από διάρθρωση σε ράβδο σε εκείνη πιστολιού. Για την επιστροφή στην διαμόρφωση σε ράβδο η περιστροφή είναι προς δεξιά. Η επίτευξη των δύο ακραίων θέσεων επισημαίνεται από ένα κλικ, μην πιέζετε την περιστροφή πέραν αυτού του κλικ. Οι ενδιάμεσες θέσεις είναι εφικτές έστω και χωρίς το κλίκ. Επανατοποθετήσατε σωστά την οπτική ίνα μετά την περιστροφή του περιστρεφόμενου τερματικού σημείου. Μή τραβάτε τα καλώδια τροφοδοσίας. Μήν υποβάλλετε το χερόβολο σε υπερβολικούς κραδασμούς. Προσοχή όπως μήν πέσει το χερόβολο και ειδικά η οπτική ίνα. Η λάμπα μπορεί να σπάσει σε περίπτωση δαγκώματος ή απρόβλεπτων συγκρούσεων. Εξακριβώστε την ακεραιότητα του χερόβολου μετά από σύγκρουση ή πτώση προτού προβείτε στη χρήση της λάμπας πολυμερισμού. Δικιμάστε να ανάψτε τη λάμπα και εξακριβώστε τη λειτουργία ανευ χρήσης με κάποιο ασθενή. Σε περίπτωση ραγίσματος ή σπασίματος, η άλλης ανωμαλίας, μή χρησιμοποιείτε τη λάμπα με κάποιο ασθενή και επικοινωνήσατε την τεχνική βοήθεια. Η οπτική ίνα εία ιδιαίτερα ευαίσθητη και σε περίπτωση σύγκρουσης μπορεί να ραγίσει ή νά σπάσει, διακινδυνεύοντας την τελική ποσότητα παρεχόμενου φωτός. Σε περίπτωση πτώσης, συστήνεται η προσεχτική παρακολούθηση της οπτικής ίνας για εξακρίβωση ενδεχόμενων ραγισμάτων ή σπασιμάτων. Σε περίτπωση σχισμής, εμφανίζεται ένα εντατικό φώς στο σημείο όπου η ίνα έχει σχισμή. Σε όλες αυτές τις περιπτώσεις η οπτική ίνα πρέπει να αντικατασταθεί. Το χερόβολο της λάμπας πολυμερισμού (το οποίο πιαθνώς πωλήθηκε σε ξεχωριστή συκευασία) μπορεί και συνδέεται αποκλειστικά σε οδοντιατρικά σύνθετα με προετοιμασμένη υποδοχή για το συγκεκριμένο χερόβολο λάμπας. Η σύνδεση σε οποιαδήποτε άλλη συσκευή ενδεχομένως προκαλέσει ζημιά στα εσωτερικά κυκλώματα της λάμπας και σοβαρούς κινδύνους για την ασφάλεια του χειριστή και του ασθενή. Το χερόβολο της λάμπας πολυμερισμού δεν προστατεύεται από την εισχώρηση υγρών. Η χειρολαβή της λυχνίας πολυμερισμού δεν είναι κατάλληλο για τη χρησιμοποίηση παρουσίας μιγμάτων αναισθητικού αερίου, οξυγόνου ή μονοξειδίου του αζώτου (N2O). Καθαριότητα. Η λάμπα πολυμερισμού μπορεί να αποτελέσει μεταδοτικό μέσο σταυρωτών μολύνσεων από ασθενή σε ασθενή. Τα σημεία που είναι περισσότερο μολυσμένα είναι η οπτική ίνα και η προστασία των ματιών. Πριν από την αποστείρωση, εββαιωθείτε ότι δεν υπάρχουν υπολείμματα πολυμερισμένων προϊόντων: ενδεχομένως καθαρίστε τα με αλκοόλη ή με μια πλαστική σπάτουλα. Για την αποστείρωση της οπτικής ίνας και της προστασίας για τα μάτια να χρησιμοποιείτε αποκλειστικά το αυτόκλειστο με θερμοκρασία αποστείρωσης τουλάχιστον 134 C. 40 EL Η οπτική ίνα είναι σε θέση να αντέξει 500 κύκλους σε κλίβανο, μετά αποό αυτό τείνει σε αδιαφάνεια, και ενδεχομένως να εκπέμπει κατώτερη ποσότητα φωτός. Και για η προστασία των ματιών πρέπει να αντικατασταθεί μετά 500 κύκλους. Συνιστάται να απευθύνεστε στον κατασκευαστή για την αγορά γνήσιων ανταλλακτικών (οπτικές ίνες + προστατευτικά ματιών: κωδικός παραγγελίας ). Το χερόβολο δεν μπορεί να μπει σε αυτόκαυστο, συνιστάται να το απολυμαίνετε εξωτερικά με τα κατάλληλα προϊόντα και ενδεχομένως να το χρησιμοποιείτε καλύπτοντάς το με μεβράνη μιας χρήσης. Για την απολύμανση του χερόβολου χρησιμοποιήσατε απαλό χαρτί μίας χρήσεως, αποφεύγοντας τη χρήση διαβρωτικών ουσιών και βύθιση εντός υγρών. Το χερόβολο της λάμπας ΔΕΝ είναι κατάλληλο για τοποθέτηση σε αυτόκαυστο. Το χερόβολο της λάμπας δεν προστατεύεται από την εισχώρηση υγρών, συνεπώς ΔΕΝ είναι κατάλληλο για αποστείρωση εν ψυχρώ με βύθιση. Οταν η λάμπα απολυμαίνεται εξωτερικά, συστήνεται η εκτέλεση της συγκεκριμένης ενέργειας με την οπτική ίνα συνδεδεμένη. Μη χρησιμοποιείτε κανενός είδους απολυμαντικό στην εκτεθειμένη οπτική επιφάνεια του χερόβολου όταν έχει εξαχθεί η ίνα. Η επαφή με απολυμαντικού με αυτήν την επιφάνεια την καθιστά αδιαφανή ανεπανόρθωτα. Συντήρηση. Δεν απαιτείται ιδιαίτερη συντήρηση για την συγκεκριμένη συσκευή. Οποιαδήποτε αντικατάσταση και/ή επισκευή, είτε στο χερόβολο είτε στο σύνθετο, πρέπει να εκτελείται από τους εξουσιοδοτημένους τεχνικούς του Κατασκευαστή. Το χερόβολο κατασκευάστηκε σκοπίμως ώστε να απαιτεί ειδικά εργαλεία για το άνοιγμα και συνεπώς δεν μπορεί να αποσυναρμολογηθεί από το χρήστη. Η παραβίαση του χερόβολου προκαλεί την αυτόματη κατάπτωση της εγγύησης. Επίλυση των προβλημάτων. Με τη λάμπα βγαλμένη, η λάμπα δεν ανάβει (κανένα αναμμένο led στο πληκτρολόγιο). Ελέγξτε ότι η υποδοχή Midwest είναι σωστά συνδεδεμένη στο καλώδιο τροφοδοσίας. Βιδώσατε προσεχτικά το κρίκο και ύστερα δοκιμάστε εκ νέου να την βγάλετε. Εφόσον το πρόβλημα συνεχίζεται, επικοινωνήσατε με την Τεχνική Βοήθεια. Εκπομπή μειωμένης ποσότητας φωτός. - Βεβαιωθείτε ότι δεν έχει ραγίσει η οπτική ίνα ή ότι δεν έχει καταστραφεί, διαφορετικά αντικαταστήστε την. Απευθυνθείτε στον κατασκευαστή για την προμήθεια γνήσιων ανταλλακτικών. - Βεβαιωθείτε ότι δεν υπάρχουν υπολείμματα πολυμερισμού στη μύτη της οπτικής ίνας, αν υπάρχουν αφιαρέστε τα μηχανικά τρίβοντας με αλκοόλη ή με μια πλαστική σπάτουλα. Εφόσον χρειαστεί η επιστροφή του χερόβολου, παρακαλείσθε όπως προβείτε πρώτα σε απολύμανση. Συστήνεται επίσης να αποσταλεί στην αρχική του συσκευασία. Παρακαλείσθε επίσης να επισυνάπτεται στο δελτίο αποστολής η περιγραφή της σχετικής βλάβης.

41 5.8. ΕΝΔΟΣΤΟΜΑΤΙΚΗ ΚΑΜΕΡΑ C-U2 Η C-U2 είναι μία κάμερα ενδοστοματική ειδικά σχεδιασμένη για απλή χρήση στην ενδοστοματική οδοντική εξέταση, με ένα χερόβολο άκρως ελαφρύς, αυτόματος έλεγχος έκθεσης και σταθερή εστίαση. Επινοήθηκε για να βοηθήσει τον οδοντίατρο στην επικοινωνία με τον ασθενή, για να εξηγεί και να αιτιολογεί την προβλεπόμενη θεραπεία και να βελτιώσει το επίπεδο ενημέρωσης του ασθενούς. Το σύστημα C-U2 επιτρέπει τη βιντεοσκόπηση και φωτογράφιση σε υψηλή ανάλυση (1280x720) των εικόνων μεγαλύτερου ενδιαφέροντος μέσω της αντίστοιχης περιοχής πάνω στο σώμα που είναι ευαίσθητη στο άγγιγμα και απεικονίζει τις ενδοστοματικές εικόνες πάνω σε κατάλληλη οθόνη ή υπολογιστή. Προειδοποιήσεις για τη χρήση. Η τηλεοπτική κάμερα μπορεί να χρησιμοποιηθεί ως επικουρικό μέσο για τη διάγνωση αλλά το αποτέλεσμα πρέπει να συγκριθεί με την άμεση παρατήρηση ή/και άλλες διαγνωστικές ενδείξεις. Το να βασίζεστε μόνο στην εικόνα η οποία προέρχεται από την τηλεοπτική κάμερα θα μπορούσε να οδηγήσει σε μια κακή εκτίμηση επειδή τα χρώματα και οι μορφές από ηλεκτρονική επεξεργασία θα μπορούσαν να μην ανταποκριθούν πιστά στην πραγματικότητα. Ο εξωτερικός Η/Υ και η εξωτερική οθόνη πρέπει να είναι ιατρικού βαθμού, δηλαδή να είναι πιστοποιημένα και να συμορ φωνονται με το πρότυπο IEC a Έκδ. Συνεπώς, πρέπει να είναισ ε θέση να εξασφαλίζουν διπλό επίπεδο μ 'ονωσης για τον ασθενή (2 MOPP) και το χειριστή (2 MOOP): - σε σχέση με το δίκτυο τροφοδοσίας, - προς όλες τις θύρες I/O (USB, LAN) που τροφοδοτούνται με τάση Safety Extra Low Voltage (SELV). Παρτά τη σημασία του ηλεκτρομαγνητικού πεδίου που εκπέμπεται από τη συσκευή, συνιστάται να μην το χρησιμοποιείτε κοντά σε συσκευής υποστ ρηιξης της ζωής (π.χ. βηματοδότες ή καρδιακούς διεγέρτες) σύμφωνα με όσα αναφέρονται στα εγχειρίδια αυτών των συσκευών. Είναι απαραίτητη η χρήση της συσκευής με το αντίστοιχο προστατευτικό μιας χρήσης, το οποίο αντικαθίσταται για κάθε καινούριο ασθενή. Αφού τοποθετήθηκε ένα καινούριο προστατευτικό μιας χρήσης, βεβαιωθείτε για την καλή κατάστασή του πριν χρησιμοποιήσετε την τηλεοπτική κάμερα, ελέγχοντας αν υπάρχουν ενδείξεις ρήξης. Σ αυτή την περίπτωση, αφαιρέστε το και τοποθετήστε ένα καινούριο. Το σώμα της κάμερας δεν πρέπει να τοποθετηθεί ποτέ μέσα σε υγρά ή σε αυτόκαυστο για κανένα λόγο. Διατηρήστε το χερόβολο σε καθαρό και ξηρό μέρος. Μην αναγκάζετε το καλώδιο σύνδεσης να διπλωθεί υπερβολικά. Προσέξτε να μην αφήσετε το σώμα της κάμερας να πέσει και να μην το εκθέσετε σε υπερβολικές δονήσεις. Μη χρησιμοποιείτε το χερόβολο εάν έχει υποστεί ζημιά, να βεβαιώνεστε ότι η κάμερα είναι σε καλή κατάσταση και ότι δεν παρουσιάζει αιχμηρά σημεία, πριν από τη χρήση. Σε περίπτωση αμφιβολίας, μη χρησιμοποιήσετε το σώμα της κάμερας, εναποθέστε το προσεκτικά και επικοινωνήστε με την τεχνική εξυπηρέτηση. Πριν από τη χρήση, ελέγξτε την κατάσταση του τζαμιού προστασίας του φακού. Μην σημαδεύετε απευθείας με την πηγή φωτός τα μάτια του χειριστή ή του ασθενούς κατά τη χρήση. Με συνεχιζόμενη χρήση (για παράδειγμα πάνω από 10 συνεχόμενα λεπτά) είναι φυσιολογικό η θερμοκρασία της άκρης της τηλεοπτικής κάμερας να αυξηθεί σημαντικά. Αν αυτό προκαλεί πρόβλημα, ακουμπήστε κάτω το σώμα για λίγα λεπτά για να κρυώσει η πηγή φωτός. Για μεγαλύτερες περιόδους χρήσης η ένταση του φωτός πρέπει να μειωθεί. Αν αφήσετε τη συσκευή να λειτουργεί για μεγάλα διαστήματα, πριν από τη χρήση βεβαιωθείτε ότι η άκρη της είναι σε αποδεκτή θερμοκρκασία, αγγίζοντας σύντομα με ένα δάκτυλο το διαφανές πλαστικό μέρος, προσέχοντας να μην αγγίζετε τον φακό ο οποίος βρίσκεται στη μέση. Σε καμία περίπτωση μην προσπαθήσετε α λυγίσετε, τραβήξετε ή αποσυναρμολογήσετε το χερόβολο. Σύνδεση ζερόβολου. Εισάγετε το χερόβολο της τηλεοπτικής κάμερας C-U2 ( a ) στην άκρη του καλωδίου και βιδώστε το κρίκο ( b ). Βεβαιωθείτε ότι το καλώδιο είναι καλά βιδωμένο πάνω στο χερούλι. Χρήση της κάμερας. Φέρατε το χερόβολο σε θέση εργασίας, η φωτεινή πηγή ανάβει και η τηλεοπτική κάμερα παρουσιάζεται με τον τελευταίο τρόπο χρήσης LIVE. η εμφάνιση στην οθόνη της κονσόλας 2 κινούμενων συμβόλων θα επιβεβαιώσει την ενεργοποίηση του οργάνου. Άναμμα συστήματος φωτισμού της κάμερας. Πατώντας το κουμπί ΟΠΤΙΚΕΣ ΙΝΕΣ μπορείτε να ανάψετε/σβήσετε το σύστημα φωτισμού της κάμερας. EL 41

42 Λειτουργία MIRROR. Με την κάμερα σε κατάσταση LIVE, ένα ελαφρύ πάτημα του κουμπιού ΑΝΤΙΣΤΡΟΦΗ που υπάρχει στην κονσόλα, επιτρέπει να περάσετε από τη θέαση πραγματικών εικόνων σε εκείνη των κατοπτρικών εικόνων. LED σβηστό: πραγματική εικόνα. LED αναμμένο: κατοπτρική εικόνα. Λειτουργία FREEZE (Πάγωμα εικόνας). Το χερόβολο C-U2 διαθέτει ένα κουμπί απλής αφής ( g ). Για το πάγωμα της εικόνας ενδιαφέροντος αρκεί το άγγιγμα του παρόντος κουμπιού ή ενεργοποίηση της διαταγής ποδιού. Αγγίξτε ξανά το κουμπί (ή ενεργοποιήστε ξανά τη διαταγή ποδιού) για το ξεμπλοκάρισμα της παγωμένης εικόνας. Καταχώρηση λειτουργίας σε τρόπο μιας εικόνας ή πολλαπλών εικόνων Με την κάμερα σε τρόπο LIVE, ένα σύντομο πάτημα του κουμπιού ΜΝΗΜΗ που υπάρχει στην κονσόλα επιτρέπει το πέρασμα από τον τρόπο ατομικής εικόνας σε εκείνον των πολλαπλών εικόνων (και αντίστροφα). Η ενεργοποίηση του τρόπου αυτού επισημαίνεται στο μόνιτορ από ένα σχετικό εικονίδιο ( 1 ) που βρίσκεται στη γωνία ψηλά δεξιά. Λειτουργία μίας εικόνας. Βγάζοντας την κάμερα σε κατάσταση LIVE και σε τρόπο πολλαπλών εικόνων, στο μόνιτορ εμφανίζεται η εικόνα "σε κίνηση". Αγγίζοντας ελαφρά το κουμπί ( g ) της χειρολαβής (ή ενεργοποιώντας τον ποδοδιακόπτη) πραγματοποιείται το πάγωμα της εικόνας που εμφανίζεται άμεσα στο μόνιτορ διαγράφοντας την ενδεχόμενη προηγούμενη εικόνα. Η τελευταία «παγωμένη» εικόνα παραμένει ορατή στο μόνιτορ ακόμη κι αν εναποτεθεί η κάμερα. Λειτουργία τρόπου πολλαπλών εικόνων. - Βγάζοντας την κάμερα σε κατάσταση LIVE και σε τρόπο πολλαπλών εικόνων, στο μόνιτορ εμφανίζεται η εικόνα "σε κίνηση" και στη γωνία ψηλά δεξιά εμφανίζεται το σχετικό εικονίδιο ( 1 ). Αγγίζοντας απαλά το κουμπί ( g ) της χειρολαβής (ή ενεργοποιώντας το ποδοχειριστήριο) διενεργείται το «πάγωμα» της εικόνας που αμέσως εμφανίζεται στην οθόνη. Η «παγωμένη» εικόνα εμφανίζεται απ ευθείας στην οθόνη θέτοντάς την στο πρώτο ελεύθερο πλαίσιο. Κάθε επόμενη «παγωμένη» εικόνα τοποθετείται στο επόμενο πλαίσιο σε σειρά ανάγνωσης. Αφού γεμίσουν τα 4 διαθέσιμα πλαίσια, κάθε επόμενη εικόνα «παγωμένη» θα αντικαταστήσει τις υπάρχουσες στρέφοντας πάντα σε σειρά ανάγνωσης. - Με την κάμερα σε κατάσταση FREEZE, πατώντας τα κουμπιά ΑΥΞΗΣΗ ή ΜΕΙΩΣΗ ή ενεργοποιώντας την εντολή CHIP-AIR μέσω του ποδοχειριστηρίου (βλέπε παράγραφο 5.2.) επιλέγονται περιστροφικά οι 4 αποθηκευμένες εικόνες. πατώντας το κουμπί ΜΝΗΜΗ για 3 δευτερόλεπτα διαγράφονται και οι 4 εικόνες που υπάρχουν στην εμφανιζόμενη σελίδα. - Με την κάμερα σε κατάσταση FREEZE, πατώντας το κουμπί ΑΝΤΙΣΤΡΟΦΗ ή ενεργοποιώντας την εντολή Water Clean System μέσω του ποδοδιακόπτη (βλέπε παράγραφο 5.2.) ενεργοποιείται/απενεργοποιείται η εμφάνιση σε πλήρη οθόνη της επιλεγμένης εικόνας. Λειτουργία VIEW. Με την κάμερα σε κατάσταση LIVE, ένα παρατεταμένο πάτημα (τουλάχιστον 2 δευτερόλεπτα) της εντολής WATER CLEAN SYSTEM στο ποδοχειριστήριο (βλέπε παράγραφο 5.2.) επιτρέπει την εμφάνιση των εικόνων που προηγουμένως «πάγωσαν» χωρίς την αποθήκευση νέων. 42 EL

43 Κατάσταση χερόβολου Στην περιοχή του κουμπιού ελέγχου ( g ) è υπάρχει ένας οπτικός οδηγός που φωτίζεται από LED πολλαπλών χρωμάτων που δείχνει την κατάσταση του χερόβολου κατά τη διάρκεια χρήσης σύμφωνα με τον ακόλουθο πίνακα: Χρώμα Σύντομοι παλμοί μπλε πολύ αργοί Γαλάζιο σταθερό Αναβόσβημα μπλε/γαλάζιο Σύντομοι παλμοί κόκκινοι Κατάσταση Χερόβολο σε αναμονή Χερόβολο ενεργό, εμφανιζόμενες ζωντανές εικόνες βίντεο Χερόβολο σε πάγωμα εικόνας Εσωτερικό σφάλμα διάγνωσης: επικοινωνήστε με την τεχνική υποστήριξη MyRay icapture. Το συγκεκριμένο πρόγραμμα επιτρέπει τη ρύθμιση της τηλεοπτικής κάμερας C-U2 όταν συνδέεται σε PC/WORKSTATION. Για ολοκληρωμένη περιγραφή για τη λειτουργία του προγράμματος MyRay Grabber γίνεται αναφορά στις ειδικές συνημμένες οδηγίες, σε ηλεκτρονική μορφή, στο χερόβολο C-U2. Προστατευτικά υγιεινής μιας χρήσης. Η τηλεοπτική κάμερα μπορεί να αποτελέσει μέσω μετάδοσης μολύνσεων από ασθενή σε ασθενή. Για το λόγο αυτό συνιστάται να την χρησιμοποιείτε πάντα με προστατευτικό μιας χρήσης (κωδ ) και να την απολυμαίνετε εξωτερικά κάθε μερά μετά το τέλος της χρήσης. Το προστατευτικό (με το λευκό γλωσσίδι) βρίσκεται μέσα σε προστατευτική μεμβράνη: μία εμπρός, διαφανή, με ένα μπλε γλωσσίδι, και μία πίσω, από χαρτί. Για τη σωστή τοποθέτηση του προστατευτικού μέσου μιας χρήσης ακολουθήστε τα εξής βήματα: Τοποθετήστε την απόληξη του σώματος της κάμερας ανάμεσα στη μεμβράνη με το λευκό γλωσσίδι και την οπίσθια χάρτινη μεμβράνη. Ο φακός, με τις φωτεινές ενδείξεις γύρω του, πρέπει να είναι γυρισμένος προς τα κάτω, προς την οπίσθια χάρτινη μεμβράνη. Τοποθετήστε απαλά μέσα το σώμα της κάμερας, μέχρι να μπει βαθιά. 2 Αφαιρέστε τις προστατευτικές μεμβράνες τραβώντας το μπλε γλωσσίδι. 3 Η τηλεοπτική κάμερα είναι τώρα έτοιμη για χρήση. Βεβαιωθείτε πάντα ότι το σώμα της κάμερας έχει τοποθετηθεί σωστά μέσα στο προστατευτικό μέσο. Για να εξασφαλιστεί η υγιεινή των χρηστών, συνιστάται να αλλάζετε το προστατευτικό μιας χρήσης μετά από κάθε χρήση. Διάθεση: τα προστατευτικά υγείας μιας χρήσης πρέπει να αντιμετωπίζονται ως ειδικά απορρίμματα (όπως τα χειρουργικά γάντια). Καθαρισμός και απολύμανση. Καθαρίστε το χερόβολο μετά από κάθε χρήση χρησιμοποιώντας το κατάλληλο πρϊόν: ανατρέξτε στην παράγραφο 1.4. Η τηλεοπτική κάμερα δεν είναι σχεδιασμένη για κρύα αποστείρωση με βύθιση, όπως για παράδειγμα σε διαλύματα όπως γλουταρική αλδεΰδη, ή διαλύματα υπεροξειδίου του υδρογόνου (οξυγονούχου νερού). Η χρήση οποιουδήποτε προϊόντος πρέπει να γίνει με σεβασμό για τους όρους τους οποίους παρέχει ο κατασκευαστής. Αυτό που χρησιμοποιείται για τον καθαρισμό και την απολύμανση θα πρέπει να απορρίπτεται στο τέλος της διεργασίας. Συντήρηση και επισκευή. Για την τηλεκάμερα C-U2 δεν είναι απαραίτητη καμία συγκεκριμένη συντήρηση. Σε περίπτωση βλάβης παρακαλούμε να στείλετε ολόκληρο το σώμα της κάμερας. Δεν υπάρχουν μέρη επισκευάσιμα επί τόπου. Οπότε παρουσιαστεί ένα ελάττωμα στη λειτουργία της συσκευής, παρακαλούμε να επικοινωνήσετε με έναν εξουσιοδοτημένο πωλητή. Διαχείριση των επιστροφών. Παρακαλούμε να μας στείλετε πίσω τυχόν ελαττωματικές συσκευές χρησιμοποιώντας την αρχική τους συσκευασία. Μην ξαναχρησιμοποιήσετε συσκευασίες οι οποίες έχουν υποστεί ζημία. Λόγω του κινδύνου επιμόλυνσης είναι υποχρεωτικό να απολυμάνετε τη συσκευή πριν από την αποστολή της. Σώματα κάμερας τα οποία δεν έχουν καθαριστεί και απολυμανθεί κατάλληλα δε θα γίνουν δεκτά. Ο αποστολέας αναλαμβάνει την ευθύνη για τυχόν ζημίες στη συσκευή οι οποίες οφείλονται στη μεταφορά, για συσκευές εντός ή εκτός της περιόδου εγγύησης. EL 43

44 6. ΛΕΙΤΟΥΡΓΊΑ ΠΛΆΚΑΣ ΒΟΗΘΟΎ PUMA ELI R / PUMA ELI A R ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Οδοντιατρικά συστήματα μοντέλο PUMA ELI R, PUMA ELI R CP, PUMA ELI R CART, PUMA ELI R ORTHO: (1) Ταμπλέτα βοηθού με διπλό μπράτσο. Βασικά χαρακτηριστικά: Η ταμπλέτα ( a ) δεσμεύεται με την υδατική μονάδα ( b ) μέσω δύο εύκαμπτων βραχίονων ( c ) που επιτρέπουν την τοποθέτηση στην ιδανική θέση για τον χειριστή. Η ταμπλέτα ( a ) διαθέτει μία κονσόλα διαταγών ( d ) με πλήκτρα για τον έλεγχο των λειτουργιών της πολυθρόνας και της υδατικής μονάδας. Ο δίσκος του βοηθού μπορεί να εξοπλιστεί με 2 σωληνίσκους αναρρόφησης και 2 εργαλεία. Η ταμπλέτα βοηθού διαθέτει κυλιόμενους κύλινδρους ( f ) για την οδήγηση και στήριξη των σωληνών των σωληνίσκων αναρρόφησης. (1) η ταμπλέτα βοηθού διαθέτει μία διάταξη ασφαλείας για την εμπλοκή της κίνησης της πολυθρόνας όταν η συγκεκριμένη ταμπλέτα ωθείται προς τα επάνω. (2) Ταμπλέτα βοηθού με μονό μπράτσο. Βασικά χαρακτηριστικά: Η ταμπλέτα ( a ) δεσμεύεται με την υδατική μονάδα ( b ) μέσω ενός εύκαμπτου βραχίονα ( e ) που επιτρέπει την τοποθέτηση σε μία ευρεία ακτίνα δράσης. Η ταμπλέτα ( a ) διαθέτει μία κονσόλα διαταγών ( d ) με πλήκτρα για τον έλεγχο των λειτουργιών της πολυθρόνας και της υδατικής μονάδας. Ο δίσκος του βοηθού μπορεί να εξοπλιστεί με 2 σωληνίσκους αναρρόφησης και 2 εργαλεία. Η ταμπλέτα βοηθού διαθέτει κυλιόμενους κύλινδρους ( f ) για την οδήγηση και στήριξη των σωληνών των σωληνίσκων αναρρόφησης. (2) η ταμπλέτα βοηθού διαθέτει μία διάταξη ασφαλείας για την εμπλοκή της κίνησης της πολυθρόνας όταν η συγκεκριμένη ταμπλέτα ωθείται προς τα επάνω. Οδοντιατρικά συστήματα μοντέλο PUMA ELI A R e PUMA ELI A R CP: (3) Ταμπλέτα βοηθού με 3 μπράτσα. Βασικά χαρακτηριστικά: Η ταμπλέτα ( a ) δεσμεύεται με την υδατική μονάδα ( b ) μέσω 3 εύκαμπτων βραχίονων που επιτρέπουν την τοποθέτηση στην ιδανική θέση για τον χειριστή. Ο βραχίονας παντογράφου ( g ) επιτρέπει μια κατακόρυφη διαδρομή της ταμπλέτας βοηθού κατά 335 mm διαμέσου 5 θέσεων εργασίας. (3) για την επαναφορά της ταμπλέτας βοηθού εντελώς κάτω αρκεί να πατήσετε το κουμπί ( h ) στο βραχίονα παντογράφου. Η ταμπλέτα ( a ) διαθέτει μία κονσόλα διαταγών ( d ) με πλήκτρα για τον έλεγχο των λειτουργιών της πολυθρόνας και της υδατικής μονάδας. Ο δίσκος του βοηθού μπορεί να εξοπλιστεί με 2 σωληνίσκους αναρρόφησης και 2 εργαλεία. Η ταμπλέτα βοηθού διαθέτει κυλιόμενους κύλινδρους ( f ) για την οδήγηση και στήριξη των σωληνών των σωληνίσκων αναρρόφησης. η ταμπλέτα βοηθού διαθέτει μία διάταξη ασφαλείας για την εμπλοκή της κίνησης της πολυθρόνας όταν η συγκεκριμένη ταμπλέτα ωθείται προς τα επάνω. (4) Ταπλέτα βοηθού με μονό μπράτσο. Βασικά χαρακτηριστικά: Η ταμπλέτα ( a ) δεσμεύεται με την υδατική μονάδα ( b ) μέσω ενός εύκαμπτου βραχίονα ( e ) που επιτρέπει την τοποθέτηση σε μία ευρεία ακτίνα δράσης. Η ταμπλέτα ( a ) διαθέτει μία κονσόλα διαταγών ( d ) με πλήκτρα για τον έλεγχο των λειτουργιών της πολυθρόνας και της υδατικής μονάδας. Ο δίσκος του βοηθού μπορεί να εξοπλιστεί με 2 σωληνίσκους αναρρόφησης και 2 εργαλεία. Η ταμπλέτα βοηθού διαθέτει κυλιόμενους κύλινδρους ( f ) για την οδήγηση και στήριξη των σωληνών των σωληνίσκων αναρρόφησης. (4) 44 EL

45 η ταμπλέτα βοηθού διαθέτει μία διάταξη ασφαλείας για την εμπλοκή της κίνησης της πολυθρόνας όταν η συγκεκριμένη ταμπλέτα ωθείται προς τα επάνω. Καθαριότητα κυλιόμενων κύλινδρων. Αφαιρέστε τους κυλιόμενους κυλίνδρους ( f ) πιέζοντας προς τα κάτω. Καθαρίστε τους κυλιόμενους κυλίνδρους χρησιμοποιώντας το κατάλληλο προϊόν: ανατρέξτεσ την παράγραφο ΚΟΝΣΟΛΑ ΤΑΜΠΛΕΤΑΣ ΒΟΗΘΟΥ Περιγραφή πλήκτρων: Κουμπί εντολής παροχής νερού στη λεκάνη. Κουμπί εντολής παροχής νερού στο ποτήριο. Κουμπί ανάμματος/σβησίματος λυχνίας χειρουργείου. Κουμπί ενεργοποίησης διαδικασιών υγιεινής. Κουμπί ανάκλησης θέσης αυτόματης επιστροφής. Κουμπί ανάκλησης θέσης ξεπλύματος. Κουμπί ανόδου καθίσματος. Κουμπί ανόδου ερεισίνωτου. Κουμπί καθόδου καθίσματος. Κουμπί καθόδου ερεισίνωτου ΣΥΡΙΓΓΑ Για την λειτουργία του συγκεκριμένου εργαλείου βλέπε παράγραφο ΛΥΧΝΙΑ ΠΟΛΥΜΕΡΙΣΜΟΥ T-LED Για τη λειτουργία του συγκεκριμένου εργαλείου βλέπε παράγραφο 5.7. EL 45

46 6.4. ΕΝΔΟΣΤΟΜΑΤΙΚΗ ΚΑΜΕΡΑ C-U2 Για την λειτουργία του συγκεκριμένου εργαλείου βλέπε παράγραφο ΣΩΛΗΝΕΣ ΑΝΑΡΡΟΦΗΣΗΣ Η μονάδα αναρρόφησης μπαίνει σε λειτουργία εξάγοντας το σωλήνα από το στήριγμα. Για να διαφοροποιείται η δύναμη αναρρόφησης προβείτε επί του δρομέα ( a ) τοποθετημένο στη χειρολαβή του τερματικού φορέα του σωληνίσκου. 46 EL εναποθέτοντας το σωλήνα στο στήριγμα επιτυγχάνεται η ακινητοποίηση του απορροφητήρα με καθυστέρηση 2 περίπου δευτερολέπτων. Η συγκεκριμένη καθυστέρηση προβλέπεται για να επιτρέπεται το στέγνωμα των σωληνών αναρρόφησης. Αποσυναρμολόγηση σωληνών αναρρόφησης. Προχωρήστε στην αποσυναρμολόγηση των σωληνίσκων φορώντας γυαλιά και γάντια για την αποφυγή ενδεχόμενων επαφών με μολυσμένο υλικό. Εξάγετε τους σωλήνες αναρρόφησης από τις ειδικές υποδοχές της μεταφορικής ταινίας με έναν ελιγμό περιστροφής και έλξης επί της υποδοχής του σωλήνα. Χωρίστε τους σωλήνες αναρρόφησης από τα τερματικά φορείς σωληνίσκων πραγματοποιώντας έναν ελιγμό περιστροφής και έλξης επί της υποδοχής του σωλήνα. Η συγκεκριμένη ενέργεια δεν πρέπει ποτέ να πραγματοποιείται λαμβάνοντας απευθείας το σωλήνα αναρρόφησης. Πλύσιμο σωληνίσκων. Δεδομένου ότι στα σύνθετα υπάρχει δυνατότητα συναρμολόγησης διάφορων συστημάτων αναρρόφησης (ρευστού ή υγρού δακτυλίου, αέρος), για την απολύμανση της εγκατάστασης αναρρόφησης συστήνεται η ρητή τήρηση των οδηγιών του κατασκευαστή του συστήματος αναρρόφησης, όσο αφορά είτε το προϊόν για χρήση, είτε οι χρόνοι και οι τρόποι χρήσης. Για τον καθαρισμό του συστήματος αναρρόφησης συστήνεται η χρήση STER 3 PLUS (CEFLA S.C) αραιωμένου σε διάλυμα 6% (ισοδύναμο με 60 ml προϊόντος σε 1 λίτρο νερού). Αποστείρωση. Αποστειρώστε τα τερματικά φορέα-στομίου σε αυτόκλειστο υδρατμού (βλέπε παράγραφο 1.5.). Σωλήνες αναρρόφησης: αποστείρωση εν ψυχρώ με εμβάπτιση. Μήν υποβάλλετε τους σωλήνες σε διαδικασίες που προβλέπουν θερμοκρασίες μεγαλύτερες των 55 C. Συντήρηση. Να λιπαίνετε περιοδικά τις τσιμούχες O-Ring των τερματικών που φέρουν τους σωληνίσκους (βλέπε παράγραφο 9.4.) χρησιμοποιώντας το λιπαντικό S1-Προστατευτικό για O-Ring (CEFLA S.C.). Σημειώσεις για την βιοσυμβατότητα. Πρέπει να γίνει χρήση μόνο των σωληνίσκων που προμηθεύονται σαν εξοπλισμό και έπειτα μόνο γνήσιους σωληνίσκους ως ανταλλακτικά. Οι σωληνίσκοι αναρρόφησης πρέπει να είναι σύμφωνα με τον Κανόνα Βιοσυμβατότητας ISO

47 6.6. ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ ΑΝΑΡΡΟΦΗΣΗΣ ΣΙΕΛΟΥ Η υδραυλική μονάδα αναρρόφησης σαλιού μπαίνει σε λειτουργία βγάζοντας το σωλήνα από το στήριγμα. Καθαριότητα μετά από χρήση. Απορροφήστε περίπου μισό λίτρο STER 3 PLUS (CEFLA S.C).) αραιωμένο σε διάλυμα 6% (ισοδύναμο με 60 ml προϊόντος σε 1 λίτρο νερού). Καθαριότητα φίλτρου αναρρόφησης σαλιού. Αυτή η ενέργεια πρέπει να πραγματοποιείται σε καθημερινή βάση στο τέλος της εργατικής ημέρας. Φοράτε γάντια και γυαλιά πριν προχωρήσετε σε αυτήν την εργασία! Απορροφήστε περίπου μισό λίτρο STER 3 PLUS αραιωμένο σε διάλυμα 6% (ισοδύναμο με 60 ml προϊόντος σε 1 λίτρο νερού). Για την αποσόβηση ενδεχόμενων σταξιμάτων υγρών και εκκρίσεων από το φίλτρο ( b ) που θα εξαχθεί, απορροφήστε μόνο αέρα για περίπου 5 δευτερόλεπτα. Αφαιρέσατε το τερματικό ( a ) με έναν ελιγμό ταυτόχρονης περιστροφής και έλξης. Βγάλτε το φίλτρο ( b ). Καθαρίσατε/αντικαταστήσατε το φίλτρο (κωδικός ). Τοποθετήσατε πάλι φίλτρο και τερματικό. για την αποφυγή πιθανών σταγόνων υγρών και εκκρίσεων από το φίλτρο που εξάγεται, αποτελεί καλός κανόνας, προτού προβείτε στην εκτέλεση των συγκεκριμένων ενεργειών, απορροφήσατε μόνο αέρα για 5 δευτερόλεπτα περίπου. Περιοδική συντήρηση. Λιπάνετε το παρέμβυσμα O/Ring ( c ) χρησιμοποιώντας S1 Προστατευτικό για O-Ring ΣΤΡΟΒΙΛΟΣ Για την λειτουργία του συγκεκριμένου εργαλείου βλέπε παράγραφο 5.4. Η στρόφιγγα ( f ), που βρίσκεται κάτω από την ταμπλέτα, ρυθμίζει την ποσότητα του νερού στο spray. για μοντέλο PUMA ELI R ORTHO: Δεδομένου ότι δεν υπάρχει η κονσόλα γιατρού, η ταχύτητα περιστροφής της τουρμπίνας δεν είναι ρυθμίσιμη και οι ενδεχόμενες οπτικές ίνες είναι πάντα αναμμένες. 7. ΛΕΙΤΟΡΥΓΙΑ ΥΔΑΤΙΚΗΣ ΜΟΝΑΔΑΣ 7.1. ΛΕΚΑΝΙΤΣΑ ΚΑΙ ΓΕΜΙΣΜΑ ΠΟΤΗΡΙΟΥ Η λεκάνη μπορεί να περιστραφεί ελεύθερα στην υδατική μονάδα κατά 305, η μετακίνηση γίνεται χειροκίνητα απευθείας στη λεκάνη. Η λεκάνη, η βρύση που παρέχει νερό στο ποτήρι και η βρύση που παρέχει νερό στη λεκάνη αφαιρούνται για τη διευκόλυνσή σας κατά τον καθαρισμό. Πλήκτρα ελέγχου. Κουμπί εντολής παροχής νερού στο ποτήρι. Κουμπί εντολής παροχής νερού στη λεκάνη. Το σβήσιμο του πλυσίματος λεκανίτσας πραγματοποιείται αυτόματα μετά από 30 δευτερόλεπτα. Το πλύσιμο λεκανίτσας ενεργοποιείται με αυτόματο τρόπο στις παρακάτω περιπτώσεις: Πιέζοντας το κουμπί "Θέση Ξεπλύματος. Πιέζοντας το κουμπί "Παροχή νερού στο ποτήρι. EL 47

48 Ζεστο νερό στο ποτήρι. Οταν προβλέπεται η συγκεκριμένη εφαρμογή, το νερό παροχής στο ποτήρι είναι πάντα ζεστό. Ρύθμιση ποσότητας νερού γεμίσματος ποτηριού. Ανάψτε τη χειρουργική μονάδα κρατώντας πατημένο το κουμπί εντολής παροχής νερού στο ποτήρι που βρίσκεται στην ταμπλέτα βοηθού. 48 EL ένας χαρακτηριστικός ήχος θα σημάνει την έναρξη λειτουργίας αποθήκευσης. Πιέσετε πρώτη φορά το κουμπί διαταγής παροχής νερού στο ποτήρι για να ξεκινήσει το γέμισμα του ποτηριού. Μόλις φτάσει η επιθυμητή στάθμη του νερού, πιέσετε για δεύτερη φορά το κουμπί εντολής παροχής νερού στο ποτήρι ελέγχοντας το ταυτόχρονο σβήσιμο του σήματος BEEP σήμανσης. Στο σημείο αυτό η νέα στάθμη του νερού στο ποτήρι έχει καταχωρηθεί στη μνήμη. Τροποποίηση λειτουργίας λεκάνης. Η παροχή νερού στη λεκάνη μπορεί και πραγματοποιείται με τρόπο όχι χρονικό (λειτουργία ON/OFF του σχετικού κουμπιού εντολής). Η τροποποίηση αυτή γίνεται ανάβοντας τη χειρουργική μονάδα κρατώντας πατημένο το κουμπί εντολής παροχής νερού στη λεκάνη που βρίσκεται στην ταμπλέτα βοηθού. Ένα ηχητικό σήμα θα δείξει τον επιλεγμένο τρόπο λειτουργίας. 1 BEEP: λειτουργία χρονισμένη. 3 BEEP: λειτουργία ON/OFF. από εργοστασιακή ρύθμιση η λειτουργία είναι με χρονοδιακόπτη. Τροποποίηση αυτοματισμού νερού στη λεκανίτσα με κλήση νερού στο ποτήρι. Είναι δυνατή η ενεργοποίηση/απενεργοποίηση του αυτοματισμού που ενεργοποιεί το νερό στη λεκανίτσα όταν πιέζεται το κουμπί "Παροχή νερού στο ποτήρι. Η τροποποίηση αυτή γίνεται ανάβοντας τη χειρουργική μονάδα κρατώντας πατημένα ταυτόχρονα τα κουμπιά «Παροχή νερού στο ποτήρι» και «Παροχή νερού στη λεκάνη» που βρίσκονται στην ταμπλέτα βοηθού. Ένα ηχητικό σήμα θα δείξει τον επιλεγμένο τρόπο λειτουργίας. Ένα ηχητικό σήμα θα δείξει τον επιλεγμένο τρόπο λειτουργίας. 1 BEEP: αυτοματισμός ενεργοποιημένος. 3 BEEP: αυτοματισμός απενεργοποιημένος. από εργοστασιακή ρύθμιση ο αυτοματισμός είναι ενεργοποιημένος. Τροποποίηση αυτοματισμού νερού στη λεκάνη με κλήση "Θέση ξέπλυμα" πολυθρόνας. Είναι εφικτή η ενεργοποίηση/απενεργοποίηση του αυτοματισμού που ενεργοποιεί το νερό στη λεκάνη όταν πιέζεται το κουμπί "Θέση ξέπλυμα" πολυθρόνας. Η τροποποίηση αυτή γίνεται ανάβοντας τη χειρουργική μονάδα κρατώντας πατημένα ταυτόχρονα τα κουμπιά «Θέση ξέπλυμα» πολυθρόνας και «Παροχή νερού στη λεκάνη» που βρίσκονται στην ταμπλέτα βοηθού. Ένα ηχητικό σήμα θα δείξει τον επιλεγμένο τρόπο λειτουργίας. 1 BEEP: αυτοματισμός ενεργοποιημένος. 2 BEEP: αυτοματισμός απενεργοποιημένος. από εργοστασιακή ρύθμιση ο αυτοματισμός είναι ενεργοποιημένος. Τροποποίηση αυτοματισμού νερού στη λεκάνη με κλήση "Επαναφορά Αυτόματη" πολυθρόνας. Είναι εφικτή η ενεργοποίηση/απενεργοποίηση του αυτοματισμού που ενεργοποιεί το νερό στη λεκάνη όταν πιέζεται το κουμπί "Αυτόματη Επαναφορά" πολυθρόνας. Η τροποποίηση αυτή γίνεται ανάβοντας τη χειρουργική μονάδα κρατώντας πατημένα ταυτόχρονα τα κουμπιά «Αυτόματη Επιστροφή» πολυθρόνας και «Παροχή νερού στη λεκανίτσα» που βρίσκονται στην ταμπλέτα βοηθού. Ένα ηχητικό σήμα θα δείξει τον επιλεγμένο τρόπο λειτουργίας. 1 BEEP: αυτοματισμός ενεργοποιημένος. 3 BEEP: αυτοματισμός απενεργοποιημένος.

49 από εργοστασιακή ρύθμιση ο αυτοματισμός είναι ενεργοποιημένος. Αποσυναρμολόγηση παροχών νερού, λεκάνης και φίλτρου λεκάνης. Αφαιρέστε τις παροχές νερού ( l ) και ( n ) ανυψώνοντας προς τα επάνω. Αφαιρέστε το φίλτρο ( q ) και το καπάκι ( p ) από τη λεκάνη ανυψώνοντας προς τα επάνω. Αφαιρέστε τη λεκανίτσα ( m ) ανυψώνοντας ρος τα επάνω. Απολύμανση και καθαρισμός Προχωρήστε στις εργασίες καθαρισμού της λεκανίτσας του και φίλτρου απορρόφησης φορώντας γυαλιά και γάντια για την αποφυγή ενδεχόμενων επαφών με μολυσμένο υλικό. Οι εργασίες καθαρισμού πρέπει να γίνονται καθημερινά μετά την ημερίσια εργασία. Παροχές νερού ποτηριού και λεκανίτσας: αποστειρώστε σε αυτόκαυστο υδρατμού 135 C. (2 bar) τηρώντας τις οδηγίες της συσκευής. Λεκανίτσα: πλύνετε προσεκτικά με ένα ειδικό προϊόν απομάκρυνσης αλάτων. Φίλτρο λεκανίτσας: καθαρίστε κάτω από τρεχούμενο νερό με απορρυπαντικά της αγοράς. Μη χρησιμοποιείτε προϊόντα αποξυστικά ή οξέα. EL 49

50 7.2. ΣΥΣΤΗΜΑ S.S.S. -ST Εφαρμόζεται μόνο στα μοντέλα PUMA ELI R, PUMA ELI R CP και PUMA ELI R CART, PUMA ELI A R, PUMA ELI A R CP. Περιγραφή του συστήματος. Το σύστημα S.S.S. -ST (Separate Supply System) διαθέτει μια δεξαμενή ( a ) κατάλληλη να περιέχει απεσταγμένο νερό. Η δεξαμενή έχει μια συνολική χωρητικότητα 1,1 λίτρου. Η δεξαμενή τροφοδοτεί: τα σπρέι όλων των οργάνων που βρίσκονται στην ιατρική ταμπλέτα και σε εκείνη του βοηθού, τη σύριγγα που βρίσκεται στην ταμπλέτα βοηθού, την πλήρωση του ποτηριού (προαιρετικό), αν υπάρχει, ο ταχυσύνδεσμος του νερού (προαιρετικό). Το κουμπί που υπάρχει στο πληκτρολόγιο της ταμπλέτας γιατρού επιτρέπει την εισαγωγή/αποκλεισμό του συστήματος S.S.S. -ST: - LED σβηστό: σύστημα μη ενεργό. - LED αναμμένο: σύστημα ενεργό. Γέμισμα ρεζερβουάρ. Με την επίτευξη της ελάχιστης στάθμης της δεξαμενής (περίπου 200 cc.), πρέπει να προχωρήσετε στην πλήρωσή της ενεργώντας ως εξής: Αποκλείστε το σύστημα S.S.S. -ST πατώντας το κουμπί. κατά τη διάρκεια της συγκεκριμένης ενέργειας ο περιεχόμενος στο ρεζερβουάρ αέρας υπό πίεση θα ξεφορτωθεί αυτομάτως προς τα έξω. Αφαιρέσατε το ρεζερβουάρ ( a ) περιστρέφοντας προς αριστερά. Ρίξτε στη δεξαμενή αποσταγμένο νερό μέχρι την επίτευξη της μέγιστης στάθμης. Χρησιμοποιήστε μόνο απεσταγμένο νερό, στο οποίο, για μεγαλύτερη εγγύηση υγιεινής, μπορεί να προστεθούν 600 μέρη ανά εκατομμύριο υπεροξείδιο του υδρογόνου χρησιμοποιώντας 20 ml Peroxy Ag+ ανά λίτρο απεσταγμένου νερού (20 ml υπεροξειδίου του υδρογόνου 3% για 1 λίτρο απεσταγμένου νερού). Μοντάρετε εκ νέου τη δεξαμενή στρέφοντάς την αριστερόστροφα. Βεβαιωθείτε ότι η δεξαμενή είναι σωστά σφιγμένη. Πατήστε πάλι το κουμπί για να εισάγετε το σύστημα S.S.S. -ST και επιβεβαιώστε την πραγμάτωση της πλήρωσης. Σε περίπτωση μακράς απουσίας από το ιατρείο (διακοπές) χρειάζεται, πριν την αναχώρηση, να αδειάσετε τελείως τη δεξαμενή ( a ). Καθαρισμός της δεξαμενής. Συστήνετε να αποστειρώνετε περιοδικά (τουλάχιστον 1 φορά το μήνα) εν ψυχρώ μόνο τη δεξαμενή χρησιμοποιώντας ένα προϊόν με βάση το υπεροξεικό οξύ ως ακολούθως: βγάλτε τη δεξαμενή από το σύστημα και αδειάστε την τελείως, ετοιμάστε το διάλυμα του προϊόντος με βάση το υπεροξεικό οξύ ακολουθώντας τις οδηγίες του παραγωγού, γεμίστε τη δεξαμενή μέχρι το χείλος με το διάλυμα υπεροξεικού οξέως, αφήστε να παραμείνει το διάλυμα υπεροξεικού οξέως εντός της δεξαμενής για το χρόνο που υποδεικνύεται από τον παραγωγό, αδειάστε τη δεξαμενή από το διάλυμα υπεροξεικού οξέως, ξεβγάλτε τη δεξαμενή με απεσταγμένο νερό, γεμίστε τη δεξαμενή με απεσταγμένο νερό με ενδεχόμενη προσθήκη όπως αναφέρεται προηγουμένως, ξανατοποθετήστε τη δεξαμενή στη σχετική έδρα του συστήματος. 50 EL

51 ΣΥΣΤΗΜΑ S.S.S. ΧΕΙΡΟΚΙΝΗΤΟ Εφαρμόζεται μόνο στα μοντέλα PUMA ELI R ORTHO και PUMA ELI R SINGLE CART. Περιγραφή του συστήματος. Το σύστημα διαθέτει μια δεξαμενή ( a ) κατάλληλη να περιέχει απεσταγμένο νερό. Η δεξαμενή έχει μια συνολική χωρητικότητα 1,1 λίτρων (μοντέλα PUMA ELI R ORTHO) ή 1,8 λίτρων (μοντέλα PUMA ELI R SINGLE CART). Η δεξαμενή τροφοδοτεί: τα σπρέι όλων των οργάνων που βρίσκονται στην ιατρική ταμπλέτα και σε εκείνη του βοηθού, την πλήρωση του ποτηριού (προαιρετικό), αν υπάρχει, ο ταχυσύνδεσμος του νερού (προαιρετικό). Ένας μοχλός by-pass ( b ), επιτρέπει τον αποκλεισμό του συστήματος σε περίπτωση που θελήσετε να τροφοδοτήσετε τα όργανα με νερό δικτύου. Με το σύστημα αυτό μπορείτε να πραγματοποιήσετε ένα κύκλο απολύμανσης των αγωγών spray των οργάνων του (βλέπε παράγραφο ). Να πραγματοποιήσετε έναν κύκλο απολύμανσης στο τέλος κάθε ημέρας εργασίας. Γέμισμα ρεζερβουάρ. Μόλις επιτευχθεί η ελάχιστη στάθμη στο δοχείο (περίπου 200 cc. για τα μοντέλα PUMA ELI R ORTHO και περίπου 500 cc. για τα μοντέλα PUMA ELI R SINGLE CART), πρέπει να το γεμίσετε ενεργώντας ως εξής: Φέρτε το μοχλό ( c ) στη θέση "CLOSE AIR PRESSURE. Αφαιρέσατε το ρεζερβουάρ ( a ) περιστρέφοντας προς αριστερά. κατά τη διάρκεια της συγκεκριμένης ενέργειας ο περιεχόμενος στο ρεζερβουάρ αέρας υπό πίεση θα ξεφορτωθεί αυτομάτως προς τα έξω. Ρίξτε στη δεξαμενή αποσταγμένο νερό μέχρι την επίτευξη της μέγιστης στάθμης. Χρησιμοποιήστε μόνο αποσταγμένο νερό, στο οποίο, για μεγαλύτερη εγγύηση υγιεινής, μπορεί να προστεθούν 600 μέρη ανά εκατομμύριο υπεροξείδιο του υδρογόνου χρησιμοποιώντας 20 ml Peroxy Ag+ ανά λίτρο αποσταγμένου νερού (20 ml υπεροξειδίου του υδρογόνου 3% για 1 λίτρο αποσταγμένου νερού). Μοντάρετε εκ νέου τη δεξαμενή στρέφοντάς την αριστερόστροφα. Επαναφέρτε το μοχλό ( c ) στη θέση "OPEN AIR PRESSURE. Βεβαιωθείτε ότι το ρεζερβουάρ είναι κλειδωμένο σφυχτά προτού μετατρέψετε το μικρό μοχλό (c) στη θέση "OPEN AIR PRESSURE. Σε περίπτωση μακράς απουσίας από το ιατρείο (διακοπές) χρειάζεται, πριν την αναχώρηση, να αδειάσετε τελείως τη δεξαμενή ( a ). Εντολή BY-PASS. Είναι εφικτός ο αποκλεισμός του ανεξάρτητου συστήματος υδατικής τροφοδοσίας εφόσον θελήσετε τη τροφοδοσία των εργαλείων με νερό δικτύου. Αυτή η λειτουργία επιτυγχάνετε με τη μετακίνηση του μοχλού ( b ) στη θέση "LINE. Επαναφέρετε τον μοχλό ( b ) στη θέση "TANK για να επιστρέψετε στη λειτουργία με αποσταγμένο νερό. Καθαρισμός της δεξαμενής. Συστήνετε να αποστειρώνετε περιοδικά (τουλάχιστον 1 φορά το μήνα) εν ψυχρώ μόνο τη δεξαμενή χρησιμοποιώντας ένα προϊόν με βάση το υπεροξεικό οξύ ως ακολούθως: βγάλτε τη δεξαμενή από το σύστημα και αδειάστε την τελείως, ετοιμάστε το διάλυμα του προϊόντος με βάση το υπεροξεικό οξύ ακολουθώντας τις οδηγίες του παραγωγού, γεμίστε τη δεξαμενή μέχρι το χείλος με το διάλυμα υπεροξεικού οξέως, αφήστε να παραμείνει το διάλυμα υπεροξεικού οξέως εντός της δεξαμενής για το χρόνο που υποδεικνύεται από τον παραγωγό, αδειάστε τη δεξαμενή από το διάλυμα υπεροξεικού οξέως, ξεβγάλτε τη δεξαμενή με απεσταγμένο νερό, EL 51

52 γεμίστε τη δεξαμενή με απεσταγμένο νερό με ενδεχόμενη προσθήκη όπως αναφέρεται προηγουμένως, ξανατοποθετήστε τη δεξαμενή στη σχετική έδρα του συστήματος ΚΥΚΛΟΣ ΑΠΟΛΥΜΑΝΣΗΣ ΧΕΙΡΟΚΙΝΗΤΟΣ Με το σύστημα S.S.S. μπορείτε να εκτελέσετε ένα χειροκίνητο κύκλο απολύμανσης των υδραγωγών όλων των οργάνων που βρίσκονται στην ιατρική ταμπλέτα, των οργάνων που βρίσκονται στην ταμπλέτα βοηθού και του υδραγωγού στο ποτήρι (προαιρετικό). Για να εκτελέσετε τον κύκλο απολύμανσης ενεργήστε ως εξής: A) Προετοιμασία του απολυμαντικού διαλύματος: Χύστε στη δεξαμενή με πορτοκαλί λωρίδα PEROXY Ag+ χωρίς αραίωση (ή υπεροξείδιο του υδρογόνου 3%). βεβαιωθείτε ότι γεμίσατε τελείως τη δεξαμενή. B) Φάση έγχυσης του απολυμαντικού: Ελέγξτε αν η στρόφιγγα των spray κάθε δυναμικού οργάνου είναι τελείως ανοιχτή (σε αντίθετη περίπτωση, δεν εξέρχεται νερό ή εξέρχεται πολύ λίγο). Φέρτε το μοχλό ( c ) στη θέση "CLOSE AIR PRESSURE. Βγάλτε τη φιάλη του απεσταγμένου νερού ( a ) στρέφοντάς την δεξιόστροφα. Αντικαταστήστε τη φιάλη του απεσταγμένου νερού ( a ) με εκείνη που περιέχει PEROXY Ag+. Βγάλτε τη σύριγγα και εκκενώστε τον αγωγό με το κουμπί του νερού. η πραγματοποιηθείσα εκκένωση του αγωγού θα είναι ορατή όταν δεν θα βγαίνει πια νερό. Επαναλάβετε την ίδια μανούβρα για την ενδεχόμενη σύριγγα της ταμπλέτας βοηθού (πάντα μέσω του κουμπιού του νερού) για τα υπόλοιπα δυναμικά όργανα ενεργώντας στο χειριστήριο Water Clean System του ποδοδιακόπτη (βλέπε παράγραφο 5.2.). Αν προβλέπεται, αδειάστε τον υδραγωγό στο ποτήρι πατώντας το κουμπί "Παροχή νερού στο ποτήρι". Επαναφέρτε το μοχλό ( c ) στη θέση "OPEN AIR PRESSURE. Βγάλτε τα όργανα και γεμίστε τους αγωγούς με το διάλυμα υπεροξειδίου του υδρογόνου, ενεργώντας για τα δυναμικά όργανα μέσω του χειριστηρίου Water Clean System του ποδοδιακόπτη, για τις σύριγγες μέσω του κουμπιού του νερού και για τον υδραγωγό στο ποτήρι πατώντας το κουμπί "Παροχή νερού στο ποτήρι". αφήστε να βγει από τα όργανα το διάλυμα υπεροξειδίου του υδρογόνου (οξυζενέ) για περίπου 6-7 δευτερόλεπτα. Επανατοποθετήστε τα όργανα. Στο σημείο αυτό οι αγωγοί περιέχουν υπεροξείδιο του υδρογόνου. C) Χρόνος επαφής του απολυμαντικού: Το PEROXY Ag+ πρέπει να παραμείνει στους αγωγούς για χρόνο τουλάχιστον 10 λεπτών, αλλά όχι μεγαλύτερο των 30 λεπτών. D) Φάση ξεπλύματος των αγωγών: Φέρτε το μοχλό ( c ) στη θέση "CLOSE AIR PRESSURE. Βγάλτε τη φιάλη ( a ) που περιέχει το υπεροξείδιο του υδρογόνου στρέφοντάς την δεξιόστροφα. Μοντάρετε τη φιάλη που περιέχει το απεσταγμένο νερό. Επαναλάβετε τις εργασίες εκκένωσης των αγωγών για τα διάφορα όργανα και ενδεχομένως για τον υδραγωγό στο ποτήρι. 52 EL

53 η πραγματοποιηθείσα εκκένωση του αγωγού θα είναι ορατή όταν δεν θα βγαίνει πια νερό. Επαναφέρτε το μοχλό ( c ) στη θέση "OPEN AIR PRESSURE. Βγάλτε τα εργαλεία και περιμένετε τη διαφυγή του απεσταγμένου νερού, ενεργώντας για τα δυναμικά όργανα μέσω του χειριστηρίου Water Clean System του ποδοδιακόπτη (βλέπε παράγραφο 5.2.), για τις σύριγγες μέσω του κουμπιού του νερού και για τον υδραγωγό στο ποτήρι πατώντας το κουμπί "Παροχή νερού στο ποτήρι". αφήστε να βγει το αποσταγμένο νερό για περ που 6-7 λεπτά. Στο σημείο αυτό οι αγωγοί περιέχουν εκ νέου απεσταγμένο νερό και το οδοντιατρικό σύστημα είναι εκ νέου έτοιμο για χρήση. Στο τέλος των φάσεων απολύμανσης, βεβαιωθείτε να κλείσετε τη δεξαμενή που περιέχει το PEROXY Ag+ (η αποτελεσματικότητά του μειώνεται όντας εκτεθειμένο στον αέρα). Προτείνεται η εκτέλεση τουλάχιστον ενός κύκλου απολύμανσης. ημερησίως, κατά προτίμηση στο τέλος της εργάσιμης ημέρας. Διατήρηση του PEROXY Ag+. Για τη σωστή διατήρηση του PEROXY Ag+ ακολλουθήστε τις οδηγίες οτυ κατασκευαστή που αναγράφονται στη συσκευασία. Είναι σημαντικό να διατηρείτε τη συσκευασία καλά κλειστή και να την αποθέτετε σε χώρο δροσερό (θερμοκρασία όχι μεγαλύτερη των 25 C). Μην αφήνετε το PEROXY Ag+ ή το υπεροξείδιο του υδρογόνου περισσότερο από ένα μήνα εντός της δεξαμενής με πορτοκαλί λωρίδα. Σε περίπτωση μακράς απουσίας από το ιατρείο (διακοπές) χρειάζεται, πριν την αναχώρηση, να αδειάσετε τελείως τη δεξαμενή με πορτοκαλί λωρίδα. EL 53

54 7.3. ΣΥΣΤΗΜΑ ΑΠΟΛΥΜΑΝΣΗΣ Εφαρμόζεται μόνο στα μοντέλα PUMA ELI R, PUMA ELI R CP και PUMA ELI R CART, PUMA ELI A R, PUMA ELI A R CP. Με το σύστημα AUTOSTERIL -ST μπορείτε να εκτελέσετε έναν κύκλο απολύμανσης των υδραγωγών όλων των οργάνων που βρίσκονται στην ιατρική ταμπλέτα, ενός δυναμικού οργάνου που βρίσκεται στην ταμπλέτα βοηθού και των υδραγωγών στο ποτήρι (προαιρετικό). Για να εκτελέσετε τον κύκλο απολύμανσης ενεργήστε ως εξής: A) Προετοιμασία του απολυμαντικού διαλύματος: Χύστε στη δεξαμενή με πορτοκαλί λωρίδα PEROXY Ag+ χωρίς αραίωση (ή υπεροξείδιο του υδρογόνου 3%). βεβαιωθείτε ότι γεμίσατε τελείως τη δεξαμενή. B) Ρύθμιση του κύκλου απολύμανσης: Αντικαταστήστε τη δεξαμενή ( a ) με τη δεξαμενή που περιέχει το απολυμαντικό και ενεργοποιήστε το σύστημα S.S.S. -ST ( βλέπε παράγραφο 7.2. ). ο κύκλος AUTOSTERIL -ST μπορεί να ενεργοποιηθεί μόνο αν το σύστημα S.S.S. -ST είναι εισαγμένο Ελέγξτε αν οι στρόφιγγες των σπρέι ( d ), που βρίσκονται στο κάτω μέρος της ταμπλέτας, είναι ανοιχτές (σε αντίθετη περίπτωση, δεν βγαίνει νερό ή βγαίνει πολύ λίγο). Τοποθετήστε πάνω από τη λεκανίτσα το σχετικό δοχείο ( e ) των οργάνων προς απολύμανση. Αν προβλέπεται, εισάγετε κάτω από τον κρουνό ποτηριού το σχετικό δοχείο ( c ) που σας παρέχεται. Πατήστε για τουλάχιστον δύο δευτερόλεπτα το κουμπί "AS" που βρίσκεται στην ταμπλέτα βοηθού. ένα ηχητικό σήμα (4 ΜΠΙΠ) επιβεβαιώνει την αποδοχή της εντολής. Στο σημείο αυτό το οδοντιατρικό σύστημα εισέρχεται σε κατάσταση stand-by που επισημαίνεται από μια σειρά παυλών που αναβοσβήνουν. για να βγείτε από την κατάσταση αυτή χωρίς να κάνετε κάτι αρκεί να πατήσετε πάλι για τουλάχιστον 2 δευτερόλεπτα το κουμπί "AS". Εισάγετε στο δοχείο τα κορδόνια των οργάνων προς απολύμανση. Για το όργανο σύριγγας θα πρέπει να χρησιμοποιήσετε τον σχετικό προσαρμογέα ( f ) και θα πρέπει να έχετε το σύστημα θέρμανσης σβηστό. Το κορδόνι του συστήματος αφαίρεσης πλάκας πρέπει να εισαχθεί χρησιμοποιώντας τον κατάλληλο προσαρμογέα ( v ). Το κορδόνι του μικροκινητήρα θα πρέπει να εισαχθεί μαζί με το σώμα κινητήρα. Το κορδόνι στου στροβίλου πρέπει να εισαχθεί χωρίς χερόβολο. Η σύριγγα που βρίσκεται στην ταμπλέτα βοηθού δεν είναι αποστειρώσιμη μέσω του κύκλου AUTOSTERIL -ST. C) Εκτέλεση του κύκλου απολύμανσης: Πατήστε στιγμιαία το κουμπί AS για να ενεργοποιήσετε τον κύκλο απολύμανσης. ένα ηχητικό σήμα (1 ΜΠΙΠ) θα επιβεβαιώσει την έναρξη του κύκλου. Το σύστημα φροντίζει τώτα για την αντικατάσταση του νερού στους σωλήνες. 54 EL

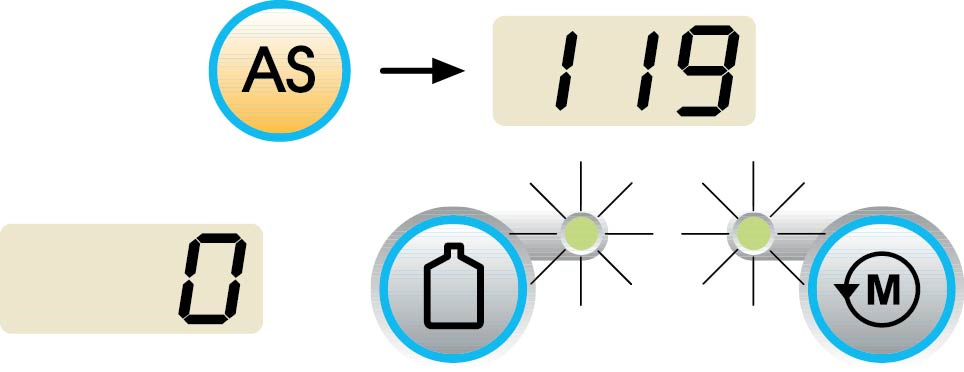

55 στην κονσόλα της οθόνης εμφανίζεται ο χρόνος που απομένει για τον τερματισμό της λειτουργίας (διάρκεια 30 δευτερόλεπτα) Στο τέλος της φάσης πλήρωσης των υδραγωγών εκπέμπεται ένα ηχητικό σήμα (1 ΜΠΙΠ) και στην οθόνη κονσόλας εμφανίζεται με ψηφία που αναβοσβήνουν ο υπολειπόμενος χρόνος για το τέλος της φάσης επαφής του απολυμαντικού. D) Χρόνος επαφής του απολυμαντικού: Χρόνος επαφής προκαθορισμένος και μη τροποποιήσιμος: 600 δευτερόλεπτα. Στο τέλος της φάσης επαφής του απολυμαντικού εκπέμπεται για 1 λεπτό ένα περιοδικό ηχητικό σήμα (1 ΜΠΙΠ κάθε δευτερόλεπτο). Η οθόνη κονσόλας δείχνει ότι ο χρόνος έφτασε στο μηδέν και συνεχίζει να αναβοσβήνει. E) Φάση ξεπλύματος των αγωγών: Αντικαταστήστε τη δεξαμενή ( a ) που περιέχει το απολυμαντικό υγρό με την αρχική δεξαμενή που περιέχει απεσταγμένο νερό και ενεργοποιήστε το σύστημα S.S.S. -ST ( βλέπε παράγραφο 7.2. ). Εκκινήστε τη φάση ξεπλύματος των αγωγών πατώντας το κουμπί "AS" που βρίσκεται στην ταμπλέτα βοηθού. ένα ηχητικό σήμα (1 ΜΠΙΠ) θα επιβεβαιώσει την έναρξη της φάσης ξεπλύματος. Το σύστημα τώρα μεριμνά για την αντικατάσταση του απολυμαντικού υγρού που υπάρχει στους αγωγούς με το απεσταγμένο νερό. στην κονσόλα της οθόνης εμφανίζεται ο χρόνος που απομένει για τον τερματισμό της λειτουργίας (διάρκεια 120 δευτερόλεπτα). Στο τέλος της φάσης ξεπλύματος εκπέμπεται ένα ηχητικό σήμα (1 ΜΠΙΠ), η κονσόλα δείχνει ότι ο χρόνος έχει λήξει (ψηφίο 0) και αναβοσβήνει το led του κουμπιού "ΑΝΤΙΣΤΡΟΦΗ". Στο σημείο αυτό αρκεί να εναποθέσετε τα εξαχθέντα όργανα για να επιστρέψετε στην κατάσταση εργασίας. Στο τέλος των φάσεων απολύμανσης, βεβαιωθείτε να κλείσετε τη δεξαμενή που περιέχει το PEROXY Ag+ (η αποτελεσματικότητά του μειώνεται όντας εκτεθειμένο στον αέρα). Προτείνεται η εκτέλεση τουλάχιστον ενός κύκλου απολύμανσης. ημερησίως, κατά προτίμηση στο τέλος της εργάσιμης ημέρας. Διακοπή του κύκλου απολύμανσης. Κατά τη φάση καταχώρησης, μπορείτε σε κάθε στιγμή να βγείτε από τον κύκλο απολύμανσης πατώντας το κουμπί "AS" για τουλάχιστον 2 δευτερόλεπτα. εφόσον ενεργοποιηθεί ο κύκλος, ΔΕΝ μπορείτε να τον διακόψετε. Διατήρηση του PEROXY Ag+. Για τη σωστή διατήρηση του PEROXY Ag+ ακολλουθήστε τις οδηγίες οτυ κατασκευαστή που αναγράφονται στη συσκευασία. Είναι σημαντικό να διατηρείτε τη συσκευασία καλά κλειστή και να την αποθέτετε σε χώρο δροσερό (θερμοκρασία όχι μεγαλύτερη των 25 C). Μην αφήνετε το PEROXY Ag+ ή το υπεροξείδιο του υδρογόνου περισσότερο από ένα μήνα εντός της δεξαμενής με πορτοκαλί λωρίδα. Σε περίπτωση μακράς απουσίας από το ιατρείο (διακοπές) χρειάζεται, πριν την αναχώρηση, να αδειάσετε τελείως τη δεξαμενή με πορτοκαλί λωρίδα. EL 55

56 7.4. ΑΥΤΟΜΑΤΟΣ ΚΥΚΛΟΣ ΠΛΥΣΙΜΑΤΟΣ ΕΡΓΑΛΕΙΩΝ Περιγραφή του συστήματος. Ο αυτόματος κύκλος TIME FLUSHING επιτρέπει την εκτέλεση ενός αυτόματου κύκλου πλύσης για την ανανέωση του νερού που υπάρχει στους υδραγωγούς των οργάνων που βρίσκονται στη ιατρική ταμπλέτα και στην ταμπλέτα βοηθού. Η πλύση μπορεί να γίνει με νερό δικτύου ή με απεσταγμένο νερό (αν υπάρχει το σύστημα S.S.S. -ST ή το σύστημα S.S.S.) Ο χρόνος διάρκειας του κύκλου είναι 2 λεπτά περίπου. 56 EL Συστήνεται η εκτέλεση ενός κύκλου πλύσης πριν την έναρξη της ημέρας εργασίας και στο διάστημα μεταξύ ενός ασθενούς και του άλλου. Ρύθμιση του κύκλου πλύσης. Αν επιθυμείτε να εκτελέσετε τον κύκλο πλύσης με απεσταγμένο νερό, εισάγετε το σύστημα S.S.S. (βλέπε παράγραφο 7.2. ή ανάλογα με το διαθέσιμο μοντέλο PUMA ELI R). συστήνεται η εκτέλεση του κύκλου πλύσης με τη δεξαμενή (a) τελείως γεμάτη. Πατήστε το κουμπί "AS" που βρίσκεται στην ταμπλέτα βοηθού για να μπείτε σε τρόπο TIME FLUSHING. η εμφάνιση στην οθόνη κονσόλας 3 παυλών που αναβοσβήνουν επιβεβαιώνει την ενεργοποίηση του τρόπου TIME FLUSHING. Ελέγξτε αν οι στρόφιγγες των σπρέι ( d ), που βρίσκονται στο κάτω μέρος της ταμπλέτας, είναι ανοιχτές (σε αντίθετη περίπτωση, δεν βγαίνει νερό ή βγαίνει πολύ λίγο). Τοποθετήστε πάνω από τη λεκανίτσα το σχετικό δοχείο ( e ) των οργάνων προς απολύμανση. Εισάγετε στο δοχείο τα κορδόνια των οργάνων προς απολύμανση. Για το όργανο σύριγγας θα πρέπει να χρησιμοποιήσετε τον σχετικό προσαρμογέα ( f ) και θα πρέπει να έχετε το σύστημα θέρμανσης σβηστό. Το κορδόνι του συστήματος αφαίρεσης πλάκας πρέπει να εισαχθεί χρησιμοποιώντας τον κατάλληλο προσαρμογέα ( v ). Το κορδόνι του μικροκινητήρα θα πρέπει να εισαχθεί μαζί με το σώμα κινητήρα. Το κορδόνι στου στροβίλου πρέπει να εισαχθεί χωρίς χερόβολο. Η σύριγγα είναι πάντα ενεργή συνεπώς μόλις εισαχθεί στο δοχείο των οργάνων θα αρχίσει αμέσως να χορηγεί νερό. Εκτέλεση του κύκλου πλύσης. Εκκινήστε τον κύκλο πλύσης πιέζοντας μια δεύτερη φορά το κουμπί AS στην ταμπλέτα βοηθού. στην οθόνη της κονσόλας εμφανίζεται ο χρόνος που υπολείπεται για το τέλος του κύκλου πλύσης (διάρκεια 120 δευτερόλεπτα). Στο τέλος του κύκλου πλύσης (στην οθόνη εμφανίζεται η τιμή 0) τα led των κουμπιών ΟΠΤΙΚΕΣ ΙΝΕΣ και ΑΝΤΙΣΤΡΟΦΗ αρχίζουν να αναβοσβήνουν. Στο σημείο αυτό αρκεί να εναποθέσετε τα εξαχθέντα όργανα για να επιστρέψετε στην κατάσταση εργασίας. Διακοπή του κύκλου πλύσης. Αφού εκκινηθεί, ΔΕΝ είναι δυνατή η διακοπή του κύκλου πλύσης. Επισημάνσεις σφάλματος. Επισήμανση: 2 ΜΠΙΠ όταν προσπαθείτε να εκκινήσετε τον κύκλο πλύσης. Αιτία: δεν έχει εξαχθεί κανένα όργανο ή τα όργανα που έχουν εξαχθεί δεν διαθέτουν σωλήνες νερού. Λύση: ελέγξτε τα όργανα που έχουν εξαχθεί και ξεκινήστε τον κύκλο πλύσης αν η επισήμανση σφάλματος παρουσιάζεται εκ νέου καλέστε την Τεχνική Υποστήριξη.
