Μηχανές Πάγου σε Νιφάδες QF800-QC700. Εγκατάσταση. Τοποθεσία της Μηχανής Πάγου. Ηλεκτρικά

Transcript

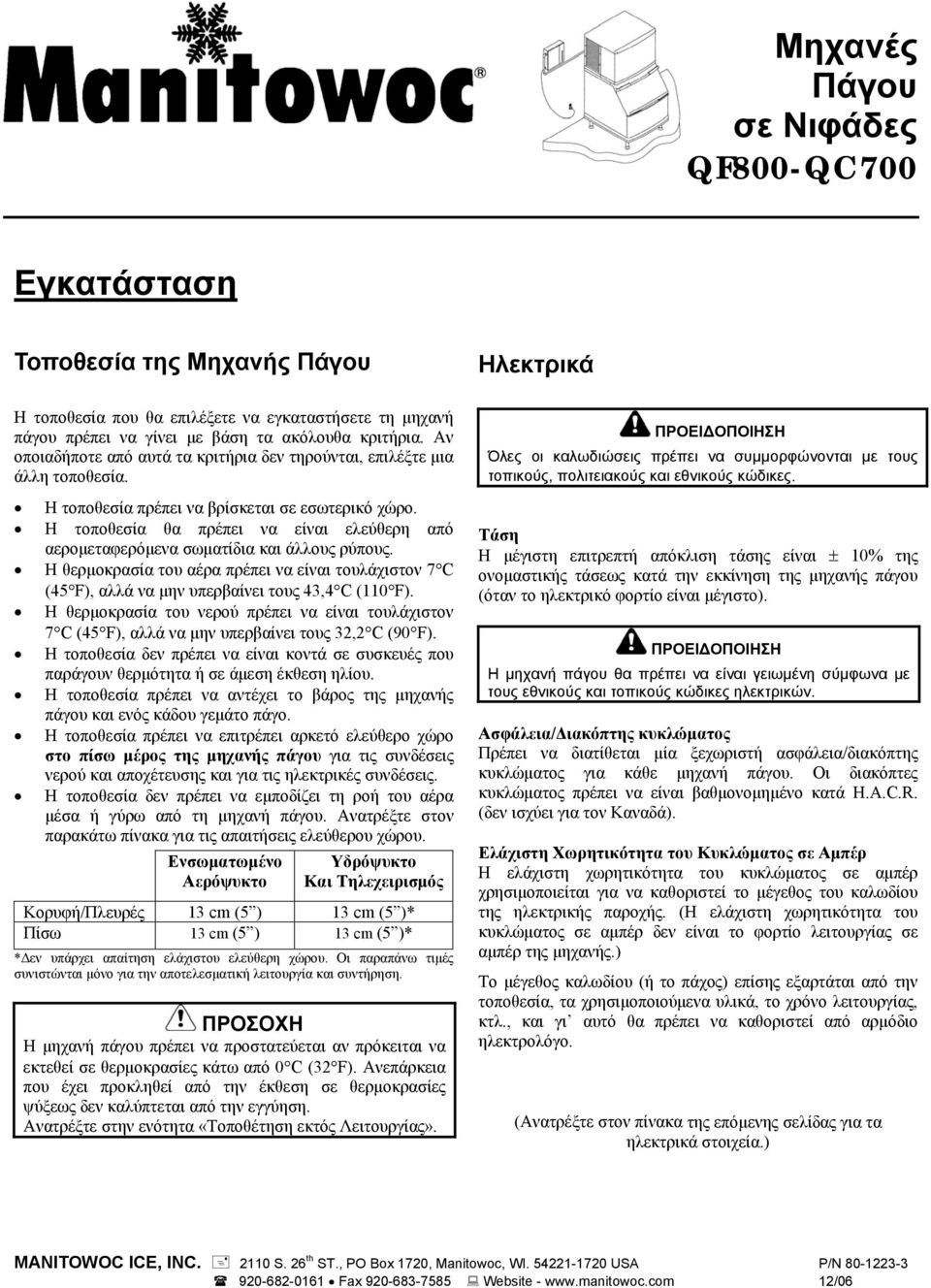

1 Μηχανές Πάγου σε Νιφάδες QF800-QC700 Εγκατάσταση Τοποθεσία της Μηχανής Πάγου Ηλεκτρικά Η τοποθεσία που θα επιλέξετε να εγκαταστήσετε τη μηχανή πάγου πρέπει να γίνει με βάση τα ακόλουθα κριτήρια. Αν οποιαδήποτε από αυτά τα κριτήρια δεν τηρούνται, επιλέξτε μια άλλη τοποθεσία. Η τοποθεσία πρέπει να βρίσκεται σε εσωτερικό χώρο. Η τοποθεσία θα πρέπει να είναι ελεύθερη από αερομεταφερόμενα σωματίδια και άλλους ρύπους. Η θερμοκρασία του αέρα πρέπει να είναι τουλάχιστον 7 C (45 F), αλλά να μην υπερβαίνει τους 43,4 C (110 F). Η θερμοκρασία του νερού πρέπει να είναι τουλάχιστον 7 C (45 F), αλλά να μην υπερβαίνει τους 32,2 C (90 F). Η τοποθεσία δεν πρέπει να είναι κοντά σε συσκευές που παράγουν θερμότητα ή σε άμεση έκθεση ηλίου. Η τοποθεσία πρέπει να αντέχει το βάρος της μηχανής πάγου και ενός κάδου γεμάτο πάγο. Η τοποθεσία πρέπει να επιτρέπει αρκετό ελεύθερο χώρο στο πίσω μέρος της μηχανής πάγου για τις συνδέσεις νερού και αποχέτευσης και για τις ηλεκτρικές συνδέσεις. Η τοποθεσία δεν πρέπει να εμποδίζει τη ροή του αέρα μέσα ή γύρω από τη μηχανή πάγου. Ανατρέξτε στον παρακάτω πίνακα για τις απαιτήσεις ελεύθερου χώρου. Ενσωματωμένο Αερόψυκτο Υδρόψυκτο Και Τηλεχειρισμός Κορυφή/Πλευρές 13 cm (5 ) 13 cm (5 )* Πίσω 13 cm (5 ) 13 cm (5 )* *Δεν υπάρχει απαίτηση ελάχιστου ελεύθερη χώρου. Οι παραπάνω τιμές συνιστώνται μόνο για την αποτελεσματική λειτουργία και συντήρηση. ΠΡΟΣΟΧΗ Η μηχανή πάγου πρέπει να προστατεύεται αν πρόκειται να εκτεθεί σε θερμοκρασίες κάτω από 0 C (32 F). Ανεπάρκεια που έχει προκληθεί από την έκθεση σε θερμοκρασίες ψύξεως δεν καλύπτεται από την εγγύηση. Ανατρέξτε στην ενότητα «Τοποθέτηση εκτός Λειτουργίας». ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τους τοπικούς, πολιτειακούς και εθνικούς κώδικες. Τάση Η μέγιστη επιτρεπτή απόκλιση τάσης είναι ± 10% της ονομαστικής τάσεως κατά την εκκίνηση της μηχανής πάγου (όταν το ηλεκτρικό φορτίο είναι μέγιστο). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μηχανή πάγου θα πρέπει να είναι γειωμένη σύμφωνα με τους εθνικούς και τοπικούς κώδικες ηλεκτρικών. Ασφάλεια/Διακόπτης κυκλώματος Πρέπει να διατίθεται μία ξεχωριστή ασφάλεια/διακόπτης κυκλώματος για κάθε μηχανή πάγου. Οι διακόπτες κυκλώματος πρέπει να είναι βαθμονομημένο κατά H.A.C.R. (δεν ισχύει για τον Καναδά). Ελάχιστη Χωρητικότητα του Κυκλώματος σε Αμπέρ Η ελάχιστη χωρητικότητα του κυκλώματος σε αμπέρ χρησιμοποιείται για να καθοριστεί το μέγεθος του καλωδίου της ηλεκτρικής παροχής. (Η ελάχιστη χωρητικότητα του κυκλώματος σε αμπέρ δεν είναι το φορτίο λειτουργίας σε αμπέρ της μηχανής.) Το μέγεθος καλωδίου (ή το πάχος) επίσης εξαρτάται από την τοποθεσία, τα χρησιμοποιούμενα υλικά, το χρόνο λειτουργίας, κτλ., και γι αυτό θα πρέπει να καθοριστεί από αρμόδιο ηλεκτρολόγο. (Ανατρέξτε στον πίνακα της επόμενης σελίδας για τα ηλεκτρικά στοιχεία.) MANITOWOC ICE, INC S. 26 th ST., PO Box 1720, Manitowoc, WI USA P/N Fax Website /06

2 Ηλεκτρικά Στοιχεία Μηχανών Πάγου Μηχανή Πάγου Κύκλος Φάσης Μέγιστη Ασφάλεια/ Διακόπτης Κυκλώματος Τάση Αερόψυκτη Υδρόψυκτο Ελάχιστα Αμπέρ του Κυκλώματος Μέγιστη Ασφάλεια/ Διακόπτης Κυκλώματος Ελάχιστα Αμπέρ του Κυκλώματος QF /1/ , ,0 230/1/ ,8 20 8,4 QC /1/ , ,0 230/1/ ,8 20 8,4 Παροχή Νερού και Μέγεθος/Συνδέσεις του Σωλήνα Αποχέτευσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όλα τα υδραυλικά θα πρέπει να συμμορφώνονται με τους τοπικούς, πολιτειακούς και εθνικούς κώδικες. Συνδέστε την είσοδο νερού της μηχανής πάγου μόνο σε πόσιμο νερό. Μη συνδέετε σε παροχή ζεστού νερού. Εγκαταστήστε μια βαλβίδα διακοπής νερού. Μονώστε τις γραμμές νερού και αποστράγγισης για να εμποδιστεί η συμπύκνωση. Τοποθεσία Θερμοκρασία Νερού Πίεση Νερού Σύνδεση Μηχανής Πάγου ΕΙΣΟΔΟΣ ΝΕΡΟΥ ΠΑΡΑΓΩΓΗΣ ΠΑΓΟΥ ΕΙΣΟΔΟΣ ΝΕΡΟΥ ΣΥΜΠΥΚΝΩΤΗ ΑΠΟΧΕΤΕΥΣΗ ΝΕΡΟΥ ΣΥΜΠΥΚΝΩΤΗ 1 Ελαχ. = Ελάχιστο 7 C (45 F) Ελαχ. 32,2 C (90 F) Μεγ. 0,6 C (33 F) Ελαχ. 32,2 C (90 F) Μεγ. 137,9 kpa (20 psi) Ελαχ. 551,5 kpa (80 psi) Μεγ /8 Θηλυκό Σπείρωμα του Σωλήνα 137,9 kpa (20 psi) Ελαχ. 1034,2 kpa (150 psi) Μεγ. 1/2 Θηλυκό Σπείρωμα του Σωλήνα 1/2 Θηλυκό Σπείρωμα του Σωλήνα Μέγεθος Σωληνώσεων έως τη Σύνδεση της Μηχανής Πάγου 9,5 mm (3/8 ) ελάχιστη εσωτερική διάμετρος 12,7 mm (1/2 ) ελάχιστη εσωτερική διάμετρος 12,7 mm (1/2 ) ελάχιστη εσωτερική διάμετρος 2 Μεγ. = Μέγιστο 2

3 Λειτουργία και Συντήρηση Έλεγχος Στάθμης Νερού Η βαλβίδα με πλωτήρα διατηρεί τη σωστή στάθμη νερού. Η στάθμη του νερού πρέπει να επιτρέπει στους ανιχνευτές στάθμης νερού να διατηρούν την επαφή με το νερό κατά τη διάρκεια του κύκλου ψύξεως. Η στάθμη του νερού είναι εργοστασιακά καθορισμένη και συνήθως δεν απαιτεί ρύθμιση. Ελέγξτε τη στάθμη του νερού κατά τη διάρκεια του κύκλου ψύξεως. Η στάθμη του νερού είναι σωστή εάν η λυχνία ένδειξης της στάθμης νερού είναι ενεργοποιημένη και δεν εισέρχεται νερό στο σωλήνα υπερχείλισης. (Ελέγξτε εάν εξέρχεται νερό υπερχείλισης από τη γραμμή αποστράγγισης στην αποχέτευση του πυθμένα). Σε περίπτωση που απαιτούνται ρυθμίσεις: α. Περιστρέψετε τον πλωτήρα δεξιόστροφα για αύξηση της στάθμης νερού β. Περιστρέψετε τον πλωτήρα αριστερόστροφα για μείωση της στάθμης νερού. Βεβαιωθείτε ότι η έξοδος της βαλβίδας με πλωτήρα του νερού έχει κλίση 20 έως 30 προκειμένου να αποφευχθεί η επαφή με τον πλωτήρα. ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Η ΕΞΟΔΟΣ ΝΕΡΟΥ ΕΧΕΙ ΚΑΠΟΙΑ ΚΛΙΣΗ, ΔΙΑΦΟΡΕΤΙΚΑ ΕΝΔΕΧΕΤΑΙ ΝΑ ΠΑΡΕΜΒΑΙΝΕΙ ΜΕ ΤΟΝ ΠΛΩΤΗΡΑ ΑΝΙΧΝΕΥΤΗΣ ΣΤΑΘΜΗΣ ΝΕΡΟΥ ΣΩΛΗΝΟΕΙΔΕΣ ΠΗΝΙΟ ΤΗΣ ΒΑΛΒΙΔΑΣ ΝΕΡΟΥ ΜΕ ΠΛΩΤΗΡΑ ΒΑΛΒΙΔΑ ΝΕΡΟΥ ΜΕ ΠΛΩΤΗΡΑ ΠΕΡΙΣΤΡΕΨΤΕ ΤΟΝ ΠΛΩΤΗΡΑ ΝΕΡΟΥ ΓΙΑ ΤΗ ΡΥΘΜΙΣΗ ΤΗΣ ΣΤΑΘΜΗΣ ΝΕΡΟΥ 3

4 Σειρά Λειτουργίας Παραγωγής Πάγου ΠΡΙΝ ΤΗΝ ΕΚΚΙΝΗΣΗ: Όταν ο διακόπτης μοχλού τοποθετηθεί στη θέση ICE (ΠΑΓΟΣ), πριν την εκκίνηση ενός κύκλου παραγωγής πάγου, θα πρέπει να συμβαίνουν τα ακόλουθα. A. Το κύκλωμα του ανιχνευτή στάθμης του κάδου πρέπει να είναι ανοιχτό (η λυχνία της στάθμης του κάδου να είναι σβηστή). Εάν το κύκλωμα του ανιχνευτή είναι κλειστό (η λυχνία της στάθμης του κάδου είναι αναμμένη), όταν ο διακόπτης μοχλού τοποθετείται στη θέση πάγου, το σύστημα ελέγχου περιμένει έως ότου το κύκλωμα του ανιχνευτή στάθμης του κάδου να ανοίξει (να σβήσει η λυχνία της στάθμης του κάδου), πριν ξεκινήσει μια σειρά παραγωγής πάγου. Η μηχανή πάγου δεν θα ξεκινήσει αν ο ανιχνευτής στάθμης του κάδου έχει αφαιρεθεί ή έχει αποσυνδεθεί. B. Το κύκλωμα του ανιχνευτή στάθμης νερού πρέπει να είναι κλειστό (η λυχνία της στάθμης νερού να είναι αναμμένη) για να ξεκινήσει ο συμπιεστής. Εάν το κύκλωμα του ανιχνευτή στάθμης νερού είναι ανοιχτό (η λυχνία της στάθμης νερού είναι σβηστή), το σύστημα ελέγχου περιμένει έως ότου το κύκλωμα του ανιχνευτή στάθμης νερού να κλείσει πριν ξεκινήσει ο συμπιεστής. ΑΡΧΙΚΗ ΕΚΚΙΝΗΣΗ: 1. Ξέπλυμα Αμέσως μόλις τοποθετηθεί ο διακόπτης μοχλού στη θέση ICE (ΠΑΓΟΣ), ενεργοποιείται η σωληνοειδής βαλβίδα ταχείας εκκένωσης και το κιβώτιο μετάδοσης κίνησης. Η βαλβίδα ταχείας εκκένωσης απενεργοποιείται μετά από 45 δευτερόλεπτα. 1α. Γέμισμα με νερό Μετά από 45 δευτερόλεπτα ενεργοποιείται η σωληνοειδής βαλβίδα νερού με πλωτήρα. ΚΥΚΛΟΣ ΨΥΞΗΣ: 2. Όταν το νερό έρχεται σε επαφή με τους ανιχνευτές στάθμης νερού, ενεργοποιούνται ο συμπιεστής και ο κινητήρας του ανεμιστήρα ψύξεως. Ο κινητήρας, ο συμπιεστής, ο κινητήρας ανεμιστήρα ψύξεων και η σωληνοειδής βαλβίδα νερού με πλωτήρα παραμένουν ενεργοποιημένες καθώς η μηχανή πάγου παράγει πάγο. Η βαλβίδα νερού με πλωτήρα θα ανοιγοκλείνει αυτόματα για να διατηρεί τη σωστή στάθμη νερού. ΑΥΤΟΜΑΤΗ ΔΙΑΚΟΠΗ: 3. Πάγος θα συσσωρεύεται στον κάδο μέχρι αυτός να έρθει σε επαφή με τον ανιχνευτή στάθμης του κάδου. Αφού ο πάγος βρίσκεται σε επαφή με τον ανιχνευτή στάθμης του κάδου για 30 συνεχόμενα δευτερόλεπτα, απενεργοποιείται ο συμπιεστής. Για να επιτραπεί η έξοδος του πλεονάζοντος πάγου, ο κινητήρας και η σωληνοειδής βαλβίδα νερού με πλωτήρα παραμένουν ενεργοποιημένοι για 45 επιπλέον δευτερόλεπτα και μετά απενεργοποιούνται. Για να επιτραπεί η αποστράγγιση του εξατμιστήρα από το νερό, η βαλβίδα ταχείας εκκένωσης ενεργοποιείται για 45 δευτερόλεπτα και μετά απενεργοποιείται. Μια περίοδος των 8 λεπτών ξεκινά μόλις απενεργοποιηθεί ο συμπιεστής. Όταν ο πάγος μειωθεί και δεν βρίσκεται πλέον σε επαφή με τον ανιχνευτή στάθμης του κάδου, η μηχανή πάγου θα ξεκινήσει έναν αρχικό κύκλο εκκίνησης, εφόσον η «περίοδος ασφαλείας των 8 λεπτών» έχει λήξει. Περίοδος Ασφαλείας των 8 Λεπτών Η λυχνία της στάθμης του κάδου θα αναβοσβήνει μέχρι να τελειώσει η περίοδος ασφαλείας των 8 λεπτών. Η λυχνία θα απενεργοποιηθεί μετά τη λήξη της περιόδου ασφαλείας των 8 λεπτών. Η περίοδος ασφαλείας των 8 λεπτών μπορεί να αποφευχθεί μετακινώντας το διακόπτη μοχλού από τη θέση ICE στη θέση OFF και μετά πάλι στη θέση ICE. Σειρά ξεπλύματος στην κατάσταση «ΠΑΓΟΣ» Ύστερα από 100 ώρες λειτουργίας της μηχανής πάγου, αυτή θα σταματήσει να παράγει πάγο και θα εκτελέσει μια σειρά ξεπλύματος. Η σειρά ξεπλύματος θα απομακρύνει τα άλατα που έχουν καθιζάνει στο πυθμένα του εξατμιστήρα. Ολόκληρη η σειρά ξεπλύματος διαρκεί περίπου 11 λεπτά, μετά από τα οποία η μηχανή πάγου αυτόματα επανέρχεται στην κατάσταση παραγωγής πάγου και ο μετρητής των 100 ωρών μηδενίζεται. ΣΗΜΕΙΩΣΗ: Οι μηχανές πάγου σε νιφάδες χρησιμοποιούν έναν ατέρμονα κοχλία για να απομακρύνουν τον πάγο από τον εξατμιστήρα. Οι περιστασιακοί θόρυβοι (τριξίματα, ξυσίματα ή κρότοι) είναι συνηθισμένοι κατά τη διάρκεια της διαδικασίας παραγωγής πάγου. 4

5 ΔΙΑΔΙΚΑΣΙΑ ΚΑΘΑΡΙΣΜΟΥ ΠΡΟΛΗΠΤΙΚΗΣ ΣΥΝΤΗΡΗΣΗΣ Το καθαριστικό της μηχανής πάγου χρησιμοποιείται για να αφαιρεί κατάλοιπα ασβεστίου και συσσωρεύσεις άλλων ανόργανων στοιχείων. Δεν χρησιμοποιείται για να αφαιρεί άλγη και γλίτσα. Για πληροφορίες σχετικά με την απομάκρυνση άλγεων και γλίτσας, ανατρέξτε στην ενότητα «Διαδικασία Απολύμανσης». Για να ξεκινήσετε έναν κύκλο καθαρισμού χρησιμοποιώντας την Τεχνολογία Καθαρισμού της Manitowoc, ακολουθείστε την παρακάτω διαδικασία. Βήμα 1 Αφαιρέστε το μπροστινό και το πίσω κάλυμμα και τοποθετήστε το διακόπτη μοχλού στη θέση OFF. Βήμα 2 Για να ξεκινήσετε τον κύκλο καθαρισμού, τοποθετήστε το διακόπτη μοχλού στη θέση CLEAN (ΚΑΘΑΡΙΣΜΟΣ). Το νερό θα ρέει από τη βαλβίδα ταχείας εκκένωσης νερού προς την αποχέτευση. Οι λυχνίες ξεπλύματος, βαλβίδας ταχείας εκκένωσης και στάθμης νερού θα ενεργοποιηθούν υποδεικνύοντας ότι η μηχανή πάγου βρίσκεται σε κατάσταση καθαρισμού. Βήμα 3 Αφαιρέστε το πώμα των 3,8 εκατοστών (1 ½ ) από το πάνω κάλυμμα της δεξαμενής νερού. Περιμένετε για ένα περίπου λεπτό ή μέχρι να απενεργοποιηθεί η λυχνία της βαλβίδας ταχείας εκκένωσης. Στη συνέχεια, προσθέστε την κατάλληλη ποσότητα καθαριστικού μηχανών πάγου Manitowoc και τοποθετήστε πάλι το πώμα. Βήμα 4 Η μηχανή πάγου θα εκτελέσει αυτόματα έναν κύκλο καθαρισμού των δέκα λεπτών, ακολουθούμενο από τέσσερις κύκλους ξεπλύματος και μετά θα σταματήσει. Η λυχνία ξεπλύματος θα παραμείνει ενεργοποιημένη μέχρι ο διακόπτης μοχλού τοποθετηθεί στη θέση OFF. Ολόκληρος ο κύκλος αυτός διαρκεί περίπου 21 λεπτά. ΣΗΜΕΙΩΣΗ: Πρέπει να εκτελείται περιοδικός καθαρισμός στις γειτονικές επιφάνειες που δεν έρχονται σε επαφή με το σύστημα διανομής νερού. Η Manitowoc συνιστά την αποσυναρμολόγηση, τον καθαρισμό και την απολύμανση της μηχανής πάγου και του κάδου/δοχείου κάθε έξι μήνες. Μην ξεπλένετε τις απολυμασμένες περιοχές. Βήμα 5 A. Η μηχανή πάγου μπορεί να ρυθμιστεί για να ξεκινήσει και να ολοκληρώσει μια διαδικασία καθαρισμού και στη συνέχεια να ξεκινήσει πάλι να παράγει πάγο αυτόματα. B. Περιμένετε περίπου ένα λεπτό από την εκκίνηση του κύκλου καθαρισμού (μέχρι να απενεργοποιηθεί η λυχνία της βαλβίδας ταχείας εκκένωσης). Στη συνέχεια μεταβείτε από τη θέση CLEAN (ΚΑΘΑΡΙΣΜΟΣ) στη θέση ICE (ΠΑΓΟΣ). C. Όταν ολοκληρωθεί ο κύκλος καθαρισμού, θα σβήσει η λυχνία ξεπλύματος και η παραγωγή πάγου θα ξεκινήσει αυτόματα. Μοντέλο QF800/QC700 Ποσότητα Καθαριστικού /Νερού 90 ml Αναμειγνυόμενο με 3,8 λίτρα Κρύο νερό 5

6 ΔΙΑΔΙΚΑΣΙΑ ΚΑΘΑΡΙΣΜΟΥ Το καθαριστικό της μηχανής πάγου χρησιμοποιείται για να αφαιρεί κατάλοιπα ασβεστίου και συσσωρεύσεις άλλων ανόργανων στοιχείων. Δεν χρησιμοποιείται για να αφαιρεί άλγη και γλίτσα. Για πληροφορίες σχετικά με την απομάκρυνση άλγεων και γλίτσας, ανατρέξτε στην ενότητα «Διαδικασία Απολύμανσης». Βήμα 1 Αφαιρέστε το μπροστινό και το πίσω κάλυμμα και τοποθετήστε το διακόπτη μοχλού στη θέση OFF. Βήμα 2 Απομακρύνετε όλο το πάγο από τον κάδο/δοχείο. Βήμα 3 Αποσυνδέστε τη γραμμή παροχής νερού από το εξάρτημα ταχείας αποσύνδεσης της βαλβίδας με πλωτήρα, πιέζοντας το μοχλό από ανοξείδωτο ατσάλι. Βήμα 4 Αφαιρέστε το πάνω κάλυμμα από τη δεξαμενή νερού. Βήμα 5 Απομακρύνετε τους ανιχνευτές στάθμης νερού από το πάνω κάλυμμα και με τα καλώδια ακόμη συνδεδεμένα, τοποθετήστε τους (σε όρθια θέση) μέσα στη δεξαμενή νερού. Βήμα 6 Για να ξεκινήσετε τη διαδικασία καθαρισμού, τοποθετήστε το διακόπτη μοχλού στη θέση ICE (ΠΑΓΟΣ). Θα ξεκινήσει ο κινητήρας και θα ενεργοποιηθεί η βαλβίδα ταχείας εκκένωσης νερού. Το νερό θα ρέει από τη βαλβίδα ταχείας εκκένωσης νερού προς την αποχέτευση. Θα ενεργοποιηθούν οι λυχνίες στον πίνακα ελέγχου που αντιστοιχούν στη βαλβίδα ταχεία εκκένωσης και στον κινητήρα για να δείξουν ότι η μηχανή πάγου ξεκινά τη Σειρά Παραγωγής Πάγου. Βήμα 7 Περιμένετε 45 δευτερόλεπτα μέχρι να απενεργοποιηθεί η λυχνία της βαλβίδας ταχείας εκκένωσης και να ενεργοποιηθεί η λυχνία της βαλβίδας με πλωτήρα. Προσθέστε την κατάλληλη ποσότητα καθαριστικού μηχανών πάγου Manitowoc στη δεξαμενή του νερού. Μοντέλο QF800/QC700 Ποσότητα Καθαριστικού /Νερού 90 ml Αναμειγνυόμενο με 3,8 λίτρα Κρύο νερό Βήμα 8 Συνδέστε πάλι τη γραμμή παροχής νερού στη βαλβίδα με πλωτήρα. Ο συμπιεστής θα ενεργοποιηθεί όταν ο ανιχνευτής στάθμης νερού έρθει σε επαφή με το νερό. Η μηχανή πάγου θα ψυχθεί και θα απορρίψει το διάλυμα καθαρισμού στον κάδο. Συνεχίστε τον κύκλο ψύξεως για 10 λεπτά έτσι ώστε να απομακρυνθεί όλο το διάλυμα καθαρισμού από τη δεξαμενή νερού. Βήμα 9 Τοποθετήστε το διακόπτη μοχλού στη θέση OFF και ανατρέξτε στη διαδικασία απολύμανσης. 6

7 ΔΙΑΔΙΚΑΣΙΑ ΑΠΟΛΥΜΑΝΣΗΣ Το απολυμαντικό της μηχανής πάγου χρησιμοποιείται για να αφαιρεί άλγη και γλίτσα. Δεν χρησιμοποιείται για να αφαιρεί τα κατάλοιπα ασβεστίου ή συσσωρεύσεις άλλων ανόργανων στοιχείων. Για πληροφορίες σχετικά με την απομάκρυνση κατάλοιπων ασβεστίου και συσσωρεύσεων άλλων ανόργανων στοιχείων, ανατρέξτε στην ενότητα «Διαδικασία Καθαρισμού». Βήμα 1 Εκτελέστε τη διαδικασία καθαρισμού πριν απολυμάνετε τη μηχανή πάγου. Βήμα 2 Αποσυνδέστε τη γραμμή παροχής νερού από το εξάρτημα ταχείας αποσύνδεσης της βαλβίδας με πλωτήρα, πιέζοντας το μοχλό από ανοξείδωτο ατσάλι. Βήμα 3 Αναμίξτε 120 ml απολυμαντικού μηχανών πάγου Manitowoc με 23 λίτρα κρύου νερού. Μοντέλο QF800/QC700 Ποσότητα Απολυμαντικού /Νερού 120 ml Αναμειγνυόμενο με 23 λίτρα Κρύο νερό Βήμα 4 Για να ξεκινήσετε τη διαδικασία απολύμανσης, τοποθετήστε το διακόπτη μοχλού στη θέση ICE (ΠΑΓΟΣ). Θα ξεκινήσει ο κινητήρας και θα ενεργοποιηθεί η βαλβίδα ταχείας εκκένωσης νερού. Το νερό θα ρέει από τη βαλβίδα ταχείας εκκένωσης νερού προς την αποχέτευση. Οι λυχνίες στον πίνακα ελέγχου που αντιστοιχούν στη βαλβίδα ταχεία εκκένωσης και στον κινητήρα θα ενεργοποιηθούν για να δείξουν ότι η μηχανή πάγου ξεκινά τη Σειρά Παραγωγής Πάγου. Βήμα 5 Περιμένετε 45 δευτερόλεπτα μέχρι να απενεργοποιηθεί η λυχνία της βαλβίδας ταχείας εκκένωσης και να ενεργοποιηθεί η λυχνία της βαλβίδας με πλωτήρα. Γεμίστε τη δεξαμενή νερού με το ήδη αναμιγμένο διάλυμα απολυμαντικού/νερού. Ο συμπιεστής θα ενεργοποιηθεί όταν ο ανιχνευτής στάθμης νερού έρθει σε επαφή με το νερό. Η μηχανή πάγου θα ψυχθεί και θα απορρίψει το διάλυμα απολύμανσης στον κάδο. Προσθέστε το υπόλοιπο διάλυμα απολυμαντικού/νερού όταν μειωθεί η στάθμη του νερού στη δεξαμενή. ΣΗΜΕΙΩΣΗ: Προσέχετε να μην πέσει η στάθμη του νερού κάτω από τον ανιχνευτή στάθμης νερού. Η μηχανή πάγου θα διακόψει τον κύκλο όταν ανοίξει το κύκλωμα των ανιχνευτών της στάθμης νερού (χαθεί η επαφή με το νερό) για περισσότερα από 90 δευτερόλεπτα. Βήμα 6 Αφού προστεθεί όλο το διάλυμα απολυμαντικού/νερού στη δεξαμενή, συνδέστε πάλι τη γραμμή παροχής νερού στο εξάρτημα ταχείας αποσύνδεσης της βαλβίδας με πλωτήρα. Η μηχανή πάγου θα συνεχίσει να ψύχεται και να απορρίπτει το διάλυμα απολύμανσης στον κάδο. Αφήστε τον κύκλο να συνεχιστεί για 10 λεπτά έτσι ώστε να απομακρυνθεί όλο το διάλυμα απολύμανσης από τη δεξαμενή νερού. Βήμα 7 Τοποθετήστε το διακόπτη μοχλού στη θέση OFF και ανατρέξτε στη διαδικασία αποσυναρμολόγησης για καθαρισμό και απολύμανση. Μην ξεπλένετε τις απολυμασμένες περιοχές. 7
