KATALÓG PRODUKTOV.

Transcript

1 KATALÓG PRODUKTOV

2 OBSAH ONDUVILLA Technické parametre... 4 Montážny návod... 5 ONDULINE CLASSIC Technické parametre... 6 Montážny návod... 7 Montáž doplnkov... 8 Doplnky, príslušenstvo... 9 ONDUCLAIR Onduclair PC (polykarbonát) Onduclair PVC Polyester (sklolaminát) Doplnky, montážny návod ONDUBAND Onduband PRO, EASY ONDUSTEEL, ONDUTECH Technické parametre Doplnky Základy montáže Montážne príslušenstvo... 17

3 OBSAH BARDOLINE Bardoline PRO S Bardoline PRO Bardofix Bardoline CLASSIC Príslušenstvo, doplnky, montážny návod BITULINE Pergola Roof ONDUTERM Technické informace Základy montáže ONDUTISS Paropriepustné fólie Parotesné fólie STREŠNÉ OKNÁ Onduline Termo, Comfort Onduline PVC, strešný výlez PODKROVNÉ PÔDNE SCHODY Click FIX, Termo, Mini, F30, Extra FONDALINE Fondaline 400, Fondaline Drain, Render, Foam Fondaline F

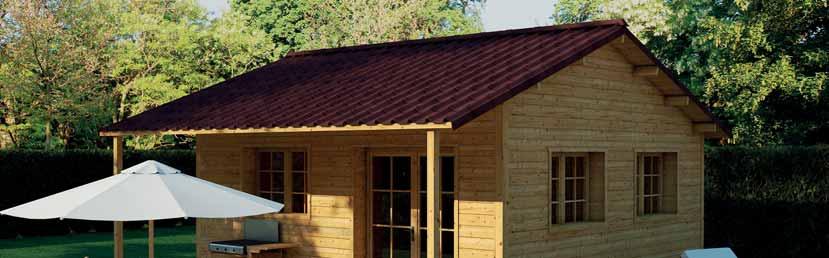

4 ONDUVILLA ASFALTOVÁ STREŠNÁ ŠKRIDLA Asfaltová strešná škridla ONDUVILLA svojím unikátnym riešením prináša úplne nové možnos pri Vašom výbere strešnej kry ny. Jej farebný a tvarový 3D efekt v mnohom pripomína klasické strešné škridle. Vďaka materiálu z ktorého je ONDUVILLA vyrobená je jej použi e možné na väčšinu striech. Technické parametre + VODONEPRIEPUSTNOSŤ 10 ROKOV Z Á R U A K STOP 106cm 40cm zaťaženie len 4 kg/m 2 Dĺžka 40 cm Šírka 106 cm Hrúbka 3,0 mm Výška vlny 40 mm Počet vĺn 6 Čistá krycia plocha 0,31 m 2 Hmotnosť škridle 1,27 kg Počet škridiel/m 2 3,23 Farby 3D tónovaná červená 3D tónovaná hnedá 3D tónovaná zelená čierna Doplnky HREBENÁČ ÚZKY: Dĺžka: 106 cm Užitočná dĺžka: 96 cm (prekrytie min. 10 cm) Šírka: 18,9 cm Použitie: pri sklone strechy ) PODHREBEŇOVÝ PRVOK: Dĺžka: 103 cm Šírka: 14 cm Použitie: pri sklone strechy do 35 Použitie len v kombinácii s uzkym hrebenáčom KONCOVÝ HREBENÁČ: Dĺžka: 105 cm Šírka: 19,4 cm Použitie: pri sklone strechy ) ZÁVETERNÁ LIŠTA: Dĺžka: 104 cm Užitočná dĺžka: 94 cm Výška štítu: 11,4 cm Šírka: 10,5 cm NOVINKA NOVINKA HREBENÁČ: Dĺžka: 90 cm Užitočná dĺžka: 75 cm (prekrytie min. 15 cm) Šírka: 50 cm ADAPTÉR PLAST : Slúži pre napojenie doplnkov z krytiny Onduline Dĺžka: 27,5 cm Šírka: 66 cm KLINCE s plastovou hlavičkou a protikoróznym pozinkovaným hrotom: Celková dĺžka: 65 mm Priemer: 2,8 mm VRTACÍ VRUT s driekom z tvrdenej ocele, ktorý ma na špici osadený vrták: Celková dĺžka: 60 mm Priemer: 3,9 mm 4

5 Ľahká montáž, ktorú zvládnete aj sami a to bez nárokov na nákladné vybavenie, neuveriteľne nízka hmotnosť sú hlavnými prednosťami tejto strešnej škridle. Pokiaľ k tomu pridáte hĺbkové prefarbenie, výhodné balenie, bezproblémovú dopravu a širokú škálu originálnych doplnkov, máte strešnú kry nu vhodnú nielen na rekonštrukcie, ale aj na nové strechy. MINIMÁLNY SKLON 9 15%, BEZPEČNÝ SKLON 17 30% * KOTVENIE X ( ) 30 ( 17 ) * Montáž na debnenie je možné iba pri nízkom sklone 9-17 a len na jednoduché typy nezateplených konštrukcií s voľným prúdením vzduchu pod kry nou (prístrešky, altánky a pod.) ROZMIESTNENIE KRYTINY Montáž kry ny začnite pri odkvape, max. presah cez odkvapovú hranu je 5 cm. Kry nu ukladajte pro smeru prevládajúcich vetrov. Prvú radu pripevnite klincami nad drážkou v uvedenom poradí. Ďalšiu šablónu rozrežte pozdĺžne na polovicu a následne montujte kry nu na celú strechu tak, aby každá druhá rada začínala v polovici spodnej šablóny (tzv. na väzbu). Pozdĺžny presah sa prevádza do vyznačených drážok (8 cm). Tmavým pruhom smerom hore 6 Polovica šablóny 3 5 3D effect Celá šablóna Polovica šablóny 4 Celá šablóna 2 Celá šablóna LATOVANIE, ODKVAP Prvá lata sa umiestňuje 27 cm od odkvapovej hrany, ďalej sa pokračuje v latovaní po 32 cm až k hrebeňu. 32cm 27cm Ďalšie rady sa kotvia do vrcholu vlny medzi drážky. Posunu e o pol rady Kotvenie kry ny sa prevádza do každej hornej vlny kry ny (medzi drážky) v stanovenom poradí s počtom 18 ks/m 2. Bočnú 6. vlnu (x) prikotvíte až po prekry ďalšou šablónou. DETAIL HREBEŇ NÁROŽIE Pri použi podhrebeňového prvku ukončite montáž tohto dielu cca 40 cm od styku hrebeňa - nárožia a pre dotesnenie priestoru pod hrebenáčom použite vetrací pás hrebeňa a nárožia. cca 40 cm podhrebeňový prvok ONDUBAND Pro 10 cm 1 Celá šablóna 5cm Prvá rada pri odkvape sa kotví nad drážky. vetrací pás nárožia Pozdĺžny presah Vetrací pruh PREVEDENIE HREBEŇA SKLON STRECHY okrajová š tová lišta vetracia medzera okrajová š tová lišta zrezaný podhrebeňový prvok SKLON STRECHY 9 17 A NAD 50 okrajová š tová lišta 1 Medzi poslednými radami pod hrebeňom je nutné ponechať vetraciu medzeru min. 5 cm. Š tovú lištu Onduvilla inštalujte pred 2 montážou hrebenáčov a podhrebeňového prvku. Na poslednú radu pri hrebeni sa inštaluje podhrebeňový prvok, ktorý sa v š te v prípade potreby odreže tak, aby bol ukončený zároveň so š tovou lištou Onduvilla. 1 Úzky hrebenáč je možné použiť pri sklone strechy do 25. Pri vyššom sklone sa použije štandardný hrebenáč bez použi a podhrebeňového prvku. Úzky hrebenáč bočný presah Koncový hrebenáč vetrací pás hrebeňa a nárožia standardný hrebenáč B bočný presah 3 Montáž podhrebeňového prvku a úzkeho hrebenáča sa prevádza rovnako ako kry na Onduvilla pro smeru prevládajúcich vetrov. 4 Presah hrebenáčov vymedzujú bočné drážky. Pred ukotvením je nutné všetky plastové prvky predvŕtať. Podrobný návod nájdete na Podmienkou záruky je montáž krytiny podľa návodu výrobcu, predovšetkým dodržania správneho rozostupu latí, presahy škridiel, počet a rozmiestnenie klincov. Dostatočné odvetranie strešného plášťa pri odkvape, v ploche a hrebeni odporúčame previesť pomocou kontralatí a systémových vetracích prvkov. V prípade zateplených striech odporúčame pod krytinu položiť difúznu fóliu ako poistnú hydroizolačnú vrstvu. Pokiaľ dôjde k utesneniu hrebeňa je nutné zaistiť vetranie pomocou systémových vetracích prvkov. Strešné konštrukcie, skladba strešného plášťa, riešenie vetrania a počet vetracích prvkov musí zodpovedať STN Navrhovanie striech a musí byť overený tepelným výpočtom STN Tepelná ochrana budov a musí byť v súlade so súvisiacimi predpismi a odporúčaním výrobcu. 5 Na ukončenie hrebeňa v š te strechy sa použije ukončovací hrebenáč. Pre lepšie prispôsobenie k sklonu strechy je v prípade potreby možné ukončovací hrebenáč po stranách zrezať. Hrebenáč sa kotví do každej vlny kry ny Onduvilla. 2 Pod štandardný hrebenáč sa použije vetrací pás hrebeňa a nárožia, ktorý chráni pred zafúknu m prachového snehu a pod. a zároveň umožňuje vďaka perforácii požadované odvetranie v hrebeni. Hrebenáče sa kotvia do každej vlny kry ny Onduvilla.

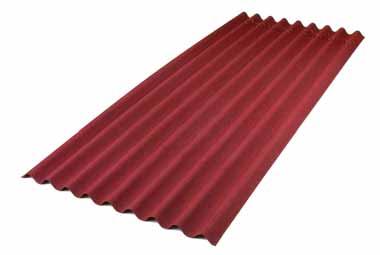

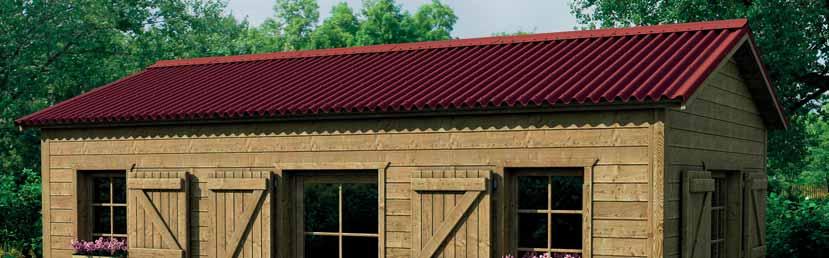

6 ONDULINE CLASSIC STREŠNÁ A OBKLADOVÁ KRYTINA Ľahká strešná kry na vyrábaná z organických vlákien, nasýtená bitúmenom a tvarovaná tlakom pri vysokej teplote do tvaru vlnitých dosiek. Vhodná pre použi e ako strešná kry na na rôzne typy konštrukcií. + VODONEPRIEPUSTNOSŤ 15 ROKOV Z Á R U A K STOP Technické parametre Dĺžka Šírka Hrúbka Hmotnosť dosky mm 950 mm 3,0 mm 6,5 kg Výška vlny Šírka vlny Užitočná šírka Váha na / m 2 38 mm 95 mm mm (podľa presahu) 3,5 kg Farby: červená hnedá ORIGINÁLNA KVALITA čierna zelená Doplnky Hrebenáče Hrebenáče sú vyrábané s integrovanými prelismi určujúcimi vzájomné presahy. Pružnosť materiálu umožňuje použitie na všetky bežné sklony striech. Dĺžka: 1000 mm, Užitočná dĺžka: 860 mm 760 mm, Šírka: 500 mm, Váha: 1,4 kg, Balenie: 15 ks v balíku. PLASTOVÉ KLINCE Nový degin krajší vzhľad Vašej strechy. Zmenšenie hlavy 18 mm priemer. Plastová hlava z polyethylenu - odolná s vysokou glexibilitou. Odolná voči UV žiareniu. Farba: čierna, červená, hnedá a zelená. Celková dĺžka: 65mm, Priemer: 2,8 mm Balenie: 100 ks v sáčku alebo 400 ks v krabici. NOVINKA VRTACÍ VRUT Špeciálne vyvinutý vrtací vrut s driekom z tvrdenej ocele, ktorý má na špičke osadený vrták. Významne uľahčuje a urýchľuje montáž, odpadáva prípadné predvrtávanie. V prípade potreby je možné prvok doťahovať, alebo povoľovať v priebehu celej životnosti. Je určený ako do tvrdého dreva, tak aj do železa. Vrut má špeciálny nízky profil hlavy a podložky pre dokonalý estetický výsledok. Plast je odolný voči UV žiareniu. Dĺžka: 60 mm, Závit: 35 mm, Priemer drieku: 3,9 mm, Priemer hlavy: 16 mm, Balenie: 100 ks, Farba: červená, hnedá, zelená, čierna. 6

7 Montážny návod Pri montáži krytiny je nutné dodržiavať montážny návod výrobcu (podmienka záruky), predovšetkým je nutné dodržať rozostup lát, presahy dosiek, počet a rozmiestnenie klincov. Pri určovaní latovania, prierezu kontralát a lát je vždy nutné zohľadniť plochu strechy, účel objektu, rozostup krokiev, miestne klimatické podmienky (vyššia snehová oblasť) atď. V sťažených podmienkach je nutné latovanie zhustiť, aby nedošlo k deformácií krytiny. Montáž na debnenie je možné použiť v prípade nízkeho sklonu a pri zaistení voľného prúdenia vzduchu pod konštrukciou. Dostatočné odvetranie strešného plášťa pri odkvape, v ploche a hrebeni odporúčame zabezpečiť pomocou kontralát, lát a systémových vetracích prvkov. Z dôvodu možného vzniku kondenzácie odporúčame pod krytinu položiť poistnú hydroizolačnú fóliu podľa skladby strešného plášťa. Strešná konštrukcia, skladba strešného plášťa, riešenie vetrania a počet vetracích prvkov musí zodpovedať STN Navrhovanie striech a musí byť overený tepelným výpočtom STN Tepelná ochrana budov a musí byť v súlade s ďalšími platnými normami a predpismi. V prípade nejasnosti kontaktujte pred montážou naše technické oddelenie. Latovanie a kotvenie Sklon nad 5 stupňov Sklon strechy 5-10 (9%-17%) Nosná konštrukcia: latovanie max 280 mm Krycia plocha Onduline: 1,29 m 2 Max. zaťaženie: 200 kg/m 2 Sklon nad 10 stupňov Sklon strechy (17%-27%) Nosná konštrukcia: latovanie max. 450 mm Krycia plocha dosky: 1,53 m 2 Max. zaťaženie: 160kg/m 2 Sklon nad 15 stupňov Sklon strechy nad 15 (nad 27%) Nosná konštrukcia: latovanie max. 610 mm Krycia plocha dosky: 1,57 m 2 Max. zaťaženie: 120kg/m 2 max. 70 mm 280 mm 280 mm 280 mm 280 mm 280 mm max. 70 mm 450 mm 450 mm 450 mm max. 70 mm 610 mm 610 mm 610 mm Presah koncovej časti Bočný presah Rozmiestnenie krytiny Montáž krytiny prevádzajte proti smeru prevládajúcich vetrov a rozmiestňujte v poradí podľa zobrazenej schémy. Krytinu rozrežte pozdĺžne na polovicu a ukladajte tak, aby každá rada začínala v polovici šírky spodnej dosky (tzv. na väzbu). Vždy je nutné dodržať podľa sklonu minimálne pozdĺžne a bočné presahy dosiek Onduline. 7

8 Montáž hrebeňa Montáž hrebenáčov prevádzajte na hrebeňovú latu proti smeru prevládajúcich vetrov s presahom mm (podľa vyznačených prelisov, v prípade zhoršených klimatických podmienok je presah 220 mm). Minimálny presah hrebenáčov cez krytinu je 120 mm. V hrebeni nechajte medzi doskami vetraciu medzeru. Pod hrebenáč odporúčame použiť vetrací pás hrebeňa a nárožia. Na pripevnenie použite originálne klince Onduline (18 ks na hrebenáč), ktoré sa umiestňujú v mieste každej vlny. min mm 120 mm min. Montáž ostatných detailov a doplnkov UKONČENIE ŠTÍTU STRECHY Jednoduché ukončenie štítu je možné previesť zahnutím poslednej vlny cez bočnú latu. (viď obr.) UKONČENIE ŠTÍTU STRECHY Pre estetické ukončenie strechy sa najlepšie hodí originálna štítová lišta, ktorá sa dodáva vo farbe krytiny. Pre jej montáž musíte namontovať štítovú dosku UKONČENIE ŠTÍTU STRECHY Ukončenie štítu strechy alebo bočné napojenie na stenu je možné spraviť tiež klasickým klampiarskym spôsobom podľa platných noriem a pravidiel. VETRACÍ PRUH Pripevňuje sa na prvú odkvapovú latu. Zamedzuje prieniku vtáctva pod krytinu a zároveň umožňuje voľné prúdenie vzduchu pod krytinou. ODKVAPOVÝ LEM Odkvapový lem sa používa pri menších presahoch dosiek pri odkvape alebo pri nízkom sklone strechy. UKONČENIE PULTOVEJ HRANY Na ukončenie pultovej hrany je možné použiť hrebenáč, štítovú lištu alebo ju je možné ukončiť klampiarskym spôsobom. V prípade utesnenia pultu použite na odvetranie originálny vetrací prvok. DETAIL NÁROŽIA STRECHY Nárožie pripevnite pred montážou hrebeňa. Osaďte podperné dosky a lemovacie laty. Položte a orežte dosky. Nárožie prekryte hrebeňovým dielom, zaistite dostatočné odvetranie. NAPOJENIE NA STENU Pre napojenie krytiny na stenu je možné použiť originálny tvarovací prvok, ktorý sa prekryje dilatačnou lištou. Detail je taktiež možné previesť klasickým klampiarskym spôsobom. STREŠNÉ OKNO je možné použiť k presvetleniu, vetraniu a výlezu na strechu. V krytine vyrežte otvor a v danej polohe pripevnite originálnymi klincami. Je vhodné pre nezateplené strechy. PRESVETLENIE STRECHY Na presvetlenie nezateplených priestorov môžete použiť dosky PVC alebo PC, ktoré majú rovnaký rozmer ako dosky Onduline. Presný montážny návod nájdete v samostatnom prospekte Onduclair. A C C B E D D D A = 500 mm B = 170 mm C = 360 mm D = 450 mm E = 610 mm mm DETAIL OBLÚKOVEJ STRECHY Minimálny polomer oblúkových konštrukcií pre montáž krytiny Onduline je 6 m. Montáž sa prevádza na vrchu konštrukcie s bočným presahom dosiek 2 vlny a premenlivými pozdĺžnymi presahmi a latovaním podľa sklonu strechy. V hornej časti je presah dosiek 500 mm, ďalej sa podľa sklonu strechy zmenšuje až na 170 mm. Latovanie sa v hornej časti odporúča v rozmedzí mm, na strmších sklonoch mm. Podrobné informácie o montáži oblúkových konštrukcií získate na technickom oddelení spoločnosti Onduline. ODVETRANIE KRYTINY Zaistite dostatočné vetracie otvory pri odkvape, v hrebeni a v ploche podľa platných noriem. V prípade utesnenia hrebeňa je nutné zaistiť vetranie pomocou prvku LV100C. (Ilustračné foto). ÚŽĽABIE Úžľabie sa prevádza bežným klasickým spôsobom podľa platných noriem a predpisov s prihliadnutím na polohu objektu, klimatickým podmienkam, sklon strechy a pod. Po stranách úžľabia sa namontuje klinové tesnenie. 8

9 Doplnky ŠTÍTOVÁ LIŠTA Je vyrobená z identického materiálu ako Onduline. Používa sa ako ľahké a estetické ukončenie štítu strechy. Dĺžka: mm, Užitočná dĺžka: mm, Šírka: 410 mm, Váha: 1,4 kg, Balenie: 20 ks v balíku. VETRACÍ PRUH Používa sa pri odkvape pod vlnu dosiek ako zábrana proti zalietavaniu vtákov alebo hmyzu do vetraného podstrešného priestoru. Dĺžka: mm, Váha: 5,25 kg jeden balík, Balenie: 50 ks v balíku. UNIVERZÁLNY TESNIACI PÁS Slúži k utesneniu priestoru na okrajoch úžľabia. Zamedzuje nafúknutiu vetrom hnaného prachového snehu, alebo zatečeniu pri prudkom daždi. Materiál: polyether, Dĺžka: mm, Šírka: 30 mm, Výška: 50 mm VLNOVÁ VÝPLŇ Je vyrobená zo sieťovaného penového polyetylénu a slúži k vyplneniu profilu vĺn. Vďaka novému tvaru dochádza k mikroventilácii aj pri uzatvorení jednotlivých vĺn. Jednotlivé diely je možné spájať pomocou zámkov, na konci prvku. Materiál je nenasiakavý, pevný a odolný poveternostným vplyvom. V prípade použitia tohto prvku je nutné zaistiť vetranie pomocou vetracích prvkov LV100C. Dĺžka: 1000 mm, Balenie: 100 ks v krabici. NAPOJENIE NA STENU Koncový lem je vyrobený z polypropylénu a je určený k napojeniu zvislej steny na krytinu Onduline. Lem sa následne prekryje dilatačnou lištou (nie je v ponuke Onduline). Vhodný pre všetky sklony striech. Dĺžka: 846 mm (šírka pokrytá jednou doskou), Váha: 7,5 kg jeden balík 970 mm x 290 mm x 130 mm. Balenie: 25 ks v balíku STREŠNÉ OKNO Strešné okno slúži na presvetlenie pôdneho priestoru a ako výlez na strešnú plochu. Vhodné použitie pre nezateplenú strechu. Dĺžka základne: 890 mm, Šírka základne: 660 mm, Celková výška: 150 mm, Hrúbka: 3 mm, Priehľadná plocha: 360 x 420 mm Pred ukotvením je nutné všetky plastové prvky prevŕtať. STREŠNÝ KOMÍNOK HV 110 Sanitárny komínok pre odvetranie napr. kanalizácie, WC... Umožňuje vetranie v sklone Ku komínku je možné objednať adaptér a flexi napojenie s priemerom 100/70/50 mm. Dĺžka základne: 560 mm, Šírka základne: 370 mm (4 vlny) STREŠNÉ VETRANIE LV 100C Slúži pre odvetranie krytiny a podstrešného priestoru. Vetrák je profilovaný do tvaru dosiek čo umožňuje ľahké napojenie a zabudovanie do strešnej krytiny Onduline. Dĺžka: 500 mm, Šírka: 380 mm, Ventilačná plocha: LV 100C: mm 2 (cca 10 ks/100 m 2 ) Gumoasfalt ONDULINE GA 12 Oprava strechy Použi e: K miestnym a celoplošným opravám strešných kry n z asfaltových izolačných pásov a vlnitých asfaltových dosiek. K zhotoveniu bezošvých hydroizlačných a ochranných povlakov striech, k ochranným náterom betónových nadstrešných čas, k zhotoveniu zmesí pre vyrovnávacie hmoty a k izolačným náterom na rôznych podkladoch. Pred samotnou aplikáciou je nutné použiť na podklad vhodnú penetráciu (napr. Penetral ALP). ONDULINE GA 23 Ochranný náter červenohnedý Použi e: K vrchným ochranným náterom na asfaltové suspenzie, na hydroizolačné pásy bez bridlicového posypu, na vlnité asfaltové kry ny a na asfaltové chodníky. Pred samotnou aplikáciou je nutné použiť na podklad vhodnú penetráciu (napr. Penetral ALP). Spotreba: na 1 náter 0,75 kg/m 2 9

10 UV 10 ROKOV ONDUCLAIR PC MIMORIADNE ODOLNÉ PRESVETĽOVACIE DOSKY Presvetľovacie dosky Onduclair PC (polykarbonát) sú určené k zastrešeniu jednoduchých konštrukcií ako aj veľkých plôch hál, skladových objektov a pod. Vzhľadom k výborným mechanickým a úžitkovým vlastnos am je poskytovaná záruka 10 rokov. Dosky sú odolné voči bežnému krupobi u. Z Á R U A K Onduclair PC profily hrúba 0,8 mm: Názov VLNA 95/38 TRAPÉZ 75/18 Dĺžka x šírka 2000 x 950 mm 2000 x 1100 mm, 3000 x 1100 mm Minimálny sklon 5 9 Min. kotviacich prvkov (ks/m 2 ) 8 10 Farby číra, bronz číra, bronz Klasifikácia reakcie na oheň podľa STN EN Použiteľnosť v teplotnom rozsahu B-s1,d0-30 C až +130 C B-s1,d0-30 C až +130 C Latovanie, presahy: Profil vlna 95/38 trapéz 75/18 Latovanie 5 15 max. 45 cm nad 15 max. 61 cm 9 15 max. 45 cm nad 15 max. 61 cm Bočné preloženie 2 vlny 2 trapézy Minimálny presah* *Podľa sklonu strechy je možné upravovať presah, vždy však odporúčame min. 20 cm. V prípade potreby kontaktujte technické oddelnie. Pri kombinácii s doskami Onduline je možný presah 17 cm pri sklone strechy nad

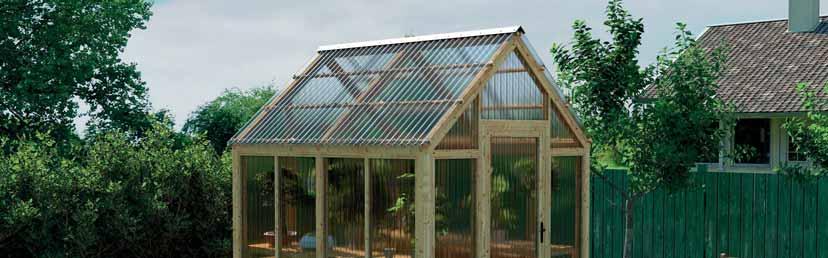

11 5 ROKOV ONDUCLAIR PVC PRESVETĽOVACIE DOSKY PRE HOBBY POUŽITIE Presvetľovacie dosky Onduclair PVC sú určené k zastrešeniu jednoduchých striech altánkov, pergol, zimných záhrad a pod. V prípade použi a profilu vlna Onduline je možná kombinácia s asfaltovými doskami Onduline. Pri montáži je nutné dodržať základné montážne pravidlá. Z Á UV R U A K Onduclair PVC profily hrúbky 1 mm: Názov VLNA 95/35 35 Latovanie, presahy: Profil vlna 95/35 Dĺžka x šírka 2000 x 950 mm Minimálny sklon montáže: 5 Min. kotviacich prvkov (ks/m 2 ) 8 Farby číra, bronz Klasifikácia reakcie na oheň podľa STN EN C-s3,d2 Použiteľnosť v teplotnom rozsahu max. do 60 C Latovanie Bočné preloženie Minimálny presah* 5 15 max. 45 cm nad 15 max. 61 cm * Podľa sklonu strechy je možné upravovať presah, vždy však odporúčame min. 20 cm. V prípade potreby kontaktujte technické oddelenie. V kombinácii s doskami Onduline je možný rovnaký presah 17 cm pri sklone strechy nad vlny POLYESTER SKLOLAMINÁTOVÉ DOSKY S OCHRANNOU GEL COAT UV 10 ROKOV Z Á R U A K PES profily: Názov VLNA A5 177/51 Latovanie, presahy: Profil vlna A5 177/51 Dĺžka x šírka 2500 x 920 mm Minimálny sklon montáže 5 Min. kotviacich prvkov (ks/m 2 ) 6 Farby priesvitná (PES), červená RAL 8012, šedá RAL 7012 (Onducolor) Klasifikácia reakcie na oheň podľa STN EN E Použiteľnosť v teplotnom rozsahu -30 C až +120 C Latovanie Bočné preloženie Minimálny presah* max. 76 cm 1/2 vlny *Podľa sklonu strechy je možné upravovať presah, vždy však odporúčame min. 20 cm. V prípade potreby kontaktujte technické oddelenie. 11

12 ONDUCLAIR DOPLNKY Kotviace prvky, základné montážne odporúčanie VLNA 95/38 TRAPÉZ 70 75/18 VLNA A5 177/51 Dištančné podložky (pod krytinu) Kaloty (nad krytinu) Skrutky JA2 6,5x70, podl. 16 mm JA2 6,5x50, podl. 16 mm JA2 6,5x90, podl. 16 mm Sady sada = 25x skrutka 4,5 x 65 mm + dištančná podložka sada = 25x skrutka 4,5 x 45 mm + dištančná podložka + ochranná čiapočka sada = 25x skrutka 5,5 x 80 mm + dištančná podložka + ochranná čiapočka Minimálne 4 kotviace prvky na každú podpernú latu, vždy v 1., 3., 6. a 9. vlne Minimálne 5 kotviacich prvkov na každú podpernú latu vždy v 1., 2., 5., 8. a 12. vlne Minimálne 3 kotviace prvky na každú podpernú latu, vždy v 1., 3. a 5. vlne * Presné latovanie v závislosti na charaktere materiálu viď. PC strana 8, PVC strana 9, PES strana 10. Základné montážne odporúčanie Pred montážou PVC a PC dosiek je nutné tmavý podklad (laty, dosky Onduline a pod.) oddeliť napr. svetlým polyetylénovým pásom, AL fóliou alebo natrieť bielou farbou. PC dosky ukladajte nápisom this side up hore. Táto strana je ochránená špeciálnou vrstvou UV filtra. V miestach kotvenia predvŕtať otvory o 2mm väčším priemerom ako je kotviaci prvok a to do vrcholu vlny alebo rebra. V miestach kontaktu kry ny so š tom alebo stenou ponechať 30 mm dilatačnú medzeru. Vzdialenosť otvoru od konca dosky nesmie byť menšia ako 50 mm Podrobný montážny návod nájdete na Skladovanie a doprava Dosky Onduclair nesmú byť pri skladovaní a transporte vystavené priamemu slnečnému žiareniu! Pozor pri transporte v rozohriatom automobile. Dosky musia byť skladované vo vodorovnej polohe a oddelené od rovného podkladu (napr. hranolmi), uchovávané v eni a vo vetraných priestoroch, zakryté svetlou plachtou neprepúšťajúcou svetlo. 12

13 ONDUBAND SAMOLEPIACA BITÚMENOVÁ PÁSKA Samolepiaca viacúčelová vodotesná páska na utesnenie prestupov, drobné opravy na strechách, olemovanie komínov a pod. Onduband PRO Dĺžka (m) 10 Šírka (cm) 10, 15, 30 Hrúbka 1,5 mm Farby terakota, hliník, olovo, červená Onduband EASY Dĺžka (m) 3, 5,10 Šírka (cm) 5; 7,5; 10; 15; 30 Hrúbka 1,1 mm Farby terakota, hliník, olovo Lemovanie komína 13

14 ONDUSTEEL ONDUTECH OCEĽOVÁ STREŠNÁ ŠKRIDLA HLADKÁ ALEBO S GRANULÁTOM OnduSTEEL, OnduTECH odolná, ľahká a hospodárna oceľová strešná kry na v tradičnom štýle škridiel je vyrobená z 0,45 mm hrubého oceľového plechu s obojstrannou aluzinkovou ochranou lisovaného do profilu škridle, ktorá poskytuje ochranu pred poveternostnými vplyvmi. Záruka 30 rokov. Technické parametre e strešnej šablóny ST7: VODONEPRIEPUSTNOSŤ 30 ROKOV Z Á R U A K STOP Paleta farieb OnduSteel Celková dĺžka: mm Užitočná dĺžka: mm Celková šířka 456 mm Celková šírka: 410 mm Užitočná plocha: 0,55 m 2 /ks Celková hrúbka farby Ondusteel: 140 μm Celková hrúbka farby Ondutech 100: 100 μm Celková hrúbka farby Ondutech 50: 50 μm Spotreba na m 2 1,82 ks Hmotnosť Ondusteel 3,22 kg/šablóna Hmotnosť Ondutech 2,45 kg/šablóna terakota 11 (RAL 8002) bridlica 22 (RAL 7015) hnedá 33 (RAL 8017) čierna 44 (RAL 7021) červená 55 (RAL 3009) zelená 66 (RAL 6011) modrá 77 (RAL 5007) Paleta farieb Ondutech červená 01 (RAL 3011) RAL farby sú približné. hnedá 02 (RAL 8016) bridlica 03 (RAL 7016) terrakota 05 (RAL 8004) zelená 06 (RAL 6005) modrá 07 (RAL 5010) Skladba vrstiev Aluzinková ochrana Ochranná vrstva Primer + akrylátová farba hr: Ondusteel 140 μm Ondutech μm Ochranná vrstva Aluzinková ochrana Oceľový plech hr. 0,45 mm Výhody strešnej krytiny Zaťaženie len 4,8 5,8 kg/m 2 Aluzinková ochrana Záruka 30 rokov Dlhá životnosť Vďaka tesnosti je vhodná do sťažených klimatických oblastí Použitie na sklon strechy od 12 14

15 Doplnky HREBENÁČ GUĽATÝ BR Celková dĺžka: 400 mm Užitočná dĺžka: 380 mm Šírka: 150 mm Výška: 95 mm HREBENÁČ POČIATOČNÝ/ UKONČOVACÍ BR S/E Celková dĺžka: 400 mm Užitočná dĺžka: BR/S: 360 mm Užitočná dĺžka: BR/E: 400 mm Šírka: 150 mm Výška: 95 mm HREBENÁČ V TVAR RV Celková dĺžka: mm Užitočná dĺžka: mm Šírka: mm UKONČENIE NÁROŽIA BRSP Celková dĺžka: 400 mm Užitočná dĺžka: 360 mm Šírka: 150 mm Materiál: plast VALBOVÝ ROH POCIATOČNÝ/UKONČOVACÍ YBR S/E (foto ukončovacieho rohu) Pre hrebenáč BR Sklon 30 Materiál: plast ZÁVETERNÁ LIŠTA FT L/R Pravá/Ľavá Celková dĺžka: 1385 mm Užitočná dĺžka: 1230 mm Pokrýva 3 rady šablóny ST7 LEM K STENE SWT L/R Pravý/Ľavý Celková dĺžka: 1385 mm Užitočná dĺžka: 1230 mm Pokrýva 3 rady šablóny ST7 ODKVAPOVÝ LEM ET Celková dĺžka: 1385 mm Užitočná dĺžka: 1290 mm Spotreba na 1 bm: 0,78 ks SPOJOVACÍ PLECH UNI Celková dĺžka: 1385 mm Užitočná dĺžka: 1290 mm Spotreba na 1 bm: 0,78 ks ÚŽĽABIE BEZ GRANULÁTU VY Celková dĺžka: 1385 mm Užitočná dĺžka: 1290 mm Spotreba na 1 bm: 0,78 ks ROVNÝ PLECH VST Celková dĺžka: 1412 mm 2000 mm Šírka: 500 mm Spotreba na m2: 1,41 ks VETRÁK PLECHOVÝ VL Materiál: oceľový plech Dĺžka: 250 mm Šírka: 456 mm Vetrací prierez: 125 cm2 VETRÁK LG Materiál: plast Dĺžka: 440 mm Šírka: 456 mm Vetrací prierez: 75 cm2 Pre sklony: KOMÍNOK 110 MM HV 110 Materiál: plast Dĺžka: 440 mm Šírka: 456 mm Priemer: 110 mm VENTILAČNÝ KOMÍNOK PLYNOVÝ GS 125 Materiál: plast Dĺžka: 455 mm Užitočná dĺžka: 410 mm Šírka: 440 mm Priemer: 125 mm ANTÉNY PRESTUP AZ 16 Materiál: plast Dĺžka: 440 mm Šírka: 456 mm ZÁKLADNÁ DOSKA BP Materiál: plast Dĺžka: 640 mm Šírka: 456 mm Použitie: ako základný prvok k zhotoveniu strešných lávok NÁŠĽAPNÝ STUPEŇ FS Materiál: oceľový plech Dĺžka: 640 mm Šírka: 456 mm Použitie: pre bezpečný pohyb po strešnej krytine DRŽIAK HROMOZVODU UNIVERZÁLNY BLC UNI Materiál: oceľový plech HORIZONTÁLNY/VERTIKÁLNY DRŽIAK HROMOZVODU K HREBEŇU BR BLC/BR Materiál: oceľový plech Použitie: upevnenie hromozvodu STREŠNÝ VÝLEZ UNIVERZÁL SNE Materiál: oceľový plech a polykarbonátové sklo Dĺžka: 860 mm Šírka: 400 mm Rozmer okna: 480x360 mm PLASTOVÁ PRIEHĽADNÁ PRESVETĽOVACIA ŠKRIDĽA LP Materiál: polykarbonát Dĺžka: 440 mm Šírka: 456 mm Slúži k presvetleniu pôjdu DRŽIAK SNEHOLAMU Sada obsahuje 3 držiaky Dĺžka tyče 2,5 m Záslepky, skrutky Farba: RAL 7016 DRŽIAK SOLÁRNEHO PANELU Prevedenie: hladká matná Materiál: FE + Zn lakovaná Hmotnosť: 2 kg Výška držiaku: mm SNEHOVÝ HÁK SB Materiál: oceľový plech Použitie: zabraňuje padaniu snehu zo strechy, montuje sa pri odkvape a v ploche podľa snehovej oblasti 15

16 Základy montáže 410 mm 410 mm 340 mm mm 1.LATOVANIE Na krov položte difúznu fóliu, kontralaty a laty s roztečou 410 mm (merajte spodné hrany lát). Prvú latu pri odkvape namerajte mm, pretože krytina môže podľa potreby a tvaru strechy presahovať max. 70 mm cez odkvapovú latu. Dbajte na dostatočné odvetranie! 2. ODKVAPOVÝ LEM Už pri latovaní premýšľajte o presahu krytiny cez odkvapovú hranu 30 mm pri sťažených poveternostných podmienkach alebo až 70 mm pri ideálnom stave. Odporúčame použiť odkvapový lem ET. 3. UKLADANIE ŠKRIDIEL Krytinu ukladajte vždy na väzbu s minimálnym presahom o 2 profily. Šablóny cez seba prekladajte cez krajné drážky cca 65 mm a po smere prevládajúcich vetrov, alebo od miesta častého pohľadu. Šablóny sa podkladajú, preto krajne škridle pribíjajte až po uložení poslednej škridle. 4. PRIBÍJANIE ŠKRIDIEL prvá rada pod hrebeňom Krytinu Ondusteel ukladajte od hrebeňa k odkvapu. Začnite na prvom celom latovaní (410 mm) pod hrebeňom. Škridle upevnite na miesto cez horný lem min. 2 ks klincov v priehlbinách, kde bezprostredne prilieha k late. 5. PRIBÍJANIE ŠKRIDIEL V PLOCHE V celej ploche pribíjajte šablóny cez predný lem mierne šikmo k late na hrane odtokového žliabku, kde je najmenší odvod vody. Použite min. 4 klince (1 ks do každého presahu). Nikdy nekotviť do plochy škridle!!! (Len pre ukážku je pribíjanie ručne, ideálne, bezpečné a rýchle je s použitím profesionálneho náradia). 6. PRIBÍJANIE PRI ODKVAPE V prípade osadenia krytiny cez odkvapovú hranu pribite šablóny min. 4 ks klincov v najvyššom bode odtokovej drážky a mieste podloženia škridle latou. Klince zatrite opravnou farbou/silikónom a zasypte granulátom rovnakej farby. 7. A 8. ÚPRAVA ŠKRIDIEL Rovnako ako pri pribíjaní používajte profesionálne náradie pákové nožnice, malú a veľkú ohýbačku všetko Vám ochotne zapožičiame. Podľa tvaru strechy musíte krytinu skracovať a upravovať. Na strihanie používajte pákové nožnice.!! Upozornenie: zákaz používania vysoko otáčkových rotačných píl a uhlových brúsiek!! Na ohyb v priečnom smere (pod Záveterné lišty FT/R-L, pod Lemy k stene SWT/R-L, úžľabia UP, nárožia a pod.) odporúčame použiť malú ohýbačku. Na ohyby v pozdĺžnom smere (pod hrebeň, pod nadstavby, zlomy striech) odporúčame použiť veľkú ohýbačku. >120 mm <120 mm 25 mm 9. A 10. HREBENÁČ GUĽATÝ Pokiaľ je vzdialenosť poslednej late pod hrebeňom menšia ako 120 mm, použite namiesto škridle ST7 spojovací plech (UNI). Pokiaľ je táto vzdialenosť väčšia, použijeme škridlu (ST7). Na spojovacom plechu alebo škridle namerajte danú vzdialenosť a pridajte cca 30 mm na ohyb smerom hore a prebytočnú časť odstrihnite. Guľaté hrebenáče (BR) upevňujte vždy v najvyššom mieste 1 klincom. Na začiatok hrebeňa použite Hrebenáč začiatočný (BR/S), na ukončenie hrebeňa použite Hrebenáč ukončovací (BR/E). Na nárožie k odkvapovej hrane použite Ukončenie nárožia (BRSP) s oblým čelom, na spojenie dvoch nároží a hrebeňa použite Valbový roh (Y/BR/S-E). 11. A 12. ZÁVETERNÁ LIŠTA Pri ukončení strechy Záveternou lištou (FT/L_R) upevnite zo strany k latám dosku cca 90mm širokú a o 25mm presahujúcu výšku lát. Škridlu ohýbajte k doske cca 25mm dohora, aby chránila proti prípadnej vode. FT lišty ukladajte spolu s krytinou, spodná lišta sa podkladá pod hornú bočný profil musí presne zapadať do profilu škridiel. Pribíja sa 6ks klincov (2ks do presahu) zo strany a z vrchnej časti. Keď je záveterná hrana tzv. z uhlu (uhol odkvapovej a nárožnej línie nie je 90 ), vyrobíme lištu z rovného plechu. 13. LEM KU STENE Pokiaľ strecha končí kolmou stenou, použite Lem ku stene (SWT/ L_R). Na podobne ku stene dohora ohnutú krytinu ako pri FT (cca 25mm) pripevnite SWT lištu a vnútornú zvislú časť SWT prekryte dilatačnou lištou. 14. NÁROŽIE Pri použití BR na nároží upevnite latu podľa sklonu protiľahlých strešných plôch, krytinu ohnite dohora k tejto late (opäť cca 20mm) a do laty upevnite klincom na hrebenáč. 15. ÚŽĽABIE Úžľabie vybednite a zapustite cca 20mm pod strešné laty. Použite originálny Úžľabový plech (UP). Pri dlhých úžľabiach alebo atypickej konštrukcii môžete úžľabie vyrobiť klampiarsky z Rového plechu (VST). Krytinu následne ohnite cca 20mm dolu do úžľabia. 16. STREŠNÉ OKNO Každé okno musí byť osadené podľa požiadaviek výrobcu. Držiaky okna je dobré upevniť cca o 20 25mm nižšie pod úroveň strešnej laty. Ako oplechovanie pod oknom použite originálny doplnok okenné lemovanie. Krytina sa potom ohýba dole k oplechovaniu. 17. STREŠNÉ DOPLNKY Ku krytine Ondusteel existuje plná škála doplnkov. Všetky sa pripevňujú podobným spôsobom. Pokiaľ sú z plastu, odporúčame ich položiť pod presahy krytiny, predvŕtať a až potom pribiť. Strešné vikiere (SY), Základné dosky (BP), Nášľapný stupienok (FS) majú výstuž, ktorú priskrutkujte skrutkami do hornej hrany laty. 16

17 Montážne príslušenstvo Nevyhnutnou podmienkou správneho fungovania a zaručenej životnosti strešného systému Ondusteel, Ondutech je prevedenie montáže podľa zásad a pravidiel stanovených výrobcom a použitie originálnych doplnkov a príslušenstva. Všetky prvky systému sú prispôsobené technickým aj estetickým nárokom kladeným na modernú strechu. Náhrada alebo zámena za doplnky neschválené výrobcom môže mať za následok funkčné alebo vzhľadové chyby krytiny a môžu znamenať porušenie záručných podmienok výrobcu. Pre získanie predĺženej 30 ročnej záruky je nutné vyplniť registračný formulár. Informujte sa prosím u predajcu krytiny alebo sa obráťte priamo na obchodného zástupcu spoločnosti Onduline. KLINCE NEREZ VOĽNÉ NF Farba: červená, čierna Dĺžka: 45 mm Priemer: 2,5 mm Balenie: 500 ks SAMOREZNÉ SKRUTKY SCR Farba: červená, čierna Samorezné skrutky šesťhranné Dĺžka: 42 mm Priemer: 3,2 mm Balenie: 500 ks KLINCE SO ZÁVITOM NCS Farba: červená, čierna Balenie: 325 ks Má rovnakú špecifikáciu ako klince (rozmer/materiál), avšak narozdiel od klasických nerezových klincov majú miesto drážok závit. Tým pádom je možné klince vyskrutkovať pre prípad doplnenia strešnej krytiny o doplnky. Zároveň je možné klince dotiahnuť pri nedostatočnom nastrelení. Sú k dispozícii vo zvitku. OPRAVNÁ SADA ONDUSTEEL REP Obsah: akrylátová farba, granulát Požitie: opravy drobných poškodení povrchu krytiny Spotreba: cca 1 sada/100 m 2 OPRAVNÁ SADA ONDUTECH REP Obsahuje: akrylátová farba Použitie: opravy drobných poškodení povrchu krytiny Spotreba: cca 1 sada/100 m 2 KOMPRESOR DUO COM Hmotnosť kompresora: 20 kg Objem nasávaného vzduchu: 220 l/min Maximálny tlak: 8 bar Výkon motora (220 V, 50 Hz): 1,1 kw KLINCOVAČKA DUO GUN Hmotnosť klincovačky: 2,5 kg Kapacita zásobníka: 325 klincov MONTÁŽNA SADA Malá ohýbačka dĺžka lišty 65 cm, hmotnosť: 27 kg Veľká ohýbačka dĺžka lišty 140 cm, hmotnosť: 30 kg Pákové nožnice: dĺžka strihu 70 cm, hmotnosť: 35 kg Montážnu sadu, kompresor a klincovačku požičiavame za poplatok. V prípade záujmu kontaktujte nášho regionálneho obchodného zástupcu. Základné zásady 1) Presná práca s krytinou Ondusteel a Ondutech (ďalej len Ondusteel) zaručuje dokonalý výsledok a vzhľad. Tento prospekt slúži pre získanie základných informácii o krytine. Podrobný montážny návod a technické informácie nájdete na našich webových stránkach Profesionálom ponúkame bezplatné zaškolenie. 2) Výrobky na palete (v balení) musia byť počas prepravy a skladovania (aj v dobe uloženia na stavbe) chránené proti zatečeniu alebo kondenzácii vody medzi jednotlivými prvkami. Doplnky skladujte vždy vo vnútri. 3) Ondusteel montujeme na konštrukcie zo sklonom v rozmedzí Vonkajšia teplota by nemala klesnúť pod -5 C, pričom diely pred montážou by mali byť uskladnené min. do 5. 4) Na položenú krytinu vychádzajte iba v nevyhnutných prípadoch. Majte obuv s mäkkou podrážkou a našľapujte v mieste najnižšieho profilu, kde je šablóna podopretá latou. 5) Odvetranie je dôležité pri každej krytine, rovnako ako aj pri krytine Ondusteel. Dbajte prosím na odporúčania navrhnuté projektantom. 6) Pre montáž platia všeobecné zásady pokrývania šikmých striech, klampiarskych a stavebných prác (viac STN , , ). 7) V prípade, že sa objekt nachádza v oblastiach náchylnejších na rast machov, odporúčame zvoliť typ krytiny v hladkom prevedení Ondutech 50,

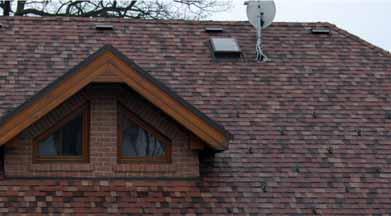

18 BARDOLINE PRO S 125 STREŠNÝ ASFALTOVÝ ŠINDEĽ Špičkový asfaltový strešný šindeľ s keramizovaným granulátom, určeným pre všetky typy strešných konštrukcií, vhodný predovšetkým tam, kde investor očakáva maximálnu kvalitu a dlhú životnosť. Široká škála tvarov a farieb dáva možnosť individuálnej voľby pre každého. Umožňuje zohľadniť všetko, čo nás pri výbere strešnej kry ny limituje, tvar, sklon, miesto realizácie, ale aj celkový výsledný efekt. Pri výrobe sa používa kvalitný venezuelský oxidovaný asfalt Ti-juana, ktorý zaisťuje vynikajúcu odolnosť voči UV žiareniu a zároveň dokáže dlhodobo odolávať pôsobením rozdielnych teplôt. Posyp, ktorý dáva šindľu finálny vzhľad je vyrobený z čadičového keramizovaného granulátu, ktorý je mimoriadne odolný voči pôsobeniu UV žiarenia a tým je zaistená dlhá farebná stálosť tohto strešného šindľa. VODONEPRIEPUSTNOSŤ 10 ROKOV Z Á R U A K STOP Typy profilov Bardoline PRO S125 Obdĺžnik 1000 mm 195 mm 145 mm 340 mm 001 červená 003 červená španielska 020 hnedá melírovaná 250 mm Hmotnosť: 10,7 kg/m 2 m 2 v balení: 3,05 = 21 šablón m 2 na palete: 158,6 Bezpečný sklon: (31 %) 060 čierna 061 bridlicová 070 zelená melírovaná Bardoline PRO S125 - Bobrovka 1000 mm 195 mm 340 mm 145 mm 006 červená tehlová 010 červená melírovaná 023 hnedá melírovaná 200 mm Hmotnosť: 10,7 kg/m 2 m 2 v balení: 3,05 = 21 šablón m 2 na palete: 158,6 Bezpečný sklon: (30 %) 061 bridlicová 070 zelená melírovaná 18

19 Typy profilov Bardoline PRO S125 - Hexagonál 1000 mm samolepiaci 194 mm 337 mm 143 mm 010 červená melírovaná 020 hnedá melírovaná 325 mm Hmotnosť: 9 kg/m 2 m 2 v balení: 3,45 = 24 šablón m 2 na palete: 179,4 Bezpečný sklon: (35 %) 061 šedá melírovaná 070 zelená melírovaná Bardoline PRO S125 - Design samolepiaci 203 červená melírovaná 230 hnedá melírovan Hmotnosť: 9 kg/m 2 m 2 v balení: 3,45 = 24 šablón m 2 na palete: 179,4 Bezpečný sklon: (40 %) 254 šedá melírovaná 274 zelená melírovaná Bardoline PRO S125 - Opera 1000 mm 3D 194 mm 337 mm 104 an cká tehlová 129 hnedý céder 151 bridlicová tmavá 143 mm Hmotnosť: 11,7 kg/m 2 m 2 v balení: 2,0 = 16 šablón m 2 na palete: 128 Bezpečný sklon: (35 %) 153 bridlicová svetlá 156 zelený kameň 167 tmavý kameň Bardoline PRO S125 - Trapéz 1000 mm 195 mm 340 mm 004 červená melírovaná 061 bridlicová melírovaná 145 mm 325 mm Hmotnosť: 10,7 kg/m 2 m 2 v balení: 3,05 = 21 šablón m 2 na palete: 158,6 Bezpečný sklon: (25 %) Technické informácie Hmotnosť sklenej vložky: 125 g/m 2 Reakcia na oheň podľa EN trieda E Reakcia na oheň podľa EN B roof (t1) 19

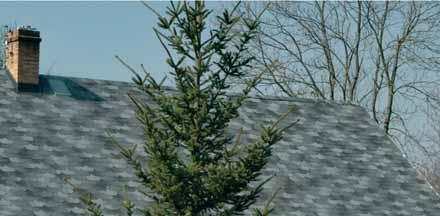

20 Typy profilov 10 ROKOV BARDOLINE PRO STREŠNÝ ASFALTOVÝ ŠINDEĽ Fantázii sa medze nekladú. BARDOLINE PRO, Vám prináša úplne nové možnos pri výbere tvarov a farieb. Pestrosť tohto výberu, vysoká kvalita a 3D vzhľad, Vám dávajú možnosť originálneho riešenia pri výbere Vašej budúcej strešnej kry ny. Bardoline PRO - Opera VODONEPRIEPUSTNOSŤ Z Á R U A K STOP 1000 mm 3D 194 mm 143 mm 337 mm 119 červená melírovaná 139 hnedá melírovaná Hmotnosť: 11 kg/m 2 m 2 v balení: 2,57 = 18 pásov m 2 na palete: 154,2 Bezpečný sklon: (35 %) Bardoline PRO - Design 160 tmavo šedá melírovaná 169 zelená melírovaná samolepiaci 209 červená melírovaná 239 hnedá melírovaná Hmotnosť: 8,3 kg/m 2 m 2 v balení: 3,0 = 21 pásov m 2 na palete: 180 Bezpečný sklon: (40 %) Bardoline PRO - Hexagonál 269 šedá melírovaná 279 zelená melírovaná 325 mm 1000 mm samolepiaci 194 mm 337 mm 143 mm 209 červená melírovaná 239 hnedá melírovaná Hmotnosť: 8,3 kg/m 2 m 2 v balení: 3,0 = 21 pásov m 2 na palete: 180 Bezpečný sklon: (35 %) 269 šedá melírovaná 279 zelená melírovaná Technické informácie Hmotnosť sklenej vložky: 100 g/m 2 Reakcia na oheň podľa EN Trieda E Reakcia na oheň podľa EN B roof (t1) 20

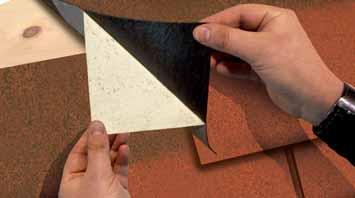

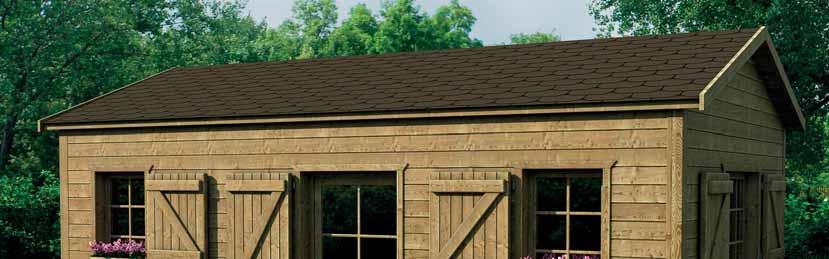

21 BARDOFIX STREŠNÝ ASFALTOVÝ ŠINDEĽ Typy profilov 10 ROKOV Typ, ktorý vyniká svojím zaujímavým technickým riešením. Na spodnej strane sa nachádza veľká thermoadhezívna plocha, ktorá zabezpečí dokonalé spojenie jednotlivých šablón. Bardofix obdĺžnik STOP VODONEPRIEPUSTNOSŤ Z Á R U A K mm samolepiaci 195 mm 340 mm 013 červená mix 032 hnedá mix 242 mm Ochranná fólia zo spodnej strany sa musí pri montáži odstrániť. 065 šedá mix 078 zelená mix Bardofix - bobrovka mm samolepiaci 195 mm 340 mm 013 červená mix 032 hnedá mix 190 mm Ochranná fólia zo spodnej strany sa musí pri montáži odstrániť. 065 šedá mix 078 zelená mix Technické informácie Zloženie: Oxidovaný asfalt Dĺžka: 1000 mm Šírka: 340 mm Hmotnosť obdĺžnik 9 kg/m 2 Hmotnosť bobrovka: 9 kg/m 2 Počet šablón v balení: 16 ks m 2 v balení: 2,32 m 2 na palete: 185,6 Reakcia na oheň podľa EN trieda E Reakcia na oheň podľa EN B roof (t1) 21

22 5 ROKOV BARDOLINE CLASSIC STREŠNÝ ASFALTOVÝ ŠINDEĽ Ekonomické riešenie pre všetky typy jednoduchých strešných konštrukcií, vhodný na všestranné použi e. VODONEPRIEPUSTNOSŤ Z Á R U A K STOP Typy profilov Bardoline CLASSIC obdĺžnik mm 340 mm 013 červená mix 032 hnedá mix 145 mm 242 mm 065 šedá mix 078 zelený mix Bardoline CLASSIC - bobrovka mm 145 mm 340 mm 013 červená mix 032 hnedá mix 190 mm Bardoline CLASSIC - triangulár 065 šedá mix 078 zelený mix 1000 mm 195 mm 340 mm 145 mm 013 červená mix 065 šedá mix 325 mm Technické informácie Zloženie: Oxidovaný asfalt Dĺžka: 1000 mm Šírka: 340 mm Hmotnosť: 8,5 kg/m 2 Bezpečný sklon: (31 %) Balenie: Počet pásov v balení: 21 ks m 2 v balení: 3,05 m 2 na palete: 158,6 Reakcia na oheň podľa EN Trieda F 22

23 BARDOLINE Príslušenstvo Areátor Standard (pre obdĺžnik a sklon nad 25 ) Hrebeňový plastový odvetrávač pre štvortabuľový šindel dľžka 120 cm Areátor špeciál (pre obdĺžnik do horských oblastí a sklon do 25 ) farba: hnedá a čierna Areátor bobrovka farba: antracit, červenohnedá a červená Strešný výlez rozmer: 45 x 55 cm (otváranie hore), farba: antracit rozmer: 47 x 73 cm (otváranie do strany pravá, ľavá strana), farba: antracit Snehový zachytávač farba: antracit, červeno hnedá, tmavo hnedá a tehlovo červená Klince krútené FeZn 20 mm, balenie 1 kg 28 mm, balenie 1 kg 28 mm, balenie 5 kg Antény prestup farba: antracit, červenohnedá, tmavo hnedá a tehlovo červená Odvetrávací komínok (komplet) farba: antracit, červeno-hnedá, tmavo-hnedá a tehlovo-červená Klince krútené FeZn 20 mm, balenie 10 x 1 kg Klince krútené FeZn 28 mm, balenie 10 x 1 kg Ondubar balenie 30 a 50 m 2 PES impregnované vyrovnávacie rúno 450 g/m 2 Bitúmenový tmel kartuš 310 ml 23

24 BARDOLINE Základy montáže Asfaltové šindle BARDOLINE sú určené pre rôzne konštrukcie striech so sklonom Podľa typu konštrukcie a povahy stavby sa zvolí vhodný typ šindľa. Ako podklad pre šindeľ BARDOLINE sa spraví celoplošný záklop (debnenie) najlepšie z veľkoformátových OSB dosiek alebo dosiek s hrúbkou min. 26 mm a šírky max. 150 mm. Odporúčaná maximálna vlhkosť je 18%. Na vyrovnanie povrchu a zároveň na ochranu strešnej konštrukcie sa použije napr. asfaltová membrána s polyesterovou výstužou ONDUBAR, ktorá pred montážou kry ny chráni konštrukciu pred klima ckými vplyvmi. ONDUBAR sa montuje s presahom min. 100 mm a kotví klincami.!zvoľte vždy vhodný podklad vyvarujte sa montáži na nerovné alebo vlhké debnenie. Nevhodná je ež nadmerná šírka dosiek a poddimenzovaná hrúbka. V prípade použi a podkladu s nasiakavou nosnou vložkou (lepenky typu A), je nutné tento materiál pred samotnou montážou šindľa zo strechy odstrániť! ROZVRHNUTIE KRYTINY - Kolmo na spád strechy sa vyznačí priamka XY (spravidla rovnobežne s hrebeňom a odkvapovou hranou) 195 mm od odkvapovej hrany. - Na tejto priamke sa zvolí bod A čo najbližšie ku stredu strechy (v horizontálnej rovine). - Z bodu A sa vyznačí kolmica k osi XY (napr. pomocou schémy naznačenej v obr. 1) pomocou bodov C,B,D. - Vyznačí sa rovnobežka s priamkou AD vo vzdialenos 125 mm (Z). - Vyznačí sa rovnobežka s priamkou XY vo vzdialenos 145 mm až k hrebeňu strechy.!pred MONTÁŽOU VŽDY DBAJTE NA SPRÁVNE ROZMERANIE KRYTINY! Vždy si overte rozmery a kolmosť jednotlivých strešných plôch. obr. 1 MONTÁŽ ŠINDĽA - Na odkvapovú hranu sa nanesú 2 súvislé pruhy asfaltového strešného tmelu ONDULINE (obr. 2). - Od zakladacích šindľov sa odrežú viditeľné čas. (obr. 2). Takto upravené šablóny sa osadia na odkvapovú hranu. Prvá šablóna sa osadí od priamky Z (obr. 2). - Prvá viditeľná rada šindľov sa zakladá od kolmice AD (obr. 3). - Druhá rada sa zakladá od kolmice Z (obr. 3). - Tre a rada sa zakladá od kolmice AD. - Táto schéma sa opakuje až do úplného zakry a strechy. obr. 2 UKONČENIE ŠTÍTU Bočné zakončenie š tu strechy sa prevádza klampiarskym prvkom (záveterná lišta z Cu, Al, TiZn a pod.). Jednotlivé šindľové šablóny sú pri š te skrátené podľa potreby a prekryté min. 100 mm cez š tový plech. Pre spojenie šindľa s klampiarskym prvkom sa prevádza pomocou asfaltového tmelu ONDULINE.!VŽDY DBAJTE NA PODTMELENIE A DOSTATOČNÉ SPOJENIE ŠINDĽA A KLAMPIARSKYCH PRVKOV! obr. 3 KOTVENIE K mechanickému kotveniu používajte pozinkované, medené alebo hliníkové klince s veľkou hlavou a so zvýšenou odolnosťou pro vy ahnu u (odporúčame použiť originálne krútené klince Onduline s minimálnym rozmerom 3,5 x 2,8 mm). K bežnému kotveniu šindľov BARDOLINE bobrovka používajte 4 klince na jednu šablónu v mieste znázornenom na obr. 4. Klince musia byť umiestnené tak, aby prechádzali aj spodnou šablónou. Pri sklone strechy nad 60 použite 7 klincov tak, ako je znázornené na obr. 5. obr. 4 HREBEŇ A NÁROŽIE Na prevedenie hrebeňa a nárožia sa použije tvarovka zhotovená zo základnej šablóny šindľa (viď obr. 6). Jednotlivé diely šindľa oddeľte a v polovice zohnite. Zhotovené tvarovky umiestnite na hrebeň alebo nárožie a pripevnite 2 klincami. Na spodnú stranu viditeľnej čas naneste pásik strešného asfaltového tmelu ONDULINE. Ďalšia tvarovka sa namontuje s odskokom 145 mm a musí prekrývať termobody dielu pod ňou. Pri chladnejšom počasí je vhodné diely pred ohnu m nahriať. Hrebenáč musí prekryť termobody poslednej rady šindľov. Nikdy nemontujte prasknutú tvarovku šablónu. obr. 6 ÚŽĽABIE Do úžľabia sa vloží poistná hydroizolačná vrstva Bituline min. 100 cm široká. Asfaltové šindle prvej montovanej plochy sa musia vyviesť na druhú plochu tak, že vrchná hrana presahuje cez os úžľabia aspoň 35 cm. Šablóny sa vo vzdialenos 35 cm od osy úžľabia nepribíjajú. V tomto mieste sa natavujú do podkladného hydroizolačného pásu. V prípade použi a špeciálnych samolepiacich bezvložkových pásov je možné kry nu kotviť mechanicky v celej ploche. Prekladané úžľabie obr. 7 Montujú sa súčasne obidve strany úžľabia. Striedavo sa kladie ľavá a pravá rada. Zrezané úžľabie obr. 8 Položí sa najprv celá jedna strana s vy ahnu m minimálne 35 cm na druhú stranu. Druhá strana sa zrezáva cca 20 mm pred osou úžľabia. V tomto mieste sa šindle podlepujú asfaltovým strešným tmelom Onduline. obr. 7 poistná hydroizolácia 100 cm široká obr. 5!NEPOUŽÍVAJTE NEVHODNÉ KOTVIACE PRVKY AKO KLINCE S NÍZKOU ODOLNOSŤOU PROTI VYTIAHNUTIU BEZ ANTIKORÓZNEJ OCHRANY A POD. DODRŽIAVAJTE MIESTA PRE KOTVENIE! obr. 8 poistná hydroizolácia 100 cm široká Montáž pri nízkych teplotách (v zimnom období) Pri montáži šindľa BARDOLINE v chladnejšom období je nutné venovať zvýšenú pozornosť správnym odporúčaným montážnym teplotám. Pri nízkych teplotách je nevyhnutné ak vovať termo-lepiace body (plochy) zahria m. Vyššiu teplotu (zahria m) je nutné zais ť ež pri šablónach, ktoré sa tvarujú alebo ohýbajú (napr. hrebeňové a nárožné tvarovky, šablóny do úžľabia, zakrivené plochy a pod.) tak, aby nedošlo k porušeniu (trhlinám) v mieste ohybu. V prípade akýchkoľvek nejasnos ohľadne montáže šindľa BARDOLINE kontaktujte technické oddelenie Onduline. Konkrétne montážne návody k jednotlivým typom šindľa nájdete na 24

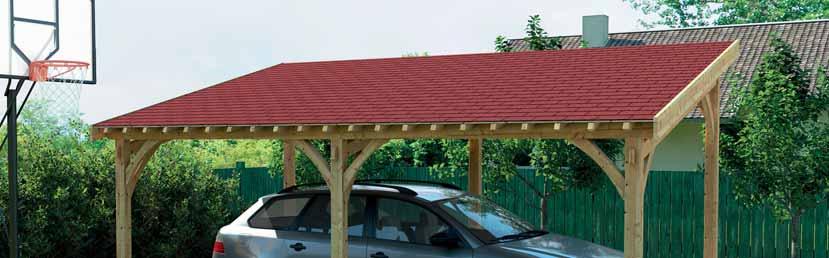

25 PERGOLA ROOF HYDROIZOLAČNÝ ASFALTOVÝ PÁS S KERAMIZOVANÝM POSYPOM Hydroizolačný asfaltový modifikovaný pás so sklenou nosnou vložkou a keramizovaným posypom, ktorý je vhodný ako vrchná vrstva pre jednoduché strešné konštrukcie od minimálneho sklonu strechy 5. Farby: červená 1,8 kg/m 2 čierna 2,2 kg/m 2 zelená 1,8 kg/m 2 Technické informácie Referenčná norma EN Zloženie Nosná sklenná vložka Zloženie Modifikovaný asfalt APP Povrchová úprava Aplikácia Oblasť použi a Záruka Vrchná strana: keramizovaný posyp Spodná strana: PE film Mechanické kotvenie na debnenie, lepenie niektorým z asfaltových lepidiel Minimálny presah pásov: 10 cm pozdĺžne, 20 cm priečne Izolácie typu R 3 roky Výrobok musí byť inštalovaný v súlade s platnými normami a predpismi. Asfaltové pásy Pergola Roof neobsahujú decht, azbest a ani žiadne iné nebezpečné látky. Výrobok je recyklovateľný a nie je zatriedený do skupiny nebezpečný odpad. Vydanie bezpečnostného listu pre tento produkt nie je povinné. DOPRAVA A SKLADOVANIE: Rolky sa musia prevážať a skladovať v jednej vrstve vo ver kálnej polohe (kolmo k zemi) a nesmú byť vystavené priamemu slnečnému žiareniu. Montáž prevádzajte pri teplote min. 0 C. Pri nižších teplotách odporúčame pásy pred montážou ponechať min. 24 hod v prostredí s teplotou nad 0 C. BALENIE: Rolka: 15 m 2 Paleta: 25 rolí (375 m 2 ) 25

26 ONDUTERM VIACVRSTVOVÁ TERMOREFLEXNÁ IZOLAČNÁ FÓLIA Onduterm predstavuje úplne novú generáciu tepelno izolačných materiálov. Jedná sa o viacvrstvové reflexné parotesné fólie s integrovanou tepelnou izoláciou. Systém Onduterm je založený na tepelno odrazových fóliách, ktoré sú radené v jednotlivých vrstvách spolu s polyesterovými membránami. V ponuke sú rôzne varianty s rôznym počtom vrs ev fólii a membrán. Použi e týchto materiálov výrazne znižuje priestorové nároky na izolácie v porovnaní s tradičnými materiálmi. Onduterm je použiteľný pre vonkajšie aj vnútorné zateplenie napr. pri izolácii šikmých striech, zvislých konštrukcií, podláh, stropov alebo ako odrazové materiály za vykurovacie telesá. Jednoduchá manipulácia a rýchla montáž šetrí čas a výdaje za zateplenie. Ponúkané typy termoreflexných fólii Onduterm XL. TOP. 5+ XL XXL 5XL 7XL 11XL 11SP 15SP Technické informácie Rozmer rolky 12,5 m x 1,20 m 9,81 m x 1,53 m 9,81 m x 1,53 m 9,81 m x 1,53 m 9,81 m x 1,53 m 9,81 m x 1,53 m 9,81 m x 1,53 m 9,81 m x 1,53 m 10,0 m x 1,5 m 10,0 m x 1,5 m 10,0 m x 1,5 m 10,0 m x 1,5 m 10,0 m x 1,5 m m 2 v rolke 15 m 2 15 m 2 15 m 2 15 m 2 15 m 2 15 m 2 15 m 2 15 m 2 Hmotnosť rolky 8,4 kg 10,35 kg 10,35 kg 6,4 kg 7,4 kg 11,6 kg 6,8 kg 8,4 kg Hmotnosť na m 2 0,289 kg 0,690 kg 0,690 kg 0,426 kg 0,493 kg 0,773 kg 0,453 kg 0,560 kg Hrúbka - 3 mm 50 mm 30 mm 35 mm 45 mm 25 mm 30 mm Súčiniteľ prestupu tepla U [W/(m*K)] - 0,07 0,024 0,033 0,027 0,024 0,019 0,023 Tepelný odpor R [m 2 *K/W]* - 0,63 1,73 0,9 1,3 1,85 1,33 1,31 Skladba fólie 5 vrstiev 2 vrstvy mikroperforovanej pokovenej fólie 2 vrstvy rohože zo syntetických vlákien 1 vrstva paropriepustnej membrány 3 vrstvy 2 vrstvy pokovenej polyesterovej fólie 1 vrstva polyetylénovej bublinkovej fólie 9 vrstiev 2 vrstvy vystuženej pokovenej polyesterovej fólie 6 vrstiev rohože z polyesterového vlákna 1 vrstva pokovenej fólie *Tepelný odpor R vrátane 2 cm vzduchovej medzery po obidvoch stranách. 5 vrstev 2 vrstvy vyztužené pokovené polyesterové fólie 2 vrstvy rohože z polyesterového vlákna 1 vrstva pokovené polyesterové fólie 7 vrstiev 2 vrstvy vystuženej pokovenej polyesterovej fólie 3 vrstvy rohože z polyesterového vlákna 2 vrstvy pokovenej polyesterovej fólie 11 vrstiev 2 vrstvy vystuženej pokovenej polyesterovej fólie 5 vrstvy rohože z polyesterového vlákna 4 vrstvy pokovenej polyesterovej fólie 11 vrstiev 2 vrstvy vystuženej pokovenej polyesterovej fólie 2 vrstvy rohože z polyesterového vlákna 4 vrstvy rohože z pokovenej polyesterovej fólie 3 vrstvy polyetylénovej peny 15 vrstiev 2 vrstvy vystuženej pokovenej polyesterovej fólie 2 vrstvy rohože z polyesterového vlákna 5 vrstiev rohože z pokovenej polyesterovej fólie 6 vrstiev polyetylénovej peny Výhody termoizolačných fólií Onduterm oproti klasickým tepelným izoláciám Termoizolačné fólie Onduterm predstavujú novú generáciu tepelných izolácií v oblasti zatepľovania. Výhodou fólií Onduterm je značná úspora priestoru oproti klasickým zatepľovacím systémom, pretože pre dosiahnutie rovnakých parametrov stačí použiť fólie s menšou hrúbkou. Systém je založený na tepelne odrazových fóliách, ktoré sú radené v sendviči spolu s rohožou z polyesterových vlákien. Spotreba energie v budovách pri použití viacvrstvovej reflexnej fólie je nižšia až o 28% než pri použití klasickej tepelnej izolácie. Pôsobenie vetra oslabuje účinnosť reflexnej izolácie v menšej miere než je tomu pri klasickej izolácii. Onduterm taktiež účinne zabraňuje vzniku tepelných mostov. Termoizolačné fólie Onduterm sú dodávané vo forme rolí malého objemu (15 m2 v rolke), čo výrazne znižuje náklady na dopravu a skladovanie. Fólia sa ľahko prispôsobuje každému povrchu, je antialergická, odolná proti vlhkosti a kondenzácii. Pri montáži nie je vyžadované špeciálne náradie. Čas potrebný pre montáž je nepomerne kratší ako pri použití tradičnej izolácie. Onduterm chráni budovy pred prehriatím v letnom období a zabraňuje tepelným stratám v zime. Výhody systému Onduterm oceníte predovšetkým pri rekonštrukciách, kedy výška krokiev alebo typ strešnej konštrukcie neumožňuje použiť klasickú tepelnú izoláciu. Termoizolačná fólia umožňuje získať optimálnu úžitkovú plochu a dosiahnuť správne tepelné parametre okolo strešných okien a celého podkrovia. Doplnky AL PÁSKA slúži na prelepenie vzájomných presahov fólie Onduterm. dĺžka: 50 m šírka: 10 cm 26

27 ONDUTERM ÚSPORA ENERGIE A INÉ VÝHODY Fólie Onduterm odrážajú až 92% sálavého tepla a sú schopné absorbovať len 1% tepelnej energie, čo oceníte ako v zimnom období, kedy fólie odrážajú teplo späť do interiéru a tým dochádza k úspore energie, tak v letných mesiacoch, kedy fólie odrážajú teplo do exteriéru a nedochádza tak k prehrievaniu interiéru. Oblasť použi a Zateplenie podkrovia ZÁKLADY MONTÁŽE: - táto varianta je vhodná pri rekonštrukcii nezateplenej strechy a podkrovia - termoreflexnú fóliu ukladajte rovnobežne s odkvapom, pripevnite mechanicky ku krokvám v intervaloch nie viac ako 100 mm (sponou alebo klincom z dĺžkou mm), - ďalšiu vrstvu fólie preložte minimálne o 100 mm a všetky spoje prelepte hliníkovou páskou - taktiež všetky napojenia na stenu a iné prvky je nutné prelepiť hliníkovou páskou - pokračujte s montážou po celej konštrukcii - ponechanie vzduchovej medzery min. 20 mm z každej strany zvyšuje termoizolačné vlastnosti fólie. Onduterm 15SP, Onduterm 11XL Zateplenie garážových dverí XL. KIT obsahuje fóliu Onduterm XL (termoreflexná izolačná polyetylénová bublinková fólia na obidvoch stranách pokrytá pokovenými polyesterovými fóliami s veľkosťou 6 m 2 (0,6 x 10 m)), obojstrannú lepiacu pásku š. 25 mm a dĺžky 15 m pre pripevnenie fólie na kovový alebo plastový povrch a hliníkovú lepiacu pásku š. 50 mm a dĺžky 10 m na prelepenie spojov fólie. Výhody použitia: XL. KIT je určený na zateplenie garážových brán a dverí. Pokovaná fólia Onduterm XL má veľmi dobré odrazové vlastnosti a poskytuje dvojitý termoreflexný účinok. Vnútorná pokovená vrstva odráža sálavé teplo a chráni vnútorný priestor garáže pred stratou tepla, vzduchové medzery vo vnútri fólie slúžia ako tepelný izolant a vnútorná vrstva zmierňuje tvorbu kondenzácie. Termoizolačná reflexná fólia Zateplenie drevených konštrukcií a podláh 27 Termoreflexná fólia Onduterm výrazne zlepšuje tepelné vlastnosti drevených konštrukcií bez nutnosti zvyšovania hrúbky izolácie na úkor zmenšenia obytného priestoru alebo podkrovia, čo dáva nové možnosti použitia fólie pri zatepľovaní nízkoenergetických domov, rekonštrukciách starších objektov, chát a drevostavieb. Termoreflexné fólie Onduterm majú veľmi dobré odrazové vlastnosti, odrážajú od svojho povrchu až 92% sálavého tepla späť do interiéru, čo zaisťuje optimálnu tepelnú ochrannú bariéru. Zároveň zabraňuje vzniku tepelných mostov napr. v oblasti krokiev pri použití v strešných konštrukciách alebo drevených stĺpov pri zvislých konštrukciách. Vysoký súčiniteľ tepelnej vodivosti získava Onduterm práve vďaka odrazu sálavého tepla od vrstvy hliníka. Pre zvýšenie účinku termoreflexnej fólie je preto nutné na každej strane fólie zaistiť minimálne 2 cm vzduchovú medzeru, inak dochádza k strate tepla. Z tohto dôvodu sa nedoporučuje umiestnenie fólie Onduterm priamo na stenu. Fóliu je možné použiť samostatne, ale aj v kombinácii s klasickou tepelnou izoláciou.

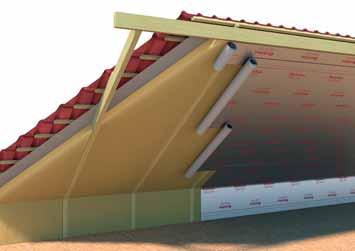

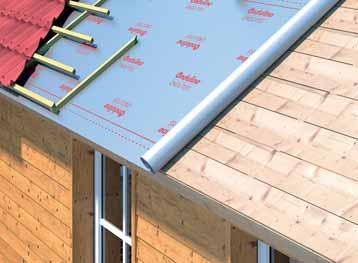

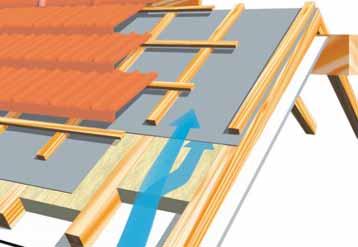

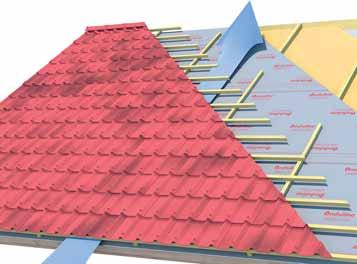

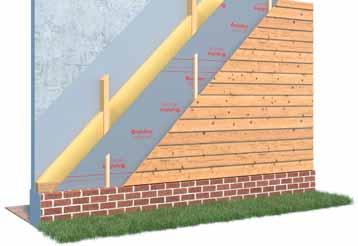

28 ONDUTISS EXTERIÉR PAROPRIEPUSTNÉ FÓLIE Výrobky série ONDUTIS PP a TOPLESS boli navrhnuté tak, aby zabezpečovali všestranné použi e ako prioritná hydroizolačná vrstva. Chráni konštrukciu strechy a tepelnú izolačnú vrstvu pred prachom, snehom, dažďom a pred vlhkosťou kondenzujúcou na spodnej strane strešnej kry ny. Fólie a membrány ONDUTISS PP a TOPLESS pritom umožňujú prenikanie vodnej pary smerom von, vďaka čomu nehrozí riziko skondezovania vlhkos v izolácii. Difúzna membrána na šikmej streche položená priamo na tepelnú izoláciu Jedná sa o najčastejšie použi e vysokodifúznej membrány. Ondu ss Toples 95 a Ondu ss Toples 135 sú trojvrstvové polypropylénové vysoko paropriepustné kontaktné membrány. Takáto membrána sa montuje priamo na tepelnú izoláciu a chráni ju pred všetkými nepriaznivými vonkajšími a vnútornými vplivmi. Difúzna membrána na šikmej streche na debnení Sú prípady, kedy je potrebné pod určitý typ strešnej kry ny použiť plné debnenie. Na takéto konštrukcie sa používa vysoko difúzna membrána Ondu ss Topless 135. Podstrešné fólie pre šikmé strechy V prípade, že má investor dostatočne vysokú krokvu a tepelná izolácia nevypĺňa celú jej výšku, alebo si zais l medzeru medzi tepelnou izoláciou a ochrannou fóliou, môže použiť nekontaktnú polyethylénovú mikroperforovanú fóliu s mriežkou Ondu ss 110 PP. Vetraná fasáda Vysoko paropriepustné fólie Ondu ss Topless 95 a Ondu ss Toples 135 je možné použiť na fasády s uzatvorenými škárami. Slúži ako kontaktná difúzna fólia chrániaca tepelnú izoláciu, ale ež ako ochrana pro vetru a nečistote. 28

29 ONDUTISS INTERIÉR PAROTESNÉ FÓLIE Parotesné fólie slúžia ako izolačná vrstva vo všetkých typoch vetraných aj nevetraných striech. Chránia strechu, jej konštrukciu a tepelnú izoláciu pro vplyvu pary a vlhkos unikajúcej z interiéru a pomáhajú tak zabrániť teplotným stratám. Okrem tejto svojej základnej funkcie môžu výrobky série AL zvýšiť izolačný účinok tým, že odrážajú tepelnú energiu. Parotesné fólie ONDUTISS sú flexibilné a ľahko sa inštalujú, sú veľmi odolné a ľahké. Parotesné fólie v podkroví Funkciou parotesnej fólie je zabrániť prenikaniu vodnej pary z interiéru do tepelnej izolácie. V prípade obytného podkrovia je vhodná štandardná polyethylénová fólia s mriežkou Ondu ss 110 Pl alebo vysokoúčinná Ondu s AL 95 a Ondu ss AL 150 s tepelno-reflexnou hliníkovou vrstvou. Parotesná fólia na zvislej stene Pokiaľ zatepľujeme stenu z interiéru alebo máme drevo-stavbu s použitým tepelnej izolácie medzi drevenou konštrukciou, musíme aj tu ochrániť tepelnú izoláciu pred vodnou parou pomocou navrhovaných parotesných fólií Ondu ss AL 95, Ondu ss AL 150 alebo Ondu ss 110 Pl. Technické informácie INTERIÉR PAROTESNÉ FÓLIE TECHNICKÉ PARAMETRE ONDUTISS 110 PI ONDUTISS AL 90 ONDUTISS AL 150 Plošná hmotnosť (g/m2) Sd hodnota >15 >70 >70 Odolnosť voči UV žiareniu max. 3 mesiace max. 3 mesiace max. 3 mesiace Požiarna klasifikácia materiál nerozšírujúci plameň materiál nerozšírujúci plameň materiál nerozšírujúci plameň Šírka rolky 150 cm 150 cm 150 cm Dĺžka rolky 25 m/50 m 25 m/50 m 25 m/50 m Technické informácie EXTERIÉR PAROPRIEPUSTNÉ FÓLIE TECHNICKÉ PARAMETRE ONDUTISS 110 PP ONDUTISS TOPLESS 95 ONDUTISS TOPLESS 135 Plošná hmotnosť (g/m 2 ) Priepustnosť vodných pár 30 g/m 2 /24 h 1300 g/m 2 /24 h 1300 g/m 2 /24 h Odolnosť voči UV žiareniu od 1 mesiaca od 1 mesiaca od 1 mesiaca Požiarna klasifikácia materiál nerozšírujúci plameň materiál nerozšírujúci plameň materiál nerozšírujúci plameň Šírka rolky 150 cm 150 cm 150 cm Dĺžka rokly 25 m/50 m 25 m/50 m 25 m/50 m Možnosť montáže priamo na tepelnú izoláciu nie áno áno Možnosť montáže na plné debnenie nie nie áno 29

30 ONDULINE TERMO a COMFORT UNIVERZÁLNE STREŠNÉ OKNÁ Strešné okná Termo a Comfort sú vyrobené z vysoko kvalitného vyušeného borovicového dreva. Všetky diely sú impregnované, lakované a lepené. Minimálny sklon koštrukcie pre montáž je 20, maximálny 90. Okenné pánty umožňujú otvorenie posuvného rámu až do uhla 180. Zatváranie okna je riešené kľučkou v spodnej čas rámu, ktorá má tri polohy podľa potreby, buď okno uzamkne, alebo nechá vetraciu medzeru. Onduline Termo Onduline Comfort (s ven lačnou klapkou) Drevený rám z vonkajšej časti chránený hliníkovým oplechovaním s polyesterovou vrstvou odolnou voči atmosférickým vplyvom a UV žiareniu. Prúdenie vzduchu ventilačnou klapkou Textilný filter Materiál: Drevený profil (rám aj krídlo), borovica Povrchová úprava: impregnácia, 2 vrstvy akrylátového laku Farba dreva: Borovica, prírodná Vonkajšie oplechovanie: hliník, šedohnedá farba, PES vrstva Zasklenie: sklo mm, plnené argónom, pokovené Súčiniteľ pretupu tepla pre sklo: U = 1,1 W/m 2.K Súčiniteľ prestupu tepla pre okno: U = 1,5 W/m 2.K Rozmery v cm: 55x78, 66x118, 78x98, 78x118, 94x118 Materiál: Drevený profil (rám aj krídlo), borovica Povrchová úprava: impregnácia, 3 vrstvy laku Farba dreva: Borovica, prírodná Vonkajšie oplechovanie: hliník, šedohnedá farba, PES vrstva Zasklenie sklo Bioclean, 4HB-16-4T, plnené argónom, pokovené Súčiniteľ pretupu tepla pre sklo: U = 1,1 W/m 2.K Súčiniteľ prestupu tepla pre okno: U = 1,5 W/m 2.K Rozmery v cm: 55x78, 66x118, 78x98, 78x118, 94x118 Jednokomorové energeticky úsporné dvojsklo (U=1,1 W/m 2 K) Impregnované drevo ošetrené ekologickým akrylátovým lakom Onduline Termo PVC Strešný výlez Lemovanie Materiál: viackomorový profil z PVC Povrchová úprava: PVC Farba: biela Vonkajšie oplechovanie: hliník, šedohnedá farba, PES vrstva Zasklenie: sklo Bioclean, 4HB-16-4T, plnené argónom, pokovené Súčiniteľ prestupu tepla pre sklo: U = 1,1 W/m2.K Súčiniteľ prestupu tepla pre okno: U = 1,5 W/m2.K Rozmery v cm: 55x78, 66x118, 78x98, 78x118, 94x118 Materiál rámu: Drevený profil z borovice, bez povrchovej úpravy Materiál krídla: Hliník Farba dreva: Prírodná borovica Pre strechy so sklonom: Vonkajšie oplechovanie: hliník, PES vrstva Zasklenie: Sklo, 3H-8-3 mm Súčiniteľ prestupu tepla pre sklo: U = 3,0 W/m 2.K Rozmer v cm: 45x55, farba antracit, otváranie dohora Rozmery v cm: 47 x 73, farba antracit, otváranie do boku pravá, ľavá strana Neoddeliteľnou a veľmi dôležitou súčasťou strešného okna je jeho lemovanie, resp. použitie dielov okna slúžiacich pre napojenie na použitú strešnú krytinu. Okná sú vybavené lemovaním NEW LINE (univerzálne pre všetky profilované krytiny do výšky vlny 4 cm). V prípade použitia kombi lemovania je možné okná združiť do ľubovoľných zostáv. Je však nutné zvoliť rovnaký rozmer okien. 30

31 PODKROVNÉ STROPNÉ SCHODY KVALITNÉ DREVENÉ 3 A 4 DIELNE STROPNÉ SCHODY Vysoko kvalitné stropné skladacie schody Dolle sú vhodné pre novostavby, ako aj pre prestavby alebo rekonštrukcie. Všetky schody sú cer fikované a výroba prebieha podľa ISO Click FIX 56 a 76 Vynikajúce tepelné izolačné hodnoty znižujú náklady na energiu. Skrátenie doby potrebnej k montáži. Nové technické riešenie a nižšia celková váha. Svetlá výška: 274 cm Rozmer stavebného otvoru dĺžka x šírka (v cm): 120 x 60, 120 x 70 Materiál: borovica (nášľap buk) Schránka: výška 19 cm, biela lakovaná Poklop: hrúbka 76 mm (typ mm) Súčiniteľ prestupu tepla: U = 0,49 W/m 2 C, U = 0,65 W/m 2 C (typ 56) Zaťaženie: 150 kg Stupne: hrúbka x hĺbka 17,5 x 54 mm Bočnice: hrúbka x hĺbka 21 x 69 mm Vybavenie: súčasťou balenia sú krycie lišty, plastové koncovky rebríka a ovládacia tyč NOVINKA U = 0,49 Termo + Mini 3 dielne skladacie schody, cenovo výhodný model so smrekovými nášľapmi, zateplený poklop. Svetlá výška: do 283 cm Rozmer stavebného otvoru: dĺžka x šírka (v cm) 120 x 60, 120 x 70 Materiál: smrek Schránka: výška hrúbka 140 mm 18 mm Poklop: hrúbka skladba 26 mm biely HDF 30 polystyrén biely HDF Súčiniteľ prestupu tepla: U = 1,6 W/m 2 C Zaťaženie: 150 kg Stupne: hrúbka x hĺbka: 28 x 82 mm Bočnice: hrúbka x hĺbka: 28 x 84 mm Vybavenie: plastové koncovky, krycie plastové lišty na objednávku 4 dielne skladacie schody pre malé stavebné otvory, úspora miesta. Svetlá výška: do 265 cm Rozmer stavebného otvoru dĺžka x šírka (v cm): 87,5 x 60; 87,5 x 70 Materiál: smrek Schránka: výška hrúbka 140 mm 18 mm Poklop: hrúbka skladba 36mm biely HDF 30 mm polystyrén Súčiniteľ prestupu tepla: U = 1,54 W/m 2 C Zaťaženie: 150 kg Stupne: hrúbka x hĺbka 18 x 69 mm Bočnice: hrúbka x hĺbka 21 x 69 mm Vybavenie: plastové koncovky, krycie plastové lišty na objednávku 31 F30 pro požiarne Podkrovné skladacie schody s pro požiarnym poklopom so zateplením, požiarna odolnosť 30 minút z obidvoch strán. Svetlá výška: do 288 cm Rozmer stavebného otvoru dĺžka x šírka (v cm): 120 x 60, 120 x 70, 140 x 70 Materiál: schránka výška hrúbka laťovka 190 mm 18 mm Materiál: rebrík šírka buk (nášľapy) borovica (bočnice) 400 mm Poklop: hrúbka skladba 56 mm biely HDF 50 mm minerálna vata biela HDF Súčiniteľ prestupu tepla: U = 0,96 W/m 2 C Zaťaženie: 150 kg Stupne: hrúbka x hĺbka 18 x 83 mm Bočnice: hrúbka x hĺbka 21 x 83 mm Vybavenie: plastové koncovky, krycie drevené lišty na objednávku Extra Podkrovné skladacie schody s bukovými nášľapmi, s vysokým stupňom zateplenia a tesnenie na poklope. Svetlá výška: do 262 cm rozmery 112x60 a 112x70, do 285 cm ostatné rozmery Rozmer stavebného otvoru dĺžka x šírka (v cm): 112x60, 112x70, 120x60, 120x70, 130x60, 130x70, 140x70 Materiál: schránka výška hrúbka: laťovka 190 mm 18 mm Materiál: rebrík šírka buk (nášľapy) borovica (bočnica) 400 mm Poklop: hrúbka skladba 56mm biely HDF 50 mm polystyrén biely HDF Súčiniteľ prestupu tepla: U = 0,90 W/m 2 C Zaťaženie: 150 kg Stupne: hrúbka x hĺbka 18 x 69 mm Bočnice: hrúbka x hĺbka 21 x 69 mm Vybavenie: plastové koncovky, kovové madlo, plastové krycie lišty

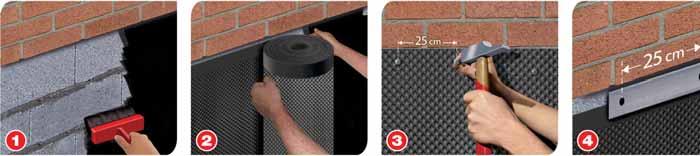

32 FONDALINE 400, 500 PROTIVLHKOSTNÉ PROFILOVANÉ FÓLIE FONDALINE 400 FONDALINE 500 Izolačné profilované fólie, ktoré poskytujú efek vne riešenie problémov s prenikaním zemnej vlhkos do konštrukcií. Pomáhajú tak vytvárať zdravé prostredie v budove. Inštalácia je ľahká a okamžite účinná. Fondaline PLUS 400 PLUS 500 Materiál HDPE HDPE Farba čierna čierna/hnedá Hrúbka materiálu 0,4 mm/400 g/m 2 0,5 mm/500 g/m 2 Výška nopov cca 8 mm cca 8 mm Počet nopov 1850 ks/m ks/m 2 Rozmer rolky 0,5 x 20 m 1,0 x 20 m 1,5 x 20 m 2,0 x 20 m 2,5 x 20 m 0,5 x 20 m 1,0 x 20 m 1,5 x 20 m 2,0 x 20 m 2,5 x 20 m Pevnosť v tlaku > 100 kn/m 2 > 150 kn/m 2 Priepustnosť medzi nopami cca 5,5 l/m 2 cca 5,5 l/m 2 Tepelná odolnosť - 30 až + 80 C - 40 až + 80 C Doplnky Horná krycia lišta 2 m Horná prevetrávacia lišta 2 m Podložka (204 ks/box) Klince 3,7 x 40 mm (700 ks/box) Inštalácia Základy a vonkajšie steny Fondaline Plus 400 alebo 500 umiestnený medzi pôdu a vonkajší povrch suterénu alebo základu zaisťuje väčšiu ochranu hydroizolačného povlaku konštrukcie pred podzemnou vodou tým, že vytvára účinnú bariéru, ktorá odvádza vodu kanálom do drenáže staveniska. Primárnou funkciou Fondaline je mechanická ochrana vlastnej hydroizolačnej vrstvy (asfaltového pásu). Na Fondaline nepôsobia žiadne chemikálie, ktoré sa prirodzene vyskytujú v pôde. 32

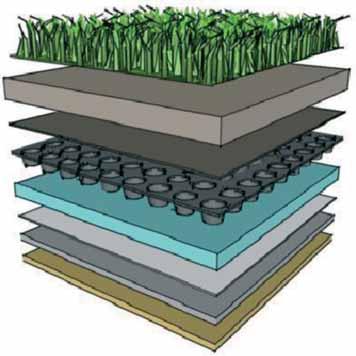

33 FONDALINE DRAIN, RENDER, FOAM Fondaline izolačná profilovaná fólia, ktorá poskytuje efek vne riešenie problémov s prenikaním zemnej vlhkos do konštrukcií. Fondaline Drain Doplnky Materiál: HDPE, PE, Farba čierna Hrúbka materiálu 0,6 mm/650g/m 2 Výška nopov: 8 mm Počet nopov: 1150 ks/m 2 Rozmer rolky: 2,0 x 10 m Pevnosť v tlaku: cca 150 kn/m 2 Priepustnosť medzi nopami: cca 5,5 l/m 2 Tepelná odolnosť: -40 až + 80 C Horná krycia lišta 2 m Fondaline Drain je profilovaná drenážna fólia s textíliou, ktorá chráni pred zanášaním nopovú štruktúru jemnými čiastočkami zeminy. Klince 3,7 x 40 mm (700 ks/box) Fondaline Render Doplnky Materiál: HDPE, PE, Farba: biela Hrúbka materiálu: 0,6 mm/650g/m 2 Výška nopov: 8 mm Počet nopov: 1150 ks/m 2 Rozmer rolky: 2,0 x 10 m Pevnosť v tlaku: cca 150 kn/m 2 Priepustnosť medzi nopami: cca 5,5 l/m 2 Tepelná odolnosť: -40 až + 80 C Horná prevetrávacia lišta 2 m Klince 3,7 x 40 mm (700 ks/box) Fondaline Render je profilovaná fólia s integrovanou mriežkou pre ľahkú aplikáciu omietky alebo použitia sádrokartónových dosiek. Fólia zabraňuje prestupu vlhkosti, je vhodná zvlášť pre odvetranie pivničných priestorov alebo vonkajších fasádnych soklov. Pre zaistenie dostatočného odvetrania muriva slúžia prevetrávacie lišty, ktoré sa osádzajú cca 1 cm od podlahy a stropu. Na mriežku je potom možné priamo aplikovať vápennocementovú alebo sadrovú omietku. Fondaline Foam Materiál: HDPE, PE, extrud. rohož Farba: čierna/pe Hrúbka materiálu: 0,6 mm / 0,3 mm Výška nopů: 8 mm Počet nopov: 1150 ks/m 2 Rozmer rolky: 2,0 x 20 m Pevnosť v tlaku: cca 150 kn/m 2 Priepustnosť medzi nopami: cca 5,5 l/m 2 Tepelná odolnosť: -40 až + 80 C Prenikanie vlhkosti u plných podláh je bežnou stavebnou chybou, ktorá má závažné ekonomické a zdravotné následky pre stavbu. Systém Fondaline je možné integrovať do vnútornej ventilácie miestnosti tak, že sa použijú prieduchy na soklových lištách alebo sa zabuduje s hydroizoláciou Fondaline do obkladu stien. Fondaline sa dá ľahko prekrývať konvenčným betónovým poterom alebo izolovanou podlahovou krycou vrstvou. S textíliou proti zaneseniu nopov sa používa pri novopostavených stenách alebo pri renováciách existujúcich stien. 33

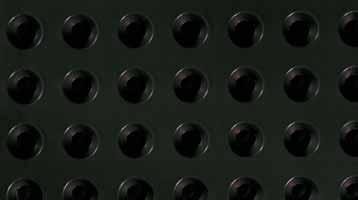

34 FONDALINE F20 FONDALINE 20, F20 PERFOROVANÁ Fólia Fondaline 20 sa používa napr. pri stavbe tunelov, kde slúži ako drenážna a ochranná vrstva ako stratené debnenie a pod. V prípade využi a ako drenážna hydroakumulačná vrstva pri zatrávnených strechách sa použije fólia F20 ktorá má horné nopy perforované a tak umožňuje odtok prebytočnej vody. Výška nopov fólie je 20 mm. Osová vzdialenosť nopov: 50 x 50 mm. Materiál: HDPE Farba: čierna Hrúbka materiálu: 1,0 mm/1000g/m 2 Výška nopov: 20 mm Počet nopov: 400 ks/m 2 Rozmer rolky: 2,0 x 10 m, F20 perforovaná deska 2,5 x 1,2 m Pevnosť v tlaku: cca 150 kn/m 2 Priepustnosť medzi nopami: cca 10 l/m 2 Tepelná odolnosť -40 až + 80 C Hlavnou funkciou hydroakumulačnej vrstvy je udržanie určitého množstva vlahy v skladbe zelenej strechy. Túto vodu môžu potom rastliny využívať medzi obdobím zalievania alebo dažďa. Korene rastlín prerastú cez filtračnú vrstvu, rastliny samotné však nebudú v prevlhčenom prostredí a nezačnú hniť. Prevažná časť hydroakumulačných výrobkov sa musí kombinovať s filtračnou vrstvou, aby nedochádzalo k upchatiu odtokových perforácií alebo kanálikov rastovým substrátom. Ako filtračná vrstva, položená na hydroakumulačnú a filtračnú vrstvu, môže poslúžiť geotextília vyššej gramáže a pod. Skladba zelenej strechy vegetácia rastový substrát filtračná vrstva, separačná vrstva hydroakumulačná a drenážna vrstva izolácia vodotesná membrána ochranná doska konštrukcia strechy 34

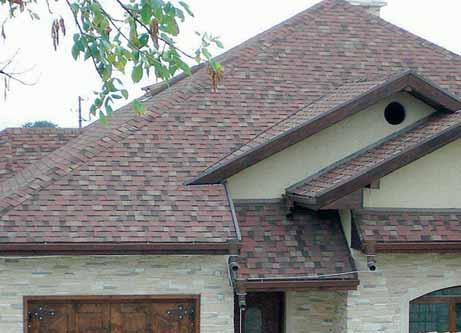

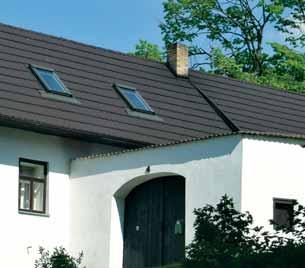

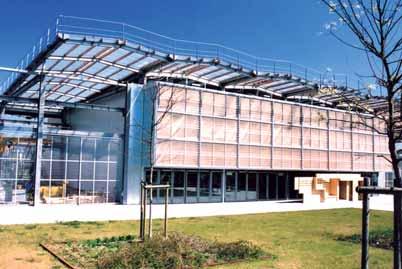

35 GALÉRIA ONDULINE ONDUSTEEL BARDOLINE BARDOLINE ONDUCLAIR ONDUVILLA 35 Farebnosť krytín v katalógu nemusí zodpovedať skutočnosti z dôvodu kvality tlače.

36 Slovenská Republika Vyžiadajte si viac informácií: ONDULINE SM, o.z., Bulharská 38, Bratislava, tel.: 02/ , 02/ , fax: 02/ , Obchodní zástupcovia: Bratislavský, Nitriansky, Trnavský a Trenčiansky kraj: ; Košický, Prešovský, Žilinský a Banskobystrický kraj: tel.: /2013
