RAPIDO. Veľkoformátová falcovaná škridla

Transcript

1 RAPIDO Veľkoformátová falcovaná škridla

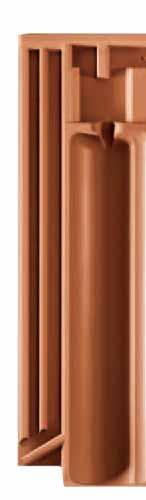

2 RAPIDO Spája tradíciu a techniku do dokonalej dvojitej falcovanej škridly, ktorá sa vďaka svojmu mimoriadne veľkému formátu prezentuje obzvlášť úsporne. K extrémnej spoľahlivosti a kráse škridly RAPIDO sa pridávajú všetky prvky špičkového výrobku CREATON s veľmi dobrým pomerom ceny a výkonu. Technické údaje 100 % Farebná stálosť Rozmery cca mm min. cca str. cca max. cca Krycia šírka 277 mm 278 mm 280 mm Krycia dĺžka 410 mm 425 mm 440 mm max. cca str. cca min. cca Spotreba 8,8 ks/m 2 8,4 ks/m 2 8,1 ks/m 2 Hmotnosť cca 4,9 kg/ks, cca 41,1 kg/m 2 Balenie balík: 4 ks / cca 2,1 m 2 paleta: 168 ks / cca 20,8 m 2 *Sklon strechy: Základné pokrytie strešnou fóliou Zlepená alebo zváraná strešná membrána Podstrešie odolné voči dažďu Vodotesné podstrešie (* Strešná konštrukcia a pokládka krytiny musí byť realizovaná v súlade s platnými normami a pravidlami STN , atď.) Vzduch Kvalitná surovina zaru uje kvalitu a istotu Voda Zem K vytvoreniu ideálnej strešnej krytiny využíva CREATON pri výrobe keramických škridiel len tieto štyri základné prírodné živly. Bezkontaktná technológia výpalu Prírodná červená NUANCE vínovočervená engoba NOVINKA NUANCE červená engoba NUANCE medenočervená engoba NUANCE hnedá engoba NUANCE čierna matná engoba FINESSE čierna glazúra

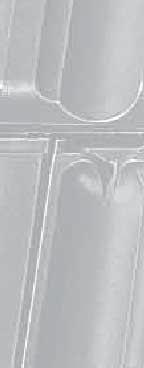

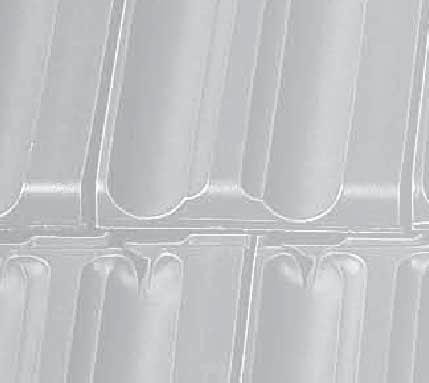

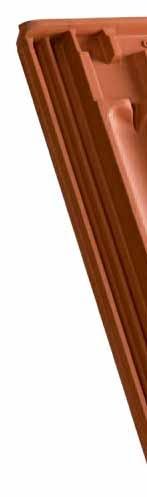

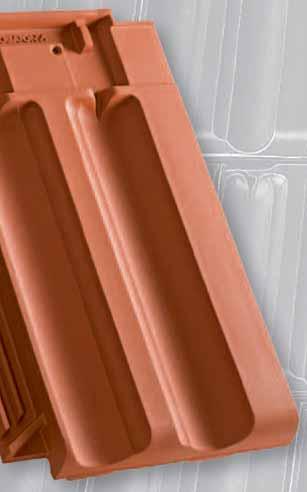

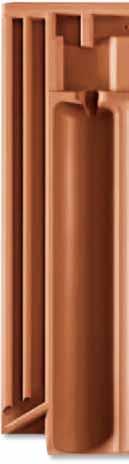

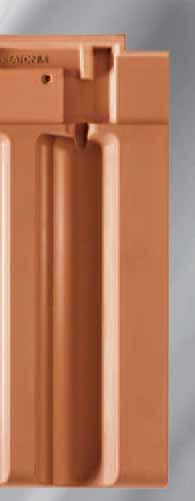

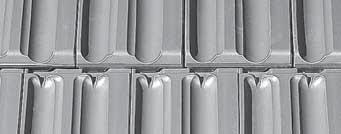

3 502 mm HOSPODÁRNOSŤ Vďaka veľkému formátu veľkosti škridly mm s krycou šírkou od 277 mm a s krycou dĺžkou cca 440 mm dosahuje škridla RAPIDO pri spotrebe od 8,1 ks/m 2 výborný pomer cena výkon. 325 mm SYSTÉM BOČNÝCH DRÁŽOK Pre dosiahnutie dokonalej vertikálnej tesnosti škridly bol vyvinutý unikátny Labyrint systém so špeciálnymi 5 bočnými drážkami. Vďaka tomuto prepracovanému systému vznikla dokonale odolná vodná bariéra, neprekonateľná ani pri veľmi silnom vetre. ca. 31 mm HLAVOVÉ DRÁŽKY Unikátne hlavové drážky poskytujú možnosť posuvu až 31 mm. Vďaka posuvu škridiel je rozvrhnutie optimálneho latovania v závislosti na dĺžke krokvy jednoduchšie, čo oceníte nielen pri zastrešení novostavieb, ale predovšetkým pri rekonštrukcii striech. Ani pri maximálnej rozteči nie je narušená výnikajúca tesnosť krytiny. BEZKONTAKTNÝ VÝPAL Použitie kvalitnej suroviny spolu s modernou technológiou bezkontaktného výpalu v horizontálnych H-kazetách sú pre škridlu RAPIDO zárukou najvyššej kvality. VZHĽAD Harmonický tvar RAPIDO vychádza zo základov prvého priemyselného tradičného tehlárskeho výrobcu z Ludowici. Vyvážené proporcie tu zostali zachované a boli prevedené do veľkého formátu RAPIDO, najekonomickejšej falcovanej škridly pre malé aj veľké strešné plochy. SPEVŇOVACIE REBRÁ Podporné spevňovacie rebrá poskytujú škridle väčšiu pevnosť a odvádzajú prípadne vzniknutú kondenzáciu zo spodnej strany škridly. ZAVESENIE Tri stabilné závesné hroty zaisťujú bezpečné uchytenie. Okrem trojnásobného zabezpečenia oproti štandardným požiadavkám vzniká veľká výhoda pri uchytení zrezaných škridiel (napr. v úžľabí a nároží). FARBY Všetky engoby a glazúry sú ponúkané v najvyššej kvalite. Engoby s hodvábnym leskom a hladkým povrchom sú jedinečné na trhu stavebnej keramiky, s vysokou odolnosťou proti poškriabaniu a poškodeniu.

4 , Základná škridla (spotreba 8,1 8,8 ks/m 2 ) a pri pokládke na väzbu) (spotreba cca 2,4 ks/bm) oplechovaní štítu strechy) Odvetrávacia škridla LQ (vetrací prierez 37,5 cm 2, cca 13 ks/100 m 2 ) odvetranie cca 230 cm 2 /bm) 1630, Pultová škridla NOVINKA (keramický) plieškov PR (šírka 300 mm, 5 m/rolka) svorku PF , , 8038 Sanitárna prestupová škridla Ø 100 vrátane príslušenstva Sanitárna prestupová škridla Ø 125 vrátane príslušenstva Solárna prestupová škridla Ø 70 Anténna prestupová škridla Ø 60 Prestupová škridla pre odvod spalín , , 4030, 4150 Hliníková základná škridla Stúpací schod Stúpacia plošina , 3570, Strešné výlezové okno 45x55 cm 54x85 cm Univerzálny hliníkový pripojovací pás Vichrová spona z pozink. hliníka, závesná Vichrová spona z pozink. hliníka,

5 CENNÍK RAPIDO Objednávací kód NUANCE FINESSE Uvedené ceny sú v EUR/ks bez DPH, platné do Kód modelu škridly: 622 Balenie Cena v EUR/ks 1000 Základná škridla 1/1 168 ks/pal. 1,25 1,31 1,43 1,47 1,47 1,55 1, ks/pal. 3,91 4,64 5,41 5,41 5,41 5,67 5,67 Krajná škridla (2,4 ks/m) 64 ks/pal. 7,93 8,45 9,27 9,27 9,27 10,09 10, ks/pal. 8,24 8,76 9,58 9,58 9,58 10,40 10, Odvetrávacia škridla LQ 37,5 cm ks/pal. 8,24 8,76 9,27 9,27 9,27 10,09 10, ks/pal. 3,30 3,61 3,61 3,61 3,61 3,61 3,61 64 ks/pal. 15,45 16,27 17,92 17,92 17,92 19,06 19, Pultová škridla 1/1 (3,6 ks/m) B 43,26 44,29 44,29 44,29 44,29 43,26 43,26 Pultová krajná škridla B 62,83 69,01 69,01 69,01 69,01 69,01 69, B 51,71 55,62 57,68 57,68 57,68 57,68 57, Pultová škridla 1/1 špeciálny rozmer (3,6 ks/m) B 57,68 57,68 57,68 57,68 57,68 57,68 57,68 Pultová krajná škridla špeciálny rozmer B 70,04 71,07 71,07-71,07 71,07 71, Manzardová škridla špeciálny rozmer (3,6 ks/m) B 56,65 56,65 56,65-56,65 56,65 56,65 Manzardová krajná škridla špeciálny rozmer B 70,04 71,07 71,07-71,07 71,07 71,07 Hrebenáče ks/pal. 6,80 7,21 7,42 7,42 7,42 8,03 8, ks/pal. 6,80 7,21 7,42 7,42 7,42 8,03 8, B 8,76 10,30 13,08 13,08 13,08 13,39 13, B 8,76 10,30 13,08 13,08 13,08 13,39 13, B 38,11 45,32 45,32 45,32 45,32 43,26 43, B 38,11 45,32 45,32 45,32 45,32 43,26 43, ks/pal. 18,54 19,06 19,57 19,57 19,57 19,57 19, ks/pal. 18,54 19,06 19,57 19,57 19,57 19,57 19, ks/pal. 46,35 47,38 49,75 49,75 49,75 50,47 50, ks/pal. 46,35 47,38 49,75 49,75 49,75 50,47 50, NOVINKA 40 ks/pal. 18,54 19,06 19,57-19,57 19,57 19, ks/pal. 79,31 79,31 82,40 90,64 90,64 90,64 90, ks/pal. 79,31 79,31 82,40 90,64 90,64 90,64 90, ks/kar. 0,36 0,36 0,36 0,36 0,36 0,36 0, ks/kar. 0,36 0,36 0,36 0,36 0,36 0,36 0, , odber na celé balenie, 30 ks/kar. 0,52 0,52 0,52 0,52 0,52 0,52 0, , odber na celé balenie, 30 ks/kar. 0,52 0,52 0,52 0,52 0,52 0,52 0, , odber na celé balenie, 30 ks/kar. 0,52 0,52 0,52 0,52 0,52 0,52 0, , odber na celé balenie, 30 ks/kar. 0,52 0,52 0,52 0,52 0,52 0,52 0, , odber na celé balenie, 4 ks/kar. 4,12 4,12 4,12 4,12 4,12 4,12 4, , odber na celé balenie, 4 ks/kar. 4,12 4,12 4,12 4,12 4,12 4,12 4, ks/pal. 70,04 70,04 70,04 70,04 70,04 70,04 70,04 SIGNUM keramické prestupové škridly ks/pal. 123,60 123,60 123,60 123,60 123,60 123,60 123, ks/pal. 176,23 176,23 176,23 176,23 176,23 176,23 176, ks/pal. 183,44 183,44 183,44 183,44 183,44 183,44 183, ks/pal. 136,06 136,06 136,06 136,06 136,06 136,06 136, ks/pal. 173,14 173,14 173,14 173,14 173,14 173,14 173,14 Ø 110 = ks/pal. 194,77 194,77 194,77 194,77 194,77 194,77 194,77 Ø 125 = 3341 Kovové a hliníkové príslušenstvo 4000 Hliníková základná škridla B 47,69 47,69 47,69 47,69 47,69 47,69 47, Stúpací schod, hliník (pre 1ks schodu potrebný 1 ks hliníkovej 1/1) B 51,29 51,29 51,29 51,29 51,29 51,29 51, Stúpacia plošina 46x25 cm, hliník (pre 1 ks plošiny potrebné 2 ks hliníkovej 1/1) B 89,40 89,40 89,40 89,40 89,40 89,40 89, Stúpacia plošina 80x25 cm, hliník (pre 1 ks plošiny potrebné 2 ks hliníkovej 1/1) B 105,06 105,06 105,06 105,06 105,06 105,06 105, Stúpacia plošina 150x25 cm, hliník (pre 1ks plošiny potrebné 3 ks hliníkovej 1/1) B 185,40-185,40 185,40 185,40 185,40 185, B 17,92 17,92 17,92 17,92 17,92 17,92 17, B 17,92 17,92 17,92 17,92 17,92 17,92 17, B 56,65 56,65 56,65 56,65 56,65 56,65 56, B 29,77 29,77 29,77 29,77 29,77 29,77 29, B 45,32 45,32 45,32 45,32 45,32 45,32 45, B 273,98 273,98 273,98 273,98 273,98 273,98 273, B 46,56 46,56 46,56 46,56 46,56 46,56 46,56 30 = ks/kar. 21,01 21,01 21,01 21,01 21,01 21,01 21,01 40 = B 36,98 36,98 36,98 36,98 36,98 36,98 36, ks/kar. 1,55 1,55 1,55 1,55 1,55 1,55 1,55 Ostatné príslušenstvo ks/pal. 247, B 638,60 638,60 638,60 638,60 638,60 638,60 638, B 133,90 133,90 133,90 133,90 133,90 133,90 133, B 56,65 56,65 56,65 56,65 56,65 56,65 56, B 56,65 56,65 56,65 56,65 56,65 56,65 56, ks/pal. 60,26 60,26 60,26 60,26 60,26 60,26 60, B - 28,94 28,94 28,94 28,94 28,94 28, B 28,84 28,84 28,84 28,84 28,84 28,84 28, B 28,84 28,84 28,84 28,84 28,84 28,84 28, ks/kar. 1,03 1,03 1,03 1,03 1,03 1,03 1, ks/kar. 0,72 0,72 0,72 0,72 0,72 0,72 0, Vichrová spona z pozink. hliníka, závesná spona pre Rapido (rozmer lát 40/60 mm), odber na celé balenie, 250 ks/kar. 0,46 0,46 0,46 0,46 0,46 0,46 0, Vichrová spona z pozink.hliníka, závesná spona pre Rapido (rozmer lát 40/50 mm), odber na celé balenie, 250 ks/kar. 0,46 0,46 0,46 0,46 0,46 0,46 0, Vichrová spona z pozink.hliníka, závesná spona pre Rapido (rozmer lát 30/50 mm), odber na celé balenie, 250 ks/kar. 0,46 0,46 0,46 0,46 0,46 0,46 0, ks/kar. 0,46 0,46 0,46 0,46 0,46 0,46 0,46

6 Podhrebeňová odvetrávacia škridla spolu so systémom FIRSTFIX ponúka najefektívnejšie riešenie pre ukončenie hrebeňa. Trvanlivosť a estetika sú dve najdôležitejšie vlastnosti ideálneho strešného materiálu. Pravá strecha z krytiny Creaton je plne keramická a zaručuje tak dlhú životnosť a zároveň jednotný estetický vzhľad. Pri použití podhrebeňovej odvetrávacej škridly už nie je nutné inštalovať vetrací pás hrebeňa a klasické odvetrávacie škridly, čo prináša nielen finančnú úsporu, ale spolu s hrebenáčmi vytvára tento systém estetický vzhľad bez rušivých elementov. Použitím alternatívnych riešení, ako sú plastové prvky, sa nezaručí dlhá životnosť a v budúcnosti je nevyhnutné vynaložit nemalé náklady na údržbu a opravy strechy. Latovanie pri použití hrebenáča PR* Odvetranie prostredníctvom odvetrávacej škridly o vetracom priereze 37,5 cm 2 (cca 13 ks/100m 2 ). Kontralaty Strešná škridla RAPIDO Odvetrávacia škridla RAPIDO Odkvap FIRSTFIX + Firstfix hrebeňová príchytka + príchytka hrebenáča k strešnej late = Montáž hrebenáčov bez použitia hrebeňovej laty. Konštrukcia podhrebeňovej odvetrávacej škridly zabraňuje vniknutiu dažďa či snehu pod hrebenáč a zároveň umožňuje potrebné odvetrávanie strechy v hrebeni. Taktiež slúži ako podpora pre montáž hrebenáčov bez použitia hrebeňovej laty. Spôsob pokládky pomocou systému FIRSTFIX s použitím špeciálnych príchytiek, ktoré sa pripevňujú na hrebenáč a drôtom k poslednej late pod hrebeňom, je veľmi rýchly a ekonomicky výhodný. Odkvapový plech Plech s okapnicou Latovanie pri použití hrebenáča PR* Odvetranie prostredníctvom podhrebeňovej odvetrávacej škridly v celej dĺžke hrebeňa, vetrací prierez cca 230 cm 2 /bm hrebeňa. odvetrávacia škridla Montáž hrebenáčov s použitím hrebeňovej laty. Strešná škridla RAPIDO LAF FLA Pri pokládke hrebenáča na hrebeňovú latu postupujte podľa nižšie uvedenej tabuľky s orientačnými hodnotami LAF a FLA. V tabuľke nájdete hodnoty pre rozmery strešných lát 30x50 alebo 40x60 mm. Kontralaty LAF Odstup lát od priesečníka hrebeňa strechy FLA Odstup hrebeňových lát DN sklon strechy Odkvap Odkvapový plech Plech s okapnicou * znázornený technický nákres je len konštrukčným príkladom. Hodnoty LAF/FLA v mm pre latovanie 30/50 mm DN LAF PF 2,5 ks/bm FLA Hodnoty LAF/FLA v mm pre latovanie 40/60 mm DN LAF PF 2,5 ks/bm FLA Uvedené rozmery a nákresy sú len orientačné. Prevedenie konštrukcie strechy a samotná pokládka krytiny musia byť v súlade s platnými normami a pravidlami (podľa STN , Pravidlá pre navrhovanie a pokládku striech a montážnych návodov, atď.) Detail pokládky krajná škridla ľavá Detail pokládky krajná škridla pravá Napojenie na stenu s použitím podhrebeňovej odvetrávacej škridly Detail pokládky bez ľavej krajnej škridly s použitím ukončovacej škridly Detail pokládky bez pravej krajnej škridly Detail pultovej strechy ukončenie strechy pultovou škridlou Do presahu vnútornej hrany cca 290 mm Západ SR tel: Východ SR tel: EBM Co., s.r.o., Štúrova 155, Nitra Tel: Fax: Vydanie 1/2014
