Χαρακτηριστικά Specifications

Transcript

1

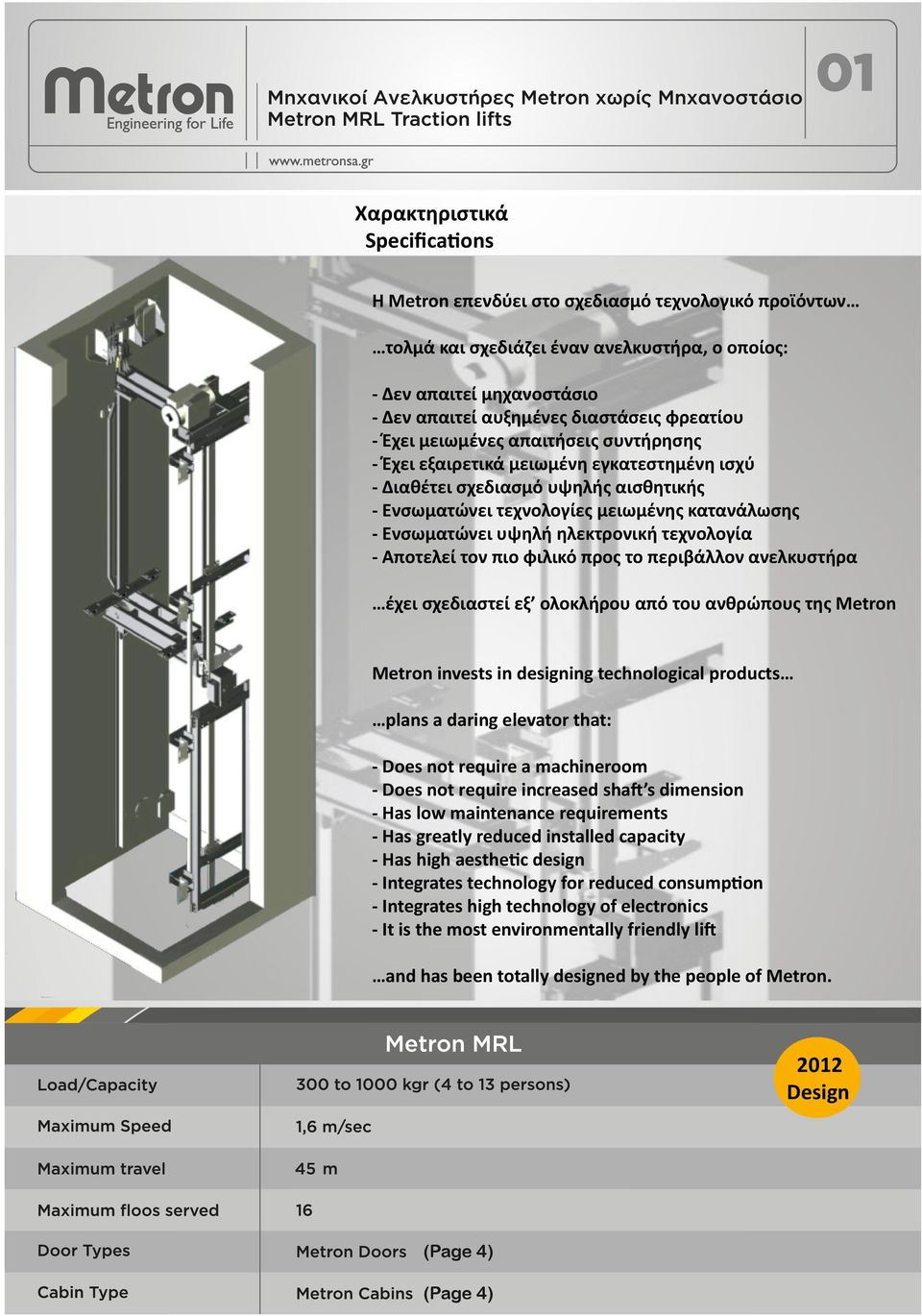

2 Χαρακτηριστικά Specifications Η Metron επενδύει στο σχεδιασμό τεχνολογικό προϊόντων τολμά και σχεδιάζει έναν ανελκυστήρα, ο οποίος: - Δεν απαιτεί μηχανοστάσιο - Δεν απαιτεί αυξημένες διαστάσεις φρεατίου - Έχει μειωμένες απαιτήσεις συντήρησης - Έχει εξαιρετικά μειωμένη εγκατεστημένη ισχύ - Διαθέτει σχεδιασμό υψηλής αισθητικής - Ενσωματώνει τεχνολογίες μειωμένης κατανάλωσης - Ενσωματώνει υψηλή ηλεκτρονική τεχνολογία - Αποτελεί τον πιο φιλικό προς το περιβάλλον ανελκυστήρα έχει σχεδιαστεί εξ ολοκλήρου από του ανθρώπους της Metron Metron invests in designing technological products plans a daring elevator that: - Does not require a machineroom - Does not require increased shaft s dimension - Has low maintenance requirements - Has greatly reduced installed capacity - Has high aesthetic design - Integrates technology for reduced consumption - Integrates high technology of electronics - It is the most environmentally friendly lift and has been totally designed by the people of Metron Design (Page 4) (Page 4)

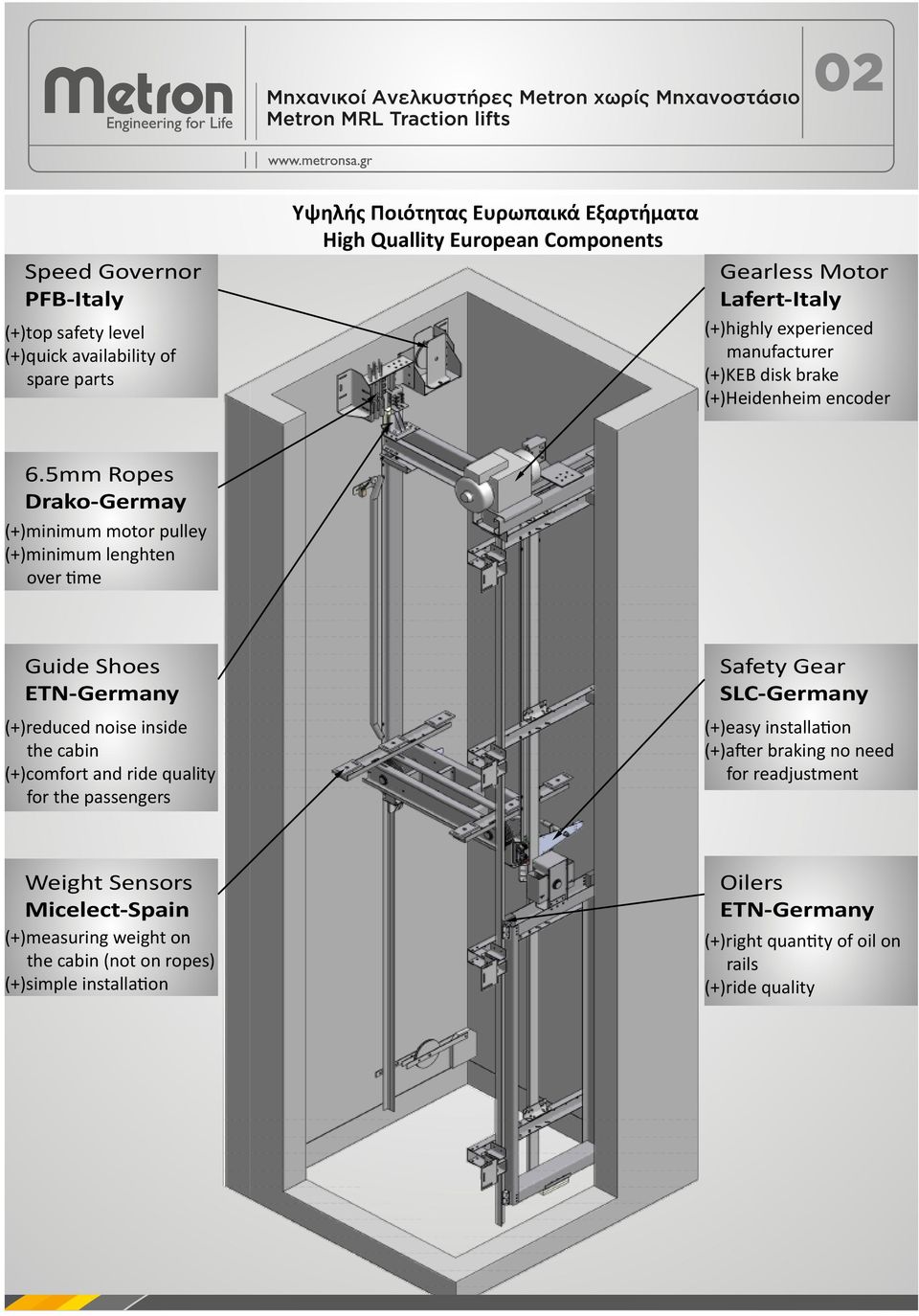

3 Υψηλής Ποιότητας Ευρωπαικά Εξαρτήματα High Quallity European Components Speed Governor PFB-Italy (+)top safety level (+)quick availability of spare parts Gearless Motor Lafert-Italy (+)highly experienced manufacturer (+)KEB disk brake (+)Heidenheim encoder 6.5mm Ropes Drako-Germay (+)minimum motor pulley (+)minimum lenghten over time Guide Shoes ETN-Germany Safety Gear SLC-Germany (+)reduced noise inside the cabin (+)comfort and ride quality for the passengers (+)easy installation (+)after braking no need for readjustment Weight Sensors Micelect-Spain Oilers ETN-Germany (+)measuring weight on the cabin (not on ropes) (+)simple installation (+)right quantity of oil on rails (+)ride quality

4 Control Panel-Serial Pre-wiring Metron offers EL.CO Smart MRL, control panel for traction elevators without machine room in cooperation with Sta.Ge HELLAS, the largest manufacturer of control panels in Greece. Separate boards for movement and indication for easy replacement (they do not affect the main control board). Electronic control of the ambient temperature and control panel temperature. Electronic battery charge and discharge system (for long battery life). The main 3 phases are electronically controlled by special program for sequence, value and coherence. OMRON inverter. User friendly manual for installation, wiring and tuning. The serial pre-wiring of metron is produced in house, using high quality materials that secure extended durability under any circumstances. Strict quality controls are applied throughout the production process to ensure top functionality. Each cable is separately checked and then packaged in a way that prevents damages during transportation. Furthermore, with the product you receive full documentation and installations instructions that will enable you to complete your project without unexpected troubles. Finally, keep in mind that serial pre-wiring helps you keeping total control over your costs, avoiding the unpleasant surprise of unforeseen costs. Serial pre-wiring of metron is provided along with serial control panel that it is produced in cooperation with Sta.Ge HELLAS.

5

6 Range of Application

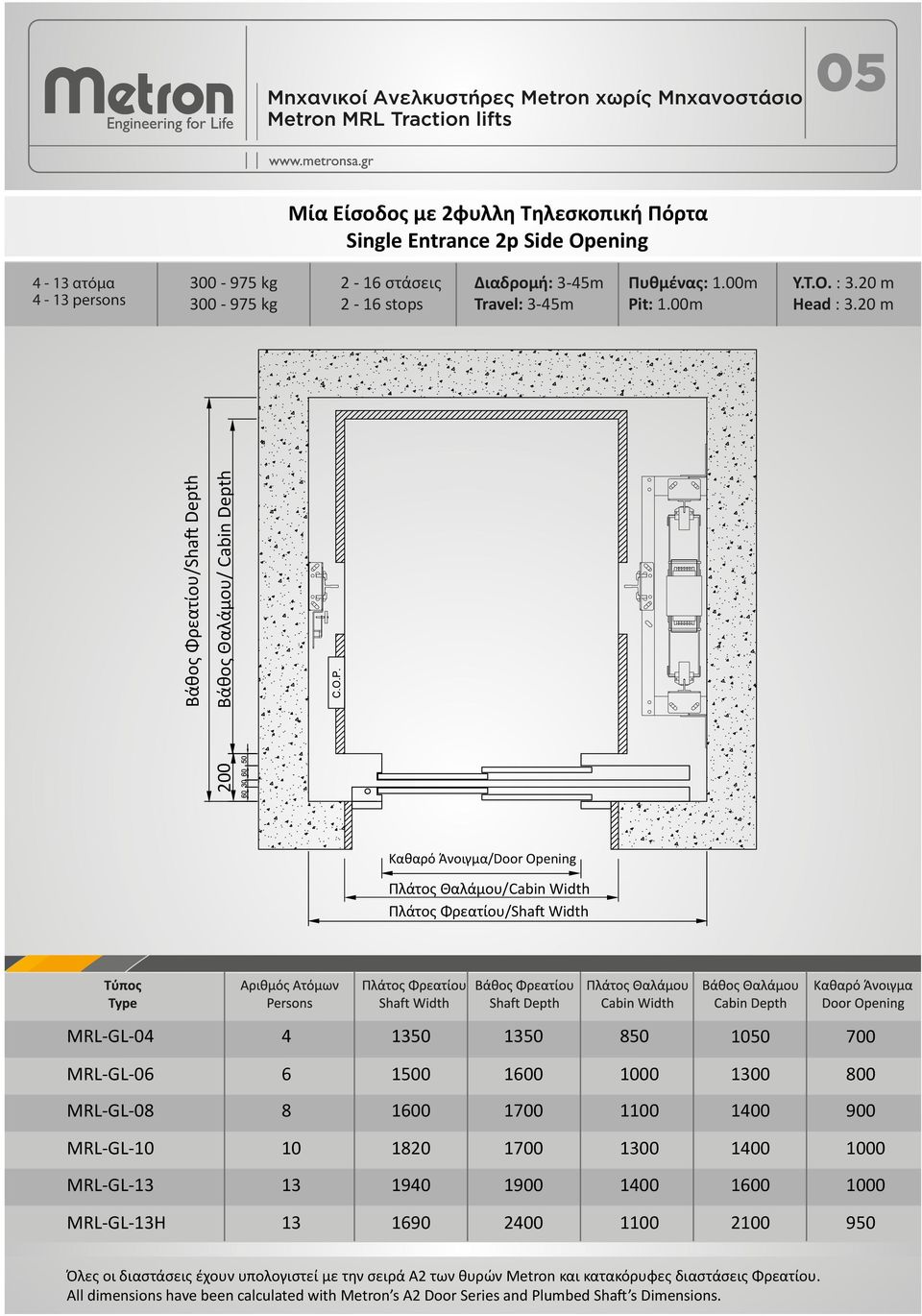

7 Μία Είσοδος με 2φυλλη Τηλεσκοπική Πόρτα Single Entrance 2p Side Opening 2-16 στάσεις 2-16 stops Διαδρομή: 3-45m Travel: 3-45m Πυθμένας: 1.00m Pit: 1.00m Y.T.O. : 3.20 m Head : 3.20 m 200 Βάθος Θαλάμου/ Cabin Depth Βάθος Φρεατίου/Shaft Depth 4 - ατόμα 4 - persons Καθαρό Άνοιγμα/Door Opening Πλάτος Θαλάμου/Cabin Width Πλάτος Φρεατίου/Shaft Width MRL-GL MRL-GL MRL-GL MRL-GL MRL-GL MRL-GL-H Όλες οι διαστάσεις έχουν υπολογιστεί με την σειρά Α2 των θυρών Metron και κατακόρυφες διαστάσεις Φρεατίου. All dimensions have been calculated with Metron s A2 Door Series and Plumbed Shaft s Dimensions.

8 Διπλή Είσοδος με 2φυλλη Τηλεσκοπική Πόρτα Double Entrance 2p Side Opening 2-16 στάσεις 2-16 stops Διαδρομή: 3-45m Travel: 3-45m Πυθμένας: 1.00m Pit: 1.00m Y.T.O. : 3.20 m Head : 3.20 m Βάθος Φρεατίου/Shaft Depth Βάθος Θαλάμου/ Cabin Depth 4 - ατόμα 4 - persons Καθαρό Άνοιγμα/Door Opening Πλάτος Θαλάμου/Cabin Width Πλάτος Φρεατίου/Shaft Width MRL-GL MRL-GL MRL-GL MRL-GL MRL-GL MRL-GL-H Όλες οι διαστάσεις έχουν υπολογιστεί με την σειρά Α2 των θυρών Metron και κατακόρυφες διαστάσεις Φρεατίου. All dimensions have been calculated with Metron s A2 Door Series and Plumbed Shaft s Dimensions.

9 Μία Είσοδος με 2φυλλη Κεντρική Πόρτα Single Entrance 2p Central Opening 2-16 στάσεις 2-16 stops Διαδρομή: 3-45m Travel: 3-45m Πυθμένας: 1.00m Pit: 1.00m Y.T.O. : 3.20 m Head : 3.20 m Βάθος Φρεατίου/Shaft Depth Βάθος Θαλάμου/ Cabin Depth 4 - ατόμα 4 - persons Καθαρό Άνοιγμα/Door Opening Πλάτος Θαλάμου/Cabin Width Πλάτος Φρεατίου/Shaft Width MRL-GL MRL-GL MRL-GL MRL-GL MRL-GL MRL-GL-H Όλες οι διαστάσεις έχουν υπολογιστεί με την σειρά Α2 των θυρών Metron και κατακόρυφες διαστάσεις Φρεατίου. All dimensions have been calculated with Metron s A2 Door Series and Plumbed Shaft s Dimensions.

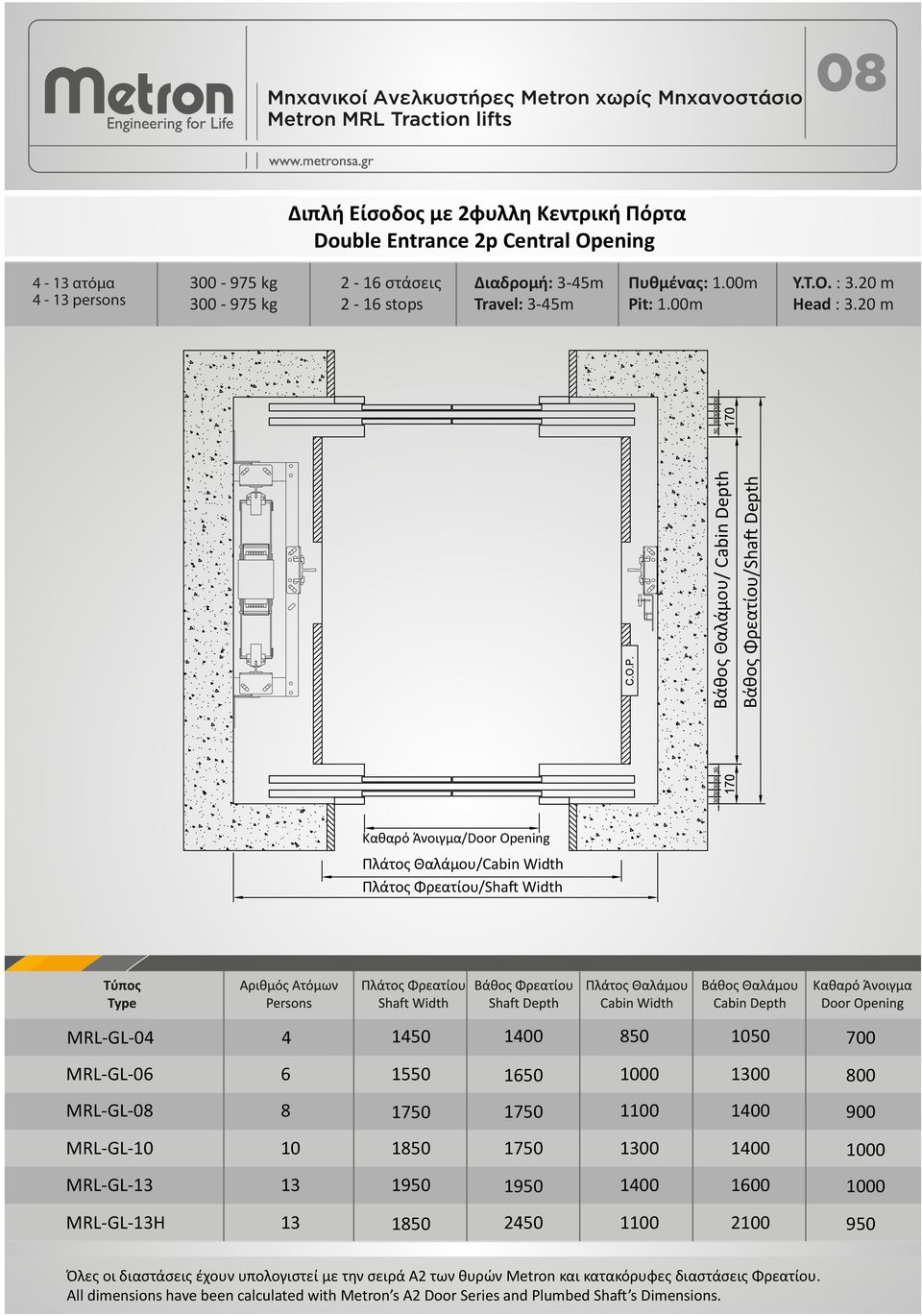

10 Διπλή Είσοδος με 2φυλλη Κεντρική Πόρτα Double Entrance 2p Central Opening 2-16 στάσεις 2-16 stops Διαδρομή: 3-45m Travel: 3-45m Πυθμένας: 1.00m Pit: 1.00m Y.T.O. : 3.20 m Head : 3.20 m Βάθος Φρεατίου/Shaft Depth Βάθος Θαλάμου/ Cabin Depth 4 - ατόμα 4 - persons Καθαρό Άνοιγμα/Door Opening Πλάτος Θαλάμου/Cabin Width Πλάτος Φρεατίου/Shaft Width MRL-GL MRL-GL MRL-GL MRL-GL MRL-GL MRL-GL-H Όλες οι διαστάσεις έχουν υπολογιστεί με την σειρά Α2 των θυρών Metron και κατακόρυφες διαστάσεις Φρεατίου. All dimensions have been calculated with Metron s A2 Door Series and Plumbed Shaft s Dimensions.

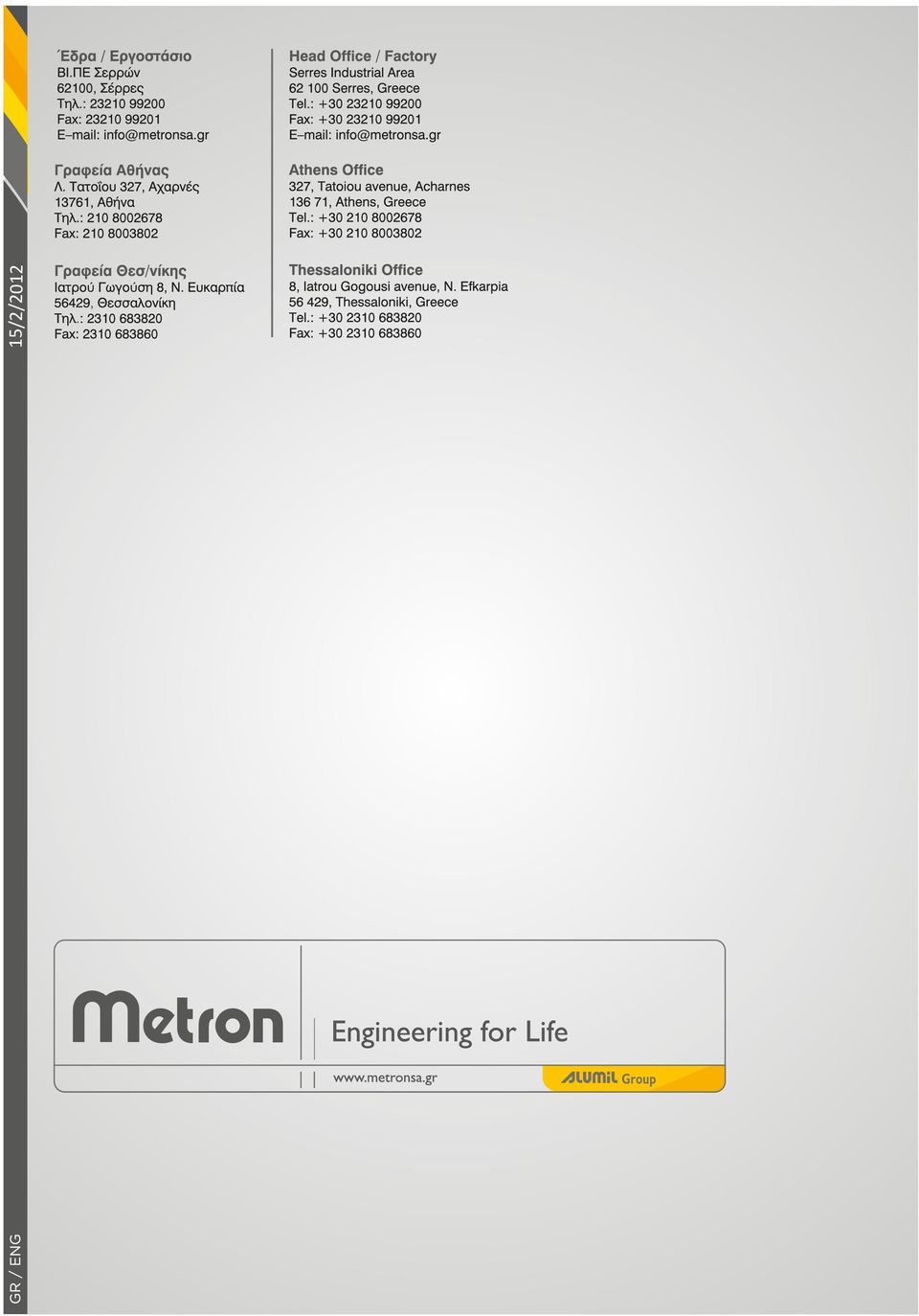

11 15/2/2012
