1 Μέλος της WISTA Επιστηµονικό / Ακαδηµαϊκό κέντρο Βερολίνου Παρουσιάζει το σύστηµα: EO: Prof. Dr. sc. techn. Reinhard Schiffel

2 Ένα σύστηµα για την έγκαιρη ανίχνευση των δασικών πυρκαγιών κατά την διάρκεια την ηµέρας και της νύχτας Έξι χρόνια εµπειρίας του συστήµατος FireWatch στη Γερµανία

3 Ένα σύστηµα για έγκαιρη ανίχνευση δασικών πυρκαγιών µέρα και νύχτα FireWatch Επισκόπηση Συστήµατος Αυτόµατη & αξιόπιστη έγκαιρη αναγνώριση των δασικών πυρκαγιών Αυτόµατη αναγνώριση των σύννεφων καπνού κατά την διάρκεια της ηµέρας και της νύχτας Αυτόµατη ανάλυση δεδοµένων Online σύνδεση Μετάδοση των δεδοµένων στο κέντρο ελέγχου µέσω καλωδίων η ραδιοσυχνοτήτων Γρήγορη επίβλεψη σε απόσταση µέχρι 15 χλµ (700 km 2 / στρέµµατα) Επιφάνεια περιοχής αναγνώρισης 15 χλµ Χρόνος προειδοποίησης : 4 λεπτά (ένας πύργος), 2 λεπτά (συνδυασµός πύργων) Ακριβής ανίχνευση σύννεφων καπνού 10m Χ 10m σε απόσταση 10 km

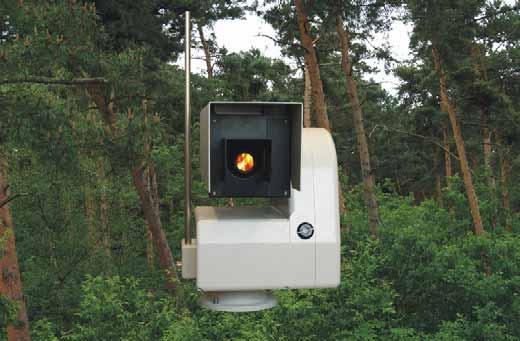

FireWatch -B/W Optical Sensor System (OSS) Οπτικό Σύστηµα Αισθητήρων(Όχι TV, Όχι Video amera) Υψηλή ανάλυση 1.360 X 1.

384 grayscales Νυχτερινή λήψη µε αυξανόµενη ευαισθησία (NIR) (Near Infrared) Αυξανόµενο contrast για την ανίχνευση

4 FireWatch -B/W Optical Sensor System (OSS) Οπτικό Σύστηµα Αισθητήρων(Όχι TV, Όχι Video amera) Υψηλή ανάλυση X pixel (σύνολο που χρησιµοποιείτε για ανίχνευση) Ανάλυση υναµικής grayscales Νυχτερινή λήψη µε αυξανόµενη ευαισθησία (NIR) (Near Infrared) Αυξανόµενο contrast για την ανίχνευση καπνού Φίλτρο νύχτας που αφαιρεί τα τεχνικά φώτα Γρήγοροι χρόνοι αντίδρασης ακόµα και κατά την νυχτερινή λήψη Ιδία ανάλυση κατά την ηµερήσια και την νυχτερινή λήψη

FireWatch Ηµερήσια - Νυχτερινή λήψη Αναγνώριση των

χρησιµοποίηση της ιδίας τεχνολογίας κατά την ηµερήσια

κανονικός τρόπος OSS νυχτερινή λήψη OSS ανίχνευση καπνού

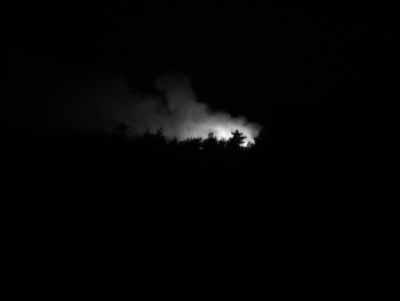

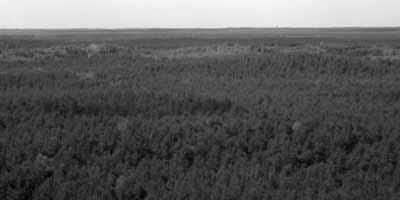

5 FireWatch Ηµερήσια - Νυχτερινή λήψη Αναγνώριση των σύννεφων καπνού ακόµα και µε έλλειψη ορατότητας χρησιµοποίηση της ιδίας τεχνολογίας κατά την ηµερήσια και την νυχτερινή λήψη Αόρατο για το ανθρώπινο µάτι OSS κανονικός τρόπος OSS νυχτερινή λήψη OSS ανίχνευση καπνού (άσχηµος καιρός/ χαµηλή ορατότητα / µη ύπαρξηφεγγαριού- άστρων)

6 IQ wireless FireWatch Ένα σύστηµα για έγκαιρη ανίχνευση δασικών πυρκαγιών µέρα και νύχτα FireWatch Κάµερα Λήψης Κέντρο Ελέγχου OSS: Κάθε κάµερα περιστρέφεται 360 µοίρες σε 8 λεπτά µε κινήσεις των 10 µοιρών Μεταφορά δεδοµένων: Ο ηλ. Υπολογιστής του πύργου έχει ασύρµατη σύνδεση µε τον ηλ. υπολογιστή του κέντρου ελέγχου Κέντρο λήψεων: Οι δασικοί υπάλληλοι είναι εφοδιασµένοι µε ένα πλήρες ηλεκτρονικό σύστηµα (ηλ. Υπολογιστής, δυο οθόνες και εκτυπωτής)

7 Ένα σύστηµα για έγκαιρη ανίχνευση δασικών πυρκαγιών µέρα και νύχτα FireWatch Θέση εργασίας Κατά τη διάρκεια µιας περιστροφής 360 ηκάµερα λαµβάνει 3 φωτογραφίες ανά 10 µοίρες Για καλύτερη παρουσίαση του νέφους καπνού 36 φωτογραφίες συνθέτουν µια πανοραµική σύνθεση φωτογραφιών στο κέντρο ελέγχου Περιοχές µε καπνό παρουσιάζονται στον παρακάτω χάρτη Ο χειριστής αξιολογεί όλα τα σύµβαντα µέσω των δεδοµένων που µεταφέρονται στο κέντρο λήψεως, µε βάση στην ειδική εκπαίδευση του και γνώσεις του. Προσοµοίωση περιστροφής της κάµερας λήψεως

Ένα σύστηµα για έγκαιρη ανίχνευση δασικών πυρκαγιών µέρα και νύχτα FireWatch Τρία διαφορετικά µέρη OSS entral Office Wireless onnection IQ wireless εφοδιάζει µε τα

επιπέδου Εγγύηση ποιότητας workspace Εγκατάσταση - συντήρηση - υπηρεσίες Η εγκατάσταση του συστήµατος, της συντήρησης και του service αναλαµβάνονται από τον τοπικό

Πρέπει ναι είναι εταιρεία που να είναι σε θέση να διαχειριστεί τις απαραίτητες υποχρεώσεις της!

8 Ένα σύστηµα για έγκαιρη ανίχνευση δασικών πυρκαγιών µέρα και νύχτα FireWatch Τρία διαφορετικά µέρη OSS entral Office Wireless onnection IQ wireless εφοδιάζει µε τα παρακάτω Σύστηµα κάµερας µε ειδικό software Κεντρικό γραφείο µε ειδικό software Ασύρµατη µετάδοση Εκπαίδευση / Κατάρτιση Know-how Υποστήριξη Υποστήριξη δεύτερου επιπέδου Εγγύηση ποιότητας workspace Εγκατάσταση - συντήρηση - υπηρεσίες Η εγκατάσταση του συστήµατος, της συντήρησης και του service αναλαµβάνονται από τον τοπικό αντιπρόσωπο της εταιρείας που έχει την αντίστοιχη έγκριση και εµπειρία. Πρέπει ναι είναι εταιρεία που να είναι σε θέση να διαχειριστεί τις απαραίτητες υποχρεώσεις της! Μόνο τότε µπορεί να υπάρξει απόλυτη διασφάλιση της ποιότητας του προϊόντος Χειριστής Ο χειριστής του συστήµατος πρέπει να προσλάβει προσωπικό που να είναι εξοικειωµένο µε τηνπεριοχ Σε περίπτωση συναγερµού το προσωπικό πρέπει να είναι σε θέση να αποφασίσει µε βάση τις γνώσεις του για την περιοχή αν επρόκειτο για φωτιά

Έξι χρόνια εµπειρίας µε το σύστηµα FireWatch στη Γερµανία FireWatch Απόδειξη ως προς το χρόνο Βασική έρευνα 2000 Λανσάρισµα αγοράς πρώτης γενεάς 2001 2002 Λανσάρισµα αγοράς δεύτερης γενεάς βασιζόµενο

εµβέλειας για την ανταλλαγή σηµάτων συναγερµού ( cross bearing ) 2005 Εισαγωγή ενός ευφυούς συστήµατος µέσω κάµερας Εισαγωγή µιάς ενεξάρτητης παροχής ηλεκτρικού ρέυµατος χρησιµοποιώντας την ηλιακή

9 Έξι χρόνια εµπειρίας µε το σύστηµα FireWatch στη Γερµανία FireWatch Απόδειξη ως προς το χρόνο Βασική έρευνα 2000 Λανσάρισµα αγοράς πρώτης γενεάς Λανσάρισµα αγοράς δεύτερης γενεάς βασιζόµενο στο full IP 2003 ηµιουργία ενός εθνικής εµβέλειας κεντρικού συστήµατος διαχείρισης για την εξ αποστάσεως παρακολούθηση και έλεγχο των επιµέρους συστηµάτων 2004 ηµιουργία ενός συστήµατος κεντρικής εµβέλειας για την ανταλλαγή σηµάτων συναγερµού ( cross bearing ) 2005 Εισαγωγή ενός ευφυούς συστήµατος µέσω κάµερας Εισαγωγή µιάς ενεξάρτητης παροχής ηλεκτρικού ρέυµατος χρησιµοποιώντας την ηλιακή ενέργεια και τις µονάδες τροφοδοσιας υδρογόνου Εγκαταστάσεις µέχρι το έτος 2008: Γερµάνια: 37 Κέντρα ελέγχου 156 Πύργοι Εσθονία: 1 Κέντρο ελέγχου 5 Πύργοι Eπικράτηση προσφοράς έναντι 5 υποψήφιων ανταγωνιστών Τσεχία - Tschechien - Teplice 1 Κέντρο Λήψεως / 1 Πύργος Estonia tender won: 1 Κέντρο Λήψεως / 5 Πύργοι Μεξικό: 1 Κέντρο ελέγχου 1 Πύργος Εγκαταστάσεις Γερµανία Κέντρα Λήψεων Πύργοι Bραδεµβούργο Mecklenburg Vorpommern Σαξονία Σαξονία- Anhalt Πορτογαλία: 1 Κέντρο ελέγχου 1 Πύργος Τσεχία: 1 Κέντρο ελέγχου 1 Πύργος

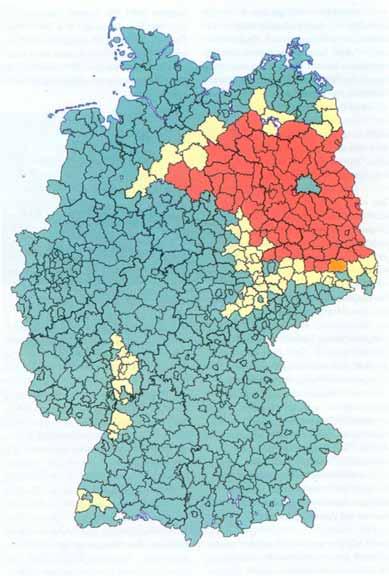

10 Έξι χρόνια εµπειρίας µε το σύστηµα FireWatch στη Γερµανία FireWatch Γερµανία Βερολίνο 3 κέντρα ελέγχου / 13 Πύργοι Πύργοι 4 κέντρα ελέγχου / 20 Πύργοι 4 κέντρα ελέγχου / 15 Πύργοι 26 κέντρα ελέγχου / 108 Πύργοι

11 Έξι χρόνια εµπειρίας µε το σύστηµα FireWatch στη Γερµανία FireWatch Επιφάνεια Γερµανία Οµοσπονδιακά Κράτη Πύργοι ασική Επιφάνεια (εκτάρια) ασική Επιφάνεια (στρέµµατα) Επιφάνεια (εκτάρια) Επιφάνεια (στρέµµατα) Ακτίνα km Βρανδεµβούργο , υτική Ποµεράνια Σαξονία Σαξονία Ανχαλτ Σύνολο

12 Έξι χρόνια εµπειρίας µε το σύστηµα FireWatch FireWatch Εσθονία 1 κέντρο ελέγχου / 5 Πύργοι Κάµερα Λήψεως R Σταθµός ηλ/τησης F ασική Υπηρεσία 14km 11km 13km Επιφάνεια: στρέµµατα 17km R 12km F

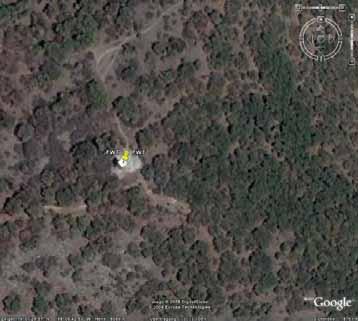

13 Έξι χρόνια εµπειρίας µε το σύστηµα FireWatch FireWatch Μεξικό 11km 13km 17km R 12km F

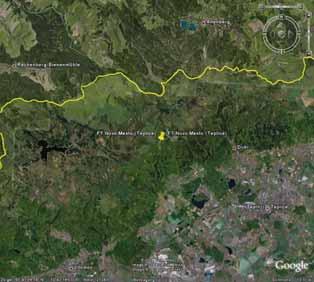

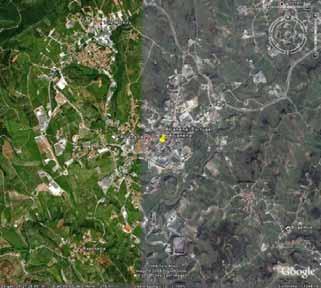

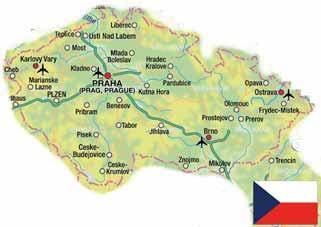

14 Έξι χρόνια εµπειρίας µε το σύστηµα FireWatch FireWatch Πορτογαλία Τσεχία 11km 13km 17km R 12km F

Έξι χρόνια εµπειρίας µε το σύστηµα FireWatch στη Γερµανία FireWatch Αποτελέσµατα Έκθεση Υπουργείου Περιβάλλοντος - Γερµανία Χωρίς το FireWatch 1975 1996 (Περίπου) Με το FireWatch 2005 Στατιστικά

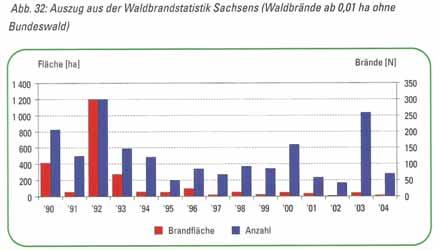

15 Έξι χρόνια εµπειρίας µε το σύστηµα FireWatch στη Γερµανία FireWatch Αποτελέσµατα Έκθεση Υπουργείου Περιβάλλοντος - Γερµανία Χωρίς το FireWatch (Περίπου) Με το FireWatch 2005 Στατιστικά δασικών πυρκαγιών Σαξονίας ασικές πυρκαγιές 0,01 εκτάρια (εκτός των οµοσπονδιακών δασών) 120 Anzahl Fläche (ha) Jan. Febr. März April Mai Juni Juli Aug Sept Okt. Nov. Dez. Anzahl Fläche Anzahl Fläche Mittel Βρανδεµβούργο Σαξονία Όπως το γράφηµα δείχνειπολύκαθαράότιτοfirewatch δεν είναι ικανό να επηρεάσει τους δείκτες συχνότητας φωτιάς αλλά την έκταση της καµένης περιοχή

πολύγιατηνπροσοχήσας email: info@iq-wireless.com homepage: www.iq-wireless.com homepage: www.fire-watch.

16 Έξι χρόνια εµπειρίας µε το σύστηµα FireWatch στη Γερµανία Ερεύνα Ανάπτυξη Παραγωγή από IQ wireless GmbH arl-scheele-straße 14 D Berlin Germany Phone: Fax: Σας ευχαριστούµε πολύγιατηνπροσοχήσας homepage: homepage: Εγκατάσταση - συντήρηση - υπηρεσίες Θα σας δοθεί ένα αντίγραφο της Παρουσίασης µας, και ένα DVD µε την το φιλµ παρουσίασης του FireWatch
